1 INSTRUKCJA INSTALOWANIA ZESTAW SERII BVKITOBI2 1

2 UWAGI: Przed przystąpieniem do instalacji i programowania przeczytać niniejszą instrukcję Po rozpakowaniu urządzeń sprawdzić ich stan zewnętrzny, brak uszkodzeń Usunięte opakowania produktów zabezpieczyć przed dostępem dzieci Instalacja, programowanie, testowanie produktów powinno zostać przeprowadzone przez wykwalifikowane osoby Prace przeprowadzać w pomieszczeniach i warunkach zapewniających bezpieczeństwo i higienę pracy Urządzenia mogą być stosowane w warunkach środowiskowych określonych w instrukcjach (szczególnie stopień ochrony IP) Należy zapewnić zasilanie urządzenia zgodnie ze standardami obowiązującymi w kraju instalacji Rezerwowe/niepodłączone żyły przewodów zaizolować Wykonać połączenia przewodów w instalacji tak aby zapewnić ich odporność na utlenianie i inne warunki zewnętrzne Po zakończeniu instalacji sprawdzić wszystkie połączenia Przed czyszczeniem urządzeń należy wyłączyć ich zasilanie W przypadku jakiegokolwiek uszkodzenia urządzenia (np. pęknięcie obudowy) odłączyć zasilanie urządzenia, nie przeprowadzać własnoręcznie napraw Jeśli urządzenie wymaga naprawy należy skontaktować się z dostawcą urządzeń, do naprawy używać tylko oryginalnych części Używać urządzeń zgodnie z ich przeznaczeniem Nie podporządkowanie się powyższym wskazówkom może doprowadzić do obniżenia bezpieczeństwa urządzenia Producent nie ponosi odpowiedzialności za ewentualne szkody wynikłe z niewłaściwego lub nadmiernego użytkowania SPIS TREŚCI 1. Odbiornik serii OPHERA Zasilacz VAS/ Panele DVC/01, DVC/01 ME serii THANGRAM Programowanie Pierwsze programowanie Przeprogramowanie instalacji

3 1. Odbiornik serii OPHERA INSTALACJA: Uwaga: Instalować odbiorniki wideofonowe w miejscach o normalnej wilgotności. Puszka PHI Puszka może być zainstalowana w ścianach pełnych (mur) lub pustych (karton-gips) z zachowaniem wysokości montażu odpowiedniej dla użytkownika (zaleca się wysokość 130 cm). Przy montażu zwracać uwagę na prawidłowy kierunek obsadzania puszki (zaznaczony za pomocą strzałki i symbolu UP). Wymiary puszki WxSxG: 130x114x53,5mm. Instalacja w ścianach pełnych Obsadzić puszkę, krawędź zewnętrzna musi być wyrównana z płaszczyzną ściany, środek puszki zabezpieczyć przed kurzem i tynkiem papierową zaślepką dostarczaną razem z puszką (rys. 1,2). Instalacja w ścianach szkieletowych Przyłożyć puszkę do ściany i przycisnąć. W miejscach zaznaczonych przez rogi puszki wywiercić otwory wiertłem 10mm (rys. 3). Wyciąć płytę między nawierconymi otworami. Wyłamać 3 zaślepki do montażu uchwytów puszki (rys. 4). Część A zaczepów zamocować do puszki (rys. 5) następnie włożyć puszkę do wcześniej przygotowanego otworu i zatrzasnąć cześć B zaczepów puszki (rys. 6). Skręcić zaczepy za pomocą dostarczonych w zestawie śrub (rys. 7). Jeśli grubość płyty przekracza 2cm należy rozciąć elastyczne łączniki między częściami A i B zaczepów (rys. 8). 3

4 Instalacja przycisków interkomowych W pudełku razem z odbiornikiem znajdują się przyciski interkomowe, które można zamontować do odbiornika. Aby to wykonać należy zdemontować lewą ramkę odbiornika i odkręcić zaślepkę znajdującą się pod nią (rys. 9). Zainstalować przyciski interkomowe oraz odpowiednią ramkę frontową (rys. 10). Instalacja odbiornika OPHERA i OPHERA/B Zdjąć ramki frontowe jak na rys. 11. Wykonać podłączenia, zamocować odbiornik w puszce za pomocą dostarczonych śrub (rys. 12). Założyć ramki frontowe z powrotem (rys. 13). Wymiana ramek frontowych W opakowaniu każdego odbiornika znajdują się trzy zestawy ramek frontowych w różnych kolorach. Aby wymienić ramki należy postępować według rysunków 11 i 13. AKCESORIA: -PHKP puszka do montażu natynkowego -PHKT puszka do montażu nabiurkowego 4

5 TERMINAL PRZYŁĄCZENIOWY M1: Lokalne wejście zasilania 14 18VDC lub 12 16VAC Wejście magistrali sygnałowej B Wejście dzwonka drzwiowego (styk zwierny) Wejście sygnału alarmowego (styk zwierny) ZWORKI, POTENCJOMETRY: SW1- terminowanie końca magistrali B SW2- wybór sposobu zasilania monitora odbiornika wideofonowego Oddzielnie doprowadzone zasilanie Zasilanie pobierane z magistrali B Regulacja głośności dzwonka wywołania 5

6 DANE TECHNICZNE ODBIORNIKA Zasilanie lokalne: 14 18VDC lub 12 16VAC Zasilanie z magistrali B: 15 20VDC Pobór prądu: maksymalnie 220mA (1mA w stanie czuwania) Wymiary (WxSxG): 124,8x158,8x17,5mm Temperatura przechowywania: C Temperatura pracy: 0 35 C Stopień ochrony przed wnikaniem ciał stałych i wody: IP20 Standard sygnału wideo: PAL/NTSC Monitor: LCD TFT 3,5 4:3 6

7 PROGRAMOWANIE MELODII WYWOŁAŃ ODBIORNIKA Uwaga: programowanie wywołań opisano w sekcji instrukcji dotyczącej paneli wejściowych Wejście w tryb programowania: Nacisnąć przycisk 5 razy w przeciągu 5sek. Wejście w tryb programowania zostanie potwierdzone krótkim sygnałem dźwiękowym (rys. 1). Wybór melodii wywołania od panelu wejściowego ( potwierdzenie wyboru 1 sygnał): Przegląd dostępnych melodii wywołania (w kolejności) umożliwiają przyciski: AUX2 -OPHERA lub -OHERA/B (rys. 2). Aby zapamiętać wybraną melodię i zakończyć programowanie należy nacisnąć przycisk (rys. 3). Aby wybrać melodię i przejść do kolejnego kroku programowania należy nacisnąć przycisk z kluczykiem (rys. 4). Wybór melodii wywołania od przycisku dzwonka (potwierdzenie wyboru 2 sygnały): Postępować jak w punkcie powyżej, wskazówki przedstawiają rysunki 5,6,7. Wybór ilości sygnałów wywołania (potwierdzenie wyboru 3 sygnały): Aby wybrać ilość sygnałów wywołania (od 1 do 6) należy nacisnąć wybraną ilość razy przycisk: AUX2 -OPHERA lub -OPHERA/B (rys. 8). Po 3sek od momentu ostatniego naciśnięcia przycisku odbiornik odtworzy zaprogramowaną ilość sygnałów wywołania. Aby zapisać ustawienia i zakończyć programowanie należy nacisnąć przycisk z kluczykiem (rys. 9). 7

8 2. Zasilacz VAS/ INSTALACJA: Zasilacz musi być zawsze zamontowany w poziomie. Urządzenie można instalować na szynie DIN (EN50022) lub bezpośrednio na ścianie z wykorzystaniem osłon zacisków przyłączeniowych. Montaż/demontaż przedstawiają rysunki 2-3. Wymiary zewnętrzne przedstawia rysunek 1. Jeśli zasilacz będzie zainstalowany w metalowej obudowie musi zapewnić ona odpowiednią wentylację. 8

9 DANE TECHNICZNE ZASILACZA Zasilanie lokalne: Pobór prądu: Moc rozpraszana (straty): 230VAC, 50 60Hz 250mA (dla 230VAC) maksymalnie 10W Wyjście zasilające: 17,5VDC- 1,7A Wymiary: Temperatura przechowywania: Temperatura pracy: Stopień ochrony przed wnikaniem ciał stałych i wody: 8DIN C 0 35 C IP30 TERMINALE PRZYŁĄCZENIOWE A i G: Wejście zasilania 230VAC Wyjście zasilania 17,5VDC (*) Wyjście zasilania 17,5VDC (*) (*)-Wyjście zasilania 17,5VDC są zabezpieczone elektronicznie przed przeciążeniami przeciążeniami zwarciami. 9

10 3. Panele DVC/01, DVC/01 ME serii THANGRAM INSTALACJA NATYNKOWA PANELU: Kluczykiem (z zestawu) odkręcić ramkę frontową panelu wejściowego rys. 1 (nie dotyczy panelu DVC/01 ME) Przykręcić panel za pomocą dostarczonych w zestawie śrub do ściany (rys. 2). Wysokość montażu zależna od kąta widzenia obiektywu kamery panelu- rys.3 (zalecana wysokość montażu to 135cm od podłoża do dołu panelu) Zdjąć gumowe osłony terminali połączeniowych i wykonać podłączenia (rys. 4) Przewody wewnątrz panelu układać jak na rys.5 Po dokonaniu podłączeń założyć osłony terminali Wykonać programowanie instalacji (opisane w sekcji Programowanie niniejszej instrukcji) Założyć i przykręcić kluczykiem z zestawu płytę frontową panelu (rys. 1) 10

11 INSTALACJA PODTYNKOWA PANELU: Zainstalować puszkę podtynkową DSI dna odpowiedniej wysokości (z uwzględnieniem kąta widzenia kamery panelu-rys. 3, zalecana wysokość montażu to 135cm od podłoża do dołu puszki) Podczas instalacji puszki można użyć elementu ropierającego zapobiegającego deformacji puszki podczas obsadzania (element B z rys. 7) Przewody wyprowadzić do puszki przez jeden z wcześniej wyłamanych przepustów (pkt A na rys. 7) Kluczykiem (z zestawu) odkręcić ramkę frontową panelu wejściowego rys. 1 (nie dotyczy panelu DVC/01 ME) Zainstalować panel w puszce za pomocą podstawki montażowej DCI i śrub. Zdjąć gumowe osłony terminali połączeniowych i wykonać podłączenia (rys. 9, 10) Przewody wewnątrz panelu układać jak na rys.5 Po dokonaniu podłączeń założyć osłony terminali Wykonać programowanie instalacji (opisane w sekcji Programowanie niniejszej instrukcji) Założyć i przykręcić kluczykiem z zestawu płytę frontową panelu (rys. 1) 11

12 INSTALACJA NATYNKOWA ZESTAWU PANELI: Panele mogą być instalowane obok siebie w poziomie i pionie Należy wyciąć plastikowe elementy zaznaczone na rys. 11 z obudowy panelu Wykonać połączenia pomiędzy panelami taśmami połączeniowymi w sposób pokazany na rys. 12,13 i

13 Montaż paneli w poziomie Montaż paneli w pionie 13

14 INSTALACJA PODTYNKOWA ZESTAWU PANELI: Panele mogą być instalowane obok siebie w poziomie i pionie, puszki łączone są za pomocą łączników Podczas spinania puszek usunąć zaślepkę otworu łącznika (element A na rys. 15) aby umożliwić przełożenie przewodów między puszkami Należy wyciąć plastikowe elementy zaznaczone na rys. 16 z obudowy panelu Wykonać połączenia pomiędzy panelami taśmami połączeniowymi w sposób pokazany na rys

15 AKCESORIA: DPS- przycisk pojedynczy, DPH- przycisk o podwójnej wysokości, DPD- przycisk podwójny DTS (DTS ME)- zaślepka pojedyncza, DTH (DTH ME)- zaślepka o podwójnej wysokości DNA (DNA ME)- klawiatura numeryczna DRFID- czytnik kart zbliżeniowych DSI- puszka podtynkowa DCI (DCI ME)- ramka montażowa DTP- daszek przeciwdeszczowy UWAGA W zestawach z zasilaczem VAS/ nie można używać klawiatury numerycznej DNA/DNA ME ani czytnika kart DRFID. Do tych elementów jest niezbędny zasilacz VA/01. FUNKCJE DIOD, POTENCJOMETRÓW, TERMINALI PANELU WEJŚCIOWEGO STAN DIOD Nie świeci się Świeci się Powoli błyska Szybko błyska 15

16 FUNKCJE POTENCJOMETRÓW Regulacja głośnika panelu Regulacja mikrofonu panelu Regulacja czasu otwarcia elektrozaczepu (1-10sek), fabrycznie 1sek FUNKCJE DIOD LED Wybieranie (kolor czerwony) Drzwi otwarte (kolor zielony) Rozmowa (kolor żółty) System zajęty (kolor niebieski) Terminal M1 Wejście zasilania panelu 14 18VDC Wyjście magistrali B Terminal M2 Wyjście zasilania elektrozaczepu, 12VDC, maks. 0,5A Przycisk wyjścia Czujnik kontaktronowy NC Masa Wyjście aktywacji panelu, typ OC, aktywne do masy Masa CN1: Konektor do podłączenia podświetlenia ramki panelu wejściowego (w przyszłości). CN2: Gniazdo do połączenia modułu czytnika kart zbliżeniowych DRFID lub modułu klawiatury numerycznej DNA. CN4: Gniazdo do podłączenia taśmy połączeniowej dodatkowego panelu przyciskowego DP/0. MINI USB: Gniazdo do programowania urządzeń z komputera. DANE TECHNICZNE PANELU Zasilanie: Pobór prądu: Wymiary (WxSxG): Temperatura przechowywania: Temperatura pracy: Stopień ochrony przed wnikaniem ciał stałych i wody: DANE TECHNICZNE KAMERY PANELU Standard sygnału wideo: Rozdzielczość sygnału: Minimalne oświetlenie: 14 18VDC 320mA (130mA w stanie czuwania) 254x99x25mm C C IP54 PAL/NTSC 680x512 pixel 1 LUX 16

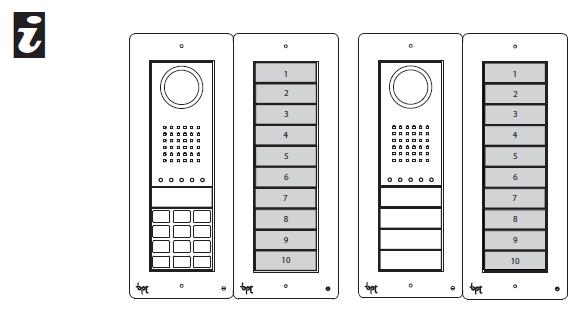

17 4. Programowanie 4.1. Pierwsze programowanie Wejście w tryb programowania: Naciśnij przycisk PROG na panelu i trzymaj wciśnięty przynajmniej 3sek ale poniżej 6sek. (rys. 1). Wejście w tryb programowania zostanie potwierdzone migającymi diodami na panelu wejściowym w konfiguracji jak na rys. 2. Należy odczekać 5sek. aby zasilacz przeprowadził procedurę testu i postępować dalej według poniższych instrukcji. Jeśli dioda PROG LED nagle zgaśnie oznacza to problemy z połączeniami przewodowymi. Należy sprawdzić podłączenia i wejść ponownie w tryb programowania. Programowanie typu przycisków: Naciśnij pierwszy przycisk w panelu wejściowym (rys. 3/3A/3B) i przytrzymaj do momentu kiedy dioda LED oraz podświetlenie przycisków przestaną migać i panel znajdzie się w takim stanie jak na rys. 4. W przypadku gdy przyciski wywołania są zainstalowane tylko w dodatkowym panelu przyciskowym operację z rys. 3 trzeba przeprowadzić tak jak na rys 3C. 17

18 Programowanie wywołań: Na wybranym odbiorniku podnieść słuchawkę- o ile jest (rys. 5) i nacisnąć jednocześnie przyciski: zwolnienia rygla i dodatkowego sterowania AUX2 (rys. 6). Przyciski przytrzymać wciśnięte do momentu połączenia się z panelem wejściowym (uzyskania toru audio/wideo). Następnie należy na panelu wejściowym nacisnąć przycisk wywołania, który ma odpowiadać programowanemu odbiornikowi (rys. 7), przyporządkowanie odbiornika do przycisku wywołania panelu zostanie potwierdzone sygnałem dźwiękowym. Na zakończenie należy odłożyć słuchawkę odbiornikaprzerwać połączenie (rys. 8). Powyższą procedurę powtórzyć dla wszystkich odbiorników wymagających programowania. Wyjście z trybu programowania: Naciśnij krótko (poniżej 1sek) przycisk PROG na panelu (rys. 9): dioda PROG LED i diody na panelu wejściowym przestaną świecić. UWAGA: Jeśli nie wykonamy żadnej czynności procedura programowania zakończy się sama po 30 minutach. Regulacja pola widzenia kamery panelu wejściowego: W czasie programowania wywołań istnieje możliwość regulacji pola widzenia kamery panelu wejściowego. Regulację taką można przeprowadzić z dowolnego odbiornika (przy odłożonej słuchawce- o ile taka jest) poprzez naciśnięcie przycisku skanowania paneli wejściowych (rys. 10) i jego przytrzymanie do momentu pojawienia się obrazu na ekranie odbiornika. Ekran wyświetla fabryczne pole widzenia kamery, regulacja pola ma 9 pozycji- od 1 do 9 (rys. 11). Zmianę pozycji dokonujemy za pomocą przycisków: dodatkowe sterowanie AUX1 - kolejna pozycja, dodatkowe sterowanie AUX2 - poprzednia pozycja (rys. 12). Wybrane ustawienie pola widzenia kamery panelu zostanie automatycznie zapamiętane. 18

19 4.2. Przeprogramowanie instalacji Wejście w tryb programowania: Naciśnij przycisk PROG na panelu i trzymaj wciśnięty przynajmniej 3sek następnie odczekaj 6sek. (rys. 1). Wejście w tryb programowania zostanie potwierdzone migającą diodą na panelu wejściowym jak na rys. 2. Należy odczekać 5sek. aby zasilacz przeprowadził procedurę testu i postępować dalej według poniższych instrukcji. Jeśli dioda PROG LED nagle zgaśnie oznacza to problemy z połączeniami przewodowymi. Należy sprawdzić podłączenia i wejść ponownie w tryb programowania. Przeprogramowywanie wywołań: Na wybranym odbiorniku podnieść słuchawkę- o ile jest (rys. 3) i nacisnąć jednocześnie przyciski: zwolnienia rygla i dodatkowego sterowania AUX2 (rys. 4). Przyciski przytrzymać wciśnięte do momentu połączenia się z panelem wejściowym (uzyskania toru audio/wideo). Następnie należy na panelu wejściowym nacisnąć przycisk wywołania, który ma odpowiadać programowanemu odbiornikowi (rys. 5), przyporządkowanie odbiornika do przycisku wywołania panelu zostanie potwierdzone sygnałem dźwiękowym. Na zakończenie należy odłożyć słuchawkę odbiornikaprzerwać połączenie (rys. 6). Powyższą procedurę powtórzyć dla wszystkich odbiorników wymagających programowania. Wyjście z trybu programowania: Naciśnij krótko (poniżej 1sek) przycisk PROG na panelu (rys. 7): dioda PROG LED i diody na panelu wejściowym przestaną świecić. UWAGA: Jeśli nie wykonamy żadnej czynności procedura programowania zakończy się sama po 30 minutach. 19

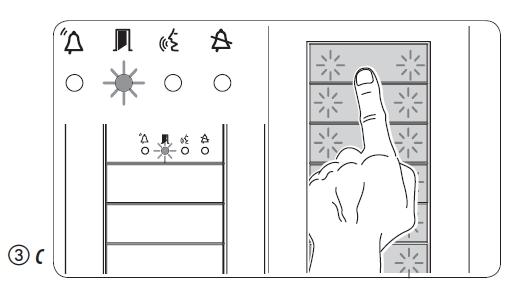

20 Przeprogramowywanie typu przycisków: Aby przeprogramować typ przycisków należy podczas procedury programowania wywołań (rys. 1) ponownie nacisnąć i przytrzymać przycisk PROG na panelu wejściowym przez co najmniej 3sek. (odczekać potem około 6sek.) Panel potwierdzi operację stanem diod jak na rys. 9 Następnie należy nacisnąć jeden z 4 pierwszych przycisków wywołania panelu, który będzie przeprogramowywany, do momentu wygaszenia diody LED i podświetlenia 4 pierwszych przycisków (rys. 10). Po wykonaniu tego kroku panel uzyska stan jak na rys. 11. Aby wyjść z programowania naciśnij krótko (poniżej 1sek) przycisk PROG na panelu (rys. 7): dioda PROG LED i diody na panelu wejściowym przestaną świecić. UWAGA: Jeśli nie wykonamy żadnej czynności procedura programowania zakończy się sama po 30 minutach. Regulacja pola widzenia kamery panelu wejściowego: W czasie programowania wywołań istnieje możliwość regulacji pola widzenia kamery panelu wejściowego. Regulację przeprowadzić w sposób opisany we wcześniejszym podrozdziale. W przypadku gdy przyciski wywołania są zainstalowane tylko w dodatkowym panelu przyciskowym należy postępować zgodnie ze wskazówką ze str

21 UTYLIZACJA Należy pamiętać o odpowiedniej utylizacji opakowań i zużytego sprzętu z zachowaniem krajowych regulacji prawnych. Komponenty nadające się do powtórnego przerobu należy utylizować zgodnie z przeznaczeniem. 21

22 Zestawy serii BVKIT przykłady połączeń

23 ODLEGŁOŚCI Należy pamiętać o ustawieniu zworki określającej sposób zasilania monitora odbiornika wideofonowego Maksymalna ilość odbiorników aktywowana tym samym wywołaniem wynosi: -3 odbiorniki z pełną siłą dźwięku wywołania -2 odbiorniki z pełną siłą dzwonka oraz 6 kolejnych ze zmniejszoną siłą dzwonka (do około 50%)
