1 Budowa i zasada działania komputera Ćwiczenie 3 Komputer widziany oczami użytkownika Montaż komputera procesor wentylator pamięć zasilanie płyty głównej sterowanie płytą główną napędy dysków 1

2 Wybór płyty głównej Jeżeli stoisz przed koniecznością wyboru płyty głównej, a nie wiesz, co wybrać, proponuję, abyś zapoznał się z testami dostępnymi w Internecie lub prasie komputerowej. Oto kilka serwisów: Na co jednak zwracać uwagę? 2

3 Płyta główna standard ATX 3

4 Zadanie: wybór płyty głównej a) Zobacz jakie informacje podawane są w opisach handlowych płyt głównych. b) Wypisz najważniejsze cechy, na które należy zwracać uwagę przy wyborze płyty głównej. c) Do danych podawanych przez producentów i handlowców przypisz wagi: 10 punktów podstawa, nigdy nie kupuj płyty która nie spełnia tego kryterium; 5 punktów dobrze by to mieć 0 punktów całkiem nieistotne 4

5 Wybór płyty głównej obsługę nowych procesorów (warto wybrać rozwiązanie na tyle przyszłościowe, że będzie można w przyszłości pomyśleć o możliwości instalacji szybszych układów), architekturę PCI Express 16 x, możliwość podłączenia minimum czterech urządzeń SATA, kontroler IDE 133 dla starszych urządzeń (przynajmniej jeden, jeśli posiadasz urządzenie ATA, jeśli nie, to możesz całkowicie zrezygnować z tego standardu), kontroler RAID przydaje się przy rozbudowanych konfiguracjach (wystarczy ten zintegrowany z kontrolerem SATA), obsługę pamięci DDR2, oczywiście, w trybie dwukanałowym, ewentualnie DDR3, USB2 co najmniej 6 lub 8 portów, zintegrowaną kartę sieciową lub dwie karty (co już staje się standardem), zintegrowaną kartę muzyczną z obsługą dźwięku 5:1 lub wg 7:1, interfejs Bluetooth (wiele płyt posiada wbudowany, bez dodatkowych kosztów; w ostateczności, jeśli będzie potrzebny, zawsze można takowy zakupić i podłączyć do portu USB), FireWire, (przydaje się, gdy posiadasz kamerę cyfrową DV), bezprzewodowe karty sieciowe WiFi. 5

6 Montaż płyty głównej we wnętrzu obudowy 6

7 Montaż płyty głównej we wnętrzu obudowy 7

8 Montaż płyty głównej we wnętrzu obudowy 8

9 Montaż płyty głównej we wnętrzu obudowy 1. Rozkręć oba boki obudowy. 2. Weź płytę główną i przymierz ją do budy. 3. Zwróć uwagę, w których miejscach będzie ona mocowana do obudowy i przykręć w niej kołki dystansowe. 9

10 Montaż płyty głównej we wnętrzu obudowy 1. Zobacz, z których slotów na płycie będziesz korzystał. 2. Odłóż płytę i wyłam lub wyciągnij zaślepki z odpowiednich miejsc w obudowie. Uwaga! Niektóre płyty mają odstające elementy i podczas wyłamywania zaślepek możesz je uszkodzić/ 10

11 Montaż procesora Zanim zamontujesz płytę główną do obudowy radzę założyć najpierw procesor z wentylatorkiem oraz pamięci. Nie będą one przeszkadzać podczas montażu płyty w obudowie a unikniesz manewrowania w ciasnej obudowie. Połóż płytę na twardej, równej powierzchni np. stole, na piance, która jest dostarczona z płytą. 11

12 Montaż procesora Przyjrzyj się procesorowi - od strony nóżki w jednym rogu brakuje. Tak samo w gnieździe procesora. 12

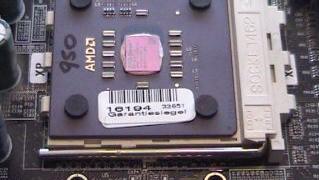

13 Montaż procesora Osadzamy procesor w gnieździe. 13

14 Montaż radiatora Obejrzyj najpierw zaczepy, sprawdź, czy pasują. Montując radiator należy użyć sporej siły łatwo coś uszkodzić. 14

15 Montaż radiatora 1. Przyłóż płasko radiator na procesorze i przytrzymaj. 2. Drugą ręką zaczep metalowe uchwyty do podstawki procesora. 3. Pamiętaj żeby cały czas trzymać radiator lekko dociśnięty do procesora. 4. Za pomocą płaskiego śrubokręta zamocuj zaczep do podstawki procesora. 15

16 Montaż radiatora Podepnij przewód zasilający w odpowiednie miejsce na płycie (oznaczonym jako CPU FAN). 16

17 Zachowaj ostrożność! 17

18 Montaż pamięci RAM Pamięci i umieszczamy w odpowiednich slotach. 18

19 Montaż pamięci RAM Zauważmy, że w module pamięci jest wycięty otwór, który należy dopasować do wystającej w slocie wypustki. 19

20 Montaż pamięci RAM Dociskamy delikatnie pamięć i sprawdzamy czy zaczepy na końcach slotu weszły w odpowiednie wycięcia na bokach modułu w pamięci 20

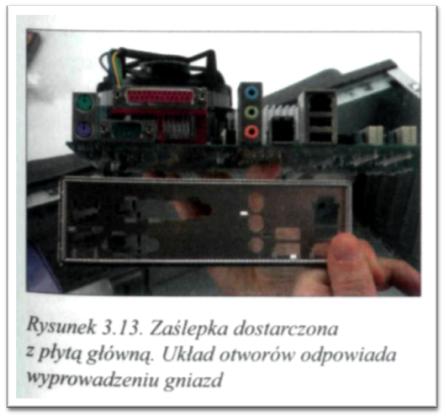

21 Zaślepki Większość płyt głównych ma własną zaślepkę, która odpowiada układowi ich portów. 21

22 Montaż płyty głównej we wnętrzu obudowy Pamiętaj, że prawie każdy materiał pod wpływem temperatury zmienia swoją objętość i jeżeli płyta jest bardzo mocno przykręcona, powstają naprężenia mogą pojawić się mikropęknięcia. Jeżeli w obudowie miałeś do wyboru użycie metalowych lub plastikowych dystansów, warto zastosować te drugie, gdyż Są bardziej elastyczne niż ich metalowe odpowiedniki i pozwalają pracować całej płycie, w zależności od temperatury. 22

23 Zachowaj ostrożność! Przy dokręcaniu płyty głównej musisz zachować szczególną ostrożność, by śrubokręt nie zeskoczył i nie porysował jej. Na rysunku widać przykład uszkodzenia płyty głównej powstałego przy jej przykręcaniu. Śrubokręt zeskoczył ze śruby, porysował płytę i zerwał ścieżkę. Taki rodzaj awarii nie podlega reklamacji, a w większości przypadków płyta z takim uszkodzeniem nie działa. 23

24 Korekta ewentualnych ustawień płyty głównej Większość współczesnych płyt głównych konfigurujemy z poziomu BIOS-u. Konfiguracja sprzętowa może się jednak pojawić (zwłaszcza w bardziej zaawansowanych opcjach) 24

25 Podłączenie zasilania do płyty głównej Z zasilacza obudowy wystaje kilka wiązek przewodów. Jedna z nich zakończona jest długim podwójnym plastikowym złączem. Jest to zasilanie płyty głównej. 25

26 Podłączenie zasilania do płyty głównej Z zasilacza obudowy wystaje kilka wiązek przewodów. Jedna z nich zakończona jest długim podwójnym plastikowym złączem. Jest to zasilanie płyty głównej. 26

27 Podłączenie zasilania do płyty głównej Z zasilacza obudowy wystaje kilka wiązek przewodów. Jedna z nich zakończona jest długim podwójnym plastikowym złączem. Jest to zasilanie płyty głównej. 27

28 Podłączenie sterowania płytą główną Na przewodach są oznaczenia. Opis złącz znajduje się w instrukcji do płyty głównej. Jeżeli instrukcji nie posiadamy, oznaczenia wejść można zdnaleźć też na płycie, ale często bardzo skrótowe 28

29 Podłączenie napędów dysków Dyski i stacje dyskietek wkładamy na miejsce przed dokręceniem płyty głównej do obudowy. Uwaga ostrożnie z napędem DVD może zawadzać o wystające element płyty 29

30 Podłączenie napędów dysków Przewody podłączmy juz po zamontowaniu płyty i zasilacza (z przyczyn oczywistych) 30

31 Podłączenie napędów dysków ATA DYSKI ATA NAPĘD DYSKIETEK 31

32 Podłączenie napędów dysków ATA Konfiguracja dysków ATA 32

33 Podłączenie napędów dysków ATA vs. SATA ATA SATA SATA ATA 33

34 Podłączenie napędów dysków SATA 34

35 Podłączenie napędów dysków esata 35

36 Czasami potrzebne są przejściówki (interfejsy) Przejściówka zasilania 36

37 Czasami potrzebne są przejściówki (interfejsy) SATA -> USB 37

38 Czasami potrzebne są przejściówki (interfejsy) SATA -> ATA 38

39 Na zakończenie Jeżeli po wciśnięci Power startuje wentylator, ale nic poza tym się nie dzieję: Głośniczek systemowy powinien ci podpowiedzieć, co jest nie tak. Upewnij się, że wszystko właściwie podpiąłeś. Sprawdź i poodciskaj wszystkie taśmy i przewody napięciowe. Sprawdź czy właściwie skonfigurowałeś urządzenia ( MASTER, SLAVE ) Na większości płyt znajdują się zworki. Producent konfiguruję płytę w trybie AUTO. 39
