1 AGROCOM system jazdy równoległej Jerzy Koronczok Agrocom Polska. Oprogramowanie i nowe możliwości dla rolnictwa Żędowice

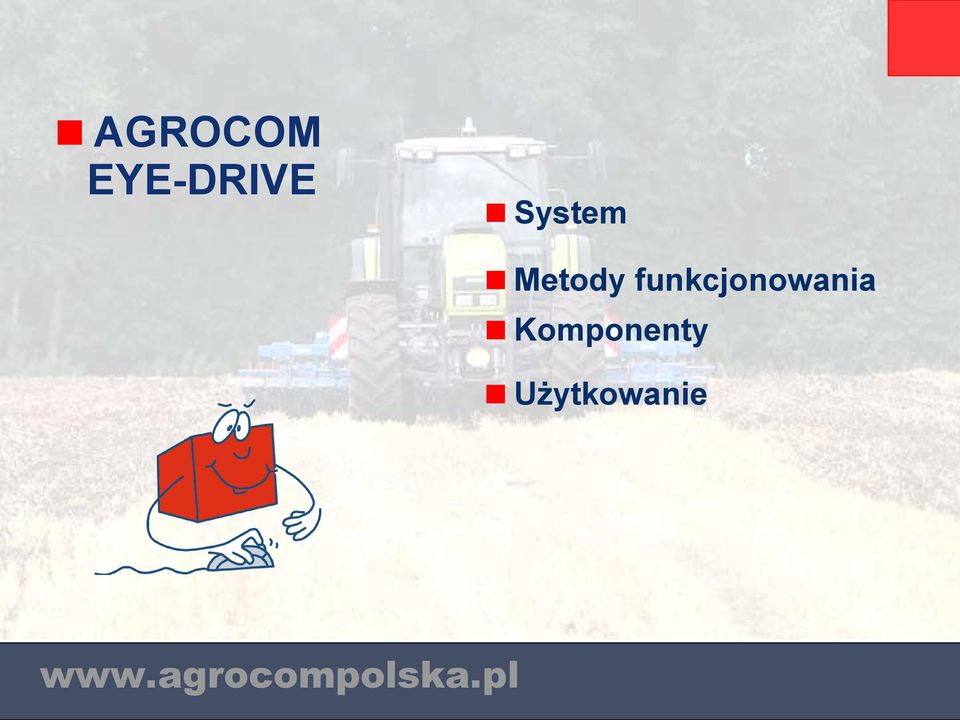

2 AGROCOM EYE-DRIVE System Metody funkcjonowania Komponenty Użytkowanie

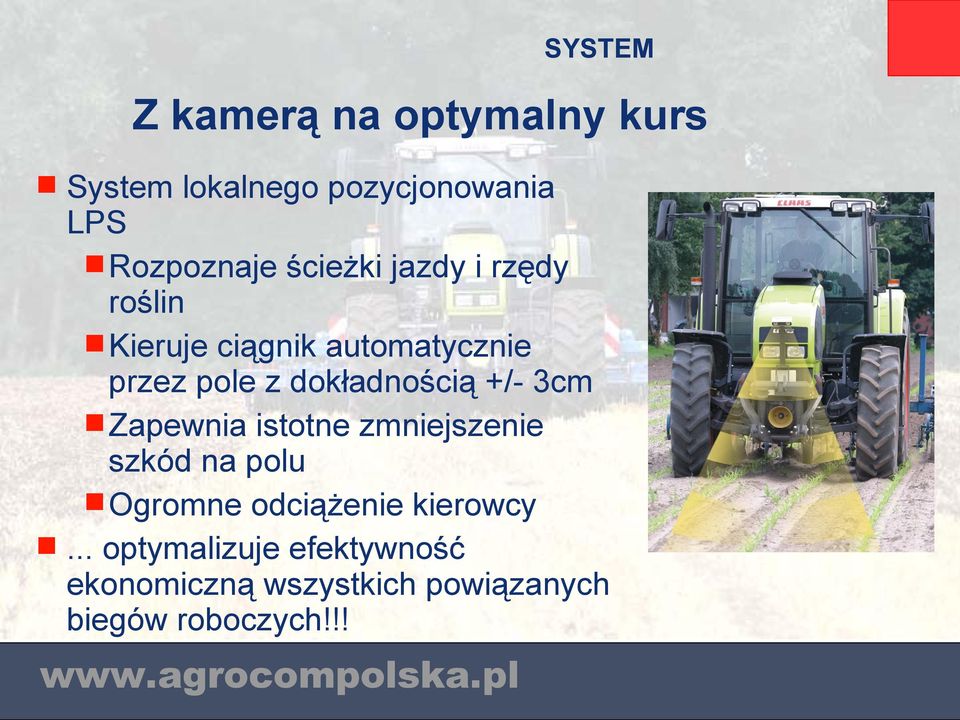

3 SYSTEM Z kamerą na optymalny kurs System lokalnego pozycjonowania LPS Rozpoznaje ścieżki jazdy i rzędy roślin Kieruje ciągnik automatycznie przez pole z dokładnością +/- 3cm Zapewnia istotne zmniejszenie szkód na polu Ogromne odciążenie kierowcy... optymalizuje efektywność ekonomiczną wszystkich powiązanych biegów roboczych!!!

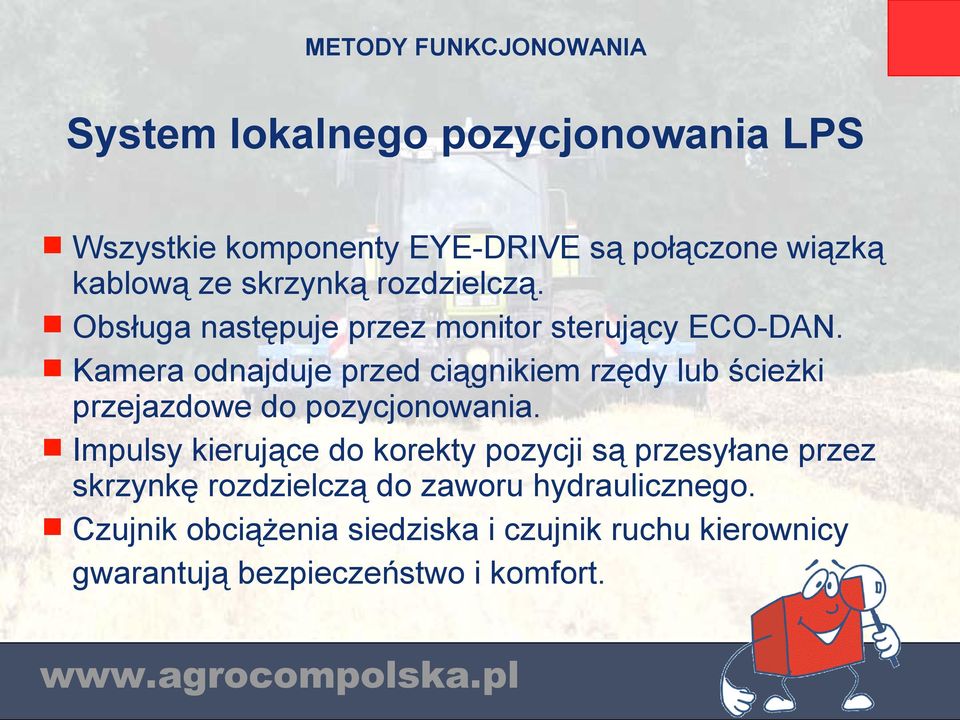

4 METODY FUNKCJONOWANIA System lokalnego pozycjonowania LPS Wszystkie komponenty EYE-DRIVE są połączone wiązką kablową ze skrzynką rozdzielczą. Obsługa następuje przez monitor sterujący ECO-DAN. Kamera odnajduje przed ciągnikiem rzędy lub ścieżki przejazdowe do pozycjonowania. Impulsy kierujące do korekty pozycji są przesyłane przez skrzynkę rozdzielczą do zaworu hydraulicznego. Czujnik obciążenia siedziska i czujnik ruchu kierownicy gwarantują bezpieczeństwo i komfort.

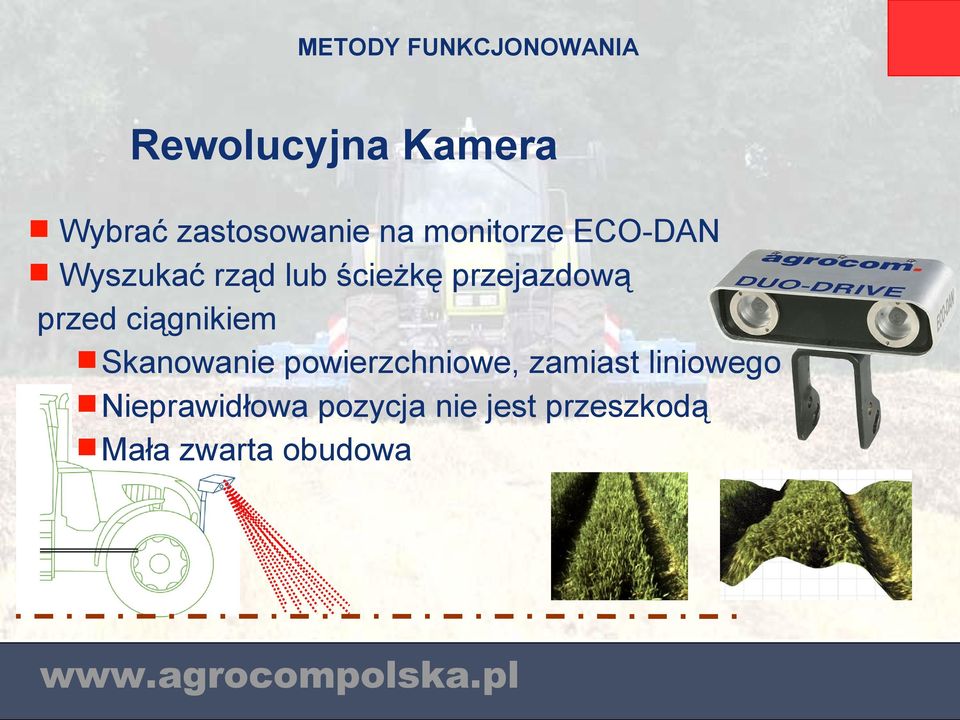

5 METODY FUNKCJONOWANIA Rewolucyjna Kamera Wybrać zastosowanie na monitorze ECO-DAN Wyszukać rząd lub ścieżkę przejazdową przed ciągnikiem Skanowanie powierzchniowe, zamiast liniowego Nieprawidłowa pozycja nie jest przeszkodą Mała zwarta obudowa

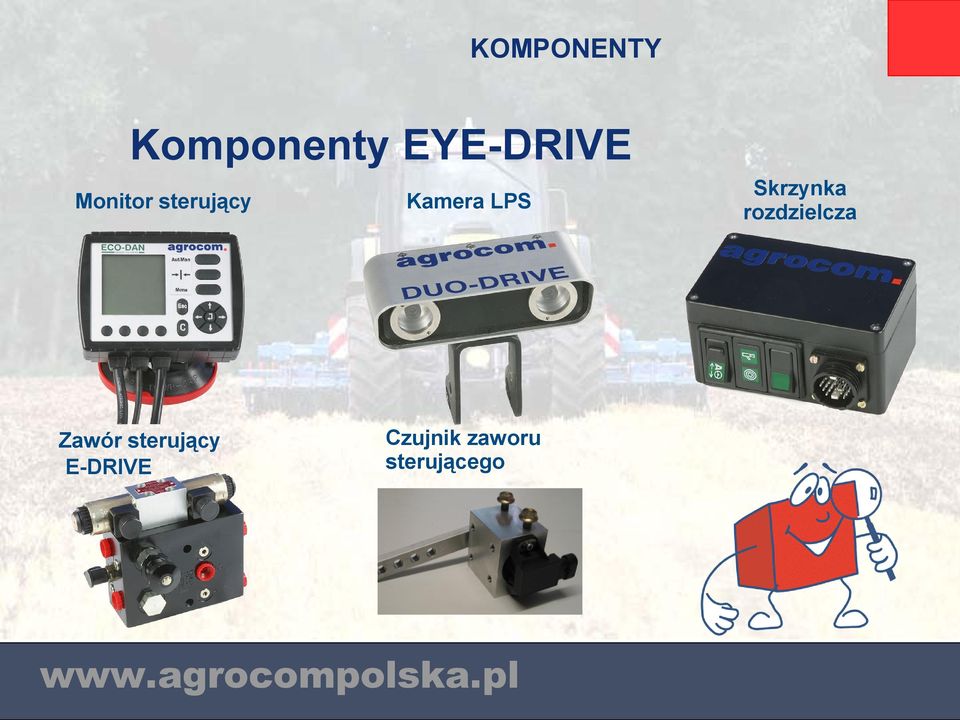

6 KOMPONENTY Komponenty EYE-DRIVE Monitor sterujący Zawór sterujący E-DRIVE Kamera LPS Czujnik zaworu sterującego Skrzynka rozdzielcza

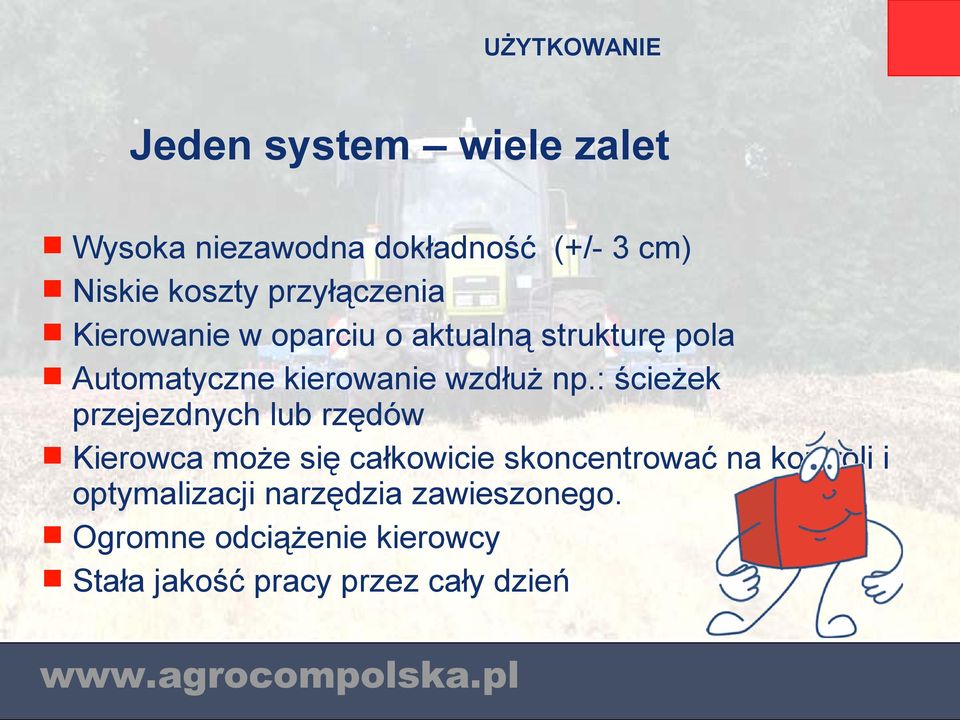

7 UŻYTKOWANIE Jeden system wiele zalet Wysoka niezawodna dokładność (+/- 3 cm) Niskie koszty przyłączenia Kierowanie w oparciu o aktualną strukturę pola Automatyczne kierowanie wzdłuż np.: ścieżek przejezdnych lub rzędów Kierowca może się całkowicie skoncentrować na kontroli i optymalizacji narzędzia zawieszonego. Ogromne odciążenie kierowcy Stała jakość pracy przez cały dzień

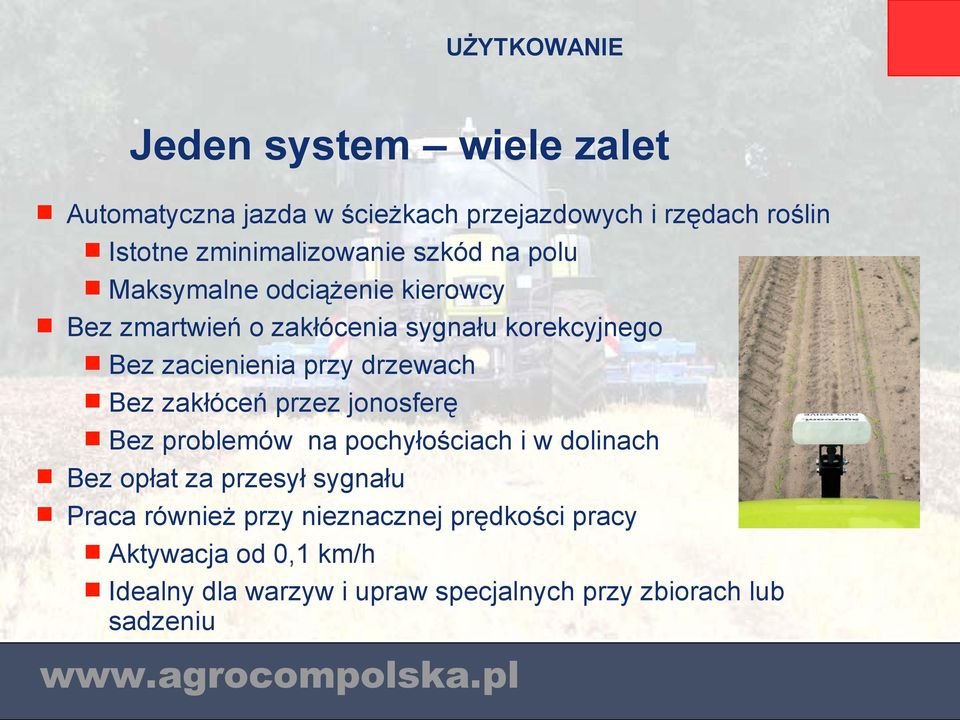

8 UŻYTKOWANIE Jeden system wiele zalet Automatyczna jazda w ścieżkach przejazdowych i rzędach roślin Istotne zminimalizowanie szkód na polu Maksymalne odciążenie kierowcy Bez zmartwień o zakłócenia sygnału korekcyjnego Bez zacienienia przy drzewach Bez zakłóceń przez jonosferę Bez problemów na pochyłościach i w dolinach Bez opłat za przesył sygnału Praca również przy nieznacznej prędkości pracy Aktywacja od 0,1 km/h Idealny dla warzyw i upraw specjalnych przy zbiorach lub sadzeniu

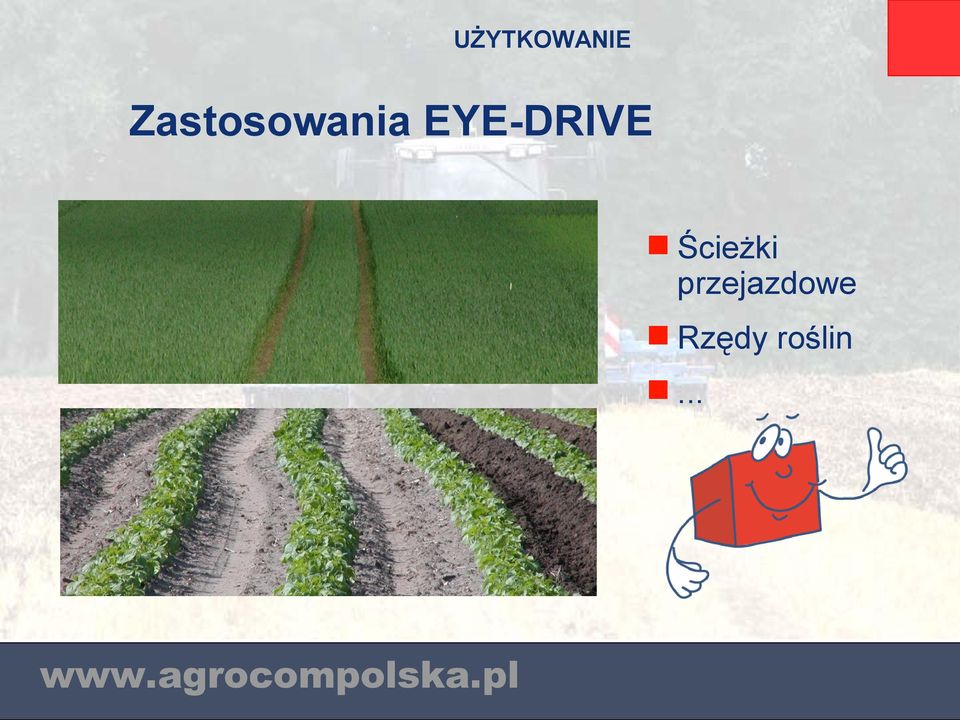

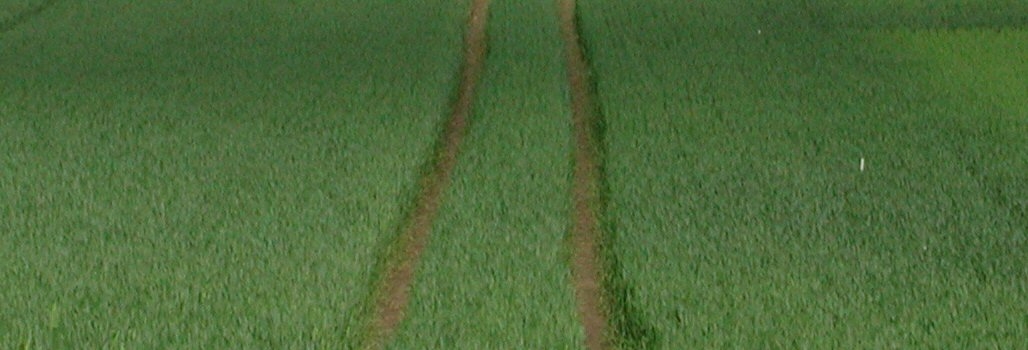

9 UŻYTKOWANIE Zastosowania EYE-DRIVE Ścieżki przejazdowe Rzędy roślin...

10 KOMPONENTY Monitor sterujący Prosty i szybki do instalacji Gumowa stopka z podciśnieniem Błyskawiczne przenoszenie z ciągnika na ciągnik Różnorodne zastosowanie Oszczędność kosztów inwestycji Prosty w obsłudze Bardzo prosty wybór modułu produkcji Monitor LCD Diagnozowanie błędów Miękkie przyciski Nowoczesny wygląd

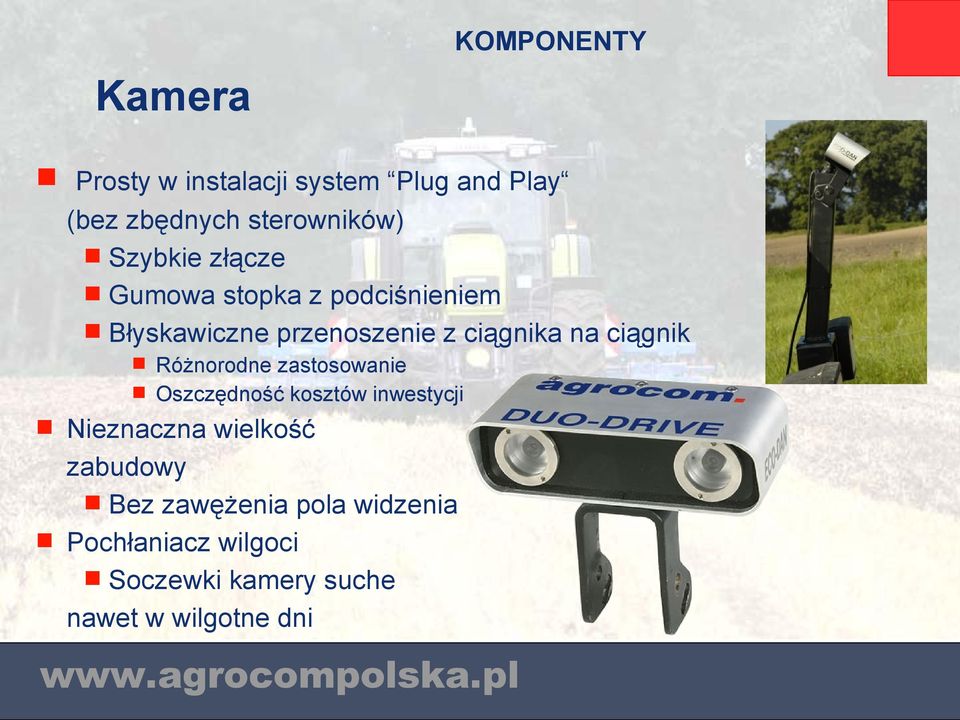

11 KOMPONENTY Kamera Prosty w instalacji system Plug and Play (bez zbędnych sterowników) Szybkie złącze Gumowa stopka z podciśnieniem Błyskawiczne przenoszenie z ciągnika na ciągnik Różnorodne zastosowanie Oszczędność kosztów inwestycji Nieznaczna wielkość zabudowy Bez zawężenia pola widzenia Pochłaniacz wilgoci Soczewki kamery suche nawet w wilgotne dni

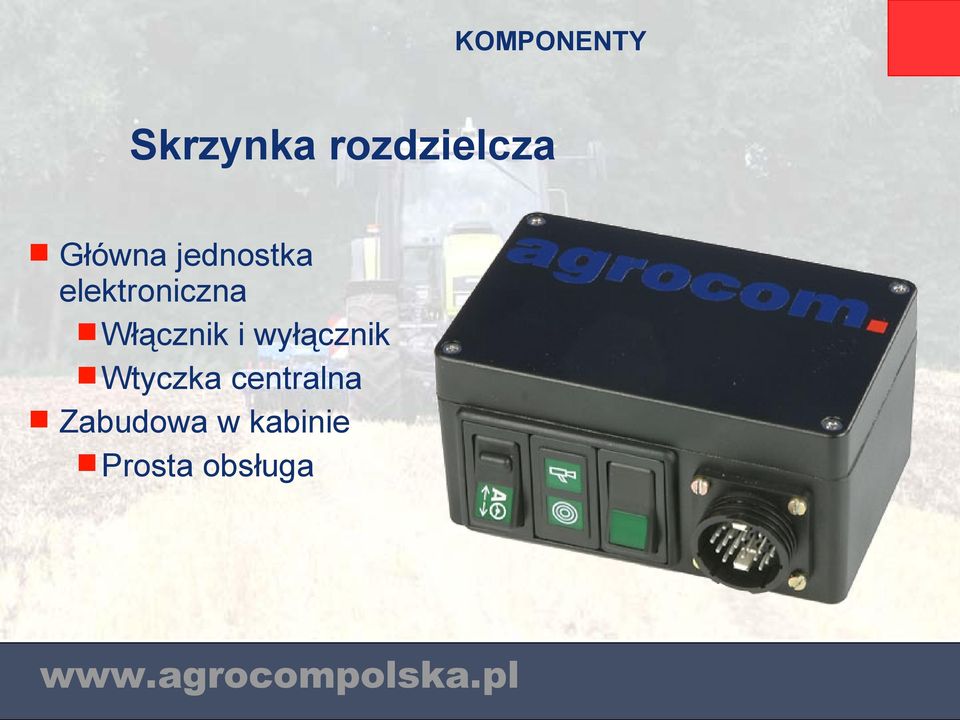

12 KOMPONENTY Skrzynka rozdzielcza Główna jednostka elektroniczna Włącznik i wyłącznik Wtyczka centralna Zabudowa w kabinie Prosta obsługa

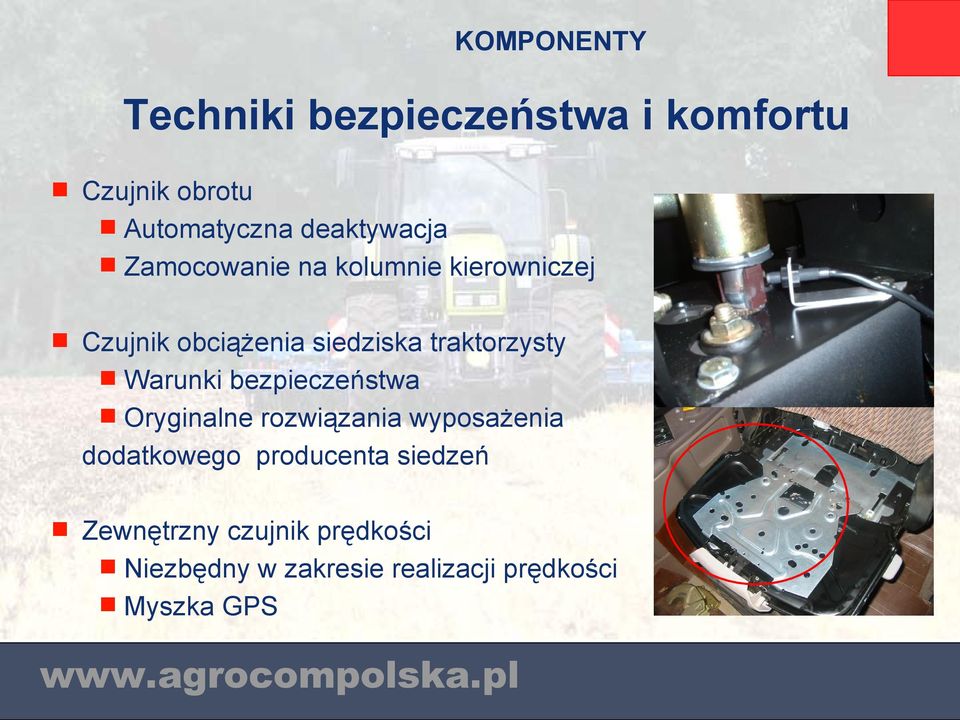

13 KOMPONENTY Techniki bezpieczeństwa i komfortu Czujnik obrotu Automatyczna deaktywacja Zamocowanie na kolumnie kierowniczej Czujnik obciążenia siedziska traktorzysty Warunki bezpieczeństwa Oryginalne rozwiązania wyposażenia dodatkowego producenta siedzeń Zewnętrzny czujnik prędkości Niezbędny w zakresie realizacji prędkości Myszka GPS

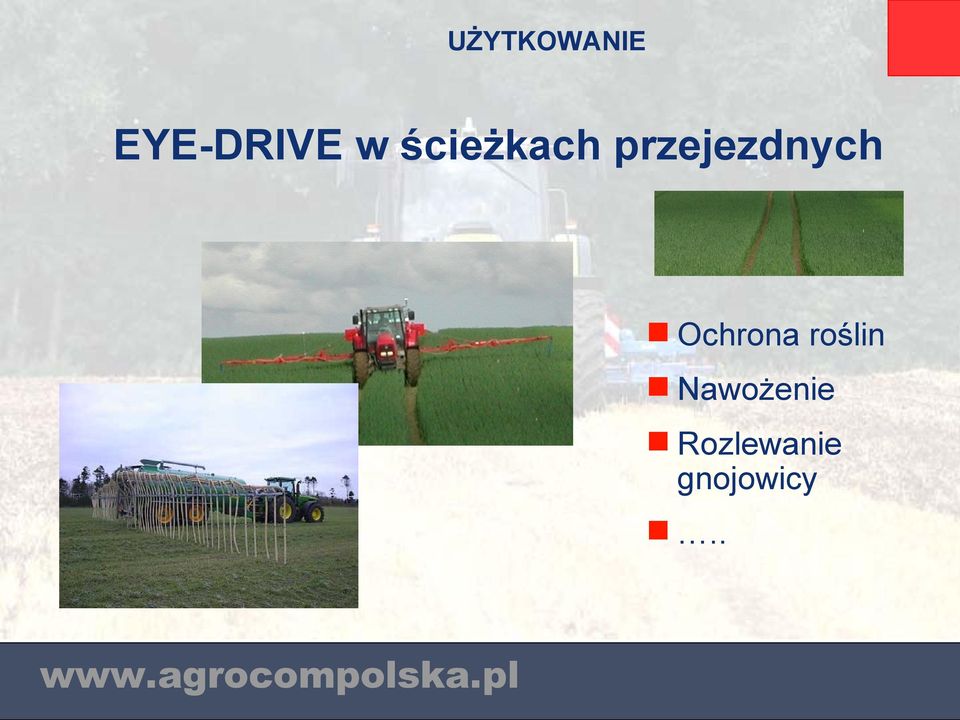

14 UŻYTKOWANIE EYE-DRIVE w ścieżkach przejezdnych Ochrona roślin Nawożenie Rozlewanie gnojowicy..

15 UŻYTKOWANIE EYE-DRIVE w rzędach roślin Natryskiwanie Opryskiwanie pasowe Nawożenie Mechaniczne zwalczanie chwastów..

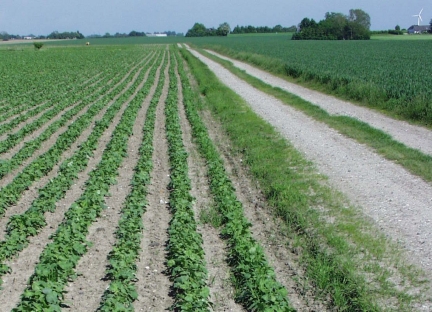

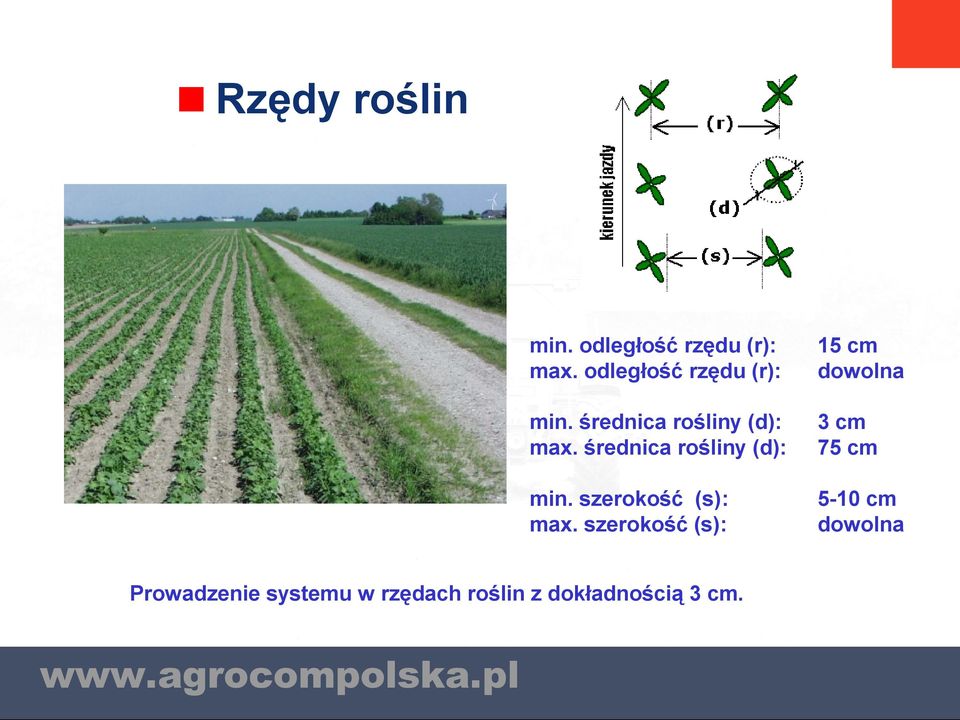

16 Rzędy roślin min. odległość rzędu (r): max. odległość rzędu (r): min. średnica rośliny (d): max. średnica rośliny (d): min. szerokość (s): max. szerokość (s): Prowadzenie systemu w rzędach roślin z dokładnością 3 cm. 15 cm dowolna 3 cm 75 cm 5-10 cm dowolna

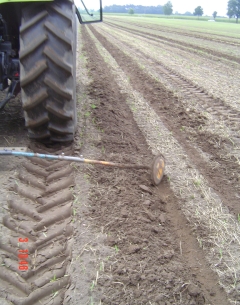

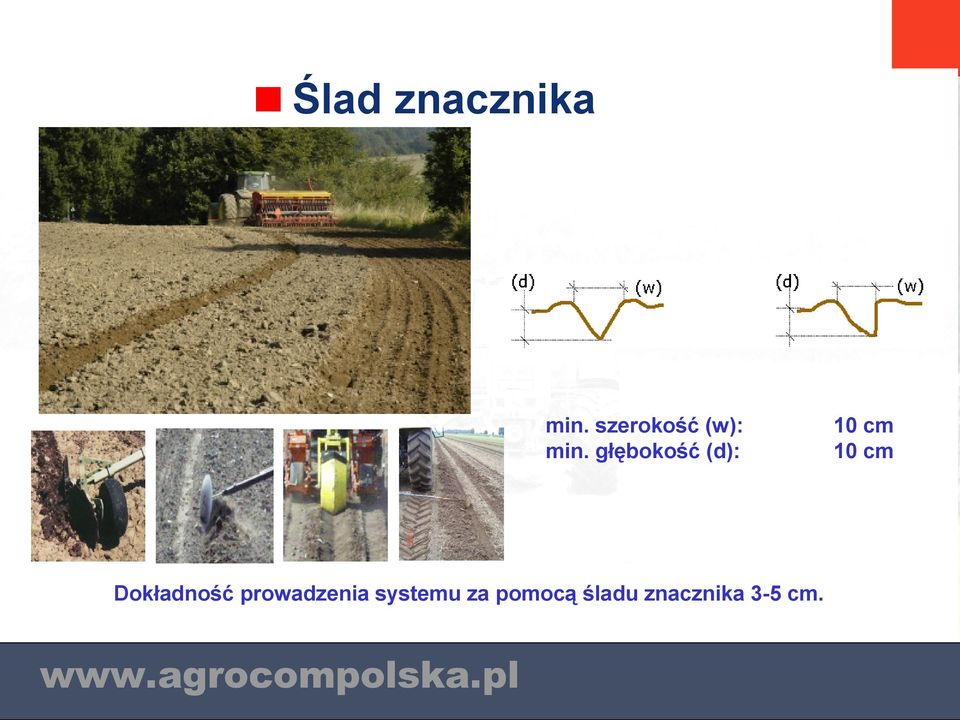

17 Ślad znacznika min. szerokość (w): min. głębokość (d): Dokładność prowadzenia systemu za pomocą śladu znacznika 3-5 cm. 10 cm 10 cm

18 Redliny min. wysokość (h): max. wysokość (h): min. szerokość (w): max. szerokość (w): 10 cm dowolna 2cm dowolna Dokładność prowadzenia systemu w redlinach (kopcach) 3-5 cm zależnie od stanu redlin - kopców (krawędzie, wysokość,szerokość).

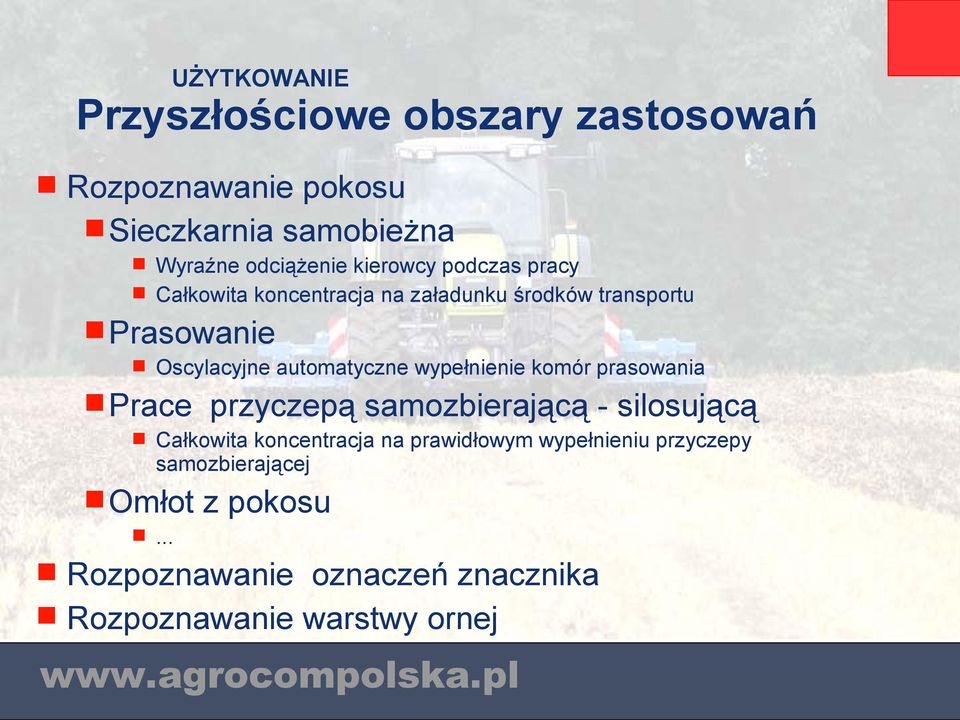

19 UŻYTKOWANIE Przyszłościowe obszary zastosowań Rozpoznawanie pokosu Sieczkarnia samobieżna Wyraźne odciążenie kierowcy podczas pracy Całkowita koncentracja na załadunku środków transportu Prasowanie Oscylacyjne automatyczne wypełnienie komór prasowania Prace przyczepą samozbierającą - silosującą Całkowita koncentracja na prawidłowym wypełnieniu przyczepy samozbierającej Omłot z pokosu... Rozpoznawanie oznaczeń znacznika Rozpoznawanie warstwy ornej

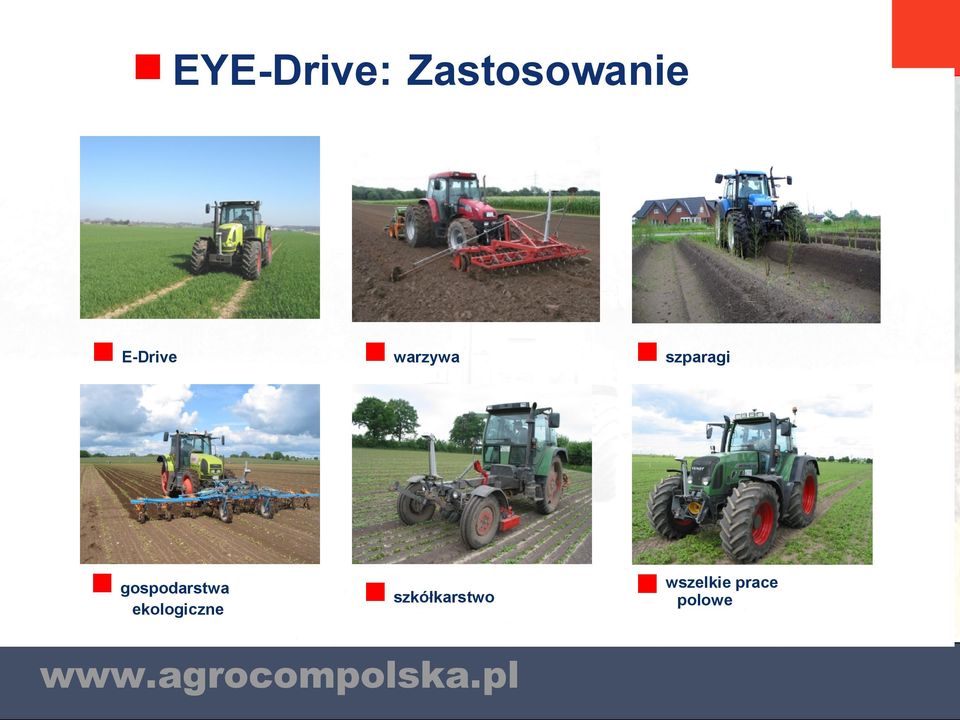

20 EYE-Drive: Zastosowanie E-Drive warzywa szparagi gospodarstwa ekologiczne szkółkarstwo wszelkie prace polowe

21 AGROCOM DUO-DRIVE System Metody funkcjonowania Komponenty Użytkowanie

22 SYSTEM Jazda precyzyjna z anteną i kamerą Łączy zalety GPS i LPS Kombinacja E-DRIVE i EYE-DRIVE Niezawodne automatyczne kierowanie podczas całego okresu wegetacji Automatyczne prowadzenie na powierzchni bez optycznych wielkości odniesienia Kieruje w sposób delikatny dla roślin we wzrastających łanach zbóż, kukurydzy, buraków, ziemniaków, upraw specjalnych lub warzyw Podnosi jakość pracy Redukuje czas pracy, koszty maszyn i środków do produkcji

23 METODY FUNKCJONOWANIA GPS i LPS Komponenty E-DRIVE i EYE-DRIVE są połączone wiązką kablową Przełączanie pomiędzy systemami przez naciśnięcie guzika na skrzynce rozdzielczej Obydwa systemy pracują niezależnie od siebie Jazda w rzędach przez kierowanie wg kameryodnajdowanie rzędów dzięki wirtualnemu znacznikowi GPS Zawór sterujący, czujnik ruchu kierownicy i obciążenia siedziska traktorzystydla obydwóch systemów

24 KOMPONENTY Komponenty DUO-DRIVE Monitor sterujący E-DRIVE Skrzynka rozdzielcza Monitor sterujący ECO-DAN Skrzynka EDRIVE Antena DGPS Zawór sterujący E-DRIVE Czujnik zaworu sterującego Kamera

25 Mobilny zestaw Kamera Terminal

26 UŻYTKOWANIE Jeden system wiele zalet Wykorzystanie zalet systemu GPS... Kieruje idealnie na powierzchniach bez optycznej wielkości odniesienia Czyni znaczniki zbędnymi Stwarza szanse dla strategii pracy i jazdy... i jednoczesne wykorzystanie zalet systemu LPS Niezawodna automatyczna jazda w ścieżkach jazdy i rzędach Maksymalne odciążenie traktorzysty w ciągu całego okresu wegetacji Dalsza optymalizacja cyklu gospodarczego Dwa systemy za cenę jednego

27 UŻYTKOWANIE Jeden system wiele zalet Rozbudowa modułowa, a przez to optymalne dopasowanie do potrzeb produkcyjnych Ułatwiona praca i oszczędność kosztów Wysoka rentowność, również przy uprawach specjalnych Optymalny proces zależnie od nakładu pracy Strategie jazdy Stan łanu Widoczność i warunki pogodwe Prawnie nienaganny wpis do dokumentów pojazdu Bez utraty dopuszczenia pojazdu do ruchu i ubezpieczenia

28 UŻYTKOWANIE Zastosowania DUO-DRIVE Rozlewanie gnojownicy Rok DUO-DRIVE Ochrona roślin Uprawa roli Koszenie, pokos Obsiew rzędowy, sadzenie Rozlewanie gnojownicy Rozsiewanie nawozu Pielenie Ochrona roślin Uprawa roli Pielenie Sadzenie Koszenie, pokos Rozsiewanie nawozu Rozlewanie gnojownicy Rozlewanie obornika Uprawa roli Obsiew rzędowy Rozsiewanie nawozu Ochrona roślin Koszenie, pokos

29 PRZYKŁADY ZASTOSOWANIA

30 PRZYKŁADY ZASTOSOWANIA

31 PRZYKŁADY ZASTOSOWANIA
