1 Detekcja wycieków sprężonego powietrza, gazów i pary, monitorowanie stanów łożysk oraz urządzeń elektrycznych.

2 Temat prezentacji Kim jesteśmy oraz kim jest UE Systems? Technologia pomiarów ultradźwiękowych jak to działa i co może? Część 1: Oszczędzanie energii Część 2: Rozwiązywanie problemów w układach mechanicznych i elektrycznych

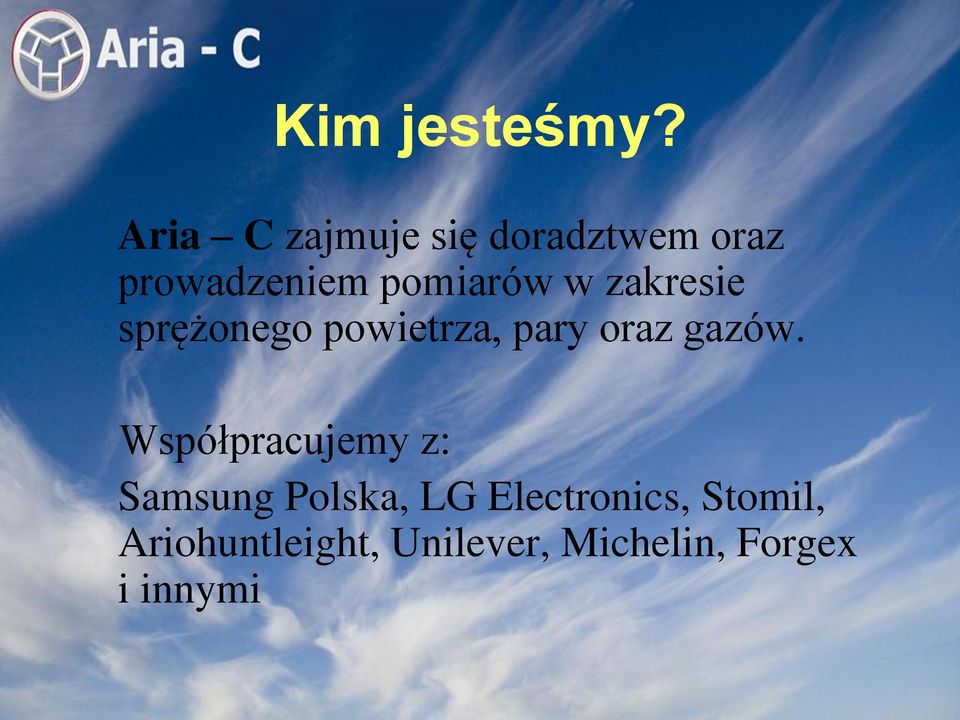

3 Kim jesteśmy? Aria C zajmuje się doradztwem oraz prowadzeniem pomiarów w zakresie sprężonego powietrza, pary oraz gazów. Współpracujemy z: Samsung Polska, LG Electronics, Stomil, Ariohuntleight, Unilever, Michelin, Forgex i innymi

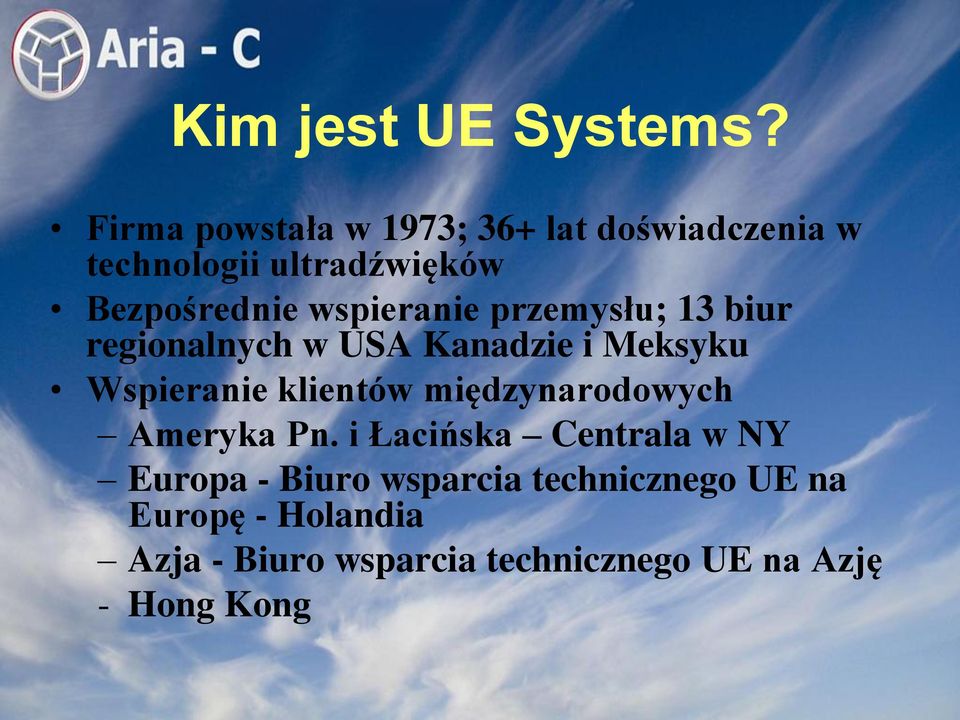

4 Kim jest UE Systems? Firma powstała w 1973; 36+ lat doświadczenia w technologii ultradźwięków Bezpośrednie wspieranie przemysłu; 13 biur regionalnych w USA Kanadzie i Meksyku Wspieranie klientów międzynarodowych Ameryka Pn. i Łacińska Centrala w NY Europa - Biuro wsparcia technicznego UE na Europę - Holandia Azja - Biuro wsparcia technicznego UE na Azję - Hong Kong

5 Oferta UE Systems Ciągły rozwój sprzętu i oprogramowania w zależności od indywidualnych potrzeb klienta Treningi i certfikacja Szkolenia dla personelu klienta 5 letnia gwarancja na wszystkie produkty

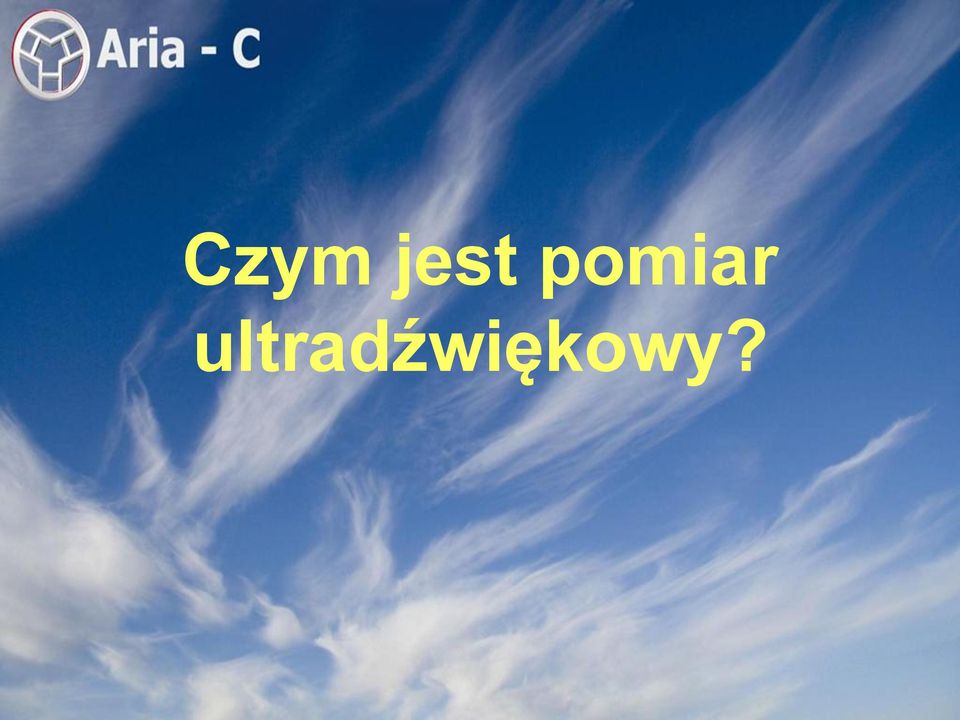

6 Czym jest pomiar ultradźwiękowy?

7 Częstotliwości słyszalne, a ultradźwięki Dźwięki słyszalne: Nie rozprzestrzeniają się kierunkowo Są łatwo tłumione przez obiekty Ultradźwięki: Rozprzestrzeniają się kierunkowo, co ułatwia lokalizację źródła Są wykrywalne nawet przez przeszkody

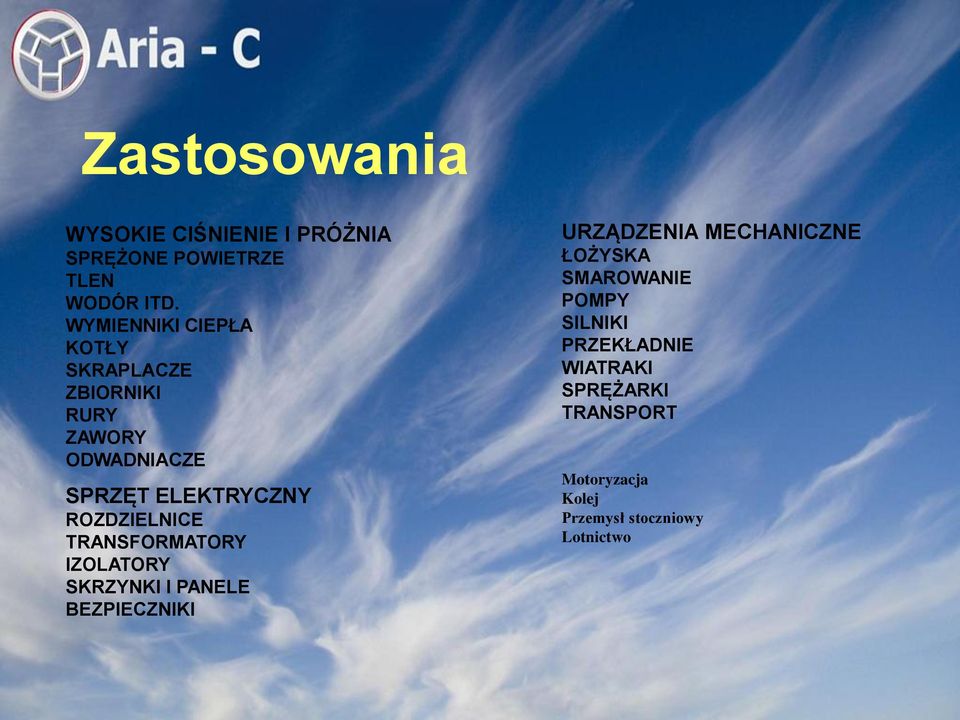

8 Zastosowania WYSOKIE CIŚNIENIE I PRÓŻNIA SPRĘŻONE POWIETRZE TLEN WODÓR ITD. WYMIENNIKI CIEPŁA KOTŁY SKRAPLACZE ZBIORNIKI RURY ZAWORY ODWADNIACZE SPRZĘT ELEKTRYCZNY ROZDZIELNICE TRANSFORMATORY IZOLATORY SKRZYNKI I PANELE BEZPIECZNIKI URZĄDZENIA MECHANICZNE ŁOŻYSKA SMAROWANIE POMPY SILNIKI PRZEKŁADNIE WIATRAKI SPRĘŻARKI TRANSPORT Motoryzacja Kolej Przemysł stoczniowy Lotnictwo

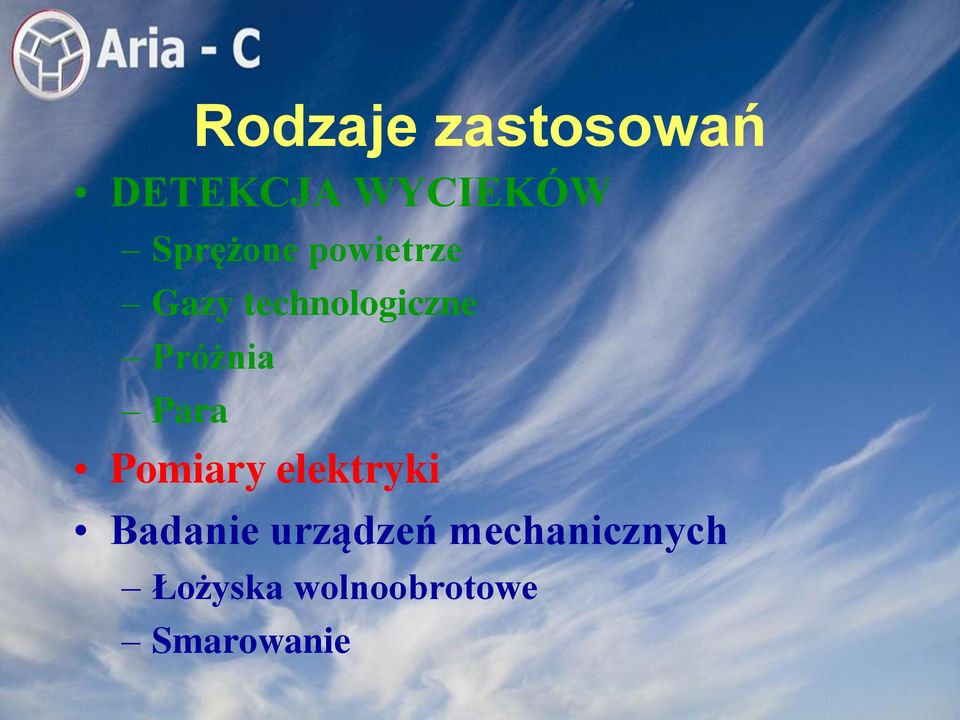

9 Rodzaje zastosowań DETEKCJA WYCIEKÓW Sprężone powietrze Gazy technologiczne Próżnia Para Pomiary elektryki Badanie urządzeń mechanicznych Łożyska wolnoobrotowe Smarowanie

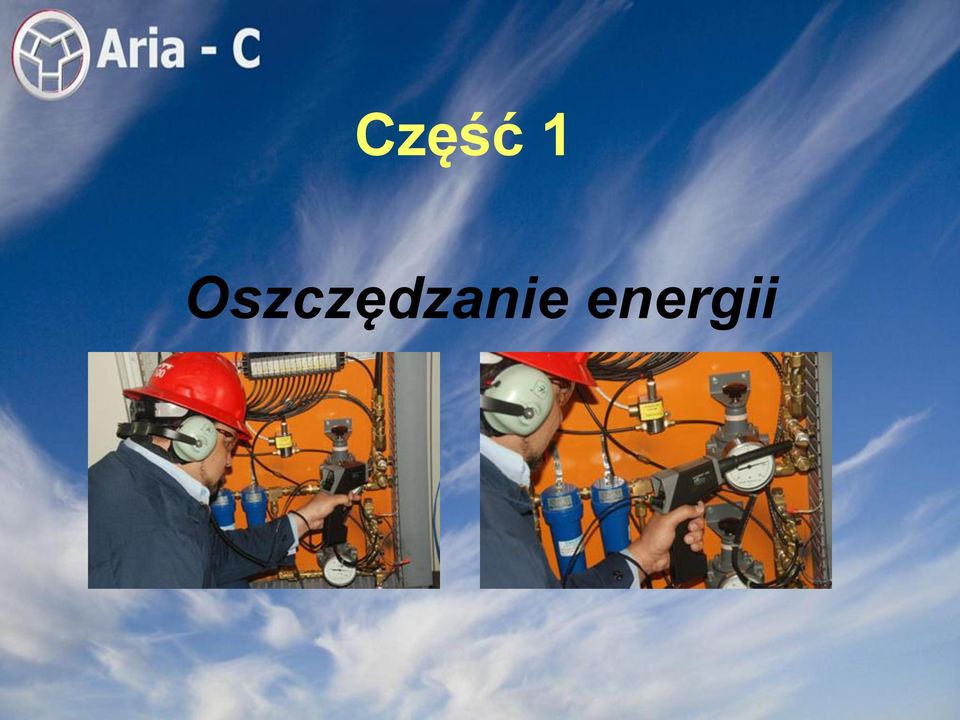

10 Część 1 Oszczędzanie energii

11 Powstawanie wycieków Przepływ turbulentny gazu bądź cieczy generuje ultradźwięki Wysokie ciśnienie Próżnia

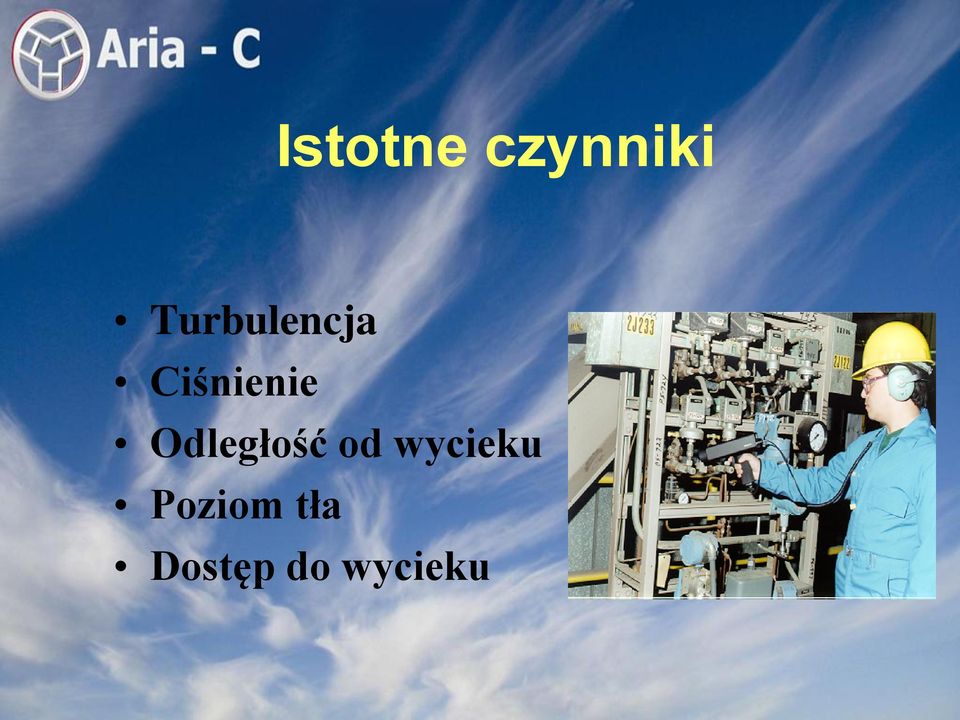

12 Istotne czynniki Turbulencja Ciśnienie Odległość od wycieku Poziom tła Dostęp do wycieku

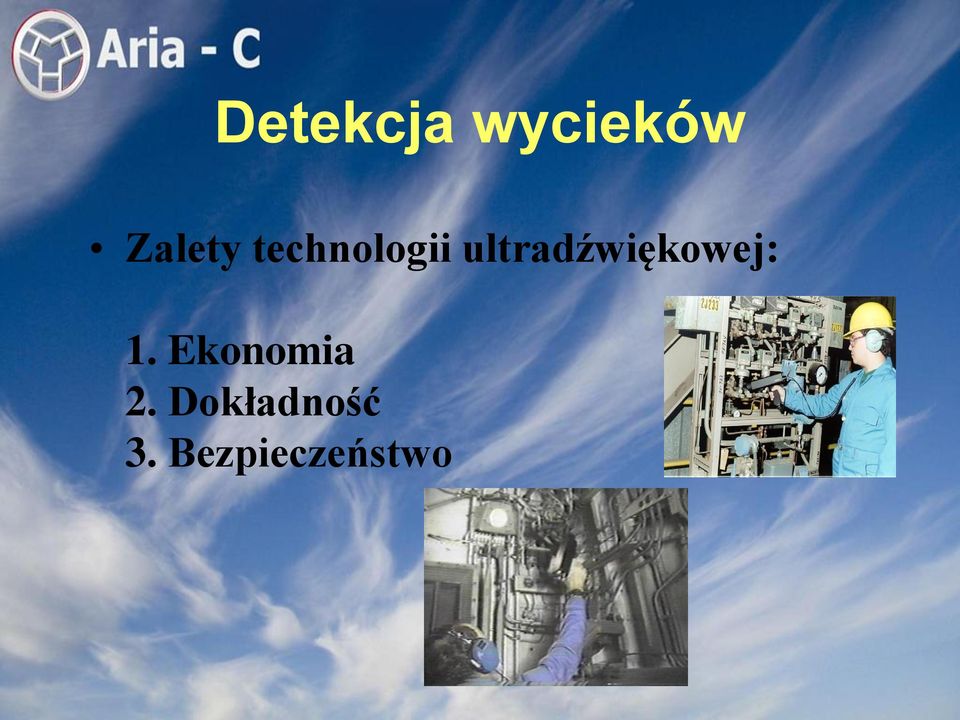

13 Detekcja wycieków Zalety technologii ultradźwiękowej: 1. Ekonomia 2. Dokładność 3. Bezpieczeństwo

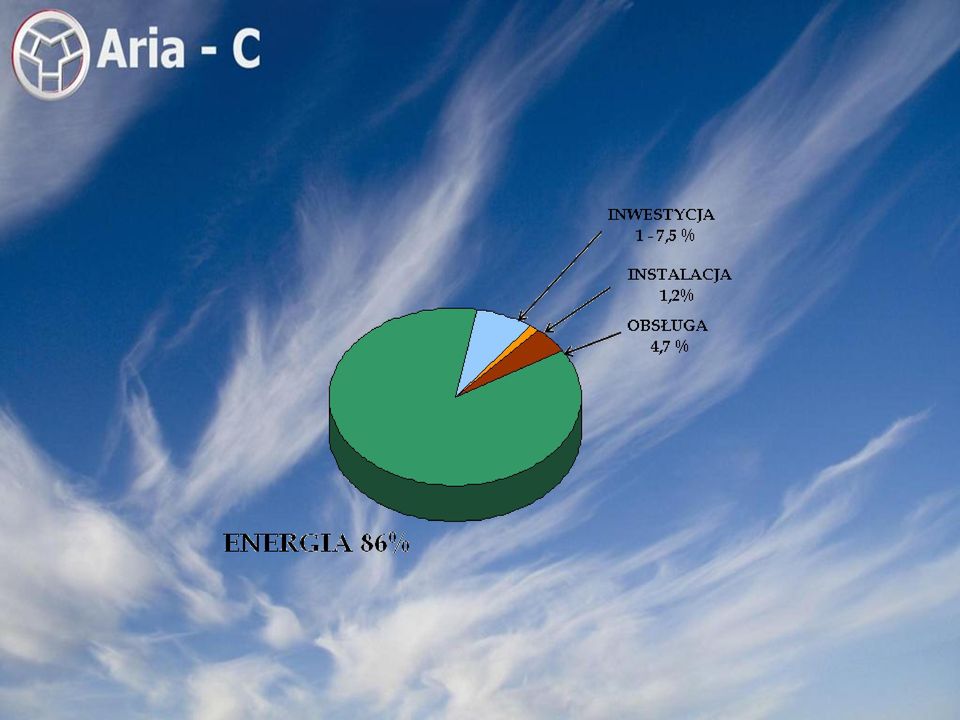

14

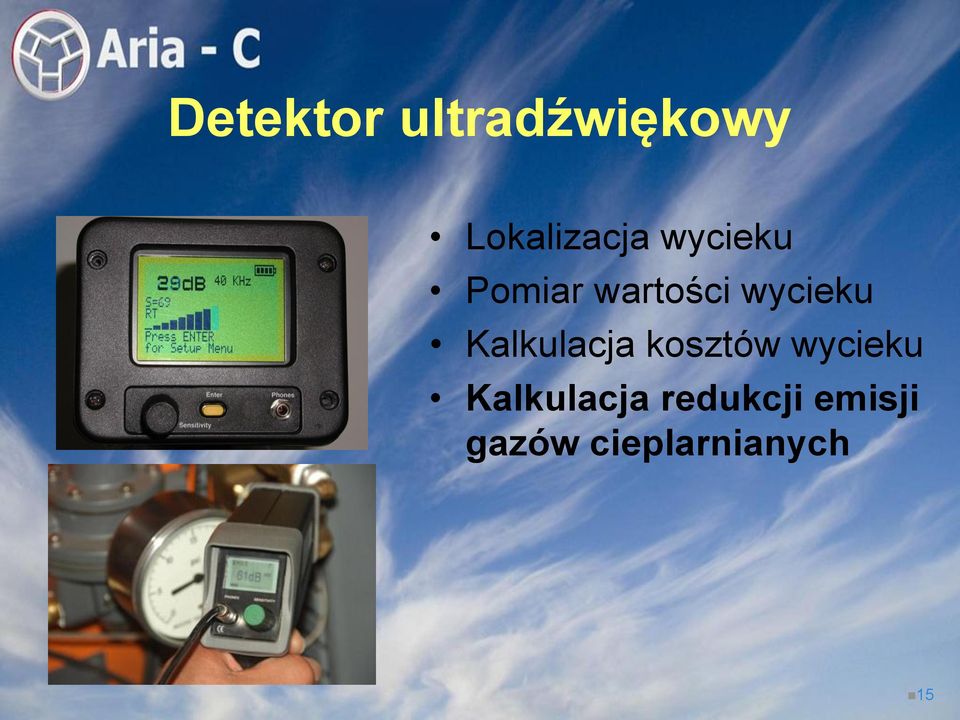

15 Detektor ultradźwiękowy Lokalizacja wycieku Pomiar wartości wycieku Kalkulacja kosztów wycieku Kalkulacja redukcji emisji gazów cieplarnianych 15

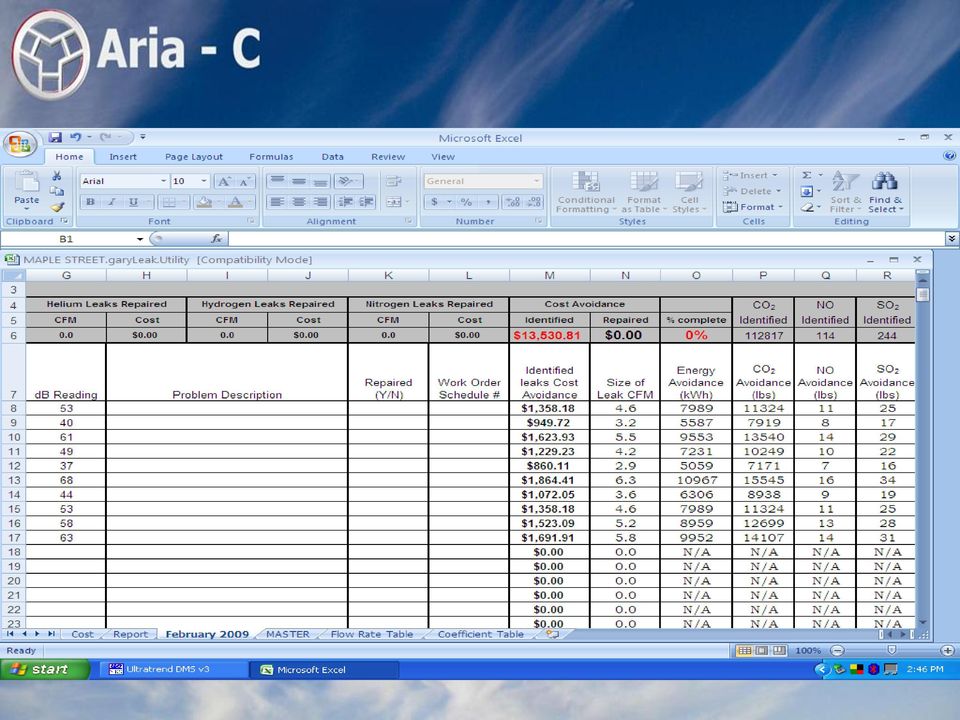

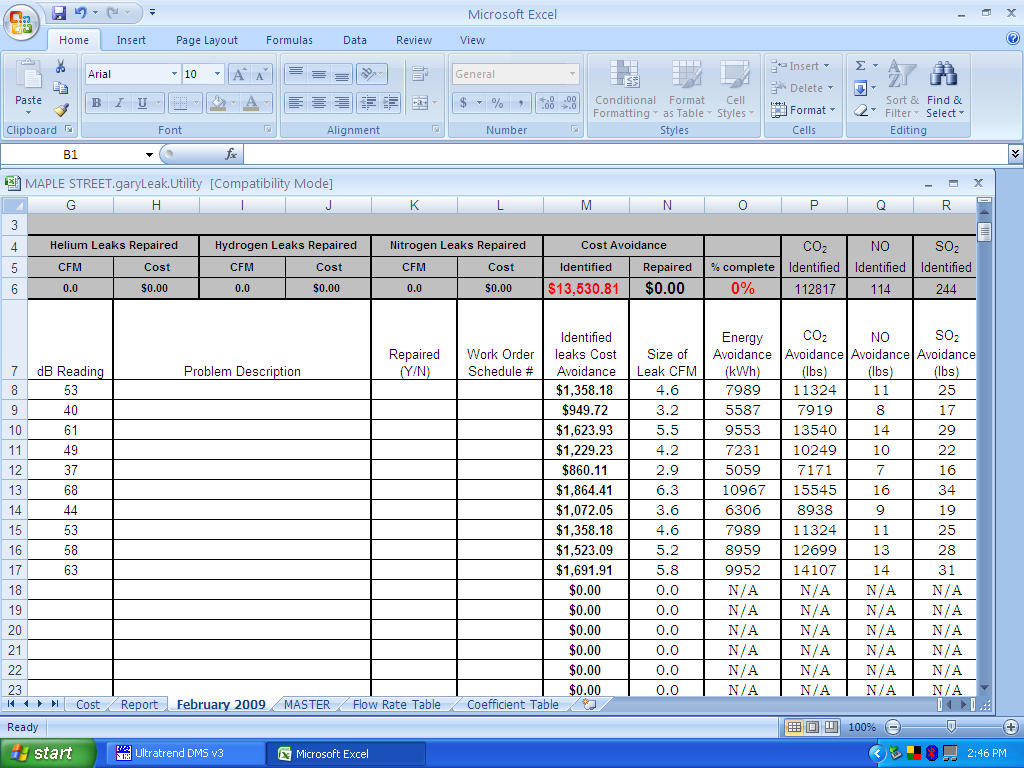

16 Przygotowywanie raportu Detektor mierzy wielkość wycieku wyrażoną w db Uwzględniając roboczo godziny, koszt energii oraz ciśnienie Obliczyć można koszt finansowy wycieku, łączną utratę powietrza oraz emisję gazów cieplarnianych wynikającą z istnienia nieszczelności

17

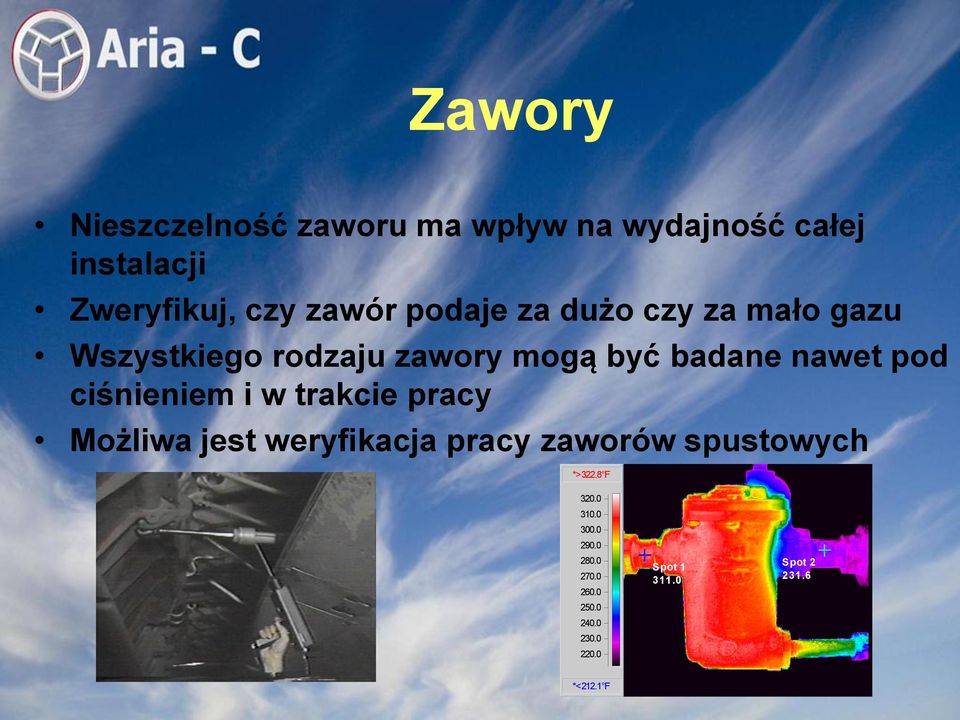

18 Zawory Nieszczelność zaworu ma wpływ na wydajność całej instalacji Zweryfikuj, czy zawór podaje za dużo czy za mało gazu Wszystkiego rodzaju zawory mogą być badane nawet pod ciśnieniem i w trakcie pracy Możliwa jest weryfikacja pracy zaworów spustowych *>322.8 F Spot Spot *<212.1 F

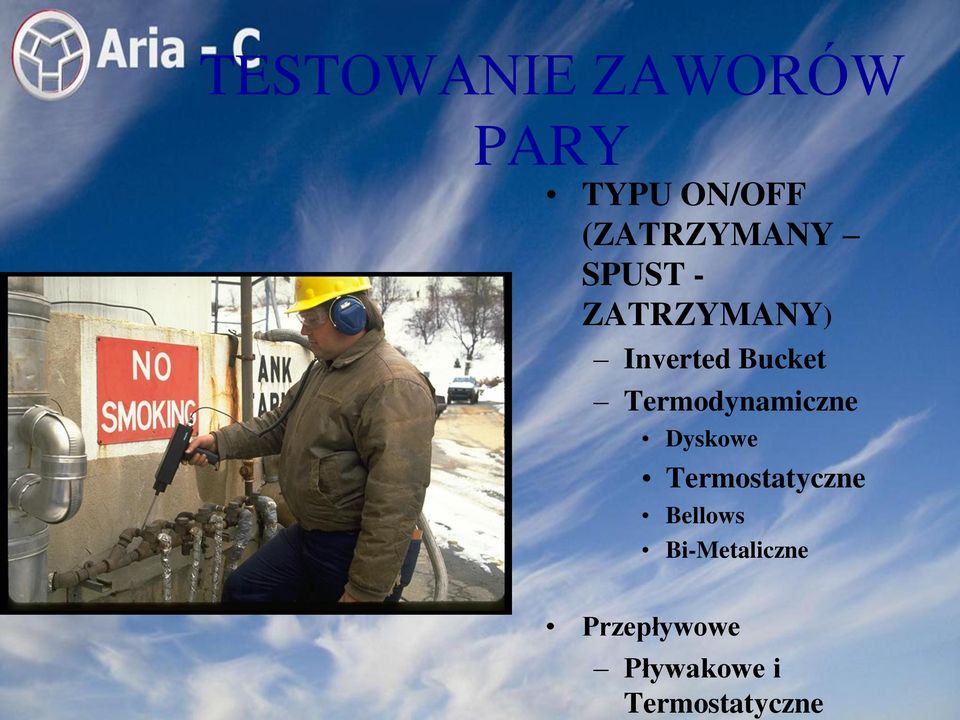

19 TESTOWANIE ZAWORÓW PARY TYPU ON/OFF (ZATRZYMANY SPUST - ZATRZYMANY) Inverted Bucket Termodynamiczne Dyskowe Termostatyczne Bellows Bi-Metaliczne Przepływowe Pływakowe i Termostatyczne

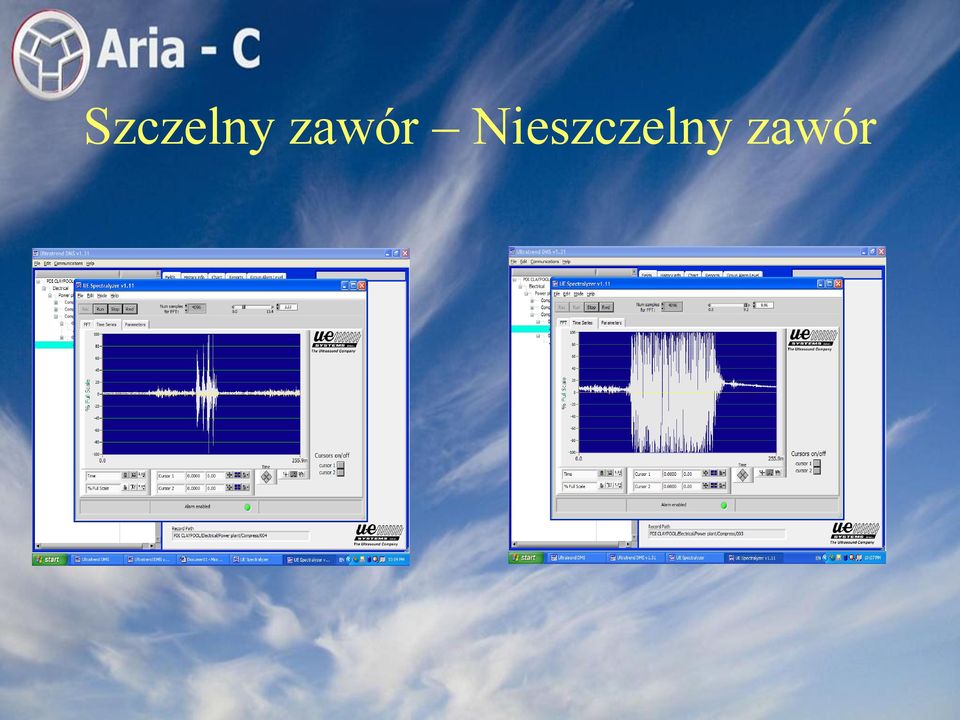

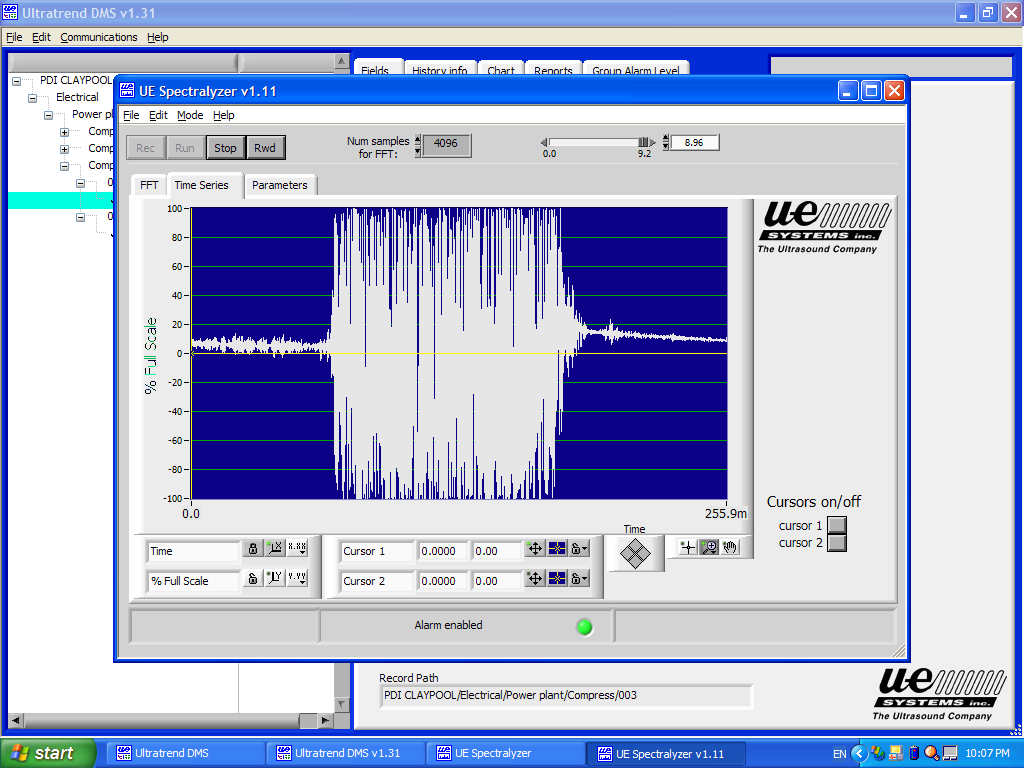

20 Szczelny zawór Nieszczelny zawór

21 Część 2 Rozwiązywanie problemów w układach mechanicznych i elektrycznych

22 Ultradźwiękowa inspekcja urządzeń mechanicznych Skuteczne podczas kontroli jakości Pomiar tendencji i prognozowanie Pomiar łożysk wolnoobrotowych Pomiar smarowania

23 Pomiar łożysk Bardzo precyzyjna metoda badania łożysk wolnoobrotowych 3 typy sugerowanych pomiarów Porównawczy Badanie tendencji Analiza spektrum: Identyfikacja częstotliwości

24 Poziom uszkodzeń Wysokość db powyżej tła 8 db smarowanie 12 db drobne uszkodzenie poziom mikroskopowy 16 db uszkodzenie widoczne uszkodzenie 35+ db BARDZO POWAŻNE USZKODZENIE

25 Analiza akustyczna Osobom zainteresowanym prześlemy pliki dźwiękowe pozwalające stwierdzić stan łożysk metodą porównawczą.

26 ULTRAPROBE 10,000 Cyfrowy system inspekcji ultradźwiękowej Dźwięk może być bezpośrednio zgrywany na kartę pamięci

27 Łożysko 1 Brak niewłaściwych częstotliwości stan dobry

28 Łożysko 2 Obecność niewłaściwych częstotliwości wymaga zbadania

29 Ultradźwiękowy pomiar smarowania urządzeniem GREASE CADDY

30 Analiza akustyczna Osobom zainteresowanym prześlemy pliki dźwiękowe pozwalające stwierdzić poziom smarowania metodą porównawczą.

31 Ultradźwiękowa inspekcja urządzeń elektrycznych

32 Inspekcja urządzeń elektrycznych Pozwala kontrolować obwody bez konieczności odcinania prądu! Zbadaj rozdzielnicę przed otwarciem w celu wykonania pomiaru w podczerwieni: Uniknij uszkodzeń łukiem elektrycznym Posortuj sprzęt przeznaczony do dalszej inspekcji

33 Rozdzielnice Transformatory Izolacje Przekaźnki Bezpieczniki Inspekcja urządzeń elektrycznych *>28.4 F *<23.0 F

34 Inspekcja urządzeń elektrycznych Wysoce efektywne w badaniu instalacji średniego i wysokiego napięcia *>28.4 F *<23.0 F

35 Przykładowy problem >38.5 C <22.8 C

36 Analiza akustyczna Osobom zainteresowanym prześlemy pliki dźwiękowe pozwalające stwierdzić stan różnego rodzaju urządzeń elektrycznych metodą porównawczą.

37 Wnioski Pomiar ultradźwiękowy: Uniwersalny Nie inwazyjny i bezpieczny Znajduje zastosowanie w badaniu każdego medium energetycznego Ponadto pozwala diagnozować urządzenia mechaniczne Wysoce efektywny kosztowo

38 Czy macie Państwo pytania?

39 Dziękuję za uwagę mgr inż. Wojciech Halkiewicz Tel:
