Konstrukcja pompy ciepła powietrze/woda typu Split. Dr hab. Paweł Obstawski
|
|
|
- Jolanta Sadowska
- 6 lat temu
- Przeglądów:
Transkrypt
1 Konstrukcja pompy ciepła powietrze/woda typu Split Dr hab. Paweł Obstawski
2 Zakres tematyczny Układ termodynamiczny najważniejsze elementy i zasada działania. Split i monoblok różnice w budowie urządzeń Montaż urządzenia (jednostki zewnętrznej, jednostki wewnętrznej, połączenia chłodnicze, hydrauliczne, elektryczne) Tryby eksploatacyjne Pompa ciepła typu Split zalety i ograniczenia Pompa ciepła typu Monoblok zalety i ograniczenia
3 Układ termodynamiczny najważniejsze elementy i zasada działania Czynnik chłodniczy
4 Układ termodynamiczny najważniejsze elementy i zasada działania Parametry czynnika chłodniczego wykres ph Ciecz Para przegrzana Para nasycona mokra
5 Układ termodynamiczny najważniejsze elementy i zasada działania Parownik Ciecz 1 Para nasycona mokra Para przegrzana

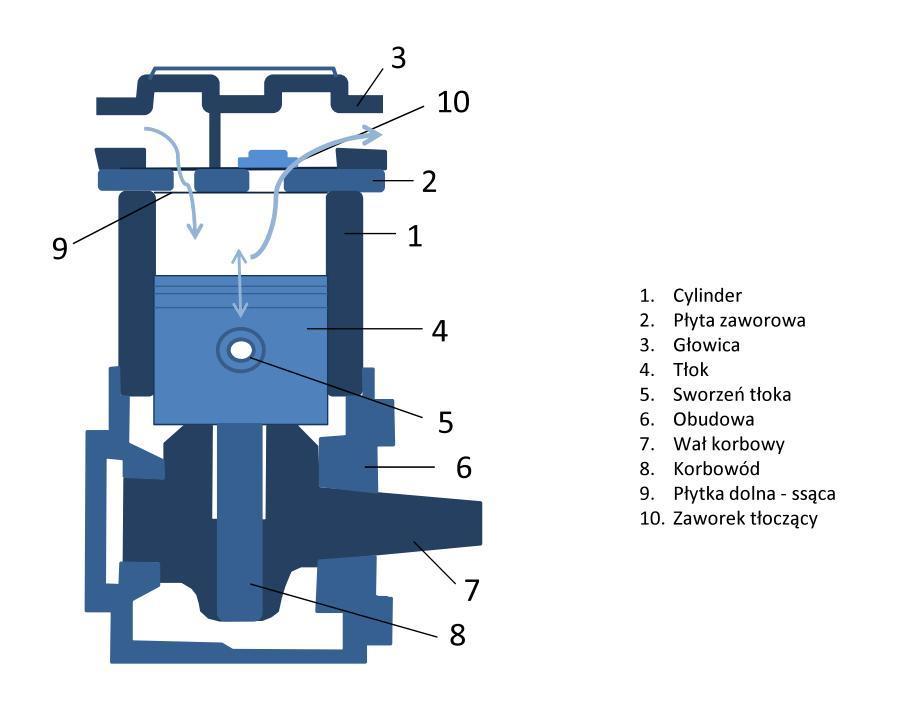

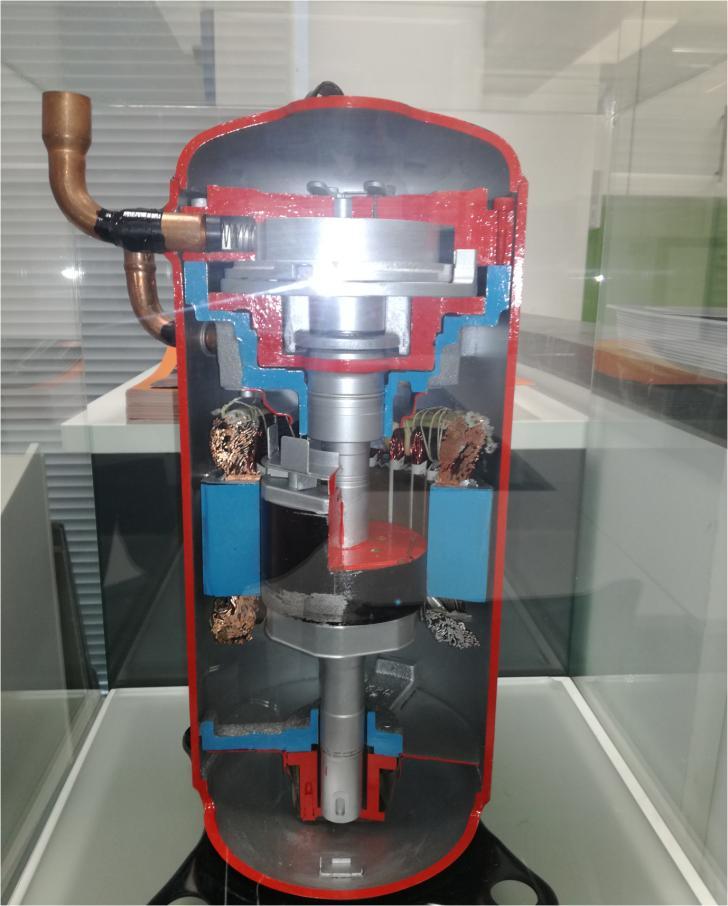

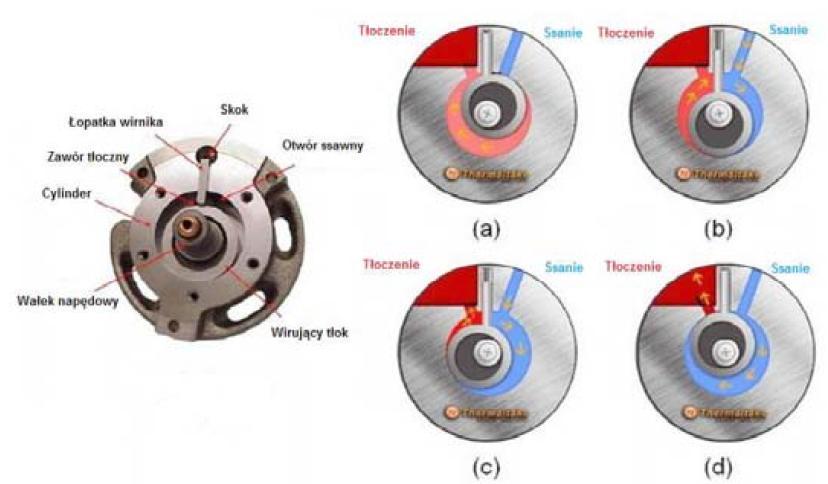

6 Układ termodynamiczny najważniejsze elementy i zasada działania Sprężarka maszyna robocza, za pośrednictwem której doprowadzana jest energia konieczna do podniesienia ciepła z niższego na wyższy poziom temperaturowy. Sprężarka zasysa parę czynnika roboczego z parownika i sprężana ją do ciśnienia, dla którego możliwe jest wykorzystanie jego ciepło skraplania i przegrzania. Najczęściej stosowanymi w pompach ciepła są sprężarki tłokowe i rotacyjne. 2 Ciecz 1 Para przegrzana Para nasycona mokra
7 Układ termodynamiczny najważniejsze elementy i zasada działania Cechy sprężarki rotacyjnej Sprawność 93%-98% Mniej elementów składowych, prostsza konstrukcja Bardziej odporna na zużycie - Bardziej wyważone, lżejsze i mniejsze mniejsze drgania Mniejsze opory elementów ruchomych Wymagają większej precyzji wykonania Większa podatność na rozszczelnianie między stroną niskiego i wysokiego ciśnienia Ze względu na brak zaworu ssącego stopień przegrzania jest znacznie niższy i ciągły Mniejszy hałas Sprężarka serce pompy ciepła Czas eksploatacja lat, moc nominalna nie większa jak 2,5kW
8 Układ termodynamiczny najważniejsze elementy i zasada działania Skraplacz 3 2 Ciecz 1 Para nasycona mokra Para przegrzana
9 Układ termodynamiczny najważniejsze elementy i zasada działania Urządzenia rozprężne Zadanie - rozprężanie czynnika roboczego znajdującego się w stanie ciekłym od ciśnienia skraplania do ciśnienia parowania, a także regulacja przepływu masy strumienia czynnika roboczego, adekwatnie do obciążenia parownika. Rodzaj stosowanych konstrukcji zależy od wielkości urządzenia i rodzaju parownika. 3 2 Ciecz 4 1 Para nasycona mokra Para przegrzana
10 Czynnik termodynamiczny Punkt krytyczny adiabata (S = const) izoterm (T = const) S = entropia = energia wewnętrzna
11 Typy powietrznych pomp ciepła Zabudowa wewnętrzna Powietrze woda Monoblok Split Zabudowa zewnętrzna
12 Budowa urządzenia
13 Budowa urządzenia VITOCAL 300-A Hermetyczny układ chłodniczy VITOCAL 350-A VITOCAL 200-S Nie hermetyczny układ chłodniczy
14 Montaż urządzenia
15 Montaż - pomieszczenie Pompy powietrzne monoblok montaż wewnętrzny lub zewnętrzny VITOCAL 300-A

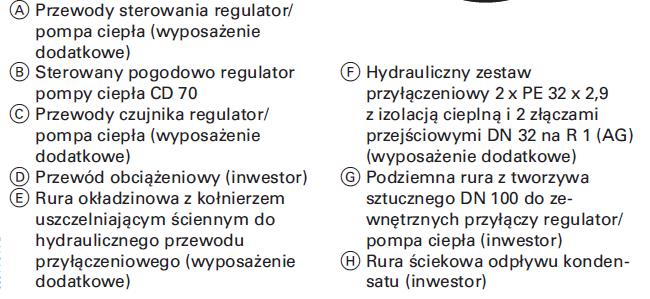

16 MONOBLOK - montaż jednostki zewnętrznej Monoblok montaż jednostki zewnętrznej
17 MONOBLOK - montaż jednostki zewnętrznej

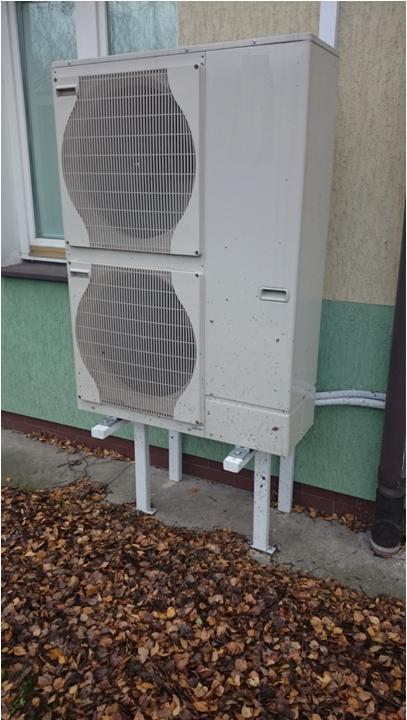

18 SPLIT - montaż jednostki zewnętrznej

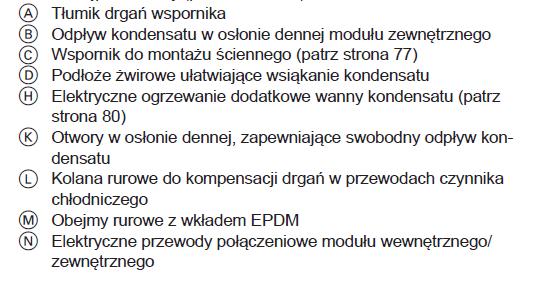

19 SPLIT - montaż jednostki zewnętrznej Montaż posadowienie agregatu
20 SPLIT - montaż jednostki zewnętrznej Montaż posadowienie agregatu

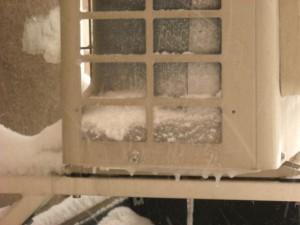

21 SPLIT - montaż jednostki zewnętrznej Montaż posadowienie agregatu alacja-systemu-ogrzewania-geotermicznego Odpływ kondensatu
22 Montaż jednostki zewnętrznej - hałas
23 Montaż - Hałas W przypadku pomp ciepła instalowanych na zewnątrz, pomiarowi poddawane są imisje dźwięków pomieszczeń najsilniej na nie narażonych i wymagających ochrony. Dla precyzyjnego ustalenia tych wartości miarodajne są imisje dźwięków na zewnątrz budynku, w odległości 0,5 m od środka otwartego okna. Wskaźniki, których nie należy przekraczać, określa Polska Norma PN-B (Norma akustyczna). Zgodnie z Polską Normą PN-B pomieszczeniami wymagającymi ochrony przed hałasem, są: pokoje dzienne i sypialnie pokoje dziecięce gabinety/biura sale lekcyjne i seminaryjne Dopuszczalna wartość imisji dźwięku przy odbiorcy wynosi w dzień 55dB(A) w nocy 40dB(A)
24 Montaż - Hałas W celu akustycznej oceny planowanego miejsca usytuowania pompy ciepła należy obliczyć spodziewane poziomy ciśnienia dźwięku w pomieszczeniach wymagających ochrony przed hałasem.

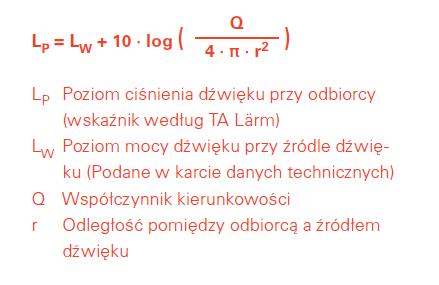

25 Montaż - Hałas Przy 1 m odległości poziom ciśnienia dźwięku zmniejsza się o : 68dB(A) 5dB(A) = 62dB(a) Przy 4 m odległości poziom ciśnienia dźwięku zmniejsza się o : 68dB(A) 17dB(A) = 51dB(a) Vitocal 200 S Tryb nocny Przy 8 m odległości poziom ciśnienia dźwięku zmniejsza się o : 63dB(A) 23dB(A) = 40dB(a) Pompa może zostać umieszczona w odległości 8m od pomieszczenia wymagającego ochrony
26 Montaż układu chłodniczego
27 VITOCAL 300-A Montaż układu chłodniczego VITOCAL 350-A VITOCAL 200-S
28 Montaż ścieżka chłodnicza
29 Montaż ścieżka chłodnicza
30 Montaż ścieżka chłodnicza W moduł wewnętrzny wypełniony jest zazwyczaj czynnikiem chłodniczym. W dokumentacji podana jest minimalna i maksymalna długość ścieżki chłodniczej, różnica wysokości oraz liczba zakrętów
31 Montaż ścieżka chłodnicza W dokumentacji podana średnica przewodów rurowych
32 Montaż - przyłącze elektryczne
33 Montaż - Przyłącze elektryczne
34 Montaż - Przyłącze elektryczne
35 Układ regulacji pracą
36 Układ regulacji pracą SPLIT - dwa odrębne układy regulacji MONOBLOK jeden regulator
37 Konfiguracja hydrauliczna instalacji
38 Konfiguracja hydrauliczna instalacji Zasobnik buforowy SPLIT MONOBLOK
39 Zasobnik ciepłej wody użytkowej MONOBLOK- zasobnik CWU SPLIT - zasobnik CWU
40 Tryby eksploatacji pompy ciepła
41 Tryby eksploatacji pompy ciepła VITOCAL 300-A Aktywne grzanie i aktywne chłodzenie VITOCAL 350-A VITOCAL 200-S
42 Active cooling
43 Tryby eksploatacji pompy ciepła VITOCAL 300-A Dolne źródło - powietrzne atmosferyczne VITOCAL 350-A VITOCAL 200-S
44 Pompy ciepła powietrze woda dolne źródło ciepła powietrze atmosferyczne Tryby eksploatacji pompy ciepła pompa ciepła powietrze - woda pracuje do 20 C. Przy 5 C punkt biwalentny. Praca pompy wspomagana jest nagrzewnicą przepływową. Monoenergetyczna (biwalentna) Biwalentna równoległa Biwalentna alternatywna Biwalentna alternatywno - równoległa
45 zalety wady ograniczenia Monoblok Hermetyczna budowa układu chłodniczego Możliwość aktywnego chłodzenia - Możliwość zamarznięcia wody w układzie łączącym jednostki (Konieczność montaży dodatkowego wymiennika płytowego) - Niskotemperaturowe odbiorniki ciepła Możliwość współpracy z różnymi źródłami ciepła w tzw. hybrydowym systemie zasilania - Imisja hałasu przez jednostkę zewnętrzną Split Aktywne chłodzenie - Nie hermetyczna budowa układu chłodniczego Możliwość współpracy z różnymi źródłami ciepła w tzw. hybrydowym systemie zasilania - Niskotemperaturowe odbiorniki ciepła Zintegrowany zasobnik CWU - Konieczność doboru zasobnika CWU - Imisja hałasu przez jednostkę zewnętrzną
46 Dziękuję za uwagę
