HYDROLUX HL 7000 Elektro-akustyczny detektor nieszczelności z mikrofonem ziemnym, uniwersalnym drążkiem i czujnikiem gazu W pełni bezprzewodowy dzięki technologii Bluetooth Intuicyjna obsługa z

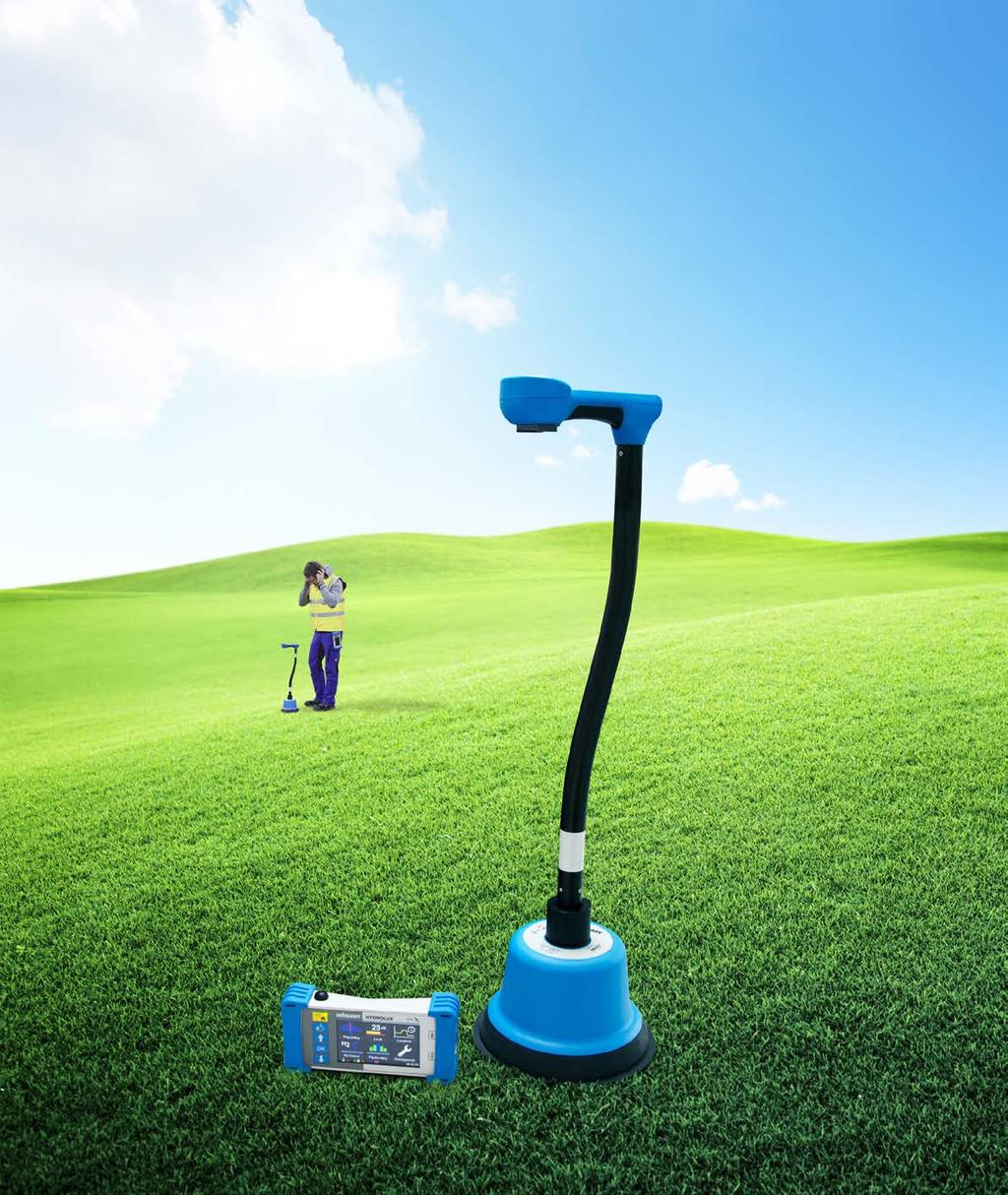

1 HYDROLUX HL 7000 Elektro-akustyczny detektor nieszczelności z mikrofonem ziemnym, uniwersalnym drążkiem i czujnikiem gazu W pełni bezprzewodowy dzięki technologii Bluetooth Intuicyjna obsługa z czytelnym, kolorowym wyświetlaczem Zawsze gotowy do pracy dzięki wydajnemu akumulatorowi litowo-jonowemu Wbudowany odbiornik GPS Redukcja szumów pochodzących ze środowiska zewnętrznego Analiza częstotliwościowa Opcjonalnie: możliwość podłączenia czujnika gazu

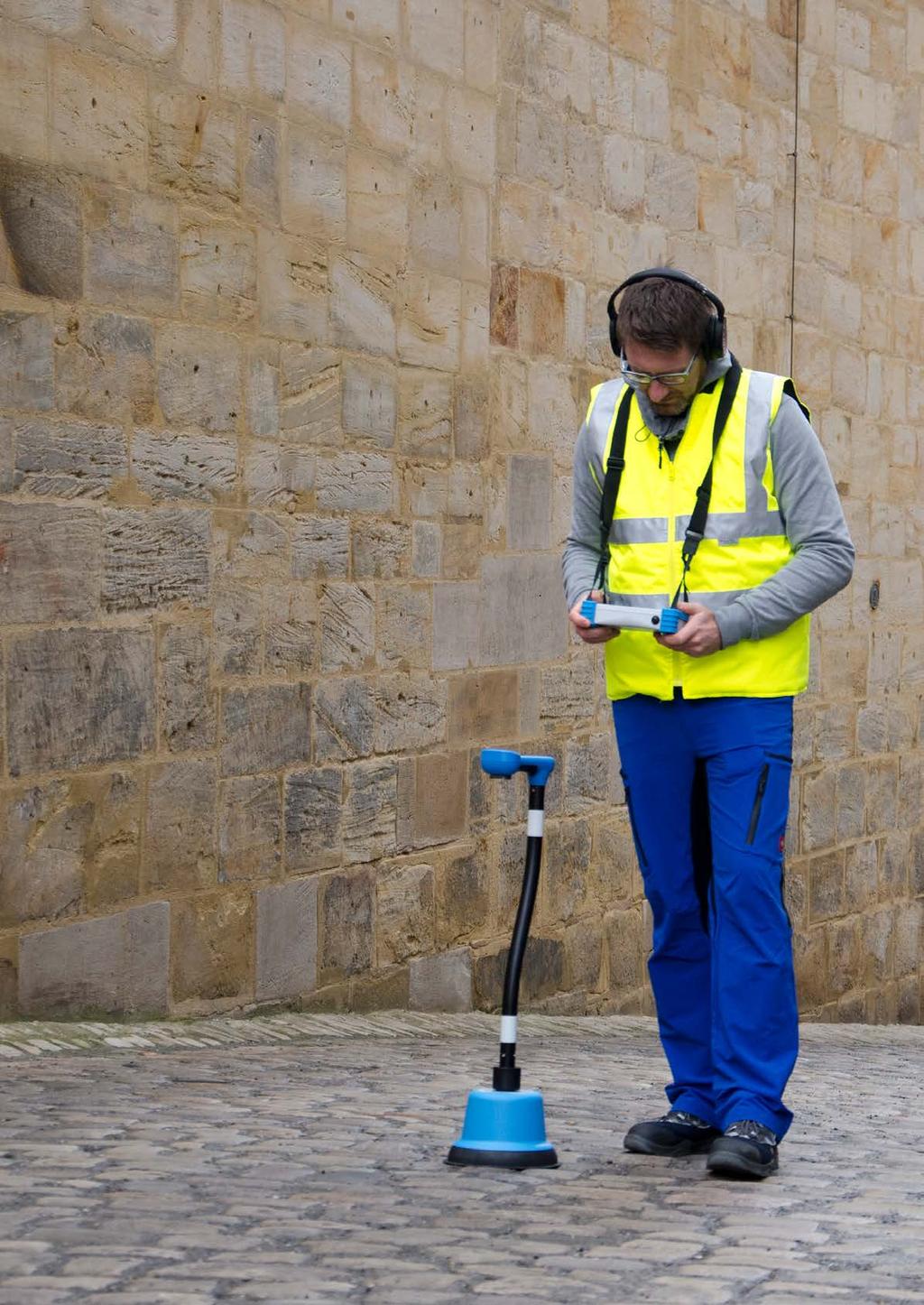

Usłysz i zobacz wycieki W czasie gdy rura jest uszkodzona, wyciekająca z niej woda generuje dwa rodzaje szumów, które rozchodzą się w różny sposób.

Za pomocą mikrofonu ziemnego Hydrolux w chwytuje ten szum i graficznie przedstawia jego poziom oraz spektrum częstotliwości. 2. Wyciekająca woda generuje wewnątrz rury falę ciśnieniową.

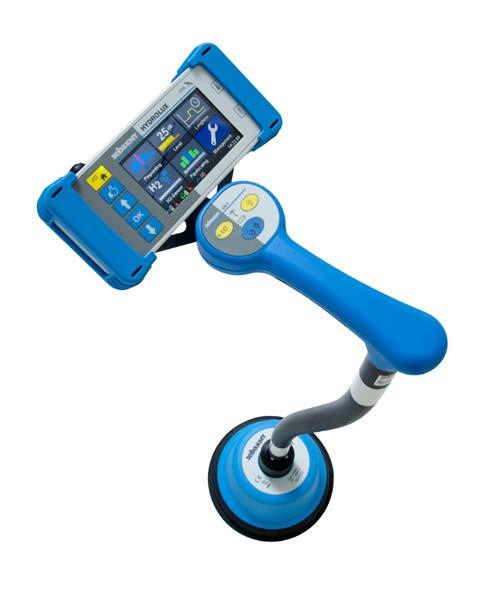

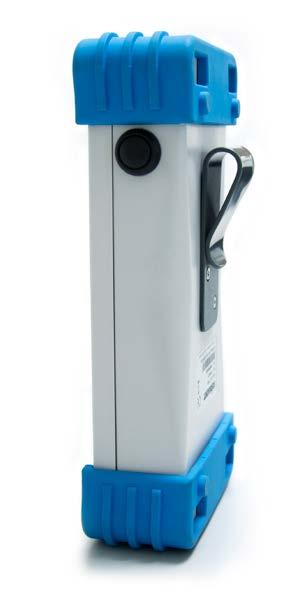

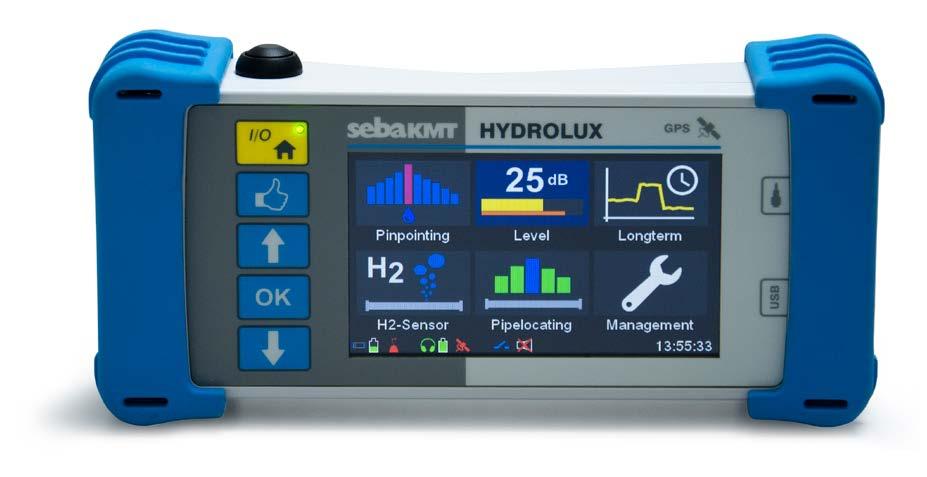

2 Usłysz i zobacz wycieki W czasie gdy rura jest uszkodzona, wyciekająca z niej woda generuje dwa rodzaje szumów, które rozchodzą się w różny sposób. sprawia, że te dwa rodzaje szumów są dla Ciebie słyszalne i widzialne: 1. Wyciekająca woda generuje bezpośrednio w miejscu wycieku szum, który jest przenoszony przez ziemię aż do jej powierzchni. Za pomocą mikrofonu ziemnego Hydrolux w chwytuje ten szum i graficznie przedstawia jego poziom oraz spektrum częstotliwości. 2. Wyciekająca woda generuje wewnątrz rury falę ciśnieniową. Dzięki zestawowi Hydrolux z podłączonym mikrofonem tę falę możesz usłyszeć jako szum wycieku, nawet przy odległych od miejsca wycieku elementach rurociągu (zasuwach, hydrantach, przyłączach itp.). Głównym elementem zestawu jest intuicyjna jednostka sterownicza. Wszystkie niezbędne pozycje menu i zarejestrowane dane pomiarowe są przedstawiane na czytelnym, wysokiej rozdzielczości, 4.3 calowym kolorowym ekranie dotykowym. Nawigacja po menu jest bardzo łatwa i intuicyjna. Niezwykle lekka (600 g), a zarazem wytrzymała jednostka sterownicza może być używana na wiele sposobów: zawieszona na pasku, przytwierdzona do uniwersalnego drążka bądź przypięta klamrą do spodni lub paska. Urządzenie możesz przenosić tak, jak tego potrzebujesz, adekwatnie do sytuacji. Dla pracy bez zmęczenia.

3 Dzięki zintegrowanej technologii Bluetooth koniec z niewygodnymi kablami między jednostką sterowniczą, słuchawkami i czujnikami. Sygnały zakłócające, spowodowane np. wiatrem bądź połączeniami kabli są już przeszłością. Możesz więc w pełni skoncentrować się na szumie z wycieku.

Praktyczne zastosowania System lokalizacji wycieków HL 7000 zapewnia Ci szeroką gamę możliwości lokalizacji nieszczelności,

Dzięki wydajnemu akumulatorowi litowo-jonowemu prace trwające ponad 10 godzin nie są już problemem.

separuje niezwykle niskie częstotliwości wycieków z rurociągów wykonanych z miękkich materiałów, takich jak PVC czy PE, a

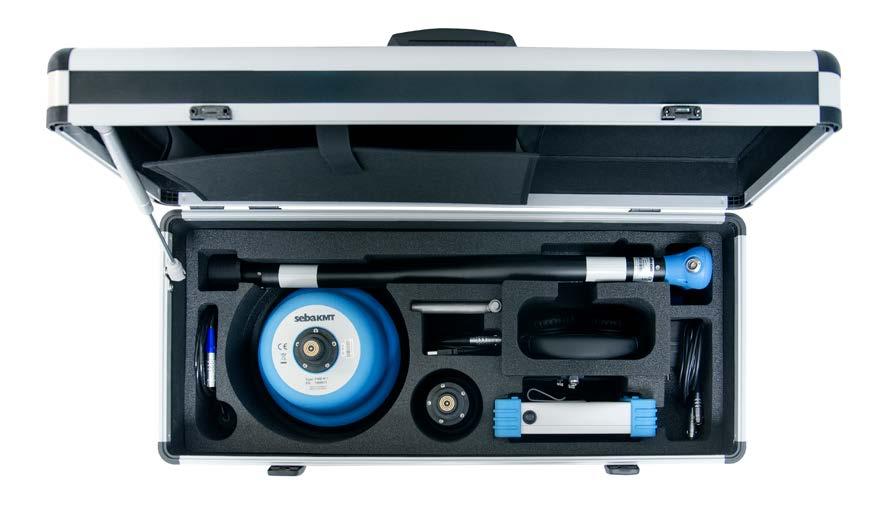

Każdy element systemu HL 7000 ma dedykowane miejsce w wytrzymałej walizce transportowej, pełniącej również rolę stacji

Wszystkie podzespoły z ładowalnymi akumulatorami takie jak jednostka terownicza, drążek uniwersalny i słuchawki Bluetooth mogą

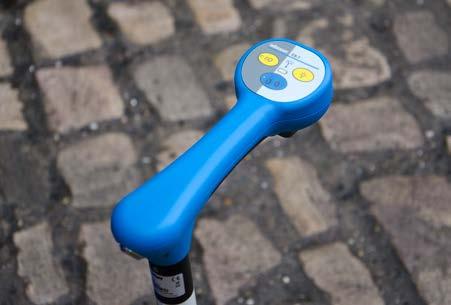

4 Praktyczne zastosowania System lokalizacji wycieków HL 7000 zapewnia Ci szeroką gamę możliwości lokalizacji nieszczelności, dzięki modułowej konstrukcji i automatycznej rejestracji czujnikami 360. Dzięki wydajnemu akumulatorowi litowo-jonowemu prace trwające ponad 10 godzin nie są już problemem. Oferuje funkcję Bluetooth, a chroniony przed wiatrem piezoelektryczny mikrofon ziemny z funkcją wstępnego wzmocnienia sygnału separuje niezwykle niskie częstotliwości wycieków z rurociągów wykonanych z miękkich materiałów, takich jak PVC czy PE, a także wysokie częstotliwości przy nieszczelności rur stalowych lub żeliwnych. Każdy element systemu HL 7000 ma dedykowane miejsce w wytrzymałej walizce transportowej, pełniącej również rolę stacji ładowania akumulatorów. Wszystkie podzespoły z ładowalnymi akumulatorami takie jak jednostka terownicza, drążek uniwersalny i słuchawki Bluetooth mogą być ładowane dzięki wbudowanym rzewodom zasilającym. Końcówka dotykowa do powierzchni płaskich Końcówka do powierzchni nierównych trójnóg Mikrofon uniwersalny PAM CORR-2 (opcja) Mikrofon prętowy PAM T 7 (opcja) Podpórka do PAM T 7 (opcja) Mikrofon ziemny PAM W-7 i drążek uniwersalny CS-7 Czujnik gazu próbnego PAM H-7 (opcja) Słuchawki Bluetooth Jednostka sterownicza HLE 7000

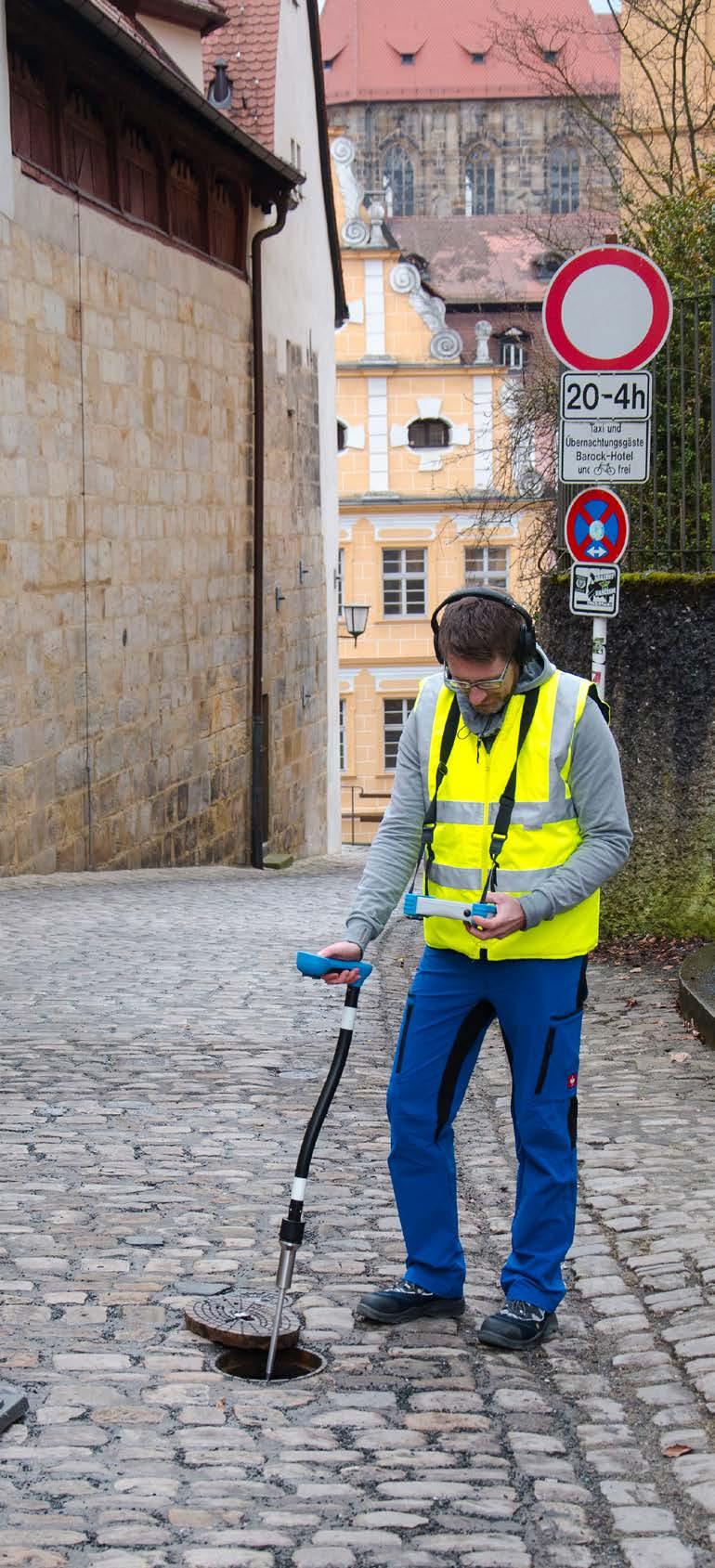

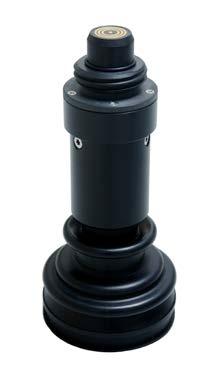

Mikrofon prętowy Mikrofon prętowy, także przesyła sygnał szumów poprzez transmisję

do sieci (np. trzpień zasuwy, hydrant, itp.). Pełni wtedy tzw.

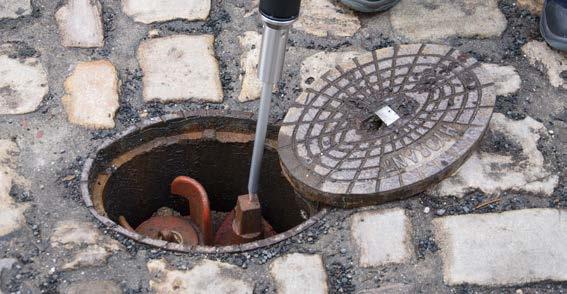

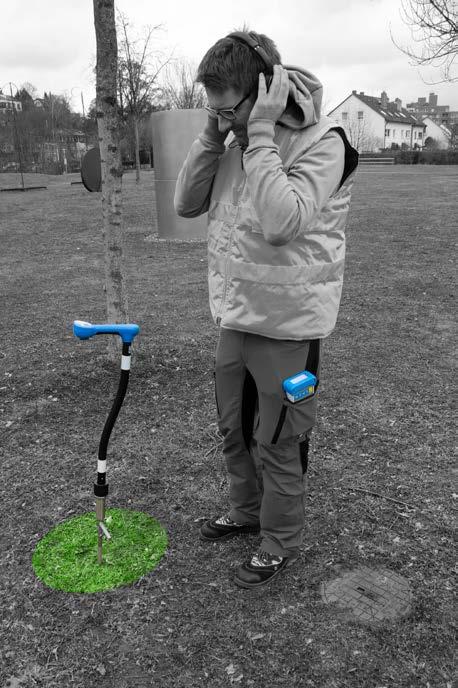

5 Mikrofon prętowy Mikrofon prętowy, także przesyła sygnał szumów poprzez transmisję Bluetooth i tak samo jak mikrofon ziemny udostępnia funkcję wstępnego wzmocnienia sygnału. Czujnik prętowy jest więc idealną alternatywą do odsłuchiwaniu szumów w miejscu dostępu do sieci (np. trzpień zasuwy, hydrant, itp.). Pełni wtedy tzw. funkcję drążka pomiarowego. Mikrofonu prętowego można także do punktowej lokalizacji wycieków w terenie o powierzchni nieutwardzonej (np. trawnik, pole itp.) poprzez bezpośrednie wbijanie czujnika w grunt.

Opcjonalnie z czujnikiem gazu Czasami metody akustyczne okazują się niewystarczające do precyzyjnego

W takich przypadkach HL 7000 oferuje możliwość podłączenia czujnika gazu próbnego (wodoru i azotu).

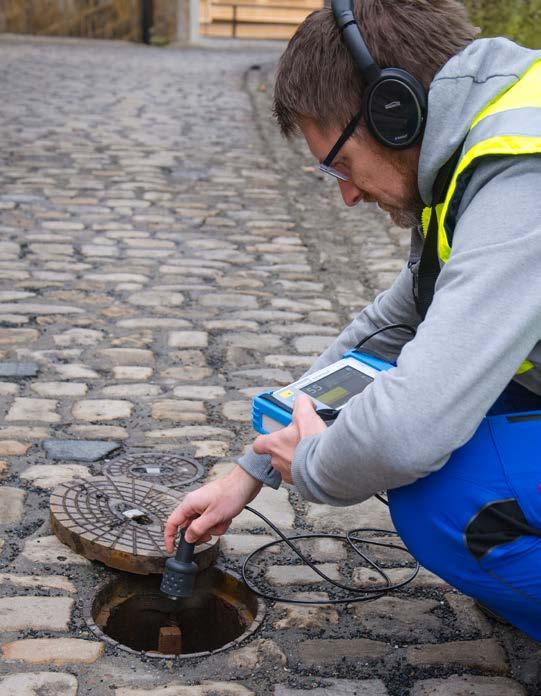

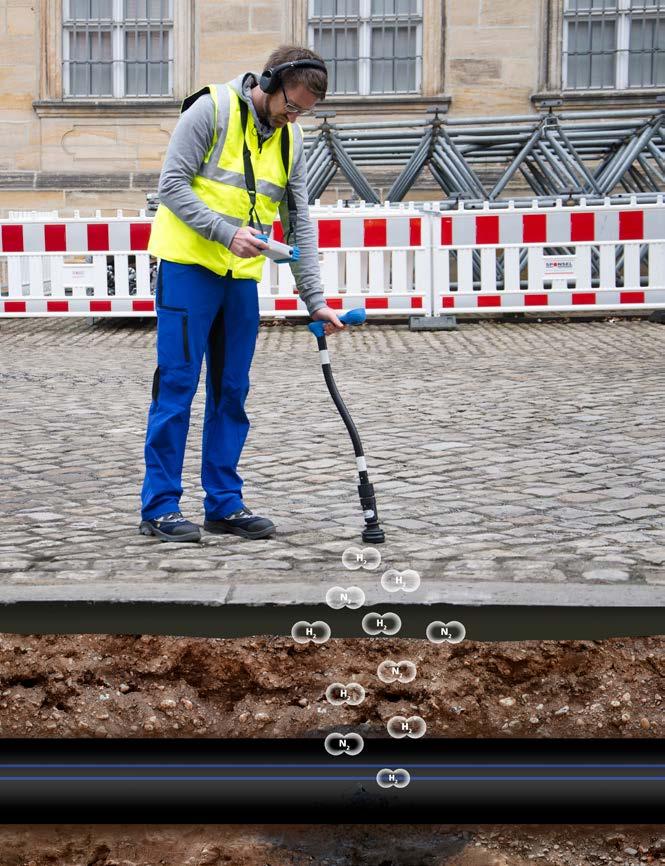

6 Opcjonalnie z czujnikiem gazu Czasami metody akustyczne okazują się niewystarczające do precyzyjnego zlokalizowania miejsca wycieku. W takich przypadkach HL 7000 oferuje możliwość podłączenia czujnika gazu próbnego (wodoru i azotu). Dzięki 360 czujnikom rejestrującym, automatycznej detekcji czujnika i połączeniu Bluetooth jest to szybka i prosta czynność. Po prostu przyłącz czujnik do uniwersalnego drążka i wykryj obecność mieszanki wodoru i azotu na powierzchni. Czujnik gazu próbnego PAM H-7 (opcja) Oprócz rejestratorów szumu i detektorów gazu, możesz skorzystać z uniwersalnego mikrofonu przewodowego. Może on być podłączony bezpośrednio do jednostki sterowniczej HL Dzięki temu możesz wygodnie posłuchać wnętrza rurociągu w celu rozróżnienia między szumem wycieku a ewentualnymi zakłóceniami. Mikrofon piezoelektryczny PAM CORR-2 (opcja)

Oprogramowanie i obsługa Usłysz i zobacz wycieki: histogram pomiarów Jednoczesne wskazanie bieżącej i minimalnej wartości Redukcja szumów pochodzących od środowiska zewnętrznego

rejestrowania dźwięku: pomiary ciągłe przez 3, 15, 30 minut Pomiary poziomu Oprócz wykorzystaniu sprawdzonej już w poprzednich generacjach geofonów serii Hydrolux technologii analizy

Pomiary długotrwałe Zmiana poziomu szumu może być zarejestrowana w czasie rzeczywistym, a wpływ zewnętrznych zakłóceń wykluczony poprzez zamknięcie zaworu sieciowego.

Lokalizacja punktowa Możesz wyświetlić poziom szumu w miejscach pomiarów wykonanych wzdłuż rurociągu w celu określenia maksymalnego natężenia szumu.

7 Oprogramowanie i obsługa Usłysz i zobacz wycieki: histogram pomiarów Jednoczesne wskazanie bieżącej i minimalnej wartości Redukcja szumów pochodzących od środowiska zewnętrznego Długotrwałe rejestrowanie dźwięku Analiza częstotliwościowa zarejestrowanych szumów Elastyczne dopasowanie filtra z dziewięcioma łatwo konfigurowalnymi przebiegami filtru Funkcja rejestrowania dźwięku: pomiary ciągłe przez 3, 15, 30 minut Pomiary poziomu Oprócz wykorzystaniu sprawdzonej już w poprzednich generacjach geofonów serii Hydrolux technologii analizy dwusegmentowej (DSA) użytkownik może jednocześnie w tym samym czasie analizować całe spektrum odbieranego szumu i na ich podstawie stwierdzić nieszczelność. Pomiary długotrwałe Zmiana poziomu szumu może być zarejestrowana w czasie rzeczywistym, a wpływ zewnętrznych zakłóceń wykluczony poprzez zamknięcie zaworu sieciowego. Lokalizacja rurociągu W połączeniu z lokalizatorem rurociągu RSP-3 masz niebywałą możliwość na łatwe lokalizowanie przebiegu trasy plastikowych rurociągów. Lokalizacja punktowa Możesz wyświetlić poziom szumu w miejscach pomiarów wykonanych wzdłuż rurociągu w celu określenia maksymalnego natężenia szumu. Pozycja GPS, poziom oraz sygnały dźwiękowe są automatycznie rejestrowane w każdym punkcie pomiarowym. Końcowe pomiary mogą być zachowane w pamięci urządzenia i wyświetlone na mapie na komputerze PC przy użyciu oprogramowania HydroluxView. Zapisane nagrania szumów wycieków mogą być odtworzone poprzez zwykłe kliknięcie myszką.

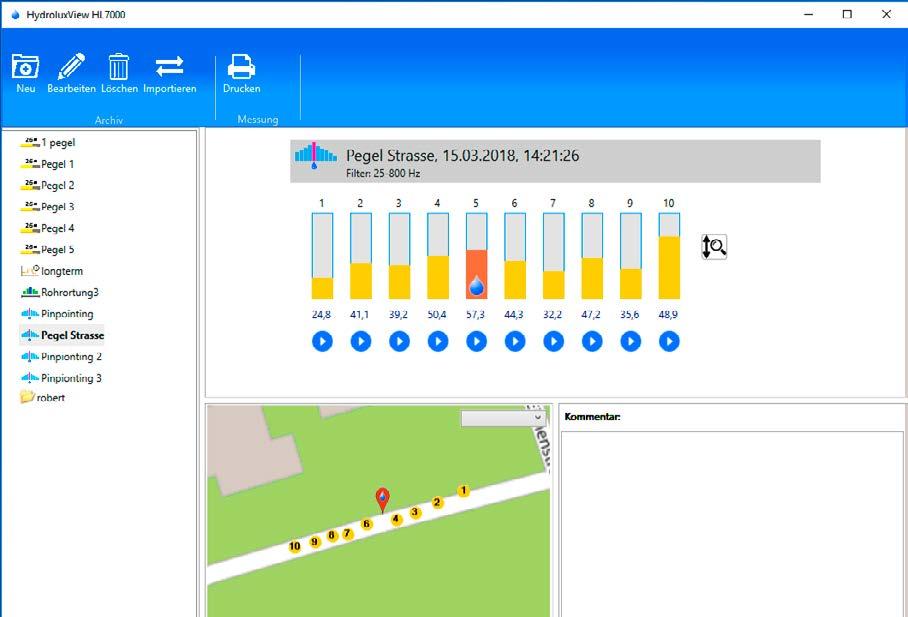

Rejestrowanie danych żaden problem Jednostka sterownicza HL 7000 posiada ustandaryzowany, wbudowany moduł GPS, który pozwala zachować pozycję, czas i datę przeprowadzonych pomiarów.

8 Rejestrowanie danych żaden problem Jednostka sterownicza HL 7000 posiada ustandaryzowany, wbudowany moduł GPS, który pozwala zachować pozycję, czas i datę przeprowadzonych pomiarów. Diagności przeprowadzający lokalizację wycieku po zakończeniu pomiarów mogą przesłać zebrane dane pomiarowe, pozycję, a nawet nagrania szumów na komputer PC poprzez kabel USB, a następnie przygotować na ich podstawie dokumentację/raporty z niezbędnymi parametrami bądź po prostu wydrukować wyniki przy pomocy oprogramowania PC HydroluxView. Megger Sp. z o.o. Słoneczna 42A, Stara Iwiczna Tel seba.pl@megger.com Twój Przedstawiciel: HYDROLUX-7000_BR_PL_V01a.pdf
