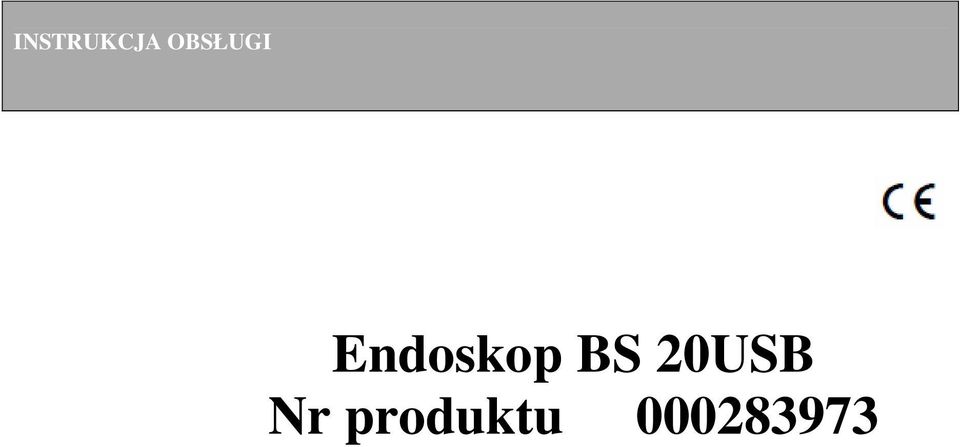

INSTRUKCJA OBSŁUGI. Endoskop BS 20USB Nr produktu

Transkrypt

1 INSTRUKCJA OBSŁUGI Endoskop BS 20USB Nr produktu

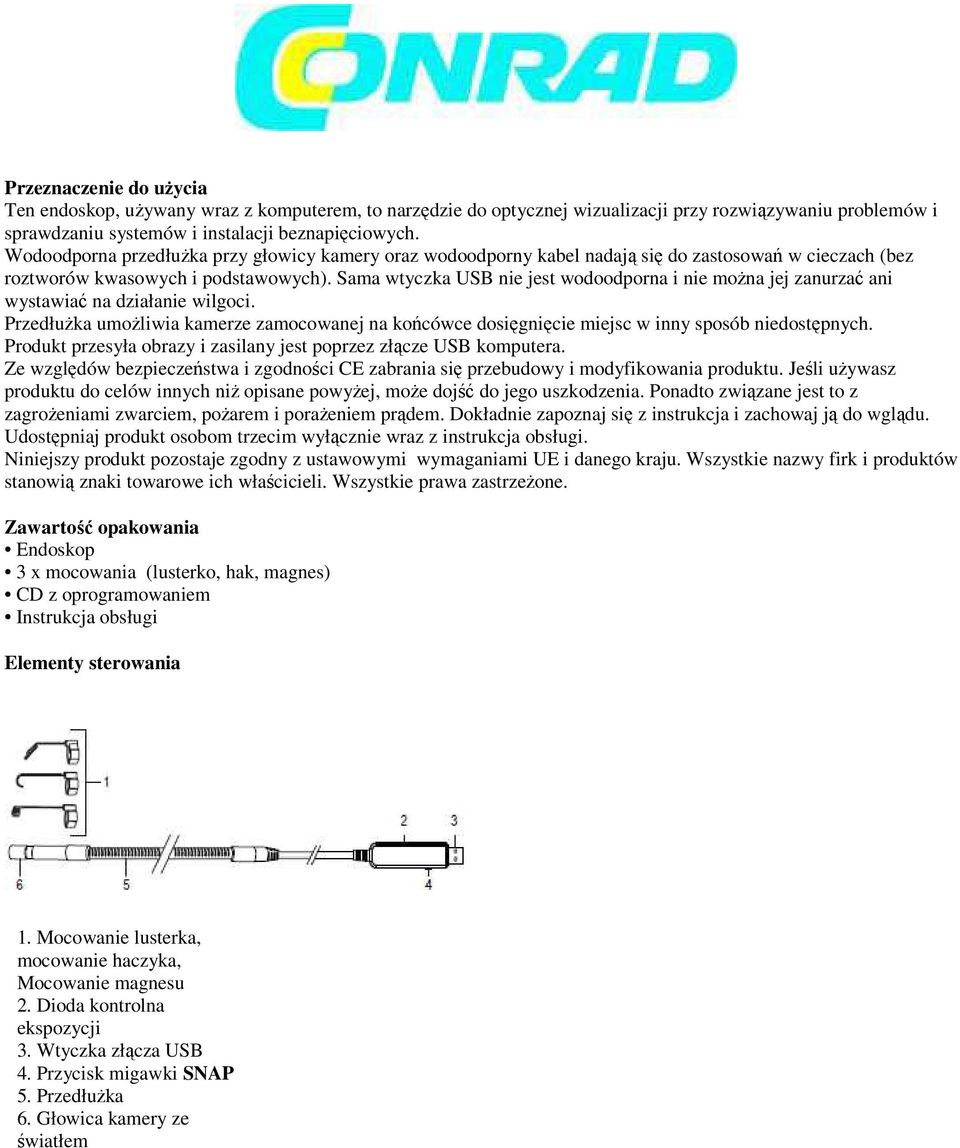

2 Przeznaczenie do użycia Ten endoskop, używany wraz z komputerem, to narzędzie do optycznej wizualizacji przy rozwiązywaniu problemów i sprawdzaniu systemów i instalacji beznapięciowych. Wodoodporna przedłużka przy głowicy kamery oraz wodoodporny kabel nadają się do zastosowań w cieczach (bez roztworów kwasowych i podstawowych). Sama wtyczka USB nie jest wodoodporna i nie można jej zanurzać ani wystawiać na działanie wilgoci. Przedłużka umożliwia kamerze zamocowanej na końcówce dosięgnięcie miejsc w inny sposób niedostępnych. Produkt przesyła obrazy i zasilany jest poprzez złącze USB komputera. Ze względów bezpieczeństwa i zgodności CE zabrania się przebudowy i modyfikowania produktu. Jeśli używasz produktu do celów innych niż opisane powyżej, może dojść do jego uszkodzenia. Ponadto związane jest to z zagrożeniami zwarciem, pożarem i porażeniem prądem. Dokładnie zapoznaj się z instrukcja i zachowaj ją do wglądu. Udostępniaj produkt osobom trzecim wyłącznie wraz z instrukcja obsługi. Niniejszy produkt pozostaje zgodny z ustawowymi wymaganiami UE i danego kraju. Wszystkie nazwy firk i produktów stanowią znaki towarowe ich właścicieli. Wszystkie prawa zastrzeżone. Zawartość opakowania Endoskop 3 x mocowania (lusterko, hak, magnes) CD z oprogramowaniem Instrukcja obsługi Elementy sterowania 1. Mocowanie lusterka, mocowanie haczyka, Mocowanie magnesu 2. Dioda kontrolna ekspozycji 3. Wtyczka złącza USB 4. Przycisk migawki SNAP 5. Przedłużka 6. Głowica kamery ze światłem

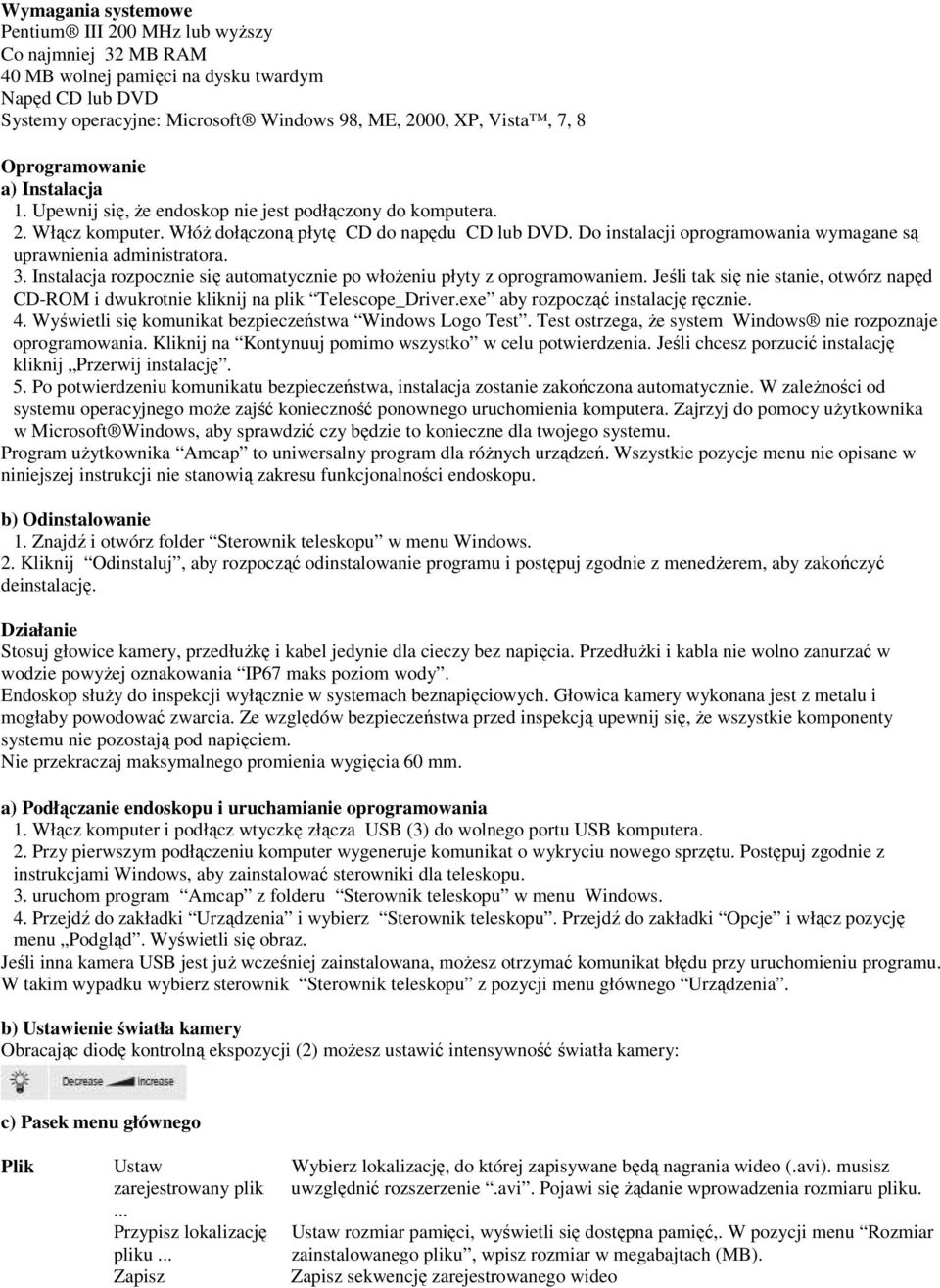

3 Wymagania systemowe Pentium III 200 MHz lub wyższy Co najmniej 32 MB RAM 40 MB wolnej pamięci na dysku twardym Napęd CD lub DVD Systemy operacyjne: Microsoft Windows 98, ME, 2000, XP, Vista, 7, 8 Oprogramowanie a) Instalacja 1. Upewnij się, że endoskop nie jest podłączony do komputera. 2. Włącz komputer. Włóż dołączoną płytę CD do napędu CD lub DVD. Do instalacji oprogramowania wymagane są uprawnienia administratora. 3. Instalacja rozpocznie się automatycznie po włożeniu płyty z oprogramowaniem. Jeśli tak się nie stanie, otwórz napęd CD-ROM i dwukrotnie kliknij na plik Telescope_Driver.exe aby rozpocząć instalację ręcznie. 4. Wyświetli się komunikat bezpieczeństwa Windows Logo Test. Test ostrzega, że system Windows nie rozpoznaje oprogramowania. Kliknij na Kontynuuj pomimo wszystko w celu potwierdzenia. Jeśli chcesz porzucić instalację kliknij Przerwij instalację. 5. Po potwierdzeniu komunikatu bezpieczeństwa, instalacja zostanie zakończona automatycznie. W zależności od systemu operacyjnego może zajść konieczność ponownego uruchomienia komputera. Zajrzyj do pomocy użytkownika w Microsoft Windows, aby sprawdzić czy będzie to konieczne dla twojego systemu. Program użytkownika Amcap to uniwersalny program dla różnych urządzeń. Wszystkie pozycje menu nie opisane w niniejszej instrukcji nie stanowią zakresu funkcjonalności endoskopu. b) Odinstalowanie 1. Znajdź i otwórz folder Sterownik teleskopu w menu Windows. 2. Kliknij Odinstaluj, aby rozpocząć odinstalowanie programu i postępuj zgodnie z menedżerem, aby zakończyć deinstalację. Działanie Stosuj głowice kamery, przedłużkę i kabel jedynie dla cieczy bez napięcia. Przedłużki i kabla nie wolno zanurzać w wodzie powyżej oznakowania IP67 maks poziom wody. Endoskop służy do inspekcji wyłącznie w systemach beznapięciowych. Głowica kamery wykonana jest z metalu i mogłaby powodować zwarcia. Ze względów bezpieczeństwa przed inspekcją upewnij się, że wszystkie komponenty systemu nie pozostają pod napięciem. Nie przekraczaj maksymalnego promienia wygięcia 60 mm. a) Podłączanie endoskopu i uruchamianie oprogramowania 1. Włącz komputer i podłącz wtyczkę złącza USB (3) do wolnego portu USB komputera. 2. Przy pierwszym podłączeniu komputer wygeneruje komunikat o wykryciu nowego sprzętu. Postępuj zgodnie z instrukcjami Windows, aby zainstalować sterowniki dla teleskopu. 3. uruchom program Amcap z folderu Sterownik teleskopu w menu Windows. 4. Przejdź do zakładki Urządzenia i wybierz Sterownik teleskopu. Przejdź do zakładki Opcje i włącz pozycję menu Podgląd. Wyświetli się obraz. Jeśli inna kamera USB jest już wcześniej zainstalowana, możesz otrzymać komunikat błędu przy uruchomieniu programu. W takim wypadku wybierz sterownik Sterownik teleskopu z pozycji menu głównego Urządzenia. b) Ustawienie światła kamery Obracając diodę kontrolną ekspozycji (2) możesz ustawić intensywność światła kamery: c) Pasek menu głównego Plik Ustaw zarejestrowany plik... Przypisz lokalizację pliku... Zapisz Wybierz lokalizację, do której zapisywane będą nagrania wideo (.avi). musisz uwzględnić rozszerzenie.avi. Pojawi się żądanie wprowadzenia rozmiaru pliku. Ustaw rozmiar pamięci, wyświetli się dostępna pamięć,. W pozycji menu Rozmiar zainstalowanego pliku, wpisz rozmiar w megabajtach (MB). Zapisz sekwencję zarejestrowanego wideo

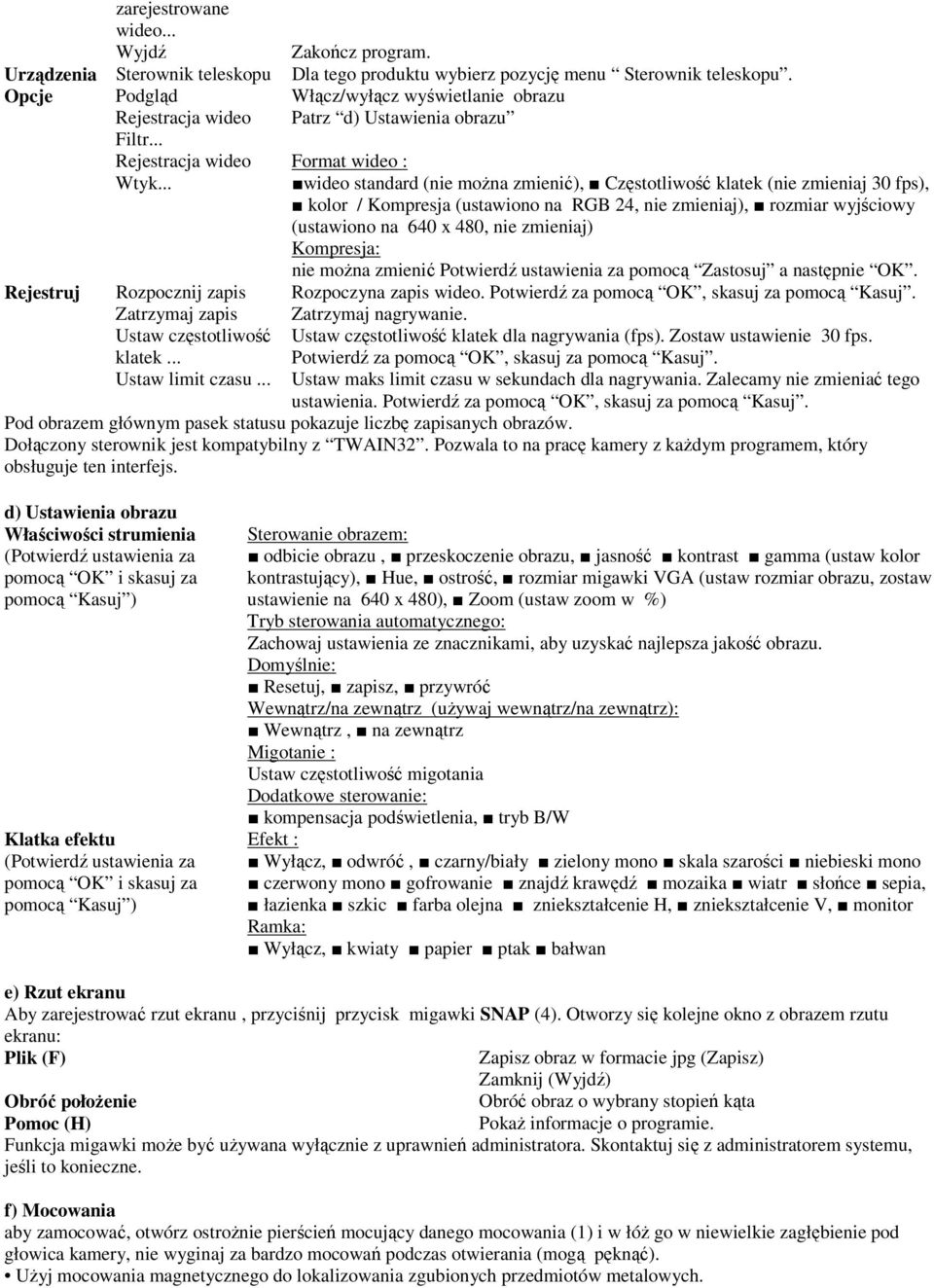

4 zarejestrowane wideo... Wyjdź Urządzenia Sterownik teleskopu Opcje Podgląd Rejestracja wideo Filtr... Rejestracja wideo Wtyk... Rejestruj Rozpocznij zapis Zatrzymaj zapis Ustaw częstotliwość klatek... Ustaw limit czasu... Zakończ program. Dla tego produktu wybierz pozycję menu Sterownik teleskopu. Włącz/wyłącz wyświetlanie obrazu Patrz d) Ustawienia obrazu Format wideo : wideo standard (nie można zmienić), Częstotliwość klatek (nie zmieniaj 30 fps), kolor / Kompresja (ustawiono na RGB 24, nie zmieniaj), rozmiar wyjściowy (ustawiono na 640 x 480, nie zmieniaj) Kompresja: nie można zmienić Potwierdź ustawienia za pomocą Zastosuj a następnie OK. Rozpoczyna zapis wideo. Potwierdź za pomocą OK, skasuj za pomocą Kasuj. Zatrzymaj nagrywanie. Ustaw częstotliwość klatek dla nagrywania (fps). Zostaw ustawienie 30 fps. Potwierdź za pomocą OK, skasuj za pomocą Kasuj. Ustaw maks limit czasu w sekundach dla nagrywania. Zalecamy nie zmieniać tego ustawienia. Potwierdź za pomocą OK, skasuj za pomocą Kasuj. Pod obrazem głównym pasek statusu pokazuje liczbę zapisanych obrazów. Dołączony sterownik jest kompatybilny z TWAIN32. Pozwala to na pracę kamery z każdym programem, który obsługuje ten interfejs. d) Ustawienia obrazu Właściwości strumienia (Potwierdź ustawienia za pomocą OK i skasuj za pomocą Kasuj ) Klatka efektu (Potwierdź ustawienia za pomocą OK i skasuj za pomocą Kasuj ) Sterowanie obrazem: odbicie obrazu, przeskoczenie obrazu, jasność kontrast gamma (ustaw kolor kontrastujący), Hue, ostrość, rozmiar migawki VGA (ustaw rozmiar obrazu, zostaw ustawienie na 640 x 480), Zoom (ustaw zoom w %) Tryb sterowania automatycznego: Zachowaj ustawienia ze znacznikami, aby uzyskać najlepsza jakość obrazu. Domyślnie: Resetuj, zapisz, przywróć Wewnątrz/na zewnątrz (używaj wewnątrz/na zewnątrz): Wewnątrz, na zewnątrz Migotanie : Ustaw częstotliwość migotania Dodatkowe sterowanie: kompensacja podświetlenia, tryb B/W Efekt : Wyłącz, odwróć, czarny/biały zielony mono skala szarości niebieski mono czerwony mono gofrowanie znajdź krawędź mozaika wiatr słońce sepia, łazienka szkic farba olejna zniekształcenie H, zniekształcenie V, monitor Ramka: Wyłącz, kwiaty papier ptak bałwan e) Rzut ekranu Aby zarejestrować rzut ekranu, przyciśnij przycisk migawki SNAP (4). Otworzy się kolejne okno z obrazem rzutu ekranu: Plik (F) Zapisz obraz w formacie jpg (Zapisz) Zamknij (Wyjdź) Obróć położenie Obróć obraz o wybrany stopień kąta Pomoc (H) Pokaż informacje o programie. Funkcja migawki może być używana wyłącznie z uprawnień administratora. Skontaktuj się z administratorem systemu, jeśli to konieczne. f) Mocowania aby zamocować, otwórz ostrożnie pierścień mocujący danego mocowania (1) i w łóż go w niewielkie zagłębienie pod głowica kamery, nie wyginaj za bardzo mocowań podczas otwierania (mogą pęknąć). Użyj mocowania magnetycznego do lokalizowania zgubionych przedmiotów metalowych.

5 Mocowanie lustrzane może powiększyć pole widzenia endoskopu i uzyskać wgląd obszarów w inny sposób trudno dostępnych dla głowicy kamery. Użyj mocowania haczykowego do chwytania niewielkich przedmiotów. Dane techniczne Napięcie robocze...5 V/DC z USB, 200 ma Wejście USB...min. USB 1.1 Czujnik kamery...cmos 1/6 Rozdzielczość kamery x 480 piksele (VGA) Częstotliwość klatki...30 fps Balans bieli...automatyczne Oświetlenie...automatyczne Format wideo...avi Format obrazu...jpg Światło kamery...4 diody, białe Warunki pracy...0 do +45 C, % RH (niekondensująca) Warunki składowania do +50 C, % RH (niekondensująca) Promień wygięcia...>60 mm Średnica głowicy kamery mm Pole widzenia...54 Ostrość...>60 mm Długość przedłużki...około 20 cm Długość kabla...około 667 cm ±10 cm System operacyjny...microsoft Windows 98, ME, 2000, XP, Vista, 7, 8 Wymiary (L)...około 700 cm ±10 cm Ciężar...około 320 g (bez mocowania)

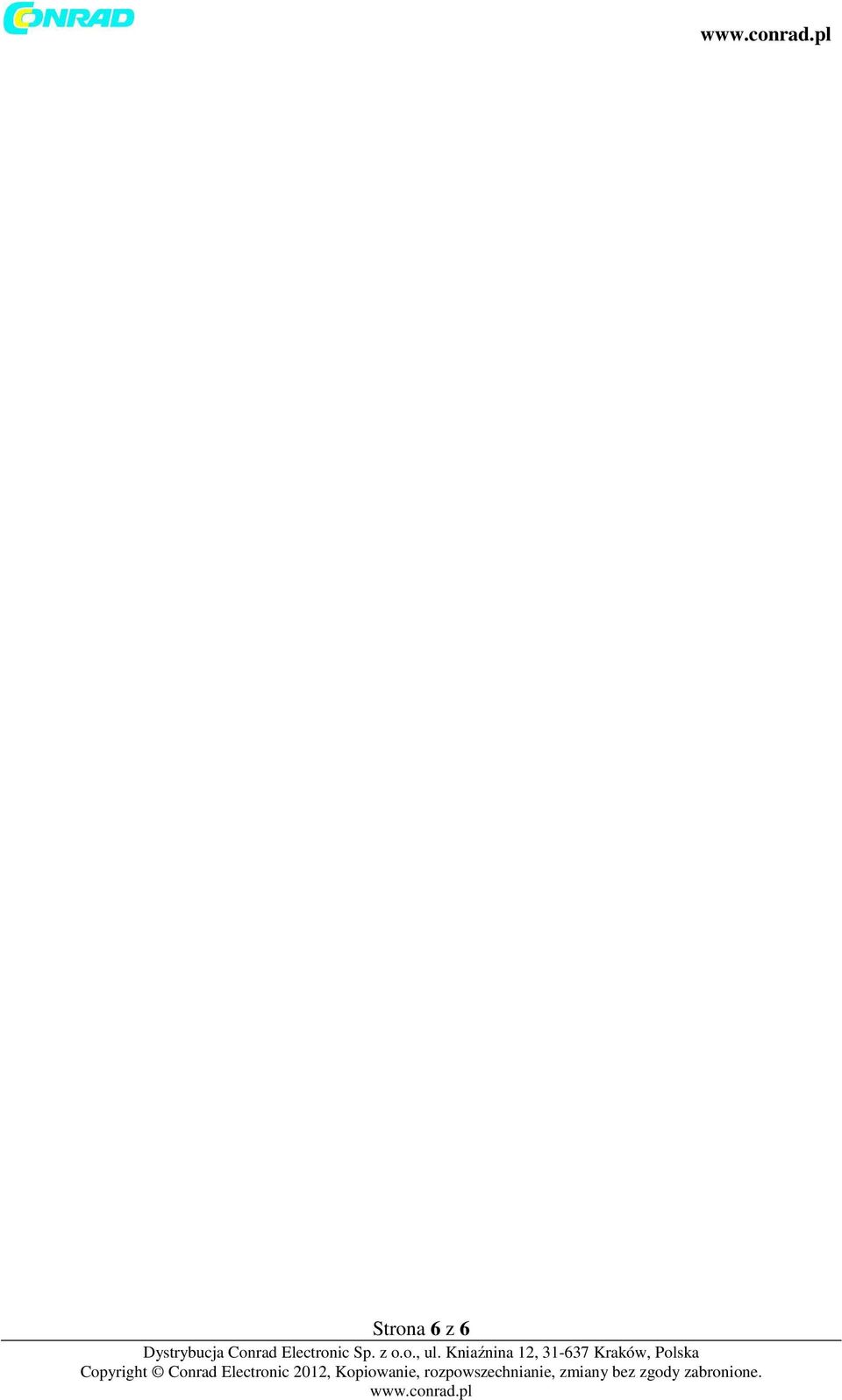

6 Strona 6 z 6 Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, Kraków, Polska Copyright Conrad Electronic 2012, Kopiowanie, rozpowszechnianie, zmiany bez zgody zabronione.
