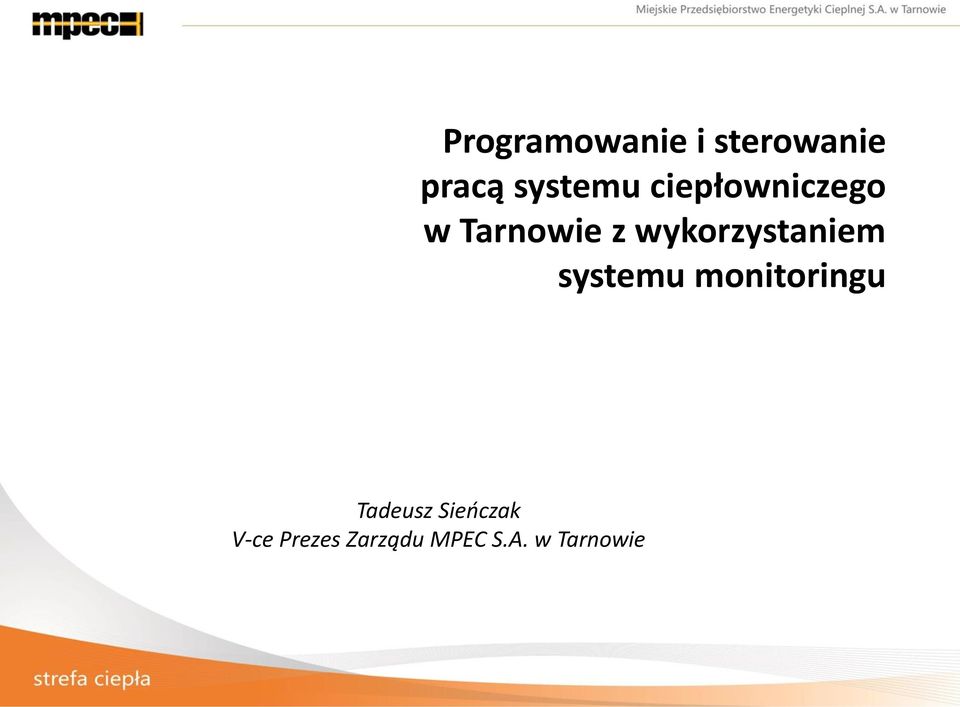

1 Programowanie i sterowanie pracą systemu ciepłowniczego w Tarnowie z wykorzystaniem systemu monitoringu Tadeusz Sieńczak V-ce Prezes Zarządu MPEC S.A. w Tarnowie

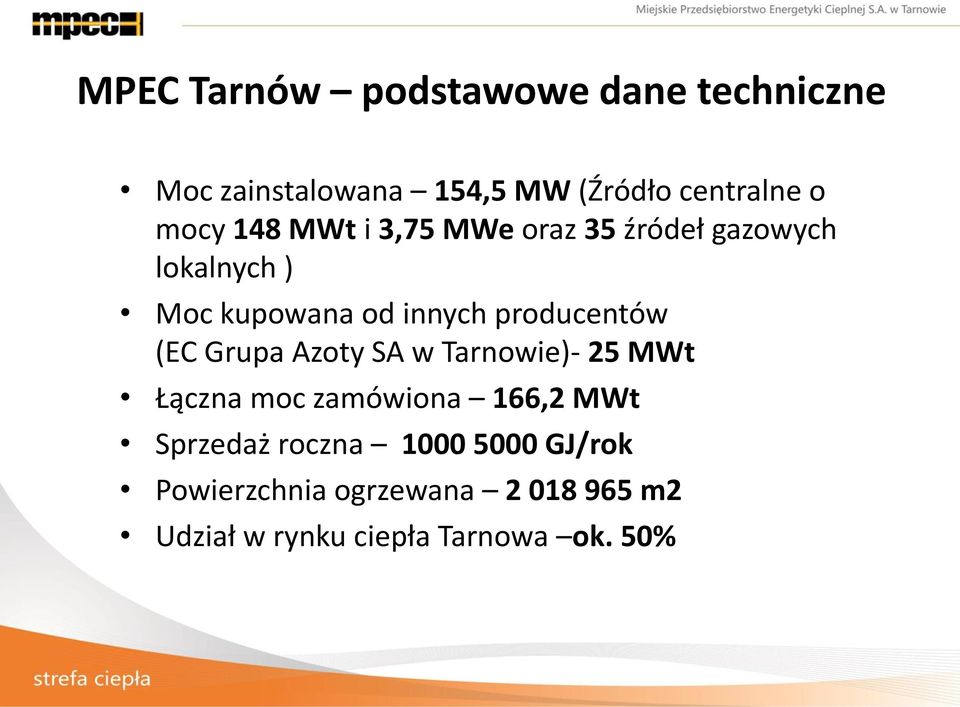

2 MPEC Tarnów podstawowe dane techniczne Moc zainstalowana 154,5 MW (Źródło centralne o mocy 148 MWt i 3,75 MWe oraz 35 źródeł gazowych lokalnych ) Moc kupowana od innych producentów (EC Grupa Azoty SA w Tarnowie)- 25 MWt Łączna moc zamówiona 166,2 MWt Sprzedaż roczna GJ/rok Powierzchnia ogrzewana m2 Udział w rynku ciepła Tarnowa ok. 50%

3 MPEC Tarnów podstawowe dane techniczne c.d. Długość eksploatowanej sieci ciepłowniczej -101, 5 km (w tym 82,5 km w technologii preizolowanej) w zakresie średnic Dn 15- Dn 600 Liczba eksploatowanych węzłów ciepłowniczych szt. w tym : - węzłów pośredniego działania(wymiennikowe)- 830 szt. - węzłów bezpośredniego działania 303 szt.

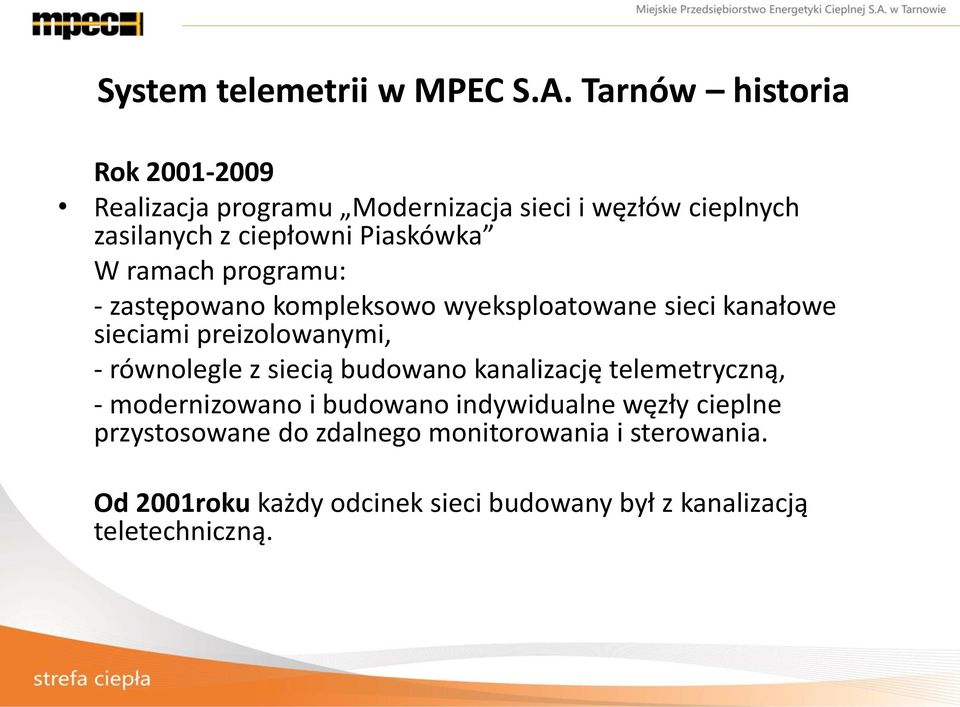

4 System telemetrii w MPEC S.A. Tarnów historia Rok Realizacja programu Modernizacja sieci i węzłów cieplnych zasilanych z ciepłowni Piaskówka W ramach programu: - zastępowano kompleksowo wyeksploatowane sieci kanałowe sieciami preizolowanymi, - równolegle z siecią budowano kanalizację telemetryczną, - modernizowano i budowano indywidualne węzły cieplne przystosowane do zdalnego monitorowania i sterowania. Od 2001roku każdy odcinek sieci budowany był z kanalizacją teletechniczną.

5 Rok 2002/2003 Wykonano system automatycznego sterowania, monitorowania i wizualizacji procesów technologicznych elektrociepłowni oraz poszczególnych jednostek kotłowych oraz turbiny gazowej centralnego źródła Piaskówka.

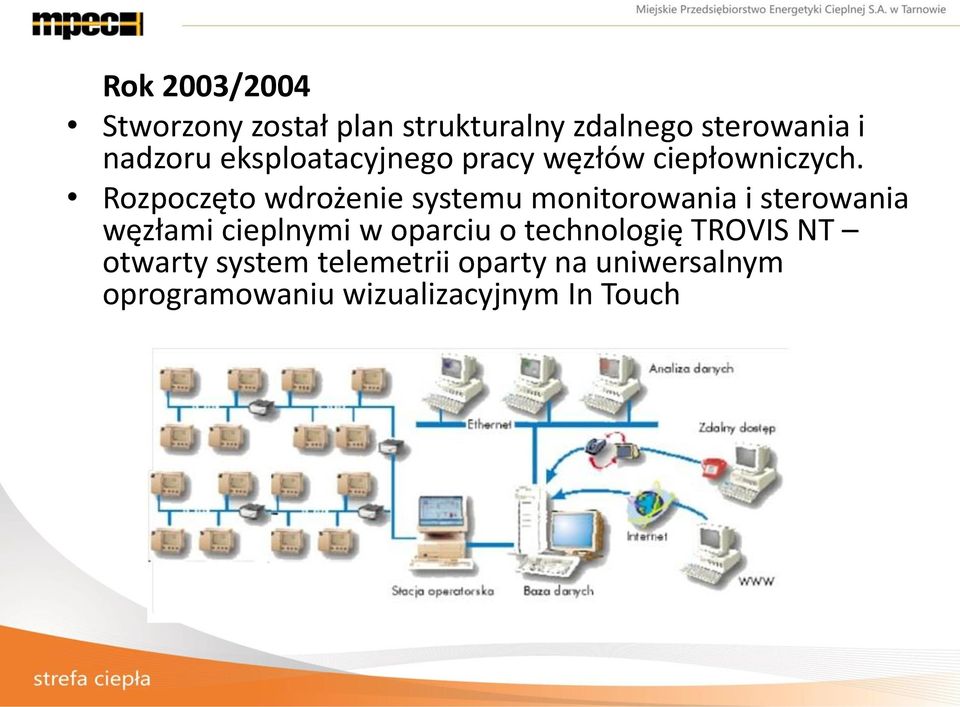

6 Rok 2003/2004 Stworzony został plan strukturalny zdalnego sterowania i nadzoru eksploatacyjnego pracy węzłów ciepłowniczych. Rozpoczęto wdrożenie systemu monitorowania i sterowania węzłami cieplnymi w oparciu o technologię TROVIS NT otwarty system telemetrii oparty na uniwersalnym oprogramowaniu wizualizacyjnym In Touch

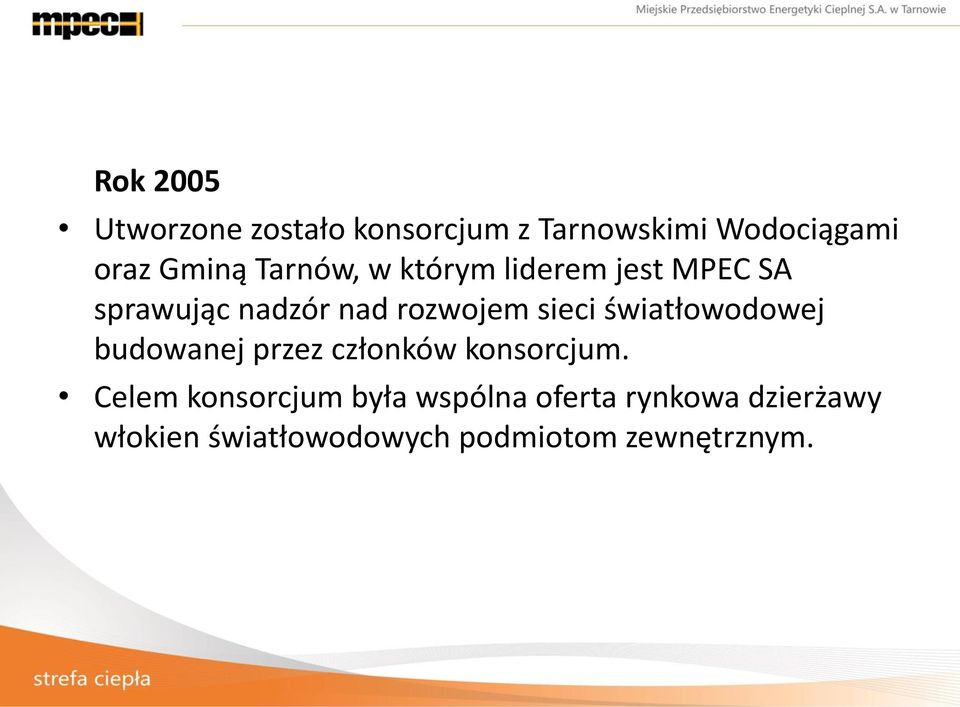

7 Rok 2005 Utworzone zostało konsorcjum z Tarnowskimi Wodociągami oraz Gminą Tarnów, w którym liderem jest MPEC SA sprawując nadzór nad rozwojem sieci światłowodowej budowanej przez członków konsorcjum. Celem konsorcjum była wspólna oferta rynkowa dzierżawy włokien światłowodowych podmiotom zewnętrznym.

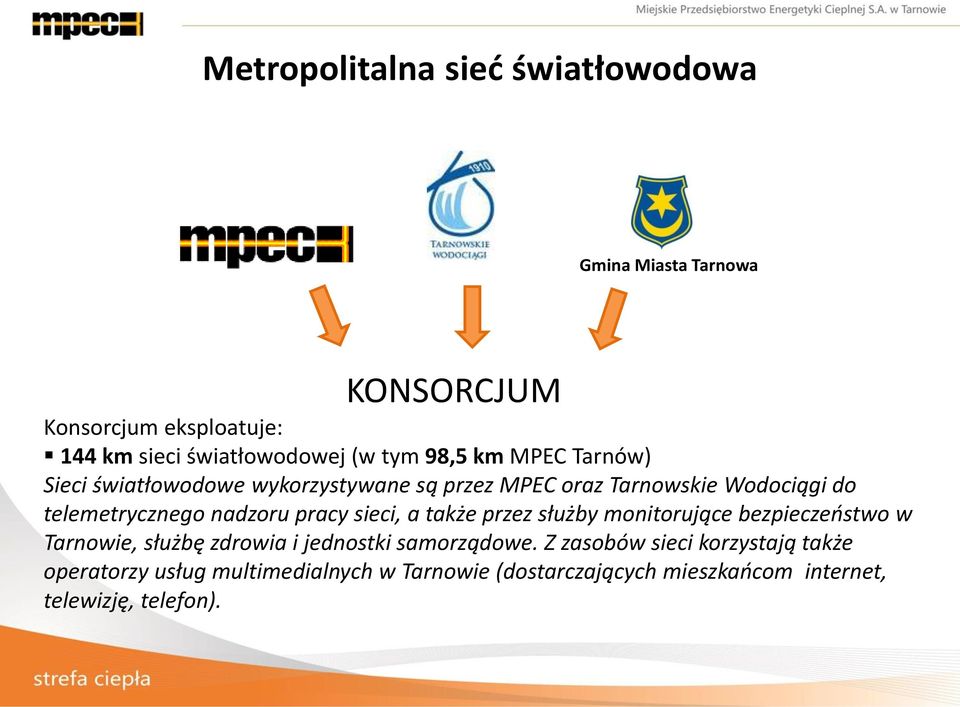

8 Metropolitalna sieć światłowodowa Gmina Miasta Tarnowa KONSORCJUM Konsorcjum eksploatuje: 144 km sieci światłowodowej (w tym 98,5 km MPEC Tarnów) Sieci światłowodowe wykorzystywane są przez MPEC oraz Tarnowskie Wodociągi do telemetrycznego nadzoru pracy sieci, a także przez służby monitorujące bezpieczeństwo w Tarnowie, służbę zdrowia i jednostki samorządowe. Z zasobów sieci korzystają także operatorzy usług multimedialnych w Tarnowie (dostarczających mieszkańcom internet, telewizję, telefon).

9 Ilość punktów Postęp wdrażania systemu telemetrii w latach Ilość wdrożonych punktów Rok Łączna ilość punktów

10

11 Rok 2013 Modernizacja sytemu telemetrii rozpoczęcie wdrożenia systemu Inteligentne-ciepło Elementy składowe programu : - system zbierania danych telemetrycznych -system raportowy -system wizualizacji danych telemetrycznych - portal e-klient -system GIS -system dynamicznych symulacji termohydraulicznych -system rozliczeń.

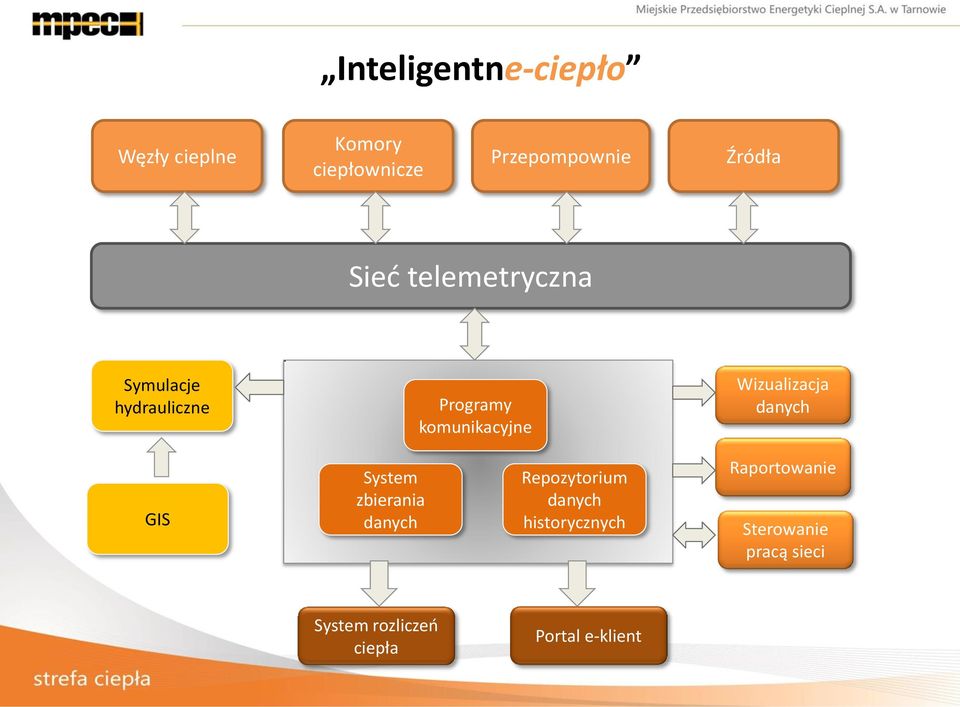

12 Inteligentne-ciepło Węzły cieplne Komory ciepłownicze Przepompownie Źródła Sieć telemetryczna Symulacje hydrauliczne Programy komunikacyjne Wizualizacja danych GIS System zbierania danych Repozytorium danych historycznych Raportowanie Sterowanie pracą sieci System rozliczeń ciepła Portal e-klient

13 Schemat ideowy sieci telemetrycznej Operatorzy sieci ciepłowniczej Dyspozytor Grupy węzłów Konwerter Sieć IP światłowodowa Sieć miedziana Platforma systemowa Wonderware Sieć GSM (GPRS) Konwerter GSM Historian

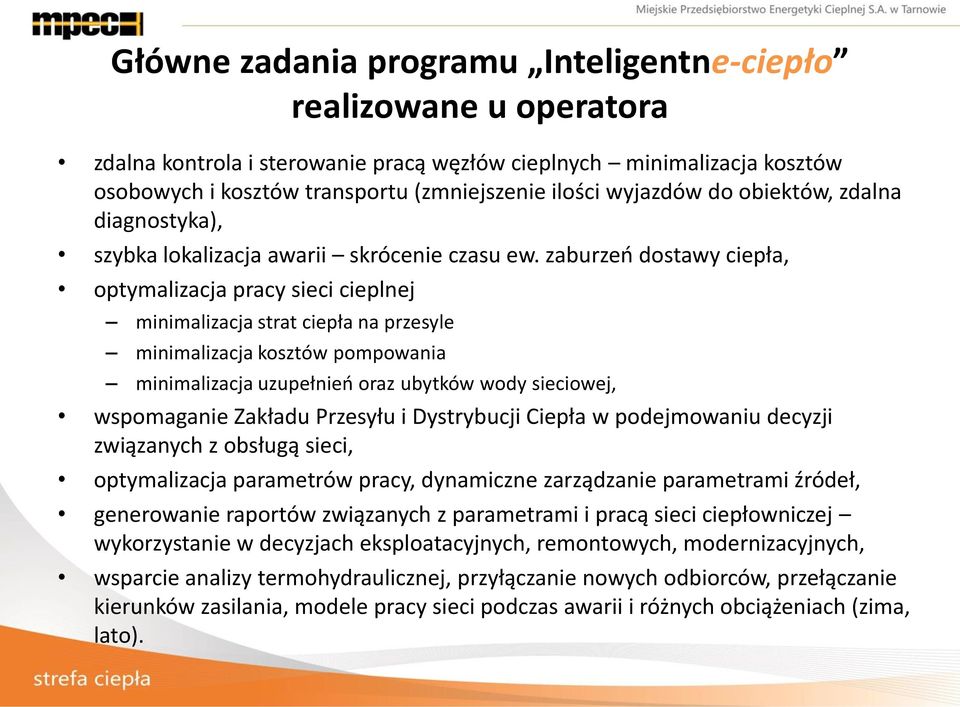

14 Główne zadania programu Inteligentne-ciepło realizowane u operatora zdalna kontrola i sterowanie pracą węzłów cieplnych minimalizacja kosztów osobowych i kosztów transportu (zmniejszenie ilości wyjazdów do obiektów, zdalna diagnostyka), szybka lokalizacja awarii skrócenie czasu ew. zaburzeń dostawy ciepła, optymalizacja pracy sieci cieplnej minimalizacja strat ciepła na przesyle minimalizacja kosztów pompowania minimalizacja uzupełnień oraz ubytków wody sieciowej, wspomaganie Zakładu Przesyłu i Dystrybucji Ciepła w podejmowaniu decyzji związanych z obsługą sieci, optymalizacja parametrów pracy, dynamiczne zarządzanie parametrami źródeł, generowanie raportów związanych z parametrami i pracą sieci ciepłowniczej wykorzystanie w decyzjach eksploatacyjnych, remontowych, modernizacyjnych, wsparcie analizy termohydraulicznej, przyłączanie nowych odbiorców, przełączanie kierunków zasilania, modele pracy sieci podczas awarii i różnych obciążeniach (zima, lato).

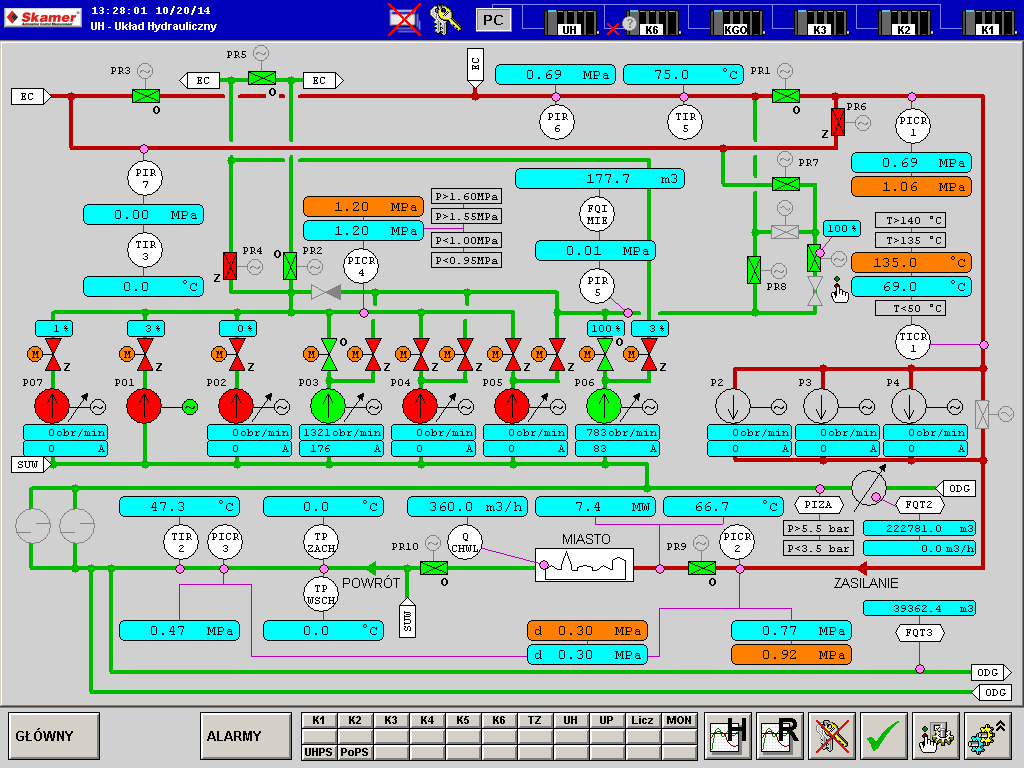

15 zdalna kontrola i sterowanie pracą węzłów cieplnych

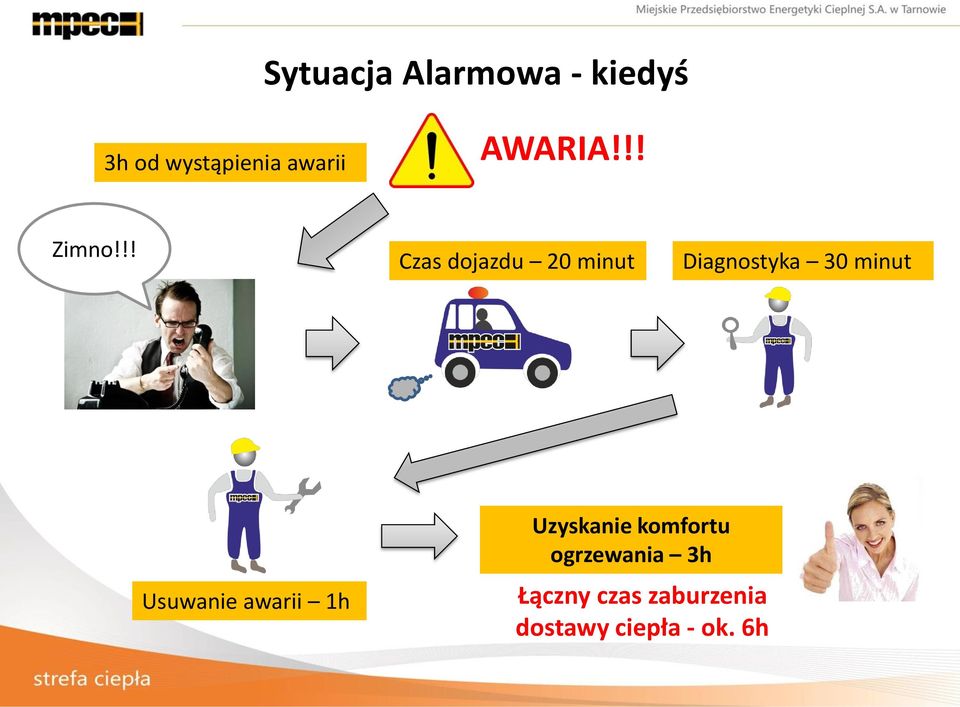

16 Sytuacja Alarmowa - kiedyś 3h od wystąpienia awarii AWARIA!!! Zimno!!! Czas dojazdu 20 minut Diagnostyka 30 minut Usuwanie awarii 1h Uzyskanie komfortu ogrzewania 3h Łączny czas zaburzenia dostawy ciepła - ok. 6h

17 Sytuacja Alarmowa - dzisiaj AWARIA!!!

18 Sytuacja Alarmowa - dzisiaj AWARIA!!!

19 Sytuacja Alarmowa - dzisiaj AWARIA!!!

20 Sytuacja Alarmowa - dzisiaj AWARIA!!! Usuwanie awarii 30 minut Czas dojazdu 20 minut

21 Sytuacja Alarmowa - dzisiaj AWARIA!!!

22 Sytuacja Alarmowa - dzisiaj AWARIA!!!

23 Sytuacja Alarmowa - dzisiaj AWARIA!!! Usuwanie awarii 30 minut Uzyskanie komfortu ogrzewania 20 minut Czas dojazdu 20 minut Łączny czas zaburzenia dostawy ciepła - ok. 30 minut

24 Główne zadania programu Inteligentne-ciepło na styku operator - odbiorca ciągłe monitorowanie parametrów jakościowych dostawy ciepła i parametrów handlowych, zdalne nastawy regulatorów pogodowych graniczne temp. zewn., krzywe grzewcze, harmonogramy zaniżania parametrów, archiwizowanie danych, repozytorium danych historycznych pomocne przy rozpatrywaniu reklamacji, zdalne odczytywanie liczników ciepła, rozliczanie ciepła w systemie e-klient.

25 Monitoring danych

26 Odczyty zdalne Serwer Baza danych Klient Faktura System bilingowy Portal analiz

27 Główne zadania programu Inteligentne-ciepło w obszarze odbiorcy ciepła analiza zużycia ciepła portal ogólnie dostępny, system wczesnego ostrzegania o awariach instalacji odbiorczych, możliwość otrzymywania analiz zużycia ciepła lub monitoringu ciągłego parametrów handlowych, wykorzystanie danych i analiz w obszarze efektywności energetycznej.

28 Portal analizy.mpec.tarnow.pl nagrodzony medalem praw konsumentów

29 Ilość odsłon ok

30

31

32

33 25-lecia PRL 5 - Tarnów Ściany boczne ocieplone Okna częściowo wymienione na PCV Grzejniki wyposażone w zawory termostatyczne Brak podzielników kosztów

34

35 25-lecia PRL 6 - Tarnów Ściany wszystkie ocieplone Okna wymienione na PCV Grzejniki wyposażone w zawory termostatyczne Ciepło rozliczane w lokalach w oparciu o podzielniki kosztów

36 25-lecia PRL 5 - Tarnów 25-lecia PRL 6 - Tarnów - 36%

37 Korzyści z wdrożenia systemu telemetrii w przedsiębiorstwie ciepłowniczym optymalizacja techniczna i ekonomiczna pracy systemu ciepłowniczego, poprawa niezawodności dostawy ciepła, odczyt liczników ciepła w jednym czasie, bieżąca kontrola standardów dostawy ciepła, lepsza współpraca z odbiorcami, zdalne sterowanie pracą węzłów(rozpoczęcie i zakończenie dostaw ciepła) sterowanie i monitorowanie pracą sieci i węzłów w czasie awarii.

38 Możliwości wykorzystania systemu przez odbiorców ciepła optymalizacja mocy zamówionej na podstawie rejestrów historycznych, kontrola poboru mocy i ciepła on-line, kontrola kosztów ogrzewania on-line, regulacja pracy instalacji wewnętrznej w oparciu o parametry niż tylko temperatura wewnętrzna(regulacja komfortu cieplnego), zdalny odczyt innych urządzeń pomiarowych(wodomierze wody zimnej i ciepłej, kontrola dostawy innych mediów on-line, możliwość monitoringu obiektów.

39 Możliwości wykorzystania systemu przez innych uczestników rynku energii oraz dostawców mediów zdalny odczyt liczników energii elektrycznej, zdalny odczyt wodomierzy, zdalny odczyt gazomierzy, innych urządzeń
