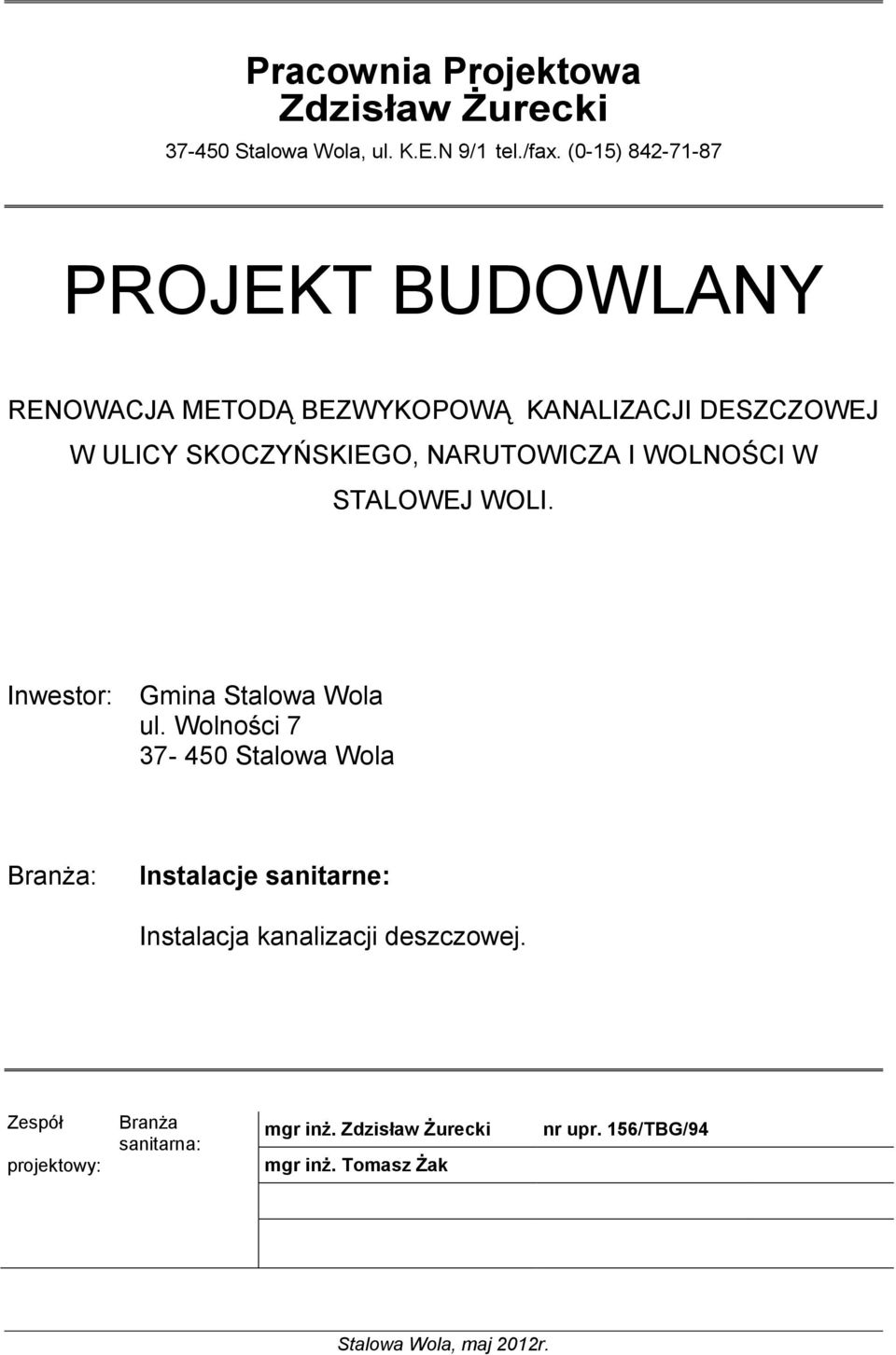

1 Pracownia Projektowa Zdzisław Żurecki Stalowa Wola, ul. K.E.N 9/1 tel./fax. (0-15) PROJEKT BUDOWLANY RENOWACJA METODĄ BEZWYKOPOWĄ KANALIZACJI DESZCZOWEJ W ULICY SKOCZYŃSKIEGO, NARUTOWICZA I WOLNOŚCI W STALOWEJ WOLI. Inwestor: Gmina Stalowa Wola ul. Wolności Stalowa Wola Branża: Instalacje sanitarne: Instalacja kanalizacji deszczowej. Zespół projektowy: Branża sanitarna: mgr inż. Zdzisław Żurecki mgr inż. Tomasz Żak nr upr. 156/TBG/94 Stalowa Wola, maj 2012r.

2 Część opisowa: ZAWARTOŚĆ OPRACOWANIA 1. OPIS TECHNICZNY PODSTAWA OPRACOWANIA PRZEDMIOT I ZAKRES OPRACOWANIA BEZWYKOPOWA KANALIZACJA DESZCZOWA OPIS STANU ISTNIEJĄCEGO TECHNOLOGIA NAPRAWY PRZEWODÓW KANALIZACYJNYCH OGÓLNY OPIS RENOWACJI METODĄ CIASNO PASOWANEJ WYKŁADZINY UTWARDZANEJ NA MIEJSCU RENOWACJA METODĄ SHORTLINING KMR SPRZĘT ROBOTY PRZYGOTOWAWCZE I BADANIA ODBIOROWE RENOWACJA KONSTRUKCJI STUDZIENEK REWIZYJNYCH ZESTAWIENIE MATERIAŁÓW ZAŁĄCZNIKI: Informacje dotyczące bezpieczeństwa i ochrony zdrowia Oświadczenie. 14 Kserokopie uprawnień projektowych, zaświadczeń Część graficzna: Rys.nr 1 Plan zagospodarowania terenu. skala 1:500 str

3 1. OPIS TECHNICZNY 1.1. Podstawa opracowania. zlecenie Inwestora, podkłady architektoniczno budowlane, uzgodnienia z Inwestorem, Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008r.w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie obowiązujące normy, przepisy i inne akty prawne Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlany renowacji kanalizacji deszczowej metodą bezwykopową w ulicy Skoczyńskiego, Narutowicza i Wolności w Stalowej Woli. Projekt swym zakresem obejmuje: Naprawę konstrukcji studzienek rewizyjnych; Renowacja kanalizacji deszczowej metodami bezwykopowymi : - metoda bezwykopowa - wykładzina z rur utwardzanych na miejscu - metoda bezwykopowa - moduły PVC (0,58m) Bezwykopowa kanalizacja deszczowa Opis stanu istniejącego. Opracowanie wykonano na podstawie przeglądu wizualnego z inspekcji CCTV wykonanej w miesiącach styczeń - kwiecień 2012r., planów sytuacyjnych oraz wizji lokalnej w terenie. Przewody sieci kanalizacyjnej w rejonie inwentaryzowanych ulic wykonane są głównie z rur betonowych (średnice do 300mm) i żelbetowych (średnice od 400mm). Na podstawie inspekcji CCTV określono główne problemy występujące w przewodach kanalizacji deszczowej: - ubytki konstrukcji w dolnej części przewodów, przez które widoczny jest grunt i puste przestrzenie, pęknięcia konstrukcji, przestawienia, ubytki i nieszczelności na łączach, końcówki wrastających korzeni Technologia naprawy przewodów kanalizacyjnych. Ze względu na charakter uszkodzeń wyróżniono 2 kategorie przewodów kanalizacyjnych: - odcinki kanalizacji wymagające wzmocnienia konstrukcji, w których nie zauważono naruszenia ośrodka gruntowego. Na tych odcinkach zaleca się instalację ciasno pasowanej wykładziny utwardzanej na miejscu nasączonej żywicą o E-module min N/mm2, - odcinki kanalizacji wymagające wzmocnienia wypłukanego ośrodka gruntowego. Na tych odcinkach projektuje się renowacje przewodów kanalizacyjnych metodą moduły PVC (0,58m) - o sztywności obwodowej min. 8 kn/m2 i wypełnienie przestrzeni międzyrurowej mieszanką o końcowej wytrzymałości min. 2 MPa, - 3 -

4 W tabeli wykonano zestawienie ciągów kanalizacyjnych wraz z proponowanymi technologiami wykonania naprawy. Ulica Odcinek Średnica Technologia Średnica po naprawie Pop6 - Sko 1 300mm Moduły PVC (0,58m) 280x 8,6 mm ks J. Popiełuszki Pop 6,2 Pop6 200mm Wykładzina z rur utwardzanych na miejscu 190 mm Skoczyńskiego (od ul. Popiełuszki do ul. Narutowicza) Sko1 Sk10 300mm Wykładzina z rur utwardzanych na miejscu 285 mm Sk1 - Sk8 300mm Moduły PVC (0,58m 280x 8,6 mm Skoczyńskiego (od ul. Popiełuszki do ul. Narutowicza) Narutowicza (od ul. Skoczyńskiego do ul. Wolności) Sk8 Sk10 300nim Wykładzina z rur utwardzanych na miejscu Sk10 - N4 300mm Wykładzina z rur utwardzanych na miejscu Wol1- Wol3 200mm Wykładzina z rur utwardzanych na miej scu 285mm 285mm 190mm Wolności Wol3 - N4 300mm Wykładzina z rur utwardzanych na miejscu N4 Wol16 400mm Wykładzina z rur utwardzanych na miejscu 285 mm 385 mm Ogólny opis renowacji metodą ciasno pasowanej wykładziny utwardzanej na miejscu. Podstawowym elementem technologii jest rękaw wykonany z tkaniny nasączonej żywicą. Utwardzona wykładzina pełni rolę zastępczego kanału, wzmacnia pęknięcia, uszczelnia kanał oraz zapobiega infiltracji wód i eksfiltracji ścieków. Na wstępie kanał należy dokładnie oczyścić mechanicznie lub hydrodynamicznie oraz usunąć wszelkie przeszkody (np. korzenie) i nierówności za pomocą robota kanalizacyjnego. Następnie, przy pomocy kamery TV wykonać należy inspekcję kanału pozwalającą na dokonanie oceny jego stanu - stopnia oczyszczenia powierzchni kanału. Po wykonaniu inwersji i utwardzeniu wykładziny oraz końcowych badań kontrolnych (kamerowanie, próba szczelności, badanie wytrzymałościowe wycinka utwardzonego rękawa i ocena stanu powierzchni wewnętrznej kanału), odcinki kanału podlegają odbiorowi przed przekazaniem do eksploatacji. Do odbioru należy również dostarczyć dokumenty z badań sztywności obwodowej i grubości wprowadzonego rękawa, wykonanych przez niezależną jednostkę badawczą na próbach pobranych z każdego odcinka. W przypadku niespełnienia któregokolwiek z wymogów odbiorowych danego odcinka Wykonawca dokona powtórnej renowacji tego odcinka

5 Wymagania ogólne materiałów niezbędnych do wykonania robót: Rękaw uszczelniający - wykładzina nasączona żywicą o module sprężystości E > N/mm2 Wymagany okres trwałości zastosowanej technologii min. 30 lat szczelności przewodów kanalizacyjnych. Wymagania szczegółowe materiałów niezbędnych do wykonania robót: Rękaw utwardzany musi spełniać następujące wymagania : - nasączone w technologii próżniowej powierzchnie wewnętrzne i zewnętrzne rękawa powinny być pozbawione wad w postaci niejednorodności i wtrąceń ciał obcych, - wewnętrzna powierzchnia rękawa pokryta warstwą ochronną zapewniającą odpowiednią odporność chemiczną i odporność na ścieranie, - barwa rękawa powinna być na całej jego powierzchni jednakowa pod względem odcienia i intensywności - żywice muszą być pigmentowane (być w intensywnym kolorze np. żółtym, niebieskim, czerwonym, zielonym - nie jest dopuszczane stosowanie żywic bezbarwnych), - moduł sprężystości żywicy nie mniejszy niż E>3.500 N/mm2 - wytrzymałość na ściskanie co najmniej 80 N/mm2, - sztywność obwodowa wykładziny po utwardzeniu nie niższa niż 4 kn/m2 (liczona według PN-EN 1228), - odporność chemiczna w zakresie ph 4-9, - odporność na ścieranie, - odporność chemiczna na wpływ zalegających osadów, - powierzchnia wewnętrzna kanału po renowacji musi być gładka, nie może posiadać nierówności wynikających z wad technicznych lub wad materiału, - wymiary rękawa dobrane do średnicy kanału, - dopuszczalne zmniejszenie średnicy 5% liczone według wzoru: ΔD = (Dp-Dk) / Dp Gdzie: ΔD - zmniejszenie średnicy Dp - średnica wewnętrzna przewodu przed renowacją Dk - średnica wewnętrzna przewodu po renowacji Renowacja metodą - Moduły PVC (0,58m) Renowacja przewodów kanalizacyjnych metodą polega na wprowadzeniu do wnętrza odnawianego kanału nowego przewodu montowanego z krótkich odcinków rur (modułów rurowych) o średnicy zewnętrznej nieco mniejszej od średnicy wewnętrznej odnawianego rurociągu. Do kanału o średnicy wewnętrznej 300 mm wprowadzić przewód z modułów o średnicy zewnętrznej 280 mm. Wypełnienie mieszanką o końcowej wytrzymałości min. 2 MPa. Montaż modułów rurowych (0,58 m) odbywać się będzie we wnętrzu typowej studni kanalizacyjnej DN 1000 lub DN Na wstępie kanał odnawiany należy dokładnie oczyścić: mechanicznie lub hydrodynamicznie oraz usunąć wszelkie przeszkody (np. korzenie) i nierówności za pomocą robota kanalizacyjnego. Następnie, przy pomocy kamery TV wykonać inspekcję kanału pozwalającą na dokonanie oceny jego stanu - stopnia oczyszczenia powierzchni kanału. W systemie moduły są wpychane - prędkość montażu modułów do

6 m/h).w przypadku zablokowania głowicy, należy cofnąć zmontowane moduły lub całkowite je zdemontować. Renowację przewodów kanalizacyjnych metodą shortliningu w systemie KMR może być prowadzona na czynnym kanale. Moduły rurowe PVC (0,58m): Nowy przewód składa się z krótkich modułów rurowych wykonanych z grubościennych rur PVC o litej ściance o sztywności obwodowej minimum 8 kn/m2 (typ ciężki). Długość pojedynczego modułu - 58 cm Sprzęt. Do wykonania robót stosować następujący, sprawny technicznie i zaakceptowany przez Zamawiającego sprzęt: - specjalistyczne roboty kanalizacyjne do przygotowania kanału do renowacji (wycinanie korzeni, wygładzanie nierówności): a) robotów dla zakresu średnic od 200 do 400mm b) robot kanalizacyjny dla zakresu średnic mm przystosowany do pokonywania kolan (giętka konstrukcja napędu) - zestawy urządzeń do montażu rękawa uszczelniającego (ze względu na zakres prac Wykonawca powinien dysponować więcej niż jednym zestawem), zawierające każdy: a) urządzenie do instalacji rękawa, b) urządzenie do utwardzenia rękawa, c) komplet urządzeń do obcięcia i wyrównania końcówek rękawa w studzienkach, - samochodów ssąco-ciśnieniowych z systemem odzysku wody (recyklingu wody), - kamera TV - kolor, z głowicą obrotową w wykończeniu przeciwwybuchowym (EEX) do inspekcji kanalizacji w zakresie średnic od 150 do 400mm, - inny sprzęt i narzędzia pomocnicze niezbędne do Wykonania Robót Roboty przygotowawcze i badania odbiorowe. Wykonawca jest odpowiedzialny za zorganizowanie procesu budowy oraz prowadzenie robót i dokumentacji budowy zgodnie z wymaganiami Prawa Budowlanego, Norm Technicznych, decyzji udzielającej pozwolenia na budowę, przepisów bezpieczeństwa oraz postanowieniami Kontraktu. Wykonawca zrealizuje, przed przystąpieniem do robót zasadniczych, następujące prace przygotowawcze: wykonanie zasilania w energię elektryczną i wodę, oznakowanie robót prowadzonych w pasie drogowym, dostarczenie na teren budowy niezbędnych materiałów, urządzeń i sprzętu budowlanego Oczyszczenie powierzchni wewnętrznej rurociągów przed naprawą Z rurociągu należy usunąć wszystkie wewnętrzne osady: miękkie i twarde (produkty korozji i erozji, luźne elementy). Wszystkie osady muszą zostać wydobyte na powierzchnię i poddane utylizacji. Stosowana metoda czyszczenia nie może wywołać uszkodzeń kanałów. Twarde osady i korzenie należy usunąć w sposób precyzyjny przy pomocy robota kanalizacyjnego z podglądem kamerą. Czyszczenie poszczególnych odcinków zostanie uznane za skuteczne, gdy zostaną usunięte osady twarde i miękkie z wewnętrznej powierzchni czyszczonych kanałów

7 Ogólne zasady kontroli jakości robót: Wykonawca jest odpowiedzialny za pełną kontrolę jakości robót, urządzeń i wyrobów budowlanych zgodnie z zasadami wiedzy technicznej, Wykonawca zapewni odpowiedni system i środki techniczne do kontroli jakości robót na terenie i poza Terenem Budowy. Wszystkie badania i pomiary będą przeprowadzane zgodnie z wymaganiami właściwych norm przez jednostki posiadające odpowiednie uprawnienia budowlane. W celu dokonania dokładnej oceny renowacji kanału należy przeprowadzić jego inspekcję przy pomocy kolorowej i samobieżnej kamery TV z głowicą obrotową. W trakcie wykonywania inspekcji głowica kamery powinna być umieszczona centrycznie w osi rurociągu. Należy zapewnić oświetlenie wystarczające do obejrzenia całego przekroju kanału, jakość obrazu nie może budzić wątpliwości, co do stanu kanału. W tekście widocznym na ekranie muszą się znaleźć następujące informacje: - data/godzina; - nazwa ulicy; - numer studzienki/komory początkowej i końcowej; - średnica kanału; - dystans bezpośredni od studni początkowej. Inspekcje TV należy archiwizować i przekazać Inwestorowi na płytach DVD wraz z raportem zawierającym opis stanu rurociągu zgodny z normą PN-EN Próby szczelności odcinków sieci kanalizacyjnych poddanych renowacji: Próby szczelności należy przeprowadzać zgodnie ze szczególnymi wymaganiami podanymi w normie PN-EN 1610 Budowa i badania przewodów kanalizacyjnych. Ze względu na małą wodochłonność i czytelność wyników jako podstawową metodę należy przyjąć badanie z użyciem powietrza. Uwagi końcowe Przed rozpoczęciem robót należy powiadomić wszystkich użytkowników sieci oraz właścicieli istniejącego uzbrojenia podziemnego, o terminie rozpoczęcia robót i mogących wystąpić utrudnieniach w użytkowaniu sieci Renowacja konstrukcji studzienek rewizyjnych. Projektuje się naprawę konstrukcji studzienek rewizyjnych poprzez naniesienie powłok reprofilująco - zabezpieczających oraz odtworzenie kinet w ich dnie. Do w/w prac należy zastosować chemię budowlaną w postaci specjalnej, modyfikowanej zaprawy mineralnej ( wiążącej na bazie cementu siarczanoodpornego C 3 A=0). Zaprawa ta musi charakteryzować się następującymi cechami: - szybkosprawny materiał na bazie cementu siarczanoodpornego (C 3 A=0), - odporność chemiczna: klasa agresji środowiska XA3 wg. PN-EN tab.2, - odporności na wysolenia soli siarczanowych, - przyczepność do podłoża 1,5MPa - musi być odporna na ścieranie - wytrzymałość na ściskanie po 28 dniach > 40 MPa, - 7 -

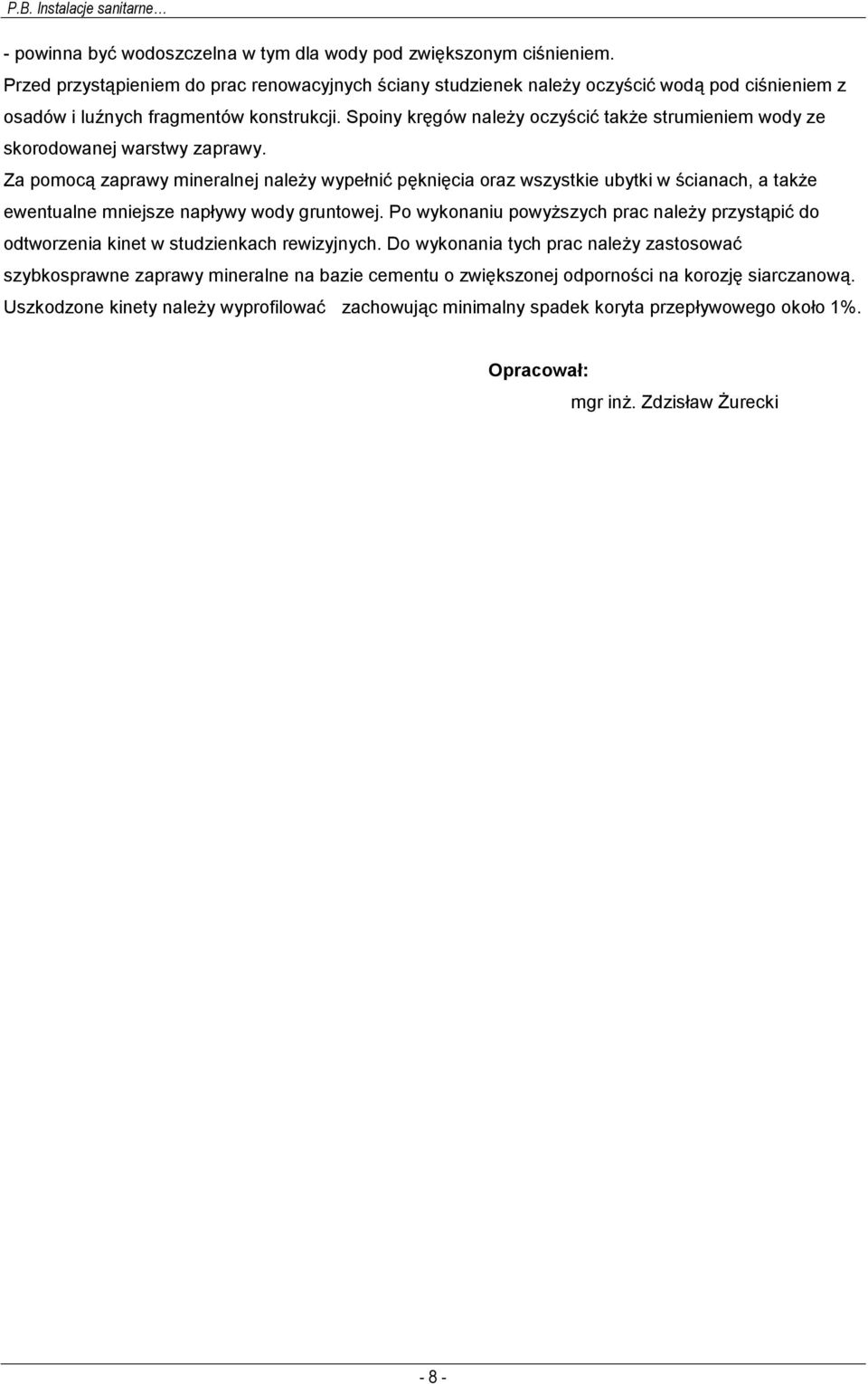

8 - powinna być wodoszczelna w tym dla wody pod zwiększonym ciśnieniem. Przed przystąpieniem do prac renowacyjnych ściany studzienek należy oczyścić wodą pod ciśnieniem z osadów i luźnych fragmentów konstrukcji. Spoiny kręgów należy oczyścić także strumieniem wody ze skorodowanej warstwy zaprawy. Za pomocą zaprawy mineralnej należy wypełnić pęknięcia oraz wszystkie ubytki w ścianach, a także ewentualne mniejsze napływy wody gruntowej. Po wykonaniu powyższych prac należy przystąpić do odtworzenia kinet w studzienkach rewizyjnych. Do wykonania tych prac należy zastosować szybkosprawne zaprawy mineralne na bazie cementu o zwiększonej odporności na korozję siarczanową. Uszkodzone kinety należy wyprofilować zachowując minimalny spadek koryta przepływowego około 1%. Opracował: mgr inż. Zdzisław Żurecki - 8 -

9 1.5. Zestawienie materiałów. Podany niżej wykaz firm - producentów materiałów i urządzeń należy traktować jako przykładowy i stanowiący podstawę w oparciu, o którą zaprojektowano instalacje. Dopuszcza się zastosowanie innych materiałów i urządzeń w uzgodnieniu z Inwestorem i projektantem oraz o parametrach nie niższych niż podano poniżej. Wszystkie roboty, urządzenia i materiały użyte do realizacji instalacji muszą być zgodne z obowiązującymi w Polsce normami i przepisami (np. posiadać odpowiednie certyfikaty). Wykonawca przy wycenie musi uwzględnić wszystkie materiały i prace pomocnicze, pomiary i próby ciśnieniowe instalacji, napisane instrukcji eksploatacji oraz szkolenie obsługi. Instalacja po zakończeniu prac ma być kompletna, spełniająca założenia projektowe i gotowa do eksploatacji. Bezwykopowa kanalizacja deszczowa- metoda ciasno pasowanej wykładziny utwardzanej na miejscu. Lp. Nazwa elementu Jedn. Ilość Uwagi Wykładzina z rur utwardzanych na miejscu DN400/ Średnica mb 1. po naprawie DN Wykładzina z rur utwardzanych na miejscu DN300/ Średnica mb 2. po naprawie DN Wykładzina z rur utwardzanych na miejscu DN200/ Średnica mb 3. po naprawie DN Czyszczenie mechaniczne lub hydrodynamiczne oraz usuwanie przeszkód (np. korzeni) oraz wszelkich nierówności za pomocą robota kanalizacyjnego. kpl 1 5. Kamerowanie przedwykonawcze kpl 1 6. Kamerowanie powykonawcze kpl 1 7. Próby szczelności kpl 1 8. Badanie wytrzymałościowe wycinka utwardzonego rękawa kpl 1 9. Badanie sztywności obwodowej i grubości wprowadzonego rękawa. kpl Projekt zmiany organizacji ruchu, oznakowanie ( 3000 zł ) kpl 1 Bezwykopowa kanalizacja deszczowa- systemy moduły rurowe PVC. Lp. Nazwa elementu Jedn. Ilość Uwagi 1. Moduły rurowe PVC (0,58m)DN300 mb Czyszczenie mechaniczne lub hydrodynamiczne oraz usuwanie przeszkód (np. korzeni) oraz wszelkich nierówności za pomocą robota kanalizacyjnego. kpl 1 3. Kamerowanie przedwykonawcze kpl 1 4. Kamerowanie powykonawcze kpl 1 5. Próby szczelności kpl 1 6. Badanie sztywności obwodowej. kpl Projekt zmiany organizacji ruchu, oznakowanie ( 3000 zł ) kpl 1 Renowacja konstrukcji studzienek rewizyjnych. Lp. Nazwa elementu Jedn. Ilość Uwagi 1. Renowacja istniejącej studzienki żelbetowej Ø1200 poprzez naniesienie powłok reprofilująco - zabezpieczających oraz odtworzenie kinet w ich dnie - wysokość studzienki do H=1,5m kpl 2 2. Renowacja istniejącej studzienki żelbetowej Ø1200 poprzez kpl 9-9 -

10 naniesienie powłok reprofilująco - zabezpieczających oraz odtworzenie kinet w ich dnie - wysokość studzienki do H=2,0m Renowacja istniejącej studzienki żelbetowej Ø1200 poprzez naniesienie powłok reprofilująco - zabezpieczających oraz odtworzenie kinet w ich dnie - wysokość studzienki do H=2,5m kpl 4 Renowacja istniejącej studzienki żelbetowej Ø1200 poprzez naniesienie powłok reprofilująco - zabezpieczających oraz odtworzenie kinet w ich dnie3,0m kpl 7 Renowacja istniejącej studzienki żelbetowej Ø1200 poprzez naniesienie powłok reprofilująco - zabezpieczających oraz odtworzenie kinet w ich dnie - wysokość studzienki do H=3,5m kpl 9 Renowacja istniejącej studzienki żelbetowej Ø1200 poprzez naniesienie powłok reprofilująco - zabezpieczających oraz odtworzenie kinet w ich dnie - wysokość studzienki do H=4,0m kpl 5 Renowacja istniejącej studzienki żelbetowej Ø1200 poprzez naniesienie powłok reprofilująco - zabezpieczających oraz odtworzenie kinet w ich dnie - wysokość studzienki do H=5,5m kpl 2 Renowacja istniejącej studzienki żelbetowej Ø1200 poprzez naniesienie powłok reprofilująco - zabezpieczających oraz odtworzenie kinet w ich dnie - wysokość studzienki do H=7,0m kpl

11 Informacja dotycząca bezpieczeństwa i ochrony zdrowia OBIEKT: RENOWACJA METODĄ BEZWYKOPOWĄ KANALIZACJI DESZCZOWEJ W ULICY SKOCZYŃSKIEGO, NARUTOWICZA I WOLNOŚCI W STALOWEJ WOLI. ADRES BUDOWY: Stalowa Wola, INWESTOR: Gmina Stalowa Wola. ul. Wolności Stalowa Wola PROJEKTOWAŁ: mgr inż. Zdzisław Żurecki

12 1.Zakres robót. Przedmiotem opracowania jest projekt budowlany renowacji kanalizacji deszczowej metodą bezwykopową w ulicy Skoczyńskiego, Narutowicza i Wolności w Stalowej Woli. Zakres robót instalacyjnych w ramach przedmiotowej inwestycji: Roboty budowlane związane z montażem modułów rurowych PVC. Próby szczelności, odbiory i rozruch. Roboty budowlane związane z montażem systemu ciasno pasowanej wykładziny utwardzanej na miejscu. Próby szczelności, odbiory i rozruch. Roboty budowlane związane z czyszczeniem, usuwaniem przeszkód (np. korzeni) oraz wszelkich nierówności za pomocą robota kanalizacyjnego. Roboty związane z kamerowaniem przedwykonawczym oraz powykonawczym, naprawianych odcinków kanalizacji deszczowej. Badania wytrzymałościowe oraz badania sztywności obwodowej wprowadzanego rękawa. 2. Istniejące obiekty budowlane. Wykaz istniejących obiektów budowlanych i projektowanych elementów zagospodarowania zgodnie z projektem budowlanym. 3. Elementy zagospodarowania działki stanowiące zagrożenie bezpieczeństwa i zdrowia ludzi. Nie dotyczy 4. Wydzielone i oznakowane miejsca prowadzenia robót budowlanych, stosownie do zagrożenia. Przewidzieć ogrodzenie placu budowy na czas prowadzenia robót montażowych, w celu uniemożliwienia dostępu osób postronnych. Teren budowy posiada bezpośredni dojazd z drogi gminnej umożliwiający bezpośredni dostęp dla sił ratowniczych. Wykopy zabezpieczyć po obu stronach taśmą ostrzegawczą zgodnie z norma o znakach ostrzegawczych. 5. Przewidywane zagrożenia występujące podczas realizacji robót: związane z ruchem pojazdów na budowie, związane z potrąceniem pracownika lub osoby postronnej maszynami roboczymi lub pojazdami przy wykonywaniu robót na placu budowy lub w miejscu dostępnym dla osób postronnych ( brak wygrodzenia strefy niebezpiecznej), związane z upadkiem elementów systemowych z wysokości (upuszczenie materiałów i narzędzi z wysokości) 6.Sposoby prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Przy realizacji przedmiotowego zadania inwestycyjnego roboty szczególnie niebezpieczne nie wystąpią. Pracownicy zatrudnieni przy realizacji robót winni posiadać ważne badania lekarskie dopuszczające je do pracy przy tego typu robotach. Pracownicy winni być przeszkoleni z zakresu przepisów bhp i p.poż oraz przeprowadzony instruktaż stanowiskowy o grożących niebezpieczeństwach podczas pracy na wysokości. Pracownicy powinni być wyposażeni w środki ochrony osobistej zgodnie z panującymi przepisami

13 7. Określenie sposobu przechowywania materiałów szczególnie niebezpiecznych. Przewidzieć zabezpieczenie gazów technicznych przechowywanych na placu budowy, zgodnie z przepisami BHP. 8. Wskazanie środków technicznych i organizacyjnych zapobiegających niebezpieczeństwu. Należy pamiętać o zachowaniu drożności dróg komunikacyjnych, materiały budowlane składować tak, aby nie tarasowały wjazdu i wyjazdu z posesji. Prace prowadzić zgodnie z Rozporządzeniem w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129, poz. 844) i Rozporządzeniem BHP podczas wykonywania robót budowlanych (Dz. U ). Roboty na wysokościach wykonywać na rusztowaniach posiadających dopuszczenia do eksploatacji z zachowaniem wymienionych powyżej przepisów. Dokonać odbioru montażu i prób szczelności w obecności przedstawicieli dostawców przedmiotowych mediów. 9.Ochrona osobista i instruktaż pracowników. Przed dopuszczeniem pracownika do pracy należy zabezpieczyć pracownika w odzież roboczą i ochronną zgodnie z obowiązującymi przepisami. Pracownicy narażeni na urazy mechaniczne i inne szkodliwe czynniki i zagrożenia powinni być zaopatrzeni w sprzęt ochrony osobistej. Sprzęt ten powinien posiadać atesty oraz instrukcje określające sposób jego użytkowania. Kierownik budowy winien zapewnić instruktaż pracowników z zakresie ogólnych przepisów BHP i szczegółowych objaśnień w zakresie robót stanowiskowych. Do zapewniania ochrony zobowiązuje się kierownika budowy i inwestora w/w obiektu. Opracował: mgr inż. Zdzisław Żurecki

14 O Ś W I A D C Z E N I E Stalowa Wola r. W nawiązaniu do art. 20 ust. 4 ustawy Prawo budowlane ( zm. Dz. U. z 2004r. Nr 93 poz. 888 ) oświadczam, że projekt budowlany dla zadania inwestycyjnego pt. RENOWACJA METODĄ BEZWYKOPOWĄ KANALIZACJI DESZCZOWEJ W ULICY SKOCZYŃSKIEGO, NARUTOWICZA I WOLNOŚCI W STALOWEJ WOLI. adres budowy : Stalowa Wola, inwestor: Gmina Stalowa Wola ul. Wolności Stalowa Wola został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej i jest kompletny z punktu widzenia celu któremu ma służyć. Projektujący: Zdzisław Żurecki Instalacje sanitarne; Upr. 156/TBG/94 Podpis
