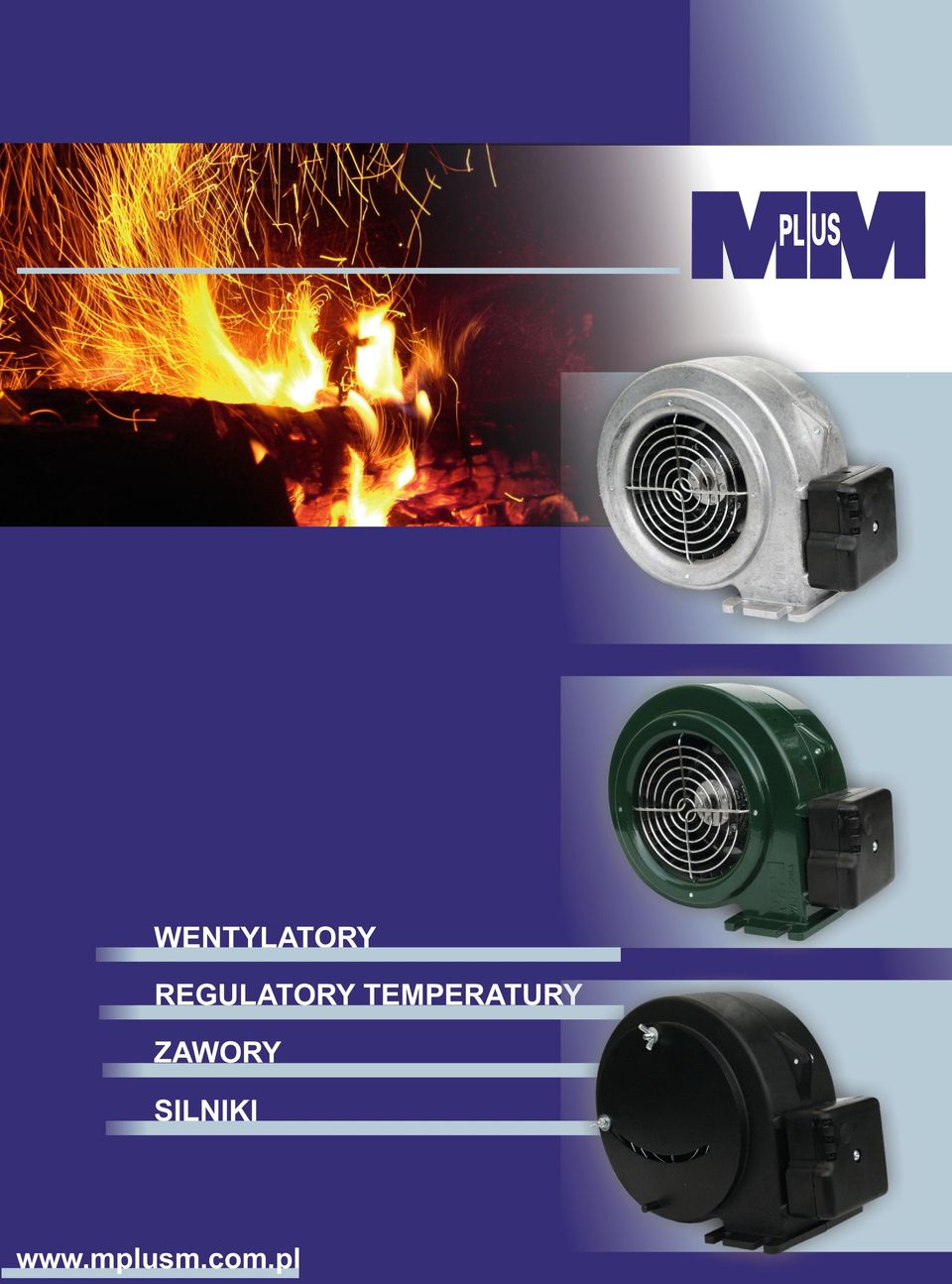

1 WENTYLATORY REGULATORY TEMPERATURY ZAWORY SILNIKI

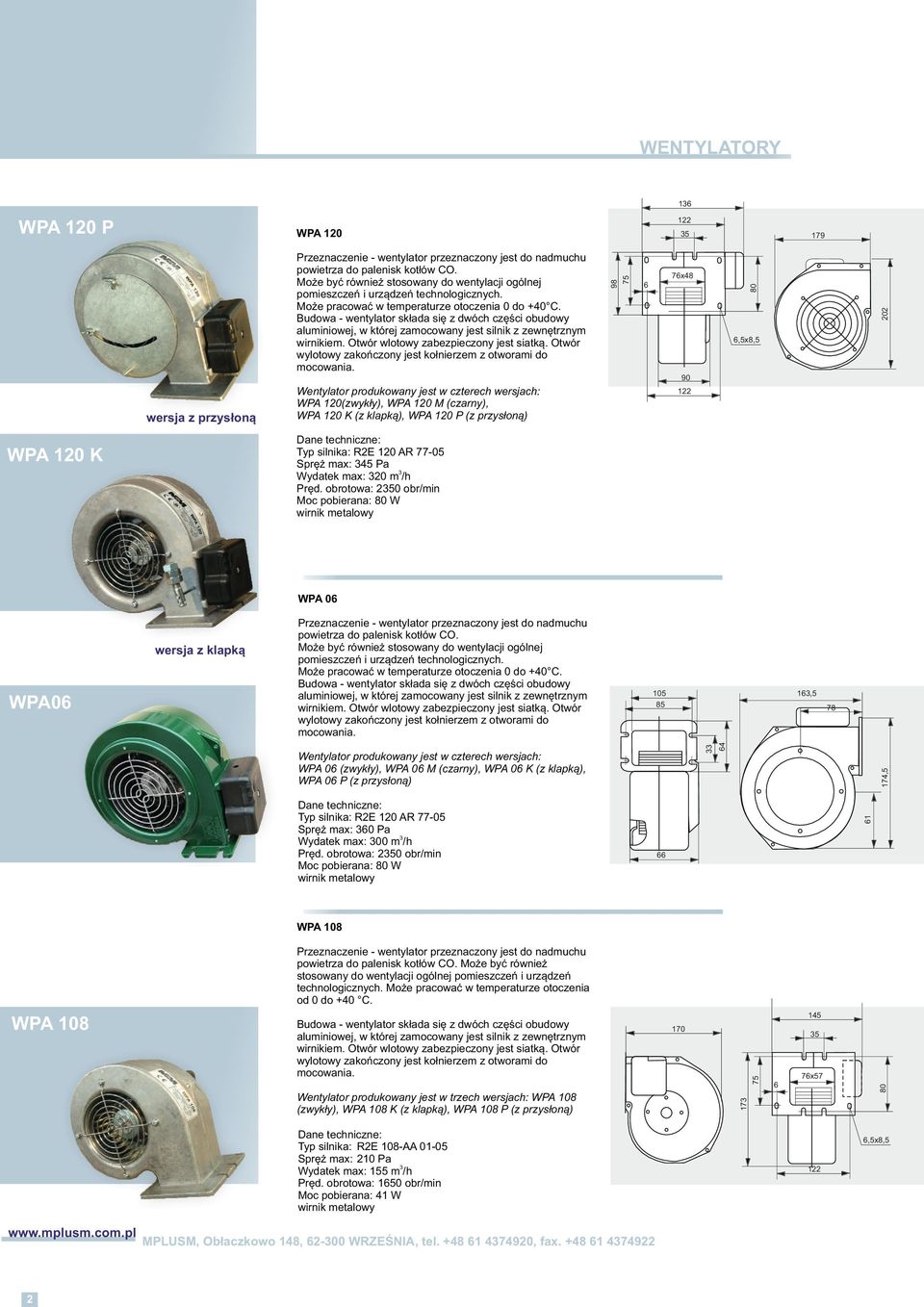

2 WENTYLATORY WPA 12 P WPA x Przeznaczenie - wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Może pracować w temperaturze otoczenia do +4 C. Budowa - wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik z zewnętrznym wirnikiem. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania. 5 6,5x8,5 9 wersja z przysłoną Wentylator produkowany jest w czterech wersjach: WPA 12(zwykły), WPA 12 M (czarny), WPA 12 K (z klapką), WPA 12 P (z przysłoną) 122 Typ silnika: R2E 12 AR 77-5 Spręż max: 45 Pa Wydatek max: 2 m/h Pręd. obrotowa: 25 obr/min Moc pobierana: 8 W wirnik metalowy WPA 12 K WPA , Typ silnika: R2E 12 AR 77-5 Spręż max: 6 Pa Wydatek max: m/h Pręd. obrotowa: 25 obr/min Moc pobierana: 8 W wirnik metalowy 174,5 Wentylator produkowany jest w czterech wersjach: WPA 6 (zwykły), WPA 6 M (czarny), WPA 6 K (z klapką), WPA 6 P (z przysłoną) 64 WPA6 wersja z klapką Przeznaczenie - wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Może pracować w temperaturze otoczenia do +4 C. Budowa - wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik z zewnętrznym wirnikiem. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania. 66 WPA 18 Przeznaczenie - wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Może pracować w temperaturze otoczenia od do +4 C. 145 Wentylator produkowany jest w trzech wersjach: WPA 18 (zwykły), WPA 18 K (z klapką), WPA 18 P (z przysłoną) Typ silnika: R2E 18-AA 1-5 Spręż max: 21 Pa Wydatek max: 155 m/h Pręd. obrotowa: 165 obr/min Moc pobierana: 41 W wirnik metalowy 2 MPLUSM, Obłaczkowo 148, 62- WRZEŚNIA, tel , fax x Budowa - wentylator składa się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik z zewnętrznym wirnikiem. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania. 17 WPA 18 6,5x8,5 122

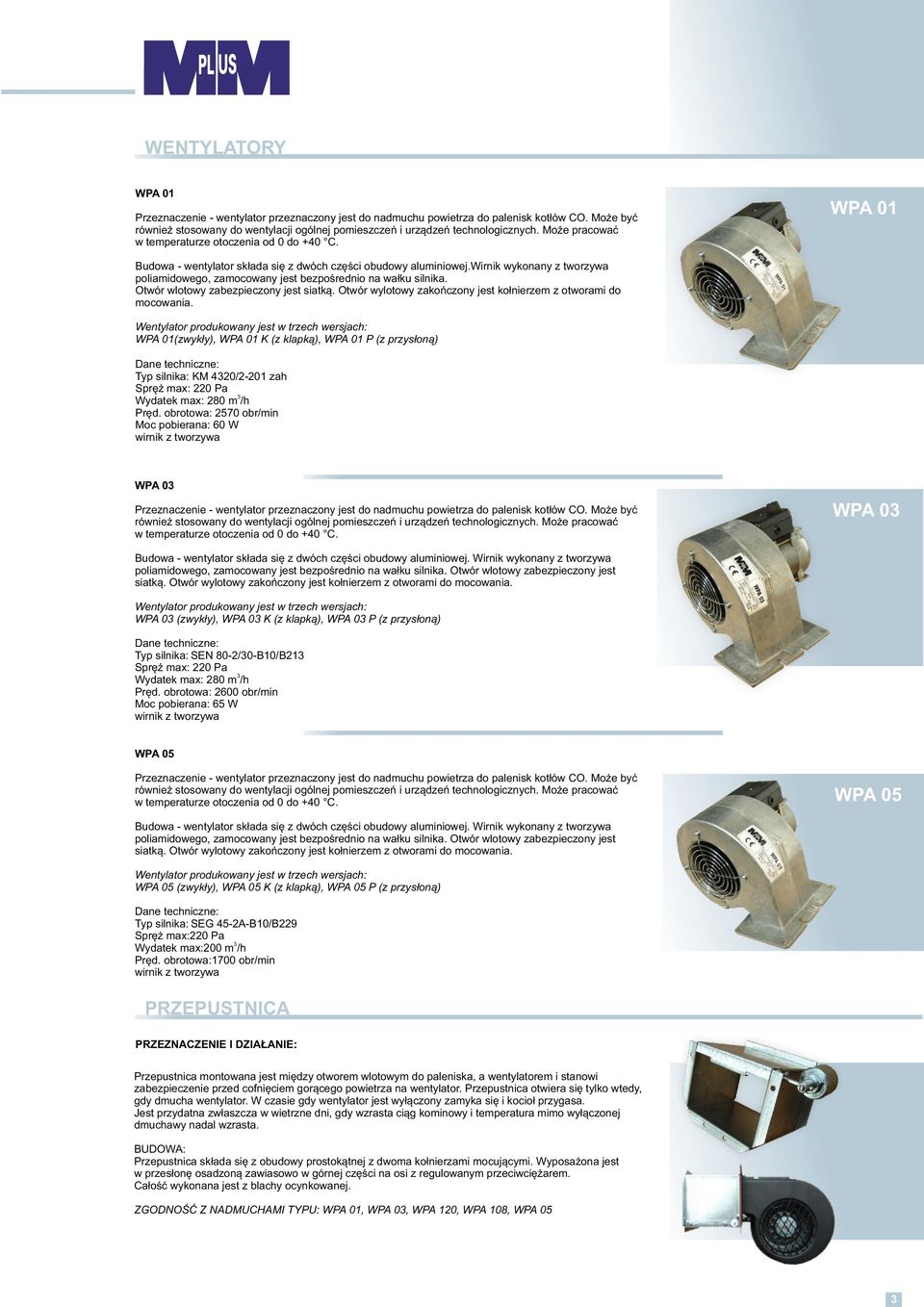

3 WENTYLATORY WPA 1 Przeznaczenie - wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Może pracować w temperaturze otoczenia od do +4 C. WPA 1 Budowa - wentylator składa się z dwóch części obudowy aluminiowej.wirnik wykonany z tworzywa poliamidowego, zamocowany jest bezpośrednio na wałku silnika. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania. Wentylator produkowany jest w trzech wersjach: WPA 1(zwykły), WPA 1 K (z klapką), WPA 1 P (z przysłoną) Typ silnika: KM 42/2-21 zah Spręż max: 22 Pa Wydatek max: 28 m/h Pręd. obrotowa: 257 obr/min Moc pobierana: 6 W wirnik z tworzywa WPA Przeznaczenie - wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Może pracować w temperaturze otoczenia od do +4 C. WPA Budowa - wentylator składa się z dwóch części obudowy aluminiowej. Wirnik wykonany z tworzywa poliamidowego, zamocowany jest bezpośrednio na wałku silnika. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania. Wentylator produkowany jest w trzech wersjach: WPA (zwykły), WPA K (z klapką), WPA P (z przysłoną) Typ silnika: SEN 8-2/-B1/B21 Spręż max: 22 Pa Wydatek max: 28 m/h Pręd. obrotowa: 2 obr/min Moc pobierana: 65 W wirnik z tworzywa WPA 5 Przeznaczenie - wentylator przeznaczony jest do nadmuchu powietrza do palenisk kotłów CO. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Może pracować w temperaturze otoczenia od do +4 C. Budowa - wentylator składa się z dwóch części obudowy aluminiowej. Wirnik wykonany z tworzywa poliamidowego, zamocowany jest bezpośrednio na wałku silnika. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania. WPA 18 WPA 5 WPA 1 Wentylator produkowany jest w trzech wersjach: WPA 5 (zwykły), WPA 5 K (z klapką), WPA 5 P (z przysłoną) Typ silnika: SEG 45-2A-B1/B229 Spręż max:22 Pa Wydatek max: m/h Pręd. obrotowa:17 obr/min wirnik z tworzywa PRZEPUSTNICA PRZEZNACZENIE I DZIAŁANIE: Przepustnica montowana jest między otworem wlotowym do paleniska, a wentylatorem i stanowi zabezpieczenie przed cofnięciem gorącego powietrza na wentylator. Przepustnica otwiera się tylko wtedy, gdy dmucha wentylator. W czasie gdy wentylator jest wyłączony zamyka się i kocioł przygasa. Jest przydatna zwłaszcza w wietrzne dni, gdy wzrasta ciąg kominowy i temperatura mimo wyłączonej dmuchawy nadal wzrasta. BUDOWA: Przepustnica składa się z obudowy prostokątnej z dwoma kołnierzami mocującymi. Wyposażona jest w przesłonę osadzoną zawiasowo w górnej części na osi z regulowanym przeciwciężarem. Całość wykonana jest z blachy ocynkowanej. ZGODNOŚĆ Z NADMUCHAMI TYPU: WPA 1, WPA, WPA 12, WPA 18, WPA 5

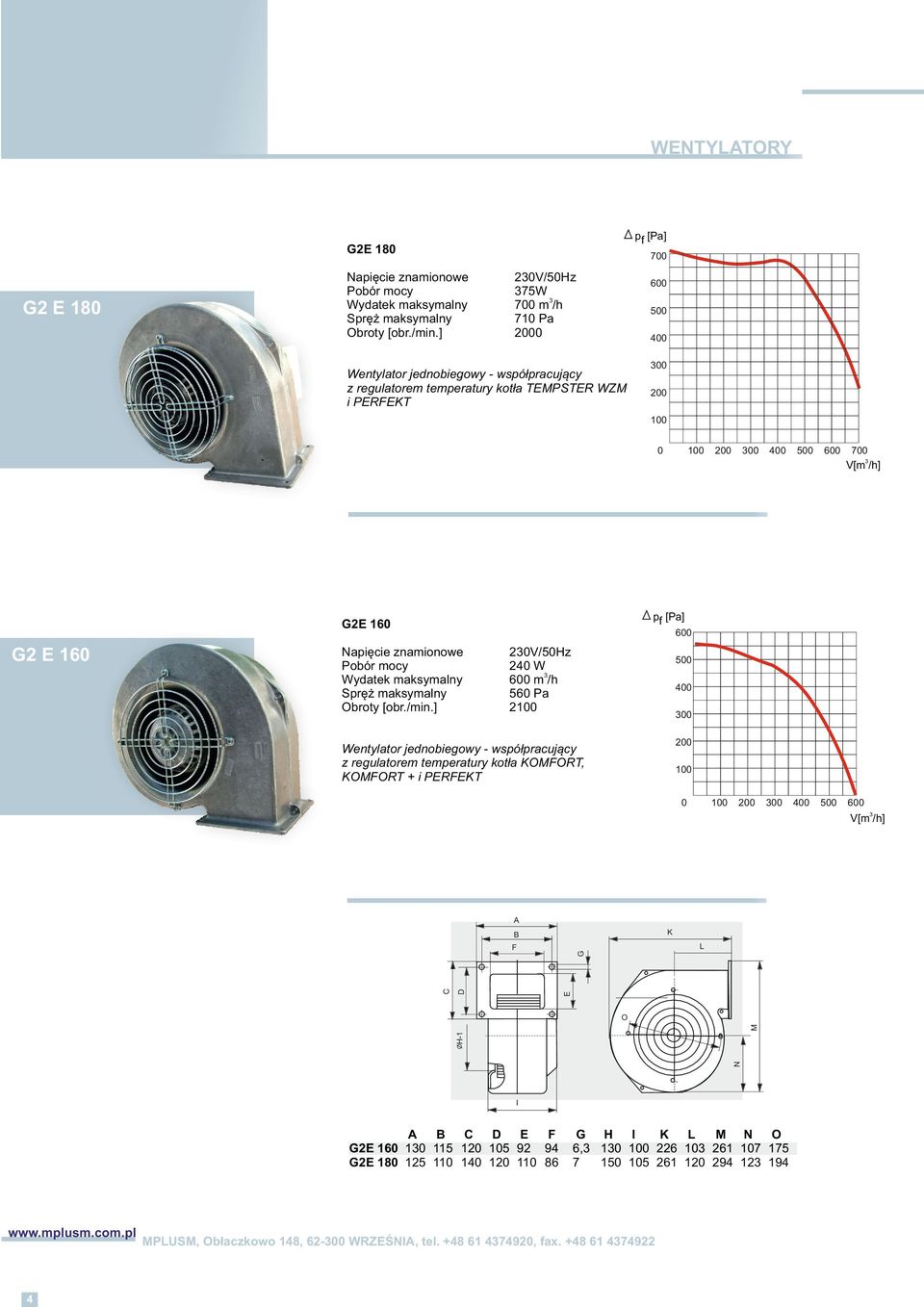

4 WENTYLATORY G2E 18 G2 E 18 7 Pobór mocy 2V/5Hz 75W 7 m/h 71 Pa 5 Wentylator jednobiegowy - współpracujący z regulatorem temperatury kotła TEMPSTER WZM i PERFEKT V[m/h] G2E 16 G2 E 16 Pobór mocy 2V/5Hz 24 W m/h 56 Pa 21 5 Wentylator jednobiegowy - współpracujący z regulatorem temperatury kotła KOMFORT, KOMFORT + i PERFEKT V[m/h] A K B L G E C D F N H-1 M O I A B C D E F G2E G2E G H I K L M N O 6, MPLUSM, Obłaczkowo 148, 62- WRZEŚNIA, tel , fax

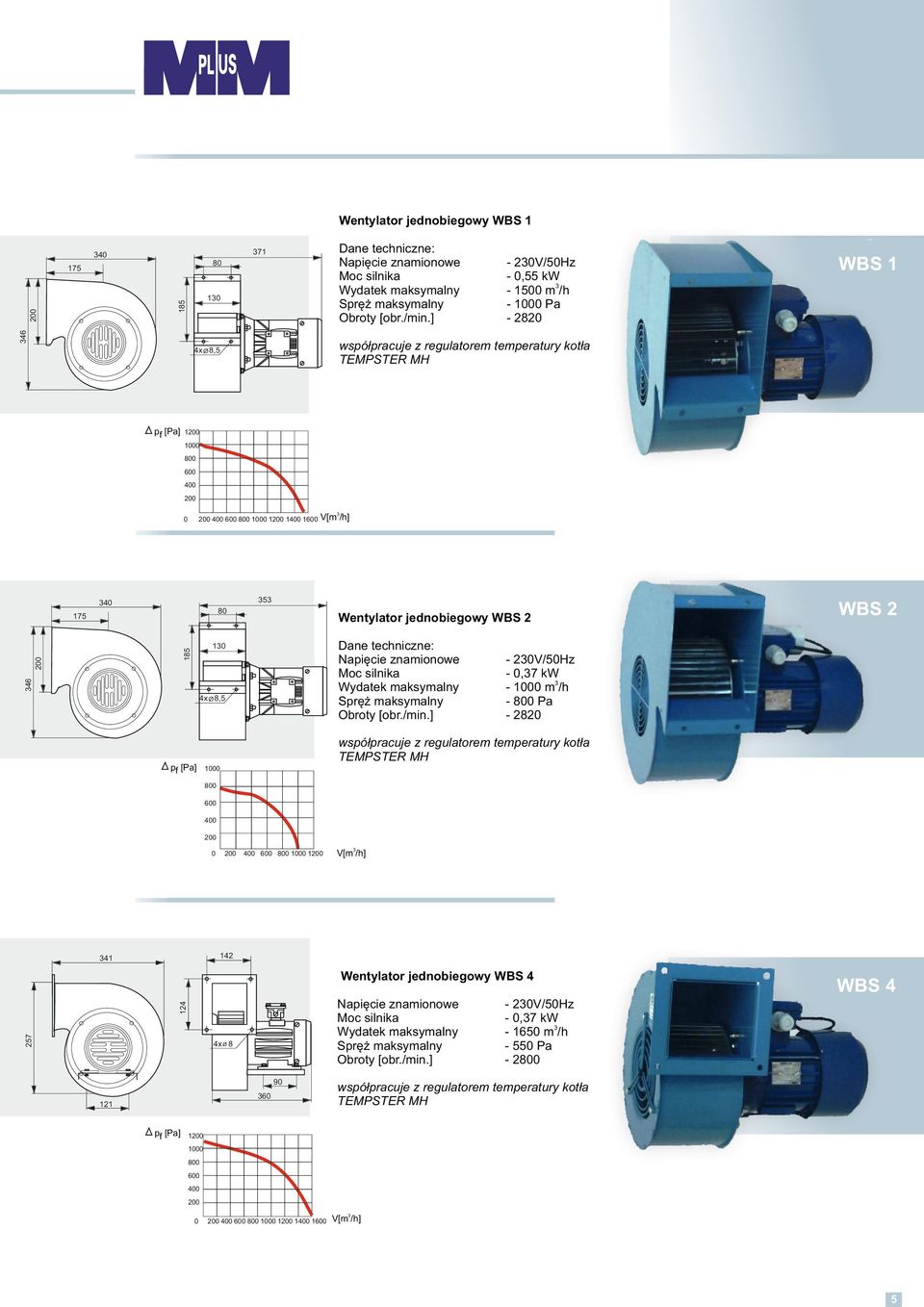

5 Wentylator jednobiegowy WBS 1 Moc silnika WBS 1 współpracuje z regulatorem temperatury kotła TEMPSTER MH 4x 8,5-2V/5Hz -,55 kw - 15 m/h - 1 Pa V[m /h] Moc silnika Wentylator jednobiegowy WBS 2 4x 8,5 WBS 2-2V/5Hz -,7 kw - 1 m/h - 8 Pa współpracuje z regulatorem temperatury kotła TEMPSTER MH V[m /h] Wentylator jednobiegowy WBS Moc silnika 4x WBS 4-2V/5Hz -,7 kw m/h - 55 Pa - 28 współpracuje z regulatorem temperatury kotła TEMPSTER MH V[m /h] 5

6 WENTYLATORY WBS 5 2V/5Hz 15 W 8 m/h 4 Pa Pobór mocy 26 WBS x V[m /h] WBS 5a V/5Hz 8 W 28 m/h 2 Pa Pobór mocy 4x WBS 5a 118 Wentylator jednobiegowy - współpracujący z regulatorem temperatury kotła KOMFORT i KOMFORT + i innymi V/5Hz 8 W 27 m/h Pa WBS 6a Pobór mocy 165 WBS 6a 4x 7 91 Wentylator jednobiegowy - współpracujący z regulatorem temperatury kotła KOMFORT i KOMFORT +, TEMPSTER i innymi 6 MPLUSM, Obłaczkowo 148, 62- WRZEŚNIA, tel , fax

7 REGULATORY TEMPERATURY Regulator temperatury: SW 1 SW 1W DO STEROWANIA WENTYLATOREM Sterownik wentylatora podmuchowego do kotła CO z regulacją długości cyklicznego przedmuchu przeznaczony jest do automatycznego załączania i wyłączania wentylatora podmuchowego z silnikiem jednofazowym 2V 5Hz o mocy do 1VA współpracującego z kotłem CO. SW 1 Zastosowanie wentylatora podmuchowego do pieca węglowego CO umożliwia spalanie w tym piecu również miału węglowego, po uprzednim uszczelnieniu pieca. SW 1 W Regulator temperatury: SP 1 SP 1W DO STEROWANIA POMPĄ Elektroniczny sterownik pompy centralnego ogrzewania typu SP 1, SP 1W przeznaczony jest do automatycznego załączania i wyłączania pompy obiegowej CO z silnikiem 2V 5Hz i mocy do 1VA. Zespół sterownik - pompa stosowany jest zazwyczaj do instalacji CO z kotłem opalanym węglem lub miałem. Czujnik mierzy temperaturę wody w instalacji. Po wygaśnięciu kotła pompa obiegowa wyłącza się. Pompowanie wody przy wygaszonym kotle jest niewskazane, gdyż ciąg powietrza do komina powoduje szybsze stygnięcie wody w kotle niż w grzejnikach. Optymalną temperaturę można nastawić na skali sterownika. SP 1 SP 1W Występuje również opcja sterownika o symbolu SP 1+. Sterownik ten przeciwdziała efektowi "zastania" pompy CO po sezonie grzewczym przez włączanie jej co 14 dni na s. Regulator temperatury: SW 1P SW 1PW DO STEROWANIA WENTYLATOREM i POMPĄ Sterownik SW 1P, SW 1PW wentylatora podmuchowego i pompy cyrkulacyjnej do kotła CO z regulacją długości cyklicznego przedmuchu przeznaczony jest do automatycznego załączania i wyłączania wentylatora podmuchowego z silnikiem jednofazowym 2V 5Hz o mocy do 1VA współpracującego z kotłem CO. SW 1P Sterownik SW 1P, SW 1PW steruje również pompą cyrkulacyjną z silnikiem 22V 5Hz o mocy do 1VA. SW 1PW Regulator temperatury: MTS 8 DO STEROWANIA WENTYLATOREM i POMPĄ MTS 8 Mikroprocesorowy regulator temperatury przeznaczony jest do sterowania nadmuchem przy kotłach i pompą obiegową CO. Przeciwdziała efektowi "zastania" pompy CO po sezonie grzewczym, przez włączenie jej co 14 dni na sekund. Przez automatyczne uruchamianie pompy poniżej temperatury 9 st. C opóźnia przemarzanie najbardziej narażonych na wychłodzenie elementów instalacji CO. Posiada dodatkowe zabezpieczenie zmniejszające ryzyko zagotowania się wody w kotle CO w postaci wyłącznika termicznego. 7

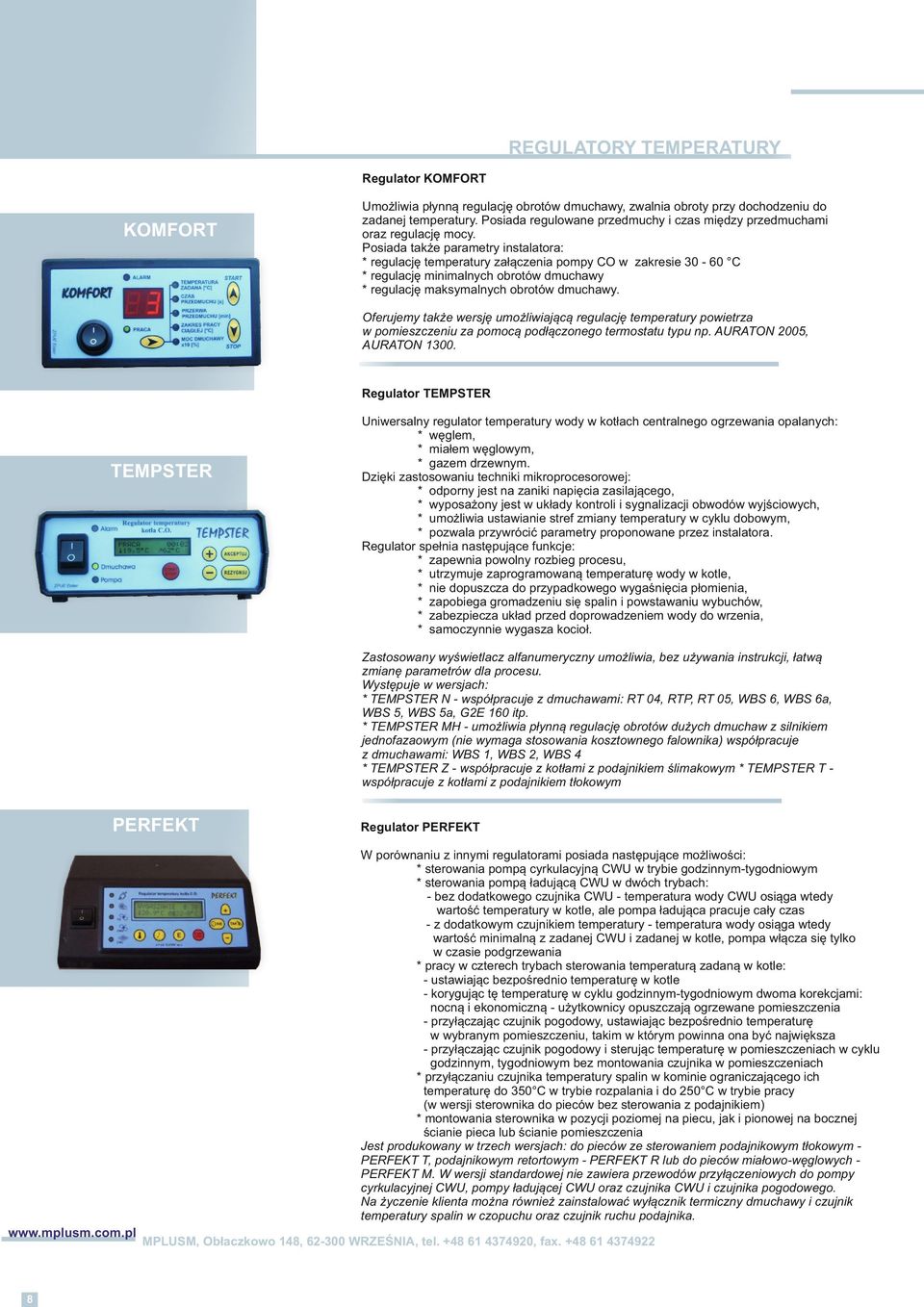

8 REGULATORY TEMPERATURY Regulator KOMFORT KOMFORT Umożliwia płynną regulację obrotów dmuchawy, zwalnia obroty przy dochodzeniu do zadanej temperatury. Posiada regulowane przedmuchy i czas między przedmuchami oraz regulację mocy. Posiada także parametry instalatora: * regulację temperatury załączenia pompy CO w zakresie - 6 C * regulację minimalnych obrotów dmuchawy * regulację maksymalnych obrotów dmuchawy. Oferujemy także wersję umożliwiającą regulację temperatury powietrza w pomieszczeniu za pomocą podłączonego termostatu typu np. AURATON 5, AURATON 1. Regulator TEMPSTER TEMPSTER Uniwersalny regulator temperatury wody w kotłach centralnego ogrzewania opalanych: * węglem, * miałem węglowym, * gazem drzewnym. Dzięki zastosowaniu techniki mikroprocesorowej: * odporny jest na zaniki napięcia zasilającego, * wyposażony jest w układy kontroli i sygnalizacji obwodów wyjściowych, * umożliwia ustawianie stref zmiany temperatury w cyklu dobowym, * pozwala przywrócić parametry proponowane przez instalatora. Regulator spełnia następujące funkcje: * zapewnia powolny rozbieg procesu, * utrzymuje zaprogramowaną temperaturę wody w kotle, * nie dopuszcza do przypadkowego wygaśnięcia płomienia, * zapobiega gromadzeniu się spalin i powstawaniu wybuchów, * zabezpiecza układ przed doprowadzeniem wody do wrzenia, * samoczynnie wygasza kocioł. Zastosowany wyświetlacz alfanumeryczny umożliwia, bez używania instrukcji, łatwą zmianę parametrów dla procesu. Występuje w wersjach: * TEMPSTER N - współpracuje z dmuchawami: RT 4, RTP, RT 5, WBS 6, WBS 6a, WBS 5, WBS 5a, G2E 16 itp. * TEMPSTER MH - umożliwia płynną regulację obrotów dużych dmuchaw z silnikiem jednofazaowym (nie wymaga stosowania kosztownego falownika) współpracuje z dmuchawami: WBS 1, WBS 2, WBS 4 * TEMPSTER Z - współpracuje z kotłami z podajnikiem ślimakowym * TEMPSTER T współpracuje z kotłami z podajnikiem tłokowym PERFEKT Regulator PERFEKT W porównaniu z innymi regulatorami posiada następujące możliwości: * sterowania pompą cyrkulacyjną CWU w trybie godzinnym-tygodniowym * sterowania pompą ładującą CWU w dwóch trybach: - bez dodatkowego czujnika CWU - temperatura wody CWU osiąga wtedy wartość temperatury w kotle, ale pompa ładująca pracuje cały czas - z dodatkowym czujnikiem temperatury - temperatura wody osiąga wtedy wartość minimalną z zadanej CWU i zadanej w kotle, pompa włącza się tylko w czasie podgrzewania * pracy w czterech trybach sterowania temperaturą zadaną w kotle: - ustawiając bezpośrednio temperaturę w kotle - korygując tę temperaturę w cyklu godzinnym-tygodniowym dwoma korekcjami: nocną i ekonomiczną - użytkownicy opuszczają ogrzewane pomieszczenia - przyłączając czujnik pogodowy, ustawiając bezpośrednio temperaturę w wybranym pomieszczeniu, takim w którym powinna ona być największa - przyłączając czujnik pogodowy i sterując temperaturę w pomieszczeniach w cyklu godzinnym, tygodniowym bez montowania czujnika w pomieszczeniach * przyłączaniu czujnika temperatury spalin w kominie ograniczającego ich temperaturę do 5 C w trybie rozpalania i do 25 C w trybie pracy (w wersji sterownika do pieców bez sterowania z podajnikiem) * montowania sterownika w pozycji poziomej na piecu, jak i pionowej na bocznej ścianie pieca lub ścianie pomieszczenia Jest produkowany w trzech wersjach: do pieców ze sterowaniem podajnikowym tłokowym PERFEKT T, podajnikowym retortowym - PERFEKT R lub do pieców miałowo-węglowych PERFEKT M. W wersji standardowej nie zawiera przewodów przyłączeniowych do pompy cyrkulacyjnej CWU, pompy ładującej CWU oraz czujnika CWU i czujnika pogodowego. Na życzenie klienta można również zainstalować wyłącznik termiczny dmuchawy i czujnik temperatury spalin w czopuchu oraz czujnik ruchu podajnika. 8 MPLUSM, Obłaczkowo 148, 62- WRZEŚNIA, tel , fax

9 ZAWORY Zawory aluminiowe: ZKG - typ ZKG z kulą wykonaną z tworzywa zapewniającego cichą i poprawną pracę zaworu (kula pływająca). - typ ZRCO z kulą wykonaną ze stali nierdzewnej (kula pływająca). Zawory różnicowe C.O. o rozmiarach: - 1" (25mm) - 1,25" (2mm) - 1,5" (4mm) - 2" (5mm) ZRCO 9

10 SILNIKI Silnik krokowy FA4 C21 N8 - moment - silnik bipolarny - 8 przewodowy. - prąd fazy - napięcie znamionowe - rezystancja fazy - skok - masa 1,8 Nm 4,6 A 2,5 V,55 Ohm 1,8 stopnia 2,5 kg 1,7 69,6 9,525 8, 7 85,6 FA4 C21 N8 9,525 6, Oferujemy również sterownik do silnika: - na płytce 1 x 16 mm - praca cało lub pół skokowa - wbudowany generator częstotliwośc - umożliwia płynną regulację obrotów od -15 obr./min 5 28 L 82 SEK W silniku tym można uzyskać obroty lewe lub prawe w zależności od tego, czy podłączymy do sieci brązowy lub niebieski przewód 89 B A brązowy brązowy C M niebieski ~2V/5Hz czarny LEWY KIERUNEK OBROTÓW KM 42 KM 42/2-21 zah - moc pobierana - moc oddawana - kondensator - obroty [obr./min.] W 25 W 4 mf 1 2,2 kg 875 SEK moc pobierana - moc oddawana - kondensator - obroty [obr./min.] - masa 4xM4/9 5 W 26 W 1,5 mf 265 obr/min MPLUSM, Obłaczkowo 148, 62- WRZEŚNIA, tel , fax M C niebieski ~2V/5Hz czarny PRAWY KIERUNEK OBROTÓW

11 WENTYLATORY OSIOWE Wentylatory WOO 17/ WOO 2/ CA WOO 2/17 CC WOO /17 CC WOO 5/ WOO 5/52 QCA WOO 5/52 B D Główne wymiary [mm] L A B Moc pobierana Wydajnośc [m /h] [W] B D WOO... L A UŻW... Żaluzje: UŻW 17 UŻW 2 UŻW 2 UŻW UŻW Silniki i śmigła do wentylatorów Silniki prądu przemiennego o mocach: - 5W - 1W - 16W - 2W - 4W Śmigła ssące i tłoczące o średnicach: mm mm - mm - 2 mm mm - mm - 5 mm Silniki indukcyjne E166 EM, E167 EM: - nap. znam. - moc wydawana - moc pobierana - pręd. obr. - prąd znam. - kier. wirowania - klasa izolacji 2V/5Hz 2,5 W 17 W 2 obr./min,12 A lewy B E167 EM E166 EM 11

12 15 Gniezno Września WRZEŚNIA Pozna w Warsza ń a A2 da Wlk p. 42 Jarocin 15 Śro OBŁACZKOWO MPLUSM Obłaczkowo WRZEŚNIA tel fax lisz ań 442 Pozn wa Ka za Wars

13 Wentylator jednobiegowy WBS 1 WBS 1 1 Moc silnika V[m /h] - 2V/5Hz -,55 kw - 15 m/h - 1 Pa x 8,5 Wentylator jednobiegowy WBS V[m /h] Moc silnika - 2V/5Hz -,7 kw - 1 m/h - 8 Pa WBS 2 4x 8,5
