1 WENTYLATORY

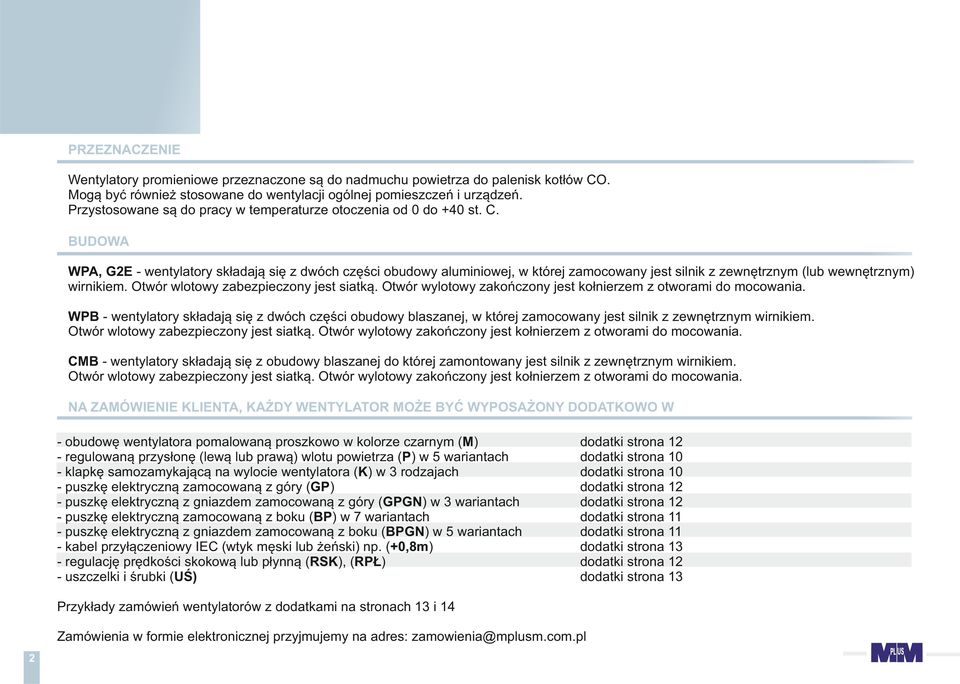

2 PRZEZNACZENIE Wentylatory promieniowe przeznaczone są do nadmuchu powietrza do palenisk kotłów CO. Mogą być również stosowane do wentylacji ogólnej pomieszczeń i urządzeń. Przystosowane są do pracy w temperaturze otoczenia od 0 do +40 st. C. BUDOWA WPA, G2E wentylatory składają się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik z zewnętrznym (lub wewnętrznym) wirnikiem. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania. WPB wentylatory składają się z dwóch części obudowy blaszanej, w której zamocowany jest silnik z zewnętrznym wirnikiem. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania. CMB wentylatory składają się z obudowy blaszanej do której zamontowany jest silnik z zewnętrznym wirnikiem. Otwór wlotowy zabezpieczony jest siatką. Otwór wylotowy zakończony jest kołnierzem z otworami do mocowania. NA ZAMÓWIENIE KLIENTA, KAŻDY WENTYLATOR MOŻE BYĆ WYPOSAŻONY DODATKOWO W obudowę wentylatora pomalowaną proszkowo w kolorze czarnym (M) regulowaną przysłonę (lewą lub prawą) wlotu powietrza (P) w 5 wariantach klapkę samozamykającą na wylocie wentylatora (K) w 3 rodzajach puszkę elektryczną zamocowaną z góry (GP) puszkę elektryczną zamocowaną z góry (GPGN) w 3 wariantach puszkę elektryczną zamocowaną z boku (BP) w 7 wariantach puszkę elektryczną zamocowaną z boku (BPGN) w 5 wariantach kabel przyłączeniowy IEC (wtyk męski lub żeński) np. (+0,8m) regulację prędkości skokową lub płynną (RSK), (RPŁ) uszczelki i śrubki (UŚ) dodatki strona 12 dodatki strona 10 dodatki strona 10 dodatki strona 12 dodatki strona 12 dodatki strona 11 dodatki strona 11 dodatki strona 13 dodatki strona 12 dodatki strona 13 Przykłady zamówień wentylatorów z dodatkami na stronach 13 i 14 Zamówienia w formie elektronicznej przyjmujemy na adres: zamowienia@mplusm.com.pl 2

BUDOWA WPA, G2E wentylatory składają się z dwóch części obudowy aluminiowej, w której zamocowany jest silnik z zewnętrznym (lub wewnętrznym) wirnikiem. Otwór wlotowy zabezpieczony jest siatką.

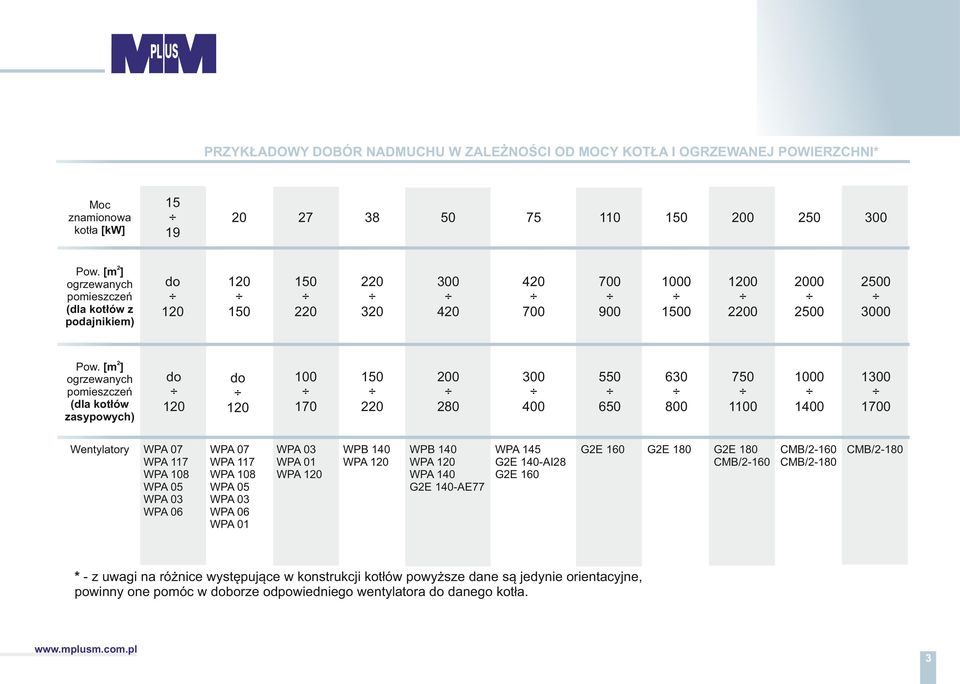

3 PRZYKŁADOWY DOBÓR NADMUCHU W ZALEŻNOŚCI OD MOCY KOTŁA I OGRZEWANEJ POWIERZCHNI* Moc znamionowa kotła [kw] Pow. [m2] ogrzewanych pomieszczeń (dla kotłów z podajnikiem) do Pow. [m2] ogrzewanych pomieszczeń (dla kotłów zasypowych) do do Wentylatory WPA 07 WPA 117 WPA 108 WPA 05 WPA 03 WPA 06 WPA 07 WPA 117 WPA 108 WPA 05 WPA 03 WPA 06 WPA 01 WPA 03 WPA 01 WPA WPB 140 WPA WPB 140 WPA 145 WPA G2E 140AI28 WPA 140 G2E 160 G2E 140AE77 G2E 160 G2E 180 G2E 180 CMB/2160 CMB/2180 CMB/2160 CMB/2180 * z uwagi na różnice występujące w konstrukcji kotłów powyższe dane są jedynie orientacyjne, powinny one pomóc w doborze odpowiedniego wentylatora do danego kotła. 3

[m2] ogrzewanych pomieszczeń (dla kotłów zasypowych) do do 100 170 1 220 200 280 300 400 5 6 630 800 7 1100 1000 1400 1300 1700 Wentylatory WPA 07 WPA 117 WPA 108 WPA 05 WPA 03 WPA 06 WPA 07 WPA 117

4 WENTYLATORY DO KOTŁÓW NA MIAŁ, EKOGROSZEK, PELLETY ITP. WPA 07 WPA 117 WPA 108 Typ silnika: R2E AR87 R2E AR87 R2E 108AA0 Napięcie znamionowe: Spręż maksymalny [Pa]: Wydatek maksymalny [m /h]: Prędkość obrotowa [obr/min]: Moc pobierana [W]: Rodzaj wirnika: Rysunek gabarytowy wentylatora: Rysunek gabarytowy gardzieli: 3

[Pa]: 280 280 210 Wydatek maksymalny [m /h]: 160 180 155 Prędkość obrotowa [obr/min]: 16 16 16 Moc

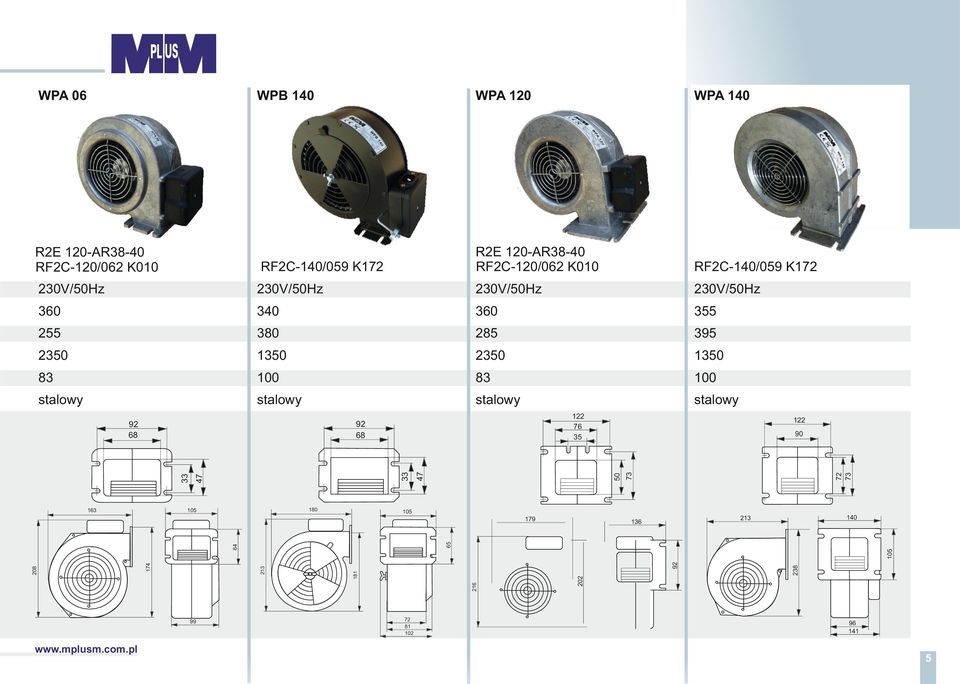

5 WPA 06 WPB 140 WPA WPA 140 R2E AR3840 RF2C/062 K010 RF2C140/059 K172 R2E AR3840 RF2C/062 K010 RF2C140/059 K

20 10 20 10 83 100 83 100 72 140 213 136 65 238 72 81 102 202 216 181

6 Typ wentylatora: G2E 140AE77 WPA 145 G2E 140AI28 Typ silnika: R2E 140AE77 05 RF2C140/059 K097 R2E 140AI28 05 Napięcie znamionowe: Wydatek maksymalny [m /h]: Prędkość obrotowa [obr/min]: Moc pobierana [W]: Rodzaj wirnika: Zdjęcie wentylatora: Rysunek gabarytowy gardzieli: 72 3 Spręż maksymalny [Pa]: Rysunek gabarytowy wentylatora:

2400 Moc pobierana [W]: 155 160 Rodzaj wirnika: Zdjęcie wentylatora: 115 94 115 94 90 Rysunek gabarytowy

7 G2E 160 G2E 180 CMB/2 160 CMB/2 180 R2E 160AY47 01 M2E074EI

8 Typ wentylatora: WPA 05 WPA 03 WPA 01 Typ silnika: SEN 802/20 SEN 802/30 SEN 802/20 Napięcie znamionowe: Wydatek maksymalny [m /h]: Prędkość obrotowa [obr/min]: Moc pobierana [W]: Rodzaj wirnika: plastikowy plastikowy Zdjęcie wentylatora: Rysunek gabarytowy wentylatora: Rysunek gabarytowy gardzieli: plastikowy Spręż maksymalny [Pa]: 190

60 Rodzaj wirnika: plastikowy plastikowy Zdjęcie wentylatora: 132 159 1 91 1 159 190 8 132 170 91 170 91 132 170

9 WENTYLATORY DO KOTŁÓW NA DREWNO G2E 085 G2E 097 RLD 85 Typ silnika: R2E 085AA0 R2E 097AD0 RLD85/ LH Napięcie znamionowe: Wydatek maksymalny [m /h]: Prędkość obrotowa [obr/min]: Moc pobierana [W]: 32 Rodzaj wirnika: Rysunek gabarytowy gardzieli: Rysunek gabarytowy wentylatora: Spręż maksymalny [Pa]: ,

2425 Moc pobierana [W]: 32 Rodzaj wirnika: 3 71 66 56 34 Rysunek gabarytowy gardzieli: Rysunek gabarytowy

10 KLAPKA PRZYSŁONA DODATKI PL (W1) (przysłona lewa wariant 1) PL (W2) (przysłona lewa wariant 2) PP (W1) * (przysłona prawa wariant 1) PP (W2) (przysłona prawa wariant 2) PP (W3) (przysłona prawa wariant 3) KZW (klapka zwykła) KMA (klapka mała) KGŁ (klapka głęboka) Klapka o największej Klapka o najmniejszej Klapka o średniej powierzchni krycia powierzchni krycia powierzchni krycia wylotu. wylotu. wylotu. Gdy otwarta wystaje Gdy otwarta wystaje częściowo za dużo za obudowę. obudowę. WPA 07 WPA 117 WPA 108 WPA 06 WPA G2E 140AE77 G2E 140AI28 G2E 160 G2E 180 CMB/2 160 CMB/2 180 WPA 05 WPA 03 WPA 01 PL (W3) (przysłona lewa wariant 3) PL (W4) (przysłona lewa wariant 4) PL (W5) ** (przysłona lewa wariant 5) PP (W4) (przysłona prawa wariant 4) PP (W5) (przysłona prawa wariant 5) WPA 140 WPA 145 WPB Gdy otwarta nie wystaje za obudowę. warianty standardowe warianty opcjonalne na zamówienie klienta nie występuje wentylator standardowo ma montowany inny typ przysłony * PP(W1) kolizja z klapką głęboką KGŁ ** PL(W5) kolizja z klapką zwykłą KZW oraz klapką głęboką KGŁ

wylotu. wylotu. Gdy otwarta wystaje Gdy otwarta wystaje częściowo za dużo za obudowę.

11 BOCZNA PUSZKA DODATKI BP (W1) wariant 1) BP (W2) wariant 2) BOCZNA PUSZKA Z GNIAZDEM BP (W3) wariant 3) BPGN (W1) wariant 1) BPGN (W2) wariant 2) BPGN (W3) wariant 3) BPGN (W4) wariant 4) WPA 07 WPA 117 WPA 108 WPA 06 WPA WPA 140 WPA 145 G2E 180 BP (W4) wariant 4) BP (W5) wariant 5) BP (W6) wariant 6) BP (W7) wariant 7) BPGN (W5) wariant 5) G2E 140AE77 G2E 140AI28 G2E 160 G2E 097 WPB 140, CMB/2 160, CMB/2 180, WPA 05, WPA 03, WPA 01, G2E 085, RLD 85 nie występują z takimi dodatkami warianty standardowe warianty opcjonalne na zamówienie klienta nie występuje 11

wariant 6) BP (W7) wariant 7) BPGN (W5) wariant 5) G2E 140AE77 G2E 140AI28 G2E 160 G2E 097 WPB 140, CMB/2 160, CMB/2 180, WPA 05, WPA 03, WPA 01,

12 DODATKI GÓRNA PUSZKA GP (górna puszka) GÓRNA PUSZKA Z GNIAZDEM GPGN (W1) (górna puszka wariant 1) GPGN (W2) (górna puszka wariant 2) REGULACJA OBROTÓW M (malowanie) RSK (regulacja skokowa) RPŁ (regulacja płynna) Obudowa wentylatora malowana proszkowo w kolorze czarnym. Skokowa regulacja prędkości obrotowej silnika umieszczona w puszce na wentylatorze. Płynna regulacja prędkości obrotowej silnika umieszczona w puszce na wentylatorze. WPA 07 WPA 117 WPA 108 WPA 06 WPB 140 WPA WPA 140 WPA 145 G2E 180 CMB/2 160 CMB/2 180 WPA 03 WPA 01 G2E 140AE77 G2E 140AI28 G2E 160 WPA 05 warianty standardowe warianty opcjonalne na zamówienie klienta nie występuje 12 GPGN (W3) (górna puszka wariant 3) MALOWANIE nie występują z takimi dodatkami puszka montowana na silniku

Płynna regulacja prędkości obrotowej silnika umieszczona w puszce na wentylatorze.

13 KABEL SIECIOWY DODATKI USZCZELKI, ŚRUBKI Do każdego wentylatora może być podłączony kabel elektryczny zakończony wtyczką IEC. Do każdego wentylatora wyposażonego w gniazdo IEC (GN) może być dołączony kabel elektryczny zakończony wtyczką IEC. Dostępne długości wtyk męski (wtyczka): Dostępne długości wtyk żeński (nasadka) +0,15m +0,30m +0,80m +1,60m +2,00m +2,m +3,00m Do każdego wentylatora z kołnierzem może być dołożona korkowogumowa uszczelka wraz z kompletem śrub mocujących. +1,80m +2,00m Przykładowe zamówienia wentylatora z dodatkami: WPA 06: + górna puszka WPA 06: + przysłona lewa (wariant 1) + górna puszka WPA : + klapka zwykła + górna puszka (wariant 1) WPA : + klapka zwykła + górna puszka Zamówienia w formie elektronicznej przyjmujemy na adres: zamowienia@mplusm.com.pl 13

Dostępne długości wtyk męski (wtyczka): Dostępne długości wtyk żeński (nasadka) +0,15m +0,30m +0,80m +1,60m +2,00m +2,m +3,00m Do każdego wentylatora z kołnierzem może być dołożona korkowogumowa

14 Przykładowe zamówienia wentylatora z dodatkami: WPA 117: + malowanie + klapka mała + górna puszka + kabel 0,8m (wtyk męski) WPA 117: + klapka głęboka + górna puszka + kabel 0,8m (wtyk męski) G2E 160: + przysłona lewa (wariant 1) + klapka zwykła + boczna puszka (wariant 3) Zamówienia w formie elektronicznej przyjmujemy na adres: zamowienia@mplusm.com.pl 14 WPA 117: + malowanie + klapka zwykła + boczna puszka (wariant 4)

lewa (wariant 1) + klapka zwykła + boczna puszka (wariant 3) Zamówienia w formie elektronicznej

15 WENTYLATORY SPECJALNYCH ZASTOSOWAŃ WPA 12V WPA 115 WCP 180 Typ silnika: XX R2EAR5436 R2E180CG8205 Napięcie znamionowe: 12V DC 115V/Hz Spręż maksymalny [Pa]: bd Wydatek maksymalny [m3/h]: bd Prędkość obrotowa [obr/min]: Moc pobierana [W]: 45 plastikowy Zastosowanie: Wentylator pracuje przy zasilaniu napięciem 115V. 72 Rodzaj wirnika: Wentylator pracuje przy zasilaniu napięciem 12V. Wentylator przeznaczony jest do transportu gorącego powietrza. Może być również stosowany do wentylacji ogólnej pomieszczeń i urządzeń technologicznych. Wentylator może transportować powietrze w temperaturze do +200 st. C

72 Rodzaj wirnika: 72 68 Wentylator pracuje przy zasilaniu napięciem 12V. Wentylator przeznaczony jest do transportu gorącego powietrza.
