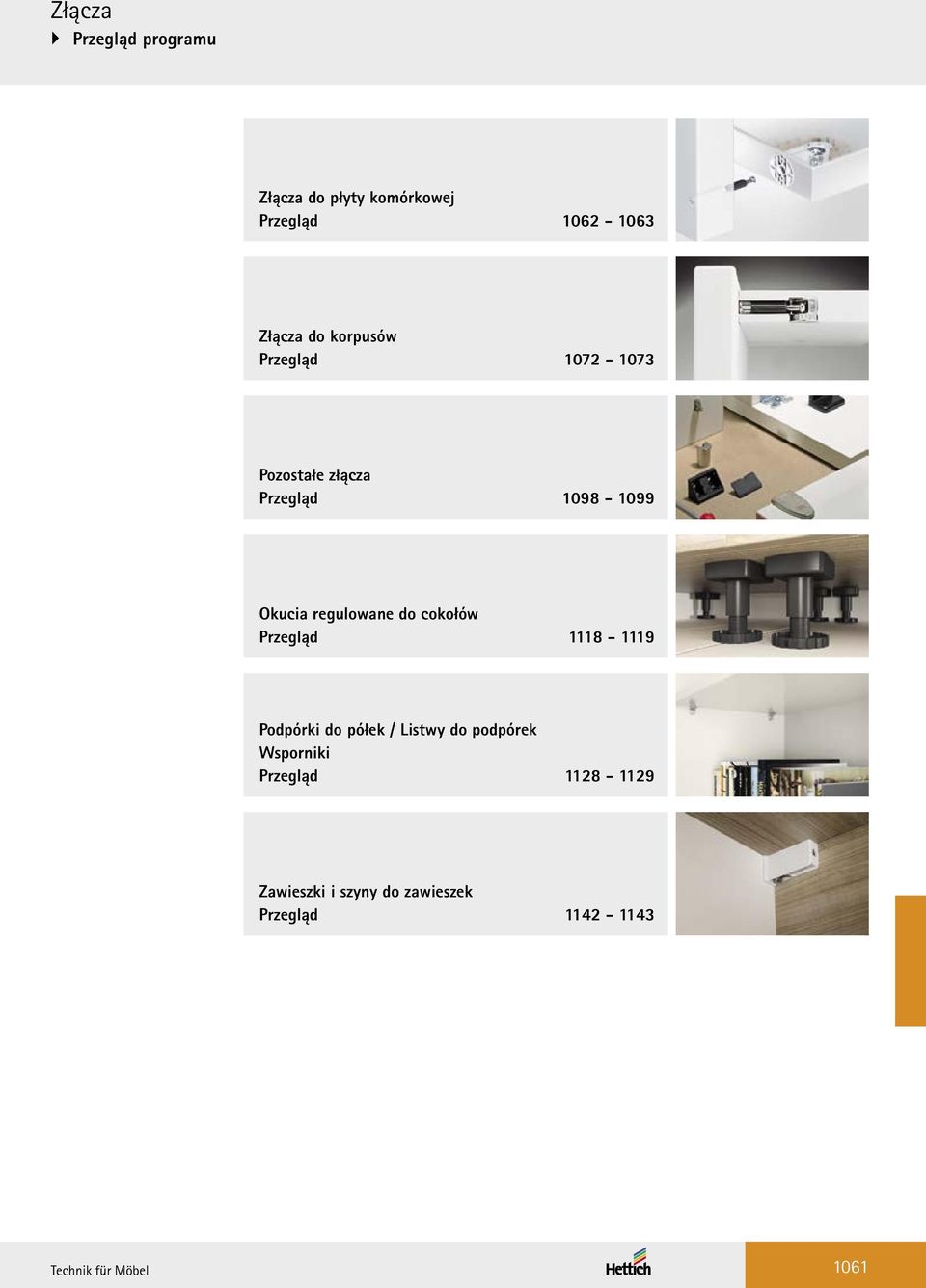

2 Złącza Przegląd programu Złącza do płyty komórkowej Przegląd Złącza do korpusów Przegląd Pozostałe złącza Przegląd Okucia regulowane do cokołów Przegląd Podpórki do półek / Listwy do podpórek Wsporniki Przegląd Zawieszki i szyny do zawieszek Przegląd Technik für Möbel 1061

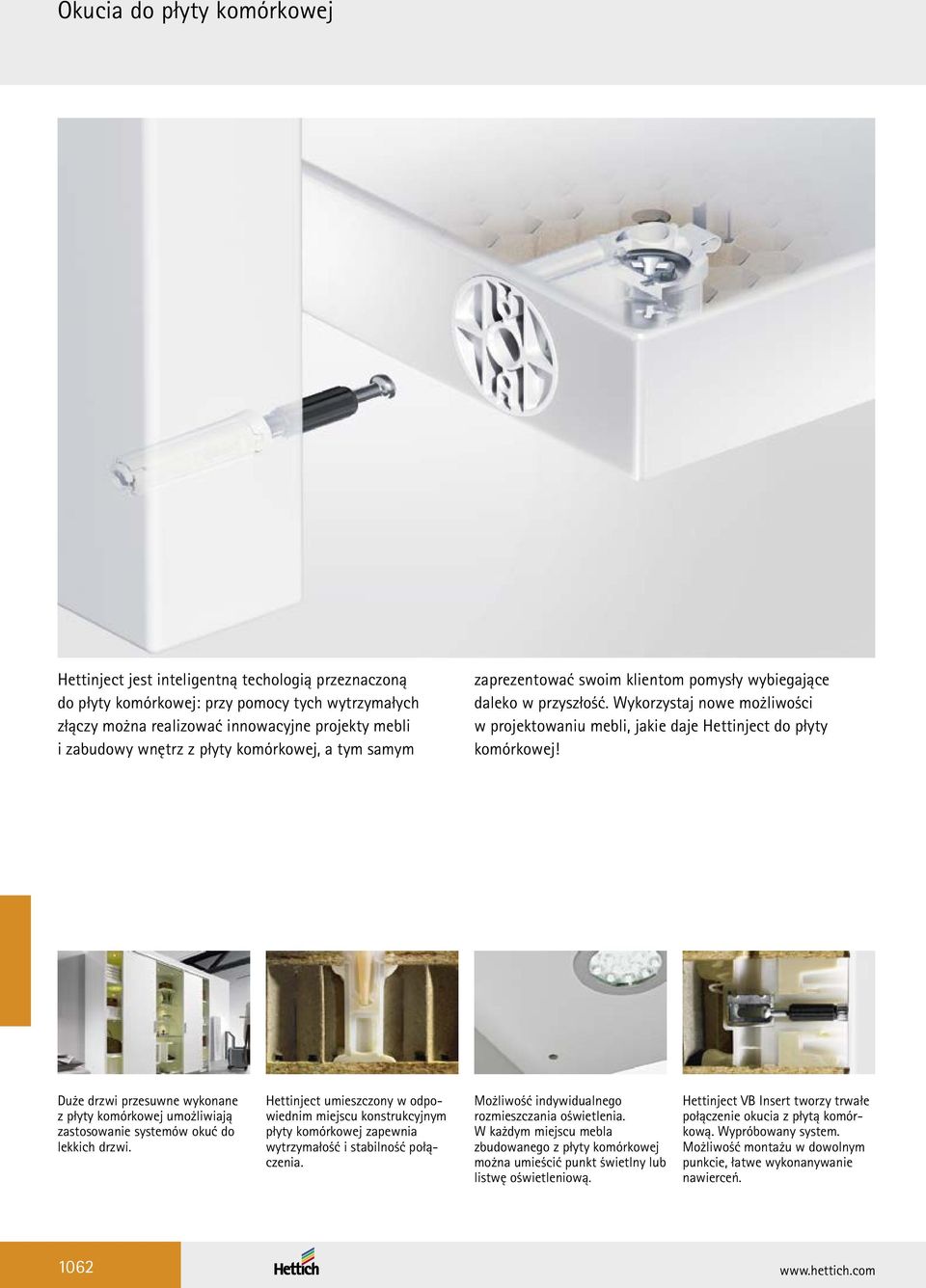

3 Okucia do płyty komórkowej inject jest inteligentną techologią przeznaczoną do płyty komórkowej: przy pomocy tych wytrzymałych złączy można realizować innowacyjne projekty mebli i zabudowy wnętrz z płyty komórkowej, a tym samym zaprezentować swoim klientom pomysły wybiegające daleko w przyszłość. Wykorzystaj nowe możliwości w projektowaniu mebli, jakie daje inject do płyty komórkowej! Duże drzwi przesuwne wykonane z płyty komórkowej umożliwiają zastosowanie systemów okuć do lekkich drzwi. inject umieszczony w odpowiednim miejscu konstrukcyjnym płyty komórkowej zapewnia wytrzymałość i stabilność połączenia. Możliwość indywidualnego rozmieszczania oświetlenia. W każdym miejscu mebla zbudowanego z płyty komórkowej można umieścić punkt świetlny lub listwę oświetleniową. inject VB Insert tworzy trwałe połączenie okucia z płytą komórkową. Wypróbowany system. Możliwość montażu w dowolnym punkcie, łatwe wykonanywanie nawierceń

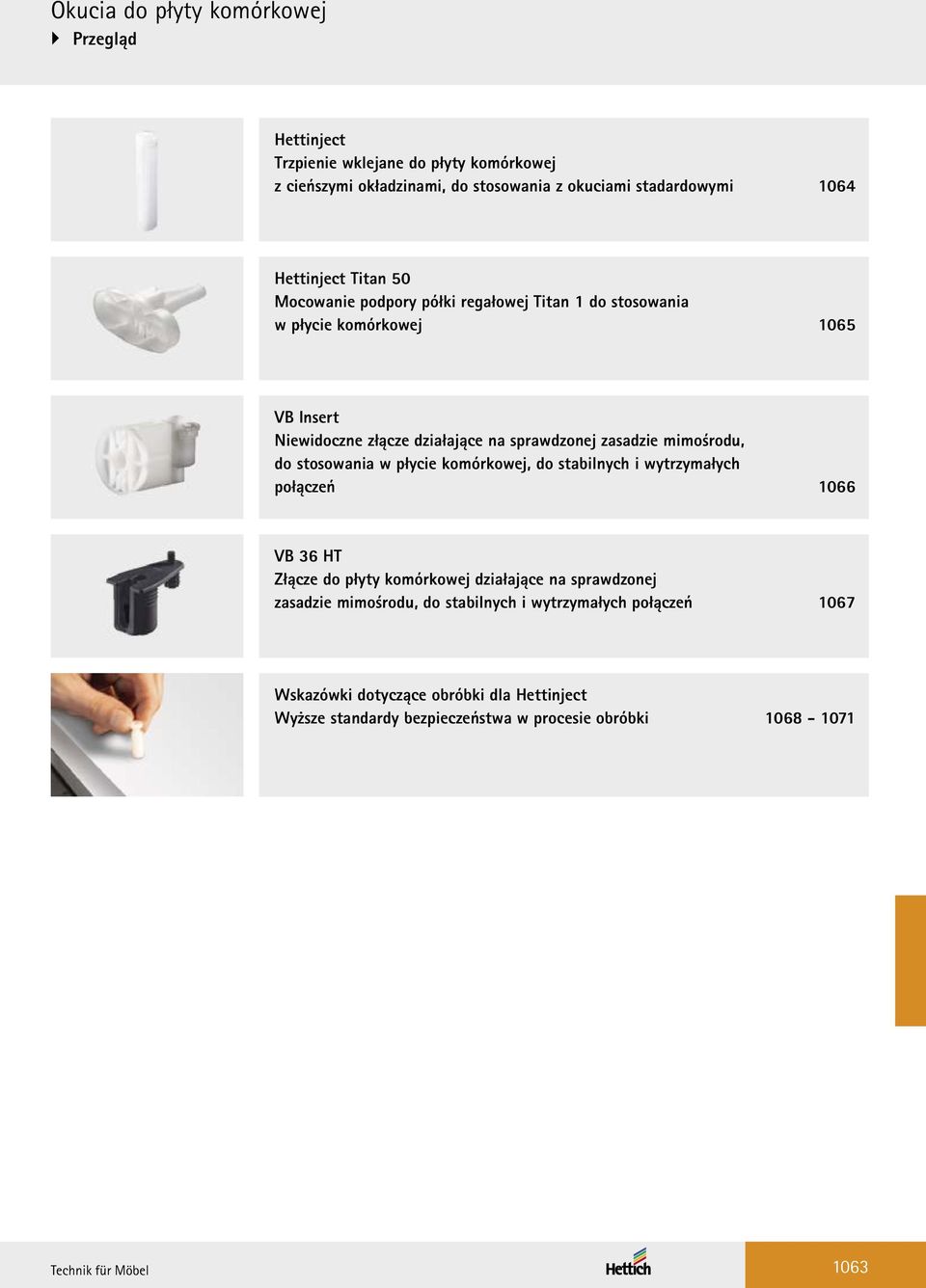

4 Okucia do płyty komórkowej Przegląd inject Trzpienie wklejane do płyty komórkowej z cieńszymi okładzinami, do stosowania z okuciami stadardowymi 1064 inject Titan 50 Mocowanie podpory półki regałowej Titan 1 do stosowania w płycie komórkowej 1065 VB Insert Niewidoczne złącze działające na sprawdzonej zasadzie mimośrodu, do stosowania w płycie komórkowej, do stabilnych i wytrzymałych połączeń 1066 VB 36 HT Złącze do płyty komórkowej działające na sprawdzonej zasadzie mimośrodu, do stabilnych i wytrzymałych połączeń 1067 Wskazówki dotyczące obróbki dla inject Wyższe standardy bezpieczeństwa w procesie obróbki Technik für Möbel 1063

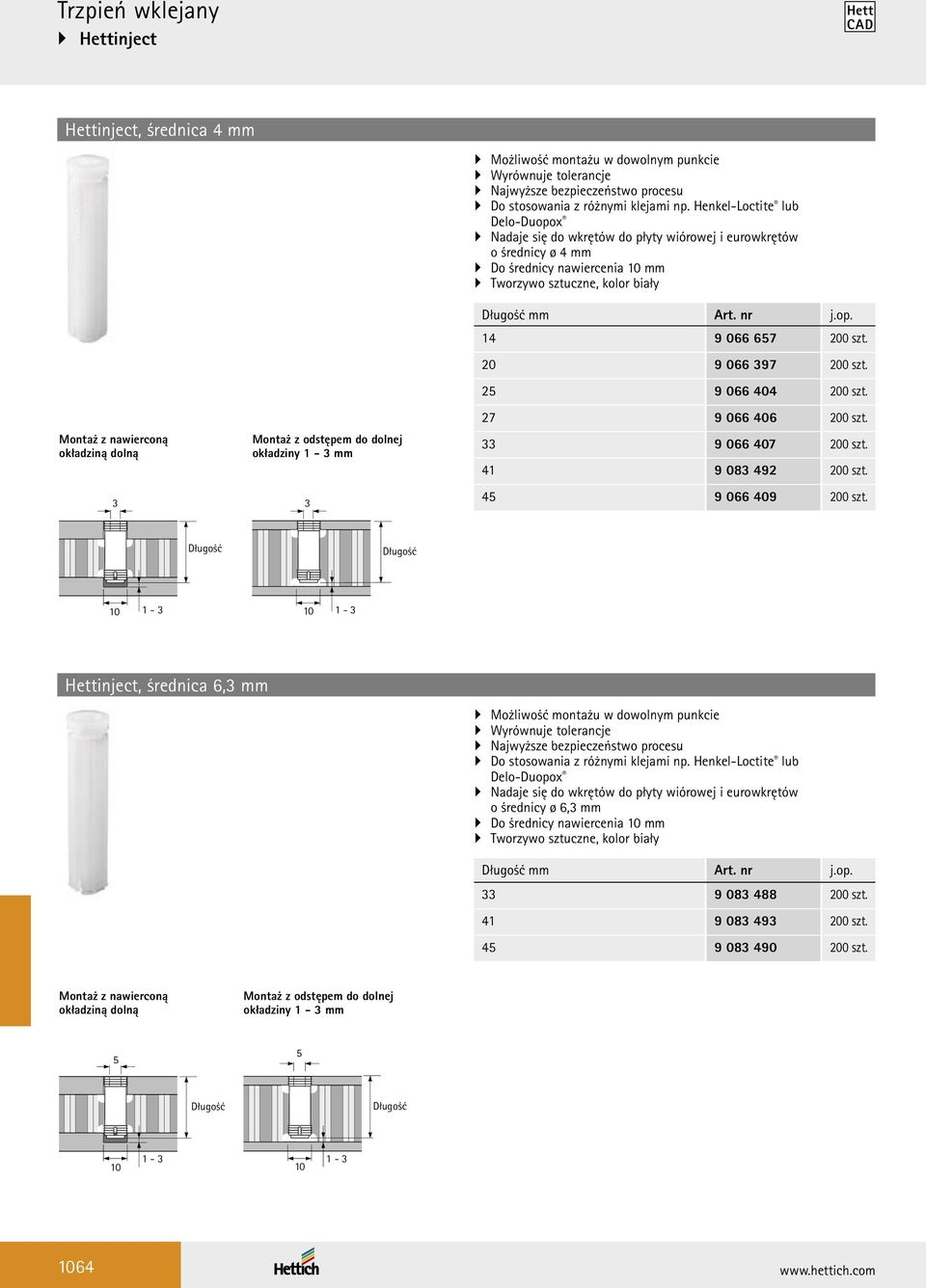

5 Trzpień wklejany inject inject, średnica 4 mm Montaż z nawierconą okładziną dolną 3 Montaż z odstępem do dolnej okładziny 1-3 mm 3 Możliwość montażu w dowolnym punkcie Wyrównuje tolerancje Najwyższe bezpieczeństwo procesu Do stosowania z różnymi klejami np. Henkel-Loctite lub Delo-Duopox Nadaje się do wkrętów do płyty wiórowej i eurowkrętów o średnicy ø 4 mm Do średnicy nawiercenia 10 mm Tworzywo sztuczne, kolor biały Długość mm szt szt szt szt szt szt szt. Długość Długość inject, średnica 6,3 mm Możliwość montażu w dowolnym punkcie Wyrównuje tolerancje Najwyższe bezpieczeństwo procesu Do stosowania z różnymi klejami np. Henkel-Loctite lub Delo-Duopox Nadaje się do wkrętów do płyty wiórowej i eurowkrętów o średnicy ø 6,3 mm Do średnicy nawiercenia 10 mm Tworzywo sztuczne, kolor biały Długość mm szt szt szt. Montaż z nawierconą okładziną dolną Montaż z odstępem do dolnej okładziny 1-3 mm 5 5 Długość Długość

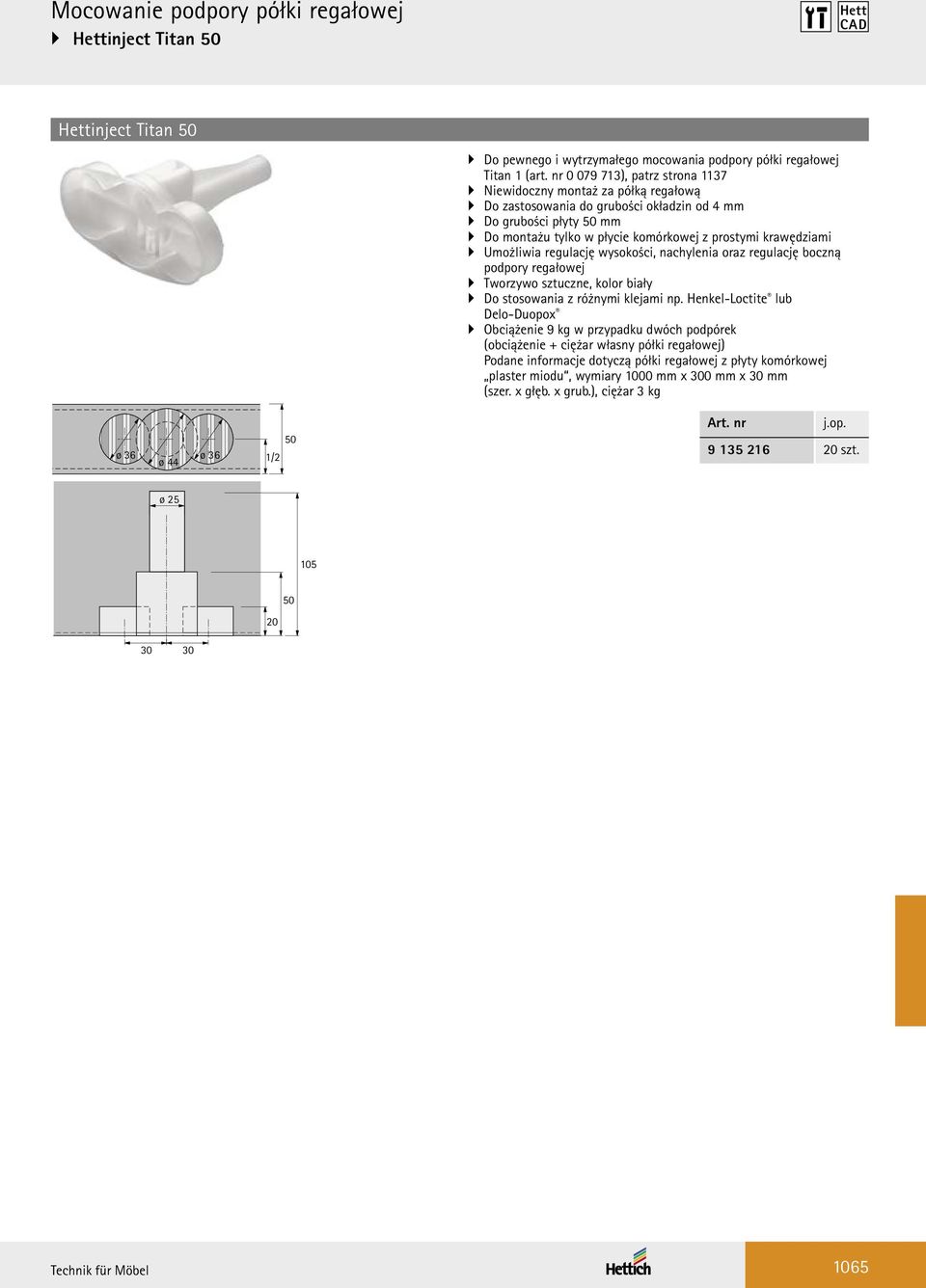

6 Mocowanie podpory półki regałowej inject Titan 50 inject Titan 50 ø 36 ø 36 ø /2 Do pewnego i wytrzymałego mocowania podpory półki regałowej Titan 1 (art. nr ), patrz strona 1137 Niewidoczny montaż za półką regałową Do zastosowania do grubości okładzin od 4 mm Do grubości płyty 50 mm Do montażu tylko w płycie komórkowej z prostymi krawędziami Umożliwia regulację wysokości, nachylenia oraz regulację boczną podpory regałowej Tworzywo sztuczne, kolor biały Do stosowania z różnymi klejami np. Henkel-Loctite lub Delo-Duopox Obciążenie 9 kg w przypadku dwóch podpórek (obciążenie + ciężar własny półki regałowej) Podane informacje dotyczą półki regałowej z płyty komórkowej plaster miodu, wymiary 1000 mm x 300 mm x 30 mm (szer. x głęb. x grub.), ciężar 3 kg szt. ø Technik für Möbel 1065

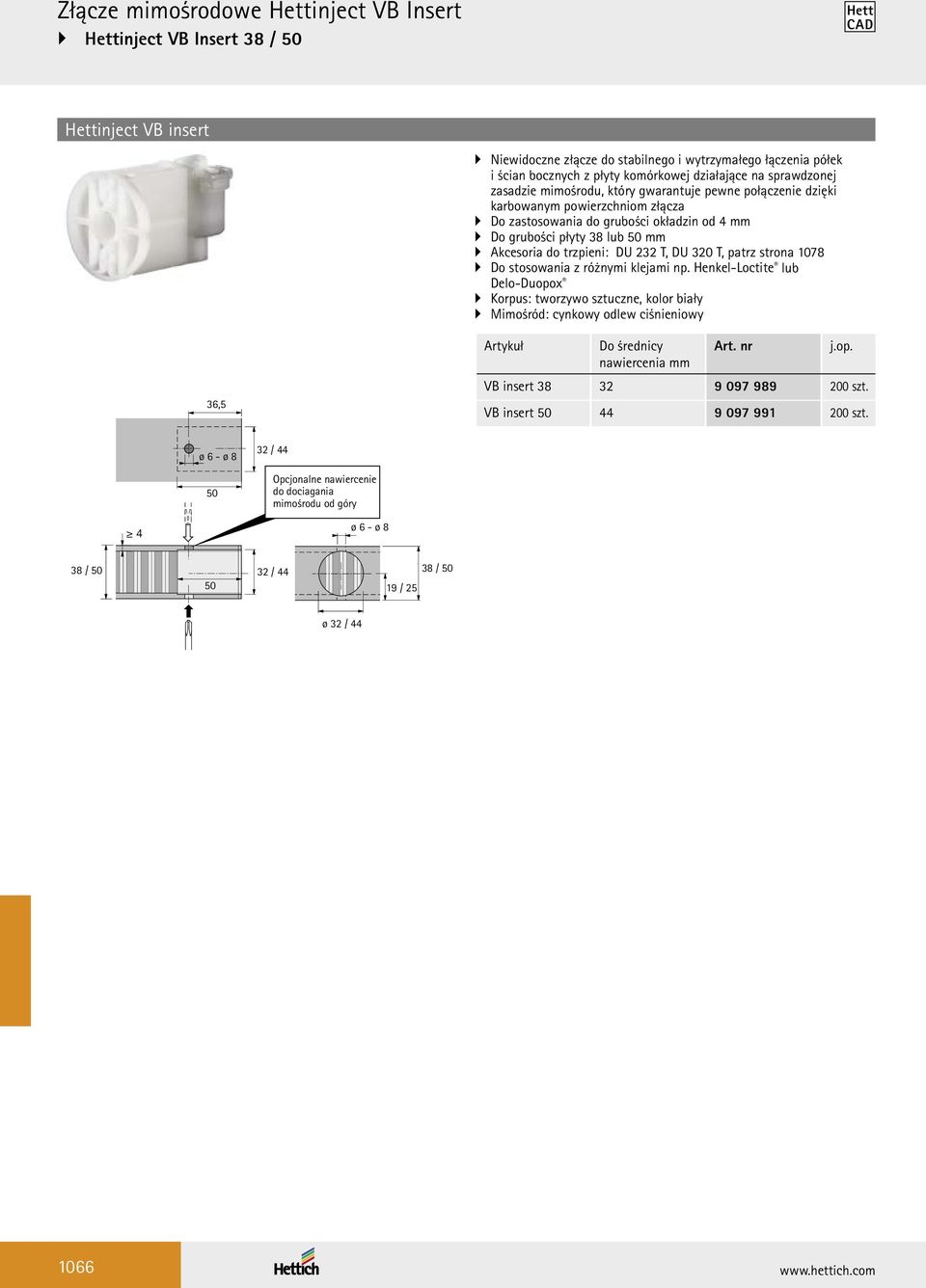

7 Złącze mimośrodowe inject VB Insert inject VB Insert 38 / 50 inject VB insert Niewidoczne złącze do stabilnego i wytrzymałego łączenia półek i ścian bocznych z płyty komórkowej działające na sprawdzonej zasadzie mimośrodu, który gwarantuje pewne połączenie dzięki karbowanym powierzchniom złącza Do zastosowania do grubości okładzin od 4 mm Do grubości płyty 38 lub 50 mm Akcesoria do trzpieni: DU 232 T, DU 320 T, patrz strona 1078 Do stosowania z różnymi klejami np. Henkel-Loctite lub Delo-Duopox Korpus: tworzywo sztuczne, kolor biały Mimośród: cynkowy odlew ciśnieniowy 36,5 Artykuł Do średnicy nawiercenia mm VB insert szt. VB insert szt. ø 6 - ø / 44 Opcjonalne nawiercenie do dociagania mimośrodu od góry 4 ø 6 - ø 8 38 / / / / 25 ø 32 /

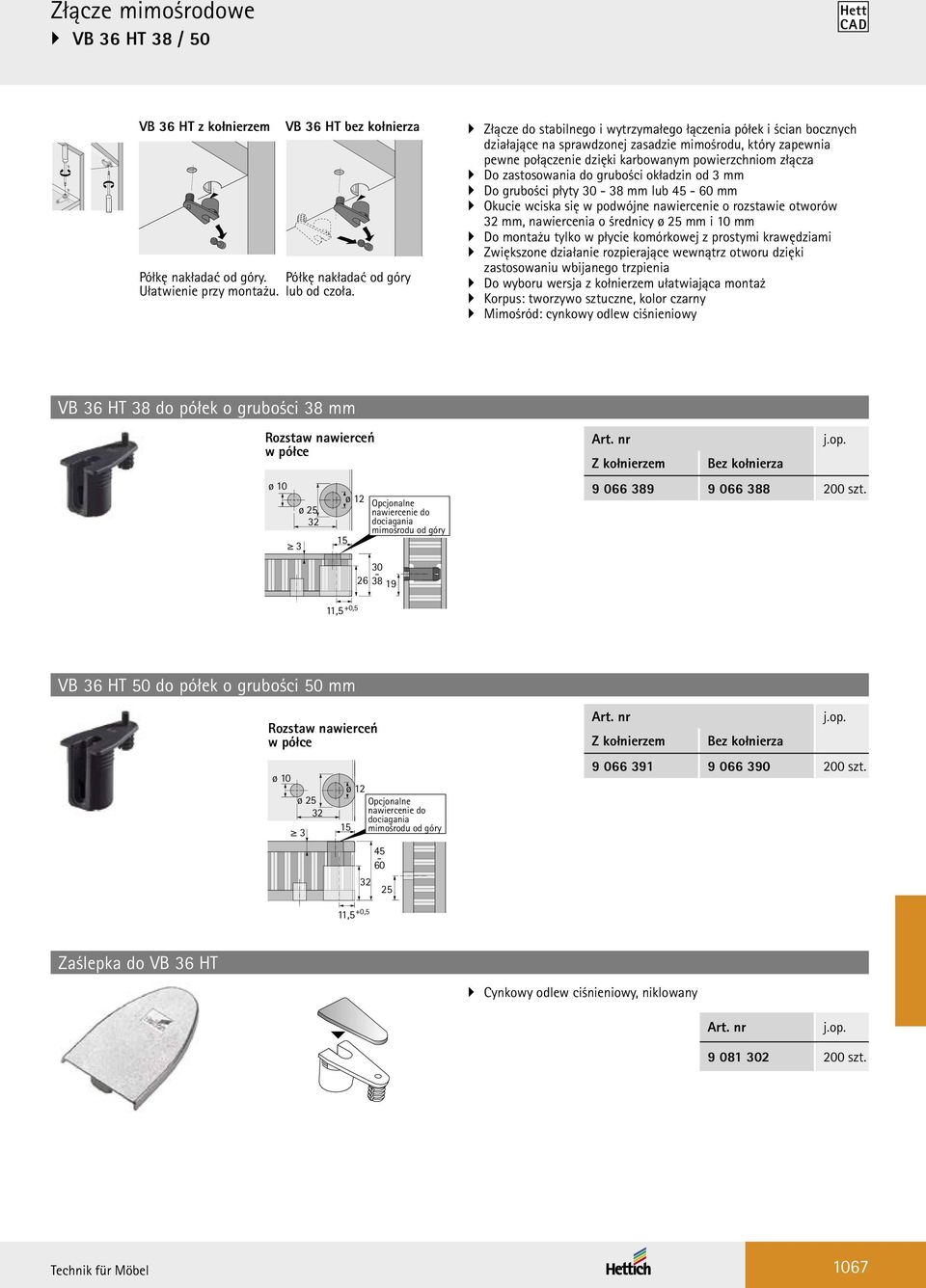

8 Złącze mimośrodowe VB 36 HT 38 / 50 VB 36 HT z kołnierzem Półkę nakładać od góry. Ułatwienie przy montażu. VB 36 HT bez kołnierza Półkę nakładać od góry lub od czoła. Złącze do stabilnego i wytrzymałego łączenia półek i ścian bocznych działające na sprawdzonej zasadzie mimośrodu, który zapewnia pewne połączenie dzięki karbowanym powierzchniom złącza Do zastosowania do grubości okładzin od 3 mm Do grubości płyty mm lub mm Okucie wciska się w podwójne nawiercenie o rozstawie otworów 32 mm, nawiercenia o średnicy ø 25 mm i 10 mm Do montażu tylko w płycie komórkowej z prostymi krawędziami Zwiększone działanie rozpierające wewnątrz otworu dzięki zastosowaniu wbijanego trzpienia Do wyboru wersja z kołnierzem ułatwiająca montaż Korpus: tworzywo sztuczne, kolor czarny Mimośród: cynkowy odlew ciśnieniowy VB 36 HT 38 do półek o grubości 38 mm Rozstaw nawierceń w półce ø 10 3 ø ø 12 Opcjonalne nawiercenie do dociagania mimośrodu od góry Z kołnierzem Bez kołnierza szt. 11,5 +0,5 VB 36 HT 50 do półek o grubości 50 mm Rozstaw nawierceń w półce ø 10 ø ø 12 Opcjonalne nawiercenie do dociagania 15 mimośrodu od góry Z kołnierzem Bez kołnierza szt. +0,5 11,5 Zaślepka do VB 36 HT Cynkowy odlew ciśnieniowy, niklowany szt. Technik für Möbel 1067

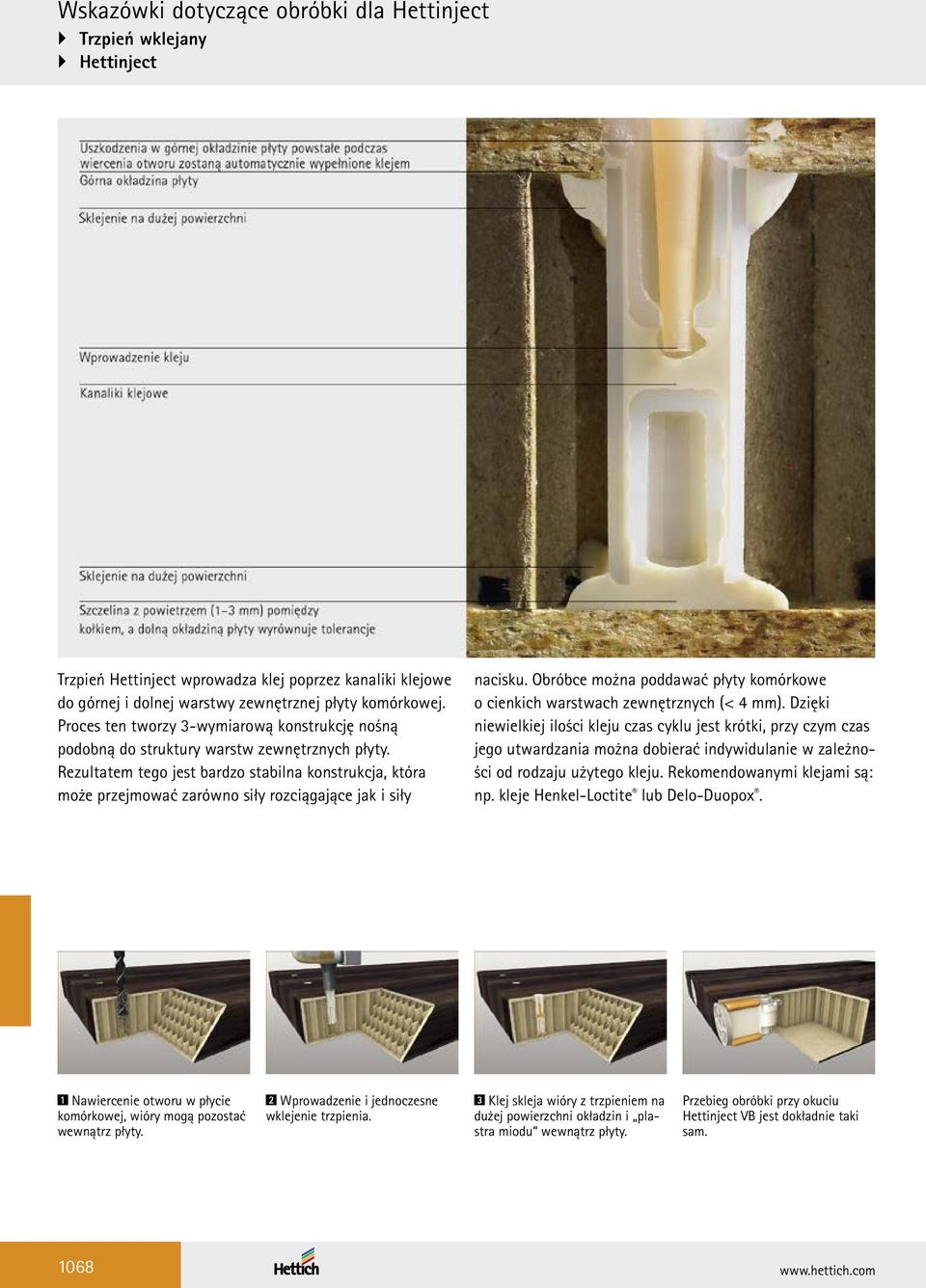

9 Wskazówki dotyczące obróbki dla inject Trzpień wklejany inject Trzpień inject wprowadza klej poprzez kanaliki klejowe do górnej i dolnej warstwy zewnętrznej płyty komórkowej. Proces ten tworzy 3-wymiarową konstrukcję nośną podobną do struktury warstw zewnętrznych płyty. Rezultatem tego jest bardzo stabilna konstrukcja, która może przejmować zarówno siły rozciągające jak i siły nacisku. Obróbce można poddawać płyty komórkowe o cienkich warstwach zewnętrznych (< 4 mm). Dzięki niewielkiej ilości kleju czas cyklu jest krótki, przy czym czas jego utwardzania można dobierać indywidulanie w zależności od rodzaju użytego kleju. Rekomendowanymi klejami są: np. kleje Henkel-Loctite lub Delo-Duopox. 1 Nawiercenie otworu w płycie komórkowej, wióry mogą pozostać wewnątrz płyty. 2 Wprowadzenie i jednoczesne wklejenie trzpienia. 3 Klej skleja wióry z trzpieniem na dużej powierzchni okładzin i plastra miodu wewnątrz płyty. Przebieg obróbki przy okuciu inject VB jest dokładnie taki sam

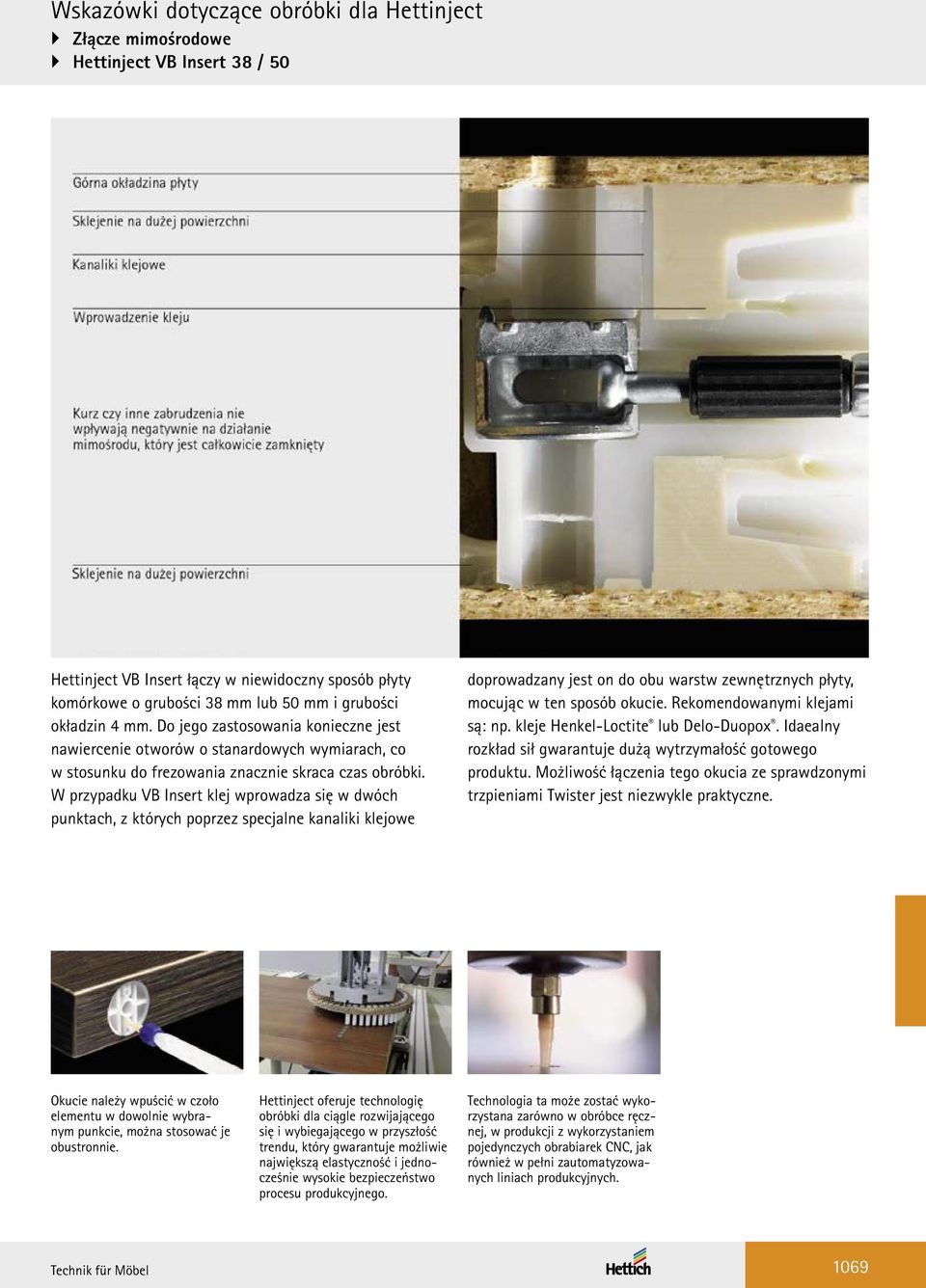

10 Wskazówki dotyczące obróbki dla inject Złącze mimośrodowe inject VB Insert 38 / 50 inject VB Insert łączy w niewidoczny sposób płyty komórkowe o grubości 38 mm lub 50 mm i grubości okładzin 4 mm. Do jego zastosowania konieczne jest nawiercenie otworów o stanardowych wymiarach, co w stosunku do frezowania znacznie skraca czas obróbki. W przypadku VB Insert klej wprowadza się w dwóch punktach, z których poprzez specjalne kanaliki klejowe doprowadzany jest on do obu warstw zewnętrznych płyty, mocując w ten sposób okucie. Rekomendowanymi klejami są: np. kleje Henkel-Loctite lub Delo-Duopox. Idaealny rozkład sił gwarantuje dużą wytrzymałość gotowego produktu. Możliwość łączenia tego okucia ze sprawdzonymi trzpieniami Twister jest niezwykle praktyczne. Okucie należy wpuścić w czoło elementu w dowolnie wybranym punkcie, można stosować je obustronnie. inject oferuje technologię obróbki dla ciągle rozwijającego się i wybiegającego w przyszłość trendu, który gwarantuje możliwie największą elastyczność i jednocześnie wysokie bezpieczeństwo procesu produkcyjnego. Technologia ta może zostać wykorzystana zarówno w obróbce ręcznej, w produkcji z wykorzystaniem pojedynczych obrabiarek CNC, jak również w pełni zautomatyzowanych liniach produkcyjnych. Technik für Möbel 1069

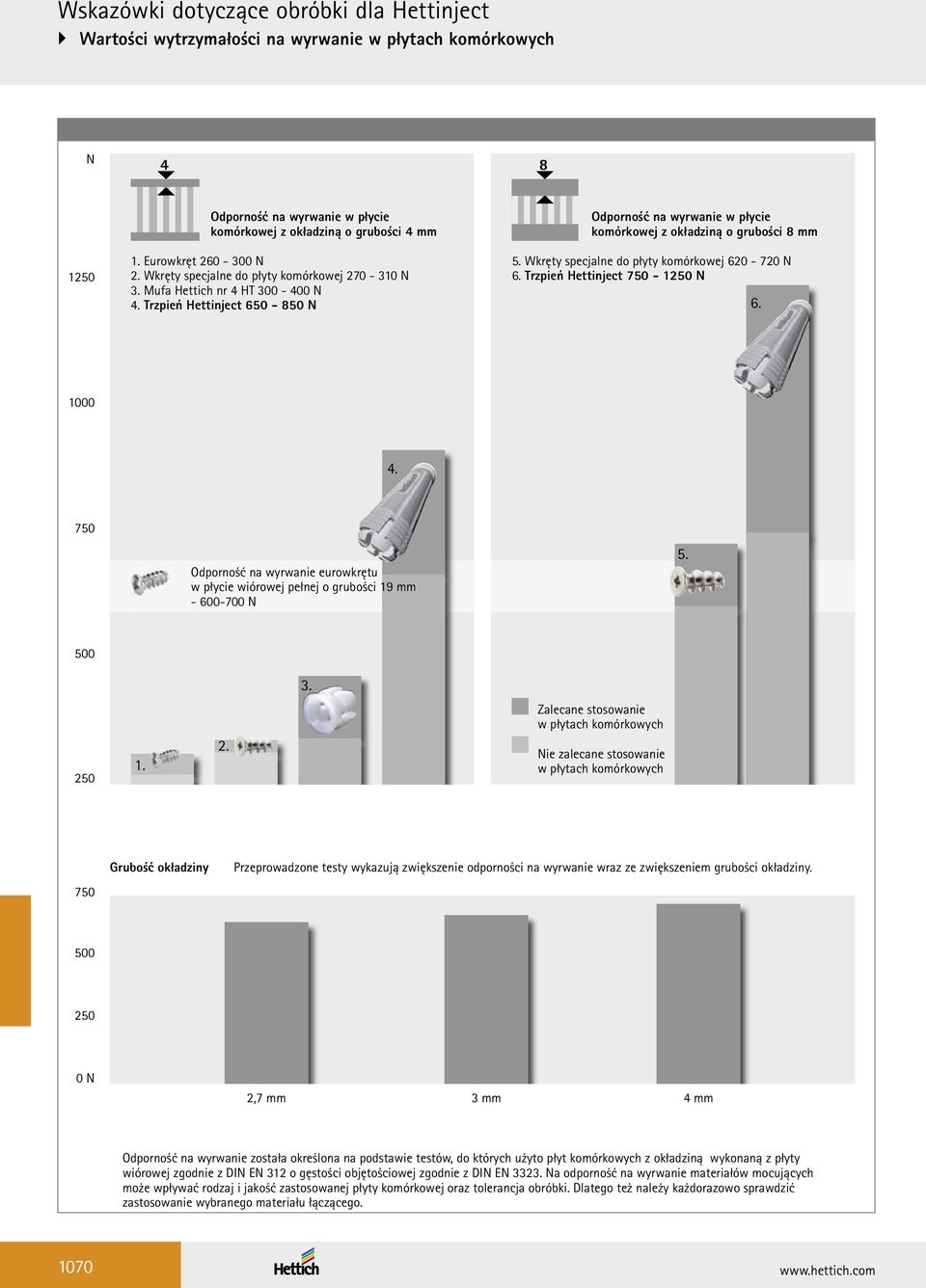

11 Wskazówki dotyczące obróbki dla inject Wartości wytrzymałości na wyrwanie w płytach komórkowych N Odporność na wyrwanie w płycie komórkowej z okładziną o grubości 4 mm 1. Eurowkręt N 2. Wkręty specjalne do płyty komórkowej N 3. Mufa ich nr 4 HT N 4. Trzpień inject N Odporność na wyrwanie w płycie komórkowej z okładziną o grubości 8 mm 5. Wkręty specjalne do płyty komórkowej N 6. Trzpień inject N Odporność na wyrwanie eurowkrętu w płycie wiórowej pełnej o grubości 19 mm N Zalecane stosowanie w płytach komórkowych Nie zalecane stosowanie w płytach komórkowych 750 Grubość okładziny Przeprowadzone testy wykazują zwiększenie odporności na wyrwanie wraz ze zwiększeniem grubości okładziny N 2,7 mm 3 mm 4 mm Odporność na wyrwanie została określona na podstawie testów, do których użyto płyt komórkowych z okładziną wykonaną z płyty wiórowej zgodnie z DIN EN 312 o gęstości objętościowej zgodnie z DIN EN Na odporność na wyrwanie materiałów mocujących może wpływać rodzaj i jakość zastosowanej płyty komórkowej oraz tolerancja obróbki. Dlatego też należy każdorazowo sprawdzić zastosowanie wybranego materiału łączącego

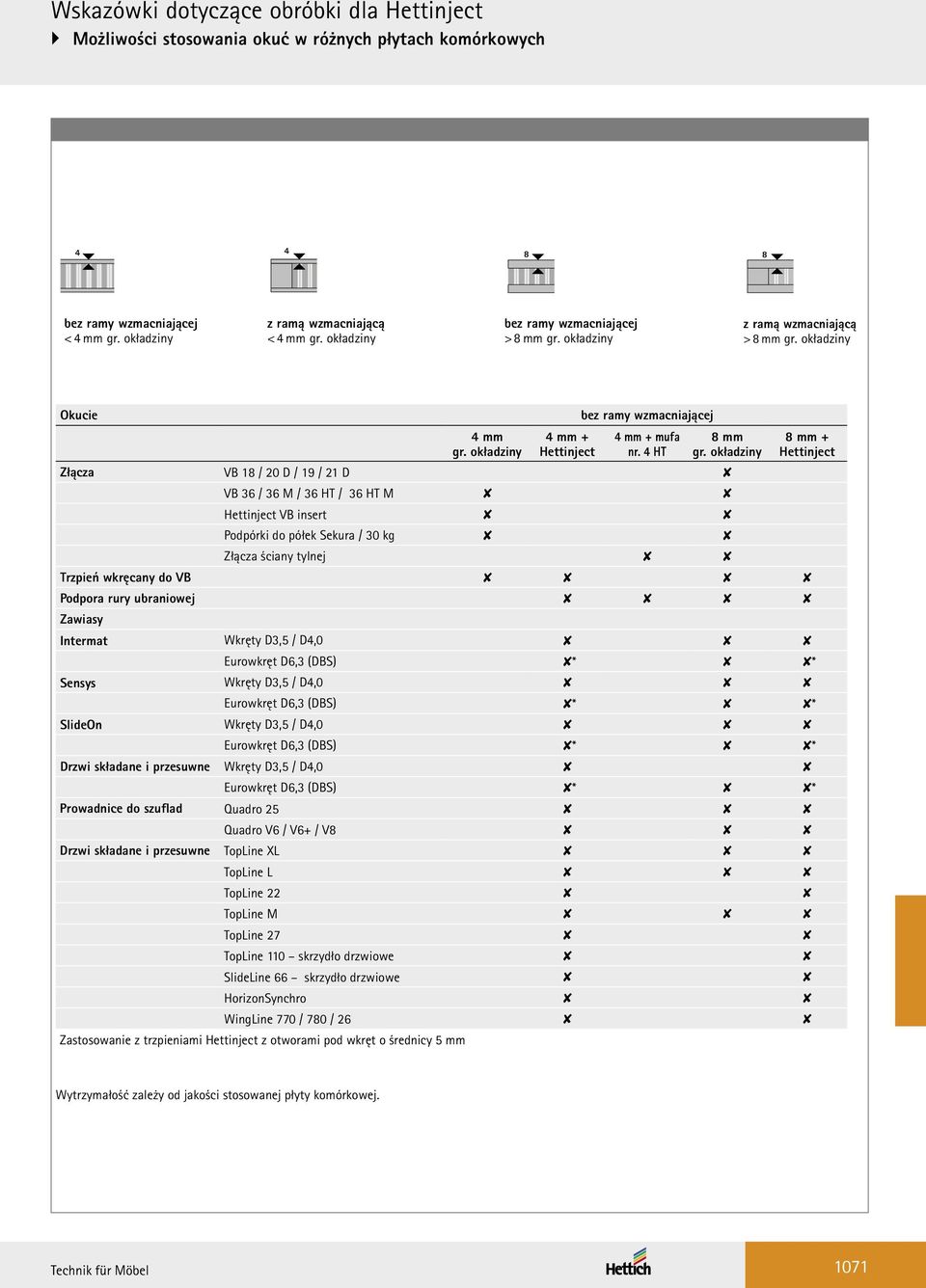

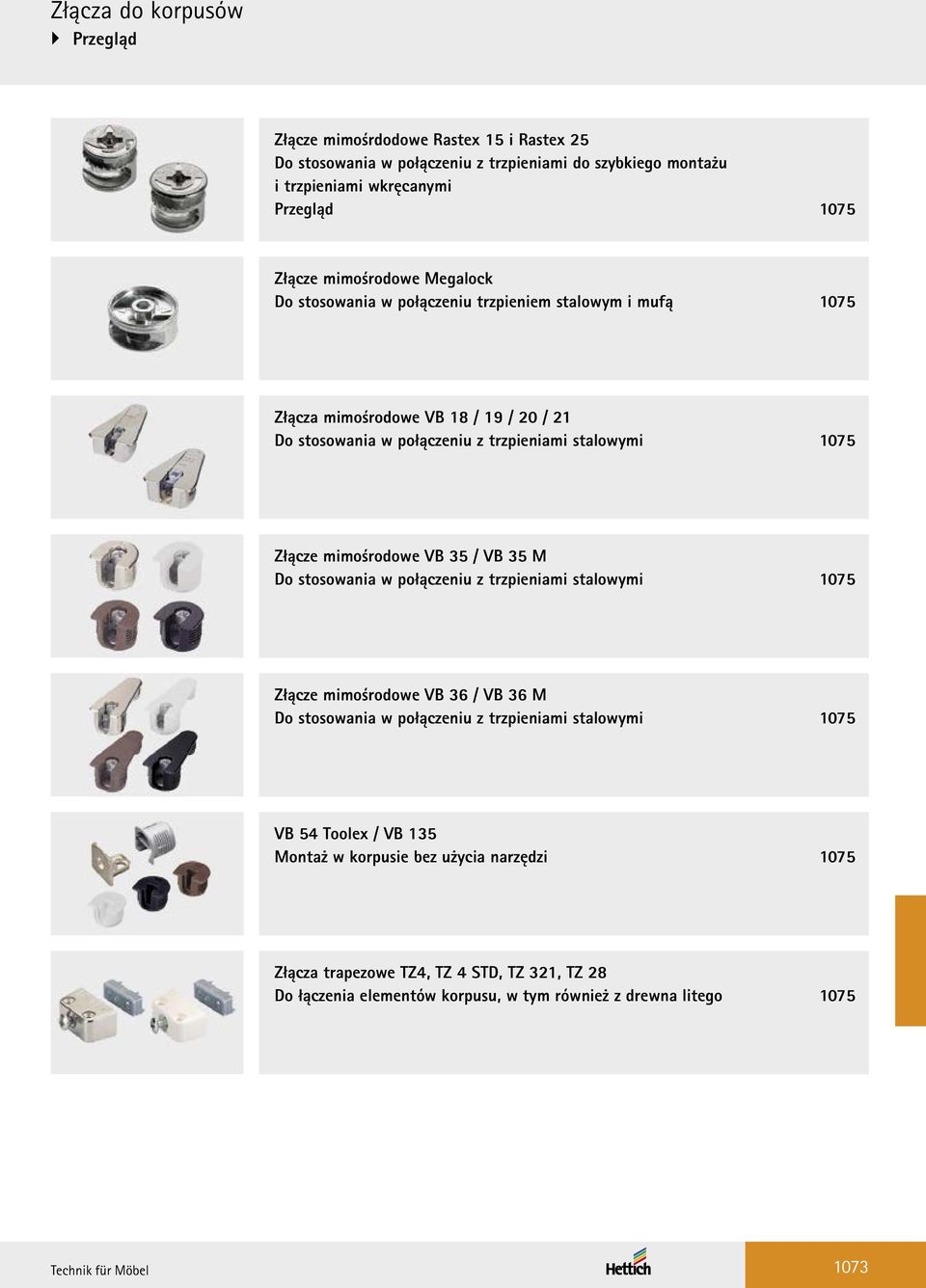

12 Wskazówki dotyczące obróbki dla inject Możliwości stosowania okuć w różnych płytach komórkowych bez ramy wzmacniającej < 4 mm gr. okładziny z ramą wzmacniającą < 4 mm gr. okładziny bez ramy wzmacniającej > 8 mm gr. okładziny z ramą wzmacniającą > 8 mm gr. okładziny Okucie 4 mm gr. okładziny 4 mm + inject bez ramy wzmacniającej 4 mm + mufa nr. 4 HT 8 mm gr. okładziny Złącza VB 18 / 20 D / 19 / 21 D VB 36 / 36 M / 36 HT / 36 HT M inject VB insert Podpórki do półek Sekura / 30 kg Złącza ściany tylnej Trzpień wkręcany do VB Podpora rury ubraniowej 8 mm + inject Zawiasy Intermat Wkręty D3,5 / D4,0 Eurowkręt D6,3 (DBS) * * Sensys Wkręty D3,5 / D4,0 Eurowkręt D6,3 (DBS) * * SlideOn Wkręty D3,5 / D4,0 Eurowkręt D6,3 (DBS) * * Drzwi składane i przesuwne Wkręty D3,5 / D4,0 Eurowkręt D6,3 (DBS) * * Prowadnice do szuflad Quadro 25 Quadro V6 / V6+ / V8 Drzwi składane i przesuwne TopLine XL TopLine L TopLine 22 TopLine M TopLine 27 TopLine 110 skrzydło drzwiowe SlideLine 66 skrzydło drzwiowe HorizonSynchro WingLine 770 / 780 / 26 Zastosowanie z trzpieniami inject z otworami pod wkręt o średnicy 5 mm Wytrzymałość zależy od jakości stosowanej płyty komórkowej. Technik für Möbel 1071

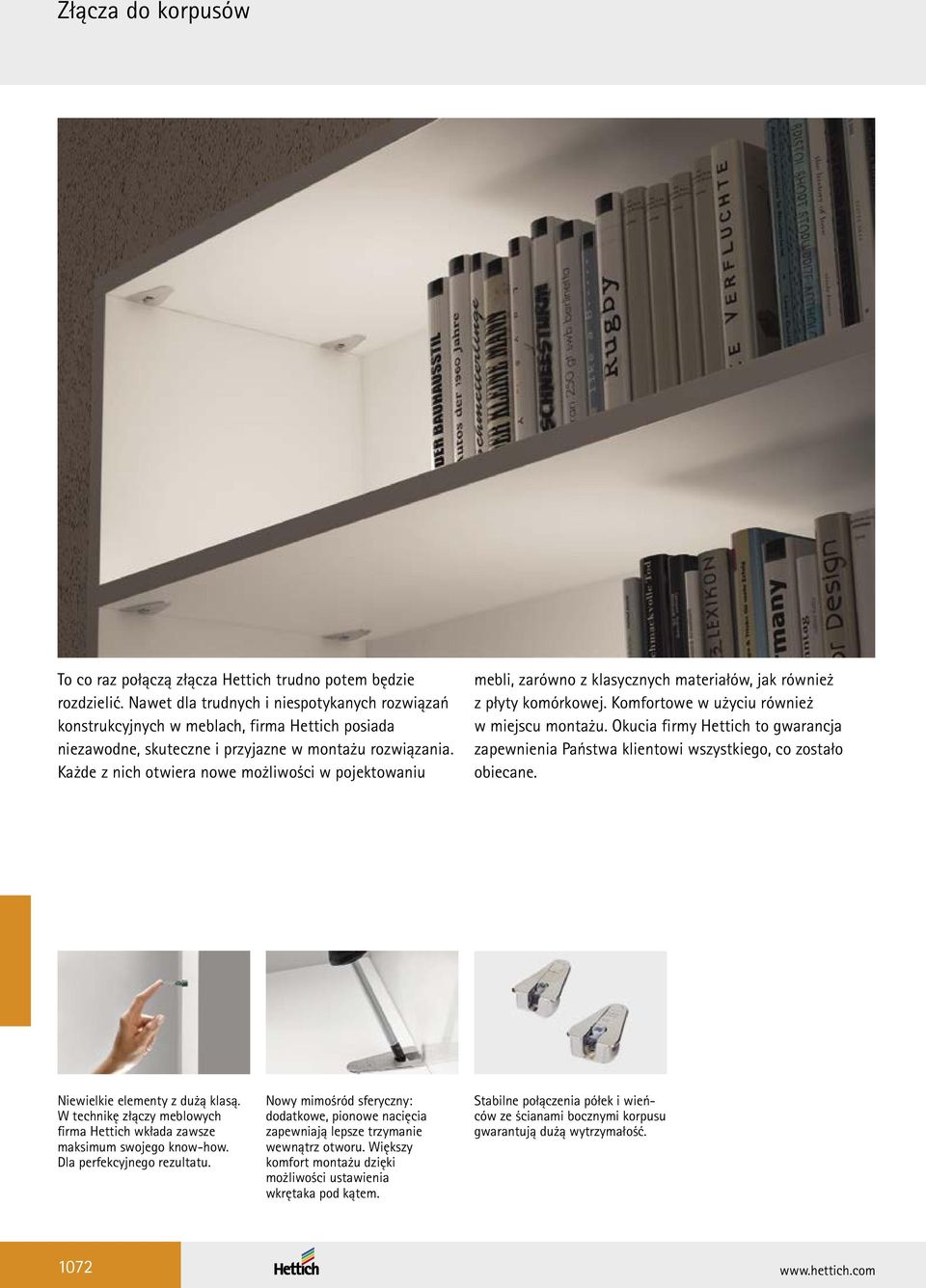

13 Złącza do korpusów To co raz połączą złącza ich trudno potem będzie rozdzielić. Nawet dla trudnych i niespotykanych rozwiązań konstrukcyjnych w meblach, firma ich posiada niezawodne, skuteczne i przyjazne w montażu rozwiązania. Każde z nich otwiera nowe możliwości w pojektowaniu mebli, zarówno z klasycznych materiałów, jak również z płyty komórkowej. Komfortowe w użyciu również w miejscu montażu. Okucia firmy ich to gwarancja zapewnienia Państwa klientowi wszystkiego, co zostało obiecane. Niewielkie elementy z dużą klasą. W technikę złączy meblowych firma ich wkłada zawsze maksimum swojego know-how. Dla perfekcyjnego rezultatu. Nowy mimośród sferyczny: dodatkowe, pionowe nacięcia zapewniają lepsze trzymanie wewnątrz otworu. Większy komfort montażu dzięki możliwości ustawienia wkrętaka pod kątem. Stabilne połączenia półek i wieńców ze ścianami bocznymi korpusu gwarantują dużą wytrzymałość

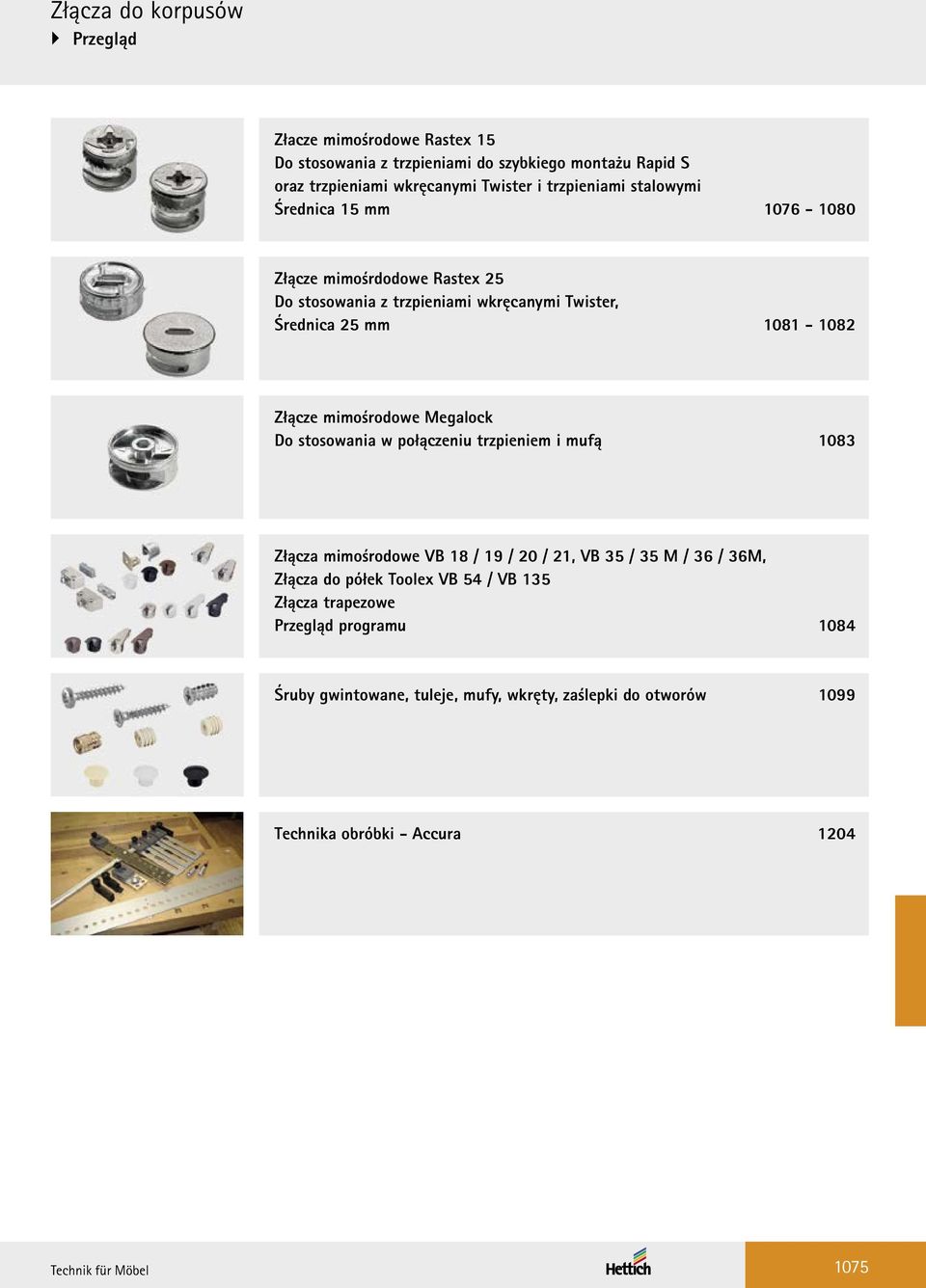

14 Złącza do korpusów Przegląd Złącze mimośrdodowe Rastex 15 i Rastex 25 Do stosowania w połączeniu z trzpieniami do szybkiego montażu i trzpieniami wkręcanymi Przegląd 1075 Złącze mimośrodowe Megalock Do stosowania w połączeniu trzpieniem stalowym i mufą 1075 Złącza mimośrodowe VB 18 / 19 / 20 / 21 Do stosowania w połączeniu z trzpieniami stalowymi 1075 Złącze mimośrodowe VB 35 / VB 35 M Do stosowania w połączeniu z trzpieniami stalowymi 1075 Złącze mimośrodowe VB 36 / VB 36 M Do stosowania w połączeniu z trzpieniami stalowymi 1075 VB 54 Toolex / VB 135 Montaż w korpusie bez użycia narzędzi 1075 Złącza trapezowe TZ4, TZ 4 STD, TZ 321, TZ 28 Do łączenia elementów korpusu, w tym również z drewna litego 1075 Technik für Möbel 1073

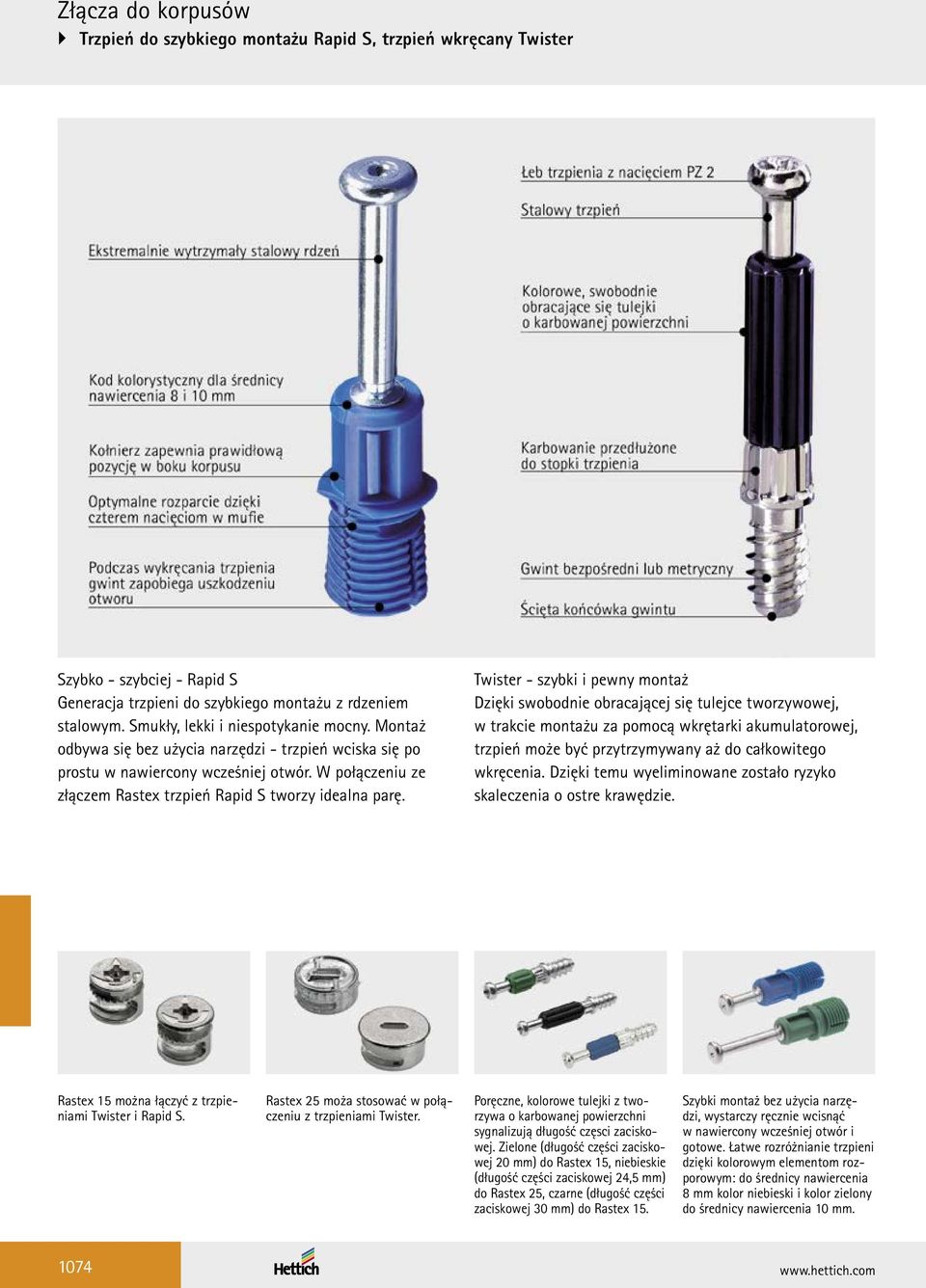

15 Złącza do korpusów Trzpień do szybkiego montażu Rapid S, trzpień wkręcany Twister Szybko - szybciej - Rapid S Generacja trzpieni do szybkiego montażu z rdzeniem stalowym. Smukły, lekki i niespotykanie mocny. Montaż odbywa się bez użycia narzędzi - trzpień wciska się po prostu w nawiercony wcześniej otwór. W połączeniu ze złączem Rastex trzpień Rapid S tworzy idealna parę. Twister - szybki i pewny montaż Dzięki swobodnie obracającej się tulejce tworzywowej, w trakcie montażu za pomocą wkrętarki akumulatorowej, trzpień może być przytrzymywany aż do całkowitego wkręcenia. Dzięki temu wyeliminowane zostało ryzyko skaleczenia o ostre krawędzie. Rastex 15 można łączyć z trzpieniami Twister i Rapid S. Rastex 25 moża stosować w połączeniu z trzpieniami Twister. Poręczne, kolorowe tulejki z tworzywa o karbowanej powierzchni sygnalizują długość częsci zaciskowej. Zielone (długość części zaciskowej 20 mm) do Rastex 15, niebieskie (długość części zaciskowej 24,5 mm) do Rastex 25, czarne (długość części zaciskowej 30 mm) do Rastex 15. Szybki montaż bez użycia narzędzi, wystarczy ręcznie wcisnąć w nawiercony wcześniej otwór i gotowe. Łatwe rozróżnianie trzpieni dzięki kolorowym elementom rozporowym: do średnicy nawiercenia 8 mm kolor niebieski i kolor zielony do średnicy nawiercenia 10 mm

16 Złącza do korpusów Przegląd Złacze mimośrodowe Rastex 15 Do stosowania z trzpieniami do szybkiego montażu Rapid S oraz trzpieniami wkręcanymi Twister i trzpieniami stalowymi Średnica 15 mm Złącze mimośrdodowe Rastex 25 Do stosowania z trzpieniami wkręcanymi Twister, Średnica 25 mm Złącze mimośrodowe Megalock Do stosowania w połączeniu trzpieniem i mufą 1083 Złącza mimośrodowe VB 18 / 19 / 20 / 21, VB 35 / 35 M / 36 / 36M, Złącza do półek Toolex VB 54 / VB 135 Złącza trapezowe Przegląd programu 1084 Śruby gwintowane, tuleje, mufy, wkręty, zaślepki do otworów 1099 Technika obróbki - Accura 1204 Technik für Möbel 1075

17 Złącze mimośrodowe Rastex 15 Dzięki specjalnej konstrukcji dociągu boki korpusu można dosunąć do bocznej płaszczyzny wieńca z odleglości do 4 mm Podwójne bezpieczeństwo dzięki karbowaniu zewnętrznej i wewnętrznej powierzchni mimośrodu: trzpień dociągany jest zawsze centrycznie przez co przesuwanie się elementów meblowych zostało wyeliminowane! Mimośród można dociągać wkrętakiem płaskim, krzyżakowym PZ 3 lub kluczem imbusowym SW 4 Z kołnierzem i bez kołnierza, kołnierz przykrywa wyrwania powstałe przy wierceniu, zaślepka nie jest wówczas konieczna Cynkowy odlew ciśnieniowy Wiertła do wiertarek ręcznych i stacjonarnych, patrz strona 1255 Rastex 15 z kołnierzem Wykończenie powierzchni / Do grubości płyty mm niklowana szt. niklowana szt. Rastex 15 bez kołnierza Wykończenie powierzchni / Do grubości płyty mm niklowana szt. niklowana szt. surowa szt. surowa szt. Zaślepki do Rastex 15 bez kołnierza (za wyjątkiem Rastex 15 / 12) Tworzywo sztuczne Wykończenie powierzchni 1 kolor biały szt. 2 kolor brązowy szt. 3 kolor czarny szt. 4 kolor jasnobrązowy szt. 5 kolor beżowy szt. 6 kolor szary szt

18 Złącze mimośrodowe Rastex 15 Rastex 15 do wieńca o grubości 12 mm Rastex 15 do wieńca o grubości 15 mm ,5 / - 0,3 + 0,5 / - 0,3 7, ,5 / - 0,3 + 0,5 / - 0, ,2 7,5 Rastex 15 do wieńca o grubości 16 mm 8 15 Rastex 15 do wieńca o grubości 18 mm ,5 / - 0,3 + 0,5 / - 0, ,5 / - 0,3 + 0,5 / - 0, , ,4 9 Rastex 15 do wieńca o grubości 19 mm 8 15 Rastex 15 do wieńca o grubości 22 mm , ,5 / - 0,3 + 0,5 / - 0, ,5 / - 0,3 + 0,5 / - 0, ,7 9, ,7 11 Rastex 15 do wieńca o grubości 29 mm , ,5 / - 0,3 + 0,5 / - 0,3 niklowana 29 19,2 niklowana 14,5 Technik für Möbel 1077

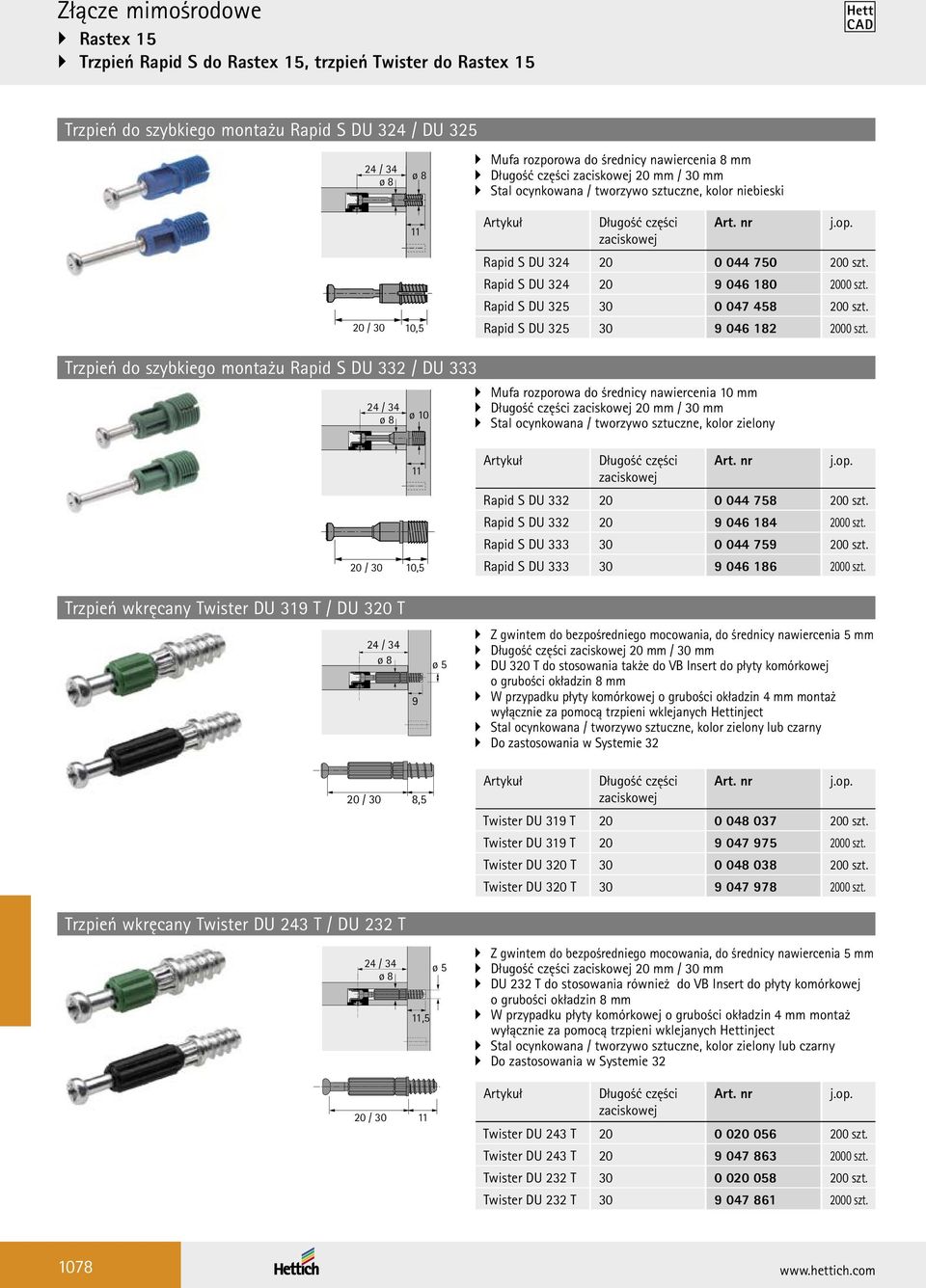

19 Złącze mimośrodowe Rastex 15 Trzpień Rapid S do Rastex 15, trzpień Twister do Rastex 15 Trzpień do szybkiego montażu Rapid S DU 324 / DU / 34 ø 8 20 / 30 ø ,5 Mufa rozporowa do średnicy nawiercenia 8 mm Długość części zaciskowej 20 mm / 30 mm Stal ocynkowana / tworzywo sztuczne, kolor niebieski Artykuł Długość części zaciskowej Rapid S DU szt. Rapid S DU szt. Rapid S DU szt. Rapid S DU szt. Trzpień do szybkiego montażu Rapid S DU 332 / DU / 34 ø 8 ø 10 Mufa rozporowa do średnicy nawiercenia 10 mm Długość części zaciskowej 20 mm / 30 mm Stal ocynkowana / tworzywo sztuczne, kolor zielony 11 Artykuł Długość części zaciskowej Rapid S DU szt. Rapid S DU szt. Rapid S DU szt. 20 / 30 10,5 Rapid S DU szt. Trzpień wkręcany Twister DU 319 T / DU 320 T 24 / 34 ø 8 9 ø 5 Z gwintem do bezpośredniego mocowania, do średnicy nawiercenia 5 mm Długość części zaciskowej 20 mm / 30 mm DU 320 T do stosowania także do VB Insert do płyty komórkowej o grubości okładzin 8 mm W przypadku płyty komórkowej o grubości okładzin 4 mm montaż wyłącznie za pomocą trzpieni wklejanych inject Stal ocynkowana / tworzywo sztuczne, kolor zielony lub czarny Do zastosowania w Systemie / 30 8,5 Trzpień wkręcany Twister DU 243 T / DU 232 T 24 / 34 ø 8 11,5 20 / ø 5 Artykuł Długość części zaciskowej Twister DU 319 T szt. Twister DU 319 T szt. Twister DU 320 T szt. Twister DU 320 T szt. Z gwintem do bezpośredniego mocowania, do średnicy nawiercenia 5 mm Długość części zaciskowej 20 mm / 30 mm DU 232 T do stosowania również do VB Insert do płyty komórkowej o grubości okładzin 8 mm W przypadku płyty komórkowej o grubości okładzin 4 mm montaż wyłącznie za pomocą trzpieni wklejanych inject Stal ocynkowana / tworzywo sztuczne, kolor zielony lub czarny Do zastosowania w Systemie 32 Artykuł Długość części zaciskowej Twister DU 243 T szt. Twister DU 243 T szt. Twister DU 232 T szt. Twister DU 232 T szt

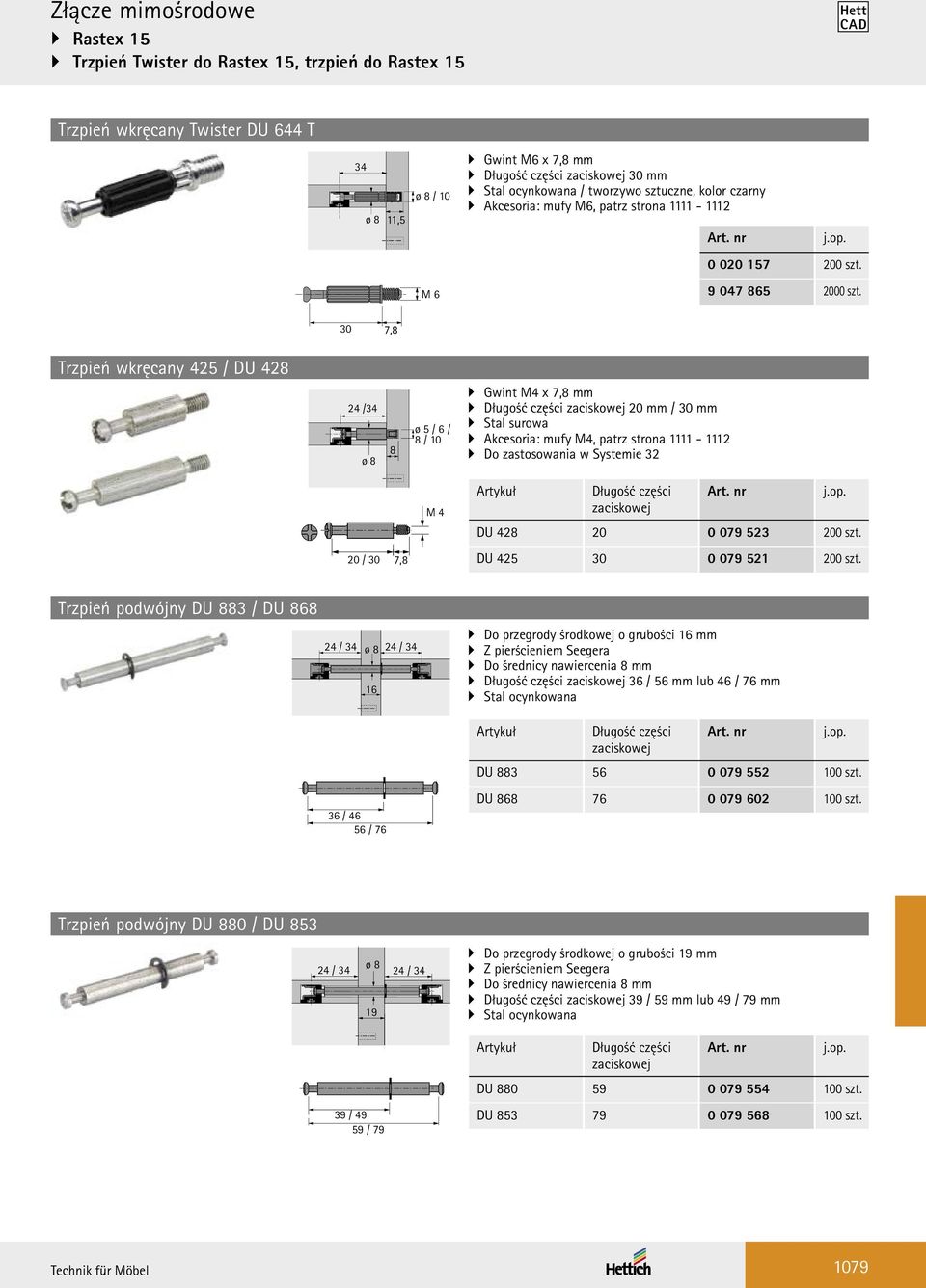

20 Złącze mimośrodowe Rastex 15 Trzpień Twister do Rastex 15, trzpień do Rastex 15 Trzpień wkręcany Twister DU 644 T 34 ø 8 11,5 ø 8 / 10 M 6 Gwint M6 x 7,8 mm Długość części zaciskowej 30 mm Stal ocynkowana / tworzywo sztuczne, kolor czarny Akcesoria: mufy M6, patrz strona szt szt. 30 7,8 Trzpień wkręcany 425 / DU /34 ø 8 8 ø 5 / 6 / 8 / 10 Gwint M4 x 7,8 mm Długość części zaciskowej 20 mm / 30 mm Stal surowa Akcesoria: mufy M4, patrz strona Do zastosowania w Systemie / 30 7,8 M 4 Artykuł Długość części zaciskowej DU szt. DU szt. Trzpień podwójny DU 883 / DU / 34 ø 8 24 / Do przegrody środkowej o grubości 16 mm Z pierścieniem Seegera Do średnicy nawiercenia 8 mm Długość części zaciskowej 36 / 56 mm lub 46 / 76 mm Stal ocynkowana 36 / / 76 Artykuł Długość części zaciskowej DU szt. DU szt. Trzpień podwójny DU 880 / DU / 34 ø 8 24 / / / 79 Do przegrody środkowej o grubości 19 mm Z pierścieniem Seegera Do średnicy nawiercenia 8 mm Długość części zaciskowej 39 / 59 mm lub 49 / 79 mm Stal ocynkowana Artykuł Długość części zaciskowej DU szt. DU szt. Technik für Möbel 1079

21 Złącze mimośrodowe Rastex 15 Trzpień do Rastex 15 Trzpień przegubowy DU α X ø 7 Zakres regulacji Do średnicy nawiercenia 7 mm Długość części zaciskowej 39 / 39 mm Stal ocynkowana szt Trzpień przegubowy DU 634 x 44 ø 8 ø 7 15 α Gwint M6 x 7 mm Do średnicy nawiercenia 8 mm Długość części zaciskowej 39 mm Stal ocynkowana Akcesoria: mufy, patrz strona szt. 39 Odległość nawiercenia X dla DU 860 Odległość nawiercenia X dla DU 634 Kąt Grubość płyty 15 mm Grubość płyty 16 mm Grubość płyty 19 mm Grubość płyty 22 mm Grubość płyty 29 mm Kąt Grubość płyty 15 mm Grubość płyty 16 mm Grubość płyty 19 mm Grubość płyty 22 mm Grubość płyty 29 mm ,7 37,3 36,0 34,8 31, ,2 37,9 36,7 35,6 32, ,7 38,4 37,3 36,3 33, ,2 38,9 37,9 37,0 35, ,7 39,4 38,5 37,7 35, ,1 39,8 39,1 38,3 36, ,5 40,3 39,6 38,9 37, ,9 40,7 40,1 39,4 38, ,3 41,1 40,5 40,0 38, ,6 41,5 41,0 40,5 39, ,0 41,9 41,5 41,1 40, ,3 42,2 41,9 41,6 40, ,7 42,6 42,3 42,1 41, ,0 57,9 60,5 63,1 69, ,7 55,4 57,6 59,7 64, ,9 53,5 55,3 57,1 61, ,5 52,0 53,5 55,0 58, ,3 50,7 52,0 53,2 56, ,3 49,6 50,7 51,7 54, ,3 48,6 49,5 50,4 52, ,5 47,7 48,4 49,1 50, ,7 46,9 47,5 48,0 49, ,0 46,1 46,5 46,9 47, ,3 45,4 45,7 45,9 46, ,7 44,7 44,8 45,0 45, ,0 44,0 44,0 44,0 44,

22 Złącze mimośrodowe Rastex 25 Rastex 25 Odstępy pomiędzy karbami oraz podobny do zębów piły kształt karbowania powierzchni zewnętrznej mimośrodu uniemożliwiają jego samoczynne odkręcenie się Trzpień dociągany jest zawsze centrycznie Moment siły potrzebny do poluzowania mimośrodu jest trzykrotnie większy niż w innych porównywalnych złączach mimośrodowych Z kołnierzem i bez kołnierza, kołnierz przykrywa wyrwania powstałe przy wierceniu, zaślepka nie jest wówczas konieczna Cynkowy odlew ciśnieniowy Wiertła do wiertarek ręcznych i stacjonarnych, patrz strona 1255 Artykuł Wykończenie powierzchni 1 Z kołnierzem niklowany szt. 2 Bez kołnierza surowy szt. Karbowanie na powierzchni wewnętrznej i zewnętrznej mimośrodu trzyma zawsze lepiej! Wymiar A = długość części zaciskowej trzpienia + 9 mm 8 ø 25 7 A (33,5) Odległość osi trzpienia od dolnej krawędzi wieńca 12 7 Zaślepki do Rastex 25 Tworzywo sztuczne Wykończenie powierzchni 1 kolor biały szt. 2 kolor brązowy szt. 3 kolor beżowy szt. 4 kolor czarny szt. Technik für Möbel 1081

23 Złącze mimośrodowe Rastex 25 Trzpienie do Rastex 25 Trzpień wkręcany Twister DU 262 T 33,5 ø 8 11,5 ø 5 Gwint bezpośredni do średnicy nawiercenia 5 mm Długość części zaciskowej 24,5 mm Stal ocynkowana / tworzywo sztuczne, kolor niebieski Do zastosowania w Systemie szt. 24,5 11 Trzpień wkręcany DU 643 ø 8 ø 8 Gwint M6 x 7,8 mm Długość części zaciskowej 24,5 mm Stal ocynkowana Akcesoria: mufy M6, patrz strona ,5 11,5 M szt. 24,5 7,8 Trzpień podwójny DU 826 ø 8 33, ,5 Z pierścieniem Seegera Do przegrody środkowej o grubości 19 mm Długość części zaciskowej 43,5 / 24,5 mm Stal surowa szt. 43,

24 Złącze mimośrodowe Megalock Do zastosowania do połączeń podlegających długotrwałym obciążeniom Idealny do montażu korpusów, oskrzyń łóżek, lad, mebli z listwami czołowymi Okucie składa się z następujących elementów: - Mimośród: cynkowy odlew ciśnieniowy - Trzpień: stal ocynkowana, z gwintem M6 lub gwintem M8 - Mufa: mosiądz, z gwintem M6 lub gwintem M8 - Zaślepka do mimośrodu: tworzywo sztuczne, kolor czarny lub biały, ø 35 mm do wciskania w nawiercenie w elemencie, ø 32 mm do wciskania w złącze mimośrodowe Wiertła do wiertarek ręcznych i stacjonarnych, patrz strona 1255 Mimośród Rozstaw nawierceń w półce 35 9,5 16, szt. ø 35 Trzpienie stalowe / Mufy mosiężne ø 10 Artykuł Gwint Trzpień M szt. Trzpień M szt. Mufa M szt. Mufa M szt. M6 / M8 x 13 ø Zaślepki ø 38 ø 32 1,5 ø 38 ø 35 1,5 ø mm Wykończenie powierzchni 32 kolor czarny szt. 32 kolor biały szt. 35 kolor czarny szt. 35 kolor biały szt. Technik für Möbel 1083

25 Złącza do korpusów Przegląd asortymentu Złącza mimośrodowe VB 18 / 19 / 20 / Złącza mimośrodowe VB 35 / 35 M / 36 / 36 M Złącze do półek VB 54 Toolex / VB Złącza trapezowe TZ 4, TZ 4 STD, TZ 321, TZ

26 Złącze mimośrodowe VB 18 / VB 20 Z kołnierzem Półkę nakładać od góry. Ułatwienie przy montażu. Do stabilnego i wytrzymałego łączenia półek ze ścianami bocznymi, duża nośność Okucie wciska się w podwójne nawiercenie o rozstawie otworów 32 mm, nawiercenia o średnicy ø 30 mm i 10 mm Półkę montuje się od góry W przypadku wieńca dolnego mimośród można dociągnąć również od góry. W tym celu w wieńcu konieczny jest otwór przelotowy. W specjalnych zastosowaniach za pomocą tego okucia można również regulować nogi cokołowe, patrz strona Cynkowy odlew ciśnieniowy, niklowany Wiertła do wiertarek ręcznych i stacjonarnych, patrz strona 1255 Do zastosowania w Systemie 32 VB 18 mm do półek mm Rozstaw nawierceń w półce 15 +0, szt ø ,5 12,5 10,5 7, VB 20 mm do półek mm Odległość osi trzpienia od dolnej krawędzi półki Rozstaw nawierceń w półce , ø 30 +0, , szt. 10, ,5 Odległość osi trzpienia od dolnej krawędzi półki Technik für Möbel 1085

27 Złącze mimośrodowe VB 19 / VB 21 Bez kołnierza Półkę nakładać od góry lub od czoła. Do stabilnego i wytrzymałego łączenia półek ze ścianami bocznymi, duża nośność Okucie wciska się w podwójne nawiercenie o rozstawie otworów 32 mm, nawiercenia o średnicy ø 30 mm i 10 mm Półkę można nakładać od góry lub od czoła W przypadku wieńca dolnego mimośród można dociagać również od góry. W tym celu w wieńcu konieczny jest otwór przelotowy. W specjalnych zastosowaniach za pomocą tego okucia można również regulować nogi cokołowe, patrz strona Cynkowy odlew ciśnieniowy, niklowany Wiertła do wiertarek ręcznych i stacjonarnych, patrz strona 1255 Do zastosowania w Systemie 32 VB 19 mm do półek mm Rozstaw nawierceń w półce 15 +0, szt ø ,5 12,5 10,5 7, VB 21 mm do półek mm Odległość osi trzpienia od dolnej krawędzi półki Rozstaw nawierceń w półce , ø 30 +0, , szt. 10, ,5 Odległość osi trzpienia od dolnej krawędzi półki

28 Złącze mimośrodowe VB 18, 19, 20, 21 Trzpień wkręcany, zaślepki Trzpień wkręcany DU 327 ø 5 11,5 Gwint bezpośredni do średnicy nawiercenia 5 mm Długość części zaciskowej 9 mm Stal surowa Do zastosowania w Systemie szt Trzpień wkręcany DU 427 ø 5 8,5 Gwint M4 Do średnicy nawiercenia 5 mm Długość części zaciskowej 9 mm Stal surowa Akcesoria: mufy M4, patrz strona Do zastosowania w Systemie 32 M szt. 9 7,8 Zaślepki Do średnicy nawiercenia 10 mm Tworzywo sztuczne Wykończenie powierzchni kolor biały szt. kolor brązowy szt. kolor beżowy szt. kolor szary szt. kolor czarny szt. Technik für Möbel 1087

29 Złącze mimośrodowe VB 35 M Z kołnierzem Półkę nakładać od góry. Ułatwienie przy montażu. Niewielkie złącza do stabilnego i wytrzymałego łączenia półek ze ścianami bocznymi działające na wybróbowanej zasadzie mimośrodu, który gwarantuje pewne połączenie dzięki karbowanym powierzchniom złącza Okucie wciska się w nawiercenie o średnicy ø 20 mm Okucie posiada mimośród sferyczny W przypadku wieńca dolnego mimośród można dociagać również od góry. W tym celu konieczny jest otwór przelotowy. Cynkowy odlew ciśnieniowy, niklowany / tworzywo sztuczne Wiertła do wiertarek ręcznych i stacjonarnych, patrz strona 1255 Do zastosowania w Systemie 32 VB 35 M / 16 do półek 16 mm Rozstaw nawierceń w półce 20 9,5 ø 12 +0,5 Wykończenie powierzchni niklowane szt. kolor biały szt. kolor brązowy szt. kolor czarny szt ,5 8 Odległość osi trzpienia od dolnej krawędzi półki VB 35 M / 19 do półek 19 mm Rozstaw nawierceń w półce 20 9,5 ø 12 +0,5 Wykończenie powierzchni niklowane szt. kolor biały szt. kolor brązowy szt. kolor czarny szt ,5 Odległość osi trzpienia od dolnej krawędzi półki
