Instrukcja Obsługi PA 3000DF M 1.0

Transkrypt

1 Instrukcja Obsługi PA 3000DF M 1.0

2 Spis Treści PA3000DF Panel kontrolny Warunki bezpieczeństwa Sposób podłączenia czujnika typu IEPE Sposób podłączenia wejścia napięciowego Zasilanie Obsługa baterii Menu Wygląd wyświetlacza Sygnalizacja stanów Obsługa klawiatury Modyfikacja parametrów Konfiguracja przez RS232 Parametry transmisji Opis ramki zapisu/odczytu Odczyt wersji oprogramowania Ustawienie parametrów toru kondycjonowania Odczyt parametrów toru kondycjonowania Ustawienie trybu pracy filtrów regulowanych Ustawienie częstotliwości filtru regulowanego LPF Ustawienie częstotliwości filtru regulowanego HPF Odczyt trybu pracy filtrów regulowanych Dane techniczne Skład zestawu PA3000DF Sposób znakowania modułu Sposób zamawiania Notatki PA3000DF_M 1.0 2

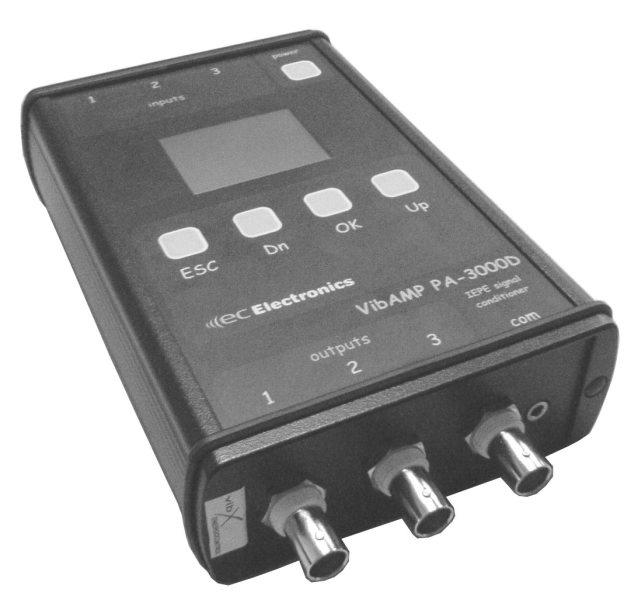

3 PA3000DF Moduł PA3000DF to trzykanałowy przenośny kondycjoner sygnałów IEPE(ICP ) *. Każdy z trzech kanałów jest wyposażony w wysokiej jakości filtry analogowe sterowane cyfrowo. Typ filtru jest konfigurowalny. Dostępne filtry: dolnoprzepustowy (LPF), górnoprzepustowy (HPF), pasmowoprzepustowy (BPF), pasmowozaporowy (BSF). Panel czołowy jest wyposażony w czytelny wyświetlacz graficzny LCD oraz klawiaturę sterującą, które pozwalają na ustawienie i śledzenie pracy urządzenia. Możliwa jest konfiguracja pracy urządzenia przez RS232. *ICP jest znakiem zastrzeżonym przez PCB Piezotronics,Inc., 3425 Walden Avenue, Depew, New York USA, PA3000DF_M 1.0 3

4 Panel kontrolny inputs power ESC DN OK UP 4 VibAMP PA-3000D IEPE signal outputs conditioner com ZASILANIE KANAŁY WEJŚCIOWE 4 KANAŁY WYJŚCIOWE 5 KOMUNIKACJA 3 KLAWISZE FUNKCYJNE 6 WYŚWIETLACZ LCD Panel kontrolny PA3000DF jest wyposażony w czytelny wyświetlacz LCD służący do wizualizacji stanu kanałów kondycjonowania oraz umożliwiajacy ręczną konfiguracjęurządzenia (wykorzystując opisane niżej MENU). Na wyświetlaczu widoczne są: wzmocnienia x1, x10, x100 załączenie/wyłączenie filtrów LPF, HPF, BPF, BSF częstotliwość filtrów włączenie zasilania czujników status obwodu podłączonego czujnika OPEN/SHORT przesterowania w torze kondycjonowania PA3000DF_M 1.0 4

5 Sposób podłączania czujnika typu IEPE IEPE sensor (+) GND (-) (+) Zasilacz 12VDC power inputs ESC DN OK UP VibAMP PA-3000D IEPE signal outputs conditioner com Wejście +/- 10VAC A/D PA3000DF_M 1.0 6

6 Warunki bezpieczeństwa UWAGA! Do zasilania używać tylko zasilacza dołączonego w zestawie. + - KONFIGURACJA ZŁĄCZA UWAGA! Przy podłączaniu czujnika należy zwrócić uwagę na odpowiednią polaryzację. PA3000DF_M 1.0 5

7 Sposób podłączania wejścia napięciowego (-) 10V (+) Zasilacz 12VDC power inputs ESC DN OK UP VibAMP PA-3000D IEPE signal outputs conditioner com Wejście +/- 10VAC A/D PA3000DF_M 1.0 7

8 Zasilanie Moduł zasilany jest z zasilacza dołączanego w zestawie do PA3000DF lub wbudowanego akumulatora. Czas pracy na baterii to ok. 8h. Napięcie zasilania:12vdc Prąd:800mA OBSŁUGA BATERII Urządzenie można uruchomić bez podłączonego zewnętrznego źródła zasilania, naciskając klawisz funkcyjny Power na przednim panelu. Wówczas moduł będzie zasilany z wbudowanej baterii. Urządzenie monitoruje stan baterii (co 5 minut) i kiedy jej stan osiągnie poziom min., wówczas, w lewym górnym rogu wyświetlacza graficznego zostanie wyświetlony komunikat: BAT LOW. W takim przypadku, w celu rozpoczęcia procesu ładowania baterii, należy podłączyć zewnętrzne źródło zasilania. Urządzenie okresowo (co 5 minut) sprawdza stan baterii oraz testuje czy zewnętrzne źródło zasilania jest podłączone czy nie (proces ładowania nie zostanie uruchomiony jeżeli zewnętrzne źródło ładowania nie jest podłączone). Proces ładowania rozpoczyna się w przeciągu 5 minut po podłączeniu zewnętrznego źródła zasilania, lub około 10 sekund po wyłączeniu modułu (w przypadku kiedy dopuszcza się chwilową przerwę w pracy układu) i ponownym podłączeniu zasilania zewnętrznego. Podczas ładowania baterii urządzenie jest nadal w pełni funkcjonalne i może pełnić funkcje, do których zostało zaprojektowane. Rozpoczęcie procesu ładowania baterii jest sygnalizowane poprzez wyświetlenie komunikatu BAT CHARGE ON, w prawym górnym rogu ekranu. W miarę ładowania, z czasem, powinien zniknąć komunikat BAT LOW oraz BAT CHARGE ON. Zniknięcie tego ostatniego sygnalizuje zakończenie procesu ładowania.należy wówczas odłączyć zewnętrzne źródło zasilania. Urządzenie samoczynnie się wyłączy. Moduł jest uruchamiany po ponownym wciśnięciu klawisza Power. PA3000DF_M 1.0 8

9 Menu WYGLĄD WYŚWIETLACZA EC Electronics Gain: OV:..ICP: Short/Open: 1:x1 - on Open 2:x10! on 3:x100 - on Filter type:..frequency: 1:LPF 2000Hz 2:off 4095Hz 3:off 4095Hz Na panelu czołowym urządzenia PA3000DF znajduje się wyświetlacz LCD, na którym są wyświetlane wartości parametrów modułu oraz jego stany pracy. Ponadto, istnieje możliwość zmiany wartości parametrów, przy pomocy klawiszy funkcyjnych Up, Dn, Esc, Ok. SYGNALIZACJA STANÓW Sygnalizcja WZMOCNIENIA Sygnalizcja PRZEKROCZENIA ZAKRESU Sygnalizcja ZASILANIA CZUJNIKA Sygnalizcja STANU CZUJNIKA Sygnalizcja TYPU FILTRU x1 x10 x100 -! on off Open Short off LPF HPF BPF BSF wzmocnienie kanału x1 wzmocnienie kanału x10 wzmocnienie kanału x100 sygnał w zakresie przekroczenie zakresu wejściowego obwód załączony obwód nie załączony brak błędu czujnika rozwarcie czujnika zwarcie czujnika wyłączony filtr wł. filtr dolnoprzepustowy wł. filtr górnoprzepustowy wł. filtr pasmowoprzepustowy wł. filtr pasmowozaporowy Sygnalizcja CZĘSTOTLIWOŚCI FILTRU 2000Hz częstotliwość filtru, zakres Hz PA3000DF_M 1.0 9

10 OBSŁUGA KLAWIATURY Klawisz Power Klawisz Ok Klawisz Up, Dn Klawisz Esc służy do uruchamiania modułu w trybie zmiany parametrów służy do potwierdzania wprowadzanych zmian oraz przechodzenia do następnych poziomów menu służą do wyboru określonego parametru podczas jego modyfikacji podczas zmiany częstotliwości granicznej filtru, kiedy są utrzymywane w stanie załączonym, wartość częstotliwości zmienia się monotonicznie w górę lub w dół, kolejno, w czterech fazach z krokiem:1hz, 10Hz, 100Hz, 1000Hz (przejście do kolejnych faz osiąga się po ok.3 s utrzymywania klawisza w stanie załączonym) naciśnięcie tego klawisza oznacza rezygnację z aktualnych działań i powoduje powrót do poziomu wyżej PA3000DF_M

11 MODYFIKACJA PARAMETRÓW MENU <Up> <Dn> WYBÓR KANAŁU <Ok> TRYB WYBORU PARAMETRU <Up> <Dn> TRYB WYBORU FILTRU TRYB WYBORU WZMOCNIENIA <Ok> WYBÓR FILTRU <Ok> WYBÓR WZMOCNIENIA <Up> <Dn> ZATWIERDZENIE WYBORU FILTRU <Up> <Dn> ZATWIERDZENIE WYBORU WZMOCNIENIA <Ok> TRYB WYBORU CZĘSTOTLIWOŚCI <Ok> <Ok> WYBÓR CZĘSTOTLIWOŚCI <Up> <Dn> ZATWIERDZENIE WYBORU CZĘSTOTLIWOSCI <Ok> TRYB WYBORU PARAMETRU PA3000DF_M

12 Konfiguracja przez RS232 Podłączenie modułu PA3000D do komputera jest możliwe przy użyciu dedykowanego przewodu, umożliwiającego komunikację za pomocą interfejsu RS232.. PARAMETRY TRANSMISJI BaudRate bity danych- 8 parzystość- brak bity stopu- 1 sterowanie przepływem- brak OPIS RAMKI ZAPISU/ODCZYTU 0x23 Adres Urządzenia Kod Rozkazu Dane 0x0D 0x0A Część ramki nagłówek adres urządzenia kod rozkazu dane EOL Długość ramki 1 bajt 1 bajt 1 bajt 2 bajty 2 bajty Zawartość ramki znacznik początku ramki, stały (0x23) w przypadku wykorzystania jednego modułu, urządzenie akceptuje wszystkie adresy z przedziału <0-9> kod rozkazu numer kanału konfiguracja kanału znacznik końca ramki, stały (0x0D 0xA) Kod rozkazu A A 0 5B Opis rozkazu odczyt wersji oprogramowania ustawienie parametrów toru kondycjonowania odczyt wszystkich parametrów urządzenia ustawienie filtru LPF ustawienie filtru HPF ustawienie trybu pracy filtru regulowanego odczyt trybu pracy filtru regulowanego PA3000DF_M

13 ODCZYT WERSJI OPROGRAMOWANIA Aby odczytać wersję oprogramowania urządzenia, należy wysłać następującą ramkę(zakładamy, że adres urządzenia to 1): 0x23 0x01 0x48 0x00 0x0D 0x0A USTAWIANIE PARAMETRÓW TORU KONDYCJONOWANIA Aby zmienić parametry dla toru kondycjonowania należy wysłać odpowiednią ramkę, której przykład zamieszczono poniżej: gdzie: Zawartość ramki 0x23 0x01 0x49 0x02 0x00 0x0D 0x0A Opis ramki 0x23 0x01 0x49 0x02 0x00 początek ramki adres sieciowy urządzenia (adr.1) kod rozkazu 0x0D 0x0A koniec ramki numer kanału, dla którego zmieniane są parametry toru kondycjonowania ustawienia toru kondycjonowania bit 7-6- wzmocnienie kanału 1 00-wzm. 1, 01, wzm. 10, 10, wzm. 100 bit 5-0, wł/wył filtr dolnoprzepustowy LPF on- 1, LPF off- 0 bit 4-0, wł/wył filtr górnoprzepustowy HPF on- 1, HPF off- 0 bit 3-0 ICP on- 1, ICP off- 0 bit 2-0 bit 1-0 bit 0-0 Urzadzenie, jako odpowiedż, prześle tą ramkę, za pomocą której zmieniane były parametry toru kondycjonowania. ODCZYT PARAMETRÓW TORU KONDYCJONOWANIA Aby odczytać parametry toru kondycjonowania (wzmocnienie, typ filtrów, status obwodu czujnika, wartości czasu występowania przesterowania na danym kanale) należy wysłać następującą ramkę (zakładamy, że adres urządzenia to 1): 0x23 0x01 0x4A 0x00 0x0D 0x0A PA3000DF_M

14 Moduł PA3000DF odeśle wówczas ramkę z pełną konfiguracją wszystkich kanałów, jak na przykładzie poniżej: 0x23 0x01 0x4A 0x01 0x20 0x00 0x02 0x20 0x00 0x03 0x20 0x00 0x0D 0x0A gdzie dla kanału 1: 0x01- numer kanału 0x20- status i konfiguracja kanału 0x00- występowanie przesterowania, 0- sygnał w zakresie, 1- przesterowanie Dla pozostałych kanałów analogicznie. numery kolejnych kanałów USTAWIANIE TRYBU PRACY FILTRÓW REGULOWANYCH W celu ustawienia odpowiedniego trybu pracy filtrów regulowanych należy przesłać odpowiednią ramkę. Konfiguracja kanału polega na wpisaniu wartości 0-3, określających tryb pracy filtru, gdzie: 0- LPF, 1- BSF, 2- BPF, 3- HPF. Przykład ramki: 0x23 0x01 0x5A 0x01 0x02 0x0D 0x0A Jako odpowiedź zostanie przesłana ta sama ramka. USTAWIANIE CZESTOTLIWOŚCI FILTRU REGULOWANEGO LPF Ramka komunikacyjna ma następującą postać (przykład): 0x23 0x01 0x58 0x01 0x02 0x03 0xE8 0x0D 0x0A gdzie: 0x23- początek ramki 0x01- adres sieciowy urządzenia 0x58- kod rozkazu 0x01- numer kanału kondycjowania 0x03 0xE8- częstotliwość odcięcia z przedziału , czyli F FF. Urządzenie odsyła jako odpowiedź tą samą ramkę. PA3000DF_M

15 USTAWIENIE CZĘSTOTLIWOŚCI FILTRU REGULOWANEGO HPF Ustawianie częstotliwości dla filtru HPF odbywa się w analogiczny sposób, jak dla LPF, z tą różnicą, że kod rozkazu dla tej komendy to 0x 59. W celu ustawienia częstotliwości dla filtru BPF, należy przesłać kolejno ramki: ustawianiatrybu pracy filtru,ustawiania częstotliwości dla filtru HPF i ustawiania częstotliwości dla LPF. W celu ustawienia częstotliwości dla filtru BSF należy postąpić analogicznie. ODCZYT TRYBU PRACY FILTRÓW REGULOWANYCH W celu odczytania trybu pracy filtrów regulowanych należy przesłać odpowiednią ramkę.przykład ramki został podany dla urządzenia o adresie 1, dla kanału 2. 0x23 0x01 0x5B 0x02 0x0D 0x0A Jako odpowiedź zostanie przesłana ramka z parametrami częstotliwości filtru regulowanego ustawionego na kanale 2 tego urząddzenia. PA3000DF_M

16 Dane techniczne Ilość kanałów we/wy Rodzaj wejścia Sygnalizacja Impedancja wejściowa Impedancja wyjścia Wzmocnienie SNR Pasmo przenoszenia Zakres napięcia wyjściowego Filtry Akumulator Interfejs komunikacyjny Zasilanie Obudowa Wymiary Waga Temperatura pracy Temperatura składowania IEPE/ICP lub napięciowe wzmocnienie, przesterowanie, rodzaj filtru i jego częstotliwość, włączenie zasilania czujników IEPE, stan obwodu 3/3 100kOhm 120Ohm 1, 10, 100 (0dB, 20dB,40dB) >90dB(10Hz-22kHz) 3dB (3Hz-22kHz) ±10 Vpp 12dB/oct, włączane dla każdego kanału, przestrojenie co 1Hz do 4095Hz NiMh z wbudowaną ładowarką, czas pracy na baterii ok. 8h RS232; 3,5mm Jack 12V/800 ma DC aluminium, z klawiaturą odporną na wilgoć i zapylenie (dł szer wys) mm 850g 0 C C -10 C C PA3000DF_M

17 Skład zestawu Zestaw PA3000D zawiera: zasilacz 12VDC moduł PA3000DF przewód BNC/BNC certyfikat kalibracji Sposób znakowania Na każdym urządzeniu, na obudowie, jest umieszczana naklejka z numerem seryjnym modułu. y m SN: PA3000DF/... /... /... numer seryjny typ modułu kolejny numer modułu miesiąc produkcji rok produkcji PA3000DF_M

18 Sposób zamawiania Lp Typ Kod zamówienia Opis 1 PA3000DF PA3000DF/3 trzykanałowy moduł kondycjonowania sygnałów z zasilaczem 12VDC/800mA 2 Kabel RS PA3000DF/RS kabel dedykowany komunikacji RS232 3 Zasilacz PA3000DF/PS zasilacz 12VDC/800mA 4 PA3000DF_M

19 Notatki PA3000DF_M

20 Kontakt ul. Lublańska Kraków POLAND tel. +48 (012) , 82 fax. +48 (012)
