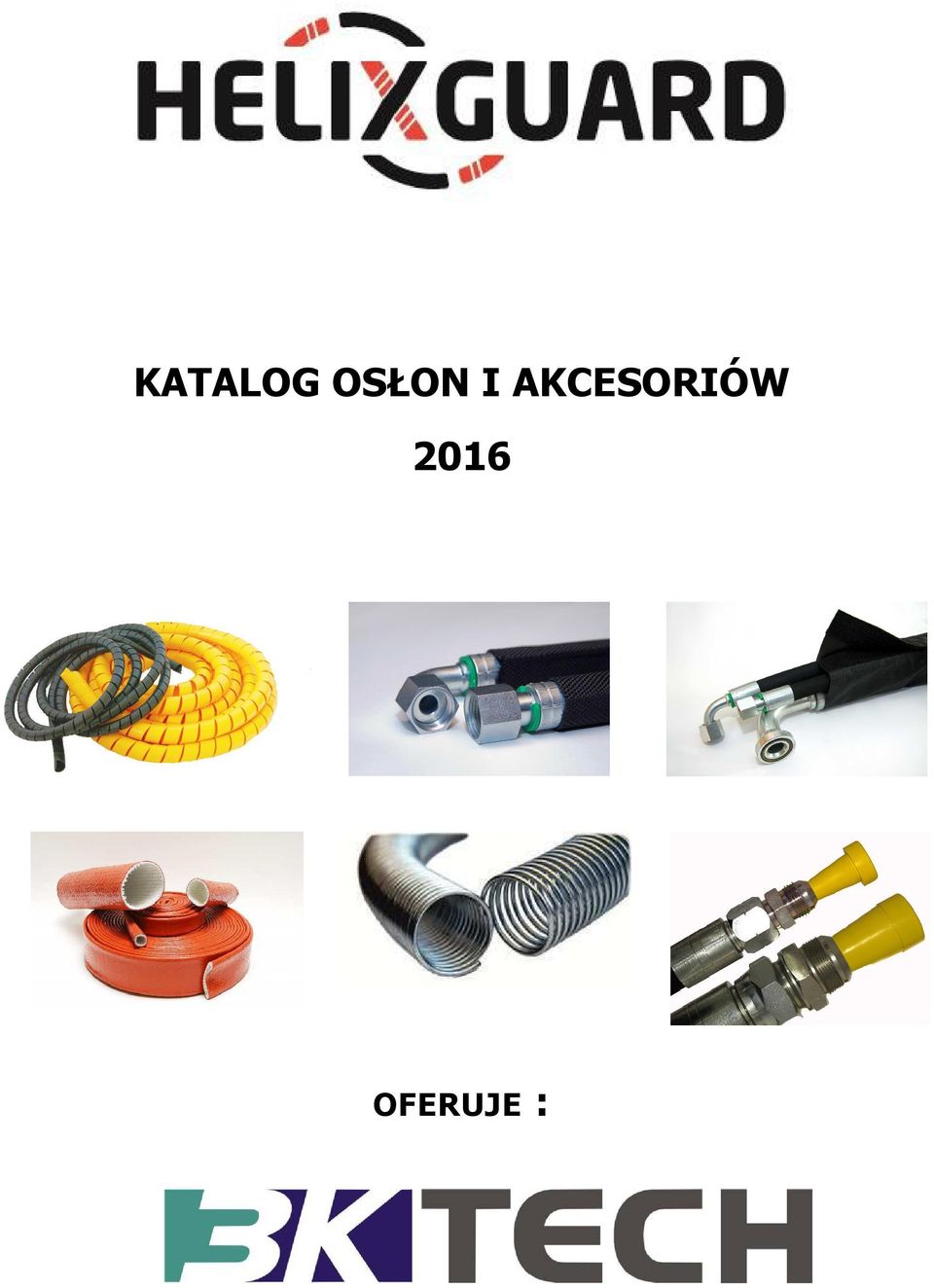

KATALOG OSŁON I AKCESORIÓW 2016

Transkrypt

1 KATALOG OSŁON I AKCESORIÓW 2016 OFERUJE :

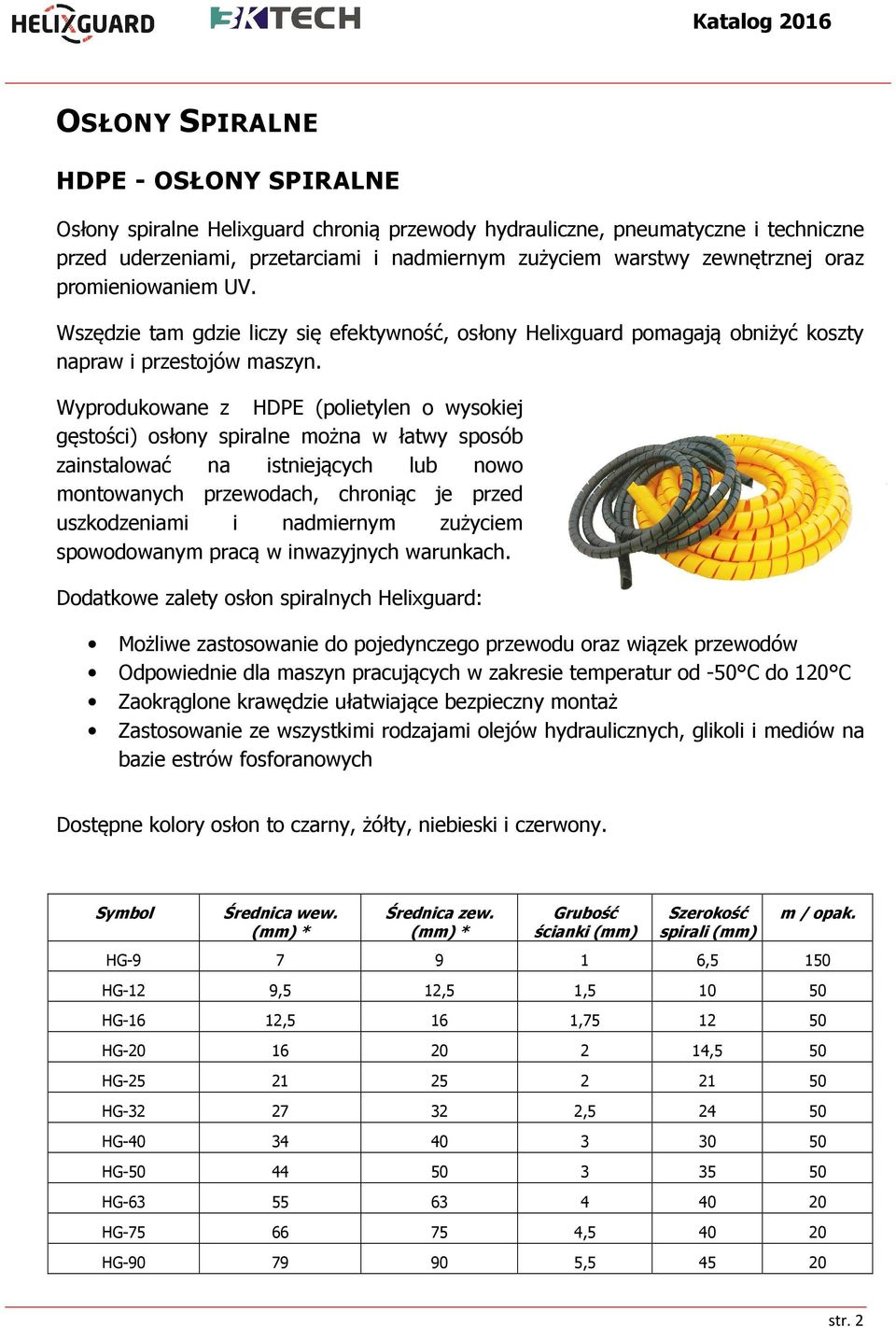

2 OSŁONY SPIRALNE HDPE - OSŁONY SPIRALNE Osłony spiralne Helixguard chronią przewody hydrauliczne, pneumatyczne i techniczne przed uderzeniami, przetarciami i nadmiernym zużyciem warstwy zewnętrznej oraz promieniowaniem UV. Wszędzie tam gdzie liczy się efektywność, osłony Helixguard pomagają obniżyć koszty napraw i przestojów maszyn. Wyprodukowane z HDPE (polietylen o wysokiej gęstości) osłony spiralne można w łatwy sposób zainstalować na istniejących lub nowo montowanych przewodach, chroniąc je przed uszkodzeniami i nadmiernym zużyciem spowodowanym pracą w inwazyjnych warunkach. Dodatkowe zalety osłon spiralnych Helixguard: Możliwe zastosowanie do pojedynczego przewodu oraz wiązek przewodów Odpowiednie dla maszyn pracujących w zakresie temperatur od - C do 120 C Zaokrąglone krawędzie ułatwiające bezpieczny montaż Zastosowanie ze wszystkimi rodzajami olejów hydraulicznych, glikoli i mediów na bazie estrów fosforanowych Dostępne kolory osłon to czarny, żółty, niebieski i czerwony. Średnica wew. (mm) * Średnica zew. (mm) * Grubość ścianki (mm) Szerokość spirali (mm) m / opak. HG ,5 1 HG-12 9,5 12,5 1,5 10 HG-16 12,5 16 1,75 12 HG ,5 HG HG ,5 24 HG HG HG HG , HG , str. 2

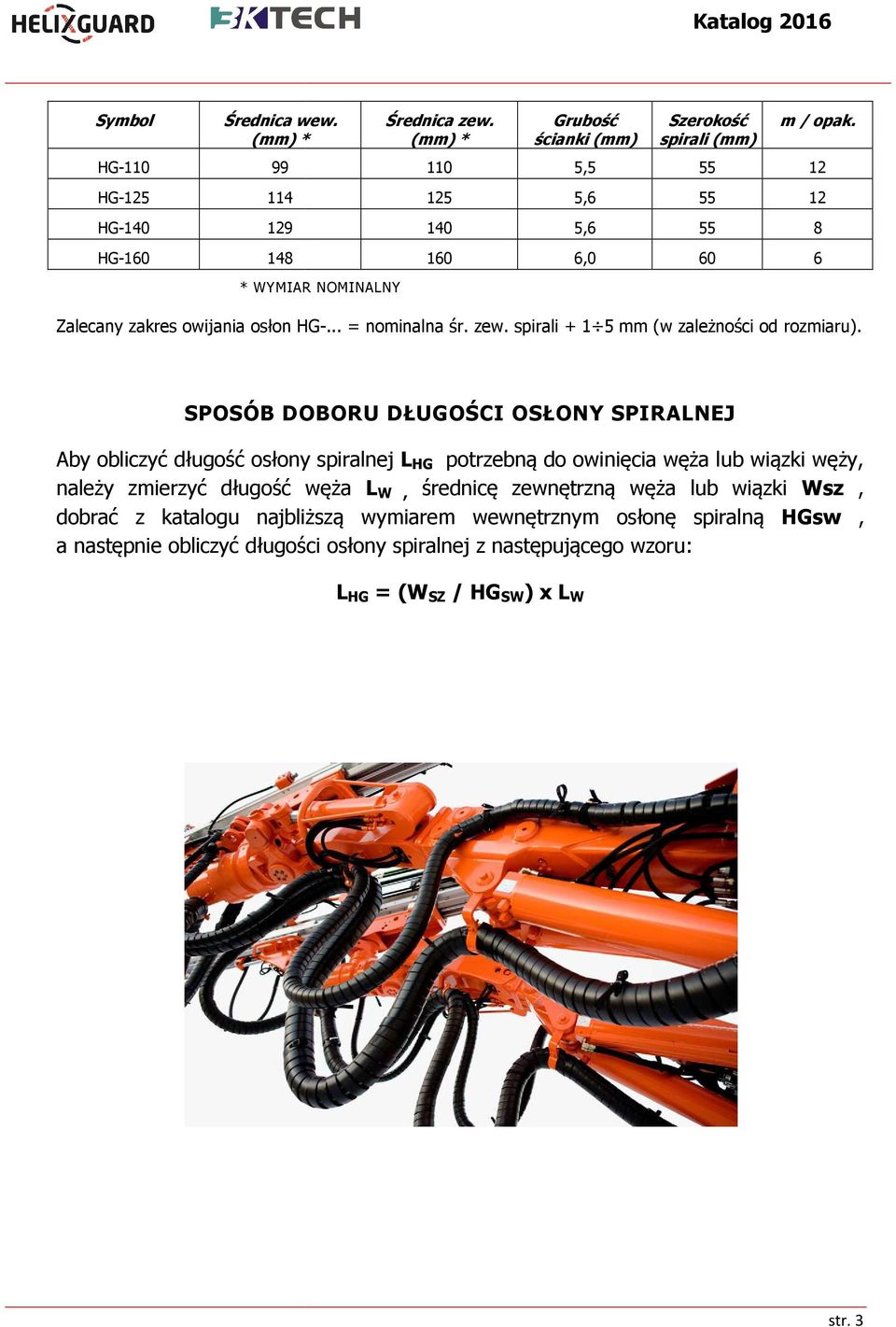

3 Średnica wew. (mm) * HG HG HG HG Średnica zew. (mm) * Grubość ścianki (mm) 110 5, , , ,0 Szerokość m / opak. spirali (mm) * WYMIAR NOMINALNY Zalecany zakres owijania osłon HG-... = nominalna śr. zew. spirali mm (w zależności od rozmiaru). SPOSÓB DOBORU DŁUGOŚCI OSŁONY SPIRALNEJ Aby obliczyć długość osłony spiralnej L HG potrzebną do owinięcia węża lub wiązki węży, należy zmierzyć długość węża L W, średnicę zewnętrzną węża lub wiązki Wsz, dobrać z katalogu najbliższą wymiarem wewnętrznym osłonę spiralną HGsw, a następnie obliczyć długości osłony spiralnej z następującego wzoru: L HG = (W SZ / HG SW ) x L W str. 3

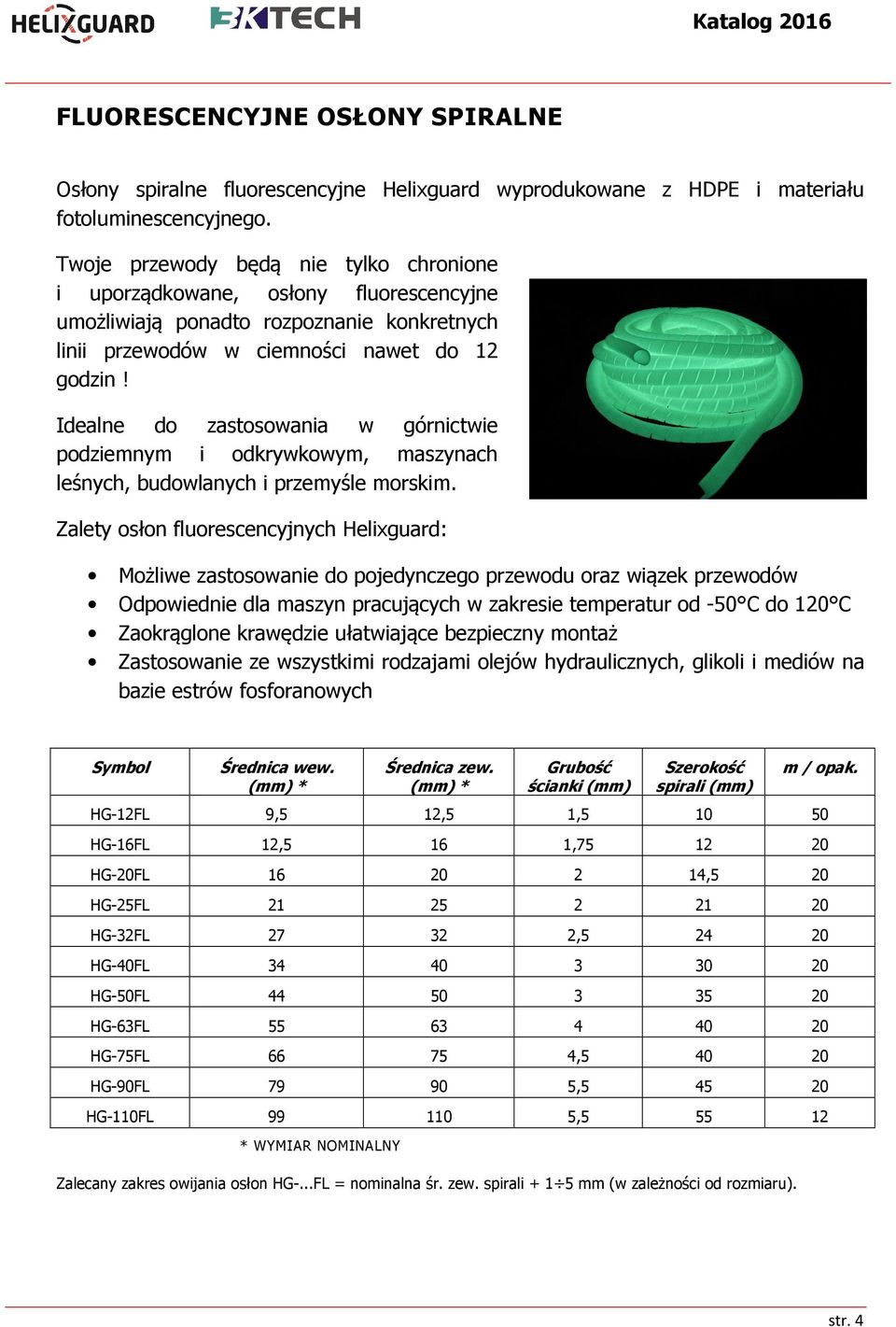

4 FLUORESCENCYJNE OSŁONY SPIRALNE Osłony spiralne fluorescencyjne Helixguard wyprodukowane z HDPE i materiału fotoluminescencyjnego. Twoje przewody będą nie tylko chronione i uporządkowane, osłony fluorescencyjne umożliwiają ponadto rozpoznanie konkretnych linii przewodów w ciemności nawet do 12 godzin! Idealne do zastosowania w górnictwie podziemnym i odkrywkowym, maszynach leśnych, budowlanych i przemyśle morskim. Zalety osłon fluorescencyjnych Helixguard: Możliwe zastosowanie do pojedynczego przewodu oraz wiązek przewodów Odpowiednie dla maszyn pracujących w zakresie temperatur od - C do 120 C Zaokrąglone krawędzie ułatwiające bezpieczny montaż Zastosowanie ze wszystkimi rodzajami olejów hydraulicznych, glikoli i mediów na bazie estrów fosforanowych Średnica wew. (mm) * * WYMIAR NOMINALNY Średnica zew. (mm) * Grubość ścianki (mm) Szerokość spirali (mm) Zalecany zakres owijania osłon HG-...FL = nominalna śr. zew. spirali mm (w zależności od rozmiaru). m / opak. HG-12FL 9,5 12,5 1,5 10 HG-16FL 12,5 16 1, HG-20FL ,5 20 HG-25FL HG-32FL , HG-40FL HG-FL HG-63FL HG-75FL , HG-90FL , HG-110FL , str. 4

5 FRAS - OSŁONY TRUDNOPALNE I ANTYELEKTROSTATYCZNE Osłony spiralne typu FRAS przeznaczone są do stosowania w układach maszyn i urządzeń pracujących w trudnych i niebezpiecznych warunkach eksploatacyjnych. Osłony FRAS stosowane są m.in.: w podziemnych wyrobiskach zakładów górniczych, przemyśle gazowniczym, przemyśle naftowym i rafineryjnym, w lotnictwie oraz w innych strefach i przestrzeniach zagrożonych ogniem lub wybuchem (zgodnie z Dyrektywą ATEX nr 94/9/WE). Przewodnikiem w osłonach FRAS jest termoplastyczny związek na bazie polipropylenu. Przewodnictwo osiąga się zaś dzięki zastosowaniu specjalnej sadzy węglowej. Osłony spiralne typu FRAS stosuje się do zabezpieczenia węży i przewodów hydraulicznych wysokociśnieniowych, przemysłowych i pneumatycznych przed uszkodzeniami mechanicznymi lub do łączenia w wiązki przewodów elektrycznych. Osłony spiralne typu FRAS posiadają właściwości ognioodporne - trudnopalne, wykazujące się cechami tzw. samogaszenia. Osłony typu FRAS posiadają także właściwości antyelektrostatyczne, dzięki którym nie występuje na ich powierzchni zjawisko gromadzenia ładunku elektrycznego. Osłony spiralne typu FRAS posiadają Certyfikat Zgodności potwierdzający zgodność z normami: PN-EN , PN-EN , PN-EN 1710+A1, PN-EN ISO 8031, PN-EN A1, oraz wymaganiami 185 Rozporządzenia CUG nr 22/1989 Dz. U., ustawy nr 102/2001 Dz. U. Certyfikat potwierdza możliwość zastosowania osłon typu FRAS w podziemnych wyrobiskach zakładów górniczych w przestrzeniach zagrożonych wybuchem metanu i/lub pyłu węglowego. Średnica wew. (mm) * Średnica zew. (mm) * Grubość ścianki (mm) Szerokość spirali (mm) m / opak. HG-FRAS-12 9,5 12,5 1,5 10 HG-FRAS-16 12,5 16 1, HG-FRAS ,5 20 HG-FRAS HG-FRAS , HG-FRAS HG-FRAS HG-FRAS HG-FRAS , HG-FRAS , HG-FRAS , * WYMIAR NOMINALNY Zalecany zakres owijania osłon HG-FRAS-... = nominalna śr. zew. spirali mm (w zależności od rozmiaru). str. 5

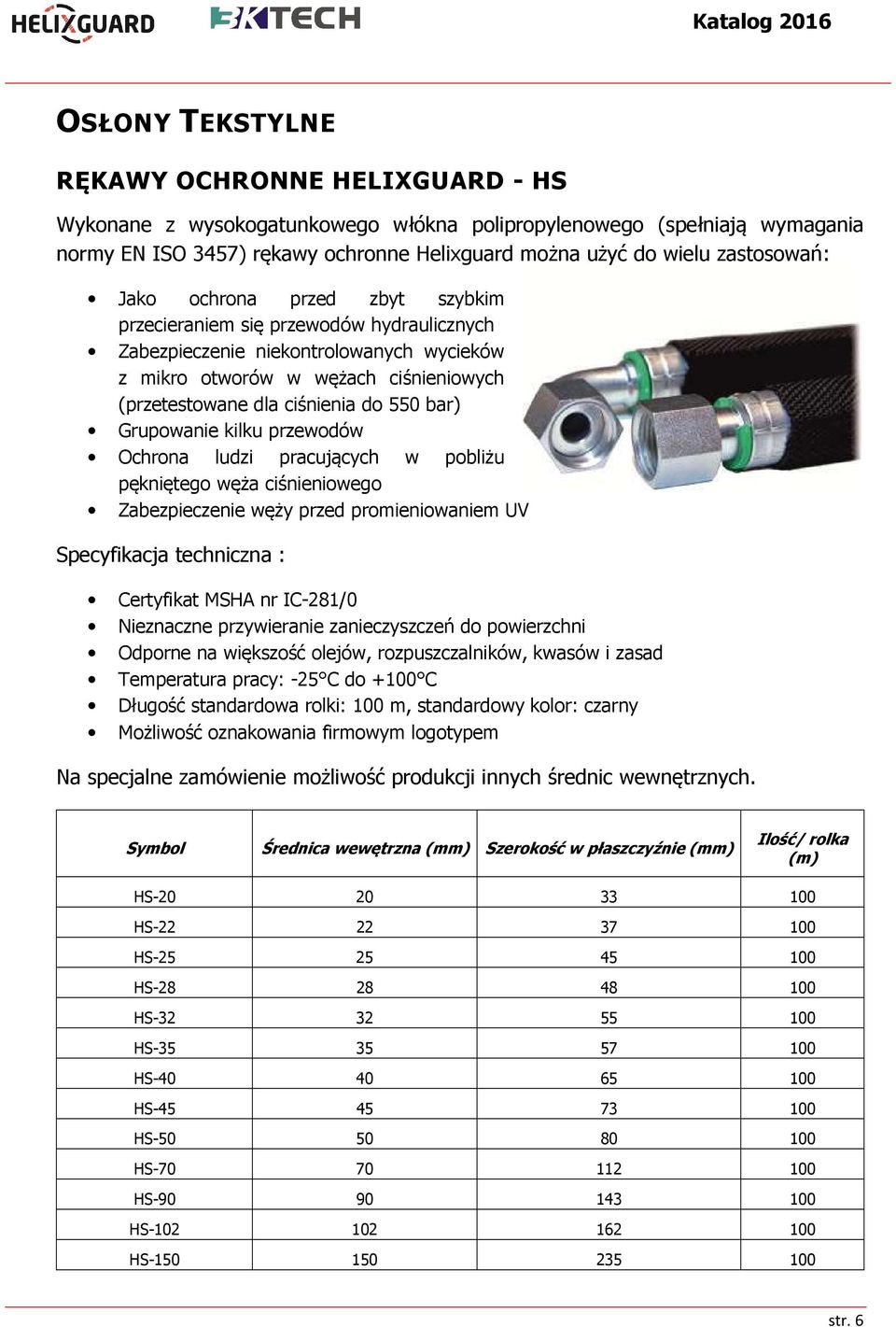

6 OSŁONY TEKSTYLNE RĘKAWY OCHRONNE HELIXGUARD - HS Wykonane z wysokogatunkowego włókna polipropylenowego (spełniają wymagania normy EN ISO 3457) rękawy ochronne Helixguard można użyć do wielu zastosowań: Jako ochrona przed zbyt szybkim przecieraniem się przewodów hydraulicznych Zabezpieczenie niekontrolowanych wycieków z mikro otworów w wężach ciśnieniowych (przetestowane dla ciśnienia do 5 bar) Grupowanie kilku przewodów Ochrona ludzi pracujących w pobliżu pękniętego węża ciśnieniowego Zabezpieczenie węży przed promieniowaniem UV Specyfikacja techniczna : Certyfikat MSHA nr IC-281/0 Nieznaczne przywieranie zanieczyszczeń do powierzchni Odporne na większość olejów, rozpuszczalników, kwasów i zasad Temperatura pracy: -25 C do +100 C Długość standardowa rolki: 100 m, standardowy kolor: czarny Możliwość oznakowania firmowym logotypem Na specjalne zamówienie możliwość produkcji innych średnic wewnętrznych. Średnica wewętrzna (mm) Szerokość w płaszczyźnie (mm) Ilość/ rolka (m) HS HS HS HS HS HS HS HS HS HS HS HS HS str. 6

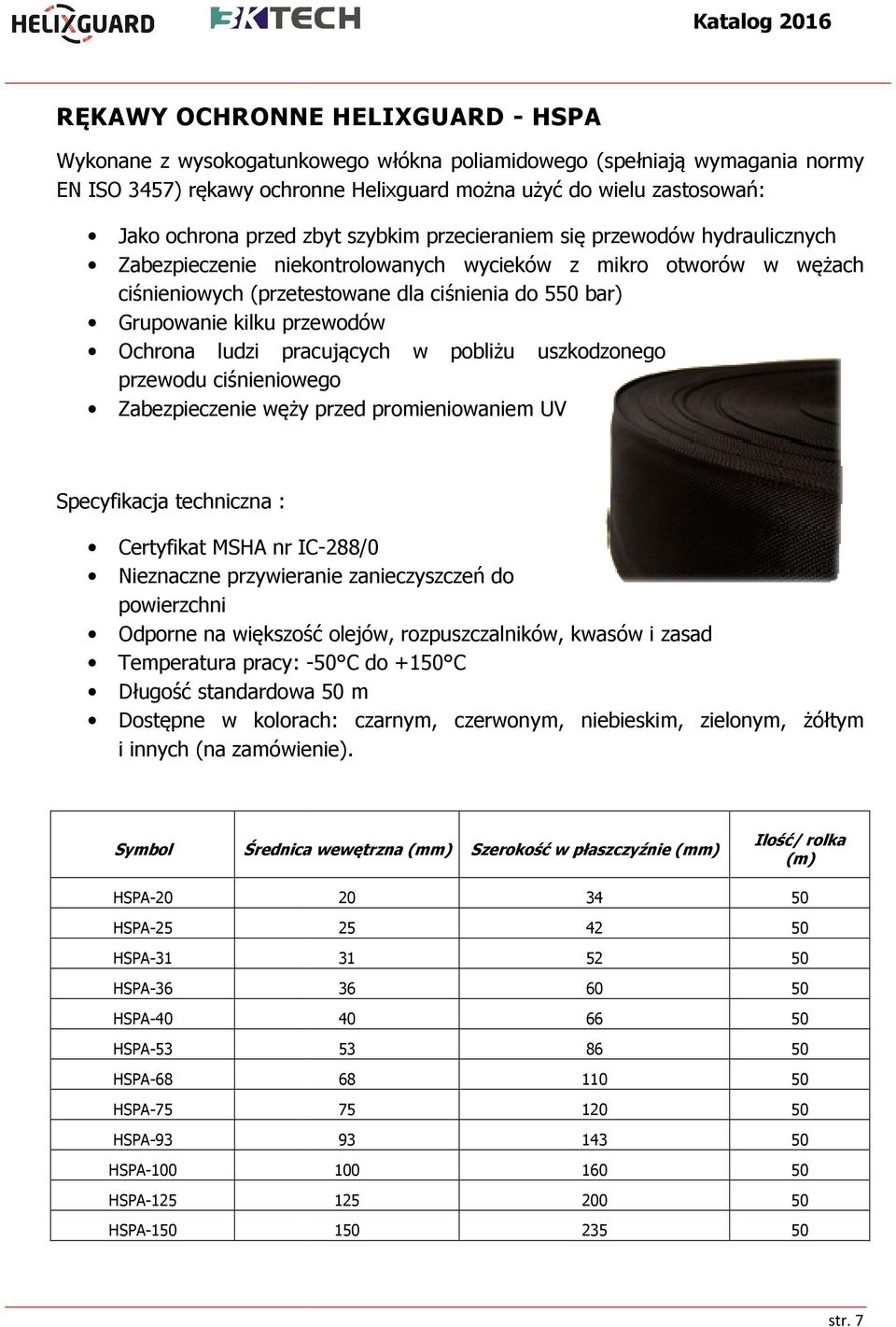

7 RĘKAWY OCHRONNE HELIXGUARD - HSPA Wykonane z wysokogatunkowego włókna poliamidowego (spełniają wymagania normy EN ISO 3457) rękawy ochronne Helixguard można użyć do wielu zastosowań: Jako ochrona przed zbyt szybkim przecieraniem się przewodów hydraulicznych Zabezpieczenie niekontrolowanych wycieków z mikro otworów w wężach ciśnieniowych (przetestowane dla ciśnienia do 5 bar) Grupowanie kilku przewodów Ochrona ludzi pracujących w pobliżu uszkodzonego przewodu ciśnieniowego Zabezpieczenie węży przed promieniowaniem UV Specyfikacja techniczna : Certyfikat MSHA nr IC-288/0 Nieznaczne przywieranie zanieczyszczeń do powierzchni Odporne na większość olejów, rozpuszczalników, kwasów i zasad Temperatura pracy: - C do +1 C Długość standardowaa m Dostępne w kolorach: czarnym, czerwonym, niebieskim, zielonym, żółtym i innych (na zamówienie). HSPA-20 HSPA-25 HSPA-31 HSPA-36 HSPA-40 HSPA-53 HSPA-68 HSPA-75 HSPA-93 HSPA-100 HSPA-125 HSPA-1 Średnica wewętrzna (mm) Szerokość w płaszczyźnie (mm) Ilość/ rolka (m) str. 7

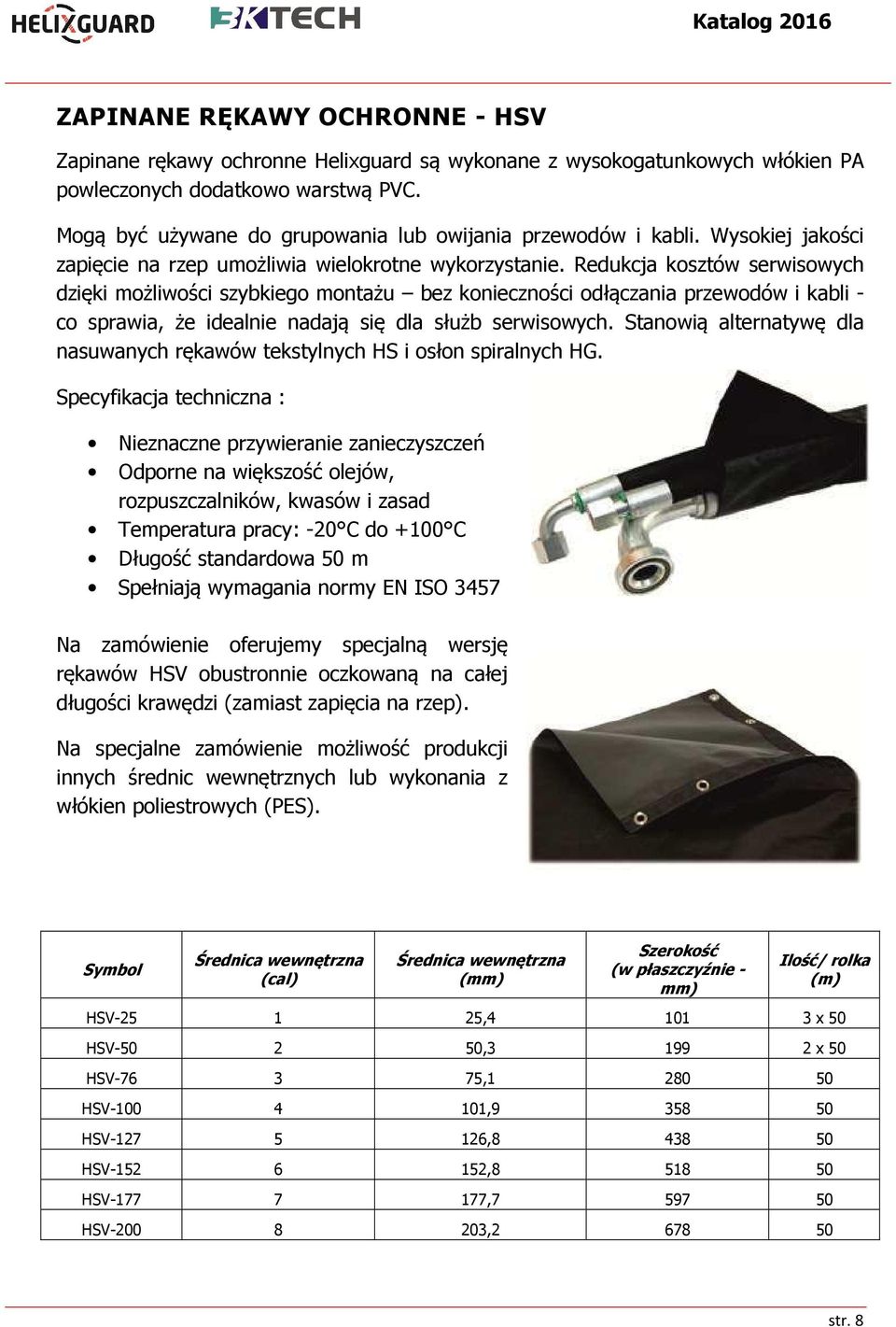

8 ZAPINANE RĘKAWY OCHRONNE - HSV Zapinane rękawy ochronne Helixguard są wykonane z wysokogatunkowych włókien PA powleczonych dodatkowo warstwą PVC. Mogą być używane do grupowania lub owijania przewodów i kabli. Wysokiej jakości zapięcie na rzep umożliwia wielokrotne wykorzystanie. Redukcja kosztów serwisowych dzięki możliwości szybkiego montażu bez konieczności odłączania przewodów i kabli - co sprawia, że idealnie nadają się dla służb serwisowych. Stanowią alternatywę dla nasuwanych rękawów tekstylnych HS i osłon spiralnych HG. Specyfikacja techniczna : Nieznaczne przywieranie zanieczyszczeń Odporne na większość olejów, rozpuszczalników, kwasów i zasad Temperatura pracy: -20 C do +100 C Długość standardowa m Spełniają wymagania normy EN ISO 3457 Na zamówienie oferujemy specjalną wersję rękawów HSV obustronnie oczkowaną na całej długości krawędzi (zamiast zapięcia na rzep). Na specjalne zamówienie możliwość produkcji innych średnic wewnętrznych lub wykonania z włókien poliestrowych (PES). Średnica wewnętrzna (cal) Średnica wewnętrzna (mm) Szerokość (w płaszczyźnie - mm) Ilość/ rolka (m) HSV , x HSV- 2, x HSV ,1 280 HSV ,9 358 HSV ,8 438 HSV ,8 518 HSV ,7 597 HSV ,2 678 str. 8

9 OSŁONY WYSOKOTEMPERATUROWE HELIXGUARD Osłony wysokotemperaturowe Helixguard są wykonane z wysokogatunkowego włókna szklanego z silikonowo-gumową powłoką ochronną co sprawia, że są odporne na ekstremalne temperatury i bezpośrednie działanie płomieni i iskier. Osłony wysokotemperaturowe oferujemy w dwóch rodzajach: przemysłowym HFP, oraz lotniczym HFPA. Specyfikacja techniczna : Temperatura pracy do +260 C minut odporności na temp C sekund odporności na temp C Odporne na płyny hydrauliczne, większość kwasów i chemikaliów, płyny i oleje smarne Zastosowanie do ochrony przewodów i kabli w hutach, odlewniach stali, żeliwa, szkła, przy spawaniu i zgrzewaniu, w przemyśle lotniczym itp. Średnica wewnętrzna (mm) Ilość/ rolka (m) Waga / rolka 15m (kg) HFP /30 1,60 HFP /30 / 20* 1,80 HFP-10 9,5 15 /30 / 20* 2,10 HFP-11 11,1 15 /30 / 20* 2,33 HFP-13 12,7 15 /30 / 20* 2,64 HFP-16 15,9 15 /30 / 20* 3,33 HFP /30 / 20* 3,45 HFP /30 / 20* 3,75 str. 9

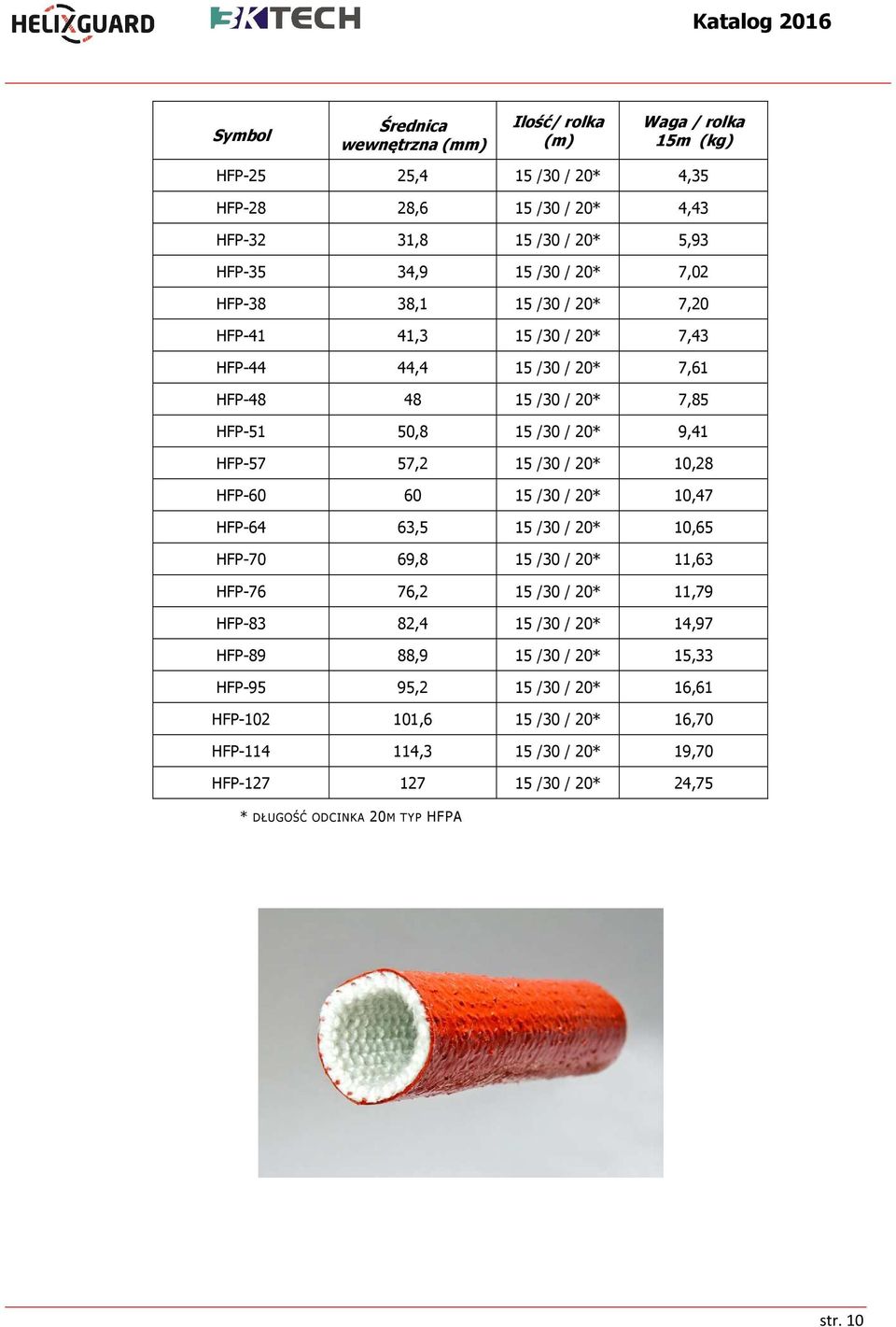

10 Średnica wewnętrzna (mm) Ilość/ rolka (m) Waga / rolka 15m (kg) HFP-25 25,4 15 /30 / 20* 4,35 HFP-28 28,6 15 /30 / 20* 4,43 HFP-32 31,8 15 /30 / 20* 5,93 HFP-35 34,9 15 /30 / 20* 7,02 HFP-38 38,1 15 /30 / 20* 7,20 HFP-41 41,3 15 /30 / 20* 7,43 HFP-44 44,4 15 /30 / 20* 7,61 HFP /30 / 20* 7,85 HFP-51,8 15 /30 / 20* 9,41 HFP-57 57,2 15 /30 / 20* 10,28 HFP /30 / 20* 10,47 HFP-64 63,5 15 /30 / 20* 10,65 HFP-70 69,8 15 /30 / 20* 11,63 HFP-76 76,2 15 /30 / 20* 11,79 HFP-83 82,4 15 /30 / 20* 14,97 HFP-89 88,9 15 /30 / 20* 15,33 HFP-95 95,2 15 /30 / 20* 16,61 HFP ,6 15 /30 / 20* 16,70 HFP ,3 15 /30 / 20* 19,70 HFP /30 / 20* 24,75 * DŁUGOŚĆ ODCINKA 20M TYP HFPA str. 10

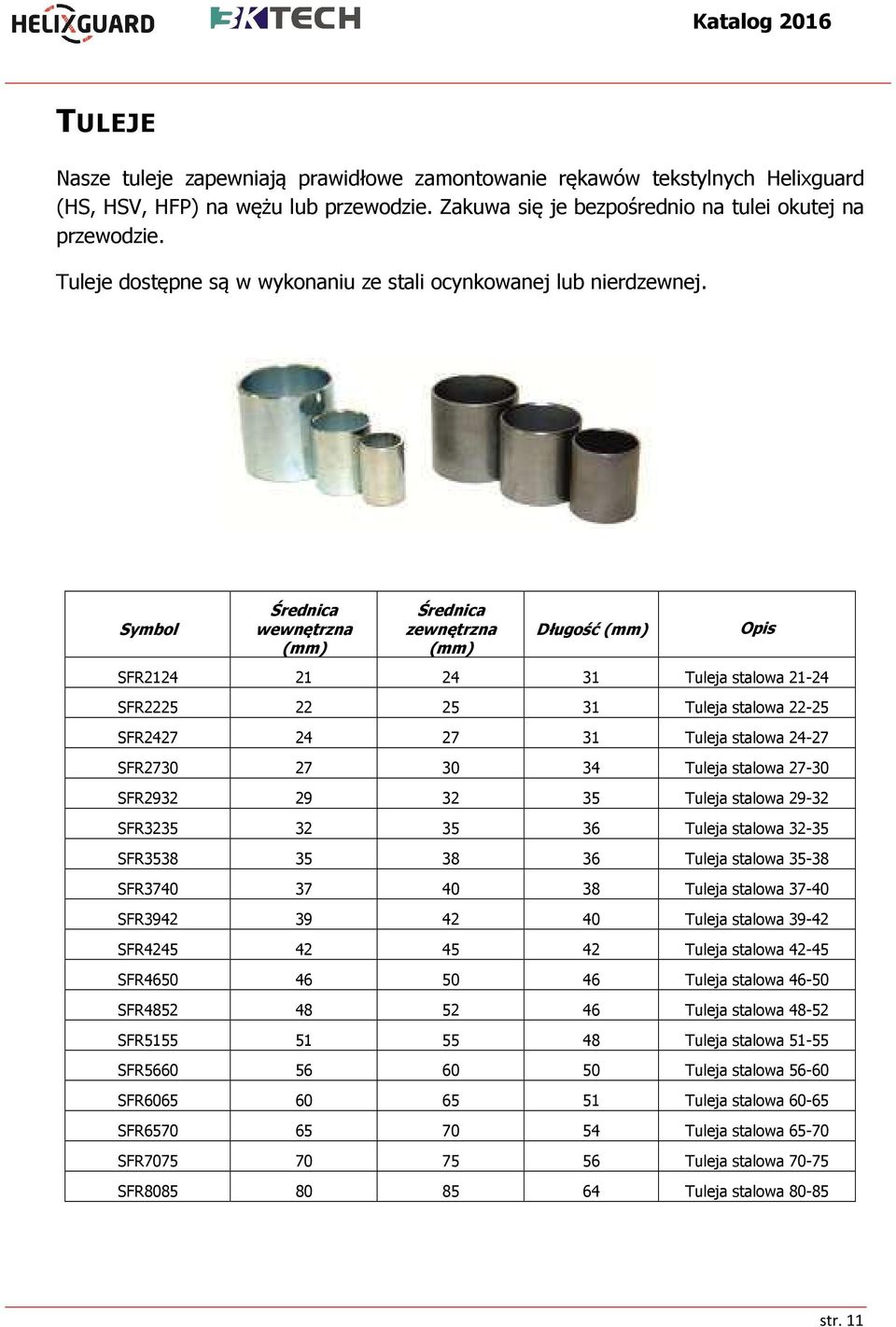

11 TULEJE Nasze tuleje zapewniają prawidłowe zamontowanie rękawów tekstylnych Helixguard (HS, HSV, HFP) na wężu lub przewodzie. Zakuwa się je bezpośrednio na tulei okutej na przewodzie. Tuleje dostępne są w wykonaniu ze stali ocynkowanej lub nierdzewnej. Średnica wewnętrzna (mm) Średnica zewnętrzna (mm) Długość (mm) Opis SFR Tuleja stalowa SFR Tuleja stalowa SFR Tuleja stalowa SFR Tuleja stalowa SFR Tuleja stalowa SFR Tuleja stalowa SFR Tuleja stalowa SFR Tuleja stalowa SFR Tuleja stalowa SFR Tuleja stalowa SFR Tuleja stalowa 46- SFR Tuleja stalowa SFR Tuleja stalowa SFR Tuleja stalowa SFR Tuleja stalowa SFR Tuleja stalowa SFR Tuleja stalowa SFR Tuleja stalowa str. 11

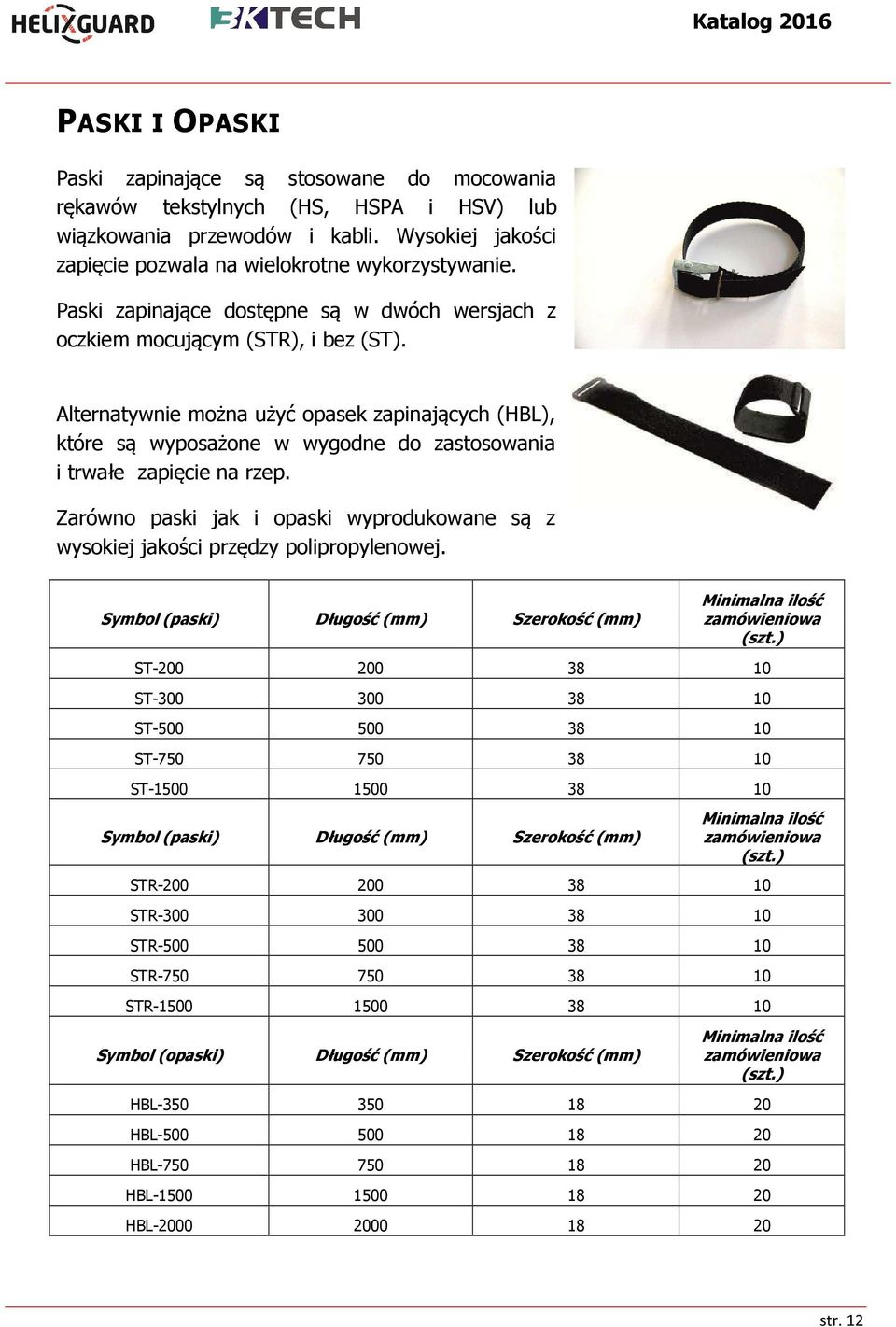

12 PASKI I OPASKI Paski zapinające są stosowane do mocowania rękawów tekstylnych (HS, HSPA i HSV) lub wiązkowania przewodów i kabli. Wysokiej jakości zapięcie pozwala na wielokrotne wykorzystywanie. Paski zapinające dostępne są w dwóch wersjach z oczkiem mocującym (STR), i bez (ST). Alternatywnie można użyć opasek zapinających (HBL), które są wyposażone w wygodne do zastosowania i trwałe zapięcie na rzep. Zarówno paski jak i opaski wyprodukowane są z wysokiej jakości przędzy polipropylenowej. (paski) Długość (mm) Szerokość (mm) Minimalna ilość zamówieniowa (szt.) ST ST ST ST ST (paski) Długość (mm) Szerokość (mm) Minimalna ilość zamówieniowa (szt.) STR STR STR STR STR (opaski) Długość (mm) Szerokość (mm) Minimalna ilość zamówieniowa (szt.) HBL HBL HBL HBL HBL str. 12

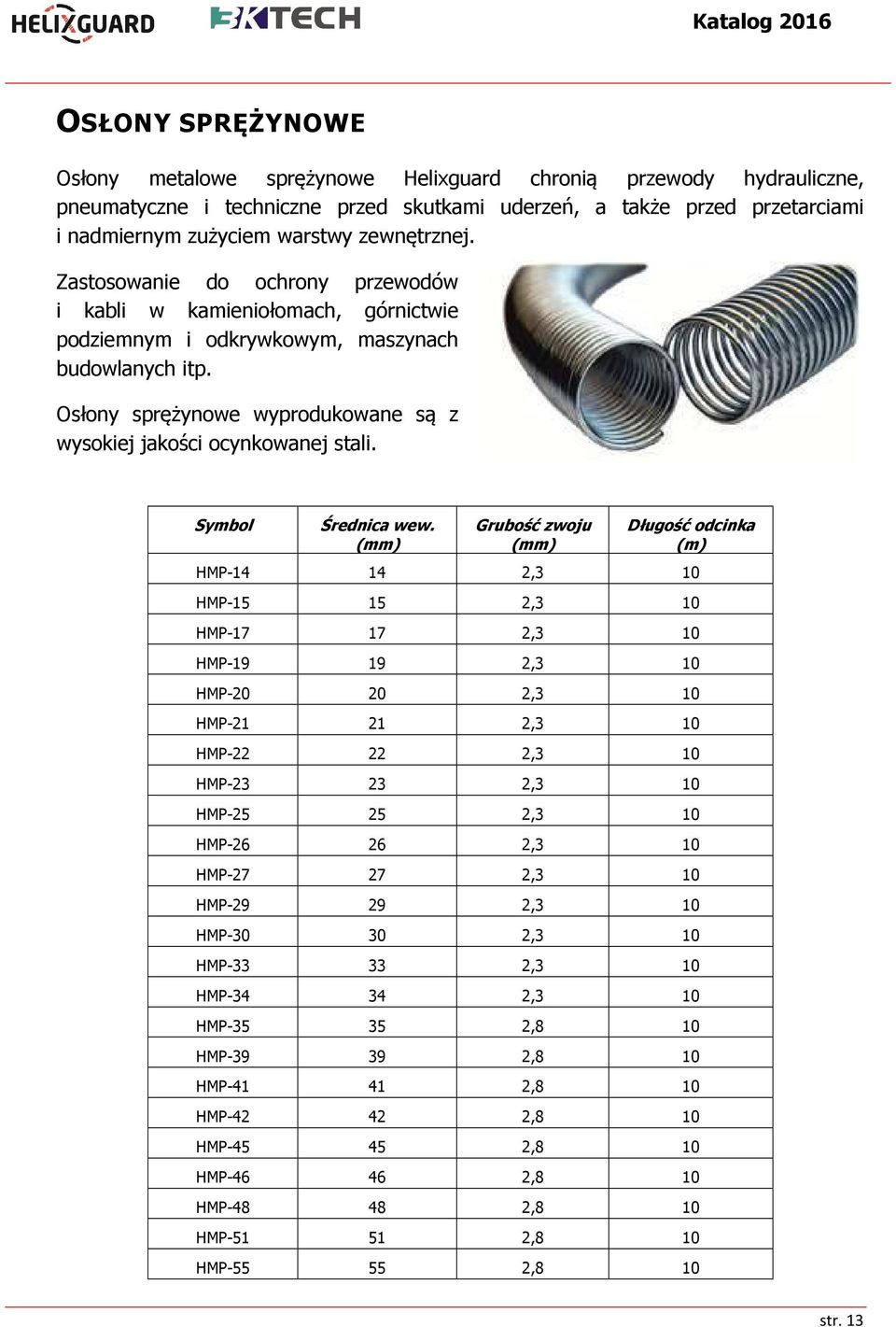

13 OSŁONY SPRĘŻYNOWE Osłony metalowe sprężynowe Helixguard chronią przewody hydrauliczne, pneumatyczne i techniczne przed skutkami uderzeń, a także przed przetarciami i nadmiernym zużyciem warstwy zewnętrznej. Zastosowanie do ochrony przewodów i kabli w kamieniołomach, górnictwie podziemnym i odkrywkowym, maszynach budowlanych itp. Osłony sprężynowe wyprodukowane są z wysokiej jakości ocynkowanej stali. Średnica wew. (mm) Grubość zwoju (mm) Długość odcinka (m) HMP ,3 10 HMP ,3 10 HMP ,3 10 HMP ,3 10 HMP ,3 10 HMP ,3 10 HMP ,3 10 HMP ,3 10 HMP ,3 10 HMP ,3 10 HMP ,3 10 HMP ,3 10 HMP ,3 10 HMP ,3 10 HMP ,3 10 HMP ,8 10 HMP ,8 10 HMP ,8 10 HMP ,8 10 HMP ,8 10 HMP ,8 10 HMP ,8 10 HMP ,8 10 HMP ,8 10 str. 13

14 WRAPMAN Narzędzie warsztatowe mocowane w imadle, ułatwiające montaż osłon spiralnych Helixguard na przewody hydrauliczne, pneumatyczne, itp. Zalety urządzenia Wrapman: Przyspiesza i ułatwia proces owijania osłon spiralnych HDPE na przewodach Proste w obsłudze Regulacja zamocowania sworznia prowadzącego Dwa uchwyty montażowe (do zamocowania w imadle) Kompaktowa konstrukcja (możliwość pracy w terenie) Umożliwia owijanie węży w zakresie średnic: DN05 do DN31 (1/8" - 1.1/4") str. 14

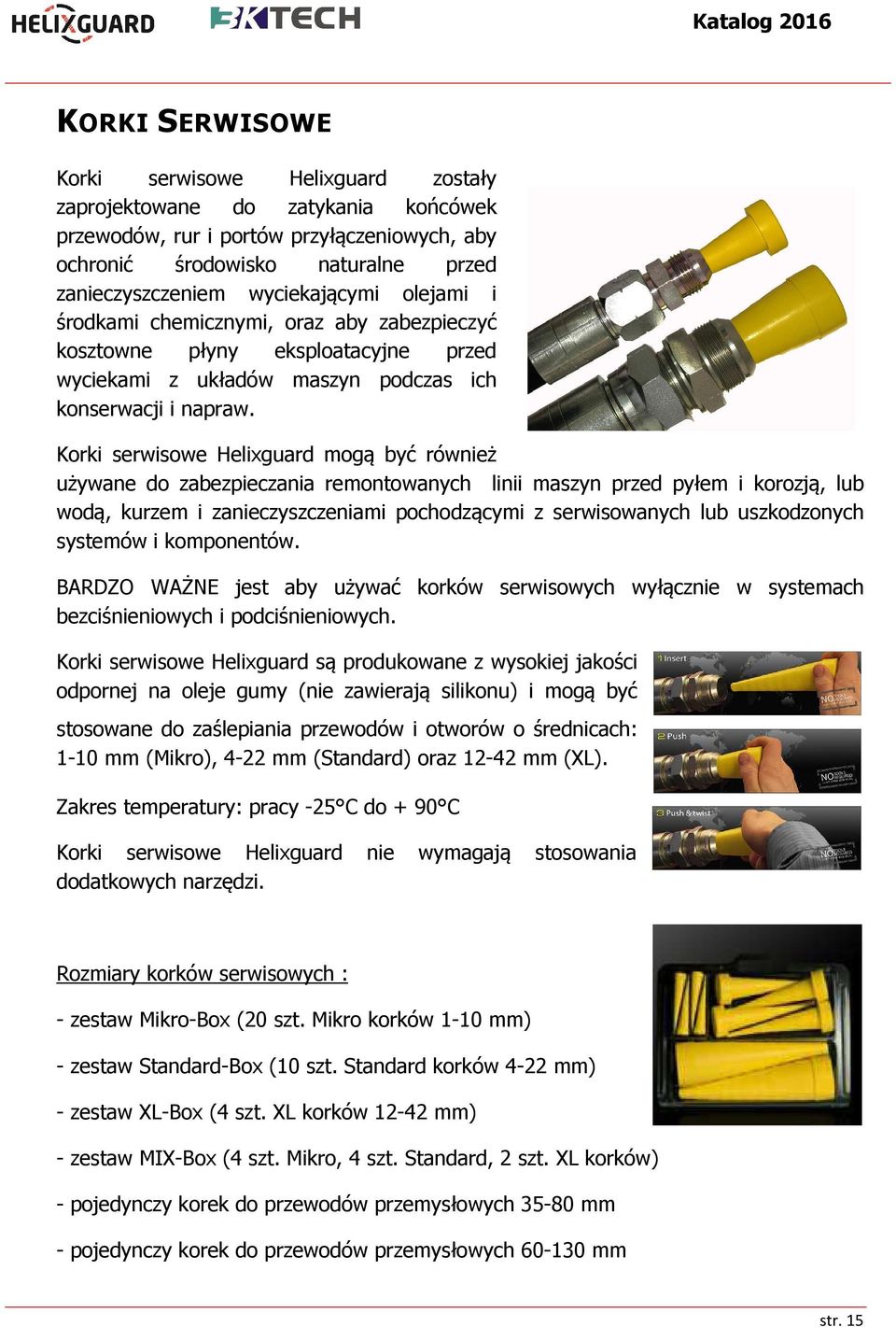

15 KORKI SERWISOWE Korki serwisowe Helixguard zostały zaprojektowane do zatykania końcówek przewodów, rur i portów przyłączeniowych, aby ochronić środowisko naturalne przed zanieczyszczeniem wyciekającymi olejami i środkami chemicznymi, oraz aby zabezpieczyć kosztowne płyny eksploatacyjne przed wyciekami z układów maszyn podczas ich konserwacji i napraw. Korki serwisowe Helixguard mogą być również używane do zabezpieczania remontowanych linii maszyn przed pyłem i korozją, lub wodą, kurzem i zanieczyszczeniami pochodzącymi z serwisowanych lub uszkodzonych systemów i komponentów. BARDZO WAŻNE jest aby używać korków serwisowych wyłącznie w systemach bezciśnieniowych i podciśnieniowych. Korki serwisowe Helixguard są produkowane z wysokiej jakości odpornej na oleje gumy (nie zawierają silikonu) i mogą być stosowane do zaślepiania przewodów i otworów o średnicach: 1-10 mm (Mikro), 4-22 mm (Standard) oraz mm (XL). Zakres temperatury: pracy -25 C do + 90 C Korki serwisowe Helixguard nie wymagają stosowania dodatkowych narzędzi. Rozmiary korków serwisowych : - zestaw Mikro-Box (20 szt. Mikro korków 1-10 mm) - zestaw Standard-Box (10 szt. Standard korków 4-22 mm) - zestaw XL-Box (4 szt. XL korków mm) - zestaw MIX-Box (4 szt. Mikro, 4 szt. Standard, 2 szt. XL korków) - pojedynczy korek do przewodów przemysłowych mm - pojedynczy korek do przewodów przemysłowych mm str. 15

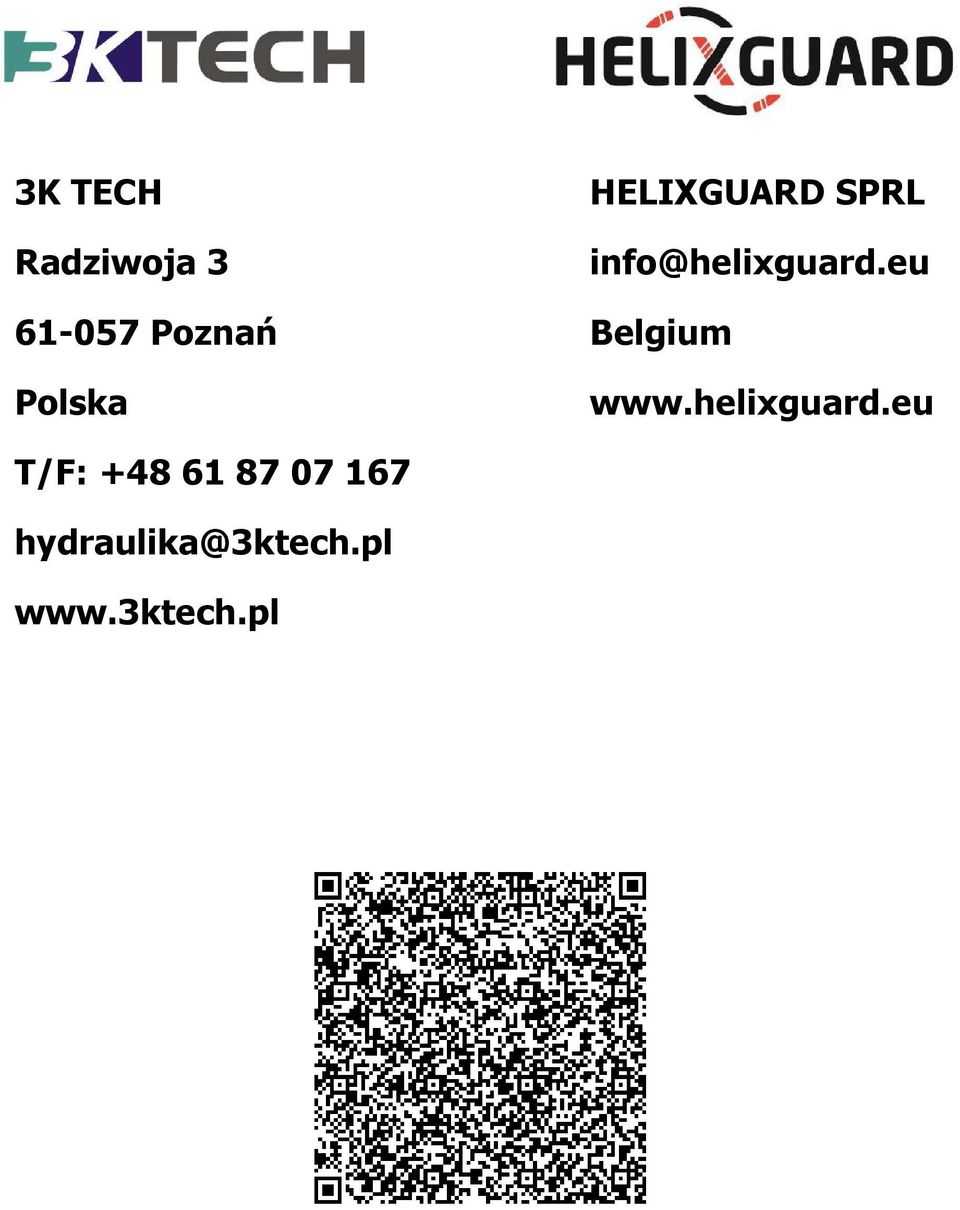

16 3K TECH Radziwoja 3 HELIXGUARD SPRL info@helixguard.eu Poznań Belgium Polska T/F: hydraulika@3ktech.pl
