PLAC ZABAW DLA DZIECI I BOISKO SPORTOWE NA OS. KOPERNIKA W JAROSŁAWIU

Transkrypt

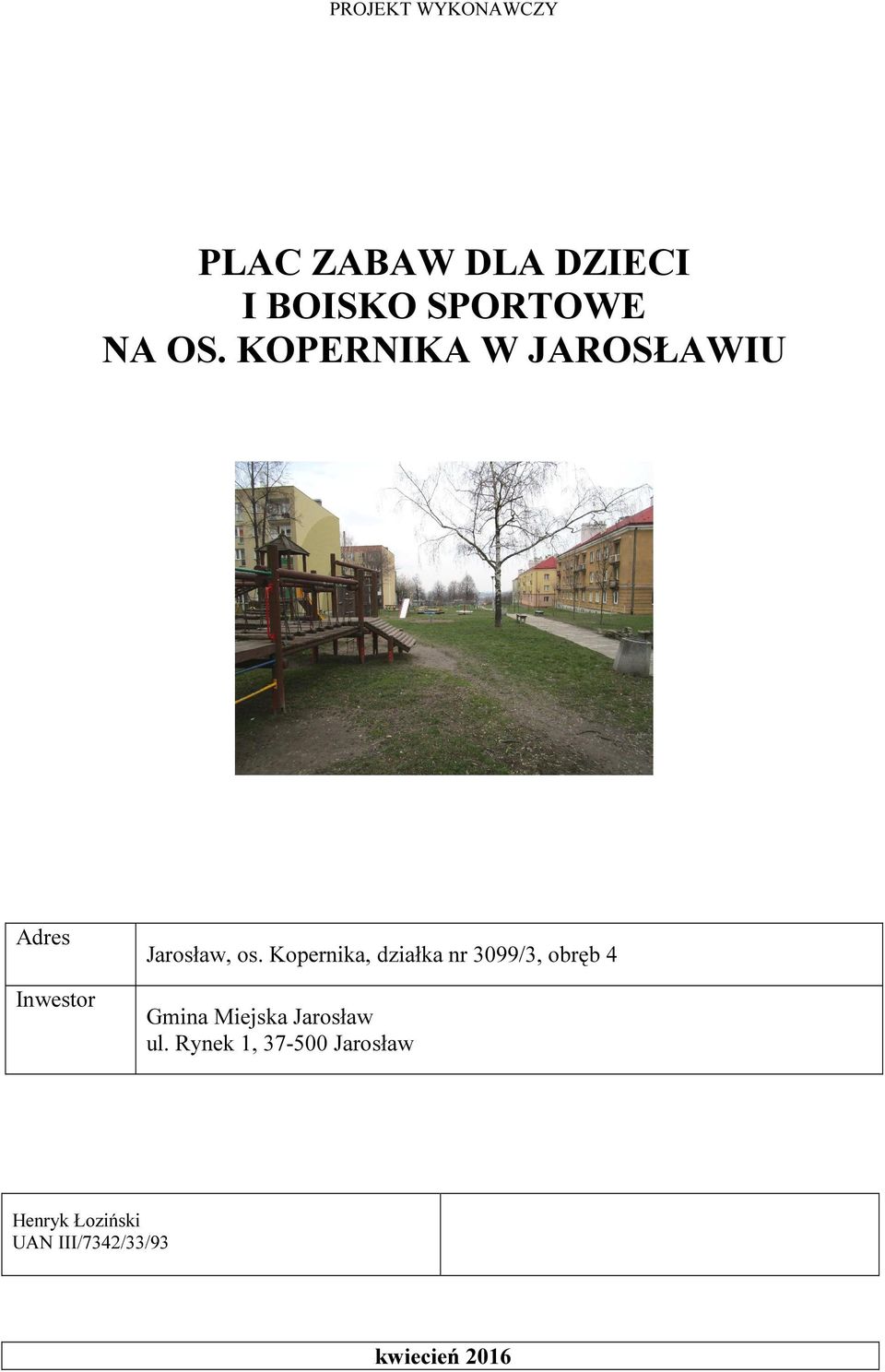

1 PROJEKT WYKONAWCZY PLAC ZABAW DLA DZIECI I BOISKO SPORTOWE NA OS. KOPERNIKA W JAROSŁAWIU Adres Inwestor Jarosław, os. Kopernika, działka nr 3099/3, obręb 4 kwiecień 2016

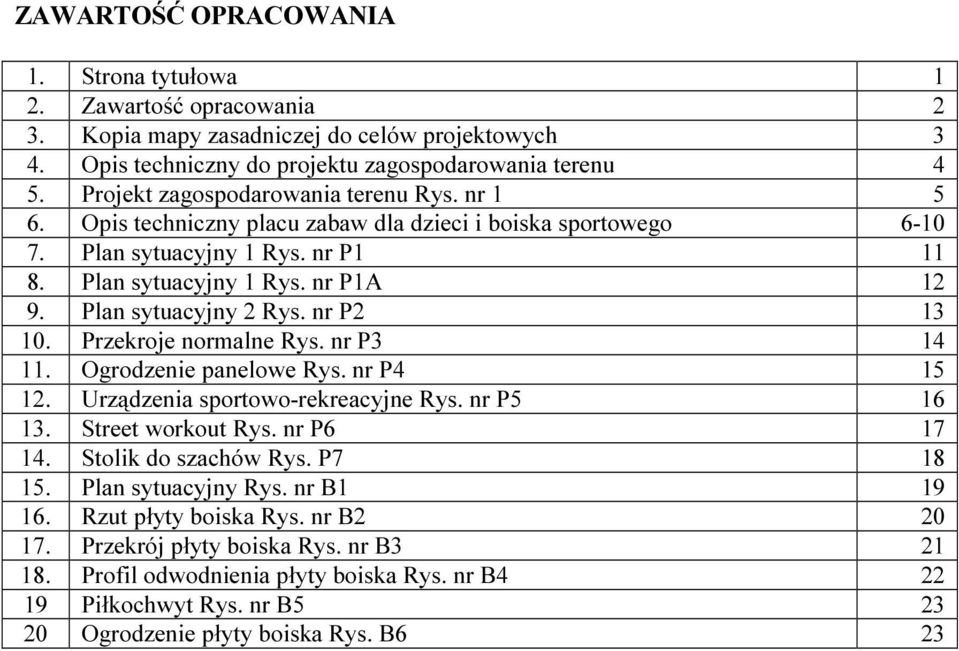

2 ZAWARTOŚĆ OPRACOWANIA 1. Strona tytułowa 1 2. Zawartość opracowania 2 3. Kopia mapy zasadniczej do celów projektowych 3 4. Opis techniczny do projektu zagospodarowania terenu 4 5. Projekt zagospodarowania terenu Rys. nr Opis techniczny placu zabaw dla dzieci i boiska sportowego Plan sytuacyjny 1 Rys. nr P Plan sytuacyjny 1 Rys. nr P1A Plan sytuacyjny 2 Rys. nr P Przekroje normalne Rys. nr P Ogrodzenie panelowe Rys. nr P Urządzenia sportowo-rekreacyjne Rys. nr P Street workout Rys. nr P Stolik do szachów Rys. P Plan sytuacyjny Rys. nr B Rzut płyty boiska Rys. nr B Przekrój płyty boiska Rys. nr B Profil odwodnienia płyty boiska Rys. nr B Piłkochwyt Rys. nr B Ogrodzenie płyty boiska Rys. B6 23

3

4

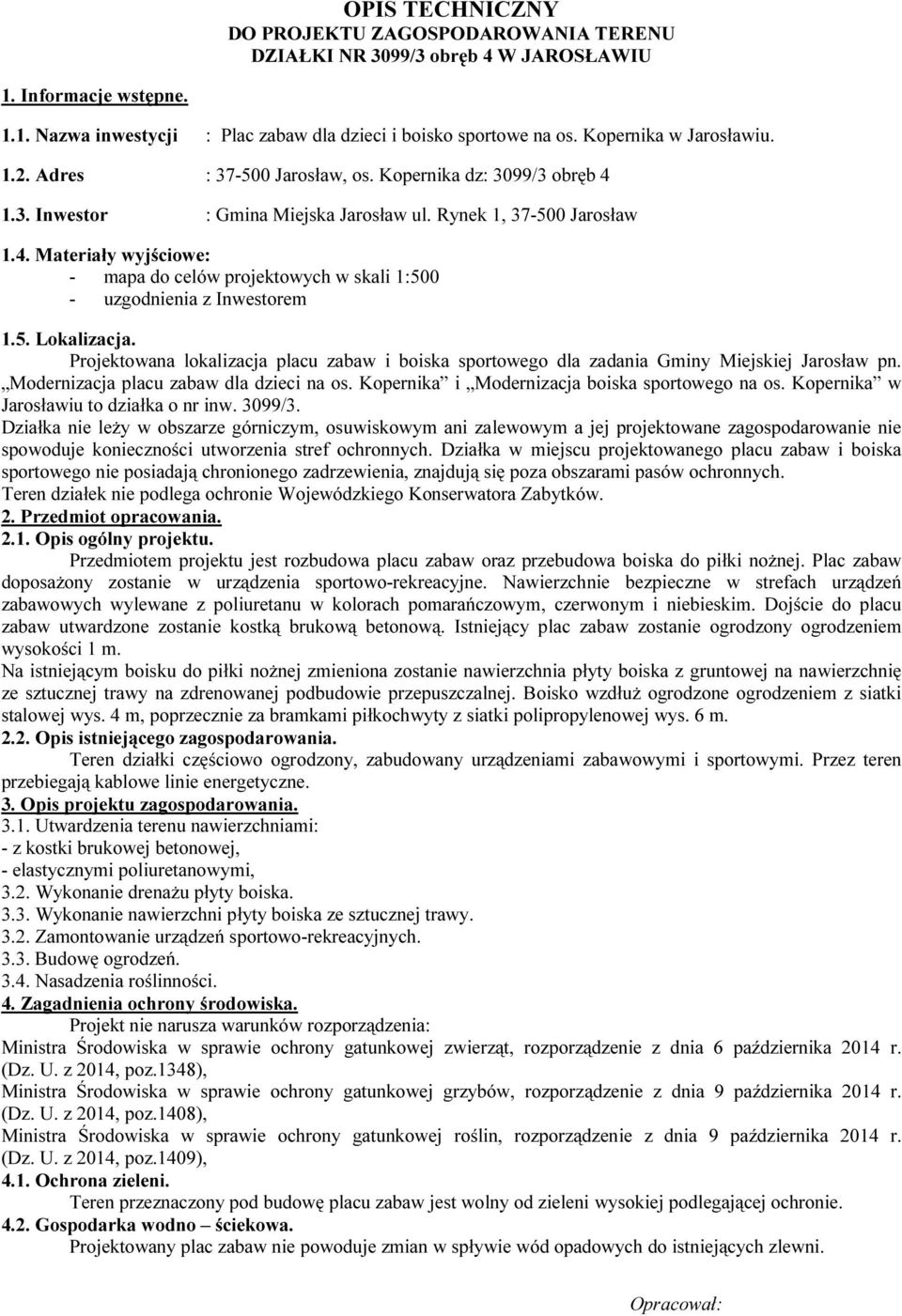

5 OPIS TECHNICZNY DO PROJEKTU ZAGOSPODAROWANIA TERENU DZIAŁKI NR 3099/3 obręb 4 W JAROSŁAWIU 1. Informacje wstępne Nazwa inwestycji : Plac zabaw dla dzieci i boisko sportowe na os. Kopernika w Jarosławiu Adres : Jarosław, os. Kopernika dz: 3099/3 obręb Inwestor : 1.4. Materiały wyjściowe: - mapa do celów projektowych w skali 1:500 - uzgodnienia z Inwestorem 1.5. Lokalizacja. Projektowana lokalizacja placu zabaw i boiska sportowego dla zadania Gminy Miejskiej Jarosław pn. Modernizacja placu zabaw dla dzieci na os. Kopernika i Modernizacja boiska sportowego na os. Kopernika w Jarosławiu to działka o nr inw. 3099/3. Działka nie leży w obszarze górniczym, osuwiskowym ani zalewowym a jej projektowane zagospodarowanie nie spowoduje konieczności utworzenia stref ochronnych. Działka w miejscu projektowanego placu zabaw i boiska sportowego nie posiadają chronionego zadrzewienia, znajdują się poza obszarami pasów ochronnych. Teren działek nie podlega ochronie Wojewódzkiego Konserwatora Zabytków. 2. Przedmiot opracowania Opis ogólny projektu. Przedmiotem projektu jest rozbudowa placu zabaw oraz przebudowa boiska do piłki nożnej. Plac zabaw doposażony zostanie w urządzenia sportowo-rekreacyjne. Nawierzchnie bezpieczne w strefach urządzeń zabawowych wylewane z poliuretanu w kolorach pomarańczowym, czerwonym i niebieskim. Dojście do placu zabaw utwardzone zostanie kostką brukową betonową. Istniejący plac zabaw zostanie ogrodzony ogrodzeniem wysokości 1 m. Na istniejącym boisku do piłki nożnej zmieniona zostanie nawierzchnia płyty boiska z gruntowej na nawierzchnię ze sztucznej trawy na zdrenowanej podbudowie przepuszczalnej. Boisko wzdłuż ogrodzone ogrodzeniem z siatki stalowej wys. 4 m, poprzecznie za bramkami piłkochwyty z siatki polipropylenowej wys. 6 m Opis istniejącego zagospodarowania. Teren działki częściowo ogrodzony, zabudowany urządzeniami zabawowymi i sportowymi. Przez teren przebiegają kablowe linie energetyczne. 3. Opis projektu zagospodarowania Utwardzenia terenu nawierzchniami: - z kostki brukowej betonowej, - elastycznymi poliuretanowymi, 3.2. Wykonanie drenażu płyty boiska Wykonanie nawierzchni płyty boiska ze sztucznej trawy Zamontowanie urządzeń sportowo-rekreacyjnych Budowę ogrodzeń Nasadzenia roślinności. 4. Zagadnienia ochrony środowiska. Projekt nie narusza warunków rozporządzenia: Ministra Środowiska w sprawie ochrony gatunkowej zwierząt, rozporządzenie z dnia 6 października 2014 r. (Dz. U. z 2014, poz.1348), Ministra Środowiska w sprawie ochrony gatunkowej grzybów, rozporządzenie z dnia 9 października 2014 r. (Dz. U. z 2014, poz.1408), Ministra Środowiska w sprawie ochrony gatunkowej roślin, rozporządzenie z dnia 9 października 2014 r. (Dz. U. z 2014, poz.1409), 4.1. Ochrona zieleni. Teren przeznaczony pod budowę placu zabaw jest wolny od zieleni wysokiej podlegającej ochronie Gospodarka wodno ściekowa. Projektowany plac zabaw nie powoduje zmian w spływie wód opadowych do istniejących zlewni. :

6 PROJEKT ZAGOSPODAROWANIA TERENU DZIAŁKI NR 3099/3 NA OS. KOPERNIKA W JAROSŁAWIU Legenda A-B-C-D - granice opracowania - proj. piłkochwyty 5, ławka do ćwiczeń mięśni ud 2 - urządzenie sztanga w leżeniu 3 - urządzenie do ćwiczeń mięśni klatki piersiowej 4 - urządzenie do ćwiczeń mięśni brzucha 5 - zestaw urządzeń street workout 6 - boisko do piłki nożnej i tenisa 7 - tab. z regulaminem - ławka z oparciem - ławka młodzieżowa 3,84 3,65 2,001,25 8,00 2,50 3,75 proj. ogrodzenie wys. 1,0 m - proj. nawierzchnia z piasku R.o. PS 83 L=3,0 m 12,80 dren 126/113 Dz proj. ogrodzenie wys. 4,0 m 0,95 4 2,00 3,80 ist. stół do pingp. proj. furtka - proj. nawierzchnie z klińca kam. 6 PCV ist. ławka 1 7,05 3,00 ist. karuzela 34,00 5,32 1,0 0,3 0,30 ist. ławka 5,20 5 3,95 13,04 4,76 5, proj. nawierzchnie poliuretanowe 15,15 2 3,81 - proj. utwardzenie kostką bruk. bet. C 0,5 38,00 0,5 2,55 1,50 2,00 8,60 4,46 5,35 1,5 5,10 17,60 A ist. ławka 7,50 3,60 2,60 1,5 2,00 10,50 R.o. PS 83 L=3,0 m 3,00 1,0 R.o. PS 83 L=3,0 m proj. brama techn. proj. rozbiórka murka oporowego 0,3 1,9 1,5 0,30 proj. rozbiórka murka oporowego ist. zestaw zabawowy ist. ławka 3,84 B ist. ślizgawki 1,25 proj. furtka R.o. PS 83 L=2,0 m ist. ławka proj. furtka R.o. PS 83 L=2,0 m D - kosz na śmieci zbiorcza studz. drenażowa R.o. PS 83 L=2,0 m skala 1 : 500 nr rys. 1

7 OPIS TECHNICZNY Inwestor: Jarosław, Rynek 1 1. Przedmiot i zakres projektu. Przedmiotem opracowania jest dokumentacja projektowa dla zadania Gminy Miejskiej Jarosław pn. Modernizacja placu zabaw dla dzieci na os. Kopernika i Modernizacja boiska sportowego na os. Kopernika w Jarosławiu. 2. Lokalizacja Jarosław, os. Kopernika działka nr 3099/3, obręb 4 3. Podstawa opracowania. - mapa do celów projektowych, - zlecenie i ustalenia Inwestora, - pomiary inwentaryzacyjne, 4. Stan istniejący. Na terenie objętym opracowaniem zlokalizowany jest plac zabaw i boisko sportowe. Plac zabaw. Plac zabaw wyposażony jest w drewniane urządzenia zabawowe: - urządzenie wielofunkcyjne ze zjeżdżalnią, pomostami z jedna wieżą i ściankami wspinaczkowymi, wysokość swobodnego upadku 1,50 m, - karuzelę krzesełkową (wsu 0,80 m) i platformowy (wsu 0,12 m), - zjeżdżalnie stalowe 2 szt. (wsu 1,50 m), - stół betonowy do gry w ping ponga na powierzchni utwardzonej kostka brukową betonową, - tablicę z regulaminem na słupkach drewnianych. Plac zabaw nieogrodzony. Boisko sportowe Boisko sportowe do gry w piłkę nożną wyposażone w bramki stalowe i kosz. Nawierzchnia gruntowa. Obramowanie obrzeżami betonowymi. Boisko ogrodzone częściowo siatka stalową. 5. Rozwiązania projektowe. Plac zabaw Istniejący plac zabaw projektuje się ogrodzić systemowym ogrodzeniem panelowym o wysokości 1,0 m z dwoma furtkami jednoskrzydłowymi o szerokości 1,0 m. Słupki ogrodzeniowe z profili zamkniętych 40x60x2 mm ocynkowanych malowanych proszkowo w kolorze zielonym, siatka w kolorze pomarańczowym. Słupki obsadzone w gruncie z obetonowaniem betonem C15/20. Rozstaw osiowy słupków 2,0 m. W strefie zestawu zabawowego i zjeżdżalni projektuje się nawierzchnie bezpieczne z 30 cm warstwy piasku o wielkości ziaren 0,2-2,0 mm, bez cząstek gliny i iłu.

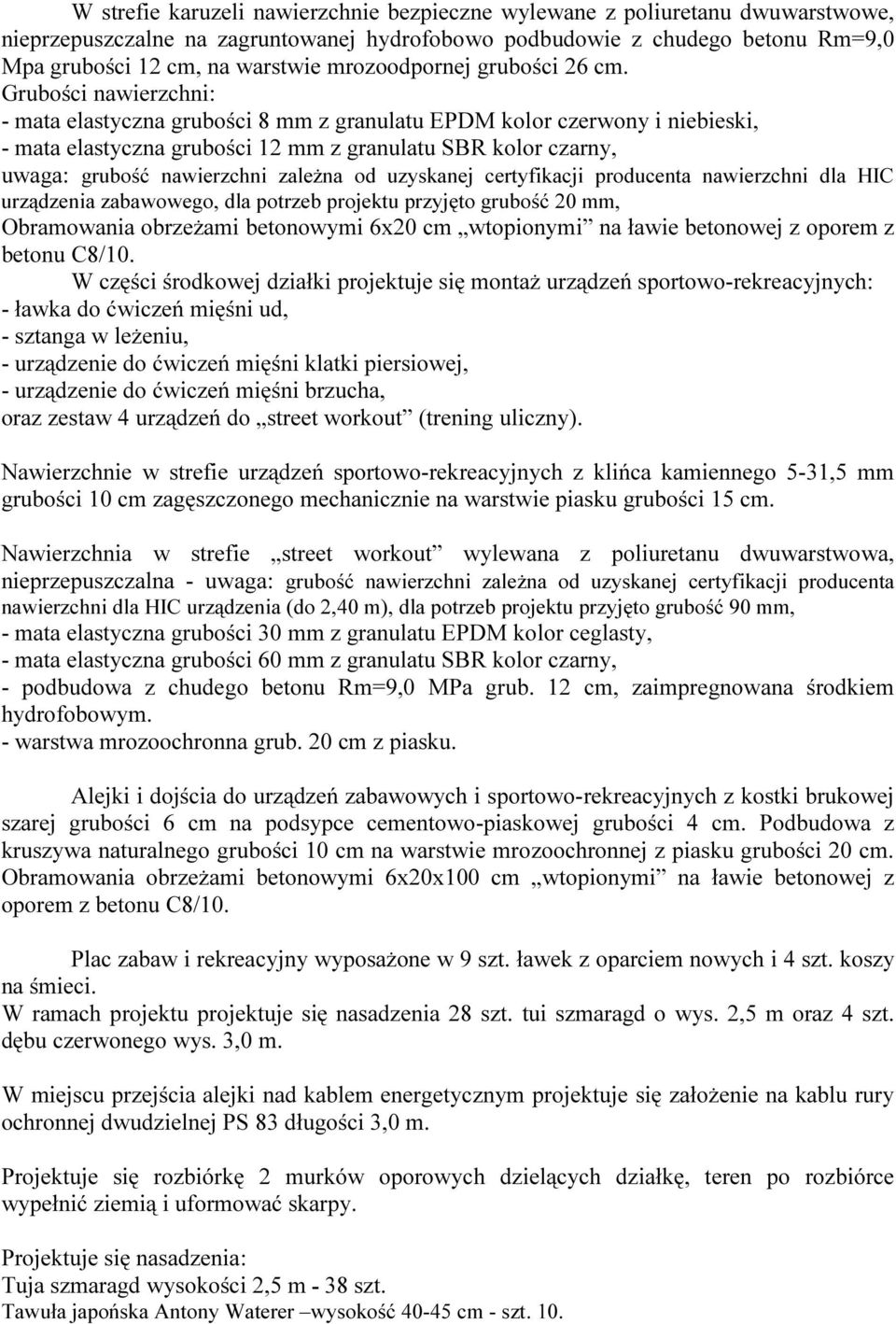

8 W strefie karuzeli nawierzchnie bezpieczne wylewane z poliuretanu dwuwarstwowe, nieprzepuszczalne na zagruntowanej hydrofobowo podbudowie z chudego betonu Rm=9,0 Mpa grubości 12 cm, na warstwie mrozoodpornej grubości 26 cm. Grubości nawierzchni: - mata elastyczna grubości 8 mm z granulatu EPDM kolor czerwony i niebieski, - mata elastyczna grubości 12 mm z granulatu SBR kolor czarny, uwaga: grubość nawierzchni zależna od uzyskanej certyfikacji producenta nawierzchni dla HIC urządzenia zabawowego, dla potrzeb projektu przyjęto grubość 20 mm, Obramowania obrzeżami betonowymi 6x20 cm wtopionymi na ławie betonowej z oporem z betonu C8/10. W części środkowej działki projektuje się montaż urządzeń sportowo-rekreacyjnych: - ławka do ćwiczeń mięśni ud, - sztanga w leżeniu, - urządzenie do ćwiczeń mięśni klatki piersiowej, - urządzenie do ćwiczeń mięśni brzucha, oraz zestaw 4 urządzeń do street workout (trening uliczny). Nawierzchnie w strefie urządzeń sportowo-rekreacyjnych z klińca kamiennego 5-31,5 mm grubości 10 cm zagęszczonego mechanicznie na warstwie piasku grubości 15 cm. Nawierzchnia w strefie street workout wylewana z poliuretanu dwuwarstwowa, nieprzepuszczalna - uwaga: grubość nawierzchni zależna od uzyskanej certyfikacji producenta nawierzchni dla HIC urządzenia (do 2,40 m), dla potrzeb projektu przyjęto grubość 90 mm, - mata elastyczna grubości 30 mm z granulatu EPDM kolor ceglasty, - mata elastyczna grubości 60 mm z granulatu SBR kolor czarny, - podbudowa z chudego betonu Rm=9,0 MPa grub. 12 cm, zaimpregnowana środkiem hydrofobowym. - warstwa mrozoochronna grub. 20 cm z piasku. Alejki i dojścia do urządzeń zabawowych i sportowo-rekreacyjnych z kostki brukowej szarej grubości 6 cm na podsypce cementowo-piaskowej grubości 4 cm. Podbudowa z kruszywa naturalnego grubości 10 cm na warstwie mrozoochronnej z piasku grubości 20 cm. Obramowania obrzeżami betonowymi 6x20x100 cm wtopionymi na ławie betonowej z oporem z betonu C8/10. Plac zabaw i rekreacyjny wyposażone w 9 szt. ławek z oparciem nowych i 4 szt. koszy na śmieci. W ramach projektu projektuje się nasadzenia 28 szt. tui szmaragd o wys. 2,5 m oraz 4 szt. dębu czerwonego wys. 3,0 m. W miejscu przejścia alejki nad kablem energetycznym projektuje się założenie na kablu rury ochronnej dwudzielnej PS 83 długości 3,0 m. Projektuje się rozbiórkę 2 murków oporowych dzielących działkę, teren po rozbiórce wypełnić ziemią i uformować skarpy. Projektuje się nasadzenia: Tuja szmaragd wysokości 2,5 m - 38 szt. Tawuła japońska Antony Waterer wysokość cm - szt. 10.

9 Boisko sportowe Płyta boiska do piłki nożnej i tenisa 38,0x15,15 m o nawierzchni ze sztucznej trawy na podbudowie przepuszczalnej. Nawierzchnia pola gry boiska - sztuczna trawa o wysokości 2 cm, wypełnienie piaskiem kwarcowym. - podbudowa z tłucznia kamiennego 31,5-63 mm zaklinowanego klińcem i miałem kamienny grubości 15 cm, - warstwa mrozoochronna grub. 25 cm z piasku. Linie pola gry do piłki nożnej szerokości 10 cm w kolorze białym do tenisa szerokości 5 cm w kolorze żółtym. Obramowanie pola gry obrzeżami betonowymi 6x20x100 cm wtopionymi na ławie betonowej z oporem z betonu C8/10. Teren pomiędzy polem gry a obrzeżami chodników i piłkochwytami należy wyplantować pod szablon w poziomie płyty boiska i obsiać nasionami trawy. Drenaż płyty boiska Rury drenarskie karbowane z PCV z filtrem z włókna kokosowego 92/80 mm, łączone z drenem zbiorczym 126/113 mm za pomocą trójników redukcyjnych i włączonym do zbiorczej studzienki drenarskiej. Dreny układane w rowkach o wymiarach dla drenów 80 mm 30x30-35 cm a dla drenów 100 mm 40x35x40 z wypełnieniem żwirem płukanym 16-31,5 mm. Całe drenowane pole przykryte geowłókniną polipropylenową igłowaną g/m2. Łączenia pasów geowłókniny na zakład 50 cm. Zbiorcza studzienka drenażowa o średnicy 315 mm z PCV i dnem z PP, z pokrywą żel. A15/315 do rury karb. 2 śruby, podłączona rurą PCV mm do studzienki ściekowej w chodniku. Studzienkę ściekową należy przebudować z odzyskiem kraty ściekowej. Piłkochwyty długości 17,35 m i wysokości 6,0 m. Fundamenty słupów z betonu C20/25 o wymiarze 50x50x180 cm. Fundament zazbrojony 8 prętami żebrowanymi fi 12 mm ze strzemionami fi 5 mm, co 25 cm. Słupy stalowe z profili kwadratowych zamkniętych 100x100x4 mm. Górą skrajne słupy z sąsiednim słupem połączyć profilem zamkniętym 100x100x4 mm przez spawanie. Siatka piłkochwytu z polipropylenu bezwęzłowa grub. 5 mm o oczkach 8x8 cm w kolorze żółtym, mocowana na karabińczykach na linkach stalowych średnicy 5 mm. Boisko wyposażyć w 2 bramki aluminiowe 5,00x2,00 m z siatkami oraz słupki z tulejami i siatkę do tenisa. Fundament słupków betonowy 40x40x110 cm z betonu C20/25 obsadzeniem tulei dla słupków. Na boisku należy zamontować 2 szt. ławek młodzieżowych oraz 2 szt. koszy na śmieci. Ogrodzenie płyty boiska. Ogrodzenie płyty boiska zespolone ze słupami piłkochwytów poprzez stężenie górne. Ogrodzenie wysokości 4,0 m z siatki stalowej ślimakowej ocynkowanej na słupach stalowych z profili kwadratowych 80x80x4 mm malowanych proszkowo w kolorze zielonym. Fundamenty słupków 40x40x110 cm z betonu C20/25.

10 Po stronie północnej brama technologiczna 3,00x 2,80 m z furtką wejściową 1,0x2,00 m w skrzydle wrót. Po stronie południowej furtka wejściowa 1,00x2,00 m. Utwardzenia dojść do pola gry boiska Utwardzenia z kostki brukowej szarej grubości 6 cm na podsypce cementowo-piaskowej grubości 4 cm. Podbudowa z kruszywa naturalnego grubości 10 cm na warstwie mrozoochronnej z piasku grubości 20 cm. Obramowania obrzeżami betonowymi 6x20x100 cm wtopionymi na ławie betonowej z oporem z betonu C8/10. W miejscu kolizji z kablem energetycznym projektuje się założenie na kablu rury ochronnej dwudzielnej PS 83 długości 3,50 i 2,0 m. Remont muru oporowego Istniejący betonowy mur oporowy należy wyremontować poprzez uzupełnienie ubytków i wykonaniu nakropi cementowej na ścianach. Na murze wykonać nową nakrywę zatartą na gładko o grubości 8 cm z zaprawy cementowej, ze spadkiem w kierunku boiska z kampinosem szerokości 3 cm. Nakrywę zazbroić siatką stalową z drutu 3,5 mm o oczkach 10x10 cm. 6. Wymagania dla montowanych urządzeń zabawowych i sportowo-rekreacyjnych Każde urządzenie musi posiadać kartę techniczna urządzenia, w której zawarte są następujące informacje: - Nazwa Produktu, - Nazwa Producenta, - Dokumentację techniczną przedstawiającą konstrukcje urządzenia zwymiarowanego (wymiary urządzenia muszą zgadzać z wymiarami urządzenia podanego do certyfikacji), - Wyznaczenie przestrzeni minimalnej (przestrzeń niezbędna do bezpiecznego użytkowania urządzenia, składająca się z przestrzeni upadku, przestrzeni wolnej i przestrzeni zajmowanej przez urządzenie powołując się na odpowiednią normę), - Wymiary przestrzeni minimalnej i wymogi stosowania nawierzchni określone przez producenta, - Dane techniczne (informacja, dla jakiej grupy wiekowej jest przeznaczone urządzenie, gabaryty urządzenia, informacje o przestrzeni minimalnej, wysokość maksymalna, strefa swobodnego upadku, głębokość posadowienia, potwierdzenie wykonania zgodnego z powołanie się na odpowiednią normę), - Informacje o materiałach, z którego zostały wykonane urządzenie, - Informacja o zabezpieczeniu materiałów, - Informacje o montażu urządzenia. - Informacje z tabliczki znamieniowej urządzenia (nazwa i adres producenta, numer katalogowy/ seryjny i produkcji, numer normy z datą wydania). - Dokument potwierdzającą zgodność z normami certyfikat. - Instrukcje obsługi, kontroli i konserwacji produktów. Montaż urządzeń zgodnie z instrukcją montażową danego urządzenia. Lokalizacja i posadowienie zgodnie z projektem. Urządzenia zabawowe, ich montaż oraz nawierzchnie placu zabaw muszą spełniać wymogi normy: a) PN-EN :9P Wyposażenie placów zabaw i nawierzchnie - Część 1: Ogólne wymagania bezpieczeństwa i metody badań b) PN-EN :9P Wyposażenie placów zabaw i nawierzchnie - Część 2: Dodatkowe wymagania bezpieczeństwa i metody badań huśtawek c) PN-EN :9P Wyposażenie placów zabaw i nawierzchnie - Część 3: Dodatkowe wymagania bezpieczeństwa i metody badań zjeżdżalni d) PN-EN :9P

11 Wyposażenie placów zabaw i nawierzchnie - Część 5: Dodatkowe wymagania bezpieczeństwa i metody badań karuzeli e) PN-EN :9P Wyposażenie placów zabaw i nawierzchnie - Część 6: Dodatkowe wymagania bezpieczeństwa i metody badań urządzeń kołyszących f) PN-EN :9P Wyposażenie placów zabaw i nawierzchnie - Część 7: Wytyczne instalowania, kontroli, konserwacji i eksploatacji

12 PLAN SYTUACYJNY 1 mur bet. do rozbiórki en ist. zestaw zabawowy naw. z piasku en naw. z kostki bruk. bet. 6 naw. poliuretanowa 550 ist. karuzela ist. zjeżdżalnia po przestawieniu ist. zjeżdżalnia naw. z piasku naw. poliuretanowa 550 ist. karuzela skala nr rys. 1 : 100 P1

13 PLAN SYTUACYJNY 1 (ANEKS) mur bet. do rozbiórki en ist. zestaw zabawowy naw. z piasku en naw. z kostki bruk. bet. 6 naw. poliuretanowa 550 ist. karuzela ist. zjeżdżalnia po przestawieniu ist. zjeżdżalnia naw. z piasku naw. poliuretanowa 550 ist. karuzela skala nr rys. 1 : 100 P1A

14 PRZEKROJE NORMALNE NAWIERZCHNIA Z BETONOWEJ KOSTK BRUKOWEJ NAWIERZCHNIA Z KLIŃCZA KAMIENNEGO szerokość chodnika obrzeże bet. 6x20 cm kostka brukowa bet. grub. 6 cm podsypka cem.-piask. 4 cm podbudowa z pospółki grub. 10 cm warstwa mrozochronna z piasku grub. 20 cm NAWIERZCHNIA POLIURETANOWA strefa bezpieczeństwa karuzeli 1 1 strefa urządzenia beton C8/10 beton C8/10 obrzeże bet. 6x20 cm piasek nawierzchnia z klińca kamiennego 5-31,5 mm grub. 10 cm warstwa odcinająca z piasku grub. 15 cm 25 cm cm NAWIERZCHNIA Z PIASKU strefa bezpieczeństwa beton C8/10 obrzeże bet. 6x20 cm mata elastyczna z granulatu EPDM grubości 8 mm (kolor czerwony i niebieski) (grub. zależna od uzyskanej certyfikacji przez producenta nawierzchni dla HIC 120 cm) mata elastyczna z granulatu SBR grubości 12 mm (kolor czarny) podbudowa zasadnicza z chudego betonu Rm=9,0 MPa grub. 12 cm warstwa mrozochronna z piasku grub. 26 cm 40 cm warstwa grub. 30 cm z piasku 0,2-2,0 mm bez cząstek gliny i iłu 30 cm mata elastyczna z granulatu EPDM grubości 10 mm (kolor pomarańczowy) (grub. zależna od uzyskanej certyfikacji przez producenta nawierzchni dla HIC 240 cm) mata elastyczna z granulatu SBR grubości 80 mm (kolor czarny) podbudowa zasadnicza z chudego betonu Rm=9,0 MPa grub. 12 cm warstwa mrozochronna z piasku grub. 20 cm 41 cm strefa bezpieczeństwa street workout skala nr rys. 1 : 20 P3

15 OGRODZENIE PANELOWE ,05 beton C15/ Siatka stalowa zgrzewana, o oczku 50x mm z drutów ocynkowanych i malowanych proszkowo w kolorze pomaranczowym RAL Druty pionowe zwieńczenia obciete fabrycznie przed malowaniem. Słupki stalowe z profili zamknietych 40x60x2 mm z listwą maskującą mocowania paneli. Słupki ocynkowane ogniowo i malowane proszkowo w kolorz zielonym. Słupki furtki 60x60x3 mm. Furtka systemowa z profili zamknietych z wypełnieniem panelowym z zamknieciem na klucz. Fundamenty ogrodzenia betonowe wylewane z betonu C15/20 posadowione na głębokosci 1,0 m od terenu. BOISKO SPORTOWE skala 1 : 25 nr rys. P4

16 URZĄDZENIA SPORTOWO-REKREACYJNE 1 2 URZĄDZENIE DO ĆWICZEŃ MIĘŚNI NÓG SZTANGA W LEŻENIU 3 4 URZĄDZENIE DO ĆWICZEŃ MIĘŚNI KLATKI PIERSIOWEJ URZĄDZENIE DO ĆWICZEŃ MIĘŚNI BRZUCHA Fundamenty systemowe urządzeń posadowione na głębokości 1,0 m poniżej przyległej nawierzchni FUNDAMENT PYLONU Skala 1:25 piasek 1000 fundament prefabrykowany producenta urządzenia skala nr rys. P5

17 STREET WORKOUT 0, x20 30x30 Fundamenty słupów 30x30x91, rur 20x20x91 cm, beton C20/25 20x20 30x30 20x poręcze do pompek zestaw z drabinką poziomą poręcze zestaw z przejściem strażackim i z kółkami na łańcuchach skala nr rys. P6

18 URZĄDZENIA SPORTOWO-REKREACYJNE STOLIK DO SZACHÓW skala nr rys. P7

19 PLAN SYTUACYJNY 3900 ogrodzenie z siatki stalowej wys. 4,0 m x80x3 trawnik , , x100x4 dren 92/80 L=13, dren 92/80 L=13,70 piłkochwyt z siatki polipropylenowej wys. 6,0 m trawnik dren 126/113 L=13,15 dren 92/80 L=13,70 ławka młodzieżowa dren 92/80 L=13,70 6 sztuczna trawa zbiorcza studz. drenażowa dren 126/113 L=4, dren 92/80 L=15,00 PCV L=4,50 m obrzeze bet. 6x20x100 "wtopione" na ławie betonowej dren 126/113 L=13, kosz na smieci tuleja słupka tenisowego tuleja słupka tenisowego dren 126/113 L=5,15 dren 92/80 L=13, dren 92/80 L=13,70 ławka młodzieżowa trawnik dren 92/80 L=13,70 piłkochwyt z siatki polipropylenowej wys. 6,0 m kosz na smieci dren 92/80 L=13,70 100x100x4 trawnik ogrodzenie z siatki stalowej wys. 4,0 m ist. chodnik studz. ściekowa do przebudowy skala 1 : 100 nr rys. B1

20 RZUT PŁYTY BOISKA Skala 1: , , ,5 411, skala 1 : 100 nr rys. B2

21 PRZEKRÓJ PŁYTY BOISKA Skala 1: ist. chodnik z płyt betonowych (201,80) (201,84) (201,80) 0,00 +0,04 0, ist. chodnik z kostki bruk. bet cm nawierzchnia ze sztucznej trawy - wys. włókna 20 mm wypełnienie piaskiem kwarcowym 15 cm podbudowa z tłucznia kamiennego 31,5-63 mm z zamknięciem klińcem i miałem kamiennym 25 cm warstwa odsączająca z piasku skala 1 : 50 nr rys. B3

22 PROFIL ODWODNIENIA PŁYTY BOISKA 30 ist. studzienka ściekowa piasek studzienka insp. 315 mm konstrukcja płyty boiska gr.40 cm geowłóknina żwir płukany 16-31,5 mm gr. zm. rura drenarska z filtrem z włókna kokosowego 92/80 żwir płukany 16-31,5 mm gr. 10cm Poziom porównawczy 197,00 m n.p.m. Rzędne terenu Rzędne dna kanału,13 201,33,53 201,33,56 201,40,75 201,40 201,40 pokrywa żeliwna,80 Głębokości Spadki 1,20 0,80 i=1,0% Rodzaj rury/średnica PCV 0,84 0,65 i=0,33% 14,60 dren PCV 92/80 0, skala 1 : 100 nr rys. B4

23 FUNDAMENT SŁUPA PIŁKOCHWYTU 6 SZT. X 2 PIŁKOCHWYT Skala 1:25 Skala 1:100 tuleja montażowa Nr , , x 100 x 4 linka stalowa ocynk. φ 5 mm 100 x 100 x 4 mocowania siatki systemowe 100 x 100 x Nr 2 Nr 3 beton C20/25 stal A-III 34GS i A-0 St0S φ linka stalowa ocynk. 5 mm linka stalowa ocynk. φ5 mm siatka PP bezwęzłowa grub. 5 mm oczka 8x8 cm linka stalowa ocynk. 5 mm φ Nr 1 Nr Nr 3 Nr Nr 1 8x #12 mm L=156 cm Nr 2 8x φ 6 mm L=170 cm co 20 cm Nr 3 8x φ 6 mm L=123,2 cm co 20 cm 28,3 28, ,3 28, skala 1 : 100 nr rys. B5

24 OGRODZENIE PŁYTY BOISKA piłkochwyt przelotka linka stalowa ocynk. φ5 mm zaślepka 80 x 80 x 3 80 x 80 x 3 pręt stalowy gładki φ10 mm siatka ogrodzeniowa ślimakowa 5x5 cm z drutu ocynkowanego 2.8 mm x 80 x 3 50 x 50 x 3 60 x 60 x piasek beton C20/ skala 1 : 50 nr rys. B6
