1 KERN & Sohn GmbH Ziegelei 1 D Balingen info@kern-sohn.com Tel: +49-[0] Fax: +49-[0] Internet: Instrukcja obsługi Wagi dźwigowe KERN HUS/HUM Wersja /2005 PL

2 PL KERN HUS/HUM Wersja /2005 Instrukcja obsługi Wagi dźwigowe Spis treści 1 TECHNISCHE DATEN KERN HUS KERN HUM KONFORMITÄTSERKLÄRUNGEN 5 3 GRUNDLEGENDE HINWEISE (ALLGEMEINES) BESTIMMUNGSGEMÄßE VERWENDUNG SACHWIDRIGE VERWENDUNG GRUNDLEGENDE SICHERHEITSHINWEISE HINWEISE IN DER BETRIEBSANLEITUNG BEACHTEN AUSBILDUNG DES PERSONALS GEWÄHRLEISTUNG PRÜFMITTELÜBERWACHUNG TRANSPORT UND LAGERUNG KONTROLLE BEI ÜBERNAHME VERPACKUNG AUSPACKEN, EINSATZORT UND INBETRIEBNAHME EINSATZORT AUSPACKEN STROMVERSORGUNG NETZBETRIEB STROMVERSORGUNG AKKU-BETRIEB ERSTINBETRIEBNAHME JUSTIERUNG JUSTIEREN BETRIEB BEDIENUNGSELEMENTE KERN HUS Tastaturübersicht Anzeigenübersicht BEDIENUNGSELEMENTE KERN HUM Tastaturübersicht Anzeigeübersicht FERNBEDIENUNG BEDIENFUNKTIONEN BEDIENEN DER WAAGE NULLSTELLEN DER WAAGE (ZERO) TARAWÄGUNG (TARIEREN) DATA HOLD FUNKTION AUTOMATISCHE ABSCHALTUNG (AUTO-OFF) WARTUNG, INSTANDHALTUNG, ENTSORGUNG REINIGEN WARTUNG, INSTANDHALTUNG ENTSORGUNG KLEINE PANNENHILFE

3 1 Dane techniczne 1.1 KERN HUS KERN HUS60K20 HUS150K50 HUS300K100 HUS600K200 Dokładność odczytu 0,02 kg 0,05 kg 0,1 kg 0,2 kg Zakres ważenia 60 kg 150 kg 300 kg 600 kg Zakres tarowania (subtraktywny) 60 kg 150 kg 300 kg 600 kg Powtarzalność 0,02 kg 0,05 kg 0,1 kg 0,2 kg Liniowość ±0,04 kg ±0,1 kg ±0,2 kg ±0,4 kg Zalecany odważnik do justowania (nie załączony) 20 kg lub 40 kg (klasa M3) 50 kg lub 100 kg (klasa M3) 100 kg lub 200 kg (klasa M3) 200 kg lub 500 kg (klasa M3) Temperatura robocza Obudowa (B x T x H) w mm Masa (netto) +0 C C 160 x 140 x kg 3

4 1.2 KERN HUM KERN HUM1000K500 HUM3000K1000 HUM5000K2000 HUM7500K5000 Dokładność odczytu 0,5 kg 1 kg 2 kg 5 kg Zakres ważenia 1000 kg 3000 kg 5000 kg 7500 kg Zakres tarowania (subtraktywny) 1000 kg 3000 kg 5000 kg 7500 kg Powtarzalność 500g 1 kg 2 kg 5 kg Liniowość ±1 kg ±2 kg ±4 kg ±10 kg Zalecany odważnik do justowania (nie załączony) 500 kg lub kg (klasa M3) 1000 kg lub 2000 kg (klasa M3) 2000 kg lub 5000 kg (klasa M3) 2000 kg lub 5000 kg (klasa M3) Temperatura robocza +0 C C Obudowa (B x T x H) w mm 210 x 228 x x 280 x 200 Masa (netto) 18 kg 38 kg 4

5 2 Oświadczenie o zgodności English KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0] D Balingen Fax: +49-[0] info@kern-sohn.com Internet: Deklaracja zgodności Declaration of conformity for apparatus with CE mark Deklaracja zgodności dla urządzeń ze znakem CE Déclaration de conformité pour appareils portant la marque CE Declaración de conformidad para aparatos con distintivo CE Dichiarazione di conformità per apparecchi contrassegnati con la marcatura CE We hereby declare that the product to which this declaration refers conforms with the following standards. Polski Français Español Niniejszym oświadczamy, że produkt, którego ta deklaracja dotyczy, jest zgodny z poniższymi normami. Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente déclaration, est conforme aux normes citées ci-après. Manifestamos en la presente que el producto al que se refiere esta declaración est a de acuerdo con las normas siguientes Italiano Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate. Electronic Scale: KERN HUM Mark applied EU Directive Standards 89/336/EEC EMC EN /1992 : EN EN EN EN : EN (EN EN , EN , EN , ENV 50140, ENV 50141) Date: Signature: Gottl. KERN & Sohn GmbH Management Gottl. KERN & Sohn GmbH, Ziegelei 1, D Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/

6 English KERN & Sohn GmbH Ziegelei 1 D Balingen info@kern-sohn.com Deklaracja zgodności Tel: +49-[0] Fax: +49-[0] Internet: Declaration of conformity for apparatus with CE mark Deklaracja zgodności dla urządzeń ze znakem CE Déclaration de conformité pour appareils portant la marque CE Declaración de conformidad para aparatos con distintivo CE Dichiarazione di conformità per apparecchi contrassegnati con la marcatura CE We hereby declare that the product to which this declaration refers conforms with the following standards. Polski Français Español Niniejszym oświadczamy, że produkt, którego ta deklaracja dotyczy, jest zgodny z poniższymi normami. Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente déclaration, est conforme aux normes citées ci-après. Manifestamos en la presente que el producto al que se refiere esta declaración est a de acuerdo con las normas siguientes Italiano Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate. Electronic Scale: KERN HUS Mark applied EU Directive Standards 89/336/EEC EMC EN /1992 : EN A1 :1998 EN EN EN /1997, EN /1995 : EN EN EN EN EN EN ENV Date: Signature: Gottl. KERN & Sohn GmbH Management Gottl. KERN & Sohn GmbH, Ziegelei 1, D Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/

7 3 Podstawowe wskazówki (informacje ogólne) 3.1 Zastosowanie zgodne z przeznaczeniem Zakupiona przez Państwa waga służy do określania wartości wagowej ważonych przedmiotów. Jest przeznaczona do użycia jako waga niesamodzielna, tzn. ważone przedmioty zawiesza się pionowo, manualnie, ostrożnie i bez szarpania na haku żurawia. Po osiągnięciu stabilnej wartości wagowej można odczytać daną wartość wagową. 3.2 Zastosowanie niezgodne z przeznaczeniem Nie należy używać wagi do ważenia dynamicznego. Jeśli są odejmowane albo dodawane małe ilości ważonego towaru, z uwagi na istniejącą w wadze kompensację stabilności mogą wyświetlać się błędne wyniki ważenia! (Przykład: Powolny wyciek płynów z jednego pojemnika zawieszonego na wadze.) Nie zawieszać na długo żadnego obciążenia. W ten sposób może dojść do uszkodzenia mechanizmu pomiarowego, jak również części istotnych z uwagi na bezpieczeństwo. Uwaga: Należy się upewnić, że pod wagą nie znajdują się żadne osoby albo przedmioty, które mogłyby ponieść obrażenia albo mogłyby zostać uszkodzone! Waga nie nadaje się do odważania ludzi! Waga nie jest zgodna z Ustawą o Wyrobach Medycznych (MPG). Obciążać wagę wyłącznie w pionowym kierunku ciągu (patrz: Rys.3). Unikać wahnień i działania sił pionowych. Unikać jakichkolwiek uderzeń, zwichrzeń (skręcania) oraz kołysania (np. w wyniku krzywego zawieszenia) urządzenia. Koniecznie unikać uderzeń i przeciążeń wagi ponad podane obciążenie maksymalne (Max), odliczając ewent. już istniejący ciężar tary. Mogłoby to być przyczyną uszkodzenia wagi (niebezpieczeństwo złamania!). Nie używać wagi dźwigowej do transportu ciężarów (np. suwnica pomostowa). Nigdy nie używać wagi w pomieszczeniach, w których istnieje ryzyko eksplozji. Niniejsza wersja nie posiada ochrony przeciwwybuchowej. Zabrania się przeprowadzania zmian konstrukcyjnych wagi. Może to prowadzić do nieprawidłowych wyników ważenia, do powstania wad technicznych i wad zabezpieczeń, jak też do zniszczenia wagi. Unikać nagłego, szarpanego przyspieszania, zwalniania ciężaru (niebezpieczeństwo złamania!!) Wagę można używać tylko zgodnie z opisanym przeznaczeniem. Zakres użytkowania i stosowania wagi odbiegający od zakresu określonego przez producenta, musi pisemnie potwierdzić i zezwolić firma KERN. 7

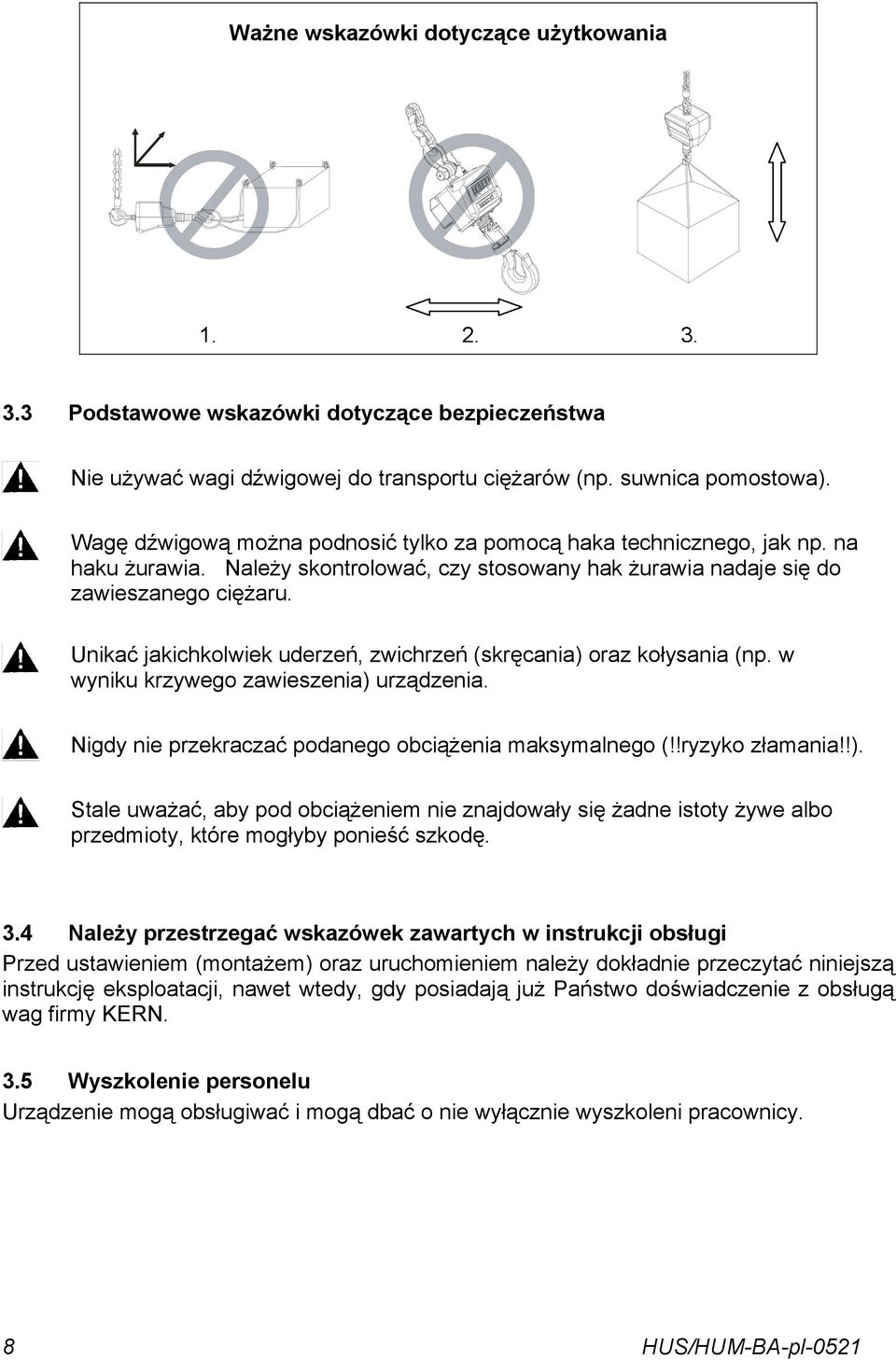

8 Ważne wskazówki dotyczące użytkowania Podstawowe wskazówki dotyczące bezpieczeństwa Nie używać wagi dźwigowej do transportu ciężarów (np. suwnica pomostowa). Wagę dźwigową można podnosić tylko za pomocą haka technicznego, jak np. na haku żurawia. Należy skontrolować, czy stosowany hak żurawia nadaje się do zawieszanego ciężaru. Unikać jakichkolwiek uderzeń, zwichrzeń (skręcania) oraz kołysania (np. w wyniku krzywego zawieszenia) urządzenia. Nigdy nie przekraczać podanego obciążenia maksymalnego (!!ryzyko złamania!!). Stale uważać, aby pod obciążeniem nie znajdowały się żadne istoty żywe albo przedmioty, które mogłyby ponieść szkodę. 3.4 Należy przestrzegać wskazówek zawartych w instrukcji obsługi Przed ustawieniem (montażem) oraz uruchomieniem należy dokładnie przeczytać niniejszą instrukcję eksploatacji, nawet wtedy, gdy posiadają już Państwo doświadczenie z obsługą wag firmy KERN. 3.5 Wyszkolenie personelu Urządzenie mogą obsługiwać i mogą dbać o nie wyłącznie wyszkoleni pracownicy. 8

9 3.6 Gwarancja Gwarancja wygasa w przypadku: - nieprzestrzeganie naszych zaleceń podanych w instrukcji eksploatacji - zastosowanie wykraczające poza zakres opisanego użytkowania - wykonanie zmian w urządzeniu albo otwarcie przyrządu - mechaniczne uszkodzenie, uszkodzenie przez nośniki, środki, ciecze - naturalne zużycie - nieprawidłowe ustawienie (montaż) albo instalacja elektryczna - przeciążenie mechanizmu pomiarowego 3.7 Kontrola przyrządów mierniczych W ramach zabezpieczenia jakości należy regularnie kontrolować techniczno-pomiarowe właściwości wagi i ewentualnie istniejącego odważnika wzorcowego. Stosowny odstęp czasu między poszczególnymi kontrolami, jak również sposób i zakres tej kontroli, musi zdefiniować użytkownik wagi. Informacje dotyczące kontroli przyrządów mierniczych wag jak również potrzebnych w tym celu odważników wzorcowych znajdują się na stronie internetowej firmy KERN ( KERN w swoim akredytowanym laboratorium wzorcowania DKD może szybko i korzystnie cenowo przeprowadzić kalibrację wag i odważników wzorcowych (odwołując się do wzorca narodowego). 4 Transport i magazynowanie 4.1 Kontrola przy odbiorze Prosimy natychmiast po dostarczeniu urządzenia skontrolować opakowanie, jak również w trakcie rozpakowywania skontrolować urządzenie, czy nie ma widocznych zewnętrznych uszkodzeń. 4.2 Opakowanie Prosimy zachować oryginalne części opakowania w celach ewentualnego transportu zwrotnego. Do transportu zwrotnego trzeba użyć tylko oryginalnego opakowania. Przed transportem należy odłączyć wszystkie podłączone kable i luźne/ruchome części. Prosimy założyć ewent. istniejące zabezpieczenia transportu. Prosimy zabezpieczyć wszystkie części, np. szklaną osłonę przeciwwiatrową, płytę wagi, część sieciową itd. przed wyślizgnięciem się albo uszkodzeniem. 9

10 5 Rozpakowanie, miejsce ustawienia oraz uruchomienie 5.1 Miejsce ustawienia Wagę dźwigową można podnosić tylko za pomocą haka technicznego, jak np. na haku żurawia. Należy skontrolować, czy stosowany hak żurawia nadaje się do zawieszanego ciężaru. Wagi są tak skonstruowane, że w normalnych, zwyczajnych warunkach użytkowania osiąga się niezawodne wyniki pomiarowe. Mogą Państwo pracować dokładnie i szybko, pod warunkiem, że wybiorą Państwo właściwe miejsce użycia wagi. W miejscu użycia należy uwzględnić następujące zalecenia: - Unikać ekstremalnie wysokich temperatur jak również wahań temperatury, spowodowanych np. ustawieniem wagi obok ogrzewania albo bezpośrednio w zasięgu działania promieni słonecznych; - Chronić wagę przed bezpośrednim przeciągiem spowodowanym otwartymi oknami albo drzwiami; - Unikać wstrząsów podczas ważenia; - Chronić wagę przed dużą wilgotnością powietrza, oparami i kurzem; - Nie wystawiać urządzenia przez dłuższy czas na działanie dużej wilgotności. Może wystąpić niepożądane obroszenie (kondensacja wilgoci powietrza na urządzeniu), jeśli zimne urządzenie zostało umieszczone w relatywnie ciepłym otoczeniu. W takim wypadku należy aklimatyzować wyłączone z sieci urządzenie średnio przez 2 godziny w temperaturze pokojowej. W przypadku wystąpienia pól elektromagnetycznych (np. wywołanych telefonami komórkowymi albo urządzeniami radiowymi), statycznych załadowań, jak również niestabilnego zasilania są możliwe duże odchylenia wyświetlonych wartości (złe wyniki pomiarowe). Należy wówczas zmienić miejsce ustawienia wagi. 10

11 5.2 Rozpakowanie Ostrożnie wyjąć wagę z opakowania, usunąć plastikową osłonę i za pomocą ucha mocującego przymocować ją wiszącą w miejscu do tego przeznaczonym. Prosimy zachować wszystkie elementy opakowania w przypadku ewentualnej wysyłki. Natychmiast skontrolować urządzenie, czy nie ma ono widocznych uszkodzeń spowodowanych transportem oraz skontrolować, czy są wszystkie akcesoria. Akcesoria stosownie do serii: Waga dźwigowa z wbudowanym akumulatorem Zasilacz sieciowy (do pracy wagi dźwigowej i do ładowania wbudowanego w niej akumulatora) Pilot zdalnego sterowania (łącznie z bateriami) Instrukcja obsługi 5.3 Doprowadzanie prądu zasilanie z sieci Porównać napięcie na zasilaczu sieciowym z napięciem w gniazdku wtykowym! Wagę można podłączyć wyłącznie za pomocą załączonego zasilacza. ZASILACZ HUS HUM 9 V DC 15 V DC Podłączyć kabel zasilacza do wagi. Dopiero potem: Wetknąć załączony zasilacz sieciowy do gniazda wtykowego. 5.4 Doprowadzanie prądu Zasilanie akumulatorowe Waga posiada już wbudowany akumulator, który można naładować podłączając go do zasilacza. CZAS ŁADOWANIA CZAS EKSPLOATACJI KERN HUS ok. 8 godz. ok. 120 godz. KERN HUM ok. 8 godz. ok. 120 godz. Przed pierwszym użyciem prosimy naładować akumulator aż do momentu zaświecenia się wskaźnika naładowania zielonym światłem (lampka LED na dolnej stronie). 11

12 5.5 Pierwsze uruchomienie Czas nagrzewania przez 15 minut po włączeniu umożliwia stabilizację wartości pomiarowych. Zastosowanie zgodne z przeznaczeniem przy pierwszym uruchomieniu Zakupiona przez Państwa waga służy do określania wartości wagowej ważonych przedmiotów. Jest przeznaczona do użycia jako waga niesamodzielna, tzn. ważone przedmioty zawiesza się pionowo, manualnie, ostrożnie i bez szarpania na haku żurawia. Po osiągnięciu stabilnej wartości wagowej można odczytać daną wartość wagową. Wskazówki dotyczące bezpieczeństwa Nie używać wagi dźwigowej do transportu ciężarów (np. suwnica pomostowa). Wagę dźwigową można podnosić tylko za pomocą haka technicznego, jak np. na haku żurawia. Należy skontrolować, czy stosowany hak żurawia nadaje się do zawieszanego ciężaru. Unikać jakichkolwiek uderzeń, zwichrzeń (skręcania) oraz kołysania (np. w wyniku krzywego zawieszenia) urządzenia. Nigdy nie przekraczać podanego obciążenia maksymalnego (!!ryzyko złamania!!). Stale uważać, aby pod obciążeniem nie znajdowały się żadne istoty żywe albo przedmioty, które mogłyby ponieść szkodę. Dokładność wagi zależy od miejscowego przyspieszenia ziemskiego. Przestrzegać wskazówek zawartych w rozdziale "Justowanie". 12

13 5.6 Justowanie Ponieważ wartość przyspieszenia ziemskiego nie jest jednakowa w każdym miejscu ziemi, każda waga zgodnie z podstawowym, stosownym dla tego miejsca fizycznym prawem ważenia w miejscu jej ustawienia musi być dostosowana do panującego w tym miejscu przyspieszenia ziemskiego ( tylko wówczas, jeśli waga nie została już wyregulowana przez producenta stosownie do miejsca jej ustawienia). Proces justowania należy przeprowadzić przy pierwszym uruchomieniu, po każdej zmianie miejsca ustawienia wagi, jak również przy wahaniach temperatury otoczenia. Aby otrzymać dokładne wyniki pomiarowe, zaleca się dodatkowo, periodycznie justować wagę również w trakcie jej eksploatacji. 5.7 Justowanie Dokładność wagi można o każdej porze skontrolować i ustawić za pomocą odważnika do justowania. Postępowanie przy justowaniu: Uwzględnić stabilne warunki otoczenia. Aby waga osiągnęła stabilność, konieczny jest czas nagrzewania ok. 15 minut. KERN HUS 1. Wcisnąć jednocześnie przycisk MODE oraz klawisz ON/ZERO, na wyświetlaczu pojawi się CAL? 2. Wcisnąć klawisz MODE, rozpocznie się justowanie. Jakikolwiek inny klawisz przerywa justowanie. 3. Na wyświetlaczu pojawi się żądanie zawiesić na haku stosowny odważnik do justowania (np. 40 kg) Nie trząść wagą! 4. Justowanie jest ukończone, gdy na wyświetlaczu pojawi done. Wyświetlacz wagi CAL? Load np or np done 13

14 KERN HUM 1. Wyłączyć wagę 2. Włączyć wagę i jednocześnie przytrzymać klawisze ZERO + MODE 3. Wcisnąć klawisz MODE, rozpocznie się justowanie. Jakikolwiek inny klawisz przerywa justowanie. 4. Na wyświetlaczu pojawi się żądanie zawiesić na haku stosowny odważnik do justowania (np. 40 kg) Nie trząść wagą! 5. Justowanie jest ukończone, gdy na wyświetlaczu pojawi done. Wyświetlacz wagi CAL? YES Load np or np done 14

15 6 Eksploatacja 6.1 Elementy obsługi KERN HUS Przegląd klawiatur Do wyboru są następujące przyciski: Klawisz ON/ZERO Klawisz włączania do włączania wyświetlacza albo jeśli waga jest włączona, za pomocą przycisku ON/ZERO zostanie ona ustawione na zero. Funkcja ZERO jest aktywna tylko w przypadku małych obciążeń. Klawisz TARE Tarowanie Wciśnięcie przycisku TARE spowoduje ustawienie wskazania masy na zero. Funkcja TARE jest aktywna w całym zakresie ważenia. Klawisz MODE Oświetlenie wskazania Można je włączyć wzgl. wyłączyć przyciskiem MODE. Dodatkowo używa się tego klawisza do konfiguracji. Klawisz HOLD Klawisz OFF Zamrażanie wyświetlonej wartości wciśnięcie klawisza HOLD spowoduje tzw. zamrożenie aktualnej wyświetlonej wartości na pewien czas.(można nastawić dany okres czasu) Klawisz wyłączania Do wyłączania wagi. 15

16 Przegląd wskaźników Wskaźnik LCD z poniższymi zadaniami: Wskaźnik masy: np. 20,41 Wskazanie zera: o Wskaźnik zera Jeśli waga jest ustawiona na zero, e lewej górnej części wyświetlacza pojawi się okrąg o TARE: <= Wskazanie tary strzałka w lewej dolnej części wyświetlacza oznacza to, że jest używana wartość tary. Wskazanie stanu naładowania akumulatora: Lampka LED znajdująca się na dolnej stronie wagi świeci się na czerwono, jeśli trzeba doładować akumulator. 16

17 6.2 Elementy obsługi KERN HUM Przegląd klawiatur Do wyboru są następujące przyciski: Przycisk ZERO Klawisz włączania do włączania wyświetlacza Albo jeśli waga jest włączona, ustawia się ją na zero za pomocą przycisku ZERO. Funkcja ZERO jest aktywna tylko w przypadku małych obciążeń. Klawisz TARE Tarowanie Wciśnięcie przycisku TARE spowoduje ustawienie wskazania masy na zero. Funkcja TARE jest aktywna w całym zakresie ważenia. Klawisz MODE Klawisz jest potrzebny do konfiguracji. Klawisz HOLD Łącznik dźwigienkowy Power Zamrożenie wartości wskazanej Wciśnięcie klawisza HOLD spowoduje tzw. zamrożenie na wyświetlaczu aktualnej wyświetlonej wartości. Klawisz wyłączania Do wyłączania wagi. 17

18 Przegląd wskaźników Wskaźnik LED z poniższymi zadaniami Wskaźnik masy: np. 20,41 Wskazanie zera: Wskaźnik zera Jeśli waga jest ustawiona na zero, poniżej wskaźnika świeci się lampka LED ZERO. TARE: <= Wskaźnik tary Poniżej wskaźnika świeci się lampka LED TARA, jeśli waga była tarowana. Kg: Wskaźnik jednostek Lampka LED świeci się, jeśli ustawiono jednostkę kilogram. 18

19 6.3 Zdalne sterowanie Maksymalna odległość umożliwiająca wykorzystywanie funkcji zdalnego sterowania leży w granicach ok.: KERN HUS 3 metrów 25 KERN HUM metrów Do wyboru są następujące klawisze: Klawisz Power (tylko KERN HUS) Jeśli waga zostanie wyłączona w trakcie eksploatacji albo klawiszem OFF, przyciskiem Power można przełączyć wagę na tryb stand-by. Na wyświetlaczu pojawi się następujący obraz: Ponowne wciśnięcie przycisku Power ponownie aktywuje wyświetlacz. Poniższe klawisze odpowiadają klawiszom znajdującym się na wadze dźwigowej: Klawisz MODE Klawisz HOLD Przycisk ZERO Klawisz TARE 19

20 7 Funkcje obsługi 7.1 Obsługa wagi Zastosowanie zgodne z przeznaczeniem Zakupiona przez Państwa waga służy do określania wartości wagowej ważonych przedmiotów. Jest przeznaczona do użycia jako waga niesamodzielna, tzn. ważone przedmioty zawiesza się pionowo, manualnie, ostrożnie i bez szarpania na haku żurawia. Po osiągnięciu stabilnej wartości wagowej można odczytać daną wartość wagową. Wskazówki dotyczące bezpieczeństwa Nie używać wagi dźwigowej do transportu ciężarów (np. suwnica pomostowa). Wagę dźwigową można podnosić tylko za pomocą haka technicznego, jak np. na haku żurawia. Należy skontrolować, czy stosowany hak żurawia nadaje się do zawieszanego ciężaru. Unikać jakichkolwiek uderzeń, zwichrzeń (skręcania) oraz kołysania (np. w wyniku krzywego zawieszenia) urządzenia. Nigdy nie przekraczać podanego obciążenia maksymalnego (!!ryzyko złamania!!). Stale uważać, aby pod obciążeniem nie znajdowały się żadne istoty żywe albo przedmioty, które mogłyby ponieść szkodę. Ważne wskazówki dotyczące użytkowania Włączyć wagę za pomocą klawisza ON-ZERO (wzgl. Power). Wyświetlacz się włączy i zostanie uruchomiony samotest. Pojawi się wskazanie zera np. 0,00. Waga jest gotowa do eksploatacji. 20

21 7.2 Zerowanie wagi (ZERO) Wpływy otoczenia mogą spowodować to, że waga pomimo odciążonego haka nie będzie dokładnie wskazywać Jednak o każdym czasie można cofnąć wyświetlacz wagi na zero zapewniając w ten sposób rzeczywiste rozpoczęcie ważenia od zera. Zerowanie z zawiesznym ciężarem możliwe jest tylko w określonym, zależnym od typu urządzenia zakresie. Jeśli nie powiodły się próby ustawienia wagi z zawiesznym obciążeniem z powrotem na zerze, zakres ten został przekroczony. Zakres ważenia (Max) wagi nie straci się wskutek zerowania. 7.3 Ważenie tary (tarowanie) Masę własną dowolnych pojemników do ważenia można odtarować wciskając przycisk w tym celu, aby przy kolejnych ważeniach zawsze wyświetlała się masa netto ważonego towaru. Zawiesić na haku ładunkowym pusty pojemnik tary. Wyświetli się całkowita masa pojemnika tary. Aby uruchomić proces tarowania, należy wcisnąć przycisk TARE. Po zakończeniu tarowania pojawi się wskazanie zera (0,00 kg) Włożyć towar do ważenia do pojemnika tary. Teraz należy odczytać masę wskazaną na wyświetlaczu. Wskazówka Zakres ważenia (Max)wagi zostanie zredukowany o zakres tarowania. Waga może zapisać zawsze tylko jedną wartość tary. Jeśli waga jest odciążona, zapamiętana wartość tary pojawi się ze znakiem ujemnym. Aby skasować zapamiętaną wartość tary należy odciążyć pojemnik tary a następnie wcisnąć klawisz TARE. 21

22 7.4 Data-Hold Funkcja Wciśnięcie przycisku HOLD spowoduje zamrożenie aktualnej wartości masy aż do momentu wciśnięcia jakiegoś klawisza. Tylko KERN HUS W modelach KERN HUS można ustawić opcję, czy zamrożona wartość ma się wyświetlać aż do momentu wciśnięcia jakiegoś przycisku, albo to, czy waga po upływie jakiegoś określonego, zadanego czasu powróci do trybu ważenia. Odstęp czasu ustawia się następująco: Przez 2 sekundy wciskać klawisz HOLD. Pojawi się wartość wskazana HOLD, np. HOD _8 8 oznacza, że wyświetlacz przez 8 sekund będzie wskazywał momentalną wartość wskazaną. Kilkakrotnie wcisnąć klawisz HOLD a wyświetlą się następujące odstępy czasu (0, 3, 5, 8, 10, 12, 15, 17, 20 w sek.). 0 przy tym, że wartość wskazana pozostanie aż do momentu ponownego wciśnięcia przycisku HOLD. Ustawione odstępy czasu można zmienić za pomocą kilkakrotnego wciśnięcia klawisza HOLD. Wybierać żądaną liczbę. Potem odczekać 5 sek. Po ich upływie ustawiony odstęp czasu został zapamiętany. 7.5 Automatyczne wyłączanie (Auto-off) Alternatywnie waga posiada funkcję automatycznego wyłączania się. Przy tym wyświetlacz wyłączy się po upływie ok. 4 minut od ostatniego użycia urządzenia. Kern HUS: Nacisnąć przycisk OFF. Wyświetlacz jest wyłączony. Przytrzymać wciśnięty przycisk TARE i wcisnąć klawisz ON//ZERO. Na wyświetlaczu pojawi się F.1. Kern HUM: Wcisnąć Power-0. Wyświetlacz jest wyłączony. Przytrzymać wciśnięty przycisk TARE i wcisnąć klawisz Power-1. Na wyświetlaczu pojawi się F.1. Wciskać klawisz TARE, aż do pojawienia się F.4. Następnie wcisnąć przycisk MODE Pojawi się 0off albo 4off. ( Zmiana za pomocą MODE ) 0off oznacza brak automatycznego wyłączania. 4off oznacza automatyczne wyłączanie się po upływie 4 minut w przypadku nieużywania urządzenia. Wybrać żądany rodzaj wyłączania wciskając klawisz ZERO. Ustawienie zostało zapamiętane. 22

23 8 Konserwacja, Utrzymywanie urządzenia w dobrym stanie, Likwidacja 8.1 Czyszczenie Przed rozpoczęciem czyszczenia odłączyć urządzenie od napięcia sieciowego. Nie używać żadnych agresywnych środków czyszczących (rozpuszczalników, itp.), lecz szmatkę nasączoną łagodnym ługiem mydlanym. Przypilnować, aby do urządzenia nie przedostał się żaden płyn i powycierać suchą, miękką szmatką. Luźne pozostałości próbek/ proszki usunąć ostrożnie za pomocą pędzelka albo ręcznego odkurzacza. Natychmiast usunąć rozlany, rozsypany towar. 8.2 Konserwacja, Utrzymanie w dobrym stanie Użytkownik powinien postarać się o to, aby nośne komponenty były kontrolowane przez specjalistę najpóźniej w jednorocznych odstępach czasu. W zależności od warunków użytkowania może być konieczne wykonanie kontroli urządzenia w krótszych odstępach czasu, niż jeden rok. Jest tak w przypadku np. szczególnie częstego użytkowania, zwiększonego zużycia albo w przypadku wystąpienia korozji. Tylko wyszkoleni i autoryzowani przez firmę KERN technicy serwisowi mogą otworzyć urządzenie. Przed otworzeniem odłączyć urządzenie od sieci. 8.3 Utylizacja Chcąc zlikwidować opakowanie i urządzenie użytkownik musi stosować się do obowiązujących narodowych i regionalnych przepisów prawnych. 23

24 8.4 Mała pomoc w przypadku awarii W przypadku zakłócenia w przebiegu programu wagę należy na chwilę wyłączyć i odłączyć ją od sieci. Proces ważenia trzeba potem zacząć od początku. Pomoc: Zakłócenie Możliwa przyczyna Wskazane masy nie świeci się. Waga nie jest włączona. Połączenie z siecią zostało przerwane (kabel sieciowy nie jest włożony/ jest uszkodzony). Nastąpiła awaria zasilania. Wskazanie masy zmienia się nieustannie. Przeciąg/cyrkulacja powietrza Wibracje stołu/podłoża Płytka wagi styka się z ciałami obcymi. Pola elektromagnetyczne/ Ładowanie statyczne (wybrać inne miejsce ustawienia/ jeśli to możliwe, wyłączyć urządzenie zakłócające) Wynik ważenia jest jednoznaczny źle Wskaźnik wagi nie jest na zerze. Justowanie już się nie zgadza. Istnieją silne wahania temperatur. Pola elektromagnetyczne/ Ładowanie statyczne (wybrać inne miejsce ustawienia/ jeśli to możliwe, wyłączyć urządzenie zakłócające) W przypadku wystąpienia innych komunikatów zakłóceń należy wyłączyć i ponownie włączyć wagę. Jeśli komunikat błędu znów się pojawi, skontaktować się z producentem. 24
