Seria PI100 INSTRUKCJA UŻYTKOWNIKA

Transkrypt

1 Seria PI100 INSTRUKCJA UŻYTKOWNIKA

2

3 Spis treści 1. Cechy charakterystyczne Opis klawiszy Uwagi ogólne Opercje z wagą Współpraca z kasą fiskalną LEGALIZACJA... 9

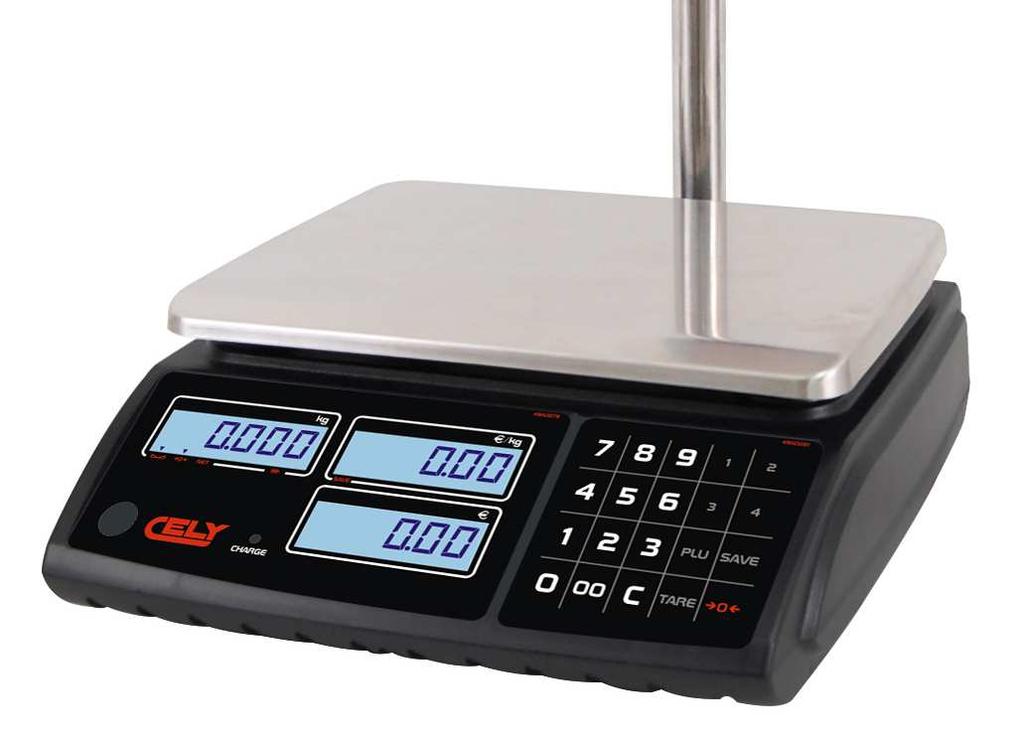

4 1. Cechy charakterystyczne Duży wyświetlacz LCD Zasilacz /akumulator Funkcja SAVE do wywołania towarów z pamięci Automatyczne podświetlanie 2. Opis klawiszy Zero zerowanie wskazań wagi przy małych odchyłkach Tare tarowanie wagi, tylko masa netto Save włączanie/wyłączanie ceny i tary w funkcji automatycznego zerowania funkcji. PLU zapamiętanie i wywoływanie ceny z pamięci wagi C usuwanie wprowadzonych danych 0~9 klawisze numeryczne do wprowadzania ceny 1~4 klawisze bezpośrednich PLU 00 klawisze do wprowadzenia podwójnego zera 3. Uwagi ogólne Jeśli poziom napięcia na akumulatorze spada nisko, zaświeci się automatycznie znacznik. Oznacza to, iż należy podłączyć wagę do zasilacza, aby naładować akumulator. Jeśli zasilacz nie będzie podłączony to waga będzie wyświetlać co 10 minut komunikat bat lo, a po ok. 50 minutach zostanie wyłączona całkowicie. Na wadze znajduje się kontrolka ładowania charge. Zielona kontrolka oznacza, że akumulator jest naładowany, a czerwona że akumulator jest ładowany. Po zaświeceniu zielonej diody należy pozostawić wagę podłączoną jeszcze przez min. 1 godzinę, aby mieć pewność że zostanie dobrze naładowana. W celu naładowania akumulatora wystarczy podłączyć zasilacz do wagi. Uruchomienie wagi nie jest konieczne. Kompletny czas ładowania akumulatora to 24 godziny. Nowe akumulatory są tylko w połowie naładowane. Przed rozpoczęciem użytkowania wagi proszę naładować akumulator według instrukcji podanych powyżej.

5 Niektóre akumulatory funkcjonują lepiej dopiero po kilkukrotnym powtórzeniu procesu ładowania (tj. rozładowanie całkowite i naładowanie całkowicie). Czas działania akumulatora zależy od wielu czynników (stan początkowy, poprawne cykle ładowania i rozładowania, temperatura pracy). Bardzo ważnym czynnikiem, wpływającym na czas pracy akumulatora jest używanie podświetlania wyświetlacza. Czas pracy na akumulatorze może być dwukrotnie dłuższy bez używania podświetlania. Waga powinna być umieszczona na stabilnej powierzchni. Należy unikać ekstremalnych temperatur. Nie wolno wystawiać wagi na bezpośrednie działanie słońca oraz umieszczać jej w pobliżu nawiewów klimatyzacyjnych. Zaleca się unikać niestabilnych powierzchni. Stół i podłoże powinny być nieruchome. Nie należy umieszczać wagi w pobliżu maszyn wywołujących drgania. Należy unikać niepewnych gniazd sieciowych. Nie wolno używać wagi w pobliżu urządzeń o wysokim poborze energii takich jak sprzęt lutowniczy albo duże silniki. Należy unikać wysokiej wilgotności, która mogłaby spowodować skraplanie. Nie wolno zanurzać wagi w wodzie lub polewać wodą. Waga powinna być utrzymywana w czystości i powinna być sucha. Zaleca się unikać przeciągów, powstałych np. pod wpływem działania wentylatora, czy otwartych drzwi. Nie wolno umieszczać wagi zbyt blisko otwartego okna. Nie można niczego kłaść na wagę, jeśli nie jest włączona. Nie wolno obciążać wagi masą większą niż maksymalna dopuszczona (pojawia się wtedy komunikat ol=overload). Nie wolno rzucać towarów na szalkę (należy kłaść delikatnie). Po włączeniu wagi należy odczekać ok. 15 minut w celu rozgrzania wagi i ustabilizowania wskazań.

6 4. Opercje z wagą 4.1. Zerowanie Jeśli na szalce nie ma towaru i waga nie wskazuje zera, naciśnij klawisz w celu ręcznego zerowania wagi. Kiedy punkt zero zostanie osiągnięty na wyświetlaczu pokaże się wskaźnik zero. Jeśli wskazanie masy przekroczy 10% maksymalnego obciążenia to zerowanie takie nie będzie możliwe. Wagi są udostępniane z możliwością ręcznego wyzerowania w celu rozwiązania drobnych problemów z odchyleniami wagi lub nagromadzeniem materiałów na szalce Tarowanie Umieść pojemnik (tarę) na szalce a pokaże się wartość masy tego pojemnika. Wciśnij TARE w celu wytarowania wagi. Masa, która pojawi się na wyświetlaczu zostanie zapisana jako wartość tary. W tym momencie zostanie aktywowany wskaźnik masy net a wskaźnik masy będzie wskazywał 0.000kg. Po zdjęciu pojemnika z szalki wyświetli się ujemna masa wskazująca wartość tary. Aby wykasować tarę należy ponownie nacisnąć klawisz TARE (w momencie wyświetlania masy ujemnej). Tara może być wyzerowana jeśli wartość masy ujemnej po zdjęciu towaru jest równa wartości w momencie naciskania tary Ważenie Połóż towar na szalce Odczekaj, aż zapali się znacznik stabilności Odczytaj wartość Unikaj przeciążenia. Jeśli pojawi się ol zredukuj masę 4.4. Wprowadzenie ceny Upewnij się, ze szalka jest pusta i na wyświetlaczu jest zero Połóż towar na szalce Wprowadź cenę używając klawiszy numerycznych. Należność wyświetli się automatycznie

7 4.5. Pamięć cen Waga PI100 może zapamiętać 10 cen, które mogą być wywoływane za pomocą klawiszy numerycznych od 0 do 9. Dodatkowo 4 ceny mogą być zapamiętane i wywoływane za pomocą klawiszy bezpośrednich Zapisywanie cen Wprowadź cenę za kilogram Naciśnij i przytrzymaj klawisz, waga wyświetli Save pos ps 0-9 Naciśnij odpowiedni klawisz, pod którym ma być zapamiętana cena. Jeśli cena ma być zapamiętana pod klawiszem bezpośrednim, naciśnij i przytrzymaj dany klawisz bezpośredni. Plu saved 4.7. Wywołanie PLU z pamięci Aby wywołać cenę z pamięci należy nacisnąć klawisz PLU. Na wyświetlaczu pojawi się: load pos ps 0-9 Naciśnij odpowiedni klawisz odpowiadający zapamiętanej cenie Na wyświetlaczu pojawi się zapamiętana cena. Połóż towar na szalce. Należność będzie wyświetlona automatycznie. W przypadku klawiszy bezpośrednich wystarczy nacisnąć dany klawisz.

8 4.8. Podświetlenie wyświetlacza LCD Na wadze można wybrać jedną z opcji podświetlania wyświetlacza. Naciśnij i przytrzymaj klawisz 00, aż na wyświetlaczu pojawi się: Blset mode auto Naciśnij klawisz szybkiej obsługi 4 aby wybrać jedną z 3 opcji podświetlania: On- podświetlenie jest włączone cały czas Off- podświetlenie jest wyłączone cały czas Auto- podświetlenie włączy się samoczynnie, gdy wskazanie masy będzie różne od zera i wyłączy się, gdy waga będzie wskazywać zero. Zatwierdzić klawiszem TARE Automatyczne zerowanie ceny Waga może pamiętać wprowadzoną cenę lub zerować po zdjęciu towaru. Klawisz SAVE służy do przełączania trybu zapamiętania lub kasowania ceny. Gdy na wyświetlaczu podświetlone jest SAVE oznacza to, że po zdjęciu towaru cena towaru nadal będzie zachowana.

9 5. Współpraca z kasą fiskalną Waga współpracuje z kasami fiskalnymi lub komputerami i ma domyślnie ustawiony protokół (Apollo) do współpracy z kasami Novitus. Jeśli zajdzie potrzeba zmiany protokołu (lub sprawdzenia) to należy: Włączyć wagę i podczas odliczania testowego nacisnąć i przytrzymać klawisz TARE. Wyświetli się pn i należy wprowadzić 0000 i zatwierdzić TARE. Klawiszami szybkiej obsługi 2 i 4 wybrać funkcję F11 RS232/mode. Tu należy wybrać oczekiwany protokół (dla kas Novitus jest to protokół Apollo zwany również jako AP1/Angel/Samusng/Dibal i zatwierdzić TARE). Wyjście z programowania dokonuje się klawiszem ZERO. Schemat kabla komunikacyjnego pomiędzy wagą PI100 a kasą fiskalną lub komputerem 6. LEGALIZACJA Wszystkie wagi oferowane przez NOVITUS posiadają legalizację. Oznacza to, że wagi mogą być używane w rozliczeniach handlowych. Każda waga ma swój określony sposób znakowania cech legalizacyjnych. Dla wag SPC jest to: 1. Tabliczka znamionowa z pełną informacją o wartościach metrologicznych (model wagi, nr numer seryjny, zatwierdzenie typu, masa maksymalna i minimalna, działka, tara) 2. Znak CE z rokiem legalizacji (np.18=2018r.) i z numerem jednostki certyfikującej (np. 0122) 3. Znak M 4. Dwie plomby od spodu wagi zabezpieczające przed rozkręceniem lub użyciem klawisza kalibracyjnego.

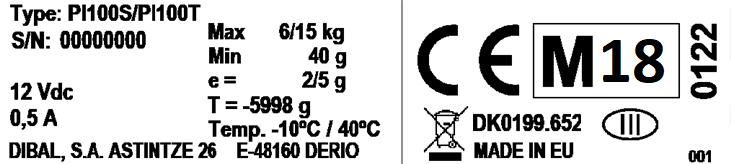

10 Przykładowa tabliczka znamionowa Producent zastrzega sobie prawo do wprowadzanie zmian w instrukcji bez wcześniejszego uprzedzenia

11 Deklaracja zgodności SERIA PI100

12 Oferta NOVITUS obejmuje: Comp S.A oddział nowy sącz Novitus-centrum technologii sprzedaży nowy sącz ul. Nawojowska 118 Tel. (018) fax (018) Pomoc techniczna w zakresie wag: (018) INFO@NOVITUS.PL infolinia:
