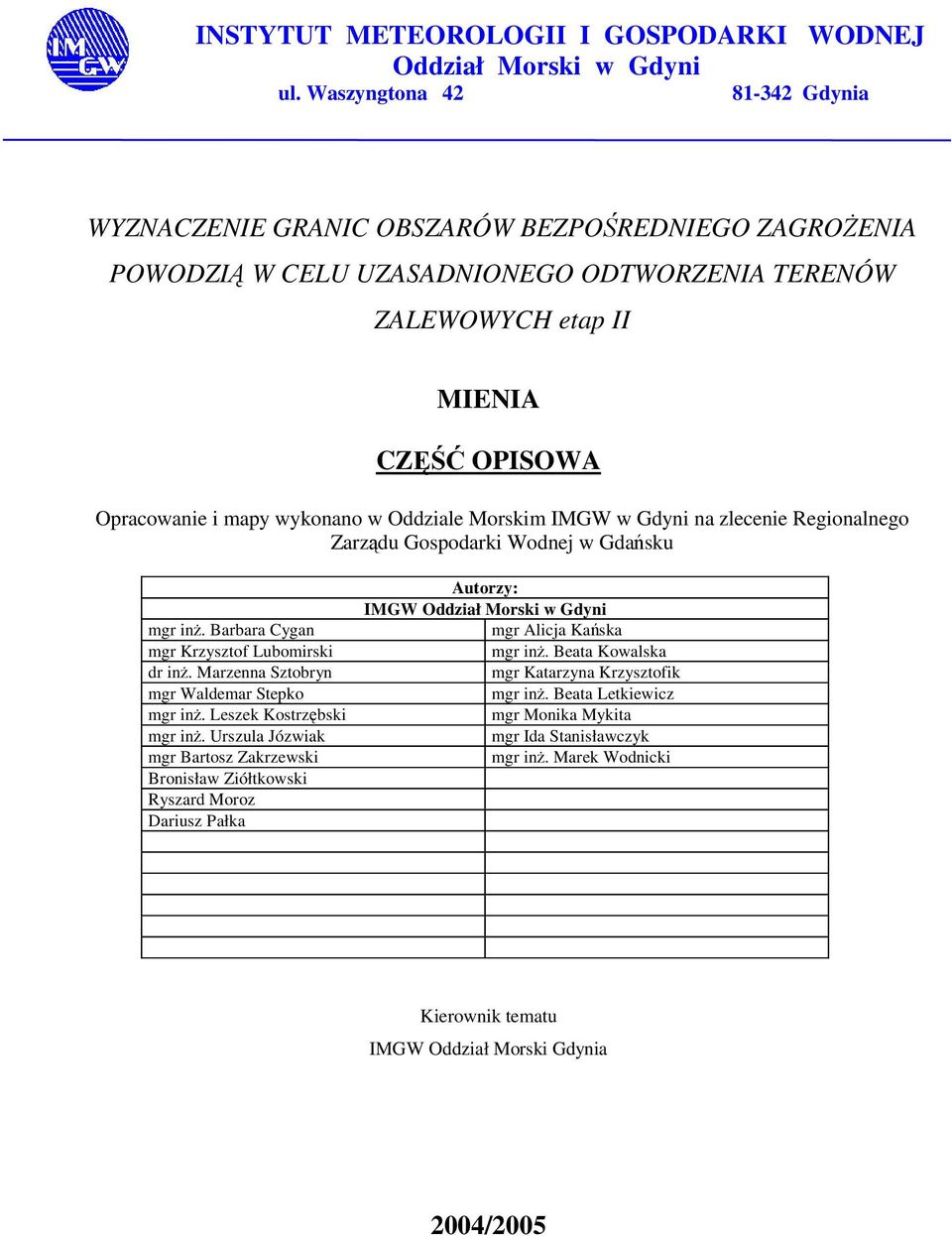

1 INSTYTUT METEOROLOGII I GOSPODARKI WODNEJ Oddział Morski w Gdyni ul. Waszyngtona Gdynia WYZNACZENIE GRANIC OBSZARÓW BEZPOREDNIEGO ZAGROENIA POWODZI W CELU UZASADNIONEGO ODTWORZENIA TERENÓW ZALEWOWYCH etap II MIENIA CZ OPISOWA Opracowanie i mapy wykonano w Oddziale Morskim IMGW w Gdyni na zlecenie Regionalnego Zarzdu Gospodarki Wodnej w Gdasku mgr in. Barbara Cygan mgr Krzysztof Lubomirski dr in. Marzenna Sztobryn mgr Waldemar Stepko mgr in. Leszek Kostrzbski mgr in. Urszula Józwiak mgr Bartosz Zakrzewski Bronisław Ziółtkowski Ryszard Moroz Dariusz Pałka Autorzy: IMGW Oddział Morski w Gdyni mgr Alicja Kaska mgr in. Beata Kowalska mgr Katarzyna Krzysztofik mgr in. Beata Letkiewicz mgr Monika Mykita mgr Ida Stanisławczyk mgr in. Marek Wodnicki Kierownik tematu IMGW Oddział Morski Gdynia 2004/2005

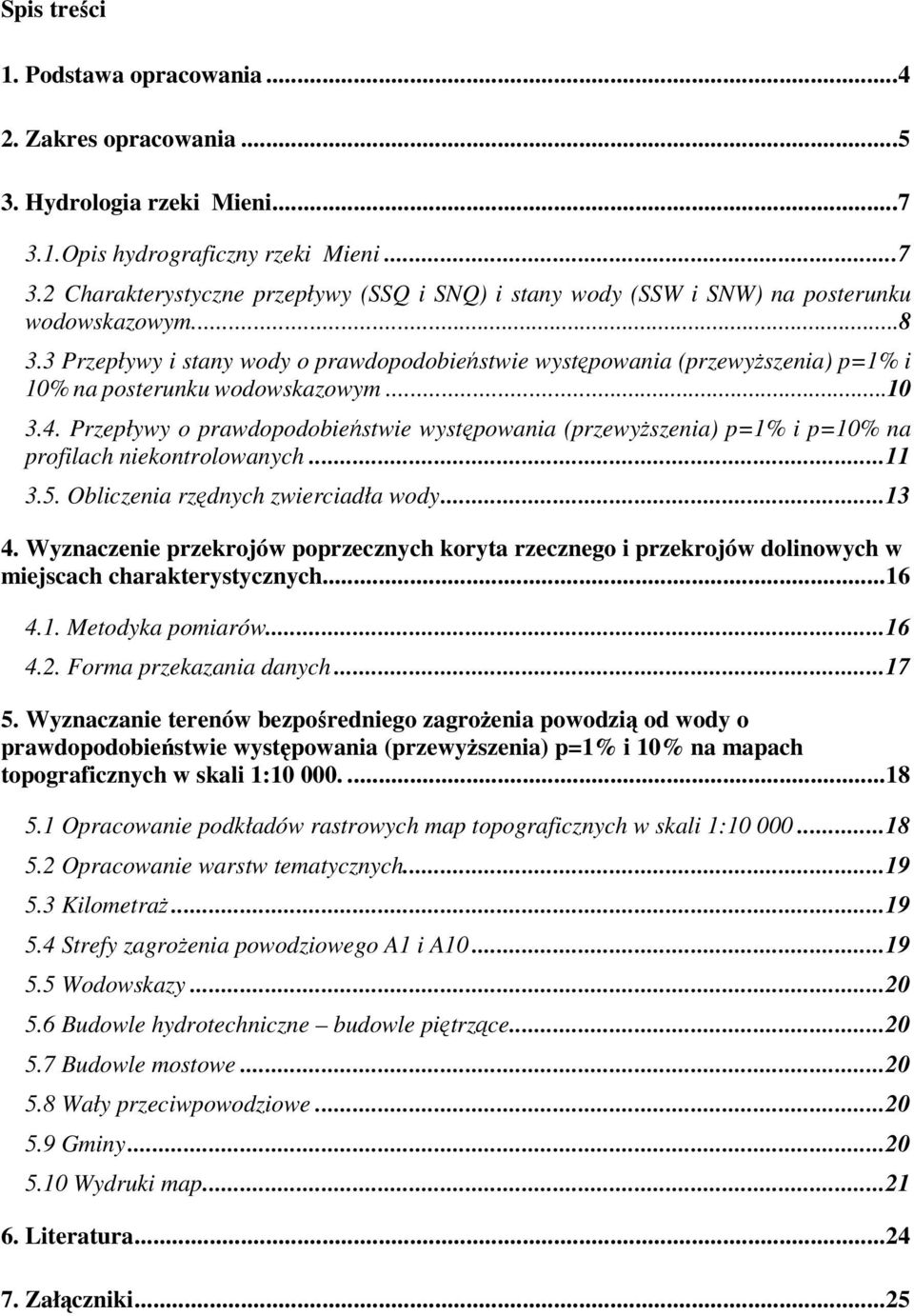

2 Spis treci 1. Podstawa opracowania Zakres opracowania Hydrologia rzeki Mieni Opis hydrograficzny rzeki Mieni Charakterystyczne przepływy (SSQ i SNQ) i stany wody (SSW i SNW) na posterunku wodowskazowym Przepływy i stany wody o prawdopodobiestwie wystpowania (przewyszenia) p=1% i 10% na posterunku wodowskazowym Przepływy o prawdopodobiestwie wystpowania (przewyszenia) p=1% i p=10% na profilach niekontrolowanych Obliczenia rzdnych zwierciadła wody Wyznaczenie przekrojów poprzecznych koryta rzecznego i przekrojów dolinowych w miejscach charakterystycznych Metodyka pomiarów Forma przekazania danych Wyznaczanie terenów bezporedniego zagroenia powodzi od wody o prawdopodobiestwie wystpowania (przewyszenia) p=1% i 10% na mapach topograficznych w skali 1: Opracowanie podkładów rastrowych map topograficznych w skali 1: Opracowanie warstw tematycznych Kilometra Strefy zagroenia powodziowego A1 i A Wodowskazy Budowle hydrotechniczne budowle pitrzce Budowle mostowe Wały przeciwpowodziowe Gminy Wydruki map Literatura Załczniki...25

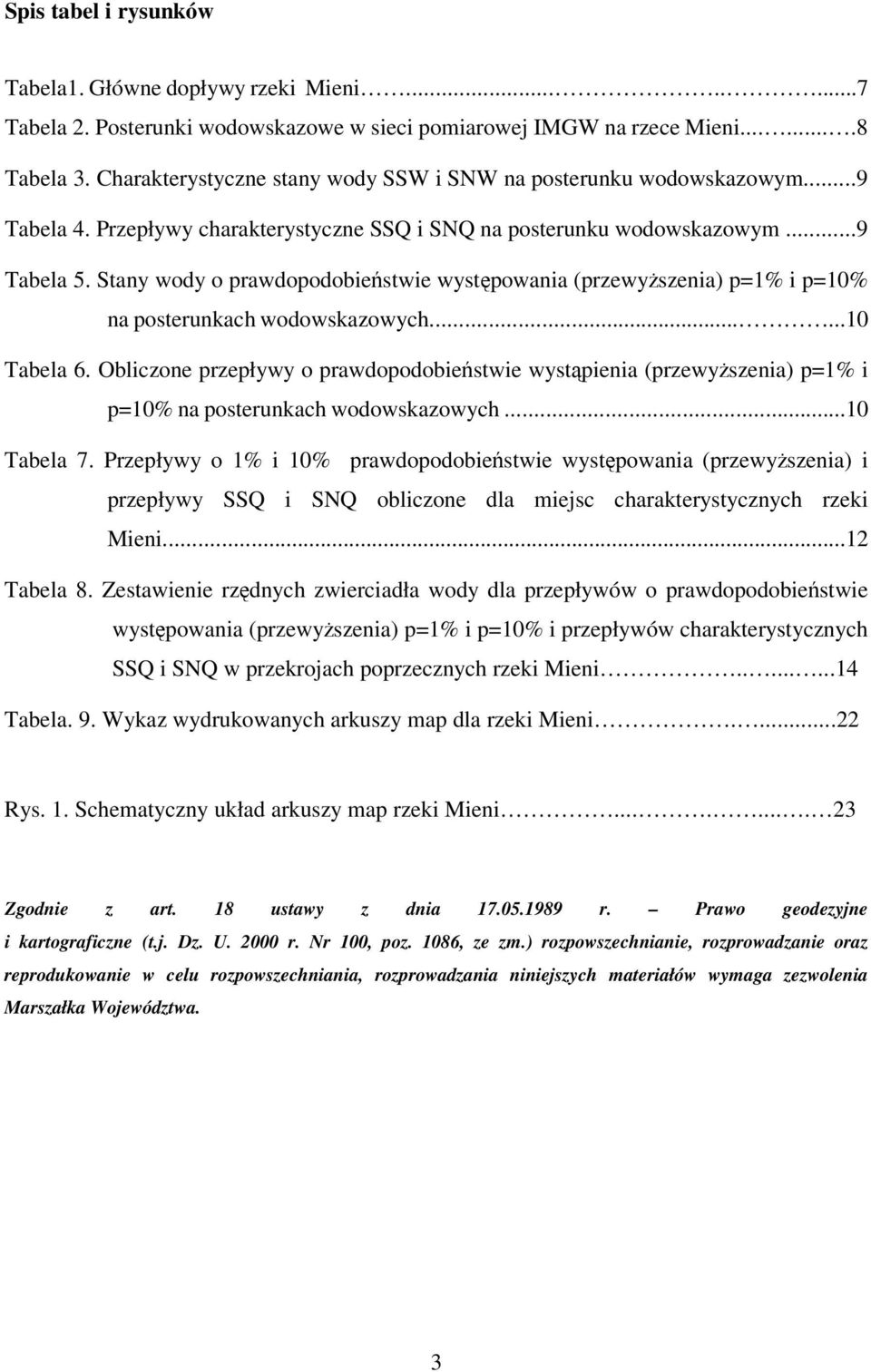

3 Spis tabel i rysunków Tabela1. Główne dopływy rzeki Mieni Tabela 2. Posterunki wodowskazowe w sieci pomiarowej IMGW na rzece Mieni Tabela 3. Charakterystyczne stany wody SSW i SNW na posterunku wodowskazowym...9 Tabela 4. Przepływy charakterystyczne SSQ i SNQ na posterunku wodowskazowym...9 Tabela 5. Stany wody o prawdopodobiestwie wystpowania (przewyszenia) p=1% i p=10% na posterunkach wodowskazowych Tabela 6. Obliczone przepływy o prawdopodobiestwie wystpienia (przewyszenia) p=1% i p=10% na posterunkach wodowskazowych...10 Tabela 7. Przepływy o 1% i 10% prawdopodobiestwie wystpowania (przewyszenia) i przepływy SSQ i SNQ obliczone dla miejsc charakterystycznych rzeki Mieni...12 Tabela 8. Zestawienie rzdnych zwierciadła wody dla przepływów o prawdopodobiestwie wystpowania (przewyszenia) p=1% i p=10% i przepływów charakterystycznych SSQ i SNQ w przekrojach poprzecznych rzeki Mieni Tabela. 9. Wykaz wydrukowanych arkuszy map dla rzeki Mieni Rys. 1. Schematyczny układ arkuszy map rzeki Mieni Zgodnie z art. 18 ustawy z dnia r. Prawo geodezyjne i kartograficzne (t.j. Dz. U r. Nr 100, poz. 1086, ze zm.) rozpowszechnianie, rozprowadzanie oraz reprodukowanie w celu rozpowszechniania, rozprowadzania niniejszych materiałów wymaga zezwolenia Marszałka Województwa. 3

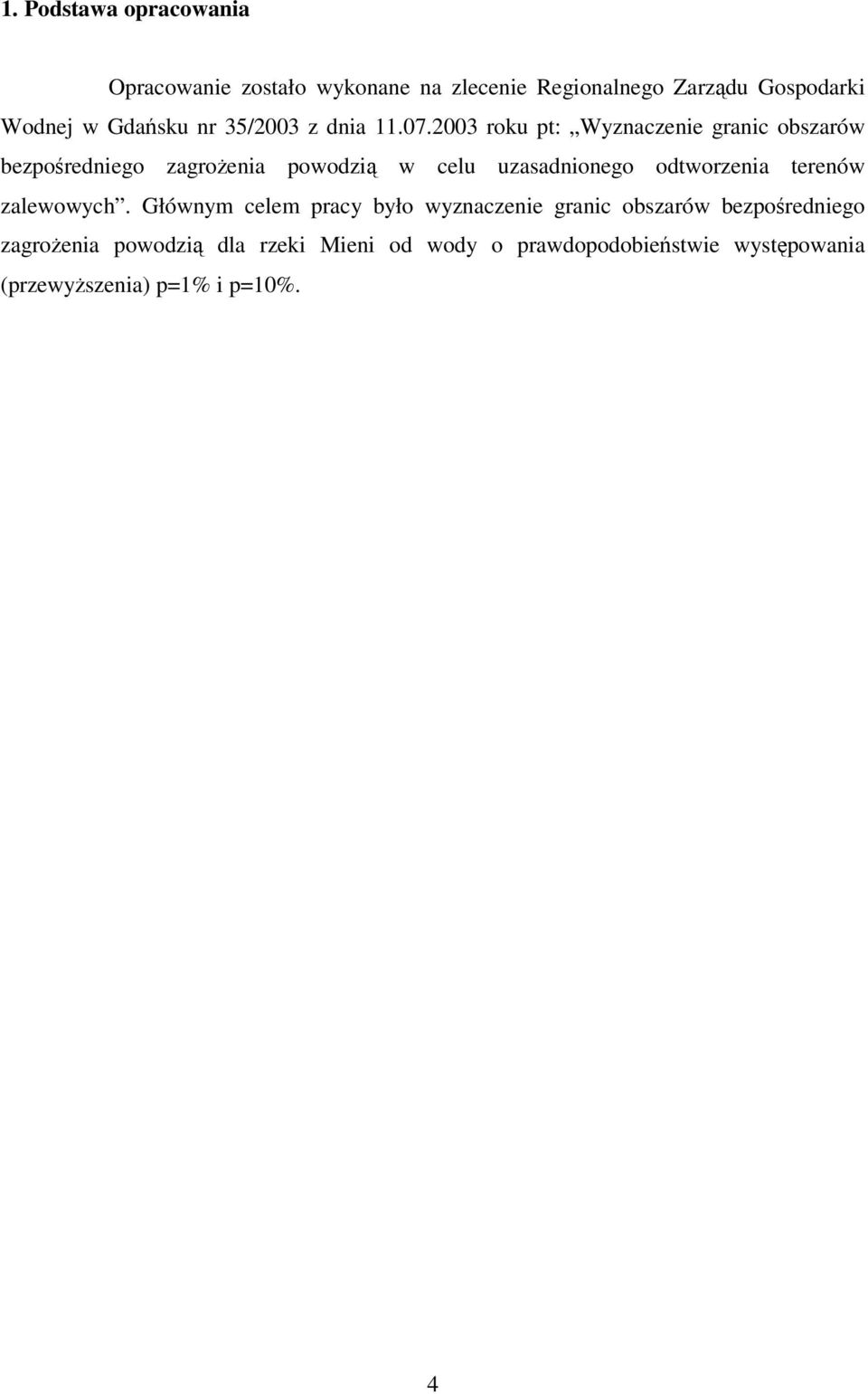

4 1. Podstawa opracowania Opracowanie zostało wykonane na zlecenie Regionalnego Zarzdu Gospodarki Wodnej w Gdasku nr 35/2003 z dnia roku pt: Wyznaczenie granic obszarów bezporedniego zagroenia powodzi w celu uzasadnionego odtworzenia terenów zalewowych. Głównym celem pracy było wyznaczenie granic obszarów bezporedniego zagroenia powodzi dla rzeki Mieni od wody o prawdopodobiestwie wystpowania (przewyszenia) p=1% i p=10%. 4

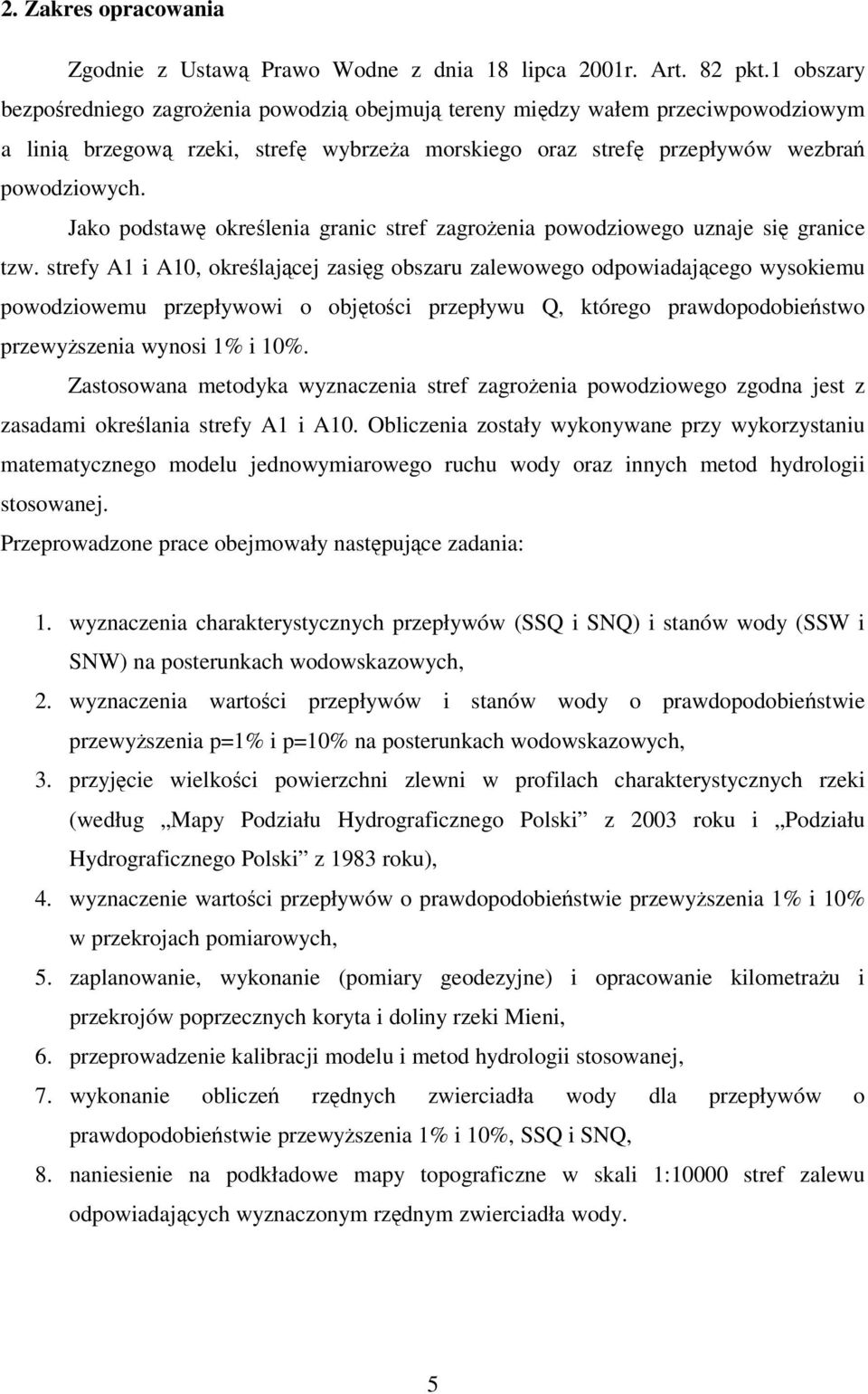

5 2. Zakres opracowania Zgodnie z Ustaw Prawo Wodne z dnia 18 lipca 2001r. Art. 82 pkt.1 obszary bezporedniego zagroenia powodzi obejmuj tereny midzy wałem przeciwpowodziowym a lini brzegow rzeki, stref wybrzea morskiego oraz stref przepływów wezbra powodziowych. Jako podstaw okrelenia granic stref zagroenia powodziowego uznaje si granice tzw. strefy A1 i A10, okrelajcej zasig obszaru zalewowego odpowiadajcego wysokiemu powodziowemu przepływowi o objtoci przepływu Q, którego prawdopodobiestwo przewyszenia wynosi 1% i 10%. Zastosowana metodyka wyznaczenia stref zagroenia powodziowego zgodna jest z zasadami okrelania strefy A1 i A10. Obliczenia zostały wykonywane przy wykorzystaniu matematycznego modelu jednowymiarowego ruchu wody oraz innych metod hydrologii stosowanej. Przeprowadzone prace obejmowały nastpujce zadania: 1. wyznaczenia charakterystycznych przepływów (SSQ i SNQ) i stanów wody (SSW i SNW) na posterunkach wodowskazowych, 2. wyznaczenia wartoci przepływów i stanów wody o prawdopodobiestwie przewyszenia p=1% i p=10% na posterunkach wodowskazowych, 3. przyjcie wielkoci powierzchni zlewni w profilach charakterystycznych rzeki (według Mapy Podziału Hydrograficznego Polski z 2003 roku i Podziału Hydrograficznego Polski z 1983 roku), 4. wyznaczenie wartoci przepływów o prawdopodobiestwie przewyszenia 1% i 10% w przekrojach pomiarowych, 5. zaplanowanie, wykonanie (pomiary geodezyjne) i opracowanie kilometrau i przekrojów poprzecznych koryta i doliny rzeki Mieni, 6. przeprowadzenie kalibracji modelu i metod hydrologii stosowanej, 7. wykonanie oblicze rzdnych zwierciadła wody dla przepływów o prawdopodobiestwie przewyszenia 1% i 10%, SSQ i SNQ, 8. naniesienie na podkładowe mapy topograficzne w skali 1:10000 stref zalewu odpowiadajcych wyznaczonym rzdnym zwierciadła wody. 5

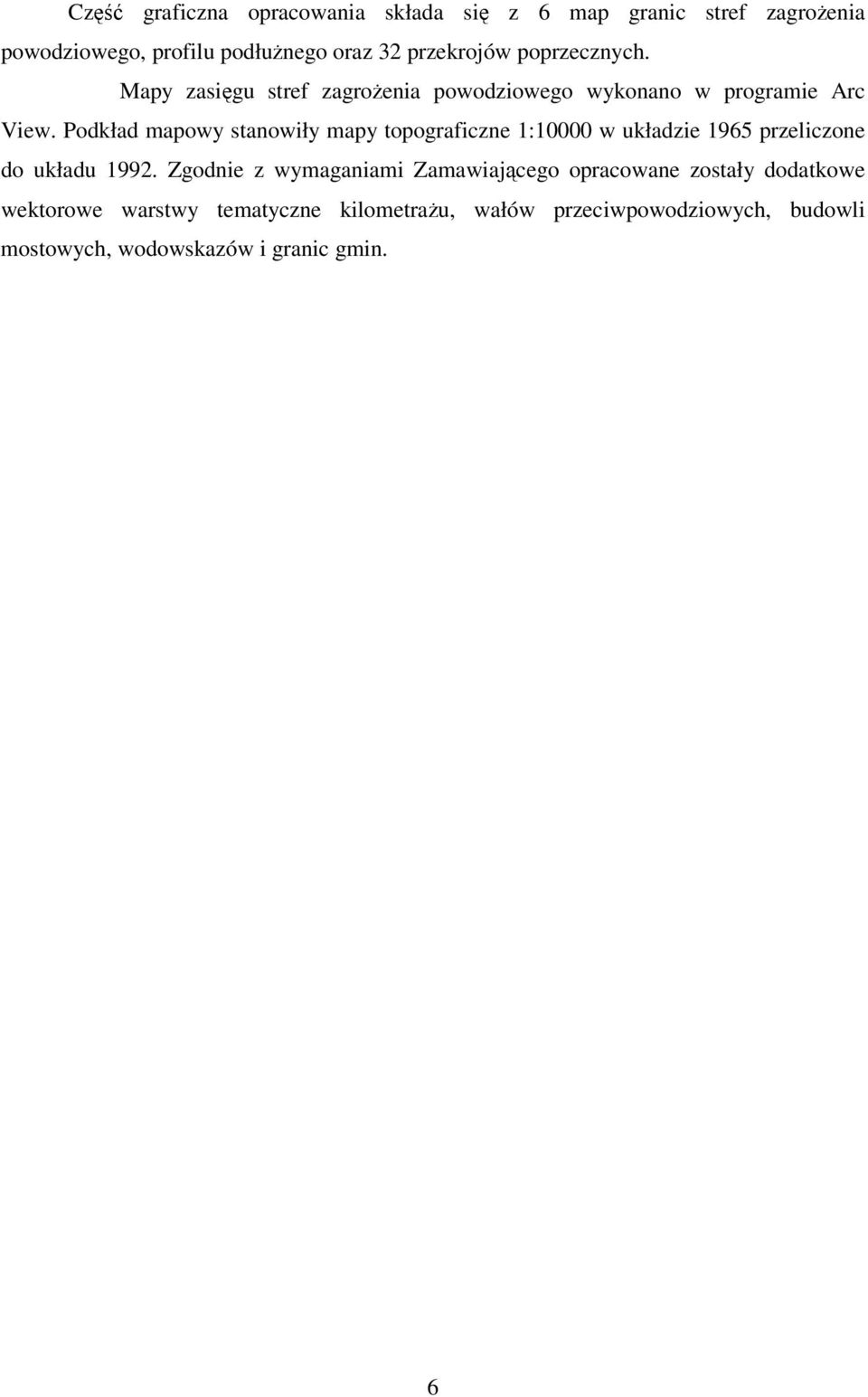

6 Cz graficzna opracowania składa si z 6 map granic stref zagroenia powodziowego, profilu podłunego oraz 32 przekrojów poprzecznych. Mapy zasigu stref zagroenia powodziowego wykonano w programie Arc View. Podkład mapowy stanowiły mapy topograficzne 1:10000 w układzie 1965 przeliczone do układu Zgodnie z wymaganiami Zamawiajcego opracowane zostały dodatkowe wektorowe warstwy tematyczne kilometrau, wałów przeciwpowodziowych, budowli mostowych, wodowskazów i granic gmin. 6

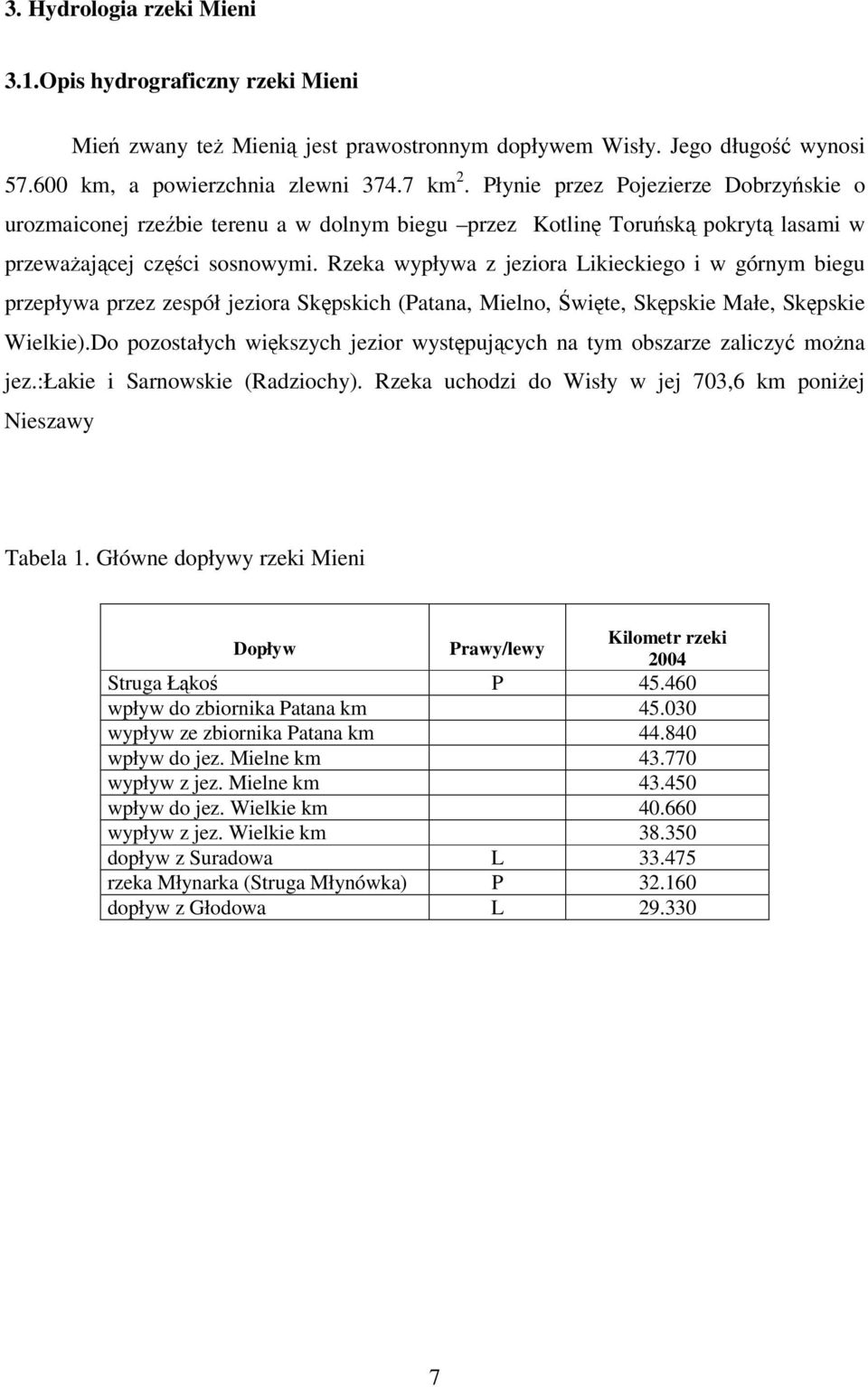

7 3. Hydrologia rzeki Mieni 3.1.Opis hydrograficzny rzeki Mieni Mie zwany te Mieni jest prawostronnym dopływem Wisły. Jego długo wynosi km, a powierzchnia zlewni km 2. Płynie przez Pojezierze Dobrzyskie o urozmaiconej rzebie terenu a w dolnym biegu przez Kotlin Torusk pokryt lasami w przewaajcej czci sosnowymi. Rzeka wypływa z jeziora Likieckiego i w górnym biegu przepływa przez zespół jeziora Skpskich (Patana, Mielno, wite, Skpskie Małe, Skpskie Wielkie).Do pozostałych wikszych jezior wystpujcych na tym obszarze zaliczy mona jez.:łakie i Sarnowskie (Radziochy). Rzeka uchodzi do Wisły w jej 703,6 km poniej Nieszawy Tabela 1. Główne dopływy rzeki Mieni Dopływ Prawy/lewy Kilometr rzeki 2004 Struga Łko P wpływ do zbiornika Patana km wypływ ze zbiornika Patana km wpływ do jez. Mielne km wypływ z jez. Mielne km wpływ do jez. Wielkie km wypływ z jez. Wielkie km dopływ z Suradowa L rzeka Młynarka (Struga Młynówka) P dopływ z Głodowa L

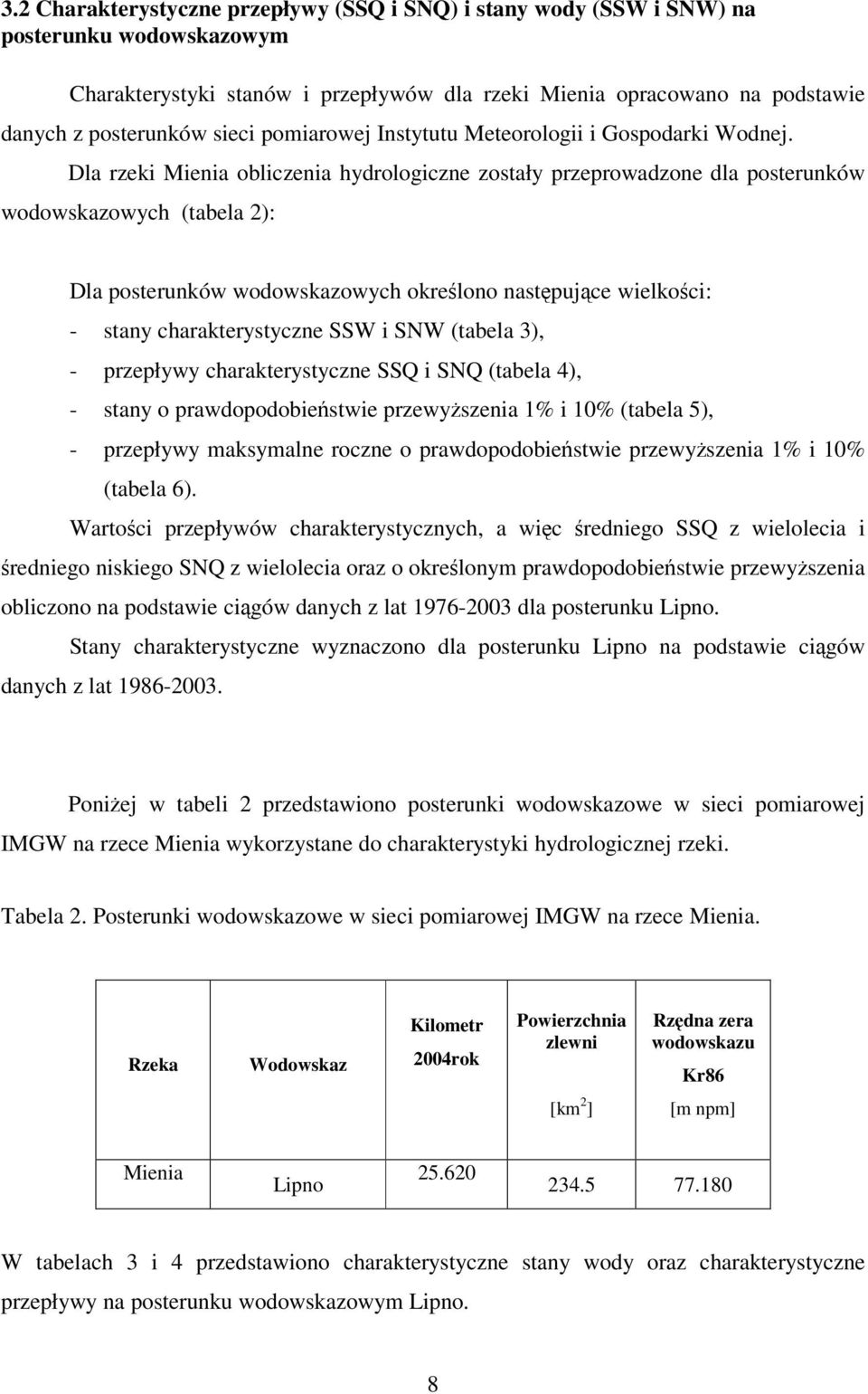

8 3.2 Charakterystyczne przepływy (SSQ i SNQ) i stany wody (SSW i SNW) na posterunku wodowskazowym Charakterystyki stanów i przepływów dla rzeki Mienia opracowano na podstawie danych z posterunków sieci pomiarowej Instytutu Meteorologii i Gospodarki Wodnej. Dla rzeki Mienia obliczenia hydrologiczne zostały przeprowadzone dla posterunków wodowskazowych (tabela 2): Dla posterunków wodowskazowych okrelono nastpujce wielkoci: - stany charakterystyczne SSW i SNW (tabela 3), - przepływy charakterystyczne SSQ i SNQ (tabela 4), - stany o prawdopodobiestwie przewyszenia 1% i 10% (tabela 5), - przepływy maksymalne roczne o prawdopodobiestwie przewyszenia 1% i 10% (tabela 6). Wartoci przepływów charakterystycznych, a wic redniego SSQ z wielolecia i redniego niskiego SNQ z wielolecia oraz o okrelonym prawdopodobiestwie przewyszenia obliczono na podstawie cigów danych z lat dla posterunku Lipno. Stany charakterystyczne wyznaczono dla posterunku Lipno na podstawie cigów danych z lat Poniej w tabeli 2 przedstawiono posterunki wodowskazowe w sieci pomiarowej IMGW na rzece Mienia wykorzystane do charakterystyki hydrologicznej rzeki. Tabela 2. Posterunki wodowskazowe w sieci pomiarowej IMGW na rzece Mienia. Rzeka Wodowskaz Kilometr 2004rok Powierzchnia zlewni Rzdna zera wodowskazu Kr86 [km 2 ] [m npm] Mienia Lipno W tabelach 3 i 4 przedstawiono charakterystyczne stany wody oraz charakterystyczne przepływy na posterunku wodowskazowym Lipno. 8

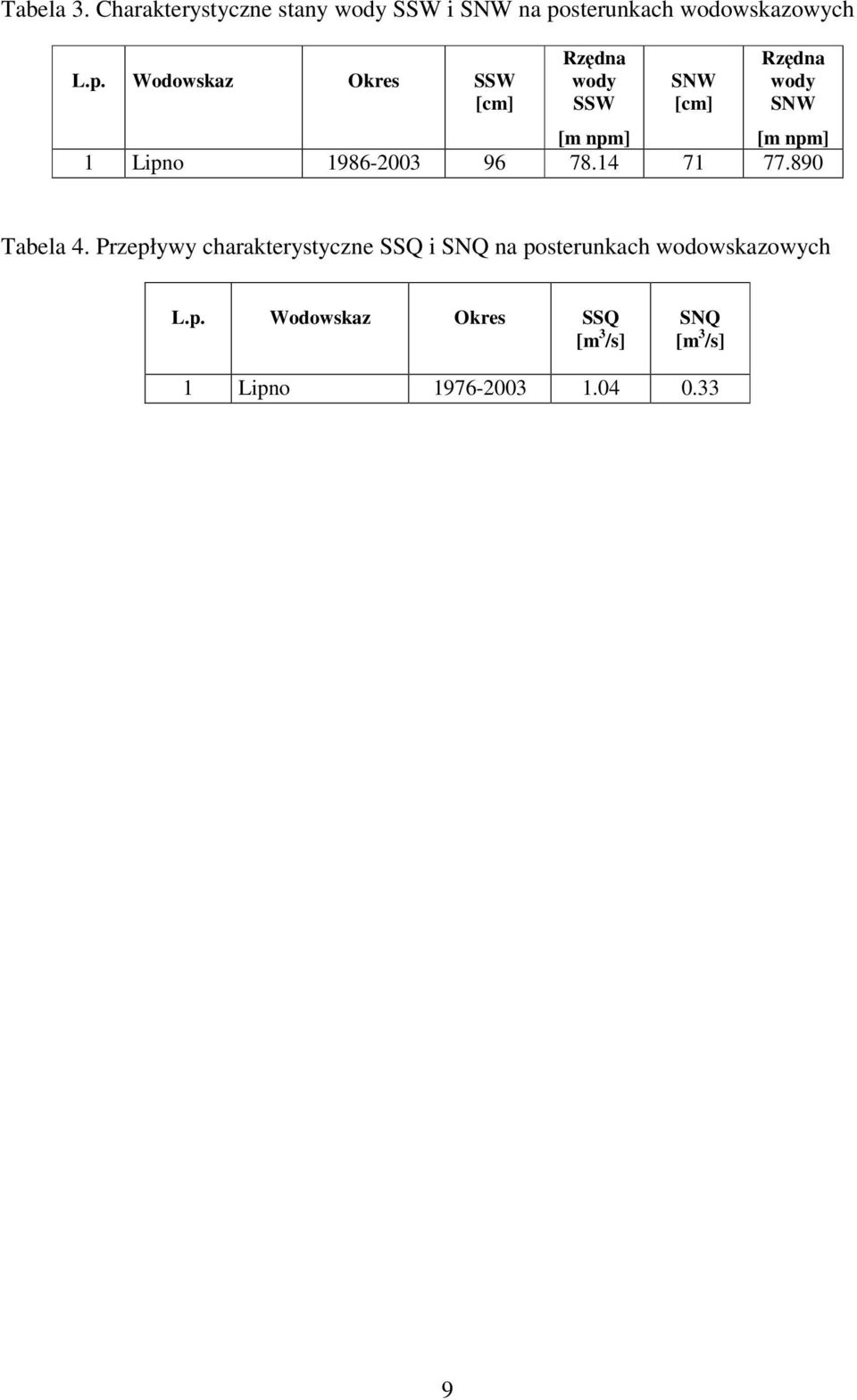

9 Tabela 3. Charakterystyczne stany wody SSW i SNW na posterunkach wodowskazowych L.p. Wodowskaz Okres SSW [cm] Rzdna wody SSW SNW [cm] Rzdna wody SNW [m npm] [m npm] 1 Lipno Tabela 4. Przepływy charakterystyczne SSQ i SNQ na posterunkach wodowskazowych L.p. Wodowskaz Okres SSQ [m 3 /s] SNQ [m 3 /s] 1 Lipno

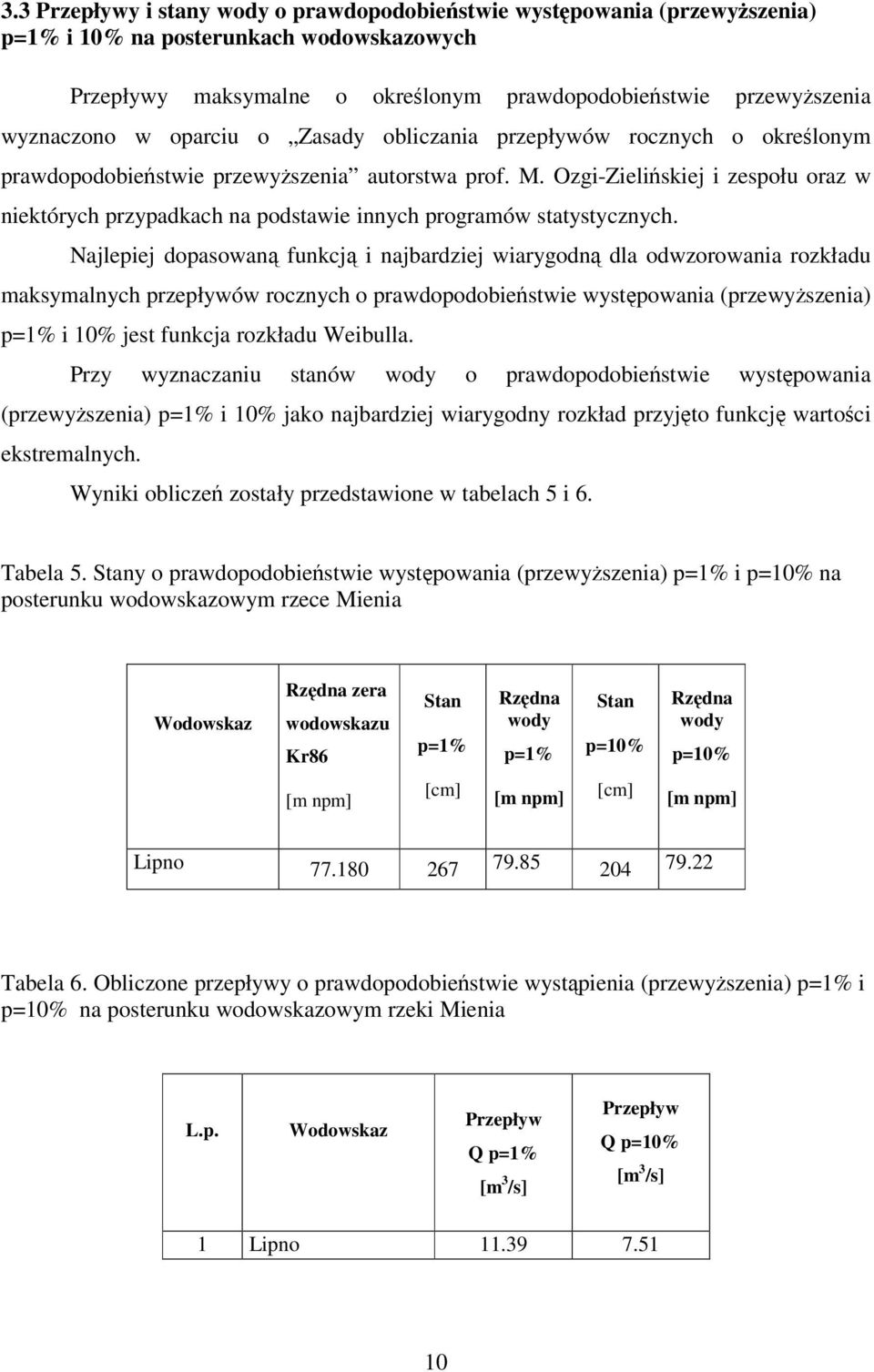

10 3.3 Przepływy i stany wody o prawdopodobiestwie wystpowania (przewyszenia) p=1% i 10% na posterunkach wodowskazowych Przepływy maksymalne o okrelonym prawdopodobiestwie przewyszenia wyznaczono w oparciu o Zasady obliczania przepływów rocznych o okrelonym prawdopodobiestwie przewyszenia autorstwa prof. M. Ozgi-Zieliskiej i zespołu oraz w niektórych przypadkach na podstawie innych programów statystycznych. Najlepiej dopasowan funkcj i najbardziej wiarygodn dla odwzorowania rozkładu maksymalnych przepływów rocznych o prawdopodobiestwie wystpowania (przewyszenia) p=1% i 10% jest funkcja rozkładu Weibulla. Przy wyznaczaniu stanów wody o prawdopodobiestwie wystpowania (przewyszenia) p=1% i 10% jako najbardziej wiarygodny rozkład przyjto funkcj wartoci ekstremalnych. Wyniki oblicze zostały przedstawione w tabelach 5 i 6. Tabela 5. Stany o prawdopodobiestwie wystpowania (przewyszenia) p=1% i p=10% na posterunku wodowskazowym rzece Mienia Wodowskaz Rzdna zera wodowskazu Kr86 Stan p=1% Rzdna wody p=1% Stan p=10% Rzdna wody p=10% [m npm] [cm] [m npm] [cm] [m npm] Lipno Tabela 6. Obliczone przepływy o prawdopodobiestwie wystpienia (przewyszenia) p=1% i p=10% na posterunku wodowskazowym rzeki Mienia L.p. Wodowskaz Przepływ Q p=1% [m 3 /s] Przepływ Q p=10% [m 3 /s] 1 Lipno

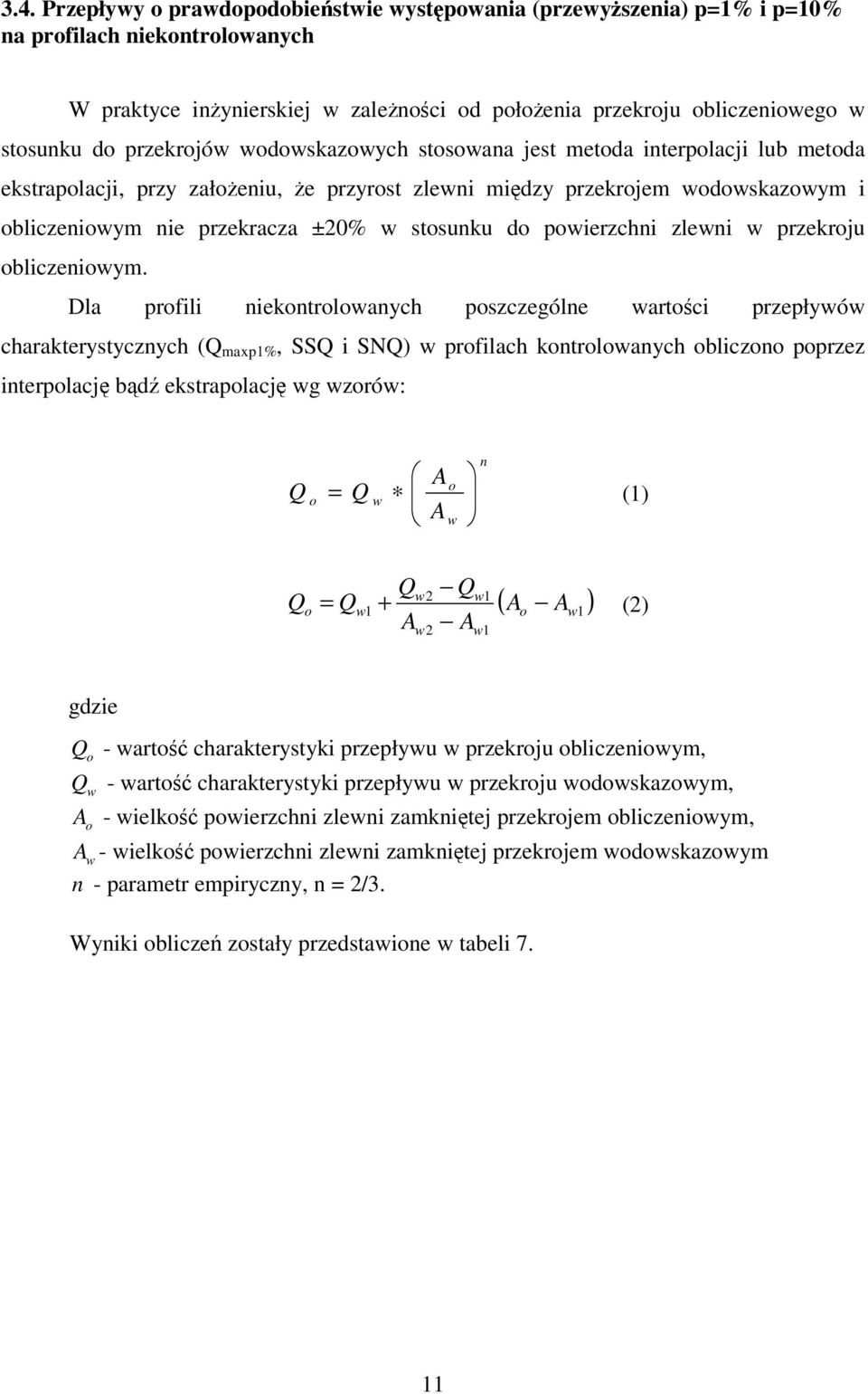

11 3.4. Przepływy o prawdopodobiestwie wystpowania (przewyszenia) p=1% i p=10% na profilach niekontrolowanych W praktyce inynierskiej w zalenoci od połoenia przekroju obliczeniowego w stosunku do przekrojów wodowskazowych stosowana jest metoda interpolacji lub metoda ekstrapolacji, przy załoeniu, e przyrost zlewni midzy przekrojem wodowskazowym i obliczeniowym nie przekracza ±20% w stosunku do powierzchni zlewni w przekroju obliczeniowym. Dla profili niekontrolowanych poszczególne wartoci przepływów charakterystycznych (Q maxp1%, SSQ i SNQ) w profilach kontrolowanych obliczono poprzez interpolacj bd ekstrapolacj wg wzorów: Q o A n o = Q w A (1) w Q o Q Q = Q + ( A A ) (2) w2 w1 w1 o w1 Aw 2 Aw 1 gdzie Q o - warto charakterystyki przepływu w przekroju obliczeniowym, Q - warto charakterystyki przepływu w przekroju wodowskazowym, w A - wielko powierzchni zlewni zamknitej przekrojem obliczeniowym, o Aw - wielko powierzchni zlewni zamknitej przekrojem wodowskazowym n - parametr empiryczny, n = 2/3. Wyniki oblicze zostały przedstawione w tabeli 7. 11

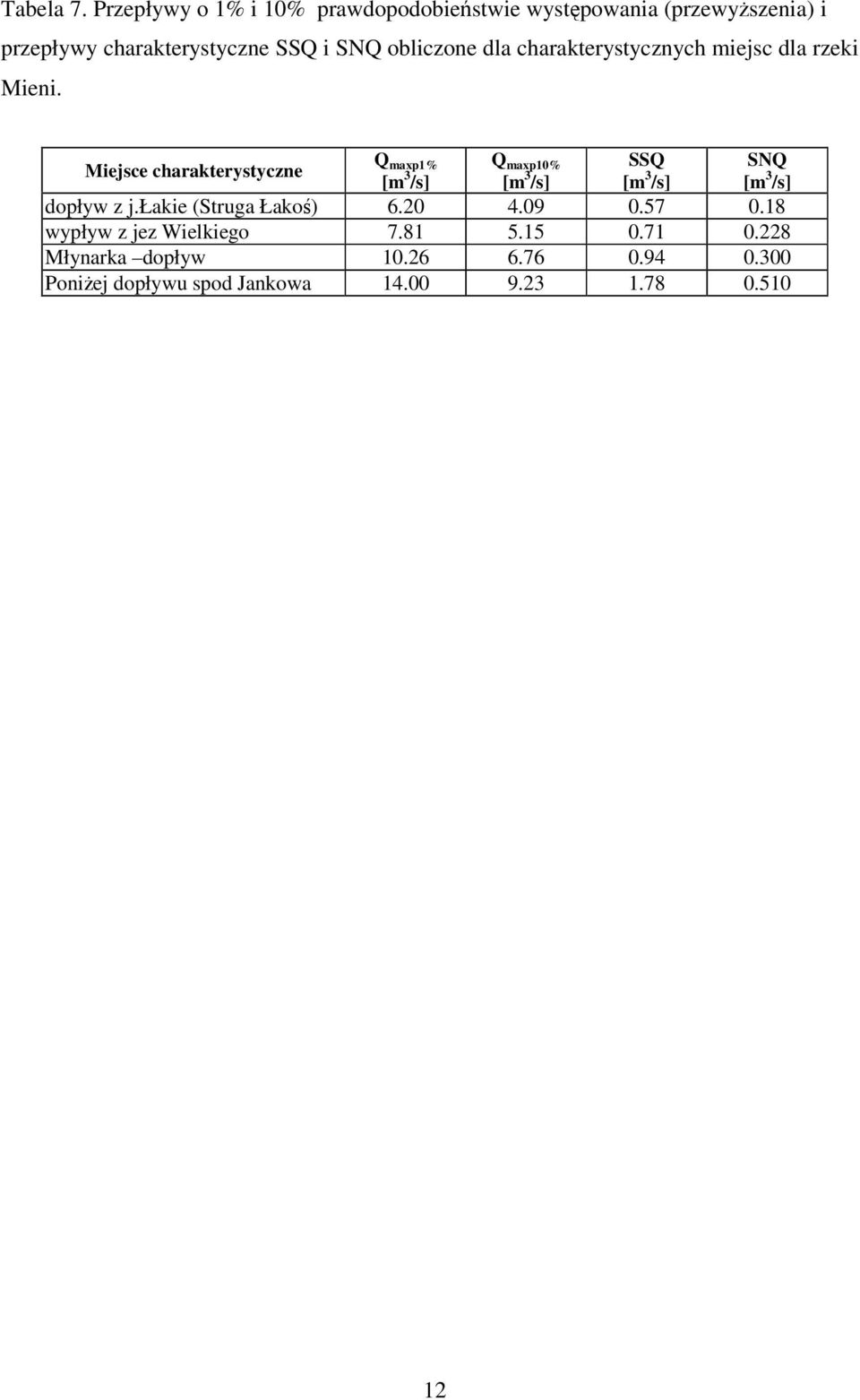

12 Tabela 7. Przepływy o 1% i 10% prawdopodobiestwie wystpowania (przewyszenia) i przepływy charakterystyczne SSQ i SNQ obliczone dla charakterystycznych miejsc dla rzeki Mieni. Miejsce charakterystyczne Q maxp1% Q maxp10% SSQ SNQ [m 3 /s] [m 3 /s] [m 3 /s] [m 3 /s] dopływ z j.łakie (Struga Łako) wypływ z jez Wielkiego Młynarka dopływ Poniej dopływu spod Jankowa

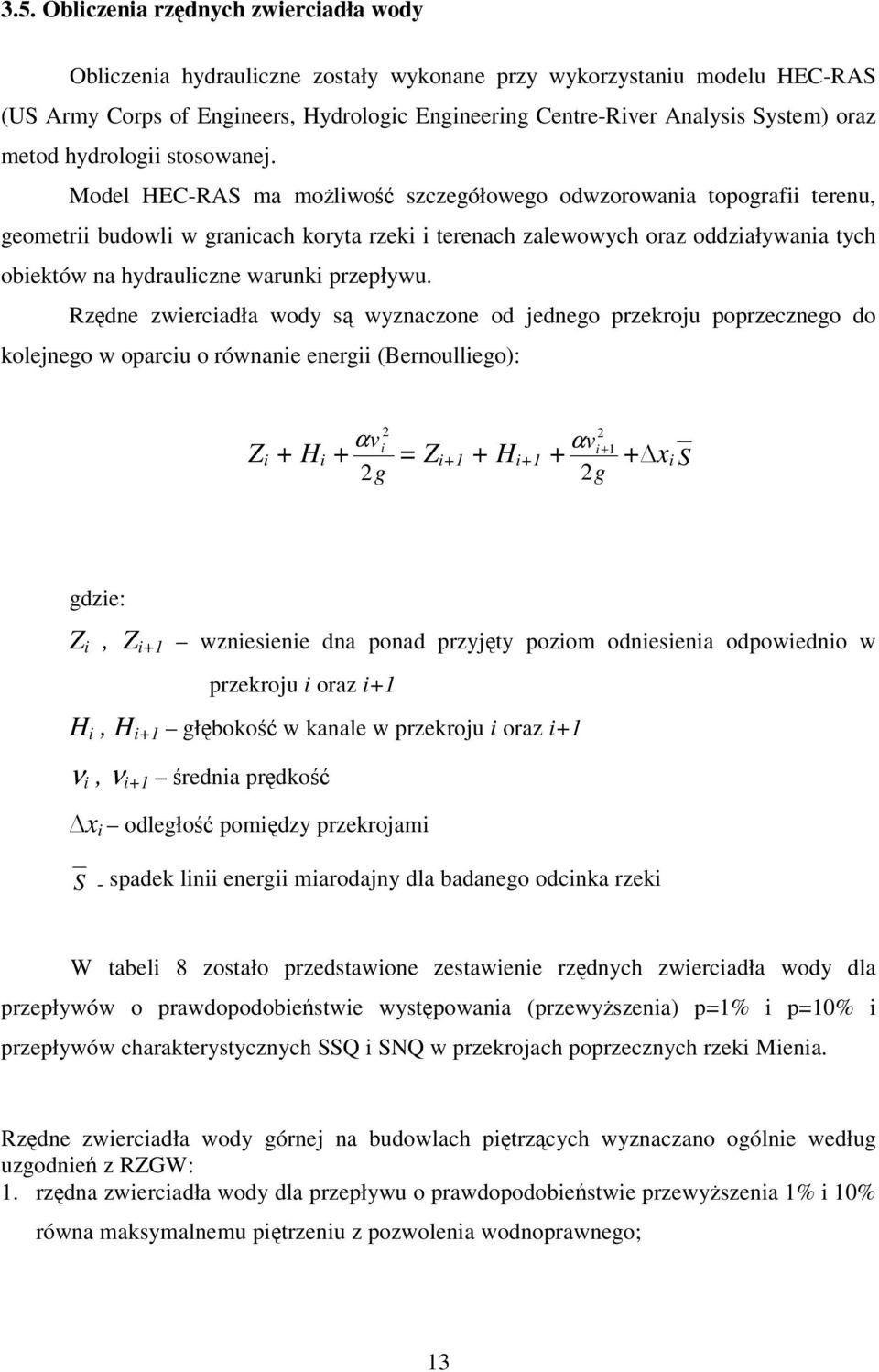

13 3.5. Obliczenia rzdnych zwierciadła wody Obliczenia hydrauliczne zostały wykonane przy wykorzystaniu modelu HEC-RAS (US Army Corps of Engineers, Hydrologic Engineering Centre-River Analysis System) oraz metod hydrologii stosowanej. Model HEC-RAS ma moliwo szczegółowego odwzorowania topografii terenu, geometrii budowli w granicach koryta rzeki i terenach zalewowych oraz oddziaływania tych obiektów na hydrauliczne warunki przepływu. Rzdne zwierciadła wody s wyznaczone od jednego przekroju poprzecznego do kolejnego w oparciu o równanie energii (Bernoulliego): 2 2 αv Z i + H i + i αv = Z i+1 + H i+1 + i 2 g 2 g +1 +x i S gdzie: Z i, Z i+1 wzniesienie dna ponad przyjty poziom odniesienia odpowiednio w przekroju i oraz i+1 H i, H i+1 głboko w kanale w przekroju i oraz i+1 ν i, ν i+1 rednia prdko x i odległo pomidzy przekrojami S - spadek linii energii miarodajny dla badanego odcinka rzeki W tabeli 8 zostało przedstawione zestawienie rzdnych zwierciadła wody dla przepływów o prawdopodobiestwie wystpowania (przewyszenia) p=1% i p=10% i przepływów charakterystycznych SSQ i SNQ w przekrojach poprzecznych rzeki Mienia. Rzdne zwierciadła wody górnej na budowlach pitrzcych wyznaczano ogólnie według uzgodnie z RZGW: 1. rzdna zwierciadła wody dla przepływu o prawdopodobiestwie przewyszenia 1% i 10% równa maksymalnemu pitrzeniu z pozwolenia wodnoprawnego; 13

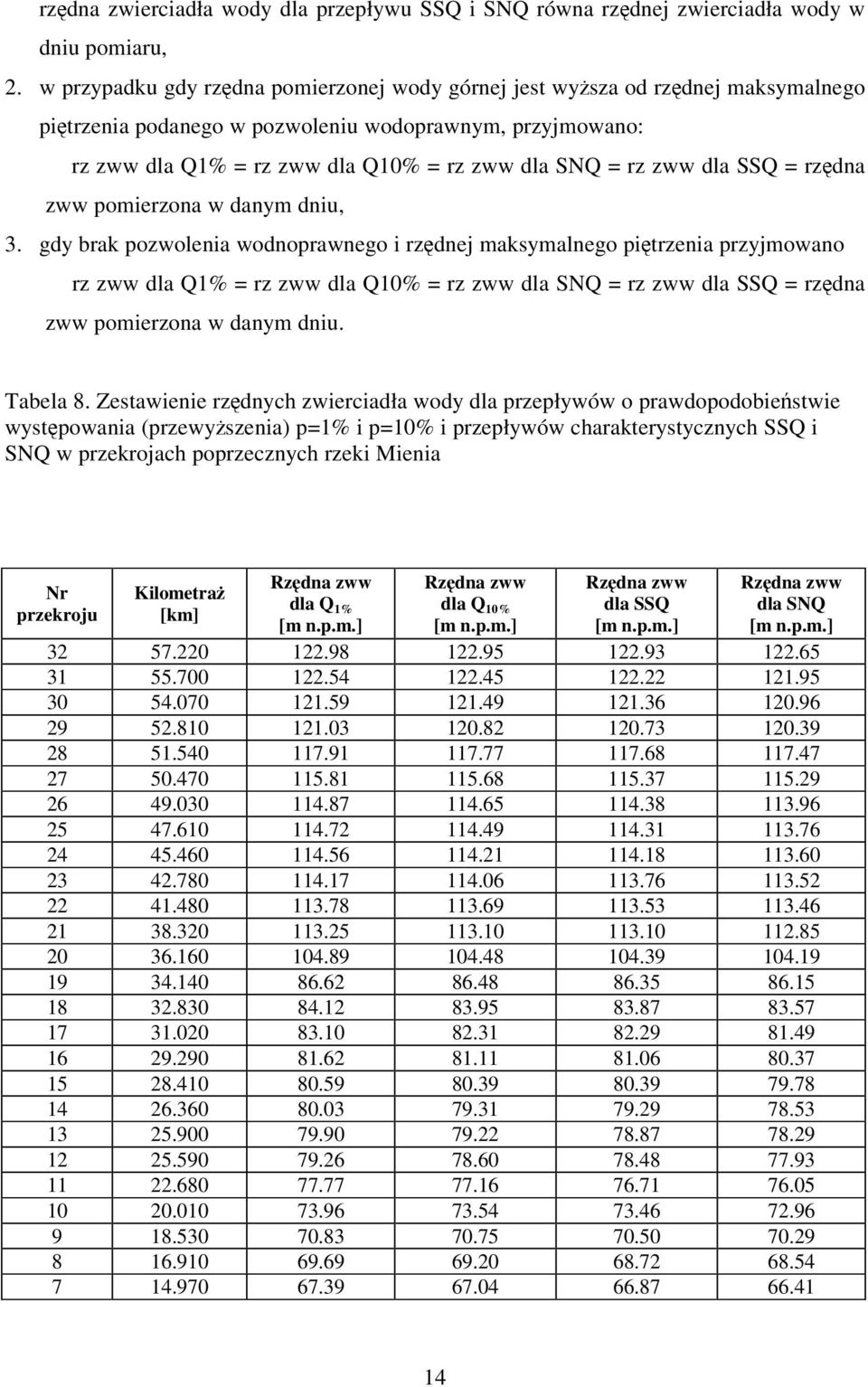

14 rzdna zwierciadła wody dla przepływu SSQ i SNQ równa rzdnej zwierciadła wody w dniu pomiaru, 2. w przypadku gdy rzdna pomierzonej wody górnej jest wysza od rzdnej maksymalnego pitrzenia podanego w pozwoleniu wodoprawnym, przyjmowano: rz zww dla Q1% = rz zww dla Q10% = rz zww dla SNQ = rz zww dla SSQ = rzdna zww pomierzona w danym dniu, 3. gdy brak pozwolenia wodnoprawnego i rzdnej maksymalnego pitrzenia przyjmowano rz zww dla Q1% = rz zww dla Q10% = rz zww dla SNQ = rz zww dla SSQ = rzdna zww pomierzona w danym dniu. Tabela 8. Zestawienie rzdnych zwierciadła wody dla przepływów o prawdopodobiestwie wystpowania (przewyszenia) p=1% i p=10% i przepływów charakterystycznych SSQ i SNQ w przekrojach poprzecznych rzeki Mienia Nr przekroju Kilometra [km] Rzdna zww dla Q 1% [m n.p.m.] Rzdna zww dla Q 10% [m n.p.m.] Rzdna zww dla SSQ [m n.p.m.] Rzdna zww dla SNQ [m n.p.m.]

15

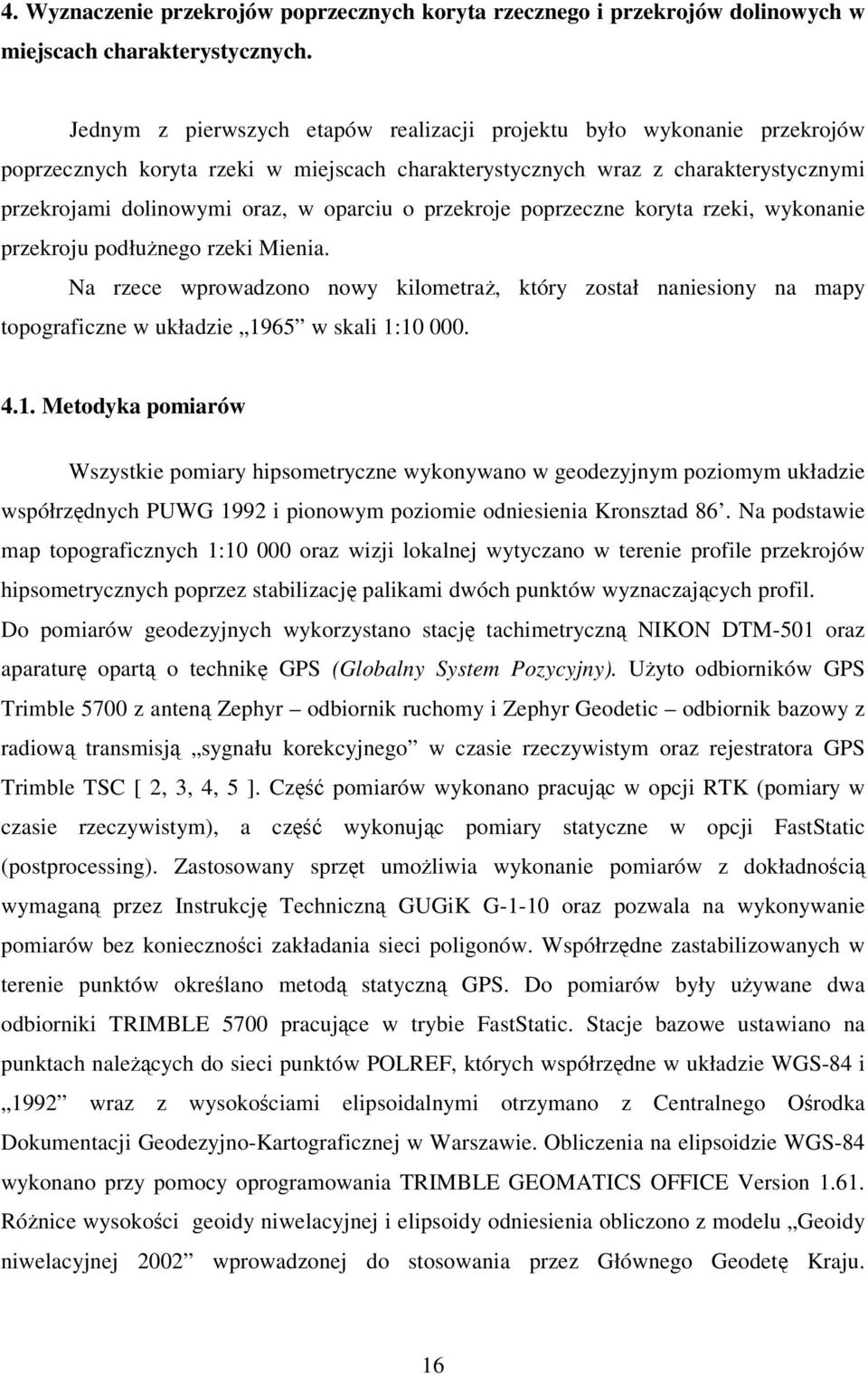

16 4. Wyznaczenie przekrojów poprzecznych koryta rzecznego i przekrojów dolinowych w miejscach charakterystycznych. Jednym z pierwszych etapów realizacji projektu było wykonanie przekrojów poprzecznych koryta rzeki w miejscach charakterystycznych wraz z charakterystycznymi przekrojami dolinowymi oraz, w oparciu o przekroje poprzeczne koryta rzeki, wykonanie przekroju podłunego rzeki Mienia. Na rzece wprowadzono nowy kilometra, który został naniesiony na mapy topograficzne w układzie 1965 w skali 1: Metodyka pomiarów Wszystkie pomiary hipsometryczne wykonywano w geodezyjnym poziomym układzie współrzdnych PUWG 1992 i pionowym poziomie odniesienia Kronsztad 86. Na podstawie map topograficznych 1: oraz wizji lokalnej wytyczano w terenie profile przekrojów hipsometrycznych poprzez stabilizacj palikami dwóch punktów wyznaczajcych profil. Do pomiarów geodezyjnych wykorzystano stacj tachimetryczn NIKON DTM-501 oraz aparatur opart o technik GPS (Globalny System Pozycyjny). Uyto odbiorników GPS Trimble 5700 z anten Zephyr odbiornik ruchomy i Zephyr Geodetic odbiornik bazowy z radiow transmisj sygnału korekcyjnego w czasie rzeczywistym oraz rejestratora GPS Trimble TSC [ 2, 3, 4, 5 ]. Cz pomiarów wykonano pracujc w opcji RTK (pomiary w czasie rzeczywistym), a cz wykonujc pomiary statyczne w opcji FastStatic (postprocessing). Zastosowany sprzt umoliwia wykonanie pomiarów z dokładnoci wymagan przez Instrukcj Techniczn GUGiK G-1-10 oraz pozwala na wykonywanie pomiarów bez koniecznoci zakładania sieci poligonów. Współrzdne zastabilizowanych w terenie punktów okrelano metod statyczn GPS. Do pomiarów były uywane dwa odbiorniki TRIMBLE 5700 pracujce w trybie FastStatic. Stacje bazowe ustawiano na punktach nalecych do sieci punktów POLREF, których współrzdne w układzie WGS-84 i 1992 wraz z wysokociami elipsoidalnymi otrzymano z Centralnego Orodka Dokumentacji Geodezyjno-Kartograficznej w Warszawie. Obliczenia na elipsoidzie WGS-84 wykonano przy pomocy oprogramowania TRIMBLE GEOMATICS OFFICE Version Rónice wysokoci geoidy niwelacyjnej i elipsoidy odniesienia obliczono z modelu Geoidy niwelacyjnej 2002 wprowadzonej do stosowania przez Głównego Geodet Kraju. 16

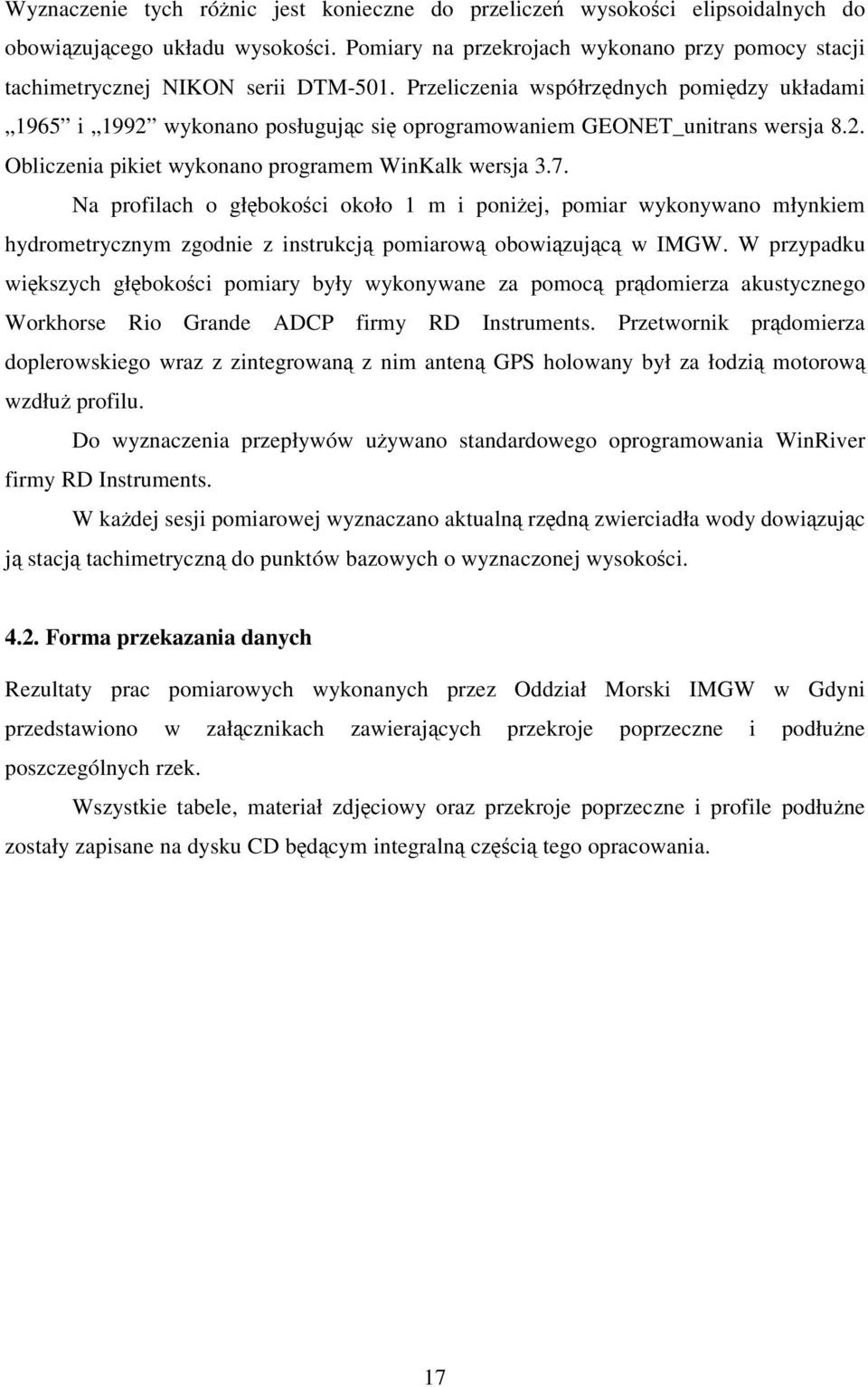

17 Wyznaczenie tych rónic jest konieczne do przelicze wysokoci elipsoidalnych do obowizujcego układu wysokoci. Pomiary na przekrojach wykonano przy pomocy stacji tachimetrycznej NIKON serii DTM-501. Przeliczenia współrzdnych pomidzy układami 1965 i 1992 wykonano posługujc si oprogramowaniem GEONET_unitrans wersja 8.2. Obliczenia pikiet wykonano programem WinKalk wersja 3.7. Na profilach o głbokoci około 1 m i poniej, pomiar wykonywano młynkiem hydrometrycznym zgodnie z instrukcj pomiarow obowizujc w IMGW. W przypadku wikszych głbokoci pomiary były wykonywane za pomoc prdomierza akustycznego Workhorse Rio Grande ADCP firmy RD Instruments. Przetwornik prdomierza doplerowskiego wraz z zintegrowan z nim anten GPS holowany był za łodzi motorow wzdłu profilu. Do wyznaczenia przepływów uywano standardowego oprogramowania WinRiver firmy RD Instruments. W kadej sesji pomiarowej wyznaczano aktualn rzdn zwierciadła wody dowizujc j stacj tachimetryczn do punktów bazowych o wyznaczonej wysokoci Forma przekazania danych Rezultaty prac pomiarowych wykonanych przez Oddział Morski IMGW w Gdyni przedstawiono w załcznikach zawierajcych przekroje poprzeczne i podłune poszczególnych rzek. Wszystkie tabele, materiał zdjciowy oraz przekroje poprzeczne i profile podłune zostały zapisane na dysku CD bdcym integraln czci tego opracowania. 17

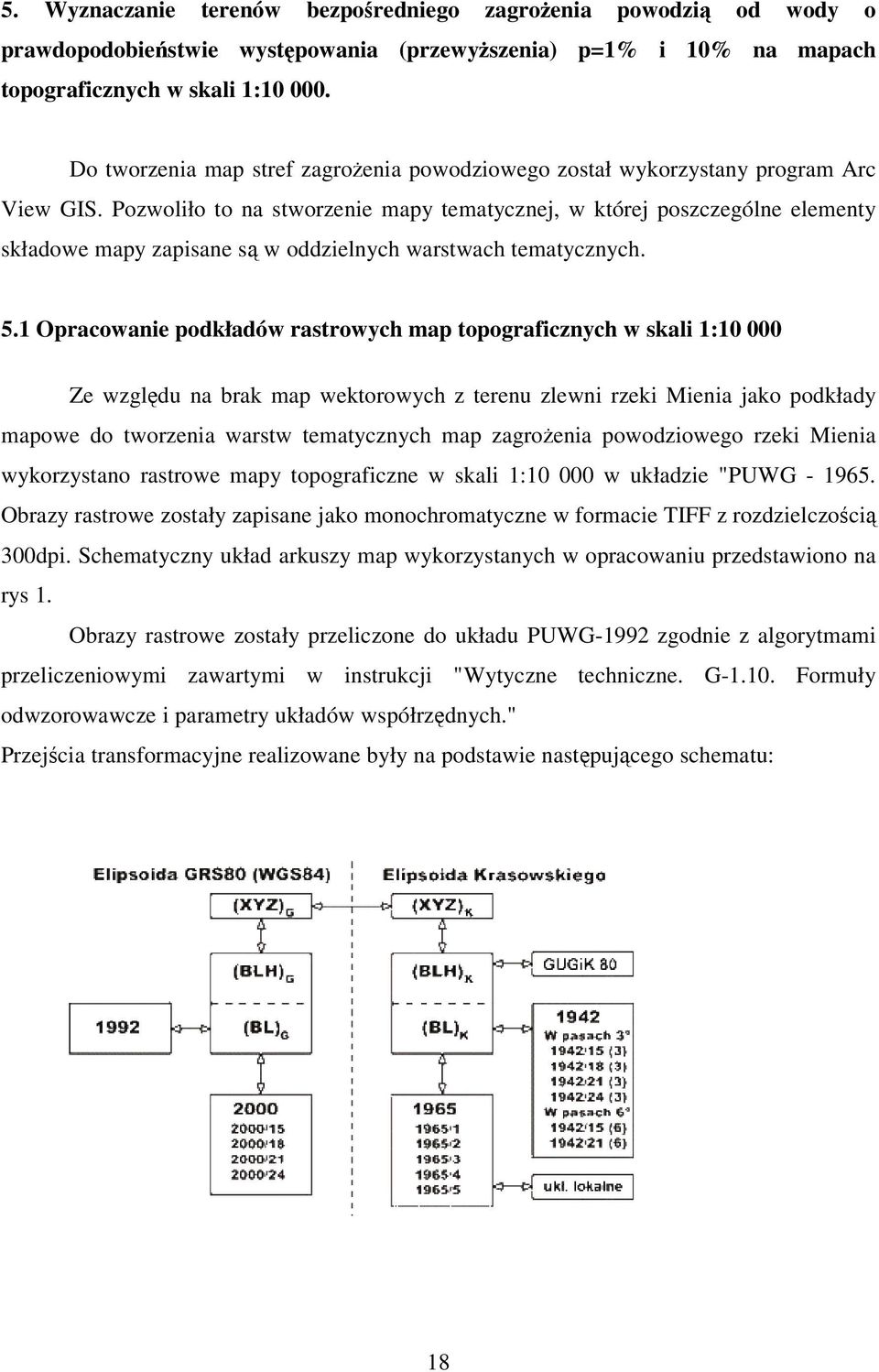

18 5. Wyznaczanie terenów bezporedniego zagroenia powodzi od wody o prawdopodobiestwie wystpowania (przewyszenia) p=1% i 10% na mapach topograficznych w skali 1: Do tworzenia map stref zagroenia powodziowego został wykorzystany program Arc View GIS. Pozwoliło to na stworzenie mapy tematycznej, w której poszczególne elementy składowe mapy zapisane s w oddzielnych warstwach tematycznych. 5.1 Opracowanie podkładów rastrowych map topograficznych w skali 1: Ze wzgldu na brak map wektorowych z terenu zlewni rzeki Mienia jako podkłady mapowe do tworzenia warstw tematycznych map zagroenia powodziowego rzeki Mienia wykorzystano rastrowe mapy topograficzne w skali 1: w układzie "PUWG Obrazy rastrowe zostały zapisane jako monochromatyczne w formacie TIFF z rozdzielczoci 300dpi. Schematyczny układ arkuszy map wykorzystanych w opracowaniu przedstawiono na rys 1. Obrazy rastrowe zostały przeliczone do układu PUWG-1992 zgodnie z algorytmami przeliczeniowymi zawartymi w instrukcji "Wytyczne techniczne. G Formuły odwzorowawcze i parametry układów współrzdnych." Przejcia transformacyjne realizowane były na podstawie nastpujcego schematu: 18

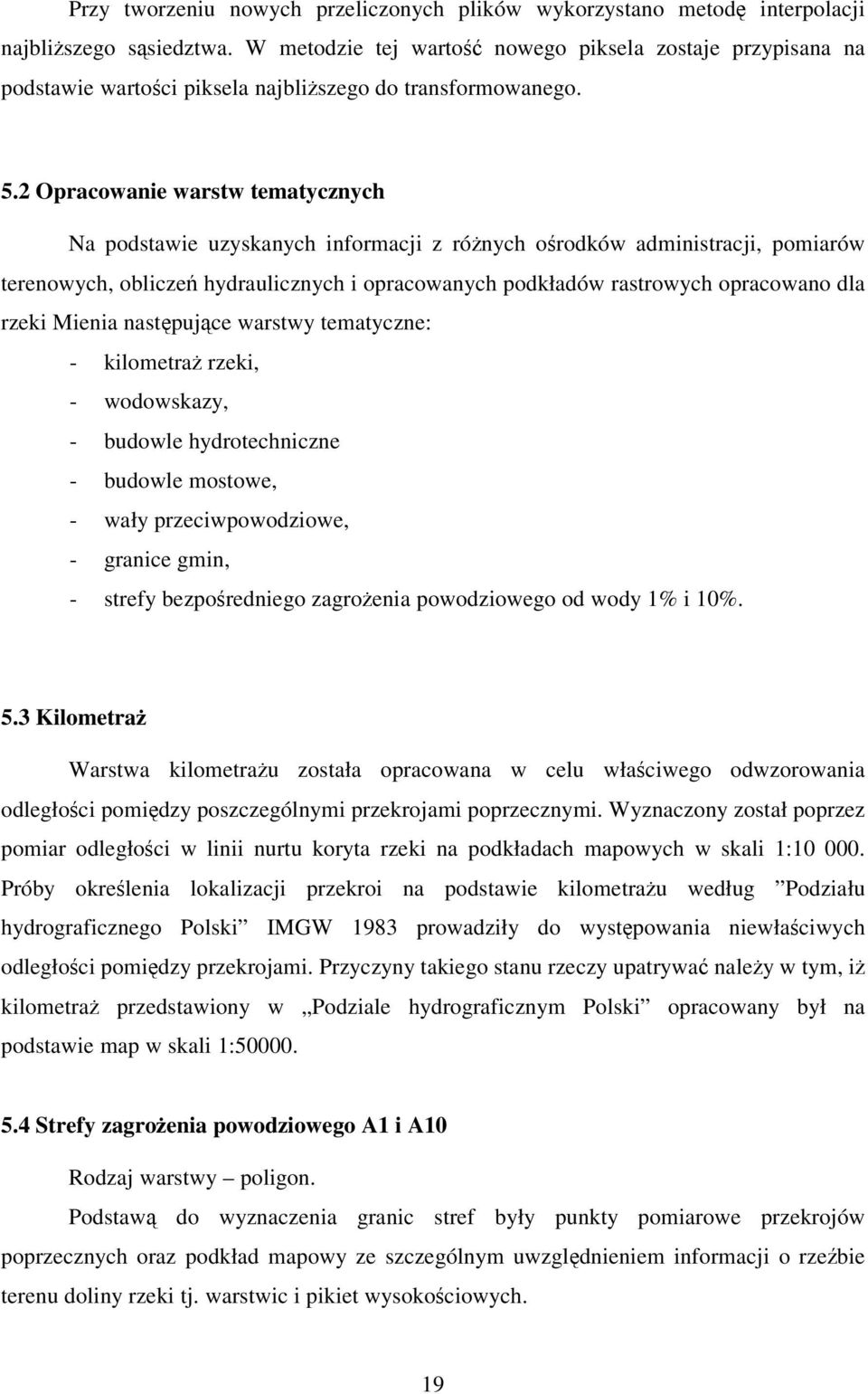

19 Przy tworzeniu nowych przeliczonych plików wykorzystano metod interpolacji najbliszego ssiedztwa. W metodzie tej warto nowego piksela zostaje przypisana na podstawie wartoci piksela najbliszego do transformowanego. 5.2 Opracowanie warstw tematycznych Na podstawie uzyskanych informacji z rónych orodków administracji, pomiarów terenowych, oblicze hydraulicznych i opracowanych podkładów rastrowych opracowano dla rzeki Mienia nastpujce warstwy tematyczne: - kilometra rzeki, - wodowskazy, - budowle hydrotechniczne - budowle mostowe, - wały przeciwpowodziowe, - granice gmin, - strefy bezporedniego zagroenia powodziowego od wody 1% i 10%. 5.3 Kilometra Warstwa kilometrau została opracowana w celu właciwego odwzorowania odległoci pomidzy poszczególnymi przekrojami poprzecznymi. Wyznaczony został poprzez pomiar odległoci w linii nurtu koryta rzeki na podkładach mapowych w skali 1: Próby okrelenia lokalizacji przekroi na podstawie kilometrau według Podziału hydrograficznego Polski IMGW 1983 prowadziły do wystpowania niewłaciwych odległoci pomidzy przekrojami. Przyczyny takiego stanu rzeczy upatrywa naley w tym, i kilometra przedstawiony w Podziale hydrograficznym Polski opracowany był na podstawie map w skali 1: Strefy zagroenia powodziowego A1 i A10 Rodzaj warstwy poligon. Podstaw do wyznaczenia granic stref były punkty pomiarowe przekrojów poprzecznych oraz podkład mapowy ze szczególnym uwzgldnieniem informacji o rzebie terenu doliny rzeki tj. warstwic i pikiet wysokociowych. 19

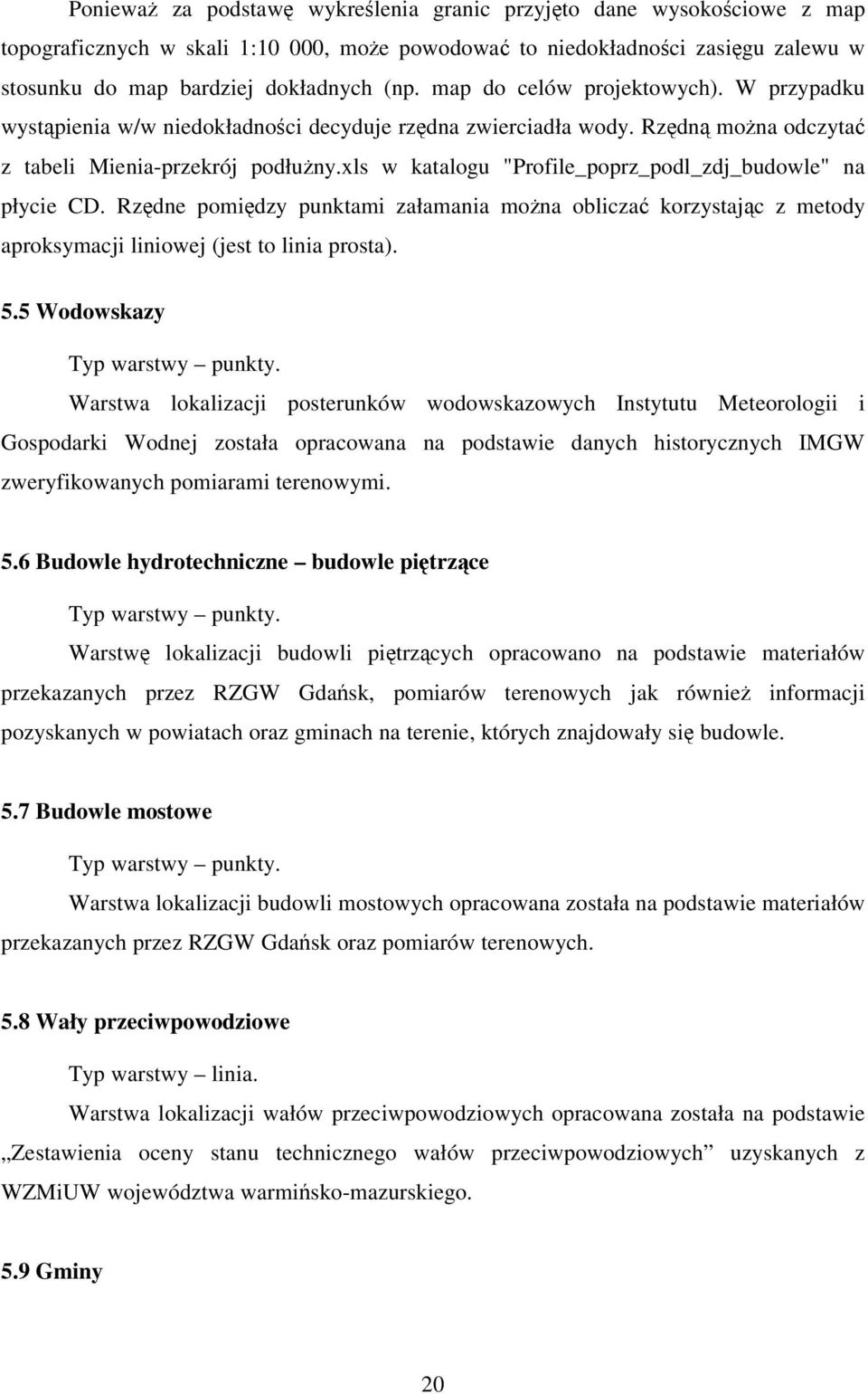

20 Poniewa za podstaw wykrelenia granic przyjto dane wysokociowe z map topograficznych w skali 1:10 000, moe powodowa to niedokładnoci zasigu zalewu w stosunku do map bardziej dokładnych (np. map do celów projektowych). W przypadku wystpienia w/w niedokładnoci decyduje rzdna zwierciadła wody. Rzdn mona odczyta z tabeli Mienia-przekrój podłuny.xls w katalogu "Profile_poprz_podl_zdj_budowle" na płycie CD. Rzdne pomidzy punktami załamania mona oblicza korzystajc z metody aproksymacji liniowej (jest to linia prosta). 5.5 Wodowskazy Typ warstwy punkty. Warstwa lokalizacji posterunków wodowskazowych Instytutu Meteorologii i Gospodarki Wodnej została opracowana na podstawie danych historycznych IMGW zweryfikowanych pomiarami terenowymi. 5.6 Budowle hydrotechniczne budowle pitrzce Typ warstwy punkty. Warstw lokalizacji budowli pitrzcych opracowano na podstawie materiałów przekazanych przez RZGW Gdask, pomiarów terenowych jak równie informacji pozyskanych w powiatach oraz gminach na terenie, których znajdowały si budowle. 5.7 Budowle mostowe Typ warstwy punkty. Warstwa lokalizacji budowli mostowych opracowana została na podstawie materiałów przekazanych przez RZGW Gdask oraz pomiarów terenowych. 5.8 Wały przeciwpowodziowe Typ warstwy linia. Warstwa lokalizacji wałów przeciwpowodziowych opracowana została na podstawie Zestawienia oceny stanu technicznego wałów przeciwpowodziowych uzyskanych z WZMiUW województwa warmisko-mazurskiego. 5.9 Gminy 20

21 Typ warstwy linia. Warstwa granic poszczególnych gmin opracowana zgodnie z obecnie panujcym podziałem administracyjnym. Rónica pomidzy przebiegiem granic gmin na mapach topograficznych, a wektorow warstw podziału administracyjnego wynika z wykorzystania jako ródła danych dla warstwy wektorowej map topograficznych w mniejszej skali tzn. 1: Std te granice w formie wektorowej nie s tak dokładne jak granice jednostek administracyjnych przedstawione na podkładowych mapach topograficznych 1: Cz geometryczna wektorowych warstw tematycznych została uzupełniona o tabele danych atrybutowych dla poszczególnych obiektów. Wszystkie warstwy wektorowe zostały zapisane w formacie *.shp (programu ArcView) Wydruki Kompozycje map zawierajcych obrazy rastrowe map topograficznych oraz zestawy danych wektorowych zostały wydrukowane barwnie. Obszar wydruku map jest zgodny z obszarem podkładowych map topograficznych w skali 1:

22 Tabela. 9. Wykaz wydrukowanych arkuszy map dla rzeki Mieni Kilometra rzeki Mieni Numer mapy

23 Rys.1Wykaz arkuszy map dla rzeki Mieni 23

24 6. Literatura 1. Bajkiewicz-Grabowska E., Magnuszewski A., Mikulski Z., Hydrometria, PWN, Warszawa IMPEXGEO, Instrukcja Obsługi Rejestratora GPS Trimble TSCe. 3. IMPEXGEO, Odbiorniki GPS IMPEXGEO, Oprogramowanie Rejestratora GPS Trimble TSCe Survey Conntroller v Podstawowe informacje uytkownika. 5. IMPEXGEO, Oprogramowanie TRIMBLE GEOMATICS OFFICE. 6. IMPEXGEO, TOTAL STATION Seria DTM 501, Instrukcja obsługi. 7. Kietliska Z., Walczak S., Miernictwo w Budownictwie Ldowym i Wodnym, WSziP, Warszawa Kosiski W., Geodezja, Wyd. SGGW, Warszawa Nachlik E., Kostecki S., Gdek W., Stochmal R. Strefy zagroenia Powodziowego Biuro Koordynacji Projektu Banku wiatowego, Wrocław Ozga-Zieliska M., Brzeziski J., Hydrologia stosowana, PWN, Warszawa Pasławski Z., Metody Hydrometrii Rzecznej, IMGW, WKiŁ, Warszawa Praca zbiorowa pod kier. Juliusza Stachy, Podział Hydrologiczny Polski, IMGW, Warszawa Instrukcja modelu HEC-RAS Hydraulic Reference Manual 24

25 7. Załczniki Profile: o podłuny o poprzeczne Mapy stref bezporedniego zagroenia powodzi na rzece Mienia Opracowanie w formie elektronicznej na płycie CD Zawarto płyty: 1. Katalog "Mienia opracowanie" zawiera podkatalogi: -Mienia poprzeczne a-cad -Mienia podłune a-cad -zdjcia budowle hydrotechniczne oraz pliki w formacie *.xls: -Mienia zestawienie (opis rzeki, kilometra, m. przekrojów, dopływy i odpływy, budowle hydrotechniczne, budowle opis, wodowskazy, pozwolenia wodnoprawne), - Mienia przekrój podłuny, - Mienia profile poprzeczne, oraz plik w formacie *.doc z opisow czci projektu. 2. Katalog "Warstwy_map" zawiera warstwy wektorowe w formacie *.shp: - gminy92_1_region - podział na gminy, - "mosty-mienia" - lokalizacja mostów, - "Mienia kilometra" - warstwa punktowa kilometrau rzeki, - "wały przeciwpowodziowe" - lokalizacja obwałowa, - "wodowskazy-mienia" - lokalizacja posterunków wodowskazowych, - "przekroje wykonane" - lokalizacja punktów pomiarowych przekrojów poprzecznych, - "woda-10%" - tereny o prawdopodobiestwie wystpienia wody 10%, - "woda-1%" - tereny o prawdopodobiestwie wystpienia wody 1%, 3. Katalog "Wydruki" zawiera w podkatalogach ("eps", "jpg") przygotowane do wydruku kompozycje map w formatach *.eps i *.jpg. 4. Katalog "Rastry" zawiera warstwy rastrowe podkładów topograficznych w formacie *tif. 25
