1 INSTYTUT METEOROLOGII I GOSPODARKI WODNEJ Państwowy Instytut Badawczy Warszawa ul. Podleśna 61 Oddział we Wrocławiu, ul. Parkowa 30, WROCŁAW Sekretariat: (71) , Dyrektor Oddziału tel.: (71) , fax: (71) , Sekretariat.Wroclaw@imgw.pl Konto: Bank Zachodni WBK S.A we Wrocławiu nr Regon: , NIP: DANE HDROLOGICZNE RZEKI ŁOMNICA DLA ODCINKA km W M. KARPACZ (W OBRĘBIE ULICY POZNAŃSKIEJ) Wykonawcy: mgr inŝ. Maciej Siuta mgr inŝ. Monika Nowik mgr inŝ. Urszula Szyjkowska inŝ. Joanna Terlecka Kierownik Zakładu Hydrologii Dyrektor IMGW O/Wrocław mgr inŝ. Jacek Lisowski dr inŝ. Ryszard Kosierb Wrocław, czerwiec 2011

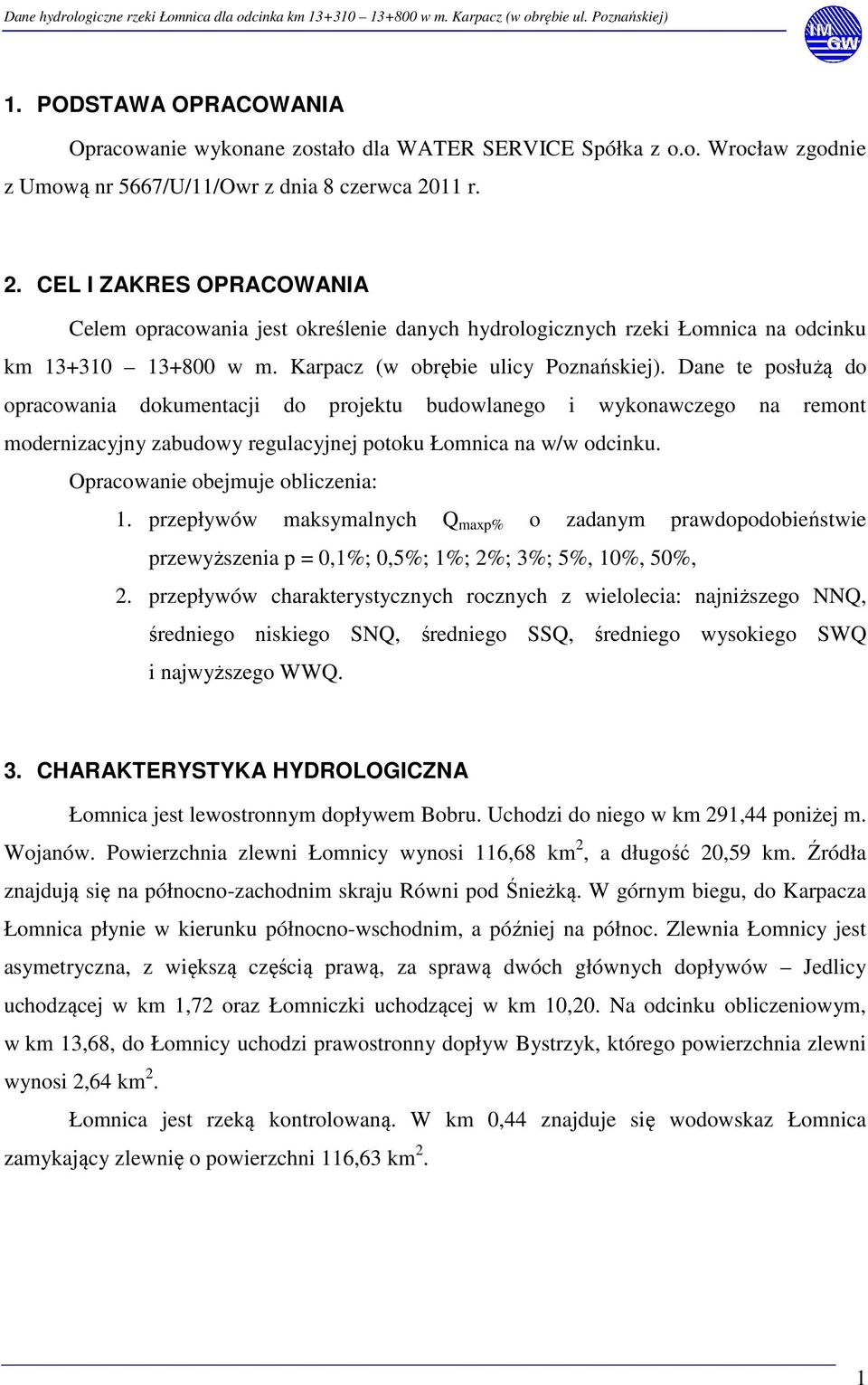

2 Dane hydrologiczne rzeki dla odcinka km w m. Karpacz (w obrębie ul. Poznańskiej) 1. PODSTAWA OPRACOWANIA Opracowanie wykonane zostało dla WATER SERVICE Spółka z o.o. Wrocław zgodnie z Umową nr 5667/U/11/Owr z dnia 8 czerwca 2011 r. 2. CEL I ZAKRES OPRACOWANIA Celem opracowania jest określenie danych hydrologicznych rzeki na odcinku km w m. Karpacz (w obrębie ulicy Poznańskiej). Dane te posłużą do opracowania dokumentacji do projektu budowlanego i wykonawczego na remont modernizacyjny zabudowy regulacyjnej potoku na w/w odcinku. Opracowanie obejmuje obliczenia: 1. przepływów maksymalnych Q maxp% o zadanym prawdopodobieństwie przewyższenia p = 0,1%; 0,5%; 1%; 2%; 3%; 5%, 10%, 50%, 2. przepływów charakterystycznych rocznych z wielolecia: najniższego NNQ, średniego niskiego SNQ, średniego SSQ, średniego wysokiego SWQ i najwyższego WWQ. 3. CHARAKTERYSTYKA HYDROLOGICZNA jest lewostronnym dopływem Bobru. Uchodzi do niego w km 291,44 poniżej m. Wojanów. Powierzchnia zlewni Łomnicy wynosi 116,68 km 2, a długość 20,59 km. Źródła znajdują się na północno-zachodnim skraju Równi pod Śnieżką. W górnym biegu, do Karpacza płynie w kierunku północno-wschodnim, a później na północ. Zlewnia Łomnicy jest asymetryczna, z większą częścią prawą, za sprawą dwóch głównych dopływów Jedlicy uchodzącej w km 1,72 oraz Łomniczki uchodzącej w km 10,20. Na odcinku obliczeniowym, w km 13,68, do Łomnicy uchodzi prawostronny dopływ Bystrzyk, którego powierzchnia zlewni wynosi 2,64 km 2. jest rzeką kontrolowaną. W km 0,44 znajduje się wodowskaz zamykający zlewnię o powierzchni 116,63 km 2. 1

3 Dane hydrologiczne rzeki dla odcinka km w m. Karpacz (w obrębie ul. Poznańskiej) 4. METODA OPRACOWANIA Na odcinku obliczeniowym wyznaczono cztery przekroje obliczeniowe. Przekrój nr 1 na początku odcinka w km 13,80 zamykający zlewnię o powierzchni 11,30 km 2. Przekrój nr 2 powyżej ujścia Bystrzyka w km 13,68 zamykający zlewnię o powierzchni 11,44 km 2. Przekrój nr 3 poniżej ujścia Bystrzyka w km 13,68 zamykający zlewnię o powierzchni 14,08 km 2. Przekrój nr 4 na końcu odcinka w km 13,31 zamykający zlewnię o powierzchni 14,52 km 2. Ponieważ wodowskaz zamyka zlewnię ponad 8 razy większą od zlewni w przekrojach obliczeniowych nie można ekstrapolować przepływów charakterystycznych i maksymalnych z tego wodowskazu na przekroje obliczeniowe. W opracowaniu zastosowano metodę analogii hydrologicznej. Jako zlewnie porównawcze przyjęto zlewnię Jedlicy w wodowkazie Kowary oraz zlewnię Łomniczki w wodowskazie Karpacz. Wodowskaz Kowary położony jest km 9,44 i obejmuje zlewnię o powierzchni 18,40 km 2. Wodowskaz Karpacz położony jest w km 2,40 i zamyka zlewnię o powierzchni 12,10 km 2. Przepływy maksymalne o zadanym prawdopodobieństwie przewyższenia Przepływy maksymalne o zadanym prawdopodobieństwie przewyższenia (Q maxp% ) obliczono na podstawie ciągów rozdzielczych przepływów maksymalnych rocznych zanotowanych w przekrojach wodowskazowych Kowary na Jedlicy z wielolecia oraz Karpacz na Łomniczce z wielolecia Parametry rozkładu prawdopodobieństwa przepływów maksymalnych oszacowano metodą największej wiarygodności, rozkład lognormalny. Przepływy charakterystyczne Obliczenia przepływów charakterystycznych NNQ, SNQ, SSQ, SWQ i WWQ przeprowadzono w oparciu o obserwacje codziennych przepływów wody prowadzonych w przekroju wodowskazowym Kowary dla wielolecia i w przekroju wodowskazowym Karpacz dla wielolecia a następnie przetransportowano je na przekroje obliczeniowe. 2

4 Dane hydrologiczne rzeki dla odcinka km w m. Karpacz (w obrębie ul. Poznańskiej) Dane hydrograficzne Kilometraż oraz powierzchnie zlewni w przekrojach wodowskazowych oraz w przekrojach obliczeniowych podano w oparciu o Atlas Podziału Hydrograficznego Polski (IMGW Warszawa, 2005). 5. WYNIKI Zestawienie danych hydrologicznych dla analogów i przekrojów obliczeniowych Kilometr Powierzchnia zlewni [km] [km 2 ] Jedlica wod. Kowary 9,44 18,40 Łomniczka wod. Karpacz 2,40 12,10 przekrój nr 1 13,80 11,30 przekrój nr 2 13,68 11,44 przekrój nr 3 13,68 14,08 przekrój nr 4 13,31 14,52 Tab. 1 Tab. 2 Przepływy charakterystyczne w przekrojach obliczeniowych wyznaczone w oparciu o wodowskaz Kowary NNQ SNQ SSQ SWQ WWQ Jedlica wod. Kowary 0,015 44,3 0,09 0,35 5,60 ( ) ( ) przekrój nr 1 0,06 0,22 3,44 27,3 przekrój nr 2 0,06 0,22 3,49 27,6 przekrój nr 3 0,07 0,27 4,29 34,0 przekrój nr 4 0,07 0,28 4,43 35,0 Przepływy maksymalne w przekrojach obliczeniowych wyznaczone w oparciu o wodowskaz Kowary Tab. 3 Q max50% Q max10% Q max5% Q max3% Q max2% Q max1% Q max0,5% Q max0,1% Jedlica wod. Kowary 3,10 13,3 20,1 26,3 32,0 43,7 58,0 104 przekrój nr 1 1,91 8,18 12,4 16,2 19,7 26,9 35,7 64,0 przekrój nr 2 1,93 8,28 12,5 16,4 19,9 27,2 36,1 64,8 przekrój nr 3 2,38 10,2 15,4 20,2 24,5 33,5 44,5 79,7 przekrój nr 4 2,45 10,5 15,9 20,8 25,3 34,5 45,8 82,2 3

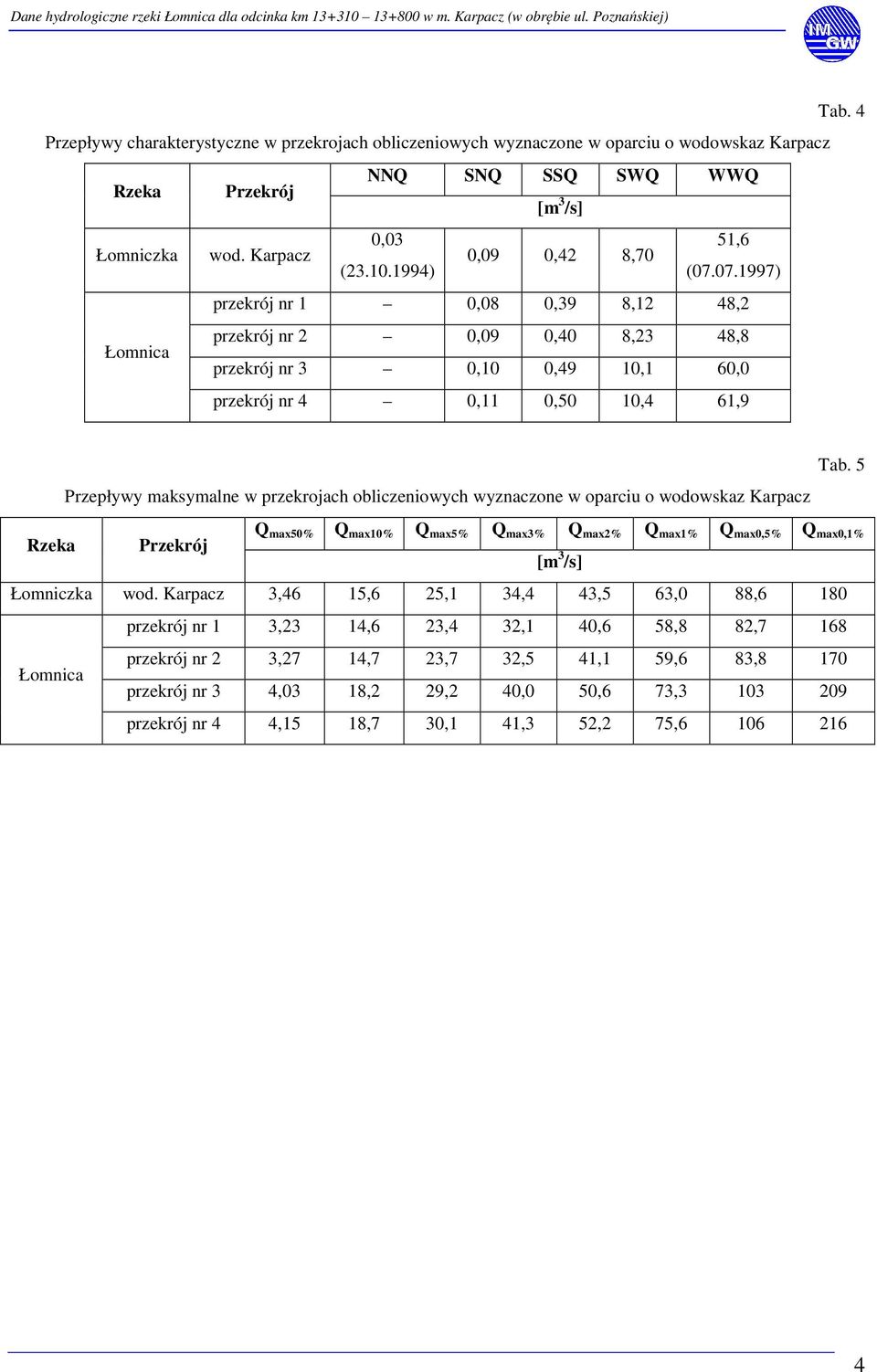

5 Dane hydrologiczne rzeki dla odcinka km w m. Karpacz (w obrębie ul. Poznańskiej) Tab. 4 Przepływy charakterystyczne w przekrojach obliczeniowych wyznaczone w oparciu o wodowskaz Karpacz NNQ SNQ SSQ SWQ WWQ Łomniczka wod. Karpacz 0,03 51,6 0,09 0,42 8,70 ( ) ( ) przekrój nr 1 0,08 0,39 8,12 48,2 przekrój nr 2 0,09 0,40 8,23 48,8 przekrój nr 3 0,10 0,49 10,1 60,0 przekrój nr 4 0,11 0,50 10,4 61,9 Przepływy maksymalne w przekrojach obliczeniowych wyznaczone w oparciu o wodowskaz Karpacz Tab. 5 Q max50% Q max10% Q max5% Q max3% Q max2% Q max1% Q max0,5% Q max0,1% Łomniczka wod. Karpacz 3,46 15,6 25,1 34,4 43,5 63,0 88,6 180 przekrój nr 1 3,23 14,6 23,4 32,1 40,6 58,8 82,7 168 przekrój nr 2 3,27 14,7 23,7 32,5 41,1 59,6 83,8 170 przekrój nr 3 4,03 18,2 29,2 40,0 50,6 73, przekrój nr 4 4,15 18,7 30,1 41,3 52,2 75,

6 wod. km 0,44 A = 116,63 km2 Łom nic a Je d lic a Bóbr wod. Kowary km 9,44 A = 18,40 km2 przekrój nr 1 km 13,80 A = 11,30 km2 przekrój nr 2 km 13,68 A = 11,44 km2 wod. Karpacz km 2,40 A = 12,10 km2 przekrój nr 4 km 13,31 A = 14,52 km2 B t ys y rz k przekrój nr 3 km 13,68 A = 14,08 km2 m Ło c ni zk a Legenda! rzeka przekroje obliczeniowe wodowskaz czynny wodowskaz zlikwidowany zlewnia do przekroju nr 1 zlewnia do przekroju nr 4 Zlewnia Łomnicy. Przekroje obliczeniowe nr 1-4. Mapka topograficzna. Skala 1:
