URZĄD WOJEWÓDZKI OPOLE UL. PIASTOWSKA 14 SANTECH PROJEKT OPOLE UL. ŻNIWNA 20

Transkrypt

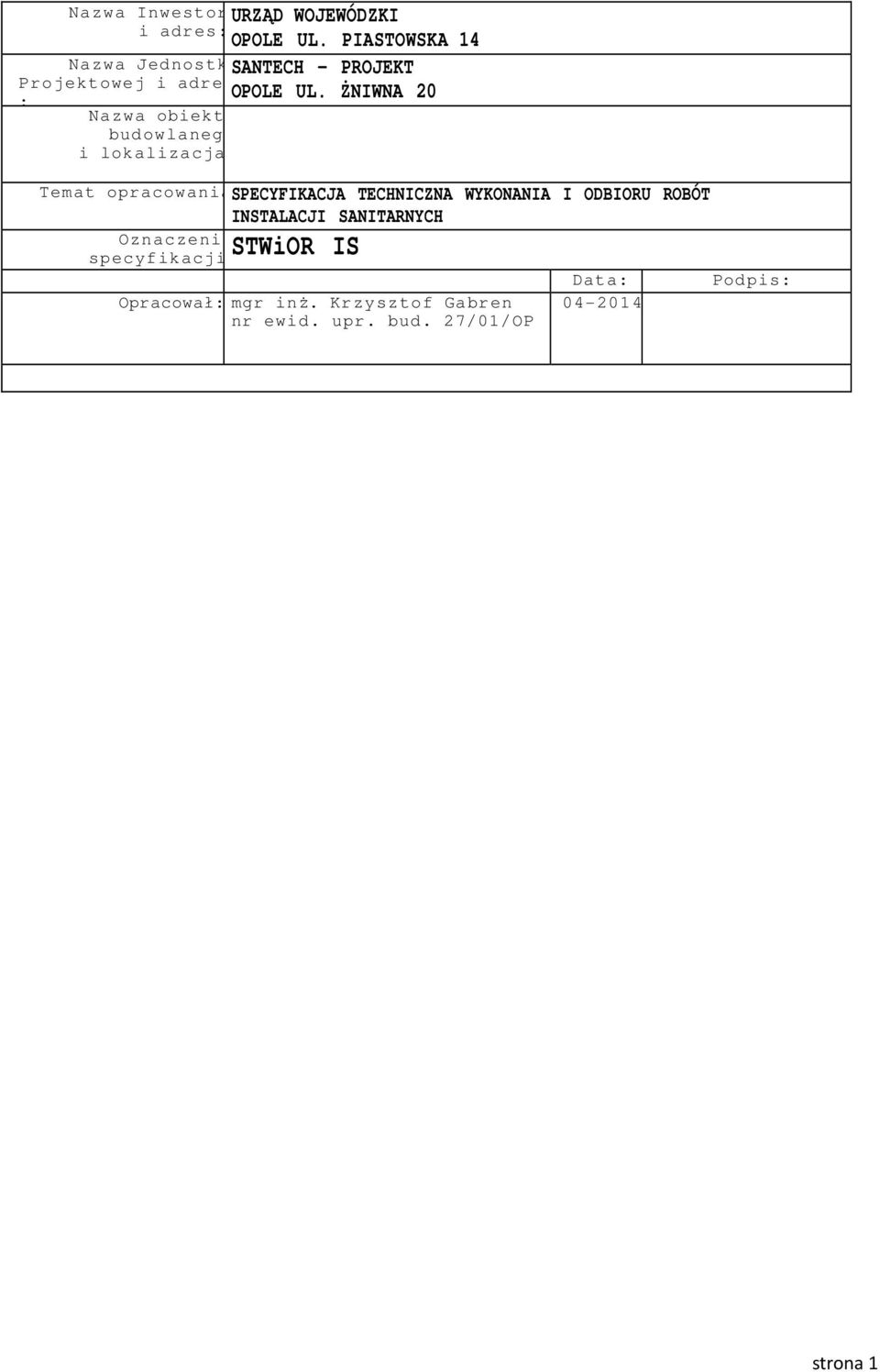

1 URZĄD WOJEWÓDZKI OPOLE UL. PIASTOWSKA 14 SANTECH PROJEKT OPOLE UL. ŻNIWNA 20 Nazwa obiektu budowlanego i lokalizacja: Nazwa Inwestora i adres: Nazwa Jednostki Projektowej i adres : Temat opracowania:specyfikacja TECHNICZNA WYKONANIA I ODBIORU ROBÓT INSTALACJI SANITARNYCH Oznaczenie specyfikacji: STWiOR IS Data: Podpis: Opracował: mgr inż. Krzysztof Gabren nr ewid. upr. bud. 27/01/OP strona 1

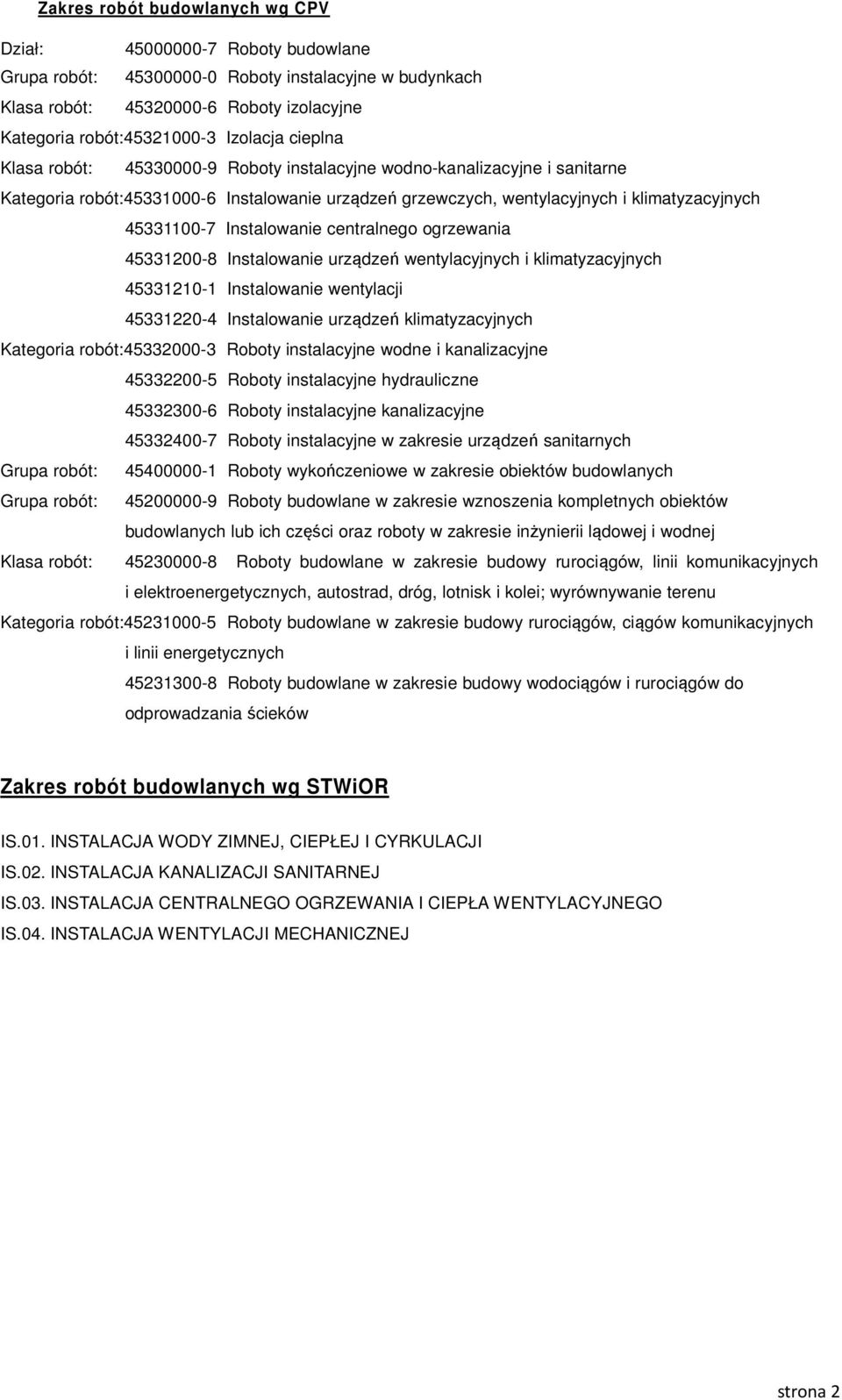

2 Zakres robót budowlanych wg CPV Dział: Roboty budowlane Grupa robót: Roboty instalacyjne w budynkach Klasa robót: Roboty izolacyjne Kategoria robót: Izolacja cieplna Klasa robót: Roboty instalacyjne wodno-kanalizacyjne i sanitarne Kategoria robót: Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych Instalowanie centralnego ogrzewania Instalowanie urządzeń wentylacyjnych i klimatyzacyjnych Instalowanie wentylacji Instalowanie urządzeń klimatyzacyjnych Kategoria robót: Roboty instalacyjne wodne i kanalizacyjne Roboty instalacyjne hydrauliczne Roboty instalacyjne kanalizacyjne Roboty instalacyjne w zakresie urządzeń sanitarnych Grupa robót: Roboty wykończeniowe w zakresie obiektów budowlanych Grupa robót: Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich części oraz roboty w zakresie inżynierii lądowej i wodnej Klasa robót: Roboty budowlane w zakresie budowy rurociągów, linii komunikacyjnych i elektroenergetycznych, autostrad, dróg, lotnisk i kolei; wyrównywanie terenu Kategoria robót: Roboty budowlane w zakresie budowy rurociągów, ciągów komunikacyjnych i linii energetycznych Roboty budowlane w zakresie budowy wodociągów i rurociągów do odprowadzania ścieków Zakres robót budowlanych wg STWiOR IS.01. INSTALACJA WODY ZIMNEJ, CIEPŁEJ I CYRKULACJI IS.02. INSTALACJA KANALIZACJI SANITARNEJ IS.03. INSTALACJA CENTRALNEGO OGRZEWANIA I CIEPŁA WENTYLACYJNEGO IS.04. INSTALACJA WENTYLACJI MECHANICZNEJ strona 2

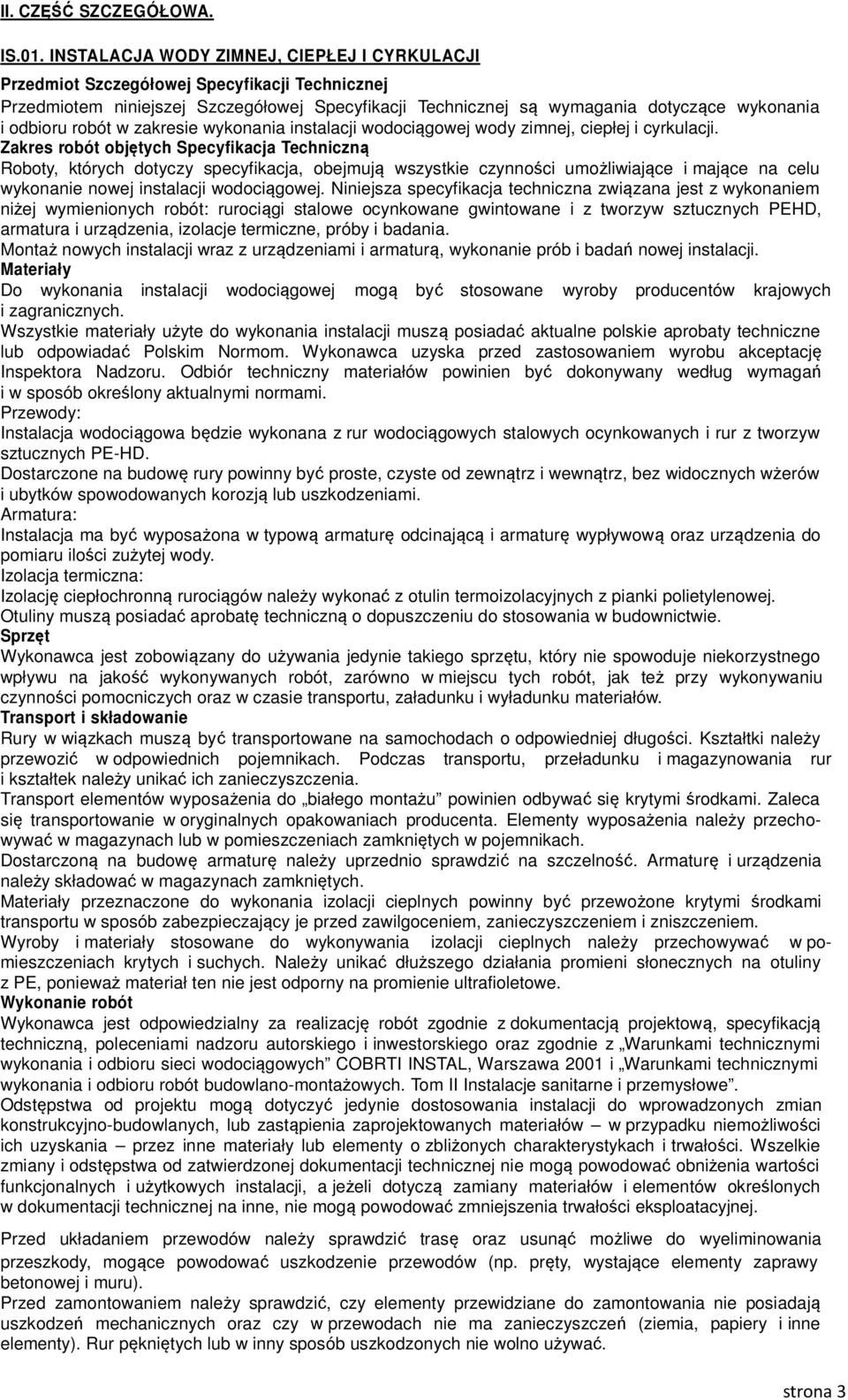

3 II. CZĘŚĆ SZCZEGÓŁOWA. IS.01. INSTALACJA WODY ZIMNEJ, CIEPŁEJ I CYRKULACJI Przedmiot Szczegółowej Specyfikacji Technicznej Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót w zakresie wykonania instalacji wodociągowej wody zimnej, ciepłej i cyrkulacji. Zakres robót objętych Specyfikacja Techniczną Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie nowej instalacji wodociągowej. Niniejsza specyfikacja techniczna związana jest z wykonaniem niżej wymienionych robót: rurociągi stalowe ocynkowane gwintowane i z tworzyw sztucznych PEHD, armatura i urządzenia, izolacje termiczne, próby i badania. Montaż nowych instalacji wraz z urządzeniami i armaturą, wykonanie prób i badań nowej instalacji. Materiały Do wykonania instalacji wodociągowej mogą być stosowane wyroby producentów krajowych i zagranicznych. Wszystkie materiały użyte do wykonania instalacji muszą posiadać aktualne polskie aprobaty techniczne lub odpowiadać Polskim Normom. Wykonawca uzyska przed zastosowaniem wyrobu akceptację Inspektora Nadzoru. Odbiór techniczny materiałów powinien być dokonywany według wymagań i w sposób określony aktualnymi normami. Przewody: Instalacja wodociągowa będzie wykonana z rur wodociągowych stalowych ocynkowanych i rur z tworzyw sztucznych PE-HD. Dostarczone na budowę rury powinny być proste, czyste od zewnątrz i wewnątrz, bez widocznych wżerów i ubytków spowodowanych korozją lub uszkodzeniami. Armatura: Instalacja ma być wyposażona w typową armaturę odcinającą i armaturę wypływową oraz urządzenia do pomiaru ilości zużytej wody. Izolacja termiczna: Izolację ciepłochronną rurociągów należy wykonać z otulin termoizolacyjnych z pianki polietylenowej. Otuliny muszą posiadać aprobatę techniczną o dopuszczeniu do stosowania w budownictwie. Sprzęt Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. Transport i składowanie Rury w wiązkach muszą być transportowane na samochodach o odpowiedniej długości. Kształtki należy przewozić w odpowiednich pojemnikach. Podczas transportu, przeładunku i magazynowania rur i kształtek należy unikać ich zanieczyszczenia. Transport elementów wyposażenia do białego montażu powinien odbywać się krytymi środkami. Zaleca się transportowanie w oryginalnych opakowaniach producenta. Elementy wyposażenia należy przechowywać w magazynach lub w pomieszczeniach zamkniętych w pojemnikach. Dostarczoną na budowę armaturę należy uprzednio sprawdzić na szczelność. Armaturę i urządzenia należy składować w magazynach zamkniętych. Materiały przeznaczone do wykonania izolacji cieplnych powinny być przewożone krytymi środkami transportu w sposób zabezpieczający je przed zawilgoceniem, zanieczyszczeniem i zniszczeniem. Wyroby i materiały stosowane do wykonywania izolacji cieplnych należy przechowywać w pomieszczeniach krytych i suchych. Należy unikać dłuższego działania promieni słonecznych na otuliny z PE, ponieważ materiał ten nie jest odporny na promienie ultrafioletowe. Wykonanie robót Wykonawca jest odpowiedzialny za realizację robót zgodnie z dokumentacją projektową, specyfikacją techniczną, poleceniami nadzoru autorskiego i inwestorskiego oraz zgodnie z Warunkami technicznymi wykonania i odbioru sieci wodociągowych COBRTI INSTAL, Warszawa 2001 i Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe. Odstępstwa od projektu mogą dotyczyć jedynie dostosowania instalacji do wprowadzonych zmian konstrukcyjno-budowlanych, lub zastąpienia zaprojektowanych materiałów w przypadku niemożliwości ich uzyskania przez inne materiały lub elementy o zbliżonych charakterystykach i trwałości. Wszelkie zmiany i odstępstwa od zatwierdzonej dokumentacji technicznej nie mogą powodować obniżenia wartości funkcjonalnych i użytkowych instalacji, a jeżeli dotyczą zamiany materiałów i elementów określonych w dokumentacji technicznej na inne, nie mogą powodować zmniejszenia trwałości eksploatacyjnej. Przed układaniem przewodów należy sprawdzić trasę oraz usunąć możliwe do wyeliminowania przeszkody, mogące powodować uszkodzenie przewodów (np. pręty, wystające elementy zaprawy betonowej i muru). Przed zamontowaniem należy sprawdzić, czy elementy przewidziane do zamontowania nie posiadają uszkodzeń mechanicznych oraz czy w przewodach nie ma zanieczyszczeń (ziemia, papiery i inne elementy). Rur pękniętych lub w inny sposób uszkodzonych nie wolno używać. strona 3

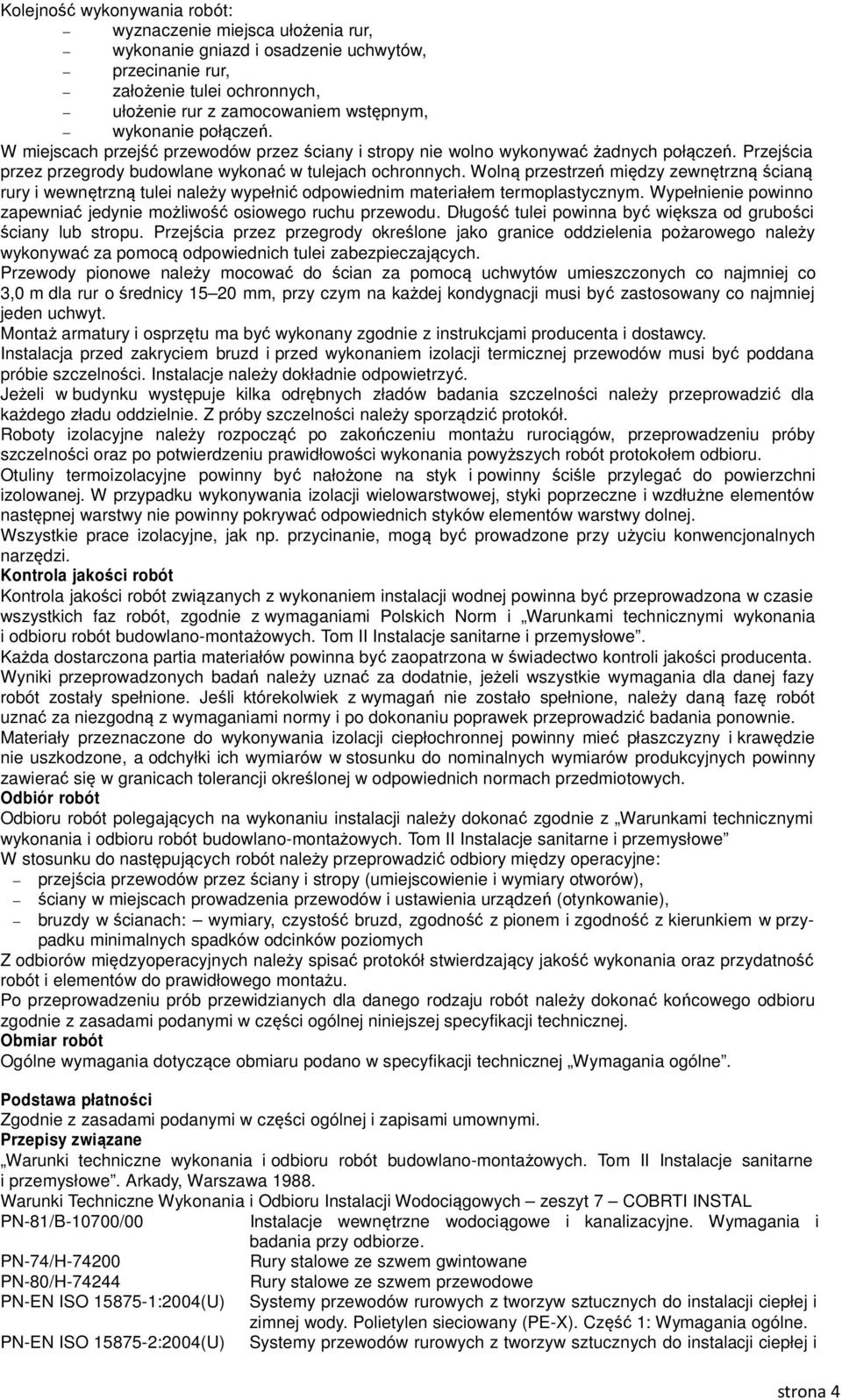

4 Kolejność wykonywania robót: wyznaczenie miejsca ułożenia rur, wykonanie gniazd i osadzenie uchwytów, przecinanie rur, założenie tulei ochronnych, ułożenie rur z zamocowaniem wstępnym, wykonanie połączeń. W miejscach przejść przewodów przez ściany i stropy nie wolno wykonywać żadnych połączeń. Przejścia przez przegrody budowlane wykonać w tulejach ochronnych. Wolną przestrzeń między zewnętrzną ścianą rury i wewnętrzną tulei należy wypełnić odpowiednim materiałem termoplastycznym. Wypełnienie powinno zapewniać jedynie możliwość osiowego ruchu przewodu. Długość tulei powinna być większa od grubości ściany lub stropu. Przejścia przez przegrody określone jako granice oddzielenia pożarowego należy wykonywać za pomocą odpowiednich tulei zabezpieczających. Przewody pionowe należy mocować do ścian za pomocą uchwytów umieszczonych co najmniej co 3,0 m dla rur o średnicy mm, przy czym na każdej kondygnacji musi być zastosowany co najmniej jeden uchwyt. Montaż armatury i osprzętu ma być wykonany zgodnie z instrukcjami producenta i dostawcy. Instalacja przed zakryciem bruzd i przed wykonaniem izolacji termicznej przewodów musi być poddana próbie szczelności. Instalacje należy dokładnie odpowietrzyć. Jeżeli w budynku występuje kilka odrębnych zładów badania szczelności należy przeprowadzić dla każdego zładu oddzielnie. Z próby szczelności należy sporządzić protokół. Roboty izolacyjne należy rozpocząć po zakończeniu montażu rurociągów, przeprowadzeniu próby szczelności oraz po potwierdzeniu prawidłowości wykonania powyższych robót protokołem odbioru. Otuliny termoizolacyjne powinny być nałożone na styk i powinny ściśle przylegać do powierzchni izolowanej. W przypadku wykonywania izolacji wielowarstwowej, styki poprzeczne i wzdłużne elementów następnej warstwy nie powinny pokrywać odpowiednich styków elementów warstwy dolnej. Wszystkie prace izolacyjne, jak np. przycinanie, mogą być prowadzone przy użyciu konwencjonalnych narzędzi. Kontrola jakości robót Kontrola jakości robót związanych z wykonaniem instalacji wodnej powinna być przeprowadzona w czasie wszystkich faz robót, zgodnie z wymaganiami Polskich Norm i Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe. Każda dostarczona partia materiałów powinna być zaopatrzona w świadectwo kontroli jakości producenta. Wyniki przeprowadzonych badań należy uznać za dodatnie, jeżeli wszystkie wymagania dla danej fazy robót zostały spełnione. Jeśli którekolwiek z wymagań nie zostało spełnione, należy daną fazę robót uznać za niezgodną z wymaganiami normy i po dokonaniu poprawek przeprowadzić badania ponownie. Materiały przeznaczone do wykonywania izolacji ciepłochronnej powinny mieć płaszczyzny i krawędzie nie uszkodzone, a odchyłki ich wymiarów w stosunku do nominalnych wymiarów produkcyjnych powinny zawierać się w granicach tolerancji określonej w odpowiednich normach przedmiotowych. Odbiór robót Odbioru robót polegających na wykonaniu instalacji należy dokonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe W stosunku do następujących robót należy przeprowadzić odbiory między operacyjne: przejścia przewodów przez ściany i stropy (umiejscowienie i wymiary otworów), ściany w miejscach prowadzenia przewodów i ustawienia urządzeń (otynkowanie), bruzdy w ścianach: wymiary, czystość bruzd, zgodność z pionem i zgodność z kierunkiem w przypadku minimalnych spadków odcinków poziomych Z odbiorów międzyoperacyjnych należy spisać protokół stwierdzający jakość wykonania oraz przydatność robót i elementów do prawidłowego montażu. Po przeprowadzeniu prób przewidzianych dla danego rodzaju robót należy dokonać końcowego odbioru zgodnie z zasadami podanymi w części ogólnej niniejszej specyfikacji technicznej. Obmiar robót Ogólne wymagania dotyczące obmiaru podano w specyfikacji technicznej Wymagania ogólne. Podstawa płatności Zgodnie z zasadami podanymi w części ogólnej i zapisami umownymi. Przepisy związane Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe. Arkady, Warszawa Warunki Techniczne Wykonania i Odbioru Instalacji Wodociągowych zeszyt 7 COBRTI INSTAL PN-81/B-10700/00 Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. PN-74/H Rury stalowe ze szwem gwintowane PN-80/H Rury stalowe ze szwem przewodowe PN-EN ISO :2004(U) Systemy przewodów rurowych z tworzyw sztucznych do instalacji ciepłej i zimnej wody. Polietylen sieciowany (PE-X). Część 1: Wymagania ogólne. PN-EN ISO :2004(U) Systemy przewodów rurowych z tworzyw sztucznych do instalacji ciepłej i strona 4

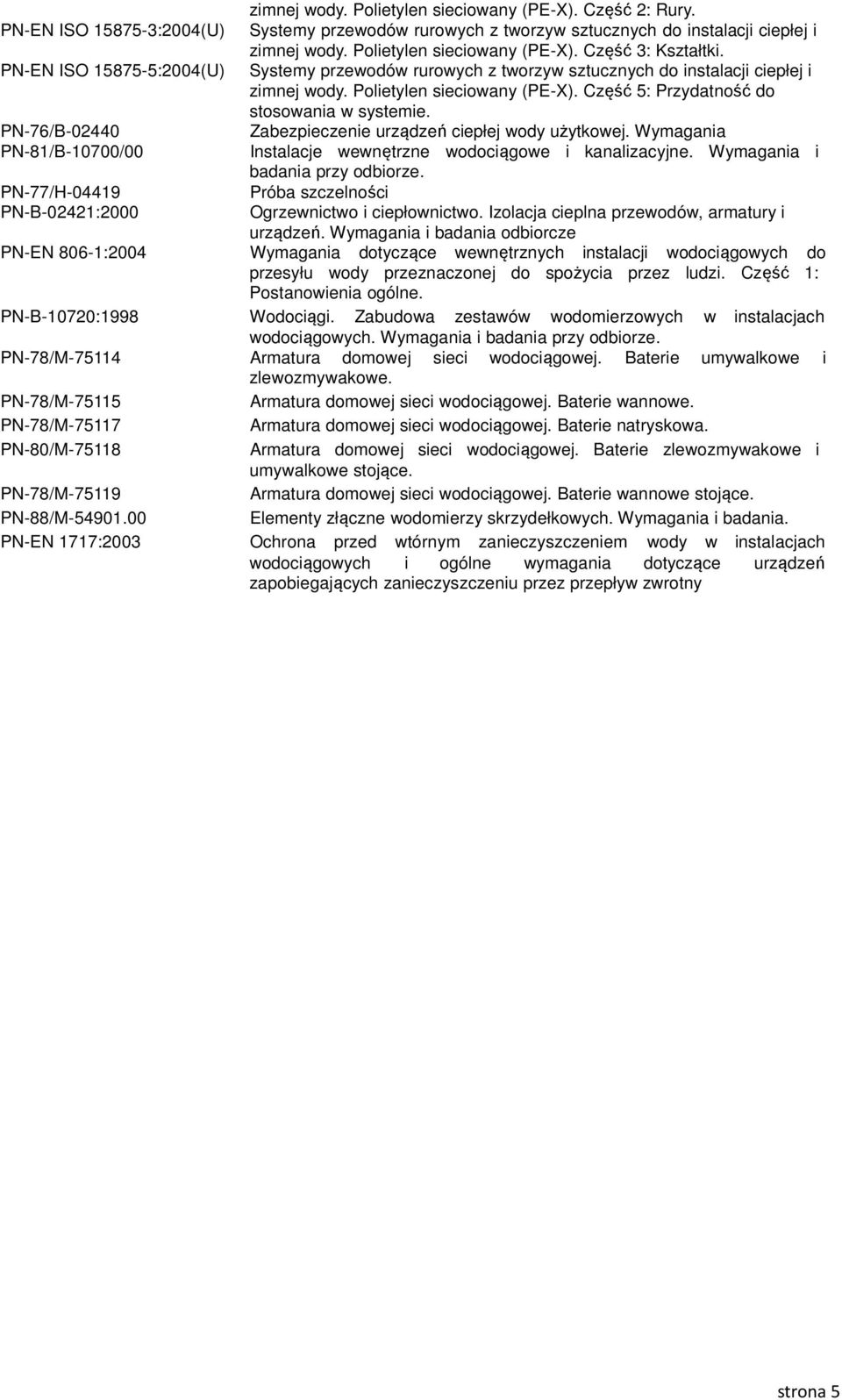

5 zimnej wody. Polietylen sieciowany (PE-X). Część 2: Rury. PN-EN ISO :2004(U) Systemy przewodów rurowych z tworzyw sztucznych do instalacji ciepłej i zimnej wody. Polietylen sieciowany (PE-X). Część 3: Kształtki. PN-EN ISO :2004(U) Systemy przewodów rurowych z tworzyw sztucznych do instalacji ciepłej i zimnej wody. Polietylen sieciowany (PE-X). Część 5: Przydatność do stosowania w systemie. PN-76/B Zabezpieczenie urządzeń ciepłej wody użytkowej. Wymagania PN-81/B-10700/00 Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. PN-77/H Próba szczelności PN-B-02421:2000 Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania odbiorcze PN-EN 806-1:2004 Wymagania dotyczące wewnętrznych instalacji wodociągowych do przesyłu wody przeznaczonej do spożycia przez ludzi. Część 1: Postanowienia ogólne. PN-B-10720:1998 Wodociągi. Zabudowa zestawów wodomierzowych w instalacjach wodociągowych. Wymagania i badania przy odbiorze. PN-78/M Armatura domowej sieci wodociągowej. Baterie umywalkowe i zlewozmywakowe. PN-78/M Armatura domowej sieci wodociągowej. Baterie wannowe. PN-78/M Armatura domowej sieci wodociągowej. Baterie natryskowa. PN-80/M Armatura domowej sieci wodociągowej. Baterie zlewozmywakowe i umywalkowe stojące. PN-78/M Armatura domowej sieci wodociągowej. Baterie wannowe stojące. PN-88/M Elementy złączne wodomierzy skrzydełkowych. Wymagania i badania. PN-EN 1717:2003 Ochrona przed wtórnym zanieczyszczeniem wody w instalacjach wodociągowych i ogólne wymagania dotyczące urządzeń zapobiegających zanieczyszczeniu przez przepływ zwrotny strona 5

6 IS.02. INSTALACJA KANALIZACJI SANITARNEJ Przedmiot Szczegółowej Specyfikacji Technicznej Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót w zakresie wykonania instalacji kanalizacji sanitarnej. Zakres robót objętych Specyfikacja Techniczną Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie nowej, zmodernizowanej instalacji kanalizacyjnej. Niniejsza specyfikacja techniczna związana jest z wykonaniem niżej wymienionych robót: rurociągi PCV, urządzenia. Montaż nowej instalacji kanalizacji sanitarnej wraz z urządzeniami. Materiały Do wykonania instalacji kanalizacyjnej mogą być stosowane wyroby producentów krajowych i zagranicznych. Wszystkie materiały użyte do wykonania instalacji muszą posiadać aktualne polskie aprobaty techniczne lub odpowiadać Polskim Normom. Wykonawca uzyska przed zastosowaniem wyrobu akceptację Inspektora Nadzoru. Odbiór techniczny materiałów powinien być dokonywany według wymagań i w sposób określony aktualnymi normami. Instalacja kanalizacyjna zostanie wykonana z rur kanalizacyjnych kielichowych z PVC, uszczelnionych w kielichach gumowymi pierścieniami. Dostarczone na budowę rury powinny być proste, czyste od zewnątrz i wewnątrz, bez widocznych wżerów i ubytków spowodowanych uszkodzeniami. Sprzęt Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. Transport i składowanie Rury muszą być transportowane na samochodach o odpowiedniej długości. Kształtki należy przewozić w odpowiednich pojemnikach. Podczas transportu, przeładunku i magazynowania rur i kształtek należy unikać ich zanieczyszczenia. Transport elementów wyposażenia do białego montażu powinien odbywać się krytymi środkami. Zaleca się transportowanie w oryginalnych opakowaniach producenta. Elementy wyposażenia należy przechowywać w magazynach lub w pomieszczeniach zamkniętych w pojemnikach. Wykonanie robót Wykonawca jest odpowiedzialny za realizację robót zgodnie z dokumentacją projektową, specyfikacją techniczną, poleceniami nadzoru autorskiego i inwestorskiego oraz zgodnie Warunkami technicznymi wykonania i odbioru sieci wodociągowych COBRTI INSTAL, Warszawa 2001 i Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe. Odstępstwa od projektu mogą dotyczyć jedynie dostosowania instalacji do wprowadzonych zmian konstrukcyjno-budowlanych, lub zastąpienia zaprojektowanych materiałów w przypadku niemożliwości ich uzyskania przez inne materiały lub elementy o zbliżonych charakterystykach i trwałości. Wszelkie zmiany i odstępstwa od zatwierdzonej dokumentacji technicznej nie mogą powodować obniżenia wartości funkcjonalnych i użytkowych instalacji, a jeżeli dotyczą zamiany materiałów i elementów określonych w dokumentacji technicznej na inne, nie mogą powodować zmniejszenia trwałości eksploatacyjnej. Rurociągi kanalizacyjne z PCV łączone będą na wcisk za pośrednictwem uszczelek gumowych i układane w bruzdach oraz za obudowami z płyt gipsowo-kartonowych. Przed układaniem przewodów należy sprawdzić trasę oraz usunąć możliwe do wyeliminowania przeszkody, mogące powodować uszkodzenie przewodów (np. pręty, wystające elementy zaprawy betonowej i muru). Przed zamontowaniem należy sprawdzić, czy elementy przewidziane do zamontowania nie posiadają uszkodzeń mechanicznych oraz czy w przewodach nie ma zanieczyszczeń (ziemia, papiery i inne elementy). Rur pękniętych lub w inny sposób uszkodzonych nie wolno używać. Kolejność wykonywania robót: wyznaczenie miejsca ułożenia rur, wykonanie gniazd i osadzenie uchwytów, przecinanie rur, założenie tulei ochronnych, ułożenie rur z zamocowaniem wstępnym, wykonanie połączeń. W miejscach przejść przewodów przez ściany i stropy nie wolno wykonywać żadnych połączeń. Przewody pionowe należy mocować do ścian za pomocą uchwytów umieszczonych co najmniej co 3,0 m, przy czym na każdej kondygnacji musi być zastosowany co najmniej jeden uchwyt. Na przewodach kanalizacyjnych przed załamaniami pionów wykonać rewizje. Kontrola jakości robót Kontrola jakości robót związanych z wykonaniem instalacji kanalizacyjnej powinna być przeprowadzona w czasie wszystkich faz robót, zgodnie z wymaganiami Polskich Norm i Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe. strona 6

7 Każda dostarczona partia materiałów powinna być zaopatrzona w świadectwo kontroli jakości producenta. Wyniki przeprowadzonych badań należy uznać za dodatnie, jeżeli wszystkie wymagania dla danej fazy robót zostały spełnione. Jeśli którekolwiek z wymagań nie zostało spełnione, należy daną fazę robót uznać za niezgodną z wymaganiami normy i po dokonaniu poprawek przeprowadzić badania ponownie. Odbiór robót Odbioru robót polegających na wykonaniu instalacji należy dokonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe W stosunku do następujących robót należy przeprowadzić odbiory między operacyjne: przejścia przewodów przez ściany i stropy (umiejscowienie i wymiary otworów), ściany w miejscach prowadzenia przewodów i ustawienia urządzeń (otynkowanie), bruzdy w ścianach: wymiary, czystość bruzd, zgodność z pionem i zgodność z kierunkiem w przypadku minimalnych spadków odcinków poziomych Z odbiorów międzyoperacyjnych należy spisać protokół stwierdzający jakość wykonania oraz przydatność robót i elementów do prawidłowego montażu. Po przeprowadzeniu prób przewidzianych dla danego rodzaju robót należy dokonać końcowego odbioru zgodnie z zasadami podanymi w części ogólnej niniejszej specyfikacji technicznej. Obmiar robót Ogólne wymagania dotyczące obmiaru podano w specyfikacji technicznej Wymagania ogólne. Podstawa płatności Zgodnie z zasadami podanymi w części ogólnej i zapisami umownymi. Przepisy związane Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe. Arkady, Warszawa Warunki Techniczne Wykonania i Odbioru Instalacji Wodociągowych zeszyt 7 COBRTI INSTAL PN-81/B-10700/00 Instalacje wewnętrzne wodociągowe i kanalizacyjne. Wymagania i badania przy odbiorze. PN-EN :2001 Systemy przewodowe z tworzyw sztucznych do odprowadzania nieczystości i ścieków. PN-9ZB Kanalizacja. Przewody kanalizacyjne wymagania i badania przy odbiorze PN-85/C Kształtki kanalizacyjne z PCV PN-85/C Rury kanalizacyjne z PCV PN-92/B Przewody kanalizacyjne PN-92/B Instalacje kanalizacyjne. Wymagania strona 7

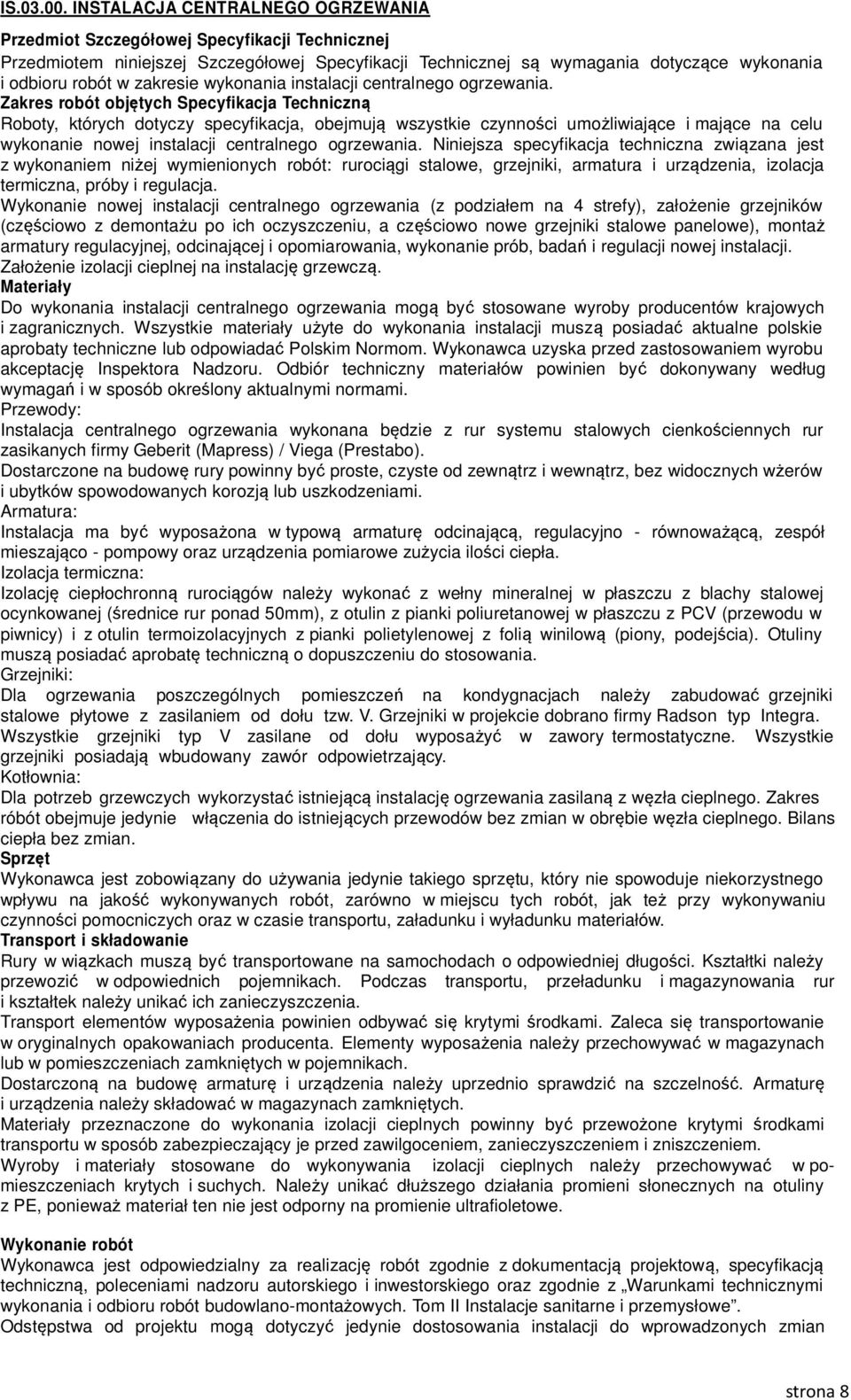

8 IS INSTALACJA CENTRALNEGO OGRZEWANIA Przedmiot Szczegółowej Specyfikacji Technicznej Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót w zakresie wykonania instalacji centralnego ogrzewania. Zakres robót objętych Specyfikacja Techniczną Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie nowej instalacji centralnego ogrzewania. Niniejsza specyfikacja techniczna związana jest z wykonaniem niżej wymienionych robót: rurociągi stalowe, grzejniki, armatura i urządzenia, izolacja termiczna, próby i regulacja. Wykonanie nowej instalacji centralnego ogrzewania (z podziałem na 4 strefy), założenie grzejników (częściowo z demontażu po ich oczyszczeniu, a częściowo nowe grzejniki stalowe panelowe), montaż armatury regulacyjnej, odcinającej i opomiarowania, wykonanie prób, badań i regulacji nowej instalacji. Założenie izolacji cieplnej na instalację grzewczą. Materiały Do wykonania instalacji centralnego ogrzewania mogą być stosowane wyroby producentów krajowych i zagranicznych. Wszystkie materiały użyte do wykonania instalacji muszą posiadać aktualne polskie aprobaty techniczne lub odpowiadać Polskim Normom. Wykonawca uzyska przed zastosowaniem wyrobu akceptację Inspektora Nadzoru. Odbiór techniczny materiałów powinien być dokonywany według wymagań i w sposób określony aktualnymi normami. Przewody: Instalacja centralnego ogrzewania wykonana będzie z rur systemu stalowych cienkościennych rur zasikanych firmy Geberit (Mapress) / Viega (Prestabo). Dostarczone na budowę rury powinny być proste, czyste od zewnątrz i wewnątrz, bez widocznych wżerów i ubytków spowodowanych korozją lub uszkodzeniami. Armatura: Instalacja ma być wyposażona w typową armaturę odcinającą, regulacyjno - równoważącą, zespół mieszająco - pompowy oraz urządzenia pomiarowe zużycia ilości ciepła. Izolacja termiczna: Izolację ciepłochronną rurociągów należy wykonać z wełny mineralnej w płaszczu z blachy stalowej ocynkowanej (średnice rur ponad 50mm), z otulin z pianki poliuretanowej w płaszczu z PCV (przewodu w piwnicy) i z otulin termoizolacyjnych z pianki polietylenowej z folią winilową (piony, podejścia). Otuliny muszą posiadać aprobatę techniczną o dopuszczeniu do stosowania. Grzejniki: Dla ogrzewania poszczególnych pomieszczeń na kondygnacjach należy zabudować grzejniki stalowe płytowe z zasilaniem od dołu tzw. V. Grzejniki w projekcie dobrano firmy Radson typ Integra. Wszystkie grzejniki typ V zasilane od dołu wyposażyć w zawory termostatyczne. Wszystkie grzejniki posiadają wbudowany zawór odpowietrzający. Kotłownia: Dla potrzeb grzewczych wykorzystać istniejącą instalację ogrzewania zasilaną z węzła cieplnego. Zakres róbót obejmuje jedynie włączenia do istniejących przewodów bez zmian w obrębie węzła cieplnego. Bilans ciepła bez zmian. Sprzęt Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. Transport i składowanie Rury w wiązkach muszą być transportowane na samochodach o odpowiedniej długości. Kształtki należy przewozić w odpowiednich pojemnikach. Podczas transportu, przeładunku i magazynowania rur i kształtek należy unikać ich zanieczyszczenia. Transport elementów wyposażenia powinien odbywać się krytymi środkami. Zaleca się transportowanie w oryginalnych opakowaniach producenta. Elementy wyposażenia należy przechowywać w magazynach lub w pomieszczeniach zamkniętych w pojemnikach. Dostarczoną na budowę armaturę i urządzenia należy uprzednio sprawdzić na szczelność. Armaturę i urządzenia należy składować w magazynach zamkniętych. Materiały przeznaczone do wykonania izolacji cieplnych powinny być przewożone krytymi środkami transportu w sposób zabezpieczający je przed zawilgoceniem, zanieczyszczeniem i zniszczeniem. Wyroby i materiały stosowane do wykonywania izolacji cieplnych należy przechowywać w pomieszczeniach krytych i suchych. Należy unikać dłuższego działania promieni słonecznych na otuliny z PE, ponieważ materiał ten nie jest odporny na promienie ultrafioletowe. Wykonanie robót Wykonawca jest odpowiedzialny za realizację robót zgodnie z dokumentacją projektową, specyfikacją techniczną, poleceniami nadzoru autorskiego i inwestorskiego oraz zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe. Odstępstwa od projektu mogą dotyczyć jedynie dostosowania instalacji do wprowadzonych zmian strona 8

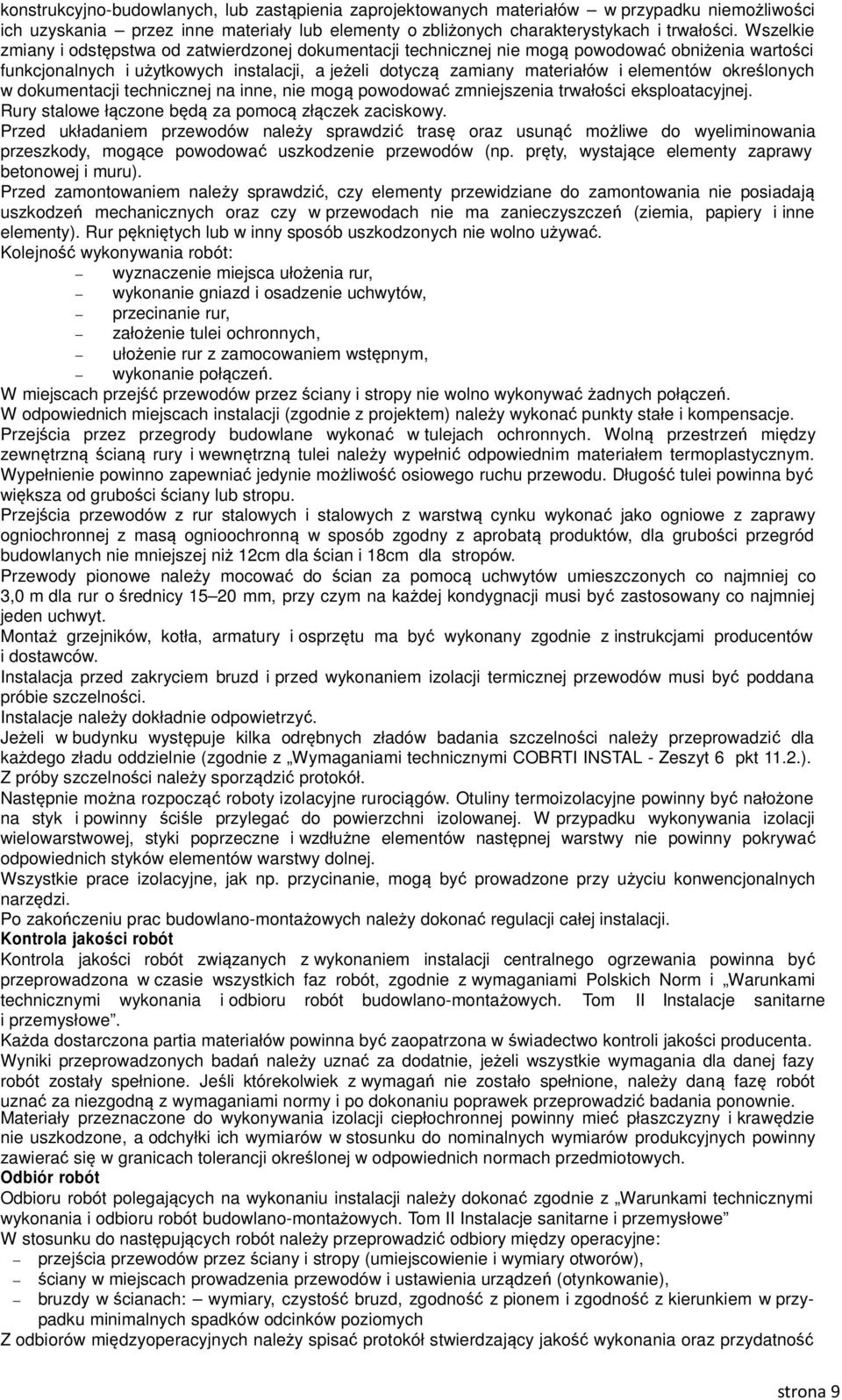

9 konstrukcyjno-budowlanych, lub zastąpienia zaprojektowanych materiałów w przypadku niemożliwości ich uzyskania przez inne materiały lub elementy o zbliżonych charakterystykach i trwałości. Wszelkie zmiany i odstępstwa od zatwierdzonej dokumentacji technicznej nie mogą powodować obniżenia wartości funkcjonalnych i użytkowych instalacji, a jeżeli dotyczą zamiany materiałów i elementów określonych w dokumentacji technicznej na inne, nie mogą powodować zmniejszenia trwałości eksploatacyjnej. Rury stalowe łączone będą za pomocą złączek zaciskowy. Przed układaniem przewodów należy sprawdzić trasę oraz usunąć możliwe do wyeliminowania przeszkody, mogące powodować uszkodzenie przewodów (np. pręty, wystające elementy zaprawy betonowej i muru). Przed zamontowaniem należy sprawdzić, czy elementy przewidziane do zamontowania nie posiadają uszkodzeń mechanicznych oraz czy w przewodach nie ma zanieczyszczeń (ziemia, papiery i inne elementy). Rur pękniętych lub w inny sposób uszkodzonych nie wolno używać. Kolejność wykonywania robót: wyznaczenie miejsca ułożenia rur, wykonanie gniazd i osadzenie uchwytów, przecinanie rur, założenie tulei ochronnych, ułożenie rur z zamocowaniem wstępnym, wykonanie połączeń. W miejscach przejść przewodów przez ściany i stropy nie wolno wykonywać żadnych połączeń. W odpowiednich miejscach instalacji (zgodnie z projektem) należy wykonać punkty stałe i kompensacje. Przejścia przez przegrody budowlane wykonać w tulejach ochronnych. Wolną przestrzeń między zewnętrzną ścianą rury i wewnętrzną tulei należy wypełnić odpowiednim materiałem termoplastycznym. Wypełnienie powinno zapewniać jedynie możliwość osiowego ruchu przewodu. Długość tulei powinna być większa od grubości ściany lub stropu. Przejścia przewodów z rur stalowych i stalowych z warstwą cynku wykonać jako ogniowe z zaprawy ogniochronnej z masą ognioochronną w sposób zgodny z aprobatą produktów, dla grubości przegród Przejściaprzezprzegrodyokreślonejakograniceoddzieleniapożarowegonależywykonywaćzapomocąodpowiednichtuleizabezpieczających. budowlanych nie mniejszej niż 12cm dla ścian i 18cm dla stropów. Przewody pionowe należy mocować do ścian za pomocą uchwytów umieszczonych co najmniej co 3,0 m dla rur o średnicy mm, przy czym na każdej kondygnacji musi być zastosowany co najmniej jeden uchwyt. Montaż grzejników, kotła, armatury i osprzętu ma być wykonany zgodnie z instrukcjami producentów i dostawców. Instalacja przed zakryciem bruzd i przed wykonaniem izolacji termicznej przewodów musi być poddana próbie szczelności. Instalacje należy dokładnie odpowietrzyć. Jeżeli w budynku występuje kilka odrębnych zładów badania szczelności należy przeprowadzić dla każdego zładu oddzielnie (zgodnie z Wymaganiami technicznymi COBRTI INSTAL - Zeszyt 6 pkt 11.2.). Z próby szczelności należy sporządzić protokół. Następnie można rozpocząć roboty izolacyjne rurociągów. Otuliny termoizolacyjne powinny być nałożone na styk i powinny ściśle przylegać do powierzchni izolowanej. W przypadku wykonywania izolacji wielowarstwowej, styki poprzeczne i wzdłużne elementów następnej warstwy nie powinny pokrywać odpowiednich styków elementów warstwy dolnej. Wszystkie prace izolacyjne, jak np. przycinanie, mogą być prowadzone przy użyciu konwencjonalnych narzędzi. Po zakończeniu prac budowlano-montażowych należy dokonać regulacji całej instalacji. Kontrola jakości robót Kontrola jakości robót związanych z wykonaniem instalacji centralnego ogrzewania powinna być przeprowadzona w czasie wszystkich faz robót, zgodnie z wymaganiami Polskich Norm i Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe. Każda dostarczona partia materiałów powinna być zaopatrzona w świadectwo kontroli jakości producenta. Wyniki przeprowadzonych badań należy uznać za dodatnie, jeżeli wszystkie wymagania dla danej fazy robót zostały spełnione. Jeśli którekolwiek z wymagań nie zostało spełnione, należy daną fazę robót uznać za niezgodną z wymaganiami normy i po dokonaniu poprawek przeprowadzić badania ponownie. Materiały przeznaczone do wykonywania izolacji ciepłochronnej powinny mieć płaszczyzny i krawędzie nie uszkodzone, a odchyłki ich wymiarów w stosunku do nominalnych wymiarów produkcyjnych powinny zawierać się w granicach tolerancji określonej w odpowiednich normach przedmiotowych. Odbiór robót Odbioru robót polegających na wykonaniu instalacji należy dokonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe W stosunku do następujących robót należy przeprowadzić odbiory między operacyjne: przejścia przewodów przez ściany i stropy (umiejscowienie i wymiary otworów), ściany w miejscach prowadzenia przewodów i ustawienia urządzeń (otynkowanie), bruzdy w ścianach: wymiary, czystość bruzd, zgodność z pionem i zgodność z kierunkiem w przypadku minimalnych spadków odcinków poziomych Z odbiorów międzyoperacyjnych należy spisać protokół stwierdzający jakość wykonania oraz przydatność strona 9

10 robót i elementów do prawidłowego montażu. Po przeprowadzeniu prób przewidzianych dla danego rodzaju robót należy dokonać końcowego odbioru zgodnie z zasadami podanymi w części ogólnej niniejszej specyfikacji technicznej. Obmiar robót Ogólne wymagania dotyczące obmiaru podano w specyfikacji technicznej Wymagania ogólne. Podstawa płatności Zgodnie z zasadami podanymi w części ogólnej i zapisami umownymi. Przepisy związane Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe. Arkady, Warszawa PN-80/H Rury stalowe ze szwem przewodowe PN-77/H Próba szczelności PN-B-02421:2000 Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania odbiorcze PN-64/B Urządzenia centralnego ogrzewania w budownictwie powszechnym. Wymagania i badania techniczne przy odbiorze. PN-91/B Ogrzewnictwo i ciepłownictwo. Zabezpieczenie wodnych zamkniętych systemów ciepłowniczych. Wymagania. PN-91/B Ogrzewnictwo. Odpowietrzanie instalacji ogrzewań wodnych. Wymagania. PN-90/M Armatura instalacji centralnego ogrzewania. Ogólne wymagania i badania. PN-91/M Armatura instalacji centralnego ogrzewania. Zawory regulacyjne. Wymagania i badania. PN-EN 215-1:2002 Termostatyczne zawory grzejnikowe. Część 1: Wymagania i badania. PN-EN 442-1:1999 Grzejniki. Wymagania i warunki techniczne. PN-EN 442-2:1999/A1:2002 Grzejniki. Moc cieplna i metody badań (zmiana A1). PN 93/C Woda w instalacjach ogrzewania. Wymagania i badania dotyczące jakości wody strona 10

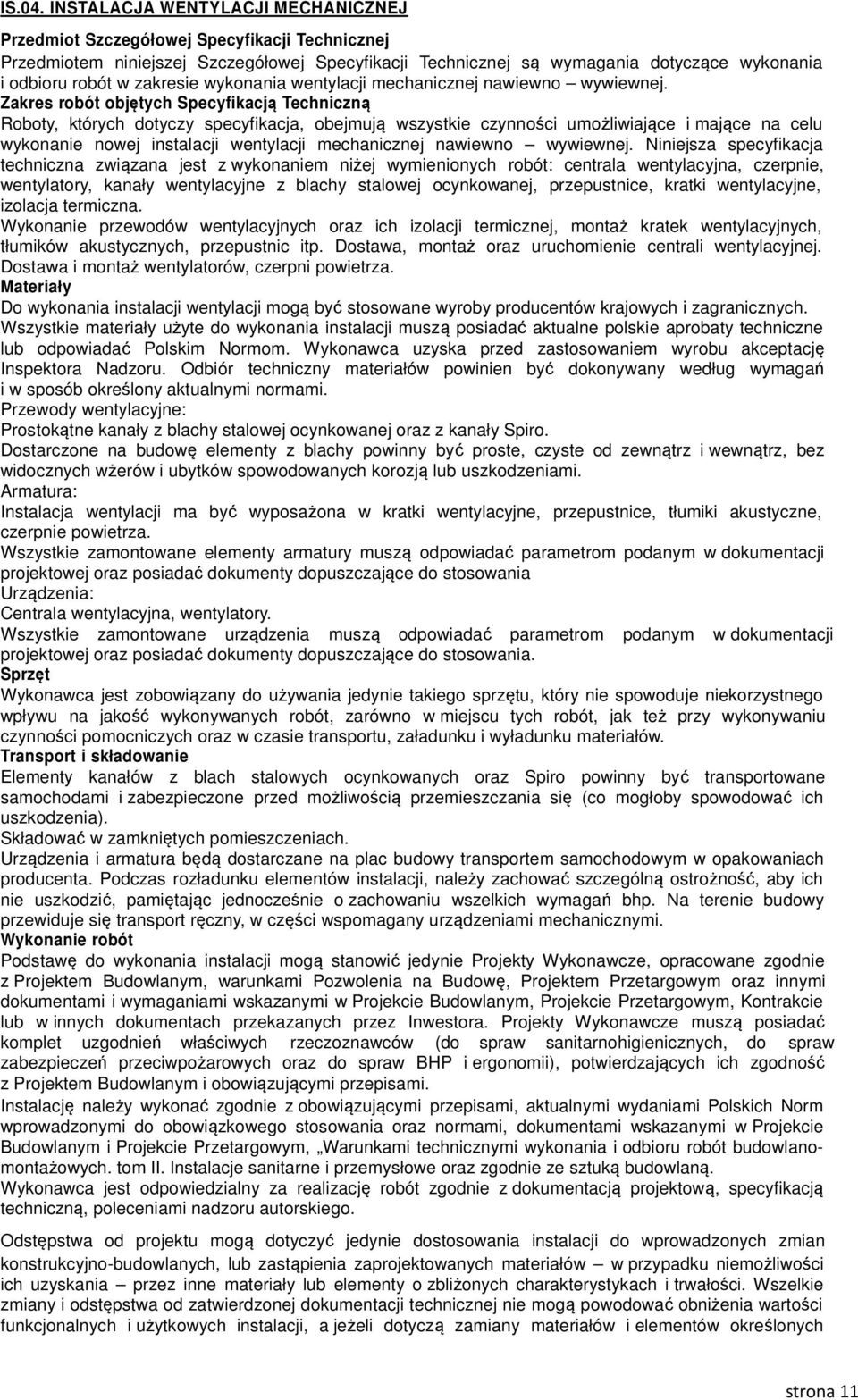

11 IS.04. INSTALACJA WENTYLACJI MECHANICZNEJ Przedmiot Szczegółowej Specyfikacji Technicznej Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót w zakresie wykonania wentylacji mechanicznej nawiewno wywiewnej. Zakres robót objętych Specyfikacją Techniczną Roboty, których dotyczy specyfikacja, obejmują wszystkie czynności umożliwiające i mające na celu wykonanie nowej instalacji wentylacji mechanicznej nawiewno wywiewnej. Niniejsza specyfikacja techniczna związana jest z wykonaniem niżej wymienionych robót: centrala wentylacyjna, czerpnie, wentylatory, kanały wentylacyjne z blachy stalowej ocynkowanej, przepustnice, kratki wentylacyjne, izolacja termiczna. Wykonanie przewodów wentylacyjnych oraz ich izolacji termicznej, montaż kratek wentylacyjnych, tłumików akustycznych, przepustnic itp. Dostawa, montaż oraz uruchomienie centrali wentylacyjnej. Dostawa i montaż wentylatorów, czerpni powietrza. Materiały Do wykonania instalacji wentylacji mogą być stosowane wyroby producentów krajowych i zagranicznych. Wszystkie materiały użyte do wykonania instalacji muszą posiadać aktualne polskie aprobaty techniczne lub odpowiadać Polskim Normom. Wykonawca uzyska przed zastosowaniem wyrobu akceptację Inspektora Nadzoru. Odbiór techniczny materiałów powinien być dokonywany według wymagań i w sposób określony aktualnymi normami. Przewody wentylacyjne: Prostokątne kanały z blachy stalowej ocynkowanej oraz z kanały Spiro. Dostarczone na budowę elementy z blachy powinny być proste, czyste od zewnątrz i wewnątrz, bez widocznych wżerów i ubytków spowodowanych korozją lub uszkodzeniami. Armatura: Instalacja wentylacji ma być wyposażona w kratki wentylacyjne, przepustnice, tłumiki akustyczne, czerpnie powietrza. Wszystkie zamontowane elementy armatury muszą odpowiadać parametrom podanym w dokumentacji projektowej oraz posiadać dokumenty dopuszczające do stosowania Urządzenia: Centrala wentylacyjna, wentylatory. Wszystkie zamontowane urządzenia muszą odpowiadać parametrom podanym w dokumentacji projektowej oraz posiadać dokumenty dopuszczające do stosowania. Sprzęt Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych robót, zarówno w miejscu tych robót, jak też przy wykonywaniu czynności pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. Transport i składowanie Elementy kanałów z blach stalowych ocynkowanych oraz Spiro powinny być transportowane samochodami i zabezpieczone przed możliwością przemieszczania się (co mogłoby spowodować ich uszkodzenia). Składować w zamkniętych pomieszczeniach. Urządzenia i armatura będą dostarczane na plac budowy transportem samochodowym w opakowaniach producenta. Podczas rozładunku elementów instalacji, należy zachować szczególną ostrożność, aby ich nie uszkodzić, pamiętając jednocześnie o zachowaniu wszelkich wymagań bhp. Na terenie budowy przewiduje się transport ręczny, w części wspomagany urządzeniami mechanicznymi. Wykonanie robót Podstawę do wykonania instalacji mogą stanowić jedynie Projekty Wykonawcze, opracowane zgodnie z Projektem Budowlanym, warunkami Pozwolenia na Budowę, Projektem Przetargowym oraz innymi dokumentami i wymaganiami wskazanymi w Projekcie Budowlanym, Projekcie Przetargowym, Kontrakcie lub w innych dokumentach przekazanych przez Inwestora. Projekty Wykonawcze muszą posiadać komplet uzgodnień właściwych rzeczoznawców (do spraw sanitarnohigienicznych, do spraw zabezpieczeń przeciwpożarowych oraz do spraw BHP i ergonomii), potwierdzających ich zgodność z Projektem Budowlanym i obowiązującymi przepisami. Instalację należy wykonać zgodnie z obowiązującymi przepisami, aktualnymi wydaniami Polskich Norm wprowadzonymi do obowiązkowego stosowania oraz normami, dokumentami wskazanymi w Projekcie Budowlanym i Projekcie Przetargowym, Warunkami technicznymi wykonania i odbioru robót budowlanomontażowych. tom II. Instalacje sanitarne i przemysłowe oraz zgodnie ze sztuką budowlaną. Wykonawca jest odpowiedzialny za realizację robót zgodnie z dokumentacją projektową, specyfikacją techniczną, poleceniami nadzoru autorskiego. Odstępstwa od projektu mogą dotyczyć jedynie dostosowania instalacji do wprowadzonych zmian konstrukcyjno-budowlanych, lub zastąpienia zaprojektowanych materiałów w przypadku niemożliwości ich uzyskania przez inne materiały lub elementy o zbliżonych charakterystykach i trwałości. Wszelkie zmiany i odstępstwa od zatwierdzonej dokumentacji technicznej nie mogą powodować obniżenia wartości funkcjonalnych i użytkowych instalacji, a jeżeli dotyczą zamiany materiałów i elementów określonych strona 11

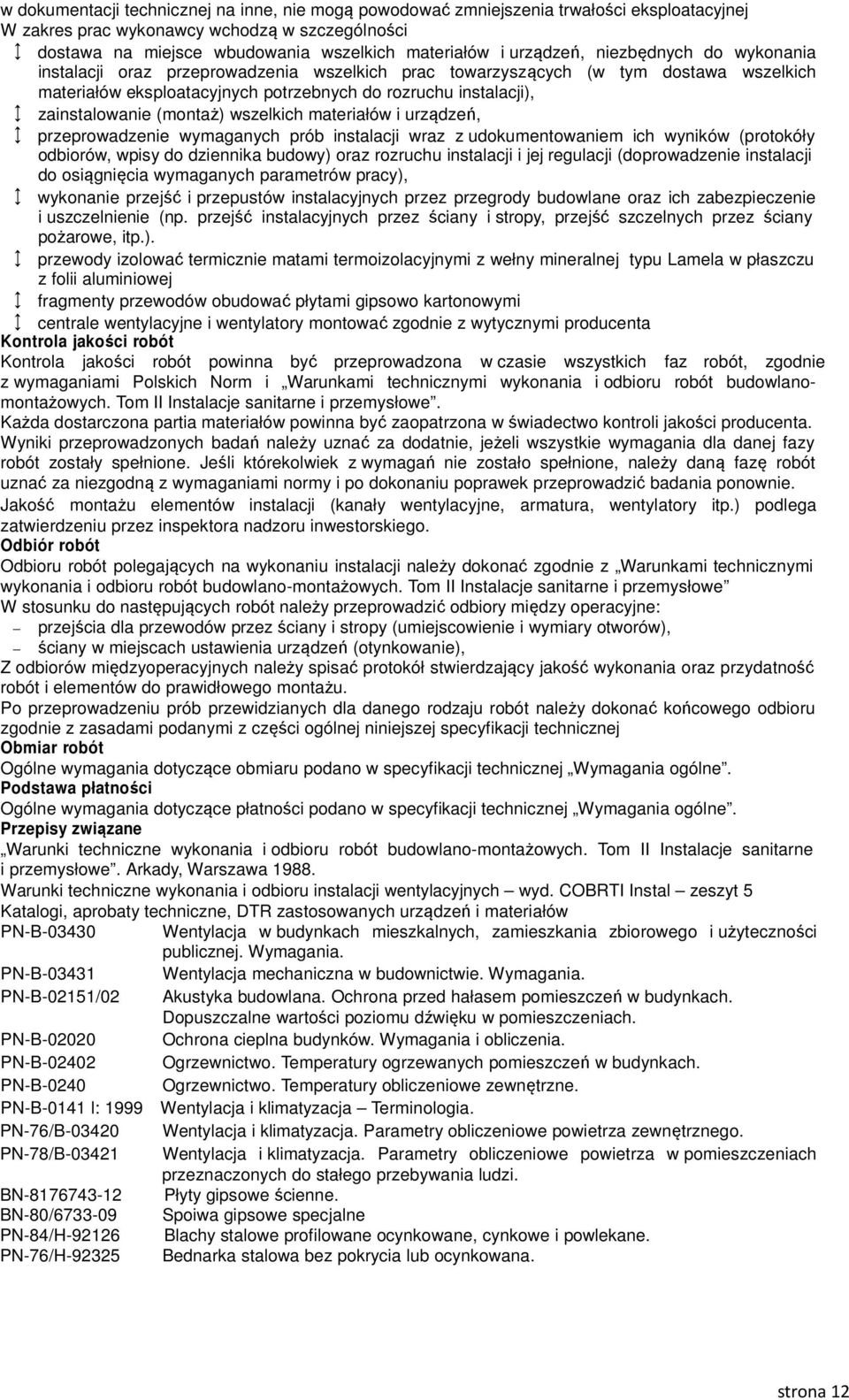

12 w dokumentacji technicznej na inne, nie mogą powodować zmniejszenia trwałości eksploatacyjnej W zakres prac wykonawcy wchodzą w szczególności dostawa na miejsce wbudowania wszelkich materiałów i urządzeń, niezbędnych do wykonania instalacji oraz przeprowadzenia wszelkich prac towarzyszących (w tym dostawa wszelkich materiałów eksploatacyjnych potrzebnych do rozruchu instalacji), zainstalowanie (montaż) wszelkich materiałów i urządzeń, przeprowadzenie wymaganych prób instalacji wraz z udokumentowaniem ich wyników (protokóły odbiorów, wpisy do dziennika budowy) oraz rozruchu instalacji i jej regulacji (doprowadzenie instalacji do osiągnięcia wymaganych parametrów pracy), wykonanie przejść i przepustów instalacyjnych przez przegrody budowlane oraz ich zabezpieczenie i uszczelnienie (np. przejść instalacyjnych przez ściany i stropy, przejść szczelnych przez ściany pożarowe, itp.). przewody izolować termicznie matami termoizolacyjnymi z wełny mineralnej typu Lamela w płaszczu z folii aluminiowej fragmenty przewodów obudować płytami gipsowo kartonowymi centrale wentylacyjne i wentylatory montować zgodnie z wytycznymi producenta Kontrola jakości robót Kontrola jakości robót powinna być przeprowadzona w czasie wszystkich faz robót, zgodnie z wymaganiami Polskich Norm i Warunkami technicznymi wykonania i odbioru robót budowlanomontażowych. Tom II Instalacje sanitarne i przemysłowe. Każda dostarczona partia materiałów powinna być zaopatrzona w świadectwo kontroli jakości producenta. Wyniki przeprowadzonych badań należy uznać za dodatnie, jeżeli wszystkie wymagania dla danej fazy robót zostały spełnione. Jeśli którekolwiek z wymagań nie zostało spełnione, należy daną fazę robót uznać za niezgodną z wymaganiami normy i po dokonaniu poprawek przeprowadzić badania ponownie. Jakość montażu elementów instalacji (kanały wentylacyjne, armatura, wentylatory itp.) podlega zatwierdzeniu przez inspektora nadzoru inwestorskiego. Odbiór robót Odbioru robót polegających na wykonaniu instalacji należy dokonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe W stosunku do następujących robót należy przeprowadzić odbiory między operacyjne: przejścia dla przewodów przez ściany i stropy (umiejscowienie i wymiary otworów), ściany w miejscach ustawienia urządzeń (otynkowanie), Z odbiorów międzyoperacyjnych należy spisać protokół stwierdzający jakość wykonania oraz przydatność robót i elementów do prawidłowego montażu. Po przeprowadzeniu prób przewidzianych dla danego rodzaju robót należy dokonać końcowego odbioru zgodnie z zasadami podanymi z części ogólnej niniejszej specyfikacji technicznej Obmiar robót Ogólne wymagania dotyczące obmiaru podano w specyfikacji technicznej Wymagania ogólne. Podstawa płatności Ogólne wymagania dotyczące płatności podano w specyfikacji technicznej Wymagania ogólne. Przepisy związane Warunki techniczne wykonania i odbioru robót budowlano-montażowych. Tom II Instalacje sanitarne i przemysłowe. Arkady, Warszawa Warunki techniczne wykonania i odbioru instalacji wentylacyjnych wyd. COBRTI Instal zeszyt 5 Katalogi, aprobaty techniczne, DTR zastosowanych urządzeń i materiałów PN-B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania. PN-B Wentylacja mechaniczna w budownictwie. Wymagania. PN-B-02151/02 Akustyka budowlana. Ochrona przed hałasem pomieszczeń w budynkach. Dopuszczalne wartości poziomu dźwięku w pomieszczeniach. PN-B Ochrona cieplna budynków. Wymagania i obliczenia. PN-B Ogrzewnictwo. Temperatury ogrzewanych pomieszczeń w budynkach. PN-B-0240 Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne. PN-B-0141 l: 1999 Wentylacja i klimatyzacja Terminologia. PN-76/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza zewnętrznego. PN-78/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza w pomieszczeniach przeznaczonych do stałego przebywania ludzi. BN Płyty gipsowe ścienne. BN-80/ Spoiwa gipsowe specjalne PN-84/H Blachy stalowe profilowane ocynkowane, cynkowe i powlekane. PN-76/H Bednarka stalowa bez pokrycia lub ocynkowana. strona 12
