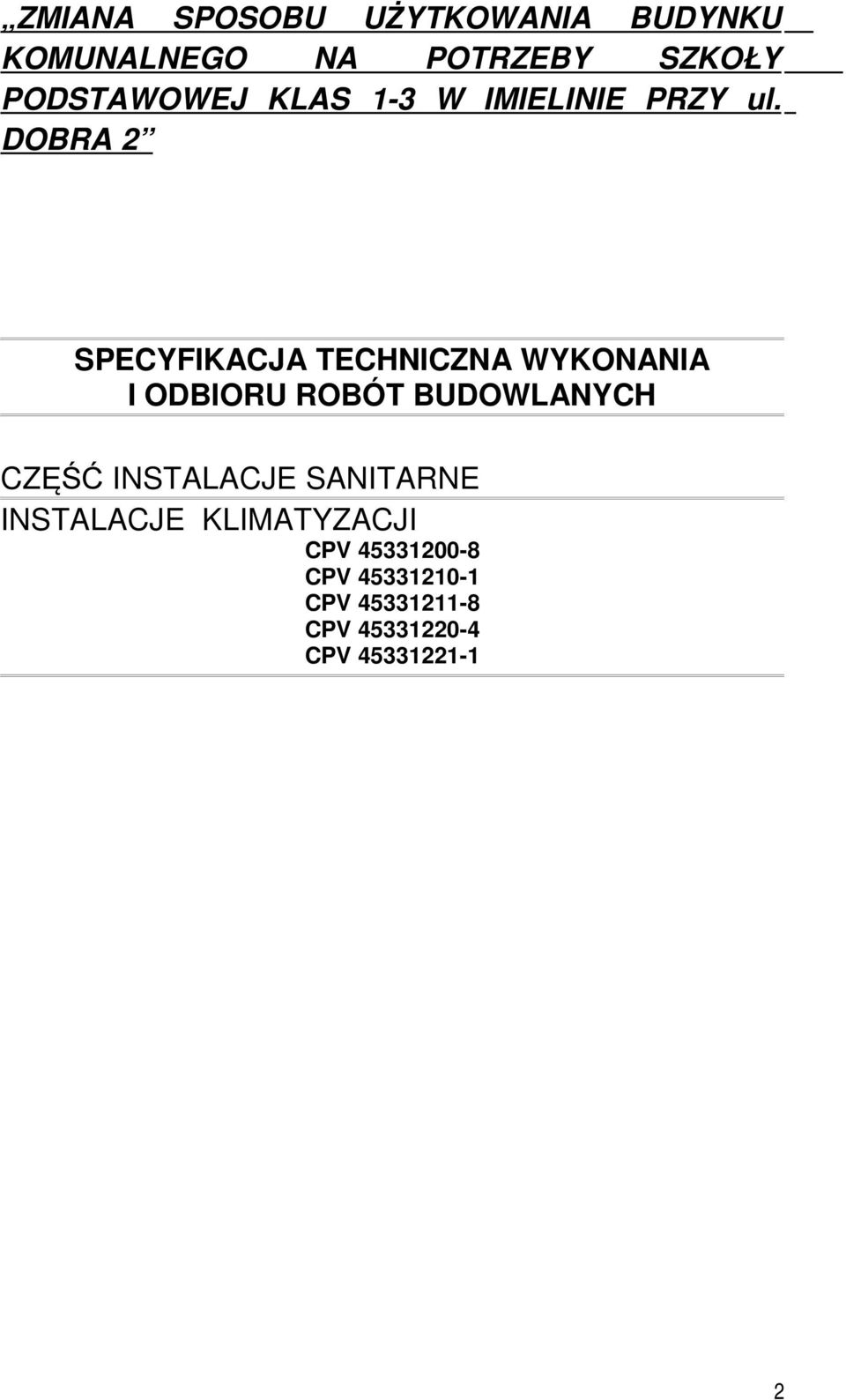

1 ZMIANA SPOSOBU UŻYTKOWANIA BUDYNKU KOMUNALNEGO NA POTRZEBY SZKOŁY PODSTAWOWEJ KLAS 1-3 W IMIELINIE PRZY ul. DOBRA 2 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH CZĘŚĆ INSTALACJE SANITARNE INSTALACJE KLIMATYZACJI CPV CPV CPV CPV CPV

2 I. INSTALACJA KLIMATYZACJI FREONOWEJ SPIS TRE CI: 1. Przedmiot ST 2. Zakres stosowania ST 3. Zakres robót obj tych ST 4. Transport i składowanie 5. Wykonanie robót 6. Kontrola jako ci robót 7. Odbiór robót 8. Przepisy zwi zane Kody wg Wspólnego Słownika Zamówie (CPV) - kod CPV Instalowanie urz dze wentylacyjnych i klimatyzacyjnych - kod CPV Instalowanie układu konfekcjonowania powietrza - kod CPV Instalowanie układu cz ciowego konfekcjonowania powietrza - kod CPV Roboty budowlane - kod CPV Ogólne roboty budowlane zwi zane z budow ruroci gów - kod CPV Instalowanie sprz tu chłodniczego 3

3 1. Przedmiot ST Przedmiotem niniejszej szczegółowej specyfikacji technicznej (ST) s wymagania szczegółowe dotycz ce wykonania i odbioru robót instalacji klimatyzacji freonowej dla tematu: ZMIANA SPOSOBU UŻYTKOWANIA BUDYNKU KOMUNALNEGO NA POTRZEBY SZKOŁY PODSTAWOWEJ KLAS 1-3 W IMIELINIE PRZY ul. DOBRA 2 2. Zakres stosowania ST Projekt klimatyzacji freonowej podczas wyceny i wykonawstwa nale y rozpatrywa ł cznie z zawartymi w innych bran ach informacjami zwi zanymi. ST instalacja klimatyzacji stanowi jeden z dokumentów przetargowych przy zlecaniu wykonania robót zgodnie z ustaw o zamówieniach publicznych i realizacji oraz rozliczaniu robót w obiektach budowlanych. Dokumentacj techniczn okre laj c przedmiot zamówienia i stanowi c podstaw do realizacji robót jest: Projekt wykonawczy instalacji klimatyzacji Projekt zawiera rysunki: IS-01 INSTALACJA KLIMATYZACJI RZUT PRZYZIEMIA 1:50; IS-02 INSTALACJA WOD-KAN RZUT PRZYZIEMIA 1:50; Wykonane instalacje maj spełnia wymagania ustawowe oraz wymagania podstawowe: a) bezpiecze stwa konstrukcji; b) bezpiecze stwa po arowego; c) bezpiecze stwa u ytkowania; d) odpowiednich warunków higienicznych i zdrowotnych oraz ochron rodowiska; e) ochrony przed hałasem i drganiami; f) oszcz dno ci energii. 4

4 3. Zakres robót obj tych ST Roboty, których dotyczy specyfikacja, obejmuj wszystkie czynno ci umo liwiaj ce i maj ce na celu wykonanie instalacji: klimatyzacji freonowej Niniejsza specyfikacja techniczna zwi zana jest z wykonaniem ni ej wymienionych robót: monta em urz dze klimatyzacyjnych, badaniem instalacji, regulacj instalacji. Wykonawca jest odpowiedzialny za realizacj robót zgodnie z dokumentacj projektow, specyfikacj techniczn, poleceniami nadzoru autorskiego i inwestorskiego oraz zgodnie z art. 5, 22, 23 i 28 ustawy Prawo budowlane. oraz Warunkami technicznymi wykonania i odbioru robót budowlanych COBRTI Instal Warszawa 2003, Zeszyt 6. Odst pstwa od projektu mog dotyczy jedynie dostosowania instalacji klimatyzacji freonowej do wprowadzonych zmian konstrukcyjno-budowlanych, lub zast pienia zaprojektowanych materiałów w przypadku niemo liwo ci ich uzyskania przez inne materiały lub elementy o zbli onych charakterystykach i trwało ci. Wszelkie zmiany i odst pstwa od zatwierdzonej dokumentacji technicznej nie mog powodowa obni enia warto ci funkcjonalnych i u ytkowych instalacji, a je eli dotycz zamiany materiałów i elementów okre lonych w dokumentacji technicznej na inne, nie mog powodowa zmniejszenia trwało ci eksploatacyjnej. Roboty monta owe nale y realizowa zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanych COBRTI Instal Warszawa 2003, Zeszyt 6, Polskimi Normami, oraz innymi przepisami dotycz cymi przedmiotowej instalacji. 3.1 Materiały Do wykonania instalacji klimatyzacji freonowej mog by stosowane wyroby producentów krajowych i zagranicznych. Wszystkie materiały u yte do wykonania instalacji musz posiada aktualne polskie aprobaty techniczne lub odpowiada Polskim Normom. Wykonawca uzyska przed 5

5 zastosowaniem wyrobu akceptacj Inspektora Nadzoru. Odbiór techniczny materiałów powinien by dokonywany według wymaga i w sposób okre lony aktualnymi normami. 3.4 Urz dzenia Klimatyzacyjne: wewn trzne jednostki klimatyzacyjne, typu Split agregaty chłodnicze z funkcj pompy ciepła 3.5 Sprz t Wykonawca jest zobowi zany do u ywania jedynie takiego sprz tu, który nie spowoduje niekorzystnego wpływu na jako wykonywanych robót, zarówno w miejscu tych robót, jak te przy wykonywaniu czynno ci pomocniczych oraz w czasie transportu, załadunku i wyładunku materiałów. 4. Transport i składowanie Dostarczone na budow urz dzenia klimatyzacyjne nale y uprzednio sprawdzi czy nie maj widocznych uszkodze lub wad wykonania. Urz dzenia nale y składowa w magazynach zamkni tych. Ka de urz dzenie powinno by dostarczone w oryginalnych opakowaniach producenta. Termosaty, wsporniki i materiały pomocnicze nale y przechowywa w magazynach lub w pomieszczeniach zamkni tych na regałach lub zamykanych szafach. 5. Wykonanie robót 5.1 Monta urz dze i instalacji Przed przyst pieniem do robót Wykonawca wytyczy i trwale oznaczy na posadzkach i cianach za pomoc kredy lub innych znaków przebieg oraz lokalizacj projektowanych przewodów freonowych i urz dze. Przed przyst pieniem do robót wykonywania instalacji klimatyzacji nale y wykona otwory i przebicia w stropach i cianach wewn trznych i zewn trznych. 6

6 Przej cia przez przegrody budowlane powinny by wykonane w tulejach wyplenionych materiałem elastycznym. Urz dzenia nale y ustawa na przygotowanym wcze niej fundamencie lub konstrukcji w zale no ci od jego typu. Lokalizacja urz dze według projektu. Agregaty chłodnicze nale y posadowi na odpowiedniej konstrukcji wsporczej. Klimatyzatory nale y zamontowa za pomoc dostarczanych przez producenta elementach monta owych. 5.2 Badania i uruchomienie instalacji Badanie i uruchomienie instalacji polega przede wszystkim na sprawdzeniu poprawno ci działania urz dze klimatyzacyjnych oraz na wykonaniu badania dokładno ci regulacyjnej urz dze i poprawno ci utrzymanej temperatury w pomieszczeniu. Badania instalacji elektrycznej zasilaj cej urz dzenia grzewcze wykonywana jest wg specyfikacji technicznych dla instalacji elektrycznych. 5.6 Obmiar robót Jednostk obmiarow urz dze klimatyzacji freonowej i ogrzewania elektrycznego jest 1 sztuka (szt.). zamontowanego urz dzenia wraz z automatyk. Jednostk obmiarow instalacji freonowej jest 1m (metr) wykonanej i odebranej instalacji. 6. Kontrola jako ci robót Kontrola jako ci robót zwi zanych z wykonaniem instalacji klimatyzacji freonowej powinna by przeprowadzona w czasie wszystkich faz robót zgodnie z wymaganiami Polskich Norm i Warunkami technicznymi wykonania i odbioru robót budowlanych COBRTI Instal Warszawa 2003, Zeszyt 6. Ka da dostarczona partia materiałów powinna by zaopatrzona w wiadectwo kontroli jako ci producenta. Wyniki przeprowadzonych bada nale y uzna za dodatnie, je eli wszystkie wymagania dla danej fazy robót zostały spełnione. Je li którekolwiek z wymaga nie zostało spełnione nale y dan faz uzna za niezgodn z wymaganiami normy i po dokonaniu poprawek przeprowadzi badanie ponownie. 7

7 7. Odbiór robót Odbioru robót nale y dokona zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanych COBRTI Instal Warszawa 2006, Zeszyt 6. Z odbiorów mi dzyoperacyjnych nale y spisa protokół stwierdzaj cy jako wykonania oraz przydatno robót i elementów do prawidłowego monta u. Po przeprowadzeniu prób przewidzianych dla danego rodzaju robót nale y dokona ko cowego odbioru technicznego instalacji klimatyzacji i ogrzewania. Przy odbiorze ko cowym powinny by dostarczone nast puj ce dokumenty: - Dokumentacja projektowa z naniesionym na niej zmianami i uzupełniania w trakcie wykonywania robót, - Dziennik budowy, - dokumenty dotycz ce jako ci wbudowanych materiałów ( wiadectwa jako ci wydane przez dostawców materiałów), - protokoły wszystkich odbiorów technicznych cz ciowych, Przy odbiorze ko cowym nale y sprawdzi : - zgodno wykonania z Dokumentacj projektow oraz ewentualnymi zapisami w Dzienniku budowy dotycz cymi zmian i odst pstw od Dokumentacji projektowej, - protokoły z odbiorów cz ciowych i realizacj postanowie dotycz c usuni cia usterek, - aktualno Dokumentacji projektowej (czy wprowadzono wszystkie zmiany i uzupełnienia), 8. Przepisy zwi zane DIN Ventilation and air conditioning Part 4: VAC systems In buildings and room used In the health care sector. PN-B-0141 l: 1999 Wentylacja i klimatyzacja Terminologia. PN-76/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza zewn trznego. PN-78/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza w pomieszczeniach przeznaczonych do stałego przebywania ludzi. 8
