770MAX 5000 TOC System Pomiaru Zawartości Całkowitego Węgla Organicznego

Transkrypt

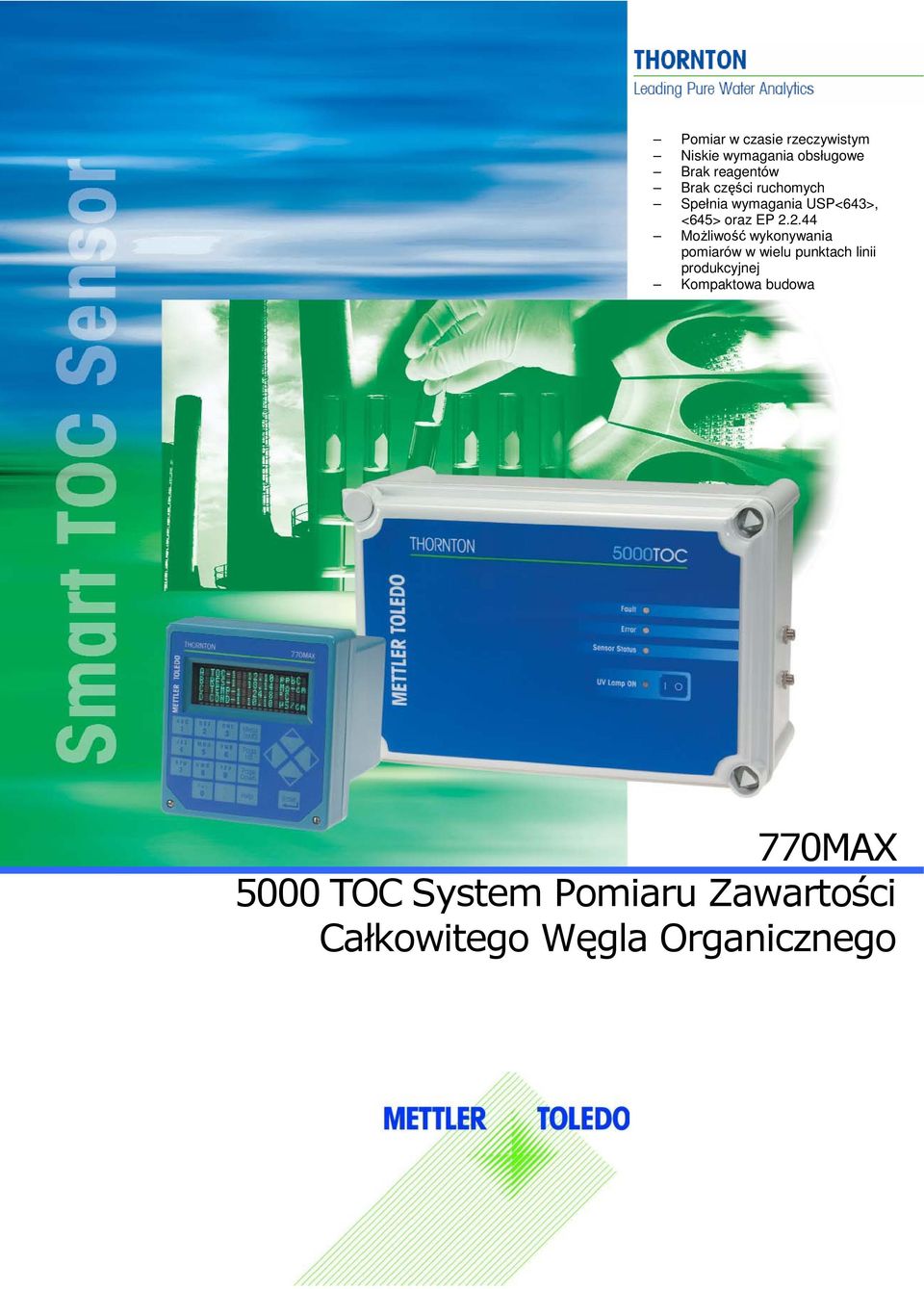

1 Pomiar w czasie rzeczywistym Niskie wymagania obsługowe Brak reagentów Brak części ruchomych Spełnia wymagania USP<643>, <645> oraz EP MoŜliwość wykonywania pomiarów w wielu punktach linii produkcyjnej Kompaktowa budowa 770MAX 5000 TOC System Pomiaru Zawartości Całkowitego Węgla Organicznego

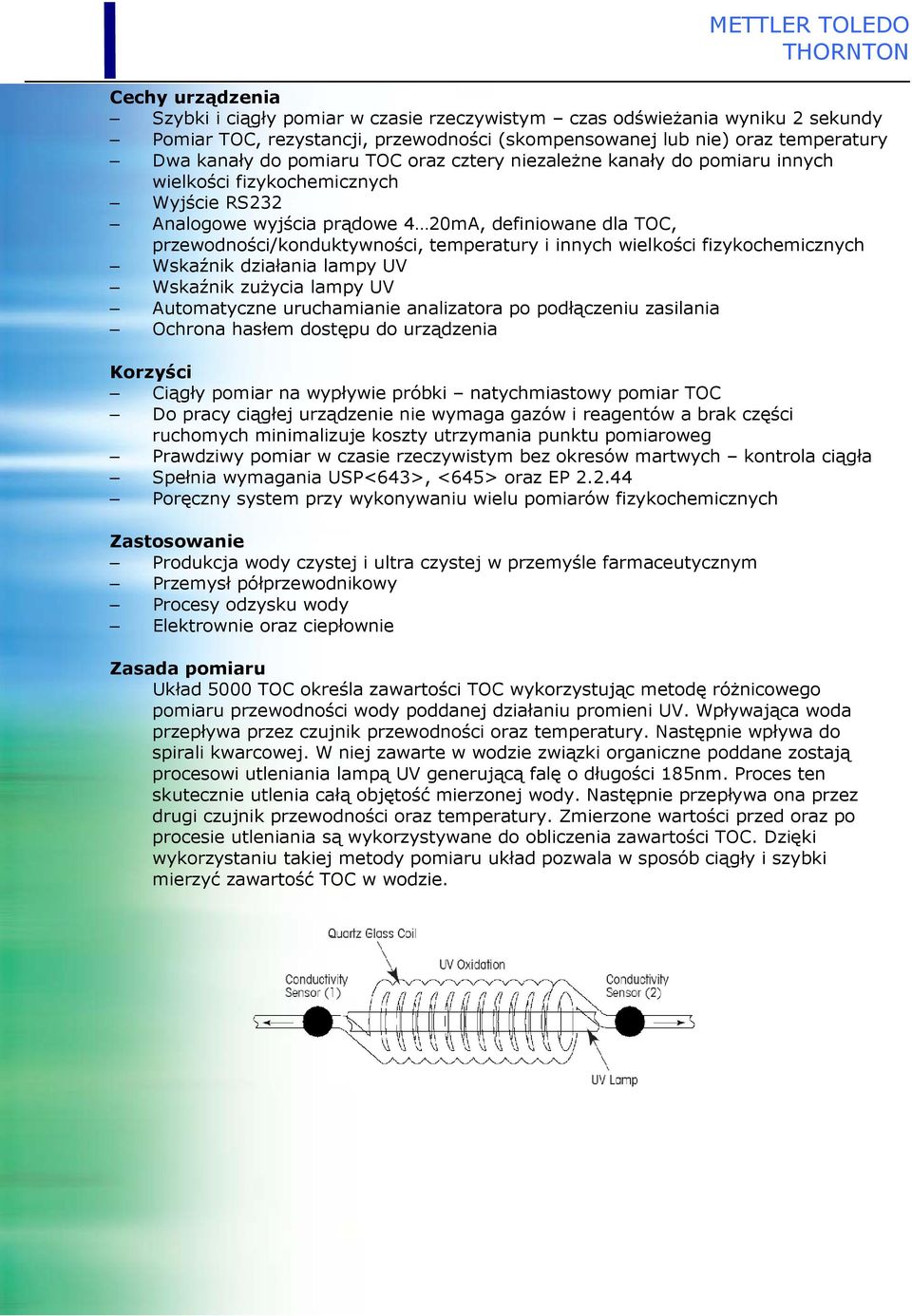

2 Cechy urządzenia Szybki i ciągły pomiar w czasie rzeczywistym czas odświeŝania wyniku 2 sekundy Pomiar TOC, rezystancji, przewodności (skompensowanej lub nie) oraz temperatury Dwa kanały do pomiaru TOC oraz cztery niezaleŝne kanały do pomiaru innych wielkości fizykochemicznych Wyjście RS232 Analogowe wyjścia prądowe 4 20mA, definiowane dla TOC, przewodności/konduktywności, temperatury i innych wielkości fizykochemicznych Wskaźnik działania lampy UV Wskaźnik zuŝycia lampy UV Automatyczne uruchamianie analizatora po podłączeniu zasilania Ochrona hasłem dostępu do urządzenia Korzyści Ciągły pomiar na wypływie próbki natychmiastowy pomiar TOC Do pracy ciągłej urządzenie nie wymaga gazów i reagentów a brak części ruchomych minimalizuje koszty utrzymania punktu pomiaroweg Prawdziwy pomiar w czasie rzeczywistym bez okresów martwych kontrola ciągła Spełnia wymagania USP<643>, <645> oraz EP Poręczny system przy wykonywaniu wielu pomiarów fizykochemicznych Zastosowanie Produkcja wody czystej i ultra czystej w przemyśle farmaceutycznym Przemysł półprzewodnikowy Procesy odzysku wody Elektrownie oraz ciepłownie Zasada pomiaru Układ 5000 TOC określa zawartości TOC wykorzystując metodę róŝnicowego pomiaru przewodności wody poddanej działaniu promieni UV. Wpływająca woda przepływa przez czujnik przewodności oraz temperatury. Następnie wpływa do spirali kwarcowej. W niej zawarte w wodzie związki organiczne poddane zostają procesowi utleniania lampą UV generującą falę o długości 185nm. Proces ten skutecznie utlenia całą objętość mierzonej wody. Następnie przepływa ona przez drugi czujnik przewodności oraz temperatury. Zmierzone wartości przed oraz po procesie utleniania są wykorzystywane do obliczenia zawartości TOC. Dzięki wykorzystaniu takiej metody pomiaru układ pozwala w sposób ciągły i szybki mierzyć zawartość TOC w wodzie.

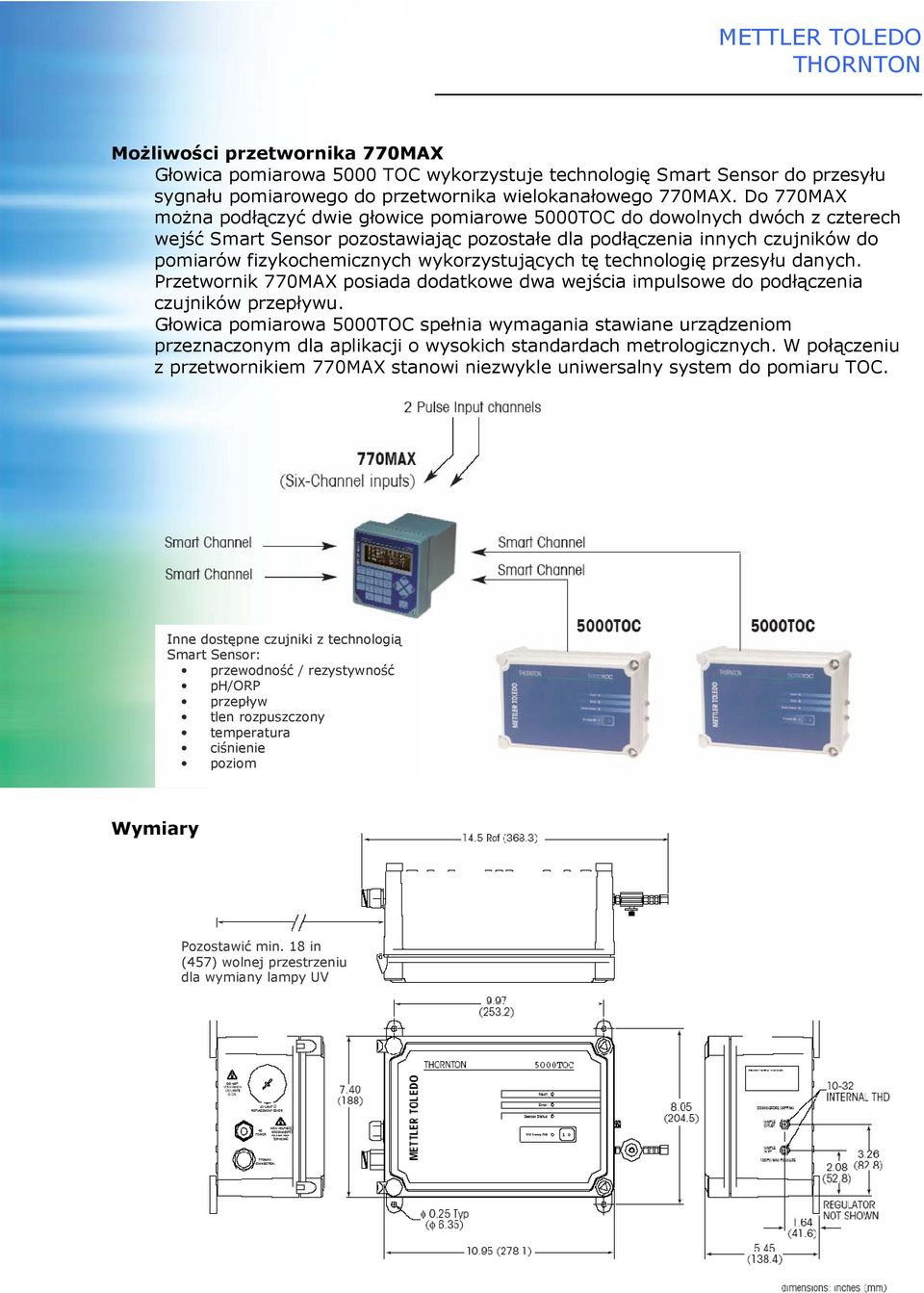

3 MoŜliwości przetwornika 770MAX Głowica pomiarowa 5000 TOC wykorzystuje technologię Smart Sensor do przesyłu sygnału pomiarowego do przetwornika wielokanałowego 770MAX. Do 770MAX moŝna podłączyć dwie głowice pomiarowe 5000TOC do dowolnych dwóch z czterech wejść Smart Sensor pozostawiając pozostałe dla podłączenia innych czujników do pomiarów fizykochemicznych wykorzystujących tę technologię przesyłu danych. Przetwornik 770MAX posiada dodatkowe dwa wejścia impulsowe do podłączenia czujników przepływu. Głowica pomiarowa 5000TOC spełnia wymagania stawiane urządzeniom przeznaczonym dla aplikacji o wysokich standardach metrologicznych. W połączeniu z przetwornikiem 770MAX stanowi niezwykle uniwersalny system do pomiaru TOC. Inne dostępne czujniki z technologią Smart Sensor: przewodność / rezystywność ph/orp przepływ tlen rozpuszczony temperatura ciśnienie poziom Wymiary Pozostawić min. 18 in (457) wolnej przestrzeniu dla wymiany lampy UV

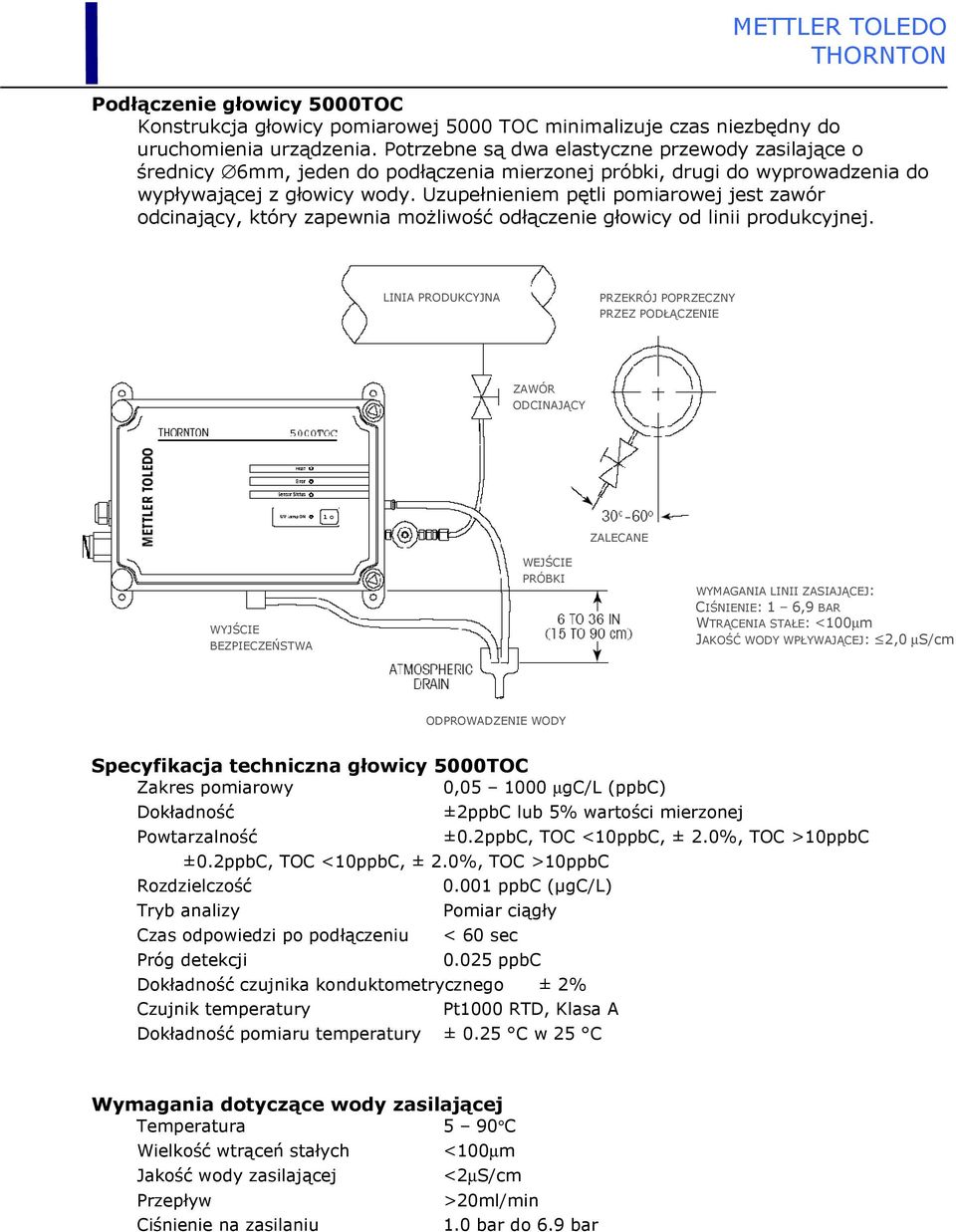

4 Podłączenie głowicy 5000TOC Konstrukcja głowicy pomiarowej 5000 TOC minimalizuje czas niezbędny do uruchomienia urządzenia. Potrzebne są dwa elastyczne przewody zasilające o średnicy 6mm, jeden do podłączenia mierzonej próbki, drugi do wyprowadzenia do wypływającej z głowicy wody. Uzupełnieniem pętli pomiarowej jest zawór odcinający, który zapewnia moŝliwość odłączenie głowicy od linii produkcyjnej. LINIA PRODUKCYJNA PRZEKRÓJ POPRZECZNY PRZEZ PODŁĄCZENIE ZAWÓR ODCINAJĄCY ZALECANE WYJŚCIE BEZPIECZEŃSTWA WEJŚCIE PRÓBKI WYMAGANIA LINII ZASIAJĄCEJ: CIŚNIENIE: 1 6,9 BAR WTRĄCENIA STAŁE: <100µm JAKOŚĆ WODY WPŁYWAJĄCEJ: 2,0 µs/cm ODPROWADZENIE WODY Specyfikacja techniczna głowicy 5000TOC Zakres pomiarowy 0, µgc/l (ppbc) Dokładność Powtarzalność ±2ppbC lub 5% wartości mierzonej ±0.2ppbC, TOC <10ppbC, ± 2.0%, TOC >10ppbC Rozdzielczość Tryb analizy Czas odpowiedzi po podłączeniu Próg detekcji ±0.2ppbC, TOC <10ppbC, ± 2.0%, TOC >10ppbC ppbc (µgc/l) Pomiar ciągły < 60 sec ppbc Dokładność czujnika konduktometrycznego ± 2% Czujnik temperatury Pt1000 RTD, Klasa A Dokładność pomiaru temperatury ± 0.25 C w 25 C Wymagania dotyczące wody zasilającej Temperatura 5 90 C Wielkość wtrąceń stałych Jakość wody zasilającej Przepływ Ciśnienie na zasilaniu <100µm <2µS/cm >20ml/min 1.0 bar do 6.9 bar

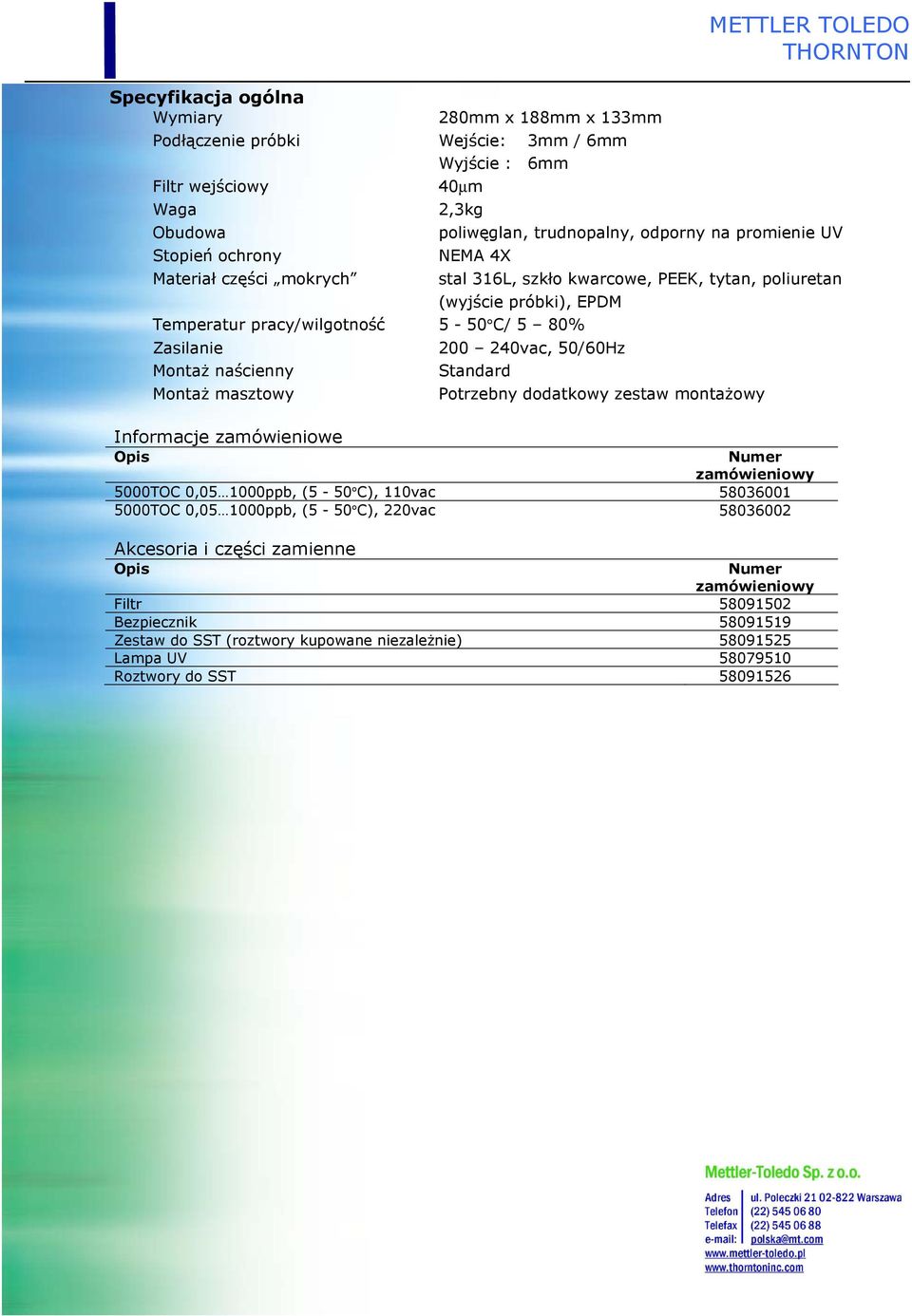

5 Specyfikacja ogólna Wymiary Podłączenie próbki Filtr wejściowy 40µm Waga Obudowa Stopień ochrony Materiał części mokrych 280mm x 188mm x 133mm Wejście: 3mm / 6mm Wyjście : 6mm 2,3kg METTLER TOLEDO poliwęglan, trudnopalny, odporny na promienie UV NEMA 4X stal 316L, szkło kwarcowe, PEEK, tytan, poliuretan (wyjście próbki), EPDM Temperatur pracy/wilgotność 5-50 C/ 5 80% Zasilanie MontaŜ naścienny MontaŜ masztowy Informacje zamówieniowe Opis vac, 50/60Hz Standard Potrzebny dodatkowy zestaw montaŝowy Numer zamówieniowy 5000TOC 0, ppb, (5-50 C), 110vac TOC 0, ppb, (5-50 C), 220vac Akcesoria i części zamienne Opis Numer zamówieniowy Filtr Bezpiecznik Zestaw do SST (roztwory kupowane niezaleŝnie) Lampa UV Roztwory do SST
