1 ARCHITEKTURA SPIS ZAWARTOŚCI PROJEKTU WYKONAWCZEGO CZĘŚĆ OPISOWA Przedmiot i zakres opracowania 3 Podstawa opracowania 3 Charakterystyczne parametry 3 Zagadnienia związane z przebudową i adaptacją budynków wpisanych do Gminnej Ewidencji Zabytków 3 Rozwiązania architektoniczne 4 Rozwiązania budowlano-materiałowe 6 Wykończenie zewnętrzne elewacje 7 Wykończenie wewnętrzne 9 Wyposażenie techniczne 16 ZAŁĄCZNIKI.. ZAŁĄCZNIK 1 - WYKAZ POMIESZCZEŃ.. CZĘŚĆ RYSUNKOWA (poprzedzona spisem rysunków) BRANŻOWE BIURO PROJEKTÓW KONSORCJUM: NEA ANNA KULA-ŻOCHOWSKA AL.WOJSKA POLSKIEGO 35/26, WARSZAWA PIOTR ŻOCHOWSKI ARCHITEKT AL.WOJSKA POLSKIEGO 35/26, WARSZAWA, PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 2

2 CZĘŚĆ OPISOWA PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest Projekt Budynku Edukacji Wczesnoszkolnej Szkoły Podstawowej nr 65, na terenie Dzielnicy Żoliborz w Warszawie, na działce ewidencyjnej nr 9 i 10, w obrębie jedn. ewidencyjna _8, którą Inwestor dysponuje na cele budowlane. PODSTAWA OPRACOWANIA Umowa pomiędzy Inwestorem a Jednostką projektowania Miejscowy Plan Zagospodarowania Przestrzennego Żoliborza Dziennikarskiego Wymagane decyzje, uzgodnienia i postanowienia Obowiązujące normy i przepisy budowlane. POWIERZCHNIA I KUBATURA powierzchnia zabudowy w tym: nowego budynku stróżówki powierzchnia całkowita w tym: nowego budynku stróżówki powierzchnia użytkowa w tym nowego budynku stróżówki Kubatura K brutto w tym nowego budynku stróżówki CHARAKTERYSTYCZNE PARAMETRY RODZAJ POWIERZCHNI ILOŚĆ JEDNOSTKA 928,14 859,57 68, , ,80 68, , ,80 42, , ,50 280,45 INNE DANE Ilość kondygnacji nadziemnych... 2, w tym parter z antresolą Ilość kondygnacji podziemnych... 0 Wysokość budynku... 11,93 m n.p.t. Rodzaj dachu... płaski (25%)/szedowy (24%) ZAGADNIENIA ZWIĄZANE Z PRZEBUDOWĄ I ADAPTACJĄ BUDYNKÓW ZABYTKOWYCH WPISANYCH DO GMINNEJ EWIDENCJI ZABYTKÓW Znajdujące się na terenie działki trzy budynki dawnej Stacji Pomp Kanałowych Żoliborz z 1930 r. posiadające Kartę Ewidencyjną zabytków architektury i budownictwa (autor: M. Mroziewicz, 2018)i wpisane do Gminnej Ewidencji Zabytków pod nr ew.: - pompownia ZOL studnia zbiorcza ZOL dom mieszkalny (stróżówka) ZOL659 przewidziano do pozostawienia i adaptacji do nowych funkcji Budynki pompowni i studni zostaną wbudowane w projektowany budynek Edukacji wczesnoszkolnej i będą pełnić funkcję wiatrołapu i portierni (pompownia) oraz korytarza (studnia) Budynek mieszkalny (stróżówka) będzie pełnił funkcję budynku technicznego (przyłącze wody i węzeł cieplny). Projekt zakłada: - demontaż resztek instalacji wewnętrznych i zabetonowanie wejść nieczynnych kanałów do budynków - zasypanie części podziemnych budynków piaskiem - naprawę murów i tynków z odtworzeniem zniszczonych fragmentów [m2] [m2] [m2] [m3] PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 3

3 - osuszenie i odgrzybienie budynków - wykonanie hydroizolacji przyziemi (metoda iniekcyjna) - odtworzenie kolorystyki elewacji i stolarki zewnętrznej na podstawie wykonanych przez. Arch. Annę Kula-Żochowską w maju 2018 r. badań stratygraficznych. Odtworzenie elewacji dotyczy również tych części budynków, które staną się teraz ścianami wewnętrznymi. - wymianę drzwi i okien zewnętrznych na drzwi i okna o konstrukcji drewnianej, z zachowaniem oryginalnych podziałów, - montaż instalacji wewnętrznych zgodnie z nowa funkcją Ponadto: - w budynku pompowni: przebudowę 2 okien w elewacji południowo-zachodniej na otwory drzwiowe, przebudowę 1 okna w elewacji północno-wschodniej na otwór drzwiowy, wybicie jednego otworu drzwiowego w elewacji południowo-wschodniej na osi istniejącego wejścia do budynku i o wymiarach analogicznych do głównego wejścia demontaż przegniłej konstrukcji dachowej z zachowaniem gniazd po belkach konstrukcyjnych nadbudowę ścian attykowych do wysokości stropu nad antresolą (bloczki gazobetonowe tynkowane i malowane na kolor jasnoszary wybicie w ścianach otworu na balkonik będący częścią korytarza łączącego świetlicę z salą gimnastyczną docieplenie ściany południowo zachodniej od środka (płyty docieplające na ruszcie drewnianym wykonanie tynków wewnętrznych cementowo-wapiennych malowanych na kolor biały - w budynku studni: przebudowę 3 okien na otwory drzwiowe wstawienie w istniejący otwór wejściowy okna wewnętrznego wykonanie tynków wewnętrznych cementowo-wapiennych malowanych na kolor biały - w budynku stróżówki: demontaż przegniłej więźby dachowej i wykonanie nowej konstrukcji dachowej drewnianej pokrytej blacha cynkowo-tytanową w kolorze szarym wykonanie obróbek blacharskich rynien i rur spustowych z blachy cynkowotytanowej w kolorze szarym demontaż istniejących resztek podłogi i wykonanie posadzki na poziomie 2 cm nad poziomem terenu od strony północno-zachodniej rozebranie wewnętrznych ścian działowych i zamurowanie otworów tak, aby uzyskać dwa pomieszczenia przebudowę wlotów kanałów wentylacyjnych z dostosowaniem do nowej funkcji przebudowę 2 otworów okiennych na drzwiowe na elewacji południowo-wschodniej zamurowanie otworu drzwiowego na elewacji północno-wschodniej z odtworzeniem drzwi (nie będą się otwierały) docieplenie ściany południowo zachodniej od środka (płyty docieplające na ruszcie drewnianym wykonanie tynków wewnętrznych cementowo-wapiennych malowanych na kolor biały wykonanie remontu kominów z uzupełnieniem o czapy kominowe betonowe ROZWIĄZANIA ARCHITEKTONICZNE UKŁAD FUNKCJONALNY 1. Projektowany budynek będzie przeznaczony dla klas 1-4 Szkoły Podstawowej nr 65 przy ul. Mścisławskiej 1, z której działką bezpośrednio sąsiaduje teren objęty opracowaniem. W związku z tym dyrektor, sekretariat szkoły oraz kuchnia znajdujące się w istniejącym budynku SP 65 będą obsługiwać również nowy budynek. Posiłki z kuchni w istniejącym budynku szkoły będą dostarczane w termosach do zaprojektowanego w nowym budynku zaplecza kuchennego typu cateringowego ze zmywalnią naczyń stołowych. Nie przewiduje się zwiększenia ilości wydawanych posiłków w stosunku do stanu obecnego, ponieważ do nowego budynku przeniosą się dzieci uczęszczające obecnie do SP 65. PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 4

4 Nowoprojektowany budynek będzie działał jako tzw. szkoła bez dzwonków. Długość zajęć w każdym oddziale będzie dostosowywana do potrzeb uczniów, a przerwy nie będą skoordynowane z innymi oddziałami. W czasie przerw uczniowie pozostaną w swoich klasach, w związku z czym ich wielkość została określona tak, aby możliwe było przeprowadzenie w nich również zajęć relaksacyjnych pomiędzy zajęciami tematycznymi. Rozpoczęcie i zakończenie zajęć oraz godzina spożywania obiadu również będą indywidualnie określone dla każdego oddziału, co pozwoli na uniknięcie stłoczenia uczniów w pomieszczeniu szatni i aneksie jadalnym świetlicy. 2. Projektowany Budynek Edukacji Wczesnoszkolnej jest przeznaczony dla 225 dzieci i 20 osób personelu. Zaprojektowano: - 9 oddziałów 25 dzieci każdy, węzeł sanitarny i pokój nauczycielski usytuowane na piętrze budynku, - 2 sale gimnastyczne rozdzielone ruchomą kurtyną z zapleczem szatniowym w części zachodniej budynku na parterze i aneksem na antresoli, - szatnię z wieszakami na ubrania i ławkami na buty od strony północnej w centralnej części budynku na parterze i antresoli - część biurową z gabinetem wicedyrektora i psychologa/pedagoga od strony południowej na parterze w centralnej części budynku - świetlicę z aneksem jadalnym na parterze i antresoli we wschodniej części budynku - zaplecze kuchenne typu cateringowego na parterze we wschodniej części budynku z przewidywanym czasowym pobytem (poniżej 2 godzin) 2 osób personelu kuchennego. - węzeł sanitarny na parterze w południowo-wschodniej części budynku. Główne wejście znajduje się od strony południowej, w centralnej części budynku, w zaadaptowanym na ten cel istniejącym budynku dawnej pompowni. Istniejący na terenie działki budynek stróżówki zaadoptowano na budynek techniczny z węzłem cieplnym i przyłączem wody. Budynek zaprojektowano tak, aby sale zajęć przeznaczone dla dzieci miały okna zwrócone na stronę zapewniającą wymagane nasłonecznienie oraz izolację od hałasu komunikacyjnego pochodzącego od ul. Potockiej. Zapewniono maksymalnie zwartą bryłę budynku, aby zminimalizować komunikację wewnętrzną oraz straty ciepła wynikające z kształtu budynku. Zapewniono dostęp na dach z pomieszczenia rozdzielni elektrycznej na 1.piętrze. Budynek niepodpiwniczony. Przestrzenie w budynkach zabytkowych pompowni i studni, których posadzka znajduje się poniżej projektowanego poziomu zera budynku ze względu na brak możliwości uzyskania wymaganej przepisami wysokości oraz pełnioną wcześniej funkcję po odcięciu ich od kanałów kanalizacyjnych zostaną zasypane piaskiem do poziomu parteru. W obrębie budynków zabytkowych przewiduje się wykonanie tablic informujących o ich historii i funkcji. UKŁAD PRZESTRZENNY 1. Budynek ukształtowano jako obiekt jednobryłowy piętrowy bez podpiwniczenia. Na dachu zaprojektowano urządzenia wentylacyjne osłonięte systemowymi ściankami żaluzjowymi. 2. Wysokość pomieszczeń pomieszczenia przeznaczone do stałego pobytu dzieci - 3,16 m pozostałe pomieszczenia przeznaczone do przebywania ludzi - 3,16 m pomieszczenie kuchni - 3,30 m pomieszczenia pomocnicze i toalety - 2,50 m 3,00 m komunikacja ogólna - od 3,00m do 6,66 m sale gimnastyczne od 6,66 do 3,16 m ZERO BUDYNKU Poziom porównawczy parteru przyjęto na poziomie 83,70 m nad poziomem Wisły. DOSTĘPNOŚĆ DLA OSÓB NIEPEŁNOSPRAWNYCH Obiekt w całości dostępny jest dla osób niepełnosprawnych. Główne wejścia do budynku bezpośrednio z poziomu terenu; nachylenia dojść i chodników nie przekraczają 5%. Nachylenie rampy dla osób niepełnosprawnych będącej również dojazdem dla termosów kuchennych łączącej działkę nr 9 z terenem SP 65 ma nachylenie nie większe niż 6%. PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 5

5 NASŁONECZNIENIE Zgodnie z warunkami technicznymi zapewniono co najmniej minimalny (3 h) czas nasłonecznienia pomieszczeń przeznaczonych do zbiorowego przebywania dzieci dla 21 marca / 21 września w godzinach 8:00 16:00. UKŁAD KONSTRUKCYJNY Projektuje się budynek w konstrukcji murowanej z elementami żelbetowymi monolitycznymi. Stropodach płytowy. Biegi schodowe żelbetowe monolityczne. Szczegóły zgodnie z projektem konstrukcji. KOLORYSTYKA ELEWACJI Nowe części budynku zaprojektowano w kolorach bieli i szarości. Elewacje obiektów zabytkowych zostaną odtworzone w kolorach ustalonych w trakcie inwentaryzacji budynków (jasne odcienie brzoskwiniowego i cynamonowego, ciemnozielony dla drzwi wejściowych i stolarki okiennej. WYKOŃCZENIE DACHU Zaprojektowano dach płaski wykończony papą w kolorze ciemnoszarym. Obróbki blacharskie i ścianki żaluzjowe osłaniające urządzenia wentylacyjne również zaprojektowano w kolorze ciemnoszarym. Urządzenia wentylacyjne rozmieszczono w taki sposób, aby zminimalizować ilość kanałów wentylacyjnych prowadzonych w otwartej przestrzeni dachu. Centrale wentylacyjne i kanały zaprojektowano w obudowach stalowych ocynkowanych lub malowanych na kolor jasnoszary. Dach budynku stróżówki po wymianie więźby dachowej należy odtworzyć w pierwotnym kształcie. Wykończenie z blachy cynkowo-tytanowej w kolorze ciemnoszarym. Łączenie blach na rąbek stojący. Kominy wentylacyjne odtworzone w kształcie pierwotnym, tynkowane. Obróbki blacharskie, rynny i rury spustowe z blachy stalowej, systemowe, w kolorze ciemnoszarym. ROZWIĄZANIA BUDOWLANO-MATERIAŁOWE PALOWANIE I PŁYTA FUNDAMENTOWA Mikropalowanie z iniektem o zróżnicowanych właściwościach mechanicznych około 195 szt. Mikropali typu titan dł 10m oczepionych w żelbetowym fundamencie płytowym gr. 25 cm, z termoizolacją gr.15cm płyty polistyrenu ekstrudowanego XPS. Projekt warsztatowy palowania w zakresie ostatecznego wykonawcy. Rozwiązania szczegółowe należy przedstawić do uzgodnenia projektantowi konstrukcji. ŚCIANY ZEWNĘTRZNE NADZIEMNE Warstwowe, murowane gr. 25cm z pustaków ceramicznych P+W pióro wpust. (lokalnie odcinki ścian żelbetowe gr. 25cm, z termoizolacją gr.20cm styropian EPS 70 FASADA. Wewnętrzne fragmenty ścianek attyki i świetlików, na które zostanie wywinięta papa termoizolacją z wełny mineralnej. ŚCIANY WEWNĘTRZNE KONSTRUKCYJNE Murowane gr. 25cm z pustaków ceramicznych P+W pióro wpust (lokalnie odcinki ścian żelbetowe 25cm,. ŚCIANY WEWNĘTRZNE DZIAŁOWE Murowane gr.8cm, 11,5cm, oraz 25cm z pustaków ceramicznych P+W pióro wpust. Ściany wydzielające szachty instalacyjne - murowane gr.11,5 cm z pustaków ceramicznych typ pióro wpust. Obudowy w technologii GK Przewiduje się dodatkowe obudowy związane z instalacjami wentylacyjnymi i sanitarnymi. Obudowa gr. 6cm z jednostronnym płytowaniem. Konstrukcja z profili CW710/0.6, opłytowanie z jednej strony podwójna płytą GKB 2x12.5mm. Pod płytą gk folia paroizolacyjna. Wypełnienie, 5cm wełny mineralnej>60kg/m 3 Uwaga: W pomieszczeniach mokrych płyta gipsowo kartonowa wodoodporna. ŚCIANY BUDYNKÓW ZABYTKOWYCH Murowane z cegły pełnej. Cegły i zaprawa do wymiany lub uzupełnienia w miejscach ubytków spowodowanych przemarzaniem i zalaniem. Tynki wewnętrzne i zewnętrzne do usunięcia i odtworzenia wg rysunków inwentaryzacji. Powierzchnia ścian zabezpieczona środkiem grzybobójczym przeznaczonym do pomieszczeń przeznaczonych na pobyt ludzi, otynkowana tynkiem cementowo wapiennym i pomalowana zgodnie ze stanem pierwotnym. Na odcinkach będących ścianami zewnętrznymi ocieplenie płytami gipsowo-kartonowymi do ociepleń wewnętrznych na ruszcie drewnianym. PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 6

6 STROPY, SCHODY, SŁUPY Żelbetowe monolityczne wylewane - szczegóły w projekcie konstrukcyjnym DACH Stropodach niewentylowany. Izolacja przeciwwodna z warstw papy termozgrzewalnej na izolacji termicznej ze styropianu ze spadkiem 2%- 24% gr. min 20cm. IZOLACJE PRZECIWWILGOCIOWE, PRZECIWWODNE I TERMICZNE Wytyczne ogólne 1. Hydroizolacja, papa asfaltowa zgrzewalna wierzchniego krycia, modyfikowana elastomerem (SBS), osnowę stanowi włóknina poliestrowa o gramaturze 250 g/m2. Papę mocuje się za pomocą zgrzewania do podłoża. 2. Hydroizolacja, papa asfaltowa zgrzewalna podkładowa, modyfikowana elastomerem (SBS), osnowę stanowi welon z włókien szklanych, wzmacniany siatką szklaną o gramaturze 140 g/m2. 3. Izolacja termiczna, styropian EPS 100 ze spadkiem 2%, materiał izolacji termicznej. Wytrzymałość na ściskanie wynosi 100 kpa przy 10% odkształceniu. Współczynnik przewodności cieplnej 0,038 W/mK. 4. Paroizolacja folia paroizolacyjna PE. Płyta fundamentowa: papa asfaltowa zgrzewalna podkładowa, modyfikowana elastomerem (SBS), osnowę stanowi welon z włókien szklanych, wzmacniany siatką szklaną o gramaturze 140 g/m2. Części pionowe płyty zabezpieczane przeciwwilgociowymi preparatami powłokowymi. Płyta fundamentowa ocieplona polistyrenem XPS o grubości 15 cm. Części podziemne budynków zabytkowych o podziemiu żelbetowym (pompownia i studnia): Pionowe - papa asfaltowa zgrzewalna podkładowa, modyfikowana elastomerem (SBS), osnowę stanowi welon z włókien szklanych, wzmacniany siatką szklaną o gramaturze 140 g/m2. Ścianki zabezpieczane przeciwwilgociowymi preparatami powłokowymi. Poziome iniekcyjne wykonane na granicy żelbetu i muru z cegły. Części podziemne budynków zabytkowych o podziemiu murowanym z cegły pełnej (stróżówka): Poziome i pionowe iniekcyjne, za pomocą preparatów do wykonywania poziomych i pionowych izolacji przeciwwilgociowych. SZLICHTY Szlichty wewnętrzne na warstwie styropianu: cementowe o gr. min 5cm i wytrzymałości na ściskanie 12MPa. Wszystkie szlichty wylewane na styropianie oddylatowane od ścian zewnętrznych, w progach przejść, oraz na pola o boku nie dłuższym niż 6m. ODWODNIENIE DACHÓW Odwodnienie do wewnętrznych i zewnętrznych rur spustowych poprzez podgrzewane wpusty wyposażone w systemowy koszyk osłaniający. W attykach dachu przewidziano otwory przelewowe (szczegóły i układ wg projektu wykonawczego) WYKOŃCZENIE ZEWNĘTRZNE - ELEWACJE TYNKI ZEWNĘTRZNE NOWY BUDYNEK: Systemowy cienkowarstwowy tynk silikatowo-silikonowy barwiony w masie na warstwie termoizolacji z płyt styropianowych gr.20 cm EPS 70 lub EPS 80 z felcem, o deklarowanym współczynniku przewodzenia ciepła nie większym niż 0,042 W/m2K lub lokalnie wełna mineralna. Wełna klejona do ściany i mocowana mechanicznie, gęstość min. 120kg/m3, o deklarowanym współczynniku przewodzenia ciepła nie większym niż 0,040 W/m2K. Faktura tynków gładka, baranek 1,0mm. COKÓŁ W strefie cokołowej na warstwie termoizolacji z płyt polistyrenu XPS gr.17cm, Podwójna siatka oraz wykończenie tynkiem mozaikowym cokołowym. PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 7

7 TYNKI ZEWNĘTRZNE BUDYNKI ZABYTKOWE: Odtworzenie stanu pierwotnego. Tynk cementowo-wapienny gr 3 cm zacierany na gładko. COKÓŁ W strefie cokołowej tynk cementowy zacierany na gładko, Uwaga: Kolory zostały określone na rysunkach elewacji. OBRÓBKI BLACHARSKIE I ORYNNOWANIE Podokienniki zewnętrzne i obróbki blacharskie dachu, z blachy stalowej powlekanej gr. 0,07mm Przyjęto zastosowanie koszów i rur spustowych D120mm. System rur stalowych powlekanych powłoką na bazie poliuretanu i żywicy z trudnościeralną warstwą podkładową. BALUSTRADY O konstrukcji stalowej, malowane proszkowo, z wypełnieniem z siatki stalowej. Pochwyt stalowy malowany proszkowo, śr. 5 cm. Wysokość montażu pochwytu 110 cm nad poziomem posadzki. OKNA I DRZWI ZEWNĘTRZNE Okna i drzwi, jednoramowe szklone zestawem 3-szybowym U nie gorsze jak 1,1, w pomieszczeniach zajęć U 0,9; okucia obwiedniowe uchylno-rozwierne. Ściany osłonowe słupowo-ryglowe w profilach ciepłych, (grupa materiałowa co najmniej 1.1) szklenie zestawami szyb zespolonych. Określone partie przeszklone szkłem bezpiecznym klasy P2. Uwaga: Kolory zostały określone na rysunkach elewacji. Uwaga: Drzwi i okna montaż w strefie izolacji termicznej spełniający wymagania tzw. ciepłego montażu. Osadzenie okien, fasad i drzwi będzie spełniać wymagania dotyczące wykonania połączenia tych elementów z ościeżami pod kątem osiągnięcia ich całkowitej szczelności na przenikanie powietrza. KRATY WENTYLACYJNE Wloty powietrza - zamknięte stałymi kratami (żaluzjami) z profili aluminiowych, w wykonaniu na wymiar otworu. Od wewnątrz otwory czerpni zamknięte siatkami ze zgrzewanego drutu ocynkowanego o oczkach 20x20mm osadzonymi w ramkach z kątownika cynk. ELEMENTY OSŁON URZĄDZEŃ WENTYLACYJNYCH NA DACHU Żaluzje aluminiowe systemowe w układzie poziomym na podkonstrukcji stalowej ocynkowanej i malowanej proszkowo na kolor jasnoszary. ZABEZPIECZENIA PRZECIWSŁONECZNE OKIEN DACHOWYCH W oknach dachowych wewnętrzne rolety w kolorze złamanej bieli, regulowane elektrycznie. WYCIERACZKI PRZED WEJŚCIAMI W ramce stalowej z wypełnieniem systemowym. PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 8

8 WYKOŃCZENIE WEWNĘTRZNE UWAGI OGÓLNE: Wszystkie wybrane materiały, systemy i produkty zastosowane w budynku powinny posiadać stosowne atesty i dopuszczenia PZH oraz winny być wykonane z materiałów co najmniej trudnozapalnych. Ściany tynkowane Ściana Tynkowana - malowana BIAŁE Ściany tynkowane Tynki gipsowe akustyczne układane maszynowo malowane dwukrotnie farbą lateksową wodoodporną, półmatową w kolorze białym, farba odporna na zmywanie i szorowanie. Ściany w pomieszczeniach mokrych Ściana Tynkowana - malowana BIAŁE Ściany tynkowane (powyżej okładziny ceramicznej) Tynki gipsowe układane maszynowo malowane dwukrotnie farbą lateksową wodoodporną, półmatową w kolorze białym. Farba odporna na wilgoć, ścieranie na mokro, o właściwościach bakterio i grzybobójczych. Elementy/ścianki GK Malowane dwukrotnie farbą lateksową wodoodporną, półmatową w kolorze białym. Farba odporna na wilgoć, ścieranie na mokro, o właściwościach bakterio i grzybobójczych. Okładzina ścian w pomieszczeniach mokrych (płytki ceramiczne) Ściana Płytki ceramiczne Biały /zółty Okładzina ceramiczna do wysokości 250 cm. Płytki ceramiczne matowe w układzie prostym, klejone na zaprawie klejowej. Ściany murowane tynkowane pod płytkami tynkiem cementowo wapiennym. Narożniki wypukłe wykończone aluminiowymi listwami wykończeniowymi do glazury.. Fuga max szerokości 2mm, wypełniona masą cementową elastyczną, o podwyższonej odporności na pleśń i grzyby oraz zwiększonej odporności chemicznej. Posadzka z płytek ceramicznych Element Rodzaj wykończenia Kolor producenta Posadzka Płytki gresowe Jasny szary Jasny szary/beżowy /0.28 Płytki gresowe barwione w masie, układane na zaprawie klejowej. Nasiąkliwość<3%, odporność na plamienie- kl.5, twardość min. 8, antypoślizgowość R10 dla wsztstkich posadzek gresowych Płytka podstawowa karo 60x60 lub 30x30, gres szkliwiony. Płytka w pom i 0.28 płytki 20x20 cm, gres szkliwiony Płytki w pomieszczeniach stróżówki - mrozoodporne Fuga max szerokości 2mm, wypełniona masą cementową elastyczną, o podwyższonej odporności na pleśń i grzyby oraz zwiększonej odporności chemicznej. Element Rodzaj wykończenia Kolor producenta Fuga Masa cementowa barwiona Jasny szary Cokół - płytki gresowe takie jak zastosowane na posadzce, wysokość 10 cm Posadzka z wykładziny PCV pomieszczenia wskazane na rzucie poza salami gimnastycznymi Posadzka Wykładzina PCV Szary/jasny szary Wzór geometryczny lub nakrapiany Klejona do podłoża, połączenia spawane. PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 9

9 Przygotowanie podłoża i wykonanie posadzki zgodnie z wytycznymi producenta Wykładzina o grubości całkowitej min. 3,mm, grubość warstwy ścieralnej min 0,7 mm, na podłożu z pianki, wzmocnienie z siatki z włókna szklanego. Klasa ogniowa Bfl-s1 Antyelektrostatyczność <2 kv Antypoślizgowość kl. R10 Zabezpieczenie powierzchniowe, antyfungicydowe i antybakteryjne Wzór drewnopodobny- deski, kolor dąb naturalny Produkt z atestem higienicznym Wykładzina podłogowa, przystosowana do stosowania środków czyszczących o zawartości ph do 9. Powierzchnia wykładziny o właściwościach bakteriostatycznych, z możliwością umiarkowanego odkażania zgodnie z normą ISO 8690, nie zawierająca metali ciężkich zgodnie z normą DIN EN 71-3 ( Toy Safety ). Wykładzina klejona do podłoża wyrównanego uprzednio wylewką samopoziomującą. Docinanie, klejenie i połączenia wg wytycznych producenta. Zalecane stosowanie klejów bezrozpuszczalnikowych. Na styku ze ścianą należy wywinąć wykładzinę na wysokość 10 cm, a krawędź zakończyć listwą systemową. Posadzka sportowa z wykładziny PCV na legarach- pom. 0.1 i 0.2 Posadzka Wykładzina PCV Szary/jasny szary Wzór geometryczny lub nakrapiany W sali sportowej zaprojektowano posadzkę sportową kombi elastyczną z rolowaną wielowarstwową wykładziną sportową PCV na konstrukcji drewnianej, podwójnie legarowanej na podkładkach. Podłoga sportowa jako cały system /konstrukcja + wykładzina jako komplet/ musi posiadać zgodność ze wszystkimi parametrami normy EN Konstrukcja legarowana, pod legarami dolnymi znajdują się podkładki elastyczne 10mm jako elementy amortyzujące energię - rozstaw osiowy co około 500 mm. Na podkładkach układany jest ruszt z legarów. Legary dolne o przekroju ok. (szer. x wys.): 90 x 20 mm w rozstawie osiowym co 500 mm. Legary górne o przekroju ok. (szer. x wys.): 90 x 20 mm w rozstawie osiowym co około 500 mm. Na ślepej podłodze o przekroju ok. (szer. x wys.): 90 x 20 mm, deski w rozstawie co około 70 mm ułożyć kolejną warstwę folii polietylenowej o grubości 0,2 mm. Na folii układane są i mocowane do legarów dwie warstwy płyty wiórowej. Warstwa górna i dolna płyt ma grubość 10mm. Górna warstwa jest szpachlowana masą szpachlową w miejscu styków płyt w celu wyrównania powierzchni, na której będzie układana wykładzina PCV. Podłoga będzie odsunięta od ścian o ok. 2 cm i wykończona przy ścianach specjalnie wyfrezowana listwą, umożliwiającą swobodny przepływ powietrza z przestrzeni nad podłogą do przestrzeni pod podłogą. Wykładzina będzie układana z rolek i klejona całą powierzchnią do płyty wiórowej. Styki poszczególnych pasów wykładziny będą frezowane i spawane sznurem w kolorze nawierzchni - zgodnie z technologią układania wykładzin PCV. NIE DOPUSZCZA SIĘ ŁĄCZENIA PASÓW WYKŁADZINY NA STYK, BEZ SPAWANIA! Podłoga będzie odsunięta od ścian o 2 cm i wykończona przy ścianach specjalnie wyfrezowana listwą, umożliwiającą swobodny przepływ powietrza z przestrzeni nad - do podpodłogowej. PRZEKRÓJ PODŁOGI SPORTOWEJ PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 10

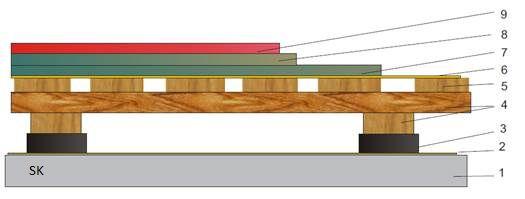

10 1. Podłoże betonowe 2. Folia izolacyjna 3. Podkładki elastyczne 10mm 4. Legary dolne o wymiarze ok. 20 x 90 mm, legary górne o wymiarze ok. 20 x 90 Ułożone krzyżowo w rozstawie osiowym - co ok. 500 mm 5. Ślepa podłoga z desek o wymiarach ok. 20 x 90 mm - deski przybite ażurowo 6. Folia izolacyjna 7. Płyta wiórowa o grubości ok 10 mm 8. Płyta wiórowa o grubości ok 10 mm 9. Nawierzchnia sportowa gr. 7mm Wymagania techniczne, które musi spełniać rolkowa wykładzina sportowa PCV: Górna warstwa wykładziny wykonana z kalandrowanego (sprasowanego pod ciśnieniem i temperaturą) winylu Dolna warstwa wykonana z pianki sprężystej o dwóch różnych gęstościach Wykładzina posiada wzmocnienie z siatki wykonanej z nietkanego włókna szklanego dodatkowo zbrojonego Grubość całkowita wykładziny min. 7 mm Grubość warstwy wierzchniej min. 2mm Absorpcja uderzeń min. P1 (wg EN 14808) IPI (Impact Protection Index) wskaźnik ochrony przed urazami powstającymi podczas upadków na poziomie minimum 73% (badanie AC P ) Odbicie piłki 90 % Wykładzina musi posiadać fabrycznie wykonane zabezpieczenie przeciwgrzybiczne i antybakteryjne Wykładzina musi posiadać fabrycznie wykonane zabezpieczenie przed działaniem negatywnym podstawowych środków chemicznych i przed trwałym zabrudzeniem Wykładzina musi posiadać następujące dokumenty: Atest higieniczny Dokument potwierdzający pełną zgodność z normą EN (amortyzacja wykładziny minimum na poziomie P1) Certyfikat międzynarodowych federacji sportowych Uwaga: Spełnienie w/w wymagań dotyczących nawierzchni nie wynika z przeznaczenia obiektu do rozgrywek międzynarodowych lecz ma na celu wyeliminowanie zastosowania przez wykonawców oferentów produktów zamiennych o niskim standardzie. Wymaga się aby do dnia składania wniosku materiałowego, opisaną powyżej certyfikację uzyskał producent oferowanej nawierzchni. Podłoga - cały system jako komplet /konstrukcja + wykładzina/ musi posiadać: - Dokument potwierdzający zgodność systemu podłogi z normą EN Klasyfikację w zakresie reakcji na ogień Cfl-s1 - Dla zapewnienia dostawy nawierzchni wraz z gwarancją producenta, wymaga się dostarczenia autoryzacji producenta oferowanej nawierzchni, wystawionej na przedmiotowy obiekt oraz imiennie dla Wykonawcy. Ww. dokumenty należy dostarczyć jako załączniki do wniosku materiałowego. Na odbiór końcowy należy dodatkowo dostarczyć następujące dokumenty: Oświadczenie producenta o klasie drewna użytego na konstrukcję legarowaną Inne prawem wymagane dokumenty Posadzka sportowa z wykładziny PCV - pom. A.01 Posadzka Wykładzina PCV Szary/jasny szary Wzór geometryczny lub nakrapiany PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 11

11 Na antresoli sali sportowej zaprojektowano posadzkę zaprojektowano posadzkę sportową punktowo elastyczną z rolowaną wielowarstwową wykładziną sportową PCV 9mm montowaną bezpośrednio do podłoża betonowego. Wszelkie aspekty techniczne takie jak: przygotowanie podłoża betonowego, mocowania do podłoża wykonać ściśle według wytycznych wykonawcy i zgodnie ze sztuką budowlaną, w sposób zapewniający udzielenie gwarancji na podłogę sportową przez wykonawcę. Temperatura powietrza w pomieszczeniu, w którym wykonuje się posadzkę nie może być niższa niż 15 C i powinna być zapewniona, przez co najmniej kilka dni przed wykonaniem prac oraz w trakcie ich wykonywania. Minimalny okres sezonowania betonu powinien wynosić 28 dni, zalecane 60 dni. Wilgotność podłoża betonowego nie większa niż 2%, zakończone wszystkie prace remontowobudowlane i instalacyjne, wszystkie otwory okienne i drzwiowe zamykane i szczelne, zapewniony dostęp do mediów. System ogrzewania musi być zainstalowany i sprawdzony. W trakcie montażu i po jego zakończeniu temperatura pomieszczeń musi być powyżej 15 o C a wilgotność powietrza w granicach 40-65%. Wykładzina będzie układana z rolek i klejona całą powierzchnią do podłoża betonowego. Styki poszczególnych pasów wykładziny będą frezowane i spawane sznurem w kolorze nawierzchni - zgodnie z technologią układania wykładzin PCV. NIE DOPUSZCZA SIĘ ŁĄCZENIA PASÓW WYKŁADZINY NA STYK, BEZ SPAWANIA! Wymagania techniczne, które musi spełniać rolkowa wykładzina sportowa PCV: Górna warstwa wykładziny wykonana z kalandrowanego (sprasowanego pod ciśnieniem i temperaturą), winylu Dolna warstwa wykonana z pianki PCV Wykładzina posiada wzmocnienie z siatki wykonanej z nietkanego włókna szklanego dodatkowo zbrojonego Grubość całkowita wykładziny min. 9 mm Grubość warstwy wierzchniej min. 2mm Absorpcja uderzeń min. P2 (wg EN 14808) IPI (Impact Protection Index) wskaźnik ochrony przed urazami podczas upadków na poziomie minimum 82% (badanie AC P ) Odbicie piłki 90 % Wykładzina musi posiadać fabrycznie wykonane zabezpieczenie przeciwgrzybiczne i antybakteryjne Wykładzina musi posiadać fabrycznie wykonane zabezpieczenie przed działaniem negatywnym podstawowych środków chemicznych i przed trwałym zabrudzeniem chemicznych i zabrudzeniem Wykładzina musi posiadać następujące dokumenty: Atest higieniczny Świadectwo badań ogniowych świadczące o trudno zapalności wykładziny Certyfikat potwierdzający zgodność z normą EN oraz amortyzację minimalną na poziomie P2 Sufit Modułowy podwieszany pomieszczenia zaplecza kuchennego Sufit podwieszany Płyty z wełny szklanej proj. wyk Sufity podwieszane z gładkich paneli sufitowych o wymiarze 600x600mm z wełny szklanej o dużej gęstości, powierzchnia tylna zabezpieczona welonem szklanym, krawędzie zagruntowane. System do stosowania w pomieszczeniach o podwyższonych wymaganiach higienicznych, odporny na mycie pod wysokim ciśnieniem. Konstrukcja nośna odporna na korozję, z ocynkowanej stali malowanej proszkowo, widoczna, z możliwością demontażu płyt. Kolor płyt biały - odbicie światła 85% Sufit Modułowy podwieszany pomieszczenia pozostałe Sufit podwieszany Płyty z wełny szklanej proj. wyk Sufity modularne podwieszane z gładkich paneli sufitowych o wymiarze 60x60mm z wełny szklanej PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 12

12 o dużej gęstości, powierzchnia tylna zabezpieczona welonem szklanym, krawędzie pomalowane. Oświetlenie wg projektu instalacji elektrycznych, montowane w suficie podwieszonym. Konstrukcja nośna, z możliwością demontażu płyt, wykonana z ocynkowanej stali malowanej proszkowo. Symetryczne krawędzie. Okładziny akustyczne na sufitach - korytarze Sufit Płyty z wełny szklanej o wysokiej gęstości pokryte tkanina z włókna szklanego biały Docelowa minimalna chłonność akustyczna A/S 1,0. Chłonność ta powinna być osiągnięta w każdym z pasm o środkowych częstotliwościach 500, 1000 i 2000 Hz. Cała powierzchni stropów nad korytarzami pokryta panelami dźwiękochłonnymi gr. 4cm klejonymi bezpośrednio do stropu za pomocą kleju akustycznego. Okładzina sufitu o zwiększonej odporności mechanicznej, malowana farbą emulsyjną matową na kolor biały. Klasa pochłaniania dźwięku A, Niepalne, klasa A2-s1. Kategoria odporności na uderzenia 3A wg normy EN 13964, aneks D (oraz DIN cz.3). Marka równoważna Ecophon Super G B gr. 40 mm. Okładziny akustyczne na sufitach i ścianach klasy lekcyjne Sufit Płyty z wełny szklanej o wysokiej gęstości pokryte tkanina z włókna szklanego biały Docelowy minimalny czas pogłosu w pomieszczeniu max 0,5 s, SUFITY Cała powierzchnia stropów w salach lekcyjnych pokryta panelami dźwiękochłonnymi z dodatkową warstwą 50 mm wełny szklanej. Ustrój instalowany bezpośrednio do lica stropodachu. Profile główne instalowane w odstępach co 1200 mm. Każdy profil podwieszany za pomocą uchwytów do montażu bezpośredniego w odległości 90 mm od powierzchni stropu. Rozstaw uchwytów co 1200 mm. Profile główne łączone co 600 mm profilami poprzecznymi o długości 1200 mm Te ostatnie, w połowie swej rozpiętości spinane profilami poprzecznymi o długości 600 mm. Styk sufitu podwieszanego ze ścianami wykończony kątownikiem przyściennym. W tak powstałym ruszcie montowane płyty dźwiękochłonne o wymiarach 600/600 i grubości 40 mm. Przestrzeń pomiędzy płytami a stropem wypełniona dodatkowym absorberem niskoczęstotliwościowym z wełny szklanej o grubości 50 mm. Całkowita grubość ustroju wyniesie 90 mm. Płyty niepalne, klasa A2-s1. Marka równoważna Ecophon Gedina A 40 na profilach systemowych + wypełnienie Ecophon Extra-Bass 50 mm. ŚCIANY Na ścianach klas lekcyjnych montowane dźwiękochłonne panele ścienne z wełny szklanej. Panele montowane do ścian za pomocą profili ceowych z aluminium ekstrudowanego łączonych systemowymi narożnikami. Panele dźwiękochłonne mogą być używane jako gazetka ścienna Rozmieszczenie (dla klas 1.1, 1.2, 1.3, 1.6, 1.18, 1.19, 1.20) Ściana tylna (ściana podłużna za plecami uczniów) Pas dźwiękochłonnych paneli ściennych o wymiarach 780 cm (długość) na 135 cm (wysokość) montowany od wysokości ok. 125 cm do 260 cm. Pas złożony z paneli ściennych w formacie 600/1350 mm (powstałych w wyniku przecięcia na pół standardowych paneli 600/2700 mm). Panele instalowane na dodatkowej warstwie wełny szklanej o grubości 50 mm i gęstości ok. 30 kg/m3. Na ścianie montowany ruszt z łat 50/50 wypełniony wełną. Łaty instalowane poziomo, w odstępach nie większych niż 400 mm. Ściana boczna (ściana od strony korytarza) Pas paneli ściennych o wymiarach 300 cm (długość) na 135 cm (wysokość) montowany od wysokości ok. 125 cm do 260 cm. Pas złożony z paneli ściennych w formacie 600/1350 mm (powstałych w wyniku przecięcia na pół standardowych paneli 600/2700 mm). Panele montowane bezpośrednio do ściany. Ilość i rozmieszczenie paneli ściennych w klasach 1.5 i 1.7 analogiczne. PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 13

13 Marka równoważna - Akusto Wall C Super G. Okładziny akustyczne na sufitach i ścianach świetlica i aneks jadalny (0.10, A.10, A.11) Sufit Płyty z wełny szklanej o wysokiej gęstości pokryte tkanina z włókna szklanego biały Docelowy minimalny czas pogłosu w pomieszczeniu max 0,6 s we wszystkich pasmach oktawowych o środkowych częstotliwościach 250, 500, 1000, 2000 i 4000 Hz SUFITY Na całej powierzchni pomieszczeń instalowany sufit z paneli dźwiękochłonnych gr. 40 mm z wełny szklanej. Sufit montowany bezpośrednio do lica stropu. Profile główne instalowane w odstępach co 1200 mm. Każdy profil podwieszany za pomocą uchwytów do montażu bezpośredniego w odległości 50 mm od powierzchni stropu (odległość od lica stropu do dolnego lica profili montażowych). Rozstaw uchwytów co 1200 mm. Profile główne łączone co 600 mm profilami poprzecznymi o długości 1200 mm. Te ostatnie, w połowie swej rozpiętości spinane profilami poprzecznymi o długości 600 mm. Styk sufitu podwieszanego ze ścianami wykończony kątownikiem przyściennym. W tak powstałym ruszcie montowane płyty dźwiękochłonne o wymiarach 600/600 i grubości 40 mm. Całkowita grubość ustroju wyniesie 50 mm. Marka równoważna Gedina A 40 ŚCIANY Na ścianach pomieszczeń montowane panele ścienne dźwiękochłonne gr. 40 mm z wełny szklanej. Panele montowane do ścian za pomocą profili ceowych z aluminium ekstrudowanego łączonych systemowymi narożnikami. Panele dźwiękochłonne mogą być używane jako gazetka ścienna. Marka równoważna Akusto Wall C Super G Rozmieszczenie paneli ściennych Parter (ściana w osi 6) Pas paneli ściennych o wymiarach 540 cm (długość) na 135 cm (wysokość) montowany od wysokości ok. 125 cm do 260 cm (odpowiednio docięty do podniebienia schodów). Antresola (ściana w osi 6) Pas paneli ściennych o wymiarach 540 cm (długość) na 135 cm (wysokość) montowany od wysokości ok. 125 cm do 260 cm. Antresola (ściana w osi 8) Pas paneli ściennych o wysokości 135 cm montowany pomiędzy szachtami instalacyjnymi, od wysokości ok. 125 cm do 260 cm. Okładziny akustyczne na sufitach i ścianach szatnie (0.6, A.0.6) Sufit Płyty z wełny szklanej o wysokiej gęstości pokryte tkanina z włókna szklanego biały Docelowa minimalna chłonność akustyczna A/S 0,6. Chłonność ta powinna być osiągnięta w każdym z pasm o środkowych częstotliwościach 500, 1000 i 2000 Hz. SUFITY Cała powierzchnia stropów w szatniach pokryta panelami dźwiękochłonnymi o grubości 40 mm z wełny szklanej. Płyty klejone bezpośrednio do stropu za pomocą kleju akustycznego. Okładzina sufitu o zwiększonej odporności mechanicznej. Kategoria odporności na uderzenia 3A wg normy EN 13964, aneks D (oraz DIN cz.3). Marka równoważna Ecophon Super G B gr. 40 mm Okładziny akustyczne na sufitach i ścianach sala gimnastyczna (0.1, 0.2, A.02) Sufit Płyty z wełny szklanej o wysokiej gęstości pokryte tkanina z włókna szklanego biały Docelowy minimalny czas pogłosu w pomieszczeniu max 0,6 s we wszystkich pasmach oktawowych o środkowych częstotliwościach 250, 500, 1000, 2000 i 4000 Hz PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 14

14 SUFITY Na całej powierzchni sali gimnastycznej i antresoli, bezpośrednio do stropu montowany sufit dźwiękochłonny. Płyty ze sprasowanej wełny szklanej o wymiarach 1200/600 mm i grubości 40 mm montowane do stropu za pomocą profili montażowych. Sufit (panele dźwiękochłonne wraz z profilami) odporny na uderzenia piłką. Kategoria odporności na uderzenia 1A wg normy EN 13964, aneks D (oraz DIN cz.3). Marka równoważna Ecophon Super G Plus. ŚCIANY Na jednej ze ścian szczytowych oraz na jednej ze ścian podłużnych instalowane dźwiękochłonne panele ścienne ze sprasowanej wełny szklanej o wymiarach 2700/600 i grubości 40 mm. Panele mocowane do ścian za pomocą wzmocnionych profili ceowych ze stali ocynkowanej lakierowanych na biało. System (panele i konstrukcja) o zwiększonej odporności na uderzenia: klasa 1A wg DIN Marka równoważna Akusto Wall C Super G Rozmieszczenie paneli ściennych Ściana podłużna przyległa do sanitariatów i szatni Panele ścienne układane w formie pasa o wymiarach 720 cm (długość) na 270 cm (wysokość). Pas paneli ściennych układany od poziomu +1,00 do +3,70. Ściana szczytowa w osi A Panele ścienne układane w formie pasa o wymiarach 960 cm (długość) na 270 cm (wysokość). Pas paneli ściennych układany od poziomu +1,00 do +3,70 Sufit tynkowany Sufit Tynkowana - malowana biały Tynk gipsowy gr. 2,0 cm, Malowanie farbą emulsyjną sufitową na kolor biały Witryny wewnętrzne: Element Rodzaj wykończenia Kolor RAL Skrzydło/ościeżnica/profile Profile aluminowe zimne Wg zestawień Fasada wewnętrzna składa się z profili aluminiowych zimnych, lakierowanych proszkowo. Drzwi dwuskrzydłowe asymetryczne, skrzydło aktywne o min. szer. 95 cm,. Przeszklenie - szkło bezpieczne klasy p2. Pas dolny - szkło matowe Drzwi wewnętrzne Element Rodzaj wykończenia Kolor Skrzydło/ościeżnica Profile aluminiowe Wg zestawienia Balustrady wewnętrzne: Element Rodzaj wykończenia Kolor Balustrada Stalowa, malowana proszkowo WG RYS. A.19 O konstrukcji stalowej, z wypełnieniem ze szkła hartowanego bezpiecznego.. Pochwyt stalowy malowany proszkowo, śr. 5 cm z elementami zapobiegającymi wspinaniu. Wysokość montażu pochwytu 110 cm nad poziomem posadzki. Wysokość paneli uniemożliwiająca wypadnięcie. Grzejniki i obudowy grzejników: Element Rodzaj wykończenia Kolor Obudowa Płyta MDF okleinowana, perforowana RAL 1003 Grzejniki naścienne rozmieszczone zgodnie z projektem instalacji CO, białe, zabezpieczone obudowami z niepalnej płyty okleinowanej z perforacją. Wymiary obudowy dopasowane do grzejników. Parapety okienne Element Rodzaj wykończenia Kolor PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 15

15 Parapety konglomerat biały Parapety okienne Konglomerat gr. 2cm,powierzchnia gładka, krawędzie sfazowane, naroża wyoblone. Drzwiczki rewizyjne oraz rozdzielaczy CO Element Rodzaj wykończenia Kolor Drzwiczki Stalowe lakierowane proszkowo Dopasowany do koloru ściany Drzwiczki rozdzielaczy co, rewizje instalacyjne wykonywane indywidualnie lub jako typowe należy wykonać z blachy lakierowanej proszkowo na kolor ściany w której te elementy zostaną osadzone. Moduł otworów rewizyjnych w obszarze okładziny ceramicznej ścian dopasować do układu płytek ściennych. Szafki na hydranty pożarowe i zawory hydrantowe. Hydrant wewnętrzny HP 25 o wymiarach 68x76x25 cm, spód na wys. 95 cm od powierzchni wykończonej posadzki, wyposażony w zamek magnetyczny. Malowany proszkowo. Urządzenia sanitarne Element Rodzaj wykończenia Kolor Urz. sanitarne Ceramika sanitarna BIAŁY Miski ustępowe ceramiczne, stojące, kompaktowe, przelew zgodnie z instalacjami wodnokanalizacyjnymi, spłukiwanie 3/6 l. Wysokość montażu w łazienkach dla dzieci określono na rys. W.04 Umywalki wiszące o szer. 50cm z otworem, bez przelewu, z syfonem pionowym i półpostumentem ceramicznym. Stelaże podtynkowe - do sedesów i umywalek wiszących, systemowe. Armatura ze stali chromowanej. W łazienkach dla dzieci i przy szatniach Sali gimnastycznej baterie elektroniczne, zasilanie na baterie, z termostatem, ogranicznikiem wypływu i funkcją hot stop i perlatoerm, kolor- chrom Standard: Kludi BALANCE DN 10 - Elektroniczna bateria umywalkowa na baterię litową 6V (nr katalogowy ) lub równoważna Lustra nad umywalkami wykonane na wymiar, przyklejane na ścianę, krawędzie szlifowane. Dozowniki mydła, suszarki do rąk, kosze itp. stal nierdzewna. Ścianki giszetowe i przegrody pisuarowe płyta HPL w kolorze RAL Konstrukcja i okucia ze satli nerdzewnejwyrób z atestem bezpieczeństwa. Zlewy w pomieszczeniach porządkowych stal nierdzewna Toalety przystosowane dla osób niepełnosprawnych. Element Rodzaj wykończenia Kolor Urz. sanitarne Ceramika sanitarna Biały Urządzenia sanitarne miska ustępowa ceramiczna, lejowa, wisząca o dł. 70cm przystosowana dla osoby niepełnosprawnej, wys. górnej krawędzi od poziomu posadzki 460 cm. Deska sedesowa ze wzmocnionymi zawiasami metalowymi. Umywalka wisząca przystosowana dla niepełnosprawnych 65cm z otworem, krawędź przednia wyprofilowana wklęsła, bez przelewu, z syfonem podtynkowym. Stelaże podtynkowe - do sedesów i umywalek wiszących, systemowe. Spłuczka podtynkowa z przyciskiem ze stali chromowanej. Bateria umywalkowa ze stali chromowanej, stojąca. Poręcze (pochwyty dla niepełnosprawnych), dozowniki mydła, suszarki do rąk, kosze itp. stal nierdzewna. Poręcze wykonane ze stali nierdzewnej grubości 1,2 mm, średnica rurki ø 32 mm, rozety maskujące samozaciskowe. Szczegółowe zestawienie pochwytów w projekcie wykonawczym. Lustro uchylne z uchwytem regulującym kąt nachylenia, zamontowane nad umywalką na stelażu podtynkowym na wys. 120cm od posadzki. WYPOSAŻENIE TECHNICZNE PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 16

16 INSTALACJE WODNO-KANALIZACYJNE I GRZEWCZE Obiekt wyposażono w instalację kanalizacji sanitarnej i deszczowej, wody zimnej,ciepłej wody użytkowej i instalacji centralnego ogrzewania zasilanej z węzła cieplnego zlokalizowanego w budynku stróżówki. Szczegóły wg projektów branżowych. INSTALACJE WENTYLACYJNE W budynku przewidziano wentylację mechaniczną nawiewno - wywiewną.. Szczegóły w projekcie instalacyjnym. INSTALACJE ELEKTRYCZNE I NISKOPRĄDOWE Obiekt wyposażono w wewnętrzną i zewnętrzną instalację elektryczną, odgromową, fotowoltaiczną oraz przewidziano instalację niskoprądową i wideodomofonową. Instalacja alarmowa i telewizji dozorowej. Szczegóły wg projektów branżowych. DŹWIG OSOBOWY Obiekt wyposażono dźwig osobowy hydrauliczny o udźwigu 800 kg i wymiarach kabiny 135x140 cm. Szerokość otworu drzwiowego w świetle min. 90 cm. 3 przystanki.podszybie i nadszybie bez schronienia. Napęd usytuowano w pom wykończenie ze stali nierdzewnej szczotokowanej. Uruchomienie windy za pomocą klucza. W przypadku braku zasilania dźwig powinien zjechać na parter i otworzyć drzwi wejściowe. PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 17

17 CZĘŚĆ RYSUNKOWA l.p. Numer rysunku Tytuł rysunku Skala: 1 A.01 RZUT PARTERU 1:50 2 A.02 RZUT ANTRESOLI 1:50 3 A.03 RZUT PIĘTRAI 1:50 4 A.04 RZUT DACHU 1:50 5 A.05 PRZEKRÓJ A-A 1:50 6 A.06 PRZEKRÓJ B-B 1:50 7 A.07 PRZEKRÓJ C-C 1:50 8 A.08 PRZEKRÓJ D-D 1:50 9 A.09 PRZEKRÓJ E-E 1:50 10 A.10 PRZEKRÓJ F-F 1:50 11 A.11 ELEWACJA POŁUDNIOWO-ZACHODNIA 1:50 12 A.12 ELEWACJA PÓŁNOCNO-ZCHODNIA I POŁUDNIOWO-WSCHODNIA 1:50 13 A.13 ELEWACJA PÓŁNOCNO-WSCHODNIA 1:50 14 A.14 STRÓŻÓWKA ADAPTACJA NA BUDYNEK TECHNICZNY 1:50 15 A.15 ZESTAWIENIE STOLARKI WEWNĘTRZNEJ 1:50 16 A.16 ZESTAWIENIE STOLARKI ZEWNĘTRZNEJ 1:50 17 A.17 ŚCIANY OSŁONOWE 1:50 18 A.18 WITRYNY WWNĘTRZNE 1:50 19 A.19 BALUSTRADY WEWNĘTRZNE 1:50 20 A.20 BALUSTRADY OKIEN PORTE-FENETRE 1:50 21 A.21 NAPIS NAD WEJŚCIEM 1:50 22 A.22 DETAL- DRABINKA POD ROŚLINĘ 1:50 22 A.23 ZMYWALNIA CATERINGOWA W KUCHNI GŁÓWNEJ 1:50 PROJEKT WNĘTRZ 1 W.01 SUFITY PODWIESZONE 1:50 2 W.02 POSADZKI 1:50 3 W.03 SUFITY I OKŁADZINY AKUSTYCZNE 1:100 4 W.04 ŁAZIENKI SCHEMAT WYKOŃCZENIA 1:20 5 W.05 OBUDOWA GRZEJNIKA 1:20 PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 18

18 ZAŁĄCZNIKI PROJEKT WYKONAWCZY / ARCHITEKTURA / STRONA 19
