Instrukcja montażu i Pierwszego uruchomienia sterownika SP24L+

Transkrypt

1 Instrukcja montażu Perwszego uruchomena sterownka SP24L+

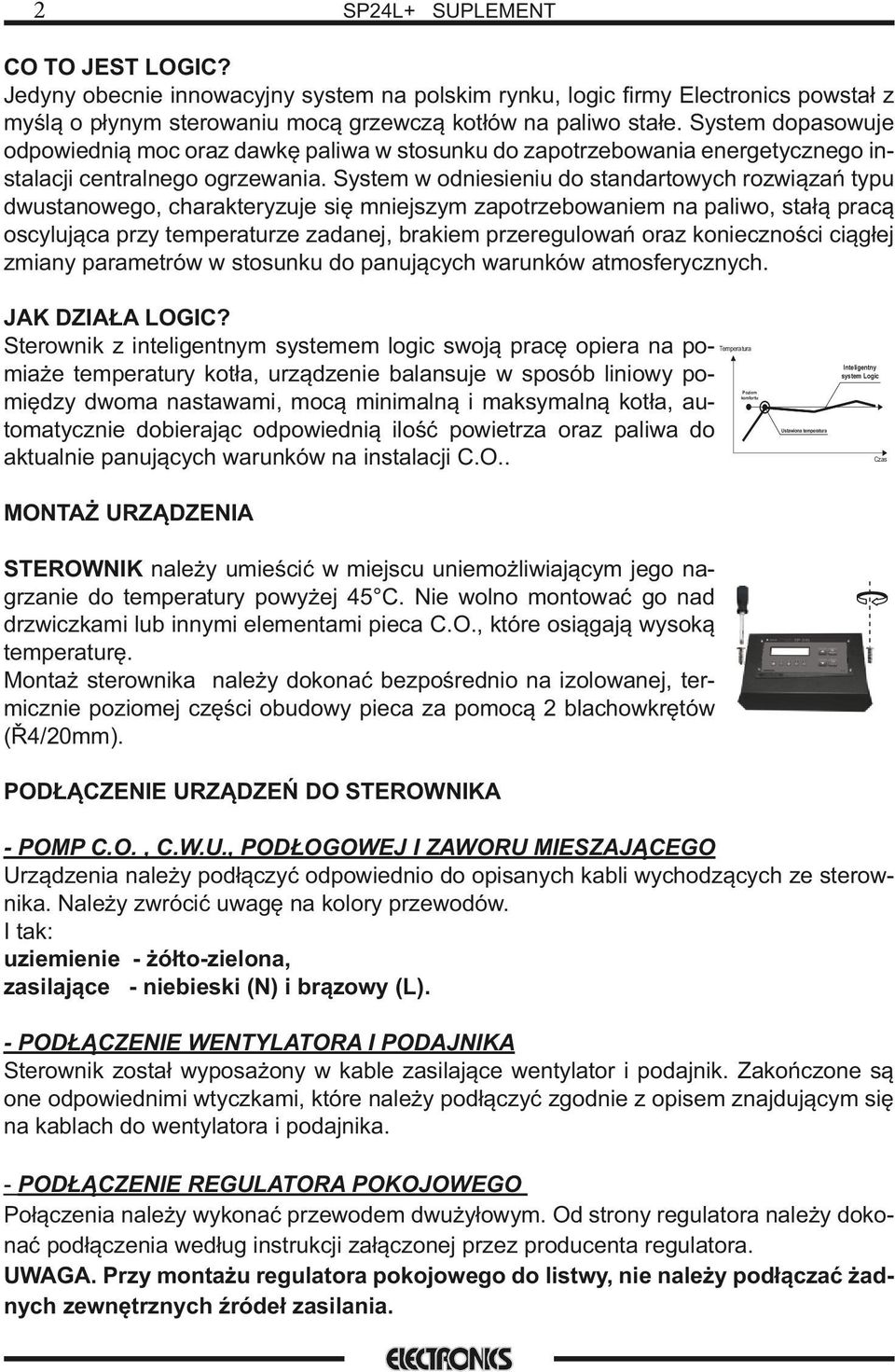

2 2 CO TO JEST LOGIC? Jedyny obecne nnowacyjny system na polskm rynku, logc firmy Electroncs powstał z myślą o płynym sterowanu mocą grzewczą kotłów na palwo stałe System dopasowuje odpowedną moc oraz dawkę palwa w stosunku do zapotrzebowana energetycznego nstalacj centralnego ogrzewana System w odnesenu do standartowych rozwązań typu dwustanowego, charakteryzuje sę mnejszym zapotrzebowanem na palwo, stałą pracą oscylująca przy temperaturze zadanej, brakem przeregulowań oraz konecznośc cągłej zmany parametrów w stosunku do panujących warunków atmosferycznych JAK DZIAŁA LOGIC? Sterownk z ntelgentnym systemem logc swoją pracę opera na pomaże temperatury kotła, urządzene balansuje w sposób lnowy pomędzy dwoma nastawam, mocą mnmalną maksymalną kotła, automatyczne doberając odpowedną lość powetrza oraz palwa do aktualne panujących warunków na nstalacj CO Temperatura Intelgentny system Logc Pozom komfortu Ustawona temperatura Czas MONTAŻ URZĄDZENIA STEROWNIK należy umeścć w mejscu unemożlwającym jego nagrzane do temperatury powyżej 45 C Ne wolno montować go nad drzwczkam lub nnym elementam peca CO, które osągają wysoką temperaturę Montaż sterownka należy dokonać bezpośredno na zolowanej, termczne pozomej częśc obudowy peca za pomocą 2 blachowkrętów (Ř4/2mm) PODŁĄCZENIE URZĄDZEŃ DO STEROWNIKA - POMP CO, CWU, PODŁOGOWEJ I ZAWORU MIESZAJĄCEGO Urządzena należy podłączyć odpowedno do opsanych kabl wychodzących ze sterownka Należy zwrócć uwagę na kolory przewodów I tak: uzemene - żółto-zelona, zaslające - nebesk (N) brązowy (L) - PODŁĄCZENIE WENTYLATORA I PODAJNIKA Sterownk został wyposażony w kable zaslające wentylator podajnk Zakończone są one odpowednm wtyczkam, które należy podłączyć zgodne z opsem znajdującym sę na kablach do wentylatora podajnka - PODŁĄCZENIE REGULATORA POKOJOWEGO Połączena należy wykonać przewodem dwużyłowym Od strony regulatora należy dokonać podłączena według nstrukcj załączonej przez producenta regulatora UWAGA Przy montażu regulatora pokojowego do lstwy, ne należy podłączać żadnych zewnętrznych źródeł zaslana

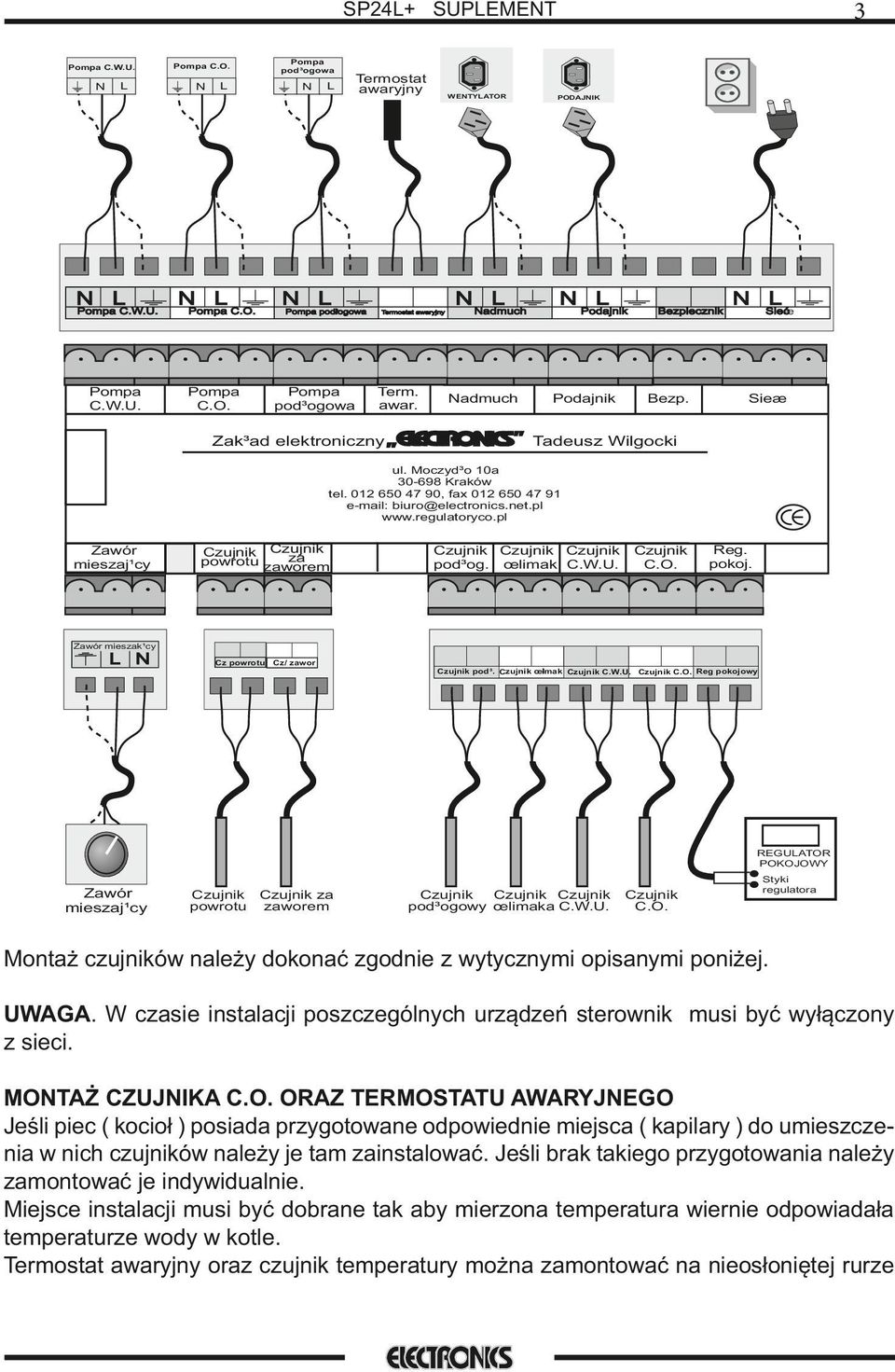

3 3 N Pompa pod³ogowa Pompa CO Pompa CWU L N N L Pompa CWU Pompa CWU L N N L L Termostat awaryjny WENTYLATOR N L Pompa CO Pompa pod³ogowa Pompa CO Pompa pod³ogowa Termostat awaryjny Term awar Zak³ad elektronczny PODAJNIK N L N L Nadmuch Podajnk Nadmuch Podajnk Bezpecznk Bezp N L Seæ Seæ Tadeusz Wlgock ul Moczyd³o 1a Kraków tel , fax e-mal: buro@electroncsnetpl wwwregulatorycopl Zawór meszaj¹cy za powrotu zaworem pod³og œlmak CWU CO Reg pokoj Zawór meszak¹cy N L Cz powrotu Cz/ zawor pod³ œlmak CWU CO Reg pokojowy REGULATOR POKOJOWY Zawór meszaj¹cy powrotu za zaworem pod³ogowy œlmaka CWU CO Styk regulatora Montaż czujnków należy dokonać zgodne z wytycznym opsanym ponżej UWAGA W czase nstalacj poszczególnych urządzeń sterownk mus być wyłączony z sec MONTAŻ CZUJNIKA CO ORAZ TERMOSTATU AWARYJNEGO Jeśl pec ( kocoł ) posada przygotowane odpowedne mejsca ( kaplary ) do umeszczena w nch czujnków należy je tam zanstalować Jeśl brak takego przygotowana należy zamontować je ndywdualne Mejsce nstalacj mus być dobrane tak aby merzona temperatura werne odpowadała temperaturze wody w kotle Termostat awaryjny oraz czujnk temperatury można zamontować na neosłonętej rurze

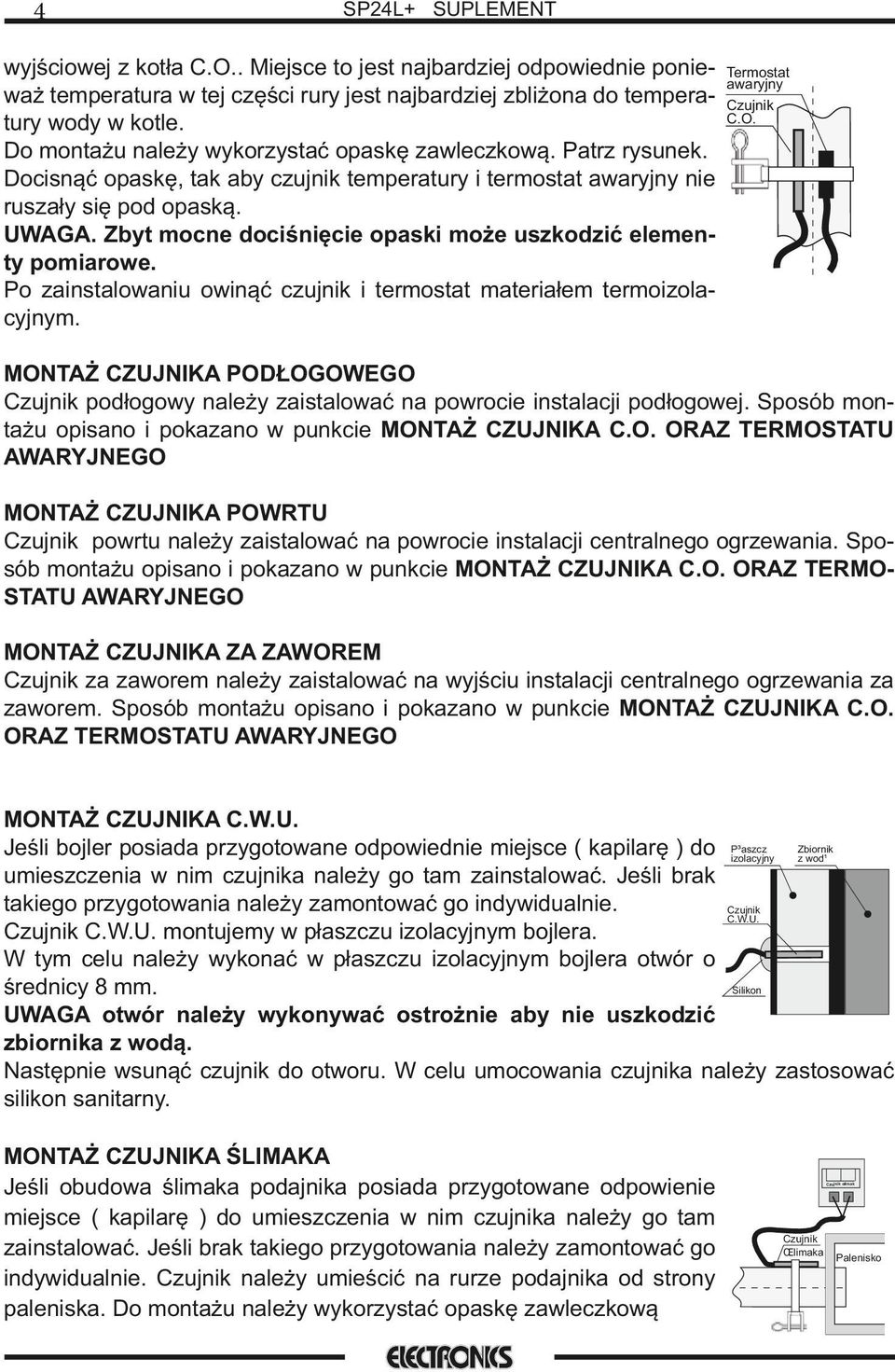

4 4 wyjścowej z kotła CO Mejsce to jest najbardzej odpowedne poneważ temperatura w tej częśc rury jest najbardzej zblżona do temperatury wody w kotle Do montażu należy wykorzystać opaskę zawleczkową Patrz rysunek Docsnąć opaskę, tak aby czujnk temperatury termostat awaryjny ne ruszały sę pod opaską UWAGA Zbyt mocne docśnęce opask może uszkodzć elementy pomarowe Po zanstalowanu ownąć czujnk termostat materałem termozolacyjnym Termostat awaryjny CO MONTAŻ CZUJNIKA PODŁOGOWEGO podłogowy należy zastalować na powroce nstalacj podłogowej Sposób montażu opsano pokazano w punkce MONTAŻ CZUJNIKA CO ORAZ TERMOSTATU AWARYJNEGO MONTAŻ CZUJNIKA POWRTU powrtu należy zastalować na powroce nstalacj centralnego ogrzewana Sposób montażu opsano pokazano w punkce MONTAŻ CZUJNIKA CO ORAZ TERMOSTATU AWARYJNEGO MONTAŻ CZUJNIKA ZA ZAWOREM za zaworem należy zastalować na wyjścu nstalacj centralnego ogrzewana za zaworem Sposób montażu opsano pokazano w punkce MONTAŻ CZUJNIKA CO ORAZ TERMOSTATU AWARYJNEGO MONTAŻ CZUJNIKA CWU Zbornk Jeśl bojler posada przygotowane odpowedne mejsce ( kaplarę ) do P³aszcz zolacyjny z wod¹ umeszczena w nm czujnka należy go tam zanstalować Jeśl brak takego przygotowana należy zamontować go ndywdualne CWU CWU montujemy w płaszczu zolacyjnym bojlera W tym celu należy wykonać w płaszczu zolacyjnym bojlera otwór o Slkon średncy 8 mm UWAGA otwór należy wykonywać ostrożne aby ne uszkodzć zbornka z wodą Następne wsunąć czujnk do otworu W celu umocowana czujnka należy zastosować slkon santarny MONTAŻ CZUJNIKA ŚLIMAKA Jeśl obudowa ślmaka podajnka posada przygotowane odpowene mejsce ( kaplarę ) do umeszczena w nm czujnka należy go tam zanstalować Jeśl brak takego przygotowana należy zamontować go ndywdualne należy umeścć na rurze podajnka od strony palenska Do montażu należy wykorzystać opaskę zawleczkową œlmak Œlmaka Palensko

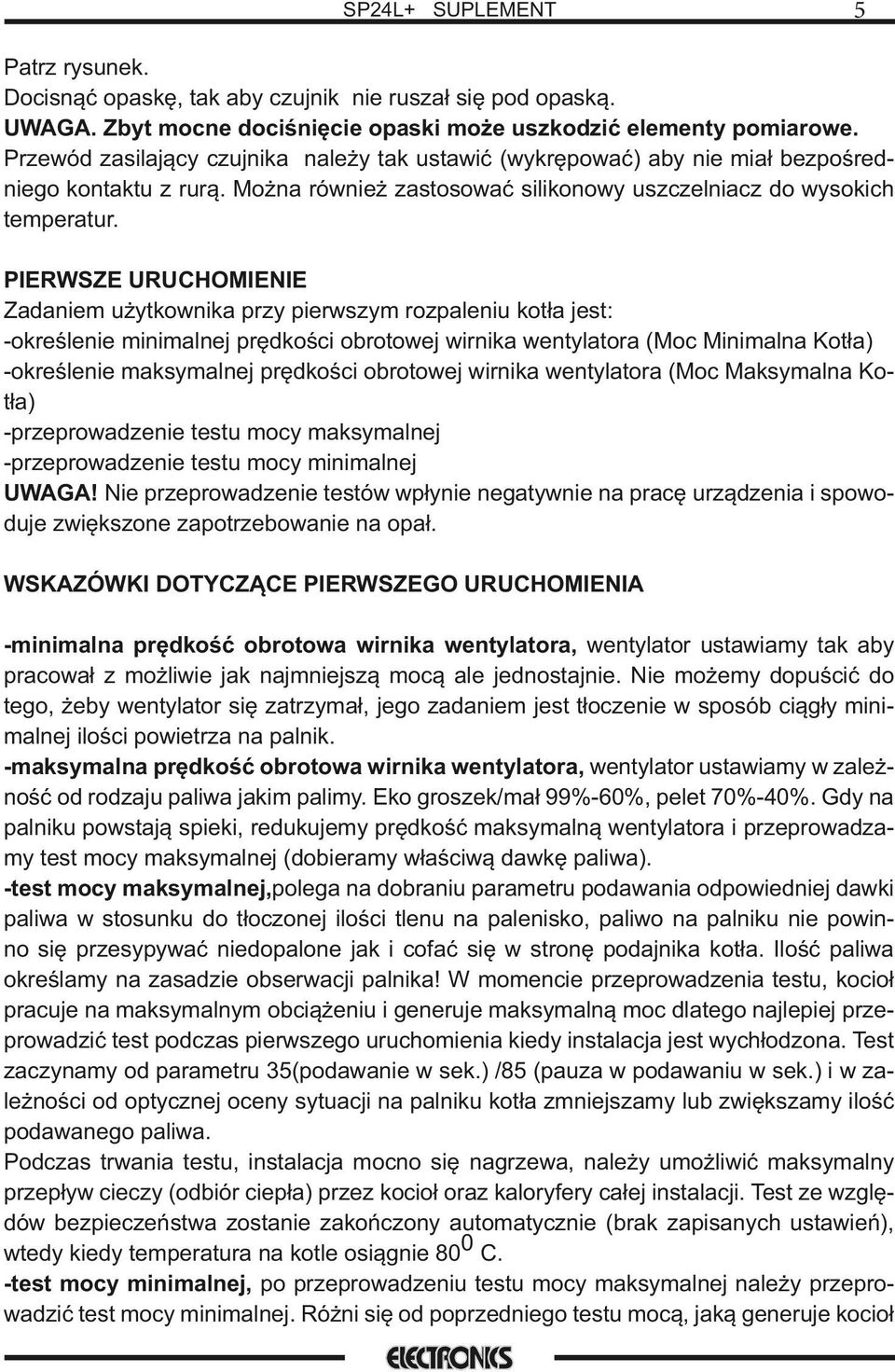

5 5 Patrz rysunek Docsnąć opaskę, tak aby czujnk ne ruszał sę pod opaską UWAGA Zbyt mocne docśnęce opask może uszkodzć elementy pomarowe Przewód zaslający czujnka należy tak ustawć (wykrępować) aby ne mał bezpośrednego kontaktu z rurą Można równeż zastosować slkonowy uszczelnacz do wysokch temperatur PIERWSZE URUCHOMIENIE Zadanem użytkownka przy perwszym rozpalenu kotła jest: -określene mnmalnej prędkośc obrotowej wrnka wentylatora (Moc Mnmalna Kotła) -określene maksymalnej prędkośc obrotowej wrnka wentylatora (Moc Maksymalna Kotła) -przeprowadzene testu mocy maksymalnej -przeprowadzene testu mocy mnmalnej UWAGA! Ne przeprowadzene testów wpłyne negatywne na pracę urządzena spowoduje zwększone zapotrzebowane na opał WSKAZÓWKI DOTYCZĄCE PIERWSZEGO URUCHOMIENIA -mnmalna prędkość obrotowa wrnka wentylatora, wentylator ustawamy tak aby pracował z możlwe jak najmnejszą mocą ale jednostajne Ne możemy dopuścć do tego, żeby wentylator sę zatrzymał, jego zadanem jest tłoczene w sposób cągły mnmalnej lośc powetrza na palnk -maksymalna prędkość obrotowa wrnka wentylatora, wentylator ustawamy w zależność od rodzaju palwa jakm palmy Eko groszek/mał 99%-6%, pelet 7%-4% Gdy na palnku powstają spek, redukujemy prędkość maksymalną wentylatora przeprowadzamy test mocy maksymalnej (doberamy właścwą dawkę palwa) -test mocy maksymalnej,polega na dobranu parametru podawana odpowednej dawk palwa w stosunku do tłoczonej lośc tlenu na palensko, palwo na palnku ne pownno sę przesypywać nedopalone jak cofać sę w stronę podajnka kotła Ilość palwa określamy na zasadze obserwacj palnka! W momence przeprowadzena testu, kocoł pracuje na maksymalnym obcążenu generuje maksymalną moc dlatego najlepej przeprowadzć test podczas perwszego uruchomena kedy nstalacja jest wychłodzona Test zaczynamy od parametru 35(podawane w sek) /85 (pauza w podawanu w sek) w zależnośc od optycznej oceny sytuacj na palnku kotła zmnejszamy lub zwększamy lość podawanego palwa Podczas trwana testu, nstalacja mocno sę nagrzewa, należy umożlwć maksymalny przepływ ceczy (odbór cepła) przez kocoł oraz kaloryfery całej nstalacj Test ze względów bezpeczeństwa zostane zakończony automatyczne (brak zapsanych ustaweń), wtedy kedy temperatura na kotle osągne 8 C -test mocy mnmalnej, po przeprowadzenu testu mocy maksymalnej należy przeprowadzć test mocy mnmalnej Różn sę od poprzednego testu mocą, jaką generuje kocoł

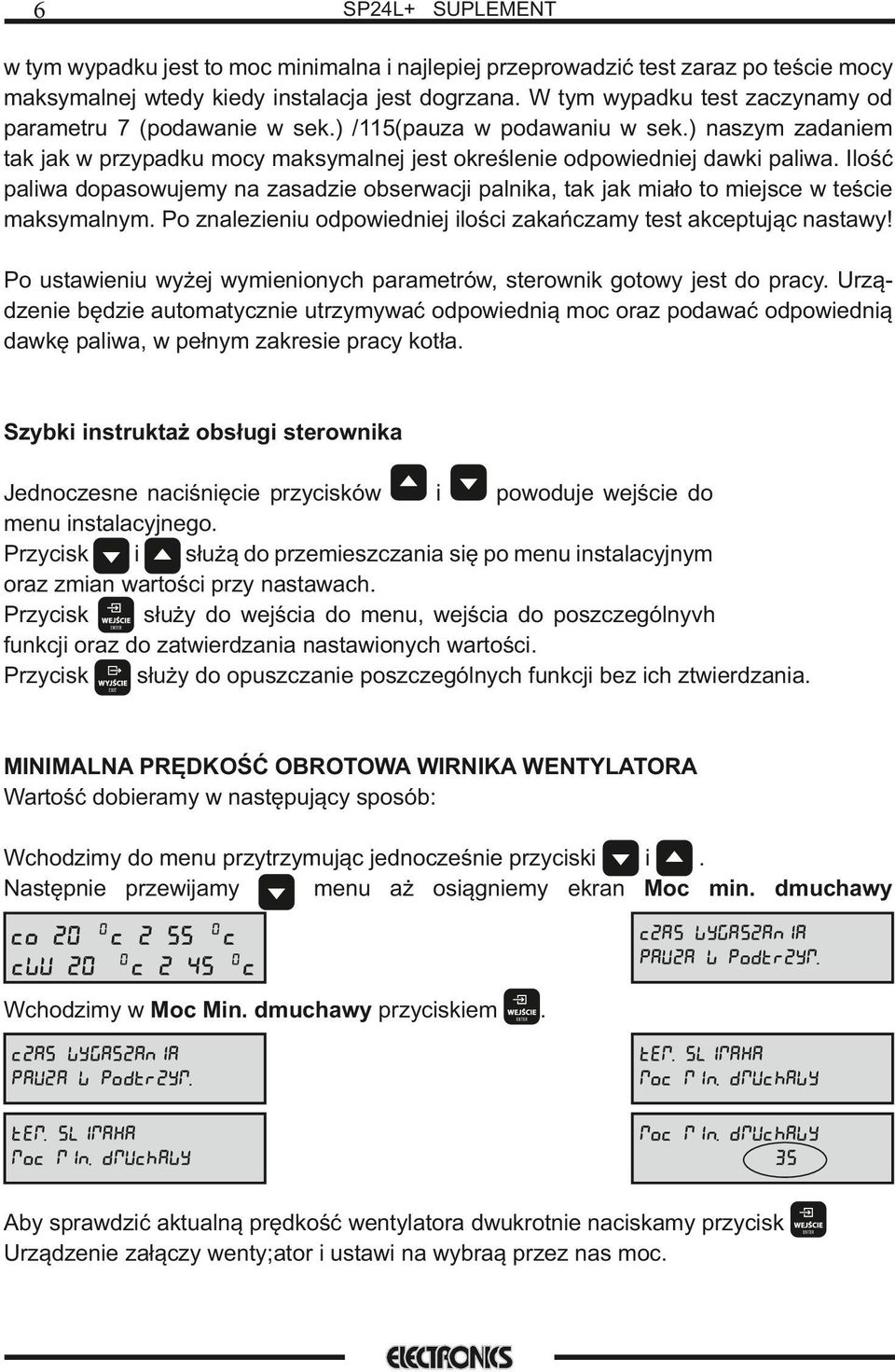

6 6 w tym wypadku jest to moc mnmalna najlepej przeprowadzć test zaraz po teśce mocy maksymalnej wtedy kedy nstalacja jest dogrzana W tym wypadku test zaczynamy od parametru 7 (podawane w sek) /115(pauza w podawanu w sek) naszym zadanem tak jak w przypadku mocy maksymalnej jest określene odpowednej dawk palwa Ilość palwa dopasowujemy na zasadze obserwacj palnka, tak jak mało to mejsce w teśce maksymalnym Po znalezenu odpowednej lośc zakańczamy test akceptując nastawy! Po ustawenu wyżej wymenonych parametrów, sterownk gotowy jest do pracy Urządzene będze automatyczne utrzymywać odpowedną moc oraz podawać odpowedną dawkę palwa, w pełnym zakrese pracy kotła Szybk nstruktaż obsług sterownka Jednoczesne nacśnęce przycsków powoduje wejśce do menu nstalacyjnego Przycsk służą do przemeszczana sę po menu nstalacyjnym oraz zman wartośc przy nastawach Przycsk służy do wejśca do menu, wejśca do poszczególnyvh funkcj oraz do zatwerdzana nastawonych wartośc Przycsk służy do opuszczane poszczególnych funkcj bez ch ztwerdzana MINIMALNA PRĘDKOŚĆ OBROTOWA WIRNIKA WENTYLATORA Wartość doberamy w następujący sposób: Wchodzmy do menu przytrzymując jednocześne przycsk Następne przewjamy menu aż osągnemy ekran Moc mn dmuchawy CO 2 C z 55 C cwu 2 C z 45 C Wchodzmy w Moc Mn dmuchawy przycskem czas wygaszana pauza w podtrzym czas wygaszana pauza w podtrzym tem slmaka moc mn dmuchawy tem slmaka moc mn dmuchawy moc mn dmuchawy 35% Aby sprawdzć aktualną prędkość wentylatora dwukrotne nacskamy przycsk Urządzene załączy wenty;ator ustaw na wybraą przez nas moc

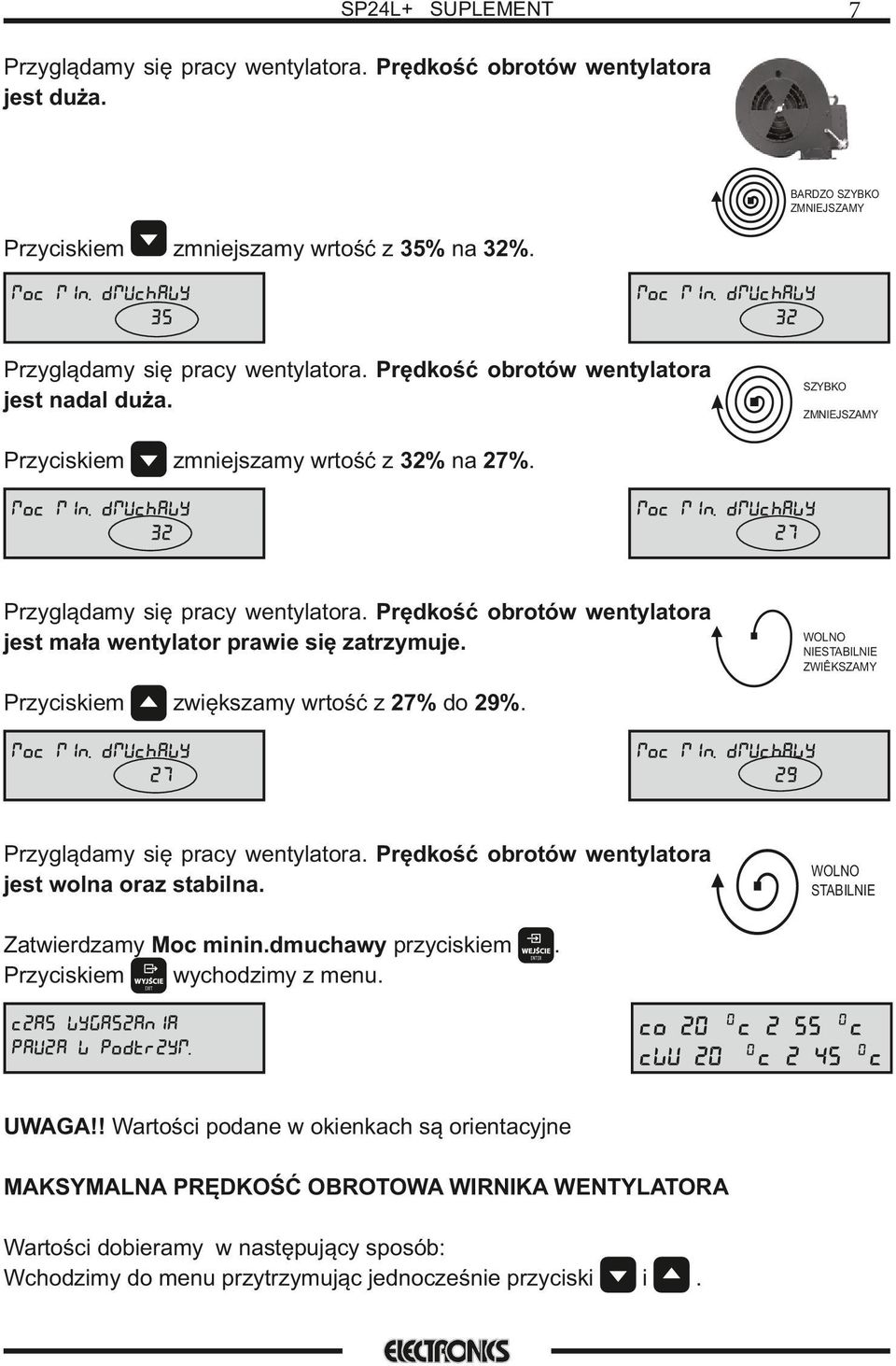

7 7 Przyglądamy sę pracy wentylatora Prędkość obrotów wentylatora jest duża BARDZO SZYBKO ZMNIEJSZAMY zmnejszamy wrtość z 35% na 32% moc mn dmuchawy 35% moc mn dmuchawy 32% Przyglądamy sę pracy wentylatora Prędkość obrotów wentylatora jest nadal duża ZMNIEJSZAMY zmnejszamy wrtość z 32% na 27% moc mn dmuchawy 32% moc mn dmuchawy 27% Przyglądamy sę pracy wentylatora Prędkość obrotów wentylatora jest mała wentylator prawe sę zatrzymuje SZYBKO WOLNO NIESTABILNIE ZWIÊKSZAMY zwększamy wrtość z 27% do 29% moc mn dmuchawy 27% moc mn dmuchawy 29% Przyglądamy sę pracy wentylatora Prędkość obrotów wentylatora jest wolna oraz stablna Zatwerdzamy Moc mnndmuchawy przycskem wychodzmy z menu WOLNO STABILNIE czas wygaszana pauza w podtrzym CO 2 C z 55 C cwu 2 C z 45 C UWAGA!! Wartośc podane w okenkach są orentacyjne MAKSYMALNA PRĘDKOŚĆ OBROTOWA WIRNIKA WENTYLATORA Wartośc doberamy w następujący sposób: Wchodzmy do menu przytrzymując jednocześne przycsk

8 8 CO 2 C z 55 C cwu 2 C z 45 C czas wygaszana pauza w podtrzym Sterownk przygotowany jest do opału czterema rodzajam palwa Palwo 1 - ekogroszek, Palwo 2 - mał, Palwo 3 - pellet,palwo 4 - owes Przykład testu przeprowadzono dla Palwa 1 - ekogroszek palwo 1 ekogroszek moc mn dmuchawy palwo 1 Następne przewjamy menu aż osągnemy ekran Palwo 1 moc max dmuchawy test mocy mnm moc max dmuchawy 99 % Wchodzmy w Palwo 1 przycskem Wchodzmy w Moc max dmuchawy przycskem Moc maksymalną dmuchawy doberamy w zależnośc od rodzaju palwa, którym zamerzamy palć TEST MOCY MAKSYMALNEJ Przykład testu przeprowadzono dla Palwa 1 - ekogroszek Test przeprowadzamy w następujący sposób: Wchodzmy do menu przytrzymując jednocześne przycsk Następne przewjamy menu aż osągnemy ekran Palwo 1 Wchodzmy w Palwo 1 przycskem CO 2 C z 55 C cwu 2 C z 45 C moc mn dmuchawy palwo 1 czas wygaszana pauza w podtrzym palwo 1 ekogroszek przewjamy do test mocy maksm Wchodzmy w test mocy maksm przycskem Test zaczynamy od wartośc 35/85 sek test mocy mnm test mocy maksym test mocy maksym 29 C 35/85 sek Tak ustawoną wartość pozostawamy na okres 15 mn Po upływe tego czasu sprawdzamy kawa³k palwa Na palensku: Kawałk palwa w popele, Źle Musmy zmnejszyć wartość rura ch³odna

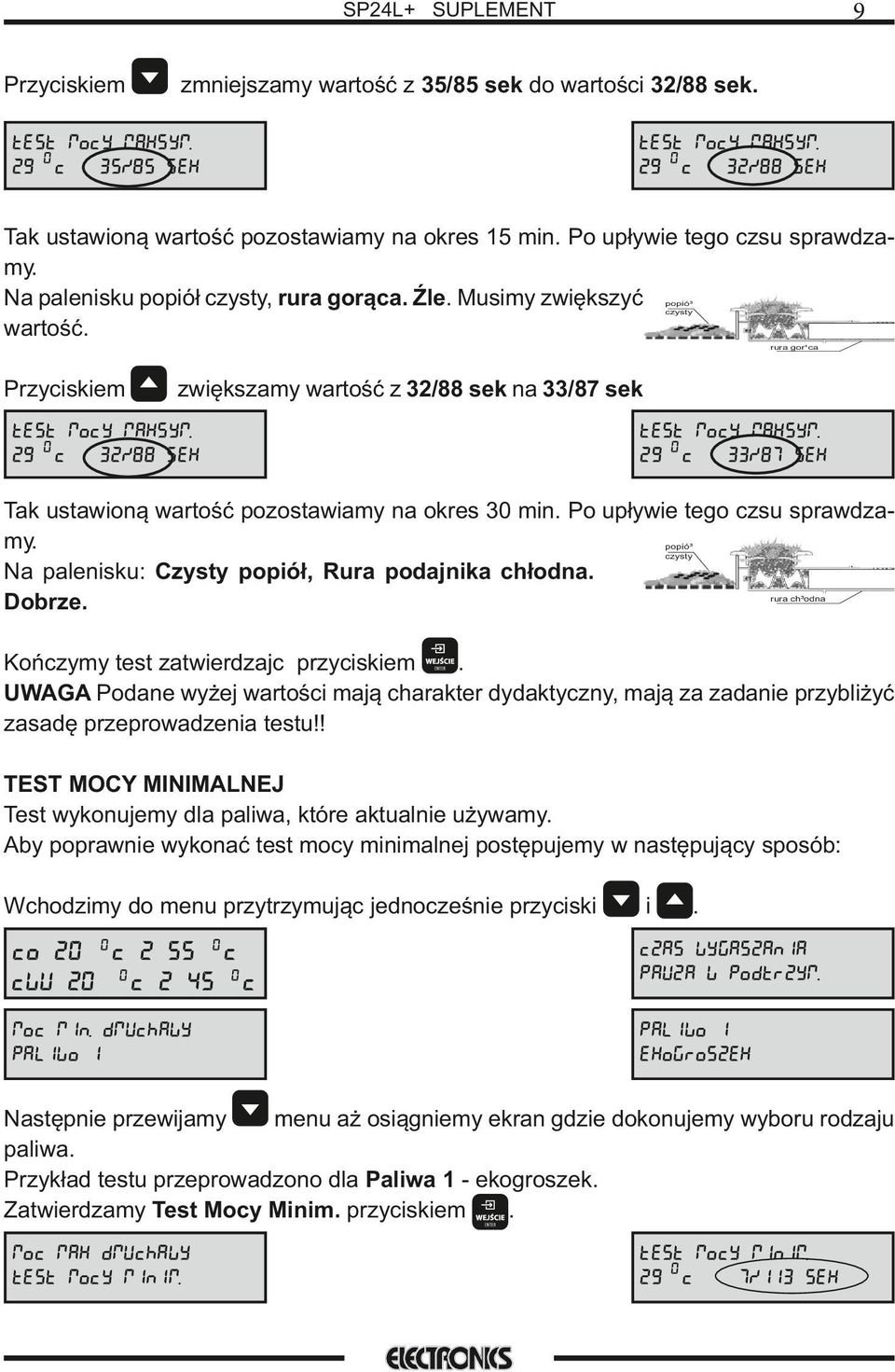

9 9 zmnejszamy wartość z 35/85 sek do wartośc 32/88 sek test mocy maksym 29 C 35/85 sek test mocy maksym 29 C 32/88 sek Tak ustawoną wartość pozostawamy na okres 15 mn Po upływe tego czsu sprawdzamy Na palensku popół czysty, rura gorąca Źle Musmy zwększyć wartość popó³ czysty rura gor¹ca zwększamy wartość z 32/88 sek na 33/87 sek test mocy maksym 29 C 32/88 sek test mocy maksym 29 C 33/87 sek Tak ustawoną wartość pozostawamy na okres 3 mn Po upływe tego czsu sprawdzamy Na palensku: Czysty popół, Rura podajnka chłodna Dobrze popó³ czysty rura ch³odna Kończymy test zatwerdzajc przycskem UWAGA Podane wyżej wartośc mają charakter dydaktyczny, mają za zadane przyblżyć zasadę przeprowadzena testu!! TEST MOCY MINIMALNEJ Test wykonujemy dla palwa, które aktualne używamy Aby poprawne wykonać test mocy mnmalnej postępujemy w następujący sposób: Wchodzmy do menu przytrzymując jednocześne przycsk CO 2 C z 55 C cwu 2 C z 45 C czas wygaszana pauza w podtrzym moc mn dmuchawy palwo 1 palwo 1 ekogroszek Następne przewjamy menu aż osągnemy ekran gdze dokonujemy wyboru rodzaju palwa Przykład testu przeprowadzono dla Palwa 1 - ekogroszek Zatwerdzamy Test Mocy Mnm przycskem moc max dmuchawy test mocy mnm test mocy mnm 29 c 7/113 sek

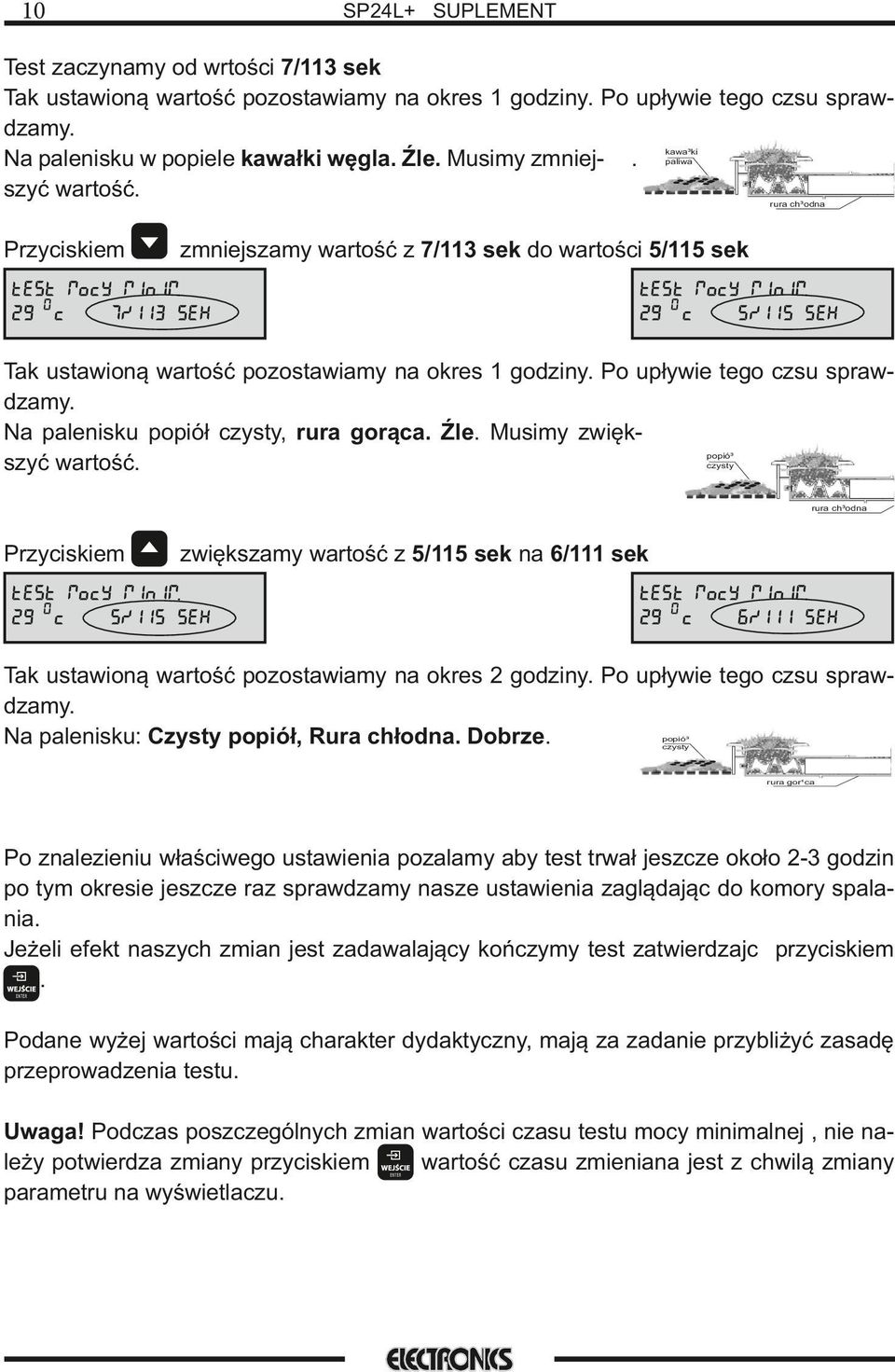

10 1 Test zaczynamy od wrtośc 7/113 sek Tak ustawoną wartość pozostawamy na okres 1 godzny Po upływe tego czsu sprawdzamy Na palensku w popele kawałk węgla Źle Musmy zmnej- szyć wartość kawa³k palwa rura ch³odna zmnejszamy wartość z 7/113 sek do wartośc 5/115 sek test mocy mnm 29 c 7/113 sek test mocy mnm 29 c 5/115 sek Tak ustawoną wartość pozostawamy na okres 1 godzny Po upływe tego czsu sprawdzamy Na palensku popół czysty, rura gorąca Źle Musmy zwększyć wartość popó³ czysty rura ch³odna zwększamy wartość z 5/115 sek na 6/111 sek test mocy mnm 29 c 5/115 sek test mocy mnm 29 c 6/111 sek Tak ustawoną wartość pozostawamy na okres 2 godzny Po upływe tego czsu sprawdzamy Na palensku: Czysty popół, Rura chłodna Dobrze popó³ czysty rura gor¹ca Po znalezenu właścwego ustawena pozalamy aby test trwał jeszcze około 2-3 godzn po tym okrese jeszcze raz sprawdzamy nasze ustawena zaglądając do komory spalana Jeżel efekt naszych zman jest zadawalający kończymy test zatwerdzajc przycskem Podane wyżej wartośc mają charakter dydaktyczny, mają za zadane przyblżyć zasadę przeprowadzena testu Uwaga! Podczas poszczególnych zman wartośc czasu testu mocy mnmalnej, ne należy potwerdza zmany przycskem wartość czasu zmenana jest z chwlą zmany parametru na wyśwetlaczu

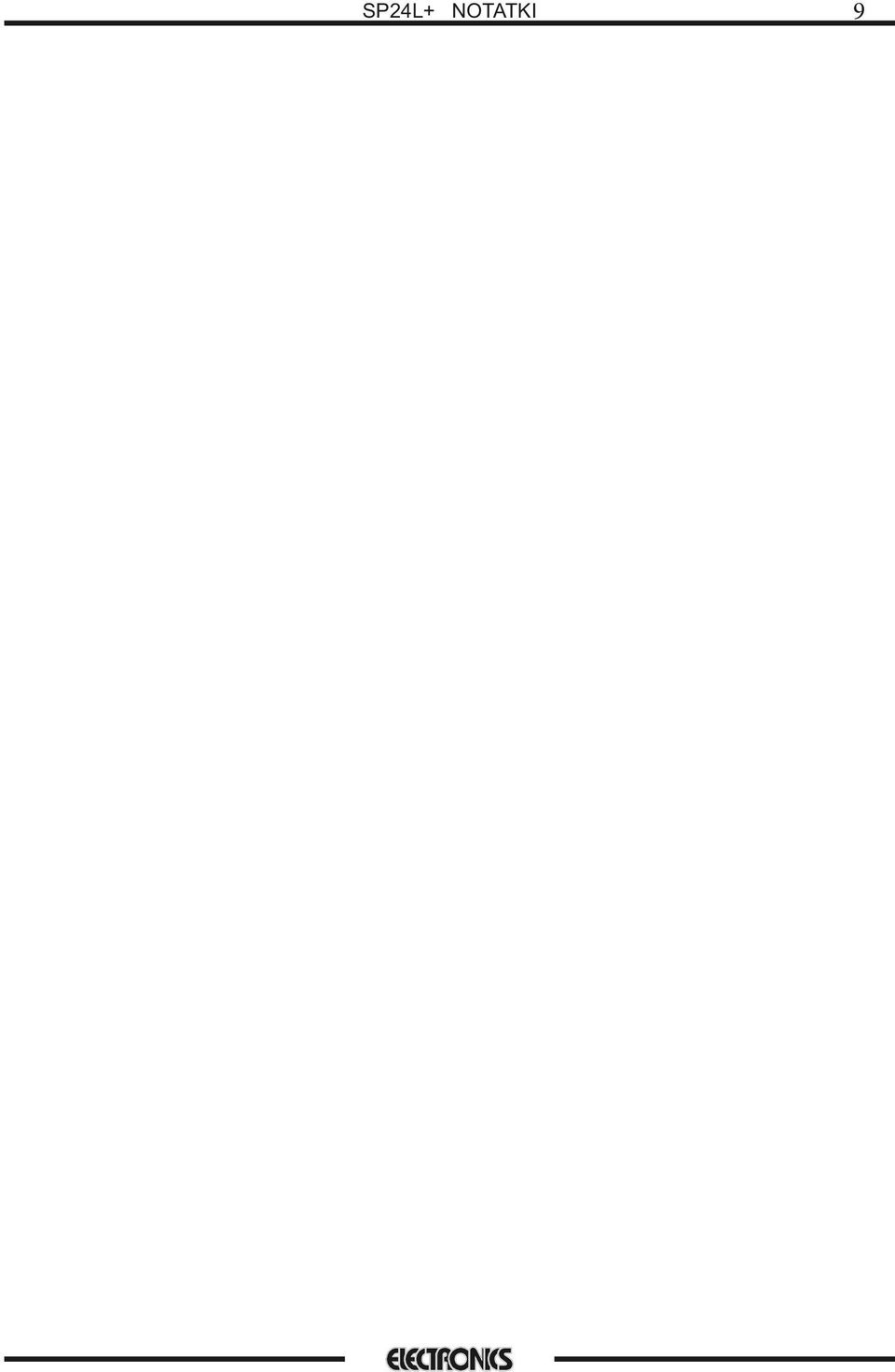

11 SP24L+ NOTATKI 9
