1 RDUKTORY IŚNINI Typ ronos Process Management TM

2 Reduktory ronos Reduktory iśnienia Ten typoszereg urządzeń Top-ntry, zaprojektowany dla szerokiego zakresu zastosowań, łączy w sobie zalety łatwej obsługi oraz wyjątkowo małych wymiarów. Dla osiągnięcia takiego rezultatu wprowadziliśmy innowacyjną koncepcję budowy modułowej, która w połączeniu z wieloletnim doświadczeniem firmy Tartarini w konstruowaniu reduktorów o przepływie osiowym pozwoliła nam stworzyć szeroki zakres konstrukcji wykorzystujących tę filozofię. oto, w skrócie, główne cechy projektu: MODUŁOWOŚĆ Modułowość zagwarantowana jest dzięki zastosowaniu korpusu krzyżowego będącego podstawą systemu, który umożliwia przepływ gazu zarówno w kierunku osiowym, jak i kątowym. Do korpusu krzyżowego dołączane są inne elementy składowe (kołnierze, korpusy reduktora, monitora, zaworu szybko zamykającego i tłumiki hałasu). ZWIRDŁO ODIĄŻ Zastosowanie specjalnego odciążonego zawieradła o bardzo prostej konstrukcji czyni urządzenia serii ROS wysoce niezawodnymi nawet w złożonych konfiguracjach (zawór szybko zamykający, monitor, reduktor, tłumik hałasu). Uniwersalność tej kostrukcji przejrzyście ukazuje model kątowy BS, który jest wykorzystywany do budowy stacji redukcyjnych o wyjątkowo małych gabarytach. BS 2

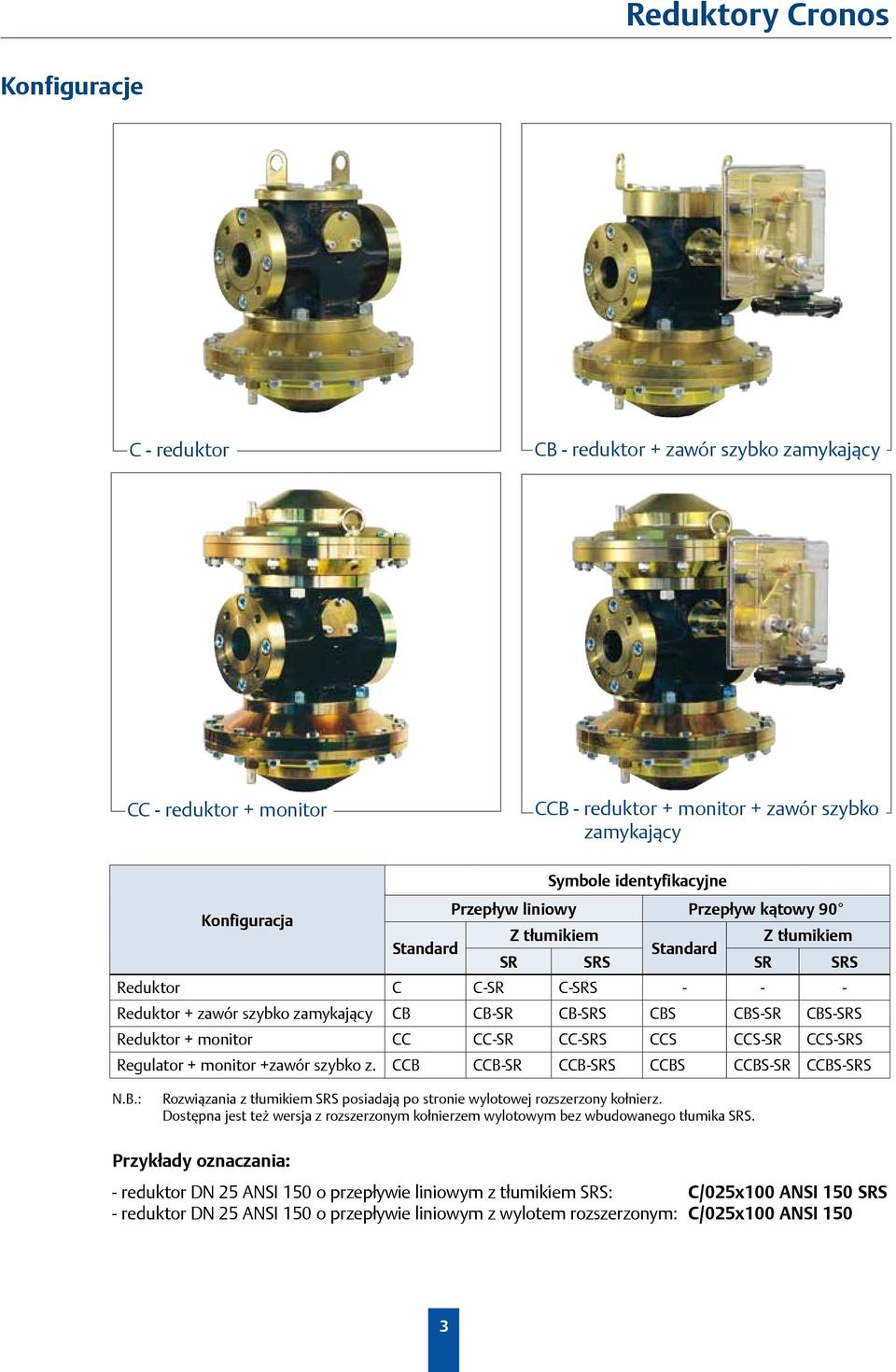

3 Reduktory ronos Konfiguracje - reduktor B - reduktor + zawór szybko zamykający - reduktor + monitor B - reduktor + monitor + zawór szybko zamykający Symbole identyfikacyjne Przepływ liniowy Przepływ kątowy 90 Konfiguracja Z tłumikiem Z tłumikiem Standard Standard SR SRS SR SRS Reduktor -SR -SRS Reduktor + zawór szybko zamykający B B-SR B-SRS BS BS-SR BS-SRS Reduktor + monitor -SR -SRS S S-SR S-SRS Regulator + monitor +zawór szybko z. B B-SR B-SRS BS BS-SR BS-SRS N.B.: Rozwiązania z tłumikiem SRS posiadają po stronie wylotowej rozszerzony kołnierz. Dostępna jest też wersja z rozszerzonym kołnierzem wylotowym bez wbudowanego tłumika SRS. Przykłady oznaczania: - reduktor DN 25 NSI 150 o przepływie liniowym z tłumikiem SRS: /025x100 NSI 150 SRS - reduktor DN 25 NSI 150 o przepływie liniowym z wylotem rozszerzonym: /025x100 NSI 150 3

4 Reduktory ronos Działanie MITOR Sprężyna monitora Komora ciśnienia regulowanego (P d ) Zespół membrany Komora ciśnienia napędowego (Pm) Zawieradło monitora Uszczelka gniazda monitora Gniazdo reduktora i monitora ZWÓR SZYBKO ZMYKJĄY Sprężyna zaworu Uszczelka gniazda reduktora Zawieradło reduktora Komora ciśnienia napędowego (Pm) Zawieradło zaworu Trzpień uzbrajania Uszczelka gniazda Gniazdo zaworu Zespół membrany Komora ciśnienia regulowanego (P d ) Sprężyna reduktora RDUKTOR 4

5 Reduktory ronos Zasada działania ZSD DZIŁNI RDUKTOR Zespół membrany (połączonej na stałe z zawieradłem) dzieli przestrzeń reduktora na dwie oddzielne komory. Jedna z komór połączona jest z ciśnieniem regulowanym (Pd), a druga - z ciśnieniem napędowym (Pm) generownym przez pilota w zależności od ciśnienia wylotowego. Przy braku ciśnienia napędowego sprężyna reduktora, działając na na zespół membrany, przesuwa zawieradło do pozycji zamknięcia. Zawieradło przesunie się do pozycji otwarcia, gdy siła wytworzona przez ciśnienie napędowe jest większa niż wytworzona przez ciśnienie regulowane wylotowe (Pd) zsumowane z naciskiem sprężyny reduktora. Zawieradło pozostaje nieruchome, gdy obie siły równoważą się. Jakakolwiek zmiana wielkości poboru powoduje zmianę wylotowego ciśnienia regulowanego, a wtedy reduktor sterowany pilotem otwiera lub zamyka się w taki sposób, aby zaspokoić zapotrzebowanie na gaz utrzymując jednocześnie stałą wartość ciśnienia wylotowego. Pilot Monitora Monitor Do przyłącza z tyłu reduktora Pilot Pilot reduktora Reduktor iśnienie wlotowe iśnienie napędowe reduktora iśnienie napędowe monitora iśnienie stabilizatora iśnienie wylotowe Do atmosfery poza strefą zagrożenia lub do gazociągu wylotowego ZSD DZIŁNI MITOR Monitor lub reduktor przeciwawaryjny stosuje się, jako urządzenie bezpieczeństwa w systemach redukcji ciśnienia gazu. Zadaniem monitora jest ochrona układu przed możliwym nadmiernym ciśnieniem, przy jednoczesnym utrzymaniu ciągu redukcyjnego w ruchu. Monitor kontroluje ciśnienie wylotowe w tym samym miejscu, co reduktor i jest ustawiony nieco wyżej niż reduktor. Przy normalnej pracy monitor jest całkowicie otwarty, ponieważ wykrywa ciśnienie niższe niż wartość nastawy monitora. Jeśli w wyniku dowolnego uszkodzenia reduktora ciśnienie wylotowe wzrasta i osiąga wartość graniczną, monitor wchodzi do pracy i dostosowuje ciśnienie do swojej własnej nastwy. ZSD DZIŁNI ZWORU SZYBKO ZMYKJĄGO Zawór szybko zamykający posiada własne zawieradło oraz gniazdo i pełni swoje funkcje niezależne od reduktora/ monitora.zawieradło może być otwarte tylko ręcznie poprzez obrócenie trzpienia uzbrajania w kierunku przeciwnym do ruchu wskazówek zegara. by zawieradło pozostało otwarte stosowany jest pilot-siłownik serii lub serii - PN. Oba urządzenia są zaprojektowane do obsługi ciśnienia maksymalnego i minimalnego, tylko maksymalnego lub tylko minimalnego. Gdy ciśnienie układu po stronie wylotowej ma normalną wartość roboczą, pilot-siłownik pozostaje w położeniu uzbronym i blokuje obrót trzpienia uzbrajania zaworu szybko zamykającego, utrzymując zawieradło w położeniu otwartym. W przypadku, gdy ciśnienie wylotowe ulega zmianie, przekraczając nastawione wartości graniczne, pilot-siłownik zwalnia trzpień uzbrajania i zawieradło zostaje zamknięte pod wpływem działania sprężyny. 5

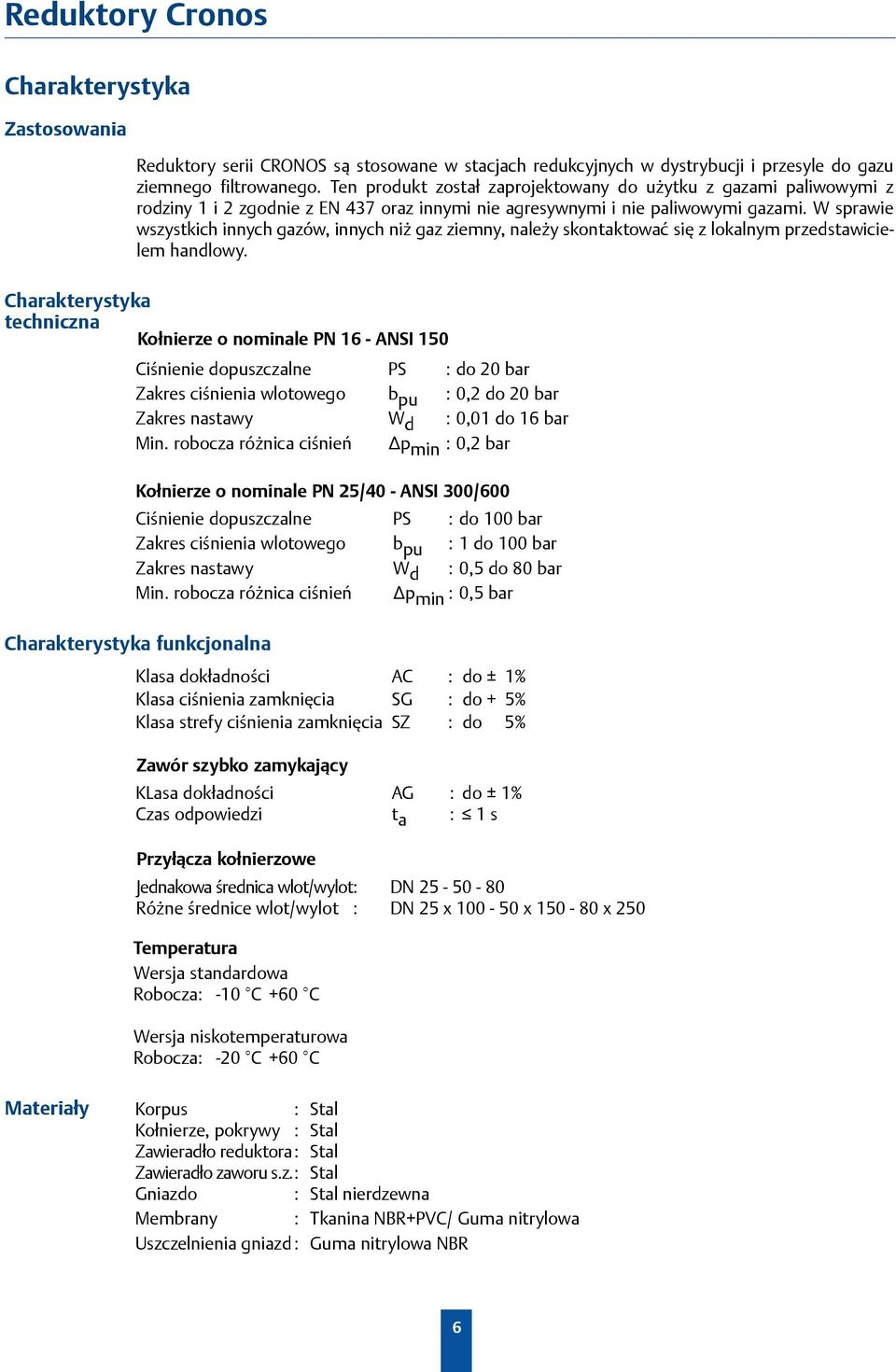

6 Reduktory ronos harakterystyka Zastosowania Reduktory serii ROS są stosowane w stacjach redukcyjnych w dystrybucji i przesyle do gazu ziemnego filtrowanego. Ten produkt został zaprojektowany do użytku z gazami paliwowymi z rodziny 1 i 2 zgodnie z N 437 oraz innymi nie agresywnymi i nie paliwowymi gazami. W sprawie wszystkich innych gazów, innych niż gaz ziemny, należy skontaktować się z lokalnym przedstawicielem handlowy. harakterystyka techniczna Kołnierze o nominale PN 16 - NSI 150 iśnienie dopuszczalne PS : do 20 bar Zakres ciśnienia wlotowego b pu : 0,2 do 20 bar Zakres nastawy W d : 0,01 do 16 bar Min. robocza różnica ciśnień p min : 0,2 bar Kołnierze o nominale PN 25/40 - NSI 300/600 iśnienie dopuszczalne PS : do 100 bar Zakres ciśnienia wlotowego b pu : 1 do 100 bar Zakres nastawy W d : 0,5 do 80 bar Min. robocza różnica ciśnień p min : 0,5 bar harakterystyka funkcjonalna Klasa dokładności : do ± 1% Klasa ciśnienia zamknięcia SG : do + 5% Klasa strefy ciśnienia zamknięcia SZ : do 5% Zawór szybko zamykający KLasa dokładności G : do ± 1% zas odpowiedzi t a : 1 s Przyłącza kołnierzowe Jednakowa średnica wlot/wylot : DN Różne średnice wlot/wylot : DN 25 x x x 250 Temperatura Wersja standardowa Robocza: Wersja niskotemperaturowa Robocza: Materiały Korpus : Stal Kołnierze, pokrywy : Stal Zawieradło reduktora : Stal Zawieradło zaworu s.z. : Stal Gniazdo : Stal nierdzewna Membrany : Tkanina NBR+PV/ Guma nitrylowa Uszczelnienia gniazd : Guma nitrylowa NBR 6

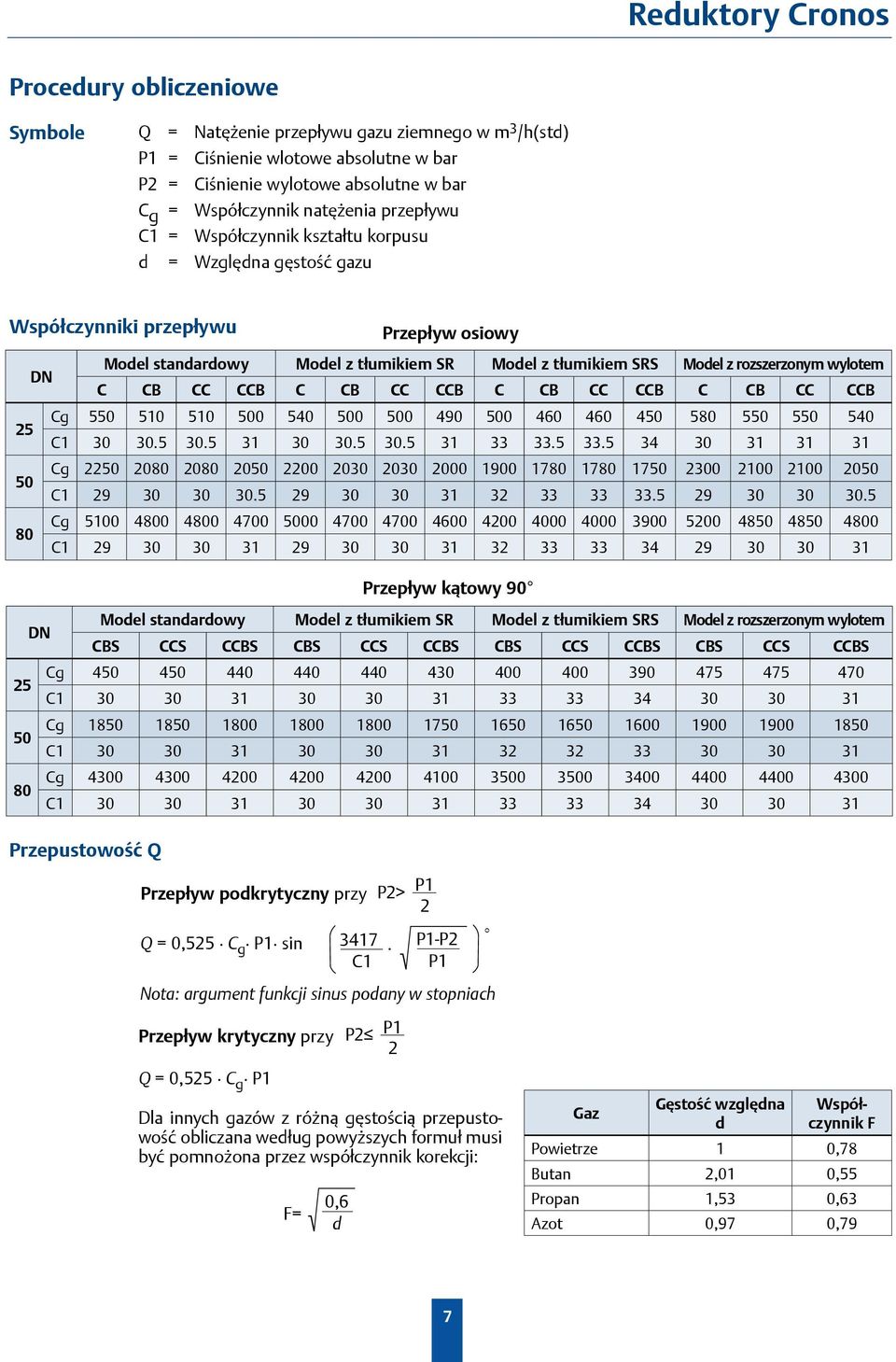

7 Reduktory ronos Procedury obliczeniowe Symbole Q = Natężenie przepływu gazu ziemnego w m 3 /h(std) P1 = iśnienie wlotowe absolutne w bar P2 = iśnienie wylotowe absolutne w bar g = Współczynnik natężenia przepływu 1 = Współczynnik kształtu korpusu d = Względna gęstość gazu Współczynniki przepływu Przepływ osiowy DN Model standardowy Model z tłumikiem SR Model z tłumikiem SRS Model z rozszerzonym wylotem B B B B B B B B 25 g g g Przepływ kątowy 90 DN Model standardowy Model z tłumikiem SR Model z tłumikiem SRS Model z rozszerzonym wylotem BS S BS BS S BS BS S BS BS S BS 25 g g g Przepustowość Q Przepływ podkrytyczny przy Q = 0,525 g P1 sin P2> P1 2 P1-P2 P1 Nota: argument funkcji sinus podany w stopniach Przepływ krytyczny przy Q = 0,525 g P1 Dla innych gazów z różną gęstością przepustowość obliczana według powyższych formuł musi być pomnożona przez współczynnik korekcji: F= 0,6 d P2 P1 2 Gaz Gęstość względna d Współczynnik F Powietrze 1 0,78 Butan 2,01 0,55 Propan 1,53 0,63 zot 0,97 0,79 7

8 Reduktory ronos Wyznaczenie DN Obliczyć wymagane g z wykorzystaniem formuły: Przepływ podkrytyczny z P2> P1 2 Q g = 3417 P1 - P2 0,525 P1 sin 1 P1 Nota: argument funkcji sinus podany w stopniach Przepływ krytyczny z Q g = 0,525 P1 P2 P1 2 Nota: powyższe wzory stosować tylko do przepływów dla gazu ziemnego. Jeżeli wartość przepływu (Q) odnosi się do innych gazów należy podzielić go przez współczynnik korekcji F (patrz tabela). Wybrać średnicę reduktora z g wyższym niż wartość obliczona (patrz tabela). Po ustaleniu średnicy DN reduktora sprawdzić, czy prędkość przepływu gazu w gnieździe nie przekracza 120 m/sek używając formuły: V = 345,92 Q DN P u 1 + Pu V = Prędkość (m/s) 345,92 = Stała liczbowa Q = Przepustowość w warunkach standardowych (Stm 3 /h) DN = Średnica nominalna reduktora (mm) P u = iśnienie wlotowe - wartości względne (bar) Fragment linii redukcyjnej z B - SRS. Przepływ gazu od strony prawej do lewej. 8

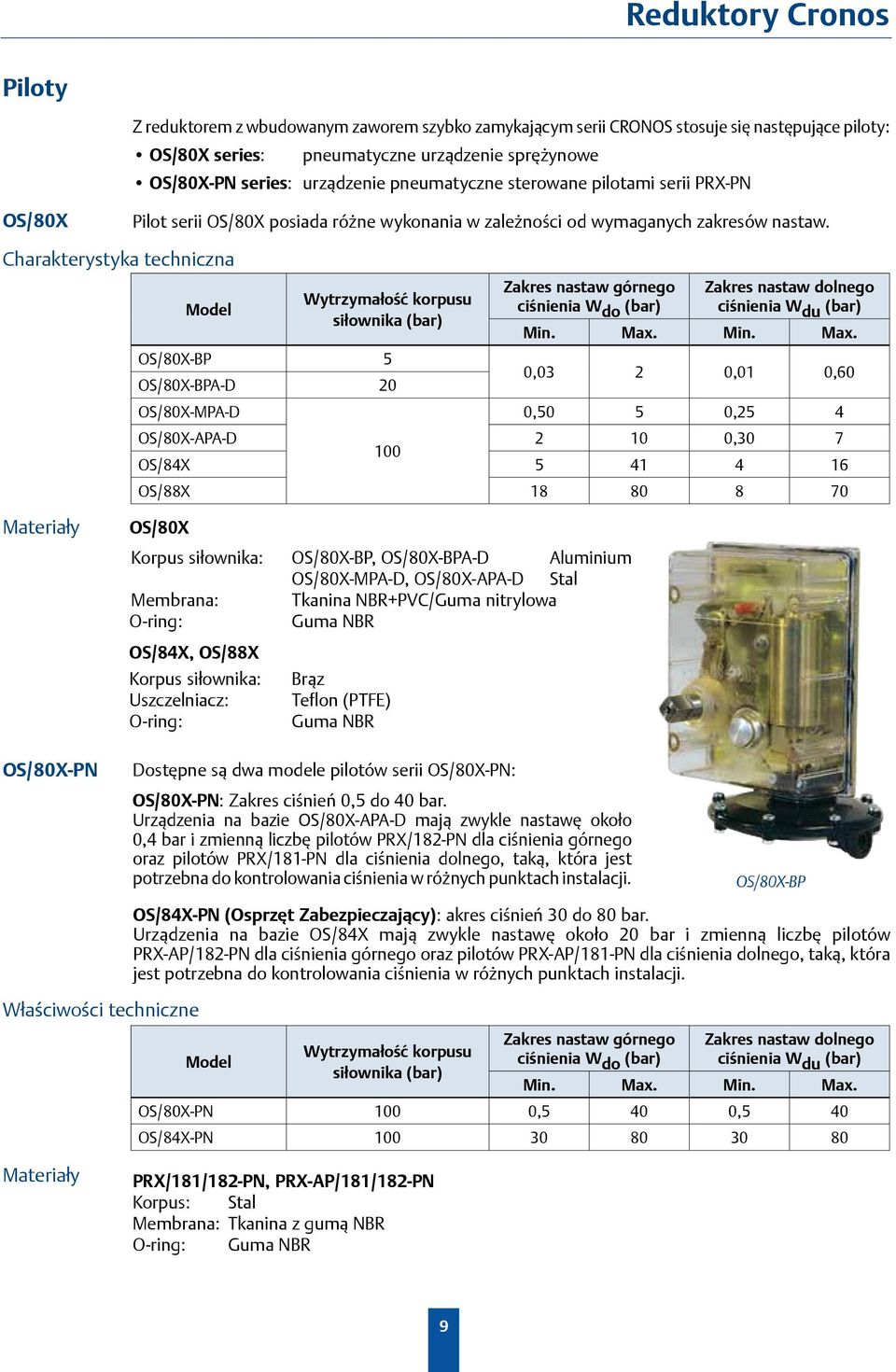

9 Reduktory ronos Piloty Z reduktorem z wbudowanym zaworem szybko zamykającym serii ROS stosuje się następujące piloty: series: pneumatyczne urządzenie sprężynowe -PN series: urządzenie pneumatyczne sterowane pilotami serii PRX-PN Pilot serii posiada różne wykonania w zależności od wymaganych zakresów nastaw. harakterystyka techniczna Wytrzymałość korpusu siłownika (bar) Zakres nastaw górnego ciśnienia W do (bar) Zakres nastaw dolnego ciśnienia W du (bar) Model Min. Max. Min. Max. -BP 5 -BP-D 20 0,03 2 0,01 0,60 -MP-D 0,50 5 0,25 4 -P-D , OS/84X OS/88X Materiały -PN Korpus siłownika: -BP, -BP-D luminium -MP-D, -P-D Stal Membrana: Tkanina NBR+PV/Guma nitrylowa O-ring: Guma NBR OS/84X, OS/88X Korpus siłownika: Uszczelniacz: O-ring: Brąz Teflon (PTF) Guma NBR Dostępne są dwa modele pilotów serii -PN: -PN: Zakres ciśnień 0,5 do 40 bar. Urządzenia na bazie -P-D mają zwykle nastawę około 0,4 bar i zmienną liczbę pilotów PRX/182-PN dla ciśnienia górnego oraz pilotów PRX/181-PN dla ciśnienia dolnego, taką, która jest potrzebna do kontrolowania ciśnienia w różnych punktach instalacji. -BP Właściwości techniczne OS/84X-PN (Osprzęt Zabezpieczający): akres ciśnień 30 do 80 bar. Urządzenia na bazie OS/84X mają zwykle nastawę około 20 bar i zmienną liczbę pilotów PRX P/182 PN dla ciśnienia górnego oraz pilotów PRX-P/181-PN dla ciśnienia dolnego, taką, która jest potrzebna do kontrolowania ciśnienia w różnych punktach instalacji. Wytrzymałość korpusu siłownika (bar) Zakres nastaw górnego ciśnienia W do (bar) Zakres nastaw dolnego ciśnienia W du (bar) Model Min. Max. Min. Max. -PN 100 0,5 40 0,5 40 OS/84X-PN Materiały PRX/181/182-PN, PRX-P/181/182-PN Korpus: Stal Membrana: Tkanina z gumą NBR O-ring: Guma NBR 9

10 Reduktory ronos Piloty Seria PS/ Reduktory serii ronos wyposażone są w piloty serii PS/ lub PRX/. Zastosowanie Reduktor lub monitor Przyłącza z gwintem wewnętrznym1/4 NPT Dopuszczalne ciśnienie PS (bar) Zakres nastaw W d (bar) PS/ PS/ Materiały korpusu i pokryw luminium Reduktor lub monitor Zastosowanie Monitoring aktywny Reduktor Monitor Dopuszczalne ciśnienie PS (bar) Zakres nastaw W d (bar) PS/79 PSO/79 RO/ PS/80 PSO/80 RO/ Materiały korpusu i pokryw Przyłącza z gwintem wewnętrznym1/4 NPT Wszystkie piloty serii PS/, z wyjątkiem pilotów PSO i PSO/80, są dostarczane z wbudowanym filtrem (stopień filtracji 5µ) i stabilizatorem ciśnienia. Stal Seria PRX/ S/2 FU Zawory przyspieszające Reduktor lub monitor Zastosowanie Monitoring aktywny Reduktor Przyłącza z gwintem wewnętrznym1/4 NPT Wraz z pilotami serii PRX/ musi być stosowany wstępny reduktor ciśnienia S/2. Wstępny reduktor ciśnienia S/2 jest wyposażony w filtr 5µ i jest przystosowany do podgrzewu. S/ bar + ciśnienie za reduktorem Stal Przyłącza z gwintem wewnętrznym1/4 NPT Gdy różnica ciśnień przed i za reduktorem jest mniejsza niż 10 bar, S/2 można stosować z filtrem FU, jak niżej FU 100 5µ Stal Przyłącza z gwintem wewnętrznym1/4 NPT Przyłącza z gwintem wewnętrznym1/4 NPT Monitor Dopuszczalne ciśnienie PS (bar) Zakres nastaw W d (bar) PRX/120 PRX/120 PRX/ PRX-P/120 PRX-P/120 PRX-P/ Model Model Model Dopuszczalne ciśnienie PS (bar) Dopuszczalne ciśnienie PS (bar) Dopuszczalne ciśnienie PS (bar) iśnienie wytwarzane iśnienie wytwarzane iśnienie wytwarzane Materiały korpusu i pokryw Stal Materiały korpusu i pokryw Materiały korpusu i pokryw Materiały korpusu i pokryw V/ luminium PRX/ PRX-P/ Stal 10

11 Reduktory ronos Monitor aktywny i zawory przyspieszające MITOR KTYWNY Monitor aktywny spełnia dwie funkcje: w normalnych warunkach pracy wytwarza ciśnienie zredukowane w odcinku pomiędzy dwoma reduktorami, a w razie awarii reduktora głównego przejmuje jego funkcje. RO/79 PSO/79 PS/79 Monitor aktywny Reduktor Do podłączenia z ciśnieniem zasilającym ZWÓR PRZYSPISZJĄY Zawór przyspieszający jest zainstalowany w układzie monitorowym na odgałęzieniu obwodu ciśnienia napędowego monitora, dzięki czemu monitor wchodzi do pracy szybciej. PS/79 Monitor PRX/131 Do przyłącza na tylniej ścianie korpusu PS/79 Reduktor iśnienie wlotowe iśnienie pośrednie iśnienie napędowe reduktora iśnienie napędowe monitora iśnienie ustabilizowane iśnienie wylotowe Do wylotu reduktora lub do atmosfery w strefie bezpiecznej 11

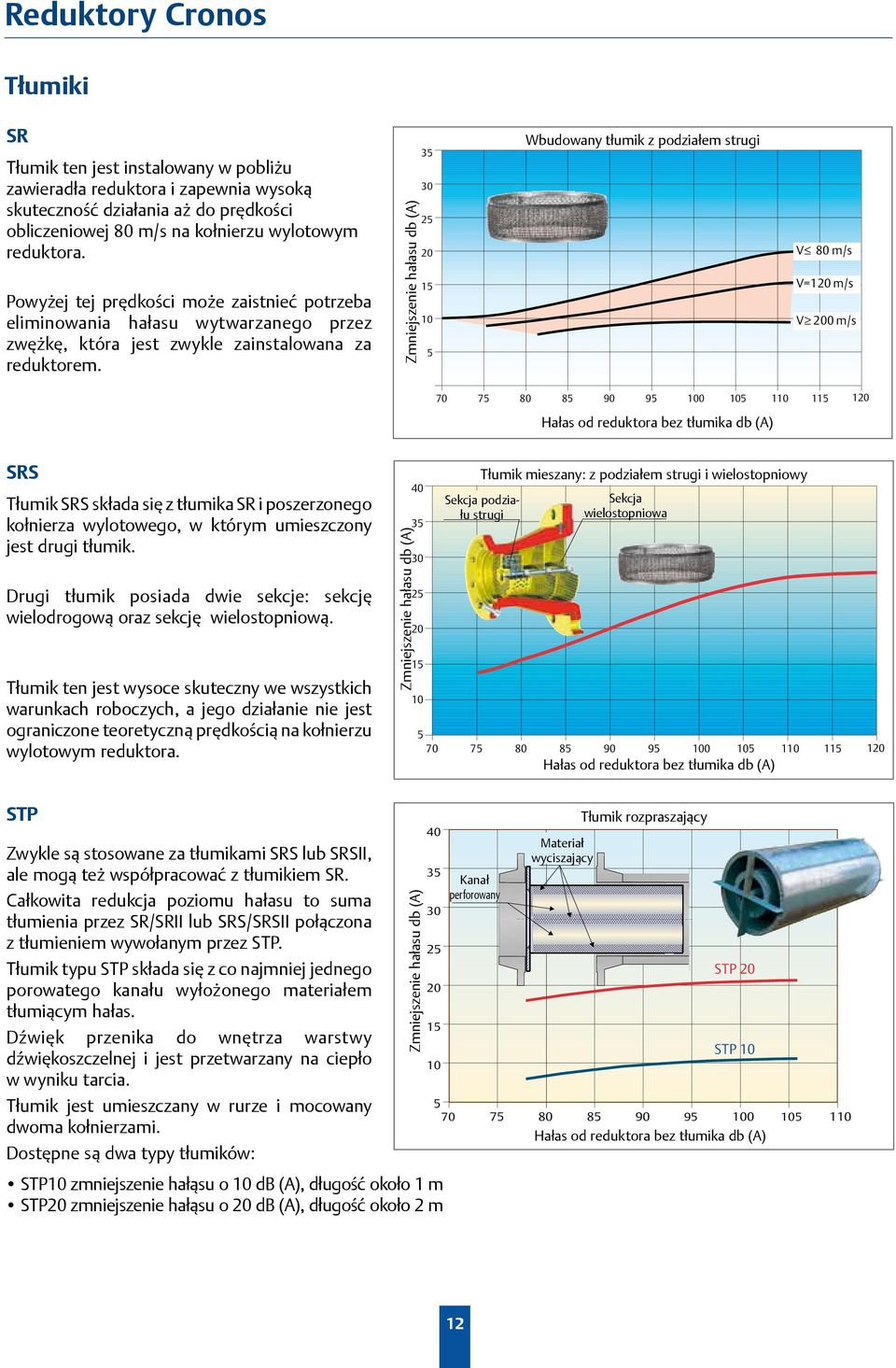

12 Reduktory ronos Tłumiki SR Tłumik ten jest instalowany w pobliżu zawieradła reduktora i zapewnia wysoką skuteczność działania aż do prędkości obliczeniowej 80 m/s na kołnierzu wylotowym reduktora. Powyżej tej prędkości może zaistnieć potrzeba eliminowania hałasu wytwarzanego przez zwężkę, która jest zwykle zainstalowana za reduktorem. Zmniejszenie hałasu db () Wbudowany tłumik z podziałem strugi V 80 m/s V=120 m/s V 200 m/s Hałas od reduktora bez tłumika db () SRS Tłumik SRS składa się z tłumika SR i poszerzonego kołnierza wylotowego, w którym umieszczony jest drugi tłumik. Drugi tłumik posiada dwie sekcje: sekcję wielodrogową oraz sekcję wielostopniową. Tłumik ten jest wysoce skuteczny we wszystkich warunkach roboczych, a jego działanie nie jest ograniczone teoretyczną prędkością na kołnierzu wylotowym reduktora. Zmniejszenie hałasu db () Tłumik mieszany: z podziałem strugi i wielostopniowy Sekcja podziału strugi Sekcja wielostopniowa Hałas od reduktora bez tłumika db () STP Zwykle są stosowane za tłumikami SRS lub SRSII, ale mogą też współpracować z tłumikiem SR. ałkowita redukcja poziomu hałasu to suma tłumienia przez SR/SRII lub SRS/SRSII połączona z tłumieniem wywołanym przez STP. Tłumik typu STP składa się z co najmniej jednego porowatego kanału wyłożonego materiałem tłumiącym hałas. Dźwięk przenika do wnętrza warstwy dźwiękoszczelnej i jest przetwarzany na ciepło w wyniku tarcia. Tłumik jest umieszczany w rurze i mocowany dwoma kołnierzami. Dostępne są dwa typy tłumików: STP10 zmniejszenie hałąsu o 10 db (), długość około 1 m STP20 zmniejszenie hałąsu o 20 db (), długość około 2 m Zmniejszenie hałasu db () Kanał perforowany Materiał wyciszający Tłumik rozpraszający STP 20 STP Hałas od reduktora bez tłumika db () 12

13 Reduktory ronos kcesoria PROPORJLNY PRZTWORNIK OTWRI W celu uzyskania informacji o pozycji zawieradła stosowany jest przetwornik potencjometryczny połączony ze wskaźnikiem otwarcia reduktora. Przetwornik umożliwia dokładne określenie położenia zawieradła, a tym samym uzyskanie informacji o rzeczywistych warunkach pracy reduktora. Urządzenie jest dostępne w dwóch wersjach: P1/25 odpowiedni dla ROS o średnicy DN 25 do 50 P1/50 odpowiedni dla ROS o średnicy DN 80 Przetwornik ten jest elementem prostym zgodnie z normą N i może być stosowany w strefie zagrożonej. Przetworniki - elementy proste, jeśli stosowane w układach iskrobezpiecznych, powinny być chronione odpowiednimi barierami ochronnymi. Model P1/25 P1/50 Przemieszczenie robocze mm Rezystancja kω 1 5 Rozdzielczość mm nieskończoność Prąd zalecany µ <1 Prąd maksymalny m 10 Napięcie maksymalne V Temperatura pracy PRZŁĄZNIK KRŃOWY W celu przesłania sygnału otwarcia/zamknięcia zaworu szyko zamykającego lub reduktora/monitora stosuje się przełącznik zbliżeniowy odpowiedni do instalowania w strefie zagrożonej. Użycie tego przełącznika przewidziane jest z zastosowaniem iskrobezpiecznej ochronnej bariery separacyjnej, usytuowanej w strefie bezpiecznej. Odległość pomiędzy przełącznikiem a barierą powinna być wyliczona zależnie od rodzaju gazu oraz od charakterystyki elektrycznej instalacji. Przełącznik zbliżeniowy powinien być usytuowany około 0.5 mm od trzpienia (S). Ustawienia dokonuje się za pomocą nakrętek regulacyjnych. Na życzenie możliwa jest dostawa pilota z dwoma przełącznikami zbliżeniowymi w celu wskazywania skrajnych pozycji zaworu otwarcia/zamknięcia. S S 0.5 mm Proximity Przełącznik zbliżeniowy Instalacja na reduktorze / reduktorze monitorze 0.5 mm Nakrętki regulacyjne Przełącznik zbliżeniowy Instalacja na mechanizmie zaworu szybko zamykającego 13

14 Reduktory ronos kcesoria LKTROZWÓR DO ZDLNGO WYWOŁY- WNI ZMKNIĘI Piloty oraz -PN, z mechanizmem dla ciśnienia minimalnego, mogą być wyposażone w zawór trójdrożny w wykonaniu przeciwwybuchowym w celu umożliwienia zdalego wywołania zamknięcia B lektrozawór Reduktor + zawór szybkozamykający IT/3V ZWÓR TRÓJDROŻNY DO KTROLI NSTW (P u max 50 bar) Umożliwia kontrolę pracy i nastaw pilota bez konieczności zmiany nastaw reduktora. Q B Zawór ten montowany jest na rurce impulsowej i musi być podłączony do źródła ciśnienia zdolnego do osiągnięcia wartości nastaw pilota. Zawór trójdrożny IT/3V jest typu "sprężyna przywraca" i jest wyposażony w zabezpieczającą płytkę blokującą (B) trzpień uruchamiający (Q). Do pilota Do wylotu Do źródła cisnienia Gdy płytka (B) jest odsunięta, nacisk na trzpień (Q) umożliwia połączenie siłowika zaworu ze źródłem ciśnienia, co umożliwia przeprowadzenie testów pracy i kotrolę nastaw. Po zakończeniu tych czynności, zwolnienie trzpienia (Q) przywróci normalne warunki pracy. Płytka blokująca zabezpiecza trzpień przed przypadkowym przemieszczeniem. Moduł podziemny MI/25 14

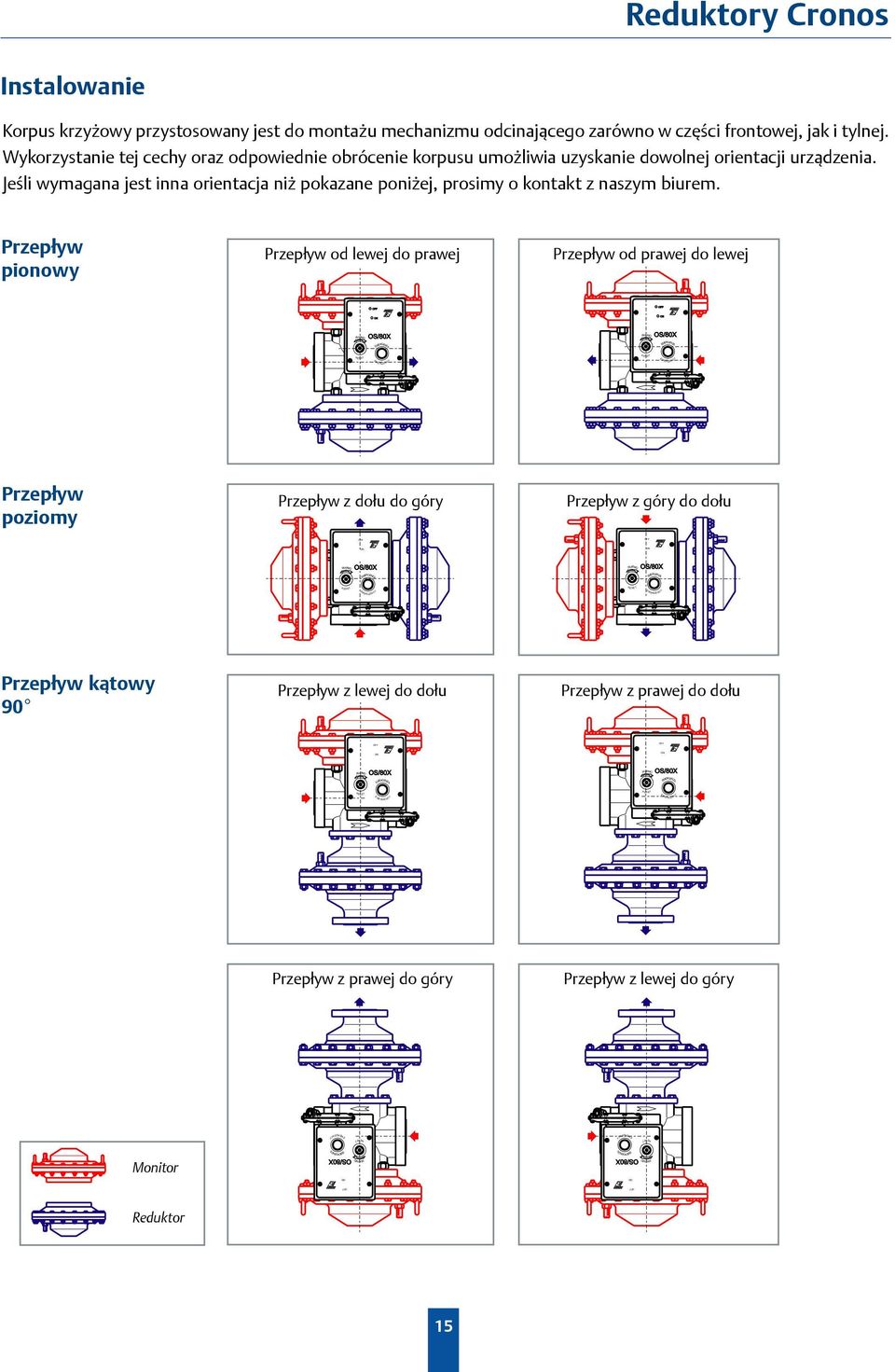

15 Y L..B. MR G M RS T S T G Y G G Y L..B. Y Y MR G M RS T L..B. G Y G G Y Y Reduktory ronos Instalowanie Korpus krzyżowy przystosowany jest do montażu mechanizmu odcinającego zarówno w części frontowej, jak i tylnej. Wykorzystanie tej cechy oraz odpowiednie obrócenie korpusu umożliwia uzyskanie dowolnej orientacji urządzenia. Jeśli wymagana jest inna orientacja niż pokazane poniżej, prosimy o kontakt z naszym biurem. Przepływ pionowy Przepływ od lewej do prawej Przepływ od prawej do lewej RIRM O MR NZ RIRM O MR NZ M RGN M RGN Przepływ poziomy Przepływ z dołu do góry Przepływ z góry do dołu L..B. RIRM O MR NZ RIRM O MR NZ R S T M RG N R S T M RG N Przepływ kątowy 90 Przepływ z lewej do dołu Przepływ z prawej do dołu RIRM O MR NZ RIRM O MR NZ R S T M RG N R S T M RG N Przepływ z prawej do góry Przepływ z lewej do góry RGN RGN R S T R Monitor NZ O RIRM NZ O RIRM Reduktor 15

16 Reduktory ronos Przykłady połączeń Seria PS/79-1 PS/79-2 PS/ T RT RINI DN PS/ x DN Seria PS/79 PS/79 R T RT RINI DN PS/79 R 4 x DN Seria PS/80 PS/80 R T RT RINI DN PS/80 4 x DN R Seria PRX R PRX/120 PRX/120-P S/2 T RT RIN I DN 4 x DN PRX/120 PRX/120-P iśnienie wlotowe iśnienie napędowe iśnienie wylotowe Do ciągu wylotowego lub atmosfery R Do systemu podgrzewu gazu 16

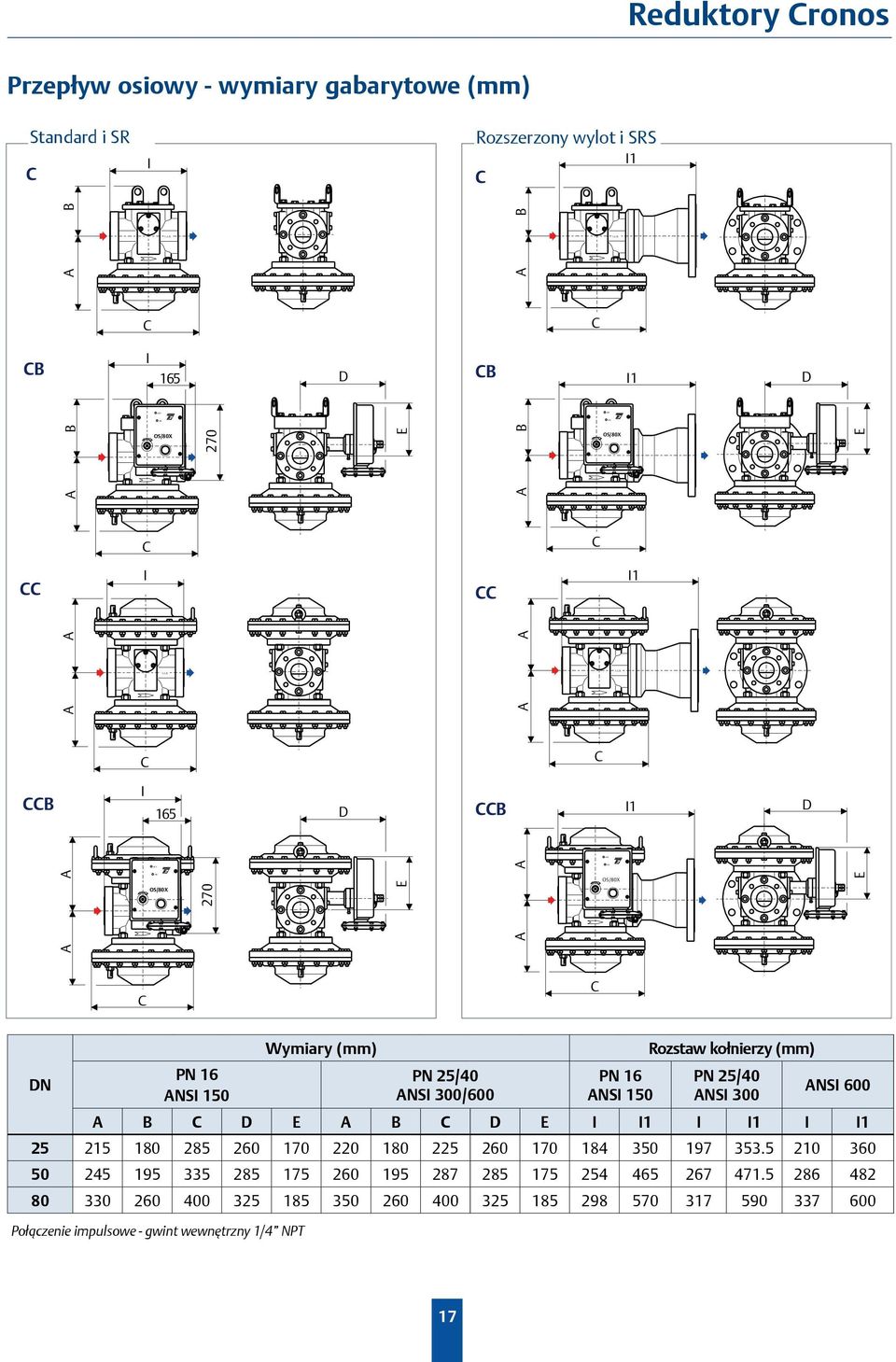

17 OF F L..B. L..B. L..B. L..B. Reduktory ronos Przepływ osiowy - wymiary gabarytowe (mm) Standard i SR I Rozszerzony wylot i SRS I1 B I 165 B B B D I1 D 270 B B I I1 B I 165 D B I1 D NZ 270 DN PN 16 NSI 150 Połączenie impulsowe - gwint wewnętrzny 1/4 NPT Wymiary (mm) PN 25/40 NSI 300/600 PN 16 NSI 150 Rozstaw kołnierzy (mm) PN 25/40 NSI 300 NSI 600 B D B D I I1 I I1 I I
