1 Rysunek budowlany Oznaczenia graficzne na rysunkach architektoniczno-budowlanych Michał Kowalski Wydział Górnictwa i Geoinżynierii Katedra Geomechaniki, Budownictwa i Geotechniki

2 Rodzaje oznaczeń graficznych (PN-B-01025:2004) Na rysunkach stosuje się następujące rodzaje oznaczeń graficznych: oznaczenia umowne oznaczenia uproszczone oznaczenia dokładne

3 Rodzaje oznaczeń graficznych oznaczenia umowne, sygnalizujące jedynie, przez odpowiednie znaki graficzne, fakt występowania podstawowych części przedstawionego obiektu oraz ich lokalizację, funkcję, a także powiązania z innymi elementami projektowanego obiektu. Oznaczenia umowne stosuje się na rysunkach kreślonych w podziałkach 1:200 i mniejszych wchodzących w skład architektonicznych projektów koncepcyjnych. oznaczenia uproszczone, przedstawiające poszczególne elementy projektowanego obiektu z podaniem tylko najistotniejszych ich cech identyfikacyjnych, funkcjonalnych i lokalizacji w całości obiektu. Oznaczenia uproszczone stosuje się na rysunkach kreślonych w podziałkach od 1:50 do 1:200 wchodzących w skład projektów architektoniczno-budowlanych lub wykonawczych.

4 Rodzaje oznaczeń graficznych oznaczenia dokładne, pozwalające na odwzorowanie przedstawionego obiektu z uwzględnieniem zróżnicowania jego kształtu i wielkości możliwych do identyfikacji przy założonej dokładności pomiarów. Oznaczenia takie stosuje się na rysunkach kreślonych w podziałkach większych od 1:50, będących na ogół rysunkami szczegółów.

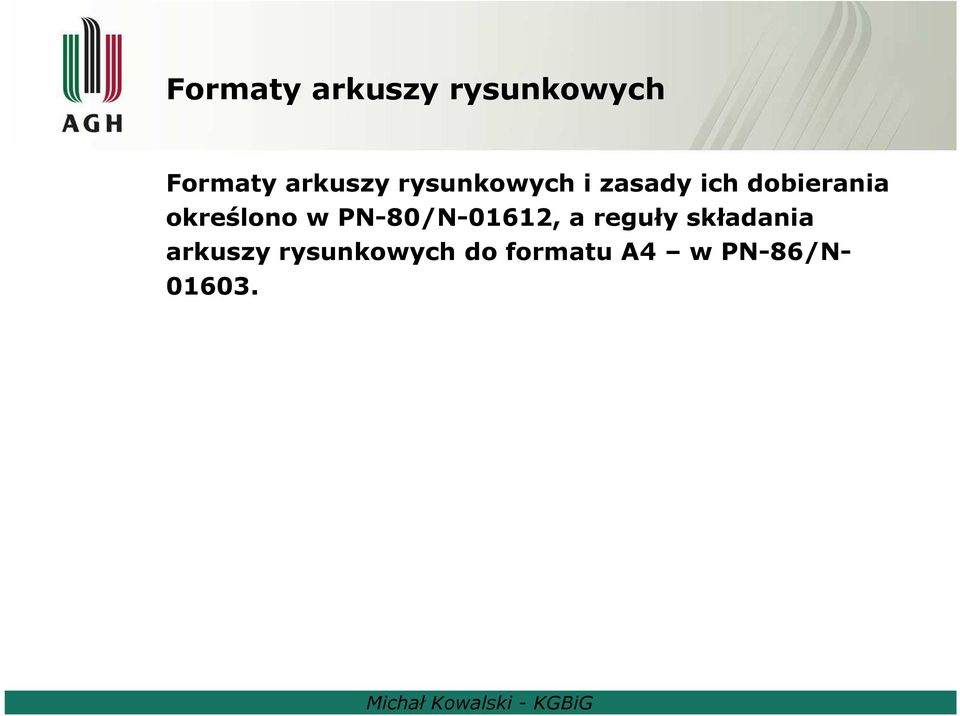

5 Formaty arkuszy rysunkowych Formaty arkuszy rysunkowych i zasady ich dobierania określono w PN-80/N-01612, a reguły składania arkuszy rysunkowych do formatu A4 w PN-86/N

6 Podział arkusza rysunkowego Zasady podziału arkusza rysunkowego na części przeznaczone na rysunek zasadniczy, informacje tekstowe oraz na tabliczkę tytułową podano w PN-ISO 9431.

7 Tabliczki tytułowe Wielkość, układ i zawartość informacyjną tabliczki tytułowej, w którą należy zaopatrzyć każdy arkusz rysunkowy, określone są w PN-ISO 7200

8 Linie rysunkowe Grubości oraz rodzaje linii stosowanych na rysunkach należy dobierać w zależności od wielkości rysunku oraz od przekazywanych treści, posługując się ustaleniami PN-ISO

9 Rodzaje, główne zastosowanie i grubość linii rysunkowych (PN-82/N-01616) Odmiana linii Rodzaj i oznaczenie linii Główne zastosowanie linii Grupy linii grubość linii [mm] ciągła widoczne zarysy obiektów i konstrukcji, linie wymiarowe i pomocnicze kreskowa zarysy niewidoczne, linie koordynacyjne modułowe linia cienka punktowa dwupunktowa linie wyobrażalne, np. osie symetrii, płaszczyzny przekrojów skrajne położenie części ruchomych, zarysy części przyległych wielopunktowa zarysy i krawędzie drugorzędne zygzakowa lub falista urwania rzutów elementów, linia oddzielająca widok od przekroju

10 Rodzaje, główne zastosowanie i grubość linii rysunkowych (PN-82/N-01616) Odmiana linii Rodzaj i oznaczenie linii Główne zastosowanie linii Grupy linii grubość linii [mm] ciągła zarysy i krawędzie przekrojów obiektów lub elementów linia gruba punktowa położenie płaszczyzn przekrojów linia bardzo gruba ciągła pręty zbrojeniowe do konstrukcji żelbetowych, instalacje

11 Pismo techniczne Krój oraz zalecane wielkości poszczególnych znaków pisma technicznego określono w PN-80/N W przypadku wykorzystywania komputerowych edytorów pisma do opisów rysunków technicznych zaleca się stosowanie pisma o kroju ARIAL CE i szerokości 0.8.

12 Podziałki Na rysunkach należy stosować podziałki wg PN-EN ISO W przypadku kreślenia rzutów, przekrojów i elewacji obiektów budowlanych zaleca się stosowanie podziałek 1:50, 1:100 lub 1:200. Rysunki szczegółów należy wykonywać w podziałkach większych niż 1:50.

13 Oznaczanie kierunku północnego Na arkuszu zawierającym rzut parteru budynku należy oznaczyć wg PN-EN ISO 7519 kierunek północy.

14 Oznaczanie zalecanej orientacji budynku ze względu na jego nasłonecznienie W przypadku powtarzalnych projektów architektoniczno budowlanych budynków, przewidzianych do realizacji na różnych działkach budowlanych, zalecaną orientację tych budynków względem kierunku północy należy określać w sposób przybliżony za pomocą symbolu podanego na rysunku poniżej. Kąt α określa dopuszczalne, z uwagi na nasłonecznienie poszczególnych pomieszczeń budynku, odchylenie osi budynku od kierunku północnego.

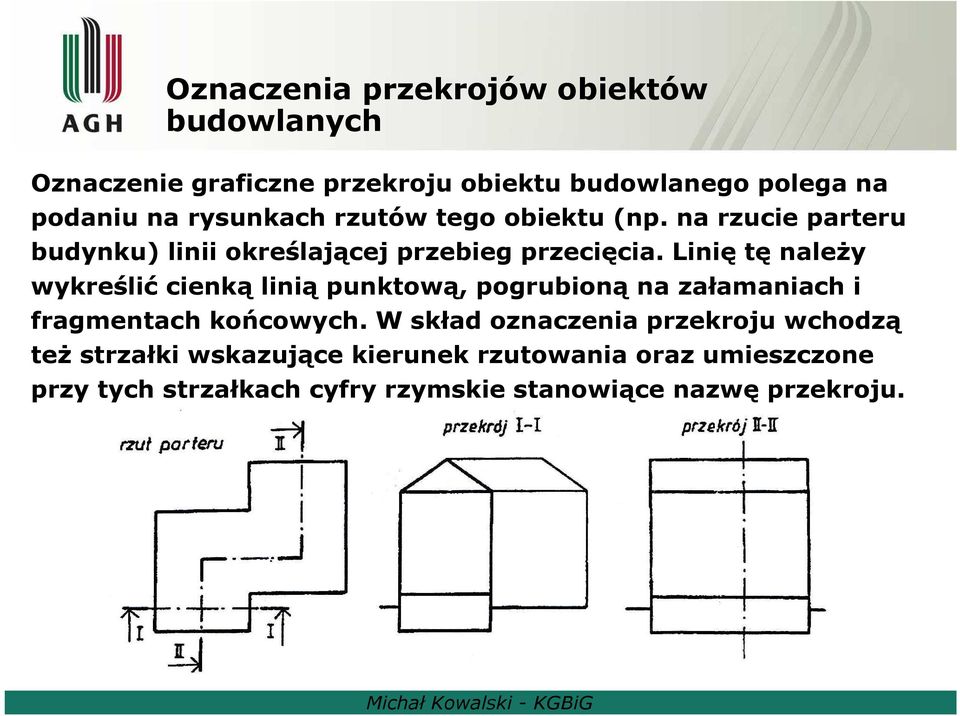

15 Oznaczenia przekrojów obiektów budowlanych Oznaczenie graficzne przekroju obiektu budowlanego polega na podaniu na rysunkach rzutów tego obiektu (np. na rzucie parteru budynku) linii określającej przebieg przecięcia. Linię tę należy wykreślić cienką linią punktową, pogrubioną na załamaniach i fragmentach końcowych. W skład oznaczenia przekroju wchodzą też strzałki wskazujące kierunek rzutowania oraz umieszczone przy tych strzałkach cyfry rzymskie stanowiące nazwę przekroju.

16 Numeracja kondygnacji Kondygnacje budynku numeruje się rosnąco od poziomu terenu w górę i w dół, przy czym numery kondygnacji poniżej poziomu terenu uzupełnia się znakiem -.

17 Numeracja pomieszczeń Numer pomieszczenia na danej kondygnacji powinien składać się z dwóch lub trzech cyfr poprzedzonych numerem kondygnacji. Numerowanie pomieszczeń należy realizować rosnąco liczbami całkowitymi posuwając się po kondygnacji zgodnie z ruchem wskazówek zegara, poczynając od pomieszczeń położonych najbliżej wejścia głównego.

18 Oznaczenia poziomów i opis ich rzędnych Wyróżniające się w obiekcie budowlanym poziomy należy oznaczać: na rzutach poszczególnych kondygnacji symbolami podanymi na rysunkach a i b na przekrojach obiektów budowlanych symbolem pokazanym na rysunku c, z wyjątkiem poziomu odniesienia, poziomu zero, który należy oznaczać jak na rysunku d.

19 Oznaczenia wzniesień traktów komunikacyjnych

20 Oznaczenia spadków powierzchni służących odprowadzaniu wody

21 Wejścia do obiektów budowlanych gdy wejście usytuowane jest na poziomie zerowym lub powyżej tego poziomu gdy wejście znajduje się poniżej poziomu zerowego

22 Oznaczenia graficzne skarp nasypów i wykopów Skarpy nasypów i wykopów w przypadku ich dowolnego ukształtowania należy przedstawić za pomocą warstwic kreślonych zgodnie z zasadami kartografii. Natomiast w przypadku skarp o poziomych liniach brzegowych oznacza się je jak pokazano poniżej.

23 Oznaczenia graficzne fundamentów Oznaczenia umowne ławy fundamentowe stopy fundamentowe Oznaczenia uproszczone ławy fundamentowe stopy fundamentowe Przekroje Rzuty

24 Oznaczenia graficzne murów i ścian Oznaczenia umowne ściany jednorodne Oznaczenia uproszczone ściany warstwowe ściany z kształtek szklanych Przekroje i rzuty

25 Oznaczenia graficzne materiałów budowlanych (PN-B-01030:2000) L.p. 1 Nazwa materiału Powierzchnia gruntu (w przekroju) Oznaczenie 2 Podsypka, tynki, zaprawy 3 Beton niezbrojony albo kamień 4 Beton zbrojony (żelbet) 5 Beton lekki

26 Oznaczenia graficzne materiałów budowlanych (PN-B-01030:2000) L.p. Nazwa materiału Oznaczenie 6 Beton lekki zbrojony 7 Cegła, pustaki lub kształtki 8 Drewno -przekrój prostopadły do włókien -Przekrój wzdłuż włókien 9 Sklejka 10 Płyty drewnopochodne

27 Oznaczenia graficzne materiałów budowlanych (PN-B-01030:2000) L.p. Nazwa materiału Oznaczenie 11 Metale 12 Izolacja termiczna i akustyczna 13 Izolacja wodochronna 14 Szkło i inne materiały przezroczyste w stanie stałym 15 Tworzywa sztuczne

28 Otwory w przegrodach poziomych (PN-B-01025:2004) Oznaczanie na przekrojach otworów w stropach Oznaczenia umowne Oznaczenia uproszczone Otwory odkryte Otwory zakryte

29 Otwory w przegrodach poziomych (PN-B-01025:2004) Oznaczanie na przekrojach otworów w stropach Oznaczenia umowne i uproszczone Bezpośrednio poniżej płaszczyzny przekroju Bezpośrednio nad płaszczyzną przekroju Otwory odkryte Otwory zakryte

30 Otwory niezabudowane w przekrojach pionowych (PN-B-01025:2004) Otwór przecięty płaszczyzną Otwór poniżej płaszczyzny siecznej Otwór ponad płaszczyzną sieczną Rzuty Przekroje Otwór przed płaszczyzną sieczną nie oznacza się Otwór za płaszczyzną sieczną nie oznacza się

31 Otwory okienne (PN-B-01025:2004) Oznaczenia umowne Oznaczenia uproszczone bez względu na rodzaj bez węgarka i parapetu z węgarkiem i parapetem z parapetem i wnęką podokienną Rzuty Przekroje

32 Otwory drzwiowe (PN-B-01025:2004) Oznaczenia umowne otwór niezabudowany otwór zabudowany otwór niezabudowany Oznaczenia uproszczone otwór zabudowany bez węgarka z węgarkiem Rzuty Przekroje

33 Rodzaje drzwi i wrót (PN-B-01025:2004) Jednoskrzydłowe Dwuskrzydłowe Inne Oznaczenia umowne oznaczenie ogólne niezależne od rodzaju drzwi i wrót z progiem bez progu wieloskrzydłowe Oznaczenia uproszczone drzwi i wrota rozwierane (z wyjątkiem balkonowych) drzwi i wrota składane drzwi rozwierane balkonowe drzwi harmonijkowe

34 Rodzaje drzwi i wrót (c.d.) Jednoskrzydłowe Dwuskrzydłowe Inne drzwi wahadłowe drzwi fałdowe Oznaczenia uproszczone drzwi, wrota przesuwne drzwi obrotowe drzwi, wrota podnoszone

35 Schody (PN-B-01025:2004) Oznaczenia umowne Oznaczenia uproszczone Biegi schodowe leżące w całości poniżej płaszczyzny siecznej Begi schodowe przecięte płaszczyzną sieczną

36 Oznaczenie schodów na rzutach kondygnacji (PN-B-01025:2004) Oznaczenia umowne Oznaczenia uproszczone Rzut kondygnacji najniższej Rzut kondygnacji pośredniej Rzut kondygnacji najwyższej

37 Oznaczanie schodów na przekrojach (PN-B-01025:2004) Oznaczenia umowne Oznaczenia uproszczone

38 Oznaczenia uproszczone urządzeń instalacji budowlanych (PN-B-01025:2004) Nazwa urządzenia Oznaczenie Nazwa urządzenia Oznaczenie Piec ogrzewczy stały Trzon kuchenny przenośny na gaz lub na paliwo stałe Kominek ogrzewczy Trzon kuchenny elektryczny przenośny Trzon kuchenny węglowy stały Podgrzewacz c.w. na paliwo gazowe Trzon kuchenny przenośny węglowogazowy Podgrzewacz elektryczny c.w.

39 Oznaczenia uproszczone urządzeń instalacji budowlanych (PN-B-01025:2004) Nazwa urządzenia Oznaczenie Nazwa urządzenia Oznaczenie Kocioł c.o. na paliwo stałe Hydrofor Kocioł c.o. na paliwo płynne Miska ustępowa Kocioł c.o. na gaz Bidet Kocioł c.o. elektryczny Pisuar muszlowy ścienny

40 Oznaczenia uproszczone urządzeń instalacji budowlanych (PN-B-01025:2004) Nazwa urządzenia Oznaczenie Nazwa urządzenia Oznaczenie Wpust podłogowy Umywalka prostokątna z jednym punktem czerpalnym Zlew owalny Umywalka prostokątna z baterią czerpalną Zlew prostokątny Wanna wolno stojąca Zlewozmywak kuchenny (dwukomorowy) Wanna do obmurowania

41 Oznaczenia uproszczone urządzeń instalacji budowlanych (PN-B-01025:2004) Nazwa urządzenia Oznaczenie Nazwa urządzenia Oznaczenie Brodzik natryskowy Licznik elektryczny Pompa odśrodkowa Wentylator Przyłącze elektryczne Uwaga: Wewnątrz uproszczonego oznaczenia urządzenia można umieszczać jego wymiary gabarytowe (długość x szerokość x wysokość) jak pokazano na oznaczeniu pieca grzewczego stałego i trzonu kuchennego węglowego stałego.

42 Oznaczenia mebli wbudowanych (PN-B-01025:2004) Nazwa mebla Szafa jednodrzwiowa Oznaczenia umowne Oznaczenia uproszczone Szafa dwudrzwiowa Pawlacz nie oznacza się Szafka podokienna nie oznacza się

43 Oznaczenia urządzeń instalacji elektrycznych (PN-70/B-01025) Nazwa urządzenia Oznaczenie Nazwa urządzenia Oznaczenie Wyłącznik instalacyjny jednobiegunowy Gniazdo wtyczkowe trójbiegunowe Wyłącznik instalacyjny jednobiegunowy wodoszczelny Punkt świetlny sufitowy Przełącznik instalacyjny dwugrupowy Punkt świetlny sufitowy z oprawą Gniazdo wtyczkowe dwubiegunowe Punkt świetlny ścienny Gniazdo wtyczkowe dwubiegunowe wodoszczelne Świetlówka ze stabilizatorem

44 Oznaczenia urządzeń instalacji elektrycznych (PN-70/B-01025) Nazwa urządzenia Oznaczenie Nazwa urządzenia Oznaczenie Zegar elektryczny Pralka elektryczna Zespół przycisków sygnalizacyjnych Licznik elektryczny Przycisk pożarowy Telewizor Aparat telefoniczny Lodówka Dzwonek
