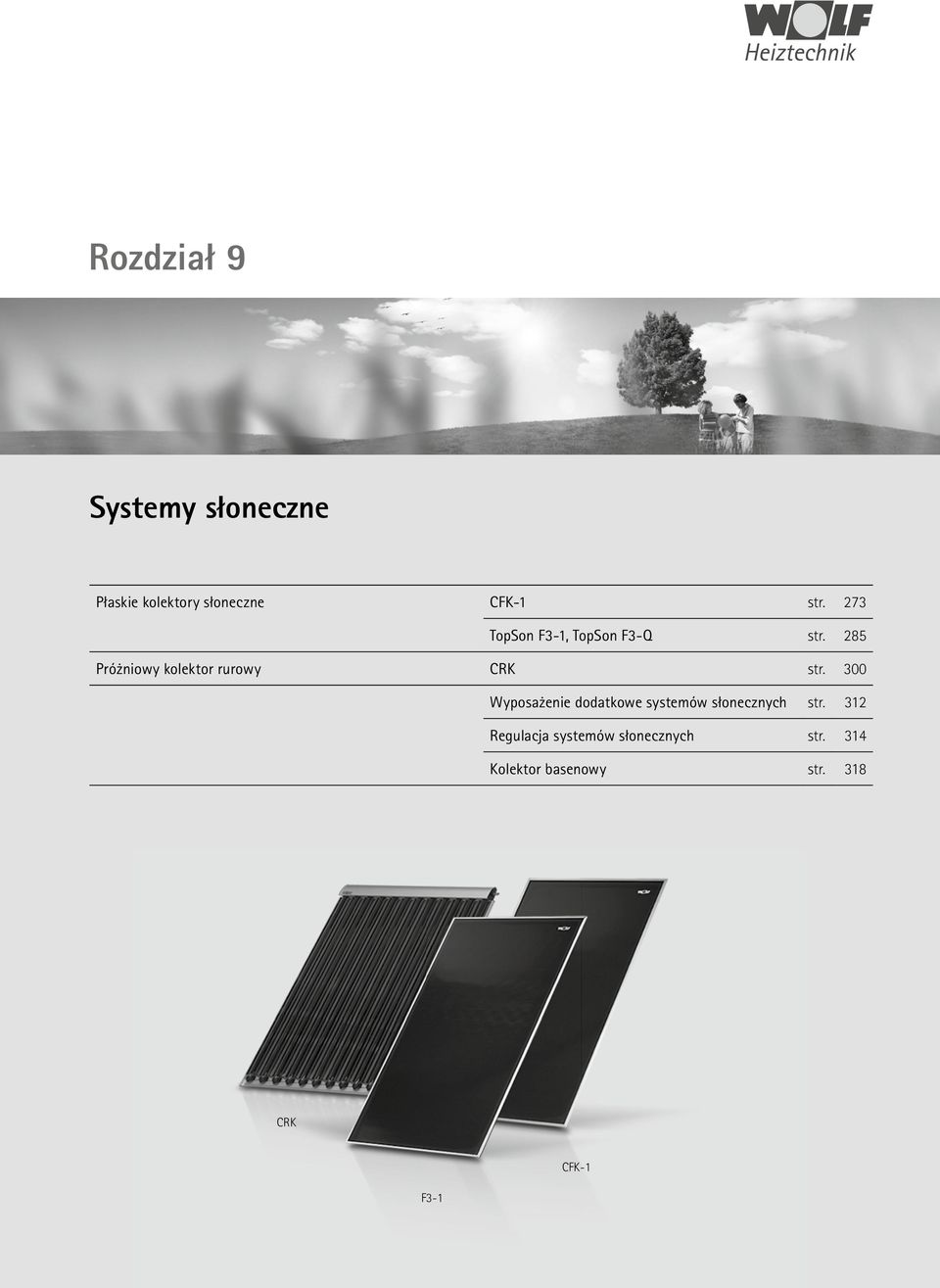

1 Rozdział 9 Płaskie kolektory słoneczne CFK-1 str. 273 TopSon F3-1, TopSon F3-Q str. 285 Próżniowy kolektor rurowy CRK str. 300 Wyposażenie dodatkowe systemów słonecznych str. 312 Regulacja systemów słonecznych str. 314 Kolektor basenowy str. 318 CRK F3-1 CFK-1 Katalog techniczny 2012 rozdział 9 271

2 272 Katalog techniczny 2012 rozdział 9

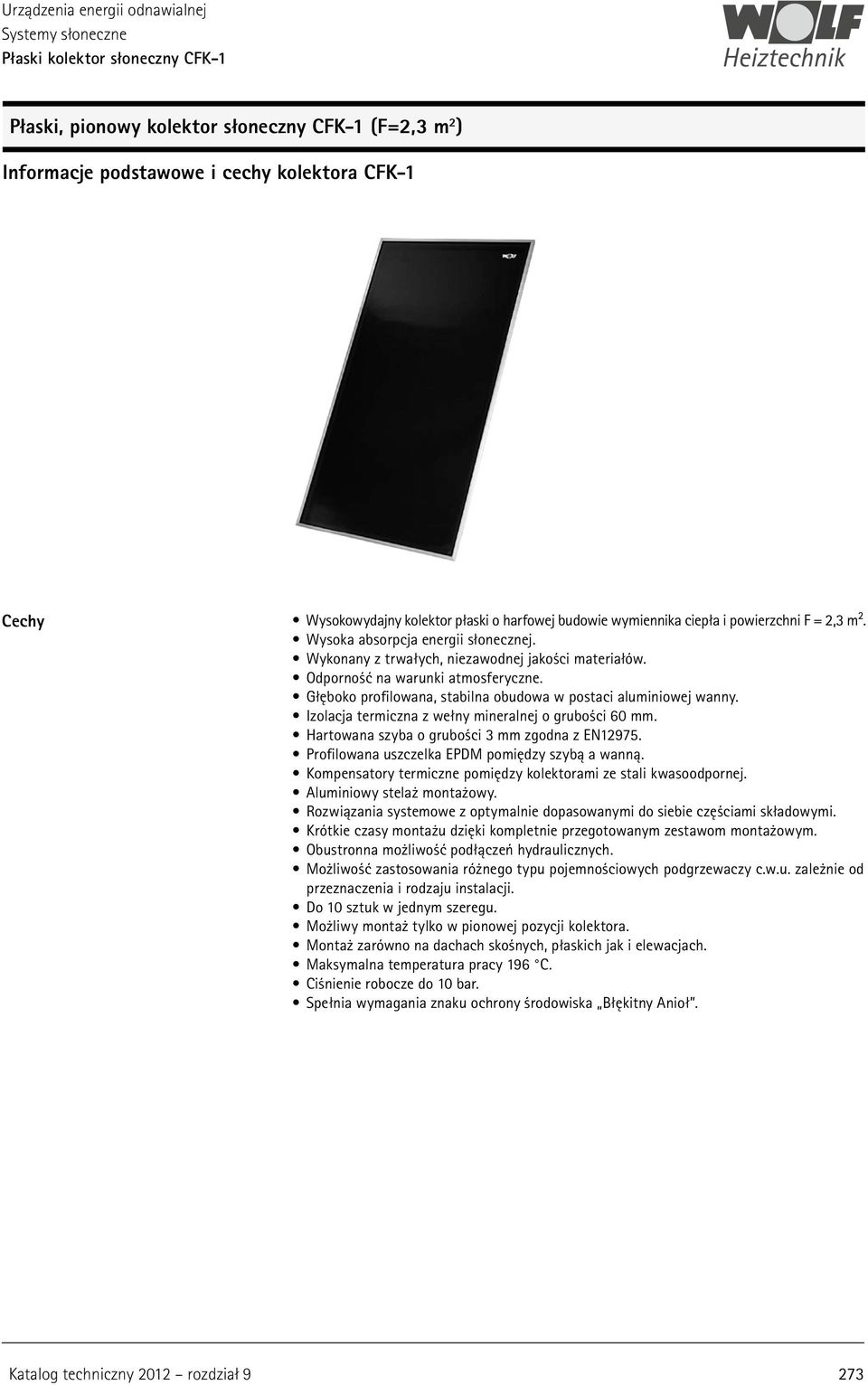

3 Płaski kolektor słoneczny CFK-1 Płaski, pionowy kolektor słoneczny CFK-1 (F=2,3 m 2 ) Informacje podstawowe i cechy kolektora CFK-1 Cechy Wysokowydajny kolektor płaski o harfowej budowie wymiennika ciepła i powierzchni F = 2,3 m². Wysoka absorpcja energii słonecznej. Wykonany z trwałych, niezawodnej jakości materiałów. Odporność na warunki atmosferyczne. Głęboko profilowana, stabilna obudowa w postaci aluminiowej wanny. Izolacja termiczna z wełny mineralnej o grubości 60 mm. Hartowana szyba o grubości 3 mm zgodna z EN Profilowana uszczelka EPDM pomiędzy szybą a wanną. Kompensatory termiczne pomiędzy kolektorami ze stali kwasoodpornej. Aluminiowy stelaż montażowy. Rozwiązania systemowe z optymalnie dopasowanymi do siebie częściami składowymi. Krótkie czasy montażu dzięki kompletnie przegotowanym zestawom montażowym. Obustronna możliwość podłączeń hydraulicznych. Możliwość zastosowania różnego typu pojemnościowych podgrzewaczy c.w.u. zależnie od przeznaczenia i rodzaju instalacji. Do 10 sztuk w jednym szeregu. Możliwy montaż tylko w pionowej pozycji kolektora. Montaż zarówno na dachach skośnych, płaskich jak i elewacjach. Maksymalna temperatura pracy 196 C. Ciśnienie robocze do 10 bar. Spełnia wymagania znaku ochrony środowiska Błękitny Anioł. Katalog techniczny 2012 rozdział 9 273

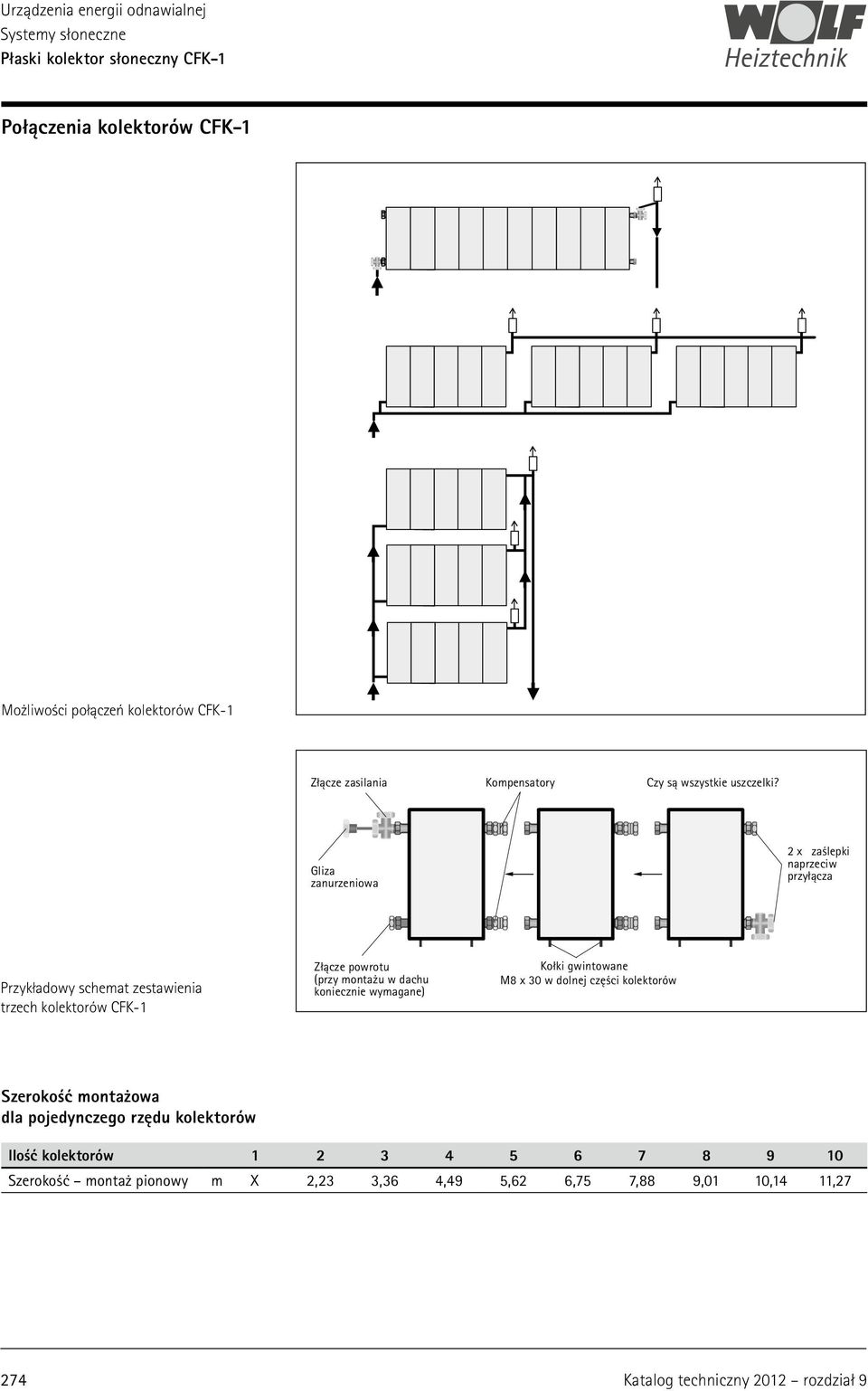

4 Płaski kolektor słoneczny CFK-1 Połączenia kolektorów CFK-1 Możliwości połączeń kolektorów CFK-1 Złącze zasilania Kompensatory Czy są wszystkie uszczelki? Gliza zanurzeniowa 2 x zaślepki naprzeciw przyłącza Przykładowy schemat zestawienia trzech kolektorów CFK-1 Złącze powrotu (przy montażu w dachu koniecznie wymagane) Kołki gwintowane M8 x 30 w dolnej części kolektorów Szerokość montażowa dla pojedynczego rzędu kolektorów Ilość kolektorów Szerokość montaż pionowy m X 2,23 3,36 4,49 5,62 6,75 7,88 9,01 10,14 11, Katalog techniczny 2012 rozdział 9

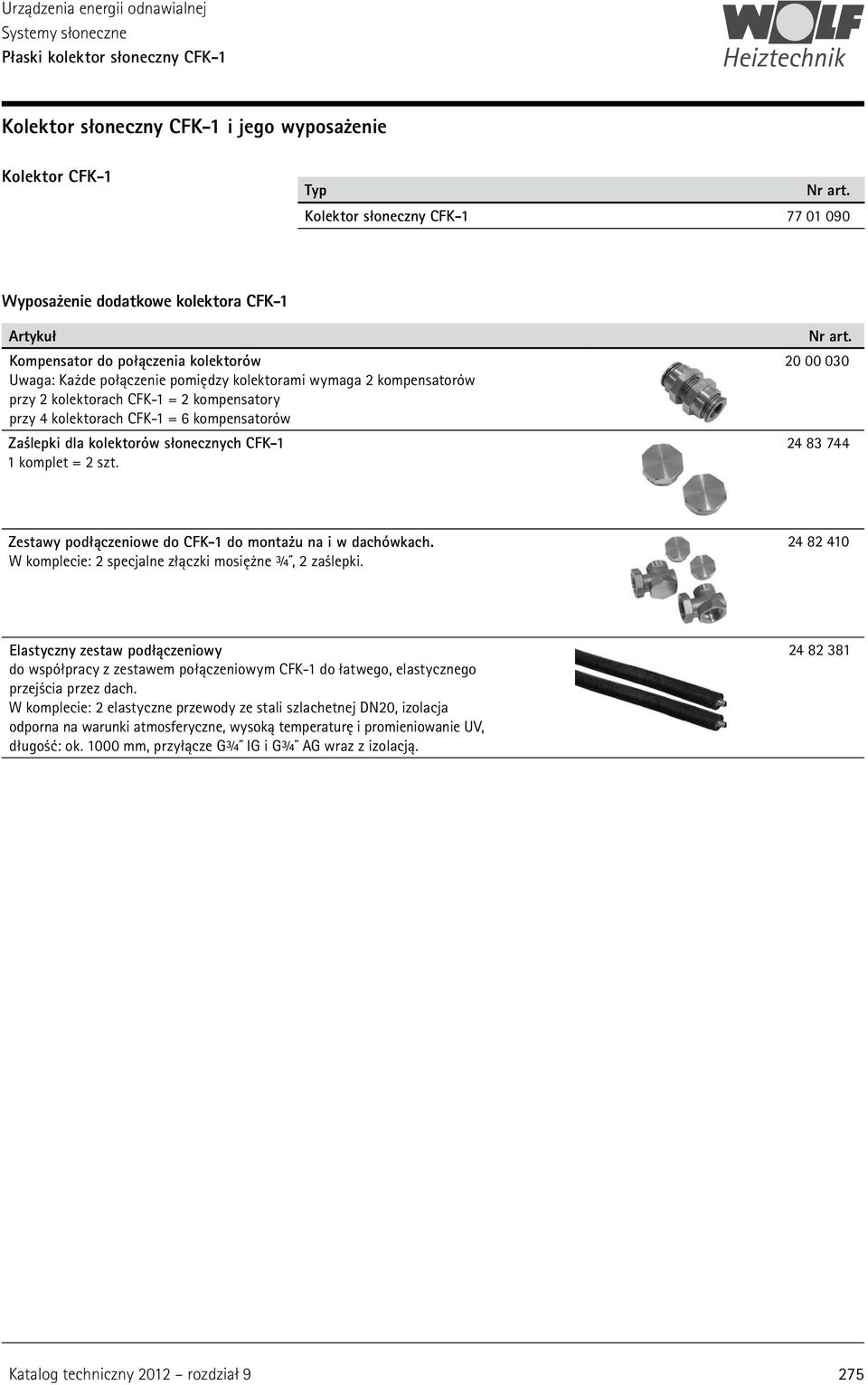

5 Płaski kolektor słoneczny CFK-1 Kolektor słoneczny CFK-1 i jego wyposażenie Kolektor CFK-1 Typ Nr art. Kolektor słoneczny CFK Wyposażenie dodatkowe kolektora CFK-1 Artykuł Kompensator do połączenia kolektorów Uwaga: Każde połączenie pomiędzy kolektorami wymaga 2 kompensatorów przy 2 kolektorach CFK-1 = 2 kompensatory przy 4 kolektorach CFK-1 = 6 kompensatorów Zaślepki dla kolektorów słonecznych CFK-1 1 komplet = 2 szt. Nr art Zestawy podłączeniowe do CFK-1 do montażu na i w dachówkach. W komplecie: 2 specjalne złączki mosiężne ¾, 2 zaślepki Elastyczny zestaw podłączeniowy do współpracy z zestawem połączeniowym CFK-1 do łatwego, elastycznego przejścia przez dach. W komplecie: 2 elastyczne przewody ze stali szlachetnej DN20, izolacja odporna na warunki atmosferyczne, wysoką temperaturę i promieniowanie UV, długość: ok mm, przyłącze G¾ IG i G¾ AG wraz z izolacją Katalog techniczny 2012 rozdział 9 275

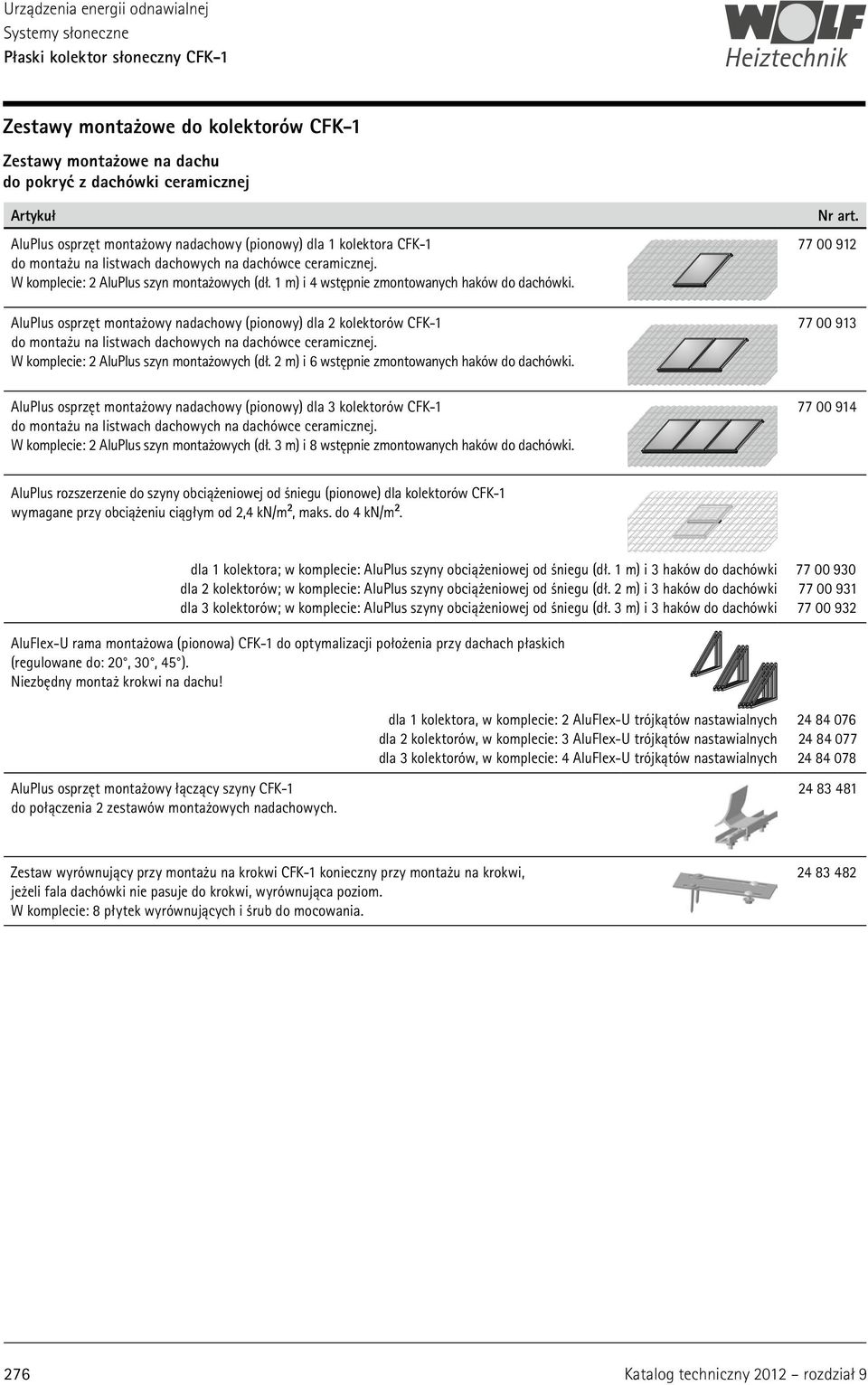

6 Płaski kolektor słoneczny CFK-1 Zestawy montażowe do kolektorów CFK-1 Zestawy montażowe na dachu do pokryć z dachówki ceramicznej Artykuł AluPlus osprzęt montażowy nadachowy (pionowy) dla 1 kolektora CFK-1 do montażu na listwach dachowych na dachówce ceramicznej. W komplecie: 2 AluPlus szyn montażowych (dł. 1 m) i 4 wstępnie zmontowanych haków do dachówki. AluPlus osprzęt montażowy nadachowy (pionowy) dla 2 kolektorów CFK-1 do montażu na listwach dachowych na dachówce ceramicznej. W komplecie: 2 AluPlus szyn montażowych (dł. 2 m) i 6 wstępnie zmontowanych haków do dachówki. Nr art AluPlus osprzęt montażowy nadachowy (pionowy) dla 3 kolektorów CFK-1 do montażu na listwach dachowych na dachówce ceramicznej. W komplecie: 2 AluPlus szyn montażowych (dł. 3 m) i 8 wstępnie zmontowanych haków do dachówki AluPlus rozszerzenie do szyny obciążeniowej od śniegu (pionowe) dla kolektorów CFK-1 wymagane przy obciążeniu ciągłym od 2,4 kn/m², maks. do 4 kn/m². dla 1 kolektora; w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 1 m) i 3 haków do dachówki dla 2 kolektorów; w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 2 m) i 3 haków do dachówki dla 3 kolektorów; w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 3 m) i 3 haków do dachówki AluFlex-U rama montażowa (pionowa) CFK-1 do optymalizacji położenia przy dachach płaskich (regulowane do: 20, 30, 45 ). Niezbędny montaż krokwi na dachu! AluPlus osprzęt montażowy łączący szyny CFK-1 do połączenia 2 zestawów montażowych nadachowych. dla 1 kolektora, w komplecie: 2 AluFlex-U trójkątów nastawialnych dla 2 kolektorów, w komplecie: 3 AluFlex-U trójkątów nastawialnych dla 3 kolektorów, w komplecie: 4 AluFlex-U trójkątów nastawialnych Zestaw wyrównujący przy montażu na krokwi CFK-1 konieczny przy montażu na krokwi, jeżeli fala dachówki nie pasuje do krokwi, wyrównująca poziom. W komplecie: 8 płytek wyrównujących i śrub do mocowania Katalog techniczny 2012 rozdział 9

7 Płaski kolektor słoneczny CFK-1 Zestawy montażowe na dachu do pokryć łupkowo-gontowych Artykuł AluPlus osprzęt montażowy nadachowy (pionowy) dla 1 kolektora CFK-1 do montażu kolektora na dachu z łupka. W komplecie: 2 AluPlus szyn montażowych (dł. 1 m) i 4 haki do łupka. AluPlus osprzęt montażowy nadachowy (pionowy) dla 2 kolektorów CFK-1 do montażu kolektorów na dachu z łupka. W komplecie: 2 AluPlus szyn montażowych (dł. 2 m) i 6 haków do łupka. Nr art AluPlus osprzęt montażowy nadachowy (pionowy) dla 3 kolektorów CFK-1 do montażu kolektorów na dachu z łupka. W komplecie: 2 AluPlus szyn montażowych (dł. 3 m) i 8 haków do łupka AluPlus Rozszerzenie do szyny obciążeniowej od śniegu (pionowe) dla kolektorów CFK-1 wymagane przy obciążeniu ciągłym od 2,4 kn/m², maks. do 4 kn/m². AluFlex-U rama montażowa (pionowa) CFK-1 do optymalizacji położenia przy dachach płaskich (regulowane do: 20, 30, 45 ) Niezbędny montaż krokwi na dachu! dla 1 kolektora, w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 1 m) i 2 haki do łupka dla 2 kolektorów, w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 2 m) i 4 haki do łupka dla 3 kolektorów, w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 3 m) i 4 haki do łupka dla 1 kolektora; w komplecie: 2 AluFlex-U trójkątów nastawialnych dla 2 kolektorów; w komplecie: 3 AluFlex-U trójkątów nastawialnych dla 3 kolektorów; w komplecie: 4 AluFlex-U trójkątów nastawialnych AluPlus osprzęt montażowy łączący szyny CFK-1 do połączenia 2 zestawów montażowych nadachowych Katalog techniczny 2012 rozdział 9 277

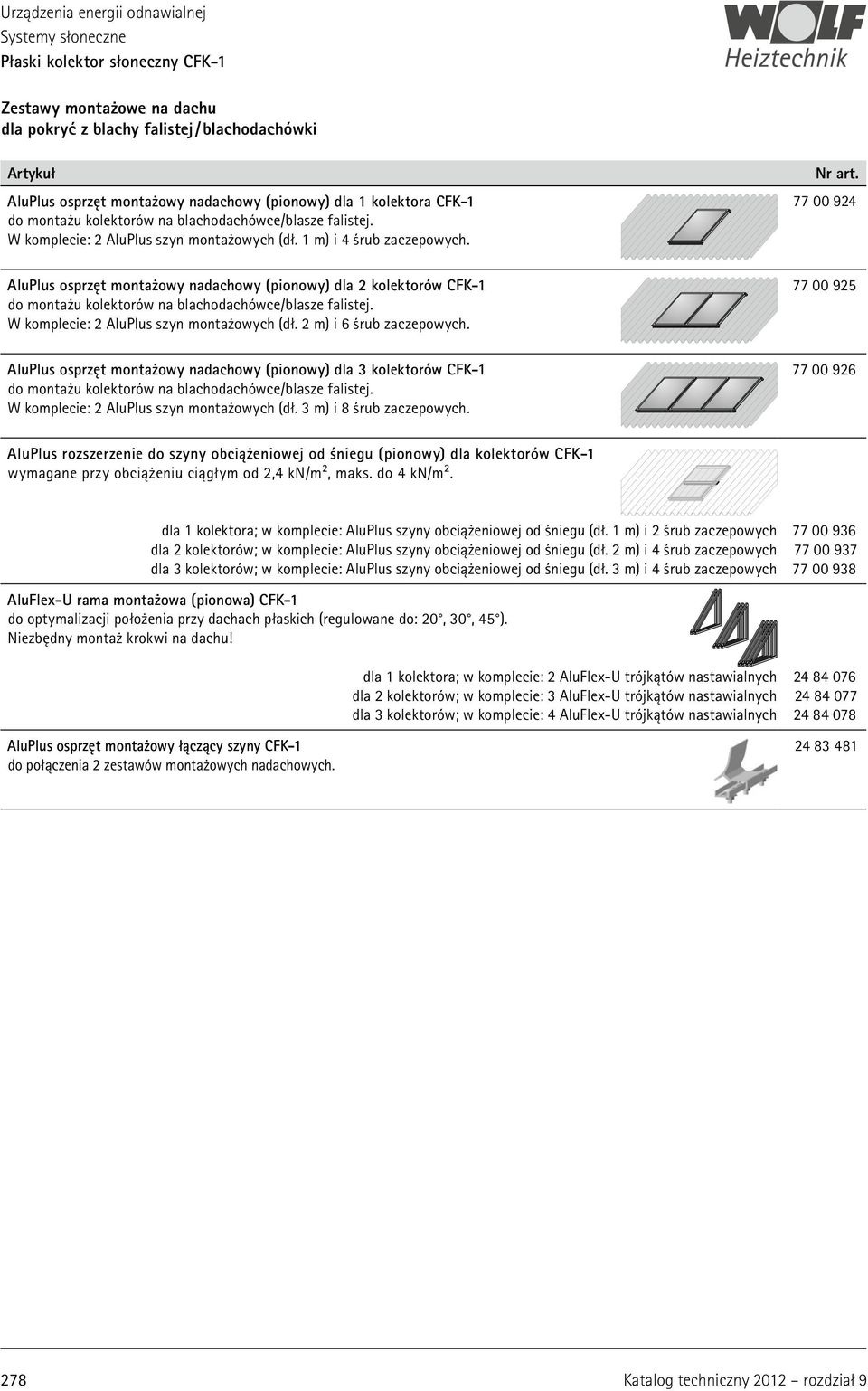

8 Płaski kolektor słoneczny CFK-1 Zestawy montażowe na dachu dla pokryć z blachy falistej / blachodachówki Artykuł AluPlus osprzęt montażowy nadachowy (pionowy) dla 1 kolektora CFK-1 do montażu kolektorów na blachodachówce/blasze falistej. W komplecie: 2 AluPlus szyn montażowych (dł. 1 m) i 4 śrub zaczepowych. AluPlus osprzęt montażowy nadachowy (pionowy) dla 2 kolektorów CFK-1 do montażu kolektorów na blachodachówce/blasze falistej. W komplecie: 2 AluPlus szyn montażowych (dł. 2 m) i 6 śrub zaczepowych. Nr art AluPlus osprzęt montażowy nadachowy (pionowy) dla 3 kolektorów CFK-1 do montażu kolektorów na blachodachówce/blasze falistej. W komplecie: 2 AluPlus szyn montażowych (dł. 3 m) i 8 śrub zaczepowych AluPlus rozszerzenie do szyny obciążeniowej od śniegu (pionowy) dla kolektorów CFK-1 wymagane przy obciążeniu ciągłym od 2,4 kn/m², maks. do 4 kn/m². dla 1 kolektora; w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 1 m) i 2 śrub zaczepowych dla 2 kolektorów; w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 2 m) i 4 śrub zaczepowych dla 3 kolektorów; w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 3 m) i 4 śrub zaczepowych AluFlex-U rama montażowa (pionowa) CFK-1 do optymalizacji położenia przy dachach płaskich (regulowane do: 20, 30, 45 ). Niezbędny montaż krokwi na dachu! dla 1 kolektora; w komplecie: 2 AluFlex-U trójkątów nastawialnych dla 2 kolektorów; w komplecie: 3 AluFlex-U trójkątów nastawialnych dla 3 kolektorów; w komplecie: 4 AluFlex-U trójkątów nastawialnych AluPlus osprzęt montażowy łączący szyny CFK-1 do połączenia 2 zestawów montażowych nadachowych Katalog techniczny 2012 rozdział 9

9 Płaski kolektor słoneczny CFK-1 Zestawy montażowe dla powierzchni płaskiej lub fasady Artykuł AluFlex-U rama montażowa (pionowa) dla 1 kolektora CFK-1 do montażu kolektorów na powierzchni płaskiej (regulowane do: 20, 30, 45 ) lub ścianie. W komplecie: 2 AluPlus szyn montażowych (dł. 1 m) i 2 AluFlex-U trójkątów nastawialnych. AluFlex-U rama montażowa (pionowa) dla 2 kolektorów CFK-1 do montażu kolektorów na powierzchni płaskiej (regulowane do: 20, 30, 45 ) lub ścianie. W komplecie: 2 AluPlus szyn montażowych (dł. 2 m) i 3 AluFlex-U trójkątów nastawialnych. Nr art AluFlex-U rama montażowa (pionowa) dla 3 kolektorów CFK-1 do montażu kolektorów na powierzchni płaskiej (regulowane do: 20, 30, 45 ) lub ścianie. W komplecie: 2 AluPlus szyn montażowych (dł. 3 m) i 4 AluFlex-U trójkątów nastawialnych AluPlus do CFK-1 do połączenia 2 zestawów montażowych nadachowych Blacha maskująca dla 2 kolektorów CFK-1 zakładana pomiędzy dwoma kolektorami pionowymi przy montażu w dachu. Kolor: lakierowany proszkowo srebrny RAL Katalog techniczny 2012 rozdział 9 279

10 Płaski kolektor słoneczny CFK-1 Zestawy montażowe w dachu dla dachówki ceramicznej / łupka Artykuł Zestaw do montażu w dachu na dachówce ceramicznej dla 1 kolektora CFK-1. Maskownice do zabudowy architektonicznej dachu do kolektorów zamontowanych na dachówce ceramicznej, malowane proszkowo w kolorze ciemno-szarym. do optymalizacji położenia przy nachyleniu dachu (od 30 do 60 ). Zestaw do montażu w dachu na dachówce ceramicznej dla 2 kolektorów CFK-1. Maskownice do zabudowy architektonicznej dachu do kolektorów zamontowanych na dachówce ceramicznej, malowane proszkowo w kolorze ciemno-szarym. do optymalizacji położenia przy nachyleniu dachu (od 30 do 60 ). Nr art Rozszerzenie do zestawu w dachu na dachówce ceramicznej dla 1 kolektora CFK Zestaw do montażu w dachu z łupka dla 2 kolektorów CFK-1. Maskownice do zabudowy architektonicznej dachu do kolektorów zamontowanych na dachu z łupka, malowane proszkowo w kolorze ciemno-szarym. do optymalizacji położenia przy nachyleniu dachu (od 15 do 60 ) Rozszerzenie do zestawu w dachu z łupka dla 1 kolektora CFK Zestaw do montażu w dachu mnich mniszka, dla 2 kolektorów CFK-1. Maskownice do zabudowy architektonicznej dachu do kolektorów zamontowanych na dachu mnich mniszka, malowane proszkowo w kolorze ciemno-szarym. do optymalizacji położenia przy nachyleniu dachu (od 15 do 60 ) Rozszerzenie do zestawu w dachu mnich mniszka dla 1 kolektora CFK Katalog techniczny 2012 rozdział 9

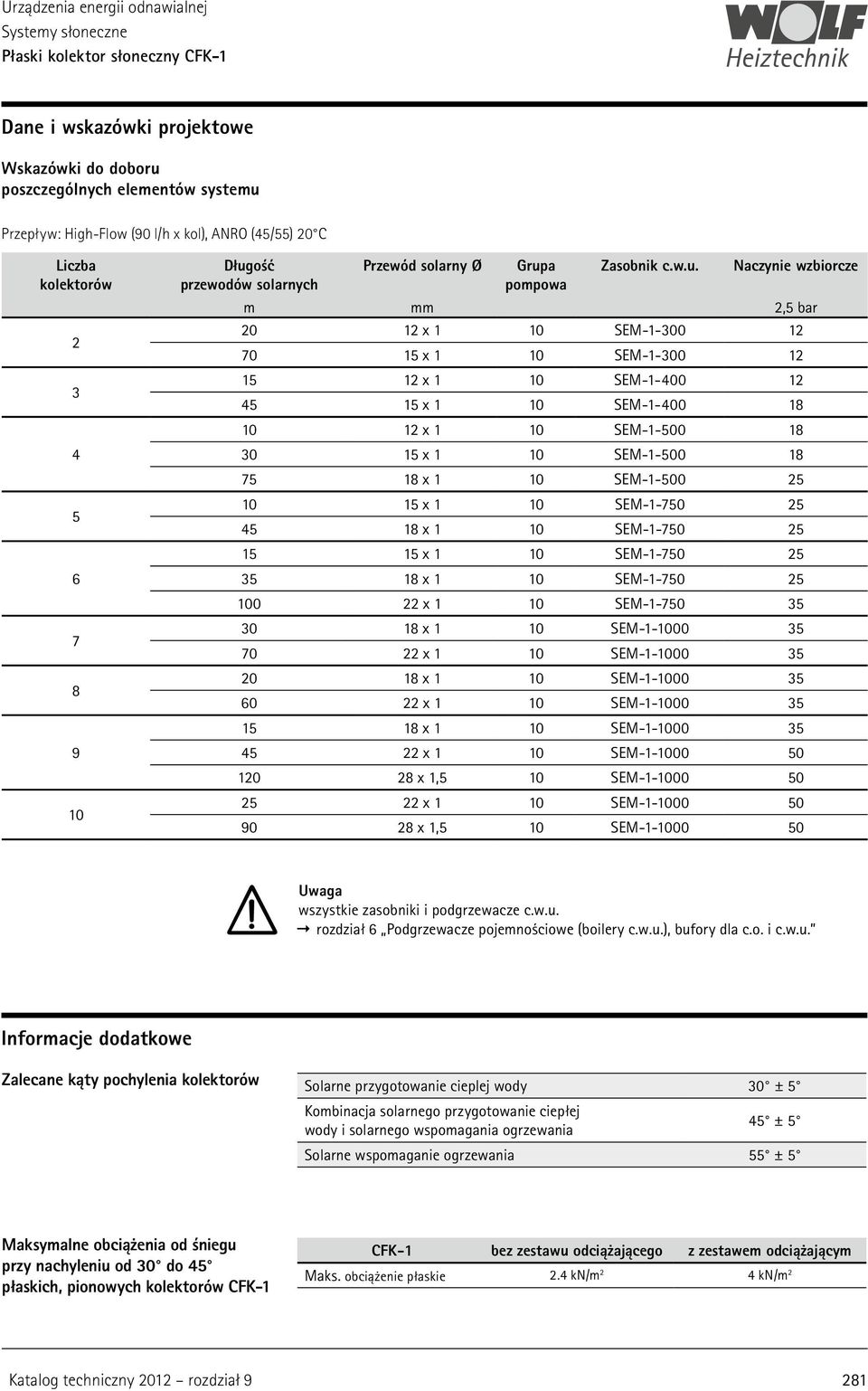

11 Płaski kolektor słoneczny CFK-1 Dane i wskazówki projektowe Wskazówki do doboru poszczególnych elementów systemu Przepływ: High-Flow (90 l/h x kol), ANRO (45/55) 20 C Liczba kolektorów Długość przewodów solarnych Przewód solarny Ø Grupa pompowa Zasobnik c.w.u. Naczynie wzbiorcze m mm 2,5 bar x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1,5 10 SEM x 1 10 SEM x 1,5 10 SEM Uwaga wszystkie zasobniki i podgrzewacze c.w.u. rozdział 6 Podgrzewacze pojemnościowe (boilery c.w.u.), bufory dla c.o. i c.w.u. Informacje dodatkowe Zalecane kąty pochylenia kolektorów Solarne przygotowanie cieplej wody 30 ± 5 Kombinacja solarnego przygotowanie ciepłej wody i solarnego wspomagania ogrzewania 45 ± 5 Solarne wspomaganie ogrzewania 55 ± 5 Maksymalne obciążenia od śniegu przy nachyleniu od 30 do 45 płaskich, pionowych kolektorów CFK-1 CFK-1 bez zestawu odciążającego z zestawem odciążającym Maks. obciążenie płaskie 2.4 kn/m 2 4 kn/m 2 Katalog techniczny 2012 rozdział 9 281

12 Płaski kolektor słoneczny CFK-1 Wytyczne mocowania stelaż na dachu skośnym Wysokość budynku, powierzchnia nacisku i siła wiatru Siła wiatru Fw Wiatr > m >1m Wysokość budynku Powierzchnia nacisku wiatru Siła wiatru Fw m m N 0-8 2, , > 20 2,30 Wymagane obliczenia indywidualne wg DIN Minimalne odległości przy kilku kolektorach stelaż na dachu skośnym h >1m 17 d1 δ Wymiar otworów h d >1m α Kolektory w ustawieniu pionowym Nachylenie dachu α Kąt dla zmiany δ Kąt nastawy do poziomu Wymiar otworu h Odległość d1 Odległość d cm cm cm (istniejący) (istniejący) (istniejący) (istniejący) Katalog techniczny 2012 rozdział 9

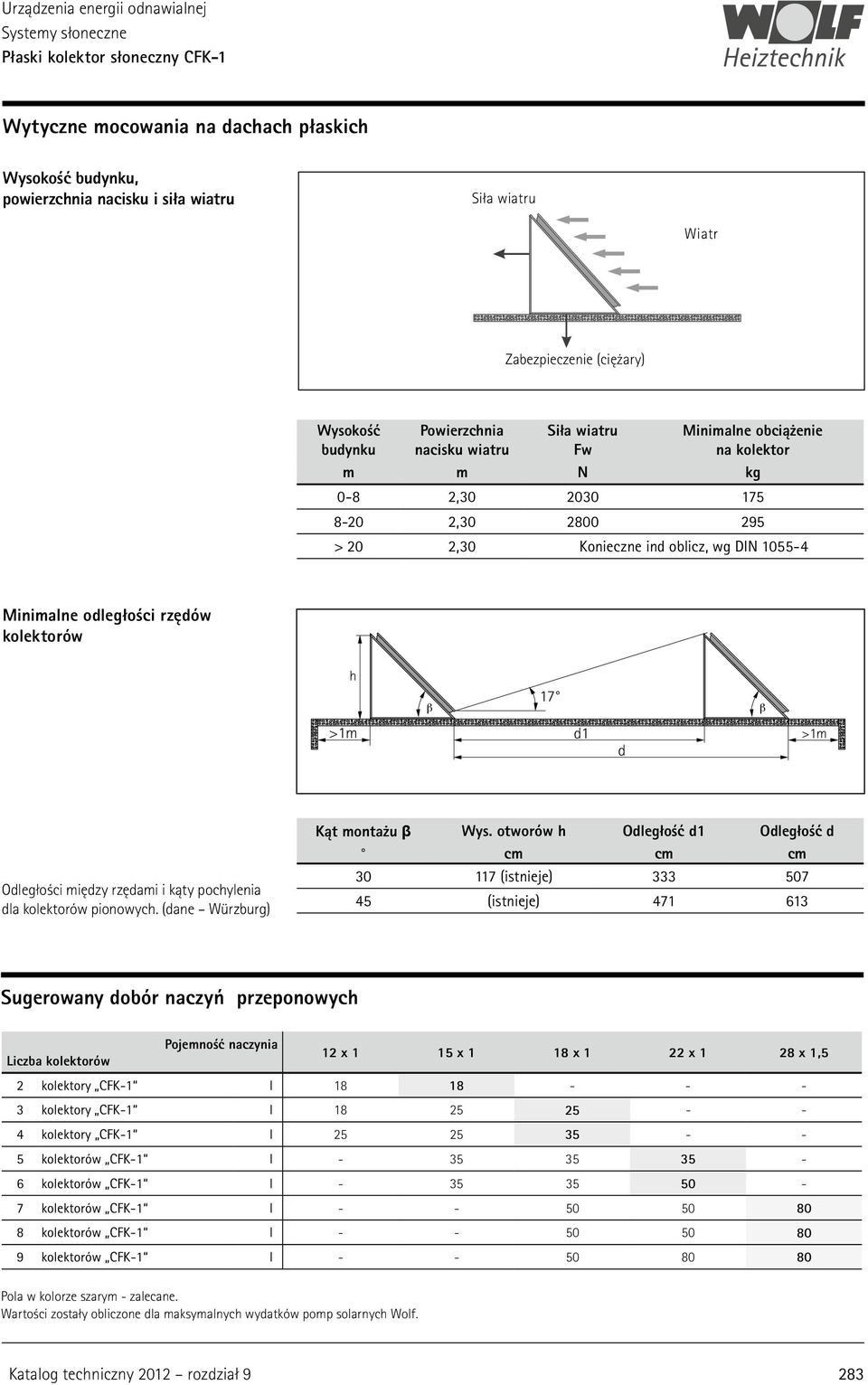

13 Płaski kolektor słoneczny CFK-1 Wytyczne mocowania na dachach płaskich Wysokość budynku, powierzchnia nacisku i siła wiatru Siła wiatru Wiatr Zabezpieczenie (ciężary) Wysokość budynku Powierzchnia nacisku wiatru Siła wiatru Fw Minimalne obciążenie na kolektor m m N kg 0-8 2, , > 20 2,30 Konieczne ind oblicz, wg DIN Minimalne odległości rzędów kolektorów h β 17 >1m d1 >1m d β Odległości między rzędami i kąty pochylenia dla kolektorów pionowych. (dane Würzburg) Kąt montażu β Wys. otworów h Odległość d1 Odległość d cm cm cm (istnieje) (istnieje) Sugerowany dobór naczyń przeponowych Pojemność naczynia Liczba kolektorów 12 x 1 15 x 1 18 x 1 22 x 1 28 x 1,5 2 kolektory CFK-1 l kolektory CFK-1 l kolektory CFK-1 l kolektorów CFK-1 l kolektorów CFK-1 l kolektorów CFK-1 l kolektorów CFK-1 l kolektorów CFK-1 l Pola w kolorze szarym - zalecane. Wartości zostały obliczone dla maksymalnych wydatków pomp solarnych Wolf. Katalog techniczny 2012 rozdział 9 283

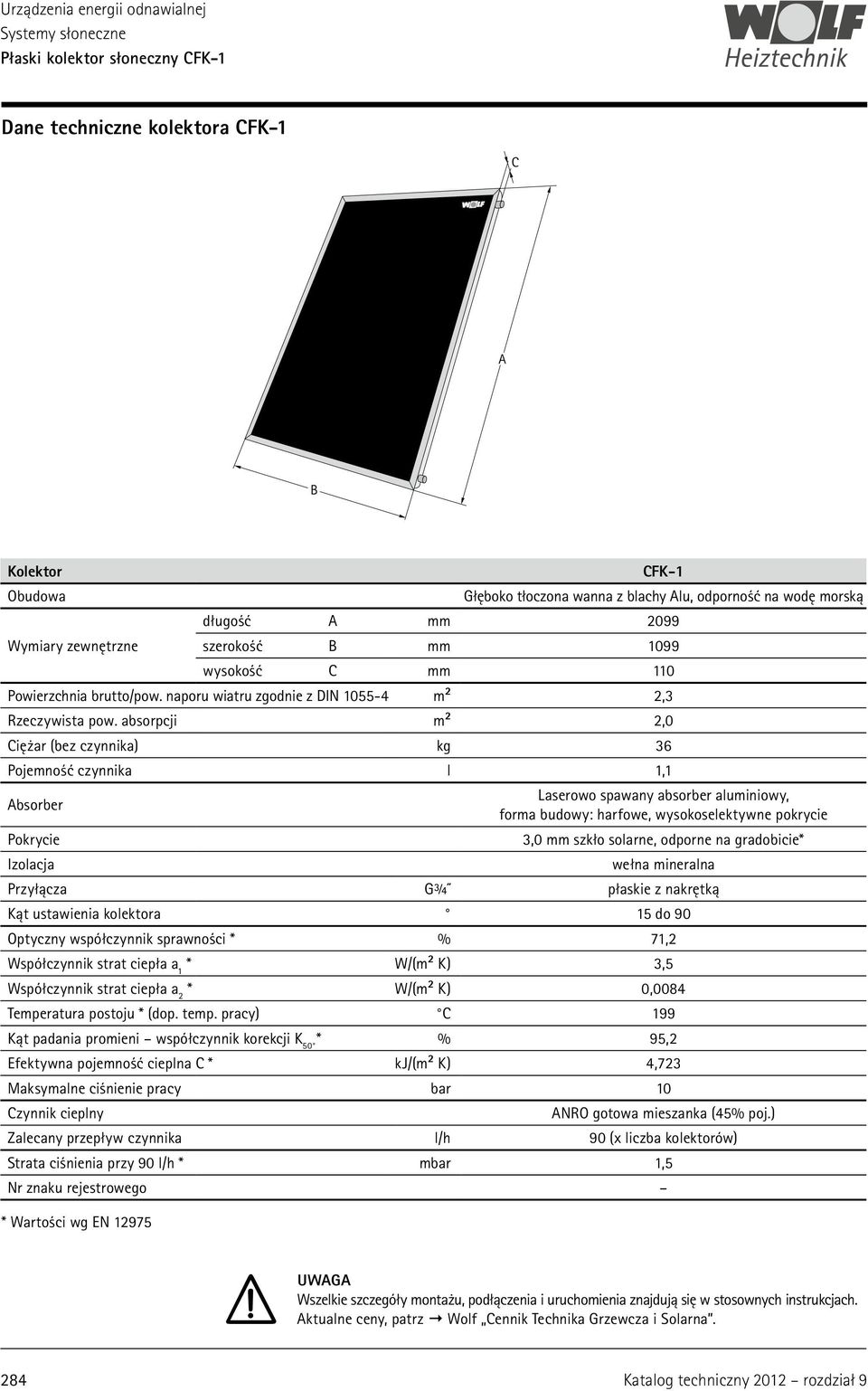

14 Płaski kolektor słoneczny CFK-1 Dane techniczne kolektora CFK-1 C A B Kolektor CFK-1 Obudowa Głęboko tłoczona wanna z blachy Alu, odporność na wodę morską długość A mm 2099 Wymiary zewnętrzne szerokość B mm 1099 wysokość C mm 110 Powierzchnia brutto/pow. naporu wiatru zgodnie z DIN m² 2,3 Rzeczywista pow. absorpcji m² 2,0 Ciężar (bez czynnika) kg 36 Pojemność czynnika l 1,1 Absorber Laserowo spawany absorber aluminiowy, forma budowy: harfowe, wysokoselektywne pokrycie Pokrycie 3,0 mm szkło solarne, odporne na gradobicie* Izolacja wełna mineralna Przyłącza G¾ płaskie z nakrętką Kąt ustawienia kolektora 15 do 90 Optyczny współczynnik sprawności * % 71,2 Współczynnik strat ciepła a 1 * W/(m² K) 3,5 Współczynnik strat ciepła a 2 * W/(m² K) 0,0084 Temperatura postoju * (dop. temp. pracy) C 199 Kąt padania promieni współczynnik korekcji K 50 * % 95,2 Efektywna pojemność cieplna C * kj/(m² K) 4,723 Maksymalne ciśnienie pracy bar 10 Czynnik cieplny ANRO gotowa mieszanka (45% poj.) Zalecany przepływ czynnika l/h 90 (x liczba kolektorów) Strata ciśnienia przy 90 l/h * mbar 1,5 Nr znaku rejestrowego * Wartości wg EN UWAGA Wszelkie szczegóły montażu, podłączenia i uruchomienia znajdują się w stosownych instrukcjach. Aktualne ceny, patrz Wolf Cennik Technika Grzewcza i Solarna. 284 Katalog techniczny 2012 rozdział 9

15 Płaskie kolektory słoneczne TopSon F3-1 / F3-Q Płaskie kolektory słoneczne TopSon F3-1 (pionowe), TopSon F3-Q (poziome) (F = 2,3 m²) Informacje podstawowe i cechy kolektorów TopSon F3-1, TopSon F3-Q Kolektory słoneczne: TopSon F3-1 (z lewej), TopSon F3-Q (z prawej) Cechy Najbardziej wydajny kolektor płaski firmy Wolf o meandrycznej budowie wymiennika i powierzchni F = 2,3 m². Wysoka absorpcja energii słonecznej. Wykonany z trwałych, niezawodnej jakości materiałów. Odporność na warunki atmosferyczne. Głęboko profilowana, stabilna obudowa w postaci aluminiowej wanny. Izolacja termiczna z wełny mineralnej o grubości 60 mm oraz dodatkowa izolacja boczna. Miedziany absorber z wysokoselektywnym pokryciem Tinox. Pryzmatyczna, hartowana szyba o grubości 3,2 mm zgodna z EN Profilowana uszczelka EPDM pomiędzy szybą a wanną. Kompensatory termiczne pomiędzy kolektorami ze stali kwasoodpornej. Aluminiowy stelaż montażowy. Rozwiązanie systemowe z optymalnie dopasowanymi do siebie częściami składowymi. Krótkie czasy montażu dzięki kompletnie przegotowanym zestawom montażowym. Obustronna możliwość podłączeń hydraulicznych. Możliwość zastosowania różnego typu pojemnościowych podgrzewaczy c.w.u. zależnie od przeznaczenia i rodzaju instalacji. Możliwość połączeń do 10 szt. kolektorów w rzędzie i do 5 szt. przy podłączeniu jednostronnym. Montaż zarówno na dachach skośnych, płaskich jak i elewacjach. Możliwy montaż w wersji poziomej (TopSon F3-Q). Maksymalna temperatura pracy 198 C. Ciśnienie robocze do 10 bar. Spełnia wymagania znaku ochrony środowiska Błękitny Anioł. Katalog techniczny 2012 rozdział 9 285

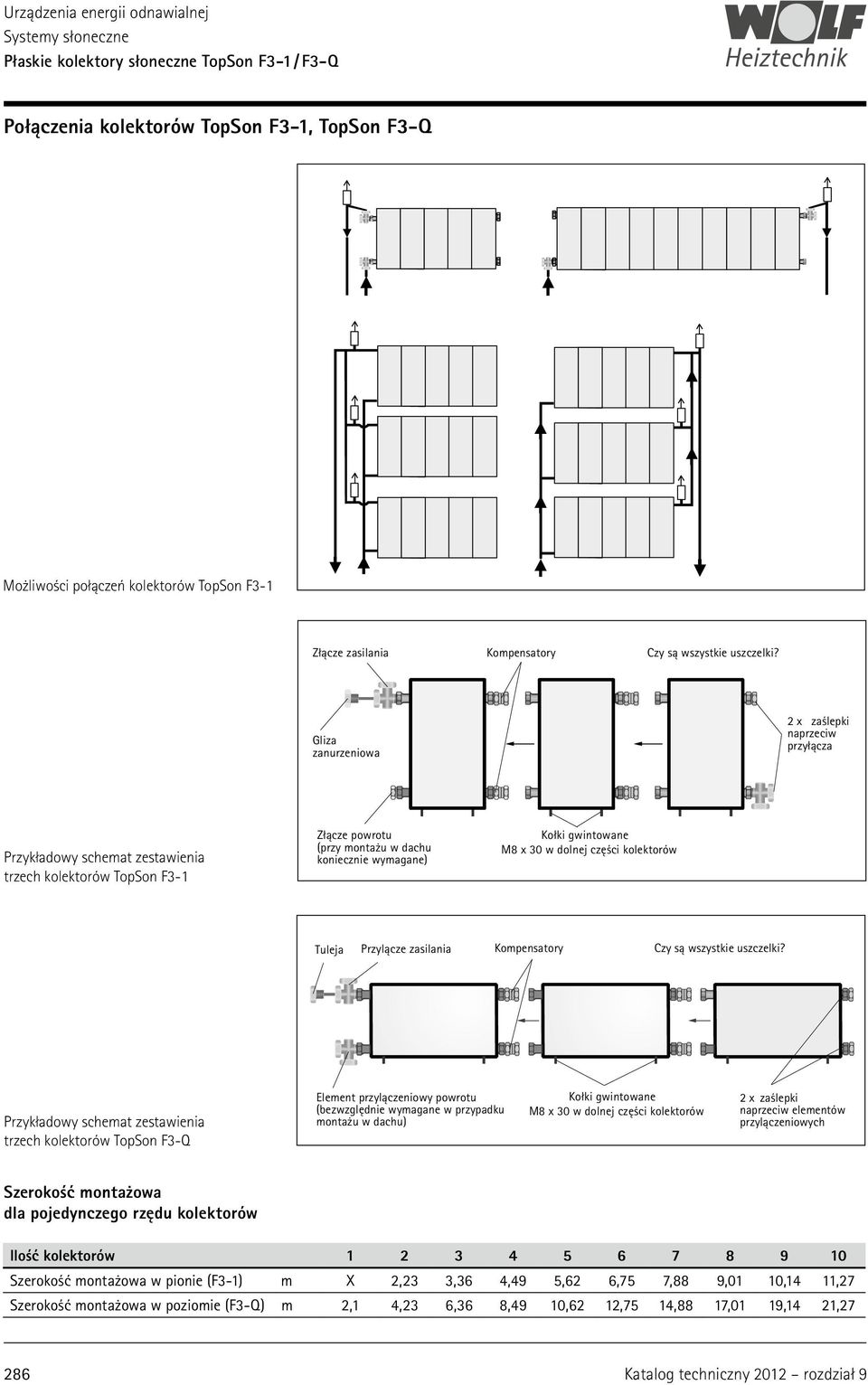

16 Płaskie kolektory słoneczne TopSon F3-1 / F3-Q Połączenia kolektorów TopSon F3-1, TopSon F3-Q Możliwości połączeń kolektorów TopSon F3-1 Złącze zasilania Kompensatory Czy są wszystkie uszczelki? Gliza zanurzeniowa 2 x zaślepki naprzeciw przyłącza Przykładowy schemat zestawienia trzech kolektorów TopSon F3-1 Złącze powrotu (przy montażu w dachu koniecznie wymagane) Kołki gwintowane M8 x 30 w dolnej części kolektorów Tuleja Przylącze zasilania Kompensatory Czy są wszystkie uszczelki? Przykładowy schemat zestawienia trzech kolektorów TopSon F3-Q Element przylączeniowy powrotu (bezwzględnie wymagane w przypadku montażu w dachu) Kołki gwintowane M8 x 30 w dolnej części kolektorów 2 x zaślepki naprzeciw elementów przylączeniowych Szerokość montażowa dla pojedynczego rzędu kolektorów Ilość kolektorów Szerokość montażowa w pionie (F3-1) m X 2,23 3,36 4,49 5,62 6,75 7,88 9,01 10,14 11,27 Szerokość montażowa w poziomie (F3-Q) m 2,1 4,23 6,36 8,49 10,62 12,75 14,88 17,01 19,14 21, Katalog techniczny 2012 rozdział 9

17 Płaskie kolektory słoneczne TopSon F3-1 / F3-Q Kolektory TopSon F3 i ich wyposażenie Kolektory TopSon F3 Typ Nr art. TopSon F3-1 (pionowy) rama w kolorze srebrnym TopSon F3-1 (pionowy) rama w kolorze ciemno-szarym TopSon F3-Q (poziomy) rama w kolorze srebrnym TopSon F3-Q (poziomy) rama w kolorze ciemno-szarym Wyposażenie dodatkowe kolektorów TopSon F3 Artykuł Kompensator do połączenia kolektorów. Uwaga: Każde połączenie pomiędzy kolektorami wymaga 2 kompensatorów przy 2 kolektorach TopSon F3-1 = 2 kompensatory, przy 4 kolektorach TopSon F3-1 = 6 kompensatorów. Zaślepki dla kolektorów słonecznych TopSon F3-1 1 komplet = 2 szt. Nr art Zestawy podłączeniowe dla TopSon F3-1 do montażu na i w dachówkach. W komplecie: 2 specjalne złączki mosiężne ¾, 2 zaślepki Elastyczny zestaw podłączeniowy do współpracy z zestawem połączeniowym TopSon F3-1 do łatwego, elastycznego przejścia przez dach. W komplecie: 2 elastyczne przewody ze stali szlachetnej DN20, izolacja odporna na warunki atmosferyczne, wysoką temperaturę i promieniowanie UV, długość: ok mm, przyłącze G¾ IG i G¾ AG wraz z izolacją Katalog techniczny 2012 rozdział 9 287

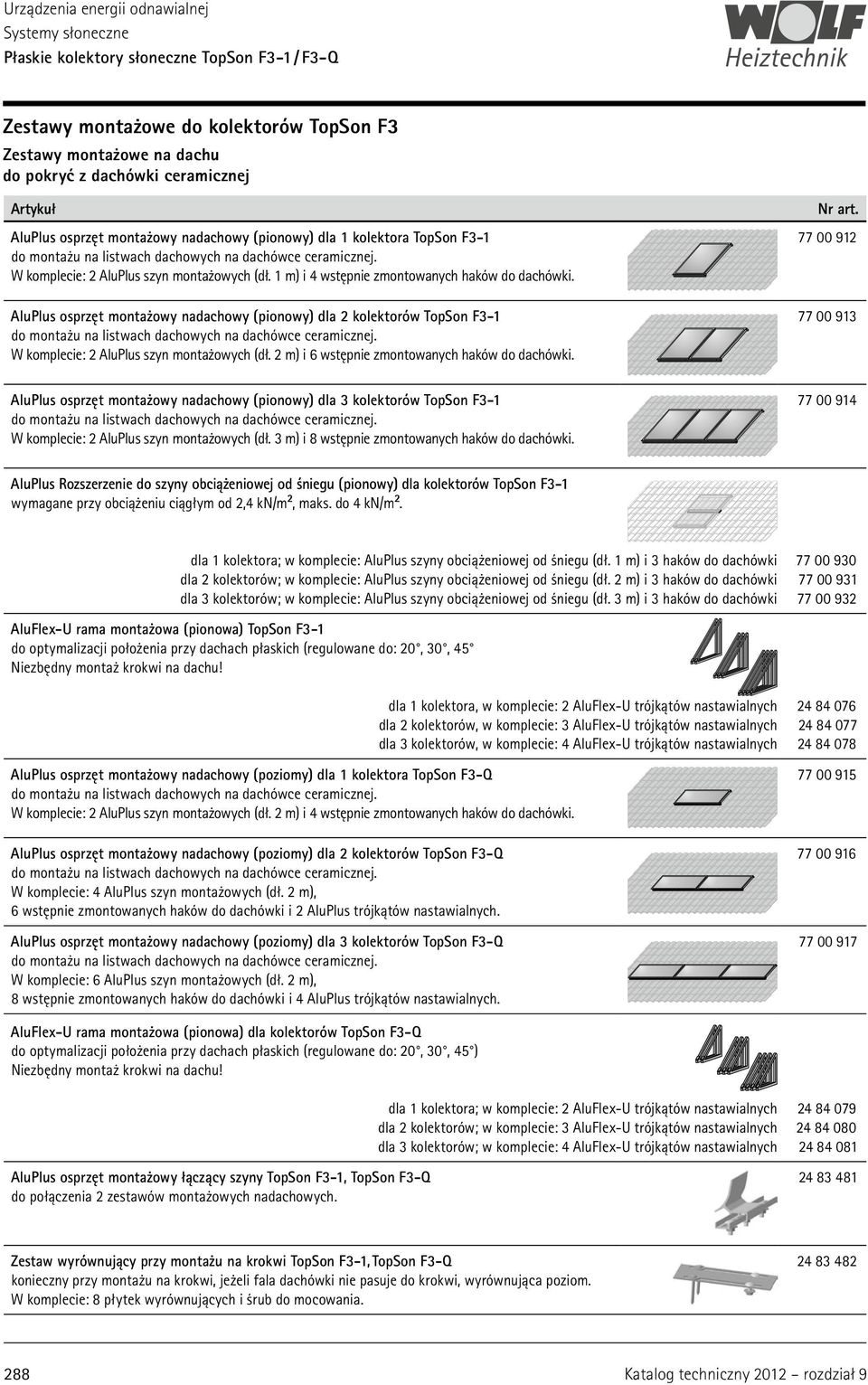

18 Płaskie kolektory słoneczne TopSon F3-1 / F3-Q Zestawy montażowe do kolektorów TopSon F3 Zestawy montażowe na dachu do pokryć z dachówki ceramicznej Artykuł AluPlus osprzęt montażowy nadachowy (pionowy) dla 1 kolektora TopSon F3-1 do montażu na listwach dachowych na dachówce ceramicznej. W komplecie: 2 AluPlus szyn montażowych (dł. 1 m) i 4 wstępnie zmontowanych haków do dachówki. AluPlus osprzęt montażowy nadachowy (pionowy) dla 2 kolektorów TopSon F3-1 do montażu na listwach dachowych na dachówce ceramicznej. W komplecie: 2 AluPlus szyn montażowych (dł. 2 m) i 6 wstępnie zmontowanych haków do dachówki. Nr art AluPlus osprzęt montażowy nadachowy (pionowy) dla 3 kolektorów TopSon F3-1 do montażu na listwach dachowych na dachówce ceramicznej. W komplecie: 2 AluPlus szyn montażowych (dł. 3 m) i 8 wstępnie zmontowanych haków do dachówki AluPlus Rozszerzenie do szyny obciążeniowej od śniegu (pionowy) dla kolektorów TopSon F3-1 wymagane przy obciążeniu ciągłym od 2,4 kn/m², maks. do 4 kn/m². dla 1 kolektora; w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 1 m) i 3 haków do dachówki dla 2 kolektorów; w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 2 m) i 3 haków do dachówki dla 3 kolektorów; w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 3 m) i 3 haków do dachówki AluFlex-U rama montażowa (pionowa) TopSon F3-1 do optymalizacji położenia przy dachach płaskich (regulowane do: 20, 30, 45 Niezbędny montaż krokwi na dachu! AluPlus osprzęt montażowy nadachowy (poziomy) dla 1 kolektora TopSon F3-Q do montażu na listwach dachowych na dachówce ceramicznej. W komplecie: 2 AluPlus szyn montażowych (dł. 2 m) i 4 wstępnie zmontowanych haków do dachówki. AluPlus osprzęt montażowy nadachowy (poziomy) dla 2 kolektorów TopSon F3-Q do montażu na listwach dachowych na dachówce ceramicznej. W komplecie: 4 AluPlus szyn montażowych (dł. 2 m), 6 wstępnie zmontowanych haków do dachówki i 2 AluPlus trójkątów nastawialnych. AluPlus osprzęt montażowy nadachowy (poziomy) dla 3 kolektorów TopSon F3-Q do montażu na listwach dachowych na dachówce ceramicznej. W komplecie: 6 AluPlus szyn montażowych (dł. 2 m), 8 wstępnie zmontowanych haków do dachówki i 4 AluPlus trójkątów nastawialnych. dla 1 kolektora, w komplecie: 2 AluFlex-U trójkątów nastawialnych dla 2 kolektorów, w komplecie: 3 AluFlex-U trójkątów nastawialnych dla 3 kolektorów, w komplecie: 4 AluFlex-U trójkątów nastawialnych AluFlex-U rama montażowa (pionowa) dla kolektorów TopSon F3-Q do optymalizacji położenia przy dachach płaskich (regulowane do: 20, 30, 45 ) Niezbędny montaż krokwi na dachu! AluPlus osprzęt montażowy łączący szyny TopSon F3-1, TopSon F3-Q do połączenia 2 zestawów montażowych nadachowych. dla 1 kolektora; w komplecie: 2 AluFlex-U trójkątów nastawialnych dla 2 kolektorów; w komplecie: 3 AluFlex-U trójkątów nastawialnych dla 3 kolektorów; w komplecie: 4 AluFlex-U trójkątów nastawialnych Zestaw wyrównujący przy montażu na krokwi TopSon F3-1, TopSon F3-Q konieczny przy montażu na krokwi, jeżeli fala dachówki nie pasuje do krokwi, wyrównująca poziom. W komplecie: 8 płytek wyrównujących i śrub do mocowania Katalog techniczny 2012 rozdział 9

19 Płaskie kolektory słoneczne TopSon F3-1 / F3-Q Zestawy montażowe na dachu do pokryć łupkowo-gontowych Artykuł AluPlus osprzęt montażowy nadachowy (pionowy) dla 1 kolektora TopSon F3-1 do montażu kolektora na dachu z łupka. W komplecie: 2 AluPlus szyn montażowych (dł. 1 m) i 4 haki do łupka. AluPlus osprzęt montażowy nadachowy (pionowy) dla 2 kolektorów TopSon F3-1 do montażu kolektorów na dachu z łupka. W komplecie: 2 AluPlus szyn montażowych (dł. 2 m) i 6 haków do łupka. Nr art AluPlus osprzęt montażowy nadachowy (pionowy) dla 3 kolektorów TopSon F3-1 do montażu kolektorów na dachu z łupka. W komplecie: 2 AluPlus szyn montażowych (dł. 3 m) i 8 haków do łupka AluPlus Rozszerzenie do szyny obciążeniowej od śniegu (pionowe) dla kolektorów TopSon F3-1 wymagane przy obciążeniu ciągłym od 2,4 kn/m², maks. do 4 kn/m². dla 1 kolektora, w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 1 m) i 2 haki do łupka dla 2 kolektorów, w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 2 m) i 4 haki do łupka dla 3 kolektorów, w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 3 m) i 4 haki do łupka AluFlex-U rama montażowa (pionowa) TopSon F3-1 do optymalizacji położenia przy dachach płaskich (regulowane do: 20, 30, 45 ). Niezbędny montaż krokwi na dachu! AluPlus osprzęt montażowy nadachowy (poziomy) dla 1 kolektora TopSon F3-Q do montażu kolektorów na dachu z łupka. W komplecie: 2 AluPlus szyn montażowych (dł. 2 m) i 4 haki do łupka AluPlus osprzęt montażowy nadachowy (poziomy) dla 2 kolektorów TopSon F3-Q do montażu kolektorów na dachu z łupka. W komplecie: 4 AluPlus szyn montażowych (dł. 2 m), 6 haków do łupka i 2 AluPlus trójkątów nastawialnych. AluPlus osprzęt montażowy nadachowy (poziomy) dla 3 kolektorów TopSon F3-Q do montażu kolektorów na dachu z łupka. W komplecie: 6 AluPlus szyn montażowych (dł. 2 m), 8 haków do łupka i 4 AluPlus trójkątów nastawialnych. dla 1 kolektora; w komplecie: 2 AluFlex-U trójkątów nastawialnych dla 2 kolektorów; w komplecie: 3 AluFlex-U trójkątów nastawialnych dla 3 kolektorów; w komplecie: 4 AluFlex-U trójkątów nastawialnych AluFlex-U rama montażowa (pionowa) dla kolektorów TopSon F3-Q do optymalizacji położenia przy dachach płaskich (regulowane do: 20, 30, 45 ) Niezbędny montaż krokwi na dachu! AluPlus osprzęt montażowy łączący szyny TopSon F3-1, TopSon F3-Q do połączenia 2 zestawów montażowych nadachowych. dla 1 kolektora; w komplecie: 2 AluFlex-U trójkątów nastawialnych dla 2 kolektorów; w komplecie: 3 AluFlex-U trójkątów nastawialnych dla 3 kolektorów; w komplecie: 4 AluFlex-U trójkątów nastawialnych Katalog techniczny 2012 rozdział 9 289

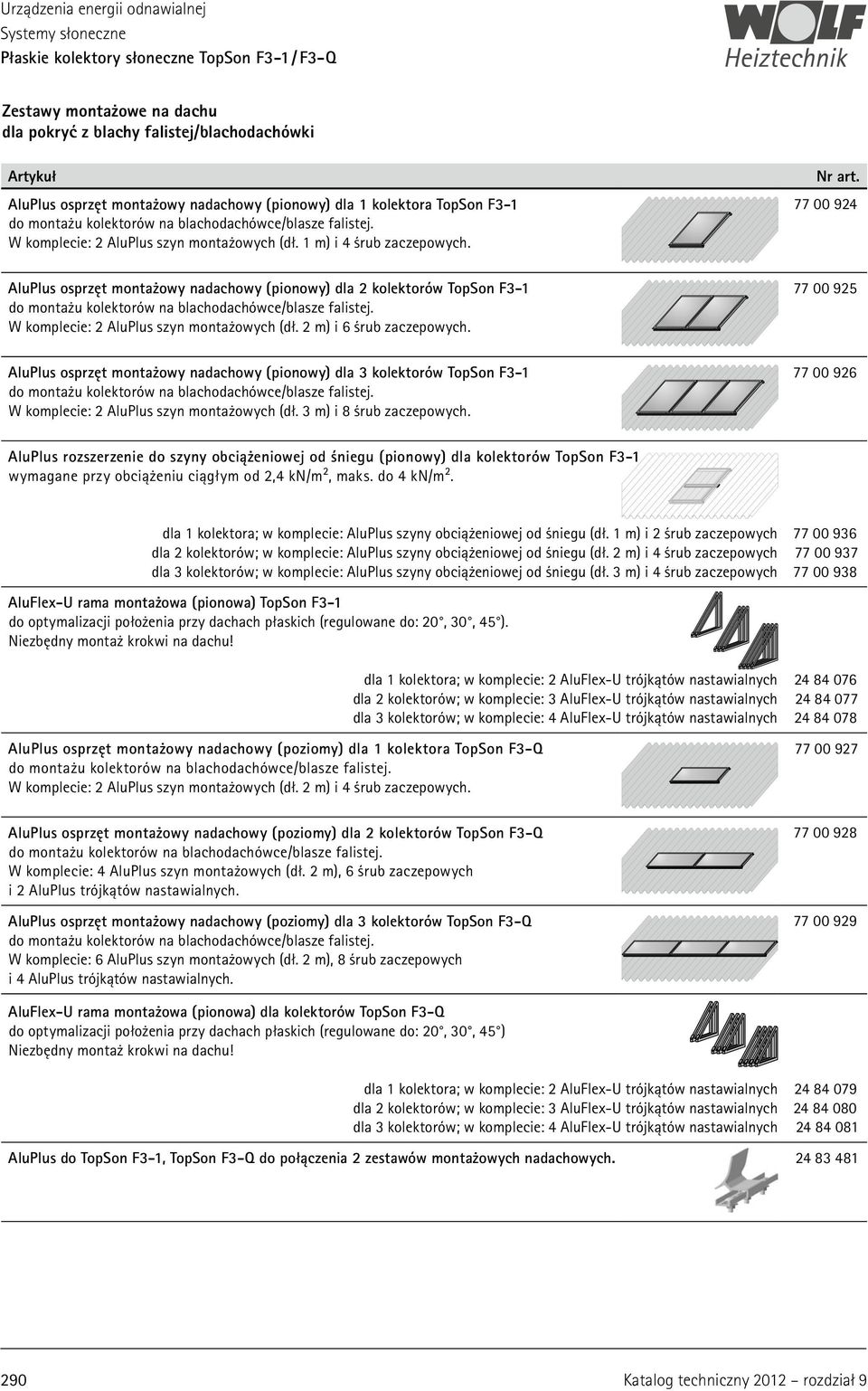

20 Płaskie kolektory słoneczne TopSon F3-1 / F3-Q Zestawy montażowe na dachu dla pokryć z blachy falistej/blachodachówki Artykuł AluPlus osprzęt montażowy nadachowy (pionowy) dla 1 kolektora TopSon F3-1 do montażu kolektorów na blachodachówce/blasze falistej. W komplecie: 2 AluPlus szyn montażowych (dł. 1 m) i 4 śrub zaczepowych. AluPlus osprzęt montażowy nadachowy (pionowy) dla 2 kolektorów TopSon F3-1 do montażu kolektorów na blachodachówce/blasze falistej. W komplecie: 2 AluPlus szyn montażowych (dł. 2 m) i 6 śrub zaczepowych. Nr art AluPlus osprzęt montażowy nadachowy (pionowy) dla 3 kolektorów TopSon F3-1 do montażu kolektorów na blachodachówce/blasze falistej. W komplecie: 2 AluPlus szyn montażowych (dł. 3 m) i 8 śrub zaczepowych AluPlus rozszerzenie do szyny obciążeniowej od śniegu (pionowy) dla kolektorów TopSon F3-1 wymagane przy obciążeniu ciągłym od 2,4 kn/m², maks. do 4 kn/m². dla 1 kolektora; w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 1 m) i 2 śrub zaczepowych dla 2 kolektorów; w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 2 m) i 4 śrub zaczepowych dla 3 kolektorów; w komplecie: AluPlus szyny obciążeniowej od śniegu (dł. 3 m) i 4 śrub zaczepowych AluFlex-U rama montażowa (pionowa) TopSon F3-1 do optymalizacji położenia przy dachach płaskich (regulowane do: 20, 30, 45 ). Niezbędny montaż krokwi na dachu! AluPlus osprzęt montażowy nadachowy (poziomy) dla 1 kolektora TopSon F3-Q do montażu kolektorów na blachodachówce/blasze falistej. W komplecie: 2 AluPlus szyn montażowych (dł. 2 m) i 4 śrub zaczepowych. AluPlus osprzęt montażowy nadachowy (poziomy) dla 2 kolektorów TopSon F3-Q do montażu kolektorów na blachodachówce/blasze falistej. W komplecie: 4 AluPlus szyn montażowych (dł. 2 m), 6 śrub zaczepowych i 2 AluPlus trójkątów nastawialnych. AluPlus osprzęt montażowy nadachowy (poziomy) dla 3 kolektorów TopSon F3-Q do montażu kolektorów na blachodachówce/blasze falistej. W komplecie: 6 AluPlus szyn montażowych (dł. 2 m), 8 śrub zaczepowych i 4 AluPlus trójkątów nastawialnych. dla 1 kolektora; w komplecie: 2 AluFlex-U trójkątów nastawialnych dla 2 kolektorów; w komplecie: 3 AluFlex-U trójkątów nastawialnych dla 3 kolektorów; w komplecie: 4 AluFlex-U trójkątów nastawialnych AluFlex-U rama montażowa (pionowa) dla kolektorów TopSon F3-Q do optymalizacji położenia przy dachach płaskich (regulowane do: 20, 30, 45 ) Niezbędny montaż krokwi na dachu! dla 1 kolektora; w komplecie: 2 AluFlex-U trójkątów nastawialnych dla 2 kolektorów; w komplecie: 3 AluFlex-U trójkątów nastawialnych dla 3 kolektorów; w komplecie: 4 AluFlex-U trójkątów nastawialnych AluPlus do TopSon F3-1, TopSon F3-Q do połączenia 2 zestawów montażowych nadachowych Katalog techniczny 2012 rozdział 9

21 Płaskie kolektory słoneczne TopSon F3-1 / F3-Q Zestawy montażowe dla powierzchni płaskiej lub fasady Artykuł AluFlex-U rama montażowa (pionowa) dla 1 kolektora TopSon F3-1 do montażu kolektorów na powierzchni płaskiej (regulowane do: 20, 30, 45 ) lub ścianie. W komplecie: 2 AluPlus szyn montażowych (dł. 1 m) i 2 AluFlex-U trójkątów nastawialnych AluFlex-U rama montażowa (pionowa) dla 2 kolektorów TopSon F3-1 do montażu kolektorów na powierzchni płaskiej (regulowane do: 20, 30, 45 ) lub ścianie. W komplecie: 2 AluPlus szyn montażowych (dł. 2 m) i 3 AluFlex-U trójkątów nastawialnych Nr art AluFlex-U rama montażowa (pionowa) dla 3 kolektorów TopSon F3-1 do montażu kolektorów na powierzchni płaskiej (regulowane do: 20, 30, 45 ) lub ścianie. W komplecie: 2 AluPlus szyn montażowych (dł. 3 m) i 4 AluFlex-U trójkątów nastawialnych AluFlex-U rama montażowa (pozioma) dla 1 kolektora TopSon F3-Q do montażu kolektorów na powierzchni płaskiej (regulowane do: 20, 30, 45 ) lub ścianie. W komplecie: 2 AluPlus szyn montażowych (dł. 2 m) i 2 AluFlex-U trójkątów nastawialnych AluFlex-U rama montażowa (pozioma) dla 2 kolektorów TopSon F3-Q do montażu kolektorów na powierzchni płaskiej (regulowane do: 20, 30, 45 ) lub ścianie. W komplecie: 4 AluPlus szyn montażowych (dł. 2 m), 3 AluFlex-U trójkątów nastawialnych i zestaw AluPlus trójkątów nastawialnych AluFlex-U rama montażowa (pozioma) dla 3 kolektorów TopSon F3-Q do montażu kolektorów na powierzchni płaskiej (regulowane do: 20, 30, 45 ) lub ścianie. W komplecie: 6 AluPlus szyn montażowych (dł. 2 m), 4 AluFlex-U trójkątów nastawialnych i 2 zestawy AluPlus trójkątów nastawialnych. AluPlus do TopSon F3-1, TopSon F3-Q do połączenia 2 zestawów montażowych nadachowych Blacha maskująca dla 2 kolektorów TopSon F3-1 zakładana pomiędzy dwoma kolektorami pionowymi przy montażu w dachu. Kolor: lakierowany proszkowo srebrny RAL Katalog techniczny 2012 rozdział 9 291

22 Płaskie kolektory słoneczne TopSon F3-1 / F3-Q Zestawy montażowe w dachu dla dachówki ceramicznej/łupka Artykuł Zestaw do montażu w dachu na dachówce ceramicznej dla 1 kolektora TopSon F3-1. Maskownice do zabudowy architektonicznej dachu do kolektorów zamontowanych na dachówce ceramicznej, malowane proszkowo w kolorze ciemno-szarym. do optymalizacji położenia przy nachyleniu dachu (od 30 do 60 ). Zestaw do montażu w dachu na dachówce ceramicznej dla 2 kolektorów TopSon F3-1. Maskownice do zabudowy architektonicznej dachu do kolektorów zamontowanych na dachówce ceramicznej, malowane proszkowo w kolorze ciemno-szarym. do optymalizacji położenia przy nachyleniu dachu (od 30 do 60 ). Nr art Rozszerzenie do zestawu w dachu na dachówce ceramicznej dla 1 kolektora TopSon F Zestaw do montażu w dachu z łupka dla 2 kolektorów TopSon F3-1. Maskownice do zabudowy architektonicznej dachu do kolektorów zamontowanych na dachu z łupka, malowane proszkowo w kolorze ciemno-szarym. do optymalizacji położenia przy nachyleniu dachu (od 15 do 60 ) Rozszerzenie do zestawu w dachu z łupka dla 1 kolektora TopSon F Zestaw do montażu w dachu mnich mniszka, dla 2 kolektorów TopSon F3-1. Maskownice do zabudowy architektonicznej dachu do kolektorów zamontowanych na dachu mnich mniszka, malowane proszkowo w kolorze ciemno-szarym. do optymalizacji położenia przy nachyleniu dachu (od 15 do 60 ) Rozszerzenie do zestawu w dachu mnich mniszka dla 1 kolektora TopSon F Katalog techniczny 2012 rozdział 9

23 Płaskie kolektory słoneczne TopSon F3-1 / F3-Q Zestawy montażowe w dachu dla dachówki ceramicznej/łupka (wielorzędowe) Artykuł Zestaw do montażu w dachu dwu rzędowego na dachówce ceramicznej dla 4 kolektorów TopSon F3-1 z listwą mocującą w kolorze ciemno-szarym. Maskownice do zabudowy architektonicznej dachu do kolektorów zamontowanych na dachówce ceramicznej, maskownice aluminiowe w kolorze ciemno-szarym, przy nachyleniu dachu (od 20 do 60 ) Pojedyncze rozszerzenie zestawu do montażu w dachu, dwurzędowe, na dachówce ceramicznej dla 2 kolektorów TopSon F3-1 z listwą mocującą w kolorze ciemno-szarym. (2 x pionowy, 1 x poziomy) Nr art Podwójne rozszerzenie zestawu do montażu w dachu, dwurzędowe, na dachówce ceramicznej dla 4 kolektorów TopSon F3-1 z listwą mocującą w kolorze ciemno-szarym. (2 x pionowy, 2 x poziomy) Zestaw do montażu w dachu, trzyrzędowe, na dachówce ceramicznej dla 6 kolektorów TopSon F3-1 z listwą mocującą w kolorze ciemno-szarym. Maskownice do zabudowy architektonicznej dachu do kolektorów zamontowanych na dachówce ceramicznej, maskownice aluminiowe w kolorze ciemno-szarym, przy nachyleniu dachu (od 20 do 60 ) Pojedyncze rozszerzenie zestawu do montażu w dachu, trzyrzędowe, na dachówce ceramicznej dla 3 kolektorów TopSon F3-1 z listwą mocującą w kolorze ciemno-szarym. (3 x pionowy, 1 x poziomy) Podwójne rozszerzenie zestawu do montażu w dachu, trzyrzędowe, na dachówce ceramicznej dla 6 kolektorów TopSon F3-1 z listwą mocującą w kolorze ciemno-szarym. (3 x pionowy, 2 x poziomy) Elastyczny zestaw podłączeniowy do montażu w dachu, położenie kolektorów: dwurzędowe. W komplecie: elastyczne przewody ze stali szlachetnej DN16 i DN18, izolacja odporna na warunki atmosferyczne, wysoką temperaturę i promieniowanie UV, przyłącza do połączenia kolektorów, zaślepki Elastyczny zestaw podłączeniowy do montażu w dachu, położenie kolektorów: trzyrzędowe. W komplecie: elastyczne przewody ze stali szlachetnej DN16 i DN18, izolacja odporna na warunki atmosferyczne, wysoką temperaturę i promieniowanie UV,przyłącza do połączenia kolektorów, zaślepki Katalog techniczny 2012 rozdział 9 293

24 Płaskie kolektory słoneczne TopSon F3-1 / F3-Q Dane i wskazówki projektowe Opory hydrauliczne rzędu kolektorów Opór przepływ [mbar] kolektorów 9 kolektorów 7 kolektorów 5 kolektorów 3 kolektory 2 kolektory 1 kolektory ,0 20,0 30,0 40,0 50,0 60,0 70,0 80,0 90,0 100,0 Natężenie przepływu przez pojedynczy kolektor [dm 3 /h] Wskazówki do doboru poszczególnych elementów systemu Przepływ: High-Flow (90 l/h x kol), ANRO (45/55) 20 C Liczba kolektorów Długość przewodów Średnica przewodu Ø Grupa pompowa Zasobnik Naczynie wzbiorcze 2,5 bar solarnych m mm F3/F3-1 F3-Q x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 20 SEM x 1 20 SEM x 1 10 SEM x 1 10 SEM x 1 20 SEM x 1 10 SEM x 1 10 SEM x 1 20 SEM x 1 20 SEM x 1 10 SEM x 1 20 SEM x 1 20 SEM x 1,5 10 SEM x 1 20 SEM x 1 20 SEM x 1 20 SEM x x 1,5 20 SEM x 35 2 x x 1 20 SEM x x 1,5 20 SEM x 35 2 x x 1 20 SEM x 35 2 x x 1,5 20 SEM x 35 2 x 35 Dokończenie na następnej stronie 294 Katalog techniczny 2012 rozdział 9

25 Płaskie kolektory słoneczne TopSon F3-1 / F3-Q Wskazówki do doboru poszczególnych elementów systemu (c.d.) Przepływ: Low-Flow (50 l/h x kol), ANRO (45/55) 20 C Liczba kolektorów Długość przewodów Średnica przewodu Ø Grupa pompowa Zasobnik Naczynie wzbiorcze 2,5 bar solarnych m mm F3/F3-1 F3-Q x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 10 SEM x 1 20 SEM x 1 10 SEM x 1 10 SEM x 1 20 SEM x 1 20 SEM x 1 10 SEM x 1 20 SEM x 1 20 SEM x 1 10 SEM x 1 10 SEM x 35 2 x x 1 20 SEM x x 1 10 SEM x 35 2 x x 1 10 SEM x 35 2 x x 1 20 SEM x 35 2 x 35 Uwaga wszystkie zasobniki i podgrzewacze c.w.u. rozdział 6 Podgrzewacze pojemnościowe (boilery c.w.u.), bufory dla c.o. i c.w.u. Informacje dodatkowe Zalecane kąty pochylenia kolektorów Solarne przygotowanie cieplej wody 30 ± 5 Kombinacja solarnego przygotowanie ciepłej wody i solarnego wspomagania ogrzewania 45 ± 5 Solarne wspomaganie ogrzewania 55 ± 5 Maksymalne obciążenia od śniegu przy nachyleniu od 30 do 45 kolektorów płaskich TopSon F3-1/F3-Q TopSon F3-1/F3-Q bez zestawu odciążającego z zestawem odciążającym Maks. obciążenie płaskie 2.4 kn/m 2 4 kn/m 2 Katalog techniczny 2012 rozdział 9 295

26 Płaskie kolektory słoneczne TopSon F3-1 / F3-Q Wytyczne mocowania stelaż na dachu skośnym Wysokość budynku, powierzchnia nacisku i siła wiatru Siła wiatru Fw Wiatr > m >1m Wysokość budynku Powierzchnia nacisku wiatru Siła wiatru Fw m m N 0-8 2, , > 20 2,30 Wymagane obliczenia indywidualne wg DIN Minimalne odległości przy kilku kolektorach - stelaż na dachu skośnym h >1m 17 d1 δ Wymiar otworów h d >1m α Kolektory w ustawieniu pionowym Nachylenie dachu α Kąt dla zmiany δ Kąt nastawy do poziomu Wymiar otworu h Odległość d1 Odległość d cm cm cm (istniejący) (istniejący) (istniejący) (istniejący) Katalog techniczny 2012 rozdział 9

27 Płaskie kolektory słoneczne TopSon F3-1 / F3-Q Kolektory w ustawieniu poziomym Nachylenie dachu α Kąt dla zmiany δ Kąt nastawy do poziomu Wymiar otworu h Odległość d1 Odległość d cm cm cm (istniejący) (istniejący) (istniejący) (istniejący) Wytyczne mocowania na dachach płaskich Wysokość budynku, powierzchnia nacisku i siła wiatru Siła wiatru Wiatr Zabezpieczenie (ciężary) Wysokość budynku Powierzchnia nacisku wiatru Siła wiatru Fw Minimalne obciążenie na kolektor m m N kg 0-8 2, , > 20 2,30 Konieczne ind oblicz, wg DIN Minimalne odległości rzędów kolektorów h β 17 >1m d1 >1m d β Odległości między rzędami i kąty pochylenia dla kolektorów pionowych (dane Würzburg). Kąt montażu β Wys. otworów h Odległość d1 Odległość d cm cm cm (istnieje) (istnieje) Odległości między rzędami i kąty pochylenia dla kolektorów poziomych (dane Würzburg). Kąt montażu β Wys. otworów h Odległość d1 Odległość d cm cm cm (istnieje) (istnieje) Katalog techniczny 2012 rozdział 9 297

28 Płaskie kolektory słoneczne TopSon F3-1 / F3-Q Sugerowany dobór naczyń przeponowych Pojemność naczynia Liczba kolektorów 12 x 1 15 x 1 18 x 1 22 x 1 28 x 1,5 2 kolektory TopSon F3-1 l kolektory TopSon F3-1 l kolektory TopSon F3-1 l kolektorów TopSon F3-1 l kolektorów TopSon F3-1 l kolektorów TopSon F3-1 l kolektorów TopSon F3-1 l kolektorów TopSon F3-1 l Liczba kolektorów Pojemność naczynia 12 x 1 15 x 1 18 x 1 22 x 1 28 x 1,5 2 kolektory TopSon F3-Q l kolektory TopSon F3-Q l kolektory TopSon F3-Q l kolektorów TopSon F3-Q l kolektorów TopSon F3-Q l kolektorów TopSon F3-Q l kolektorów TopSon F3-Q l kolektorów TopSon F3-Q l Pola w kolorze szarym - zalecane. Wartości zostały obliczone dla maksymalnych wydatków pomp solarnych Wolf. 298 Katalog techniczny 2012 rozdział 9

29 Płaskie kolektory słoneczne TopSon F3-1 / F3-Q Dane techniczne kolektorów TopSon F3-1, TopSon F3-Q C C D A D A B B Kolektor TopSon F3-Q TopSon F3-1 Obudowa Głęboko tłoczona wanna z blachy Alu, odporność na wodę morską długość A mm Wymiary zewnętrzne szerokość B mm wysokość C mm zasilanie / powrót D mm Powierzchnia brutto wg. DIN m² 2,3 2,3 Powierzchnia czynna absorbera m² 2,0 2,0 Ciężar (pusty) kg Pojemność l 1,9 1,7 Absorber: miedź-miedź aluminium-miedź budowa meandryczna, wysokoselektywne pokrycie Tinox Szyba 3,2 mm bezpieczna szyba solarna, odporna na uderzenia* Izolacja wełna mineralna Przyłącza uszczelka płaska z nakrętką (gwint zewn.) G1 Kąt montażu 15 do do 90 Sprawność optyczna * % 81,9 80,4 Współczynnik straty ciepła a 1 * kj/(m² K) 3,312 3,235 Współczynnik straty ciepła a 2 * kj/(m² K) 0,0181 0,0117 Temperatura wrzenia * dopuszczalna temperatura pracy C Współczynnik promieniowania K 50 * % Pojemność cieplna C * kj/(m²k) 6,3 5,85 Maksymalne nadciśnienie bar Czynnik ANRO gotowy (45 pol-%) Zalecany przepływ l/h 75, możliwy: 30 do 90 x ilość kolektorów Strata ciśnienia przy 50 l/h * mbar Strata ciśnienia przy i 90 l/h * mbar Nr znaku rejestrowego 011-7S260F * Wartości wg EN UWAGA Wszelkie szczegóły montażu, podłączenia i uruchomienia znajdują się w stosownych instrukcjach. Aktualne ceny, patrz Wolf Cennik Technika Grzewcza i Solarna. Katalog techniczny 2012 rozdział 9 299

30 Próżniowy kolektor rurowy CRK Wysokowydajny próżniowy kolektor rurowy CRK (F = 2,28 m²) Informacje podstawowe i cechy kolektora próżniowego CRK Wysokowydajny próżniowy kolektor rurowy o powierzchni F=2,28 m² Cechy Wykonany z wysokiej jakości materiałów. Zastosowana próżnia stanowi doskonały izolator podczas pracy w okresach przejściowych. Zminimalizowane straty ciepła do otoczenia. Aluminiowy stelaż montażowy. Dopracowane rozwiązanie systemowe z optymalnie dopasowanymi do siebie częściami składowymi. Możliwy montaż na dachach skośnych i powierzchniach płaskich. Możliwość wymiany poszczególnych rur próżniowych podczas pracy, bez opróżniania kolektora (tzw. suche połączenie ). Możliwość zastosowania różnego typu pojemnościowych podgrzewaczy c.w.u. zależnie od przeznaczenia i rodzaju instalacji. Maksymalna temperatura pracy 272 C. Ciśnienie robocze do 10 bar. Spełnia wymagania znaku ochrony środowiska Błękitny Anioł. 300 Katalog techniczny 2012 rozdział 9

31 Próżniowy kolektor rurowy CRK Połączenia kolektorów CRK Możliwości połączeń Schemat możliwych połączeń kolektorów CRK Uwaga dla lepszego odpowietrzenia i dla wyrównania pól kolektorów na wyjściu zasilania montować zawór kulowy odcinający (poz. 1) nr art Katalog techniczny 2012 rozdział 9 301

32 Próżniowy kolektor rurowy CRK Kolektor CRK i jego wyposażenie Kolektor CRK Typ Nr art. Próżniowy kolektor rurowy CRK Wyposażenie dodatkowe kolektora CRK Artykuł Zestawy podłączeniowe dla CRK. W komplecie: 2 śrubunki 90, 2 redukcje z 15 mm na 12 mm, 2 dławiki mocujące 15 mm i 2 dławiki mocujące 12 mm. Nr art Elastyczny zestaw podłączeniowy dla CRK. W komplecie: 2 elastyczne przewody (dł. 1 m), 4 przelotowe śrubunki, 2 redukcje z 15 mm na 12 mm, 2 dławiki mocujące 15 mm i 2 dławiki mocujące 12 mm Zawór odcinający CRK dla prawidłowych przepływów w kolektorze. W komplecie: zawór odcinający (temperatura do 400 C) i 2 uszczelki 15 mm z mufą Zestaw montażowy CRK ze stali szlachetnej/aluminium do optymalizacji odzysku energii dla wszystkich zestawów montażowych nadachowych dla kolektorów CRK. W komplecie: 2 profile, 2 wsporniki i osprzęt montażowy Katalog techniczny 2012 rozdział 9

33 Próżniowy kolektor rurowy CRK Zestawy montażowe dla dachów skośnych/płaskich Artykuł Zestaw montażowy nadachowy dla 1 kolektora CRK na dachówce ceramicznej ze stali szlachetnej/aluminium, ustawiana wysokość. W komplecie: 2 szyny montażowe, zaczepy, 4 obejmy na dachówce ceramicznej oraz osprzęt montażowy. Zestaw montażowy nadachowy dla 1 kolektora CRK na dachu z łupka ze stali szlachetnej/aluminium. W komplecie: 2 szyny montażowe, zaczepy, 4 obejmy na dachu z łupka oraz osprzęt montażowy. Zestaw montażowy nadachowy dla 1 kolektora CRK na blasze falistej ze stali szlachetnej/aluminium. W komplecie: 2 szyny montażowe, zaczepy, 4 śrub zaczepowych na blachodachówce oraz osprzęt montażowy. Zestaw montażowy dla kolektorów CRK z ocynkowanej stali/aluminium do montażu kolektorów na powierzchni płaskiej lub na ścianie. W komplecie: 2 trójkąty nastawialne z szyną montażową, zaczepy i osprzęt montażowy 45 Nr art / Zestaw przyłączeniowy CRK do optycznego połączenia 2 kolektorów CRK. W komplecie: 1 pokrywa, 1 izolacja, 1 złączka przyłączeniowa oraz osprzęt montażowy Katalog techniczny 2012 rozdział 9 303

34 Próżniowy kolektor rurowy CRK Dane i wskazówki projektowe kolektora CRK Moc kolektora CRK12 [W] zależnie od mocy promieniowania ϑ m ϑ a [K] Moc promieniowania 400 W/m W/m W/m 2 m - medium, a - zewnętrzna Straty ciśnienia dla kolektora CRK12 (czynnik grzewczy Tyfokor w temperaturze 40 C) Strata ciśnienia [mbar] CRK-12 Przepływ [l/min] Wielkości do doboru powierzchni kolektorów (powierzchni promieniowania) do wielkości zasobników w budownictwie mieszkaniowym (dotyczy: Würzburg, Niemcy, dla Warszawy -10%) Ilość Tylko c.w.u. Podgrzewanie c.w.u. i częściowe ogrzewanie osób Zalecana pow. promieniowania Zalecana wielkość zasobnika Wolf Wielkość zasobnika Wolf Zalecana pow. promieniowania Zalecana wielkość zasobnika Wielkość zasobnika Wolf m 2 l l m 2 l l 1 2, ,0 240 X 2 3, ,0 400 X 3 4, ,0 560 X 4 5, ,0 720 X 5 6, /500 10, , , / , , , , , , , , , / , , , , , Katalog techniczny 2012 rozdział 9

35 Próżniowy kolektor rurowy CRK Wielkości do doboru powierzchni kolektorów (powierzchni promieniowania) do podgrzewania basenów (dotyczy: Würzburg, Niemcy, dla Warszawy -10%) Podgrzewanie basenu w hali, 24 C Podgrzewanie basenu na powietrzu, 24 C z przykryciem bez przykrycia z przykryciem bez przykrycia m 2 powierzchni kolektorów / m 2 powierzchni basenu 0,2 0, ,5 Przy małym zużyciu wody wskaźniki można zmniejszyć o 25%, przy dużym zwiększyć o 25%. Wytyczne do doboru średnic rurociągów Uwaga Zalecany przepływ (l/h)/m² powierzchni kolektora dla instalacji mniejszych, tabela j/n. Możliwe połączenie w szeregu kolektorów o powierzchni < 9 m² (przepływ High flow). Zalecany przepływ (l/h)/m² powierzchni kolektora dla instalacji większych, tabela j/n. Możliwe połączenie w szeregu kolektorów o powierzchni < 15 m² (przepływ Low flow). Zalecana prędkość przepływu 0,3 0,5 m/s, < 1 m/s. High-flow Pow. kolektora m Strumień l/min 1,5 3 3,5 4 Rura miedziana Wymiar 12 x 1 15 x 1 18 x 1 18 x 1 Low-flow Pow. kolektora m Strumień l/min ,5 2 2, Rura miedziana Wymiar 12 x 1 12 x 1 12 x 1 15 x 1 15 x 1 15 x 1 18 x 1 Wymiary średnic rur odnoszą się do maksymalnej długości rur 2 x 20 m rury miedzianej i średnich strat ciśnienia na wymienniku zasobnika c.w.u. Katalog techniczny 2012 rozdział 9 305

36 Próżniowy kolektor rurowy CRK Wytyczne mocowania montaż na dachu skośnym Zapotrzebowanie miejsca do montażu na dachu skośnym (jedno- i dwurzędowe pole kolektorów) D C C B A Szerokość montażowa dla pojedynczego rzędu kolektorów Ilość kolektorów Wymiar A Wymiar B m m 1 1,40 1,64 2 2,80 1,64 3 4,20 1,64 4 5,60 1,64 5 7,00 1,64 6 8,40 1,64 Szerokość montażowa dla dwurzędowego pola kolektorów Ilość kolektorów Wymiar A Wymiar B m m 2 1,40 3,35 4 2,80 3,35 6 4,20 3,35 8 5,60 3, ,00 3, ,40 3, Katalog techniczny 2012 rozdział 9

37 Próżniowy kolektor rurowy CRK Wytyczne mocowania montaż na dachu płaskim Zapotrzebowanie miejsca na dachu płaskim C A B Ilość Wymiar A Wymiar B 30 Wymiar B 45 Wymiar C 30 Wymiar C 45 kolektorów m m m m m 1 1,40 1,44 1,20 1,04 1,35 2 2,80 1,44 1,20 1,04 1,35 3 4,20 1,44 1,20 1,04 1,35 4 5,60 1,44 1,20 1,04 1,35 5 7,00 1,44 1,20 1,04 1,35 6 8,40 1,44 1,20 1,04 1,35 Mocowanie do powierzchni płaskich poprzez obciążanie stelaża C A C B Wymiar A Wymiar B 30 Wymiar B 45 Wymiar C 30 Wymiar C 45 mm mm mm mm mm Mocowanie do powierzchni płaskich wysokość budynku do 8 m Ilość ram kątowych Kąt ramy Zalecany ciężar płyty przedniej Zalecany ciężar płyty tylnej kg 75 kg kg 75 kg Mocowanie do powierzchni płaskich wysokość budynku do 20 m Ilość ram kątowych Kąt ramy Zalecany ciężar płyty przedniej Zalecany ciężar płyty tylnej kg 112 kg kg 112 kg Katalog techniczny 2012 rozdział 9 307

38 Próżniowy kolektor rurowy CRK Wolny odstęp pomiędzy kolektorami, dla dwu lub więcejrzędowego pola kolektorów 17,05 wolny odstęp Rodzaj wykorzystania Ciepła woda Ciepła woda Ciepła woda i ogrzewanie Główny czas wykorzystania Od maja do sierpnia Od kwietnia do września Od marca do października Wolny odstęp 30 Wolny odstęp 45 m m 2,6 nie zalecane nie zalecane 3,1 nie zalecane 4,0 Wytyczne mocowania montaż na fasadzie Zapotrzebowanie miejsca do montażu na fasadzie (jedno- i dwurzędowe pole kolektorów) B A Szerokość montażowa dla pojedynczego rzędu kolektorów Ilość kolektorów Wymiar A Wymiar B m m 1 1,40 1,64 2 2,80 1,64 3 4,20 1,64 4 5,60 1,64 5 7,00 1,64 6 8,40 1,64 Szerokość montażowa dla dwurzędowego pola kolektorów Ilość kolektorów Wymiar A Wymiar B m m 2 1,40 3,35 4 2,80 3,35 6 4,20 3,35 8 5,60 3, ,00 3, ,40 3, Katalog techniczny 2012 rozdział 9
