1 Oprawy Oświetleniowe Program Podstawowy

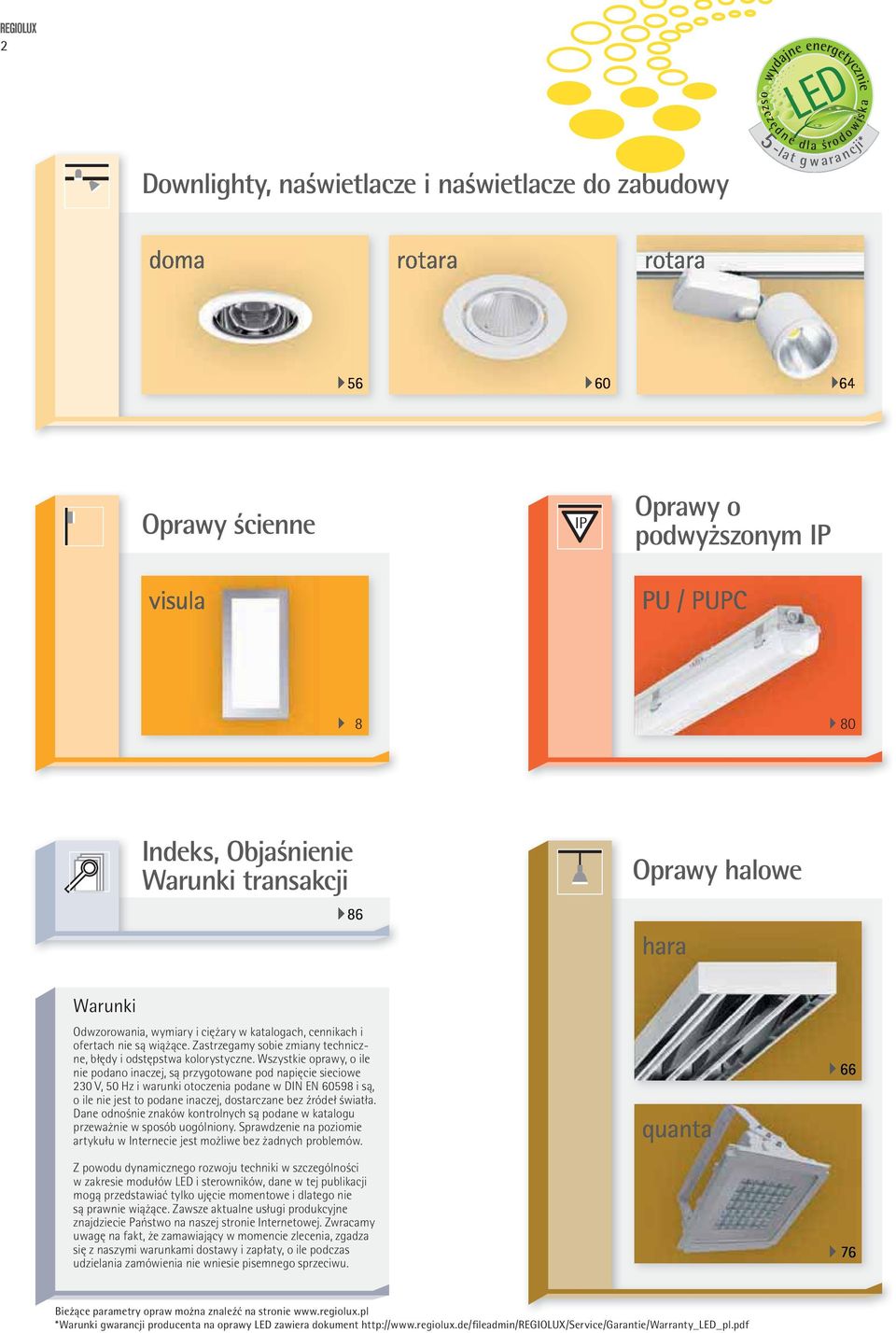

2 wydajne energetycznie 2 o sz c z ę d n e dla śro d o w isk a 5 -lat g w ara n cji* Downlighty, naświetlacze i naświetlacze do zabudowy doma rotara rotara Oprawy ścienne visula Oprawy o podwyższonym IP PU / PUPC 8 80 Indeks, Objaśnienie Warunki transakcji 86 Oprawy halowe hara Warunki Odwzorowania, wymiary i ciężary w katalogach, cennikach i ofertach nie są wiążące. Zastrzegamy sobie zmiany techniczne, błędy i odstępstwa kolorystyczne. Wszystkie oprawy, o ile nie podano inaczej, są przygotowane pod napięcie sieciowe 230 V, 50 Hz i warunki otoczenia podane w DIN EN i są, o ile nie jest to podane inaczej, dostarczane bez źródeł światła. Dane odnośnie znaków kontrolnych są podane w katalogu przeważnie w sposób uogólniony. Sprawdzenie na poziomie artykułu w Internecie jest możliwe bez żadnych problemów. Z powodu dynamicznego rozwoju techniki w szczególności w zakresie modułów LED i sterowników, dane w tej publikacji mogą przedstawiać tylko ujęcie momentowe i dlatego nie są prawnie wiążące. Zawsze aktualne usługi produkcyjne znajdziecie Państwo na naszej stronie Internetowej. Zwracamy uwagę na fakt, że zamawiający w momencie zlecenia, zgadza się z naszymi warunkami dostawy i zapłaty, o ile podczas udzielania zamówienia nie wniesie pisemnego sprzeciwu. quanta Bieżące parametry opraw można znaleźć na stronie *Warunki gwarancji producenta na oprawy LED zawiera dokument

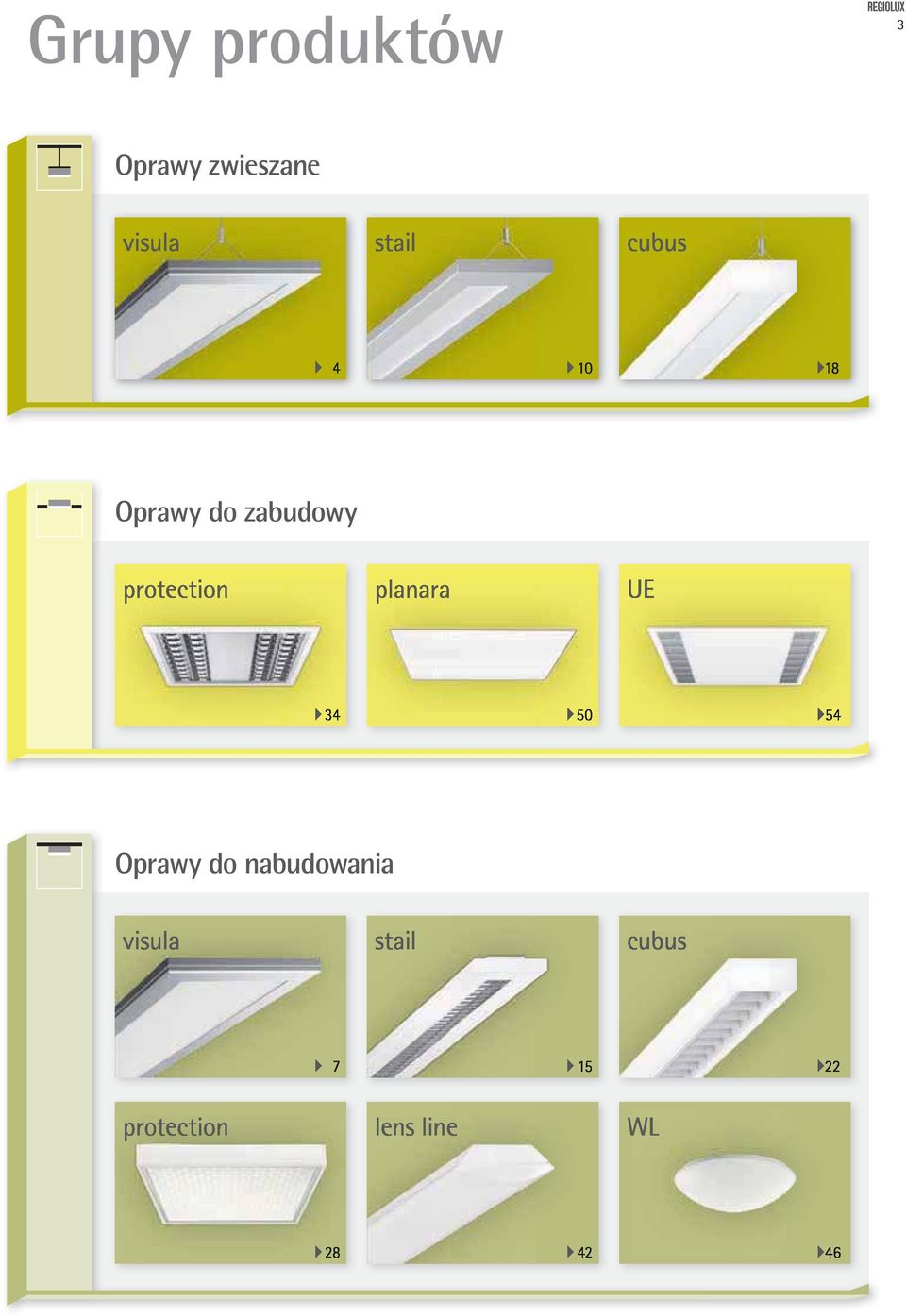

3 Grupy produktów 3 Oprawy zwieszane visula stail cubus Oprawy do zabudowy protection planara UE Oprawy do nabudowania visula stail cubus protection lens line WL

4 4

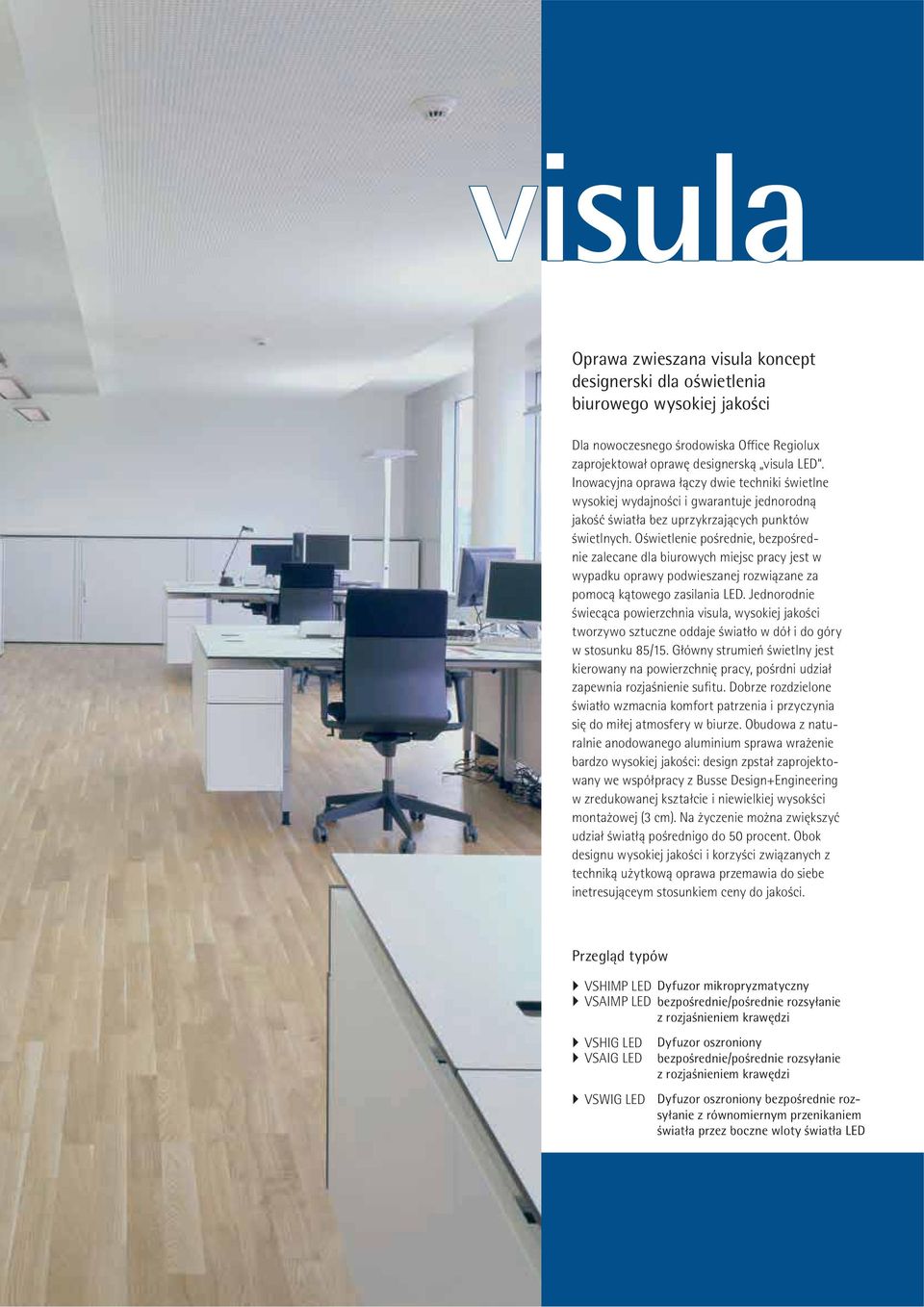

5 5 visula Oprawa zwieszana visula koncept designerski dla oświetlenia biurowego wysokiej jakości Dla nowoczesnego środowiska Office Regiolux zaprojektował oprawę designerską visula LED. Inowacyjna oprawa łączy dwie techniki świetlne wysokiej wydajności i gwarantuje jednorodną jakość światła bez uprzykrzających punktów świetlnych. Oświetlenie pośrednie, bezpośrednie zalecane dla biurowych miejsc pracy jest w wypadku oprawy podwieszanej rozwiązane za pomocą kątowego zasilania LED. Jednorodnie świecąca powierzchnia visula, wysokiej jakości tworzywo sztuczne oddaje światło w dół i do góry w stosunku 85/15. Główny strumień świetlny jest kierowany na powierzchnię pracy, pośrdni udział zapewnia rozjaśnienie sufitu. Dobrze rozdzielone światło wzmacnia komfort patrzenia i przyczynia się do miłej atmosfery w biurze. Obudowa z naturalnie anodowanego aluminium sprawa wrażenie bardzo wysokiej jakości: design zpstał zaprojektowany we współpracy z Busse Design+Engineering w zredukowanej kształcie i niewielkiej wysokści montażowej (3 cm). Na życzenie można zwiększyć udział światłą pośrednigo do 50 procent. Obok designu wysokiej jakości i korzyści związanych z techniką użytkową oprawa przemawia do siebe inetresująceym stosunkiem ceny do jakości. Przegląd typów VSHIMP LED Dyfuzor mikropryzmatyczny VSAIMP LED bezpośrednie/pośrednie rozsyłanie z rozjaśnieniem krawędzi VSHIG LED VSAIG LED Dyfuzor oszroniony bezpośrednie/pośrednie rozsyłanie z rozjaśnieniem krawędzi VSWIG LED Dyfuzor oszroniony bezpośrednie rozsyłanie z równomiernym przenikaniem światła przez boczne wloty światła LED

6 6 visula Oprawy zwieszane visula-vshimp LED aen L s fi1ip 20 Obudowa w kształcie ekstremalnie płaskiego prostopadłościanu z krawędzią na obwodzie do powierzchni wylotu światła. Z rozjaśnieniem krawędzi Dyfuzor mikropryzmatyczny Bezpośrednie/pośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 3000 cd/m2 UGR q/l 18,1 / 18,2 LED 50000h L80/B10 Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor mikropryzmatyczny bezpośrednie/pośrednie rozsyłanie z rozjaśnieniem krawędzi visula-vshimp/1200 Incl. LED 4900lm ET aen 1199x330x ET DALI aen 1199x330x visula-vshimp/1500 Incl. LED 6100lm ET aen 1480x330x ET DALI aen 1480x330x ET M5S5 DALI aen 1480x330x visula-vshig LED aen sfi1ip 20 Obudowa w kształcie ekstremalnie płaskiego prostopadłościanu z krawędzią na obwodzie do powierzchni wylotu światła. Z rozjaśnieniem krawędzi Dyfuzor oszroniony Bezpośrednie/pośrednie rozsyłanie UGR q/l 20,2 / 20,0 LED 50000h L80/B10 L Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor oszroniony bezpośrednie/pośrednie rozsyłanie z rozjaśnieniem krawędzi visula-vshig/1200 Incl. LED 4900lm ET aen 1199x330x ET DALI aen 1199x330x visula-vshig/1500 Incl. LED 6100lm ET aen 1480x330x ET DALI aen 1480x330x LC-OM MASTER REMOTE LC-OM USER REMOTE Akcesoria, części zamienne Typ Szczegóły Nr artykułu LC-OM MASTER REMOTE PC KIT Pilot do obsługi systemu sterowania oświetleniem DALIeco (M5S5) LC-OM USER REMOTE Pilot do obsługi systemu sterowania oświetleniem DALIeco (M5S5) Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

7 visula Oprawy do nabudowania 7 visula-vsaimp LED aen L s fi1ip 20 Prostokątny Z równomiernym przenikaniem światła przez boczne wloty światła LED Dyfuzor mikropryzmatyczny Bezpośrednie/pośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 3000 cd/m2 UGR q/l 18,1 / 18,2 LED 50000h L80/B10 Wskazówka dotycząca akcesoriów: Klipsy mocujące do łatwego montażu podstropowego znajdują się w zestawie. Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor mikropryzmatyczny bezpośrednie rozsyłanie z równomiernym przenikaniem światła przez boczne wloty światła LED visula-vsaimp/1200 Incl. LED 4900lm ET aen 1199x330x ET DALI aen 1199x330x visula-vsaimp/1500 Incl. LED 6100lm ET aen 1480x330x ET DALI aen 1480x330x ET M5S5 DALI aen 1480x330x visula-vsaig LED aen sfi1ip 20 Prostokątny Z równomiernym przenikaniem światła przez boczne wloty światła LED Dyfuzor oszroniony Bezpośrednie rozsyłanie UGR q/l 20,2 / 20,0 LED 50000h L80/B10 L Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor oszroniony bezpośrednie rozsyłanie z równomiernym przenikaniem światła przez boczne wloty światła LED visula-vsaig/1200 Incl. LED 4900lm ET aen 1199x330x ET DALI aen 1199x330x visula-vsaig/1500 Incl. LED 6100lm ET aen 1480x330x ET DALI aen 1480x330x LC-OM MASTER REMOTE LC-OM USER REMOTE Akcesoria, części zamienne Typ Szczegóły Nr artykułu LC-OM MASTER REMOTE PC KIT Pilot do obsługi systemu sterowania oświetleniem DALIeco (M5S5) LC-OM USER REMOTE Pilot do obsługi systemu sterowania oświetleniem DALIeco (M5S5) Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

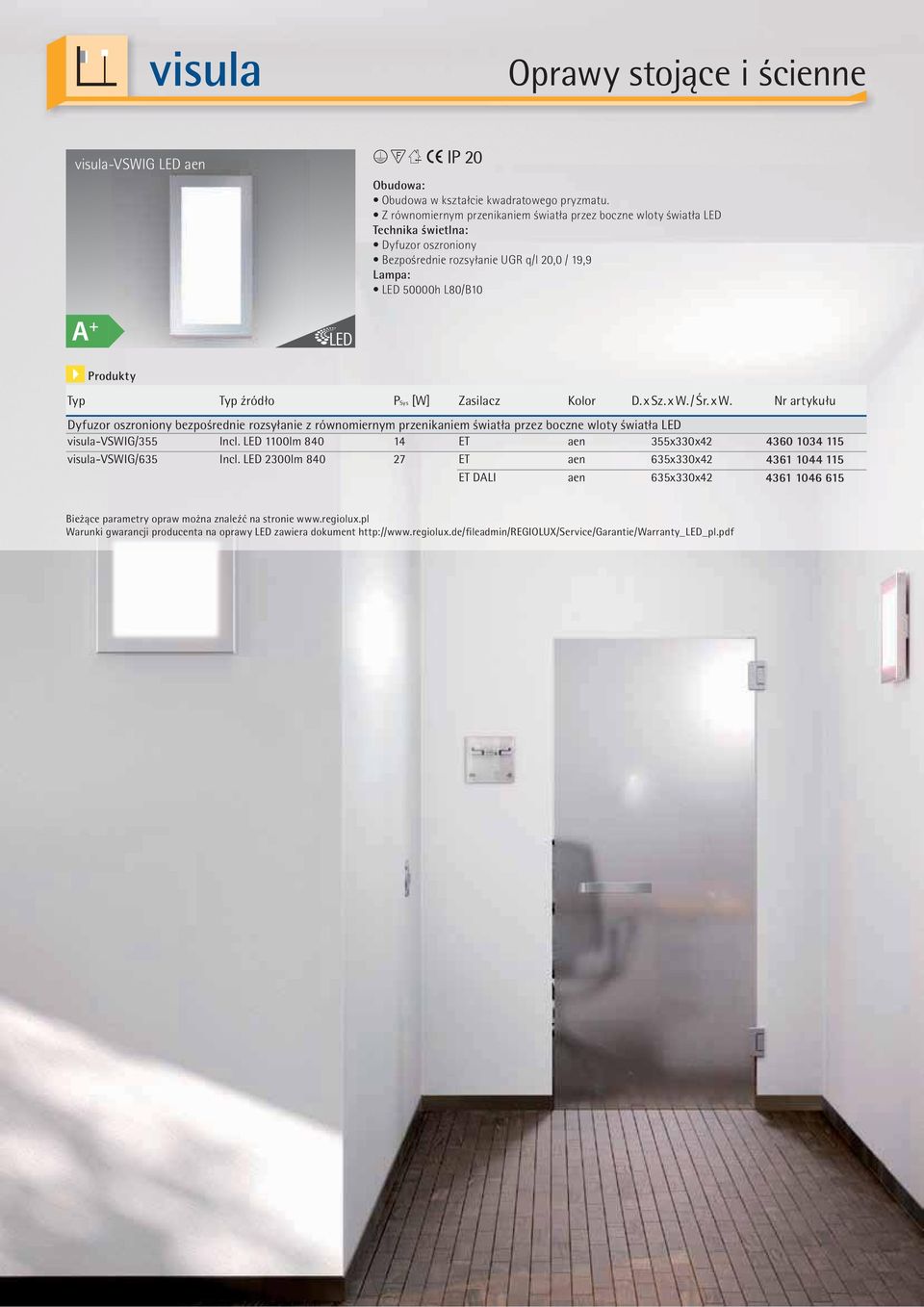

8 8 visula Oprawy stojące i ścienne visula-vswig LED aen sfi1ip 20 Obudowa w kształcie kwadratowego pryzmatu. Z równomiernym przenikaniem światła przez boczne wloty światła LED Dyfuzor oszroniony Bezpośrednie rozsyłanie UGR q/l 20,0 / 19,9 LED 50000h L80/B10 L Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor oszroniony bezpośrednie rozsyłanie z równomiernym przenikaniem światła przez boczne wloty światła LED visula-vswig/355 Incl. LED 1100lm ET aen 355x330x visula-vswig/635 Incl. LED 2300lm ET aen 635x330x ET DALI aen 635x330x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

9 9

10 10

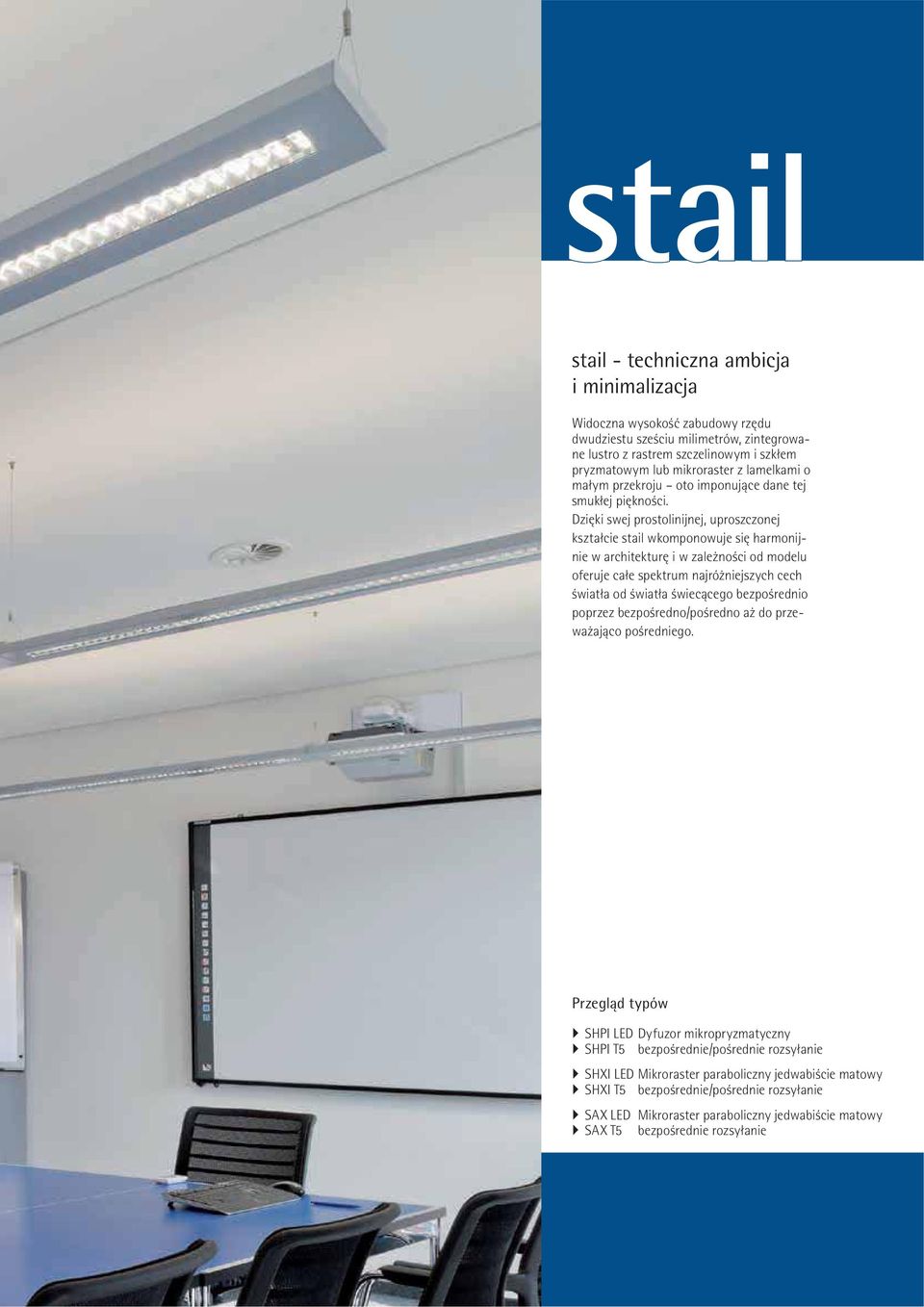

11 11 stail stail - techniczna ambicja i minimalizacja Widoczna wysokość zabudowy rzędu dwudziestu sześciu milimetrów, zintegrowane lustro z rastrem szczelinowym i szkłem pryzmatowym lub mikroraster z lamelkami o małym przekroju oto imponujące dane tej smukłej piękności. Dzięki swej prostolinijnej, uproszczonej kształcie stail wkomponowuje się harmonijnie w architekturę i w zależności od modelu oferuje całe spektrum najróżniejszych cech światła od światła świecącego bezpośrednio poprzez bezpośredno/pośredno aż do przeważająco pośredniego. Przegląd typów SHPI LED SHPI T5 Dyfuzor mikropryzmatyczny bezpośrednie/pośrednie rozsyłanie SHXI LED Mikroraster paraboliczny jedwabiście matowy SHXI T5 bezpośrednie/pośrednie rozsyłanie SAX LED SAX T5 Mikroraster paraboliczny jedwabiście matowy bezpośrednie rozsyłanie

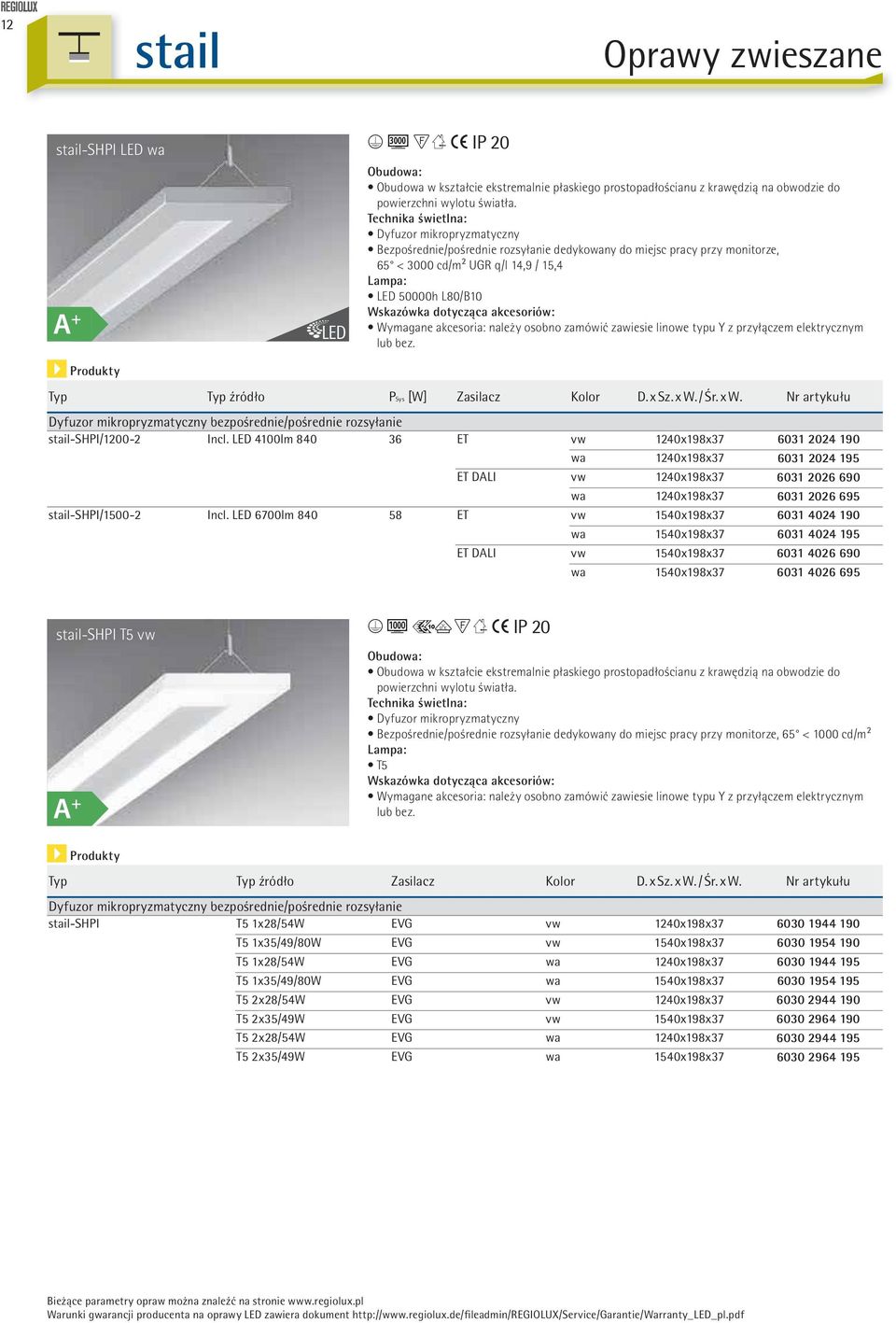

12 12 stail Oprawy zwieszane stail-shpi LED wa L s fi1ip 20 Obudowa w kształcie ekstremalnie płaskiego prostopadłościanu z krawędzią na obwodzie do powierzchni wylotu światła. Dyfuzor mikropryzmatyczny Bezpośrednie/pośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 3000 cd/m2 UGR q/l 14,9 / 15,4 LED 50000h L80/B10 Wskazówka dotycząca akcesoriów: Wymagane akcesoria: należy osobno zamówić zawiesie linowe typu Y z przyłączem elektrycznym lub bez. Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor mikropryzmatyczny bezpośrednie/pośrednie rozsyłanie stail-shpi/ Incl. LED 4100lm ET vw 1240x198x wa 1240x198x ET DALI vw 1240x198x wa 1240x198x stail-shpi/ Incl. LED 6700lm ET vw 1540x198x wa 1540x198x ET DALI vw 1540x198x wa 1540x198x stail-shpi T5 vw sß=fi1ip 20 Obudowa w kształcie ekstremalnie płaskiego prostopadłościanu z krawędzią na obwodzie do powierzchni wylotu światła. Dyfuzor mikropryzmatyczny Bezpośrednie/pośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 1000 cd/m2 T5 Wskazówka dotycząca akcesoriów: Wymagane akcesoria: należy osobno zamówić zawiesie linowe typu Y z przyłączem elektrycznym lub bez. Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor mikropryzmatyczny bezpośrednie/pośrednie rozsyłanie stail-shpi T5 1x28/54W EVG vw 1240x198x T5 1x35/49/80W EVG vw 1540x198x T5 1x28/54W EVG wa 1240x198x T5 1x35/49/80W EVG wa 1540x198x T5 2x28/54W EVG vw 1240x198x T5 2x35/49W EVG vw 1540x198x T5 2x28/54W EVG wa 1240x198x T5 2x35/49W EVG wa 1540x198x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

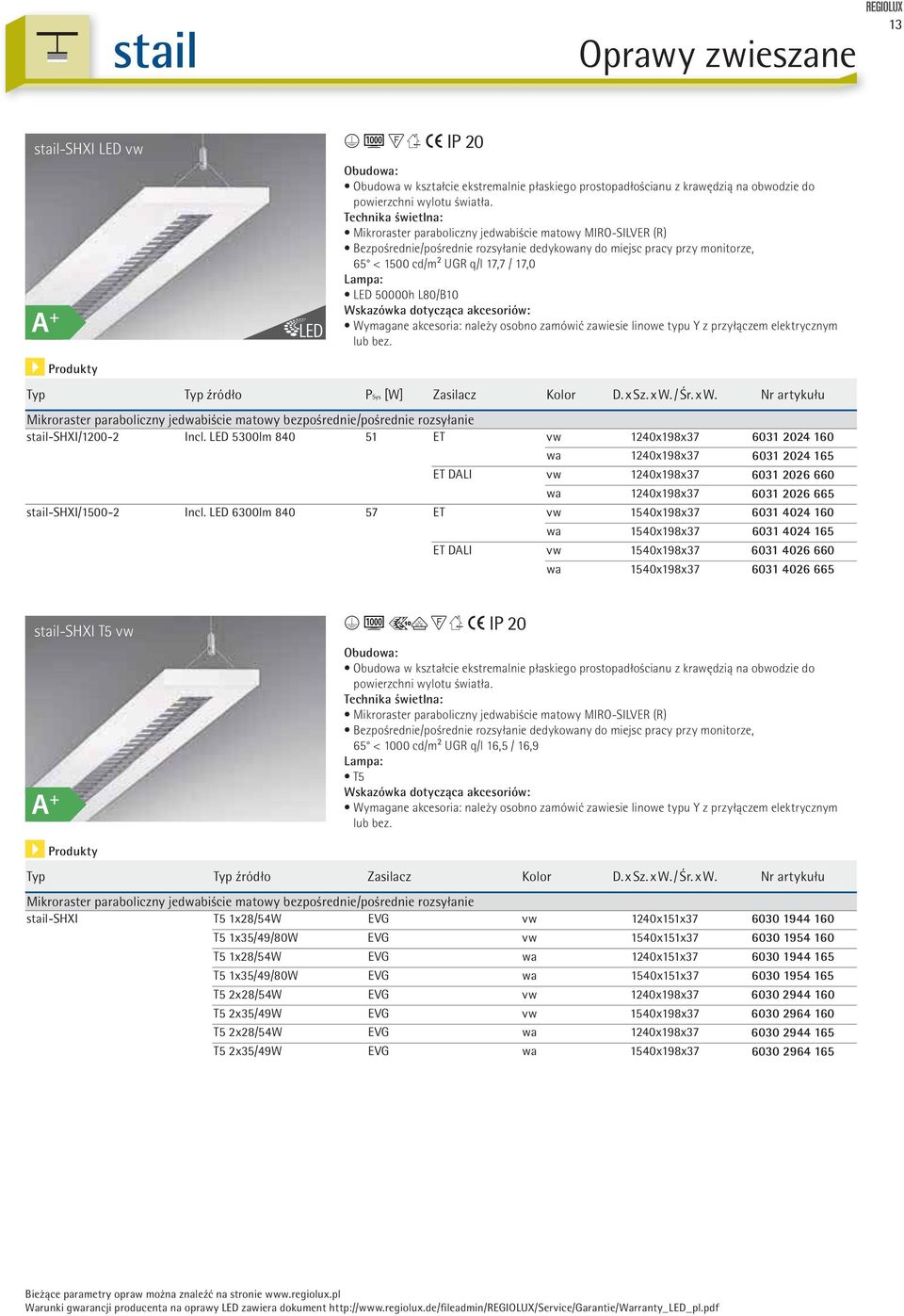

13 stail Oprawy zwieszane 13 stail-shxi LED vw L sßfi1ip 20 Obudowa w kształcie ekstremalnie płaskiego prostopadłościanu z krawędzią na obwodzie do powierzchni wylotu światła. Mikroraster paraboliczny jedwabiście matowy MIRO-SILVER (R) Bezpośrednie/pośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 1500 cd/m2 UGR q/l 17,7 / 17,0 LED 50000h L80/B10 Wskazówka dotycząca akcesoriów: Wymagane akcesoria: należy osobno zamówić zawiesie linowe typu Y z przyłączem elektrycznym lub bez. Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Mikroraster paraboliczny jedwabiście matowy bezpośrednie/pośrednie rozsyłanie stail-shxi/ Incl. LED 5300lm ET vw 1240x198x wa 1240x198x ET DALI vw 1240x198x wa 1240x198x stail-shxi/ Incl. LED 6300lm ET vw 1540x198x wa 1540x198x ET DALI vw 1540x198x wa 1540x198x stail-shxi T5 vw sß=fi1ip 20 Obudowa w kształcie ekstremalnie płaskiego prostopadłościanu z krawędzią na obwodzie do powierzchni wylotu światła. Mikroraster paraboliczny jedwabiście matowy MIRO-SILVER (R) Bezpośrednie/pośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 1000 cd/m2 UGR q/l 16,5 / 16,9 T5 Wskazówka dotycząca akcesoriów: Wymagane akcesoria: należy osobno zamówić zawiesie linowe typu Y z przyłączem elektrycznym lub bez. Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Mikroraster paraboliczny jedwabiście matowy bezpośrednie/pośrednie rozsyłanie stail-shxi T5 1x28/54W EVG vw 1240x151x T5 1x35/49/80W EVG vw 1540x151x T5 1x28/54W EVG wa 1240x151x T5 1x35/49/80W EVG wa 1540x151x T5 2x28/54W EVG vw 1240x198x T5 2x35/49W EVG vw 1540x198x T5 2x28/54W EVG wa 1240x198x T5 2x35/49W EVG wa 1540x198x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

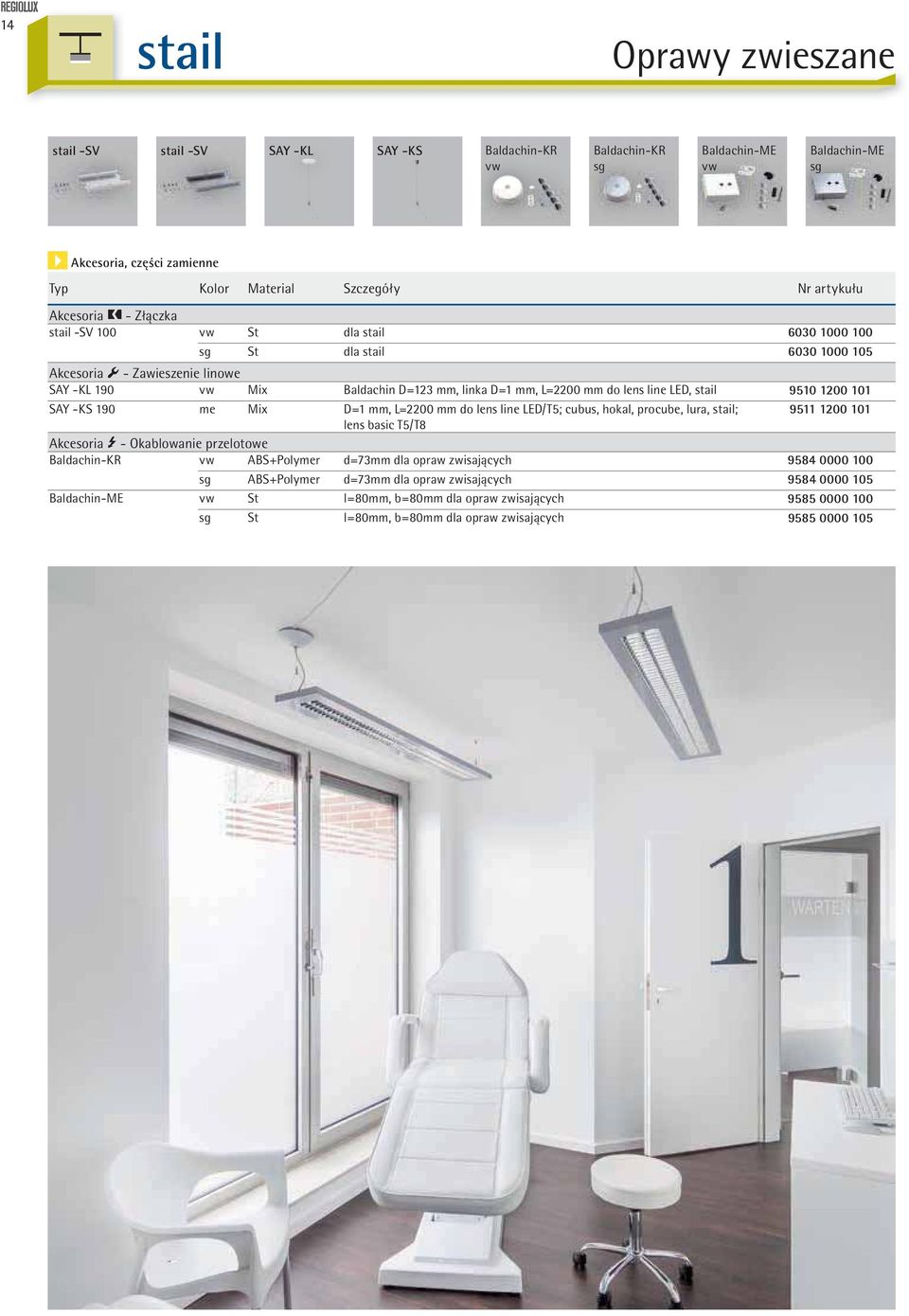

14 14 stail Oprawy zwieszane stail -SV stail -SV SAY -KL SAY -KS Baldachin-KR vw Baldachin-KR sg Baldachin-ME vw Baldachin-ME sg Akcesoria, części zamienne Typ Kolor Material Szczegóły Nr artykułu Akcesoria C - Złączka stail -SV 100 vw St dla stail sg St dla stail Akcesoria Y - Zawieszenie linowe SAY -KL 190 vw Mix Baldachin D=123 mm, linka D=1 mm, L=2200 mm do lens line LED, stail SAY -KS 190 me Mix D=1 mm, L=2200 mm do lens line LED/T5; cubus, hokal, procube, lura, stail; lens basic T5/T8 Akcesoria x - Okablowanie przelotowe Baldachin-KR vw ABS+Polymer d=73mm dla opraw zwisających sg ABS+Polymer d=73mm dla opraw zwisających Baldachin-ME vw St l=80mm, b=80mm dla opraw zwisających sg St l=80mm, b=80mm dla opraw zwisających

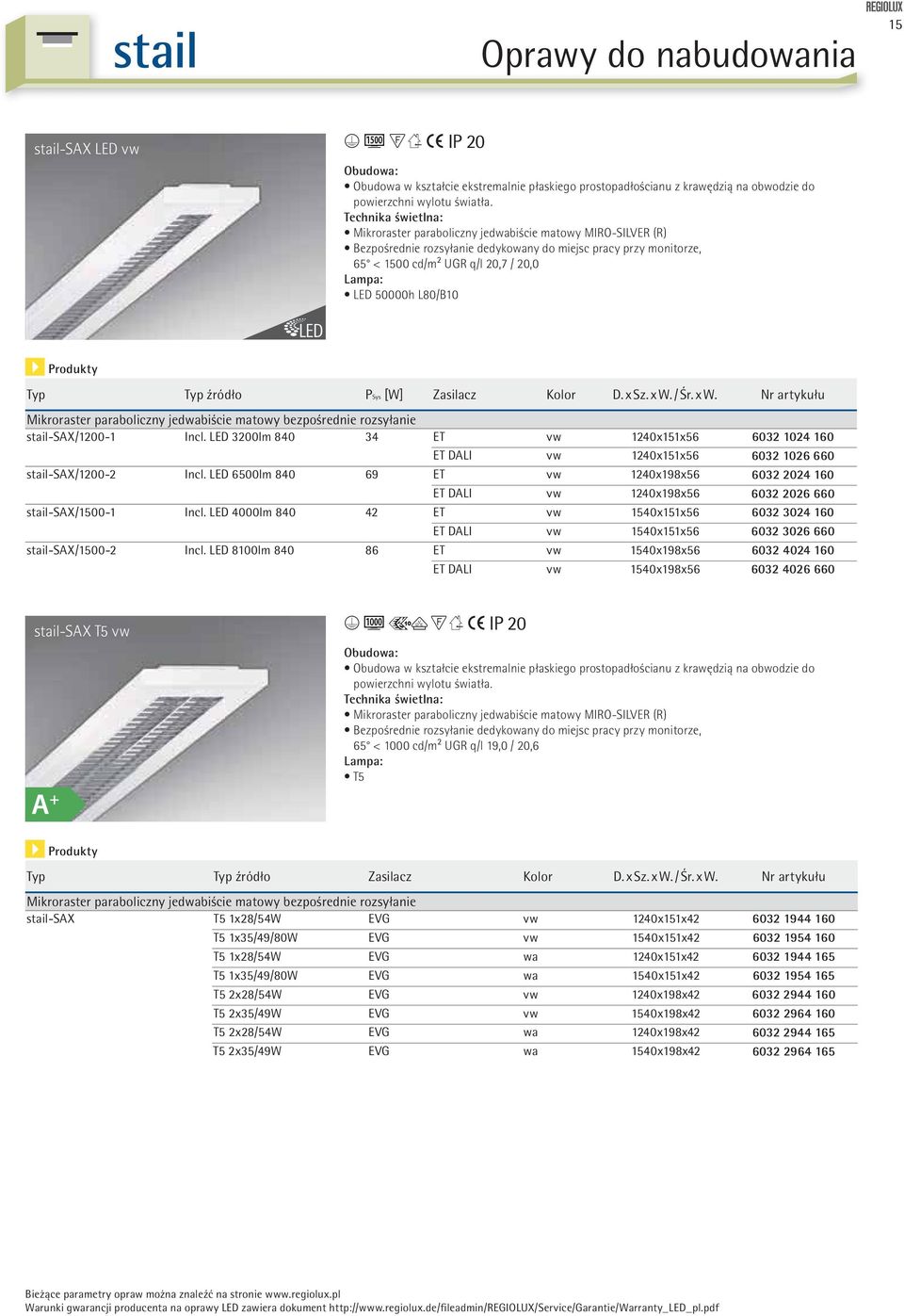

15 stail Oprawy do nabudowania 15 stail-sax LED vw s?fi1ip 20 Obudowa w kształcie ekstremalnie płaskiego prostopadłościanu z krawędzią na obwodzie do powierzchni wylotu światła. Mikroraster paraboliczny jedwabiście matowy MIRO-SILVER (R) Bezpośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 1500 cd/m2 UGR q/l 20,7 / 20,0 LED 50000h L80/B10 L Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Mikroraster paraboliczny jedwabiście matowy bezpośrednie rozsyłanie stail-sax/ Incl. LED 3200lm ET vw 1240x151x ET DALI vw 1240x151x stail-sax/ Incl. LED 6500lm ET vw 1240x198x ET DALI vw 1240x198x stail-sax/ Incl. LED 4000lm ET vw 1540x151x ET DALI vw 1540x151x stail-sax/ Incl. LED 8100lm ET vw 1540x198x ET DALI vw 1540x198x stail-sax T5 vw sß=fi1ip 20 Obudowa w kształcie ekstremalnie płaskiego prostopadłościanu z krawędzią na obwodzie do powierzchni wylotu światła. Mikroraster paraboliczny jedwabiście matowy MIRO-SILVER (R) Bezpośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 1000 cd/m2 UGR q/l 19,0 / 20,6 T5 Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Mikroraster paraboliczny jedwabiście matowy bezpośrednie rozsyłanie stail-sax T5 1x28/54W EVG vw 1240x151x T5 1x35/49/80W EVG vw 1540x151x T5 1x28/54W EVG wa 1240x151x T5 1x35/49/80W EVG wa 1540x151x T5 2x28/54W EVG vw 1240x198x T5 2x35/49W EVG vw 1540x198x T5 2x28/54W EVG wa 1240x198x T5 2x35/49W EVG wa 1540x198x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

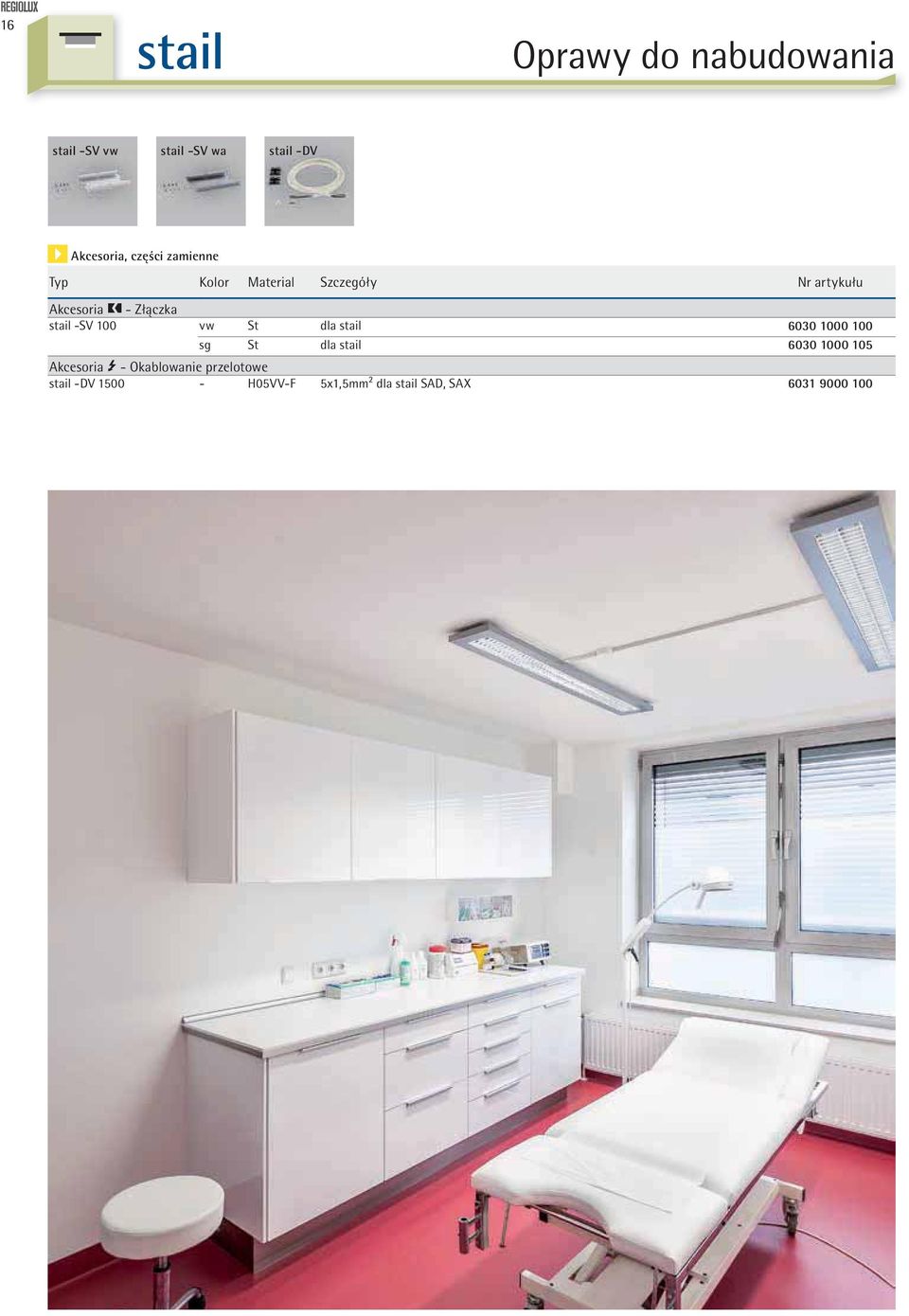

16 16 stail Oprawy do nabudowania stail -SV vw stail -SV wa stail -DV Akcesoria, części zamienne Typ Kolor Material Szczegóły Nr artykułu Akcesoria C - Złączka stail -SV 100 vw St dla stail sg St dla stail Akcesoria x - Okablowanie przelotowe stail -DV H05VV-F 5x1,5mm2 dla stail SAD, SAX

17 17

18 18

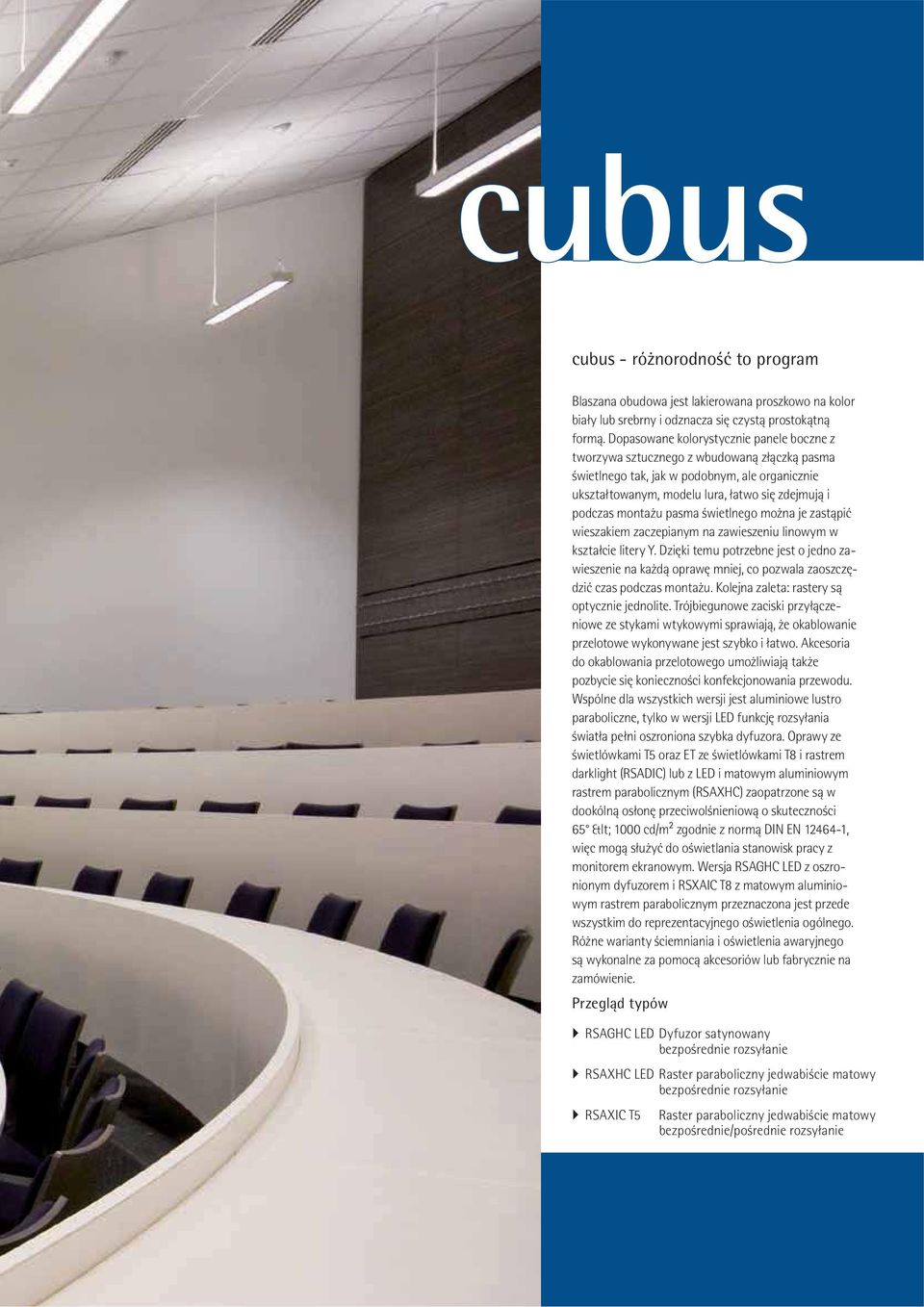

19 19 cubus cubus - różnorodność to program Blaszana obudowa jest lakierowana proszkowo na kolor biały lub srebrny i odznacza się czystą prostokątną formą. Dopasowane kolorystycznie panele boczne z tworzywa sztucznego z wbudowaną złączką pasma świetlnego tak, jak w podobnym, ale organicznie ukształtowanym, modelu lura, łatwo się zdejmują i podczas montażu pasma świetlnego można je zastąpić wieszakiem zaczepianym na zawieszeniu linowym w kształcie litery Y. Dzięki temu potrzebne jest o jedno zawieszenie na każdą oprawę mniej, co pozwala zaoszczędzić czas podczas montażu. Kolejna zaleta: rastery są optycznie jednolite. Trójbiegunowe zaciski przyłączeniowe ze stykami wtykowymi sprawiają, że okablowanie przelotowe wykonywane jest szybko i łatwo. Akcesoria do okablowania przelotowego umożliwiają także pozbycie się konieczności konfekcjonowania przewodu. Wspólne dla wszystkich wersji jest aluminiowe lustro paraboliczne, tylko w wersji LED funkcję rozsyłania światła pełni oszroniona szybka dyfuzora. Oprawy ze świetlówkami T5 oraz ET ze świetlówkami T8 i rastrem darklight (RSADIC) lub z LED i matowym aluminiowym rastrem parabolicznym (RSAXHC) zaopatrzone są w dookólną osłonę przeciwolśnieniową o skuteczności 65 < 1000 cd/m2 zgodnie z normą DIN EN , więc mogą służyć do oświetlania stanowisk pracy z monitorem ekranowym. Wersja RSAGHC LED z oszronionym dyfuzorem i RSXAIC T8 z matowym aluminiowym rastrem parabolicznym przeznaczona jest przede wszystkim do reprezentacyjnego oświetlenia ogólnego. Różne warianty ściemniania i oświetlenia awaryjnego są wykonalne za pomocą akcesoriów lub fabrycznie na zamówienie. Przegląd typów RSAGHC LED Dyfuzor satynowany bezpośrednie rozsyłanie RSAXHC LED Raster paraboliczny jedwabiście matowy bezpośrednie rozsyłanie RSAXIC T5 Raster paraboliczny jedwabiście matowy bezpośrednie/pośrednie rozsyłanie

20 20 cubus Oprawy zwieszane cubus-rsaghc LED vw L sfi1ip 20 Obudowa w kształcie prostopadłościanu. Dyfuzor satynowany Bezpośrednie rozsyłanie UGR q/l 20,5 / 22,3 LED 50000h L80/B10 Wskazówka dotycząca akcesoriów: Do zawieszenia wymagane jest osobne zamówienie zawiesi linowych SAY-KS/SAYE-KL w kształcie Y, długość zawiesia 2000 mm. W przypadku montażu w paśmie świetlnym dodatkowo po jednym wieszaku zaczepowym SAB na każdą wiązkę opraw. Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor satynowany bezpośrednie rozsyłanie cubus-rsaghc-1200 Incl. LED 2400lm ET vw 1188x140x ET DALI vw 1188x140x cubus-rsaghc-1500 Incl. LED 3000lm ET vw 1488x140x ET DALI vw 1488x140x cubus-rsaxhc LED vw L sßfi1ip 20 Obudowa w kształcie prostopadłościanu. Raster paraboliczny jedwabiście matowy Bezpośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 1000 cd/m2 UGR q/l 18,3 / 19,1 LED 50000h L80/B10 Wskazówka dotycząca akcesoriów: Do zawieszenia wymagane jest osobne zamówienie zawiesi linowych SAY-KS/SAYE-KL w kształcie Y, długość zawiesia 2000 mm. W przypadku montażu w paśmie świetlnym dodatkowo po jednym wieszaku zaczepowym SAB na każdą wiązkę opraw. Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Raster paraboliczny jedwabiście matowy bezpośrednie rozsyłanie cubus-rsaxhc-1200 Incl. LED 2900lm ET vw 1188x140x ET DALI vw 1188x140x cubus-rsaxhc-1500 Incl. LED 3700lm ET vw 1488x140x ET DALI vw 1488x140x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

21 cubus Oprawy zwieszane 21 cubus-rsaxic T5 vw sß=fi1ip 20 Obudowa w kształcie prostopadłościanu. Raster paraboliczny jedwabiście matowy Bezpośrednie/pośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 1000 cd/m2 UGR q/l 11,6 / 13,9 T5 Wskazówka dotycząca akcesoriów: Do zawieszenia wymagane jest osobne zamówienie zawiesi linowych SAY-KS/SAYE-KL w kształcie Y, długość zawiesia 2000 mm. W przypadku montażu w paśmie świetlnym dodatkowo po jednym wieszaku zaczepowym SAB na każdą wiązkę opraw. Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Raster paraboliczny jedwabiście matowy bezpośrednie/pośrednie rozsyłanie cubus-rsaxic T5 1x49W EVG dim 1 10 V vw 1488x140x T5 1x54W EVG dim 1 10 V vw 1188x140x T5 1x28/54W EVG vw 1188x140x T5 1x35/49/80W EVG vw 1488x140x T5 1x28/54W EVG DALI vw 1188x140x T5 1x35/49/80W EVG DALI vw 1488x140x T5 2x49W EVG dim 1 10 V vw 1488x140x T5 2x35/49W EVG vw 1488x140x EVG DALI vw 1488x140x SAYE -KL SAY -KS SAB SH FLVWR Baldachin-KR vw Baldachin-KR sg Baldachin-ME vw Baldachin-ME sg Akcesoria, części zamienne Typ Kolor Material Szczegóły Nr artykułu Akcesoria Y - Zawieszenie linowe SAY -KS 190 me Mix D=1 mm, L=2200 mm do lens line LED/T5; cubus, hokal, procube, lura, stail; lens basic T5/T8 SAYE -KL 190 3x0,75 vw Mix D=1mm, L=2200mm, 3x0,75mm2 dla cubus, hokal, procube, lura, lens line T5; lens basic T5/T9 SAYE -KL 190 5x0,75 vw Mix D=1mm, L=2200mm, 5x0,75mm2 dla T5 cubus, hokal, procube, lura, lens line T5; lens basic T5/T8 Akcesoria Y - Złączka mocowana w styku SAB 095 me Inox 0 dla T5 cubus, lura Akcesoria Y - Narzędzie SH 55 sw Polimer Podnośnik ssący, d=55mm do gładkich szybek dyfuzora, o szerokim kształcie Akcesoria x - Okablowanie przelotowe FLVWR H05V2-U 5x1,5mm2 dla nadających się do pasm świetlnych opraw zawieszanych i wiszących LED/T5/T8 w wersji EVG Baldachin-KR vw ABS+Polymer d=73mm dla opraw zwisających sg ABS+Polymer d=73mm dla opraw zwisających Baldachin-ME vw St l=80mm, b=80mm dla opraw zwisających sg St l=80mm, b=80mm dla opraw zwisających Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

22 22

23 23 cubus cubus - różnorodność to program cubus jest korpusem podstawowym w geometri i jest wymienianiy jako pierwszy korpus, jeżeli chodzi o jednakowe symetrie. U początku koncepcji rodziny opraw cubus stoi kwadratowy pzekrój z czystimi liniam. Może dlatego rónorodność i szarkoa paleta zastosowań są najbardziej rzucającą się w oczy cech rodziny cubus Tym samym wkroczenie LED do serii opraw było tylko konsekwentne, wykańcza paletę źródeł swiatła i uzupełnia różnoroden techniki świetlne o wersje z dyfuzorem. Z pomocą wybranych klas mocy i kolorów światła modułów LED osiąga się rozwiązania oświetleniowe któe funkcjonują w sposób niezawodny, zgodny z normai i pozwalajacy uniknąć oślepień, któe rżównież sprawdzają sie w aspekci ekonomicznym Przegląd typów RSAGC T5 Dyfuzor satynowany bezpośrednie rozsyłanie RSAXAC T5 Raster paraboliczny jedwabiście matowy bezpośrednie rozsyłanie asymetryczne RSAXC LED RSAXC T5 RMAC T5 RWFAC LED RWFAC T5 Raster paraboliczny jedwabiście matowy bezpośrednie rozsyłanie Biały raster bezpośrednie rozsyłanie Kinkiet jedwabiście matowy bezpośrednie rozsyłanie asymetryczne

24 24 cubus Oprawy do nabudowania cubus-rsagc LED vw sfi1ip 20 Prostokątny Dyfuzor satynowany Bezpośrednie rozsyłanie UGR q/l 20,5 / 22,3 LED 50000h L80/B10 L Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor satynowany bezpośrednie rozsyłanie cubus-rsagc-1200 Incl. LED 2400lm ET vw 1188x140x ET DALI vw 1188x140x cubus-rsagc-1500 Incl. LED 3000lm ET vw 1488x140x ET DALI vw 1488x140x cubus-rsaxac T5 vw sß=fi1ip 20 Obudowa w kształcie prostopadłościanu. Raster paraboliczny jedwabiście matowy Bezpośrednie rozsyłanie asymetryczne dedykowany do miejsc pracy przy monitorze, 65 < 1000 cd/m2 UGR q/l 18,6 / 19,9 T5 Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Raster paraboliczny jedwabiście matowy bezpośrednie rozsyłanie asymetryczne cubus-rsaxac T5 1x28/54W EVG vw 1188x140x T5 1x35/49/80W EVG vw 1488x140x cubus-rsaxc LED vw sßfi1ip 20 Obudowa w kształcie prostopadłościanu. Raster paraboliczny jedwabiście matowy Bezpośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 1000 cd/m2 UGR q/l 18,3 / 19,1 LED 50000h L80/B10 L Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Raster paraboliczny jedwabiście matowy bezpośrednie rozsyłanie cubus-rsaxc-1200 Incl. LED 2900lm ET vw 1188x140x ET DALI vw 1188x140x cubus-rsaxc-1500 Incl. LED 3700lm ET vw 1488x140x ET DALI vw 1488x140x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

25 cubus Oprawy do nabudowania 25 cubus-rsaxc T5 vw sß=fi1ip 20 Obudowa w kształcie prostopadłościanu. Raster paraboliczny jedwabiście matowy Bezpośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 1000 cd/m2 UGR q/l 18,3 / 19,2 T5 Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Raster paraboliczny jedwabiście matowy bezpośrednie rozsyłanie cubus-rsaxc T5 1x49W EVG dim 1 10 V vw 1488x140x T5 1x54W EVG dim 1 10 V vw 1188x140x T5 1x49W EVG NL-B3 vw 1488x140x T5 1x80W EVG NL-B3 vw 1488x140x T5 1x28/54W EVG vw 1188x140x T5 1x35/49/80W EVG vw 1488x140x EVG DALI vw 1488x140x EVG M5S5 DALI vw 1488x140x T5 2x49W EVG dim 1 10 V vw 1488x140x EVG NL-B3 vw 1488x140x T5 2x35/49W EVG vw 1488x140x cubus-rmac T5 vw s=fi1ip 20 Prostokątny Biały raster Bezpośrednie rozsyłanie UGR q/l 20,6 / 22,3 T5 Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Biały raster bezpośrednie rozsyłanie T5 1x28/54W EVG vw 1188x140x T5 1x35/49/80W EVG vw 1488x140x T5 2x35/49W EVG vw 1488x140x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

26 26 cubus Oprawy do nabudowania cubus-rwfac LED vw sfi1ip 20 prostokątny Kinkiet jedwabiście matowy bezpośrednie rozsyłanie asymetryczne LED 50000h L80/B10 L Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Kinkiet jedwabiście matowy bezpośrednie rozsyłanie asymetryczne cubus-rwfac-1500 Incl. LED 3400lm ET vw 1488x140x cubus-rwfac M2 T5 vw sfi1ip 20 Prostokątny Kinkiet jedwabiście matowy Bezpośrednie rozsyłanie asymetryczne UGR q/l 27,6 / 24,5 T5 Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Kinkiet jedwabiście matowy bezpośrednie rozsyłanie asymetryczne cubus-rwfac T5 1x35/49/80W EVG M2 vw 1488x140x cubus-rwfac T5 vw sfi1ip 20 Prostokątny Kinkiet jedwabiście matowy Bezpośrednie rozsyłanie asymetryczne UGR q/l 27,2 / 23,8 T5 Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Kinkiet jedwabiście matowy bezpośrednie rozsyłanie asymetryczne cubus-rwfac T5 1x35/49/80W 52 EVG vw 1488x140x EVG dim 1 10 V vw 1488x140x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

27 27

28 28

29 29 protection protection wielofunkcyjna oprawa o podwyższonym stopniu ochrony Wprowadzając protection firma Regiolux reaguje na wzmożone zapotrzebowanie na oprawy zawieszane o wyższych stopniach ochrony.w wersji o stopniu ochrony IP54 protection najlepiej nadaje się do zastosowania we wrażliwych obszarach produkcji. W uzupełnieniu wyższego stopnia ochrony stosowanie wysokowartościowych rastrów parabolicznych powoduje eliminację zjawiska olśnienia odpowiadającą wymogom normy DIN-EN dla stanowisk pracy z monitorem powyżej 65 < 1000cd/m2. Dzięki takiemu wyposażeniu technicznemu zawieszana oprawa protection nadaje się między innymi do stosowania w takich miejscach jak pomieszczenia kontroli i nadzoru lub w laboratoriach. Trwały korpus protection wykonany z blachy stalowej posiada wytrzymałą szybkę z przejrzystego jak szkło akrylu, która dostarczana jest z lub bez pryzmowania. Jako rozwiązanie alternatywne oferowana jest opalizowana szybka akrylowa. Przegląd typów PRAMP LED Dyfuzor mikropryzmatyczny bezpośrednie rozsyłanie PRADS T5 PRAG LED PRAO LED PRAP T5 Wysokopołyskowy raster paraboliczny bezpośrednie rozsyłanie Dyfuzor satynowany bezpośrednie rozsyłanie Dyfuzor opalizujący bezpośrednie rozsyłanie Dyfuzor pryzmatyczny bezpośrednie rozsyłanie

30 30 protection Oprawy do nabudowania protection-pramp IP54 LED vw s fzi1ip 54 Obudowa w kształcie płaskiego prostopadłościanu. Dyfuzor mikropryzmatyczny Bezpośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 3000 cd/m2 UGR q/l 18,3 / 18,7 LED 50000h L80/B10 L Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor mikropryzmatyczny bezpośrednie rozsyłanie protection-pramp 660 IP54 Incl. LED 5000lm ET vw 665x654x ET DALI vw 665x654x protection-prads IP54 T5 vw sßfzi1ip 54 Obudowa w kształcie płaskiego prostopadłościanu. Wysokopołyskowy raster paraboliczny Bezpośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 1000 cd/m2 UGR q/l 17,6 / 19,4 T5 Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Wysokopołyskowy raster paraboliczny bezpośrednie rozsyłanie protection-prads IP54 T5 2x28/54W EVG vw 1233x250x T5 2x35/49W EVG vw 1533x250x T5 4x14W EVG vw 594x605x protection-prads-esg IP54 T5 4x... vw sßfi1ip 54 Obudowa w kształcie płaskiego prostopadłościanu. Wysokopołyskowy raster paraboliczny Bezpośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 1000 cd/m2 UGR q/l 17,6 / 19,4 T5 Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Wysokopołyskowy raster paraboliczny bezpośrednie rozsyłanie protection-prads-esg IP54 T5 2x28/54W EVG vw 1233x250x T5 2x35/49W EVG vw 1533x250x T5 4x14W EVG vw 594x605x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

31 protection Oprawy do nabudowania 31 protection-prag IP54 LED vw sfzi1ip 54 Obudowa w kształcie płaskiego prostopadłościanu. Dyfuzor satynowany Bezpośrednie rozsyłanie UGR q/l 20,8 / 20,7 LED 50000h L80/B10 L Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor satynowany bezpośrednie rozsyłanie protection-prag 660 IP54 Incl. LED 5000lm ET vw 665x654x ET DALI vw 665x654x protection-prao IP54 LED vw sfzi1ip 54 Obudowa w kształcie płaskiego prostopadłościanu. Dyfuzor opalizujący Bezpośrednie rozsyłanie UGR q/l 21,2 / 21,1 LED 50000h L80/B10 L Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor opalizujący bezpośrednie rozsyłanie protection-prao 660 IP54 Incl. LED 4700lm ET vw 665x654x ET DALI vw 665x654x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

32 32 protection Oprawy do nabudowania protection-prao IP54 T5 vw sfzi1ip 54 Obudowa w kształcie płaskiego prostopadłościanu. Dyfuzor opalizujący Bezpośrednie rozsyłanie UGR q/l 23,1 / 23,3 T5 Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor opalizujący bezpośrednie rozsyłanie protection-prao IP54 T5 2x28/54W EVG vw 1233x250x T5 2x35/49W EVG vw 1533x250x T5 4x14W EVG vw 594x605x protection-prap IP54 T5 vw sfzi1ip 54 Obudowa w kształcie płaskiego prostopadłościanu. Dyfuzor pryzmatyczny Bezpośrednie rozsyłanie UGR q/l 23,3 / 23,3 T5 Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor pryzmatyczny bezpośrednie rozsyłanie protection-prap IP54 T5 2x28/54W EVG vw 1233x250x T5 2x35/49W EVG vw 1533x250x T5 4x14W EVG vw 594x605x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

33 33

34 34

35 35 protection protection - eleganckie oprawy oświetleniowe dla sufitów systemowych Za pomocą ramy stalowej z wąskimi krawędziami w kolorze białym komunikacyjnym ze szkła akrylowego korpus oprawy obejmuje obramowanie aluminiowe naturalnie eloksalowane - zastosowanie materiału o delikatnych różnicach oraz estetyczne wzornictwo opraw. Zasadniczo w kształcie kwadratu lub prostokąta, protection oferuje szerokie spektrum zastosowań w oświetleniu podstawowym. Montaż w sufitach systemowych z widocznymi szynami nośnymi, każda oprawa jest wyposażona w dwie lub trzy lampy fluorescencyjne w nowoczesnej technice T5. Nowoczesne rozwiązania w zakresie powierzchni światła przy małym zapotrzebowaniu na prace konserwacyjne dają przyjemne, równomiernie rozproszone światło. Następuje rozluźnienie i strukturyzacja sufitów systemowych, które pomagają w orientacji lub akcentują dane obszary. <br/> protection jest dostępny do stopnia ochrony IP54, można go więc zastosować także tam, gdzie występuje kurz i możliwość ochlapania. Podłączenie elektryczne poprzez trójbiegunowy zacisk przyłączeniowy w technice gniazda wtykowego. Proste, łatwe w montażu i bezpieczne. Przegląd typów PREMP LED PREDS T5 PREG LED PREO.. LED PREO.. T5 PREP.. T5 Dyfuzor mikropryzmatyczny bezpośrednie rozsyłanie Wysokopołyskowy raster paraboliczny bezpośrednie rozsyłanie Dyfuzor satynowany bezpośrednie rozsyłanie Dyfuzor opalizujący bezpośrednie rozsyłanie Dyfuzor pryzmatyczny bezpośrednie rozsyłanie

36 36 protection Oprawy do zabudowy protection-premp/600 IP54 LED vw protection-premp/ IP54 LED vw L L s ffzi1ip 54 Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 600 x 600 mm oraz 625 x 625 mm Dyfuzor mikropryzmatyczny bezpośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 3000 cd/m2 UGR q/l 18,3 / 18,7 LED 50000h L80/B10 Wskazówka dotycząca akcesoriów: Uniwersalna mechanika montażowa UBM do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor mikropryzmatyczny bezpośrednie rozsyłanie protection-premp/600 IP54 Incl. LED 4200lm ET vw 597x597x ET DALI vw 597x597x s ffzi1ip 54 Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 300 mm Dyfuzor mikropryzmatyczny Bezpośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 3000 cd/m2 UGR q/l 18,3 / 19,4 LED 50000h L80/B10 Wskazówka dotycząca akcesoriów: Uniwersalna mechanika montażowa UBM do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor mikropryzmatyczny bezpośrednie rozsyłanie protection-premp/ IP54 Incl. LED 4700lm ET vw 1197x297x ET DALI vw 1197x297x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

37 protection Oprawy do zabudowy 37 protection-preds IP54 T5 vw sßffzi1ip 54 Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 600 x 600 mm oraz 625 x 625 mm Wysokopołyskowy raster paraboliczny Bezpośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 1000 cd/m2 UGR q/l 14,3 / 16,1 T5 Wskazówka dotycząca akcesoriów: Uniwersalne uchwyty mocujące UBB do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Wysokopołyskowy raster paraboliczny bezpośrednie rozsyłanie protection-preds/6 IP54 T5 4x14W EVG vw 597x597x protection-preds/3 IP54 T5 vw sßffzi1ip 54 Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 300 mm Wysokopołyskowy raster paraboliczny Bezpośrednie rozsyłanie dedykowany do miejsc pracy przy monitorze, 65 < 1000 cd/m2 UGR q/l 17,7 / 19,5 T5 Wskazówka dotycząca akcesoriów: Uniwersalne uchwyty mocujące UBB do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Wysokopołyskowy raster paraboliczny bezpośrednie rozsyłanie protection-preds/3 IP54 T5 2x28/54W EVG vw 1197x297x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

38 38 protection Oprawy do zabudowy protection-preg/600 IP54 LED vw L sffzi1ip 54 Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 600 x 600 mm oraz 625 x 625 mm Dyfuzor satynowany Bezpośrednie rozsyłanie UGR q/l 20,6 / 20,8 LED 50000h L80/B10 Wskazówka dotycząca akcesoriów: Uniwersalna mechanika montażowa UBM do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor satynowany bezpośrednie rozsyłanie protection-preg/600 IP54 Incl. LED 4200lm ET vw 597x597x ET DALI vw 597x597x protection-preg/ IP54 LED vw L sffzi1ip 54 Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 300 mm Dyfuzor satynowany Bezpośrednie rozsyłanie UGR q/l 20,9 / 21,4 LED 50000h L80/B10 Wskazówka dotycząca akcesoriów: Uniwersalna mechanika montażowa UBM do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor satynowany bezpośrednie rozsyłanie protection-preg/ IP54 Incl. LED 4700lm ET vw 1197x297x ET DALI vw 1197x297x protection-preo/600 IP54 LED vw L sffzi1ip 54 Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 600 x 600 mm oraz 625 x 625 mm Dyfuzor opalizujący Bezpośrednie rozsyłanie UGR q/l 21,1 / 21,2 LED 50000h L80/B10 Wskazówka dotycząca akcesoriów: Uniwersalna mechanika montażowa UBM do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor opalizujący bezpośrednie rozsyłanie protection-preo/600 IP54 Incl. LED 3900lm ET vw 597x597x ET DALI vw 597x597x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

39 protection Oprawy do zabudowy 39 protection-preo/ IP54 LED vw L sffzi1ip 54 Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 300 mm Dyfuzor opalizujący Bezpośrednie rozsyłanie UGR q/l 21,7 / 21,9 LED 50000h L80/B10 Wskazówka dotycząca akcesoriów: Uniwersalna mechanika montażowa UBM do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło PSys [W] Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor opalizujący bezpośrednie rozsyłanie protection-preo/ IP54 Incl. LED 4300lm ET vw 1197x297x ET DALI vw 1197x297x protection-preo/6 IP40 T5 vw sffzi1ip 40 Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 600 x 600 mm oraz 625 x 625 mm Dyfuzor opalizujący Bezpośrednie rozsyłanie UGR q/l 19,1 / 19,1 T5 Wskazówka dotycząca akcesoriów: Uniwersalne uchwyty mocujące UBB do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor opalizujący bezpośrednie rozsyłanie protection-preo/6 IP40 T5 3x14W EVG vw 597x597x T5 3x28/54W EVG vw 1197x597x T5 4x14W EVG vw 597x597x T5 4x28/54W EVG vw 1197x597x protection-preo/6 IP54 T5 vw sffzi1ip 54 Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 600 x 600 mm oraz 625 x 625 mm Dyfuzor opalizujący Bezpośrednie rozsyłanie UGR q/l 19,1 / 19,1 T5 Wskazówka dotycząca akcesoriów: Uniwersalne uchwyty mocujące UBB do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor opalizujący bezpośrednie rozsyłanie protection-preo/6 IP54 T5 3x14W EVG vw 597x597x T5 3x28/54W EVG vw 1197x597x T5 4x14W EVG vw 597x597x T5 4x28/54W EVG vw 1197x597x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

40 40 protection Oprawy do zabudowy protection-preo/3 IP40 T5 vw sffzi1ip 40 Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 300 mm Dyfuzor opalizujący Bezpośrednie rozsyłanie UGR q/l 23,6 / 23,6 T5 Wskazówka dotycząca akcesoriów: Uniwersalne uchwyty mocujące UBB do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor opalizujący bezpośrednie rozsyłanie protection-preo/3 IP40 T5 2x28/54W EVG vw 1197x297x protection-preo/3 IP54 T5 vw sffzi1ip 54 Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 300 mm Dyfuzor opalizujący Bezpośrednie rozsyłanie UGR q/l 23,6 / 23,6 T5 Wskazówka dotycząca akcesoriów: Uniwersalne uchwyty mocujące UBB do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor opalizujący bezpośrednie rozsyłanie protection-preo/3 IP54 T5 2x28/54W EVG vw 1197x297x protection-prep/6 IP40 T5 vw sffzi1ip 40 Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 600 x 600 mm oraz 625 x 625 mm Dyfuzor pryzmatyczny Bezpośrednie rozsyłanie UGR q/l 20,3 / 19,1 T5 Wskazówka dotycząca akcesoriów: Uniwersalne uchwyty mocujące UBB do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor pryzmatyczny bezpośrednie rozsyłanie protection-prep/6 IP40 T5 3x14W EVG vw 597x597x T5 3x28/54W EVG vw 1197x597x T5 4x14W EVG vw 597x597x T5 4x28/54W EVG vw 1197x597x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

41 protection Oprawy do zabudowy 41 protection-prep/6 IP54 T5 vw sffzi1ip 54 Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 600 x 600 mm oraz 625 x 625 mm Dyfuzor pryzmatyczny Bezpośrednie rozsyłanie UGR q/l 20,3 / 19,1 T5 Wskazówka dotycząca akcesoriów: Uniwersalne uchwyty mocujące UBB do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor pryzmatyczny bezpośrednie rozsyłanie protection-prep/6 IP54 T5 3x14W EVG vw 597x597x T5 3x28/54W EVG vw 1197x597x T5 4x14W EVG vw 597x597x T5 4x28/54W EVG vw 1197x597x protection-prep/3 IP40 T5 vw sffzi1ip 40 Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 300 mm Dyfuzor pryzmatyczny Bezpośrednie rozsyłanie UGR q/l 24,7 / 23,7 T5 Wskazówka dotycząca akcesoriów: Uniwersalne uchwyty mocujące UBB do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor pryzmatyczny bezpośrednie rozsyłanie protection-prep/3 IP40 T5 2x28/54W EVG vw 1197x297x protection-prep/3 IP54 T5 vw sffzi1ip 54 Ukryta symetryczna konstrukcja szynowa K Sufity z widocznymi szynami nośnymi H Wycięte sufity h Obudowa do zabudowy z kwadratową lub prostokątną powierzchnią widoczną. Do systemów sufitowych 300 mm Dyfuzor pryzmatyczny Bezpośrednie rozsyłanie UGR q/l 24,7 / 23,7 T5 Wskazówka dotycząca akcesoriów: Uniwersalne uchwyty mocujące UBB do zakrytych, symetrycznych konstrukcji szynowych lub sufitów wyciętych i klipsy zabezpieczające SCT CLIPS do sufitów z widocznymi szynami nośnymi, zamawiane osobno. Typ Typ źródło Zasilacz Kolor D. x Sz. x W. / Śr. x W. Nr artykułu Dyfuzor pryzmatyczny bezpośrednie rozsyłanie protection-prep/3 IP54 T5 2x28/54W EVG vw 1197x297x Bieżące parametry opraw można znaleźć na stronie Warunki gwarancji producenta na oprawy LED zawiera dokument

42 42

43 43 lens line lens line - uniwersalna, kompletna i wysokowartościowa Do dziś nie sposób wyobrazić sobie codziennego stosowania oświetlenia bez opraw rynienkowych, stanowiących ich klasyczne rozwiązanie. Ukazują one swoje zalety jako oprawy standardowe dla wielu zastosowań: ich konstrukcja i montaż są nieskomplikowane, są zcałkowicie zamknięte i stąd też niewrażliwe na wpływy z zewnątrz, takie jak kurz czy zabrudzenia. Lens to opraw rynienkowa storzona przez firmę Regiolux, która zachowuje wymienione zalety, jeszcze je wzmacnia i przekształca w kształt zgodny z duchem czasu. O ile kształtowanie ograniczało się do tej pory do zwykłych opraw okrągłych lub kanciastych, które były stosowane głównie jako oprawy wbudowywane lub nadbudowywane, to oprawa lens uosabia całkowicie nowy typ opraw rynienkowych. Jest szczupła, wartościowa i dekoracyjna, dobrze wygląda zarówno jako oprawa wisząca jak i zwisająca. Poza tym, przykładowo w połączeniu z optykami lutrzanymi, zyskuje dodatkowe zakresy zastosowań. Kto zatem szuka oprawy, która będzie zarówo dekoracyjna jak i stosowna i wytrzymała, znajdzie taką w postaci opraw rynienkowych lens - łączą one wszystkie zalety, które powinna w dzisiejszych czasach posiadać oprawa uniwersalnego stosowania. Przegląd typów LSAK LED Dyfuzor opalizujący bezpośrednie rozsyłanie LSAP LED Dyfuzor pryzmatyczny bezpośrednie rozsyłanie
