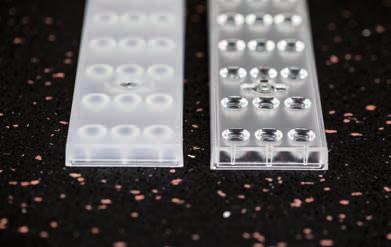

2 2 Proszę bardzo Oszronione elementy nośne z serii SDGO z nowym efektem optycznym Mieszanka oświetlenia bezpośredniego i pośredniego jest często postrzegana jako przyjemna. Pomieszczenie wydaje się wtedy otoczone ramą światła. Pasmo świetlne SDT z I.L.O łączy oba rozwiązania, także w wariantach OG. Idealna integracja z systemem pasma świetlnego SDT zwiększa możliwości projektowania oświetlenia spełniającego zróżnicowane wymagania. Nowość Oszroniona optyka Individual.Lens.Optic Rozsył światła bezpośrednio/ pośrednio rozproszony Skuteczność systemu: do 160 lm/w Wartość strumienia świetlnego: 4000, 6000, 8000 i lm Możliwość DALI SDGOG w kontekście pośredniego rozsyłu światła w przypadku elementów nośnych LED około. 0 % około. 2 % około. 5 % około. 10 % około. 16 %

3 Silny, ale także pośredni Oszronione elementy nośne SDGO Włączenie Individual.Lens.Optic do wyposażenia pasm świetlnych z LED umożliwia rozsyłanie światła częściowo w sposób pośredni. Mieszanka oświetlenia bezpośredniego i pośredniego jest przydatna także wtedy, gdy pożądane jest harmonijne rozświetlenie pomieszczenia także nad pasmem świetlnym. W projektach korzystających z tego rozwiązania można zastosować różne elementy nośne pasma świetlnego SDT stanowiące jego standardowy osprzęt. Elementy nośne SDGOG służą dodatkowemu zwiększeniu elastyczności w tej dziedzinie. Mogą one być przydatne także podczas renowacji instalacji oświetleniowych. Charakterystyka rozsyłu światła jest zbliżona do instalacji T5/ T8. Do tego dochodzi jednak znaczna poprawa efektywności energetycznej wynikająca z przejścia na LED. Jednolity rozstaw LED w połączeniu z przerwą między płytami zapewnia wygląd nowoczesnej techniki świetlnej wysokiej klasy. Rozwiązania renowacyjne Optymalizacja posiadanej instalacji oświetleniowej jest ważnym krokiem do redukcji kosztów energii elektrycznej. Technologia LED z I.L.O gwarantuje najwyższe oszczędności. Nasza lista zgodności oczywiście nie zastępuje indywidualnej kalkulacji. LED zamiast T5/T8 Zawsze najlepsze rezultaty: Oszronione soczewki przezierne i przezroczyste SDGLK W paśmie świetlnym o wizualnej ciągłości pośredni rozsył światła uzyskiwany jest poprzez pryzmaty wzdłużne i oszroniony dyfuzor. Bardzo dużego znaczenia nabiera zatem element nośny SDGLK. Jest on szczególnie zalecany w sytuacjach, w których liczy się równomiernie jednolity wygląd. SDGLK: rozproszone światło z najwyższym udziałem rozsyłu pośredniego 3 5 -lat g w ara n cji* lm (Brutto) lm/w 1) lm (Netto) lm/w 1) Sprawność SDG T5 1/ SDG T5 1/ SDGOG % SDG T8 1/ SDGOG % SDG T5 1/ SDGOG % SDG T5 2/ SDGOG % SDG T5 2/ SDGOG % SDG T8 2/ SDGOG % SDG T5 2/ SDGOG % 1) Sprawność oprawy Bieżące parametry opraw LED można znaleźć na stronie *Warunki gwarancji producenta na oprawy LED zawiera dokument

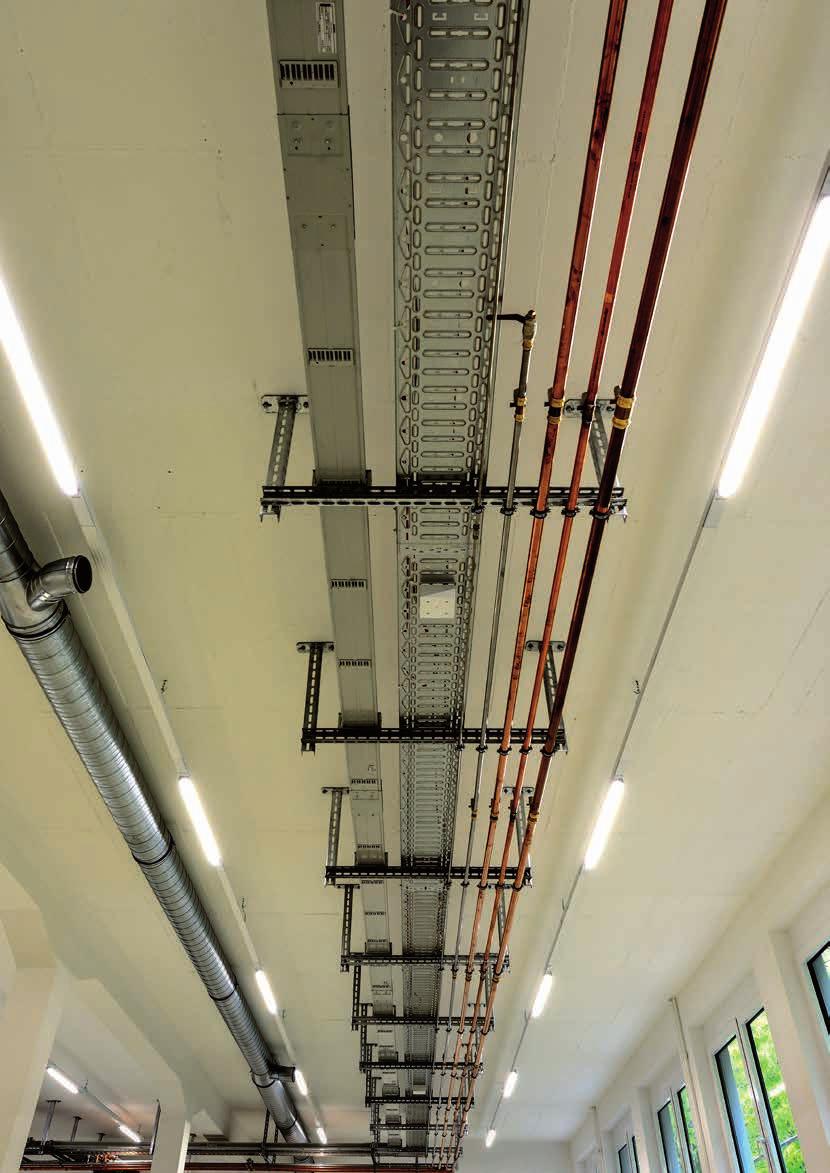

4 4

5 Szyny nośne 5 si1 IP 20/40/54 Korpus: Szyna nośna z profilowanej, odpornej na skręcenia blachy stalowej, ocynkowana wstępnie, taśma płaska zainstalowana fabrycznie i okablowana na gniazdo szybkiego montażu Przystosowana do IP20, IP40 i IP54 Przewód taśmowy włożony fabrycznie i podłączony do gniazda szybkozłącza Pozostałe: Szyny nośne z okablowaniem jedenastobiegunowym wymagają specjalnych wersji elementu nośnego lub elementu nośnego z wyposażeniem Light Control A k c e s o r i a : Możliwość wyposażenia wg wyboru w nośniki urządzeń źródeł LED, T5 lub T8. Akcesoria przyłączeniowe i montażowe oraz końcówki szyn i złączki należy zamawiać oddzielnie. Wskazówka dotycząca montażu: Zawiesia przystosowane są konstrukcyjnie tylko do obciążenia pionowego W przypadku innych układów lub odstępu między zawiesiami >2,5 m niezbędne jest zatwierdzenie lub dodatkowe akcesoria Wymiary Typ Jednostka LxBxH/DxH SDT1200/I x 63 x 46 SDT1200/II x 63 x 46 SDT1200/III x 63 x 46 SDT1500/I x 63 x 46 SDT1500/II x 63 x 46 SDT1500/III x 63 x L 46 max mm max mm max mm 1500/III 1500/III max. 20 kg max. 20 kg max. 20 kg Produkty Typ Jednostka Okablowanie Kolor /I /II /III Nr artykułu G Nr artykułu G Nr artykułu G SDT x2,5 qmm vw , , , x1,5 qmm vw , , ,60 wa , , ,60 5x2,5 qmm vw , , ,80 wa , , ,80 7x2,5 qmm vw , , ,20 7x2,5+4x1,5 qmm vw , , ,80

6 6 Akcesoria Szyna nośna SDT IP20 SDTA F SDTA M SDT -K DV SDTE SDCS SDCSE KP KK SDH SDT -ZA SDT -AP RP SDRP SDCT SDD SDT -KL vw SDT -KL wa SDT -KT vw SDT -KT wa SDT -KX vw SDT -KX wa SDTV SDTVL Do systemu szyn nośnych są dostępne kształtki, które ułatwiają ich układanie na zakrętach. Za pomocą punktów węzłowych L, T i X oraz elastycznych przewodów połączeniowych można szybko i prosto realizować wymagające plany jak rozwiązania wyspowe lub rastrowe w formie krajobrazów świetlnych.

7 7 Akcesoria Typ Kolor Materiał Szczegóły Nr artykułu V G Elektrotechnika Zespół wtyczka-gniazdo SDTA F-7 ce Polimer 7-biegun., 5/7x1,5-2,5mm² dla SDT ,01 Zestaw przewodu połączeniowego Osłona Maskownica osłonowa IP20 SDTA M-7 ce Polimer 7-biegun., 5/7x1,5-2,5mm² dla SDT ,01 SDTA F-11 ce Polimer 11-biegun., 4x1,5mm² + 7x1,5-2,5mm² dla SDT ,01 SDTA M-11 ce Polimer 11-biegun., 4x1,5mm² + 7x1,5-2,5mm² dla SDT ,01 SDT -KDV vw St 2xmale+female 7-biegun.; 7x2,5mm², 600mm dla SDT ,21 SDTE vw PC dla SDT, ATS ,02 wa PC dla SDT ,02 Montaż Zawieszenie jednolinowe SDCS ws Inox+Mix l=2000mm dla SDT ,07 SDCSE ws Inox+Mix d=1,5mm, l=2000mm, 3x1,5mm² dla SDT ,30 Łańcuch do zwieszania KK me St Łańcuch l=30m, dla SDT, SDT Basic, ATS, opraw zwisających ,60 KP 80 me St+PC l=800mm dla opraw zwisających ,27 SDH me Inox dla SDT, ATS ,04 SDT -AP me St dla SDT ,93 SDT -ZA me St dla SDT ,20 Zawieszenie zwieszaka RP 50 ws St+PC d=16mm, M13, l=500mm dla opraw zwisających ,25 rurowego RP 80 ws St+PC d=16mm, M13, l=800mm dla opraw zwisających ,33 RP 100 ws St+PC d=16mm, M13, l=1000mm dla opraw zwisających ,40 SDRP me Inox+Mix dla SDT ,02 Klips mocujący SDCT me Inox dla SDT ,03 SDD me Inox dla SDT ,01 Struktura Złączka szyn nośnych SDT -K L vw St Kształtka typu L ,45 wa St Kształtka typu L ,62 SDT -K T vw St Kształtka typu T ,84 wa St Kształtka typu T ,84 SDT -K X vw St Kształtka typu X ,63 wa St Kształtka typu X ,10 SDTV me StZn dla SDT ,22 SDTVL me StZn z możliwością rozwiązania dla SDT ,24 Do odstępów mocowania < 2500 mm: max mm max mm max mm 1500/III 1500/III max. 20 kg max. 20 kg max. 20 kg Do odstępów mocowania > 2500 mm: max SDTV.! 4600 ± 100 SDTV.! min SDH SDT-ZA SDH ± 200 (ca. 3600) >4600 SDTV.! SDT-AP max max. 2250

8 8 Akcesoria Szyna nośna SDT IP54 SDTA F SDTA M SDTES SDCS SDCSE KK KP SDH SDT -ZA SDT -AP RP SDRP SDCT SDD SDTVLS Do odstępów mocowania > 2500 mm: max SDTV.! 4600 ± 100 SDTV.! min SDH SDT-ZA SDH ± 200 (ca. 3600) >4600 SDTV.! SDT-AP Akcesoria max max Typ Kolor Materiał Szczegóły Nr artykułu V G Elektrotechnika Zespół wtyczka-gniazdo SDTA F-7 ce Polimer 7-biegun., 5/7x1,5-2,5mm² dla SDT ,01 SDTA M-7 ce Polimer 7-biegun., 5/7x1,5-2,5mm² dla SDT ,01 SDTA F-11 ce Polimer 11-biegun., 4x1,5mm² + 7x1,5-2,5mm² dla SDT ,01 SDTA M-11 ce Polimer 11-biegun., 4x1,5mm² + 7x1,5-2,5mm² dla SDT ,01 Osłona Maskownica osłonowa SDTES vw PC dla SDT IP ,02 IP54 Montaż Zawieszenie jednolinowe SDCS ws Inox+Mix l=2000mm dla SDT ,07 SDCSE ws Inox+Mix d=1,5mm, l=2000mm, 3x1,5mm² dla SDT ,30 Łańcuch do zwieszania KK me St Łańcuch l=30m, dla SDT, SDT Basic, ATS, opraw zwisających ,60 KP 80 me St+PC l=800mm dla opraw zwisających ,27 SDH me Inox dla SDT, ATS ,04 SDT -AP me St dla SDT ,93 SDT -ZA me St dla SDT ,20 Zawieszenie zwieszaka RP 50 ws St+PC d=16mm, M13, l=500mm dla opraw zwisających ,25 rurowego RP 80 ws St+PC d=16mm, M13, l=800mm dla opraw zwisających ,33 RP 100 ws St+PC d=16mm, M13, l=1000mm dla opraw zwisających ,40 SDRP me Inox+Mix dla SDT ,02 Klips mocujący SDCT me Inox dla SDT ,03 SDD me Inox dla SDT ,01 Struktura Złączka szyn nośnych SDTVLS me StZn z możliwością rozwiązania dla SDT IP ,25

9 9

10 10 Element nośny IP20 Ts=fzi1 IP 20 Technika świetlna SDGOG: Rozsył światła bezpośredni/pośredni rozproszony poprzez optykę Individual.Lens.Optic z oszronionego tworzywa sztucznego PMMA Wizualna ciągłość Źródło światła: LED h L080/B010 CRI 80 / 4000K Korpus: Z ocynkowanej blachy stalowej pokrytej żywicą poliestrową Beznarzędziowe mocowanie za pomocą dwóch wbudowanych zapięć na wcisk Zasilanie: 1 Zasilacz Elektroniczny sterownik Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie SDGOG LED 4000 Wymiary Typ Jednostka Rodzaj źródła LxBxH/DxH SDGVOG 1500 LED 1531 x 55 x 37 SDT SDGOG Kombinacja SDT+SDGOG/1500 LED η LB 100 % lm/w 152 bezpoś./pośred. 90/10 % UGR pop./pod. 25,5/24,9 Produkty Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G LED - Oszroniona optyka Individual.Lens.Optic bezpośrednie/pośrednie rozsyłanie rozproszone jednolity wygląd IP 20 SDGOG 1500 LED vw TE ,90 vw DALI ,90 LED vw TE ,90 vw DALI ,90 LED vw TE ,90 vw DALI ,90 Części zamienne Typ Kolor Materiał Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

11 Element nośny IP20 11 Ts=fzi1 IP 20 Technika świetlna SDGVOG: Rozsył światła bezpośredni/pośredni rozproszony poprzez optykę Individual.Lens.Optic z oszronionego tworzywa sztucznego PMMA Wizualna ciągłość Źródło światła: LED h L080/B010 CRI 80 / 4000K Korpus: Z ocynkowanej blachy stalowej pokrytej żywicą poliestrową Beznarzędziowe mocowanie za pomocą dwóch wbudowanych zapięć na wcisk Zmienne ustawienie w szynie nośnej Zasilanie: 1 Zasilacz Elektroniczny sterownik Zmiennopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania Pozostałe: Inne kolory światła, techniki świetlne, strumienie świetlne lub typy oświetlenia awaryjnego na zapytanie SDGVOG LED 8000 Wymiary Typ Jednostka Rodzaj źródła LxBxH/DxH SDGOG 1500 LED 1531 x 55 x 37 SDT SDGVOG Kombinacja SDT+SDGVOG/1500 LED η LB 100 % lm/w 144 bezpoś./pośred. 90/10 % UGR pop./pod. 26,5/25,9 Produkty Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G LED - Oszroniona optyka Individual.Lens.Optic bezpośrednie/pośrednie rozsyłanie rozproszone jednolity wygląd zmienne pozycjonowanie IP 20 SDGVOG 1500 LED vw TE ,00 vw DALI ,00 LED vw TE ,00 vw DALI ,00 Części zamienne Typ Kolor Materiał Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

12 12 Element nośny IP54 Ts=fdzi1 IP 54 Technika świetlna SDGSOG: Rozsył światła bezpośredni/pośredni rozproszony poprzez optykę Individual.Lens.Optic z oszronionego tworzywa sztucznego PMMA Wizualna ciągłość Źródło światła: LED h L080/B010 CRI 80 / 4000K Korpus: Z ocynkowanej blachy stalowej pokrytej żywicą poliestrową Beznarzędziowe mocowanie za pomocą dwóch wbudowanych zapięć na wcisk Z wbudowaną uszczelką od strony szyny nośnej i uszczelką z tworzywa sztucznego od strony czołowej Zasilanie: 1 Zasilacz Elektroniczny sterownik Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie SDGSOG LED 6000 Wymiary Typ Jednostka Rodzaj źródła LxBxH/DxH SDGSOG 1500 LED 1531 x 55 x 37 SDT SDGSOG Kombinacja SDT+SDGSOG/1500 LED η LB 100 % lm/w 144 bezpoś./pośred. 90/10 % UGR pop./pod. 26,5/25,9 Produkty Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G LED - Oszroniona optyka Individual.Lens.Optic bezpośrednie/pośrednie rozsyłanie rozproszone jednolity wygląd IP 54 SDGSOG 1500 LED vw TE ,90 vw DALI ,90 LED vw TE ,90 vw DALI ,90 LED vw TE ,90 vw DALI ,90 Części zamienne Typ Kolor Materiał Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

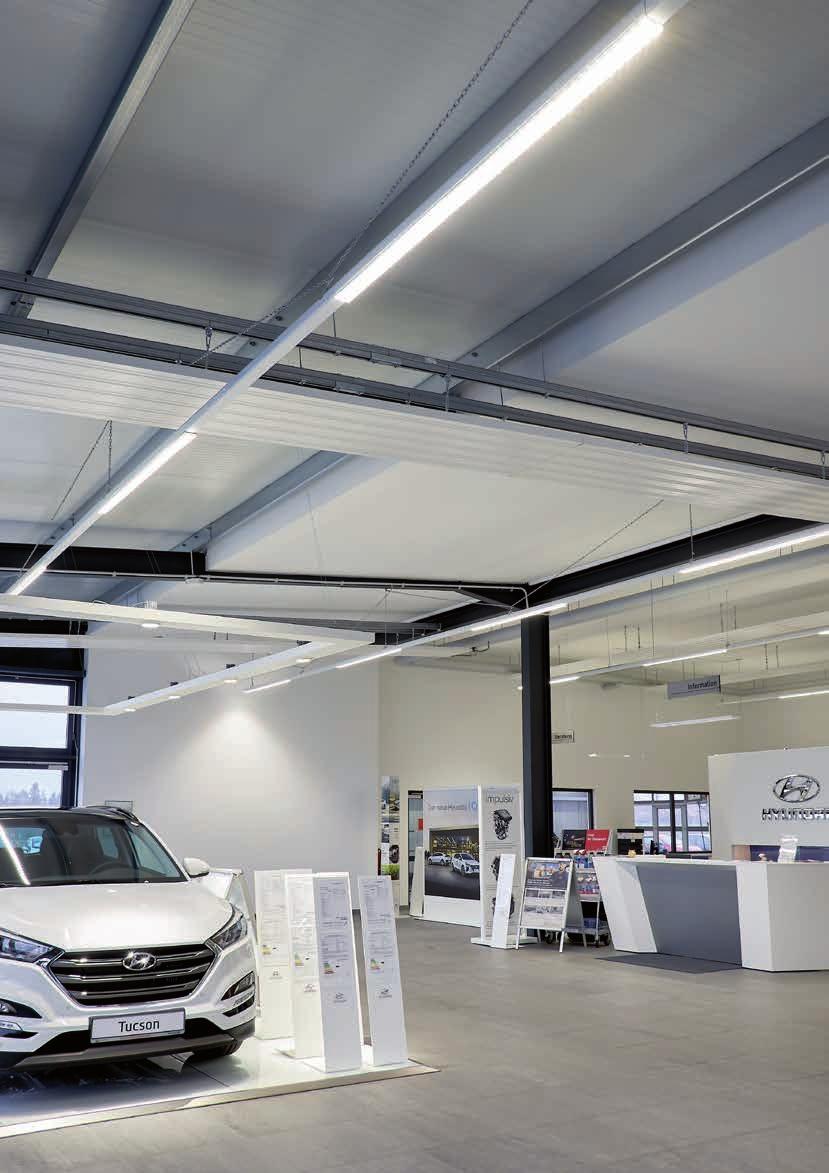

13 13

14 14 Element nośny IP20 Tsfzi1 IP 20 Technika świetlna SDGLK: Bezpośredni/pośredni rozsył światła za pomocą oszronionego dyfuzora z tworzywa sztucznego PMMA ze znajdującymi się wewnątrz pryzmatami wzdłużnymi Wizualna ciągłość pasma świetlnego Źródło światła: LED 50000h L80/B10 CRI 80 / 4000K Korpus: Z ocynkowanej blachy stalowej pokrytej żywicą poliestrową Beznarzędziowe mocowanie za pomocą dwóch wbudowanych dźwigni wahliwych Zasilanie: 1 Zasilacz Elektroniczny sterownik Stałopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie SDGLK LED 4700 Wymiary N Typ Jednostka Rodzaj źródła LxBxH/DxH SDGLK 1500 LED 1531 x 63 x 54 SDT SDGLK Kombinacja SDT+SDGLK/1500 LED η LB 100 % lm/w 153 bezpoś./pośred. 84/16 % UGR pop./pod. 25,2/23,8 Produkty Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G LED - Dyfuzor oszroniony bezpośrednie/pośrednie rozsyłanie jednolity wygląd IP 20 SDGLK 1500 LED vw TE ,00 vw DALI ,00 LED vw TE ,00 vw DALI ,00 vw NL-B ,70 Części zamienne Typ Kolor Materiał Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01

15 Element nośny IP20 15 Tsfzi1 IP 20 Technika świetlna SDGVLK: Bezpośredni/pośredni rozsył światła za pomocą oszronionego dyfuzora z tworzywa sztucznego PMMA ze znajdującymi się wewnątrz pryzmatami wzdłużnymi Wizualna ciągłość pasma świetlnego Źródło światła: LED 50000h L80/B10 CRI 80 / 4000K Korpus: Z ocynkowanej blachy stalowej pokrytej żywicą poliestrową Beznarzędziowe mocowanie za pomocą dwóch wbudowanych dźwigni wahliwych Zmienne ustawienie w szynie nośnej Zasilanie: 1 Zasilacz Elektroniczny sterownik Zmiennopozycyjna wtyczka w elemencie nośnym z beznarzędziowym wstępnym wyborem faz oraz palcem wyszukiwania Pozostałe: Inne kolory światła, techniki świetlne lub strumienie świetlne na zapytanie SDGVLK LED Wymiary Typ Jednostka Rodzaj źródła LxBxH/DxH SDGVLK 1500 LED 1531 x 63 x 54 SDT SDGVLK Kombinacja SDT+SDGVLK/1500 LED η LB 100 % lm/w 140 bezpoś./pośred. 84/16 % UGR pop./pod. 26,4/25,0 Produkty Typ Jednostka Typ źródło PSys [W] Kolor Zasilacz Nr artykułu G LED - Dyfuzor oszroniony bezpośrednie/pośrednie rozsyłanie jednolity wygląd zmienne pozycjonowanie IP 20 SDGVLK 1500 LED vw TE ,00 vw DALI ,00 Części zamienne Typ Kolor Materiał Szczegóły Nr artykułu V G Elektrotechnika Bolec stykowy SDG -Contact 1-Pol me St+Mix dla SDT ,01
