1 Styropian budowlany Knauf Therm Katalog produktów 2014

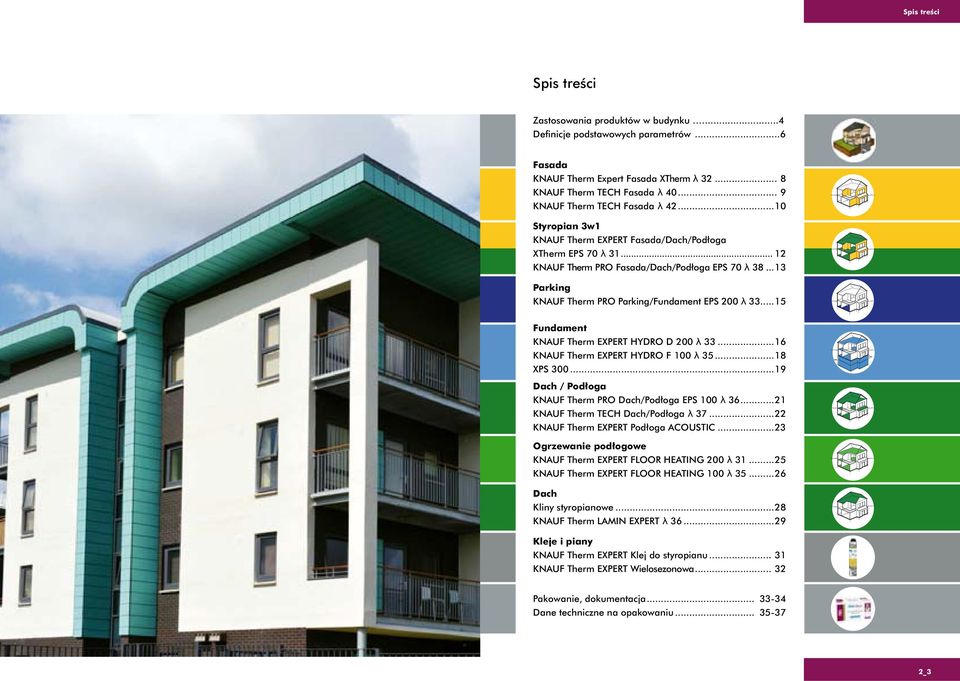

2 Spis treści Spis treści Zastosowania produktów w budynku...4 Definicje podstawowych parametrów...6 Fasada KNAUF Therm xpert Fasada XTherm λ KNAUF Therm TCH Fasada λ KNAUF Therm TCH Fasada λ Styropian 3w1 KNAUF Therm XPRT Fasada/Dach/Podłoga XTherm PS 70 λ KNAUF Therm PRO Fasada/Dach/Podłoga PS 70 λ Parking KNAUF Therm PRO Parking/Fundament PS 200 λ Fundament KNAUF Therm XPRT HYDRO D 200 λ KNAUF Therm XPRT HYDRO F 100 λ XPS Dach / Podłoga KNAUF Therm PRO Dach/Podłoga PS 100 λ KNAUF Therm TCH Dach/Podłoga λ KNAUF Therm XPRT Podłoga ACOUSTIC...23 Ogrzewanie podłogowe KNAUF Therm XPRT FLOOR HATING 200 λ KNAUF Therm XPRT FLOOR HATING 100 λ Dach Kliny styropianowe...28 KNAUF Therm LAMIN XPRT λ Kleje i piany KNAUF Therm XPRT Klej do styropianu KNAUF Therm XPRT Wielosezonowa Pakowanie, dokumentacja Dane techniczne na opakowaniu _3

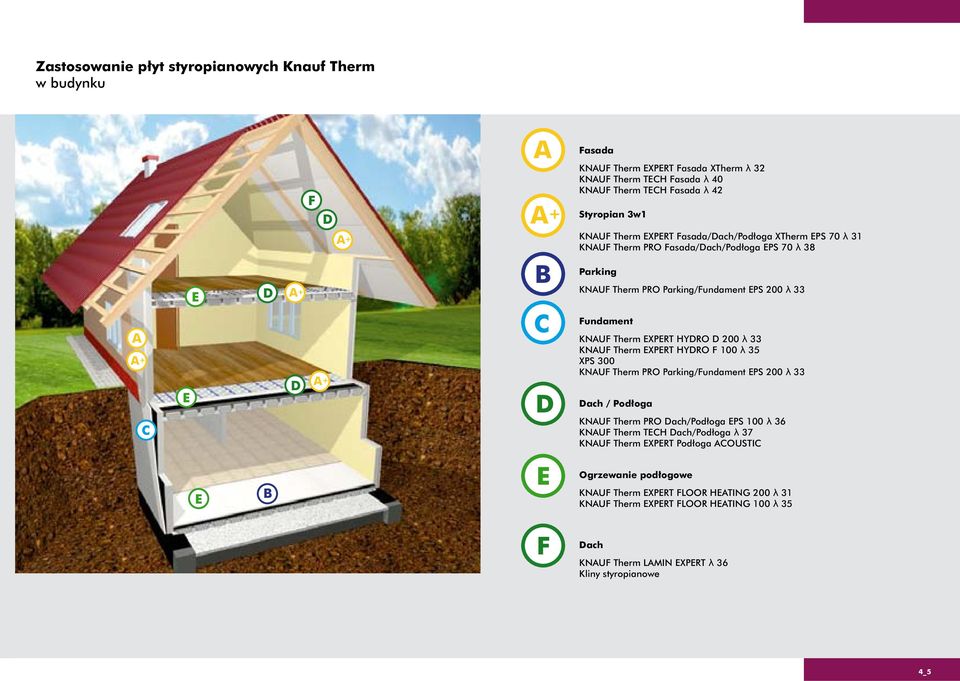

3 Zastosowanie płyt styropianowych Knauf Therm w budynku A A + D D F D A + A + A + A A + B C D Fasada KNAUF Therm XPRT Fasada XTherm λ 32 KNAUF Therm TCH Fasada λ 40 KNAUF Therm TCH Fasada λ 42 Styropian 3w1 KNAUF Therm XPRT Fasada/Dach/Podłoga XTherm PS 70 λ 31 KNAUF Therm PRO Fasada/Dach/Podłoga PS 70 λ 38 Parking KNAUF Therm PRO Parking/Fundament PS 200 λ 33 Fundament KNAUF Therm XPRT HYDRO D 200 λ 33 KNAUF Therm XPRT HYDRO F 100 λ 35 XPS 300 KNAUF Therm PRO Parking/Fundament PS 200 λ 33 Dach / Podłoga KNAUF Therm PRO Dach/Podłoga PS 100 λ 36 KNAUF Therm TCH Dach/Podłoga λ 37 KNAUF Therm XPRT Podłoga ACOUSTIC B Ogrzewanie podłogowe KNAUF Therm XPRT FLOOR HATING 200 λ 31 KNAUF Therm XPRT FLOOR HATING 100 λ 35 F Dach KNAUF Therm LAMIN XPRT λ 36 Kliny styropianowe 4_5

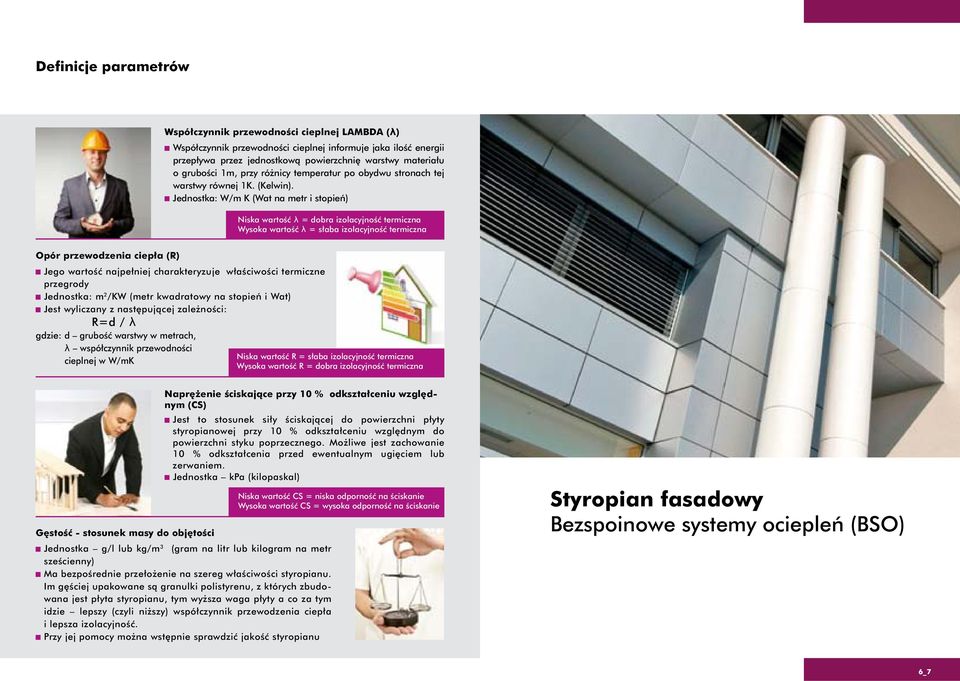

4 Definicje parametrów Współczynnik przewodności cieplnej LAMBDA (λ) Współczynnik przewodności cieplnej informuje jaka ilość energii przepływa przez jednostkową powierzchnię warstwy materiału o grubości 1m, przy różnicy temperatur po obydwu stronach tej warstwy równej 1K. (Kelwin). Jednostka: W/m K (Wat na metr i stopień) Niska wartość λ = dobra izolacyjność termiczna Wysoka wartość λ = słaba izolacyjność termiczna Opór przewodzenia ciepła (R) Jego wartość najpełniej charakteryzuje właściwości termiczne przegrody Jednostka: m 2 /KW (metr kwadratowy na stopień i Wat) Jest wyliczany z następującej zależności: R=d / λ gdzie: d grubość warstwy w metrach, λ współczynnik przewodności cieplnej w W/mK Niska wartość R = słaba izolacyjność termiczna Wysoka wartość R = dobra izolacyjność termiczna - stosunek masy do objętości Naprężenie ściskające przy 10 % odkształceniu względnym (CS) Jest to stosunek siły ściskającej do powierzchni płyty styropianowej przy 10 % odkształceniu względnym do powierzchni styku poprzecznego. Możliwe jest zachowanie 10 % odkształcenia przed ewentualnym ugięciem lub zerwaniem. Jednostka kpa (kilopaskal) Jednostka g/l lub kg/m 3 (gram na litr lub kilogram na metr sześcienny) Ma bezpośrednie przełożenie na szereg właściwości styropianu. Im gęściej upakowane są granulki polistyrenu, z których zbudowana jest płyta styropianu, tym wyższa waga płyty a co za tym idzie lepszy (czyli niższy) współczynnik przewodzenia ciepła i lepsza izolacyjność. Przy jej pomocy można wstępnie sprawdzić jakość styropianu Niska wartość CS = niska odporność na ściskanie Wysoka wartość CS = wysoka odporność na ściskanie Styropian fasadowy Bezspoinowe systemy ociepleń (BSO) 6_7

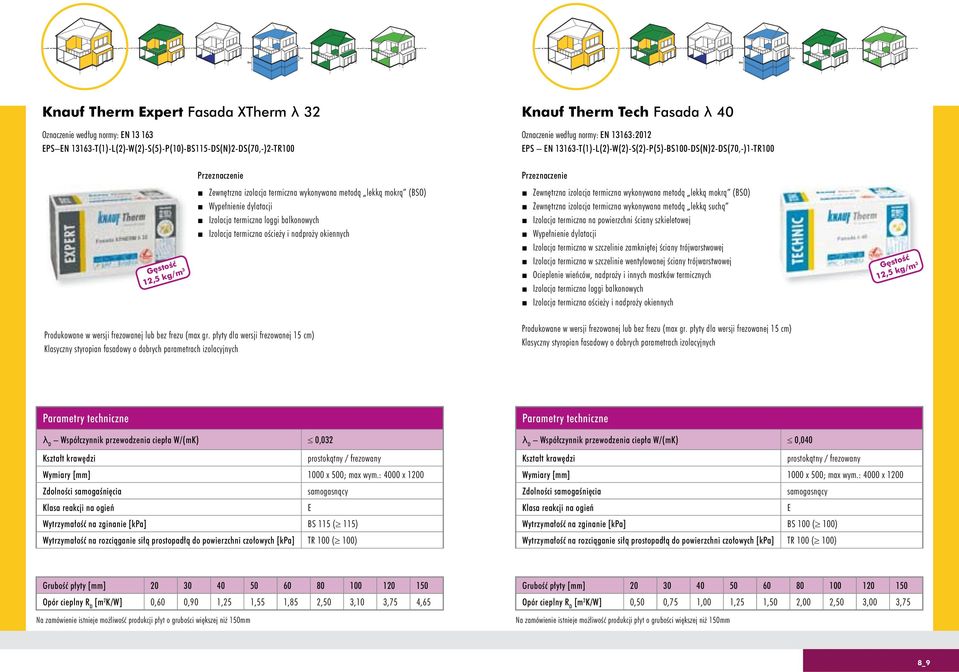

5 Knauf Therm xpert Fasada XTherm λ 32 Oznaczenie według normy: N PS N T(1)-L(2)-W(2)-S(5)-P(10)-BS115-DS(N)2-DS(70,-)2-TR100 Knauf Therm Tech Fasada λ 40 Oznaczenie według normy: N 13163:2012 PS N T(1)-L(2)-W(2)-S(2)-P(5)-BS100-DS(N)2-DS(70,-)1-TR100 12,5 kg/m 3 Zewnętrzna izolacja termiczna wykonywana metodą lekką mokrą (BSO) Wypełnienie dylatacji Izolacja termiczna loggi balkonowych Izolacja termiczna ościeży i nadproży okiennych Zewnętrzna izolacja termiczna wykonywana metodą lekką mokrą (BSO) Zewnętrzna izolacja termiczna wykonywana metodą lekką suchą Izolacja termiczna na powierzchni ściany szkieletowej Wypełnienie dylatacji Izolacja termiczna w szczelinie zamkniętej ściany trójwarstwowej Izolacja termiczna w szczelinie wentylowanej ściany trójwarstwowej Ocieplenie wieńców, nadproży i innych mostków termicznych Izolacja termiczna loggi balkonowych Izolacja termiczna ościeży i nadproży okiennych 12,5 kg/m 3 Produkowane w wersji frezowanej lub bez frezu (max gr. płyty dla wersji frezowanej 15 cm) Klasyczny styropian fasadowy o dobrych parametrach izolacyjnych Produkowane w wersji frezowanej lub bez frezu (max gr. płyty dla wersji frezowanej 15 cm) Klasyczny styropian fasadowy o dobrych parametrach izolacyjnych Współczynnik przewodzenia ciepła W/(mK) 0,032 prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Wytrzymałość na zginanie [kpa] BS 115 ( 115) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) Współczynnik przewodzenia ciepła W/(mK) 0,040 prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Wytrzymałość na zginanie [kpa] BS 100 ( 100) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) Grubość płyty [mm] [m 2 K/W] 0,60 0,90 1,25 1,55 1,85 2,50 3,10 3,75 4,65 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm Grubość płyty [mm] [m 2 K/W] 0,50 0,75 1,00 1,25 1,50 2,00 2,50 3,00 3,75 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm 8_9

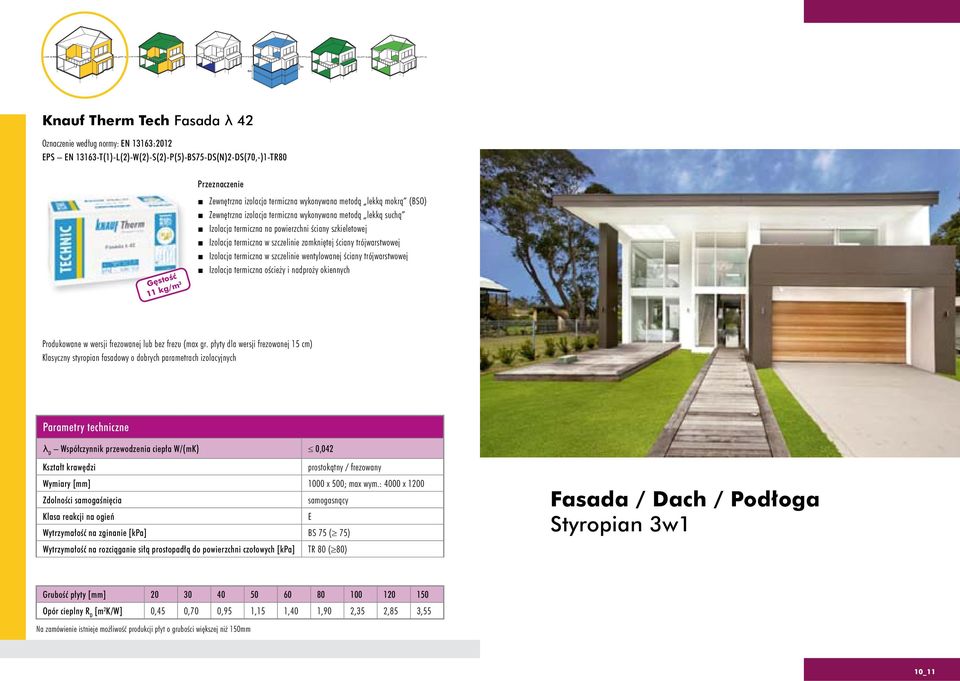

6 Knauf Therm Tech Fasada λ 42 Oznaczenie według normy: N 13163:2012 PS N T(1)-L(2)-W(2)-S(2)-P(5)-BS75-DS(N)2-DS(70,-)1-TR80 11 kg/m 3 Zewnętrzna izolacja termiczna wykonywana metodą lekką mokrą (BSO) Zewnętrzna izolacja termiczna wykonywana metodą lekką suchą Izolacja termiczna na powierzchni ściany szkieletowej Izolacja termiczna w szczelinie zamkniętej ściany trójwarstwowej Izolacja termiczna w szczelinie wentylowanej ściany trójwarstwowej Izolacja termiczna ościeży i nadproży okiennych Produkowane w wersji frezowanej lub bez frezu (max gr. płyty dla wersji frezowanej 15 cm) Klasyczny styropian fasadowy o dobrych parametrach izolacyjnych Współczynnik przewodzenia ciepła W/(mK) 0,042 prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Wytrzymałość na zginanie [kpa] BS 75 ( 75) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 80 ( 80) Fasada / Dach / Podłoga Styropian 3w1 Grubość płyty [mm] [m 2 K/W] 0,45 0,70 0,95 1,15 1,40 1,90 2,35 2,85 3,55 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm 10_11

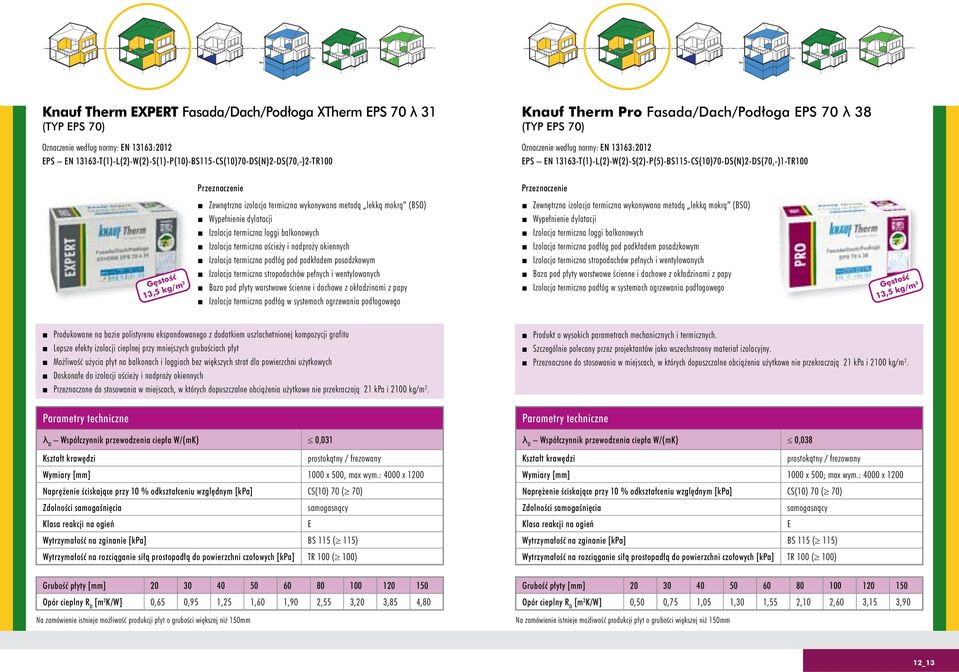

7 Knauf Therm XPRT Fasada/Dach/Podłoga XTherm PS 70 λ 31 (TYP PS 70) Oznaczenie według normy: N 13163:2012 PS N T(1)-L(2)-W(2)-S(1)-P(10)-BS115-CS(10)70-DS(N)2-DS(70,-)2-TR100 Knauf Therm Pro Fasada/Dach/Podłoga PS 70 λ 38 (TYP PS 70) Oznaczenie według normy: N 13163:2012 PS N T(1)-L(2)-W(2)-S(2)-P(5)-BS115-CS(10)70-DS(N)2-DS(70,-)1-TR100 13,5 kg/m 3 Zewnętrzna izolacja termiczna wykonywana metodą lekką mokrą (BSO) Wypełnienie dylatacji Izolacja termiczna loggi balkonowych Izolacja termiczna ościeży i nadproży okiennych Izolacja termiczna podłóg pod podkładem posadzkowym Izolacja termiczna stropodachów pełnych i wentylowanych Baza pod płyty warstwowe ścienne i dachowe z okładzinami z papy Izolacja termiczna podłóg w systemach ogrzewania podłogowego Zewnętrzna izolacja termiczna wykonywana metodą lekką mokrą (BSO) Wypełnienie dylatacji Izolacja termiczna loggi balkonowych Izolacja termiczna podłóg pod podkładem posadzkowym Izolacja termiczna stropodachów pełnych i wentylowanych Baza pod płyty warstwowe ścienne i dachowe z okładzinami z papy Izolacja termiczna podłóg w systemach ogrzewania podłogowego 13,5 kg/m 3 Produkowane na bazie polistyrenu ekspandowanego z dodatkiem uszlachetnionej kompozycji grafitu Lepsze efekty izolacji cieplnej przy mniejszych grubościach płyt Możliwość użycia płyt na balkonach i loggiach bez większych strat dla powierzchni użytkowych Doskonałe do izolacji ościeży i nadproży okiennych Przeznaczone do stosowania w miejscach, w których dopuszczalne obciążenia użytkowe nie przekraczają 21 kpa i 2100 kg/m 2. Produkt o wysokich parametrach mechanicznych i termicznych. Szczególnie polecany przez projektantów jako wszechstronny materiał izolacyjny. Przeznaczone do stosowania w miejscach, w których dopuszczalne obciążenia użytkowe nie przekraczają 21 kpa i 2100 kg/m 2. Współczynnik przewodzenia ciepła W/(mK) 0,031 prostokątny / frezowany Wymiary [mm] 1000 x 500, max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 70 ( 70) Wytrzymałość na zginanie [kpa] BS 115 ( 115) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) Współczynnik przewodzenia ciepła W/(mK) 0,038 prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 70 ( 70) Wytrzymałość na zginanie [kpa] BS 115 ( 115) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) Grubość płyty [mm] [m 2 K/W] 0,65 0,95 1,25 1,60 1,90 2,55 3,20 3,85 4,80 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm Grubość płyty [mm] [m 2 K/W] 0,50 0,75 1,05 1,30 1,55 2,10 2,60 3,15 3,90 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm 12_13

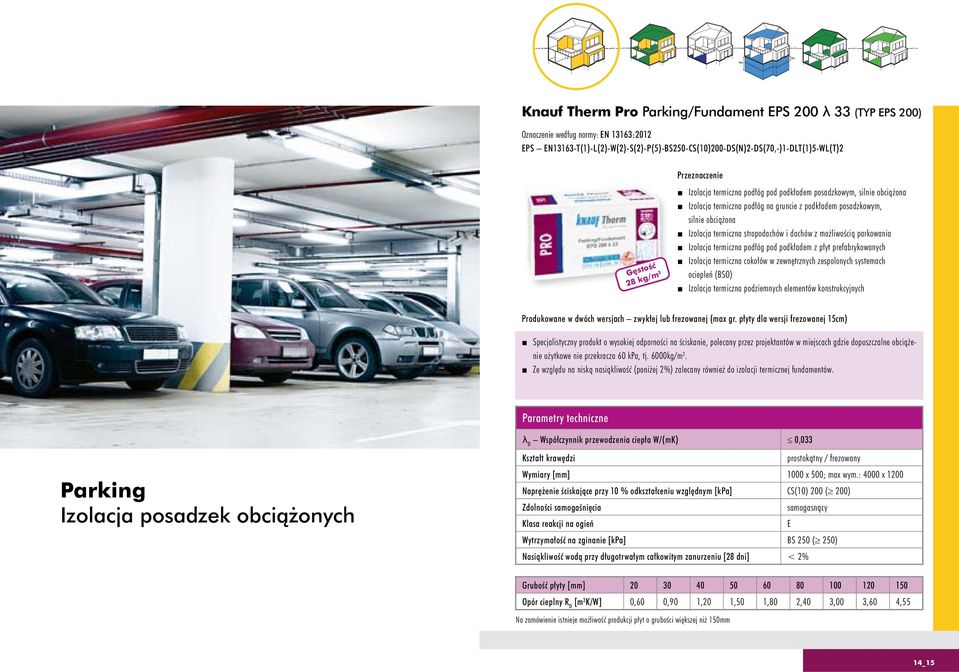

8 Knauf Therm Pro Parking/Fundament PS 200 λ 33 (TYP PS 200) Oznaczenie według normy: N 13163:2012 PS N13163-T(1)-L(2)-W(2)-S(2)-P(5)-BS250-CS(10)200-DS(N)2-DS(70,-)1-DLT(1)5-WL(T)2 28 kg/m 3 Izolacja termiczna podłóg pod podkładem posadzkowym, silnie obciążona Izolacja termiczna podłóg na gruncie z podkładem posadzkowym, silnie obciążona Izolacja termiczna stropodachów i dachów z możliwością parkowania Izolacja termiczna podłóg pod podkładem z płyt prefabrykowanych Izolacja termiczna cokołów w zewnętrznych zespolonych systemach ociepleń (BSO) Izolacja termiczna podziemnych elementów konstrukcyjnych Produkowane w dwóch wersjach zwykłej lub frezowanej (max gr. płyty dla wersji frezowanej 15cm) Specjalistyczny produkt o wysokiej odporności na ściskanie, polecany przez projektantów w miejscach gdzie dopuszczalne obciążenie użytkowe nie przekracza 60 kpa, tj. 6000kg/m 2. Ze względu na niską nasiąkliwość (poniżej 2%) zalecany również do izolacji termicznej fundamentów. Współczynnik przewodzenia ciepła W/(mK) 0,033 Parking Izolacja posadzek obciążonych prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 200 ( 200) Wytrzymałość na zginanie [kpa] BS 250 ( 250) Nasiąkliwość wodą przy długotrwałym całkowitym zanurzeniu [28 dni] < 2% Grubość płyty [mm] [m 2 K/W] 0,60 0,90 1,20 1,50 1,80 2,40 3,00 3,60 4,55 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm 14_15

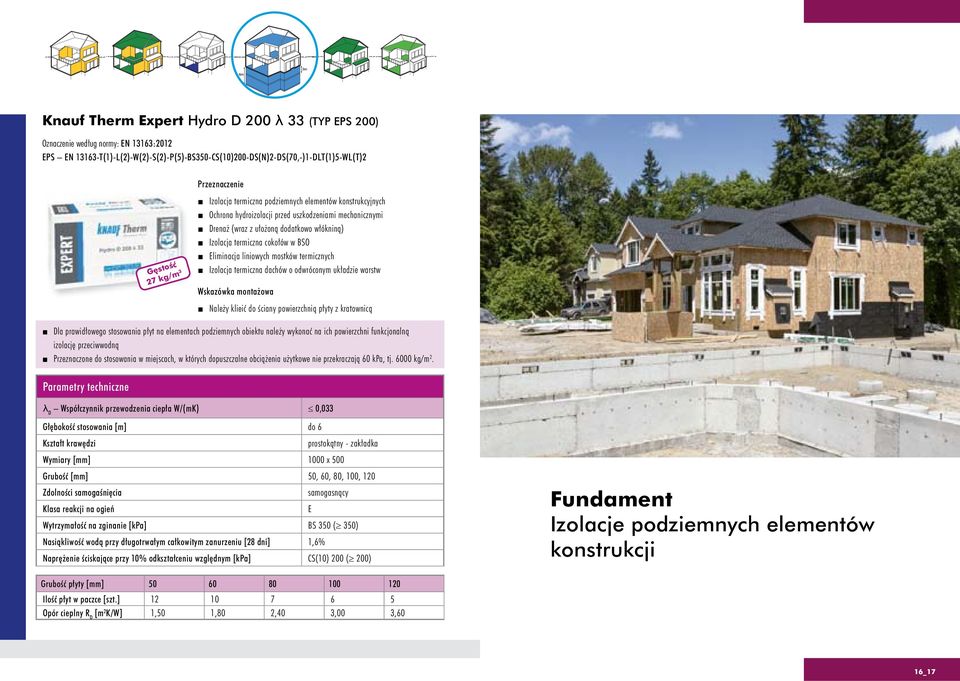

9 Knauf Therm xpert Hydro D 200 λ 33 (TYP PS 200) Oznaczenie według normy: N 13163:2012 PS N T(1)-L(2)-W(2)-S(2)-P(5)-BS350-CS(10)200-DS(N)2-DS(70,-)1-DLT(1)5-WL(T)2 27 kg/m 3 Izolacja termiczna podziemnych elementów konstrukcyjnych Ochrona hydroizolacji przed uszkodzeniami mechanicznymi Drenaż (wraz z ułożoną dodatkowo włókniną) Izolacja termiczna cokołów w BSO liminacja liniowych mostków termicznych Izolacja termiczna dachów o odwróconym układzie warstw Wskazówka montażowa Należy klieić do ściany powierzchnią płyty z kratownicą Dla prawidłowego stosowania płyt na elementach podziemnych obiektu należy wykonać na ich powierzchni funkcjonalną izolację przeciwwodną Przeznaczone do stosowania w miejscach, w których dopuszczalne obciążenia użytkowe nie przekraczają 60 kpa, tj kg/m 2. Współczynnik przewodzenia ciepła W/(mK) 0,033 Głębokość stosowania [m] do 6 prostokątny - zakładka Wymiary [mm] 1000 x 500 Grubość [mm] 50, 60, 80, 100, 120 Wytrzymałość na zginanie [kpa] BS 350 ( 350) Nasiąkliwość wodą przy długotrwałym całkowitym zanurzeniu [28 dni] 1,6% Naprężenie ściskające przy 10% odkształceniu względnym [kpa] CS(10) 200 ( 200) Fundament Izolacje podziemnych elementów konstrukcji Grubość płyty [mm] Ilość płyt w paczce [szt.] [m 2 K/W] 1,50 1,80 2,40 3,00 3,60 16_17

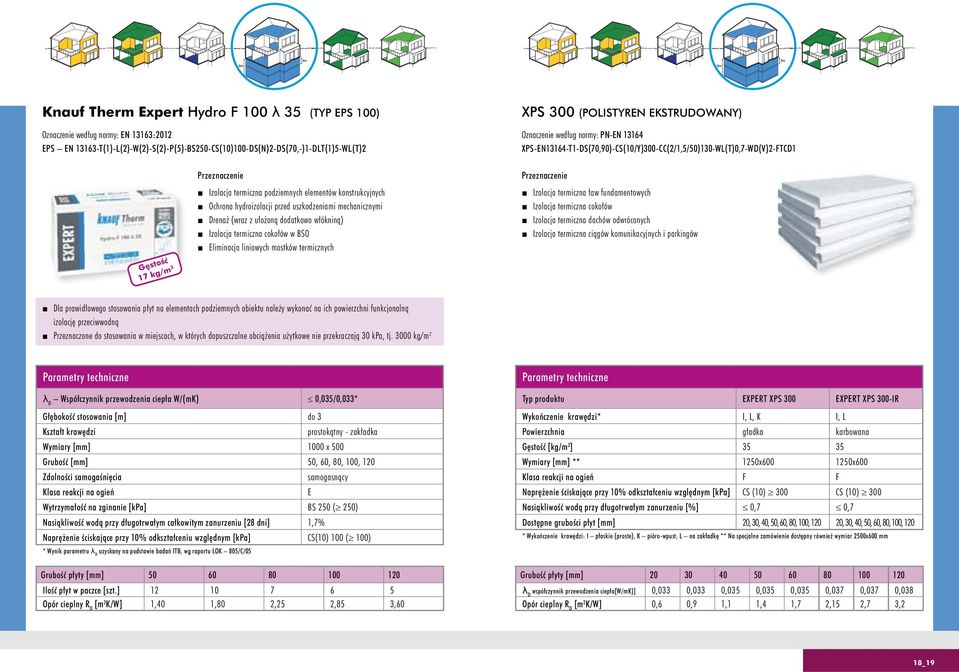

10 Knauf Therm xpert Hydro F 100 λ 35 (TYP PS 100) Oznaczenie według normy: N 13163:2012 PS N T(1)-L(2)-W(2)-S(2)-P(5)-BS250-CS(10)100-DS(N)2-DS(70,-)1-DLT(1)5-WL(T)2 XPS 300 (POLISTYRN KSTRUDOWANY) Oznaczenie według normy: PN-N XPS-N13164-T1-DS(70,90)-CS(10/Y)300-CC(2/1,5/50)130-WL(T)0,7-WD(V)2-FTCD1 17 kg/m 3 Izolacja termiczna podziemnych elementów konstrukcyjnych Ochrona hydroizolacji przed uszkodzeniami mechanicznymi Drenaż (wraz z ułożoną dodatkowo włókniną) Izolacja termiczna cokołów w BSO liminacja liniowych mostków termicznych Izolacja termiczna ław fundamentowych Izolacja termiczna cokołów Izolacja termiczna dachów odwróconych Izolacja termiczna ciągów komunikacyjnych i parkingów Dla prawidłowego stosowania płyt na elementach podziemnych obiektu należy wykonać na ich powierzchni funkcjonalną izolację przeciwwodną Przeznaczone do stosowania w miejscach, w których dopuszczalne obciążenia użytkowe nie przekraczają 30 kpa, tj kg/m 2 Współczynnik przewodzenia ciepła W/(mK) 0,035/0,033* Głębokość stosowania [m] do 3 prostokątny - zakładka Wymiary [mm] 1000 x 500 Grubość [mm] 50, 60, 80, 100, 120 Wytrzymałość na zginanie [kpa] BS 250 ( 250) Nasiąkliwość wodą przy długotrwałym całkowitym zanurzeniu [28 dni] 1,7% Naprężenie ściskające przy 10% odkształceniu względnym [kpa] CS(10) 100 ( 100) * Wynik parametru uzyskany na podstawie badań ITB, wg raportu LOK 805/C/05 Grubość płyty [mm] Ilość płyt w paczce [szt.] [m 2 K/W] 1,40 1,80 2,25 2,85 3,60 Typ produktu XPRT XPS 300 XPRT XPS 300-IR Wykończenie krawędzi* I, L, K I, L Powierzchnia gładka karbowana [kg/m 3 ] Wymiary [mm] ** 1250x x600 F F Naprężenie ściskające przy 10% odkształceniu względnym [kpa] CS (10) 300 CS (10) 300 Nasiąkliwość wodą przy długotrwałym zanurzeniu [%] 0,7 0,7 Dostępne grubości płyt [mm] 20, 30, 40, 50, 60, 80, 100, , 30, 40, 50, 60, 80, 100, 120 * Wykończenie krawędzi: I płaskie (proste), K pióro-wpust, L na zakładkę ** Na specjalne zamówienie dostępny również wymiar 2500x600 mm Grubość płyty [mm] współczynnik przewodzenia ciepła[w/mk)] 0,033 0,033 0,035 0,035 0,035 0,037 0,037 0,038 [m 2 K/W] 0,6 0,9 1,1 1,4 1,7 2,15 2,7 3,2 18_19

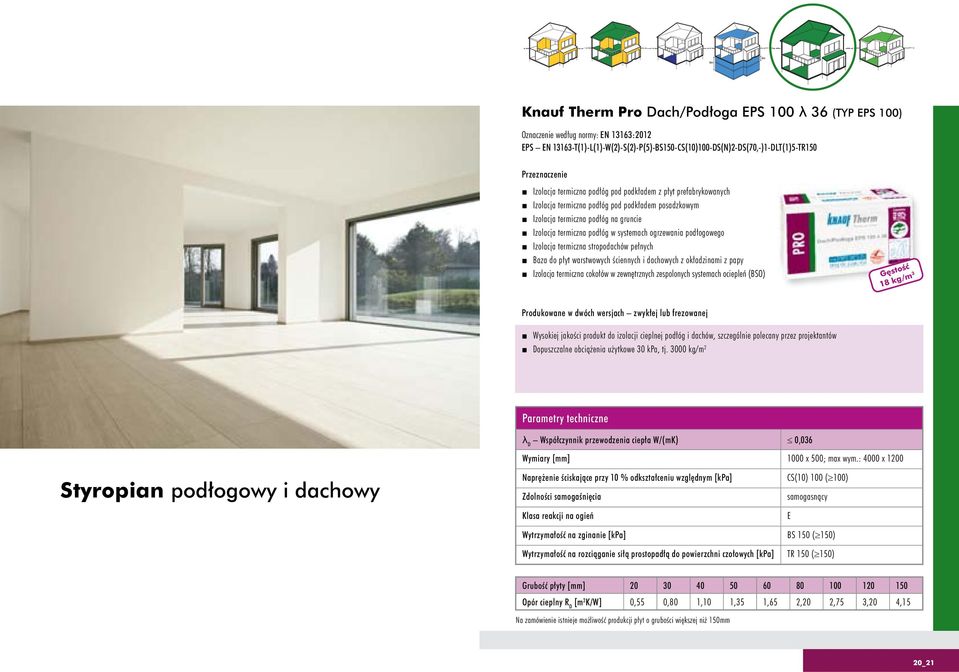

11 Knauf Therm Pro Dach/Podłoga PS 100 λ 36 (TYP PS 100) Oznaczenie według normy: N 13163:2012 PS N T(1)-L(1)-W(2)-S(2)-P(5)-BS150-CS(10)100-DS(N)2-DS(70,-)1-DLT(1)5-TR150 Izolacja termiczna podłóg pod podkładem z płyt prefabrykowanych Izolacja termiczna podłóg pod podkładem posadzkowym Izolacja termiczna podłóg na gruncie Izolacja termiczna podłóg w systemach ogrzewania podłogowego Izolacja termiczna stropodachów pełnych Baza do płyt warstwowych ściennych i dachowych z okładzinami z papy Izolacja termiczna cokołów w zewnętrznych zespolonych systemach ociepleń (BSO) 18 kg/m 3 Produkowane w dwóch wersjach zwykłej lub frezowanej Wysokiej jakości produkt do izolacji cieplnej podłóg i dachów, szczególnie polecany przez projektantów Dopuszczalne obciążenia użytkowe 30 kpa, tj kg/m 2 Współczynnik przewodzenia ciepła W/(mK) 0,036 Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Styropian podłogowy i dachowy Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] Wytrzymałość na zginanie [kpa] Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] CS(10) 100 ( 100) BS 150 ( 150) TR 150 ( 150) Grubość płyty [mm] [m 2 K/W] 0,55 0,80 1,10 1,35 1,65 2,20 2,75 3,20 4,15 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm 20_21

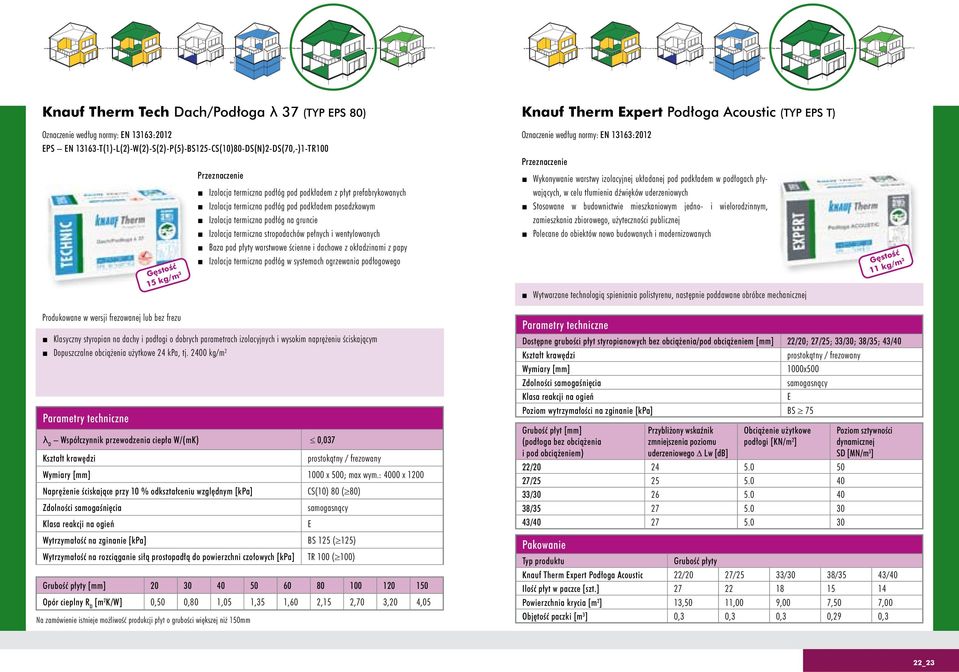

12 Knauf Therm Tech Dach/Podłoga λ 37 (TYP PS 80) Oznaczenie według normy: N 13163:2012 PS N T(1)-L(2)-W(2)-S(2)-P(5)-BS125-CS(10)80-DS(N)2-DS(70,-)1-TR kg/m 3 Izolacja termiczna podłóg pod podkładem z płyt prefabrykowanych Izolacja termiczna podłóg pod podkładem posadzkowym Izolacja termiczna podłóg na gruncie Izolacja termiczna stropodachów pełnych i wentylowanych Baza pod płyty warstwowe ścienne i dachowe z okładzinami z papy Izolacja termiczna podłóg w systemach ogrzewania podłogowego Knauf Therm xpert Podłoga Acoustic (TYP PS T) Oznaczenie według normy: N 13163:2012 Wykonywanie warstwy izolacyjnej układanej pod podkładem w podłogach pływających, w celu tłumienia dźwięków uderzeniowych Stosowane w budownictwie mieszkaniowym jedno- i wielorodzinnym, zamieszkania zbiorowego, użyteczności publicznej Polecane do obiektów nowo budowanych i modernizowanych Wytwarzane technologią spieniania polistyrenu, następnie poddawane obróbce mechanicznej 11 kg/m 3 Produkowane w wersji frezowanej lub bez frezu Klasyczny styropian na dachy i podłogi o dobrych parametrach izolacyjnych i wysokim naprężeniu ściskającym Dopuszczalne obciążenia użytkowe 24 kpa, tj kg/m 2 Współczynnik przewodzenia ciepła W/(mK) 0,037 prostokątny / frezowany Wymiary [mm] 1000 x 500; max wym.: 4000 x 1200 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 80 ( 80) Wytrzymałość na zginanie [kpa] BS 125 ( 125) Wytrzymałość na rozciąganie siłą prostopadłą do powierzchni czołowych [kpa] TR 100 ( 100) Grubość płyty [mm] [m 2 K/W] 0,50 0,80 1,05 1,35 1,60 2,15 2,70 3,20 4,05 Na zamówienie istnieje możliwość produkcji płyt o grubości większej niż 150mm Dostępne grubości płyt styropianowych bez obciążenia/pod obciążeniem [mm] 22/20; 27/25; 33/30; 38/35; 43/40 prostokątny / frezowany Wymiary [mm] 1000x500 Poziom wytrzymałości na zginanie [kpa] BS 75 Grubość płyt [mm] (podłoga bez obciążenia i pod obciążeniem) Pakowanie Przybliżony wskaźnik zmniejszenia poziomu uderzeniowego Δ Lw [db] Obciążenie użytkowe podłogi [KN/m 2 ] 22/ / / / / Poziom sztywności dynamicznej SD [MN/m 3 ] Typ produktu Grubość płyty Knauf Therm xpert Podłoga Acoustic 22/20 27/25 33/30 38/35 43/40 Ilość płyt w paczce [szt.] Powierzchnia krycia [m 2 ] 13,50 11,00 9,00 7,50 7,00 Objętość paczki [m 3 ] 0,3 0,3 0,3 0,29 0,3 22_23

13 Knauf Therm xpert Floor Heating 200 λ 31 (TYP PS 200) Oznaczenie według normy: N 13163:2012 PS N T(1)-L(2)-W(2)-S(2)-P(5)-BS350-CS(10)200-DS(N)2-DS(70,-)1-DLT(1)5 28 kg/m 3 Izolacja termiczna podłóg i montaż przewodów grzewczych w systemach wodnego ogrzewania podłogowego Możliwość stosowania w obiektach budownictwa mieszkaniowego i użyteczności publicznej Unikalne właściwości Zamek: likwiduje mostki termiczne między płytami gwarantuje stabilną powierzchnię po połączeniu płyt zabezpiecza przed wpłynięciem wylewki pod płyty Duży format płyt (1 płyta to 0,77m 2 ): eliminacja mostków termicznych pomiędzy warstwami styropianu przyspiesza układanie na dużych powierzchniach możliwość stosowania zwykłych rur grzewczych bez wkładki aluminiowej Wypustki: dzięki nachyleniu (kąt ujemny) wypustek nie występuje ryzyko wypchnięcia rur nad wylewkę pełne otoczenie rurek wylewką ochrona rur przed uszkodzeniem mechanicznym szybki i łatwy montaż przewodów grzewczych Niska wartość = wysoka izolacyjność: możliwość zmniejszenia grubości warstwy styropianu do ogrzewania podłogowego, gdy występują ograniczenia wysokości posadzki Ogrzewanie podłogowe Współczynnik przewodzenia ciepła W/(mK) 0,031 prostokątny Wymiary [mm] 1120 x 720 (z zakładką), 1100 x 700 (bez zakładki) Grubość [mm] 20 i 30 Średnica przewodów grzewczych [mm] od 14 do 18 Min. promień gięcia rury [mm] 50 Wysokość wypustek [mm] 27 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 200 ( 200) Wytrzymałość na zginanie [kpa] BS 350 ( 350) 428* *poziom BS 428 kpa uzyskany w trakcie badań płyty w ITB Grubość płyty [mm] [m 2 K/W] 0,65 0,95 24_25

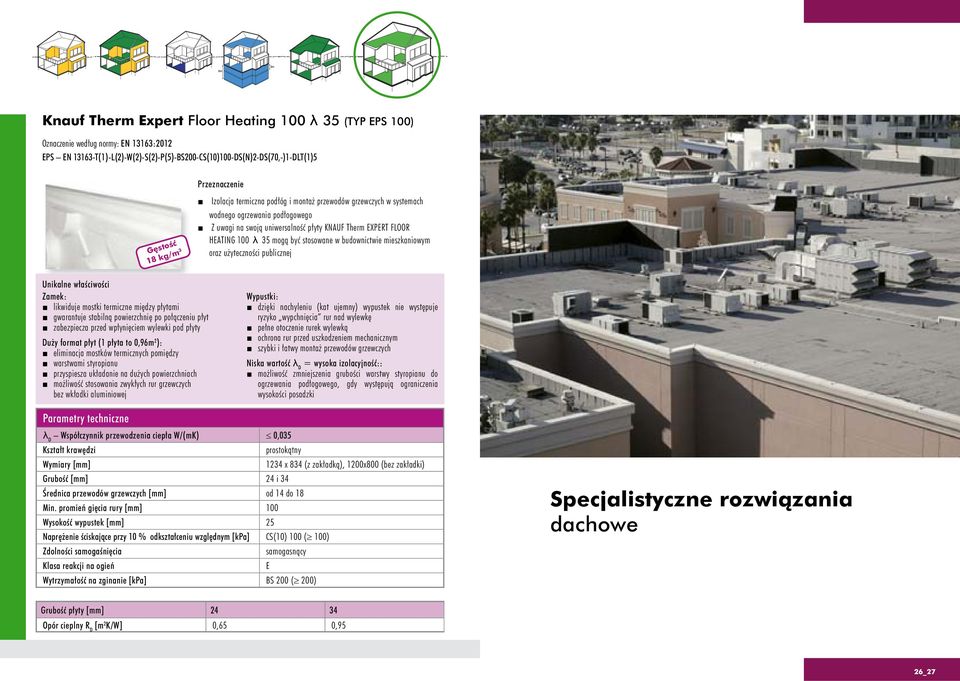

14 Knauf Therm xpert Floor Heating 100 λ 35 (TYP PS 100) Oznaczenie według normy: N 13163:2012 PS N T(1)-L(2)-W(2)-S(2)-P(5)-BS200-CS(10)100-DS(N)2-DS(70,-)1-DLT(1)5 18 kg/m 3 Izolacja termiczna podłóg i montaż przewodów grzewczych w systemach wodnego ogrzewania podłogowego Z uwagi na swoją uniwersalność płyty KNAUF Therm XPRT FLOOR HATING 100 λ 35 mogą być stosowane w budownictwie mieszkaniowym oraz użyteczności publicznej Unikalne właściwości Zamek: likwiduje mostki termiczne między płytami gwarantuje stabilną powierzchnię po połączeniu płyt zabezpiecza przed wpłynięciem wylewki pod płyty Duży format płyt (1 płyta to 0,96m 2 ): eliminacja mostków termicznych pomiędzy warstwami styropianu przyspiesza układanie na dużych powierzchniach możliwość stosowania zwykłych rur grzewczych bez wkładki aluminiowej Wypustki: dzięki nachyleniu (kat ujemny) wypustek nie występuje ryzyko wypchnięcia rur nad wylewkę pełne otoczenie rurek wylewką ochrona rur przed uszkodzeniem mechanicznym szybki i łatwy montaż przewodów grzewczych Niska wartość = wysoka izolacyjność:: możliwość zmniejszenia grubości warstwy styropianu do ogrzewania podłogowego, gdy występują ograniczenia wysokości posadzki Współczynnik przewodzenia ciepła W/(mK) 0,035 prostokątny Wymiary [mm] 1234 x 834 (z zakładką), 1200x800 (bez zakładki) Grubość [mm] 24 i 34 Średnica przewodów grzewczych [mm] od 14 do 18 Min. promień gięcia rury [mm] 100 Wysokość wypustek [mm] 25 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 100 ( 100) Wytrzymałość na zginanie [kpa] BS 200 ( 200) Specjalistyczne rozwiązania dachowe Grubość płyty [mm] [m 2 K/W] 0,65 0,95 26_27

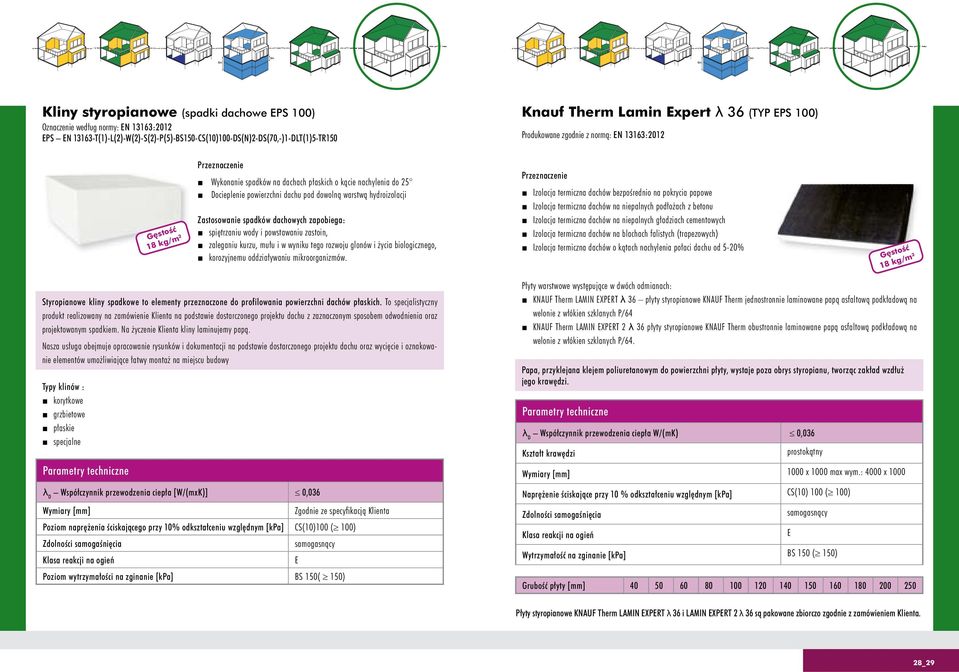

15 Kliny styropianowe (spadki dachowe PS 100) Oznaczenie według normy: N 13163:2012 PS N T(1)-L(2)-W(2)-S(2)-P(5)-BS150-CS(10)100-DS(N)2-DS(70,-)1-DLT(1)5-TR150 Knauf Therm Lamin xpert λ 36 (TYP PS 100) Produkowane zgodnie z normą: N 13163: kg/m 2 Wykonanie spadków na dachach płaskich o kącie nachylenia do 25 Docieplenie powierzchni dachu pod dowolną warstwą hydroizolacji Zastosowanie spadków dachowych zapobiega: spiętrzaniu wody i powstawaniu zastoin, zaleganiu kurzu, mułu i w wyniku tego rozwoju glonów i życia biologicznego, korozyjnemu oddziaływaniu mikroorganizmów. Izolacja termiczna dachów bezpośrednio na pokrycia papowe Izolacja termiczna dachów na niepalnych podłożach z betonu Izolacja termiczna dachów na niepalnych gładziach cementowych Izolacja termiczna dachów na blachach falistych (trapezowych) Izolacja termiczna dachów o kątach nachylenia połaci dachu od 5-20% 18 kg/m 3 Styropianowe kliny spadkowe to elementy przeznaczone do profilowania powierzchni dachów płaskich. To specjalistyczny produkt realizowany na zamówienie Klienta na podstawie dostarczonego projektu dachu z zaznaczonym sposobem odwodnienia oraz projektowanym spadkiem. Na życzenie Klienta kliny laminujemy papą. Nasza usługa obejmuje opracowanie rysunków i dokumentacji na podstawie dostarczonego projektu dachu oraz wycięcie i oznakowanie elementów umożliwiające łatwy montaż na miejscu budowy Typy klinów : korytkowe grzbietowe płaskie specjalne Współczynnik przewodzenia ciepła [W/(mxK)] 0,036 Wymiary [mm] Zgodnie ze specyfikacją Klienta Poziom naprężenia ściskającego przy 10% odkształceniu względnym [kpa] CS(10)100 ( 100) Poziom wytrzymałości na zginanie [kpa] BS 150( 150) Płyty warstwowe występujące w dwóch odmianach: KNAUF Therm LAMIN XPRT λ 36 płyty styropianowe KNAUF Therm jednostronnie laminowane papą asfaltową podkładową na welonie z włókien szklanych P/64 KNAUF Therm LAMIN XPRT 2 λ 36 płyty styropianowe KNAUF Therm obustronnie laminowane papą asfaltową podkładową na welonie z włókien szklanych P/64. Papa, przyklejana klejem poliuretanowym do powierzchni płyty, wystaje poza obrys styropianu, tworząc zakład wzdłuż jego krawędzi. Współczynnik przewodzenia ciepła W/(mK) 0,036 prostokątny Wymiary [mm] 1000 x 1000 max wym.: 4000 x 1000 Naprężenie ściskające przy 10 % odkształceniu względnym [kpa] CS(10) 100 ( 100) Wytrzymałość na zginanie [kpa] BS 150 ( 150) Grubość płyty [mm] Płyty styropianowe KNAUF Therm LAMIN XPRT λ 36 i LAMIN XPRT 2 λ 36 są pakowane zbiorczo zgodnie z zamówieniem Klienta. 28_29

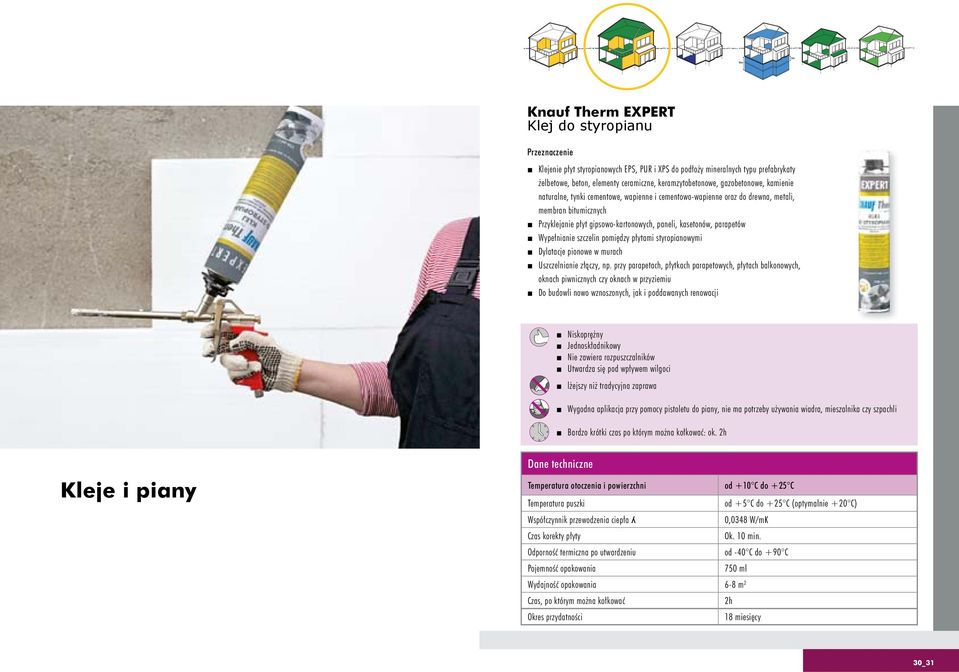

16 Knauf Therm XPRT Klej do styropianu Klejenie płyt styropianowych PS, PUR i XPS do podłoży mineralnych typu prefabrykaty żelbetowe, beton, elementy ceramiczne, keramzytobetonowe, gazobetonowe, kamienie naturalne, tynki cementowe, wapienne i cementowo-wapienne oraz do drewna, metali, membran bitumicznych Przyklejanie płyt gipsowo-kartonowych, paneli, kasetonów, parapetów Wypełnianie szczelin pomiędzy płytami styropianowymi Dylatacje pionowe w murach Uszczelnianie złączy, np. przy parapetach, płytkach parapetowych, płytach balkonowych, oknach piwnicznych czy oknach w przyziemiu Do budowli nowo wznoszonych, jak i poddawanych renowacji Niskoprężny Jednoskładnikowy Nie zawiera rozpuszczalników Utwardza się pod wpływem wilgoci lżejszy niż tradycyjna zaprawa Wygodna aplikacja przy pomocy pistoletu do piany, nie ma potrzeby używania wiadra, mieszalnika czy szpachli Bardzo krótki czas po którym można kołkować: ok. 2h Kleje i piany Dane techniczne Temperatura otoczenia i powierzchni Temperatura puszki Współczynnik przewodzenia ciepła ʎ Czas korekty płyty Odporność termiczna po utwardzeniu Pojemność opakowania od +10 C do +25 C od +5 C do +25 C (optymalnie +20 C) 0,0348 W/mK Ok. 10 min. od -40 C do +90 C 750 ml Wydajność opakowania 6-8 m 2 Czas, po którym można kołkować Okres przydatności 2h 18 miesięcy 30_31

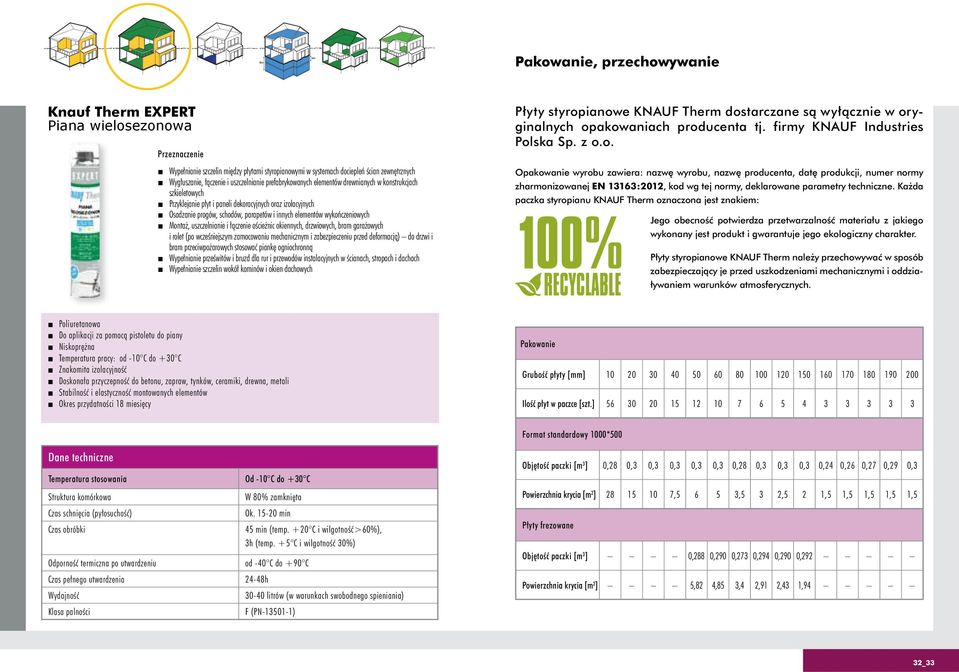

17 Pakowanie, przechowywanie Knauf Therm XPRT Piana wielosezonowa Wypełnianie szczelin między płytami styropianowymi w systemach dociepleń ścian zewnętrznych Wygłuszanie, łączenie i uszczelnianie prefabrykowanych elementów drewnianych w konstrukcjach szkieletowych Przyklejanie płyt i paneli dekoracyjnych oraz izolacyjnych Osadzanie progów, schodów, parapetów i innych elementów wykończeniowych Montaż, uszczelnianie i łączenie ościeżnic okiennych, drzwiowych, bram garażowych i rolet (po wcześniejszym zamocowaniu mechanicznym i zabezpieczeniu przed deformacją) do drzwi i bram przeciwpożarowych stosować piankę ogniochronną Wypełnianie prześwitów i bruzd dla rur i przewodów instalacyjnych w ścianach, stropach i dachach Wypełnianie szczelin wokół kominów i okien dachowych Płyty styropianowe KNAUF Therm dostarczane są wyłącznie w oryginalnych opakowaniach producenta tj. firmy KNAUF Industries Polska Sp. z o.o. Opakowanie wyrobu zawiera: nazwę wyrobu, nazwę producenta, datę produkcji, numer normy zharmonizowanej N 13163:2012, kod wg tej normy, deklarowane parametry techniczne. Każda paczka styropianu KNAUF Therm oznaczona jest znakiem: Jego obecność potwierdza przetwarzalność materiału z jakiego wykonany jest produkt i gwarantuje jego ekologiczny charakter. Płyty styropianowe KNAUF Therm należy przechowywać w sposób zabezpieczający je przed uszkodzeniami mechanicznymi i oddziaływaniem warunków atmosferycznych. Poliuretanowa Do aplikacji za pomocą pistoletu do piany Niskoprężna Temperatura pracy: od -10 C do +30 C Znakomita izolacyjność Doskonała przyczepność do betonu, zapraw, tynków, ceramiki, drewna, metali Stabilność i elastyczność montowanych elementów Okres przydatności 18 miesięcy Pakowanie Grubość płyty [mm] Ilość płyt w paczce [szt.] Format standardowy 1000*500 Dane techniczne Temperatura stosowania Od -10 C do +30 C Struktura komórkowa W 80% zamknięta Czas schnięcia (pyłosuchość) Ok min Czas obróbki 45 min (temp. +20 C i wilgotność>60%), 3h (temp. +5 C i wilgotność 30%) Odporność termiczna po utwardzeniu od -40 C do +90 C Czas pełnego utwardzenia 24-48h Wydajność litrów (w warunkach swobodnego spieniania) Klasa palności F (PN ) Objętość paczki [m 3 ] 0,28 0,3 0,3 0,3 0,3 0,3 0,28 0,3 0,3 0,3 0,24 0,26 0,27 0,29 0,3 Powierzchnia krycia [m 2 ] , ,5 3 2,5 2 1,5 1,5 1,5 1,5 1,5 Płyty frezowane Objętość paczki [m 3 ] 0,288 0,290 0,273 0,294 0,290 0,292 Powierzchnia krycia [m 2 ] 5,82 4,85 3,4 2,91 2,43 1,94 32_33

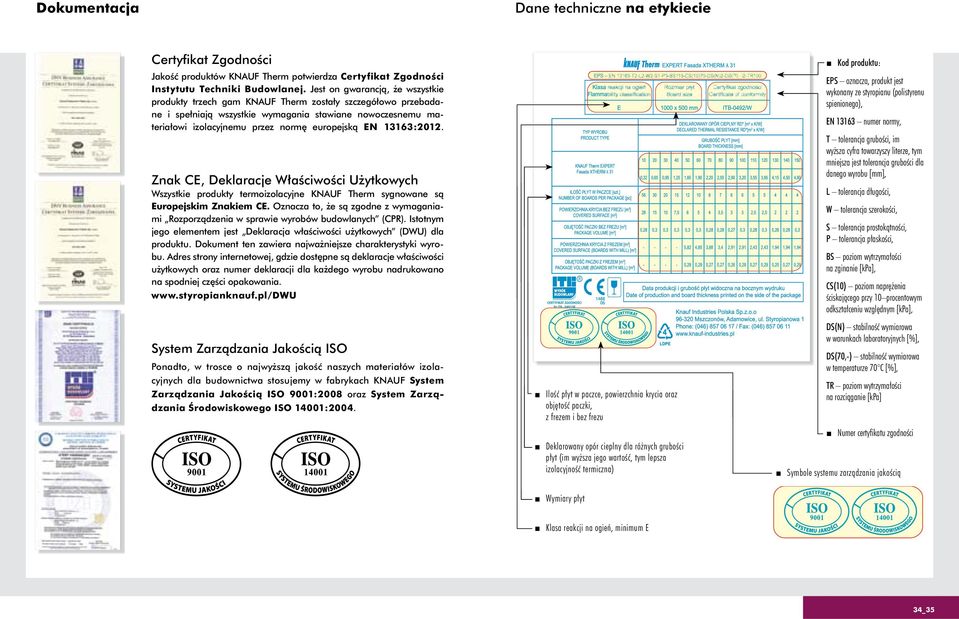

18 Dokumentacja Dane techniczne na etykiecie Certyfikat Zgodności Jakość produktów KNAUF Therm potwierdza Certyfikat Zgodności Instytutu Techniki Budowlanej. Jest on gwarancją, że wszystkie produkty trzech gam KNAUF Therm zostały szczegółowo przebadane i spełniają wszystkie wymagania stawiane nowoczesnemu materiałowi izolacyjnemu przez normę europejską N 13163:2012. Znak C, Deklaracje Właściwości Użytkowych Wszystkie produkty termoizolacyjne KNAUF Therm sygnowane są uropejskim Znakiem C. Oznacza to, że są zgodne z wymaganiami Rozporządzenia w sprawie wyrobów budowlanych (CPR). Istotnym jego elementem jest Deklaracja właściwości użytkowych (DWU) dla produktu. Dokument ten zawiera najważniejsze charakterystyki wyrobu. Adres strony internetowej, gdzie dostępne są deklaracje właściwości użytkowych oraz numer deklaracji dla każdego wyrobu nadrukowano na spodniej części opakowania. System Zarządzania Jakością ISO Ponadto, w trosce o najwyższą jakość naszych materiałów izolacyjnych dla budownictwa stosujemy w fabrykach KNAUF System Zarządzania Jakością ISO 9001:2008 oraz System Zarządzania Środowiskowego ISO 14001:2004. Ilość płyt w paczce, powierzchnia krycia oraz objętość paczki, z frezem i bez frezu Deklarowany opór cieplny dla różnych grubości płyt (im wyższa jego wartość, tym lepsza izolacyjność termiczna) Kod produktu: PS oznacza, produkt jest wykonany ze styropianu (polistyrenu spienionego), N numer normy, T tolerancja grubości, im wyższa cyfra towarzyszy literze, tym mniejsza jest tolerancja grubości dla danego wyrobu [mm], L tolerancja długości, W tolerancja szerokości, S tolerancja prostokątności, P tolerancja płaskości, BS poziom wytrzymałości na zginanie [kpa], CS(10) poziom naprężenia ściskającego przy 10 procentowym odkształceniu względnym [kpa], DS(N) stabilność wymiarowa w warunkach laboratoryjnych [%], DS(70,-) stabilność wymiarowa w temperaturze 70 C [%], TR poziom wytrzymałości na rozciąganie [kpa] Numer certyfikatu zgodności Symbole systemu zarządzania jakością Wymiary płyt, minimum 34_35

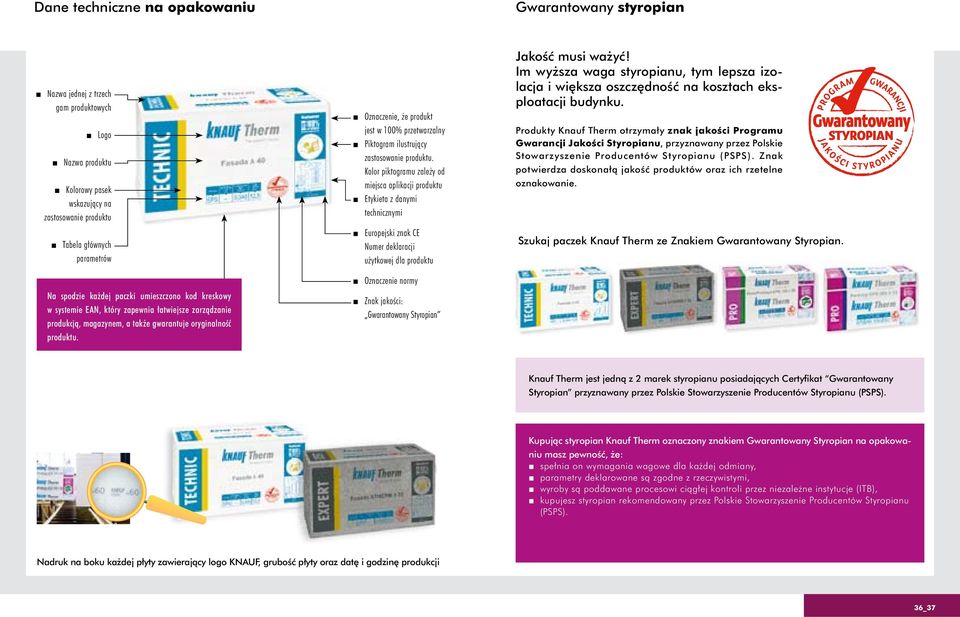

19 Dane techniczne na opakowaniu Gwarantowany styropian Nazwa jednej z trzech gam produktowych Logo Nazwa produktu Kolorowy pasek wskazujący na zastosowanie produktu Tabela głównych parametrów Na spodzie każdej paczki umieszczono kod kreskowy w systemie AN, który zapewnia łatwiejsze zarządzanie produkcją, magazynem, a także gwarantuje oryginalność produktu. Oznaczenie, że produkt jest w 100% przetwarzalny Piktogram ilustrujący zastosowanie produktu. Kolor piktogramu zależy od miejsca aplikacji produktu tykieta z danymi technicznymi uropejski znak C Numer deklaracji użytkowej dla produktu Oznaczenie normy Znak jakości: Gwarantowany Styropian Jakość musi ważyć! Im wyższa waga styropianu, tym lepsza izolacja i większa oszczędność na kosztach eksploatacji budynku. Produkty Knauf Therm otrzymały znak jakości Programu Gwarancji Jakości Styropianu, przyznawany przez Polskie Stowarzyszenie Producentów Styropianu (PSPS). Znak potwierdza doskonałą jakość produktów oraz ich rzetelne oznakowanie. Szukaj paczek Knauf Therm ze Znakiem Gwarantowany Styropian. Knauf Therm jest jedną z 2 marek styropianu posiadających Certyfikat Gwarantowany Styropian przyznawany przez Polskie Stowarzyszenie Producentów Styropianu (PSPS). Kupując styropian Knauf Therm oznaczony znakiem Gwarantowany Styropian na opakowaniu masz pewność, że: spełnia on wymagania wagowe dla każdej odmiany, parametry deklarowane są zgodne z rzeczywistymi, wyroby są poddawane procesowi ciągłej kontroli przez niezależne instytucje (ITB), kupujesz styropian rekomendowany przez Polskie Stowarzyszenie Producentów Styropianu (PSPS). Nadruk na boku każdej płyty zawierający logo KNAUF, grubość płyty oraz datę i godzinę produkcji 36_37

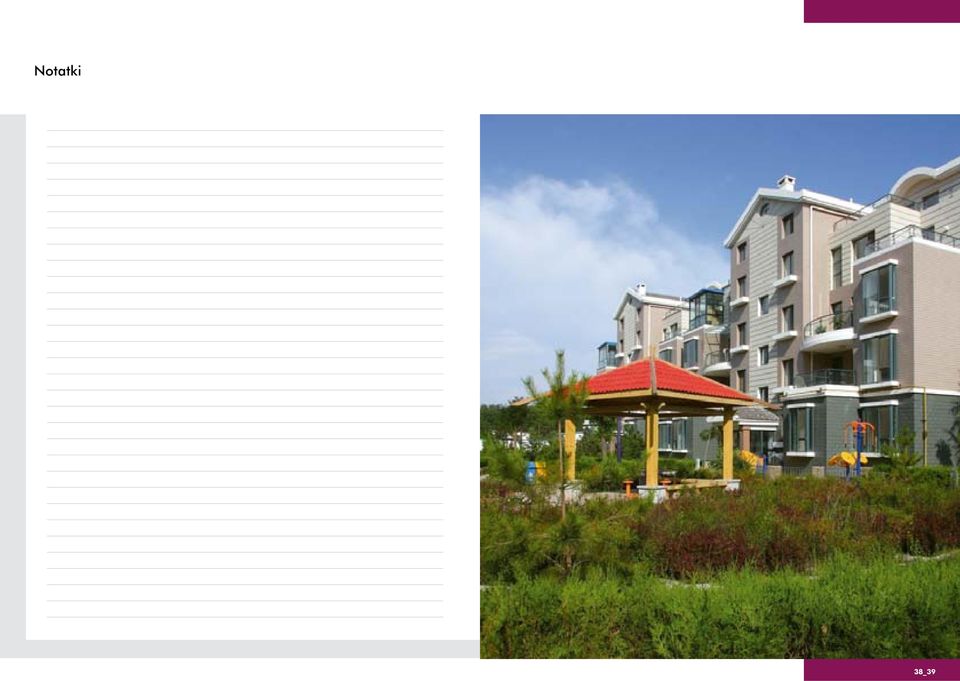

20 Notatki 38_39

21 Centrala w Polsce i zakład produkcyjny w Mszczonowie KNAUF Industries Polska Sp. z o.o. ul. Styropianowa 1, Adamowice Mszczonów tel fax Zakład we Wrocławiu ul. Ryszarda Chomicza Nowa Wieś Wrocławska tel fax info@knauf-industries.com Katalog produktów Dystrybutor
