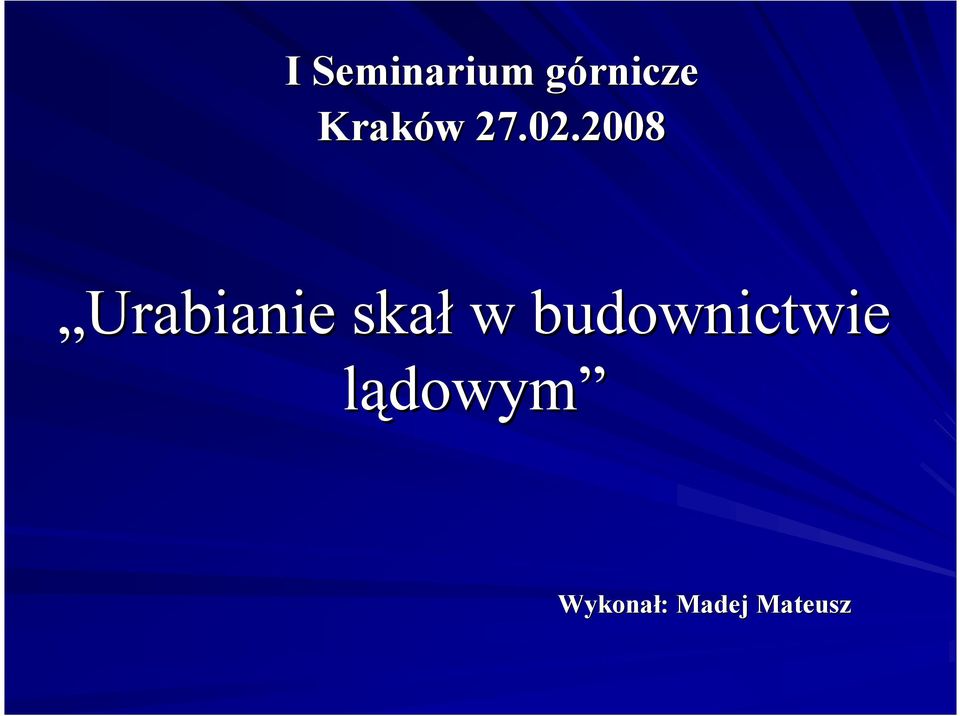

1 I Seminarium górnicze Kraków Urabianie skał w budownictwie lądowym Wykonał: Madej Mateusz

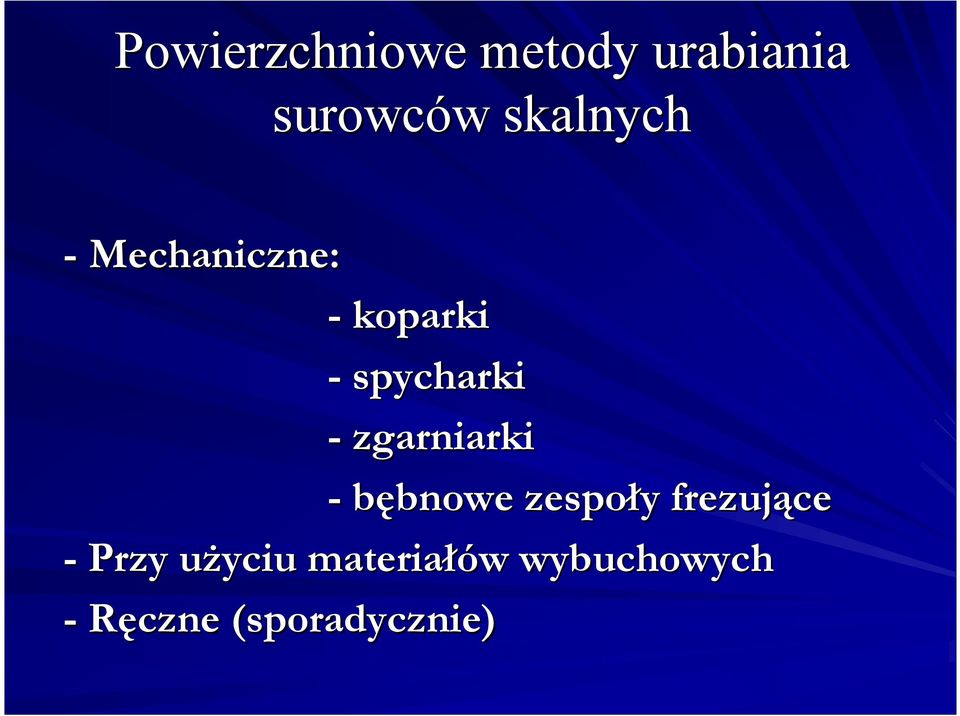

2 Powierzchniowe metody urabiania surowców skalnych - Mechaniczne: - koparki - spycharki - zgarniarki - bębnowe zespoły frezujące - Przy uŝyciu materiałów wybuchowych - Ręczne (sporadycznie)

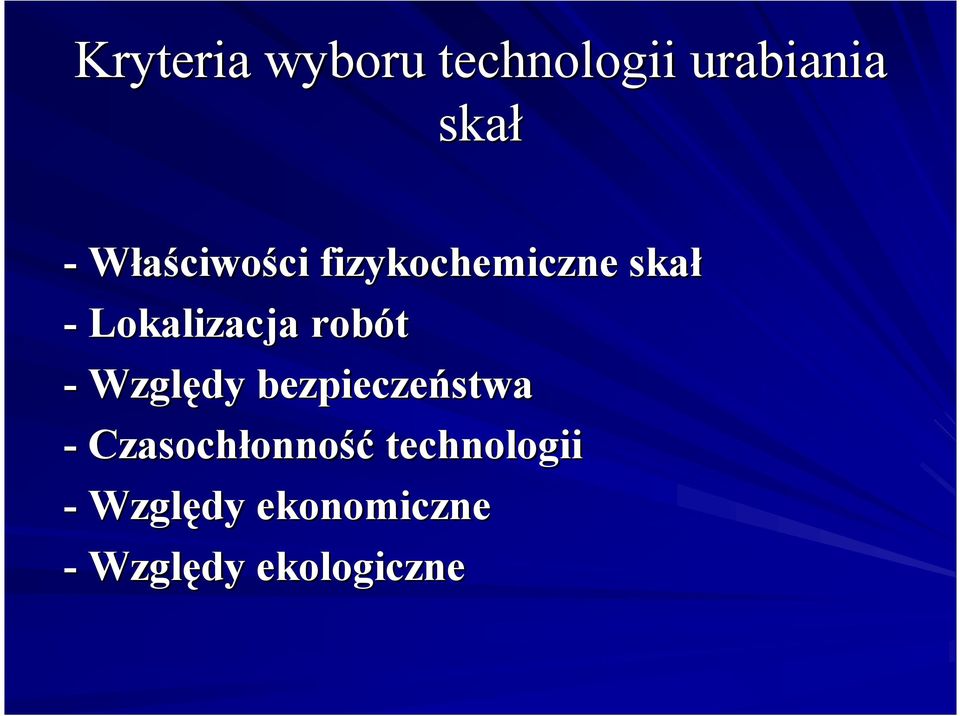

3 Kryteria wyboru technologii urabiania skał - Właściwości fizykochemiczne skał - Lokalizacja robót - Względy bezpieczeństwa - Czasochłonność technologii - Względy ekonomiczne - Względy ekologiczne

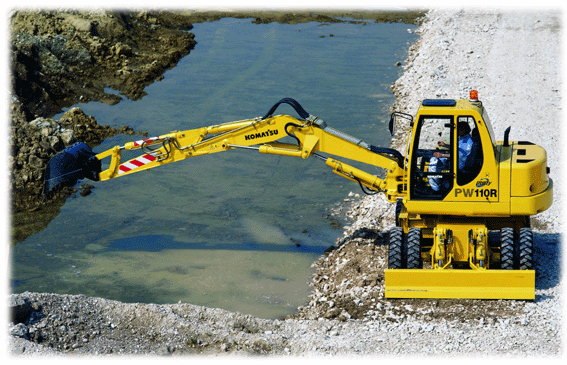

4 Koparki jednonaczyniowe Kołowa KOMATSU PW 110R Gąsienicowa Caterpillar 324DL

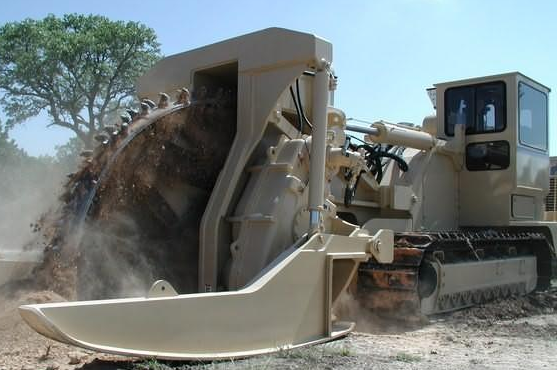

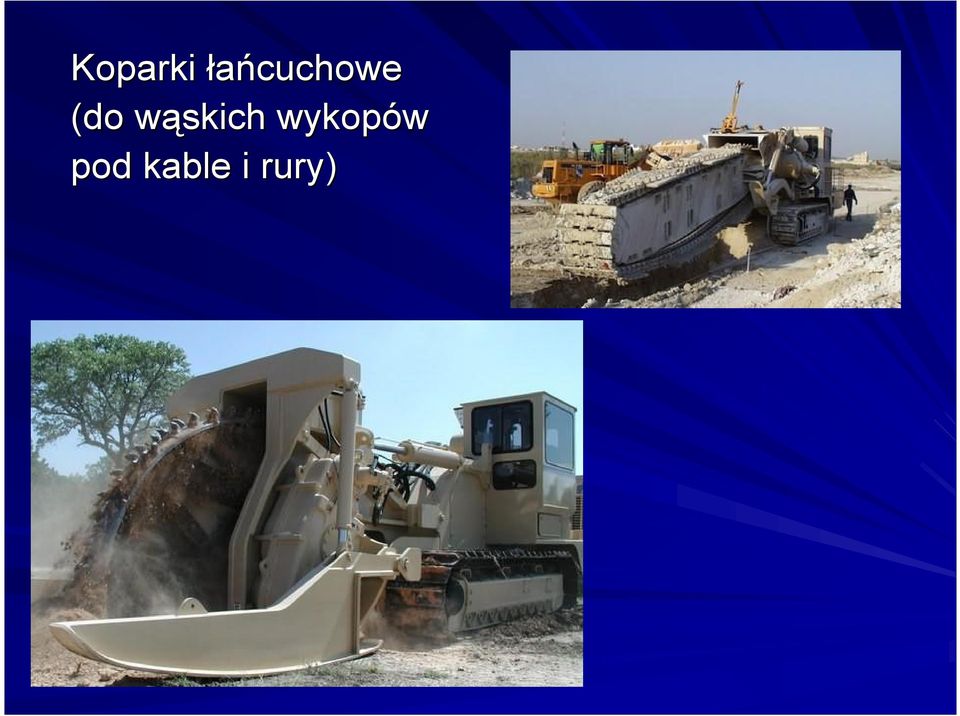

5 Koparki łańcuchowe (do wąskich wykopów pod kable i rury)

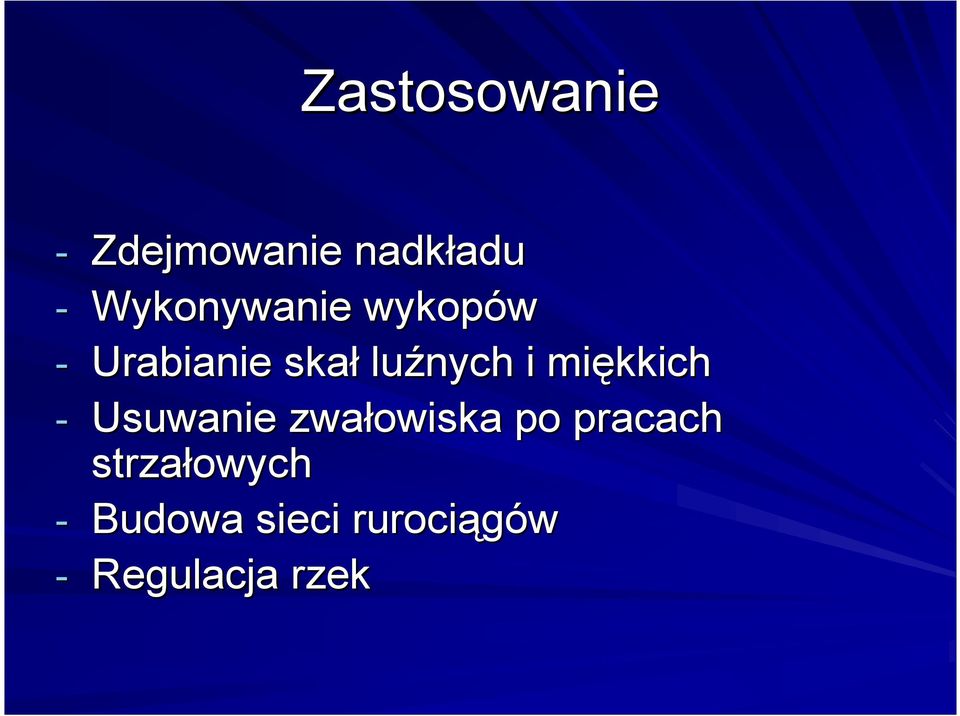

6 Zastosowanie - Zdejmowanie nadkładu - Wykonywanie wykopów - Urabianie skał luźnych i miękkich - Usuwanie zwałowiska po pracach strzałowych - Budowa sieci rurociągów - Regulacja rzek

7 Zalety stosowania koparek - DuŜa mobilność - Wysoka efektywność prowadzonych robót - Niski koszt robót Wady stosowania koparek - Stosowane do pewnej wytrzymałości skał

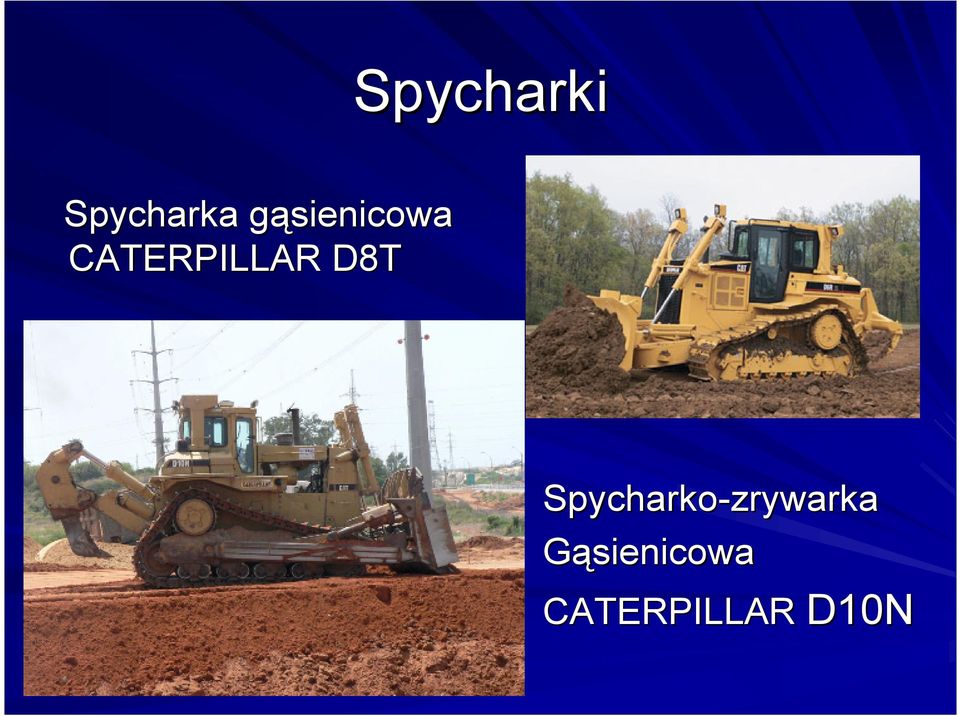

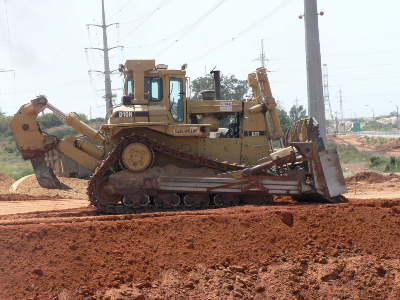

8 Spycharki Spycharka gąsienicowa CATERPILLAR D8T Spycharko-zrywarka Gąsienicowa CATERPILLAR D10N

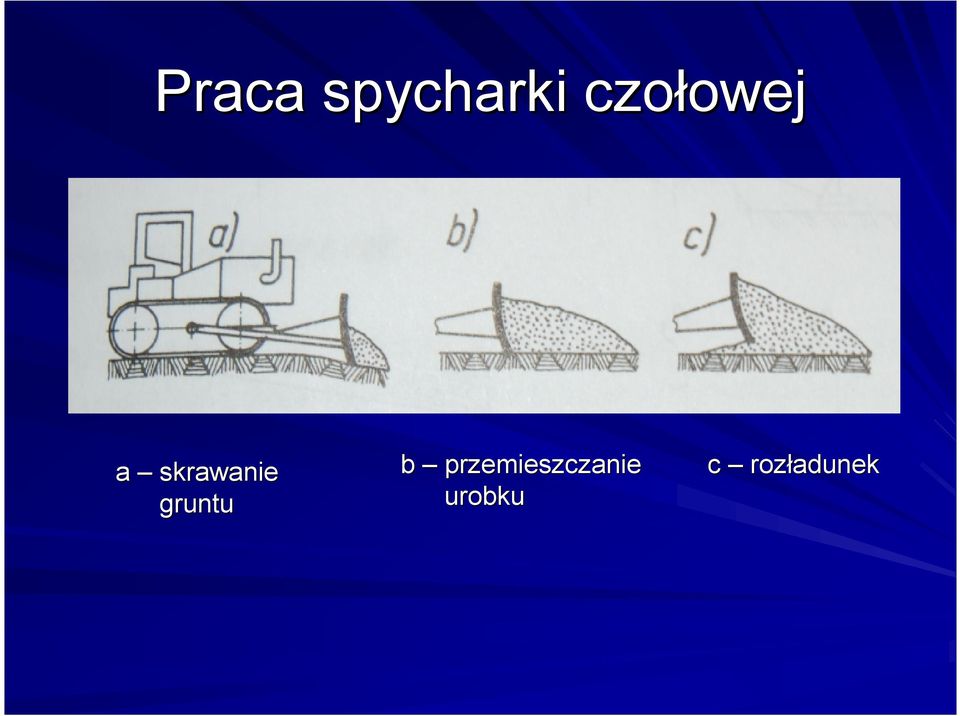

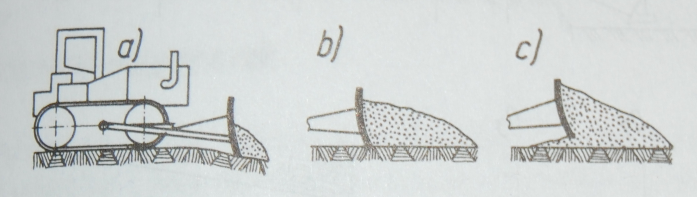

9 Praca spycharki czołowej a skrawanie gruntu b przemieszczanie urobku c rozładunek

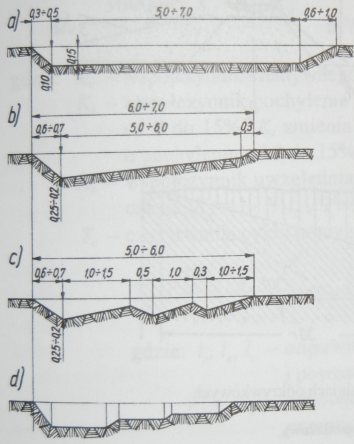

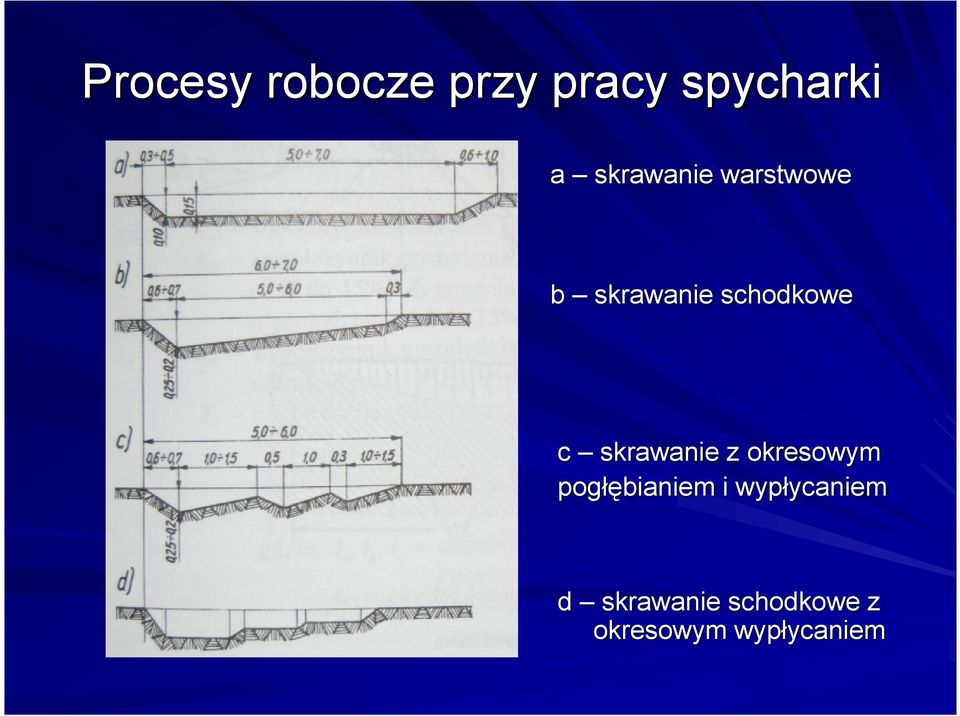

10 Procesy robocze przy pracy spycharki a skrawanie warstwowe b skrawanie schodkowe c skrawanie z okresowym pogłębianiem i wypłycaniem d skrawanie schodkowe z okresowym wypłycaniem

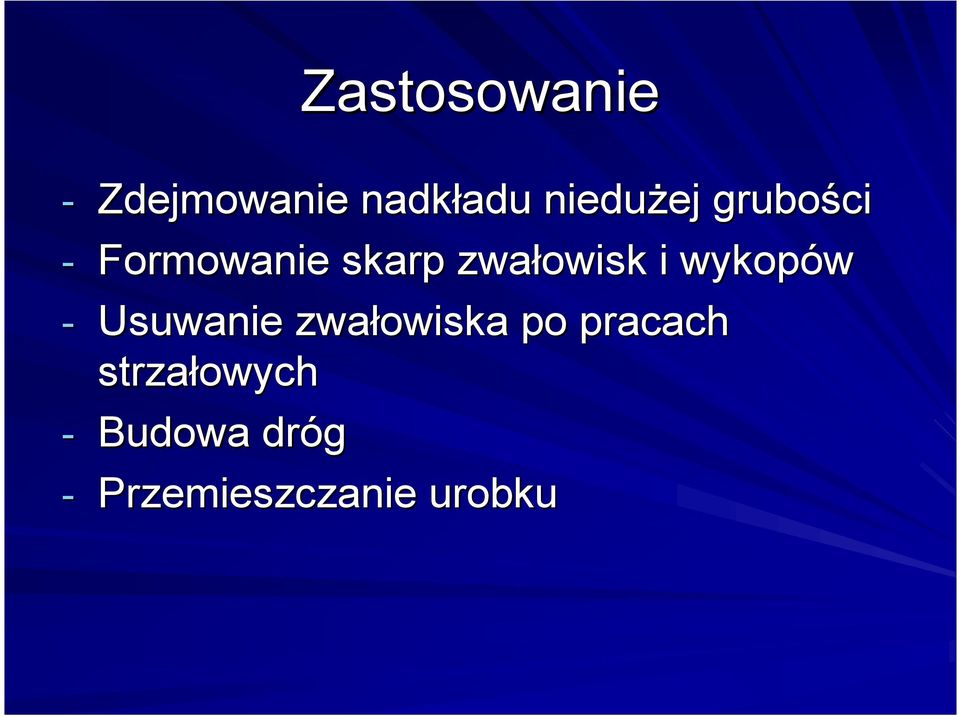

11 Zastosowanie - Zdejmowanie nadkładu nieduŝej grubości - Formowanie skarp zwałowisk i wykopów - Usuwanie zwałowiska po pracach strzałowych - Budowa dróg - Przemieszczanie urobku

12 Zalety stosowania spycharek - DuŜa wydajność robót - Szeroki zakres pracy - DuŜa mobilność spycharek kołowych - MoŜliwość pracy w trudnym terenie

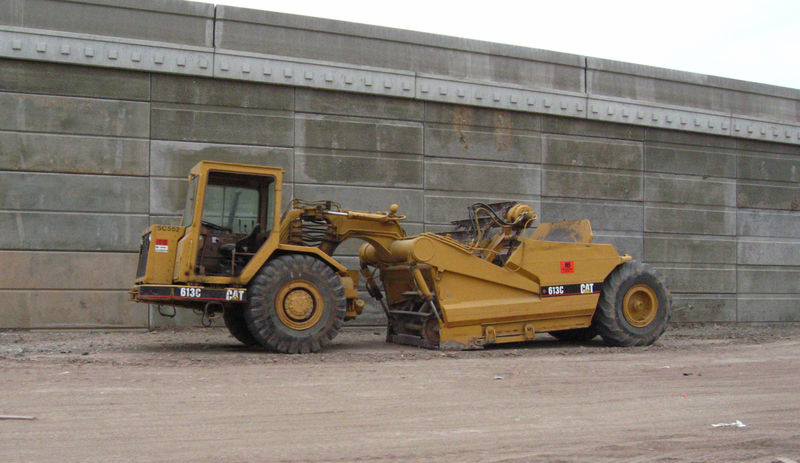

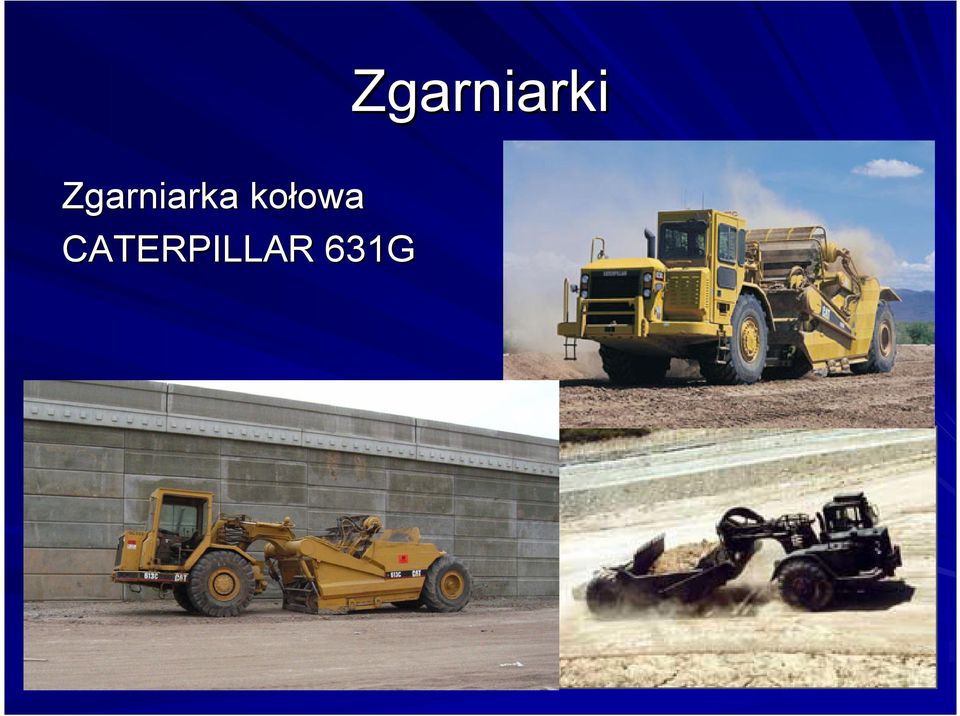

13 Zgarniarki Zgarniarka kołowa CATERPILLAR 631G

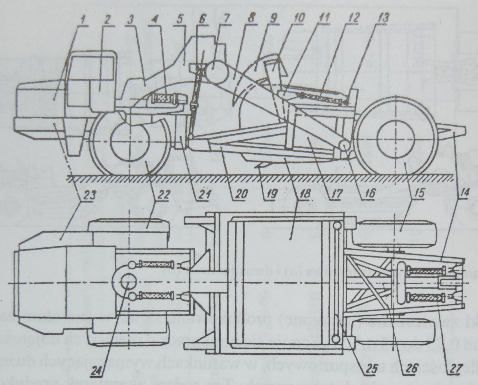

14 Schemat zgarniarki samojezdnej D-357MD 1 pokrywa silnika 2 kabina kierowcy 3 zespół wsporczo-obrotowy obrotowy łączący ciągnik ze skrzynią 4 siłowniki hydr. mechanizmu skrętu 5 ramię zespołu wsporczo-obrotowego obrotowego 6 siłownik hydr. podnoszenia skrzyni 7 belka górna ramy górnej zgarniarki 8 belka boczna ramy górnej zgarniarki 9 ściana przednia ruchoma 10- ramię zasłony przedniej 11- wspornik łączący ramię (10) z (12) 12- siłownik hydr. podnoszenia ściany przedniej 13- zaczep stały siłownika hydr. (12) 14- rama dolna 15- koła jezdne tylne zgarniarki 16- przegub łączący ramę (8) z ramą(14) 17- ściana boczna skrzyni 18- dno skrzyni zgarniarki 19- nóŝ skrawający środkowy 20- rama dolna 21- przekładnia napędu mechanizmu jazdy 22- koła jezdne przednie napędzane 23- rama nośna ciągnika 24- zespół mechanizmu skrętu zgarniarki 25- ściana tylna przesuwna 26- popychacz ściany tylnej 27- siłowniki hydr. przesuwu ściany tylnej

15 Cykl pracy zgarniarki a skrawanie z napełnianiem c wyładowanie urobku b transport urobku d jazda powrotna

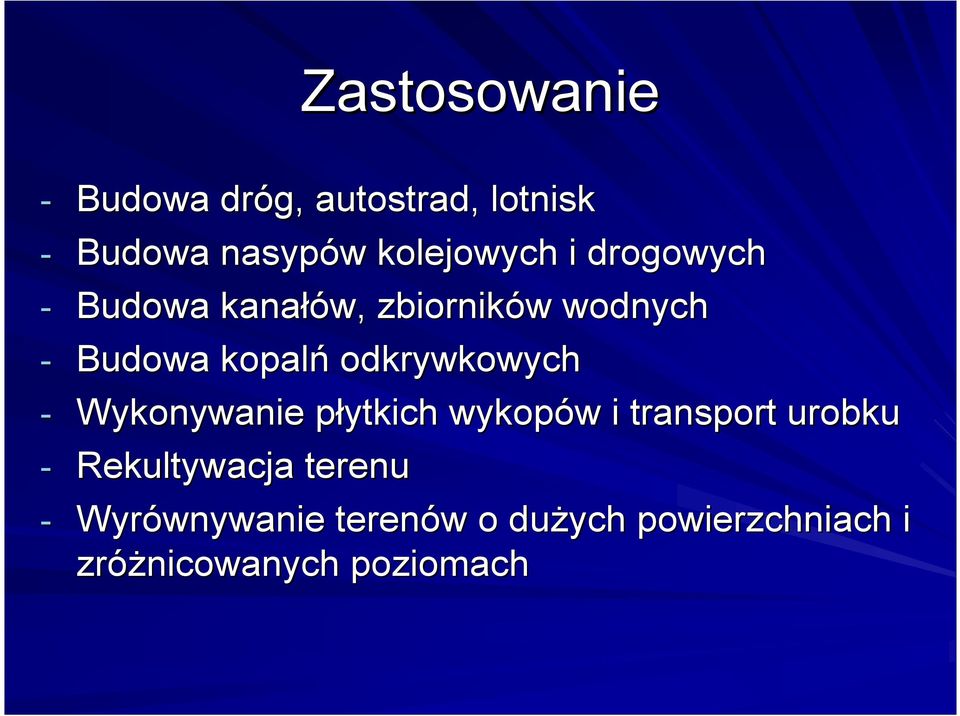

16 Zastosowanie - Budowa dróg, autostrad, lotnisk - Budowa nasypów kolejowych i drogowych - Budowa kanałów, zbiorników wodnych - Budowa kopalń odkrywkowych - Wykonywanie płytkich wykopów i transport urobku - Rekultywacja terenu - Wyrównywanie terenów o duŝych powierzchniach i zróŝnicowanych poziomach

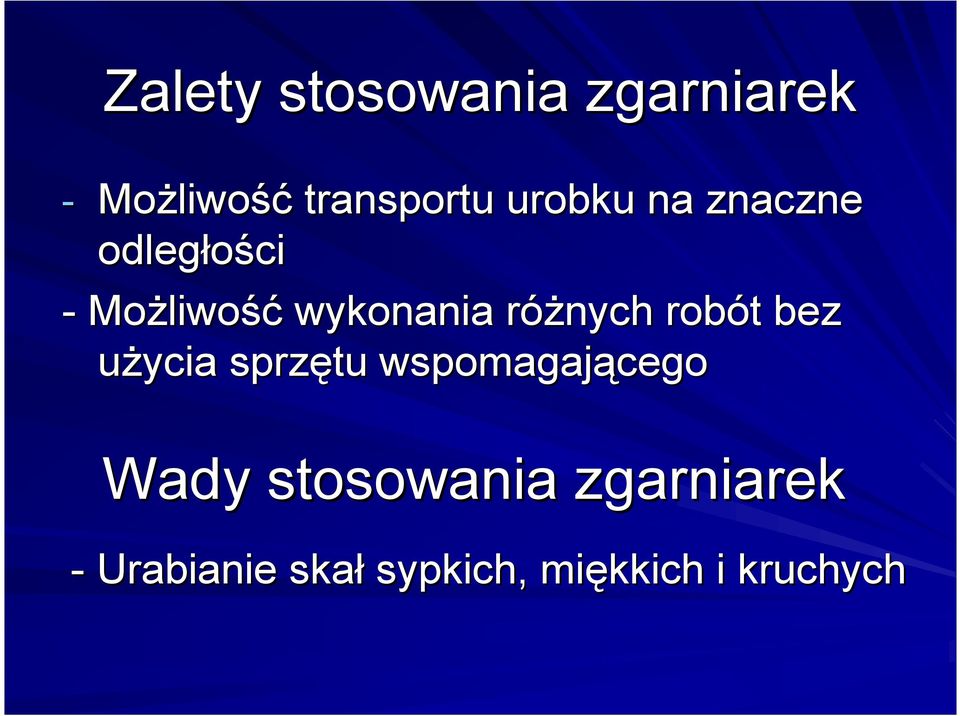

17 Zalety stosowania zgarniarek - MoŜliwość transportu urobku na znaczne odległości - MoŜliwość wykonania róŝnych robót bez uŝycia sprzętu wspomagającego Wady stosowania zgarniarek - Urabianie skał sypkich, miękkich i kruchych

18 Bębnowe zespoły frezujące Vermeer Terrain Leveler Attachment T1255

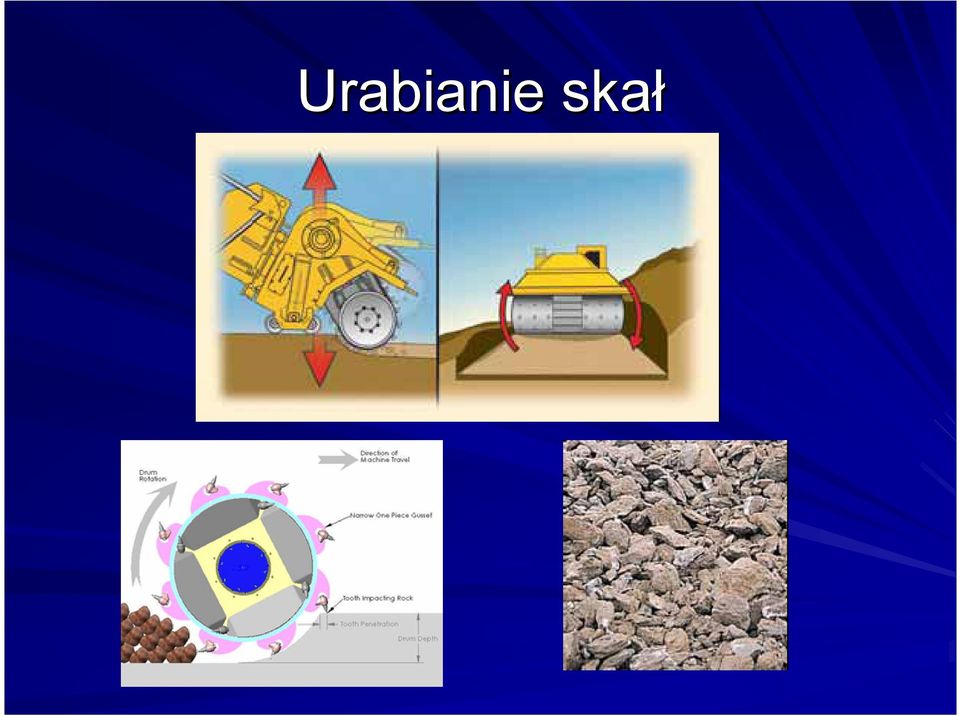

19 Urabianie skał

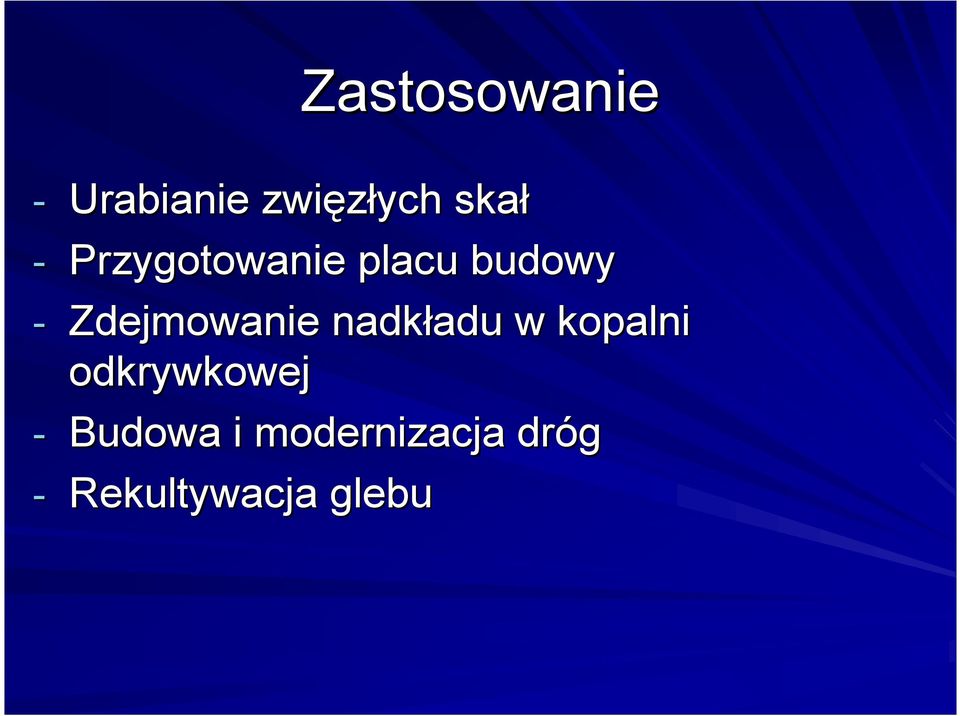

20 Zastosowanie - Urabianie zwięzłych skał - Przygotowanie placu budowy - Zdejmowanie nadkładu w kopalni odkrywkowej - Budowa i modernizacja dróg - Rekultywacja glebu

21 Zalety urządzenia - MoŜliwość urabiania zwartych skał - DuŜa wydajność robót - Urobek o duŝym stopniu rozdrobnienia - MoŜliwość zastąpienia robót strzałowych Wady - Mała głębokość skrawania w jednym przejściu

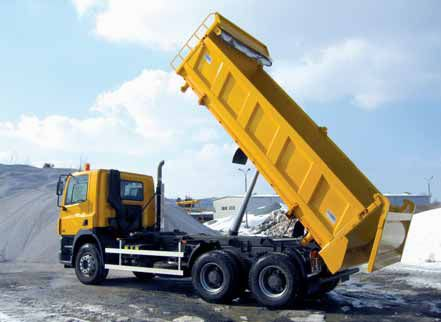

22 Przy uŝyciu materiałów wybuchowych Wywrotka tylnozsypowa Wiertnica Atlas Copco ROC D9 RRC

23 Prace strzałowe Prace strzelnicze o małej średnicy na obszarze zabudowanym z wykorzystaniem mm otworów Wykopy pod rurociągi poza obszarem zabudowanym z wykorzystaniem mm otworów

24 Środki ostroŝności przy pracach strzelniczych na obszarze miejskim Stabilizacja skarpy przy uŝyciu wiertnicy hydraulicznej

25 Zalety metody - Urabianie skał o duŝej zwięzłości i wytrzymałości - Niskie koszty robót - MoŜliwość kształtowania wykopu Wady - Niebezpieczeństwo związane ze stosowaniem materiałów wybuchowych - Powstawanie wibracji gruntu - Czasochłonność prac
