Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt.1.1.

Transkrypt

1 D ROBOTY ZIEMNE D Wykonanie wykopów w gruntach nieskalistych Wykonanie wykopów mechanicznie w gruntach kategorii III z transportem urobku na odkład. 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru wykopów w gruntach nieskalistych, podczas odbudowy po powodzi przepustu na potoku Stolarzówka w km w ciągu drogi gminnej nr 3567/3 w km w przysiółku Rola w miejscowości Ropa Zakres stosowania SST Szczegółowa specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót ziemnych (wykonanie wykopów w gruntach nieskalistych - kat. III) w czasie budowy przepustów obejmują:: roboty ziemne wykonywane koparkami podsiębiernymi w gruncie nieskalistym wykopy pod elementy przepustu przewóz ziemi samochodami i wyładunek na odkład; plantowanie dna wykopów wykonywanych mechanicznie w gruntach nieskalistych, ręczne wykonanie wykopu wąskoprzestrzennego. zagęszczenie podłoŝa 1.4. Określenia podstawowe Budowla ziemna - budowla wykonana w gruncie lub z gruntu albo rozdrobnionych odpadów przemysłowych, spełniająca warunki stateczności i odwodnienia Korpus drogowy - nasyp lub ta część wykopu, która jest ograniczona koroną drogi i skarpami rowów Wysokość nasypu lub głębokość wykopu - róŝnica rzędnej terenu i rzędnej robót ziemnych, wyznaczonych w osi nasypu lub wykopu Nasyp niski - nasyp, którego wysokość jest mniejsza niŝ 1 m Nasyp średni - nasyp, którego wysokość jest zawarta w granicach od 1 do 3 m Nasyp wysoki - nasyp, którego wysokość przekracza 3 m Wykop płytki - wykop, którego głębokość jest mniejsza niŝ 1 m Wykop średni - wykop, którego głębokość jest zawarta w granicach od 1 do 3 m Wykop głęboki - wykop, którego głębokość przekracza 3 m Grunt skalisty - grunt rodzimy, lity lub spękany o nieprzesuniętych blokach, którego próbki nie wykazują zmian objętości ani nie rozpadają się pod działaniem wody destylowanej; mają wytrzymałość na ściskanie R c ponad 0,2 MPa; wymaga uŝycia środków wybuchowych albo narzędzi pneumatycznych lub hydraulicznych do odspojenia. 45

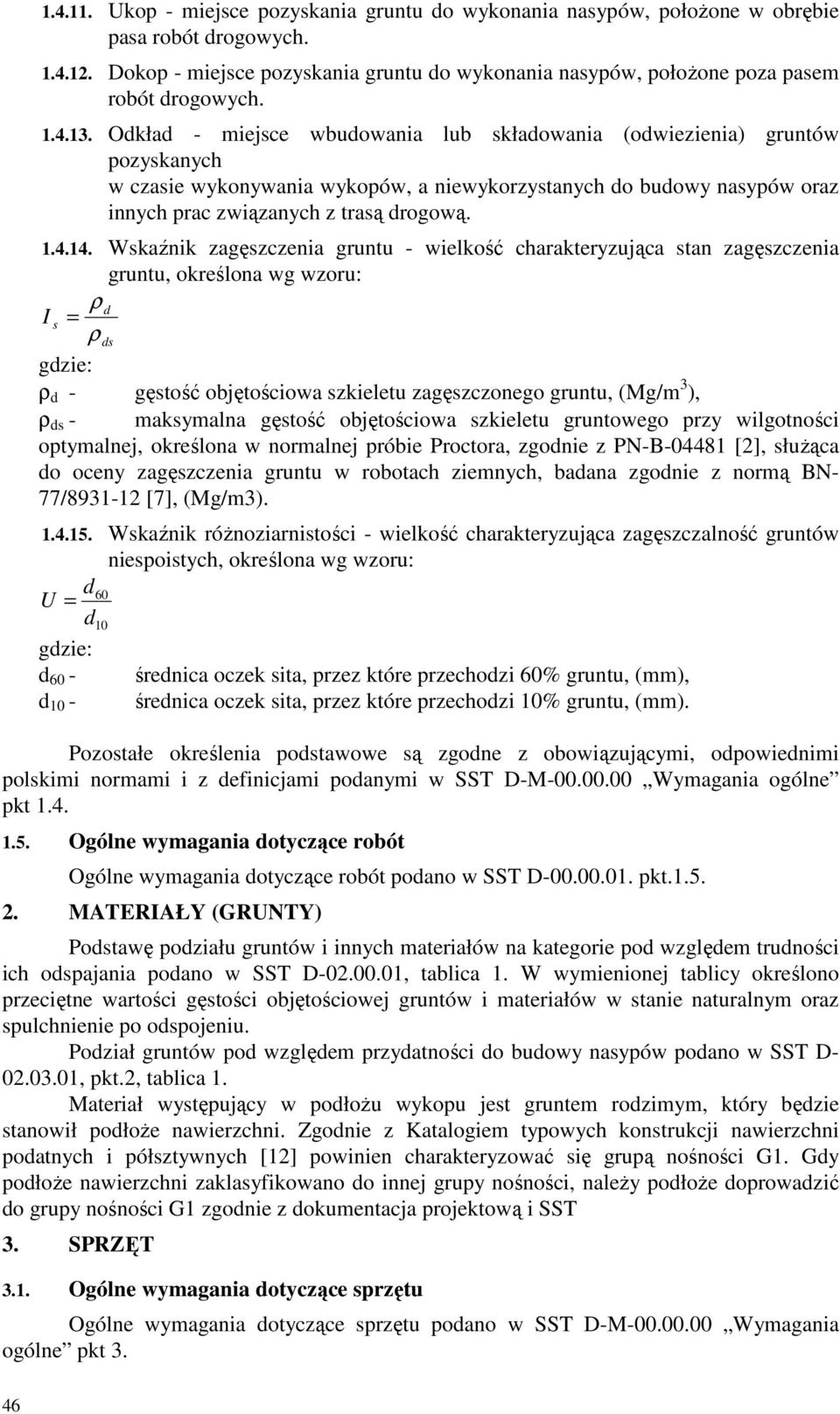

2 Ukop - miejsce pozyskania gruntu do wykonania nasypów, połoŝone w obrębie pasa robót drogowych Dokop - miejsce pozyskania gruntu do wykonania nasypów, połoŝone poza pasem robót drogowych Odkład - miejsce wbudowania lub składowania (odwiezienia) gruntów pozyskanych w czasie wykonywania wykopów, a niewykorzystanych do budowy nasypów oraz innych prac związanych z trasą drogową Wskaźnik zagęszczenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: ρ d I s = ρ ds gdzie: ρ d - gęstość objętościowa szkieletu zagęszczonego gruntu, (Mg/m 3 ), ρ ds - maksymalna gęstość objętościowa szkieletu gruntowego przy wilgotności optymalnej, określona w normalnej próbie Proctora, zgodnie z PN-B [2], słuŝąca do oceny zagęszczenia gruntu w robotach ziemnych, badana zgodnie z normą BN- 77/ [7], (Mg/m3) Wskaźnik róŝnoziarnistości - wielkość charakteryzująca zagęszczalność gruntów niespoistych, określona wg wzoru: d60 U = d10 gdzie: d 60 - średnica oczek sita, przez które przechodzi 60% gruntu, (mm), d 10 - średnica oczek sita, przez które przechodzi 10% gruntu, (mm). Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w SST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w SST D pkt MATERIAŁY (GRUNTY) Podstawę podziału gruntów i innych materiałów na kategorie pod względem trudności ich odspajania podano w SST D , tablica 1. W wymienionej tablicy określono przeciętne wartości gęstości objętościowej gruntów i materiałów w stanie naturalnym oraz spulchnienie po odspojeniu. Podział gruntów pod względem przydatności do budowy nasypów podano w SST D , pkt.2, tablica 1. Materiał występujący w podłoŝu wykopu jest gruntem rodzimym, który będzie stanowił podłoŝe nawierzchni. Zgodnie z Katalogiem typowych konstrukcji nawierzchni podatnych i półsztywnych [12] powinien charakteryzować się grupą nośności G1. Gdy podłoŝe nawierzchni zaklasyfikowano do innej grupy nośności, naleŝy podłoŝe doprowadzić do grupy nośności G1 zgodnie z dokumentacja projektową i SST 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w SST D-M Wymagania ogólne pkt 3. 46

3 3.2. Sprzęt do robót ziemnych Wykonawca przystępujący do wykonania robót ziemnych powinien wykazać się moŝliwością korzystania z następującego sprzętu do: odspajania i wydobywania gruntów (narzędzia mechaniczne, młoty pneumatyczne, zrywarki, koparki, ładowarki, wiertarki mechaniczne itp.), jednoczesnego wydobywania i przemieszczania gruntów (spycharki, zgarniarki, równiarki, urządzenia do hydromechanizacji itp.), transportu mas ziemnych (samochody wywrotki, samochody skrzyniowe, taśmociągi itp.), sprzętu zagęszczającego (walce, ubijaki, płyty wibracyjne itp.). 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Ogólne wymagania dotyczące transportu podano w SST D-M Wymagania ogólne pkt Transport gruntów Wybór środków transportowych oraz metod transportu powinien być dostosowany do rodzaju gruntu (materiału), jego objętości, sposobu odspajania i załadunku oraz do odległości transportu. Wydajność środków transportowych powinna być ponadto dostosowana do wydajności sprzętu stosowanego do urabiania i wbudowania gruntu (materiału). Zwiększenie odległości transportu ponad wartości zatwierdzone nie moŝe być podstawą roszczeń Wykonawcy, dotyczących dodatkowej zapłaty za transport, o ile zwiększone odległości nie zostały wcześniej zaakceptowane na piśmie przez InŜyniera. 5. WYKONANIE ROBÓT 5.1. Zasady prowadzenia robót Ogólne zasady prowadzenia robót podano w SST D pkt 5. Sposób wykonania skarp wykopu powinien gwarantować ich stateczność w całym okresie prowadzenia robót, a naprawa uszkodzeń, wynikających z nieprawidłowego ukształtowania skarp wykopu, ich podcięcia lub innych odstępstw od dokumentacji projektowej obciąŝa Wykonawcę. Wykonawca powinien wykonywać wykopy w taki sposób, aby grunty o róŝnym stopniu przydatności do budowy nasypów były odspajane oddzielnie, w sposób uniemoŝliwiający ich wymieszanie. Odstępstwo od powyŝszego wymagania, uzasadnione skomplikowanym układem warstw geotechnicznych, wymaga zgody InŜyniera. Odspojone grunty przydatne do wykonania nasypów powinny być bezpośrednio wbudowane w nasyp lub przewiezione na odkład. O ile InŜynier dopuści czasowe składowanie odspojonych gruntów, naleŝy je odpowiednio zabezpieczyć przed nadmiernym zawilgoceniem. Wymagania dotyczące zagęszczenia i nośności gruntu Zagęszczenie gruntu w wykopach i miejscach zerowych robót ziemnych powinno spełniać wymagania, dotyczące minimalnej wartości wskaźnika zagęszczenia (I s ), podanego w tablicy 1. Tablica 1. Minimalne wartości wskaźnika zagęszczenia w wykopach i miejscach zerowych robót ziemnych Strefa korpusu Górna warstwa o grubości 20 cm Minimalna wartość I s dla: 1,00 47

4 Na głębokości od 20 do 50 cm od powierzchni robót ziemnych 1,00 JeŜeli grunty rodzime w wykopach i miejscach zerowych nie spełniają wymaganego wskaźnika zagęszczenia, to przed ułoŝeniem konstrukcji nawierzchni naleŝy je dogęścić do wartości I s, podanych w tablicy 1. JeŜeli wartości wskaźnika zagęszczenia określone w tablicy 1 nie mogą być osiągnięte przez bezpośrednie zagęszczanie gruntów rodzimych, to naleŝy podjąć środki w celu ulepszenia gruntu podłoŝa, umoŝliwiającego uzyskanie wymaganych wartości wskaźnika zagęszczenia. MoŜliwe do zastosowania środki, o ile nie są określone w SST, proponuje Wykonawca i przedstawia do akceptacji InŜynierowi. Dodatkowo moŝna sprawdzić nośność warstwy gruntu na powierzchni robót ziemnych na podstawie pomiaru wtórnego modułu odkształcenia E 2 zgodnie z PN-02205:1998 [4] rysunek Ruch budowlany Nie naleŝy dopuszczać ruchu budowlanego po dnie wykopu o ile grubość warstwy gruntu (nadkładu) powyŝej rzędnych robót ziemnych jest mniejsza niŝ 0,3 m. Z chwilą przystąpienia do ostatecznego profilowania dna wykopu dopuszcza się po nim jedynie ruch maszyn wykonujących tę czynność budowlaną. MoŜe odbywać się jedynie sporadyczny ruch pojazdów, które nie spowodują uszkodzeń powierzchni korpusu. Naprawa uszkodzeń powierzchni robót ziemnych, wynikających z niedotrzymania podanych powyŝej warunków obciąŝa Wykonawcę robót ziemnych. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w SST D pkt Kontrola wykonania wykopów Sprawdzenie wykonania wykopów polega na kontrolowaniu zgodności z wymaganiami określonymi w niniejszej specyfikacji oraz w dokumentacji projektowej. W czasie kontroli szczególną uwagę naleŝy zwrócić na: odspajanie gruntów w sposób nie pogarszający ich właściwości, zapewnienie stateczności skarp, odwodnienie wykopów w czasie wykonywania robót i po ich zakończeniu, dokładność wykonania wykopów (usytuowanie i wykończenie), zagęszczenie górnej strefy korpusu w wykopie według wymagań określonych w pkt OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w SST D pkt Jednostka obmiarowa Jednostką obmiarową jest: m3 (metr sześcienny) wykonanego wykopu; 48

5 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru. Wykonawca zobowiązany będzie ustalić z Inwestorem sposób zagospodarowania materiałów pochodzących z rozbiórki. Gdy materiały z rozbiórki będą przechodziły na własność Inwestora, Wykonawca zobowiązany będzie wywieźć je na wskazane miejsce. Jeśli utylizacja materiałów z rozbiórki naleŝeć będzie w całości do Wykonawcy, będzie on zobowiązany do ich wywiezienia poza teren budowy na prawnie funkcjonujące place składowe lub/i wysypiska lub przekaŝe firmie specjalistycznej zajmującej się utylizacją odpadów przemysłowych. KaŜda forma składowania lub/i utylizacji materiałów z rozbiórki wymaga uzyskania stosownego potwierdzenie tego faktu. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w SST D pkt Cena jednostki obmiarowej Ze względu na złoŝony charakter robót objęty niniejszą SST rozróŝnia się 2 jednostki obmiarowe: a) cena1 m3 wykopów w gruntach III kategorii obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, wykonanie wykopu z transportem urobku na miejsce składowania obejmujące: odspojenie, przemieszczenie, załadunek, przewiezienie i wyładunek, rozplantowanie urobku na odkładzie, zabezpieczenie wykopów przed oberwaniem się, odwodnienie wykopu na czas jego wykonywania, zasypanie wykopów fundamentowych rekultywację terenu profilowanie dna wykopu, zagęszczenie powierzchni wykopu, przeprowadzenie pomiarów i badań laboratoryjnych, wymaganych w specyfikacji technicznej, 10. PRZEPISY ZWIĄZANE 1. PN-B : PN-B : PN-B : PN-S : PN- ISO10318:1993 Grunty budowlane. Określenia. Symbole. Podział i opis gruntów Grunty budowlane. Badania próbek gruntów Grunty budowlane. Oznaczanie kapilarności biernej Drogi samochodowe. Roboty ziemne. Wymagania i badania Geotekstylia Terminologia 49

6 6. PN-EN-963:1999 Geotekstylia i wyroby pokrewne 7. BN-64/ Drogi samochodowe. Oznaczenie wskaźnika piaskowego 8. BN-64/ Drogi samochodowe. Oznaczenie modułu odkształcenia nawierzchni podatnych i podłoŝa przez obciąŝenie płytą 9. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu 50
