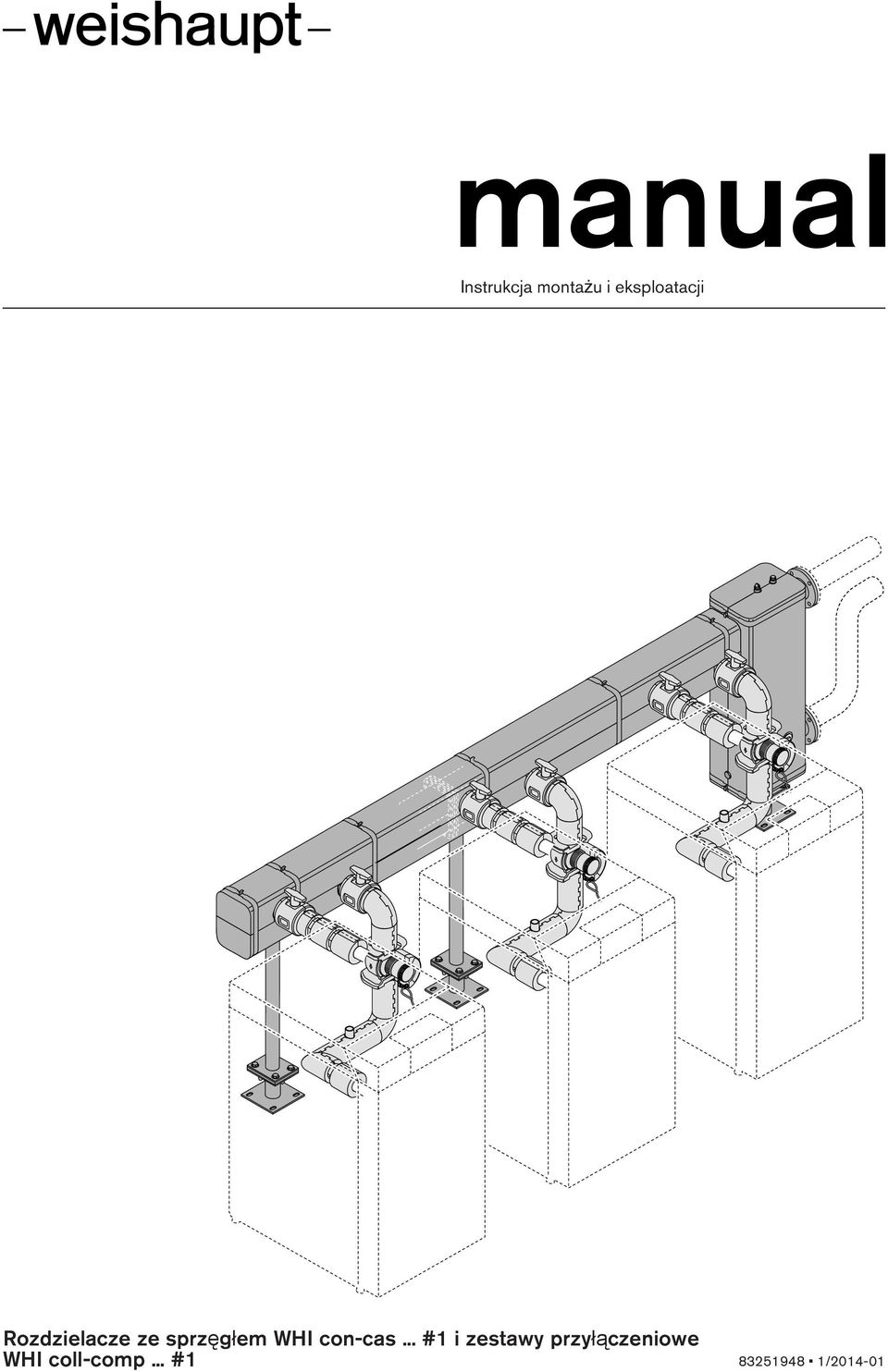

Instrukcja montażu i eksploatacji. Rozdzielacze ze sprzęgłem WHI con-cas... #1 i zestawy przyłączeniowe WHI coll-comp... # /

Transkrypt

1 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI coll-comp /

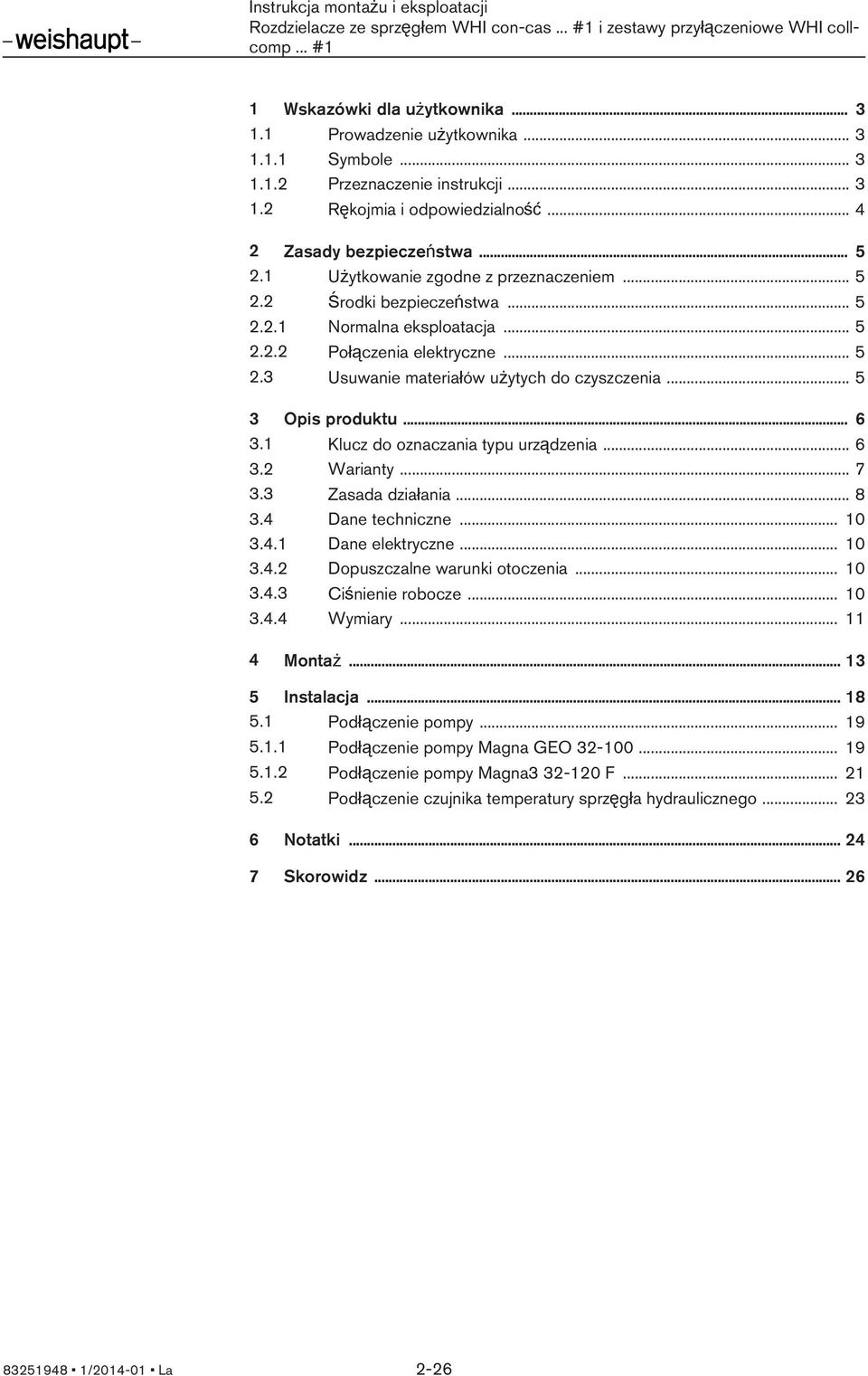

2 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 1 Wskazówki dla użytkownika Prowadzenie użytkownika Symbole Przeznaczenie instrukcji Rękojmia i odpowiedzialność Zasady bezpieczeństwa Użytkowanie zgodne z przeznaczeniem Środki bezpieczeństwa Normalna eksploatacja Połączenia elektryczne Usuwanie materiałów użytych do czyszczenia Opis produktu Klucz do oznaczania typu urządzenia Warianty Zasada działania Dane techniczne Dane elektryczne Dopuszczalne warunki otoczenia Ciśnienie robocze Wymiary Montaż Instalacja Podłączenie pompy Podłączenie pompy Magna GEO Podłączenie pompy Magna F Podłączenie czujnika temperatury sprzęgła hydraulicznego Notatki Skorowidz / La 2-26

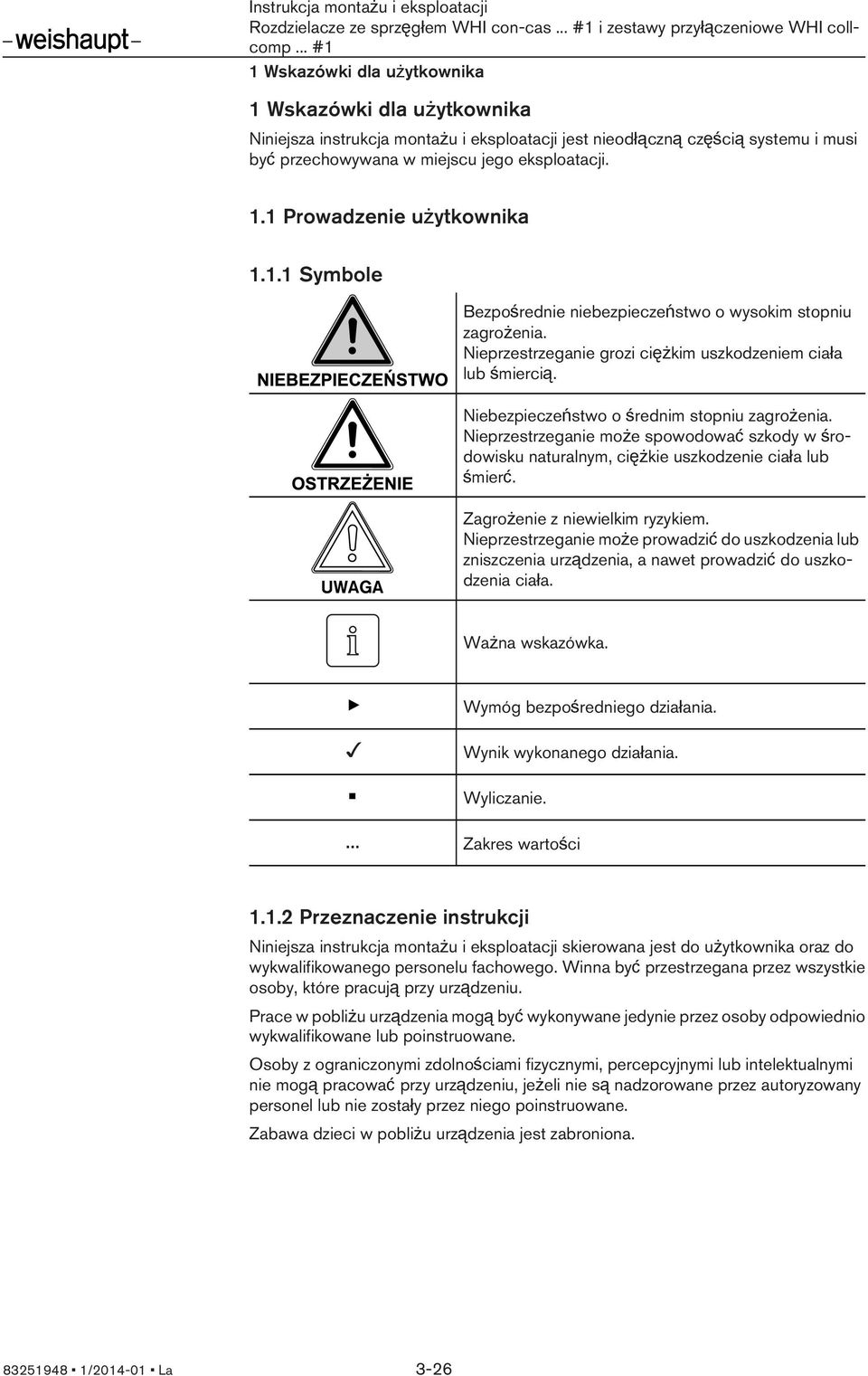

3 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 1 Wskazówki dla użytkownika 1 Wskazówki dla użytkownika Niniejsza instrukcja montażu i eksploatacji jest nieodłączną częścią systemu i musi być przechowywana w miejscu jego eksploatacji. 1.1 Prowadzenie użytkownika Symbole Bezpośrednie niebezpieczeństwo o wysokim stopniu zagrożenia. Nieprzestrzeganie grozi ciężkim uszkodzeniem ciała lub śmiercią. Niebezpieczeństwo o średnim stopniu zagrożenia. Nieprzestrzeganie może spowodować szkody w środowisku naturalnym, ciężkie uszkodzenie ciała lub śmierć. Zagrożenie z niewielkim ryzykiem. Nieprzestrzeganie może prowadzić do uszkodzenia lub zniszczenia urządzenia, a nawet prowadzić do uszkodzenia ciała. Ważna wskazówka. Wymóg bezpośredniego działania. Wynik wykonanego działania. Wyliczanie. Zakres wartości Przeznaczenie instrukcji Niniejsza instrukcja montażu i eksploatacji skierowana jest do użytkownika oraz do wykwalifikowanego personelu fachowego. Winna być przestrzegana przez wszystkie osoby, które pracują przy urządzeniu. Prace w pobliżu urządzenia mogą być wykonywane jedynie przez osoby odpowiednio wykwalifikowane lub poinstruowane. Osoby z ograniczonymi zdolnościami fizycznymi, percepcyjnymi lub intelektualnymi nie mogą pracować przy urządzeniu, jeżeli nie są nadzorowane przez autoryzowany personel lub nie zostały przez niego poinstruowane. Zabawa dzieci w pobliżu urządzenia jest zabroniona / La 3-26

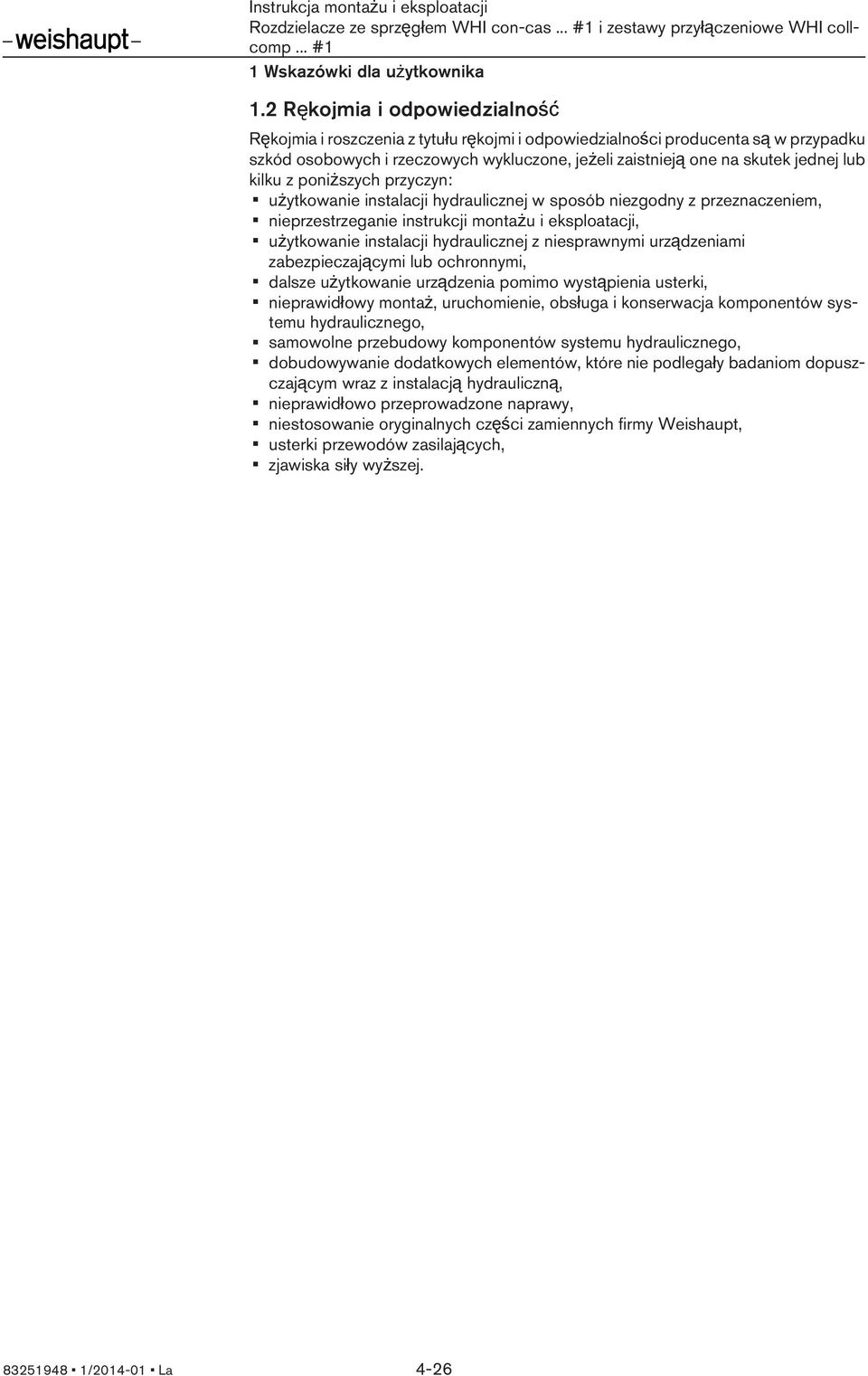

4 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 1 Wskazówki dla użytkownika 1.2 Rękojmia i odpowiedzialność Rękojmia i roszczenia z tytułu rękojmi i odpowiedzialności producenta są w przypadku szkód osobowych i rzeczowych wykluczone, jeżeli zaistnieją one na skutek jednej lub kilku z poniższych przyczyn: użytkowanie instalacji hydraulicznej w sposób niezgodny z przeznaczeniem, nieprzestrzeganie instrukcji montażu i eksploatacji, użytkowanie instalacji hydraulicznej z niesprawnymi urządzeniami zabezpieczającymi lub ochronnymi, dalsze użytkowanie urządzenia pomimo wystąpienia usterki, nieprawidłowy montaż, uruchomienie, obsługa i konserwacja komponentów systemu hydraulicznego, samowolne przebudowy komponentów systemu hydraulicznego, dobudowywanie dodatkowych elementów, które nie podlegały badaniom dopuszczającym wraz z instalacją hydrauliczną, nieprawidłowo przeprowadzone naprawy, niestosowanie oryginalnych części zamiennych firmy Weishaupt, usterki przewodów zasilających, zjawiska siły wyższej / La 4-26

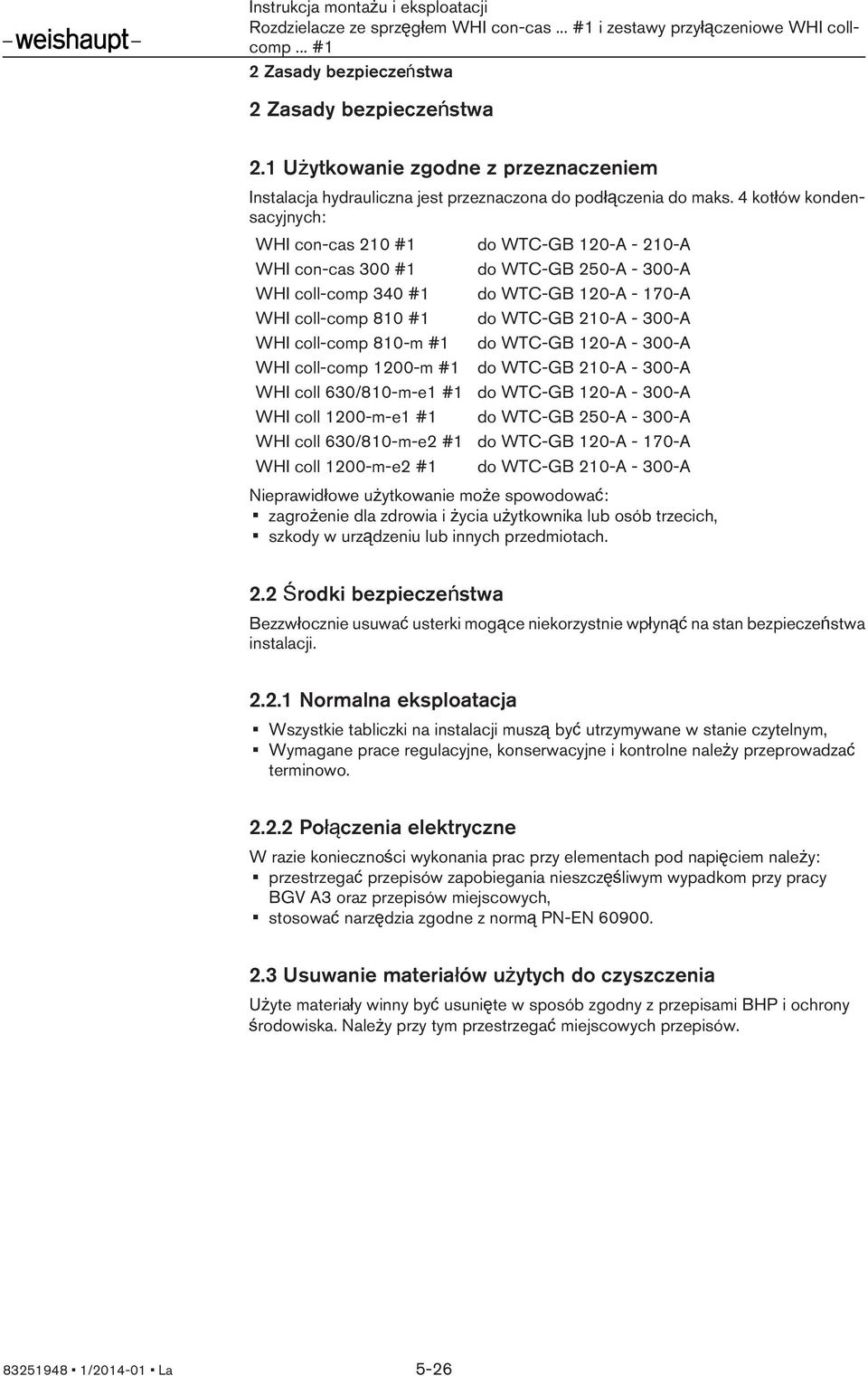

5 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 2 Zasady bezpieczeństwa 2 Zasady bezpieczeństwa 2.1 Użytkowanie zgodne z przeznaczeniem Instalacja hydrauliczna jest przeznaczona do podłączenia do maks. 4 kotłów kondensacyjnych: WHI con-cas 210 #1 do WTC-GB 120-A A WHI con-cas 300 #1 do WTC-GB 250-A A WHI coll-comp 340 #1 do WTC-GB 120-A A WHI coll-comp 810 #1 do WTC-GB 210-A A WHI coll-comp 810-m #1 do WTC-GB 120-A A WHI coll-comp 1200-m #1 do WTC-GB 210-A A WHI coll 630/810-m-e1 #1 do WTC-GB 120-A A WHI coll 1200-m-e1 #1 do WTC-GB 250-A A WHI coll 630/810-m-e2 #1 do WTC-GB 120-A A WHI coll 1200-m-e2 #1 do WTC-GB 210-A A Nieprawidłowe użytkowanie może spowodować: zagrożenie dla zdrowia i życia użytkownika lub osób trzecich, szkody w urządzeniu lub innych przedmiotach. 2.2 Środki bezpieczeństwa Bezzwłocznie usuwać usterki mogące niekorzystnie wpłynąć na stan bezpieczeństwa instalacji Normalna eksploatacja Wszystkie tabliczki na instalacji muszą być utrzymywane w stanie czytelnym, Wymagane prace regulacyjne, konserwacyjne i kontrolne należy przeprowadzać terminowo Połączenia elektryczne W razie konieczności wykonania prac przy elementach pod napięciem należy: przestrzegać przepisów zapobiegania nieszczęśliwym wypadkom przy pracy BGV A3 oraz przepisów miejscowych, stosować narzędzia zgodne z normą PN-EN Usuwanie materiałów użytych do czyszczenia Użyte materiały winny być usunięte w sposób zgodny z przepisami BHP i ochrony środowiska. Należy przy tym przestrzegać miejscowych przepisów / La 5-26

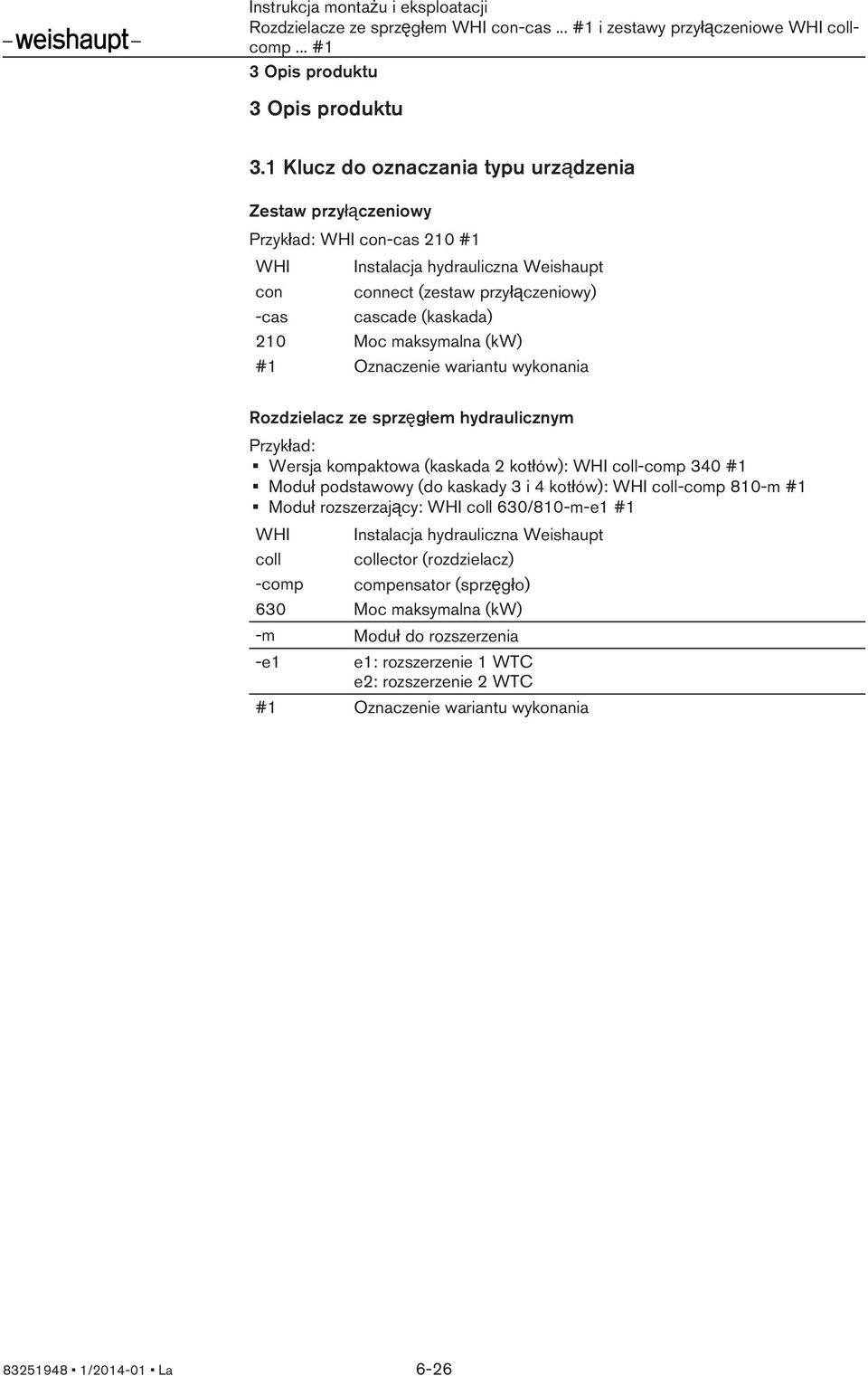

6 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 3 Opis produktu 3 Opis produktu 3.1 Klucz do oznaczania typu urządzenia Zestaw przyłączeniowy Przykład: WHI con-cas 210 #1 WHI Instalacja hydrauliczna Weishaupt con connect (zestaw przyłączeniowy) -cas cascade (kaskada) 210 Moc maksymalna (kw) #1 Oznaczenie wariantu wykonania Rozdzielacz ze sprzęgłem hydraulicznym Przykład: Wersja kompaktowa (kaskada 2 kotłów): WHI coll-comp 340 #1 Moduł podstawowy (do kaskady 3 i 4 kotłów): WHI coll-comp 810-m #1 Moduł rozszerzający: WHI coll 630/810-m-e1 #1 WHI Instalacja hydrauliczna Weishaupt coll collector (rozdzielacz) -comp compensator (sprzęgło) 630 Moc maksymalna (kw) -m Moduł do rozszerzenia -e1 e1: rozszerzenie 1 WTC e2: rozszerzenie 2 WTC #1 Oznaczenie wariantu wykonania / La 6-26

7 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 3 Opis produktu 3.2 Warianty Wersja kompaktowa Moduł podstawowy Moduł podstawowy + moduł rozszerzający do 1 kotła WTC Moduł podstawowy + moduł rozszerzający do 2 kotłów WTC 1 Sprzęgło z lewej strony 2 Sprzęgło z prawej strony / La 7-26

8 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 3 Opis produktu 3.3 Zasada działania 1 Zestaw przyłączeniowy WHI con-cas #1 2 Rozdzielacz ze sprzęgłem hydraulicznym WHI coll-comp #1 3 Odpowietrzanie 4 Tuleja zanurzeniowa czujnika temperatury sprzęgła hydraulicznego (B22) 5 Przyłącze kolektora magnetytowego (opcja) 6 Odmulanie 7 Przyłącze zewnętrznego naczynia wzbiorczego Rp 1" / La 8-26

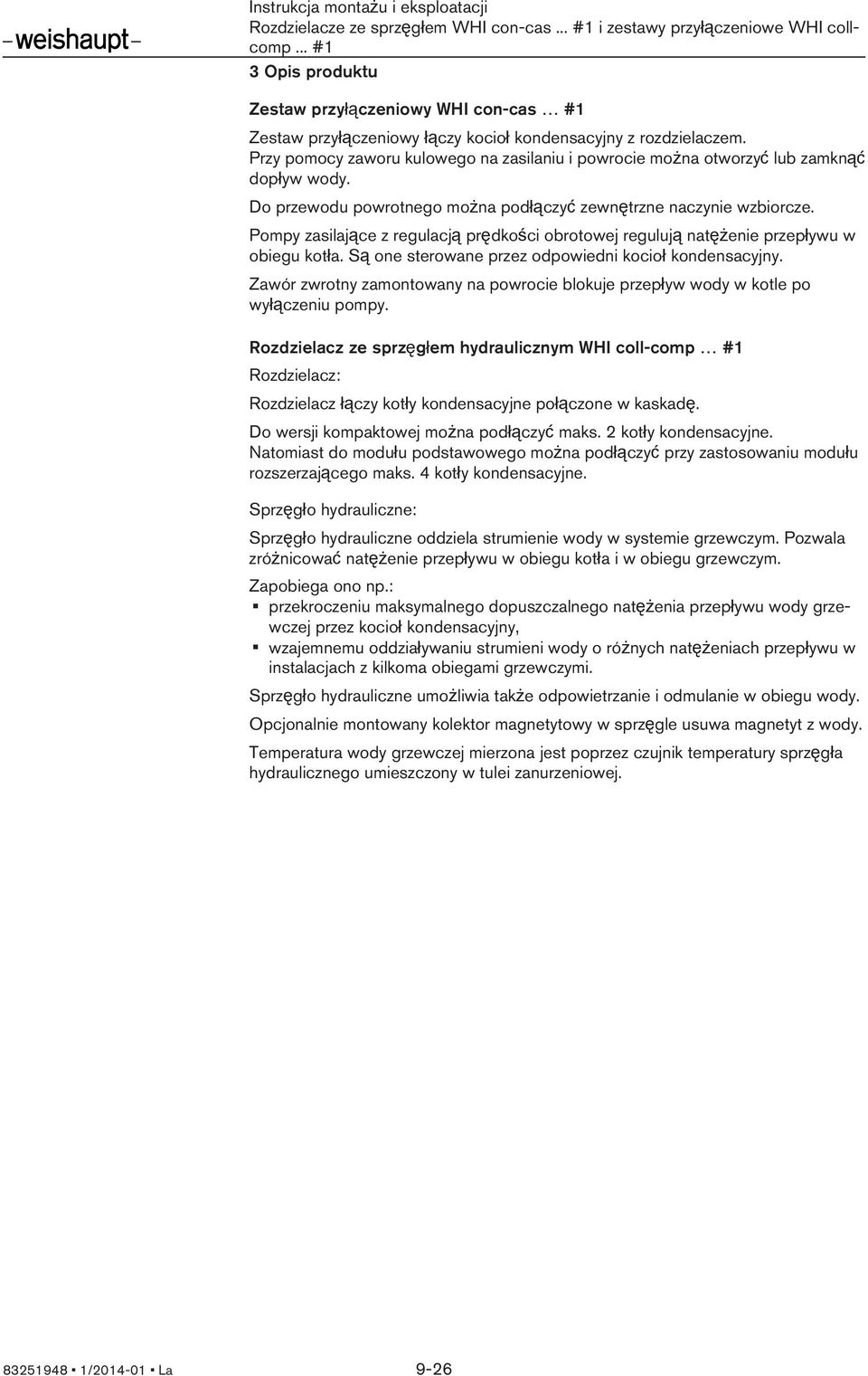

9 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 3 Opis produktu Zestaw przyłączeniowy WHI con-cas #1 Zestaw przyłączeniowy łączy kocioł kondensacyjny z rozdzielaczem. Przy pomocy zaworu kulowego na zasilaniu i powrocie można otworzyć lub zamknąć dopływ wody. Do przewodu powrotnego można podłączyć zewnętrzne naczynie wzbiorcze. Pompy zasilające z regulacją prędkości obrotowej regulują natężenie przepływu w obiegu kotła. Są one sterowane przez odpowiedni kocioł kondensacyjny. Zawór zwrotny zamontowany na powrocie blokuje przepływ wody w kotle po wyłączeniu pompy. Rozdzielacz ze sprzęgłem hydraulicznym WHI coll-comp #1 Rozdzielacz: Rozdzielacz łączy kotły kondensacyjne połączone w kaskadę. Do wersji kompaktowej można podłączyć maks. 2 kotły kondensacyjne. Natomiast do modułu podstawowego można podłączyć przy zastosowaniu modułu rozszerzającego maks. 4 kotły kondensacyjne. Sprzęgło hydrauliczne: Sprzęgło hydrauliczne oddziela strumienie wody w systemie grzewczym. Pozwala zróżnicować natężenie przepływu w obiegu kotła i w obiegu grzewczym. Zapobiega ono np.: przekroczeniu maksymalnego dopuszczalnego natężenia przepływu wody grzewczej przez kocioł kondensacyjny, wzajemnemu oddziaływaniu strumieni wody o różnych natężeniach przepływu w instalacjach z kilkoma obiegami grzewczymi. Sprzęgło hydrauliczne umożliwia także odpowietrzanie i odmulanie w obiegu wody. Opcjonalnie montowany kolektor magnetytowy w sprzęgle usuwa magnetyt z wody. Temperatura wody grzewczej mierzona jest poprzez czujnik temperatury sprzęgła hydraulicznego umieszczony w tulei zanurzeniowej / La 9-26

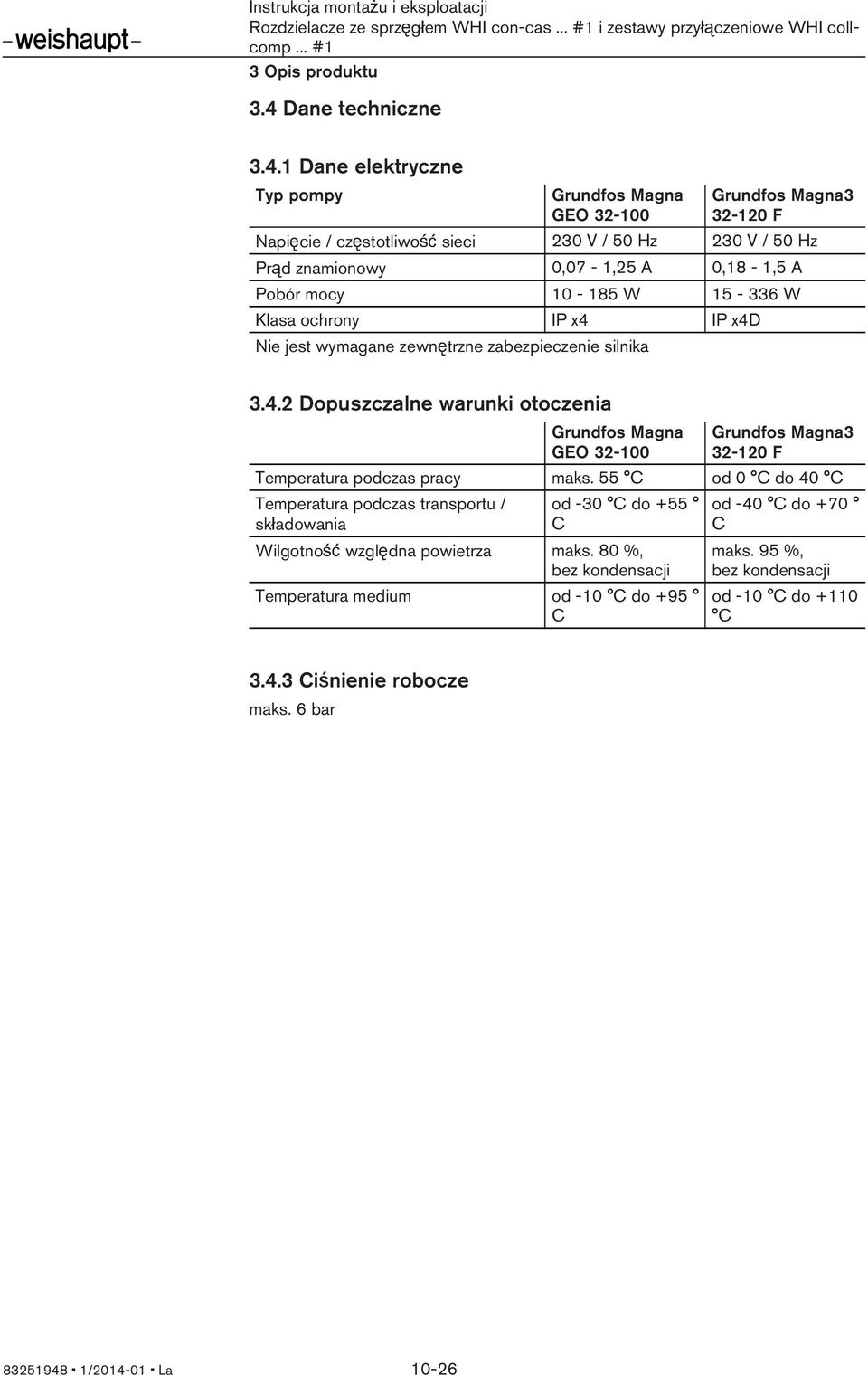

10 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 3 Opis produktu 3.4 Dane techniczne Dane elektryczne Typ pompy Grundfos Magna GEO Grundfos Magna F Napięcie / częstotliwość sieci 230 V / 50 Hz 230 V / 50 Hz Prąd znamionowy 0,07-1,25 A 0,18-1,5 A Pobór mocy W W Klasa ochrony IP x4 IP x4d Nie jest wymagane zewnętrzne zabezpieczenie silnika Dopuszczalne warunki otoczenia Grundfos Magna GEO Grundfos Magna F Temperatura podczas pracy maks. 55 C od 0 C do 40 C Temperatura podczas transportu / składowania od -30 C do +55 C Wilgotność względna powietrza maks. 80 %, bez kondensacji Temperatura medium od -10 C do +95 C od -40 C do +70 C maks. 95 %, bez kondensacji od -10 C do +110 C Ciśnienie robocze maks. 6 bar / La 10-26

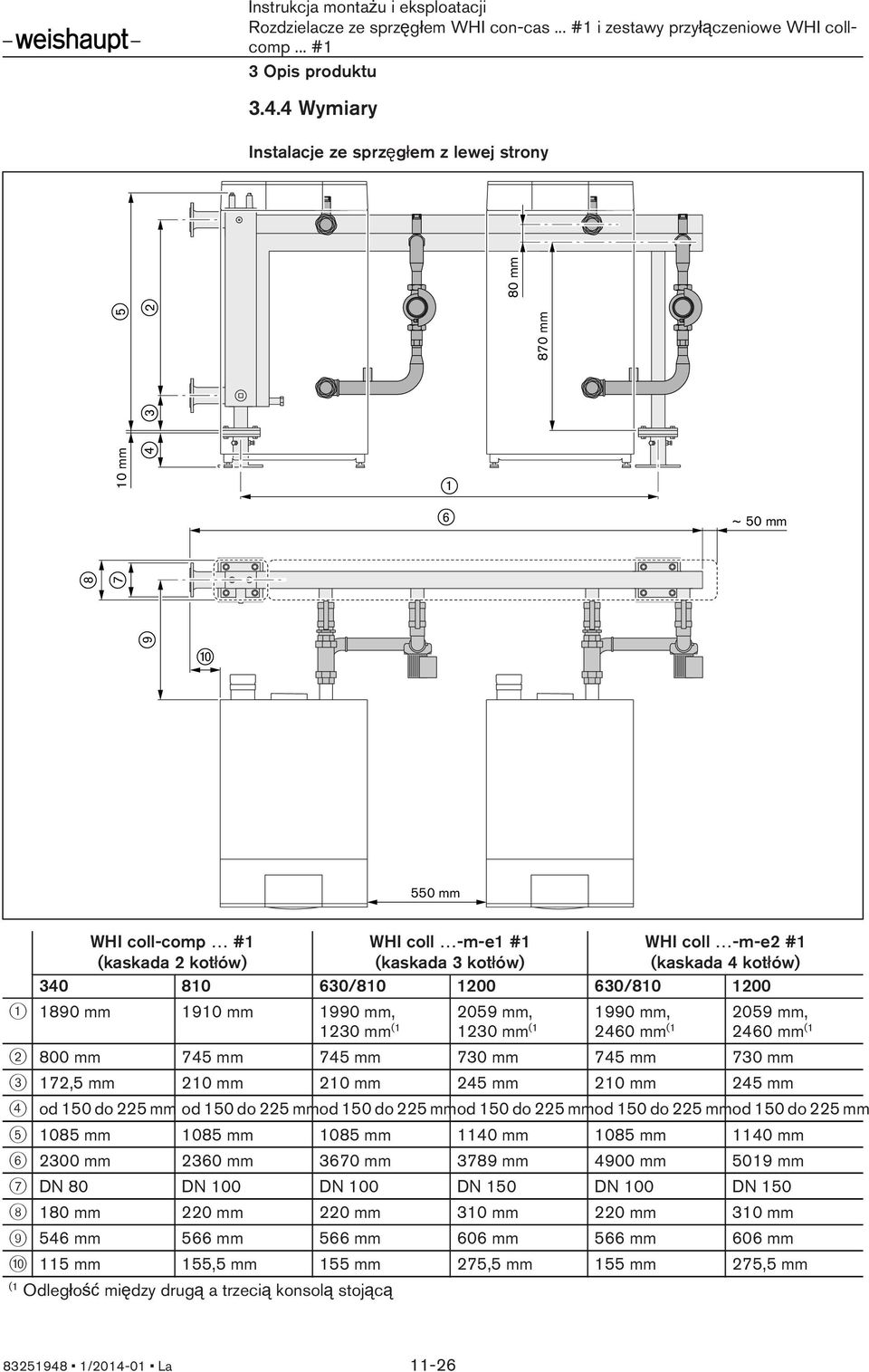

11 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 3 Opis produktu Wymiary Instalacje ze sprzęgłem z lewej strony 10 mm 870 mm 80 mm ~ 50 mm 550 mm WHI coll-comp #1 (kaskada 2 kotłów) WHI coll -m-e1 #1 (kaskada 3 kotłów) WHI coll -m-e2 #1 (kaskada 4 kotłów) / / mm 1910 mm 1990 mm, 1230 mm ( mm, 1230 mm ( mm, 2460 mm ( mm, 2460 mm ( mm 745 mm 745 mm 730 mm 745 mm 730 mm 3 172,5 mm 210 mm 210 mm 245 mm 210 mm 245 mm 4 od 150 do 225 mm od 150 do 225 mmod 150 do 225 mmod 150 do 225 mmod 150 do 225 mmod 150 do 225 mm mm 1085 mm 1085 mm 1140 mm 1085 mm 1140 mm mm 2360 mm 3670 mm 3789 mm 4900 mm 5019 mm 7 DN 80 DN 100 DN 100 DN 150 DN 100 DN mm 220 mm 220 mm 310 mm 220 mm 310 mm mm 566 mm 566 mm 606 mm 566 mm 606 mm mm 155,5 mm 155 mm 275,5 mm 155 mm 275,5 mm (1 Odległość między drugą a trzecią konsolą stojącą / La 11-26

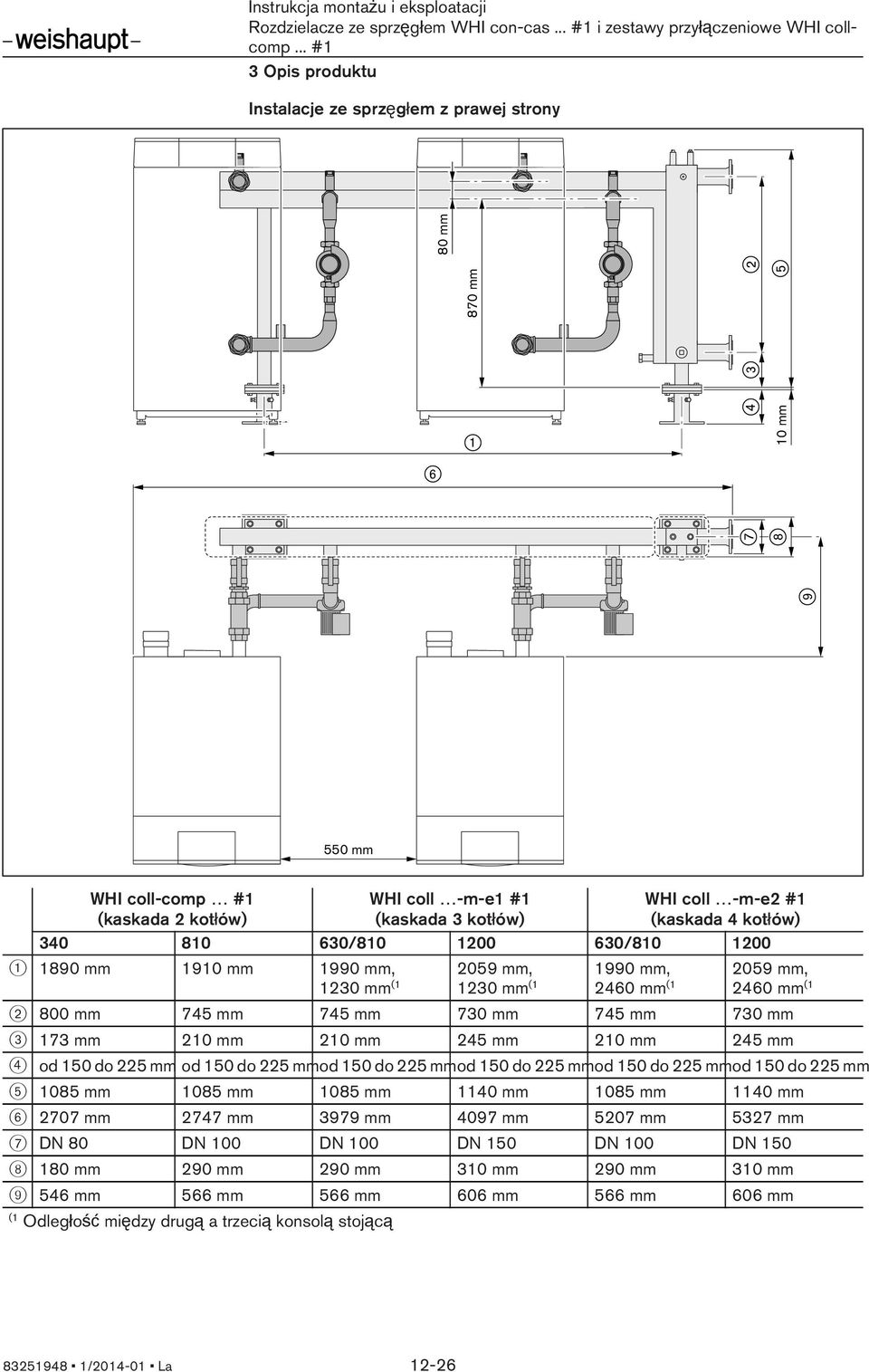

12 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 3 Opis produktu Instalacje ze sprzęgłem z prawej strony 10 mm 870 mm 80 mm 550 mm WHI coll-comp #1 (kaskada 2 kotłów) WHI coll -m-e1 #1 (kaskada 3 kotłów) WHI coll -m-e2 #1 (kaskada 4 kotłów) / / mm 1910 mm 1990 mm, 1230 mm ( mm, 1230 mm ( mm, 2460 mm ( mm, 2460 mm ( mm 745 mm 745 mm 730 mm 745 mm 730 mm mm 210 mm 210 mm 245 mm 210 mm 245 mm 4 od 150 do 225 mm od 150 do 225 mmod 150 do 225 mmod 150 do 225 mmod 150 do 225 mmod 150 do 225 mm mm 1085 mm 1085 mm 1140 mm 1085 mm 1140 mm mm 2747 mm 3979 mm 4097 mm 5207 mm 5327 mm 7 DN 80 DN 100 DN 100 DN 150 DN 100 DN mm 290 mm 290 mm 310 mm 290 mm 310 mm mm 566 mm 566 mm 606 mm 566 mm 606 mm (1 Odległość między drugą a trzecią konsolą stojącą / La 12-26

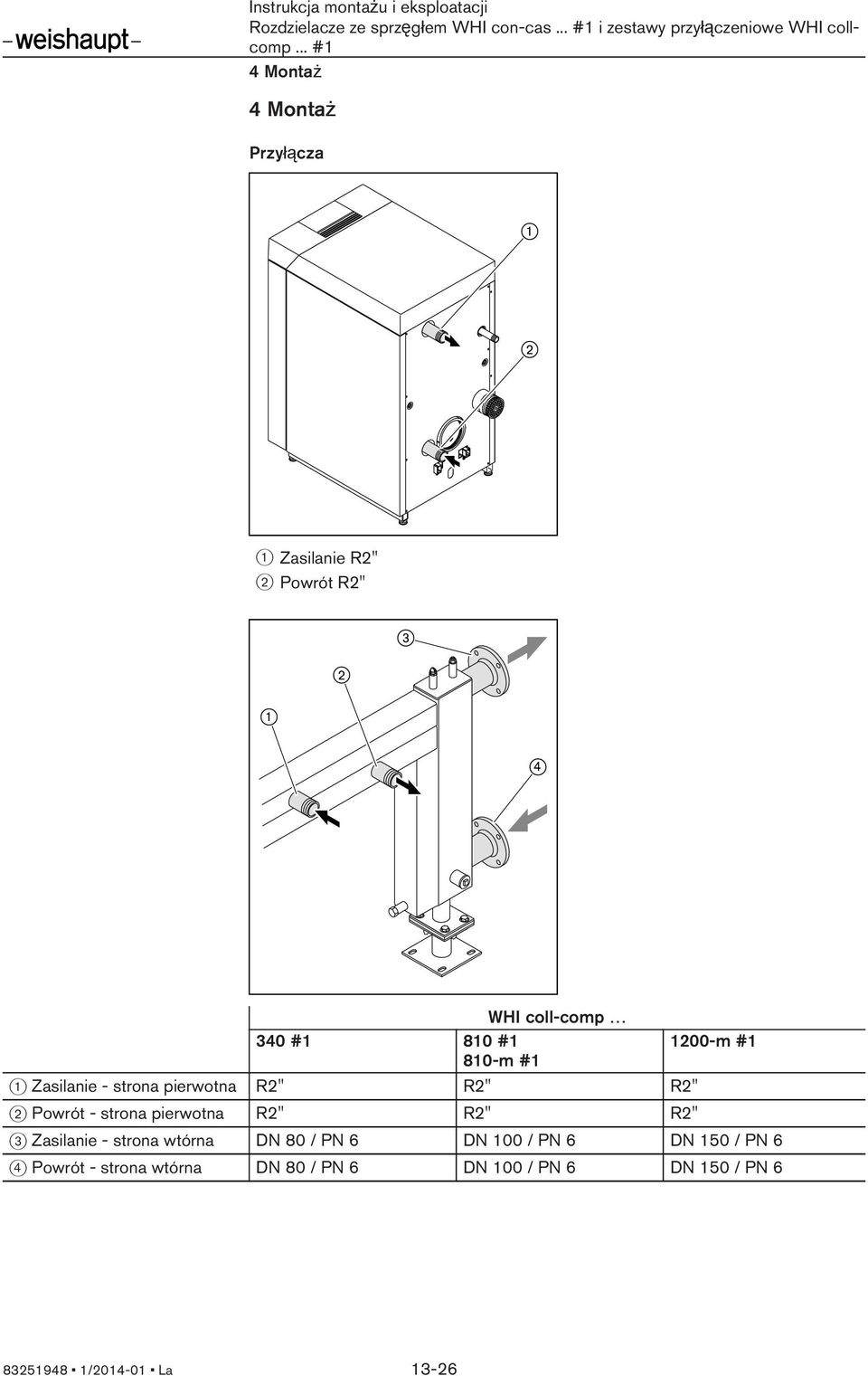

13 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 4 Montaż 4 Montaż Przyłącza 1 Zasilanie R2" 2 Powrót R2" WHI coll-comp 340 #1 810 #1 810-m #1 1 Zasilanie - strona pierwotna R2" R2" R2" 2 Powrót - strona pierwotna R2" R2" R2" 1200-m #1 3 Zasilanie - strona wtórna DN 80 / PN 6 DN 100 / PN 6 DN 150 / PN 6 4 Powrót - strona wtórna DN 80 / PN 6 DN 100 / PN 6 DN 150 / PN / La 13-26

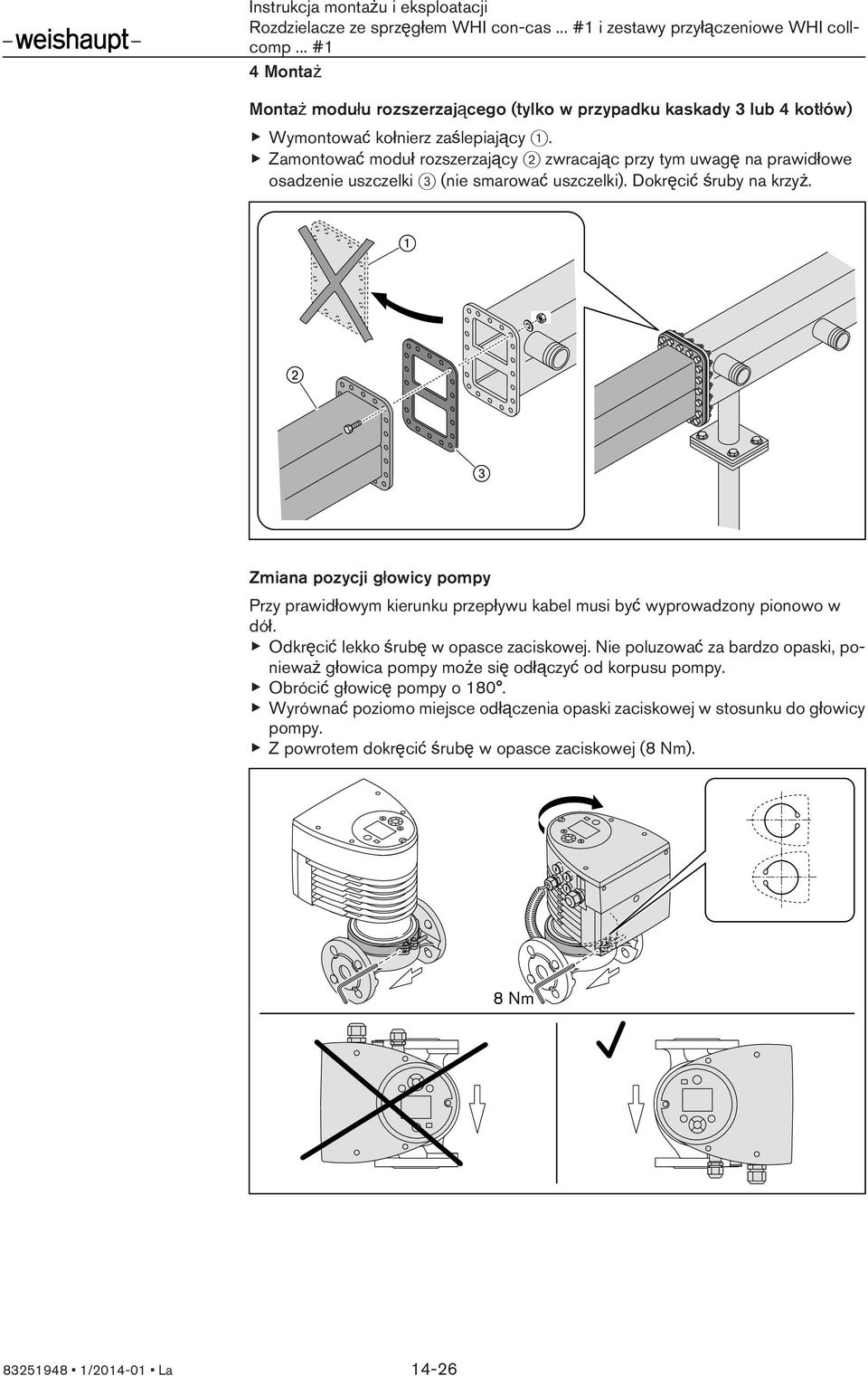

14 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 4 Montaż Montaż modułu rozszerzającego (tylko w przypadku kaskady 3 lub 4 kotłów) Wymontować kołnierz zaślepiający 1. Zamontować moduł rozszerzający 2 zwracając przy tym uwagę na prawidłowe osadzenie uszczelki 3 (nie smarować uszczelki). Dokręcić śruby na krzyż. Zmiana pozycji głowicy pompy Przy prawidłowym kierunku przepływu kabel musi być wyprowadzony pionowo w dół. Odkręcić lekko śrubę w opasce zaciskowej. Nie poluzować za bardzo opaski, ponieważ głowica pompy może się odłączyć od korpusu pompy. Obrócić głowicę pompy o 180. Wyrównać poziomo miejsce odłączenia opaski zaciskowej w stosunku do głowicy pompy. Z powrotem dokręcić śrubę w opasce zaciskowej (8 Nm). 8 Nm / La 14-26

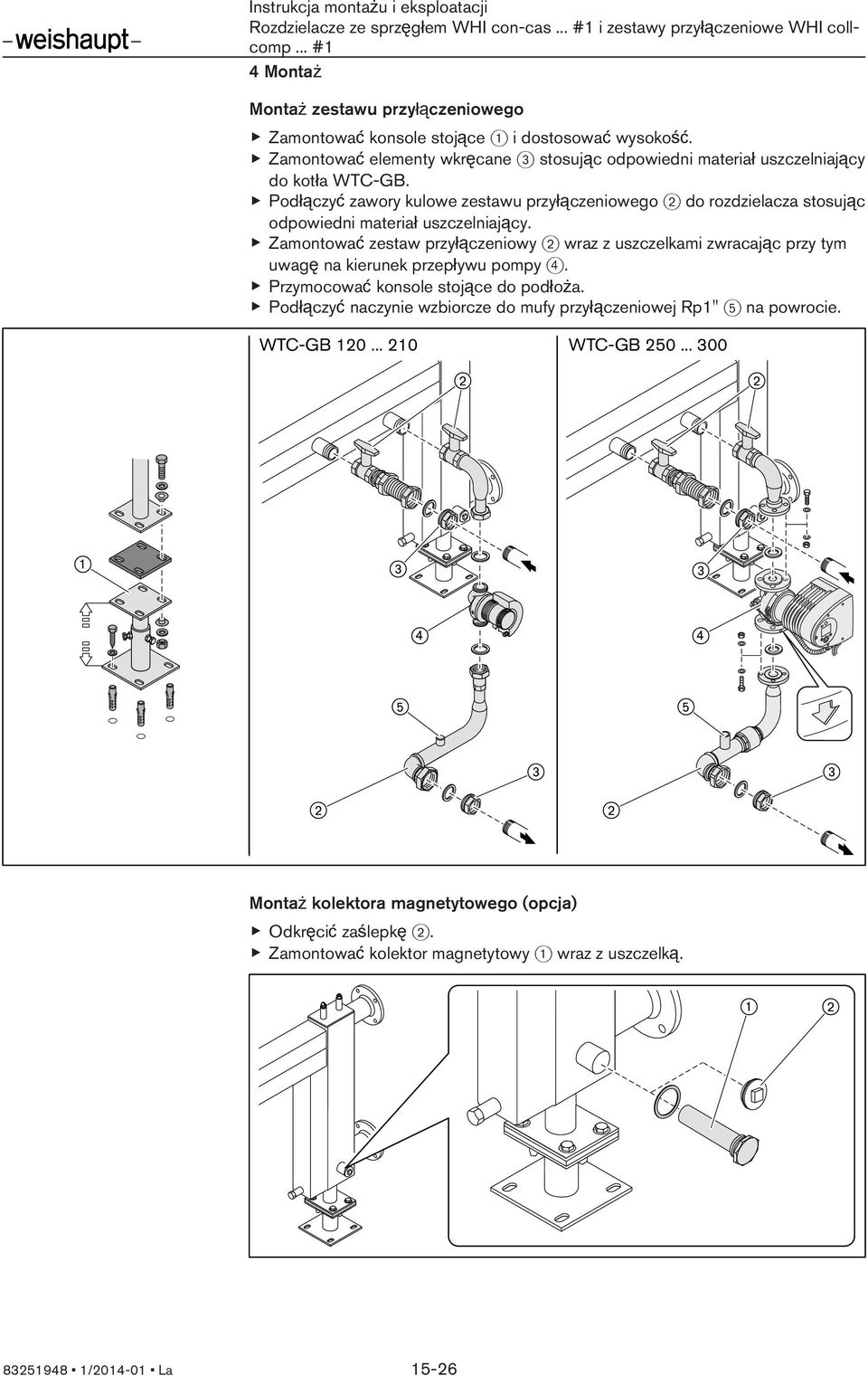

15 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 4 Montaż Montaż zestawu przyłączeniowego Zamontować konsole stojące 1 i dostosować wysokość. Zamontować elementy wkręcane 3 stosując odpowiedni materiał uszczelniający do kotła WTC-GB. Podłączyć zawory kulowe zestawu przyłączeniowego 2 do rozdzielacza stosując odpowiedni materiał uszczelniający. Zamontować zestaw przyłączeniowy 2 wraz z uszczelkami zwracając przy tym uwagę na kierunek przepływu pompy 4. Przymocować konsole stojące do podłoża. Podłączyć naczynie wzbiorcze do mufy przyłączeniowej Rp1" 5 na powrocie. WTC-GB WTC-GB Montaż kolektora magnetytowego (opcja) Odkręcić zaślepkę 2. Zamontować kolektor magnetytowy 1 wraz z uszczelką / La 15-26

16 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 4 Montaż Montaż izolacji cieplnej Zamontować izolację na rozdzielaczu. Przytwierdzić izolację cieplną za pomocą opasek na końcach rozdzielacza i w miejscu łączenia 1. WHI coll-comp 340 # #1 WHI coll-comp 810-m # m # / La 16-26

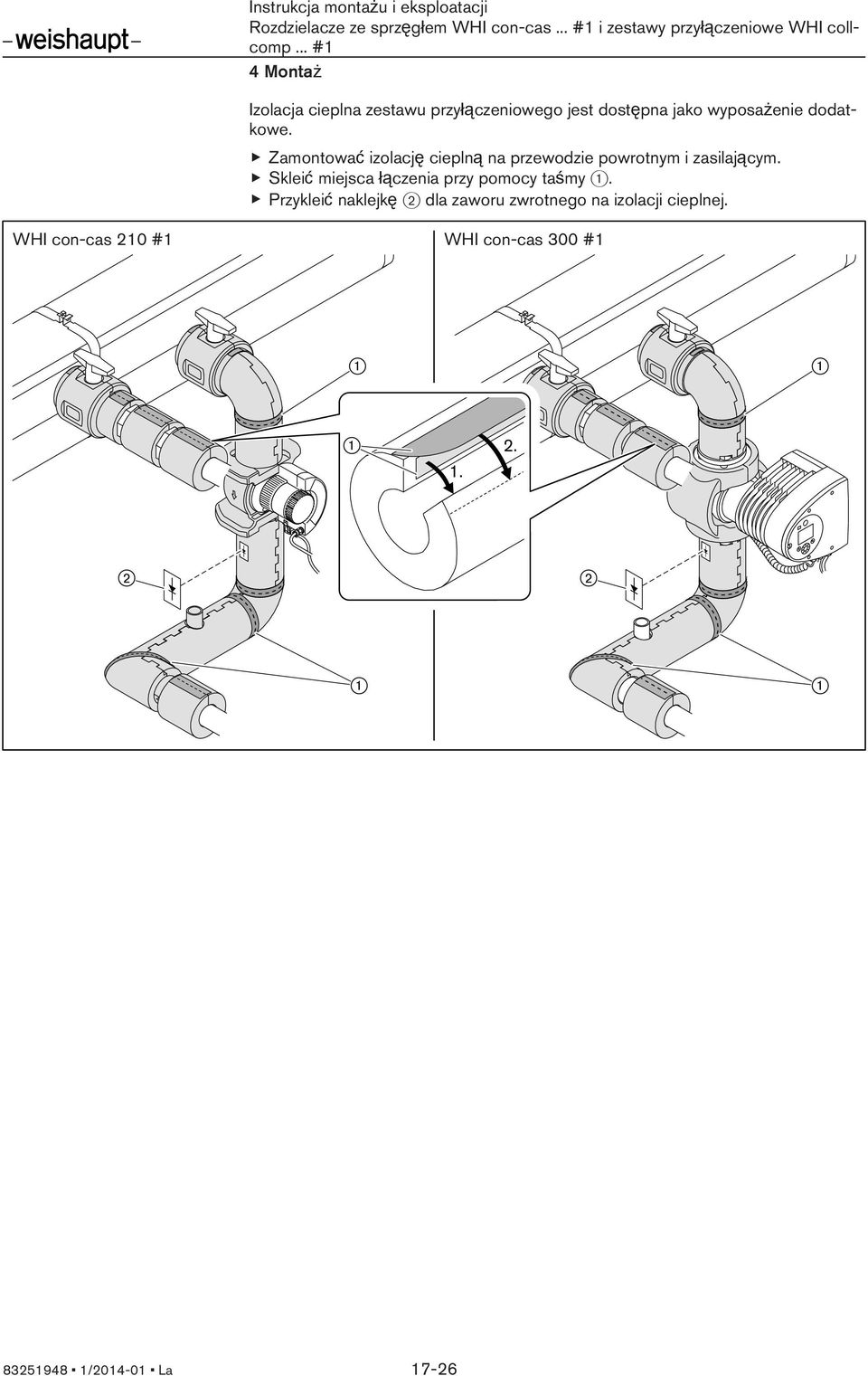

17 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 4 Montaż Izolacja cieplna zestawu przyłączeniowego jest dostępna jako wyposażenie dodatkowe. Zamontować izolację cieplną na przewodzie powrotnym i zasilającym. Skleić miejsca łączenia przy pomocy taśmy 1. Przykleić naklejkę 2 dla zaworu zwrotnego na izolacji cieplnej. WHI con-cas 210 #1 WHI con-cas 300 # / La 17-26

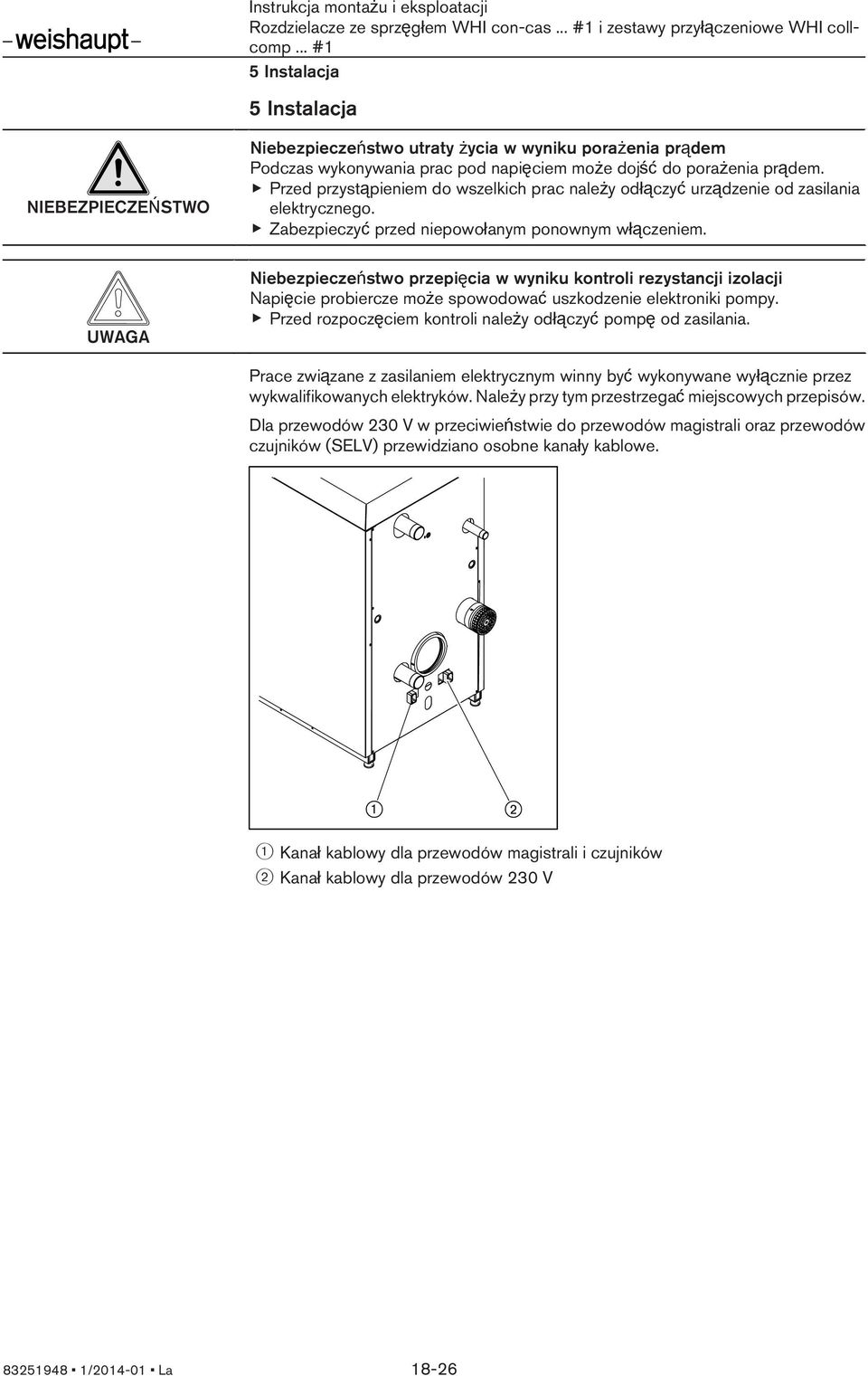

18 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 5 Instalacja 5 Instalacja NIEBEZPIECZEŃSTWO UWAGA Niebezpieczeństwo utraty życia w wyniku porażenia prądem Podczas wykonywania prac pod napięciem może dojść do porażenia prądem. Przed przystąpieniem do wszelkich prac należy odłączyć urządzenie od zasilania elektrycznego. Zabezpieczyć przed niepowołanym ponownym włączeniem. Niebezpieczeństwo przepięcia w wyniku kontroli rezystancji izolacji Napięcie probiercze może spowodować uszkodzenie elektroniki pompy. Przed rozpoczęciem kontroli należy odłączyć pompę od zasilania. Prace związane z zasilaniem elektrycznym winny być wykonywane wyłącznie przez wykwalifikowanych elektryków. Należy przy tym przestrzegać miejscowych przepisów. Dla przewodów 230 V w przeciwieństwie do przewodów magistrali oraz przewodów czujników (SELV) przewidziano osobne kanały kablowe. 1 Kanał kablowy dla przewodów magistrali i czujników 2 Kanał kablowy dla przewodów 230 V / La 18-26

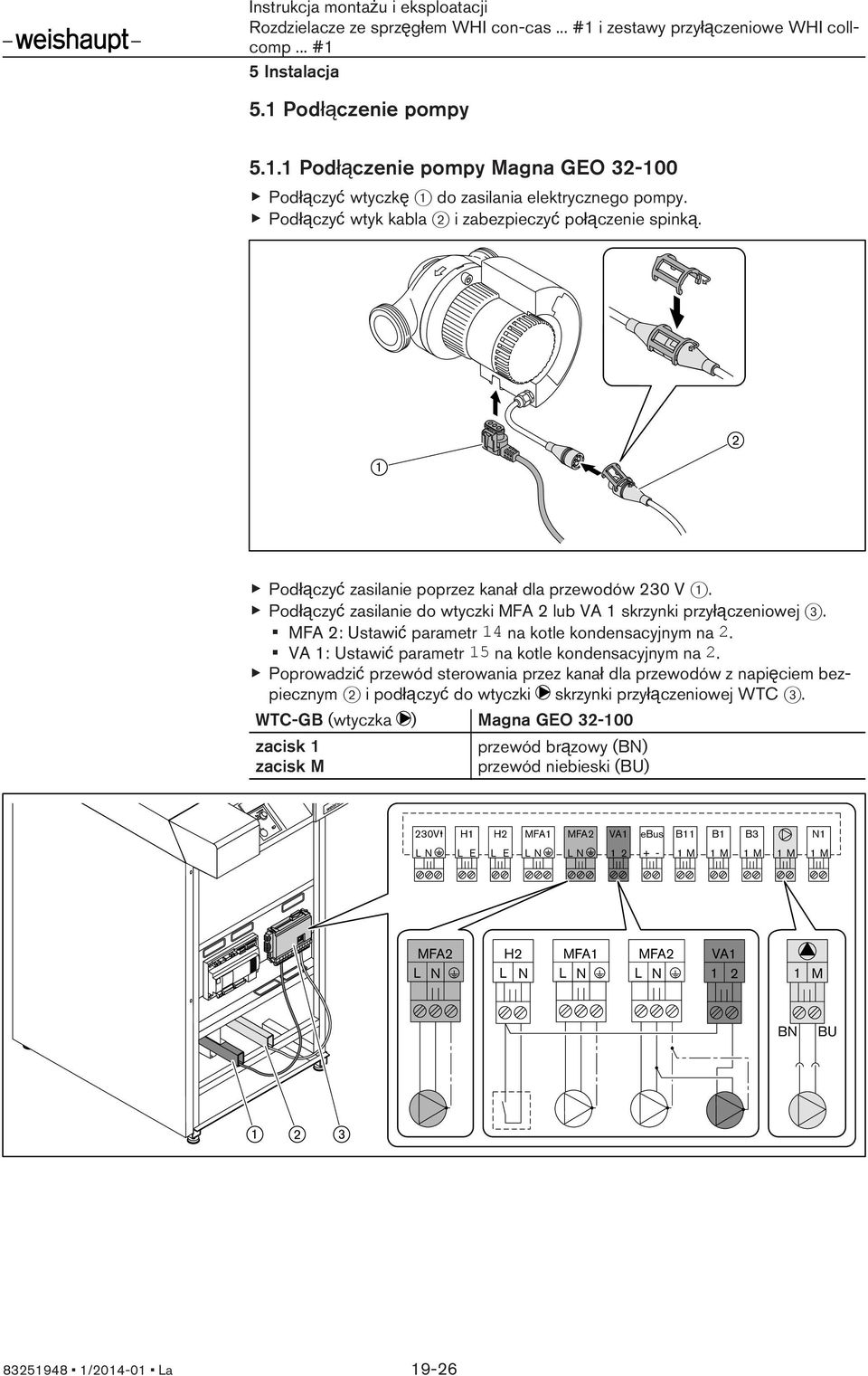

19 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 5 Instalacja 5.1 Podłączenie pompy Podłączenie pompy Magna GEO Podłączyć wtyczkę 1 do zasilania elektrycznego pompy. Podłączyć wtyk kabla 2 i zabezpieczyć połączenie spinką. Podłączyć zasilanie poprzez kanał dla przewodów 230 V 1. Podłączyć zasilanie do wtyczki MFA 2 lub VA 1 skrzynki przyłączeniowej 3. MFA 2: Ustawić parametr 14 na kotle kondensacyjnym na 2. VA 1: Ustawić parametr 15 na kotle kondensacyjnym na 2. Poprowadzić przewód sterowania przez kanał dla przewodów z napięciem bezpiecznym 2 i podłączyć do wtyczki skrzynki przyłączeniowej WTC 3. WTC-GB (wtyczka ) Magna GEO zacisk 1 zacisk M przewód brązowy (BN) przewód niebieski (BU) 230V H1 H2 MFA1 MFA2 VA1 ebus B11 B1 B3 N1 L N L E L E L N L N M 1 M 1 M 1 M 1 M MFA2 L N H2 L N MFA1 L N MFA2 L N VA M BN BU / La 19-26

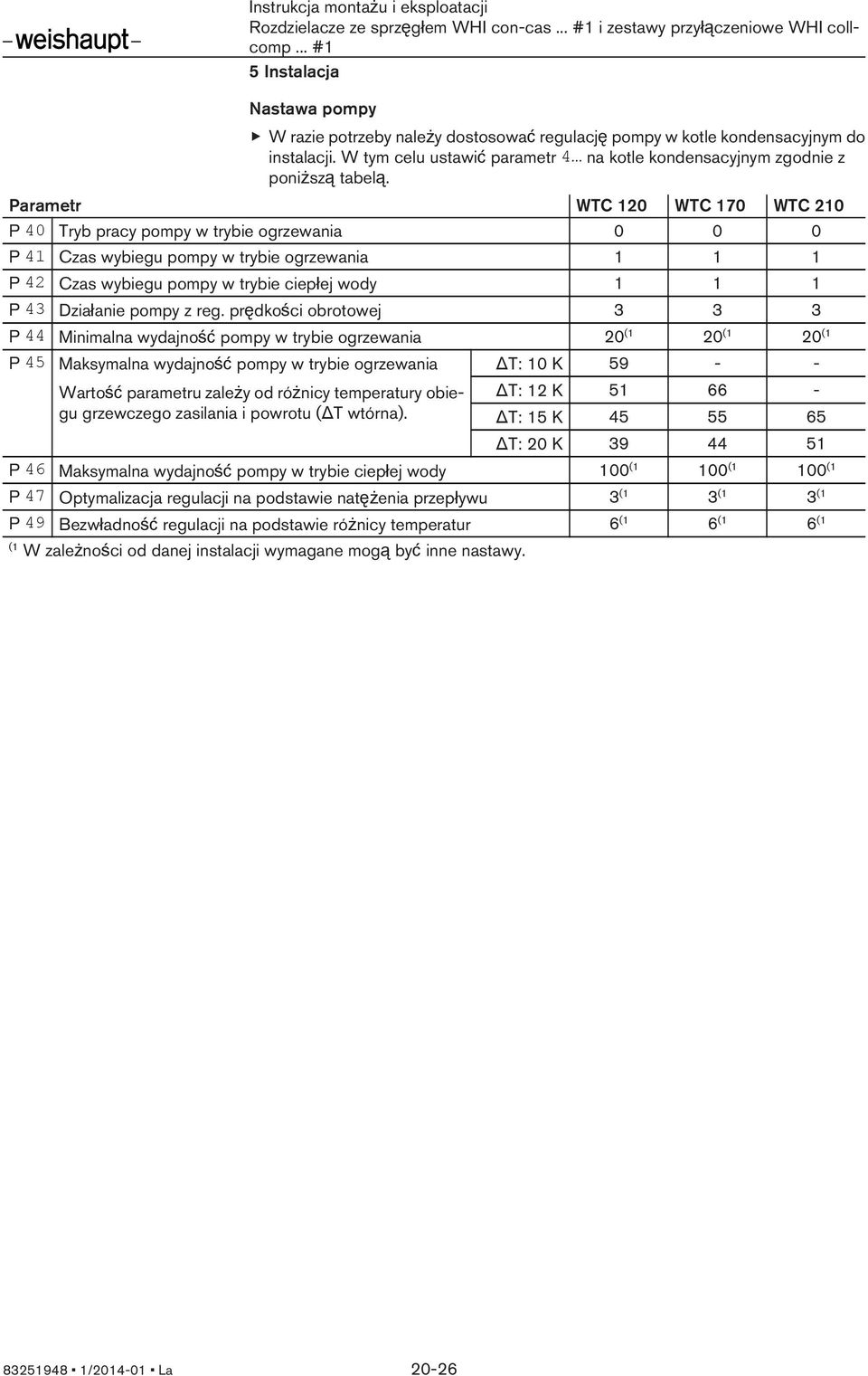

20 Nastawa pompy W razie potrzeby należy dostosować regulację pompy w kotle kondensacyjnym do instalacji. W tym celu ustawić parametr 4 na kotle kondensacyjnym zgodnie z poniższą tabelą. Parametr WTC 120 WTC 170 WTC 210 P 40 Tryb pracy pompy w trybie ogrzewania P 41 Czas wybiegu pompy w trybie ogrzewania P 42 Czas wybiegu pompy w trybie ciepłej wody P 43 Działanie pompy z reg. prędkości obrotowej P 44 Minimalna wydajność pompy w trybie ogrzewania 20 (1 20 (1 20 (1 P 45 Instrukcja montażu i eksploatacji Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 5 Instalacja Maksymalna wydajność pompy w trybie ogrzewania Wartość parametru zależy od różnicy temperatury obiegu grzewczego zasilania i powrotu (ΔT wtórna). ΔT: 10 K ΔT: 12 K ΔT: 15 K ΔT: 20 K P 46 Maksymalna wydajność pompy w trybie ciepłej wody 100 (1 100 (1 100 (1 P 47 Optymalizacja regulacji na podstawie natężenia przepływu 3 (1 3 (1 3 (1 P 49 Bezwładność regulacji na podstawie różnicy temperatur 6 (1 6 (1 6 (1 (1 W zależności od danej instalacji wymagane mogą być inne nastawy / La 20-26

21 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 5 Instalacja i zaci Podłączenie pompy Magna F Otworzyć skrzynkę zaciskową pompy. Podłączyć zasilanie elektryczne 1. Podłączyć przewód (2 x 0,75) na wejściu analogowym 2 do zacisku sku. Nie usuwać mostka 3. L N - + DC V L PE N Podłączyć zasilanie poprzez kanał dla przewodów 230 V 1. Podłączyć zasilanie do wtyczki MFA 2 lub VA 1 skrzynki przyłączeniowej 3. MFA 2: Ustawić parametr 14 na kotle kondensacyjnym na 2. VA 1: Ustawić parametr 15 na kotle kondensacyjnym na 2. Poprowadzić przewód sterowania przez kanał dla przewodów z napięciem bezpiecznym 2 i podłączyć do wtyczki skrzynki przyłączeniowej WTC 3. WTC-GB (wtyczka ) Magna F zacisk 1 zacisk M zacisk zacisk 230V H1 H2 MFA1 MFA2 VA1 ebus B11 B1 B3 N1 L N L E L E L N L N M 1 M 1 M 1 M 1 M MFA2 L N H2 L N MFA1 L N MFA2 L N VA M N L N L / La 21-26

22 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 5 Instalacja Nastawa pompy Pompa musi być ustawiona na zewnętrzne sterowanie 0-10 V oraz na pracę według charakterystyki stałej. Ustawić w menu Asyst / Wspomag. rozruchuwybrać parametr Ustaw. rodzaju regulacji i ustawić Stała char.. Przejść do Dostosowanie wart. zad. i ustawić wartość zadaną zgodnie z tabelą. Różnica temperatury obiegu grzewczego (ΔT wtórna) K10 K12 K15 K20 WTC 250-A 76 % 58 % 46 % 36 % WTC 300-A - 68 % 53 % 40 % Przejść dalej do Podsumowanie i potwierdzić OK. Wybrać w menu Asyst / Ustaw. wejścia analog. parametr Zewn. przesun. wart. zad. i ustawić 0-10V. Przejść dalej do Podsumowanie i potwierdzić OK. Wybrać w menu Ustawienia / Zewn. przesun. wart. zad. parametr Zewn. funkcja wart. zad., ustawić Liniowo do MIN i potwierdzić OK. W razie potrzeby należy dostosować regulację pompy w kotle kondensacyjnym do instalacji. W tym celu ustawić parametr 4 na kotle kondensacyjnym zgodnie z poniższą tabelą. Parametr P 40 Tryb pracy pompy w trybie ogrzewania 0 P 41 Czas wybiegu pompy w trybie ogrzewania 1 P 42 Czas wybiegu pompy w trybie ciepłej wody 1 P 43 Działanie pompy z reg. prędkości obrotowej 3 P 44 Minimalna wydajność pompy w trybie ogrzewania 20 (1 P 45 P 46 P 47 P 49 Maksymalna wydajność pompy w trybie ogrzewania Maksymalna wydajność pompy w trybie ciepłej wody Optymalizacja regulacji na podstawie natężenia przepływu Bezwładność regulacji na podstawie różnicy temperatur Magna F (1 (1 W zależności od danej instalacji wymagane mogą być inne nastawy. 3 (1 4 ( / La 22-26

23 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 5 Instalacja 5.2 Podłączenie czujnika temperatury sprzęgła hydraulicznego Odłączyć element wkręcany 1 z zaciskanym elementem gumowym od tulei czujnika, a następnie nasunąć na czujnik 2. Nanieść na czujnik pastę termoprzewodzącą. Wsunąć czujnik do oporu do tulei zanurzeniowej, a następnie przykręcić element wkręcany. Podłączyć przewód czujnika temperatury w managerze kaskadowym do zacisku B22 (patrz instrukcja montażu i eksploatacji WCM-KA) / La 23-26

24 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 6 Notatki 6 Notatki / La 24-26

25 / La Instrukcja montażu i eksploatacji Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 6 Notatki

26 Rozdzielacze ze sprzęgłem WHI con-cas i zestawy przyłączeniowe WHI collcomp 7 Skorowidz C Ciśnienie robocze...10 Czujnik...8, 23 Czujnik temperatury...23 Czujnik temperatury sprzęgła hydraulicznego... 9, 23 D Dane elektryczne...10 Dopuszczalne warunki otoczenia...10 K Klasa ochrony...10 Klucz do oznaczania typu urządzenia... 6 Kolektor magnetytowy...9, 15 M Montaż...13 Montaż z lewej strony... 7 Montaż z prawej strony... 7 Transport...10 Tuleja zanurzeniowa... 8 Typ pompy...10 U Usuwanie materiałów użytych do czyszczenia... 5 W Wymiary...12 Z Zasilanie...13 Zasilanie elektryczne...10 Zawór zwrotny... 9 Zestaw przyłączeniowy... 8 N Napięcie sieci...10 O Odmulanie... 8 Odpowiedzialność... 4 Odpowietrzanie... 8 P Pobór mocy...10 Podłączenie sterowania...21 Podłączenie sterowania pompy... 19, 21 Podłączenie zasilania pompy... 19, 21 Połączenia elektryczne...18 Pompa zasilająca... 9 Powrót...13 Prąd znamionowy...10 R Rękojmia... 4 Rozdzielacz... 8 S Schemat podłączenia... 19, 21 Składowanie...10 Sprzęgło...8, 13 Strona pierwotna...13 Strona wtórna...13 Ś Środki bezpieczeństwa... 5 T Temperatura / La 26-26
