Pytania testowe do egzaminu z Budownictwa Ogólnego sem. IV wersja 0.11

Transkrypt

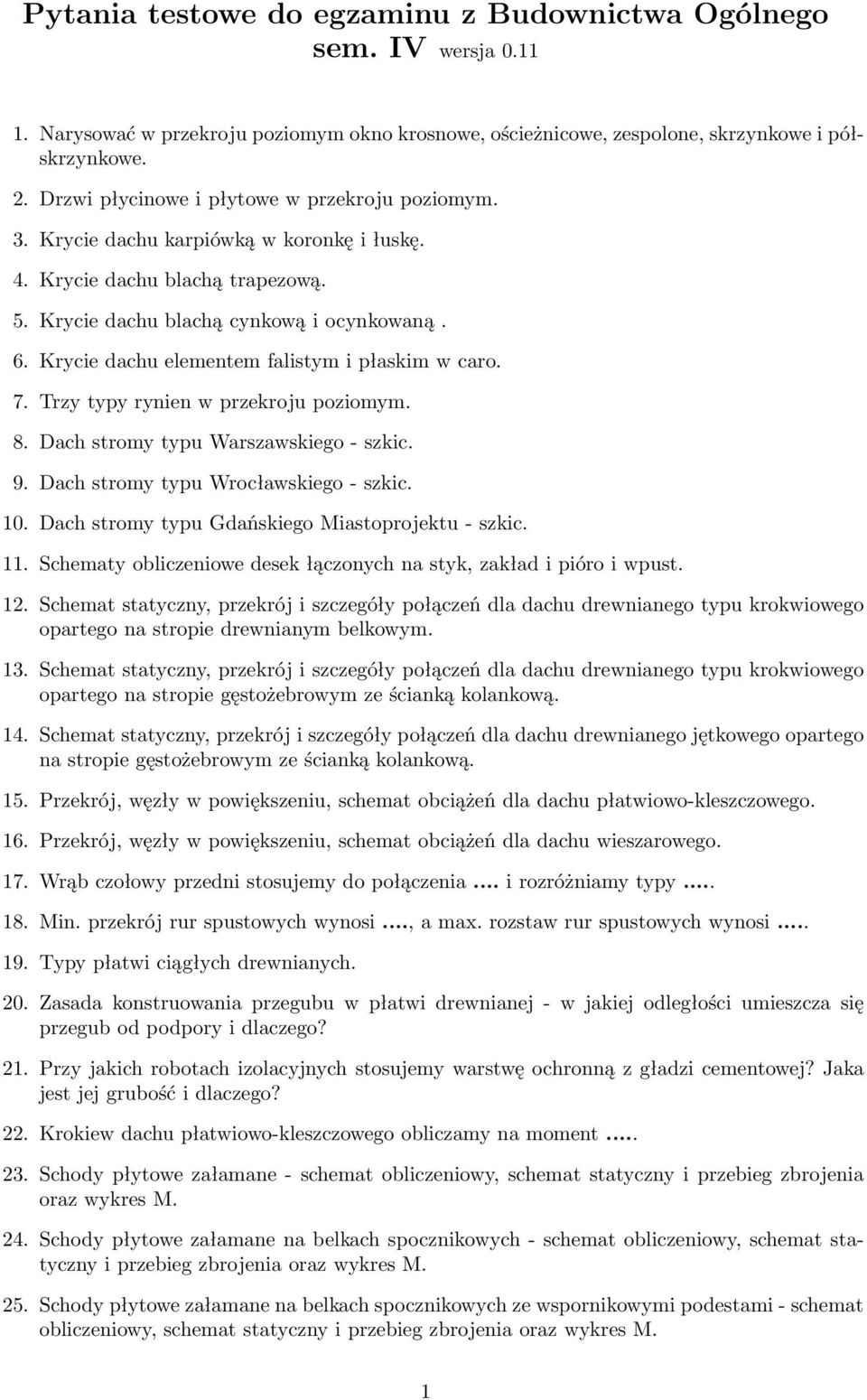

1 Pytania testowe do egzaminu z Budownictwa Ogólnego sem. IV wersja Narysować w przekroju poziomym okno krosnowe, ościeżnicowe, zespolone, skrzynkowe i półskrzynkowe. 2. Drzwi płycinowe i płytowe w przekroju poziomym. 3. Krycie dachu karpiówką w koronkę i łuskę. 4. Krycie dachu blachą trapezową. 5. Krycie dachu blachą cynkową i ocynkowaną. 6. Krycie dachu elementem falistym i płaskim w caro. 7. Trzy typy rynien w przekroju poziomym. 8. Dach stromy typu Warszawskiego - szkic. 9. Dach stromy typu Wrocławskiego - szkic. 10. Dach stromy typu Gdańskiego Miastoprojektu - szkic. 11. Schematy obliczeniowe desek łączonych na styk, zakład i pióro i wpust. 12. Schemat statyczny, przekrój i szczegóły połączeń dla dachu drewnianego typu krokwiowego opartego na stropie drewnianym belkowym. 13. Schemat statyczny, przekrój i szczegóły połączeń dla dachu drewnianego typu krokwiowego opartego na stropie gęstożebrowym ze ścianką kolankową. 14. Schemat statyczny, przekrój i szczegóły połączeń dla dachu drewnianego jętkowego opartego na stropie gęstożebrowym ze ścianką kolankową. 15. Przekrój, węzły w powiększeniu, schemat obciążeń dla dachu płatwiowo-kleszczowego. 16. Przekrój, węzły w powiększeniu, schemat obciążeń dla dachu wieszarowego. 17. Wrąb czołowy przedni stosujemy do połączenia... i rozróżniamy typy Min. przekrój rur spustowych wynosi..., a max. rozstaw rur spustowych wynosi Typy płatwi ciągłych drewnianych. 20. Zasada konstruowania przegubu w płatwi drewnianej - w jakiej odległości umieszcza się przegub od podpory i dlaczego? 21. Przy jakich robotach izolacyjnych stosujemy warstwę ochronną z gładzi cementowej? Jaka jest jej grubość i dlaczego? 22. Krokiew dachu płatwiowo-kleszczowego obliczamy na moment Schody płytowe załamane - schemat obliczeniowy, schemat statyczny i przebieg zbrojenia oraz wykres M. 24. Schody płytowe załamane na belkach spocznikowych - schemat obliczeniowy, schemat statyczny i przebieg zbrojenia oraz wykres M. 25. Schody płytowe załamane na belkach spocznikowych ze wspornikowymi podestami - schemat obliczeniowy, schemat statyczny i przebieg zbrojenia oraz wykres M. 1

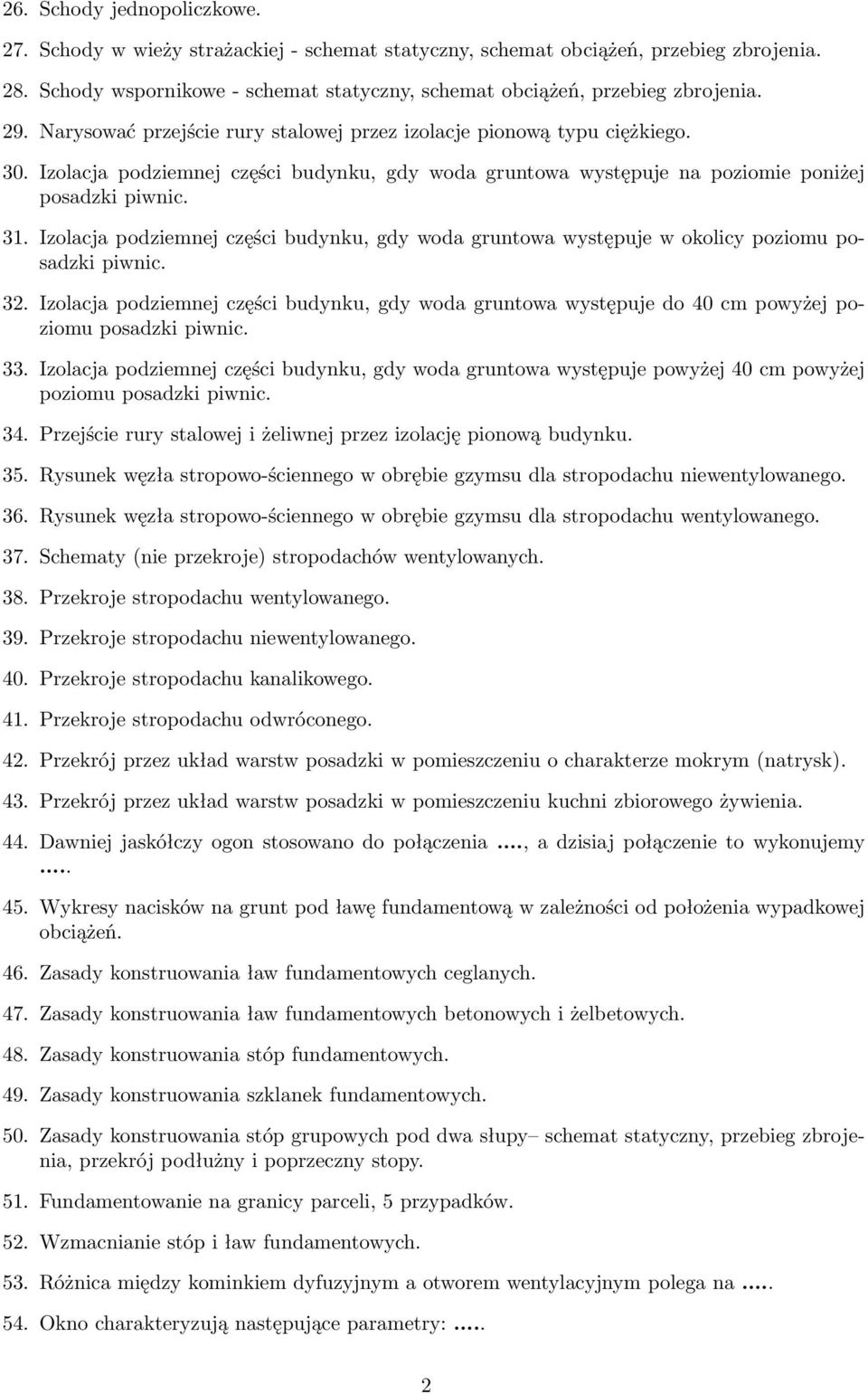

2 26. Schody jednopoliczkowe. 27. Schody w wieży strażackiej - schemat statyczny, schemat obciążeń, przebieg zbrojenia. 28. Schody wspornikowe - schemat statyczny, schemat obciążeń, przebieg zbrojenia. 29. Narysować przejście rury stalowej przez izolacje pionową typu ciężkiego. 30. Izolacja podziemnej części budynku, gdy woda gruntowa występuje na poziomie poniżej posadzki piwnic. 31. Izolacja podziemnej części budynku, gdy woda gruntowa występuje w okolicy poziomu posadzki piwnic. 32. Izolacja podziemnej części budynku, gdy woda gruntowa występuje do 40 cm powyżej poziomu posadzki piwnic. 33. Izolacja podziemnej części budynku, gdy woda gruntowa występuje powyżej 40 cm powyżej poziomu posadzki piwnic. 34. Przejście rury stalowej i żeliwnej przez izolację pionową budynku. 35. Rysunek węzła stropowo-ściennego w obrębie gzymsu dla stropodachu niewentylowanego. 36. Rysunek węzła stropowo-ściennego w obrębie gzymsu dla stropodachu wentylowanego. 37. Schematy (nie przekroje) stropodachów wentylowanych. 38. Przekroje stropodachu wentylowanego. 39. Przekroje stropodachu niewentylowanego. 40. Przekroje stropodachu kanalikowego. 41. Przekroje stropodachu odwróconego. 42. Przekrój przez układ warstw posadzki w pomieszczeniu o charakterze mokrym (natrysk). 43. Przekrój przez układ warstw posadzki w pomieszczeniu kuchni zbiorowego żywienia. 44. Dawniej jaskółczy ogon stosowano do połączenia..., a dzisiaj połączenie to wykonujemy Wykresy nacisków na grunt pod ławę fundamentową w zależności od położenia wypadkowej obciążeń. 46. Zasady konstruowania ław fundamentowych ceglanych. 47. Zasady konstruowania ław fundamentowych betonowych i żelbetowych. 48. Zasady konstruowania stóp fundamentowych. 49. Zasady konstruowania szklanek fundamentowych. 50. Zasady konstruowania stóp grupowych pod dwa słupy schemat statyczny, przebieg zbrojenia, przekrój podłużny i poprzeczny stopy. 51. Fundamentowanie na granicy parceli, 5 przypadków. 52. Wzmacnianie stóp i ław fundamentowych. 53. Różnica między kominkiem dyfuzyjnym a otworem wentylacyjnym polega na Okno charakteryzują następujące parametry:... 2

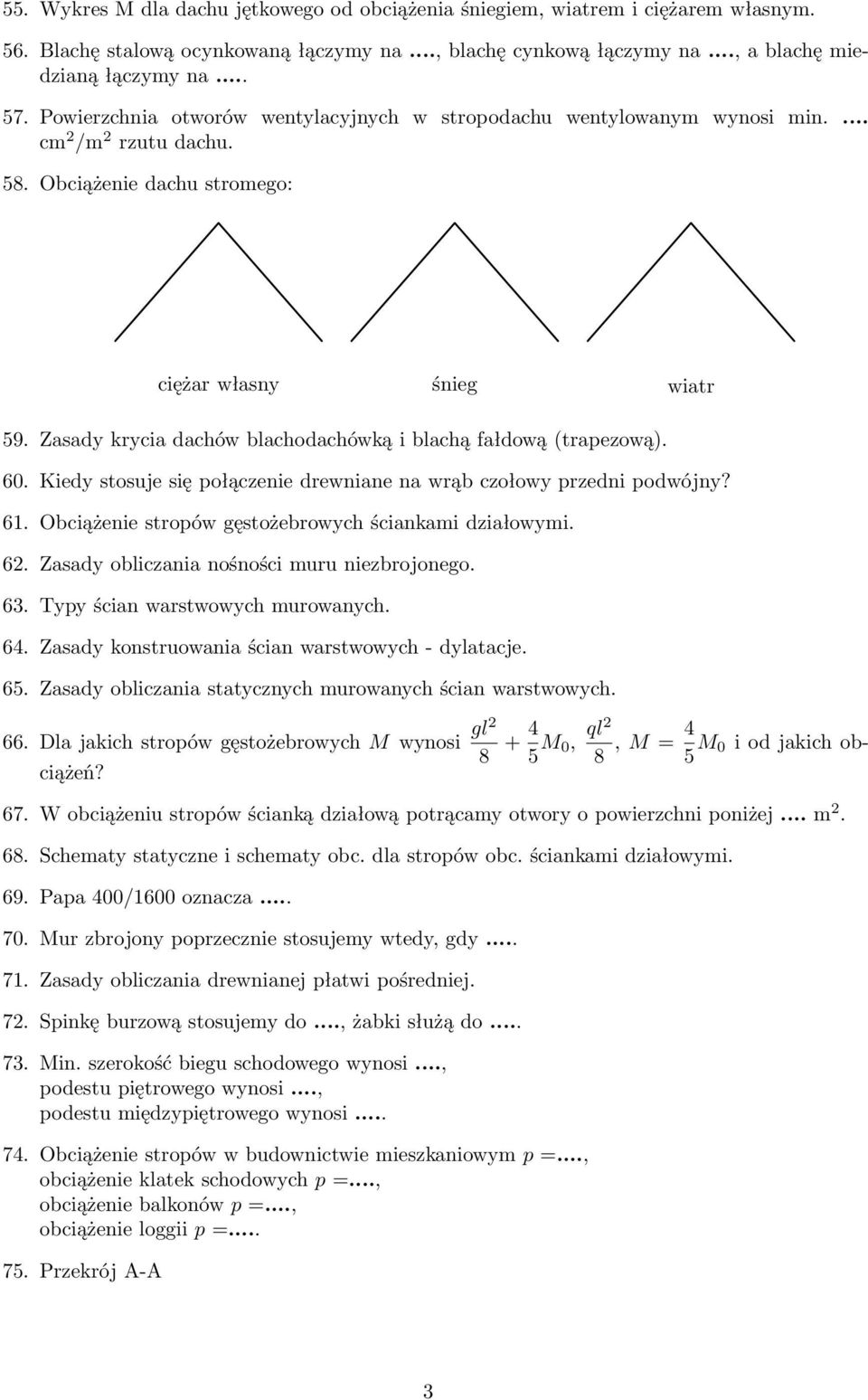

3 55. Wykres M dla dachu jętkowego od obciążenia śniegiem, wiatrem i ciężarem własnym. 56. Blachę stalową ocynkowaną łączymy na..., blachę cynkową łączymy na..., a blachę miedzianą łączymy na Powierzchnia otworów wentylacyjnych w stropodachu wentylowanym wynosi min.... cm 2 /m 2 rzutu dachu. 58. Obciążenie dachu stromego: ciężar własny śnieg wiatr 59. Zasady krycia dachów blachodachówką i blachą fałdową (trapezową). 60. Kiedy stosuje się połączenie drewniane na wrąb czołowy przedni podwójny? 61. Obciążenie stropów gęstożebrowych ściankami działowymi. 62. Zasady obliczania nośności muru niezbrojonego. 63. Typy ścian warstwowych murowanych. 64. Zasady konstruowania ścian warstwowych - dylatacje. 65. Zasady obliczania statycznych murowanych ścian warstwowych. 66. Dla jakich stropów gęstożebrowych M wynosi gl M 0, ql2 8, M = 4 5 M 0 i od jakich obciążeń? 67. W obciążeniu stropów ścianką działową potrącamy otwory o powierzchni poniżej... m Schematy statyczne i schematy obc. dla stropów obc. ściankami działowymi. 69. Papa 400/1600 oznacza Mur zbrojony poprzecznie stosujemy wtedy, gdy Zasady obliczania drewnianej płatwi pośredniej. 72. Spinkę burzową stosujemy do..., żabki służą do Min. szerokość biegu schodowego wynosi..., podestu piętrowego wynosi..., podestu międzypiętrowego wynosi Obciążenie stropów w budownictwie mieszkaniowym p =..., obciążenie klatek schodowych p =..., obciążenie balkonów p =..., obciążenie loggii p = Przekrój A-A 3

4 A A gdy poddasze jest użytkowe. 76. Zaznaczyć elementy ściskane, rozciągane, zginane dla dachu: 77. W stropach grzybkowych rozróżniamy pasma Typy grzybków w stropach grzybkowych. 79. Balkon, loggia, wykusz, arkada: Na rąbki łączymy blachę..., na zwoje łączymy blachę Przy obliczaniu ścian jakie ściany uważamy za ściany usztywniające? 82. Rdzeń przekroju dla stopy fundamentowej i dla ławy fundamentowej (rysunek). 83. Zasady projektowania koryt rynnowych w dachach pogrążonych. 84. Obciążenia zastępcze od ścianek działowych stosujemy do... i zależy od Widok boczny drewnianej płatwi zespolonej i drewnianej płatwi gerberowskiej. 86. Belkę spocznikową ukrytą stosujemy w schodach..., a jej szerokość wynosi Na tzw. zwidłowanie łączymy..., a na nakładkę prostą łączymy Współczynnik infiltracji jest to Różnica między drzwiami przylgowymi a bezprzylgowymi polega na Wysokość efektywna ściany zależy od ρ 2 = 0,75 przyjmujemy dla ścian podpartych u góry i dołu w modelu..., ρ 2 = 1,00 przyjmujemy dla ścian podpartych u góry i dołu w modelu Minimalny przekrój betonu wieńca jest większy niż... m Zbrojenie podłużne powinno być zdolne przenieść siłę: F i l i... i F i Wg PN-B-03002:1999 belki drewniane i stalowe stropu kotwimy co... m, a łączniki stalowe muszą przenieść siłę Ścianki kolankowe dylatujemy co Od czego zależy podział elementów murowych na grupy (1, 2, 3)? 4

5 97. Wartość f k dla elementów murowych grupy 2 zależy od Częściowy współczynnik bezpieczeństwa muru γ m zależy od Kategoria A i B wykonania robót zależy od Kategoria produkcji elementów murowych I i II zależy od f d = f k γ m oznacza wytrzymałość... i stosujemy do obliczania Gdzie sprawdza się nośność muru? 103. Mimośród przypadkowy e a = W przekroju pod stropem obliczeniowa nośność muru jest równa: N 1R,d = φ 1 Af d. Co oznaczają poszczególne człony? 105. Kiedy posługujemy się modelem ciągłym, a kiedy przegubowym przy obliczaniu ścian? 106. Wzór: e i = M id N id + M wd N id + e a 0,05 oznacza... i stosujemy go w modelu Współczynnik redukcyjny nośności muru zależy od Obliczyć M 1d dla węzła górnego ściany n-tej kondygnacji (nie ostatniej) 109. W modelu przegubowym pręta: e i = 0,6M 1d + 0,4M 2d N md. Co oznaczają poszczególne człony? 110. Różnica między ciągłym a przegubowym modelem obliczania ścian polega na... 5
