1 My Book Live Podręcznik użytkownika Zewnętrzny dysk stacjonarny

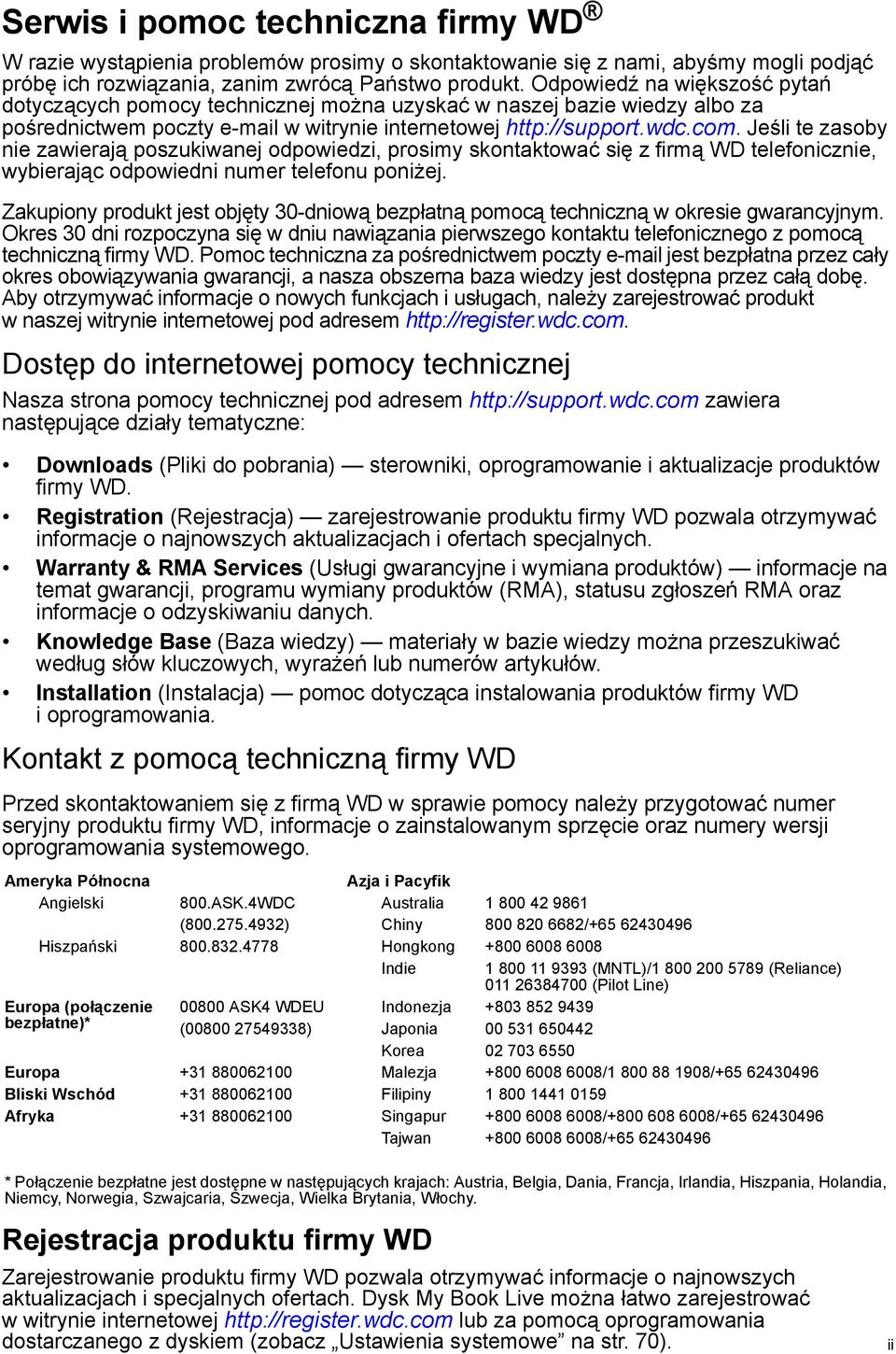

2 Serwis i pomoc techniczna firmy WD W razie wystąpienia problemów prosimy o skontaktowanie się z nami, abyśmy mogli podjąć próbę ich rozwiązania, zanim zwrócą Państwo produkt. Odpowiedź na większość pytań dotyczących pomocy technicznej można uzyskać w naszej bazie wiedzy albo za pośrednictwem poczty w witrynie internetowej Jeśli te zasoby nie zawierają poszukiwanej odpowiedzi, prosimy skontaktować się z firmą WD telefonicznie, wybierając odpowiedni numer telefonu poniżej. Zakupiony produkt jest objęty 30-dniową bezpłatną pomocą techniczną w okresie gwarancyjnym. Okres 30 dni rozpoczyna się w dniu nawiązania pierwszego kontaktu telefonicznego z pomocą techniczną firmy WD. Pomoc techniczna za pośrednictwem poczty jest bezpłatna przez cały okres obowiązywania gwarancji, a nasza obszerna baza wiedzy jest dostępna przez całą dobę. Aby otrzymywać informacje o nowych funkcjach i usługach, należy zarejestrować produkt w naszej witrynie internetowej pod adresem Dostęp do internetowej pomocy technicznej Nasza strona pomocy technicznej pod adresem zawiera następujące działy tematyczne: Downloads (Pliki do pobrania) sterowniki, oprogramowanie i aktualizacje produktów firmy WD. Registration (Rejestracja) zarejestrowanie produktu firmy WD pozwala otrzymywać informacje o najnowszych aktualizacjach i ofertach specjalnych. Warranty & RMA Services (Usługi gwarancyjne i wymiana produktów) informacje na temat gwarancji, programu wymiany produktów (RMA), statusu zgłoszeń RMA oraz informacje o odzyskiwaniu danych. Knowledge Base (Baza wiedzy) materiały w bazie wiedzy można przeszukiwać według słów kluczowych, wyrażeń lub numerów artykułów. Installation (Instalacja) pomoc dotycząca instalowania produktów firmy WD i oprogramowania. Kontakt z pomocą techniczną firmy WD Przed skontaktowaniem się z firmą WD w sprawie pomocy należy przygotować numer seryjny produktu firmy WD, informacje o zainstalowanym sprzęcie oraz numery wersji oprogramowania systemowego. Ameryka Północna Azja i Pacyfik Angielski 800.ASK.4WDC Australia ( ) Chiny / Hiszpański Hongkong Indie (MNTL)/ (Reliance) (Pilot Line) Europa (połączenie ASK4 WDEU Indonezja bezpłatne)* ( ) Japonia Korea Europa Malezja / / Bliski Wschód Filipiny Afryka Singapur / / Tajwan / * Połączenie bezpłatne jest dostępne w następujących krajach: Austria, Belgia, Dania, Francja, Irlandia, Hiszpania, Holandia, Niemcy, Norwegia, Szwajcaria, Szwecja, Wielka Brytania, Włochy. Rejestracja produktu firmy WD Zarejestrowanie produktu firmy WD pozwala otrzymywać informacje o najnowszych aktualizacjach i specjalnych ofertach. Dysk My Book Live można łatwo zarejestrować w witrynie internetowej lub za pomocą oprogramowania dostarczanego z dyskiem (zobacz Ustawienia systemowe na str. 70). ii

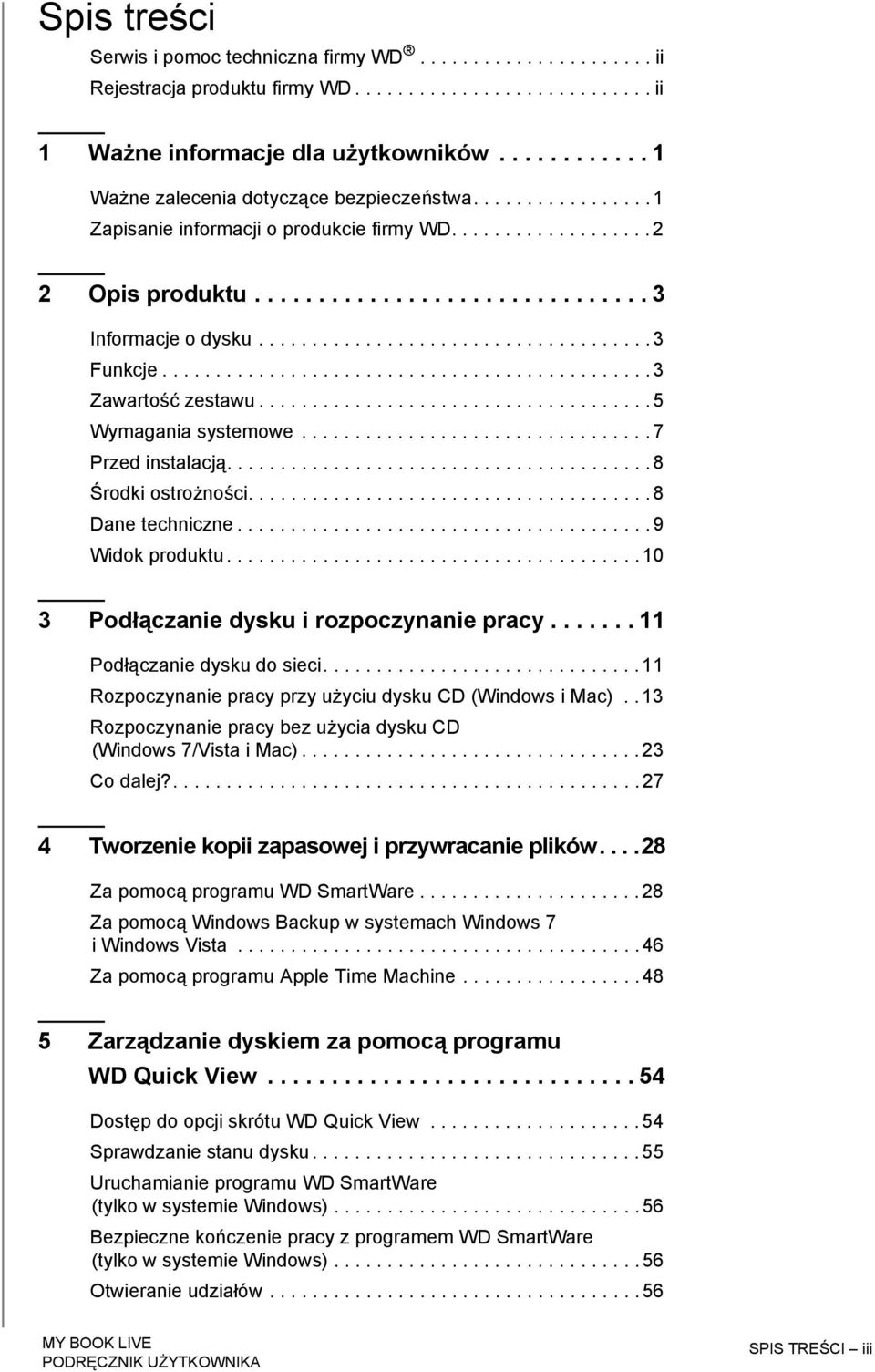

3 Spis treści Serwis i pomoc techniczna firmy WD ii Rejestracja produktu firmy WD ii 1 Ważne informacje dla użytkowników Ważne zalecenia dotyczące bezpieczeństwa Zapisanie informacji o produkcie firmy WD Opis produktu Informacje o dysku Funkcje Zawartość zestawu Wymagania systemowe Przed instalacją Środki ostrożności Dane techniczne Widok produktu Podłączanie dysku i rozpoczynanie pracy Podłączanie dysku do sieci Rozpoczynanie pracy przy użyciu dysku CD (Windows i Mac).. 13 Rozpoczynanie pracy bez użycia dysku CD (Windows 7/Vista i Mac) Co dalej? Tworzenie kopii zapasowej i przywracanie plików Za pomocą programu WD SmartWare Za pomocą Windows Backup w systemach Windows 7 i Windows Vista Za pomocą programu Apple Time Machine Zarządzanie dyskiem za pomocą programu WD Quick View Dostęp do opcji skrótu WD Quick View Sprawdzanie stanu dysku Uruchamianie programu WD SmartWare (tylko w systemie Windows) Bezpieczne kończenie pracy z programem WD SmartWare (tylko w systemie Windows) Otwieranie udziałów SPIS TREŚCI iii

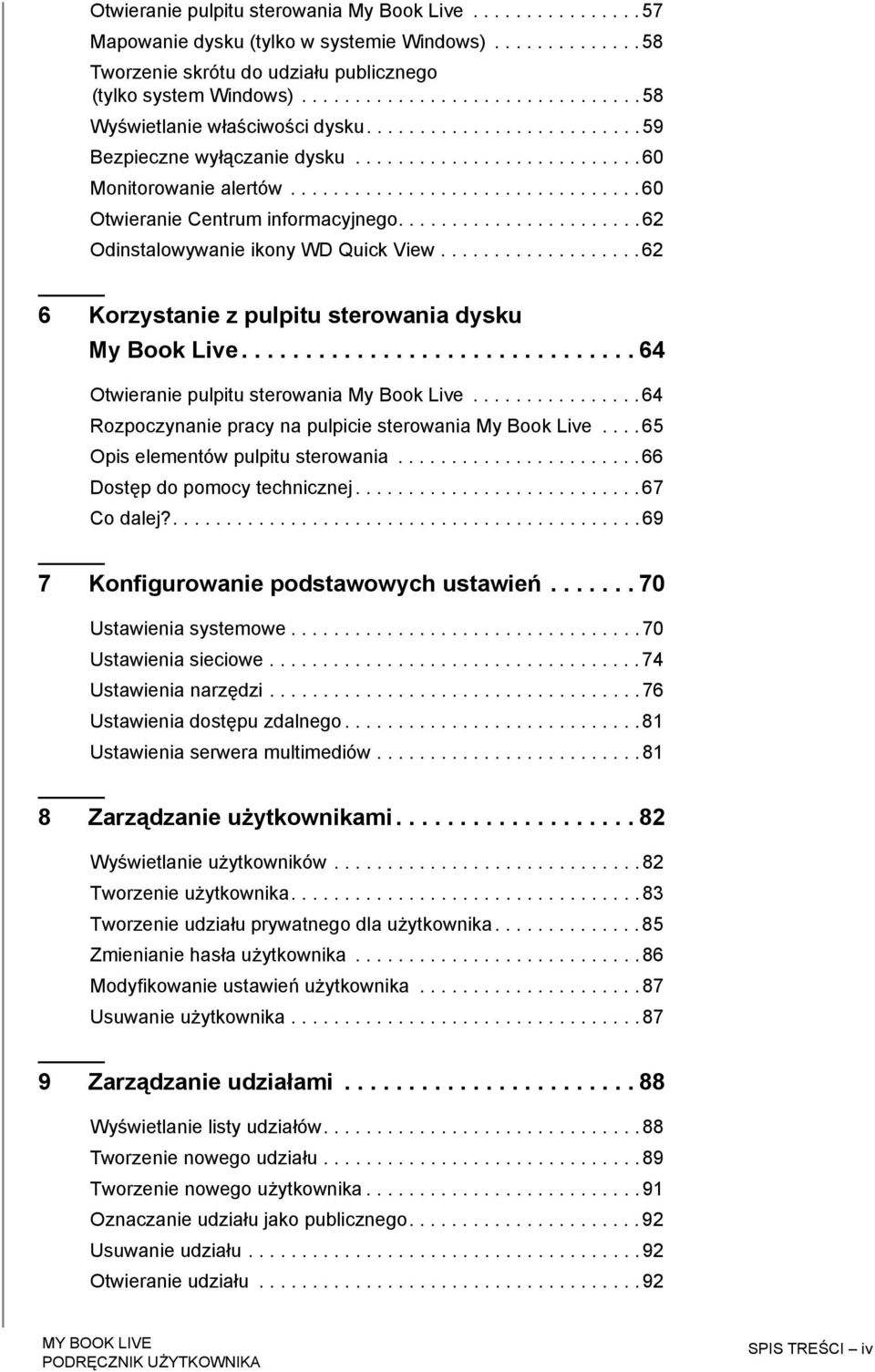

4 Otwieranie pulpitu sterowania My Book Live Mapowanie dysku (tylko w systemie Windows) Tworzenie skrótu do udziału publicznego (tylko system Windows) Wyświetlanie właściwości dysku Bezpieczne wyłączanie dysku Monitorowanie alertów Otwieranie Centrum informacyjnego Odinstalowywanie ikony WD Quick View Korzystanie z pulpitu sterowania dysku My Book Live Otwieranie pulpitu sterowania My Book Live Rozpoczynanie pracy na pulpicie sterowania My Book Live Opis elementów pulpitu sterowania Dostęp do pomocy technicznej Co dalej? Konfigurowanie podstawowych ustawień Ustawienia systemowe Ustawienia sieciowe Ustawienia narzędzi Ustawienia dostępu zdalnego Ustawienia serwera multimediów Zarządzanie użytkownikami Wyświetlanie użytkowników Tworzenie użytkownika Tworzenie udziału prywatnego dla użytkownika Zmienianie hasła użytkownika Modyfikowanie ustawień użytkownika Usuwanie użytkownika Zarządzanie udziałami Wyświetlanie listy udziałów Tworzenie nowego udziału Tworzenie nowego użytkownika Oznaczanie udziału jako publicznego Usuwanie udziału Otwieranie udziału SPIS TREŚCI iv

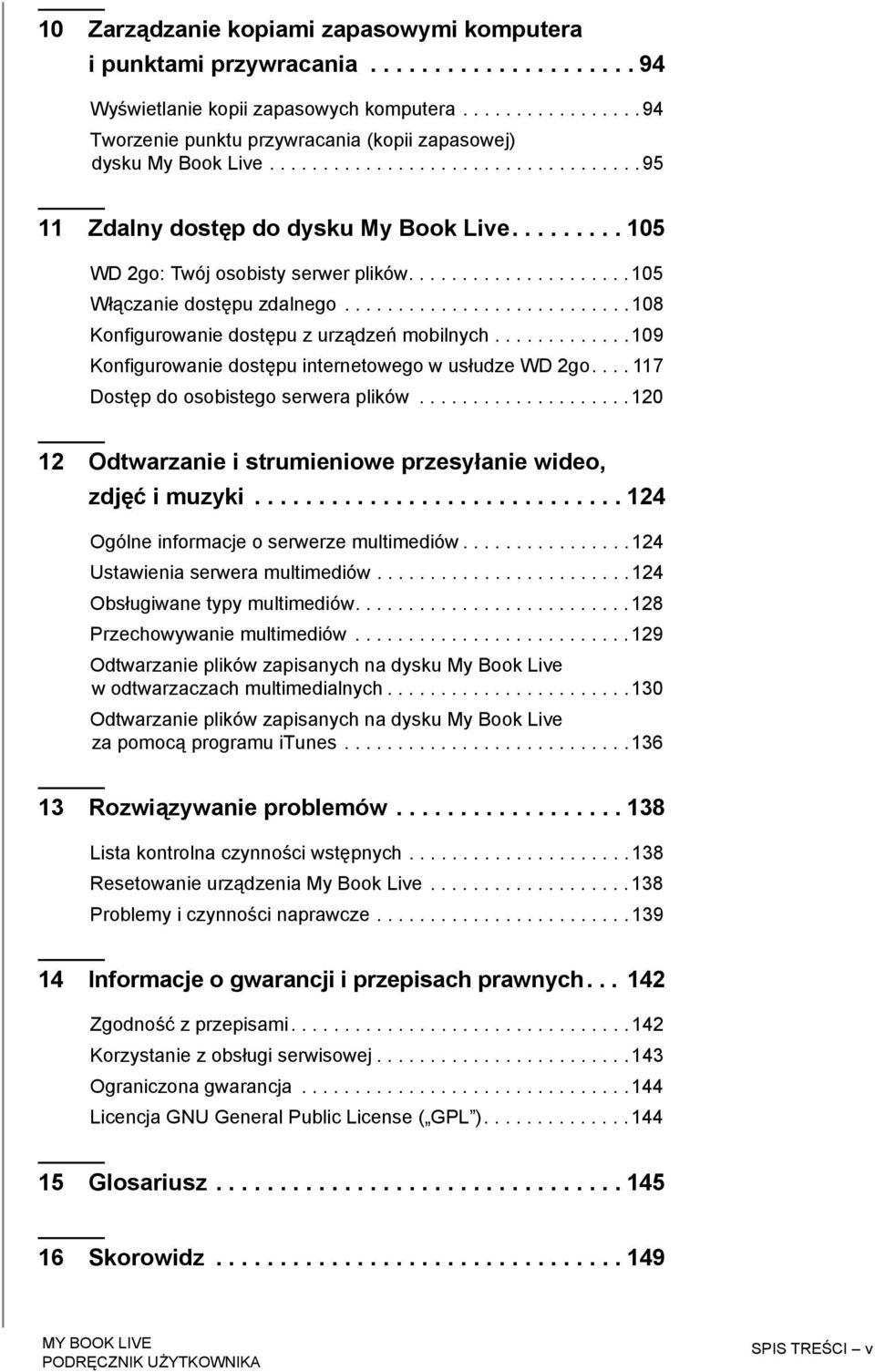

5 10 Zarządzanie kopiami zapasowymi komputera i punktami przywracania Wyświetlanie kopii zapasowych komputera Tworzenie punktu przywracania (kopii zapasowej) dysku My Book Live Zdalny dostęp do dysku My Book Live WD 2go: Twój osobisty serwer plików Włączanie dostępu zdalnego Konfigurowanie dostępu z urządzeń mobilnych Konfigurowanie dostępu internetowego w usłudze WD 2go Dostęp do osobistego serwera plików Odtwarzanie i strumieniowe przesyłanie wideo, zdjęć i muzyki Ogólne informacje o serwerze multimediów Ustawienia serwera multimediów Obsługiwane typy multimediów Przechowywanie multimediów Odtwarzanie plików zapisanych na dysku My Book Live w odtwarzaczach multimedialnych Odtwarzanie plików zapisanych na dysku My Book Live za pomocą programu itunes Rozwiązywanie problemów Lista kontrolna czynności wstępnych Resetowanie urządzenia My Book Live Problemy i czynności naprawcze Informacje o gwarancji i przepisach prawnych Zgodność z przepisami Korzystanie z obsługi serwisowej Ograniczona gwarancja Licencja GNU General Public License ( GPL ) Glosariusz Skorowidz SPIS TREŚCI v

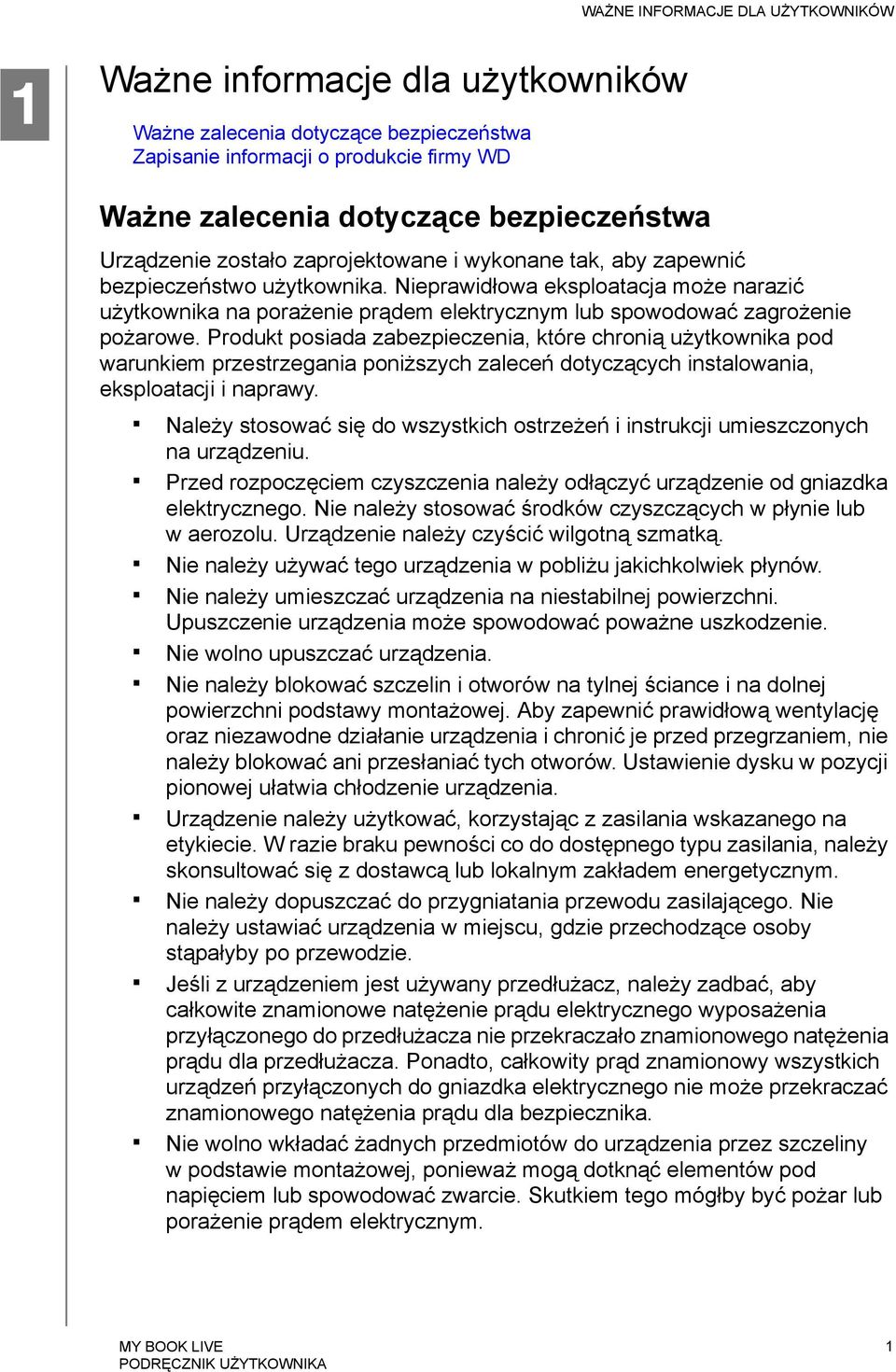

6 WAŻNE INFORMACJE DLA UŻYTKOWNIKÓW 1 Ważne informacje dla użytkowników Ważne zalecenia dotyczące bezpieczeństwa Zapisanie informacji o produkcie firmy WD Ważne zalecenia dotyczące bezpieczeństwa Urządzenie zostało zaprojektowane i wykonane tak, aby zapewnić bezpieczeństwo użytkownika. Nieprawidłowa eksploatacja może narazić użytkownika na porażenie prądem elektrycznym lub spowodować zagrożenie pożarowe. Produkt posiada zabezpieczenia, które chronią użytkownika pod warunkiem przestrzegania poniższych zaleceń dotyczących instalowania, eksploatacji i naprawy. Należy stosować się do wszystkich ostrzeżeń i instrukcji umieszczonych na urządzeniu. Przed rozpoczęciem czyszczenia należy odłączyć urządzenie od gniazdka elektrycznego. Nie należy stosować środków czyszczących w płynie lub w aerozolu. Urządzenie należy czyścić wilgotną szmatką. Nie należy używać tego urządzenia w pobliżu jakichkolwiek płynów. Nie należy umieszczać urządzenia na niestabilnej powierzchni. Upuszczenie urządzenia może spowodować poważne uszkodzenie. Nie wolno upuszczać urządzenia. Nie należy blokować szczelin i otworów na tylnej ściance i na dolnej powierzchni podstawy montażowej. Aby zapewnić prawidłową wentylację oraz niezawodne działanie urządzenia i chronić je przed przegrzaniem, nie należy blokować ani przesłaniać tych otworów. Ustawienie dysku w pozycji pionowej ułatwia chłodzenie urządzenia. Urządzenie należy użytkować, korzystając z zasilania wskazanego na etykiecie. W razie braku pewności co do dostępnego typu zasilania, należy skonsultować się z dostawcą lub lokalnym zakładem energetycznym. Nie należy dopuszczać do przygniatania przewodu zasilającego. Nie należy ustawiać urządzenia w miejscu, gdzie przechodzące osoby stąpałyby po przewodzie. Jeśli z urządzeniem jest używany przedłużacz, należy zadbać, aby całkowite znamionowe natężenie prądu elektrycznego wyposażenia przyłączonego do przedłużacza nie przekraczało znamionowego natężenia prądu dla przedłużacza. Ponadto, całkowity prąd znamionowy wszystkich urządzeń przyłączonych do gniazdka elektrycznego nie może przekraczać znamionowego natężenia prądu dla bezpiecznika. Nie wolno wkładać żadnych przedmiotów do urządzenia przez szczeliny w podstawie montażowej, ponieważ mogą dotknąć elementów pod napięciem lub spowodować zwarcie. Skutkiem tego mógłby być pożar lub porażenie prądem elektrycznym. 1

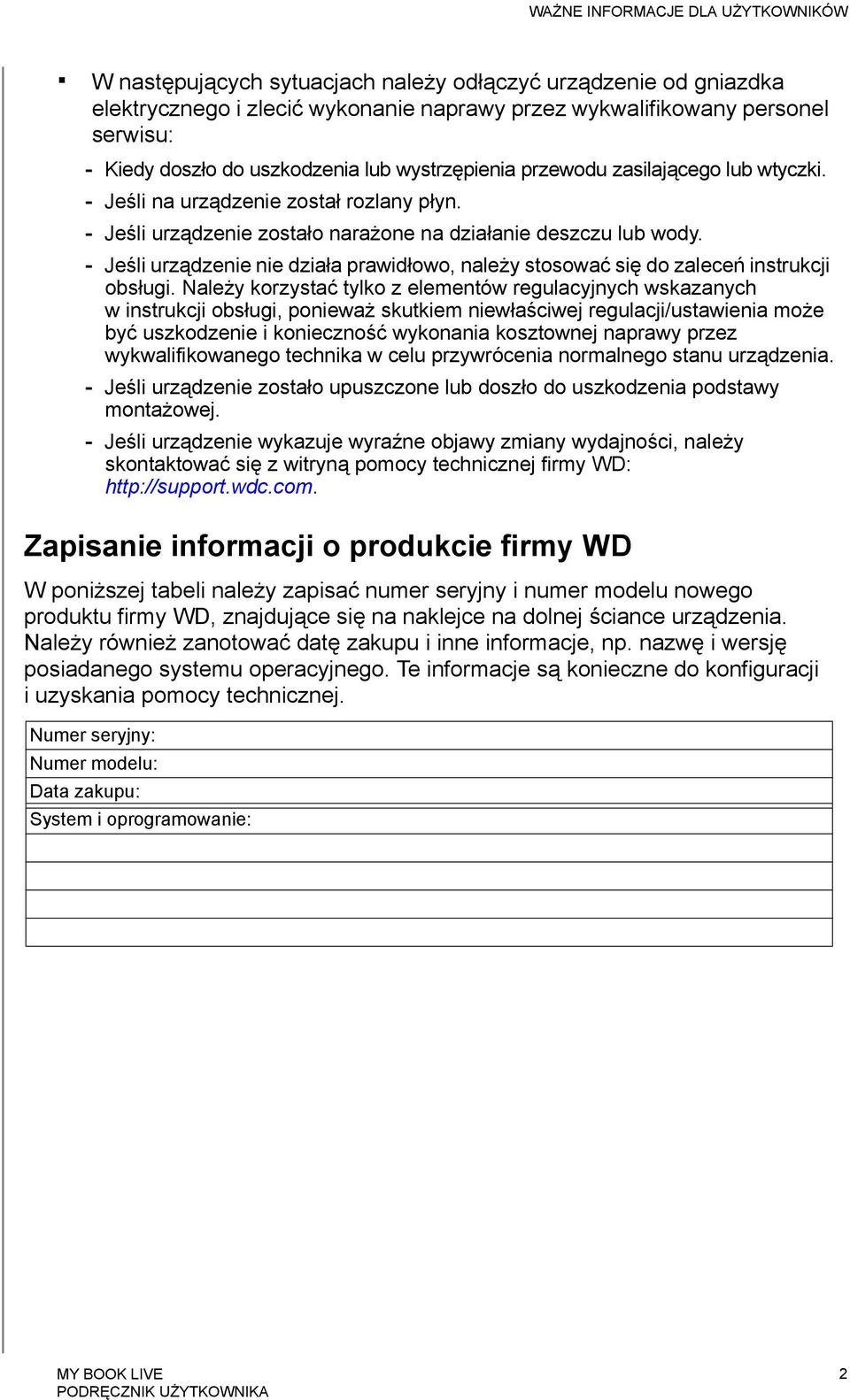

7 WAŻNE INFORMACJE DLA UŻYTKOWNIKÓW W następujących sytuacjach należy odłączyć urządzenie od gniazdka elektrycznego i zlecić wykonanie naprawy przez wykwalifikowany personel serwisu: - Kiedy doszło do uszkodzenia lub wystrzępienia przewodu zasilającego lub wtyczki. - Jeśli na urządzenie został rozlany płyn. - Jeśli urządzenie zostało narażone na działanie deszczu lub wody. - Jeśli urządzenie nie działa prawidłowo, należy stosować się do zaleceń instrukcji obsługi. Należy korzystać tylko z elementów regulacyjnych wskazanych w instrukcji obsługi, ponieważ skutkiem niewłaściwej regulacji/ustawienia może być uszkodzenie i konieczność wykonania kosztownej naprawy przez wykwalifikowanego technika w celu przywrócenia normalnego stanu urządzenia. - Jeśli urządzenie zostało upuszczone lub doszło do uszkodzenia podstawy montażowej. - Jeśli urządzenie wykazuje wyraźne objawy zmiany wydajności, należy skontaktować się z witryną pomocy technicznej firmy WD: Zapisanie informacji o produkcie firmy WD W poniższej tabeli należy zapisać numer seryjny i numer modelu nowego produktu firmy WD, znajdujące się na naklejce na dolnej ściance urządzenia. Należy również zanotować datę zakupu i inne informacje, np. nazwę i wersję posiadanego systemu operacyjnego. Te informacje są konieczne do konfiguracji i uzyskania pomocy technicznej. Numer seryjny: Numer modelu: Data zakupu: System i oprogramowanie: 2

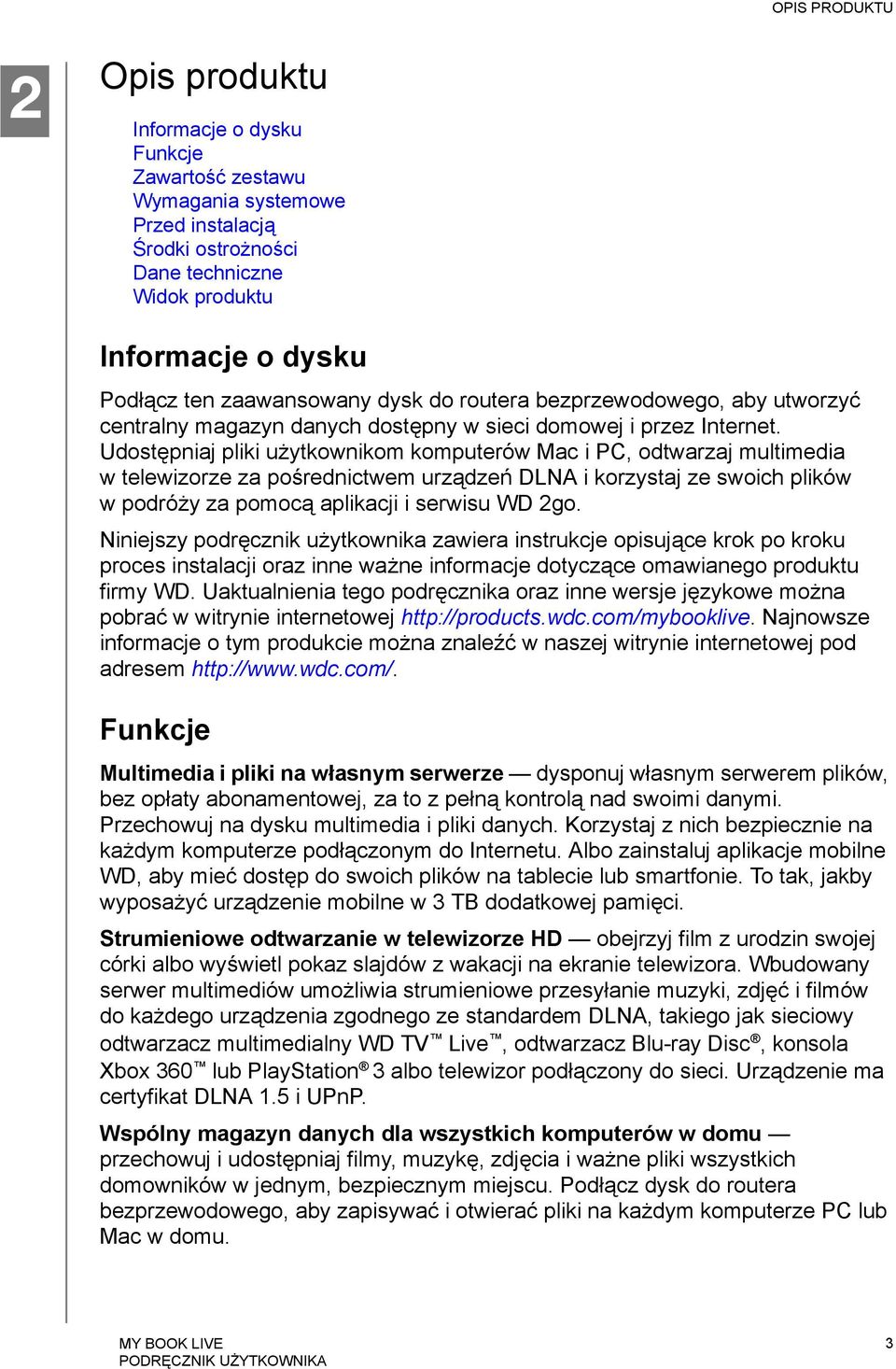

8 OPIS PRODUKTU 2 Opis produktu Informacje o dysku Funkcje Zawartość zestawu Wymagania systemowe Przed instalacją Środki ostrożności Dane techniczne Widok produktu Informacje o dysku Podłącz ten zaawansowany dysk do routera bezprzewodowego, aby utworzyć centralny magazyn danych dostępny w sieci domowej i przez Internet. Udostępniaj pliki użytkownikom komputerów Mac i PC, odtwarzaj multimedia w telewizorze za pośrednictwem urządzeń DLNA i korzystaj ze swoich plików w podróży za pomocą aplikacji i serwisu WD 2go. Niniejszy podręcznik użytkownika zawiera instrukcje opisujące krok po kroku proces instalacji oraz inne ważne informacje dotyczące omawianego produktu firmy WD. Uaktualnienia tego podręcznika oraz inne wersje językowe można pobrać w witrynie internetowej Najnowsze informacje o tym produkcie można znaleźć w naszej witrynie internetowej pod adresem Funkcje Multimedia i pliki na własnym serwerze dysponuj własnym serwerem plików, bez opłaty abonamentowej, za to z pełną kontrolą nad swoimi danymi. Przechowuj na dysku multimedia i pliki danych. Korzystaj z nich bezpiecznie na każdym komputerze podłączonym do Internetu. Albo zainstaluj aplikacje mobilne WD, aby mieć dostęp do swoich plików na tablecie lub smartfonie. To tak, jakby wyposażyć urządzenie mobilne w 3 TB dodatkowej pamięci. Strumieniowe odtwarzanie w telewizorze HD obejrzyj film z urodzin swojej córki albo wyświetl pokaz slajdów z wakacji na ekranie telewizora. Wbudowany serwer multimediów umożliwia strumieniowe przesyłanie muzyki, zdjęć i filmów do każdego urządzenia zgodnego ze standardem DLNA, takiego jak sieciowy odtwarzacz multimedialny WD TV Live, odtwarzacz Blu-ray Disc, konsola Xbox 360 lub PlayStation 3 albo telewizor podłączony do sieci. Urządzenie ma certyfikat DLNA 1.5 i UPnP. Wspólny magazyn danych dla wszystkich komputerów w domu przechowuj i udostępniaj filmy, muzykę, zdjęcia i ważne pliki wszystkich domowników w jednym, bezpiecznym miejscu. Podłącz dysk do routera bezprzewodowego, aby zapisywać i otwierać pliki na każdym komputerze PC lub Mac w domu. 3

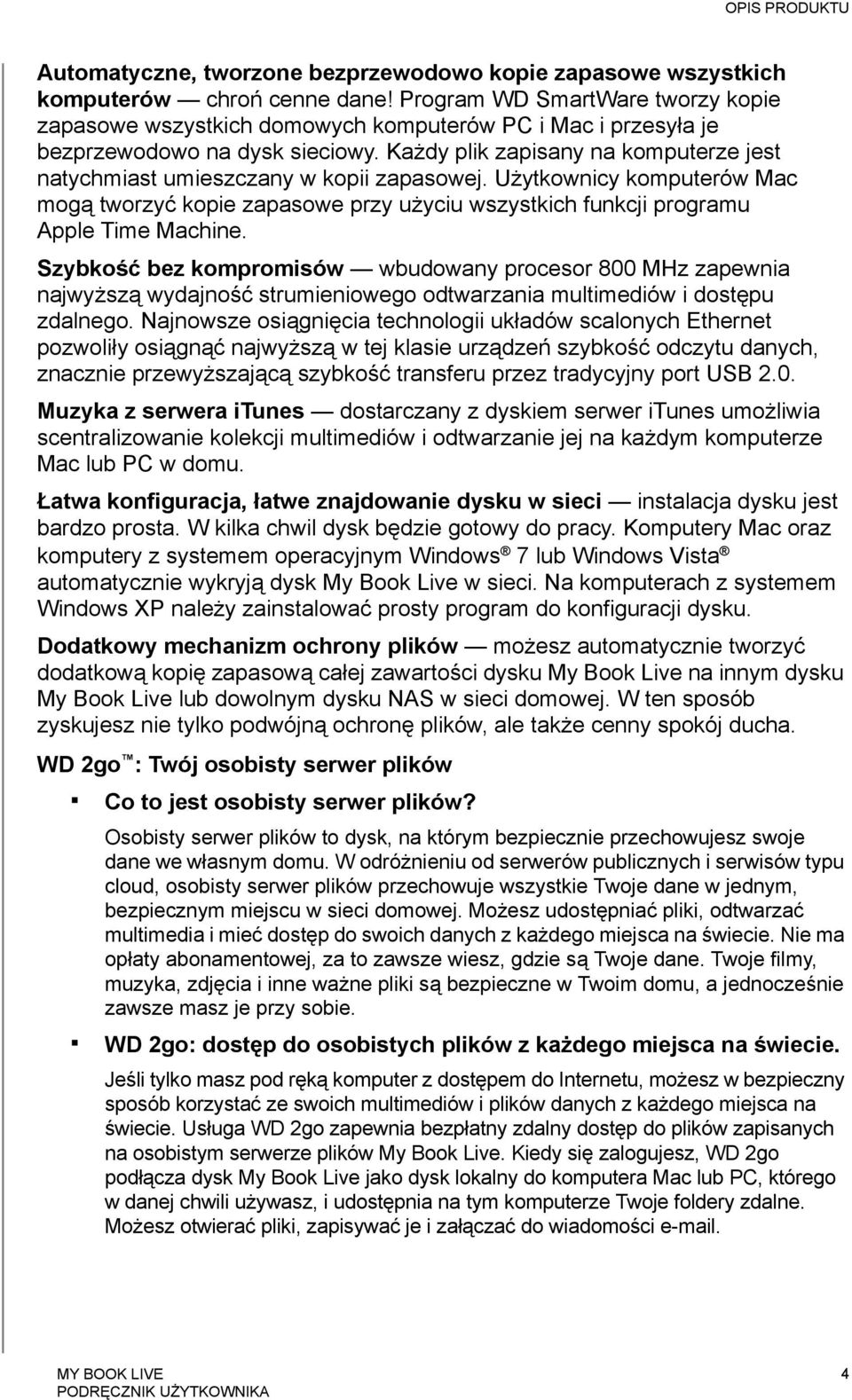

9 OPIS PRODUKTU Automatyczne, tworzone bezprzewodowo kopie zapasowe wszystkich komputerów chroń cenne dane! Program WD SmartWare tworzy kopie zapasowe wszystkich domowych komputerów PC i Mac i przesyła je bezprzewodowo na dysk sieciowy. Każdy plik zapisany na komputerze jest natychmiast umieszczany w kopii zapasowej. Użytkownicy komputerów Mac mogą tworzyć kopie zapasowe przy użyciu wszystkich funkcji programu Apple Time Machine. Szybkość bez kompromisów wbudowany procesor 800 MHz zapewnia najwyższą wydajność strumieniowego odtwarzania multimediów i dostępu zdalnego. Najnowsze osiągnięcia technologii układów scalonych Ethernet pozwoliły osiągnąć najwyższą w tej klasie urządzeń szybkość odczytu danych, znacznie przewyższającą szybkość transferu przez tradycyjny port USB 2.0. Muzyka z serwera itunes dostarczany z dyskiem serwer itunes umożliwia scentralizowanie kolekcji multimediów i odtwarzanie jej na każdym komputerze Mac lub PC w domu. Łatwa konfiguracja, łatwe znajdowanie dysku w sieci instalacja dysku jest bardzo prosta. W kilka chwil dysk będzie gotowy do pracy. Komputery Mac oraz komputery z systemem operacyjnym Windows 7 lub Windows Vista automatycznie wykryją dysk My Book Live w sieci. Na komputerach z systemem Windows XP należy zainstalować prosty program do konfiguracji dysku. Dodatkowy mechanizm ochrony plików możesz automatycznie tworzyć dodatkową kopię zapasową całej zawartości dysku My Book Live na innym dysku My Book Live lub dowolnym dysku NAS w sieci domowej. W ten sposób zyskujesz nie tylko podwójną ochronę plików, ale także cenny spokój ducha. WD 2go : Twój osobisty serwer plików Co to jest osobisty serwer plików? Osobisty serwer plików to dysk, na którym bezpiecznie przechowujesz swoje dane we własnym domu. W odróżnieniu od serwerów publicznych i serwisów typu cloud, osobisty serwer plików przechowuje wszystkie Twoje dane w jednym, bezpiecznym miejscu w sieci domowej. Możesz udostępniać pliki, odtwarzać multimedia i mieć dostęp do swoich danych z każdego miejsca na świecie. Nie ma opłaty abonamentowej, za to zawsze wiesz, gdzie są Twoje dane. Twoje filmy, muzyka, zdjęcia i inne ważne pliki są bezpieczne w Twoim domu, a jednocześnie zawsze masz je przy sobie. WD 2go: dostęp do osobistych plików z każdego miejsca na świecie. Jeśli tylko masz pod ręką komputer z dostępem do Internetu, możesz w bezpieczny sposób korzystać ze swoich multimediów i plików danych z każdego miejsca na świecie. Usługa WD 2go zapewnia bezpłatny zdalny dostęp do plików zapisanych na osobistym serwerze plików My Book Live. Kiedy się zalogujesz, WD 2go podłącza dysk My Book Live jako dysk lokalny do komputera Mac lub PC, którego w danej chwili używasz, i udostępnia na tym komputerze Twoje foldery zdalne. Możesz otwierać pliki, zapisywać je i załączać do wiadomości . 4

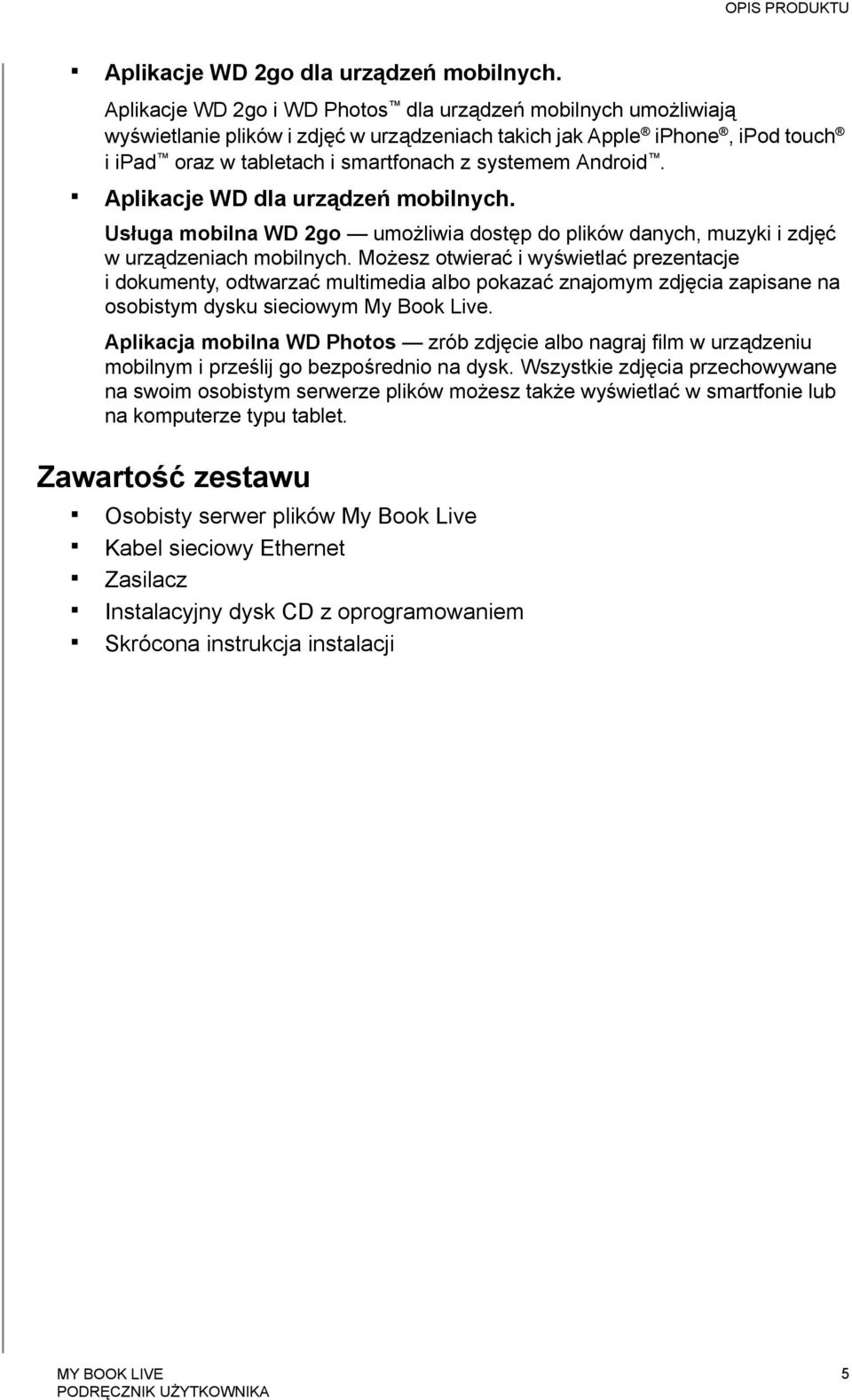

10 OPIS PRODUKTU Aplikacje WD 2go dla urządzeń mobilnych. Aplikacje WD 2go i WD Photos dla urządzeń mobilnych umożliwiają wyświetlanie plików i zdjęć w urządzeniach takich jak Apple iphone, ipod touch i ipad oraz w tabletach i smartfonach z systemem Android. Aplikacje WD dla urządzeń mobilnych. Usługa mobilna WD 2go umożliwia dostęp do plików danych, muzyki i zdjęć wurządzeniach mobilnych. Możesz otwierać i wyświetlać prezentacje i dokumenty, odtwarzać multimedia albo pokazać znajomym zdjęcia zapisane na osobistym dysku sieciowym My Book Live. Aplikacja mobilna WD Photos zrób zdjęcie albo nagraj film w urządzeniu mobilnym i prześlij go bezpośrednio na dysk. Wszystkie zdjęcia przechowywane na swoim osobistym serwerze plików możesz także wyświetlać w smartfonie lub na komputerze typu tablet. Zawartość zestawu Osobisty serwer plików My Book Live Kabel sieciowy Ethernet Zasilacz Instalacyjny dysk CD z oprogramowaniem Skrócona instrukcja instalacji 5

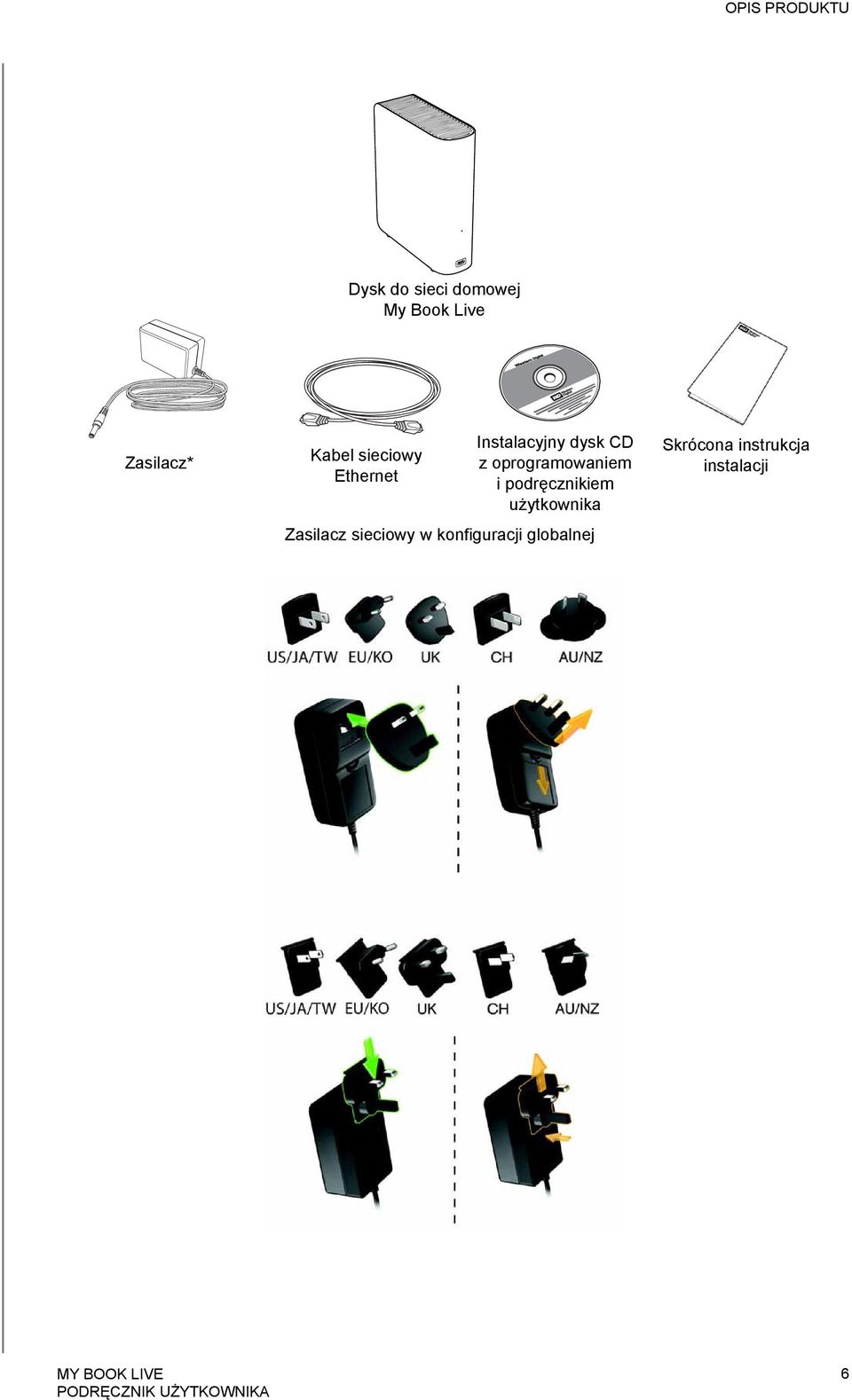

11 OPIS PRODUKTU Dysk do sieci domowej My Book Live Zasilacz* Kabel sieciowy Ethernet Instalacyjny dysk CD z oprogramowaniem ipodręcznikiem użytkownika Zasilacz sieciowy w konfiguracji globalnej Skrócona instrukcja instalacji 6

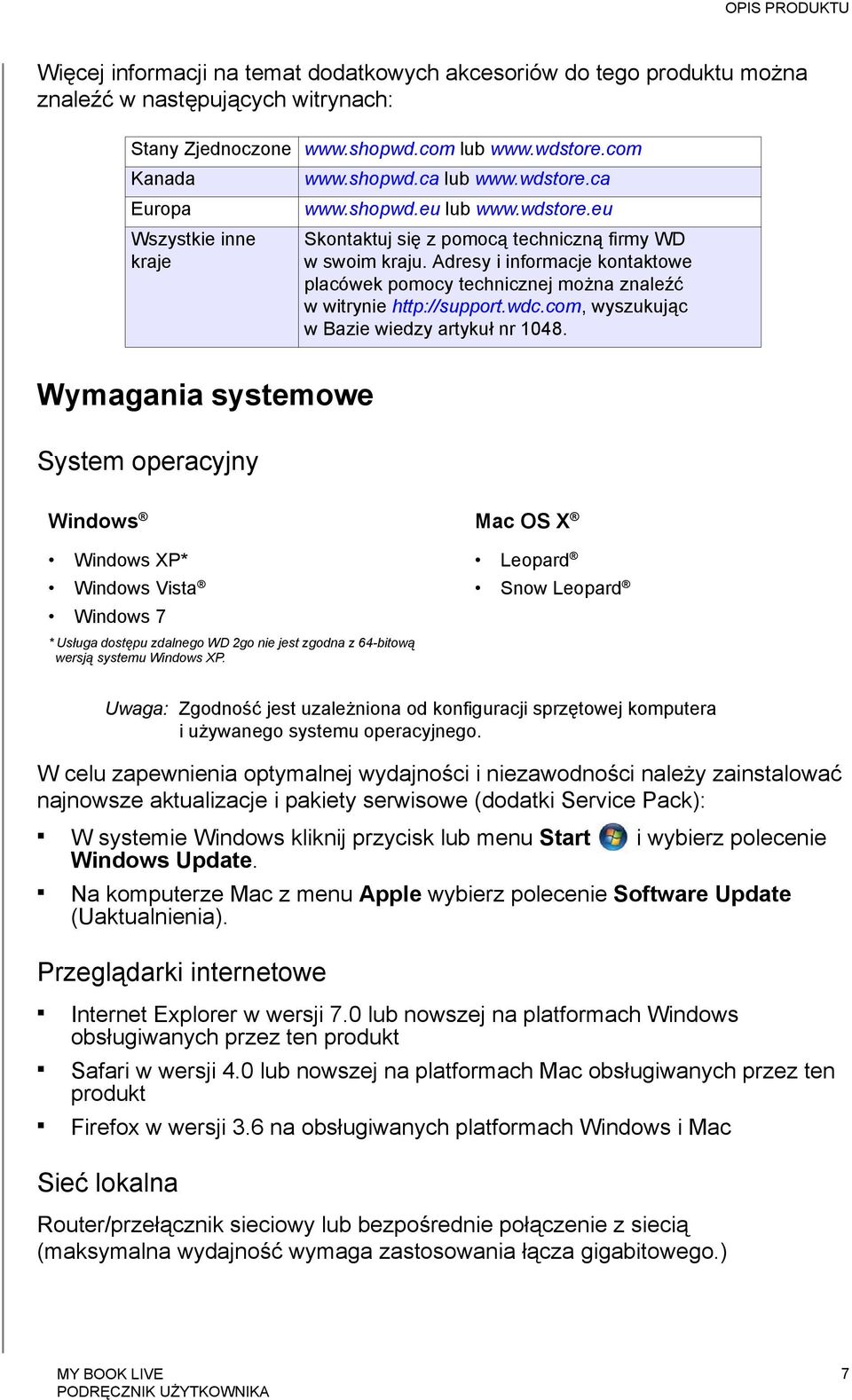

12 OPIS PRODUKTU Więcej informacji na temat dodatkowych akcesoriów do tego produktu można znaleźć w następujących witrynach: Stany Zjednoczone lub Kanada Europa Wszystkie inne kraje lub lub Skontaktuj się z pomocą techniczną firmy WD w swoim kraju. Adresy i informacje kontaktowe placówek pomocy technicznej można znaleźć w witrynie wyszukując w Bazie wiedzy artykuł nr Wymagania systemowe System operacyjny Windows Mac OS X Windows XP* Windows Vista Windows 7 * Usługa dostępu zdalnego WD 2go nie jest zgodna z 64-bitową wersją systemu Windows XP. Leopard Snow Leopard Uwaga: Zgodność jest uzależniona od konfiguracji sprzętowej komputera iużywanego systemu operacyjnego. W celu zapewnienia optymalnej wydajności i niezawodności należy zainstalować najnowsze aktualizacje i pakiety serwisowe (dodatki Service Pack): W systemie Windows kliknij przycisk lub menu Start i wybierz polecenie Windows Update. Na komputerze Mac z menu Apple wybierz polecenie Software Update (Uaktualnienia). Przeglądarki internetowe Internet Explorer w wersji 7.0 lub nowszej na platformach Windows obsługiwanych przez ten produkt Safari w wersji 4.0 lub nowszej na platformach Mac obsługiwanych przez ten produkt Firefox w wersji 3.6 na obsługiwanych platformach Windows i Mac Sieć lokalna Router/przełącznik sieciowy lub bezpośrednie połączenie z siecią (maksymalna wydajność wymaga zastosowania łącza gigabitowego.) 7

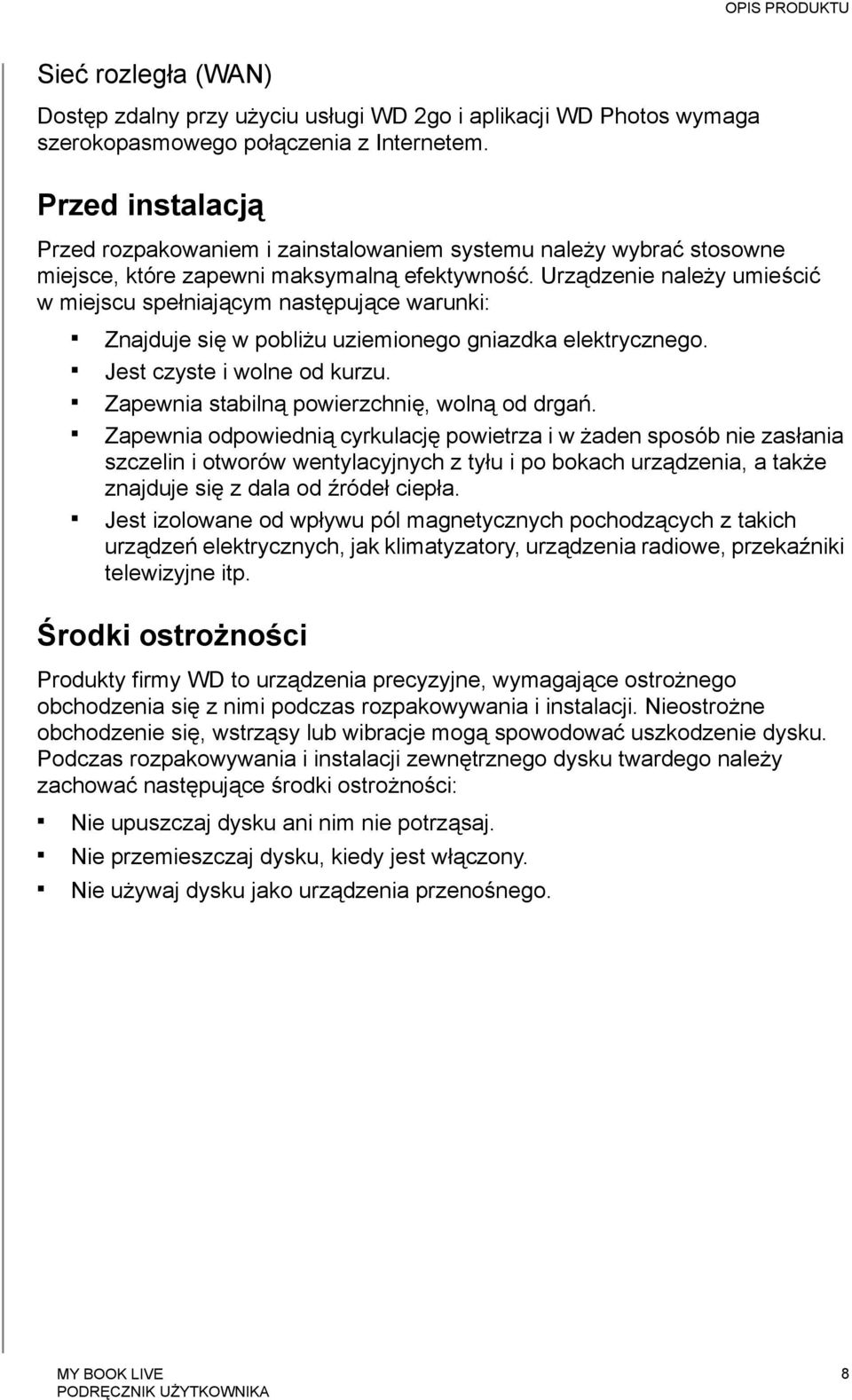

13 OPIS PRODUKTU Sieć rozległa (WAN) Dostęp zdalny przy użyciu usługi WD 2go i aplikacji WD Photos wymaga szerokopasmowego połączenia z Internetem. Przed instalacją Przed rozpakowaniem i zainstalowaniem systemu należy wybrać stosowne miejsce, które zapewni maksymalną efektywność. Urządzenie należy umieścić w miejscu spełniającym następujące warunki: Znajduje się w pobliżu uziemionego gniazdka elektrycznego. Jest czyste i wolne od kurzu. Zapewnia stabilną powierzchnię, wolną od drgań. Zapewnia odpowiednią cyrkulację powietrza i w żaden sposób nie zasłania szczelin i otworów wentylacyjnych z tyłu i po bokach urządzenia, a także znajduje się z dala od źródeł ciepła. Jest izolowane od wpływu pól magnetycznych pochodzących z takich urządzeń elektrycznych, jak klimatyzatory, urządzenia radiowe, przekaźniki telewizyjne itp. Środki ostrożności Produkty firmy WD to urządzenia precyzyjne, wymagające ostrożnego obchodzenia się z nimi podczas rozpakowywania i instalacji. Nieostrożne obchodzenie się, wstrząsy lub wibracje mogą spowodować uszkodzenie dysku. Podczas rozpakowywania i instalacji zewnętrznego dysku twardego należy zachować następujące środki ostrożności: Nie upuszczaj dysku ani nim nie potrząsaj. Nie przemieszczaj dysku, kiedy jest włączony. Nie używaj dysku jako urządzenia przenośnego. 8

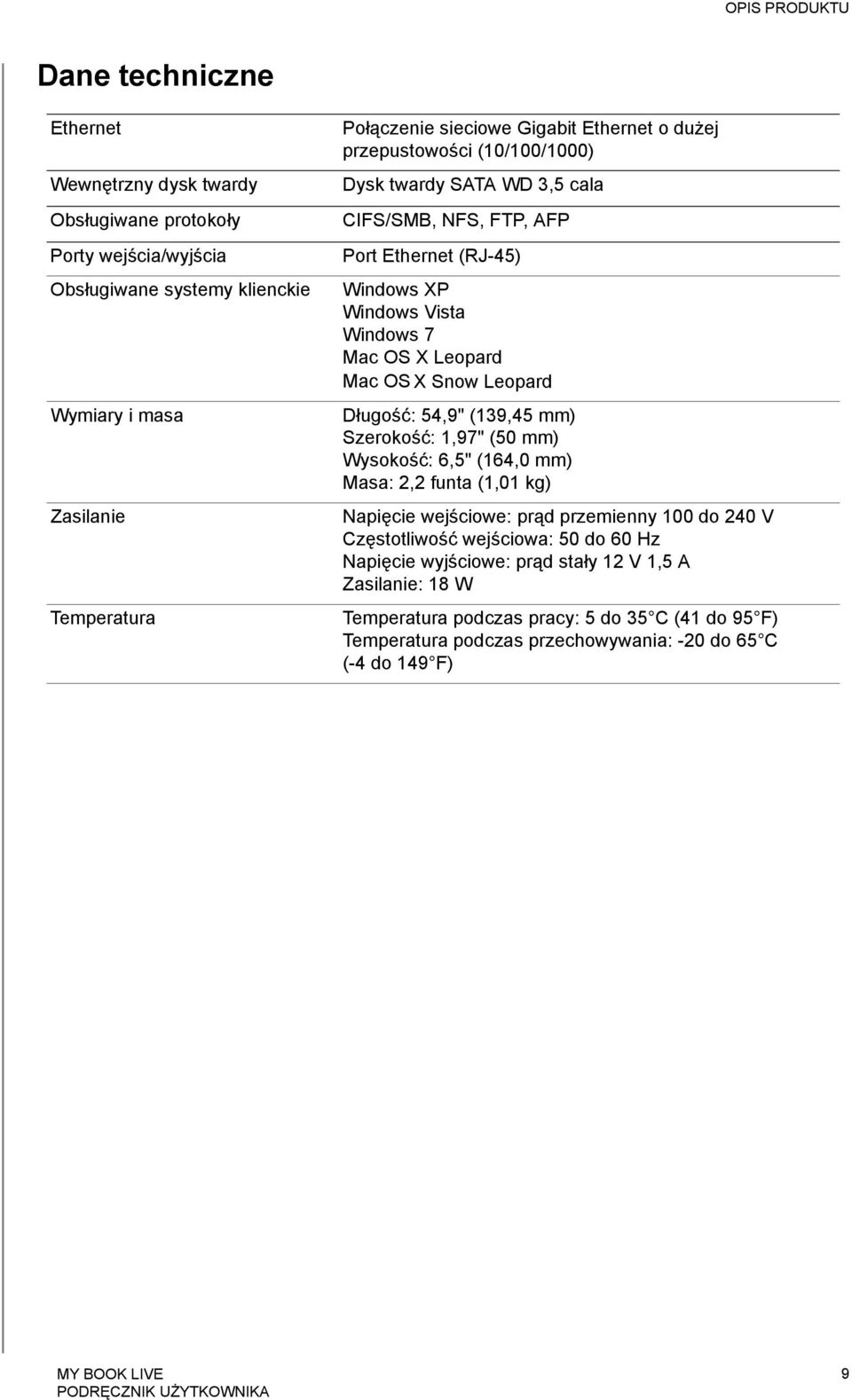

14 OPIS PRODUKTU Dane techniczne Ethernet Wewnętrzny dysk twardy Obsługiwane protokoły Porty wejścia/wyjścia Obsługiwane systemy klienckie Wymiary i masa Zasilanie Temperatura Połączenie sieciowe Gigabit Ethernet o dużej przepustowości (10/100/1000) Dysk twardy SATA WD 3,5 cala CIFS/SMB, NFS, FTP, AFP Port Ethernet (RJ-45) Windows XP Windows Vista Windows 7 Mac OS X Leopard Mac OS X Snow Leopard Długość: 54,9" (139,45 mm) Szerokość: 1,97" (50 mm) Wysokość: 6,5" (164,0 mm) Masa: 2,2 funta (1,01 kg) Napięcie wejściowe: prąd przemienny 100 do 240 V Częstotliwość wejściowa: 50 do 60 Hz Napięcie wyjściowe: prąd stały 12 V 1,5 A Zasilanie: 18 W Temperatura podczas pracy: 5 do 35 C (41 do 95 F) Temperatura podczas przechowywania: -20 do 65 C (-4 do 149 F) 9

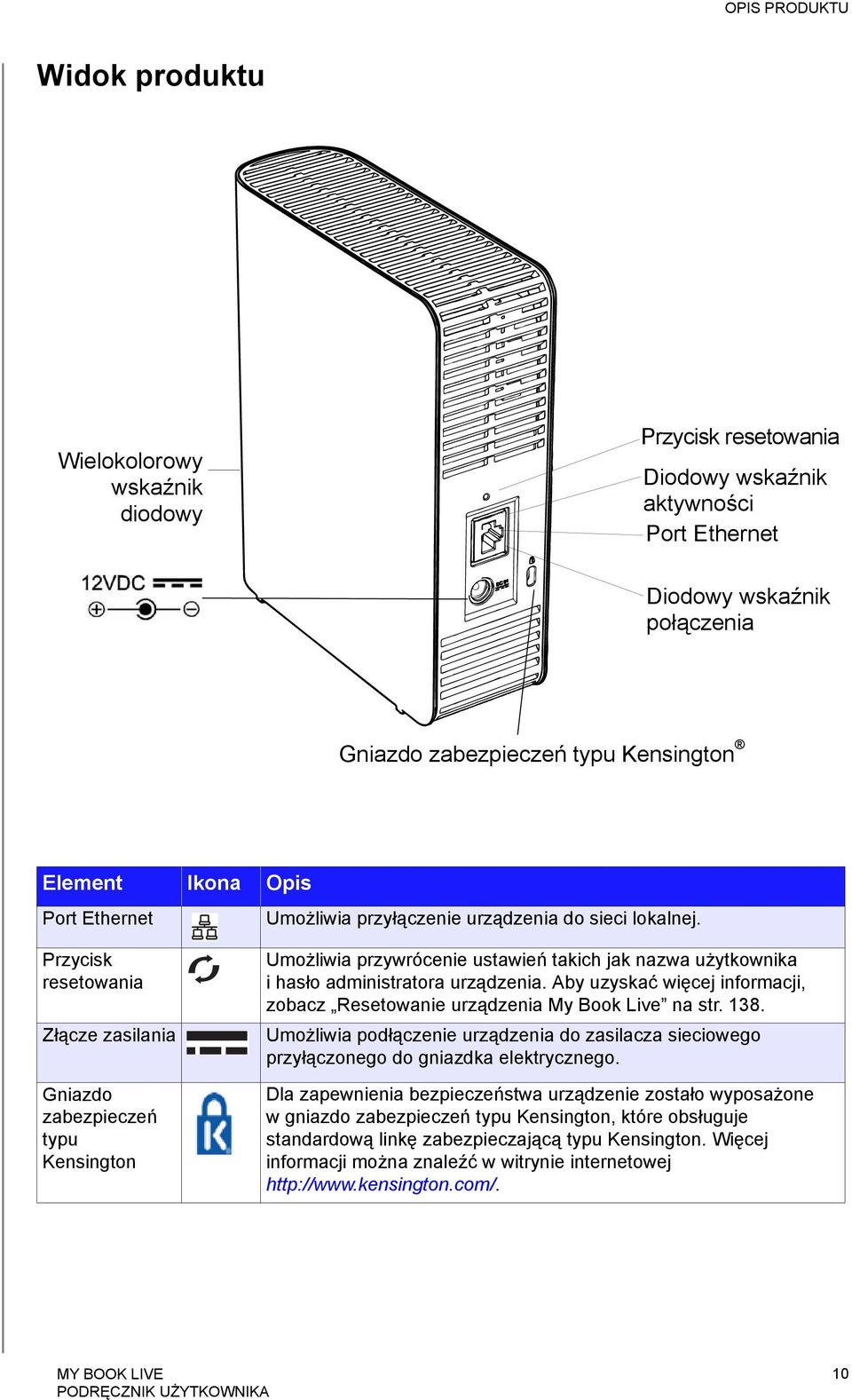

15 OPIS PRODUKTU Widok produktu Wielokolorowy wskaźnik diodowy Przycisk resetowania Diodowy wskaźnik aktywności Port Ethernet Diodowy wskaźnik połączenia Gniazdo zabezpieczeń typu Kensington Element Ikona Opis Port Ethernet Umożliwia przyłączenie urządzenia do sieci lokalnej. Przycisk resetowania Złącze zasilania Gniazdo zabezpieczeń typu Kensington Umożliwia przywrócenie ustawień takich jak nazwa użytkownika ihasło administratora urządzenia. Aby uzyskać więcej informacji, zobacz Resetowanie urządzenia My Book Live na str Umożliwia podłączenie urządzenia do zasilacza sieciowego przyłączonego do gniazdka elektrycznego. Dla zapewnienia bezpieczeństwa urządzenie zostało wyposażone w gniazdo zabezpieczeń typu Kensington, które obsługuje standardową linkę zabezpieczającą typu Kensington. Więcej informacji można znaleźć w witrynie internetowej 10

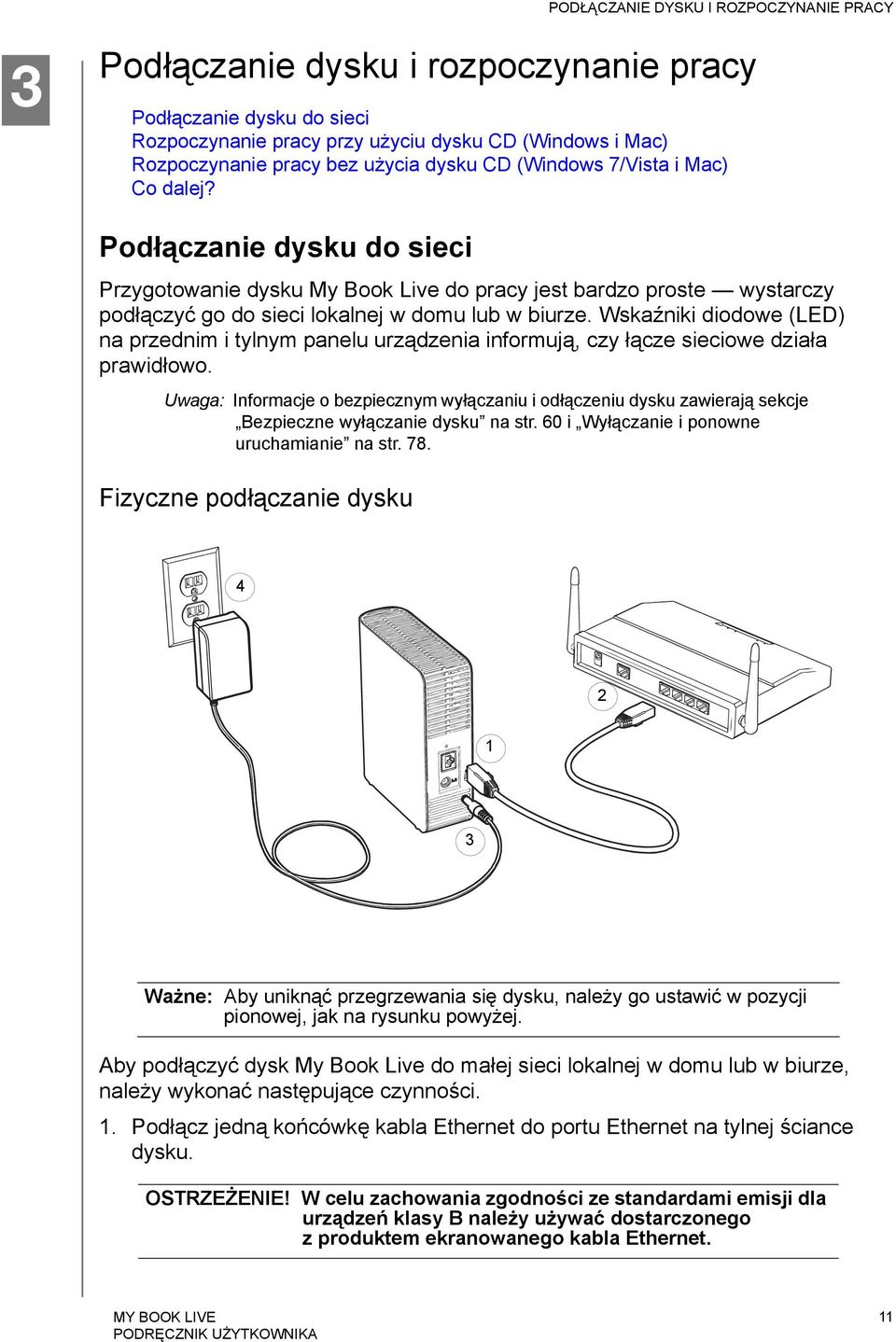

16 PODŁĄCZANIE DYSKU I ROZPOCZYNANIE PRACY 13 Podłączanie dysku i rozpoczynanie pracy Podłączanie dysku do sieci Rozpoczynanie pracy przy użyciu dysku CD (Windows i Mac) Rozpoczynanie pracy bez użycia dysku CD (Windows 7/Vista i Mac) Co dalej? Podłączanie dysku do sieci Przygotowanie dysku My Book Live do pracy jest bardzo proste wystarczy podłączyć go do sieci lokalnej w domu lub w biurze. Wskaźniki diodowe (LED) na przednim i tylnym panelu urządzenia informują, czy łącze sieciowe działa prawidłowo. Uwaga: Informacje o bezpiecznym wyłączaniu i odłączeniu dysku zawierają sekcje Bezpieczne wyłączanie dysku na str. 60 i Wyłączanie i ponowne uruchamianie na str. 78. Fizyczne podłączanie dysku Ważne: Aby uniknąć przegrzewania się dysku, należy go ustawić w pozycji pionowej, jak na rysunku powyżej. Aby podłączyć dysk My Book Live do małej sieci lokalnej w domu lub w biurze, należy wykonać następujące czynności. 1. Podłącz jedną końcówkę kabla Ethernet do portu Ethernet na tylnej ściance dysku. OSTRZEŻENIE! W celu zachowania zgodności ze standardami emisji dla urządzeń klasy B należy używać dostarczonego z produktem ekranowanego kabla Ethernet. 11

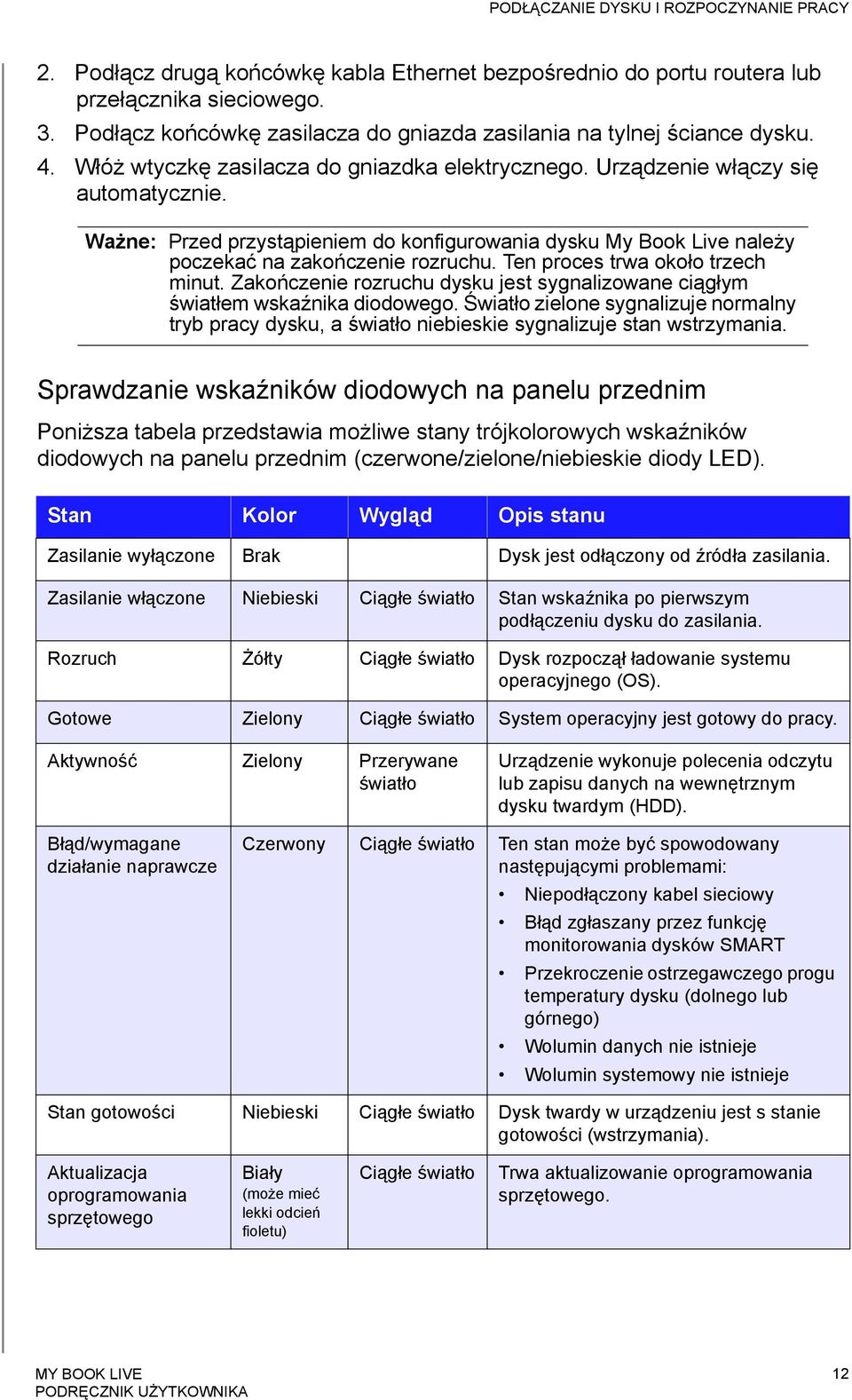

17 PODŁĄCZANIE DYSKU I ROZPOCZYNANIE PRACY 2. Podłącz drugą końcówkę kabla Ethernet bezpośrednio do portu routera lub przełącznika sieciowego. 3. Podłącz końcówkę zasilacza do gniazda zasilania na tylnej ściance dysku. 4. Włóż wtyczkę zasilacza do gniazdka elektrycznego. Urządzenie włączy się automatycznie. Ważne: Przed przystąpieniem do konfigurowania dysku My Book Live należy poczekać na zakończenie rozruchu. Ten proces trwa około trzech minut. Zakończenie rozruchu dysku jest sygnalizowane ciągłym światłem wskaźnika diodowego. Światło zielone sygnalizuje normalny tryb pracy dysku, a światło niebieskie sygnalizuje stan wstrzymania. Sprawdzanie wskaźników diodowych na panelu przednim Poniższa tabela przedstawia możliwe stany trójkolorowych wskaźników diodowych na panelu przednim (czerwone/zielone/niebieskie diody LED). Stan Kolor Wygląd Opis stanu Zasilanie wyłączone Brak Dysk jest odłączony od źródła zasilania. Zasilanie włączone Niebieski Ciągłe światło Stan wskaźnika po pierwszym podłączeniu dysku do zasilania. Rozruch Żółty Ciągłe światło Dysk rozpoczął ładowanie systemu operacyjnego (OS). Gotowe Zielony Ciągłe światło System operacyjny jest gotowy do pracy. Aktywność Zielony Przerywane światło Urządzenie wykonuje polecenia odczytu lub zapisu danych na wewnętrznym dysku twardym (HDD). Błąd/wymagane działanie naprawcze Czerwony Ciągłe światło Ten stan może być spowodowany następującymi problemami: Niepodłączony kabel sieciowy Błąd zgłaszany przez funkcję monitorowania dysków SMART Przekroczenie ostrzegawczego progu temperatury dysku (dolnego lub górnego) Wolumin danych nie istnieje Wolumin systemowy nie istnieje Stan gotowości Niebieski Ciągłe światło Dysk twardy w urządzeniu jest s stanie gotowości (wstrzymania). Aktualizacja oprogramowania sprzętowego Biały (może mieć lekki odcień fioletu) Ciągłe światło Trwa aktualizowanie oprogramowania sprzętowego. 12

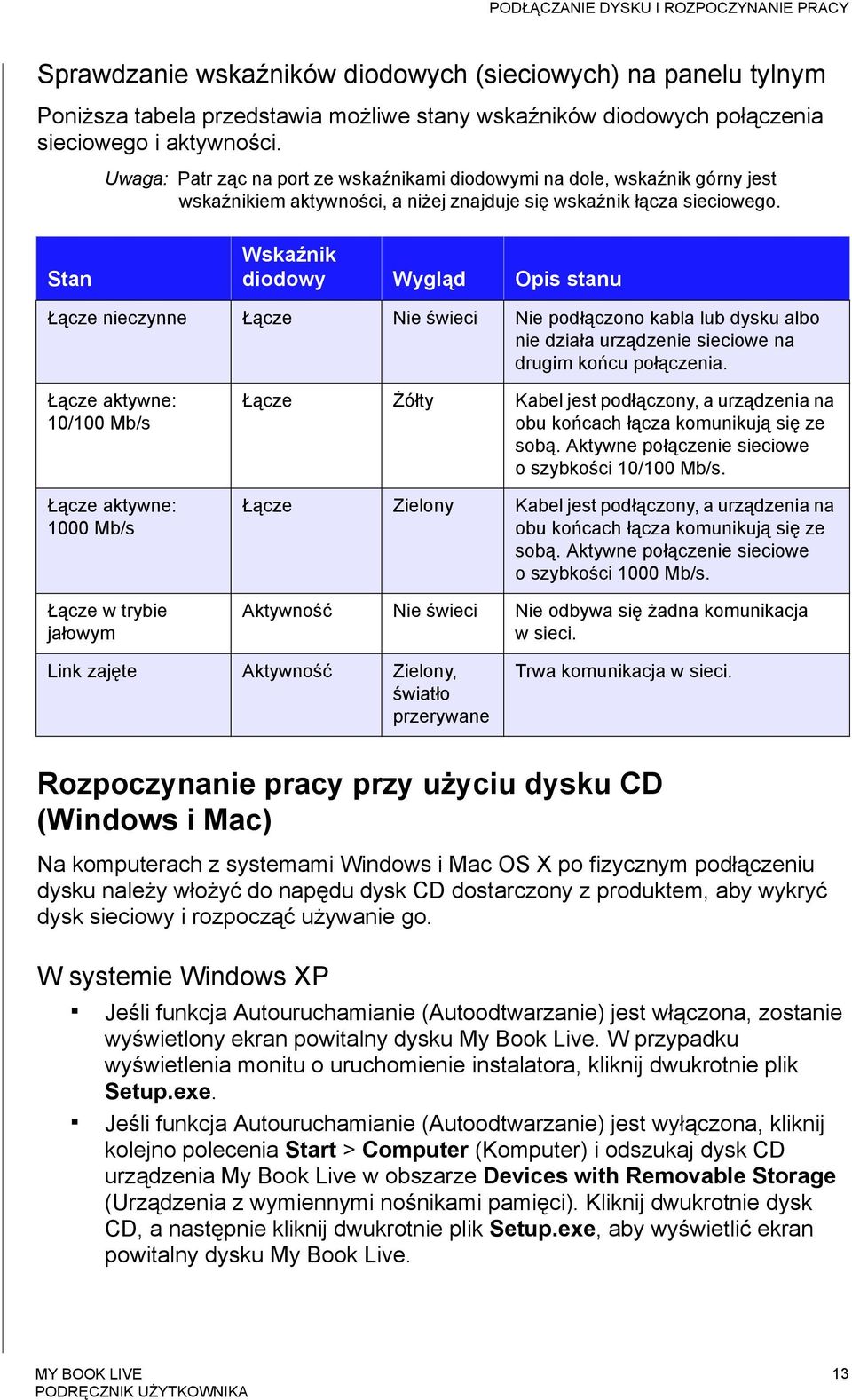

18 PODŁĄCZANIE DYSKU I ROZPOCZYNANIE PRACY Sprawdzanie wskaźników diodowych (sieciowych) na panelu tylnym Poniższa tabela przedstawia możliwe stany wskaźników diodowych połączenia sieciowego i aktywności. Uwaga: Patr ząc na port ze wskaźnikami diodowymi na dole, wskaźnik górny jest wskaźnikiem aktywności, a niżej znajduje się wskaźnik łącza sieciowego. Stan Wskaźnik diodowy Wygląd Opis stanu Łącze nieczynne Łącze Nie świeci Nie podłączono kabla lub dysku albo nie działa urządzenie sieciowe na drugim końcu połączenia. Łącze aktywne: 10/100 Mb/s Łącze aktywne: 1000 Mb/s Łącze w trybie jałowym Łącze Żółty Kabel jest podłączony, a urządzenia na obu końcach łącza komunikują się ze sobą. Aktywne połączenie sieciowe oszybkości 10/100 Mb/s. Łącze Zielony Kabel jest podłączony, a urządzenia na obu końcach łącza komunikują się ze sobą. Aktywne połączenie sieciowe oszybkości 1000 Mb/s. Aktywność Nie świeci Nie odbywa się żadna komunikacja w sieci. Link zajęte Aktywność Zielony, światło przerywane Trwa komunikacja w sieci. Rozpoczynanie pracy przy użyciu dysku CD (Windows i Mac) Na komputerach z systemami Windows i Mac OS X po fizycznym podłączeniu dysku należy włożyć do napędu dysk CD dostarczony z produktem, aby wykryć dysk sieciowy i rozpocząć używanie go. W systemie Windows XP Jeśli funkcja Autouruchamianie (Autoodtwarzanie) jest włączona, zostanie wyświetlony ekran powitalny dysku My Book Live. W przypadku wyświetlenia monitu o uruchomienie instalatora, kliknij dwukrotnie plik Setup.exe. Jeśli funkcja Autouruchamianie (Autoodtwarzanie) jest wyłączona, kliknij kolejno polecenia Start > Computer (Komputer) i odszukaj dysk CD urządzenia My Book Live w obszarze Devices with Removable Storage (Urządzenia z wymiennymi nośnikami pamięci). Kliknij dwukrotnie dysk CD, a następnie kliknij dwukrotnie plik Setup.exe, aby wyświetlić ekran powitalny dysku My Book Live. 13

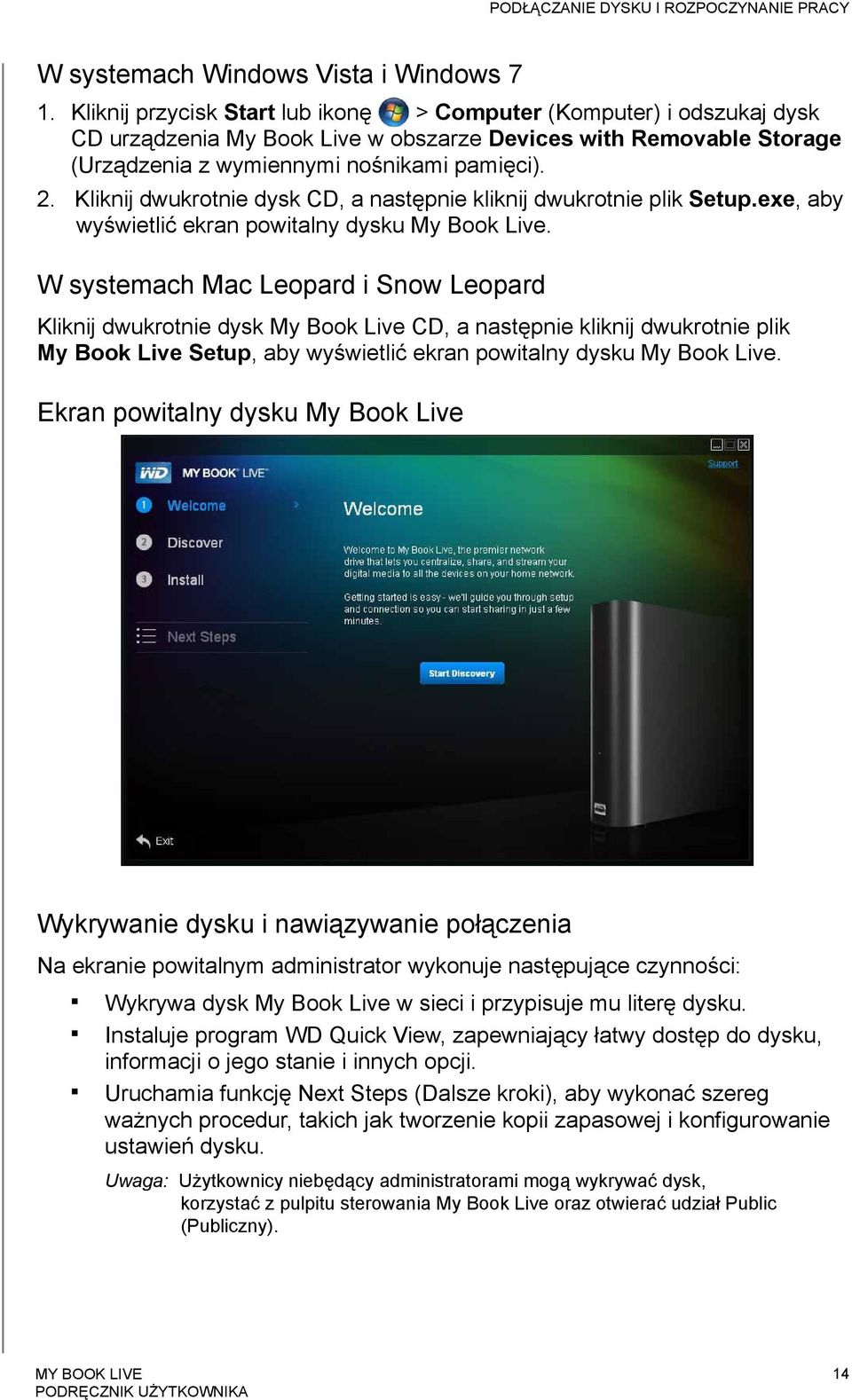

19 PODŁĄCZANIE DYSKU I ROZPOCZYNANIE PRACY W systemach Windows Vista i Windows 7 1. Kliknij przycisk Start lub ikonę > Computer (Komputer) i odszukaj dysk CD urządzenia My Book Live w obszarze Devices with Removable Storage (Urządzenia z wymiennymi nośnikami pamięci). 2. Kliknij dwukrotnie dysk CD, a następnie kliknij dwukrotnie plik Setup.exe, aby wyświetlić ekran powitalny dysku My Book Live. W systemach Mac Leopard i Snow Leopard Kliknij dwukrotnie dysk My Book Live CD, a następnie kliknij dwukrotnie plik My Book Live Setup, aby wyświetlić ekran powitalny dysku My Book Live. Ekran powitalny dysku My Book Live Wykrywanie dysku i nawiązywanie połączenia Na ekranie powitalnym administrator wykonuje następujące czynności: Wykrywa dysk My Book Live w sieci i przypisuje mu literę dysku. Instaluje program WD Quick View, zapewniający łatwy dostęp do dysku, informacji o jego stanie i innych opcji. Uruchamia funkcję Next Steps (Dalsze kroki), aby wykonać szereg ważnych procedur, takich jak tworzenie kopii zapasowej i konfigurowanie ustawień dysku. Uwaga: Użytkownicy niebędący administratorami mogą wykrywać dysk, korzystać z pulpitu sterowania My Book Live oraz otwierać udział Public (Publiczny). 14

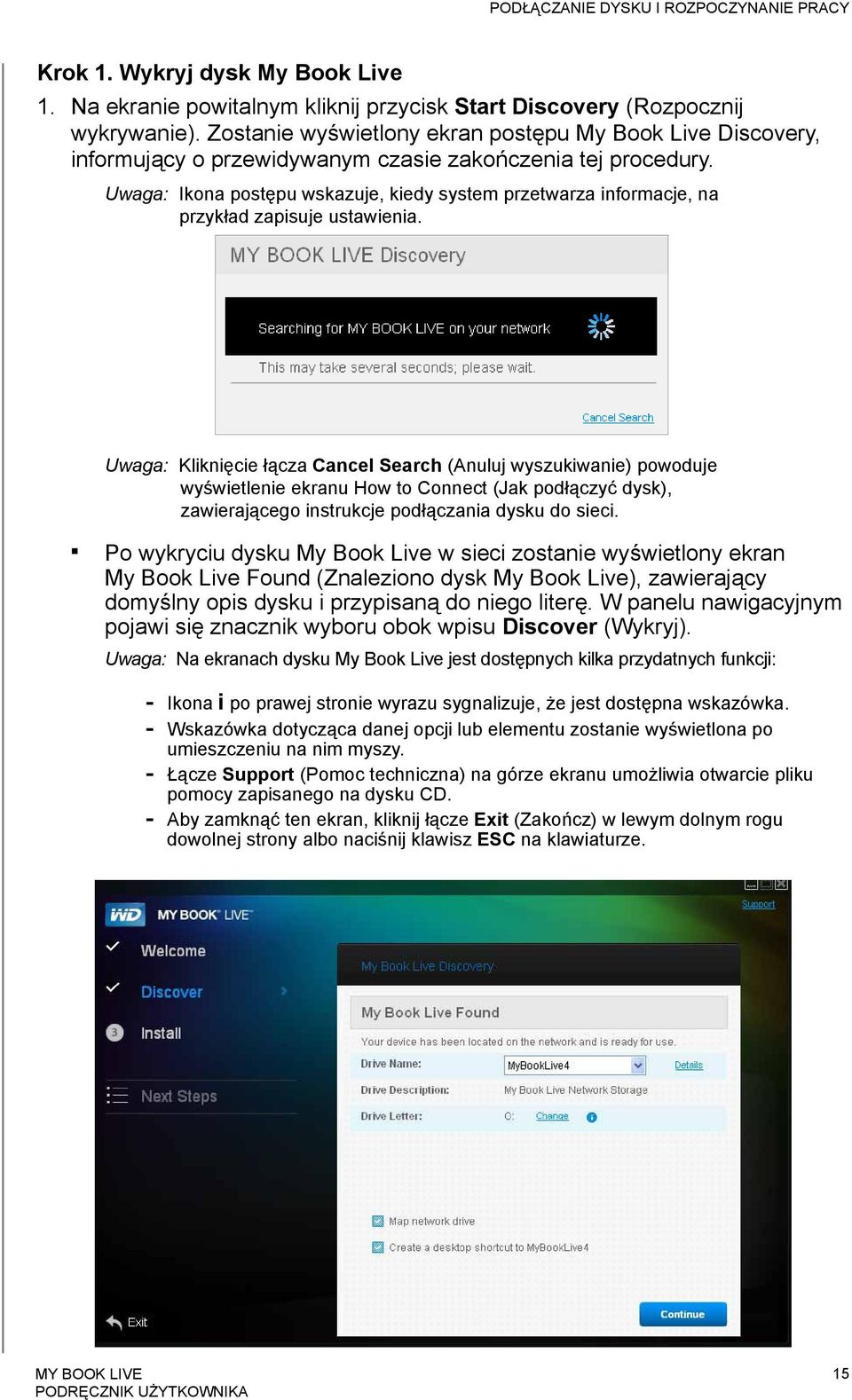

20 PODŁĄCZANIE DYSKU I ROZPOCZYNANIE PRACY Krok 1. Wykryj dysk My Book Live 1. Na ekranie powitalnym kliknij przycisk Start Discovery (Rozpocznij wykrywanie). Zostanie wyświetlony ekran postępu My Book Live Discovery, informujący o przewidywanym czasie zakończenia tej procedury. Uwaga: Ikona postępu wskazuje, kiedy system przetwarza informacje, na przykład zapisuje ustawienia. Uwaga: Kliknięcie łącza Cancel Search (Anuluj wyszukiwanie) powoduje wyświetlenie ekranu How to Connect (Jak podłączyć dysk), zawierającego instrukcje podłączania dysku do sieci. Po wykryciu dysku My Book Live w sieci zostanie wyświetlony ekran My Book Live Found (Znaleziono dysk My Book Live), zawierający domyślny opis dysku i przypisaną do niego literę. W panelu nawigacyjnym pojawi się znacznik wyboru obok wpisu Discover (Wykryj). Uwaga: Na ekranach dysku My Book Live jest dostępnych kilka przydatnych funkcji: - Ikona i po prawej stronie wyrazu sygnalizuje, że jest dostępna wskazówka. - Wskazówka dotycząca danej opcji lub elementu zostanie wyświetlona po umieszczeniu na nim myszy. - Łącze Support (Pomoc techniczna) na górze ekranu umożliwia otwarcie pliku pomocy zapisanego na dysku CD. - Aby zamknąć ten ekran, kliknij łącze Exit (Zakończ) w lewym dolnym rogu dowolnej strony albo naciśnij klawisz ESC na klawiaturze. 15
