SINUMERIK SinuTrain SINUMERIK Operate Szkolenie i programowanie

Transkrypt

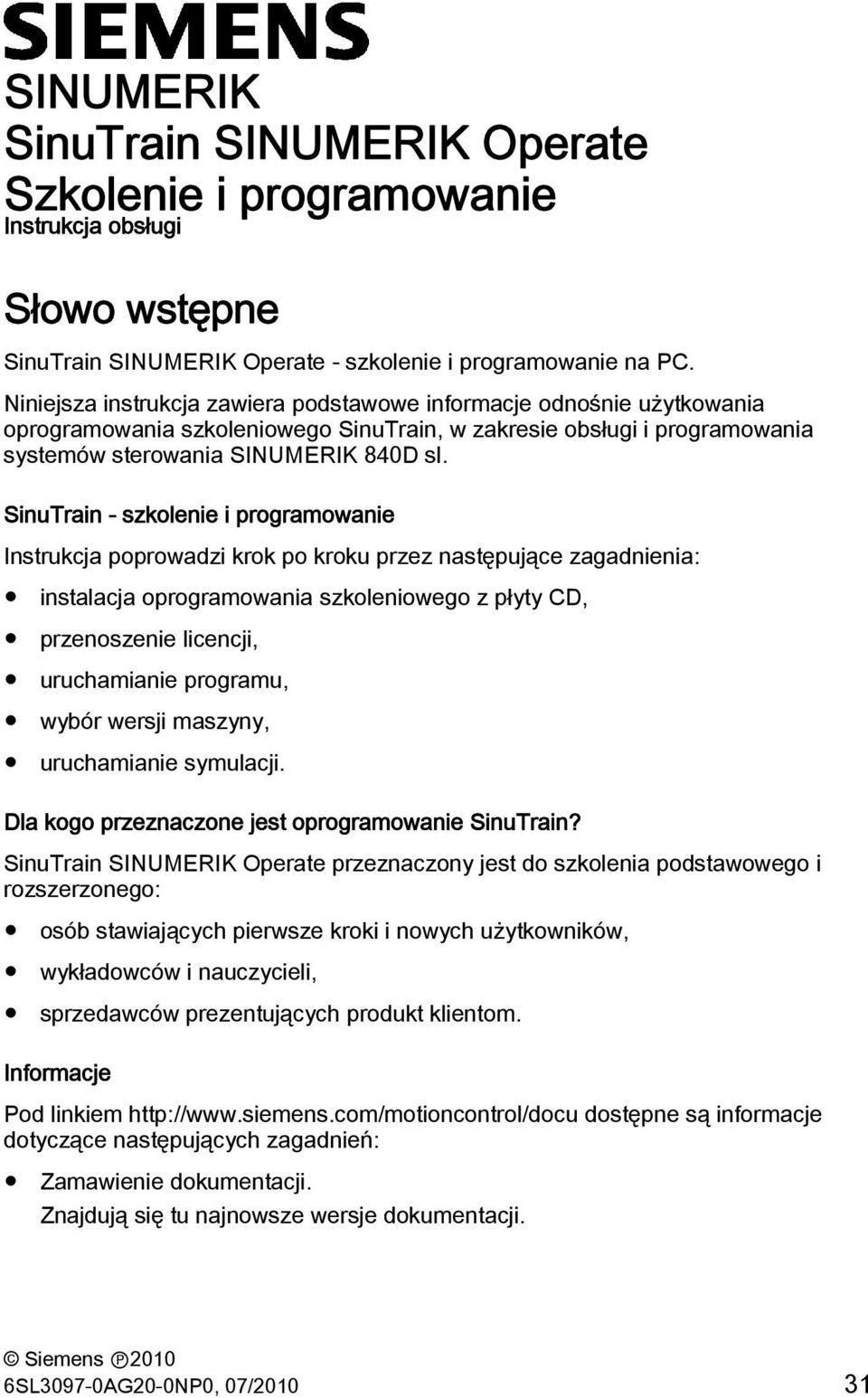

1 SINUMERIK SinuTrain SINUMERIK Operate Instrukcja obsługi Słowo wstępne SinuTrain SINUMERIK Operate - szkolenie i programowanie na PC. Niniejsza instrukcja zawiera podstawowe informacje odnośnie użytkowania oprogramowania szkoleniowego SinuTrain, w zakresie obsługi i programowania systemów sterowania SINUMERIK 840D sl. SinuTrain - szkolenie i programowanie Instrukcja poprowadzi krok po kroku przez następujące zagadnienia: instalacja oprogramowania szkoleniowego z płyty CD, przenoszenie licencji, uruchamianie programu, wybór wersji maszyny, uruchamianie symulacji. Dla kogo przeznaczone jest oprogramowanie SinuTrain? SinuTrain SINUMERIK Operate przeznaczony jest do szkolenia podstawowego i rozszerzonego: osób stawiających pierwsze kroki i nowych użytkowników, wykładowców i nauczycieli, sprzedawców prezentujących produkt klientom. Informacje Pod linkiem dostępne są informacje dotyczące następujących zagadnień: Zamawienie dokumentacji. Znajdują się tu najnowsze wersje dokumentacji. Siemens P2010 6SL3097-0AG20-0NP0, 07/

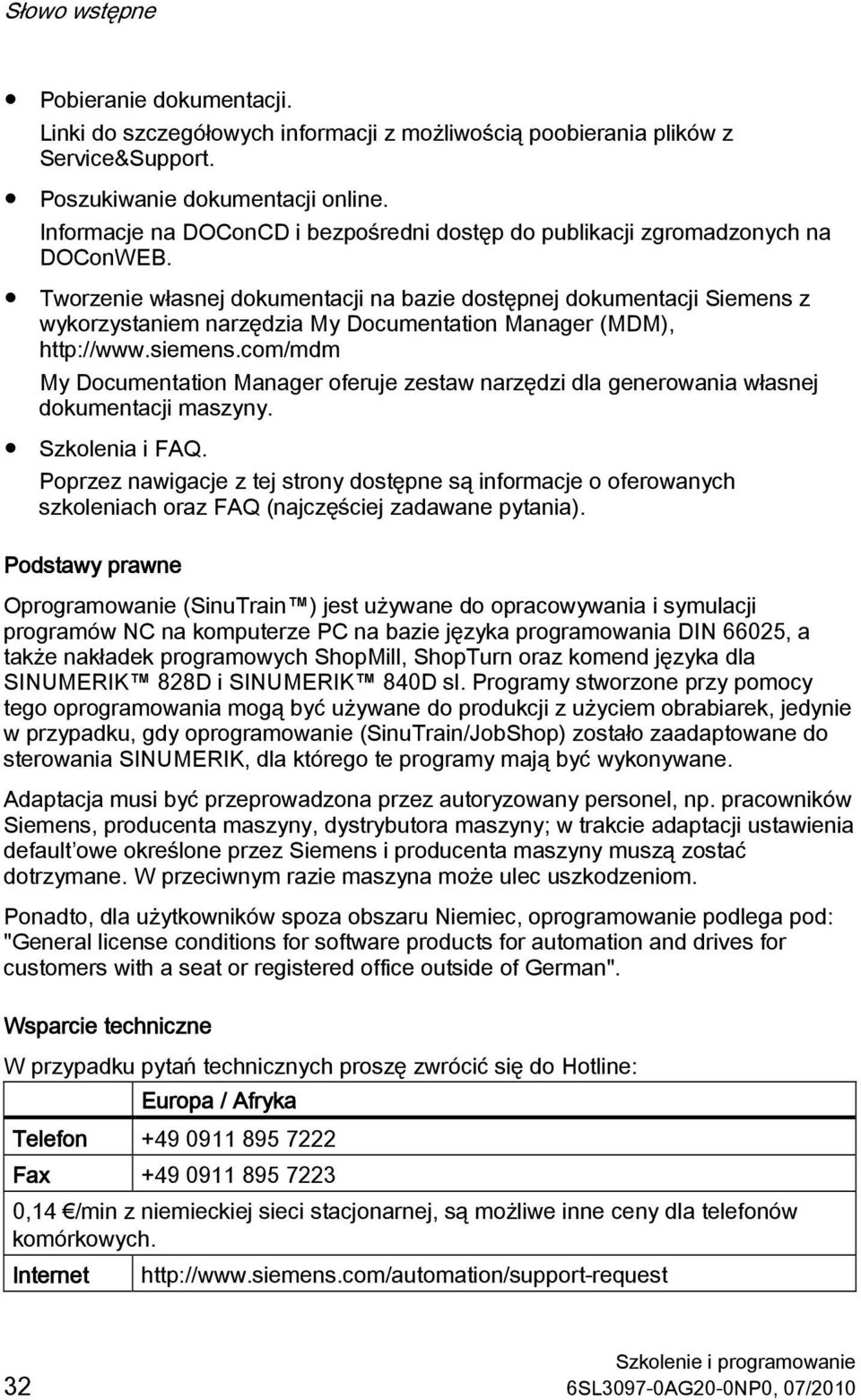

2 Słowo wstępne Pobieranie dokumentacji. Linki do szczegółowych informacji z możliwością poobierania plików z Service&Support. Poszukiwanie dokumentacji online. Informacje na DOConCD i bezpośredni dostęp do publikacji zgromadzonych na DOConWEB. Tworzenie własnej dokumentacji na bazie dostępnej dokumentacji Siemens z wykorzystaniem narzędzia My Documentation Manager (MDM), My Documentation Manager oferuje zestaw narzędzi dla generowania własnej dokumentacji maszyny. Szkolenia i FAQ. Poprzez nawigacje z tej strony dostępne są informacje o oferowanych szkoleniach oraz FAQ (najczęściej zadawane pytania). Podstawy prawne Oprogramowanie (SinuTrain ) jest używane do opracowywania i symulacji programów NC na komputerze PC na bazie języka programowania DIN 66025, a także nakładek programowych ShopMill, ShopTurn oraz komend języka dla SINUMERIK 828D i SINUMERIK 840D sl. Programy stworzone przy pomocy tego oprogramowania mogą być używane do produkcji z użyciem obrabiarek, jedynie w przypadku, gdy oprogramowanie (SinuTrain/JobShop) zostało zaadaptowane do sterowania SINUMERIK, dla którego te programy mają być wykonywane. Adaptacja musi być przeprowadzona przez autoryzowany personel, np. pracowników Siemens, producenta maszyny, dystrybutora maszyny; w trakcie adaptacji ustawienia default owe określone przez Siemens i producenta maszyny muszą zostać dotrzymane. W przeciwnym razie maszyna może ulec uszkodzeniom. Ponadto, dla użytkowników spoza obszaru Niemiec, oprogramowanie podlega pod: "General license conditions for software products for automation and drives for customers with a seat or registered office outside of German". Wsparcie techniczne W przypadku pytań technicznych proszę zwrócić się do Hotline: Europa / Afryka Telefon Fax ,14 /min z niemieckiej sieci stacjonarnej, są możliwe inne ceny dla telefonów komórkowych. Internet SL3097-0AG20-0NP0, 07/2010

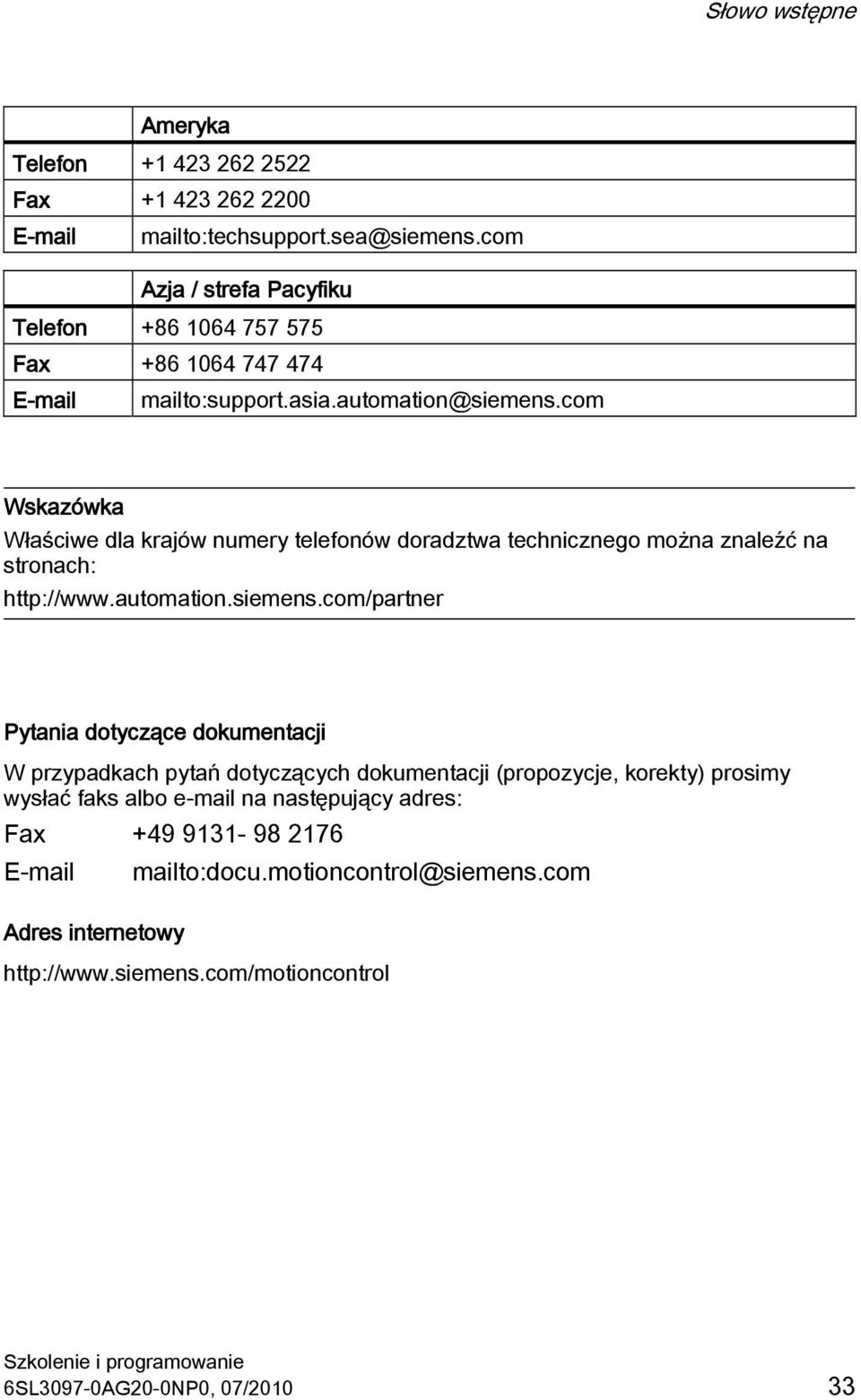

3 Słowo wstępne Ameryka Telefon Fax Azja / strefa Pacyfiku Telefon Fax mailto:support.asia.automation@siemens.com Wskazówka Właściwe dla krajów numery telefonów doradztwa technicznego można znaleźć na stronach: Pytania dotyczące dokumentacji W przypadkach pytań dotyczących dokumentacji (propozycje, korekty) prosimy wysłać faks albo na następujący adres: Fax mailto:docu.motioncontrol@siemens.com Adres internetowy 6SL3097-0AG20-0NP0, 07/

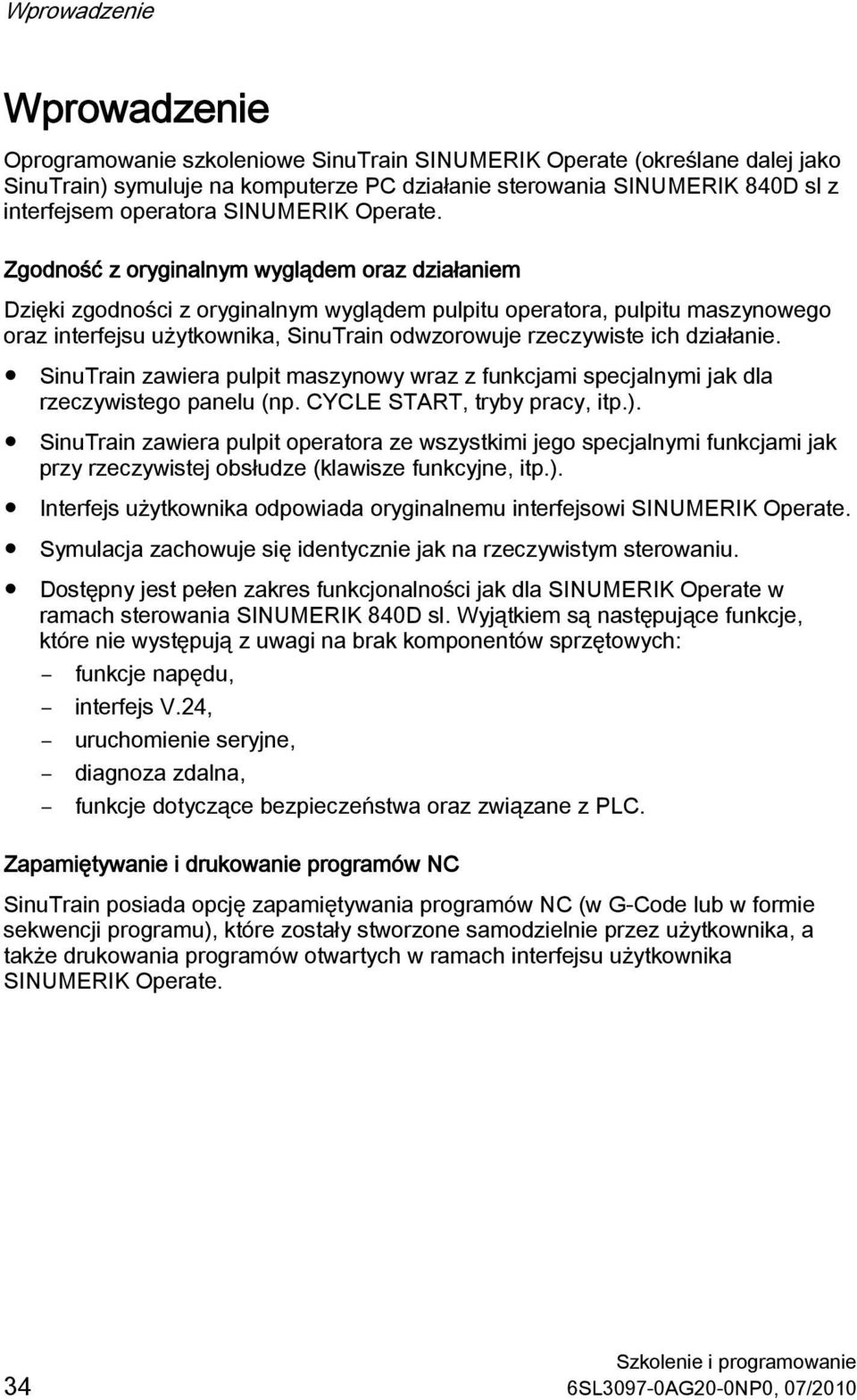

4 Wprowadzenie Wprowadzenie Oprogramowanie szkoleniowe SinuTrain SINUMERIK Operate (określane dalej jako SinuTrain) symuluje na komputerze PC działanie sterowania SINUMERIK 840D sl z interfejsem operatora SINUMERIK Operate. Zgodność z oryginalnym wyglądem oraz działaniem Dzięki zgodności z oryginalnym wyglądem pulpitu operatora, pulpitu maszynowego oraz interfejsu użytkownika, SinuTrain odwzorowuje rzeczywiste ich działanie. SinuTrain zawiera pulpit maszynowy wraz z funkcjami specjalnymi jak dla rzeczywistego panelu (np. CYCLE START, tryby pracy, itp.). SinuTrain zawiera pulpit operatora ze wszystkimi jego specjalnymi funkcjami jak przy rzeczywistej obsłudze (klawisze funkcyjne, itp.). Interfejs użytkownika odpowiada oryginalnemu interfejsowi SINUMERIK Operate. Symulacja zachowuje się identycznie jak na rzeczywistym sterowaniu. Dostępny jest pełen zakres funkcjonalności jak dla SINUMERIK Operate w ramach sterowania SINUMERIK 840D sl. Wyjątkiem są następujące funkcje, które nie występują z uwagi na brak komponentów sprzętowych: funkcje napędu, interfejs V.24, uruchomienie seryjne, diagnoza zdalna, funkcje dotyczące bezpieczeństwa oraz związane z PLC. Zapamiętywanie i drukowanie programów NC SinuTrain posiada opcję zapamiętywania programów NC (w G-Code lub w formie sekwencji programu), które zostały stworzone samodzielnie przez użytkownika, a także drukowania programów otwartych w ramach interfejsu użytkownika SINUMERIK Operate. 34 6SL3097-0AG20-0NP0, 07/2010

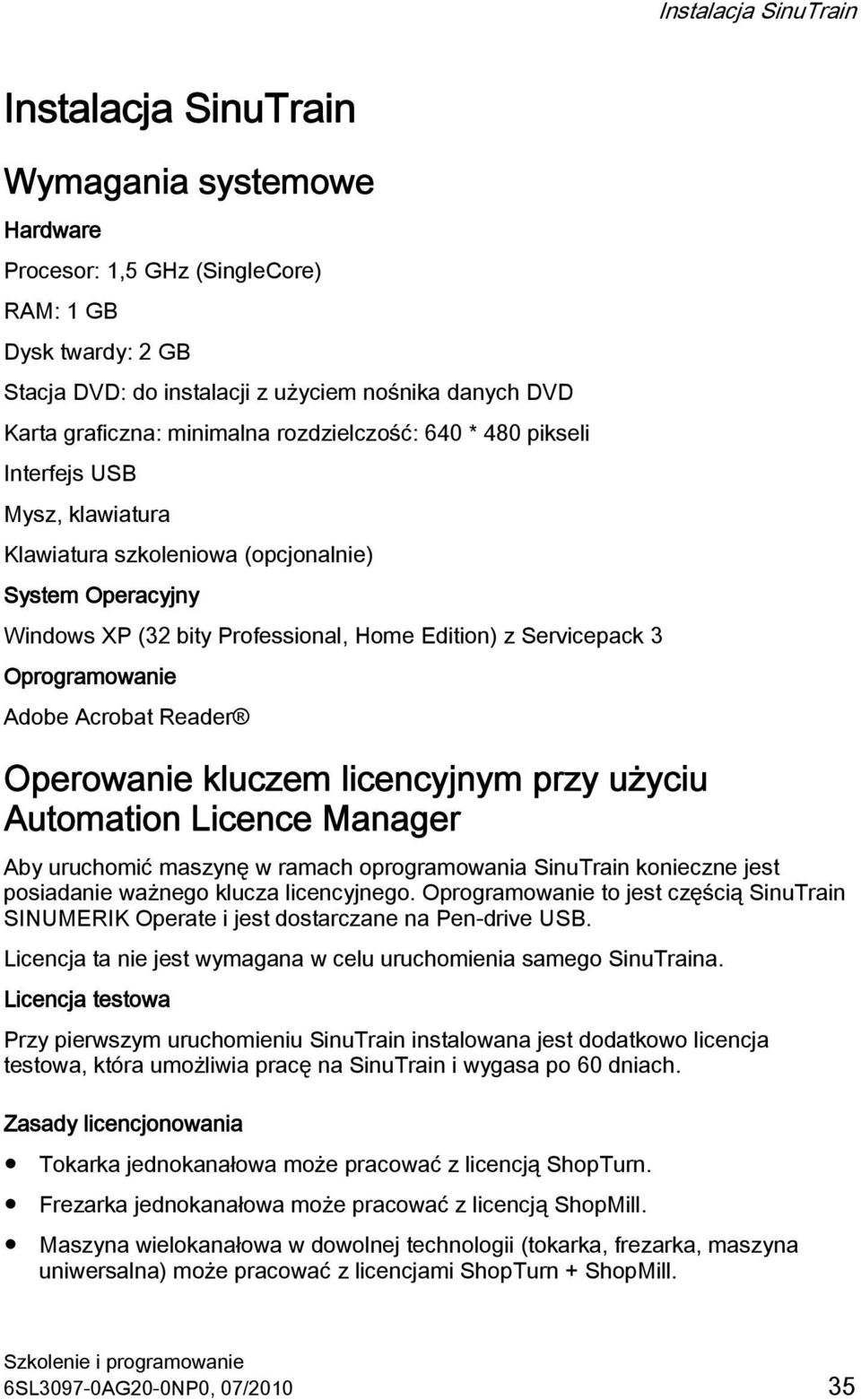

5 Instalacja SinuTrain Instalacja SinuTrain Wymagania systemowe Hardware Procesor: 1,5 GHz (SingleCore) RAM: 1 GB Dysk twardy: 2 GB Stacja DVD: do instalacji z użyciem nośnika danych DVD Karta graficzna: minimalna rozdzielczość: 640 * 480 pikseli Interfejs USB Mysz, klawiatura Klawiatura szkoleniowa (opcjonalnie) System Operacyjny Windows XP (32 bity Professional, Home Edition) z Servicepack 3 Oprogramowanie Adobe Acrobat Reader Operowanie kluczem licencyjnym przy użyciu Automation Licence Manager Aby uruchomić maszynę w ramach oprogramowania SinuTrain konieczne jest posiadanie ważnego klucza licencyjnego. Oprogramowanie to jest częścią SinuTrain SINUMERIK Operate i jest dostarczane na Pen-drive USB. Licencja ta nie jest wymagana w celu uruchomienia samego SinuTraina. Licencja testowa Przy pierwszym uruchomieniu SinuTrain instalowana jest dodatkowo licencja testowa, która umożliwia pracę na SinuTrain i wygasa po 60 dniach. Zasady licencjonowania Tokarka jednokanałowa może pracować z licencją ShopTurn. Frezarka jednokanałowa może pracować z licencją ShopMill. Maszyna wielokanałowa w dowolnej technologii (tokarka, frezarka, maszyna uniwersalna) może pracować z licencjami ShopTurn + ShopMill. 6SL3097-0AG20-0NP0, 07/

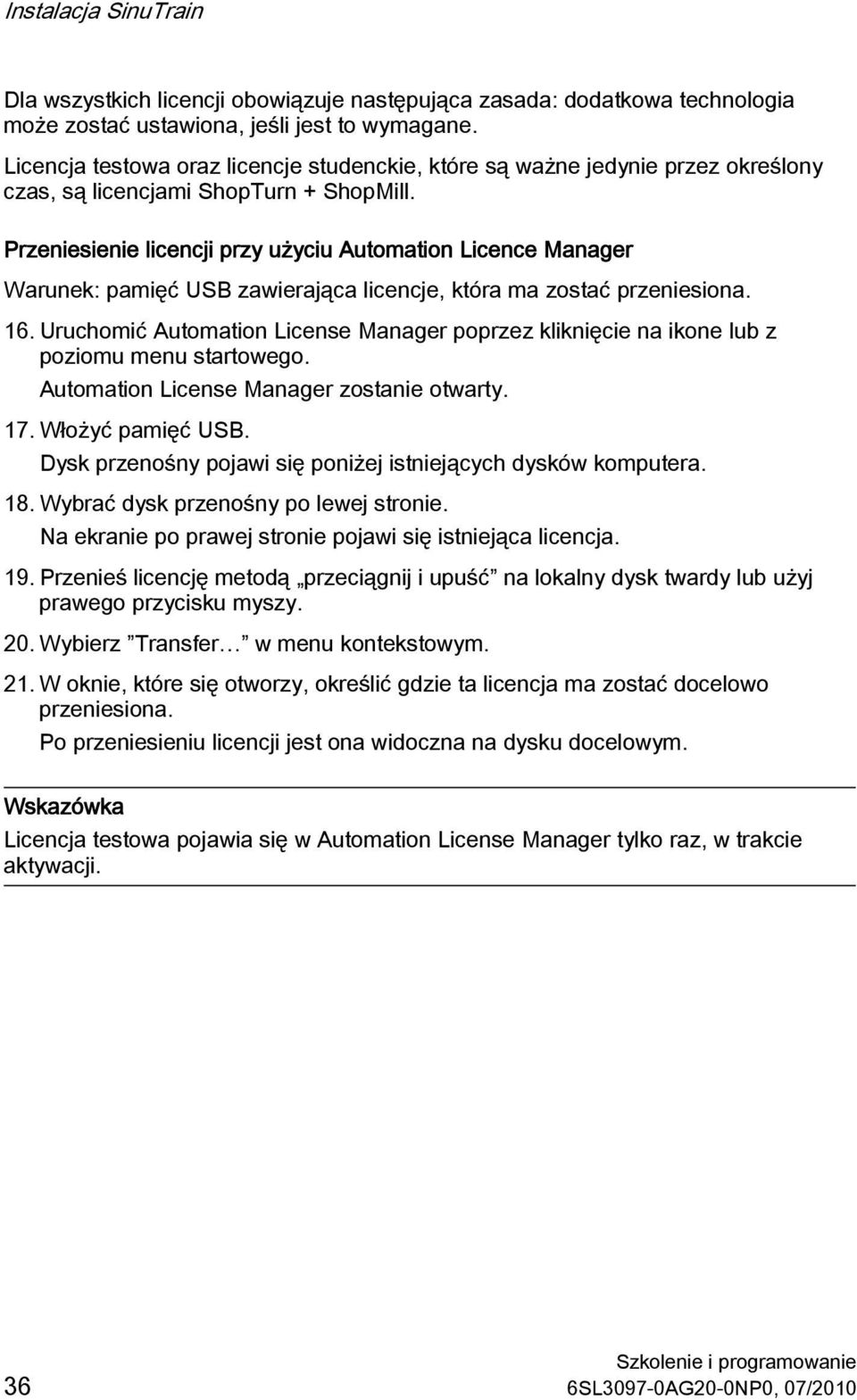

6 Instalacja SinuTrain Dla wszystkich licencji obowiązuje następująca zasada: dodatkowa technologia może zostać ustawiona, jeśli jest to wymagane. Licencja testowa oraz licencje studenckie, które są ważne jedynie przez określony czas, są licencjami ShopTurn + ShopMill. Przeniesienie licencji przy użyciu Automation Licence Manager Warunek: pamięć USB zawierająca licencje, która ma zostać przeniesiona. 16. Uruchomić Automation License Manager poprzez kliknięcie na ikone lub z poziomu menu startowego. Automation License Manager zostanie otwarty. 17. Włożyć pamięć USB. Dysk przenośny pojawi się poniżej istniejących dysków komputera. 18. Wybrać dysk przenośny po lewej stronie. Na ekranie po prawej stronie pojawi się istniejąca licencja. 19. Przenieś licencję metodą przeciągnij i upuść na lokalny dysk twardy lub użyj prawego przycisku myszy. 20. Wybierz Transfer w menu kontekstowym. 21. W oknie, które się otworzy, określić gdzie ta licencja ma zostać docelowo przeniesiona. Po przeniesieniu licencji jest ona widoczna na dysku docelowym. Wskazówka Licencja testowa pojawia się w Automation License Manager tylko raz, w trakcie aktywacji. 36 6SL3097-0AG20-0NP0, 07/2010

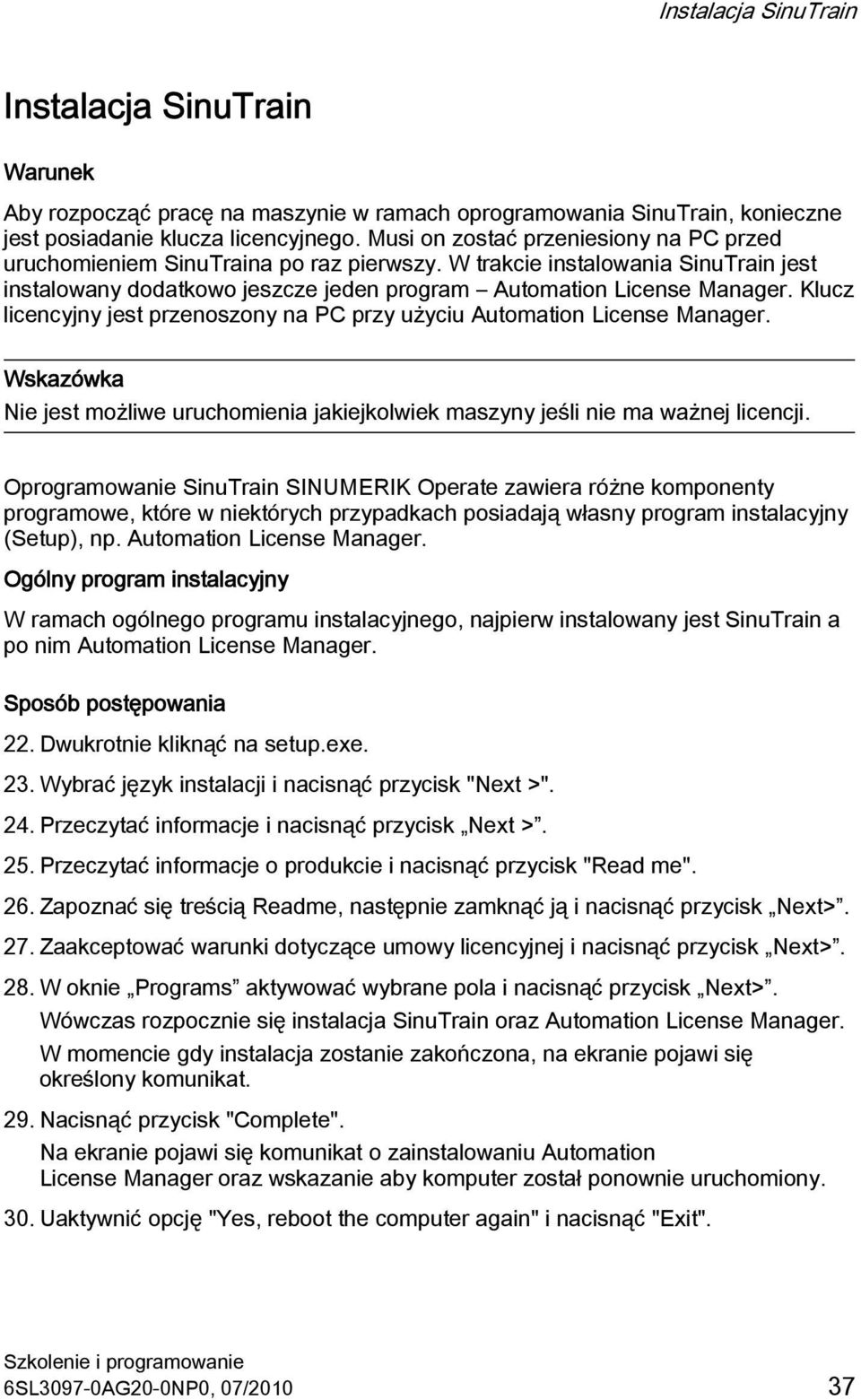

7 Instalacja SinuTrain Instalacja SinuTrain Warunek Aby rozpocząć pracę na maszynie w ramach oprogramowania SinuTrain, konieczne jest posiadanie klucza licencyjnego. Musi on zostać przeniesiony na PC przed uruchomieniem SinuTraina po raz pierwszy. W trakcie instalowania SinuTrain jest instalowany dodatkowo jeszcze jeden program Automation License Manager. Klucz licencyjny jest przenoszony na PC przy użyciu Automation License Manager. Wskazówka Nie jest możliwe uruchomienia jakiejkolwiek maszyny jeśli nie ma ważnej licencji. Oprogramowanie SinuTrain SINUMERIK Operate zawiera różne komponenty programowe, które w niektórych przypadkach posiadają własny program instalacyjny (Setup), np. Automation License Manager. Ogólny program instalacyjny W ramach ogólnego programu instalacyjnego, najpierw instalowany jest SinuTrain a po nim Automation License Manager. Sposób postępowania 22. Dwukrotnie kliknąć na setup.exe. 23. Wybrać język instalacji i nacisnąć przycisk "Next >". 24. Przeczytać informacje i nacisnąć przycisk Next >. 25. Przeczytać informacje o produkcie i nacisnąć przycisk "Read me". 26. Zapoznać się treścią Readme, następnie zamknąć ją i nacisnąć przycisk Next>. 27. Zaakceptować warunki dotyczące umowy licencyjnej i nacisnąć przycisk Next>. 28. W oknie Programs aktywować wybrane pola i nacisnąć przycisk Next>. Wówczas rozpocznie się instalacja SinuTrain oraz Automation License Manager. W momencie gdy instalacja zostanie zakończona, na ekranie pojawi się określony komunikat. 29. Nacisnąć przycisk "Complete". Na ekranie pojawi się komunikat o zainstalowaniu Automation License Manager oraz wskazanie aby komputer został ponownie uruchomiony. 30. Uaktywnić opcję "Yes, reboot the computer again" i nacisnąć "Exit". 6SL3097-0AG20-0NP0, 07/

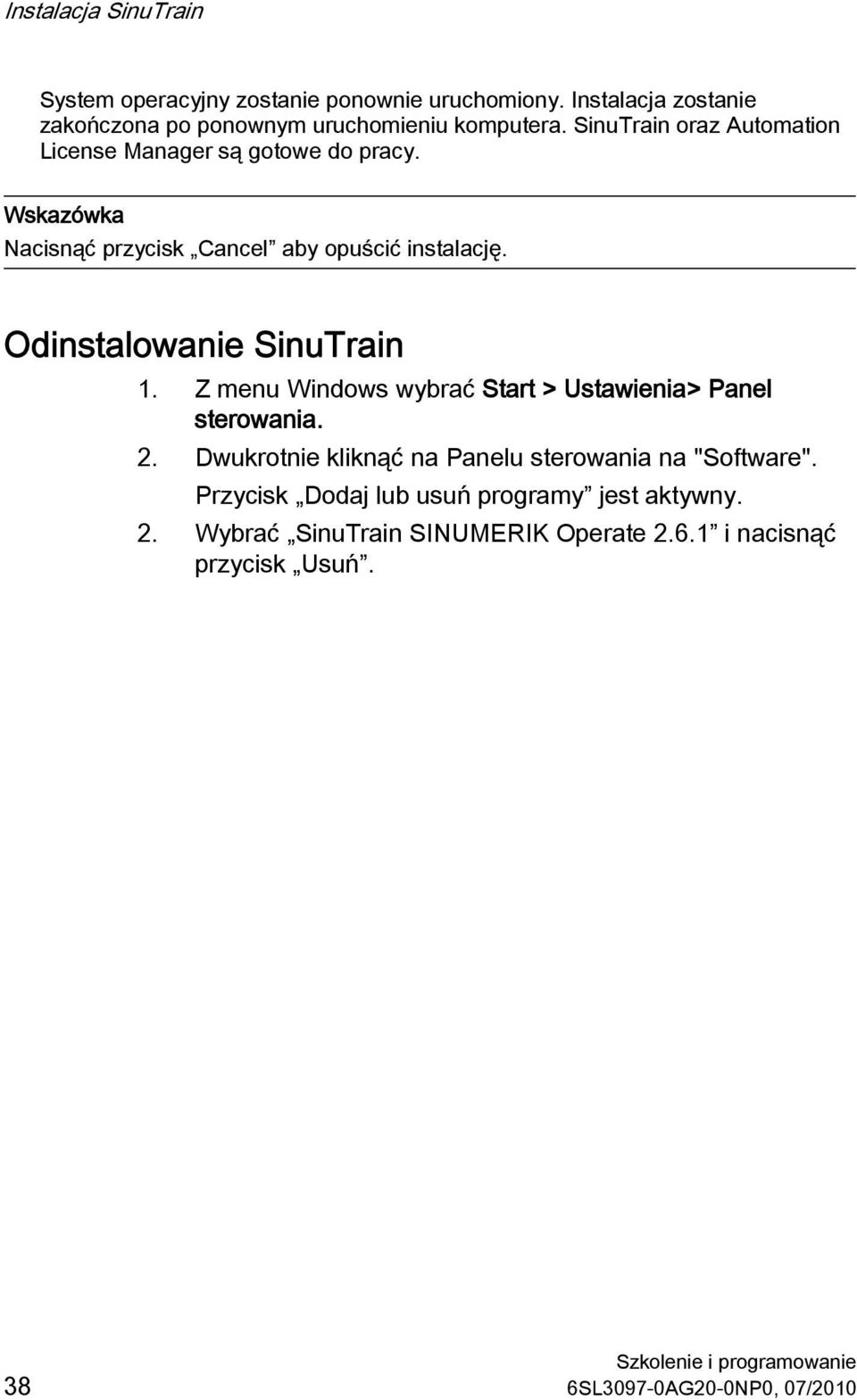

8 Instalacja SinuTrain System operacyjny zostanie ponownie uruchomiony. Instalacja zostanie zakończona po ponownym uruchomieniu komputera. SinuTrain oraz Automation License Manager są gotowe do pracy. Wskazówka Nacisnąć przycisk Cancel aby opuścić instalację. Odinstalowanie SinuTrain 1. Z menu Windows wybrać Start > Ustawienia> Panel sterowania. 2. Dwukrotnie kliknąć na Panelu sterowania na "Software". Przycisk Dodaj lub usuń programy jest aktywny. 2. Wybrać SinuTrain SINUMERIK Operate i nacisnąć przycisk Usuń. 38 6SL3097-0AG20-0NP0, 07/2010

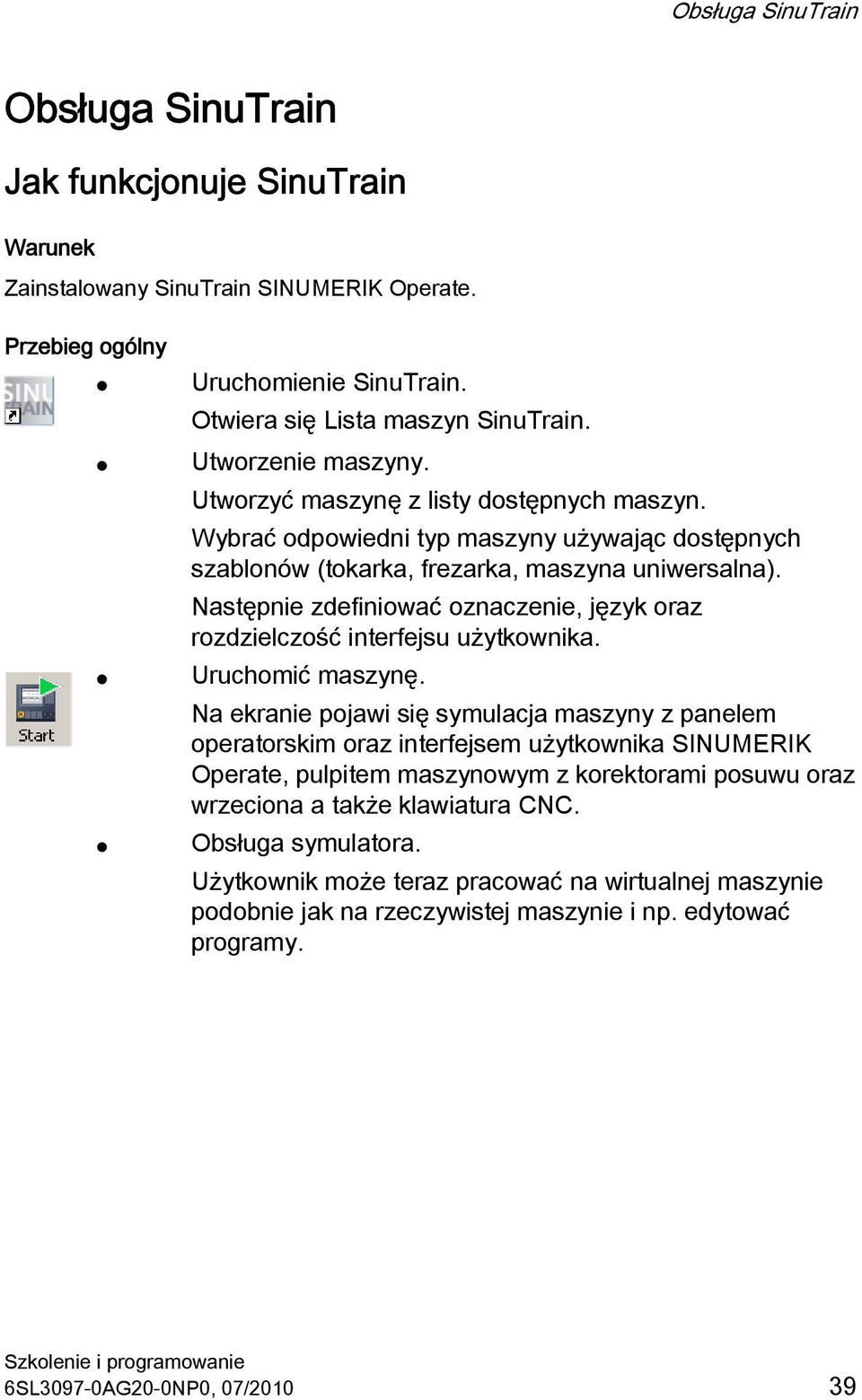

9 Obsługa SinuTrain Obsługa SinuTrain Jak funkcjonuje SinuTrain Warunek Zainstalowany SinuTrain SINUMERIK Operate. Przebieg ogólny Uruchomienie SinuTrain. Otwiera się Lista maszyn SinuTrain. Utworzenie maszyny. Utworzyć maszynę z listy dostępnych maszyn. Wybrać odpowiedni typ maszyny używając dostępnych szablonów (tokarka, frezarka, maszyna uniwersalna). Następnie zdefiniować oznaczenie, język oraz rozdzielczość interfejsu użytkownika. Uruchomić maszynę. Na ekranie pojawi się symulacja maszyny z panelem operatorskim oraz interfejsem użytkownika SINUMERIK Operate, pulpitem maszynowym z korektorami posuwu oraz wrzeciona a także klawiatura CNC. Obsługa symulatora. Użytkownik może teraz pracować na wirtualnej maszynie podobnie jak na rzeczywistej maszynie i np. edytować programy. 6SL3097-0AG20-0NP0, 07/

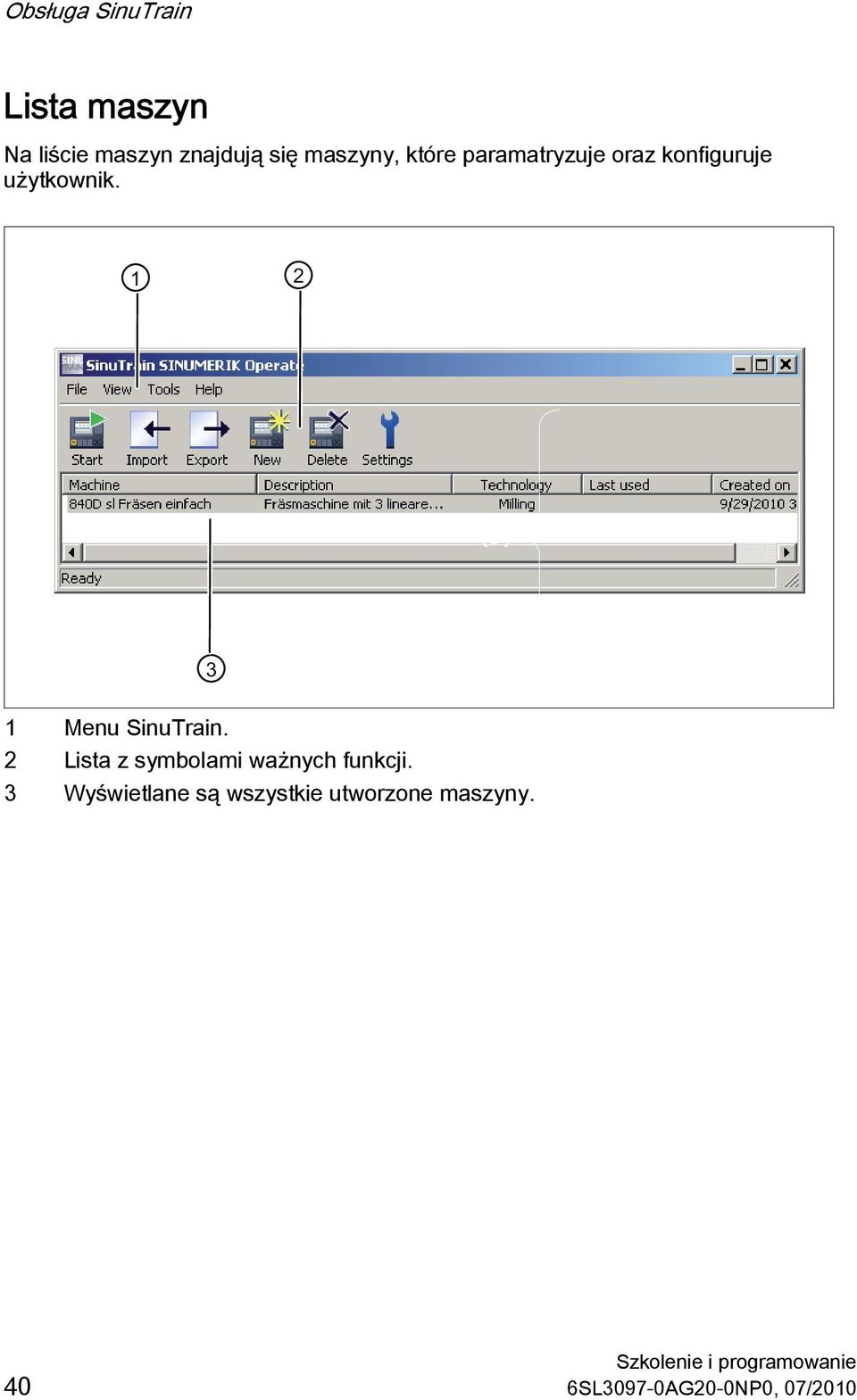

10 Obsługa SinuTrain Lista maszyn Na liście maszyn znajdują się maszyny, które paramatryzuje oraz konfiguruje użytkownik. (5) (5) 1 Menu SinuTrain. 2 Lista z symbolami ważnych funkcji. 3 Wyświetlane są wszystkie utworzone maszyny. 40 6SL3097-0AG20-0NP0, 07/2010

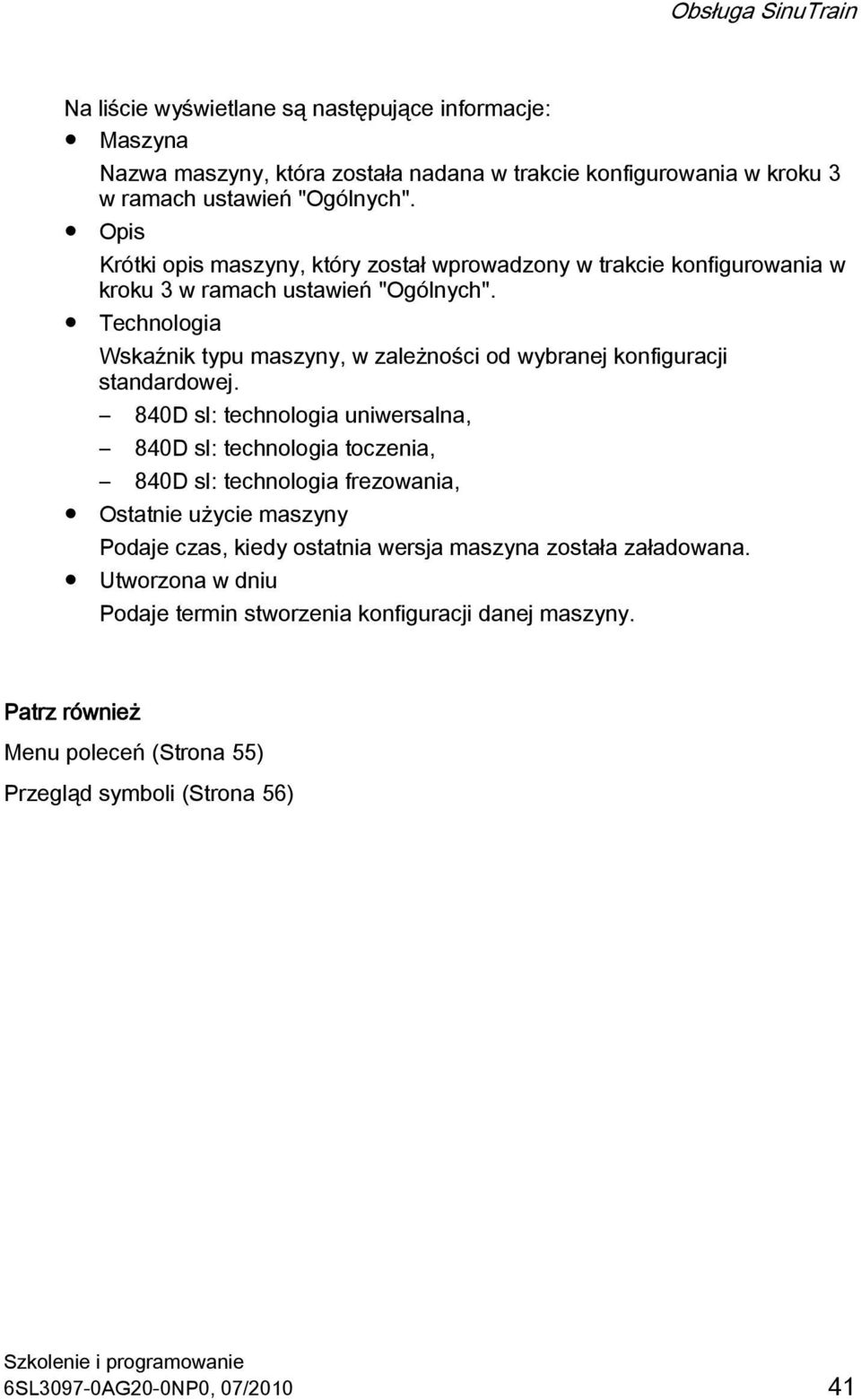

11 Obsługa SinuTrain Na liście wyświetlane są następujące informacje: Maszyna Nazwa maszyny, która została nadana w trakcie konfigurowania w kroku 3 w ramach ustawień "Ogólnych". Opis Krótki opis maszyny, który został wprowadzony w trakcie konfigurowania w kroku 3 w ramach ustawień "Ogólnych". Technologia Wskaźnik typu maszyny, w zależności od wybranej konfiguracji standardowej. 840D sl: technologia uniwersalna, 840D sl: technologia toczenia, 840D sl: technologia frezowania, Ostatnie użycie maszyny Podaje czas, kiedy ostatnia wersja maszyna została załadowana. Utworzona w dniu Podaje termin stworzenia konfiguracji danej maszyny. Patrz również Menu poleceń (Strona 55) Przegląd symboli (Strona 56) 6SL3097-0AG20-0NP0, 07/

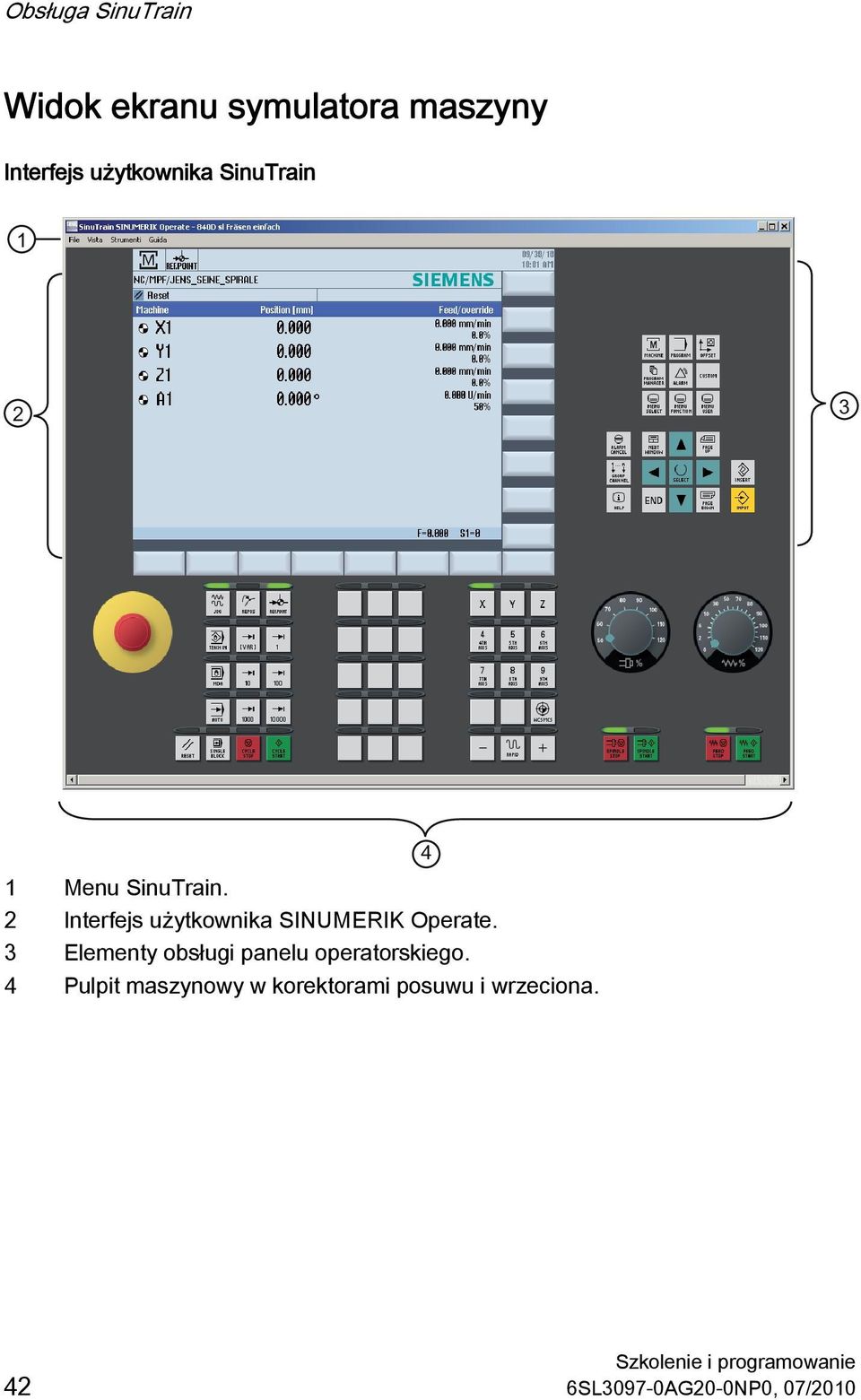

12 Obsługa SinuTrain Widok ekranu symulatora maszyny Interfejs użytkownika SinuTrain 1 Menu SinuTrain. 2 Interfejs użytkownika SINUMERIK Operate. 3 Elementy obsługi panelu operatorskiego. 4 Pulpit maszynowy w korektorami posuwu i wrzeciona. 42 6SL3097-0AG20-0NP0, 07/2010

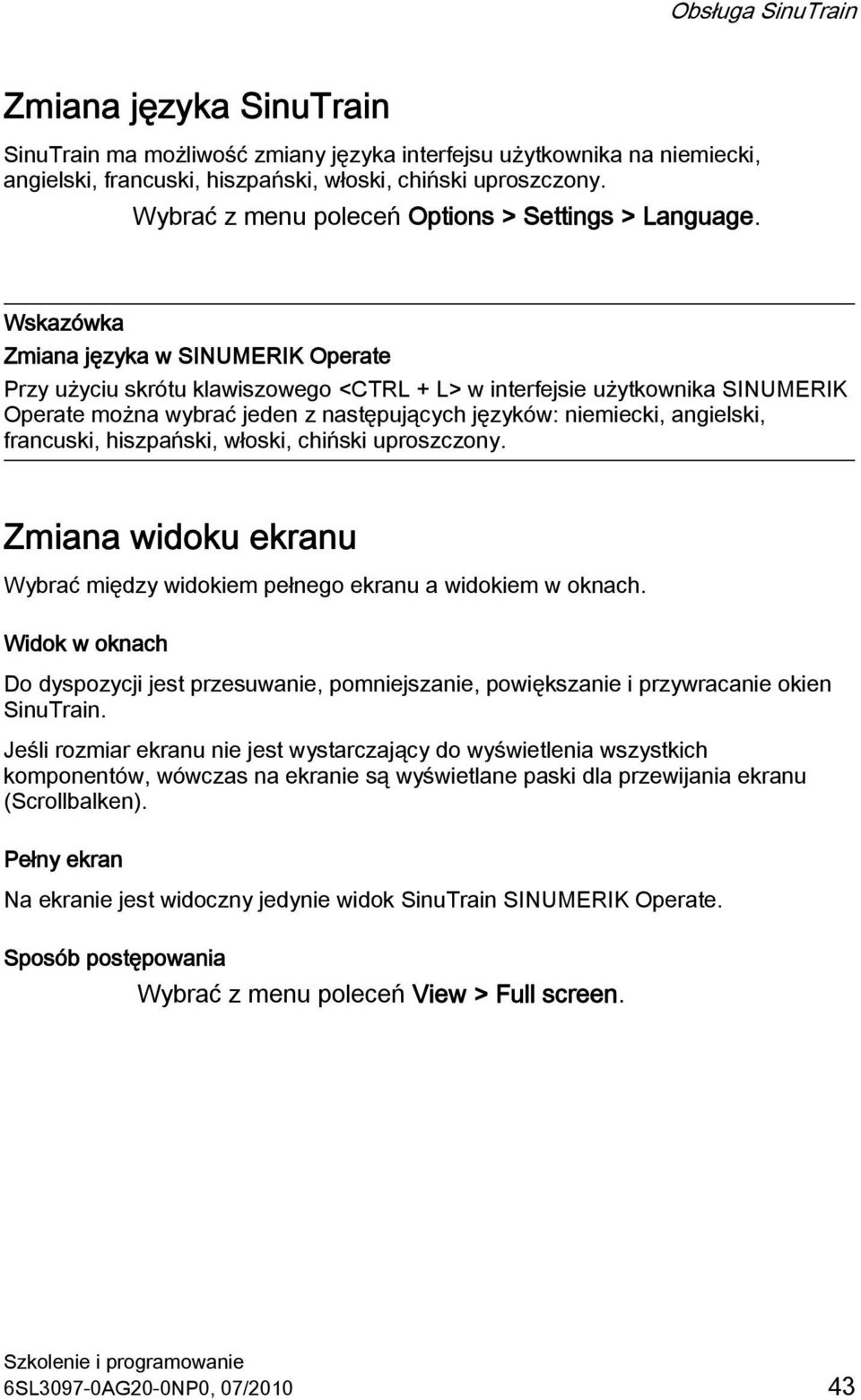

13 Obsługa SinuTrain Zmiana języka SinuTrain SinuTrain ma możliwość zmiany języka interfejsu użytkownika na niemiecki, angielski, francuski, hiszpański, włoski, chiński uproszczony. Wybrać z menu poleceń Options > Settings > Language. Wskazówka Zmiana języka w SINUMERIK Operate Przy użyciu skrótu klawiszowego <CTRL + L> w interfejsie użytkownika SINUMERIK Operate można wybrać jeden z następujących języków: niemiecki, angielski, francuski, hiszpański, włoski, chiński uproszczony. Zmiana widoku ekranu Wybrać między widokiem pełnego ekranu a widokiem w oknach. Widok w oknach Do dyspozycji jest przesuwanie, pomniejszanie, powiększanie i przywracanie okien SinuTrain. Jeśli rozmiar ekranu nie jest wystarczający do wyświetlenia wszystkich komponentów, wówczas na ekranie są wyświetlane paski dla przewijania ekranu (Scrollbalken). Pełny ekran Na ekranie jest widoczny jedynie widok SinuTrain SINUMERIK Operate. Sposób postępowania Wybrać z menu poleceń View > Full screen. 6SL3097-0AG20-0NP0, 07/

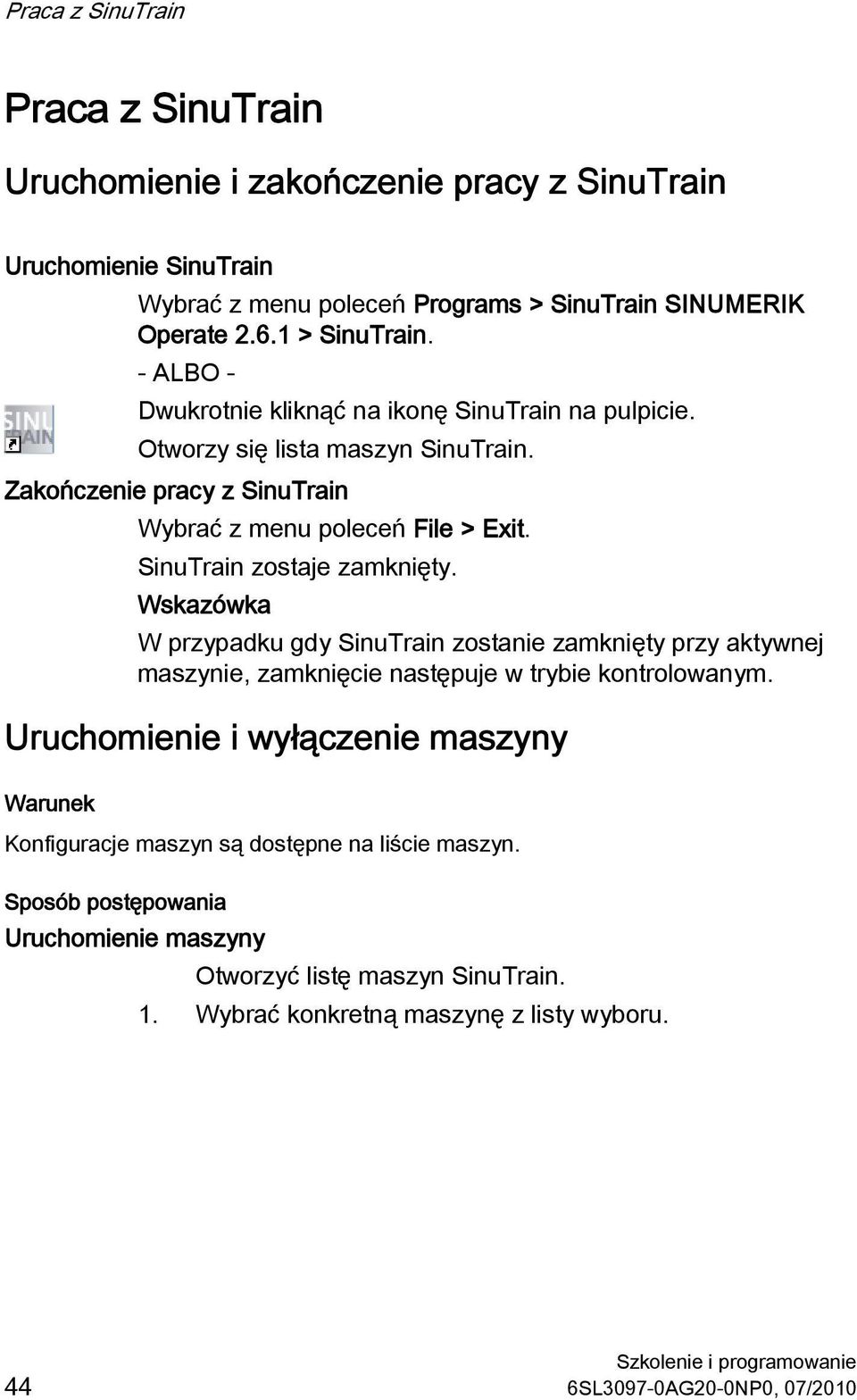

14 Praca z SinuTrain Praca z SinuTrain Uruchomienie i zakończenie pracy z SinuTrain Uruchomienie SinuTrain Wybrać z menu poleceń Programs > SinuTrain SINUMERIK Operate > SinuTrain. - ALBO - Dwukrotnie kliknąć na ikonę SinuTrain na pulpicie. Otworzy się lista maszyn SinuTrain. Zakończenie pracy z SinuTrain Wybrać z menu poleceń File > Exit. SinuTrain zostaje zamknięty. Wskazówka W przypadku gdy SinuTrain zostanie zamknięty przy aktywnej maszynie, zamknięcie następuje w trybie kontrolowanym. Uruchomienie i wyłączenie maszyny Warunek Konfiguracje maszyn są dostępne na liście maszyn. Sposób postępowania Uruchomienie maszyny Otworzyć listę maszyn SinuTrain. 1. Wybrać konkretną maszynę z listy wyboru. 44 6SL3097-0AG20-0NP0, 07/2010

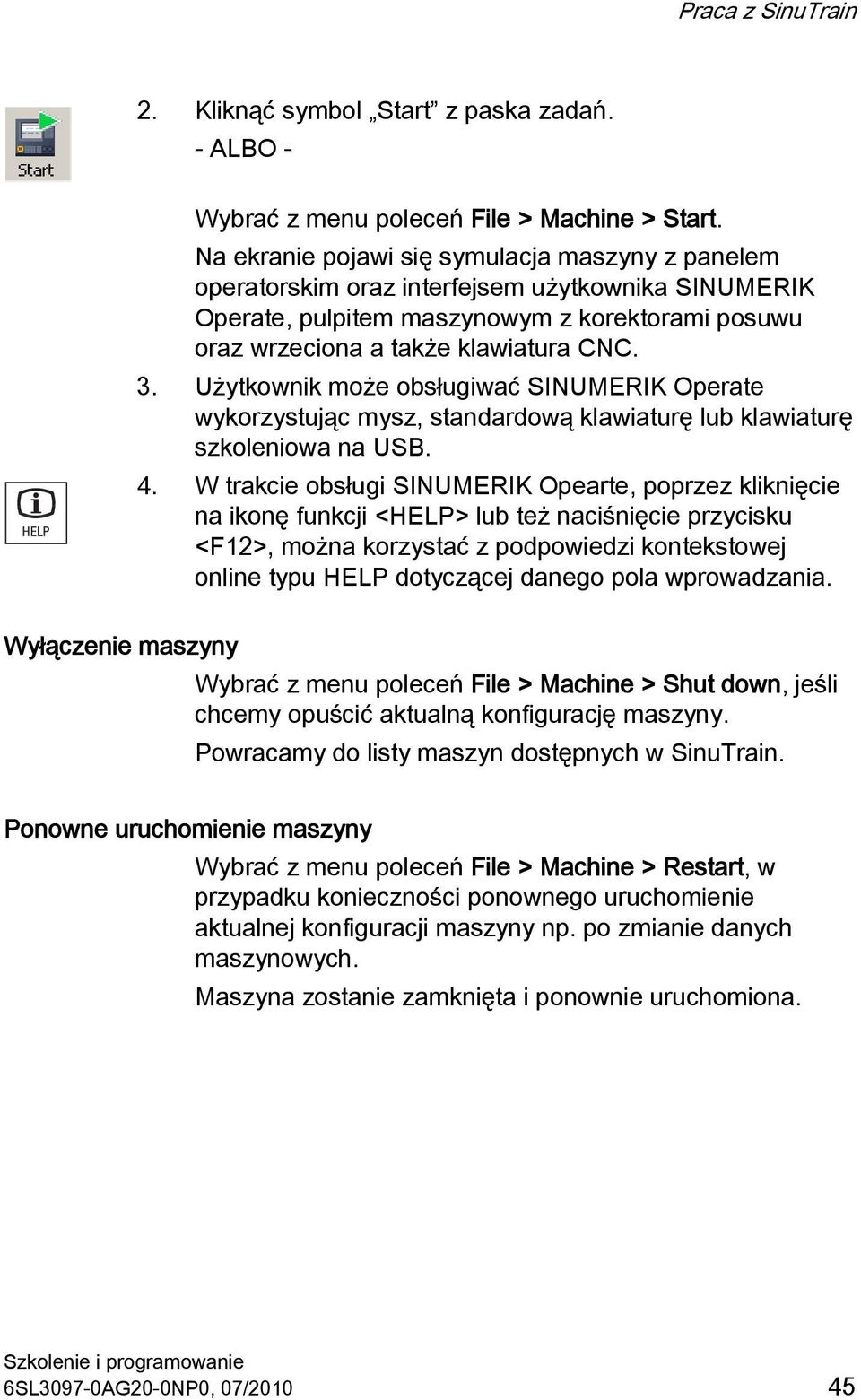

15 Praca z SinuTrain 2. Kliknąć symbol Start z paska zadań. - ALBO - Wybrać z menu poleceń File > Machine > Start. Na ekranie pojawi się symulacja maszyny z panelem operatorskim oraz interfejsem użytkownika SINUMERIK Operate, pulpitem maszynowym z korektorami posuwu oraz wrzeciona a także klawiatura CNC. 3. Użytkownik może obsługiwać SINUMERIK Operate wykorzystując mysz, standardową klawiaturę lub klawiaturę szkoleniowa na USB. 4. W trakcie obsługi SINUMERIK Opearte, poprzez kliknięcie na ikonę funkcji <HELP> lub też naciśnięcie przycisku <F12>, można korzystać z podpowiedzi kontekstowej online typu HELP dotyczącej danego pola wprowadzania. Wyłączenie maszyny Wybrać z menu poleceń File > Machine > Shut down, jeśli chcemy opuścić aktualną konfigurację maszyny. Powracamy do listy maszyn dostępnych w SinuTrain. Ponowne uruchomienie maszyny Wybrać z menu poleceń File > Machine > Restart, w przypadku konieczności ponownego uruchomienie aktualnej konfiguracji maszyny np. po zmianie danych maszynowych. Maszyna zostanie zamknięta i ponownie uruchomiona. 6SL3097-0AG20-0NP0, 07/

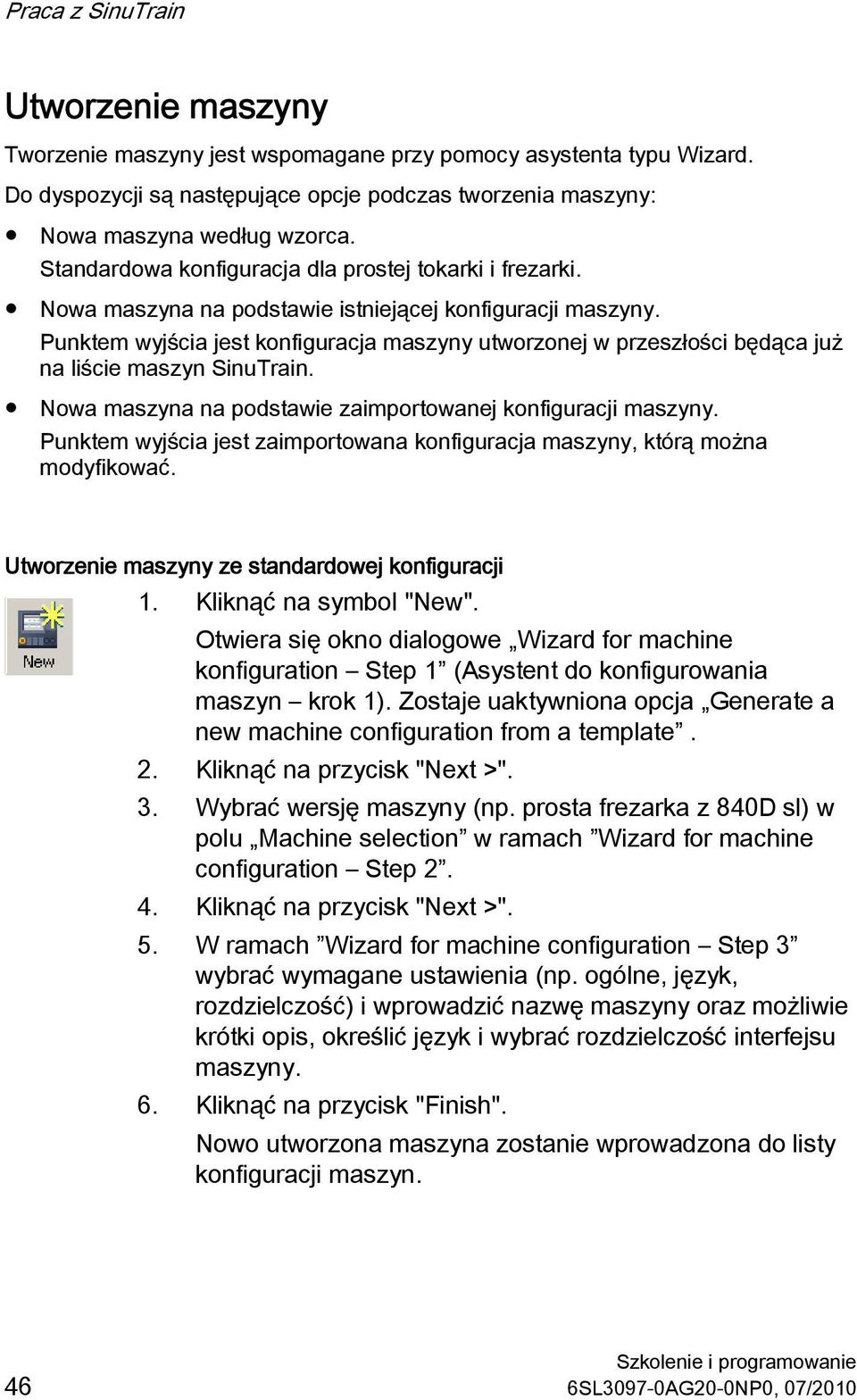

16 Praca z SinuTrain Utworzenie maszyny Tworzenie maszyny jest wspomagane przy pomocy asystenta typu Wizard. Do dyspozycji są następujące opcje podczas tworzenia maszyny: Nowa maszyna według wzorca. Standardowa konfiguracja dla prostej tokarki i frezarki. Nowa maszyna na podstawie istniejącej konfiguracji maszyny. Punktem wyjścia jest konfiguracja maszyny utworzonej w przeszłości będąca już na liście maszyn SinuTrain. Nowa maszyna na podstawie zaimportowanej konfiguracji maszyny. Punktem wyjścia jest zaimportowana konfiguracja maszyny, którą można modyfikować. Utworzenie maszyny ze standardowej konfiguracji 1. Kliknąć na symbol "New". Otwiera się okno dialogowe Wizard for machine konfiguration Step 1 (Asystent do konfigurowania maszyn krok 1). Zostaje uaktywniona opcja Generate a new machine configuration from a template. 2. Kliknąć na przycisk "Next >". 3. Wybrać wersję maszyny (np. prosta frezarka z 840D sl) w polu Machine selection w ramach Wizard for machine configuration Step Kliknąć na przycisk "Next >". 5. W ramach Wizard for machine configuration Step 3 wybrać wymagane ustawienia (np. ogólne, język, rozdzielczość) i wprowadzić nazwę maszyny oraz możliwie krótki opis, określić język i wybrać rozdzielczość interfejsu maszyny. 6. Kliknąć na przycisk "Finish". Nowo utworzona maszyna zostanie wprowadzona do listy konfiguracji maszyn. 46 6SL3097-0AG20-0NP0, 07/2010

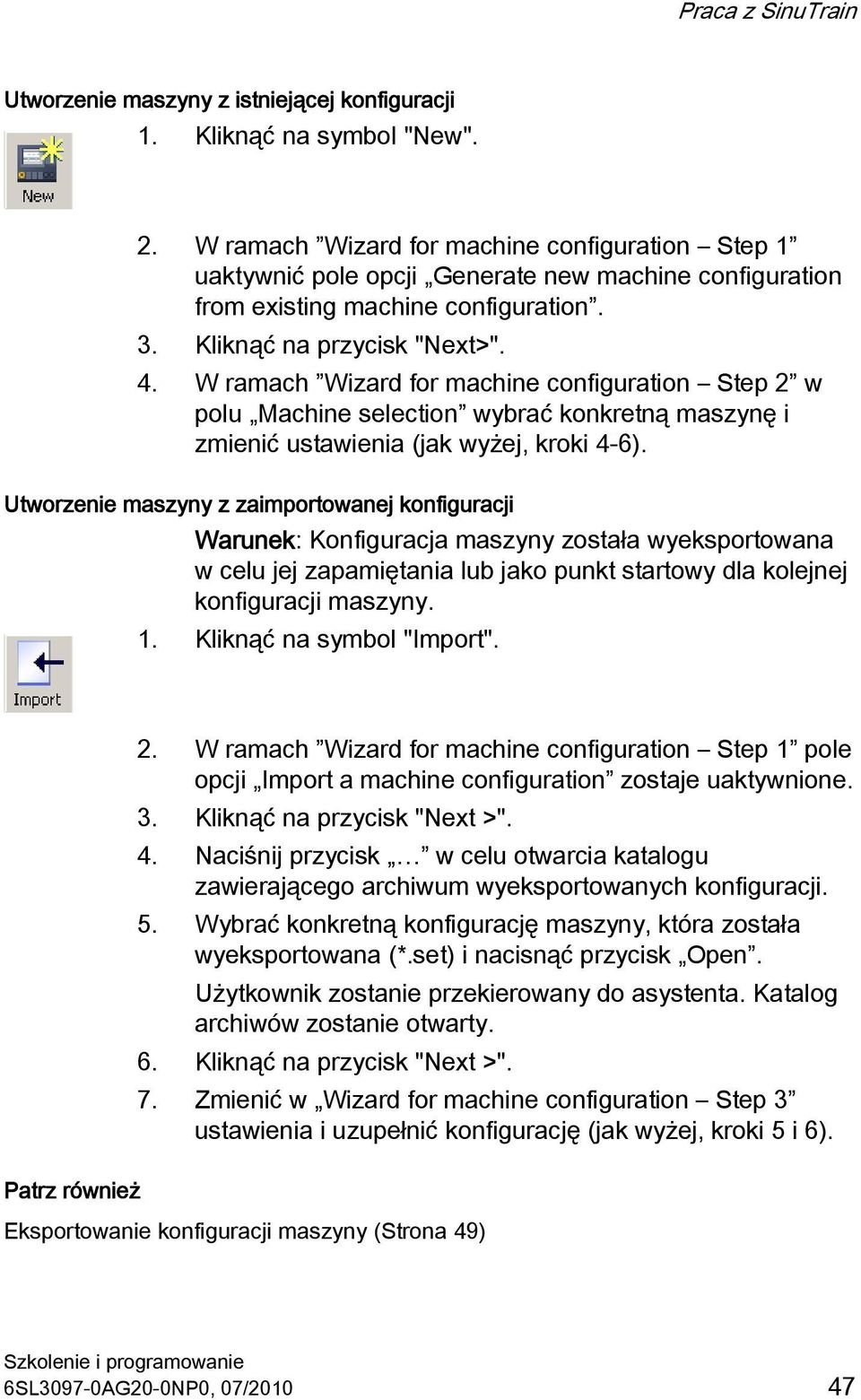

17 Praca z SinuTrain Utworzenie maszyny z istniejącej konfiguracji 1. Kliknąć na symbol "New". 2. W ramach Wizard for machine configuration Step 1 uaktywnić pole opcji Generate new machine configuration from existing machine configuration. 3. Kliknąć na przycisk "Next>". 4. W ramach Wizard for machine configuration Step 2 w polu Machine selection wybrać konkretną maszynę i zmienić ustawienia (jak wyżej, kroki 4-6). Utworzenie maszyny z zaimportowanej konfiguracji Warunek: Konfiguracja maszyny została wyeksportowana w celu jej zapamiętania lub jako punkt startowy dla kolejnej konfiguracji maszyny. 1. Kliknąć na symbol "Import". 2. W ramach Wizard for machine configuration Step 1 pole opcji Import a machine configuration zostaje uaktywnione. 3. Kliknąć na przycisk "Next >". 4. Naciśnij przycisk w celu otwarcia katalogu zawierającego archiwum wyeksportowanych konfiguracji. 5. Wybrać konkretną konfigurację maszyny, która została wyeksportowana (*.set) i nacisnąć przycisk Open. Użytkownik zostanie przekierowany do asystenta. Katalog archiwów zostanie otwarty. 6. Kliknąć na przycisk "Next >". 7. Zmienić w Wizard for machine configuration Step 3 ustawienia i uzupełnić konfigurację (jak wyżej, kroki 5 i 6). Patrz również Eksportowanie konfiguracji maszyny (Strona 49) 6SL3097-0AG20-0NP0, 07/

18 Praca z SinuTrain Kasowanie maszyny Jeśli dana konfiguracja maszyny nie jest już przydatna można ją wykasować z listy maszyn SinuTrain. Sposób postępowania 1. Wybrać pozycję, która ma zostać skasowana z listy wyboru. 2. Kliknąć na symbol "Delete". 3. Potwierdzić komunikat informujący o możliwości utraty danych poprzez naciśnięcie OK. a następnie kliknąć na odpowiednie okno dialogowe z napisem Yes aby wykasować maszynę. Wskazówka: Istnieje możliwość zablokowania wyświetlania okna informującego o możliwości utraty danych w kolejnych operacjach kasowania. W tym celu należy aktywować okno Do not display this note again. UWAGA Maszyna w SinuTrain z danymi użytkownika Przy kasowaniu maszyny wszystkie dane użytkownika (np. programy NC, przesunięcia punktu zerowego, itp.) zostaną utracone. Danych związanych z wykasowaną maszyną nie można odzyskać 48 6SL3097-0AG20-0NP0, 07/2010

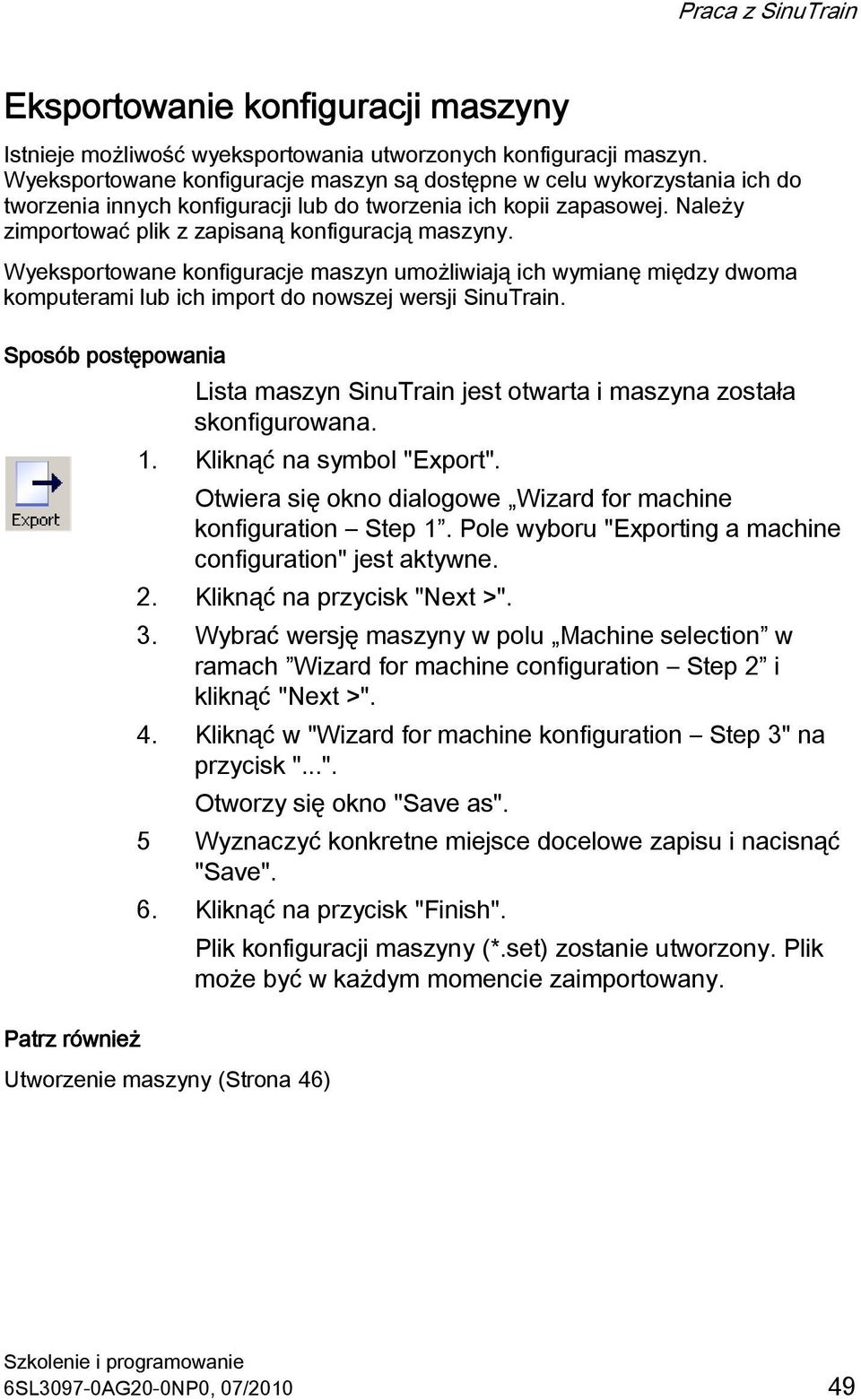

19 Praca z SinuTrain Eksportowanie konfiguracji maszyny Istnieje możliwość wyeksportowania utworzonych konfiguracji maszyn. Wyeksportowane konfiguracje maszyn są dostępne w celu wykorzystania ich do tworzenia innych konfiguracji lub do tworzenia ich kopii zapasowej. Należy zimportować plik z zapisaną konfiguracją maszyny. Wyeksportowane konfiguracje maszyn umożliwiają ich wymianę między dwoma komputerami lub ich import do nowszej wersji SinuTrain. Sposób postępowania Lista maszyn SinuTrain jest otwarta i maszyna została skonfigurowana. 1. Kliknąć na symbol "Export". Otwiera się okno dialogowe Wizard for machine konfiguration Step 1. Pole wyboru "Exporting a machine configuration" jest aktywne. 2. Kliknąć na przycisk "Next >". 3. Wybrać wersję maszyny w polu Machine selection w ramach Wizard for machine configuration Step 2 i kliknąć "Next >". 4. Kliknąć w "Wizard for machine konfiguration Step 3" na przycisk "...". Otworzy się okno "Save as". 5 Wyznaczyć konkretne miejsce docelowe zapisu i nacisnąć "Save". 6. Kliknąć na przycisk "Finish". Plik konfiguracji maszyny (*.set) zostanie utworzony. Plik może być w każdym momencie zaimportowany. Patrz również Utworzenie maszyny (Strona 46) 6SL3097-0AG20-0NP0, 07/

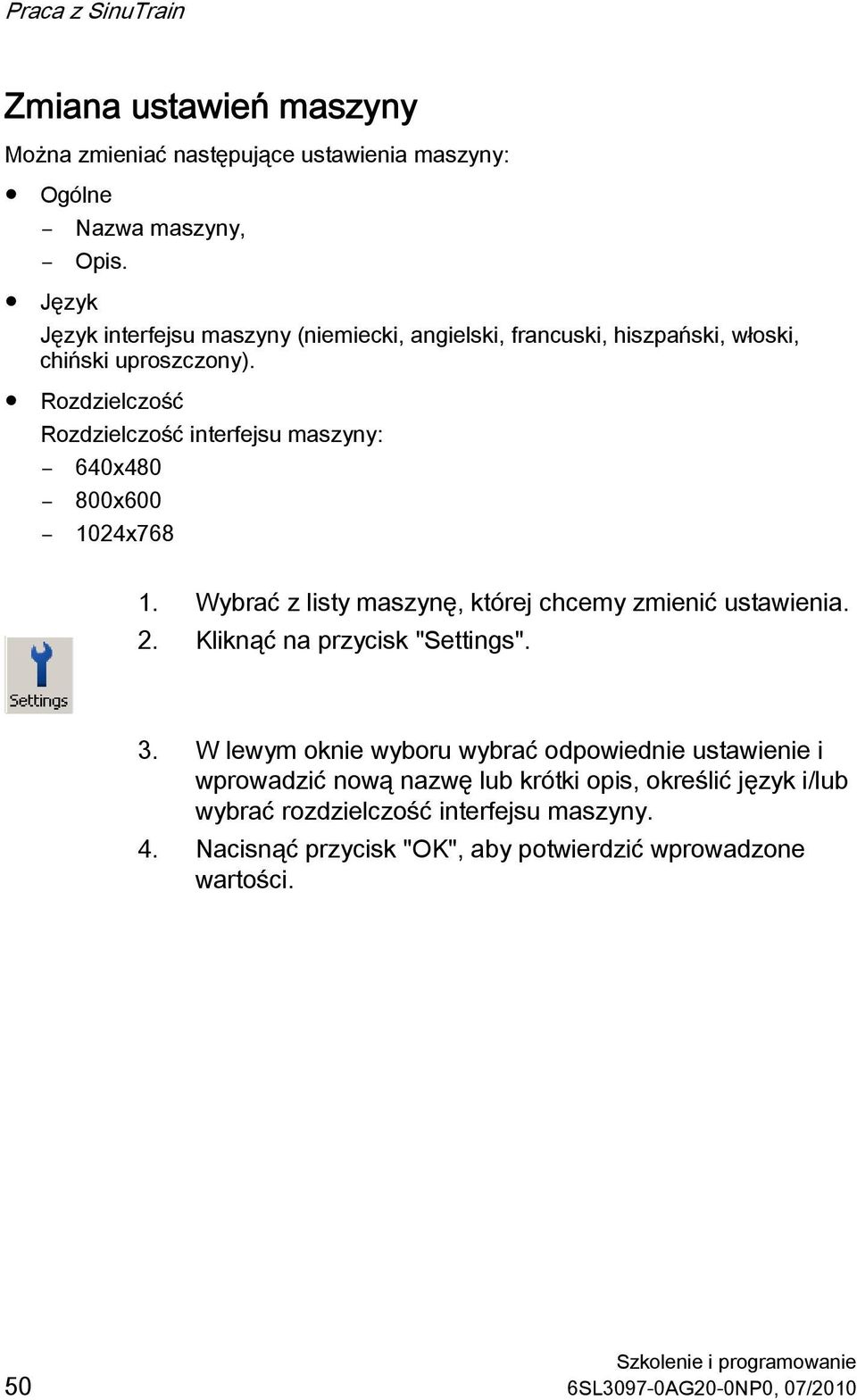

20 Praca z SinuTrain Zmiana ustawień maszyny Można zmieniać następujące ustawienia maszyny: Ogólne Nazwa maszyny, Opis. Język Język interfejsu maszyny (niemiecki, angielski, francuski, hiszpański, włoski, chiński uproszczony). Rozdzielczość Rozdzielczość interfejsu maszyny: 640x x x Wybrać z listy maszynę, której chcemy zmienić ustawienia. 2. Kliknąć na przycisk "Settings". 3. W lewym oknie wyboru wybrać odpowiednie ustawienie i wprowadzić nową nazwę lub krótki opis, określić język i/lub wybrać rozdzielczość interfejsu maszyny. 4. Nacisnąć przycisk "OK", aby potwierdzić wprowadzone wartości. 50 6SL3097-0AG20-0NP0, 07/2010

21 Praca z SinuTrain Drukowanie programu W SinuTrain istnieje możliwość bezpośredniego wydruku z interfejsu operatora SINUMERIK Operate zawartości plików tekstowych (np: programów NC) za pomocą drukarki lokalnej lub sieciowej. Ustawienia strony W oknie "Page setup" można skonfigurować i zapisać układ graficzny strony. Ustawienia Efekt Marginesy (mm) Lewy: Górny: Prawy: Dolny: Definiuje się marginesy strony do wydruku. Określa się odstęp między górnym, dolnym, prawym i lewym marginesem strony oraz margines poszczególnych wierszy w mm. Obszar wydruku Wszystko Wiersze Od: do: Obszar wybrany Ustala się zakres wydruku programu. Zaznaczyć, jeśli cały program NC ma zostać wydrukowany. Ustala się wiersze z programu NC, które mają zostać wydrukowane. Zaznaczyć, jeśli zaznaczone w edytorze części programu NC mają zostać wydrukowane. Bloki otwarte Drukowanie cykli jako G-Code Zaznaczyć, jeśli przy korzystaniu z programu bloków, poszczególne sekwencje programu w blokach mają zostać również wydrukowane. Zaznaczyć, jeśli sekwencje programów (ShopMill/ShopTurn) mają zostać wydrukowane jako G-Code. Programy, które można drukować Program G-Code, Sekwencja programu w ShopMill / ShopTurn wraz z G-Code. 6SL3097-0AG20-0NP0, 07/

22 Praca z SinuTrain Sposób postępowania 1. Wybrać z katalogu Program Manager, program który ma być wydrukowany. 2. Ustawić kursor na programie i nacisnąć przycisk programowy "Open". Program otwiera się w edytorze. 3. Wybrać z menu poleceń File > Page setup. 4. Wprowadzić w oknie "Page setup" wielkości marginesów strony, określić obszar wydruku i formę prezentacji programu i nacisnąć przycisk OK, aby potwierdzić wprowadzone wartości. 6. Wybrać z menu poleceń File > Print. Otworzy się okno dialogowe "Print" z aktywną drukarką (drukarka lokalna lub sieciowa). 7. Nacisnąć przycisk "Print". Program, określona liczba wierszy lub zaznaczony obszar programu zostaną wydrukowane zgodnie z ustawionym obszarem wydruku. 52 6SL3097-0AG20-0NP0, 07/2010

23 Dodatkowa dokumentacja Dodatkowa dokumentacja Instrukcje obsługi i instrukcje szkoleniowe W trakcie użytkowania SinuTrain, poprzez kliknięcie na ikonę funkcji HELP, można skorzystać z podpowiedzi kontekstowej online SINUMERIK Operate. Dodatkowo dostępne są uzupełniające i rozszerzone instrukcje obsługi i instrukcje szkoleniowe w 6 językach (niemiecki, angielski, francuski, włoski, hiszpański, chinski uproszczony). Wskazówka Jeśli dokumentacja nie istnieje w danym języku obcym, zawsze dostępna jest wersja w języku angielskim. Instrukcje obsługi i instrukcje szkoleniowe Łatwiejsze toczenie dzięki ShopMill Podstawy frezowania Obsługa programu Instrukcja programowania i obróbki krok po kroku z różnymi przykładami Łatwiejsze toczenie dzięki ShopTurn Podstawy toczenia Obsługa programu Instrukcja programowania i obróbki krok po kroku z różnymi przykładami Frezowanie Szczegółowa instrukcja obsługi SINUMERIK Operate dla SINUMERIK 840D sl wersja frezarkowa, Toczenie Szczegółowa instrukcja obsługi SINUMERIK Operate dla SINUMERIK 840D sl wersja tokarkowa, Maszyna uniwersalna Szczegółowa instrukcja obsługi SINUMERIK Operate dla SINUMERIK 840D sl maszyna uniwersalna (bez opisów cykli). Funkcje podstawowe Szczegółowa instrukcja opisu funkcji z opisem podstawowych funkcji w SINUMERIK 6SL3097-0AG20-0NP0, 07/

24 Dodatkowa dokumentacja Programowanie w G-Code Szczegółowa instrukcja programowania z opisem wszystkich parametrów CAD-Reader Obsługa programu Instrukcja na podstawie przykładów 54 6SL3097-0AG20-0NP0, 07/2010

25 Aneks Aneks Menu poleceń Do obsługi SinuTrain dostępne są następujące polecenia menu. Menu Menu poleceń Funkcja Plik Maszyna Uruchomienie Wybrana z listy maszyn konfiguracja maszyny zostanie uruchomiona. Wyłączenie Wyłączona zostanie maszyna w SinuTrain. Lista maszyn SinuTrain pozostanie otwarta. Ponowne uruchomienie Ustawienia strony... Drukowanie Zamknięcie Maszyna w SinuTrain zostanie ponownie uruchomiona. Otworzy się okno "Page setup". Określone zostaną marginesy strony, obszar wydruku i forma prezentacji programu NC. Programy są drukowane z edytora SINUMERIK Operate zgodnie z ustawieniami w "Page setup". Zamknięcie SinuTrain SINUMERIK Operate. Widok Pełny ekran Wybór między widokiem pełnego ekranu a widokiem w oknach. Dodatki Ustawienia... Język Istnieje możliwość zmiany języka interfejsu SinuTrain. Wskazówki Włącza i wyłącza wskazówki/informacje w SinuTrain SINUMERIK Operate (np. informacja dotycząca utraty danych podczas usuwania maszyny w SinuTrain). 6SL3097-0AG20-0NP0, 07/

26 Aneks Menu Menu poleceń Funkcja Pomoc Tematy pomocy Info... Przegląd symboli Otwiera okno pomocy online SinuTrain SINUMERIK Operate. Otwiera okno informacyjne "About SinuTrain SINUMERIK Operate". Tutaj można sprawdzić wersje produktu. Dostępne są następujące symbole na liście funkcji w SinuTrain do szybkiego wyboru najważniejszych funkcji. Symbole na liście funkcji Symbol Znaczenie Start Uruchomienie wybranej z listy maszyny. Import Otwiera się okno asystenta do konfiguracji maszyny, za pomocą którego importuje się utworzoną konfiguracje. Export Otwiera się okno asystenta do konfiguracji maszyny, za pomocą którego eksportuje się utworzoną konfiguracje. New Otwiera się asystent do konfiguracji maszyny. Delete Kasuje wybraną konfiguracje maszyny. Settings Otwiera się okno "Settings", gdzie można zmienić nazwę, język i rozdzielczość interfejsu SINUMERIK Operate. 56 6SL3097-0AG20-0NP0, 07/2010

27 Aneks Symbol Znaczenie Obsługa za pomocą standardowej klawiatury PC Do obsługi SinuTrain SINUMERIK Operate dostępne są następujące przyciski i kombinacje przycisków. Klawiatura PC Funkcja <F1>... <F8> Poziome przyciski programowe 1-8 Shift + <F1>... <F8> Pionowe przyciski programowe 1-8 <F9> Shift + <F9> <F10> Shift + <F10> <F11> <F12> <Page > <Page > <Enter> 6SL3097-0AG20-0NP0, 07/

28 Aneks Klawiatura PC <Insert> Funkcja Numerical block <5> <Esc> <Strg> + <Alt> + <Shift> + <1> <Strg> + <Alt> + <Shift> + <2> Tylko na klawiaturze szkoleniowej <Strg> + <Alt> + <Shift> + <3> <Strg> + <Alt> + <Shift> + <4> <Strg> + <Alt> + <Shift> + <5> <Strg> + <Alt> + <Shift> + <6> <Strg> + <Alt> + <Shift> + <7> <Strg> + <Alt> + <Shift> + <8> 58 6SL3097-0AG20-0NP0, 07/2010

29 Aneks Obsługa klawiatury szkoleniowej na USB Klawiatura SinuTrain jest przystosowana do obsługi systemu SinuTrain. Ułatwia obsługę oprogramowania SinuTrain i odwzorowuje rzeczywistą klawiaturę sterowania. Wskazówki: Klawiaturę podłącza się za pomocą kabla USB do interfejsu USB. Klawiatura może być używana w tym samym czasie co klawiatura PC i mysz. Do obsługi wszystkich przycisków klawiatury SinuTrain niezbędna jest zainstalowana czcionka angielska na PC. Przycisk NUM-Lock musi być wyłączony. W przeciwnym razie nie będą funkcjonowały niektóre przyciski na klawiaturze szkoleniowej. Wskazówka Klawiatury SinuTrain nie należy podłączać do sterowania SINUMERIK! Siemens AG Industry Sector Postfach NÜRNBERG 6SL3097-0AG20-0NP0, 07/
