Instrukcja pielęgnacji ESTETICA E80. Zawsze po bezpiecznej stronie.

Transkrypt

1 Instrukcja pielęgnacji ESTETICA E80 Zawsze po bezpiecznej stronie.

2 Dystrybucja: KaVo Dental GmbH Bismarckring 39 D Biberach Tel. +49 (0) Faks +49 (0) Producent: Kaltenbach & Voigt GmbH Bismarckring 39 D Biberach

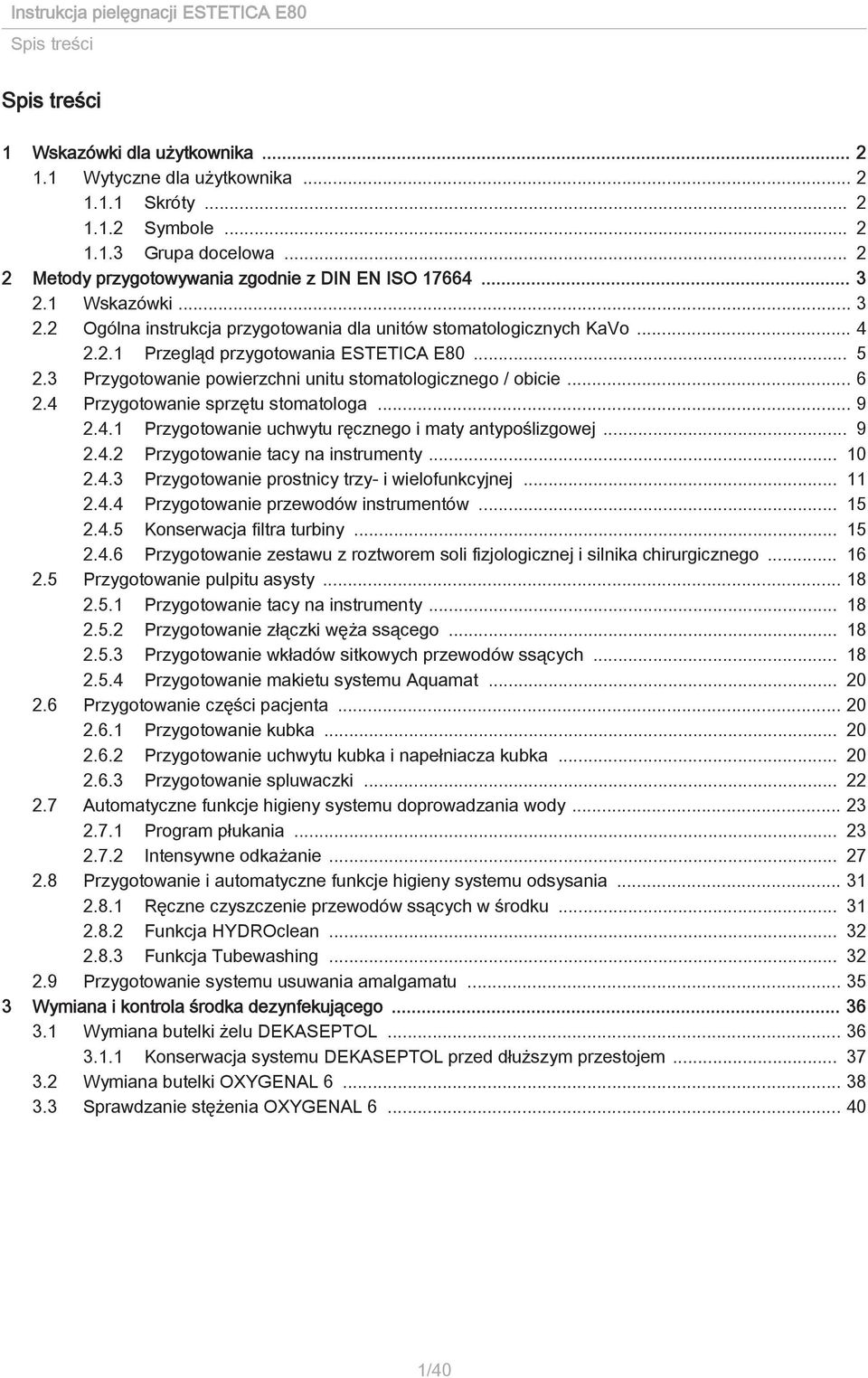

3 Spis treści Spis treści 1 dla użytkownika Wytyczne dla użytkownika Skróty Symbole Grupa docelowa Metody przygotowywania zgodnie z DIN EN ISO Ogólna instrukcja przygotowania dla unitów stomatologicznych KaVo Przegląd przygotowania ESTETICA E Przygotowanie powierzchni unitu stomatologicznego / obicie Przygotowanie sprzętu stomatologa Przygotowanie uchwytu ręcznego i maty antypoślizgowej Przygotowanie tacy na instrumenty Przygotowanie prostnicy trzy- i wielofunkcyjnej Przygotowanie przewodów instrumentów Konserwacja filtra turbiny Przygotowanie zestawu z roztworem soli fizjologicznej i silnika chirurgicznego Przygotowanie pulpitu asysty Przygotowanie tacy na instrumenty Przygotowanie złączki węża ssącego Przygotowanie wkładów sitkowych przewodów ssących Przygotowanie makietu systemu Aquamat Przygotowanie części pacjenta Przygotowanie kubka Przygotowanie uchwytu kubka i napełniacza kubka Przygotowanie spluwaczki Automatyczne funkcje higieny systemu doprowadzania wody Program płukania Intensywne odkażanie Przygotowanie i automatyczne funkcje higieny systemu odsysania Ręczne czyszczenie przewodów ssących w środku Funkcja HYDROclean Funkcja Tubewashing Przygotowanie systemu usuwania amalgamatu Wymiana i kontrola środka dezynfekującego Wymiana butelki żelu DEKASEPTOL Konserwacja systemu DEKASEPTOL przed dłuższym przestojem Wymiana butelki OXYGENAL Sprawdzanie stężenia OXYGENAL /40

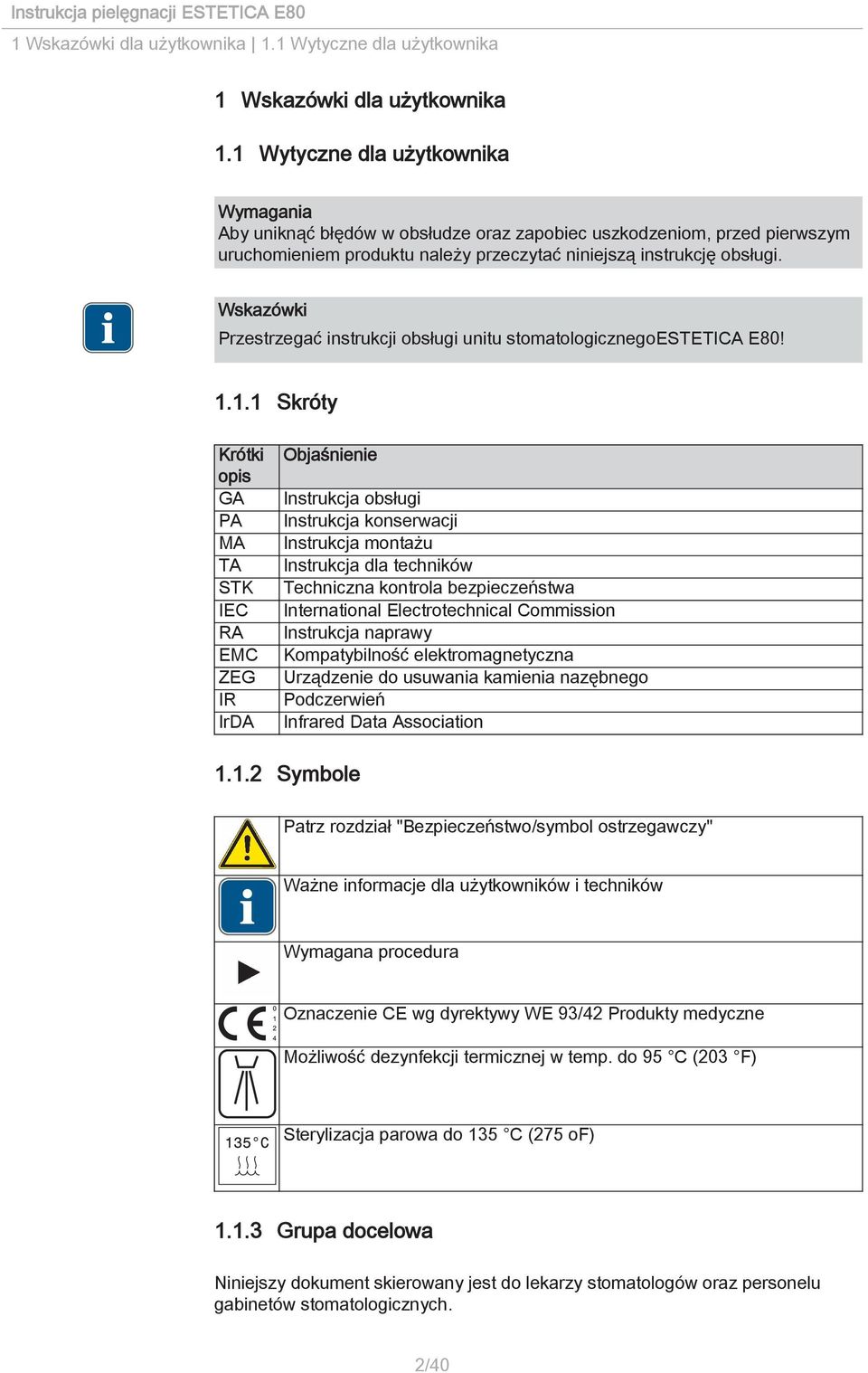

4 1 dla użytkownika 1.1 Wytyczne dla użytkownika 1 dla użytkownika 1.1 Wytyczne dla użytkownika Wymagania Aby uniknąć błędów w obsłudze oraz zapobiec uszkodzeniom, przed pierwszym uruchomieniem produktu należy przeczytać niniejszą instrukcję obsługi. Przestrzegać instrukcji obsługi unitu stomatologicznegoestetica E80! Skróty Krótki opis GA PA MA TA STK IEC RA EMC ZEG IR IrDA Objaśnienie Instrukcja obsługi Instrukcja konserwacji Instrukcja montażu Instrukcja dla techników Techniczna kontrola bezpieczeństwa International Electrotechnical Commission Instrukcja naprawy Kompatybilność elektromagnetyczna Urządzenie do usuwania kamienia nazębnego Podczerwień Infrared Data Association Symbole Patrz rozdział "Bezpieczeństwo/symbol ostrzegawczy" Ważne informacje dla użytkowników i techników Wymagana procedura Oznaczenie CE wg dyrektywy WE 93/42 Produkty medyczne Możliwość dezynfekcji termicznej w temp. do 95 C (203 F) Sterylizacja parowa do 135 C (275 of) Grupa docelowa Niniejszy dokument skierowany jest do lekarzy stomatologów oraz personelu gabinetów stomatologicznych. 2/40

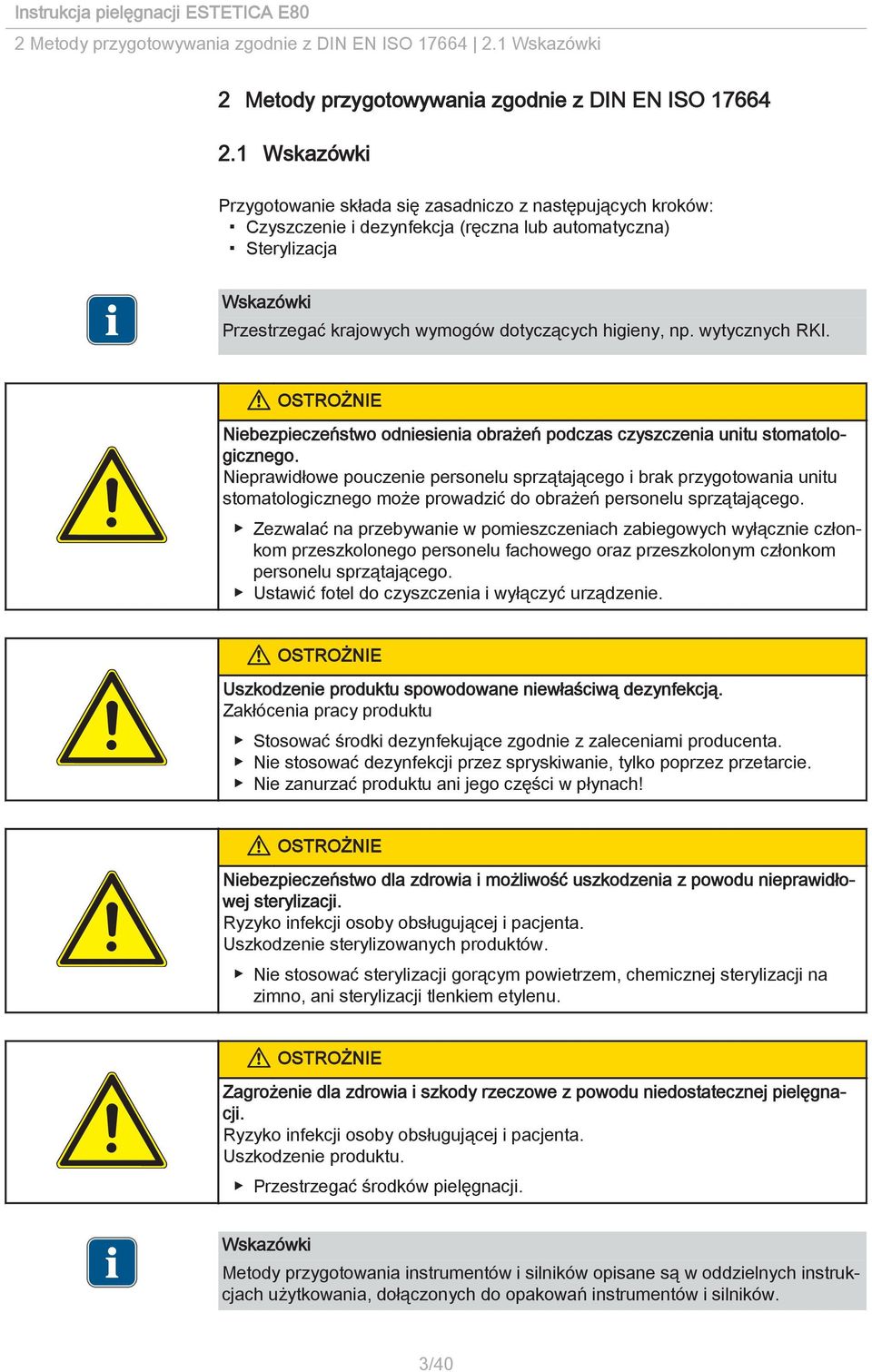

5 2 Metody przygotowywania zgodnie z DIN EN ISO Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie składa się zasadniczo z następujących kroków: Czyszczenie i dezynfekcja (ręczna lub automatyczna) Sterylizacja Przestrzegać krajowych wymogów dotyczących higieny, np. wytycznych RKI. Niebezpieczeństwo odniesienia obrażeń podczas czyszczenia unitu stomatologicznego. Nieprawidłowe pouczenie personelu sprzątającego i brak przygotowania unitu stomatologicznego może prowadzić do obrażeń personelu sprzątającego. Zezwalać na przebywanie w pomieszczeniach zabiegowych wyłącznie członkom przeszkolonego personelu fachowego oraz przeszkolonym członkom personelu sprzątającego. Ustawić fotel do czyszczenia i wyłączyć urządzenie. Uszkodzenie produktu spowodowane niewłaściwą dezynfekcją. Zakłócenia pracy produktu Stosować środki dezynfekujące zgodnie z zaleceniami producenta. Nie stosować dezynfekcji przez spryskiwanie, tylko poprzez przetarcie. Nie zanurzać produktu ani jego części w płynach! Niebezpieczeństwo dla zdrowia i możliwość uszkodzenia z powodu nieprawidłowej sterylizacji. Ryzyko infekcji osoby obsługującej i pacjenta. Uszkodzenie sterylizowanych produktów. Nie stosować sterylizacji gorącym powietrzem, chemicznej sterylizacji na zimno, ani sterylizacji tlenkiem etylenu. Zagrożenie dla zdrowia i szkody rzeczowe z powodu niedostatecznej pielęgnacji. Ryzyko infekcji osoby obsługującej i pacjenta. Uszkodzenie produktu. Przestrzegać środków pielęgnacji. Metody przygotowania instrumentów i silników opisane są w oddzielnych instrukcjach użytkowania, dołączonych do opakowań instrumentów i silników. 3/40

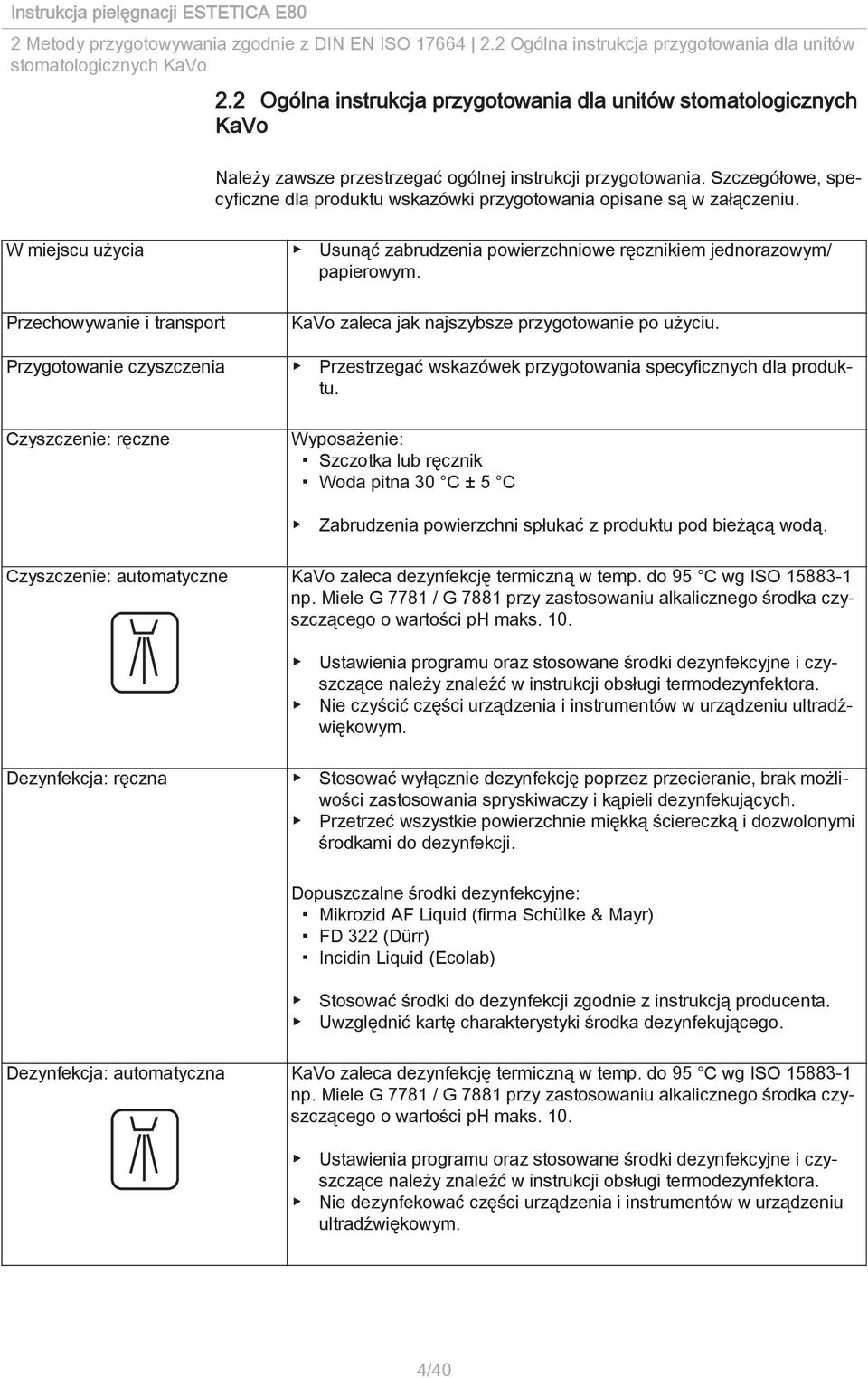

6 2 Metody przygotowywania zgodnie z DIN EN ISO Ogólna instrukcja przygotowania dla unitów stomatologicznych KaVo 2.2 Ogólna instrukcja przygotowania dla unitów stomatologicznych KaVo Należy zawsze przestrzegać ogólnej instrukcji przygotowania. Szczegółowe, specyficzne dla produktu wskazówki przygotowania opisane są w załączeniu. W miejscu użycia Usunąć zabrudzenia powierzchniowe ręcznikiem jednorazowym/ papierowym. Przechowywanie i transport KaVo zaleca jak najszybsze przygotowanie po użyciu. Przygotowanie czyszczenia Przestrzegać wskazówek przygotowania specyficznych dla produktu. Czyszczenie: ręczne Wyposażenie: Szczotka lub ręcznik Woda pitna 30 C ± 5 C Zabrudzenia powierzchni spłukać z produktu pod bieżącą wodą. Czyszczenie: automatyczne KaVo zaleca dezynfekcję termiczną w temp. do 95 C wg ISO np. Miele G 7781 / G 7881 przy zastosowaniu alkalicznego środka czyszczącego o wartości ph maks. 10. Ustawienia programu oraz stosowane środki dezynfekcyjne i czyszczące należy znaleźć w instrukcji obsługi termodezynfektora. Nie czyścić części urządzenia i instrumentów w urządzeniu ultradźwiękowym. Dezynfekcja: ręczna Stosować wyłącznie dezynfekcję poprzez przecieranie, brak możliwości zastosowania spryskiwaczy i kąpieli dezynfekujących. Przetrzeć wszystkie powierzchnie miękką ściereczką i dozwolonymi środkami do dezynfekcji. Dopuszczalne środki dezynfekcyjne: Mikrozid AF Liquid (firma Schülke & Mayr) FD 322 (Dürr) Incidin Liquid (Ecolab) Stosować środki do dezynfekcji zgodnie z instrukcją producenta. Uwzględnić kartę charakterystyki środka dezynfekującego. Dezynfekcja: automatyczna KaVo zaleca dezynfekcję termiczną w temp. do 95 C wg ISO np. Miele G 7781 / G 7881 przy zastosowaniu alkalicznego środka czyszczącego o wartości ph maks. 10. Ustawienia programu oraz stosowane środki dezynfekcyjne i czyszczące należy znaleźć w instrukcji obsługi termodezynfektora. Nie dezynfekować części urządzenia i instrumentów w urządzeniu ultradźwiękowym. 4/40

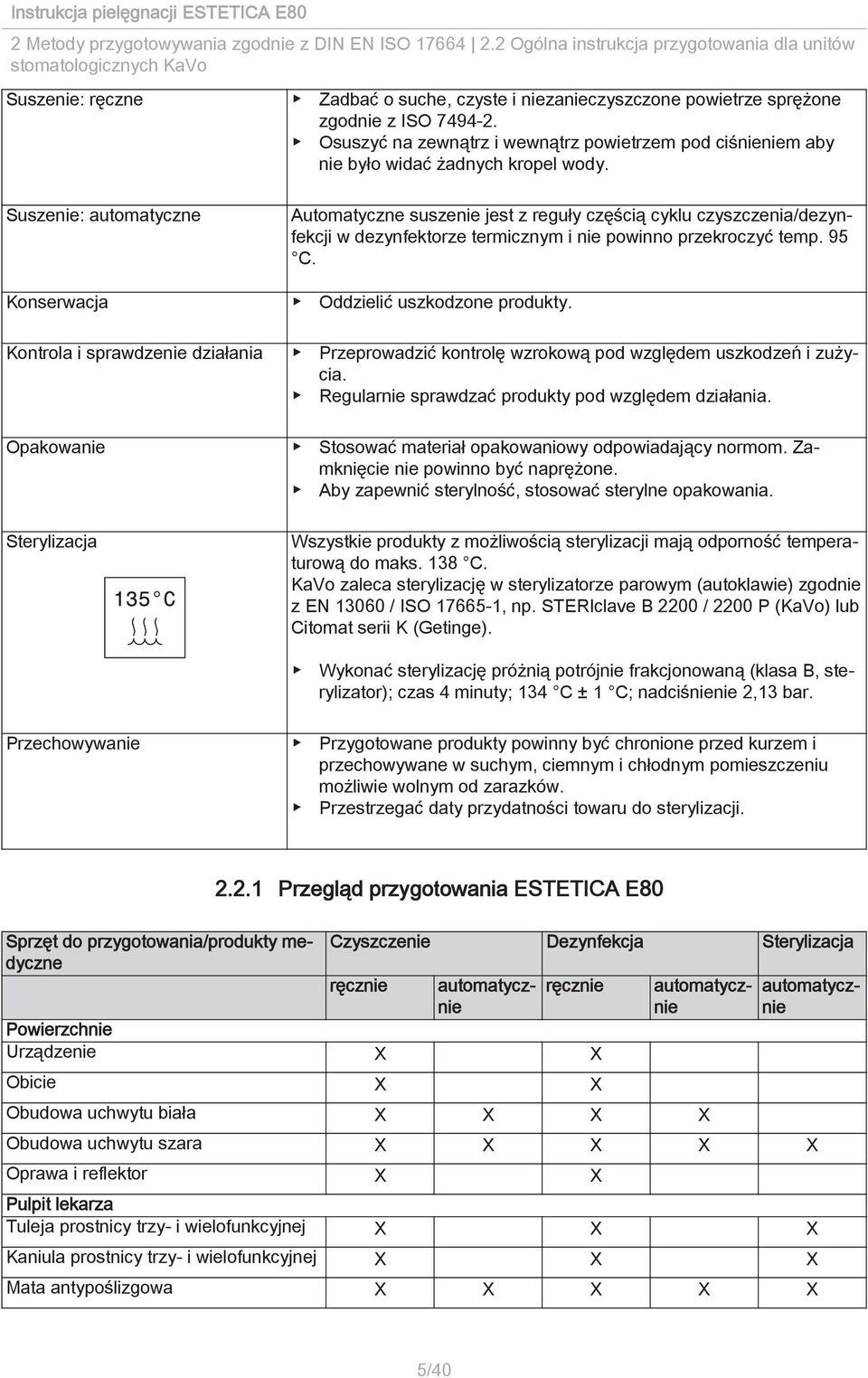

7 2 Metody przygotowywania zgodnie z DIN EN ISO Ogólna instrukcja przygotowania dla unitów stomatologicznych KaVo Suszenie: ręczne Zadbać o suche, czyste i niezanieczyszczone powietrze sprężone zgodnie z ISO Osuszyć na zewnątrz i wewnątrz powietrzem pod ciśnieniem aby nie było widać żadnych kropel wody. Suszenie: automatyczne Automatyczne suszenie jest z reguły częścią cyklu czyszczenia/dezynfekcji w dezynfektorze termicznym i nie powinno przekroczyć temp. 95 C. Konserwacja Oddzielić uszkodzone produkty. Kontrola i sprawdzenie działania Przeprowadzić kontrolę wzrokową pod względem uszkodzeń i zużycia. Regularnie sprawdzać produkty pod względem działania. Opakowanie Stosować materiał opakowaniowy odpowiadający normom. Zamknięcie nie powinno być naprężone. Aby zapewnić sterylność, stosować sterylne opakowania. Sterylizacja Wszystkie produkty z możliwością sterylizacji mają odporność temperaturową do maks. 138 C. KaVo zaleca sterylizację w sterylizatorze parowym (autoklawie) zgodnie z EN / ISO , np. STERIclave B 2200 / 2200 P (KaVo) lub Citomat serii K (Getinge). Wykonać sterylizację próżnią potrójnie frakcjonowaną (klasa B, sterylizator); czas 4 minuty; 134 C ± 1 C; nadciśnienie 2,13 bar. Przechowywanie Przygotowane produkty powinny być chronione przed kurzem i przechowywane w suchym, ciemnym i chłodnym pomieszczeniu możliwie wolnym od zarazków. Przestrzegać daty przydatności towaru do sterylizacji Przegląd przygotowania ESTETICA E80 Czyszczenie Dezynfekcja Sterylizacja ręcznie ręcznie Powierzchnie Urządzenie X X Obicie X X Obudowa uchwytu biała X X X X Sprzęt do przygotowania/produkty medyczne automatycznie automatycznie automatycznie Obudowa uchwytu szara X X X X X Oprawa i reflektor X X Pulpit lekarza Tuleja prostnicy trzy- i wielofunkcyjnej X X X Kaniula prostnicy trzy- i wielofunkcyjnej X X X Mata antypoślizgowa X X X X X 5/40

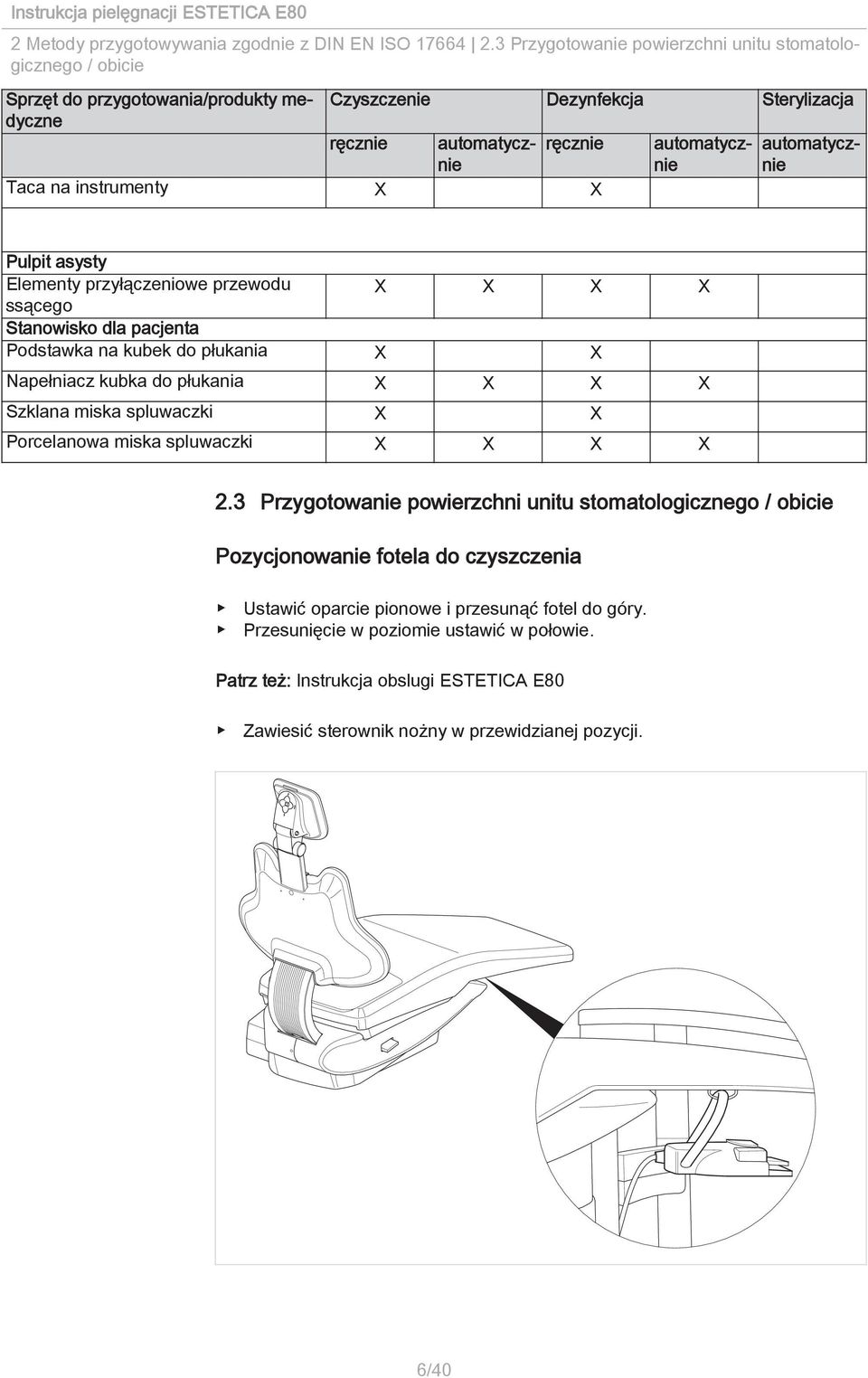

8 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie powierzchni unitu stomatologicznego / obicie Sprzęt do przygotowania/produkty medyczne Czyszczenie Dezynfekcja Sterylizacja ręcznie automatycznie ręcznie automatycznie automatycznie Taca na instrumenty X X Pulpit asysty Elementy przyłączeniowe przewodu X X X X ssącego Stanowisko dla pacjenta Podstawka na kubek do płukania X X Napełniacz kubka do płukania X X X X Szklana miska spluwaczki X X Porcelanowa miska spluwaczki X X X X 2.3 Przygotowanie powierzchni unitu stomatologicznego / obicie Pozycjonowanie fotela do czyszczenia Ustawić oparcie pionowe i przesunąć fotel do góry. Przesunięcie w poziomie ustawić w połowie. Patrz też: Instrukcja obslugi ESTETICA E80 Zawiesić sterownik nożny w przewidzianej pozycji. 6/40

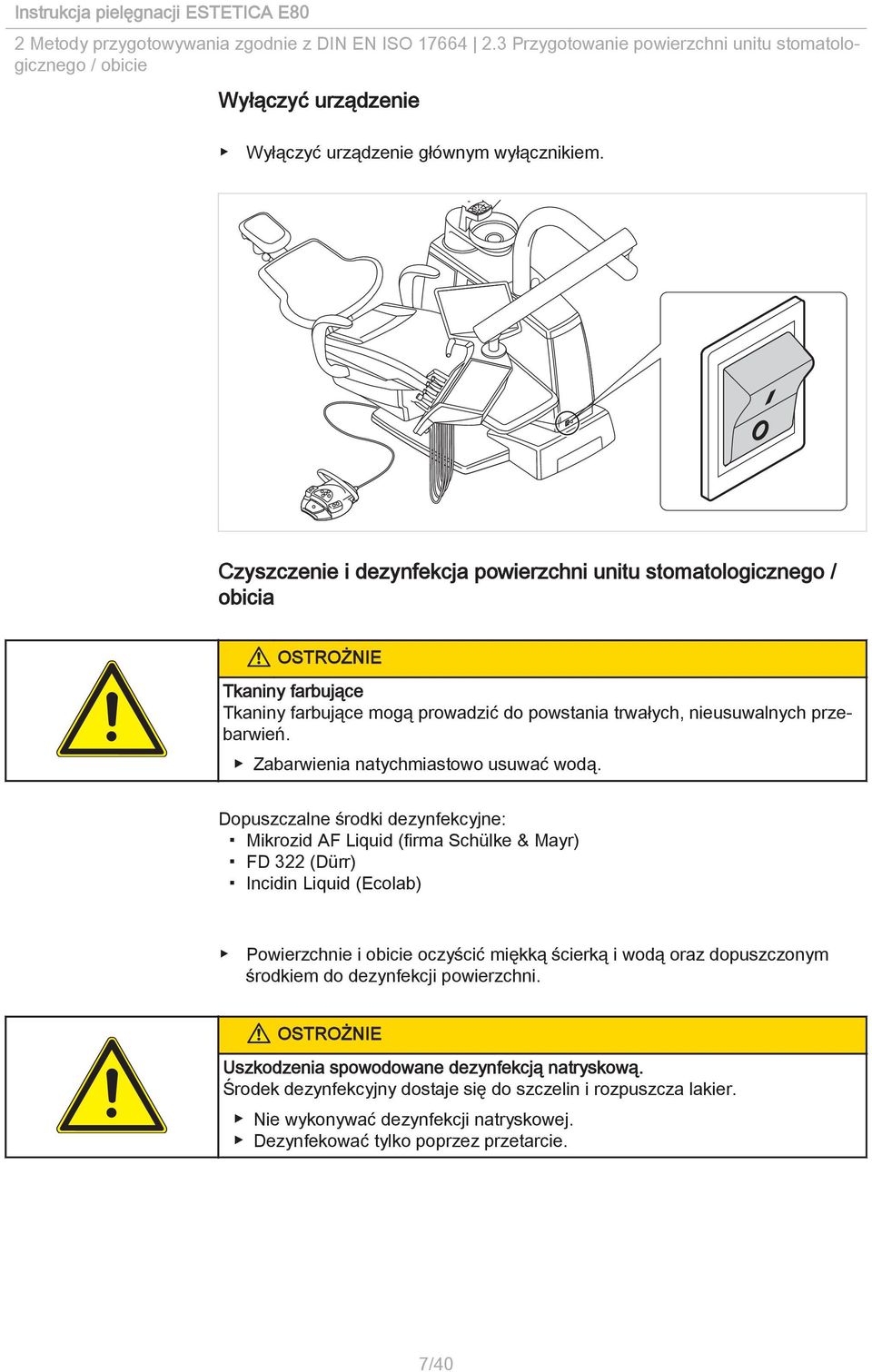

9 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie powierzchni unitu stomatologicznego / obicie Wyłączyć urządzenie Wyłączyć urządzenie głównym wyłącznikiem. Czyszczenie i dezynfekcja powierzchni unitu stomatologicznego / obicia Tkaniny farbujące Tkaniny farbujące mogą prowadzić do powstania trwałych, nieusuwalnych przebarwień. Zabarwienia natychmiastowo usuwać wodą. Dopuszczalne środki dezynfekcyjne: Mikrozid AF Liquid (firma Schülke & Mayr) FD 322 (Dürr) Incidin Liquid (Ecolab) Powierzchnie i obicie oczyścić miękką ścierką i wodą oraz dopuszczonym środkiem do dezynfekcji powierzchni. Uszkodzenia spowodowane dezynfekcją natryskową. Środek dezynfekcyjny dostaje się do szczelin i rozpuszcza lakier. Nie wykonywać dezynfekcji natryskowej. Dezynfekować tylko poprzez przetarcie. 7/40

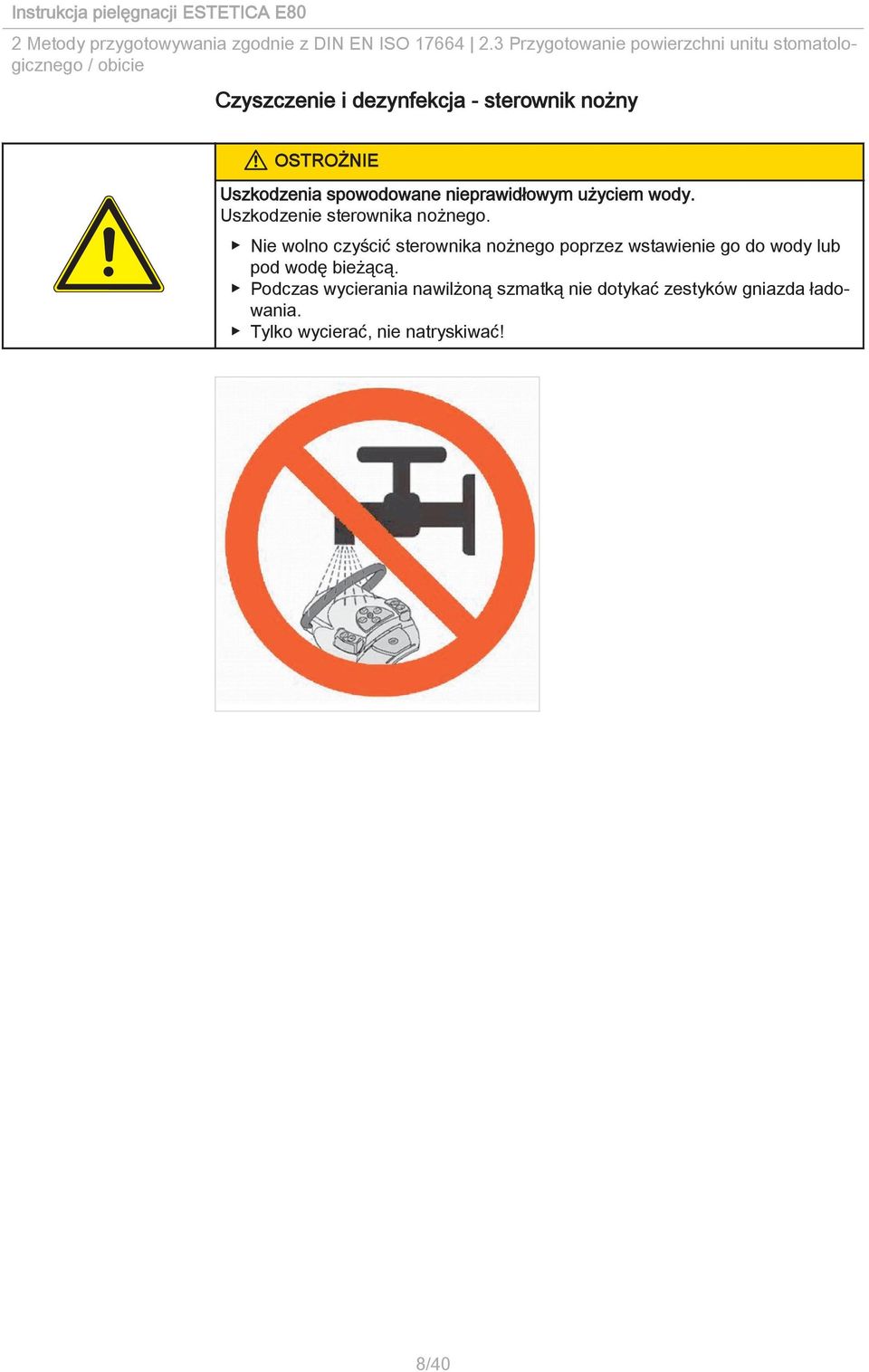

10 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie powierzchni unitu stomatologicznego / obicie Czyszczenie i dezynfekcja - sterownik nożny Uszkodzenia spowodowane nieprawidłowym użyciem wody. Uszkodzenie sterownika nożnego. Nie wolno czyścić sterownika nożnego poprzez wstawienie go do wody lub pod wodę bieżącą. Podczas wycierania nawilżoną szmatką nie dotykać zestyków gniazda ładowania. Tylko wycierać, nie natryskiwać! 8/40

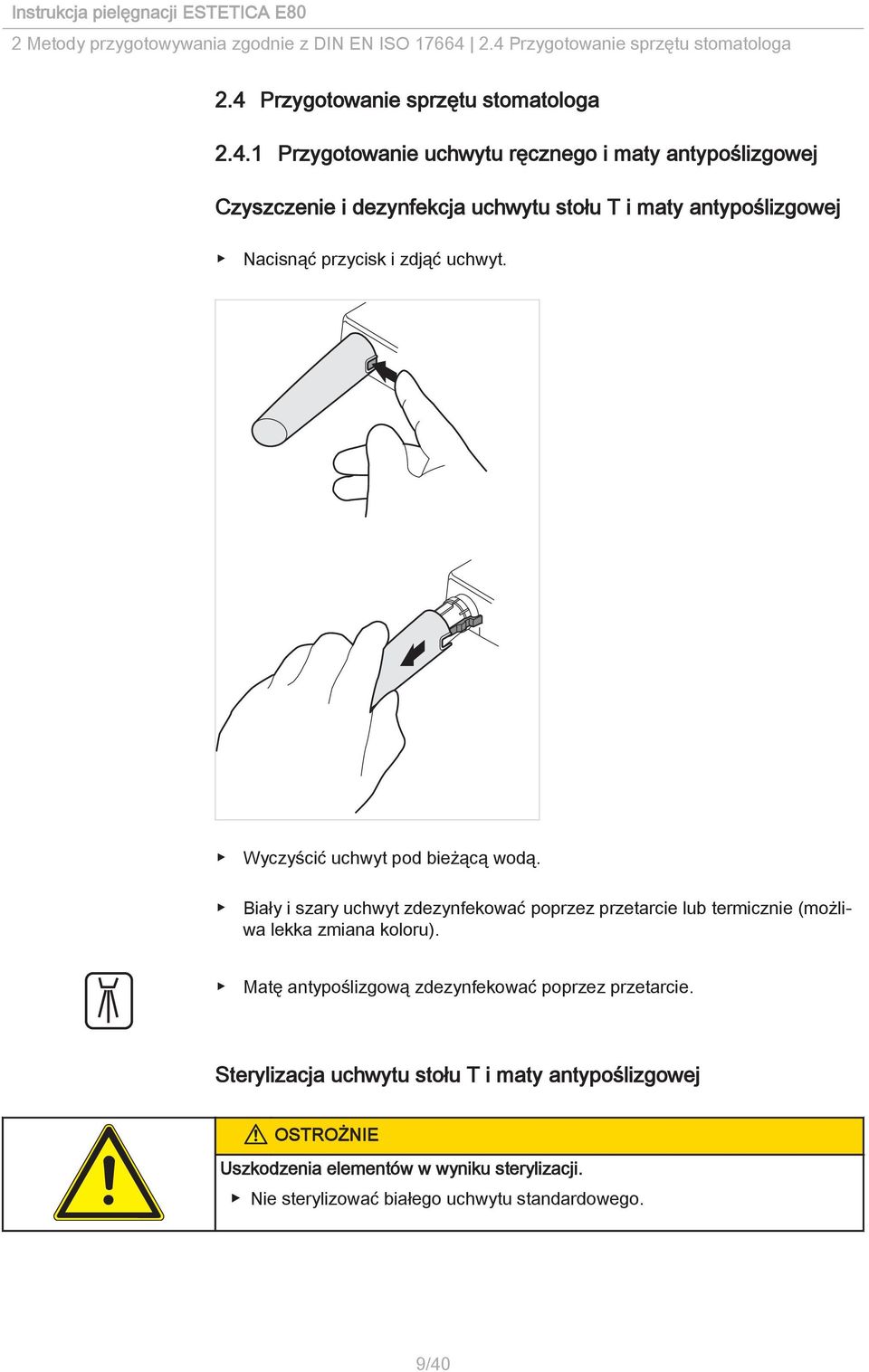

11 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie sprzętu stomatologa 2.4 Przygotowanie sprzętu stomatologa Przygotowanie uchwytu ręcznego i maty antypoślizgowej Czyszczenie i dezynfekcja uchwytu stołu T i maty antypoślizgowej Nacisnąć przycisk i zdjąć uchwyt. Wyczyścić uchwyt pod bieżącą wodą. Biały i szary uchwyt zdezynfekować poprzez przetarcie lub termicznie (możliwa lekka zmiana koloru). Matę antypoślizgową zdezynfekować poprzez przetarcie. Sterylizacja uchwytu stołu T i maty antypoślizgowej Uszkodzenia elementów w wyniku sterylizacji. Nie sterylizować białego uchwytu standardowego. 9/40

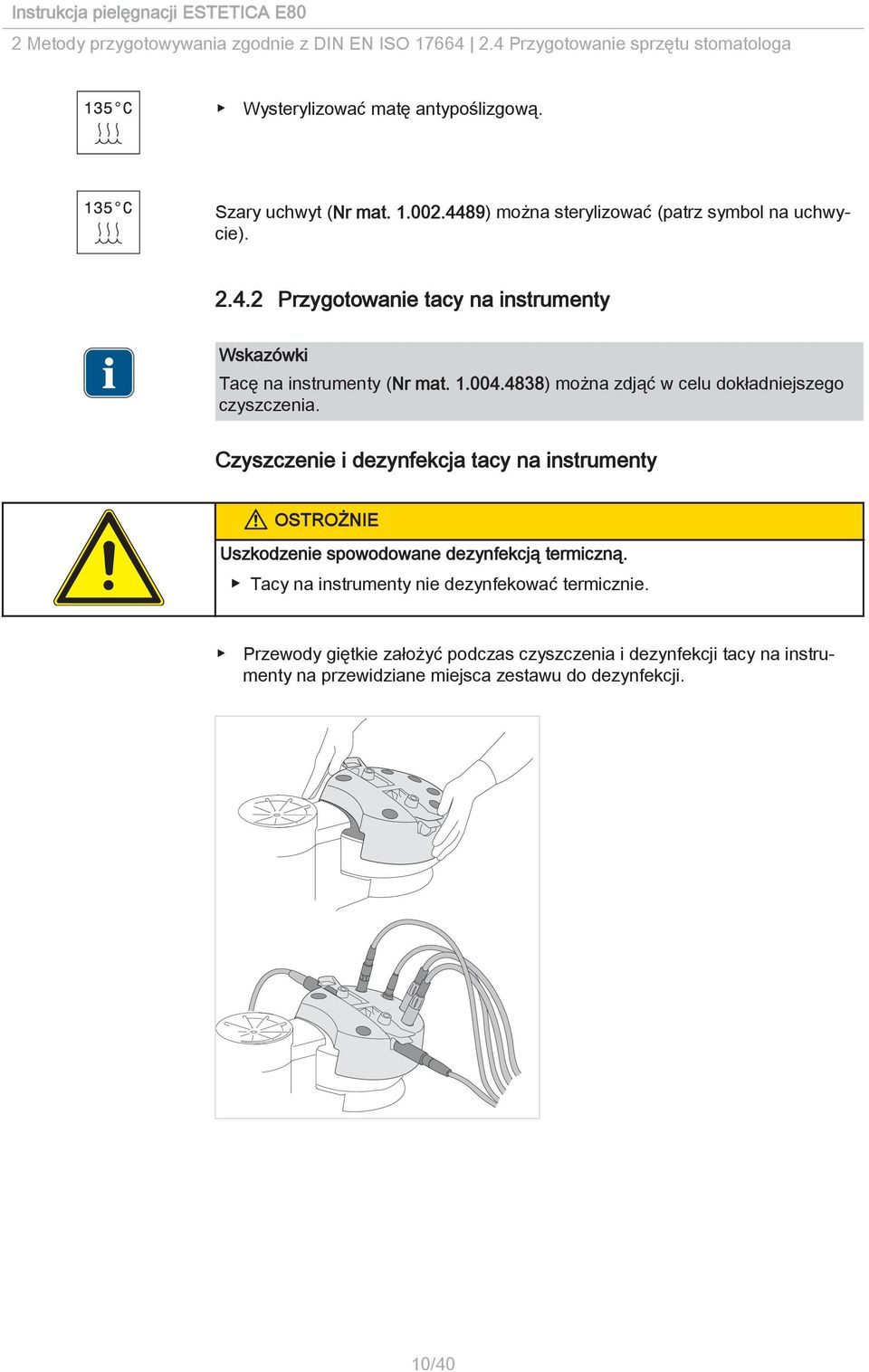

12 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie sprzętu stomatologa Wysterylizować matę antypoślizgową. Szary uchwyt (Nr mat ) można sterylizować (patrz symbol na uchwycie) Przygotowanie tacy na instrumenty Tacę na instrumenty (Nr mat ) można zdjąć w celu dokładniejszego czyszczenia. Czyszczenie i dezynfekcja tacy na instrumenty Uszkodzenie spowodowane dezynfekcją termiczną. Tacy na instrumenty nie dezynfekować termicznie. Przewody giętkie założyć podczas czyszczenia i dezynfekcji tacy na instrumenty na przewidziane miejsca zestawu do dezynfekcji. 10/40

13 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie sprzętu stomatologa Podnieść blokadę równomiernie na zewnątrz i ostrożnie zdjąć tacę na instrumenty. Wyczyścić tacę na instrumenty pod bieżącą wodą. Zdezynfekować tacę na instrumenty poprzez przetarcie. Sterylizacja tacy na instrumenty. Uszkodzenia elementów przez sterylizację. Nie sterylizować tacy na instrumenty Przygotowanie prostnicy trzy- i wielofunkcyjnej O-ringi tulei pokryć po sterylizacji smarem silikonowym (Nr mat ) lub środkiem KaVo Rota Spray 2 (Nr mat ). Po wymianie kaniuli przed początkiem zabiegu trzeba przedmuchać kanał powietrzny, aby zapewnić wypływ suchego powietrza podczas zabiegu. Czyszczenie prostnicy trzy- i wielofunkcyjnej Czyszczenie automatyczne Nie należy stosować. 11/40

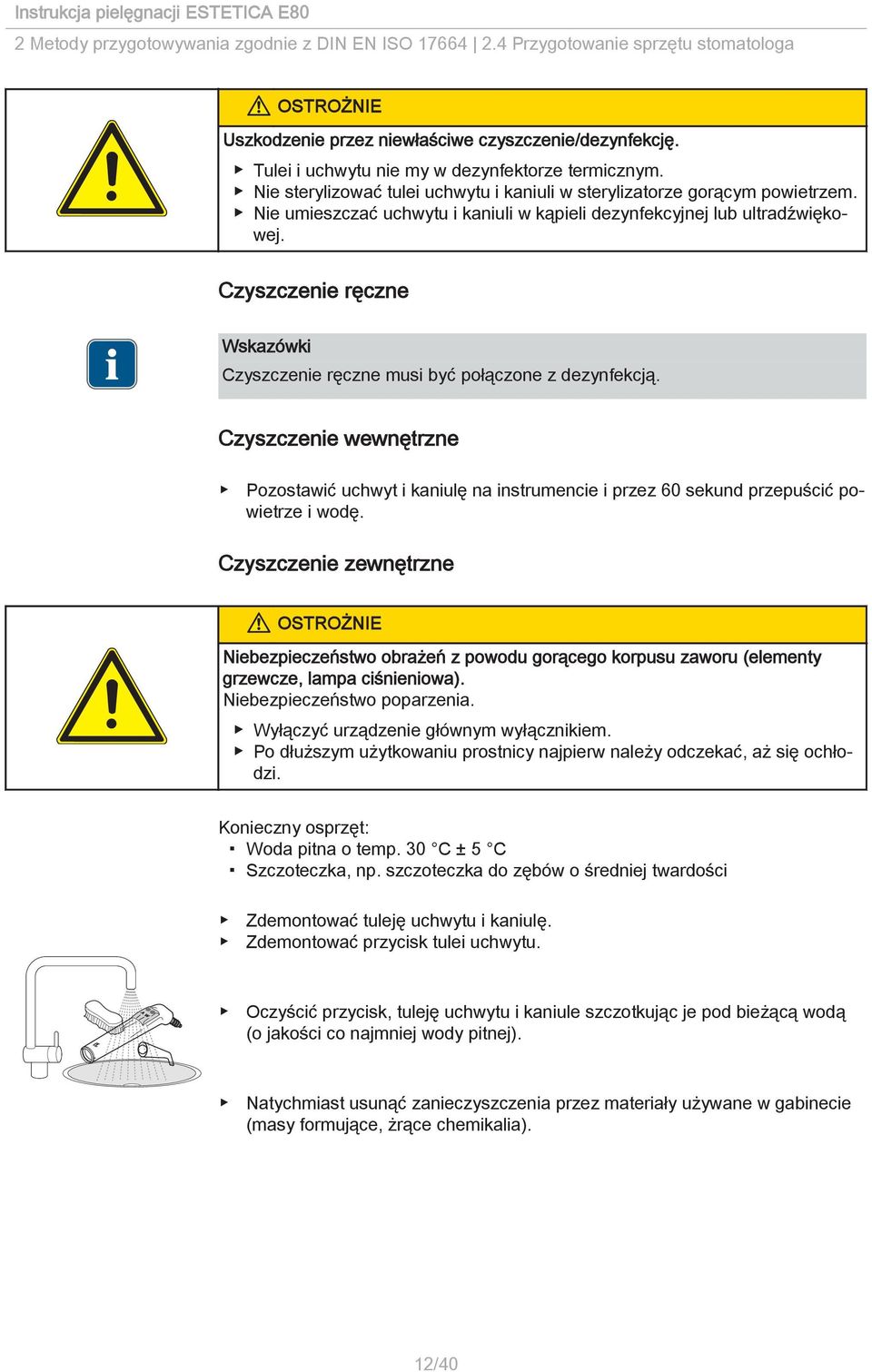

14 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie sprzętu stomatologa Uszkodzenie przez niewłaściwe czyszczenie/dezynfekcję. Tulei i uchwytu nie my w dezynfektorze termicznym. Nie sterylizować tulei uchwytu i kaniuli w sterylizatorze gorącym powietrzem. Nie umieszczać uchwytu i kaniuli w kąpieli dezynfekcyjnej lub ultradźwiękowej. Czyszczenie ręczne Czyszczenie ręczne musi być połączone z dezynfekcją. Czyszczenie wewnętrzne Pozostawić uchwyt i kaniulę na instrumencie i przez 60 sekund przepuścić powietrze i wodę. Czyszczenie zewnętrzne Niebezpieczeństwo obrażeń z powodu gorącego korpusu zaworu (elementy grzewcze, lampa ciśnieniowa). Niebezpieczeństwo poparzenia. Wyłączyć urządzenie głównym wyłącznikiem. Po dłuższym użytkowaniu prostnicy najpierw należy odczekać, aż się ochłodzi. Konieczny osprzęt: Woda pitna o temp. 30 C ± 5 C Szczoteczka, np. szczoteczka do zębów o średniej twardości Zdemontować tuleję uchwytu i kaniulę. Zdemontować przycisk tulei uchwytu. Oczyścić przycisk, tuleję uchwytu i kaniule szczotkując je pod bieżącą wodą (o jakości co najmniej wody pitnej). Natychmiast usunąć zanieczyszczenia przez materiały używane w gabinecie (masy formujące, żrące chemikalia). 12/40

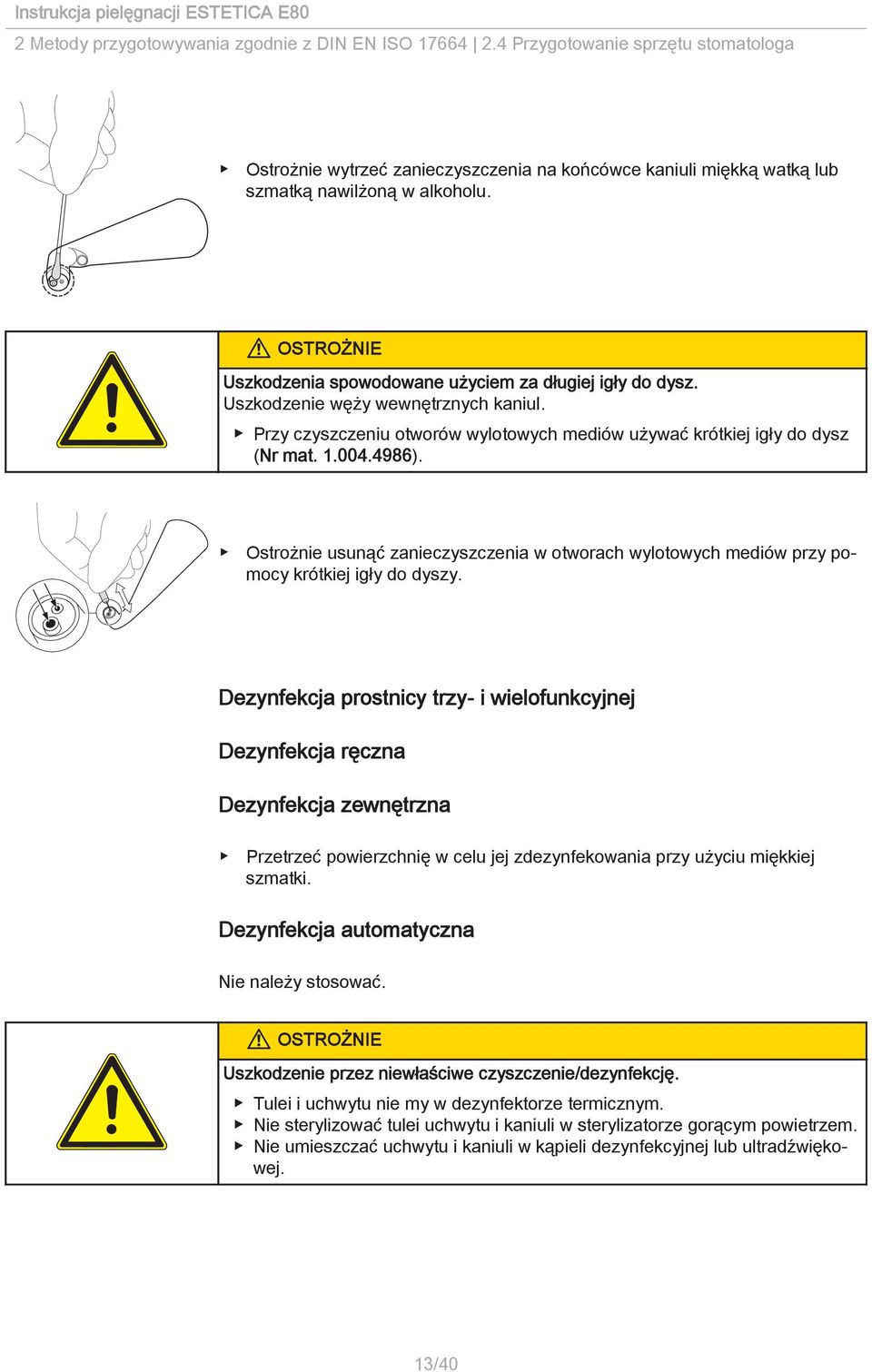

15 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie sprzętu stomatologa Ostrożnie wytrzeć zanieczyszczenia na końcówce kaniuli miękką watką lub szmatką nawilżoną w alkoholu. Uszkodzenia spowodowane użyciem za długiej igły do dysz. Uszkodzenie węży wewnętrznych kaniul. Przy czyszczeniu otworów wylotowych mediów używać krótkiej igły do dysz (Nr mat ). Ostrożnie usunąć zanieczyszczenia w otworach wylotowych mediów przy pomocy krótkiej igły do dyszy. Dezynfekcja prostnicy trzy- i wielofunkcyjnej Dezynfekcja ręczna Dezynfekcja zewnętrzna Przetrzeć powierzchnię w celu jej zdezynfekowania przy użyciu miękkiej szmatki. Dezynfekcja automatyczna Nie należy stosować. Uszkodzenie przez niewłaściwe czyszczenie/dezynfekcję. Tulei i uchwytu nie my w dezynfektorze termicznym. Nie sterylizować tulei uchwytu i kaniuli w sterylizatorze gorącym powietrzem. Nie umieszczać uchwytu i kaniuli w kąpieli dezynfekcyjnej lub ultradźwiękowej. 13/40

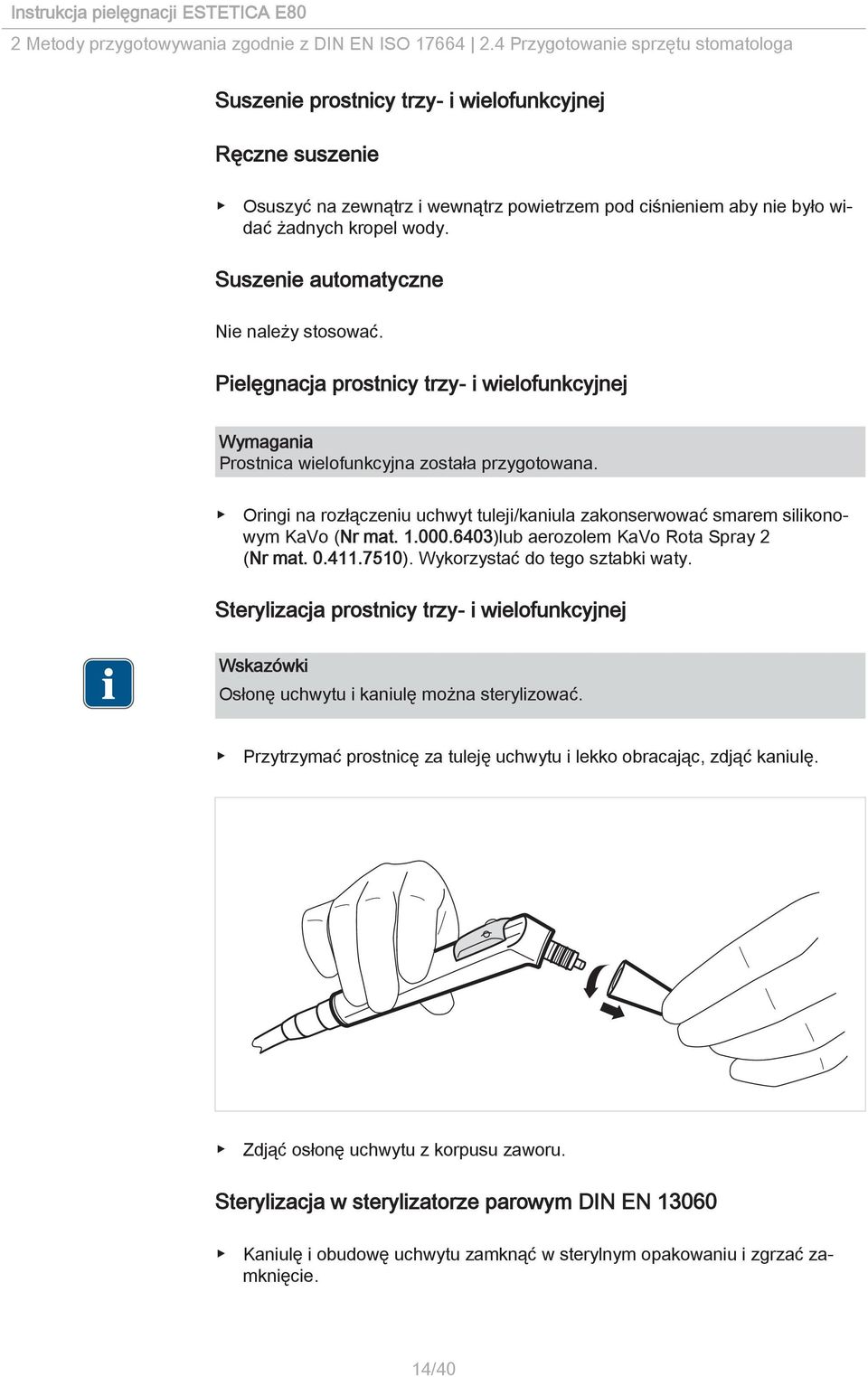

16 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie sprzętu stomatologa Suszenie prostnicy trzy- i wielofunkcyjnej Ręczne suszenie Osuszyć na zewnątrz i wewnątrz powietrzem pod ciśnieniem aby nie było widać żadnych kropel wody. Suszenie automatyczne Nie należy stosować. Pielęgnacja prostnicy trzy- i wielofunkcyjnej Wymagania Prostnica wielofunkcyjna została przygotowana. Oringi na rozłączeniu uchwyt tuleji/kaniula zakonserwować smarem silikonowym KaVo (Nr mat )lub aerozolem KaVo Rota Spray 2 (Nr mat ). Wykorzystać do tego sztabki waty. Sterylizacja prostnicy trzy- i wielofunkcyjnej Osłonę uchwytu i kaniulę można sterylizować. Przytrzymać prostnicę za tuleję uchwytu i lekko obracając, zdjąć kaniulę. Zdjąć osłonę uchwytu z korpusu zaworu. Sterylizacja w sterylizatorze parowym DIN EN Kaniulę i obudowę uchwytu zamknąć w sterylnym opakowaniu i zgrzać zamknięcie. 14/40

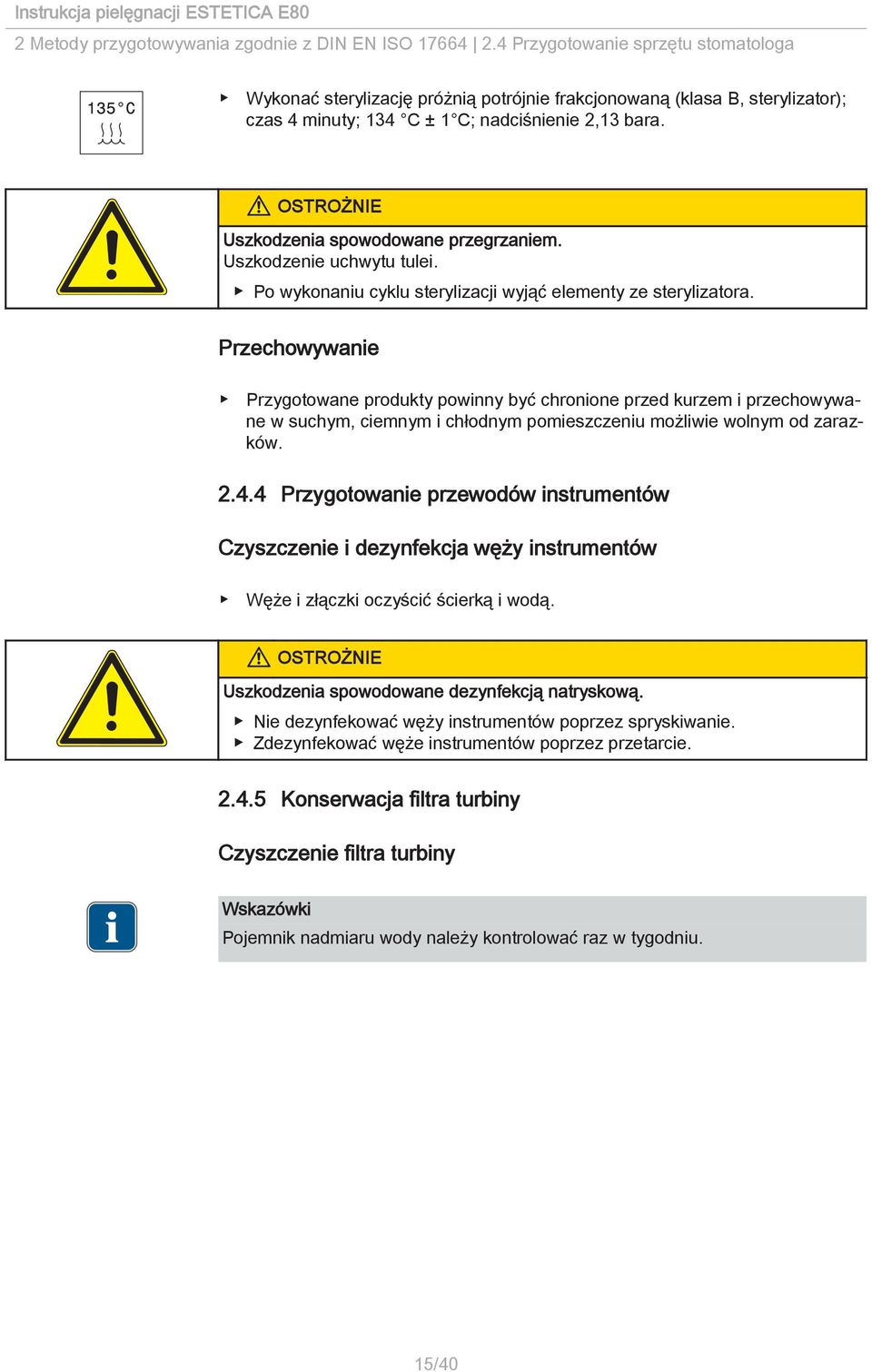

17 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie sprzętu stomatologa Wykonać sterylizację próżnią potrójnie frakcjonowaną (klasa B, sterylizator); czas 4 minuty; 134 C ± 1 C; nadciśnienie 2,13 bara. Uszkodzenia spowodowane przegrzaniem. Uszkodzenie uchwytu tulei. Po wykonaniu cyklu sterylizacji wyjąć elementy ze sterylizatora. Przechowywanie Przygotowane produkty powinny być chronione przed kurzem i przechowywane w suchym, ciemnym i chłodnym pomieszczeniu możliwie wolnym od zarazków Przygotowanie przewodów instrumentów Czyszczenie i dezynfekcja węży instrumentów Węże i złączki oczyścić ścierką i wodą. Uszkodzenia spowodowane dezynfekcją natryskową. Nie dezynfekować węży instrumentów poprzez spryskiwanie. Zdezynfekować węże instrumentów poprzez przetarcie Konserwacja filtra turbiny Czyszczenie filtra turbiny Pojemnik nadmiaru wody należy kontrolować raz w tygodniu. 15/40

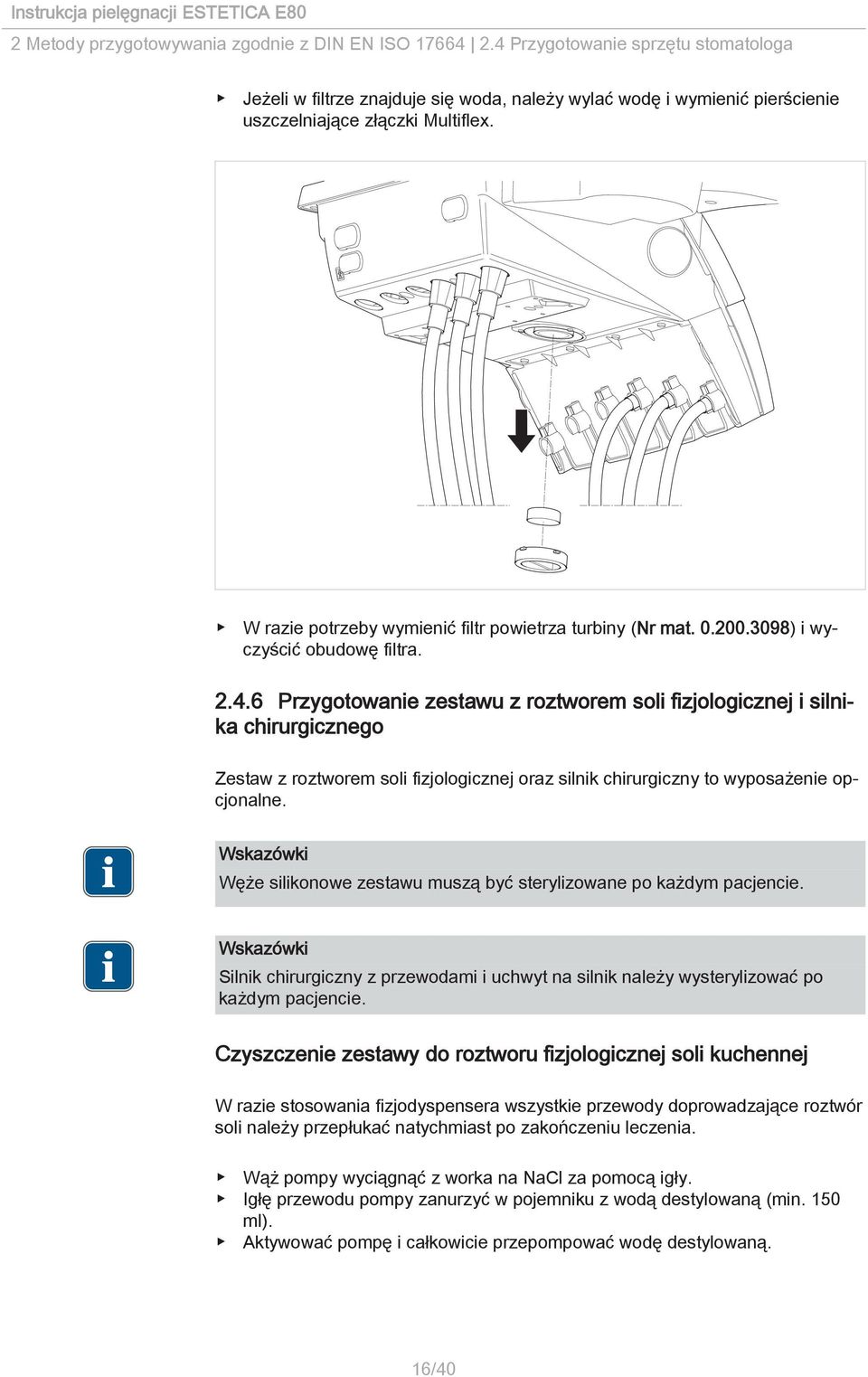

18 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie sprzętu stomatologa Jeżeli w filtrze znajduje się woda, należy wylać wodę i wymienić pierścienie uszczelniające złączki Multiflex. W razie potrzeby wymienić filtr powietrza turbiny (Nr mat ) i wyczyścić obudowę filtra Przygotowanie zestawu z roztworem soli fizjologicznej i silnika chirurgicznego Zestaw z roztworem soli fizjologicznej oraz silnik chirurgiczny to wyposażenie opcjonalne. Węże silikonowe zestawu muszą być sterylizowane po każdym pacjencie. Silnik chirurgiczny z przewodami i uchwyt na silnik należy wysterylizować po każdym pacjencie. Czyszczenie zestawy do roztworu fizjologicznej soli kuchennej W razie stosowania fizjodyspensera wszystkie przewody doprowadzające roztwór soli należy przepłukać natychmiast po zakończeniu leczenia. Wąż pompy wyciągnąć z worka na NaCl za pomocą igły. Igłę przewodu pompy zanurzyć w pojemniku z wodą destylowaną (min. 150 ml). Aktywować pompę i całkowicie przepompować wodę destylowaną. 16/40

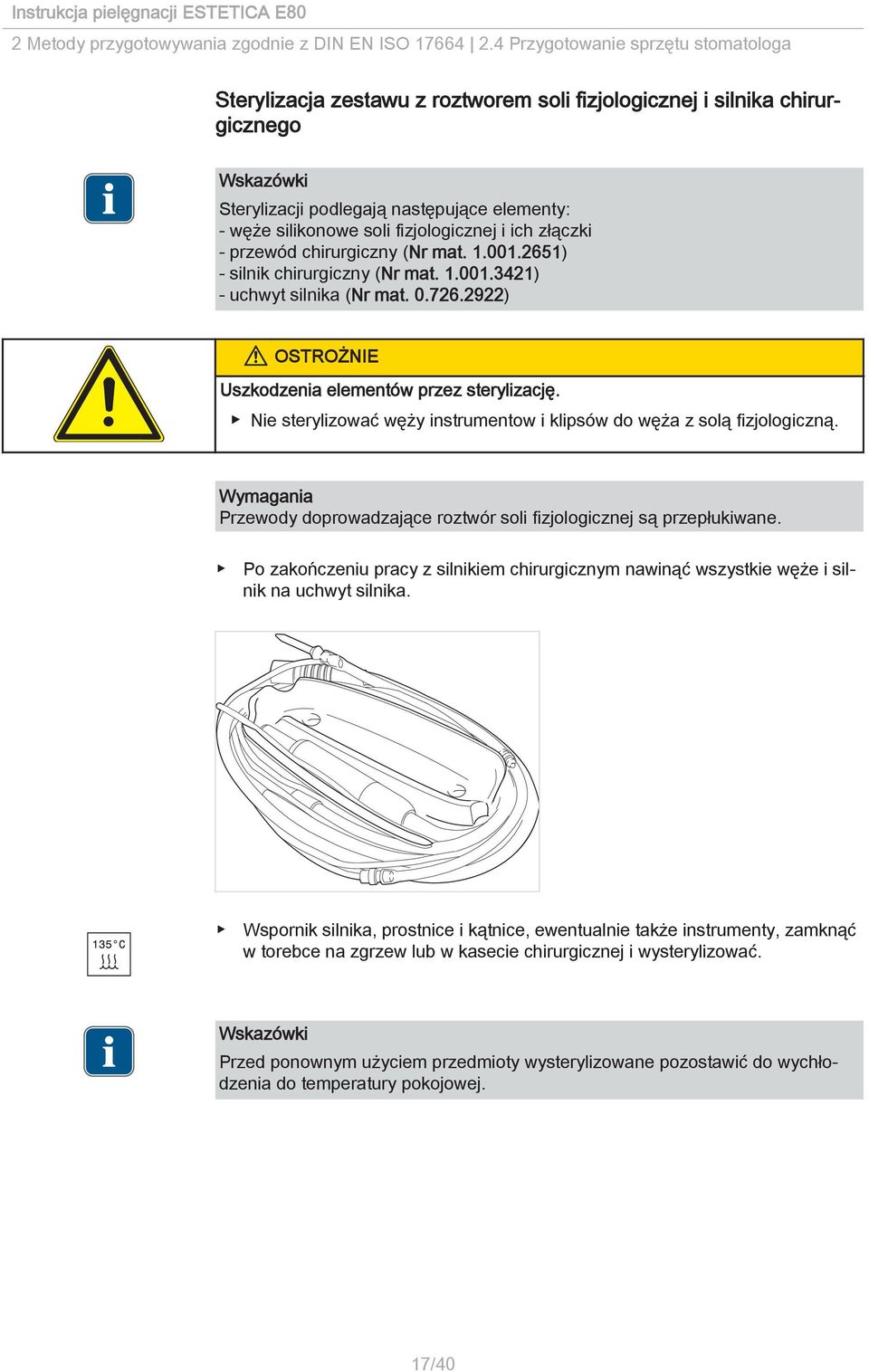

19 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie sprzętu stomatologa Sterylizacja zestawu z roztworem soli fizjologicznej i silnika chirurgicznego Sterylizacji podlegają następujące elementy: - węże silikonowe soli fizjologicznej i ich złączki - przewód chirurgiczny (Nr mat ) - silnik chirurgiczny (Nr mat ) - uchwyt silnika (Nr mat ) Uszkodzenia elementów przez sterylizację. Nie sterylizować węży instrumentow i klipsów do węża z solą fizjologiczną. Wymagania Przewody doprowadzające roztwór soli fizjologicznej są przepłukiwane. Po zakończeniu pracy z silnikiem chirurgicznym nawinąć wszystkie węże i silnik na uchwyt silnika. Wspornik silnika, prostnice i kątnice, ewentualnie także instrumenty, zamknąć w torebce na zgrzew lub w kasecie chirurgicznej i wysterylizować. Przed ponownym użyciem przedmioty wysterylizowane pozostawić do wychłodzenia do temperatury pokojowej. 17/40

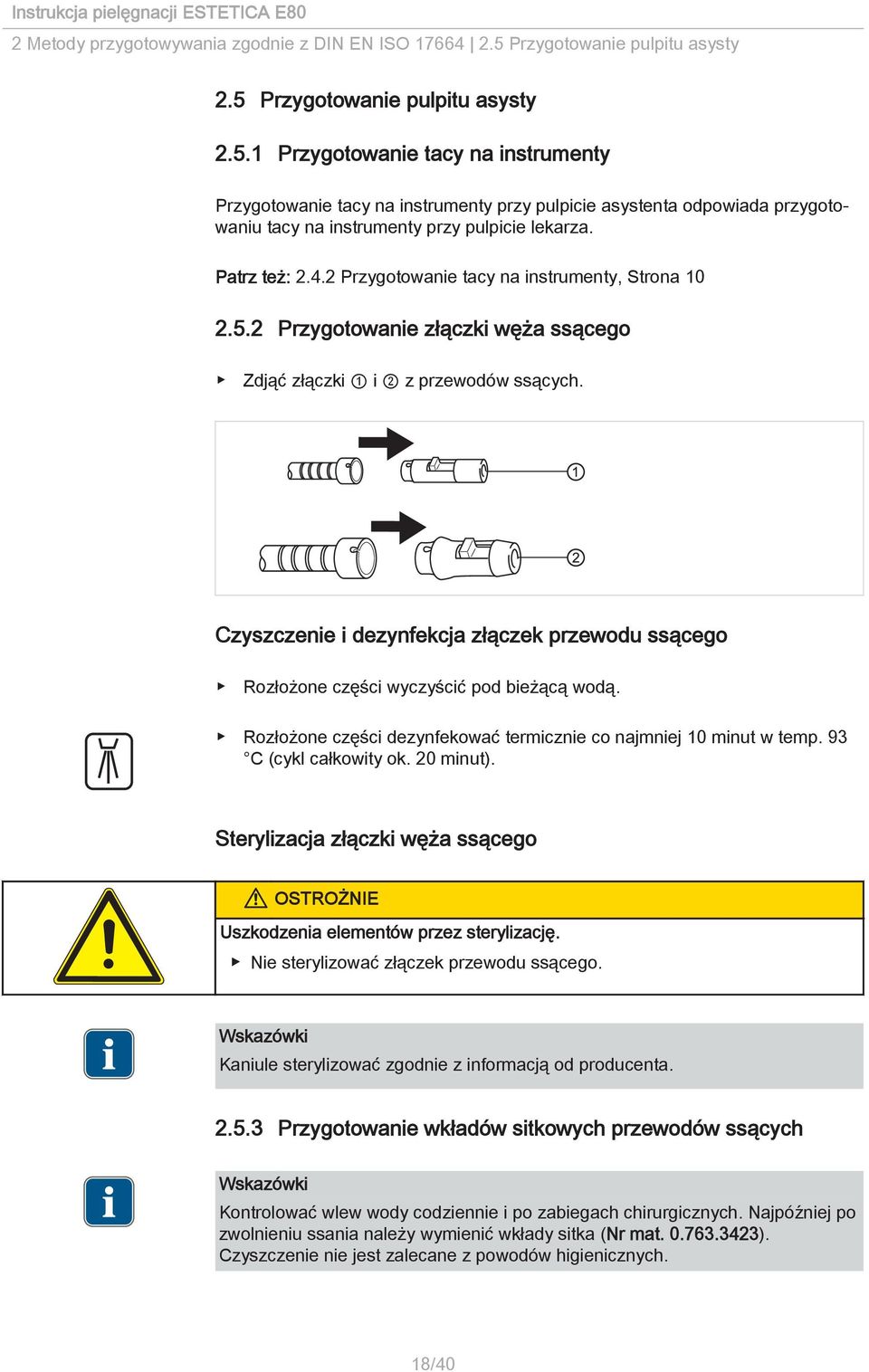

20 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie pulpitu asysty 2.5 Przygotowanie pulpitu asysty Przygotowanie tacy na instrumenty Przygotowanie tacy na instrumenty przy pulpicie asystenta odpowiada przygotowaniu tacy na instrumenty przy pulpicie lekarza. Patrz też: Przygotowanie tacy na instrumenty, Strona Przygotowanie złączki węża ssącego Zdjąć złączki 1 i 2 z przewodów ssących. Czyszczenie i dezynfekcja złączek przewodu ssącego Rozłożone części wyczyścić pod bieżącą wodą. Rozłożone części dezynfekować termicznie co najmniej 10 minut w temp. 93 C (cykl całkowity ok. 20 minut). Sterylizacja złączki węża ssącego Uszkodzenia elementów przez sterylizację. Nie sterylizować złączek przewodu ssącego. Kaniule sterylizować zgodnie z informacją od producenta Przygotowanie wkładów sitkowych przewodów ssących Kontrolować wlew wody codziennie i po zabiegach chirurgicznych. Najpóźniej po zwolnieniu ssania należy wymienić wkłady sitka (Nr mat ). Czyszczenie nie jest zalecane z powodów higienicznych. 18/40

21 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie pulpitu asysty Nacisnąć górny brzeg klapy na podstawie urządzenia, aby ją otworzyć. Pod wlewem wody przytrzymać serwetkę i wyjąć wlew z obudowy. W razie potrzeby włożyć nowe sitko (Nr mat ) w uchwyt. Przetrzeć przewody ssące środkiem do dezynfekcji. 19/40

22 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie części pacjenta Przygotowanie makietu systemu Aquamat Czyszczenie i dezynfekcja makietu systemu Aquamat Rękaw (Nr mat ) dezynfekować codziennie poprzez przetarcie. 2.6 Przygotowanie części pacjenta Przygotowanie kubka Przygotować zgodnie z zaleceniami producenta Przygotowanie uchwytu kubka i napełniacza kubka Woda w urządzeniu. Szkody materialne z powodu wypływu wody przy naciśnięciu przycisku Napełniacz szklanki do płukania lub Płukanie miseczki. Przed zdjęciem napełniacza szklanki do płukania lub spluwaczki upewnić się, że urządzenie jest wyłączone. Przed włączeniem urządzenia sprawdzić, czy napełniacz szklanki do płukania i spluwaczka są stabilnie zamocowane. Czyszczenie i dezynfekcja podstawki i napełniania kubka do płukania ust Przy składaniu uważać, żeby na napełniaczu znajdował się o-ring. 20/40

23 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie części pacjenta Sprawdzić o-ring (Nr mat ) pod względem uszkodzeń i w razie potrzeby wymienić, żeby uniknąć wody lub uszkodzeń spowodowanych utlenianiem. Podnieść napełnienie kubka 1 (Nr mat ). Zdjąć podstawkę na szklankę do płukania 2 (Nr mat ). Wyczyścić uchwyt i napełnianie kubka pod bieżącą wodą. Nasmarować o-ringi (Nr mat ) smarem silikonowym (Nr mat ) Uszkodzenia spowodowane dezyfekcją termiczną. Nie dezynfekować podstawki na kubek do płukania termicznie. Napełnianie kubka do płukania można dezynfekować termicznie. Sterylizacja uchwytu kubka i napełniacza kubka Uszkodzenia elementów przez sterylizację. Nie sterylizować podstawki kubka i napełniacza. 21/40

24 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie części pacjenta Przygotowanie spluwaczki Woda w urządzeniu. Szkody materialne z powodu wypływu wody przy naciśnięciu przycisku Napełniacz szklanki do płukania lub Płukanie miseczki. Przed zdjęciem napełniacza szklanki do płukania lub spluwaczki upewnić się, że urządzenie jest wyłączone. Przed włączeniem urządzenia sprawdzić, czy napełniacz szklanki do płukania i spluwaczka są stabilnie zamocowane. Czyszczenie i dezynfekcja spluwaczki Uszkodzenia spowodowane stosowaniem nieodpowiednich środków czyszczących. Nie stosować środków czyszczących zawierających kwas, piasek i tworzących pianę. Wyczyścić spluwaczkę. Patrz też: Funkcja Tubewashing, Strona 32 Aby dokładnie wyczyścić spluwaczkę lub wykonać dezynfekcję termiczną, odkręcić spluwaczkę i podnieść. Uszkodzenia spowodowane dezyfekcją termiczną. Szklanej miski ze spluwaczki nie dezynfekować termicznie. 22/40

25 2 Metody przygotowywania zgodnie z DIN EN ISO Automatyczne funkcje higieny systemu doprowadzania wody Spluwaczki z porcelany można dezynfekować termicznie. 2.7 Automatyczne funkcje higieny systemu doprowadzania wody Uszczerbek na zdrowiu z powodu gromadzenia się bakterii na sprzęcie. Niebezpieczeństwo infekcji. Przed rozpoczęciem pracy przepłukać wszystkie miejsca poboru wody bez instrumentów. Przed pierwszym uruchomieniem i po dłuższej przerwie w pracy (weekend, dni wolne, urlop itd.) przepłukać lub przedmuchać przewody powietrza i wody. Przeprowadzić intensywne odkażanie. Nacisnąć kilka razy przycisk napełniania kubka. System doprowadzania wody obejmuje wszystkie przewody wody unitu stomatologicznego, które mają kontakt z pacjentem. Należą do niego instrumenty na pulpicie lekarza i asystenta oraz napełniacz do kubka na spluwaczce unitu stomatologicznego. W normalnym trybie unitu stomatologicznego funkcja stałego odkażania zapewnia poprzez automatyczne dodawanie środka odkażającego KaVo OXYGENAL 6 stałą redukcję bakterii w systemie doprowadzania wody. Program płukania i intensywne odkażanie umożliwiają zautomatyzowane płukanie i odkażanie systemu doprowadzania wody. Tym samym przeciwdziała się tworzeniu się mikroorganizmów w okresach przestoju i gwarantuje higieniczne dostarczanie wody dla pacjenta Program płukania Program płukania 02 zapewnia automatyczne przepłukiwanie systemu doprowadzania wody co 2 minuty wraz ze wszystkimi instrumentami włącznie z napełniaczem szklanki do płukania (stężenie wody utlenionej 0,02%). Przy skróconym programie płukania 01 płukane są wszystkie instrumenty na pulpicie lekarza i asystenta przez 20 sekund. Przeprowadzanie programu płukania: Przed rozpoczęciem pracy Po każdym pacjencie (skrócony program płukania) Nacisnąć krótko przycisk Intensywna dezynfekcja. 23/40

26 2 Metody przygotowywania zgodnie z DIN EN ISO Automatyczne funkcje higieny systemu doprowadzania wody Przygotowanie programu płukania i intensywnej dezynfekcji Założyć końcówkę do sterylizacji na spluwaczkę lub miski szklanej (w zależności od wersji). Nałożyć instrumenty na końcówkę sterylizacji Przed rozpoczęciem programu płukania i intensywnej dezynfekcji należy zdjąć kaniule prostnic trzy- i wielofunkcyjnych. 24/40

27 2 Metody przygotowywania zgodnie z DIN EN ISO Automatyczne funkcje higieny systemu doprowadzania wody Przytrzymać prostnicę za tuleję uchwytu i lekko obracając, zdjąć kaniulę. Włożyć prostnice trzy- lub wielofunkcyjne bez kaniuli do uchwytów nakładki do dezynfekcji. Zwrócić przy tym uwagę, aby przycisk W (woda) prostnicy trzylub wielofunkcyjnej był wciśnięty i nie wydobywało się powietrze. Włożyć węże instrumentów pulpitu lekarza i asystenta do przewidzianych miejsc w nakładce do dezynfekcji. Wiszące przewody zamocować w dostarczonym uchwycie. Wszystkie regulatory wody silnika, instrumentów i złączek Multiflex muszą być otwarte. Zakładanie COMFORTbase na nasadkę odkażającą Dla COMFORTbase dostępny jest adapter (Nr mat ) do nasadki odkażającej. Aby zastosować program spłukujący lub intensywną dezynfekcję wcisnąć adapter w jedno z czterech wejść gumowych zestawu odkażającego. 25/40

28 2 Metody przygotowywania zgodnie z DIN EN ISO Automatyczne funkcje higieny systemu doprowadzania wody Włożyć COMFORTbase w adapter. Przebieg programu płukania Ustawić czas płukania Nacisnąć przycisk Zmniejszanie wartości lub Zwiększanie wartości i wybrać program płukania 01 Programm vorbereiten: 01 lub program płukania 02 Programm vorbereiten: 02. Wartość standardowa programu płukania 01 wynosi 00:20 minut na instrument. Wartość standardowa programu płukania 02 wynosi 2:00 minut na instrument. Nacisnąć pedał nożny, żeby wyświetlić czas płukania przewodów giętkich oraz prostnicy trzy- lub wielofunkcyjnej. Przy wciśniętym pedale sterownika nożnego można ustawić czas płukania dla danego programu płukania przyciskami "Zmniejsz wartość" i "Zwiększ wartość" od 00:01 do 4:00 minut. Program płukania odbywa się w czterech etapach. Przy programie płukania 01 proces rozpoczyna się od etapu 2, a przy programie płukania 02 od etapu 4. Krok Opis 4.0 Doprowadzenie wody świeżej Czas trwania: 60 sekund 3.0 Płukanie kubka Czas trwania: 20 sekund 2.0 Płukanie instrumentów Czas trwania: czas płukania jednego instrumentu można różnie ustawić. Stadardowe ustawienie wynosi dla: programu płukania 01 = 20 sekund na instrument programu płukania 02 = 2 minuty na instrument 1.0 Płukanie prostnicy trzy- i wielofunkcyjnej ustawiony czas płukania programu płukania 01 wzgl Pozycja oczekiwania do odłożenia instrumentów Uruchomić program płukania Program płukania można rozpocząć natychmiast lub dopiero następnego dnia. Wcisnąć przycisk "Intensywne odkażanie", żeby rozpocząć program natychmiast. Rozpoczyna się wybrany program płukania. 26/40

29 2 Metody przygotowywania zgodnie z DIN EN ISO Automatyczne funkcje higieny systemu doprowadzania wody lub Wyłączyć urządzenie i włączyć dopiero następnego dnia. Proces rozpoczyna się automatycznie. Czas płukania odpowiada czasowi płukania z programu płukania 02. Jeżeli urządzenie nie będzie używane cały dzień (tzn. instrumenty nie są odkładane), to po włączeniu rano następnego dnia automatycznie startuje program płukania. Przyciskiem Intensywna dezynfekcja można w każdej chwili przerwać program płukani. Jeżeli urządzenie jest wyłączone i ponownie włączone, to program płukania zostanie również przerwany Intensywne odkażanie Przestrzegać instrukcji obsługi instrumentów. Kiedy przewody ssące są założone na nasadkę do czyszczenia, równolegle do intensywnej dezynfekcji działa funkcja Tubewashing. W przypadku dłuższych czasów postoju intensywne odkażanie zapobiega tworzeniu się mikroorganizmów. Podczas intensywnego odkażania wszystkie kanały doprowadzania wody są zasilane automatycznie zwiększonym stężeniem KaVo OXYGENAL 6. Program intensywnej dezynfekcji trwa ok. 45 minut. Podwyższone stężenie wody utlenionej działa w systemie przez co najmniej 30 minut. W przypadku dłuższych przestojów (> 4 tygodnie) należy przeprowadzić dodatkową dezynfekcję intensywną. Konieczność sterylizacji intensywnej wskazywana jest automatycznie przy pierwszym uruchomieniu i po czasach przestoju (weekend, święta, urlop itp.) przez górną diodę wskaźnikową przycisku Intensywne odkażanie. Jeżeli pojawia się sygnał dźwiękowy w odstępach co 10 sekund i miga dolna dioda LED przycisku Intensywna dezynfekcja, należy wymienić butlę z OXYGENAL 6. Na wyświetlaczu wyświetla się Oxygenal pusty. Patrz też: 3.2 Wymiana butelki OXYGENAL 6, Strona 38 Podczas HYDROclean (4.6) używanie odsysania nie jest możliwe. 27/40

30 2 Metody przygotowywania zgodnie z DIN EN ISO Automatyczne funkcje higieny systemu doprowadzania wody Jeżeli podczas intensywnej dezynfekcji pojawia się zakłócenie działania systemu usuwania amalgamatu, cały proces zostaje przerwany. Wykonywanie intensywnego odkażania: Przy pierwszym uruchomieniu Przed, w trakcie i po długich okresach przestoju (powyżej 4 tygodni) W trakcie weekendu W okresie urlopu Po wykonaniu zabiegu u pacjenta wysokiego ryzyka Uruchamianie intensywnego odkażania Nacisnąć przycisk Intensywna dezynfekcja dłużej niż 4 sekundy, aż zostanie wyemitowany sygnał akustyczny, a górna dioda LED Intensywna dezynfekcja zacznie migać. Na wyświetlaczu pojawia się menu intensywnej dezynfekcji. Przeprowadzić przygotowania do intensywnego odkażania. Patrz też: Przygotowanie programu płukania i intensywnej dezynfekcji, Strona 24 Nacisnąć przycisk Intensywne odkażanie. Rozpoczyna się intensywne odkażanie, która przebiega w kilku etapach. Na wyświetlaczu można śledzić przebieg tego procesu. Etapy przebiegają w następujący sposób. Stopień Opis 7.6 Na wyświetlaczu pojawia się wskazanie Cykl bloku wody. Blok wody 7.5 wypełniany jest mieszanką wody i KaVo OXYGENAL Dezynfekcja prostnicy trzy- i wielofunkcyjnej oraz spluwaczki Czas trwania: 60 sekund 6.0 Dezynfekcja instrumentów Czas trwania: 30 sekund 5.0 Dezynfekcja kubka do płukania Czas trwania: 40 sekund Na wyświetlaczu pojawia się Cykl Dekamat Przewody ssące i miska płukane są środkiem DEKASEPTOL. Przeprowadzane jest czyszczenie Tubewashing z programem Dekamat. 4.0 Czas oczekiwania (sygnał dźwiękowy, możliwe wyłączenie) Czas trwania: 30 minut 3.7 System usuwania amalgamatu Czas trwania: 20 sekund 28/40

31 2 Metody przygotowywania zgodnie z DIN EN ISO Automatyczne funkcje higieny systemu doprowadzania wody Stopień Opis 3.6 Na wyświetlaczu pojawia się wskazanie Cykl bloku wody. Blok wody 3.5 jest całkowicie opróżniany i napełniany niewielką dawką 3.4 KaVo OXYGENAL Płukanie kubka Czas trwania: 40 sekund 2.0 Płukanie instrumentów Czas trwania: 30 sekund 1.0 Płukanie prostnicy trzy- i wielofunkcyjnej Czas trwania: 30 sekund 0.1 Pozycja oczekiwania do odłożenia instrumentów Intensywna dezynfekcja jest zakończona, gdy na wyświetlaczu pojawia się komunikat 0.1 zakończono. Wszystkie instrumenty odłożyć na miejsce i zdjąć nasadkę do odkażania. Przerywanie intensywnej dezynfekcji po czasie oczekiwania Aby do całkowitego zakończenia intensywnej dezynfekcji nikt nie musiał pozostawać przy urządzeniu, może ono zostać przerwane w kroku programowym 4 (np. w ostatni dzień roboczy przed końcem tygodnia). Etap 4 programu to czas oczekiwania, w którym mikroorganizmy są niszczone zwiększonym stężeniem OXYGENAL 6. Wymagania Intensywna dezynfekcja znajduje się na etapie programu 4. Rozbrzmiewa sygnał akustyczny przez 4 sekundy. Wyłączyć urządzenie. Przy włączaniu po upływie 30 minut czasu oczekiwania natychmiast i automatycznie rozpoczynane są kolejne etapy. Jeżeli urządzenia zostanie włączone przed upływem 30 minut, najpierw rozpoczyna się okres oczekiwania przed rozpoczęciem pozostałych etapów intensywnej dezynfekcji. Przeskakiwanie fazy oddziaływania Funkcja ta jest konieczna, jeżeli właśnie rozpoczęto bieżący proces dezynfekcji a konieczne jest niezwłoczne wykorzystanie modułu zabiegowego (np. w przypadkach nagłych, w klinikach itp.). Patrz też: Przebieg programu płukania, Strona 26 Proces intensywnej sterylizacji znajduje się na etapie 4: 29/40

32 2 Metody przygotowywania zgodnie z DIN EN ISO Automatyczne funkcje higieny systemu doprowadzania wody Równocześnie nacisnąć przycisk "Intensywne odkażanie" i "Hydrokoloid". Równocześnie nacisnąć pedał obsługowy na sterowniku nożnym. Odkażanie intensywne przechodzi do kroku 3.7. Rozpoczyna się automatyczny proces płukania. Intensywne odkażanie podczas dłuższych przestojów (> 4 tygodnie) W czasie dłuższych przestojów, np. na uniwersytetach podczas ferii między semestrami, intensywne odkażanie musi być przeprowadzone w okresie przestoju. Ciecz odkażająca pozostaje w czasie przestoju w systemie. Przed przestojem Rozpocząć intensywne odkażanie i wyłączyć na poziomie 4 po sygnale dźwiękowym w ciągu 30 minut. Żeby uniknąć szkód spowodowanych zginaniem, zdjąć węże z nasadki odkażającej i zawiesić w uchwycie lekarza. Nasadkę do odkażania pozostawić w spluwaczce. Podczas przestojów przykryć moduł zabiegowy. Po przestoju Włączyć główną sprężarkę. Po osiągnięciu ciśnienia instalacji, włączyć centralne doprowadzanie wody do modułu zabiegowego. Założyć węże instrumentów elementu lekarza i asystenta na przewidziane miejsca zestawu do dezynfekcji. Włączyć unit. Urządzenie uruchamia automatycznie pozostałe kroki rozpoczętego cyklu. Poczekać na zakończenie cyklu i przeprowadzić drugie kompletne intensywne odkażanie. Urządzenie jest gotowe do zabiegów. Dodatkowe intensywne odkażanie w czasie przestoju KaVo zaleca przeprowadzanie dodatkowego intensywnego odkażania, np. na uniwersytetach podczas ferii między semestrami. Dzięki temu zostaną przepłukane wszystkie części urządzenia i wymieniona ciecz odkażająca. 30/40

33 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie i automatyczne funkcje higieny systemu odsysania 2.8 Przygotowanie i automatyczne funkcje higieny systemu odsysania Są trzy możliwości przygotowania systemu odsysania: Ręczne czyszczenie przewodów ssących wewnątrz przy użyciu wody Funkcja HYDROclean: automatyczne czyszczenie wnętrza systemu odsysania wodą Funkcja Tubewashing: automatyczne czyszczenie i dezynfekcja przewodów ssących i systemu odsysania wewnątrz Po każdym zabiegu oczyścić wąż ssący i zdezynfekować go żelem DEKASEP TOL Ręczne czyszczenie przewodów ssących w środku Do czyszczenia ręcznego należy przytrzymać przewód ssący w punkcie poboru. Przewód ssący, odpływ i system rozdzielczy są przepłukiwane. Woda z systemu Aquamat odsysana jest z punktu poboru wody przez ssak do systemu rozdzielczego. Przeprowadzanie ręcznego czyszczenia w środku: Po każdym zabiegu Wszystkie przewody ssące przytrzymać kolejno w punkcie poboru w taki sposób, żeby nie zasysać powietrza. Dzięki wytworzonemu podciśnieniu podawana jest automatycznie dawkowana ilość wody. Po zakończeniu procesu (ok. 3 sekundy) rozbrzmiewa sygnał dźwiękowy. Zdjąć przewód przez ostrożne przechylenie na stronę i powiesić na pulpicie asysty. 31/40

34 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie i automatyczne funkcje higieny systemu odsysania Funkcja HYDROclean Funkcja HYDROclean to automatyczny program do hydromechanicznego czyszczenia systemu odpływowego oraz rozdzielczego w module zabiegowym i poza nim. Czyszczenie odbywa się poprzez doprowadzenie świeżej i czystej wody (ograniczone przepłukanie). Woda z systemu Aquamat odsysana jest przez obudowę filtra do systemu rozdzielczego. Płukanie spluwaczki jest włączane i wyłączane zamiennie. Funkcja HYDROclean zapobiega koagulacji i sklejaniu białek w systemie odpływowym i poprawia usuwanie zawiesin. Przeprowadzanie funkcji HYDROclean: Po każdym zabiegu Przygotowanie Wymagania Przewody ssące wiszą swobodnie. Wcisnąć przycisk HYDROclean. Funkcja HYDROclean znajduje się na etapie przygotowania. Uruchomienie HYDROclean Wcisnąć przycisk HYDROclean. Uruchamia się funkcja HYDROclean Funkcja HYDROclean jest zakończona, gdy górna dioda LED gaśnie a na wyświetlaczu pojawia się komunikat zakończono. Program ten można w każdej chwili przerwać przyciskiem HYDROclean Funkcja Tubewashing Funkcja Tubewashing to automatyczny program do hydromechanicznego czyszczenia i dezynfekcji przewodów odsysających, systemu odpływowego i separacyjnego w i poza modułem zabiegowym. Czyszczenie odbywa się poprzez doprowadzenie świeżej i czystej wody oraz środka do dezynfekcji. Woda z systemu Aquamat odsysana jest z punktu poboru wody przez ssak do systemu rozdzielczego. Płukanie spluwaczki jest włączane i wyłączane zamiennie, dodatkowo do spluwaczki pompowana jest automatycznie jedna miarka środka DEKASEPTOL. Przeprowadzanie funkcji Tubewashing: Po zabiegach chirurgicznych Co wieczór 32/40

35 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie i automatyczne funkcje higieny systemu odsysania DEKASEPTOL Gel jest zasysany automatycznie. Jeśli butla DEKASEPTOL Gel jest pusta, świecą się obie diody przycisku HYDROclean a na wyświetlaczu wyświetla się Dekasep. butla. Jeśli migają obie diody przycisku HYDROclean, należy założyć butelkę DEKASEPTOL Gel. Patrz też: 3.1 Wymiana butelki żelu DEKASEPTOL, Strona 36 Przygotowanie Na punkt poboru wody w Aquamat nałożyć nakładkę czyszczenia węży (Nr mat ). Wcisnąć przycisk "HYDROclean". Funkcja Hydroclean znajduje się na etapie przygotowania. Górna dioda przycisku szybko miga. 33/40

36 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie i automatyczne funkcje higieny systemu odsysania Węże ssące bez złączek założyć na nasadkę do czyszczenia węży. Uruchamianie funkcji Tubewashing Nacisnąć przycisk HYDROclean. Uruchamia się funkcja Tubewashing. Podczas procesu Tubewashing do spluwaczki pompowany jest żel DEKASEP TOL. Rozprowadzić żel DEKASEPTOL szczotką i wyczyścić spluwaczkę. Po zakończeniu funkcji Tubewashing na wyświetlaczu pojawia się Dekamat krok 3 zakończono. Zdjąć węże ssące z nasadki czyszczenia węży i odłożyć je. Funkcja Tubewashing jest zakończona. Program ten można w każdej chwili przerwać przyciskiem HYDROclean. 34/40

37 2 Metody przygotowywania zgodnie z DIN EN ISO Przygotowanie systemu usuwania amalgamatu 2.9 Przygotowanie systemu usuwania amalgamatu Opcjonalnie można zastosować następujące systemy: System usuwania amalgamatu Dürr Zestaw do zewnętrznego odsysania do podłączenia do centralnego systemu usuwania amalgamatu Zestaw do separacji Optymalna konserwacja systemu usuwania amalgamatu jest niezbędna przy prawidłowym i regularnym korzystaniu z funkcji HYDROclean oraz funkcji Tubewashing. Patrz też: 2.8 Przygotowanie i automatyczne funkcje higieny systemu odsysania, Strona 31 Należy przestrzegać instrukcji obsługi dla systemu usuwania amalgamatu. 35/40

38 3 Wymiana i kontrola środka dezynfekującego 3.1 Wymiana butelki żelu DEKASEPTOL 3 Wymiana i kontrola środka dezynfekującego 3.1 Wymiana butelki żelu DEKASEPTOL Wymagania Urządzenie musi być włączone przy wymianie butli DEKASEPTOL Gel. Włączyć urządzenie. Zdjąć osłonę z części głównej urządzenia. Odkręcić nakrętkę nowej butli DEKASEPTOL Gel. Odkręcić podłączenie butelki żelu DEKASEPTOL Gel, wyjąć pustą butelkę z podstawy urządzenia, włożyć nową butelkę żelu DEKASEPTOL Gel i przykręcić. Wyposażenie: DEKASEPTOL kanister do napełniania (Nr mat ) z kranikiem (Nr mat ). 36/40

39 3 Wymiana i kontrola środka dezynfekującego 3.1 Wymiana butelki żelu DEKASEPTOL Przy wyjętej butli na pulpicie sterowania MEMOdent przy przycisku wyboru S2 1 wyswietla się wykrzynik. Żeby wyświetlić komunikat statusu Brak butli Dekaseptol, należy nacisnąć przycisk wyboru S2. Przy wyjętej butelce na pulpicie asystenta migają obie diody przycisku HYDROclean i gasną po prawidłowym włożeniu butli. Ponownie założyć pokrywę podstawy urządzenia. Całkowicie opróżnione opakowania można utylizować w punktach odzysku surowców wtórnych. Patrz też:dane dotyczące bezpieczeństwa Konserwacja systemu DEKASEPTOL przed dłuższym przestojem Przed dłuższym przestojem KaVo zaleca przepłukanie systemu DEKASEPTOL czystą wodą, żeby uniknąć wysychania i krystalizowania się środka DEKASEPTOL Gel. Szkody rzeczowe spowodowane zasychaniem środka DEKASEPTOL Gel przy dłuższym przestoju urządzenia. Zakłócenia pracy produktu System DEKASEPTOL przepłukać przed dłuższym przestojem (> 4 tygodni) czystą wodą. Po przestoju dwukrotnie, raz za razem, przeprowadzić wewnętrzną dezynfekcję (Tubewashing). Przed przestojem Wymienić butlę DEKASEPTOL Gel na butlę wypełnioną wodą. W tym celu odkręcić przyłącze butli DEKASEPTOL Gel i przykręcić butlę wypełnioną wodą. Krótko nacisnąć przycisk HYDROclean. Jednocześnie długo nacisnąć przycisk Napełnianie szklanki do płukania ust i przycisk Płukanie miski przez 30 sekund. Resztki DEKASEPTOL Gel zostaną wypłukane. 37/40

40 3 Wymiana i kontrola środka dezynfekującego 3.2 Wymiana butelki OXYGENAL 6 Duży przewód ssący należy tak trzymać przy punkcie poboru wody, aby nie zasysać dodatkowego powietrza. Dzięki wytworzonemu podciśnieniu podawana jest automatycznie dawkowana ilość wody. Po zakończeniu procesu (po ok. 3 sekundach) rozbrzmiewa sygnał dźwiękowy. Zdjąć przewód poprzez powolne wychylenie w dół i odsysać powietrze przez kolejne 3 sekundy. Wymienić butlę z wodą ponownie na butlę DEKASEPTOL Gel. Po przestoju Przeprowadzić dwukrotnie automatyczną dezynfekcję wewnętrzną (Tubewashing) raz za razem, żeby zagwarantować wymaganą dystrybucję środka dezynfekującego. Urządzenie jest gotowe do pracy. 3.2 Wymiana butelki OXYGENAL 6 W instalacjach do dezynfekcji wody KaVo można stosować wyłącznie środek KaVo OXYGENAL 6 (Nr mat ). Rozlany środek OXYGENAL natychmiast zetrzeć, żeby uniknąć przebarwienia powierzchni. 38/40

41 3 Wymiana i kontrola środka dezynfekującego 3.2 Wymiana butelki OXYGENAL 6 Zdjąć osłonę z części głównej urządzenia. Odkręcić nakrętkej nowej butli OXYGENAL 6. Wychylić pustą butlę OXYGENAL 6 z podstawy urządzenia i wyciągnąć od dołu z adaptera. Przy wyjętej butli na pulpicie sterowania Memodent na wyświetlaczu pojawia się tekst Butla Oxygenal. Przy wyjętej butelce na pulpicie asystenta migają obie diody przycisku Intensywna dezynfekcja. 39/40

42 3 Wymiana i kontrola środka dezynfekującego 3.3 Sprawdzanie stężenia OXYGENAL 6 Wcisnąć nową butelkę w przystawkę i włożyć butelkę do podstawy urządzenia. Ponownie założyć pokrywę podstawy urządzenia. Całkowicie opróżnione opakowania można utylizować w punktach odzysku surowców wtórnych. Patrz też:dane dotyczące bezpieczeństwa 3.3 Sprawdzanie stężenia OXYGENAL 6 Napełnić kubek do płukania wodą. Paskami do testów Merckoquant Peroxid 100 do 1000 mg/l H 2 O 2 (Nr mat ) zmierzyć stężenie środka OXYGENAL 6 w instalacji do dezynfekcji wody. Stężenie środka OXYGENAL 6 powinno wynosić od 150 do 250 mg/l H 2 O 2 w trybie normalnym. 40/40
