1 ul. Górnicza 5a, Łęczna Tel , Wartość kosztorysowania Słownie kwota netto: zł/netto Obiekt Lokalizacja obiektu Zamawiający Kalkulacja kosztów Wariant II BUDOWA INSTALACJI DO WYTWARZANIA I TRANSPORTU MIESZANINY POPIOŁOWO-WODNEJ DO WYROBISK DOŁOWYCH WRAZ ZE STACJĄ ROZŁADOWCZĄ AUTOCYSTERN W REJONIE SZYBU ANDRZEJ II Dla Spółki Restrukturyzacji Kopalń S.A. Oddział KWK Brzeszcze Brzeszcze, ul. Kościuszki 1 Spółka Restrukturyzacji Kopalń S.A. Autorzy opracowania WYKONAŁ: SPRAWDZIŁ: Rok

2 Spis zawartości 1. Wstęp Wycena części technologia instalacji mieszająco-podającej Wycena części budowlanej Wycena części powierzchniowej dla elementów transportu mieszaniny, wody, powietrza, powietrza rezerwowego Wycena części szybowej: transport mieszaniny, Wycena części elektrycznej Oświadczenie... 9 str. 2

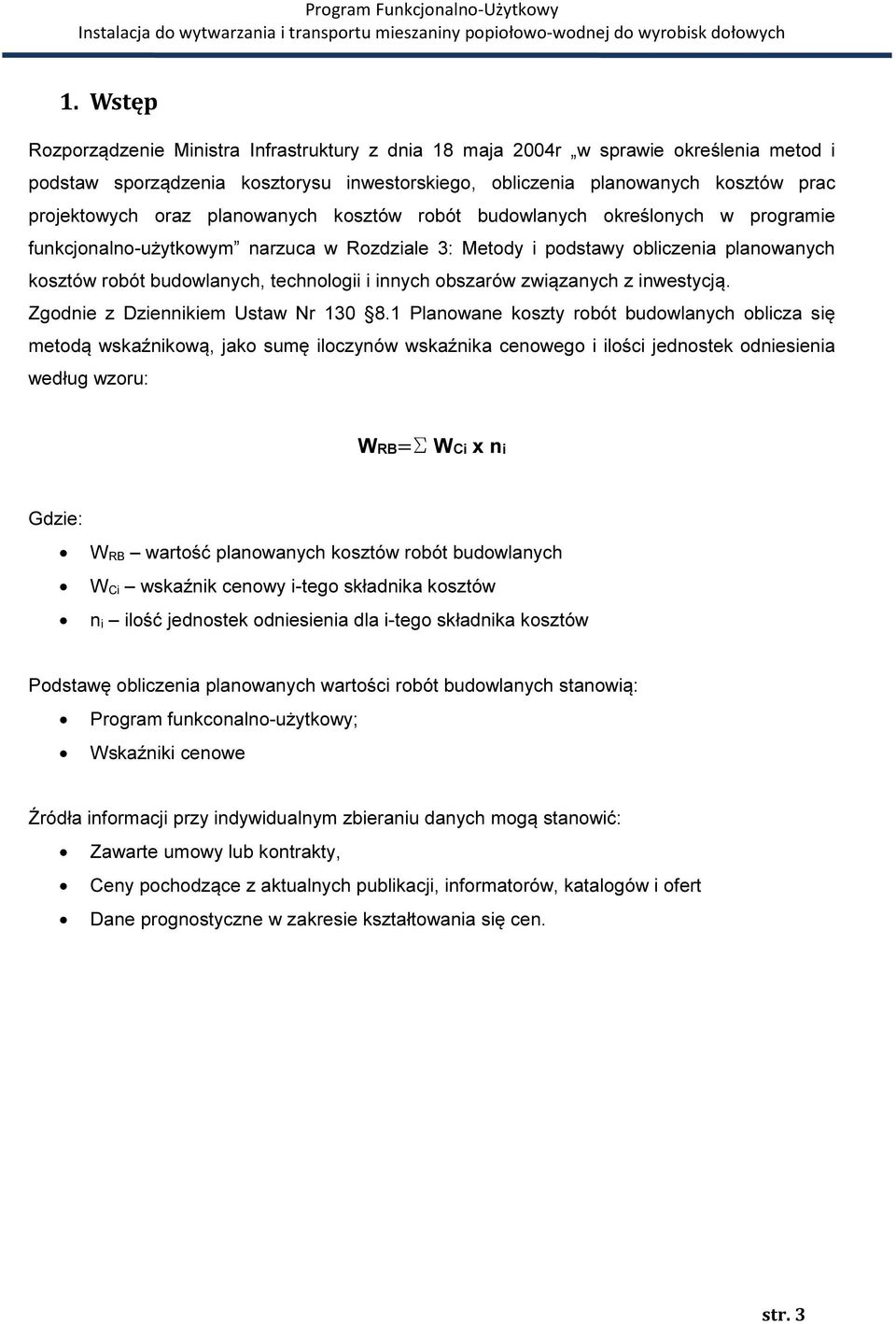

3 1. Wstęp Rozporządzenie Ministra Infrastruktury z dnia 18 maja 2004r w sprawie określenia metod i podstaw sporządzenia kosztorysu inwestorskiego, obliczenia planowanych kosztów prac projektowych oraz planowanych kosztów robót budowlanych określonych w programie funkcjonalno-użytkowym narzuca w Rozdziale 3: Metody i podstawy obliczenia planowanych kosztów robót budowlanych, technologii i innych obszarów związanych z inwestycją. Zgodnie z Dziennikiem Ustaw Nr Planowane koszty robót budowlanych oblicza się metodą wskaźnikową, jako sumę iloczynów wskaźnika cenowego i ilości jednostek odniesienia według wzoru: WRB=S WCi x ni Gdzie: W RB wartość planowanych kosztów robót budowlanych W Ci wskaźnik cenowy i-tego składnika kosztów n i ilość jednostek odniesienia dla i-tego składnika kosztów Podstawę obliczenia planowanych wartości robót budowlanych stanowią: Program funkconalno-użytkowy; Wskaźniki cenowe Źródła informacji przy indywidualnym zbieraniu danych mogą stanowić: Zawarte umowy lub kontrakty, Ceny pochodzące z aktualnych publikacji, informatorów, katalogów i ofert Dane prognostyczne w zakresie kształtowania się cen. str. 3

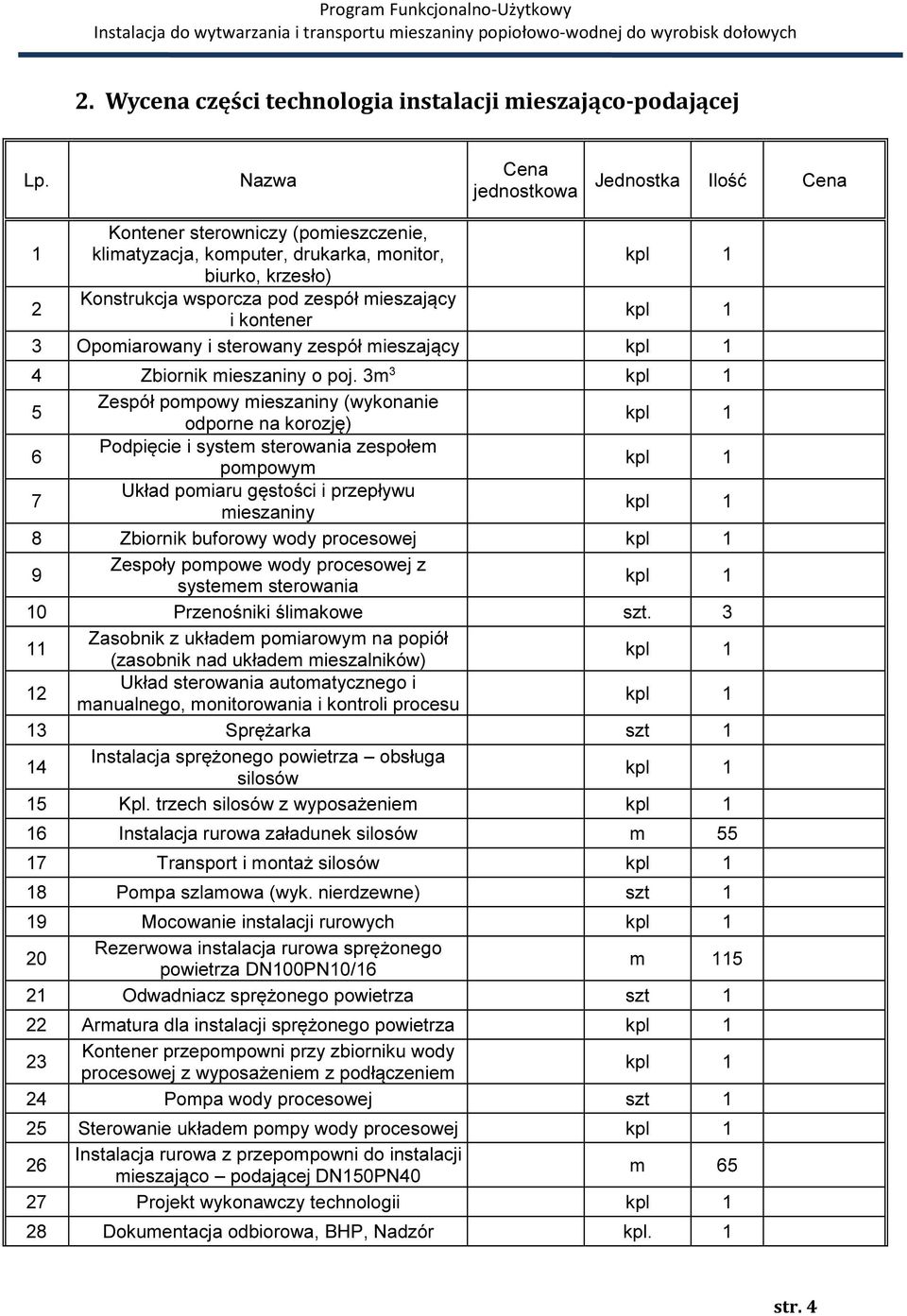

4 2. Wycena części technologia instalacji mieszająco-podającej Lp. 1 Kontener sterowniczy (pomieszczenie, klimatyzacja, komputer, drukarka, monitor, biurko, krzesło) 2 Konstrukcja wsporcza pod zespół mieszający i kontener 3 Opomiarowany i sterowany zespół mieszający 4 Zbiornik mieszaniny o poj. 3m 3 5 Zespół pompowy mieszaniny (wykonanie odporne na korozję) 6 Podpięcie i system sterowania zespołem pompowym 7 Układ pomiaru gęstości i przepływu mieszaniny 8 Zbiornik buforowy wody procesowej 9 Zespoły pompowe wody procesowej z systemem sterowania 10 Przenośniki ślimakowe szt Zasobnik z układem pomiarowym na popiół (zasobnik nad układem mieszalników) 12 Układ sterowania automatycznego i manualnego, monitorowania i kontroli procesu 13 Sprężarka szt 1 14 Instalacja sprężonego powietrza obsługa silosów 15 Kpl. trzech silosów z wyposażeniem 16 Instalacja rurowa załadunek silosów m Transport i montaż silosów 18 Pompa szlamowa (wyk. nierdzewne) szt 1 19 Mocowanie instalacji rurowych 20 Rezerwowa instalacja rurowa sprężonego powietrza DN100PN10/16 m Odwadniacz sprężonego powietrza szt 1 22 Armatura dla instalacji sprężonego powietrza 23 Kontener przepompowni przy zbiorniku wody procesowej z wyposażeniem z podłączeniem 24 Pompa wody procesowej szt 1 25 Sterowanie układem pompy wody procesowej 26 Instalacja rurowa z przepompowni do instalacji mieszająco podającej DN150PN40 m Projekt wykonawczy technologii 28 Dokumentacja odbiorowa, BHP, Nadzór kpl. 1 str. 4

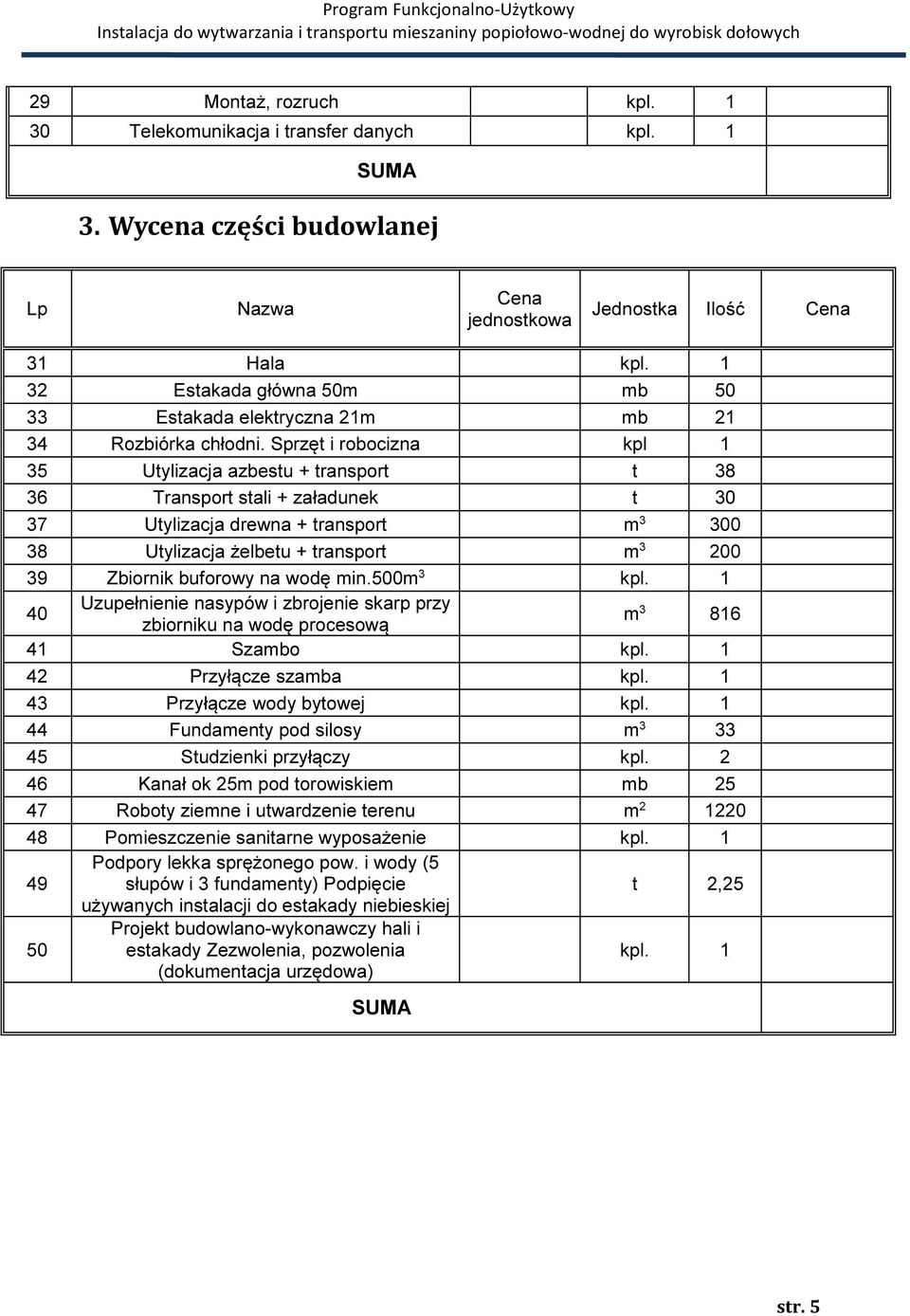

5 29 Montaż, rozruch kpl Telekomunikacja i transfer danych kpl Wycena części budowlanej Lp 31 Hala kpl Estakada główna 50m mb Estakada elektryczna 21m mb Rozbiórka chłodni. Sprzęt i robocizna 35 Utylizacja azbestu + transport t Transport stali + załadunek t Utylizacja drewna + transport m Utylizacja żelbetu + transport m Zbiornik buforowy na wodę min.500m 3 kpl Uzupełnienie nasypów i zbrojenie skarp przy zbiorniku na wodę procesową m Szambo kpl Przyłącze szamba kpl Przyłącze wody bytowej kpl Fundamenty pod silosy m Studzienki przyłączy kpl Kanał ok 25m pod torowiskiem mb Roboty ziemne i utwardzenie terenu m Pomieszczenie sanitarne wyposażenie kpl Podpory lekka sprężonego pow. i wody (5 słupów i 3 fundamenty) Podpięcie t 2,25 używanych instalacji do estakady niebieskiej 50 Projekt budowlano-wykonawczy hali i estakady Zezwolenia, pozwolenia (dokumentacja urzędowa) kpl. 1 str. 5

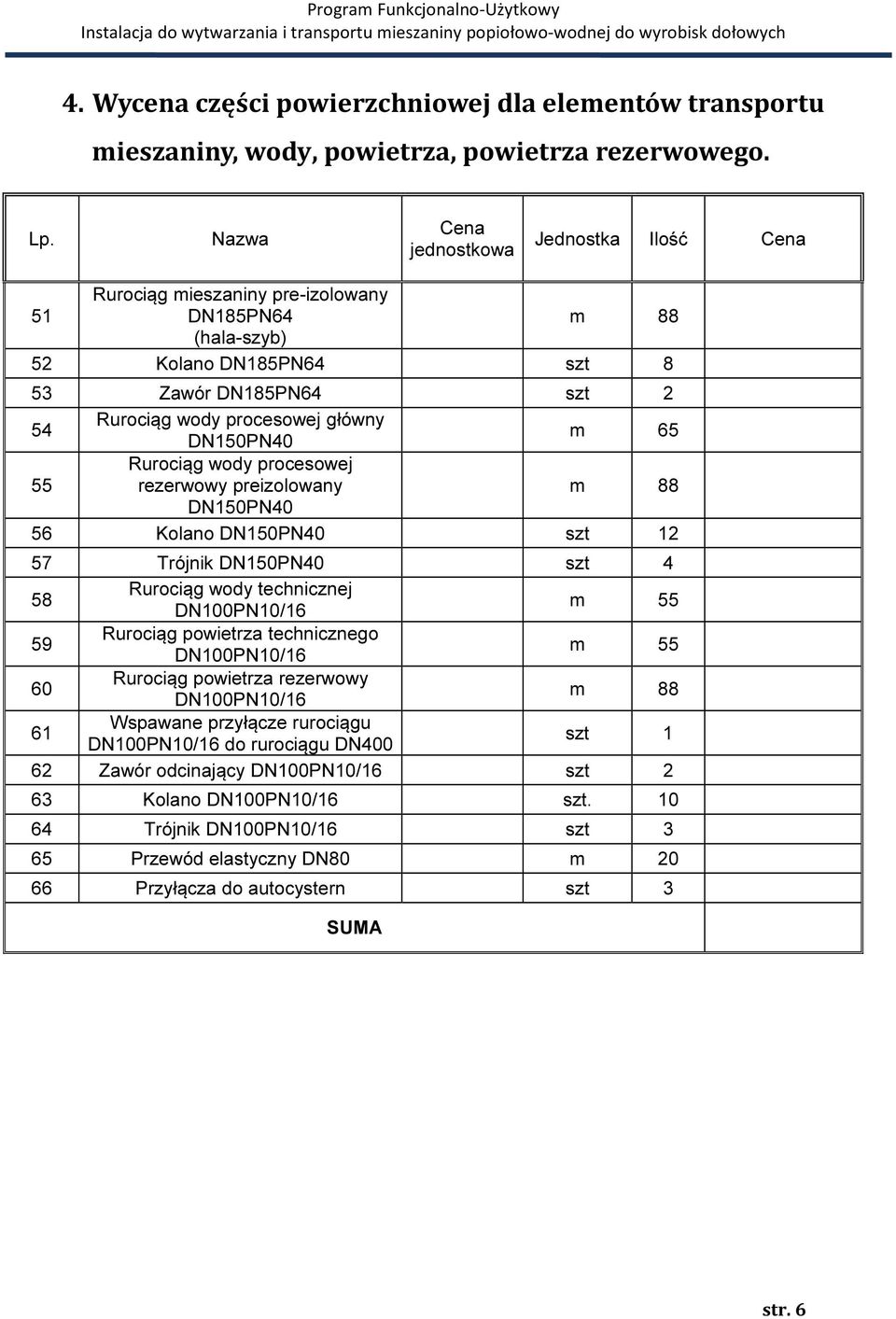

6 4. Wycena części powierzchniowej dla elementów transportu mieszaniny, wody, powietrza, powietrza rezerwowego. Lp. 51 Rurociąg mieszaniny pre-izolowany DN185PN64 m 88 (hala-szyb) 52 Kolano DN185PN64 szt 8 53 Zawór DN185PN64 szt 2 54 Rurociąg wody procesowej główny DN150PN40 m Rurociąg wody procesowej rezerwowy preizolowany m 88 DN150PN40 56 Kolano DN150PN40 szt Trójnik DN150PN40 szt 4 58 Rurociąg wody technicznej DN100PN10/16 m Rurociąg powietrza technicznego DN100PN10/16 m Rurociąg powietrza rezerwowy DN100PN10/16 m Wspawane przyłącze rurociągu DN100PN10/16 do rurociągu DN400 szt 1 62 Zawór odcinający DN100PN10/16 szt 2 63 Kolano DN100PN10/16 szt Trójnik DN100PN10/16 szt 3 65 Przewód elastyczny DN80 m Przyłącza do autocystern szt 3 str. 6

7 5. Wycena części szybowej: transport mieszaniny, Lp. 67 Rurociąg mieszaniny DN185PN64 cz.szybu m Odpowietrzenie rurociągu szt 1 69 Trójnik DN185PN64 szt 2 70 Zawór odcinający DN185PN64 szt 3 71 Czujnik ciśnienia ATEX szt 1 72 Prace szybowe (montaż, kotwy, klej, mocowania, projekt) 73 Przewiert z poz.512 do 640 m Wycena części elektrycznej Lp. 74 Dokumentacja linii zasilających stację transformatorową na potrzeby hali oraz modernizacji pól 9 i 7B lub 28B 75 Modernizacja pola 9 w rozdzielni 500V B02 76 Modernizacja pola 7B lub 28B w rozdzielni 500V B03 77 Dokumentacja rozdzielni głównej i stacji kontenerowej w budynku mieszalni 78 Dokumentacja wykonawcza instalacji elektrycznej w budynku hali mieszalni 79 Podstawowa linia zasilająca nn o dł. ok 300m kablem 4xYAKXS 1x300 0,5/1kV z rozdzielni B02 do stacji kontenerowej (rury osłonowe, wieszaki kablowe itp.) 80 Kabel 4xYAKXS 1x300 m Przewiert kierunkowy 82 Rezerwowa linia zasilająca nn o dł. ok 440m kablem 4xYAKXS 1x300 0,5/1kV z rozdzielni B03 do stacji kontenerowej po estakadzie (rury osłonowe, wieszaki kablowe itp.) 83 Kabel 4xYAKXS 1x300 m 1760 str. 7

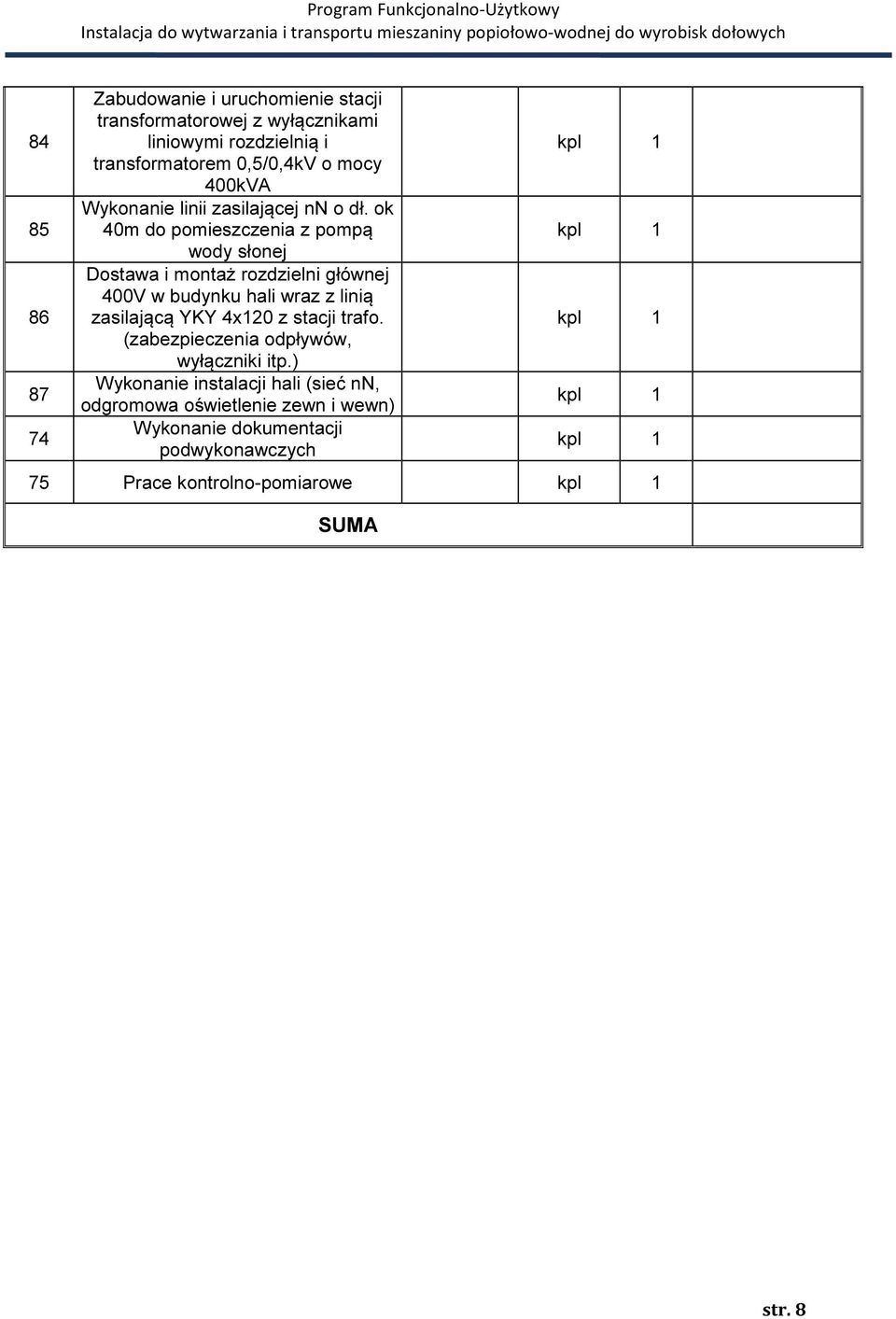

8 Zabudowanie i uruchomienie stacji transformatorowej z wyłącznikami liniowymi rozdzielnią i transformatorem 0,5/0,4kV o mocy 400kVA Wykonanie linii zasilającej nn o dł. ok 40m do pomieszczenia z pompą wody słonej Dostawa i montaż rozdzielni głównej 400V w budynku hali wraz z linią zasilającą YKY 4x120 z stacji trafo. (zabezpieczenia odpływów, wyłączniki itp.) Wykonanie instalacji hali (sieć nn, odgromowa oświetlenie zewn i wewn) Wykonanie dokumentacji podwykonawczych 75 Prace kontrolno-pomiarowe str. 8

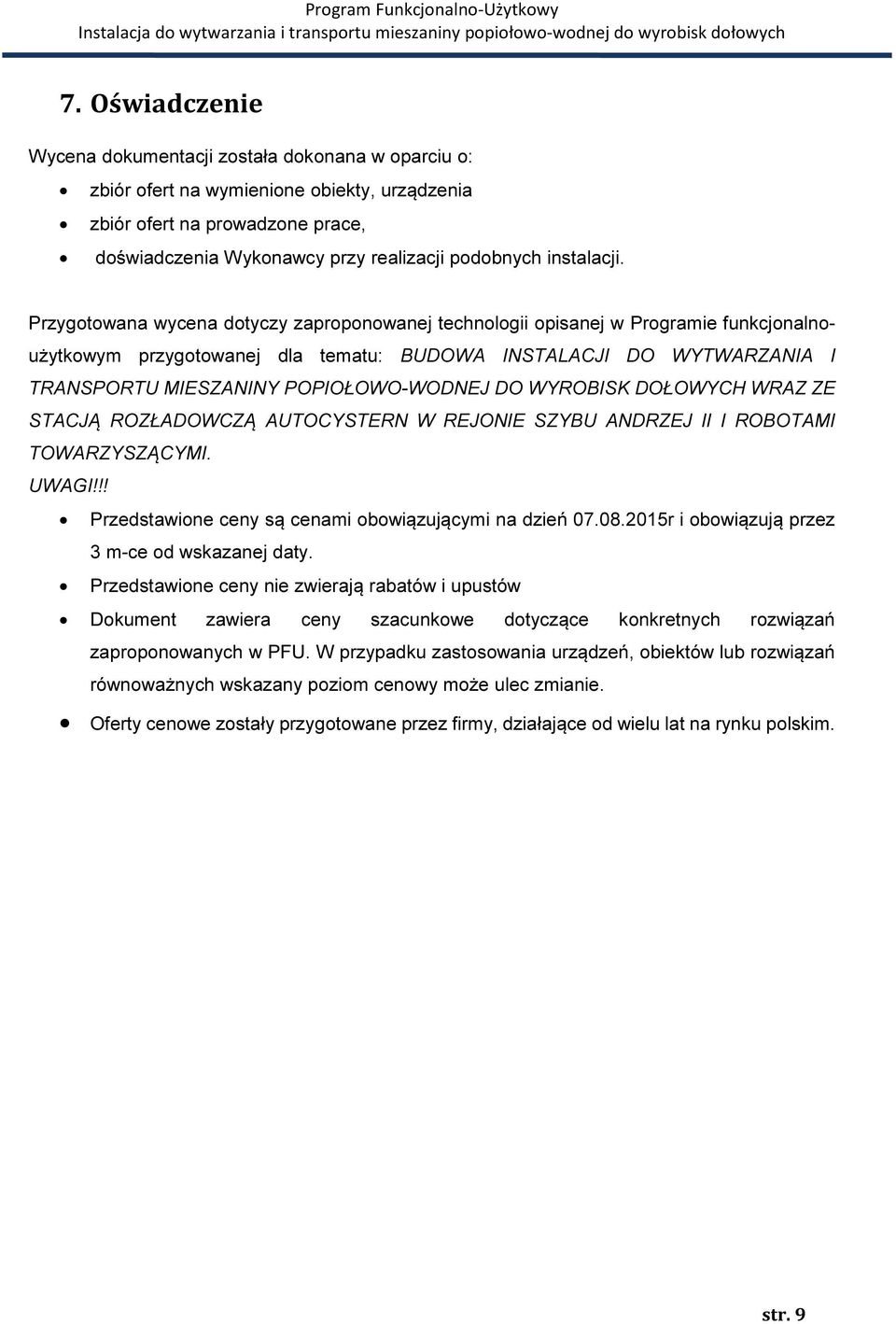

9 7. Oświadczenie Wycena dokumentacji została dokonana w oparciu o: zbiór ofert na wymienione obiekty, urządzenia zbiór ofert na prowadzone prace, doświadczenia Wykonawcy przy realizacji podobnych instalacji. Przygotowana wycena dotyczy zaproponowanej technologii opisanej w Programie funkcjonalnoużytkowym przygotowanej dla tematu: BUDOWA INSTALACJI DO WYTWARZANIA I TRANSPORTU MIESZANINY POPIOŁOWO-WODNEJ DO WYROBISK DOŁOWYCH WRAZ ZE STACJĄ ROZŁADOWCZĄ AUTOCYSTERN W REJONIE SZYBU ANDRZEJ II I ROBOTAMI TOWARZYSZĄCYMI. UWAGI!!! Przedstawione ceny są cenami obowiązującymi na dzień r i obowiązują przez 3 m-ce od wskazanej daty. Przedstawione ceny nie zwierają rabatów i upustów Dokument zawiera ceny szacunkowe dotyczące konkretnych rozwiązań zaproponowanych w PFU. W przypadku zastosowania urządzeń, obiektów lub rozwiązań równoważnych wskazany poziom cenowy może ulec zmianie. Oferty cenowe zostały przygotowane przez firmy, działające od wielu lat na rynku polskim. str. 9
