INSTRUKCJA OBSŁUGI. SIECIOWY SERWER PLIKÓW 2x SATA, 2x 10/1000 THECUS

Transkrypt

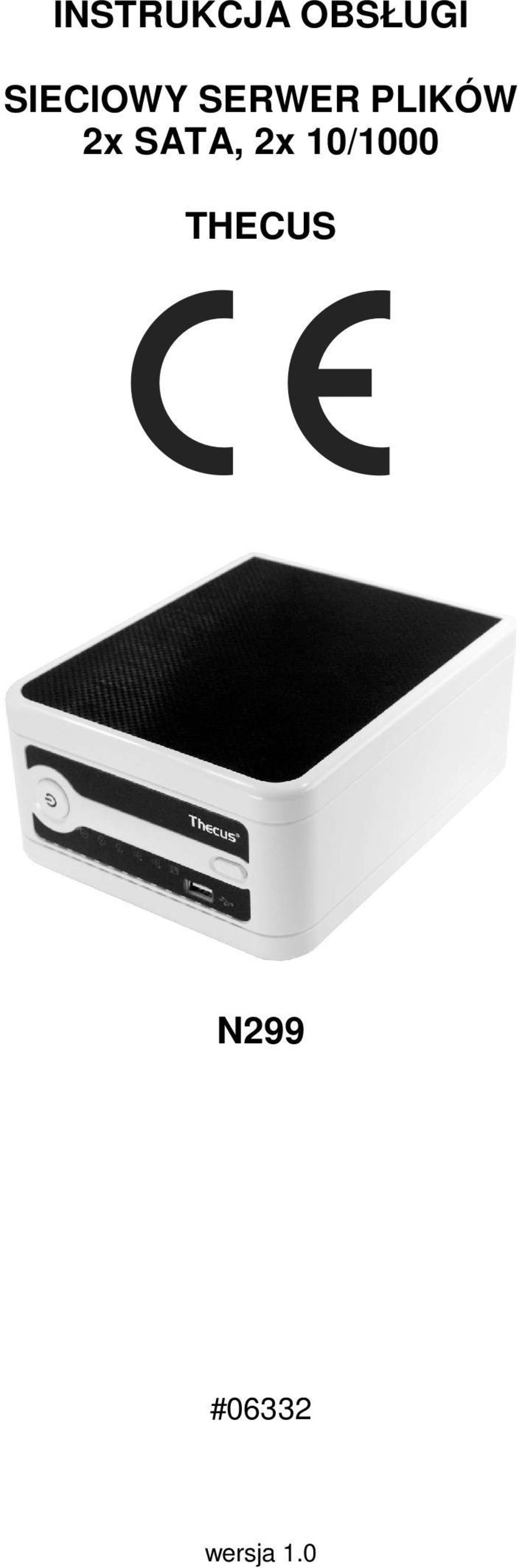

1 INSTRUKCJA OBSŁUGI SIECIOWY SERWER PLIKÓW 2x SATA, 2x 10/1000 THECUS N299 #06332 wersja 1.0

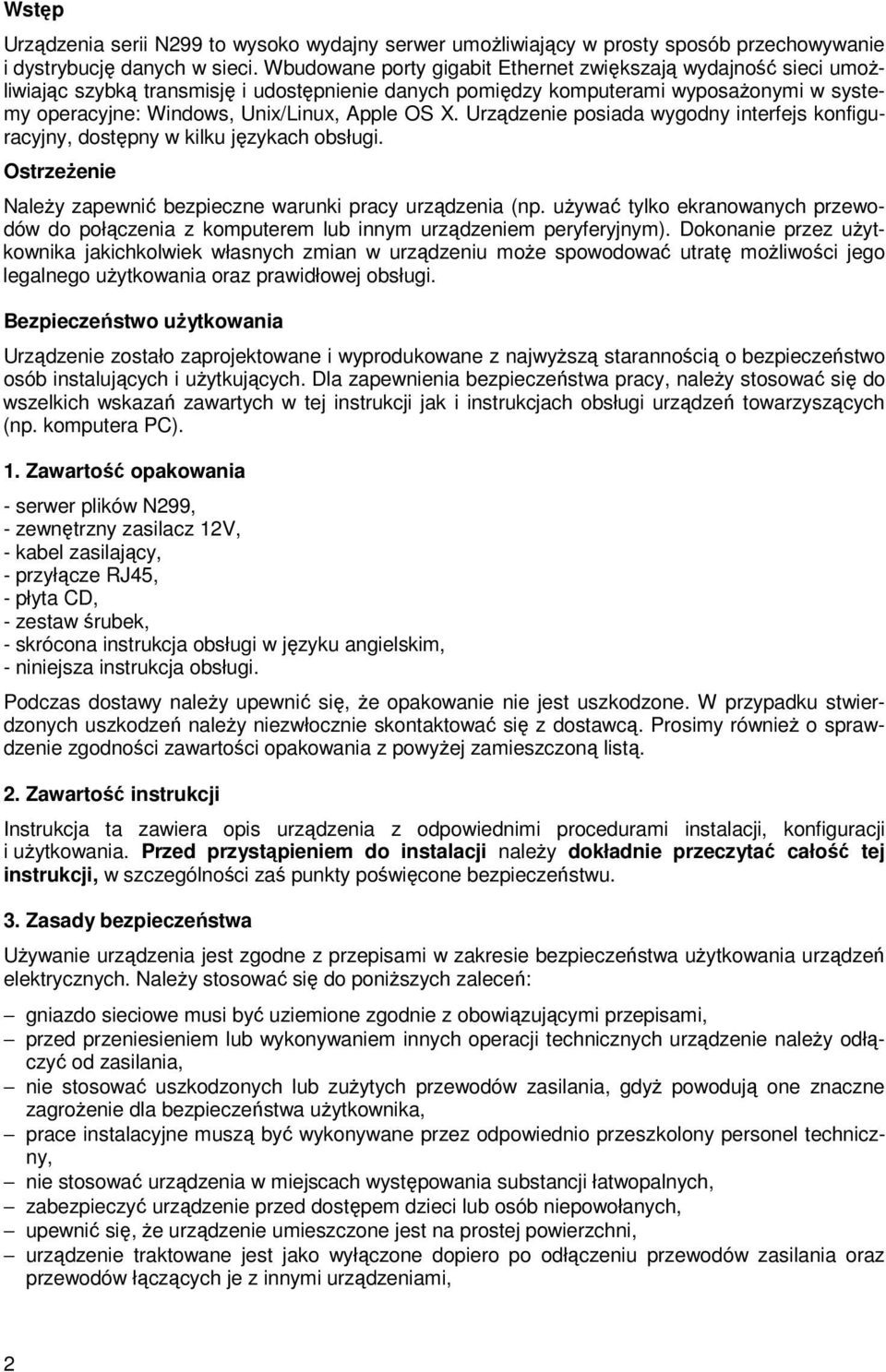

2 Wstęp Urządzenia serii N299 to wysoko wydajny serwer umoŝliwiający w prosty sposób przechowywanie i dystrybucję danych w sieci. Wbudowane porty gigabit Ethernet zwiększają wydajność sieci umoŝliwiając szybką transmisję i udostępnienie danych pomiędzy komputerami wyposaŝonymi w systemy operacyjne: Windows, Unix/Linux, Apple OS X. Urządzenie posiada wygodny interfejs konfiguracyjny, dostępny w kilku językach obsługi. OstrzeŜenie NaleŜy zapewnić bezpieczne warunki pracy urządzenia (np. uŝywać tylko ekranowanych przewodów do połączenia z komputerem lub innym urządzeniem peryferyjnym). Dokonanie przez uŝytkownika jakichkolwiek własnych zmian w urządzeniu moŝe spowodować utratę moŝliwości jego legalnego uŝytkowania oraz prawidłowej obsługi. Bezpieczeństwo uŝytkowania Urządzenie zostało zaprojektowane i wyprodukowane z najwyŝszą starannością o bezpieczeństwo osób instalujących i uŝytkujących. Dla zapewnienia bezpieczeństwa pracy, naleŝy stosować się do wszelkich wskazań zawartych w tej instrukcji jak i instrukcjach obsługi urządzeń towarzyszących (np. komputera PC). 1. Zawartość opakowania - serwer plików N299, - zewnętrzny zasilacz 12V, - kabel zasilający, - przyłącze RJ45, - płyta CD, - zestaw śrubek, - skrócona instrukcja obsługi w języku angielskim, - niniejsza instrukcja obsługi. Podczas dostawy naleŝy upewnić się, Ŝe opakowanie nie jest uszkodzone. W przypadku stwierdzonych uszkodzeń naleŝy niezwłocznie skontaktować się z dostawcą. Prosimy równieŝ o sprawdzenie zgodności zawartości opakowania z powyŝej zamieszczoną listą. 2. Zawartość instrukcji Instrukcja ta zawiera opis urządzenia z odpowiednimi procedurami instalacji, konfiguracji i uŝytkowania. Przed przystąpieniem do instalacji naleŝy dokładnie przeczytać całość tej instrukcji, w szczególności zaś punkty poświęcone bezpieczeństwu. 3. Zasady bezpieczeństwa UŜywanie urządzenia jest zgodne z przepisami w zakresie bezpieczeństwa uŝytkowania urządzeń elektrycznych. NaleŜy stosować się do poniŝszych zaleceń: gniazdo sieciowe musi być uziemione zgodnie z obowiązującymi przepisami, przed przeniesieniem lub wykonywaniem innych operacji technicznych urządzenie naleŝy odłączyć od zasilania, nie stosować uszkodzonych lub zuŝytych przewodów zasilania, gdyŝ powodują one znaczne zagroŝenie dla bezpieczeństwa uŝytkownika, prace instalacyjne muszą być wykonywane przez odpowiednio przeszkolony personel techniczny, nie stosować urządzenia w miejscach występowania substancji łatwopalnych, zabezpieczyć urządzenie przed dostępem dzieci lub osób niepowołanych, upewnić się, Ŝe urządzenie umieszczone jest na prostej powierzchni, urządzenie traktowane jest jako wyłączone dopiero po odłączeniu przewodów zasilania oraz przewodów łączących je z innymi urządzeniami, 2

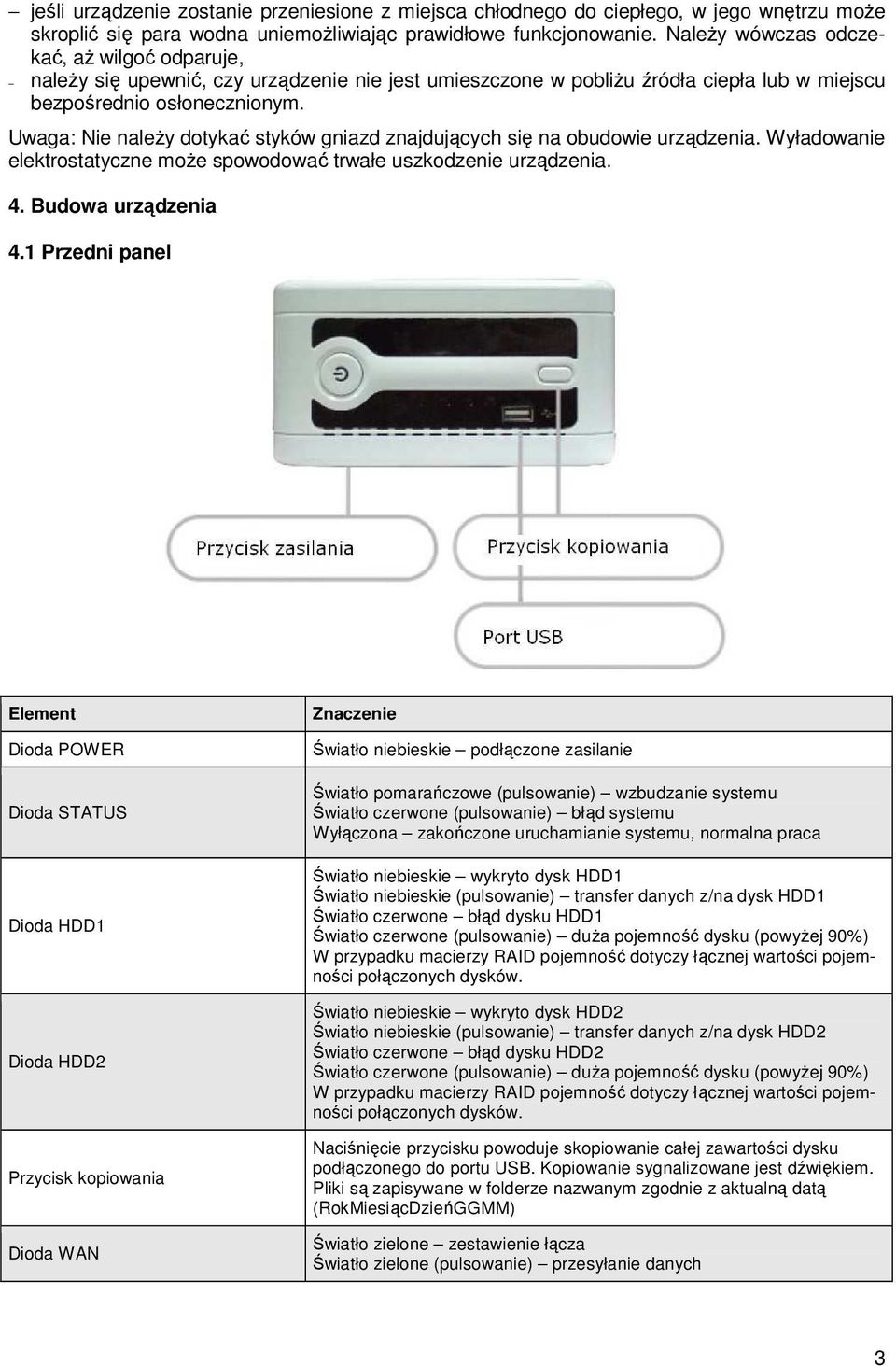

3 jeśli urządzenie zostanie przeniesione z miejsca chłodnego do ciepłego, w jego wnętrzu moŝe skroplić się para wodna uniemoŝliwiając prawidłowe funkcjonowanie. NaleŜy wówczas odczekać, aŝ wilgoć odparuje, naleŝy się upewnić, czy urządzenie nie jest umieszczone w pobliŝu źródła ciepła lub w miejscu bezpośrednio osłonecznionym. Uwaga: Nie naleŝy dotykać styków gniazd znajdujących się na obudowie urządzenia. Wyładowanie elektrostatyczne moŝe spowodować trwałe uszkodzenie urządzenia. 4. Budowa urządzenia 4.1 Przedni panel Element Dioda POWER Dioda STATUS Dioda HDD1 Dioda HDD2 Przycisk kopiowania Dioda WAN Znaczenie Światło niebieskie podłączone zasilanie Światło pomarańczowe (pulsowanie) wzbudzanie systemu Światło czerwone (pulsowanie) błąd systemu Wyłączona zakończone uruchamianie systemu, normalna praca Światło niebieskie wykryto dysk HDD1 Światło niebieskie (pulsowanie) transfer danych z/na dysk HDD1 Światło czerwone błąd dysku HDD1 Światło czerwone (pulsowanie) duŝa pojemność dysku (powyŝej 90%) W przypadku macierzy RAID pojemność dotyczy łącznej wartości pojemności połączonych dysków. Światło niebieskie wykryto dysk HDD2 Światło niebieskie (pulsowanie) transfer danych z/na dysk HDD2 Światło czerwone błąd dysku HDD2 Światło czerwone (pulsowanie) duŝa pojemność dysku (powyŝej 90%) W przypadku macierzy RAID pojemność dotyczy łącznej wartości pojemności połączonych dysków. Naciśnięcie przycisku powoduje skopiowanie całej zawartości dysku podłączonego do portu USB. Kopiowanie sygnalizowane jest dźwiękiem. Pliki są zapisywane w folderze nazwanym zgodnie z aktualną datą (RokMiesiącDzieńGGMM) Światło zielone zestawienie łącza Światło zielone (pulsowanie) przesyłanie danych 3

4 Dioda LAN Dioda USB Port USB Przycisk zasilania Światło zielone zestawienie łącza Światło zielone (pulsowanie) przesyłanie danych Działanie podczas podłączenia urządzenia do portu: Światło niebieskie (pulsowanie, 5 sek.) urządzenie poprawnie podłączone do portu. Światło czerwone (pulsowanie, 5 sek.) urządzenie niepoprawnie podłączone do portu. Działanie podczas przesyłania danych: Światło niebieskie (pulsowanie) trwa transfer danych Światło czerwone (pulsowanie) błąd odczytu/zapisu urządzenia USB Port do podłączenia urządzeń ze złączem USB Przycisk włączenia/odłączenia zasilania 4.2. Tylni panel Element Gniazdo zasilania Port WAN Port LAN Port USB Znaczenie Gniazdo do podłączenia kabla zasilającego Port do podłączenia z siecią Ethernet poprzez router lub przełącznik Port uŝywany do współdzielenia danych w sieci LAN Port do podłączenia urządzeń ze złączem USB 5. Instalacja sprzętu 5.1. Zasilanie Serwer plików posiada wewnętrzny zasilacz. Urządzenie naleŝy podłączyć do sieci prądu zmiennego 230V 50Hz przy uŝyciu kabla zasilającego. Serwer N299R posiada wbudowany dodatkowy zasilacz (posiada 2 gniazda zasilania) MontaŜ Do urządzenia moŝna podłączyć standardowe dyski SATA 3.5. Aby poprawnie zainstalować dyski naleŝy: odkręcić 2 śruby z tylnego panelu urządzenia i 4 śruby montaŝowe, wyjąć tacki na dyski z urządzenia, umieścić dyski SATA na tacce i dokręcić śruby załączone w opakowaniu, 4

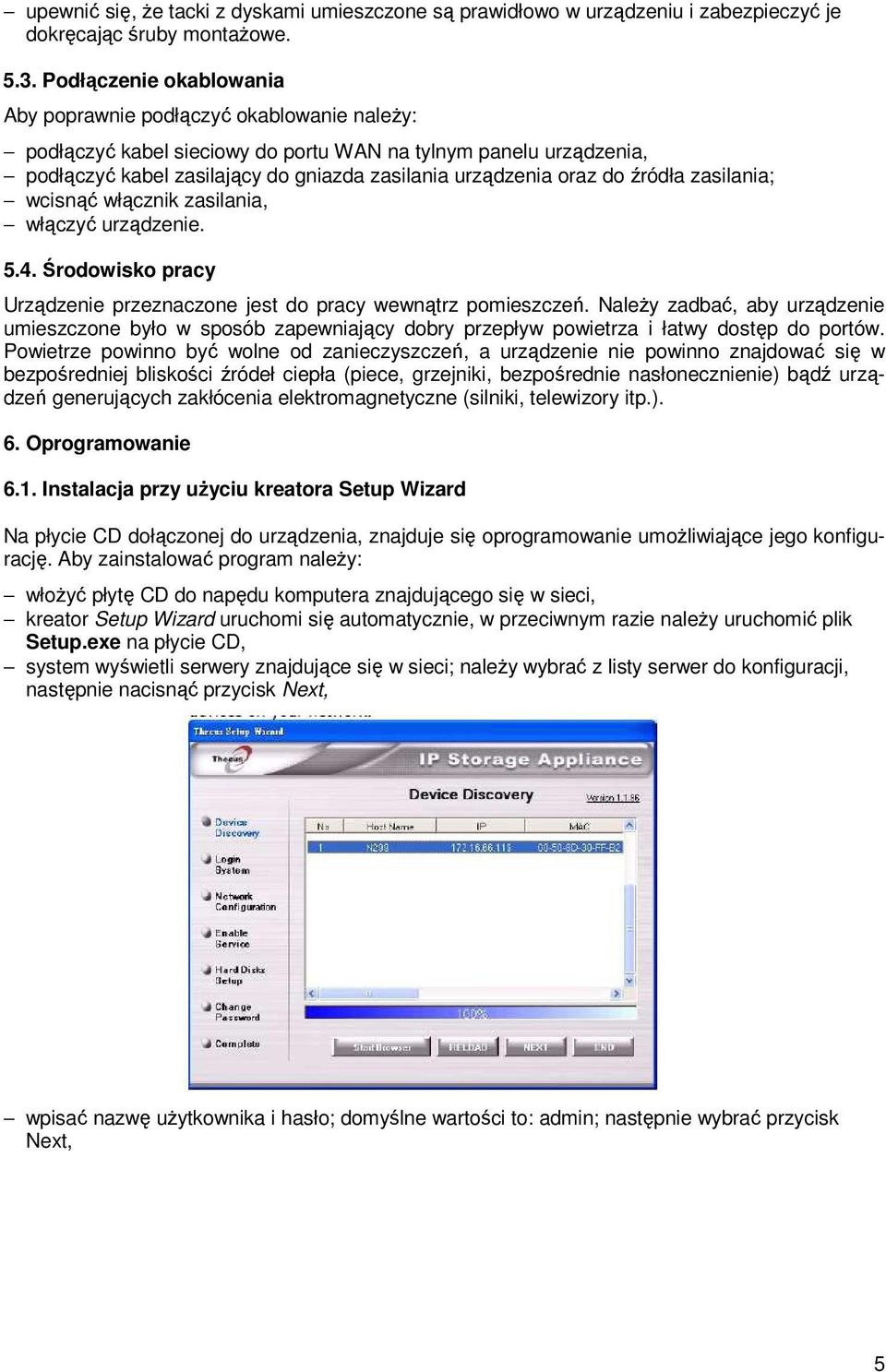

5 upewnić się, Ŝe tacki z dyskami umieszczone są prawidłowo w urządzeniu i zabezpieczyć je dokręcając śruby montaŝowe Podłączenie okablowania Aby poprawnie podłączyć okablowanie naleŝy: podłączyć kabel sieciowy do portu WAN na tylnym panelu urządzenia, podłączyć kabel zasilający do gniazda zasilania urządzenia oraz do źródła zasilania; wcisnąć włącznik zasilania, włączyć urządzenie Środowisko pracy Urządzenie przeznaczone jest do pracy wewnątrz pomieszczeń. NaleŜy zadbać, aby urządzenie umieszczone było w sposób zapewniający dobry przepływ powietrza i łatwy dostęp do portów. Powietrze powinno być wolne od zanieczyszczeń, a urządzenie nie powinno znajdować się w bezpośredniej bliskości źródeł ciepła (piece, grzejniki, bezpośrednie nasłonecznienie) bądź urządzeń generujących zakłócenia elektromagnetyczne (silniki, telewizory itp.). 6. Oprogramowanie 6.1. Instalacja przy uŝyciu kreatora Setup Wizard Na płycie CD dołączonej do urządzenia, znajduje się oprogramowanie umoŝliwiające jego konfigurację. Aby zainstalować program naleŝy: włoŝyć płytę CD do napędu komputera znajdującego się w sieci, kreator Setup Wizard uruchomi się automatycznie, w przeciwnym razie naleŝy uruchomić plik Setup.exe na płycie CD, system wyświetli serwery znajdujące się w sieci; naleŝy wybrać z listy serwer do konfiguracji, następnie nacisnąć przycisk Next, wpisać nazwę uŝytkownika i hasło; domyślne wartości to: admin; następnie wybrać przycisk Next, 5

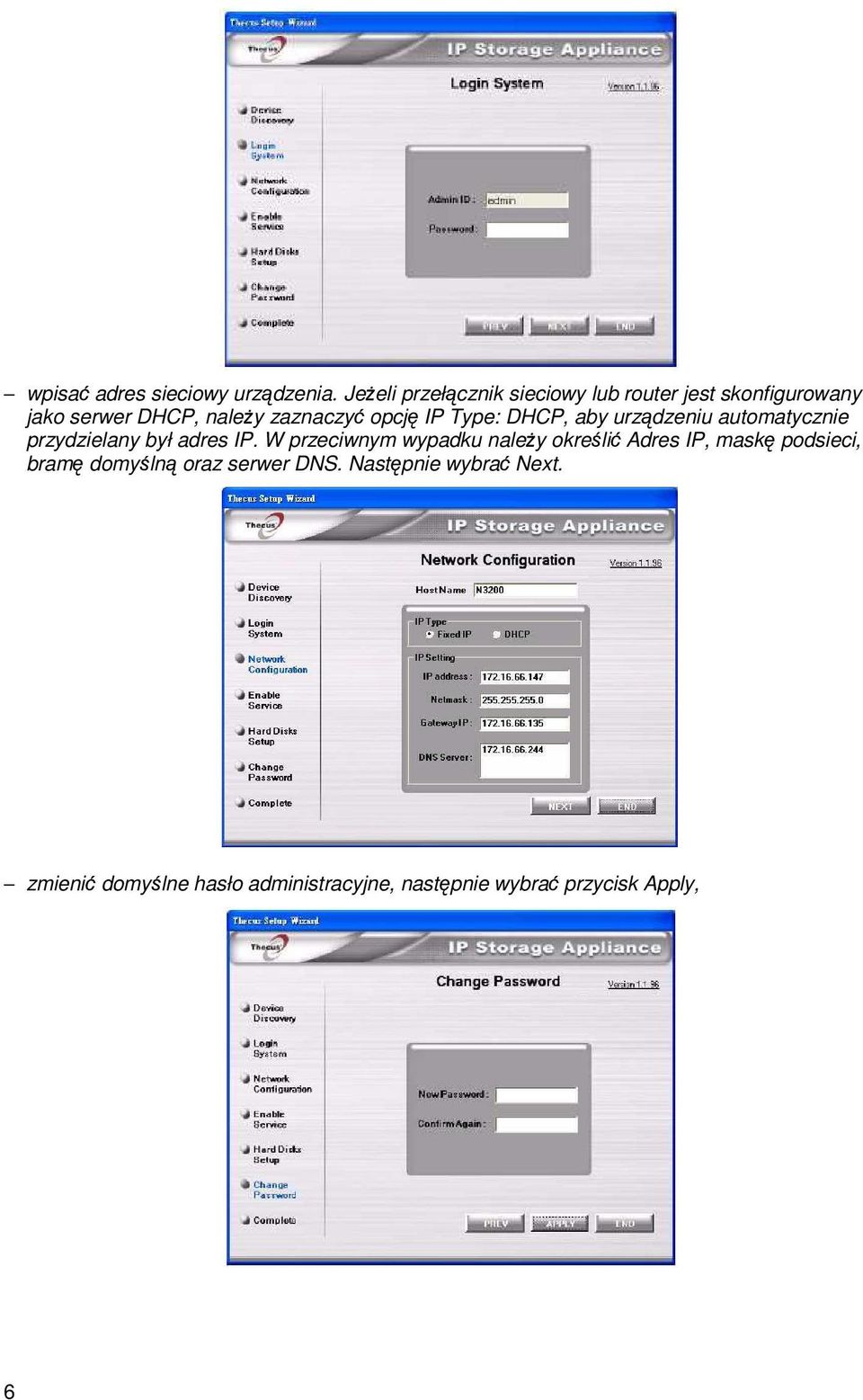

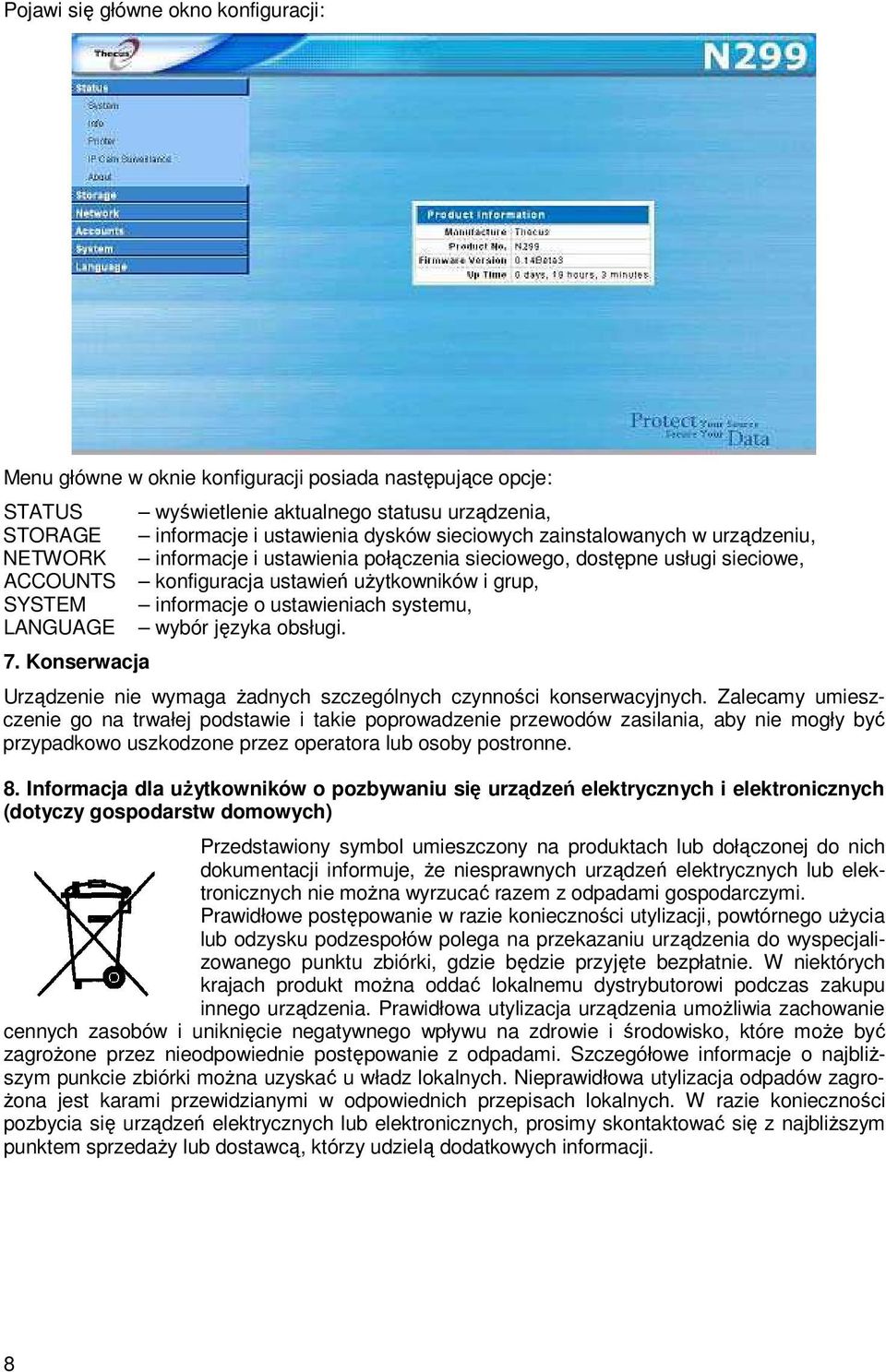

6 wpisać adres sieciowy urządzenia. JeŜeli przełącznik sieciowy lub router jest skonfigurowany jako serwer DHCP, naleŝy zaznaczyć opcję IP Type: DHCP, aby urządzeniu automatycznie przydzielany był adres IP. W przeciwnym wypadku naleŝy określić Adres IP, maskę podsieci, bramę domyślną oraz serwer DNS. Następnie wybrać Next. zmienić domyślne hasło administracyjne, następnie wybrać przycisk Apply, 6

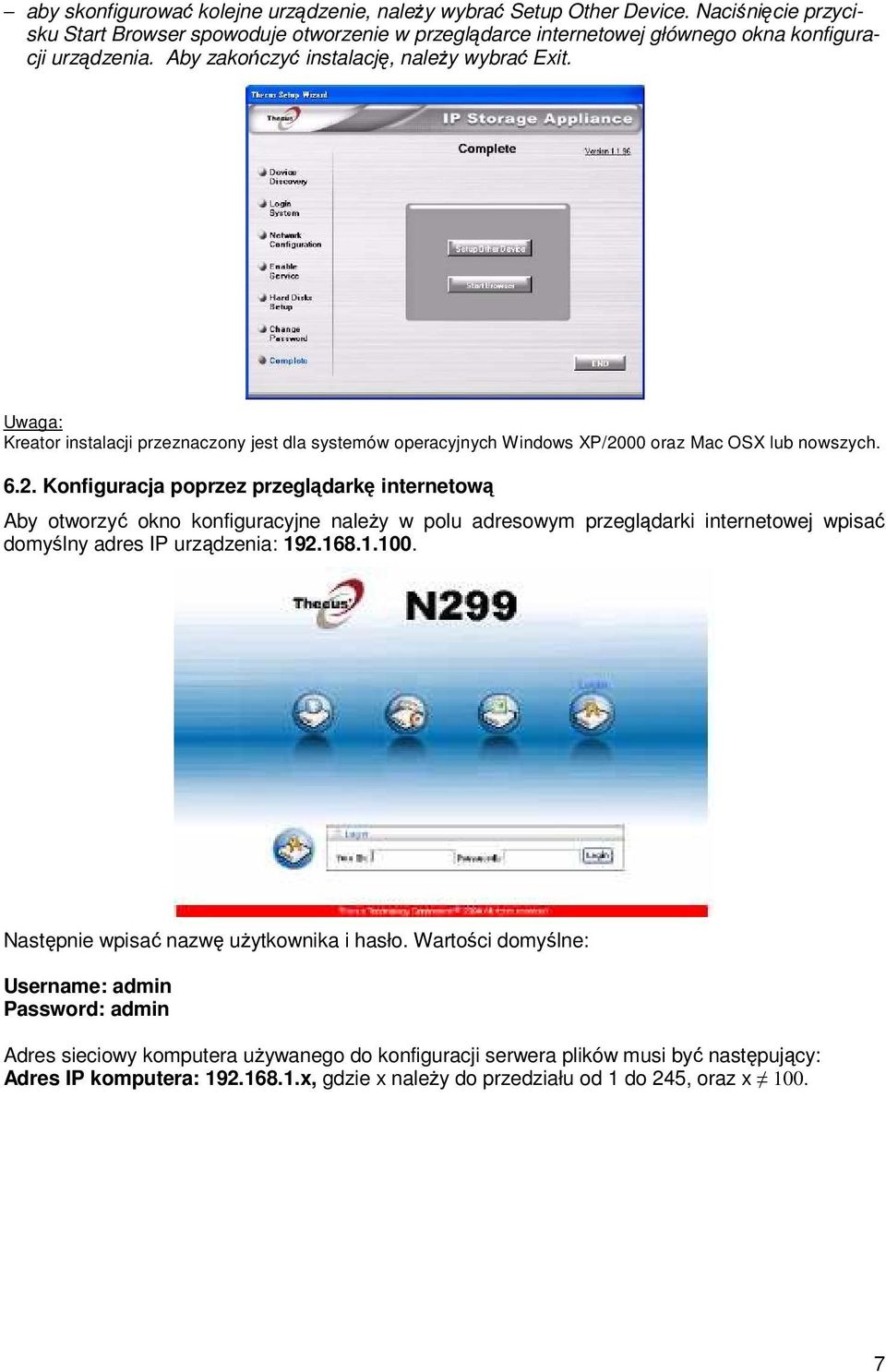

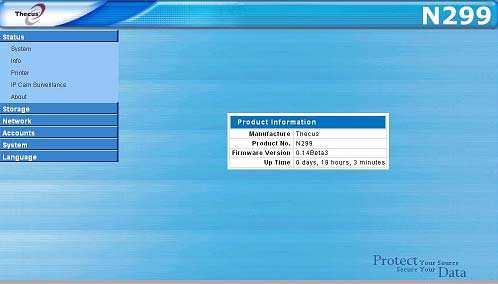

7 aby skonfigurować kolejne urządzenie, naleŝy wybrać Setup Other Device. Naciśnięcie przycisku Start Browser spowoduje otworzenie w przeglądarce internetowej głównego okna konfiguracji urządzenia. Aby zakończyć instalację, naleŝy wybrać Exit. Uwaga: Kreator instalacji przeznaczony jest dla systemów operacyjnych Windows XP/2000 oraz Mac OSX lub nowszych Konfiguracja poprzez przeglądarkę internetową Aby otworzyć okno konfiguracyjne naleŝy w polu adresowym przeglądarki internetowej wpisać domyślny adres IP urządzenia: Następnie wpisać nazwę uŝytkownika i hasło. Wartości domyślne: Username: admin Password: admin Adres sieciowy komputera uŝywanego do konfiguracji serwera plików musi być następujący: Adres IP komputera: x, gdzie x naleŝy do przedziału od 1 do 245, oraz x

8 Pojawi się główne okno konfiguracji: Menu główne w oknie konfiguracji posiada następujące opcje: STATUS STORAGE NETWORK ACCOUNTS SYSTEM LANGUAGE 7. Konserwacja wyświetlenie aktualnego statusu urządzenia, informacje i ustawienia dysków sieciowych zainstalowanych w urządzeniu, informacje i ustawienia połączenia sieciowego, dostępne usługi sieciowe, konfiguracja ustawień uŝytkowników i grup, informacje o ustawieniach systemu, wybór języka obsługi. Urządzenie nie wymaga Ŝadnych szczególnych czynności konserwacyjnych. Zalecamy umieszczenie go na trwałej podstawie i takie poprowadzenie przewodów zasilania, aby nie mogły być przypadkowo uszkodzone przez operatora lub osoby postronne. 8. Informacja dla uŝytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych) Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, Ŝe niesprawnych urządzeń elektrycznych lub elektronicznych nie moŝna wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności utylizacji, powtórnego uŝycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt moŝna oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia. Prawidłowa utylizacja urządzenia umoŝliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które moŝe być zagroŝone przez nieodpowiednie postępowanie z odpadami. Szczegółowe informacje o najbliŝszym punkcie zbiórki moŝna uzyskać u władz lokalnych. Nieprawidłowa utylizacja odpadów zagro- Ŝona jest karami przewidzianymi w odpowiednich przepisach lokalnych. W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliŝszym punktem sprzedaŝy lub dostawcą, którzy udzielą dodatkowych informacji. 8

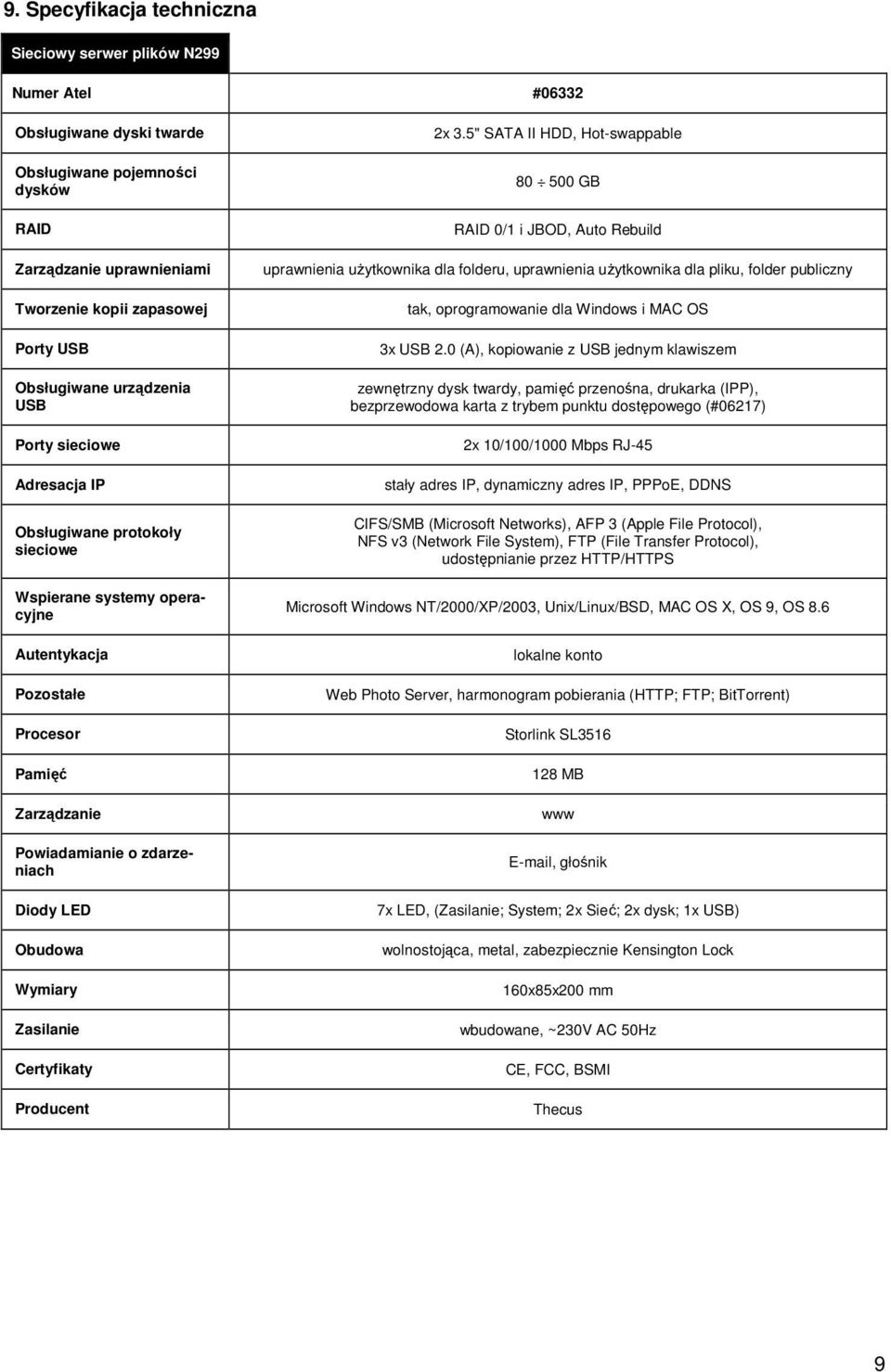

9 9. Specyfikacja techniczna Sieciowy serwer plików N299 Numer Atel #06332 Obsługiwane dyski twarde Obsługiwane pojemności dysków RAID Zarządzanie uprawnieniami Tworzenie kopii zapasowej Porty USB Obsługiwane urządzenia USB Porty sieciowe Adresacja IP Obsługiwane protokoły sieciowe Wspierane systemy operacyjne Autentykacja Pozostałe Procesor Pamięć Zarządzanie Powiadamianie o zdarzeniach Diody LED Obudowa Wymiary Zasilanie Certyfikaty Producent 2x 3.5" SATA II HDD, Hot-swappable GB RAID 0/1 i JBOD, Auto Rebuild uprawnienia uŝytkownika dla folderu, uprawnienia uŝytkownika dla pliku, folder publiczny tak, oprogramowanie dla Windows i MAC OS 3x USB 2.0 (A), kopiowanie z USB jednym klawiszem zewnętrzny dysk twardy, pamięć przenośna, drukarka (IPP), bezprzewodowa karta z trybem punktu dostępowego (#06217) 2x 10/100/1000 Mbps RJ-45 stały adres IP, dynamiczny adres IP, PPPoE, DDNS CIFS/SMB (Microsoft Networks), AFP 3 (Apple File Protocol), NFS v3 (Network File System), FTP (File Transfer Protocol), udostępnianie przez HTTP/HTTPS Microsoft Windows NT/2000/XP/2003, Unix/Linux/BSD, MAC OS X, OS 9, OS 8.6 lokalne konto Web Photo Server, harmonogram pobierania (HTTP; FTP; BitTorrent) Storlink SL MB www , głośnik 7x LED, (Zasilanie; System; 2x Sieć; 2x dysk; 1x USB) wolnostojąca, metal, zabezpiecznie Kensington Lock 160x85x200 mm wbudowane, ~230V AC 50Hz CE, FCC, BSMI Thecus 9

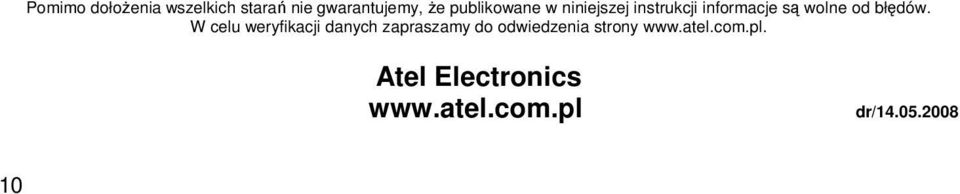

10 Pomimo dołoŝenia wszelkich starań nie gwarantujemy, Ŝe publikowane w niniejszej instrukcji informacje są wolne od błędów. W celu weryfikacji danych zapraszamy do odwiedzenia strony Atel Electronics dr/
