1 Określenie celów digitalizacji 3D czyli kiedy i dlaczego decydujemy się na wykonanie dokumentacji trójwymiarowej Eryk Bunsch Warszawa, dnia 21 stycznia 2013 roku

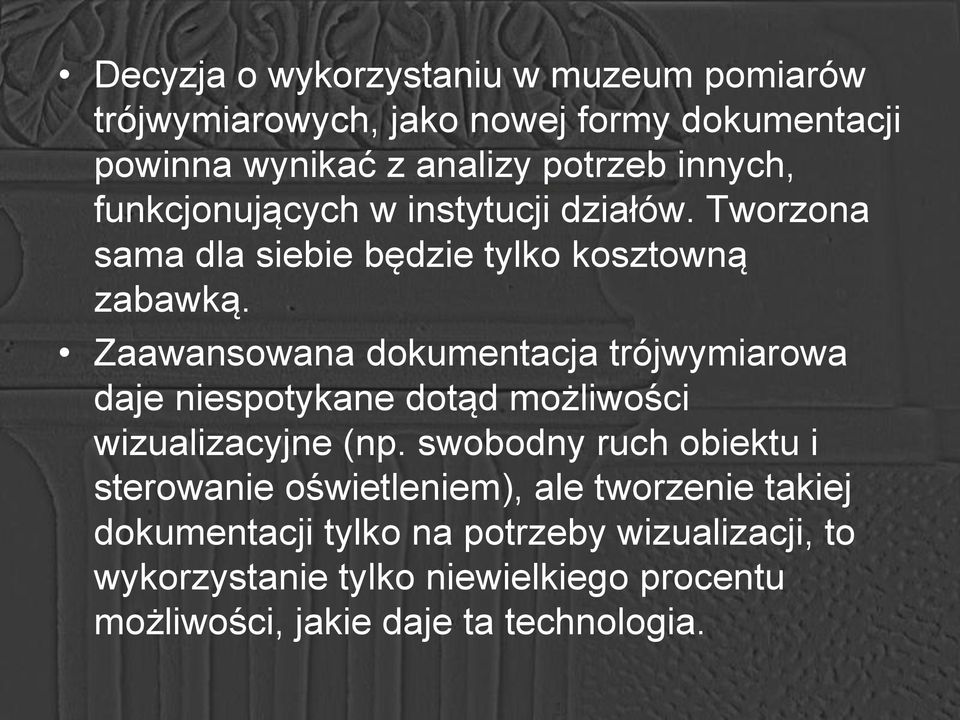

2 Decyzja o wykorzystaniu w muzeum pomiarów trójwymiarowych, jako nowej formy dokumentacji powinna wynikać z analizy potrzeb innych, funkcjonujących w instytucji działów. Tworzona sama dla siebie będzie tylko kosztowną zabawką. Zaawansowana dokumentacja trójwymiarowa daje niespotykane dotąd możliwości wizualizacyjne (np. swobodny ruch obiektu i sterowanie oświetleniem), ale tworzenie takiej dokumentacji tylko na potrzeby wizualizacji, to wykorzystanie tylko niewielkiego procentu możliwości, jakie daje ta technologia.

Zaawansowana dokumentacja trójwymiarowa daje niespotykane dotąd możliwości wizualizacyjne (np.

3 Przystępując do planowania procesu digitalizacji 3D powinno się przede wszystkim określić docelowe sposoby wykorzystania danych przestrzennych. Zaplanowanie samego procesu pomiaru i przetwarzania danych jest tylko środkiem technicznym i powinno być całkowicie podporządkowane celom stawianym danemu działaniu digitalizacyjnemu. Główne etapy procesu: - zbieranie danych pomiarowych, - przetwarzanie danych pomiarowych, - udostępnienie danych grupie użytkowników końcowych.

Zaplanowanie samego procesu pomiaru i przetwarzania danych jest tylko środkiem technicznym i powinno być całkowicie

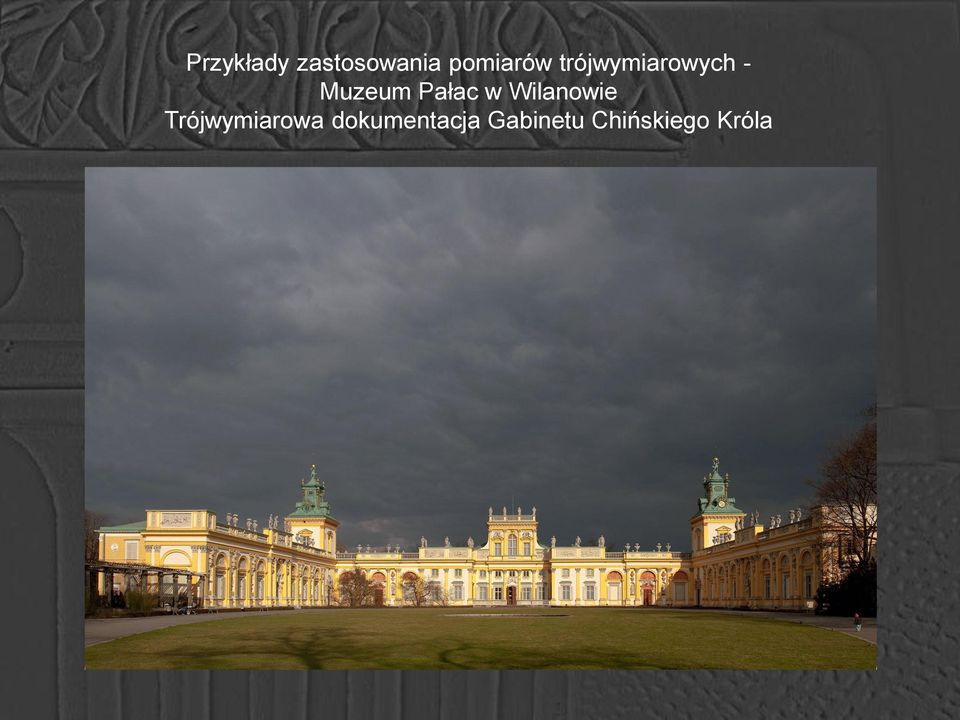

4 Przykłady zastosowania pomiarów trójwymiarowych - Muzeum Pałac w Wilanowie Trójwymiarowa dokumentacja Gabinetu Chińskiego Króla

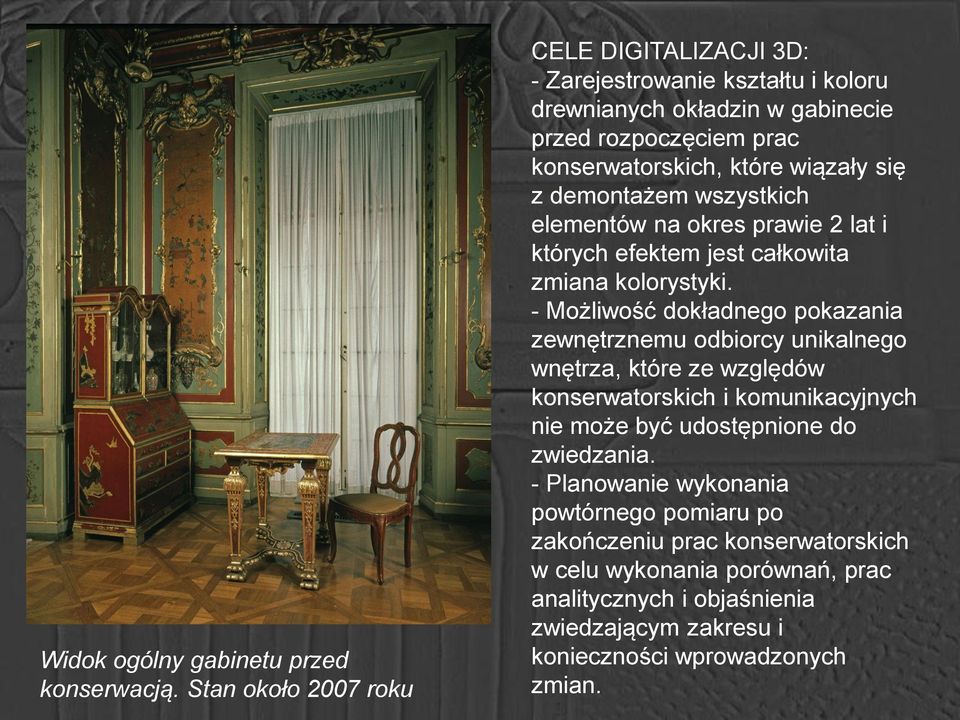

5 Widok ogólny gabinetu przed konserwacją. Stan około 2007 roku CELE DIGITALIZACJI 3D: - Zarejestrowanie kształtu i koloru drewnianych okładzin w gabinecie przed rozpoczęciem prac konserwatorskich, które wiązały się z demontażem wszystkich elementów na okres prawie 2 lat i których efektem jest całkowita zmiana kolorystyki. - Możliwość dokładnego pokazania zewnętrznemu odbiorcy unikalnego wnętrza, które ze względów konserwatorskich i komunikacyjnych nie może być udostępnione do zwiedzania. - Planowanie wykonania powtórnego pomiaru po zakończeniu prac konserwatorskich w celu wykonania porównań, prac analitycznych i objaśnienia zwiedzającym zakresu i konieczności wprowadzonych zmian.

się z demontażem wszystkich elementów na okres prawie 2 lat i których efektem jest całkowita zmiana kolorystyki.

6 Dokumentacja trójwymiarowa stanu zachowania obiektu w roku 2009

7 Zdjęcie 2D stanu zachowania obiektu po zakończeniu prac konserwatorskich

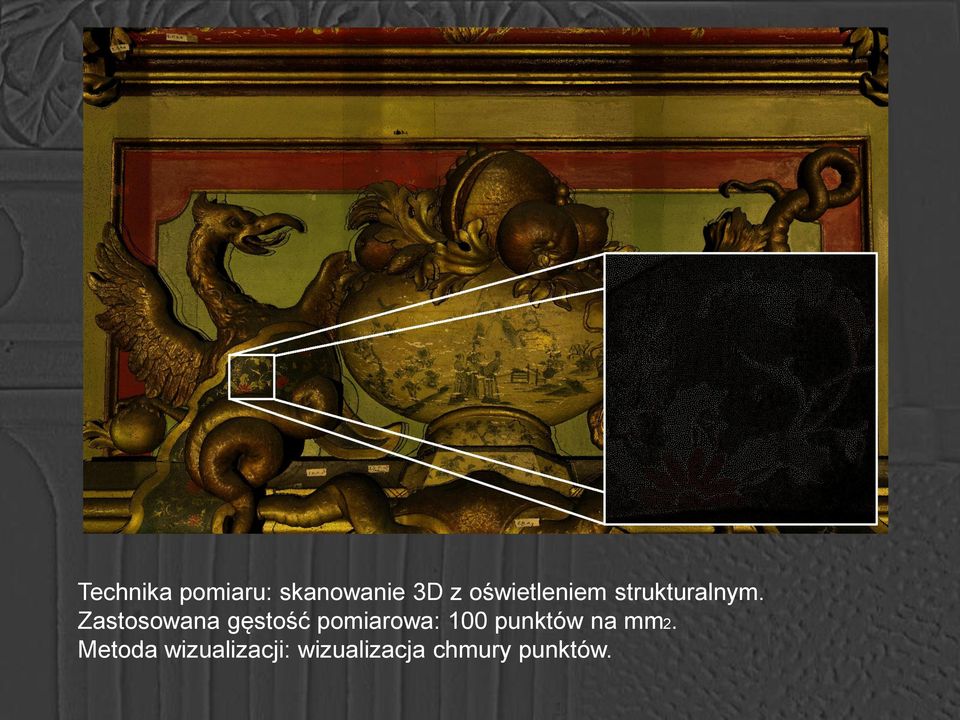

8 Technika pomiaru: skanowanie 3D z oświetleniem strukturalnym. Zastosowana gęstość pomiarowa: 100 punktów na mm2. Metoda wizualizacji: wizualizacja chmury punktów.

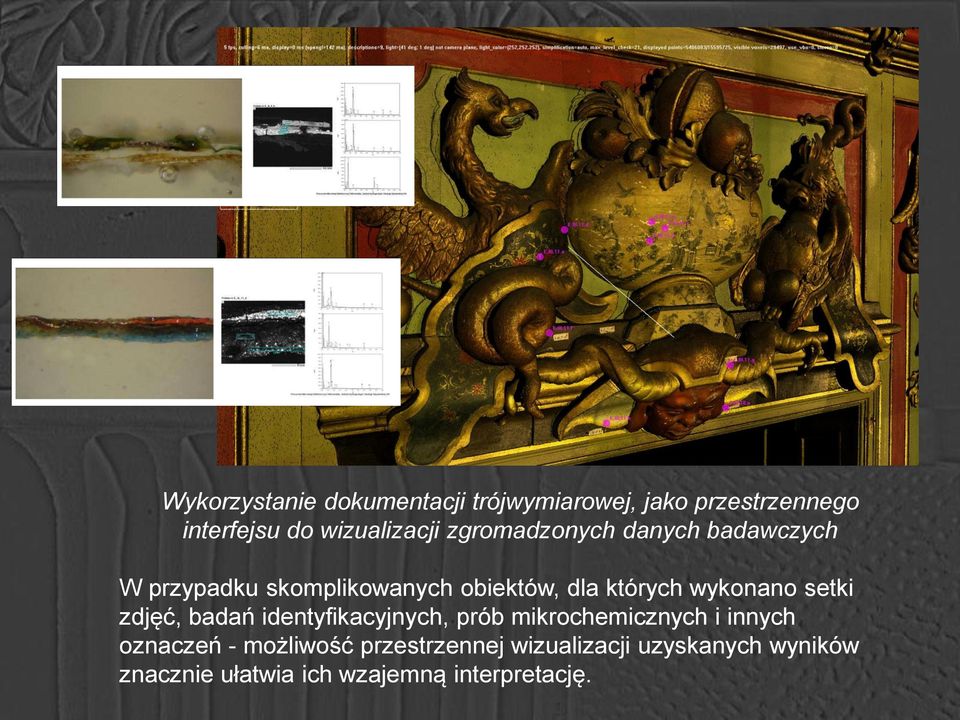

9 Wykorzystanie dokumentacji trójwymiarowej, jako przestrzennego interfejsu do wizualizacji zgromadzonych danych badawczych W przypadku skomplikowanych obiektów, dla których wykonano setki zdjęć, badań identyfikacyjnych, prób mikrochemicznych i innych oznaczeń - możliwość przestrzennej wizualizacji uzyskanych wyników znacznie ułatwia ich wzajemną interpretację.

setki zdjęć, badań identyfikacyjnych, prób mikrochemicznych i innych oznaczeń - możliwość

10 Fontana di Sala Grande Stan zachowania obiektu wykonanego w XVI wieku dla Palazzo Vecchio przed rozpoczęciem prac konserwatorskich

11 Trójwymiarowa dokumentacja stanu zachowania obiektu wykonana przy użyciu skanera laserowego

12 Wirtualna rekonstrukcja planowanego odtworzenia pierwotnej kompozycji rzeźbiarskiej. Pomiary i rekonstrukcje wykonane przez Giorgio Verdiani z zespołem. (źródło: materiały konferencyjne VSMM 2012)

13 Wydruk przestrzenny wykonany na drukarce trójwymiarowej w skali 1:10, na podstawie danych uzyskanych z pomiarów, umożliwia szczegółowe przedyskutowanie różnych wariantów rekonstrukcji przez zespół konserwatorów, architektów i historyków sztuki.

umożliwia szczegółowe przedyskutowanie różnych wariantów

14 Finalny efekt prac konserwatorskich wykonanych w oparciu o przygotowaną wirtualną rekonstrukcję. Stan z roku 2011.

15 Wirtualne połączenie przeszłości i teraźniejszości Świątynia Cham (Wietnam) Pomiary, rekonstrukcje i wizualizacje wykonane przez Gabriele Guidi z zespołem (źródło: materiały konferencyjne VSMM 2012)

16 Wirtualna rekonstrukcja prawdopodobnego wyglądu zniszczonej Świątyni Cham w Wietnamie wykonana na podstawie skanowania 3D pozostałości świątyni. CELE DIGITALIZACJI 3D: - Zadokumentowanie pozostałości zniszczonego zabytku. - W oparciu o zgromadzone dane i we współpracy z zespołem archeologów i architektów przygotowanie prawdopodobnej rekonstrukcji obiektu.

CELE DIGITALIZACJI 3D: - Zadokumentowanie pozostałości zniszczonego zabytku.

17 Dokumentacja 3D fragmentu powierzchni obrazu olejnego CEL: zadokumentowanie struktury powierzchni warstwy malarskiej

18 Zastosowana gęstość pomiarowa: 2500 punktów na mm2.

19 Metoda wizualizacji: wizualizacja chmury punktów.

20 Dziękuję bardzo za Państwa uwagę! Dane kontaktowe: Eryk Bunsch Kierownik Pracowni Dokumentacji Trójwymiarowej Dział Dokumentacji Muzeum Pałac w Wilanowie Warszawa ul. St. K. Potockiego 10/16 jerzywart@yahoo.de
