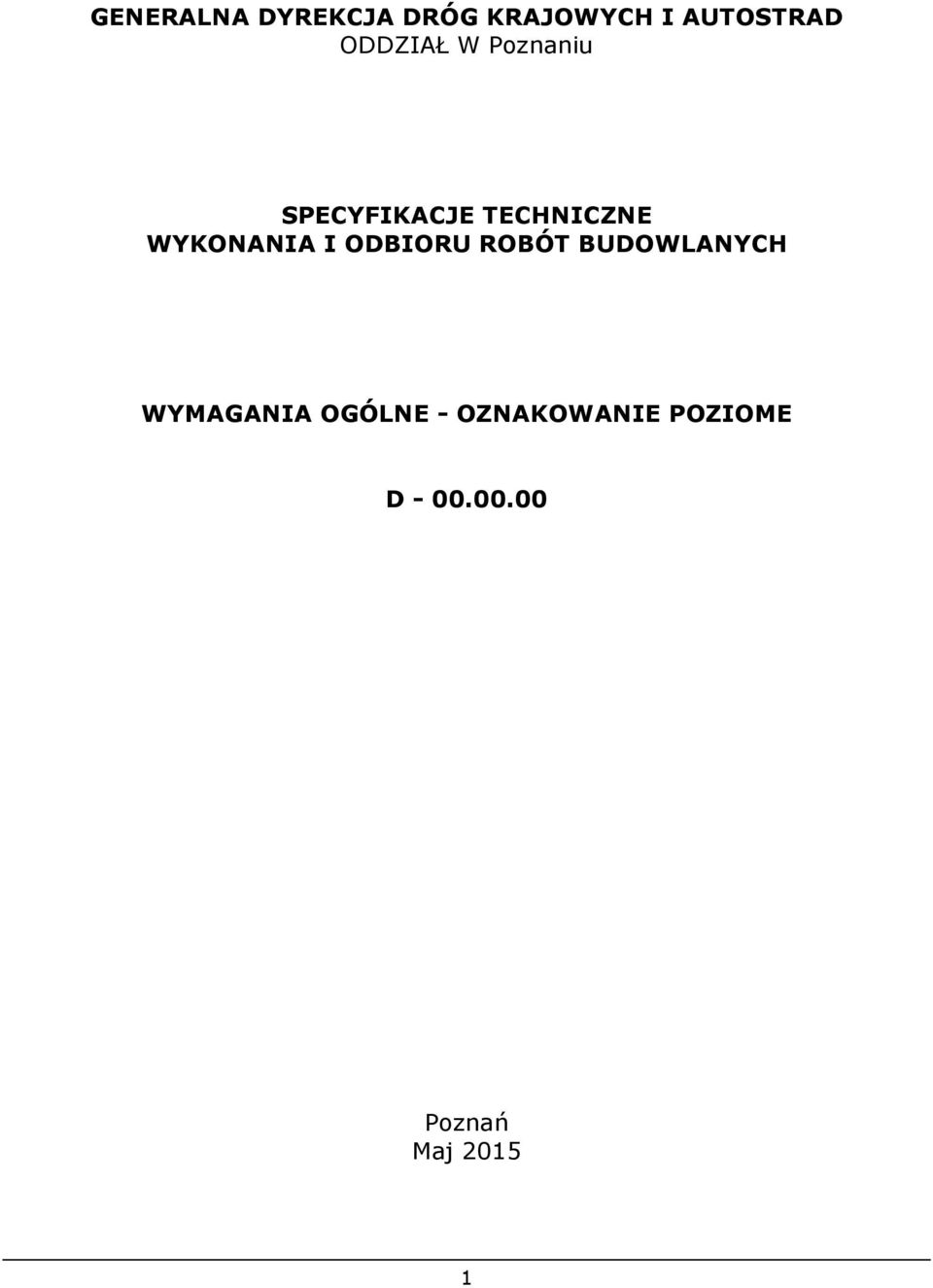

1 GENERALNA DYREKCJA DRÓG KRAJOWYCH I AUTOSTRAD ODDZIAŁ W Poznaniu SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH WYMAGANIA OGÓLNE - OZNAKOWANIE POZIOME D Poznań Maj

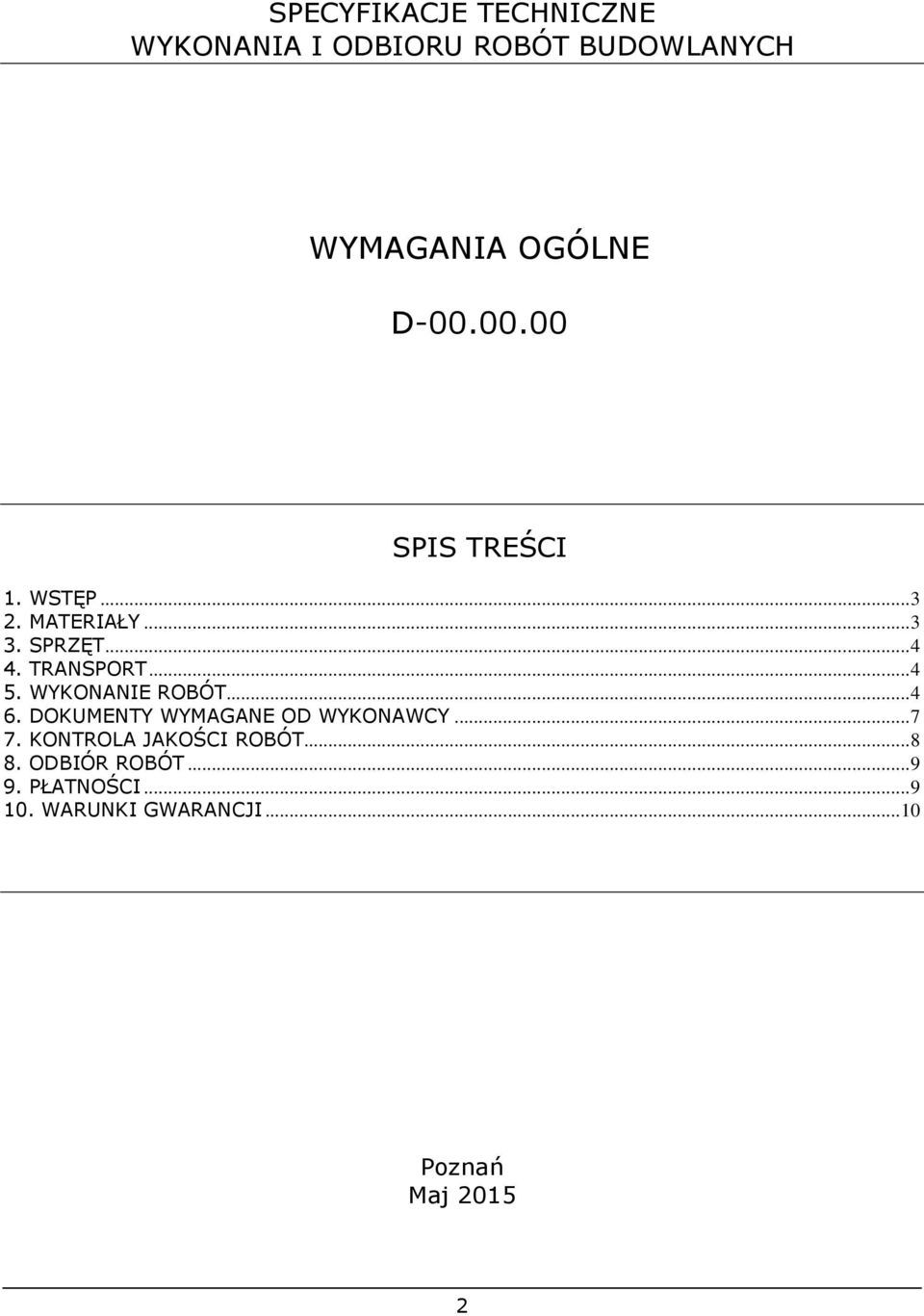

2 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH WYMAGANIA OGÓLNE D SPIS TREŚCI 1. WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT DOKUMENTY WYMAGANE OD WYKONAWCY KONTROLA JAKOŚCI ROBÓT ODBIÓR ROBÓT PŁATNOŚCI WARUNKI GWARANCJI Poznań Maj

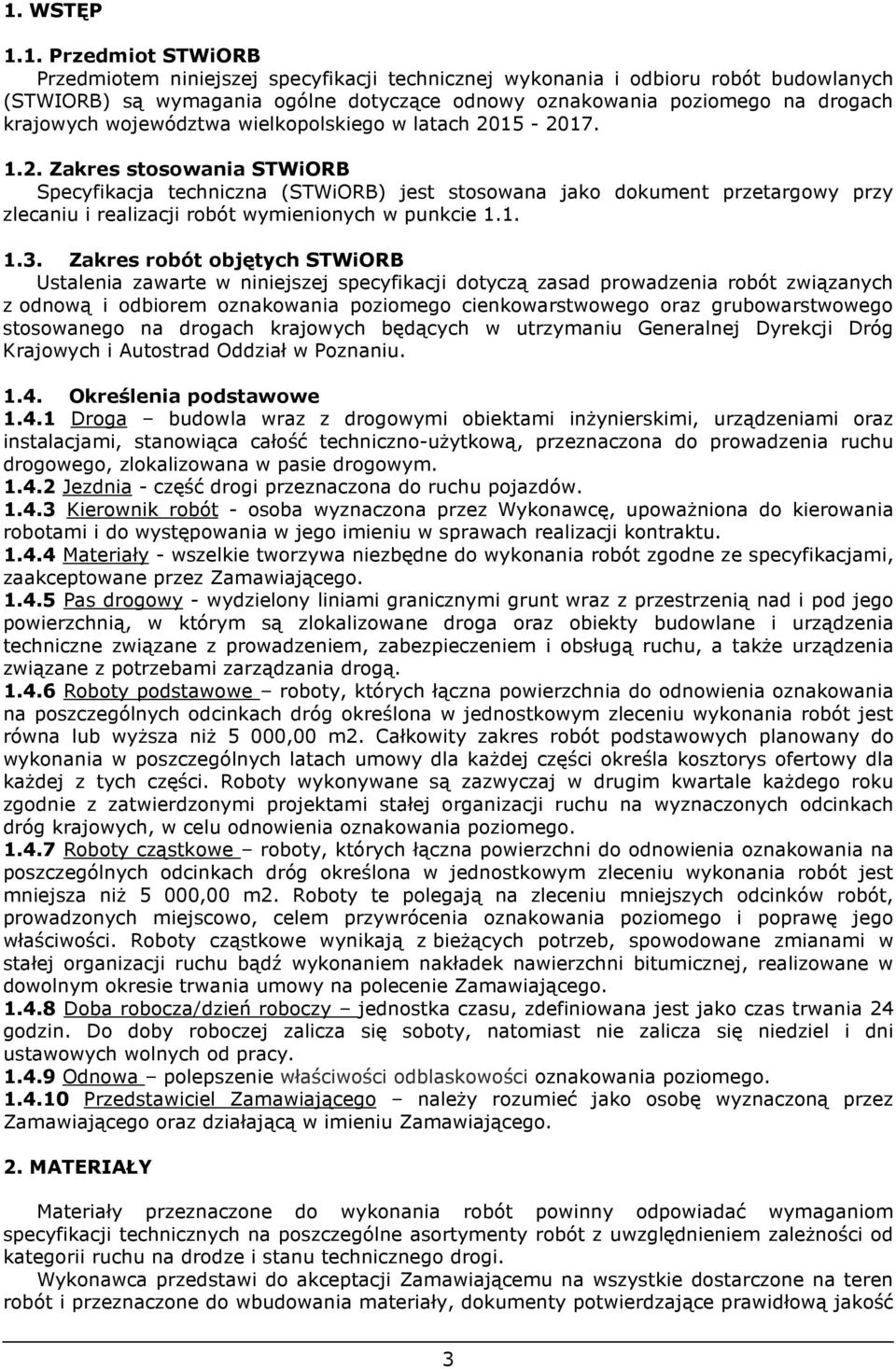

3 1. WSTĘP 1.1. Przedmiot STWiORB Przedmiotem niniejszej specyfikacji technicznej wykonania i odbioru robót budowlanych (STWIORB) są wymagania ogólne dotyczące odnowy oznakowania poziomego na drogach krajowych województwa wielkopolskiego w latach Zakres stosowania STWiORB Specyfikacja techniczna (STWiORB) jest stosowana jako dokument przetargowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych STWiORB Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z odnową i odbiorem oznakowania poziomego cienkowarstwowego oraz grubowarstwowego stosowanego na drogach krajowych będących w utrzymaniu Generalnej Dyrekcji Dróg Krajowych i Autostrad Oddział w Poznaniu Określenia podstawowe Droga budowla wraz z drogowymi obiektami inżynierskimi, urządzeniami oraz instalacjami, stanowiąca całość techniczno-użytkową, przeznaczona do prowadzenia ruchu drogowego, zlokalizowana w pasie drogowym Jezdnia - część drogi przeznaczona do ruchu pojazdów Kierownik robót - osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji kontraktu Materiały - wszelkie tworzywa niezbędne do wykonania robót zgodne ze specyfikacjami, zaakceptowane przez Zamawiającego Pas drogowy - wydzielony liniami granicznymi grunt wraz z przestrzenią nad i pod jego powierzchnią, w którym są zlokalizowane droga oraz obiekty budowlane i urządzenia techniczne związane z prowadzeniem, zabezpieczeniem i obsługą ruchu, a także urządzenia związane z potrzebami zarządzania drogą Roboty podstawowe roboty, których łączna powierzchnia do odnowienia oznakowania na poszczególnych odcinkach dróg określona w jednostkowym zleceniu wykonania robót jest równa lub wyższa niż 5 000,00 m2. Całkowity zakres robót podstawowych planowany do wykonania w poszczególnych latach umowy dla każdej części określa kosztorys ofertowy dla każdej z tych części. Roboty wykonywane są zazwyczaj w drugim kwartale każdego roku zgodnie z zatwierdzonymi projektami stałej organizacji ruchu na wyznaczonych odcinkach dróg krajowych, w celu odnowienia oznakowania poziomego Roboty cząstkowe roboty, których łączna powierzchni do odnowienia oznakowania na poszczególnych odcinkach dróg określona w jednostkowym zleceniu wykonania robót jest mniejsza niż 5 000,00 m2. Roboty te polegają na zleceniu mniejszych odcinków robót, prowadzonych miejscowo, celem przywrócenia oznakowania poziomego i poprawę jego właściwości. Roboty cząstkowe wynikają z bieżących potrzeb, spowodowane zmianami w stałej organizacji ruchu bądź wykonaniem nakładek nawierzchni bitumicznej, realizowane w dowolnym okresie trwania umowy na polecenie Zamawiającego Doba robocza/dzień roboczy jednostka czasu, zdefiniowana jest jako czas trwania 24 godzin. Do doby roboczej zalicza się soboty, natomiast nie zalicza się niedziel i dni ustawowych wolnych od pracy Odnowa polepszenie właściwości odblaskowości oznakowania poziomego Przedstawiciel Zamawiającego należy rozumieć jako osobę wyznaczoną przez Zamawiającego oraz działającą w imieniu Zamawiającego. 2. MATERIAŁY Materiały przeznaczone do wykonania robót powinny odpowiadać wymaganiom specyfikacji technicznych na poszczególne asortymenty robót z uwzględnieniem zależności od kategorii ruchu na drodze i stanu technicznego drogi. Wykonawca przedstawi do akceptacji Zamawiającemu na wszystkie dostarczone na teren robót i przeznaczone do wbudowania materiały, dokumenty potwierdzające prawidłową jakość 3

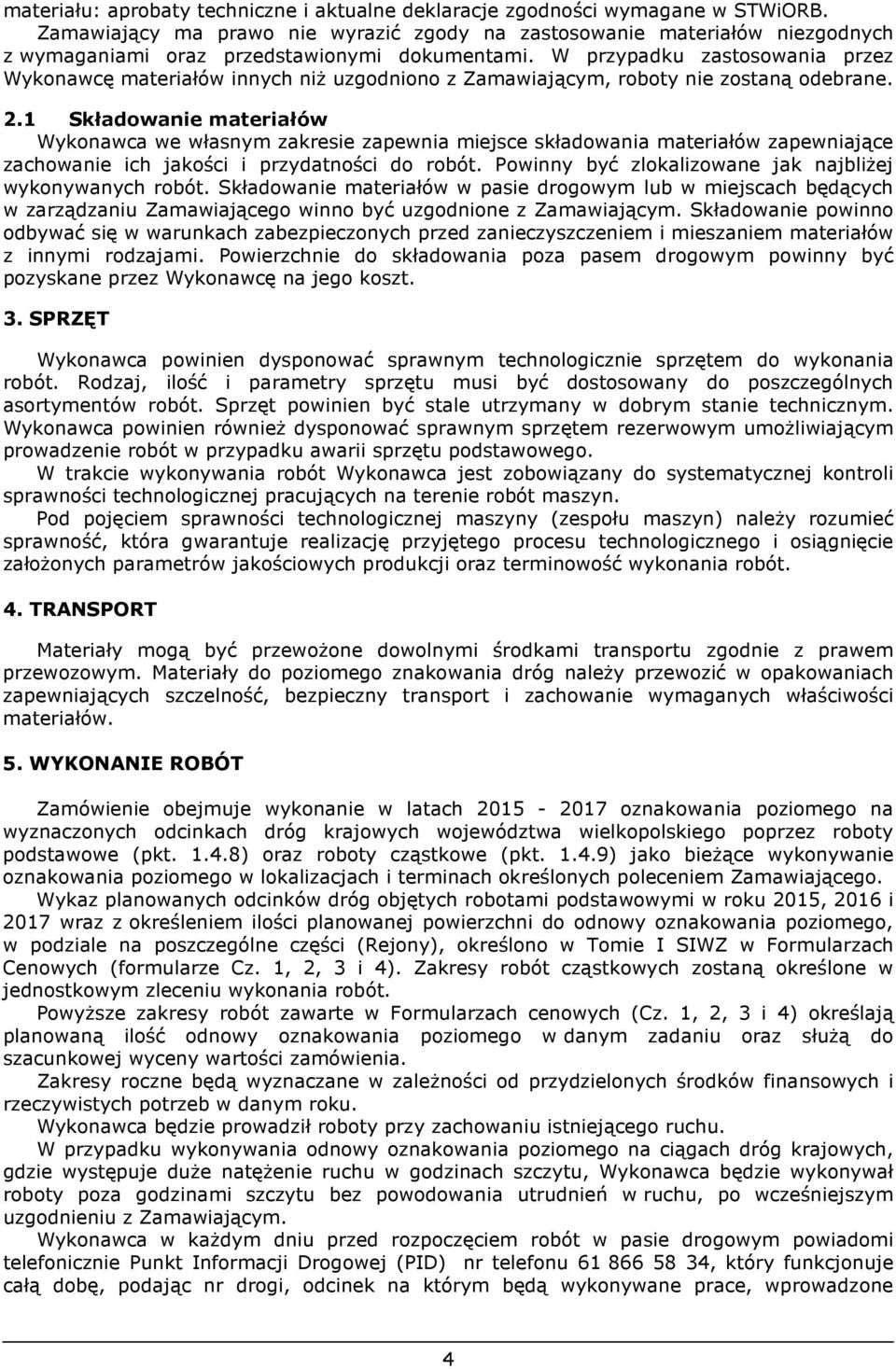

4 materiału: aprobaty techniczne i aktualne deklaracje zgodności wymagane w STWiORB. Zamawiający ma prawo nie wyrazić zgody na zastosowanie materiałów niezgodnych z wymaganiami oraz przedstawionymi dokumentami. W przypadku zastosowania przez Wykonawcę materiałów innych niż uzgodniono z Zamawiającym, roboty nie zostaną odebrane. 2.1 Składowanie materiałów Wykonawca we własnym zakresie zapewnia miejsce składowania materiałów zapewniające zachowanie ich jakości i przydatności do robót. Powinny być zlokalizowane jak najbliżej wykonywanych robót. Składowanie materiałów w pasie drogowym lub w miejscach będących w zarządzaniu Zamawiającego winno być uzgodnione z Zamawiającym. Składowanie powinno odbywać się w warunkach zabezpieczonych przed zanieczyszczeniem i mieszaniem materiałów z innymi rodzajami. Powierzchnie do składowania poza pasem drogowym powinny być pozyskane przez Wykonawcę na jego koszt. 3. SPRZĘT Wykonawca powinien dysponować sprawnym technologicznie sprzętem do wykonania robót. Rodzaj, ilość i parametry sprzętu musi być dostosowany do poszczególnych asortymentów robót. Sprzęt powinien być stale utrzymany w dobrym stanie technicznym. Wykonawca powinien również dysponować sprawnym sprzętem rezerwowym umożliwiającym prowadzenie robót w przypadku awarii sprzętu podstawowego. W trakcie wykonywania robót Wykonawca jest zobowiązany do systematycznej kontroli sprawności technologicznej pracujących na terenie robót maszyn. Pod pojęciem sprawności technologicznej maszyny (zespołu maszyn) należy rozumieć sprawność, która gwarantuje realizację przyjętego procesu technologicznego i osiągnięcie założonych parametrów jakościowych produkcji oraz terminowość wykonania robót. 4. TRANSPORT Materiały mogą być przewożone dowolnymi środkami transportu zgodnie z prawem przewozowym. Materiały do poziomego znakowania dróg należy przewozić w opakowaniach zapewniających szczelność, bezpieczny transport i zachowanie wymaganych właściwości materiałów. 5. WYKONANIE ROBÓT Zamówienie obejmuje wykonanie w latach oznakowania poziomego na wyznaczonych odcinkach dróg krajowych województwa wielkopolskiego poprzez roboty podstawowe (pkt ) oraz roboty cząstkowe (pkt ) jako bieżące wykonywanie oznakowania poziomego w lokalizacjach i terminach określonych poleceniem Zamawiającego. Wykaz planowanych odcinków dróg objętych robotami podstawowymi w roku 2015, 2016 i 2017 wraz z określeniem ilości planowanej powierzchni do odnowy oznakowania poziomego, w podziale na poszczególne części (Rejony), określono w Tomie I SIWZ w Formularzach Cenowych (formularze Cz. 1, 2, 3 i 4). Zakresy robót cząstkowych zostaną określone w jednostkowym zleceniu wykonania robót. Powyższe zakresy robót zawarte w Formularzach cenowych (Cz. 1, 2, 3 i 4) określają planowaną ilość odnowy oznakowania poziomego w danym zadaniu oraz służą do szacunkowej wyceny wartości zamówienia. Zakresy roczne będą wyznaczane w zależności od przydzielonych środków finansowych i rzeczywistych potrzeb w danym roku. Wykonawca będzie prowadził roboty przy zachowaniu istniejącego ruchu. W przypadku wykonywania odnowy oznakowania poziomego na ciągach dróg krajowych, gdzie występuje duże natężenie ruchu w godzinach szczytu, Wykonawca będzie wykonywał roboty poza godzinami szczytu bez powodowania utrudnień w ruchu, po wcześniejszym uzgodnieniu z Zamawiającym. Wykonawca w każdym dniu przed rozpoczęciem robót w pasie drogowym powiadomi telefonicznie Punkt Informacji Drogowej (PID) nr telefonu , który funkcjonuje całą dobę, podając nr drogi, odcinek na którym będą wykonywane prace, wprowadzone 4

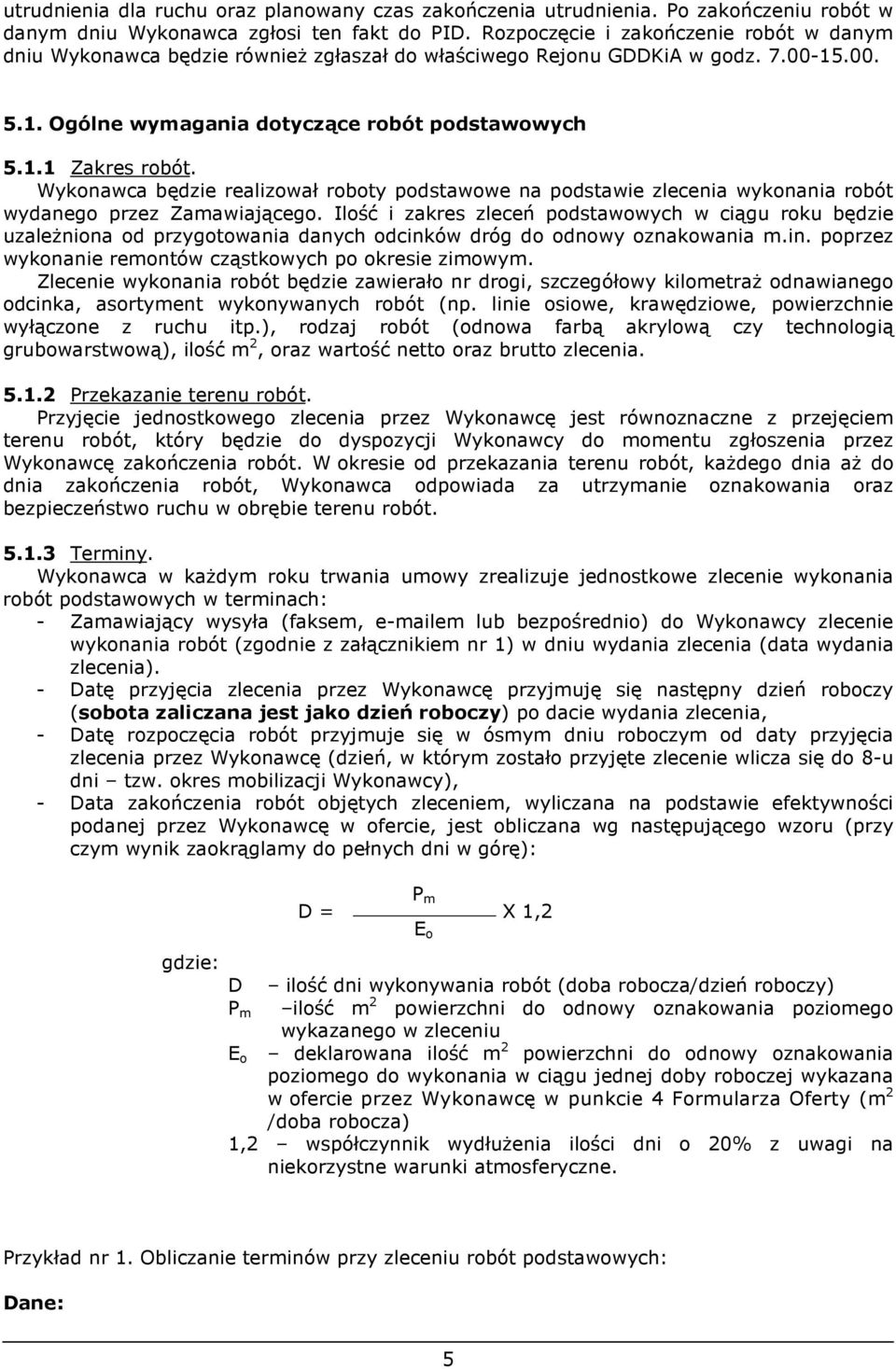

5 utrudnienia dla ruchu oraz planowany czas zakończenia utrudnienia. Po zakończeniu robót w danym dniu Wykonawca zgłosi ten fakt do PID. Rozpoczęcie i zakończenie robót w danym dniu Wykonawca będzie również zgłaszał do właściwego Rejonu GDDKiA w godz Ogólne wymagania dotyczące robót podstawowych Zakres robót. Wykonawca będzie realizował roboty podstawowe na podstawie zlecenia wykonania robót wydanego przez Zamawiającego. Ilość i zakres zleceń podstawowych w ciągu roku będzie uzależniona od przygotowania danych odcinków dróg do odnowy oznakowania m.in. poprzez wykonanie remontów cząstkowych po okresie zimowym. Zlecenie wykonania robót będzie zawierało nr drogi, szczegółowy kilometraż odnawianego odcinka, asortyment wykonywanych robót (np. linie osiowe, krawędziowe, powierzchnie wyłączone z ruchu itp.), rodzaj robót (odnowa farbą akrylową czy technologią grubowarstwową), ilość m 2, oraz wartość netto oraz brutto zlecenia Przekazanie terenu robót. Przyjęcie jednostkowego zlecenia przez Wykonawcę jest równoznaczne z przejęciem terenu robót, który będzie do dyspozycji Wykonawcy do momentu zgłoszenia przez Wykonawcę zakończenia robót. W okresie od przekazania terenu robót, każdego dnia aż do dnia zakończenia robót, Wykonawca odpowiada za utrzymanie oznakowania oraz bezpieczeństwo ruchu w obrębie terenu robót Terminy. Wykonawca w każdym roku trwania umowy zrealizuje jednostkowe zlecenie wykonania robót podstawowych w terminach: - Zamawiający wysyła (faksem, em lub bezpośrednio) do Wykonawcy zlecenie wykonania robót (zgodnie z załącznikiem nr 1) w dniu wydania zlecenia (data wydania zlecenia). - Datę przyjęcia zlecenia przez Wykonawcę przyjmuję się następny dzień roboczy (sobota zaliczana jest jako dzień roboczy) po dacie wydania zlecenia, - Datę rozpoczęcia robót przyjmuje się w ósmym dniu roboczym od daty przyjęcia zlecenia przez Wykonawcę (dzień, w którym zostało przyjęte zlecenie wlicza się do 8-u dni tzw. okres mobilizacji Wykonawcy), - Data zakończenia robót objętych zleceniem, wyliczana na podstawie efektywności podanej przez Wykonawcę w ofercie, jest obliczana wg następującego wzoru (przy czym wynik zaokrąglamy do pełnych dni w górę): gdzie: D = P m E o X 1,2 D ilość dni wykonywania robót (doba robocza/dzień roboczy) P m ilość m 2 powierzchni do odnowy oznakowania poziomego wykazanego w zleceniu E o deklarowana ilość m 2 powierzchni do odnowy oznakowania poziomego do wykonania w ciągu jednej doby roboczej wykazana w ofercie przez Wykonawcę w punkcie 4 Formularza Oferty (m 2 /doba robocza) 1,2 współczynnik wydłużenia ilości dni o 20% z uwagi na niekorzystne warunki atmosferyczne. Przykład nr 1. Obliczanie terminów przy zleceniu robót podstawowych: Dane: 5

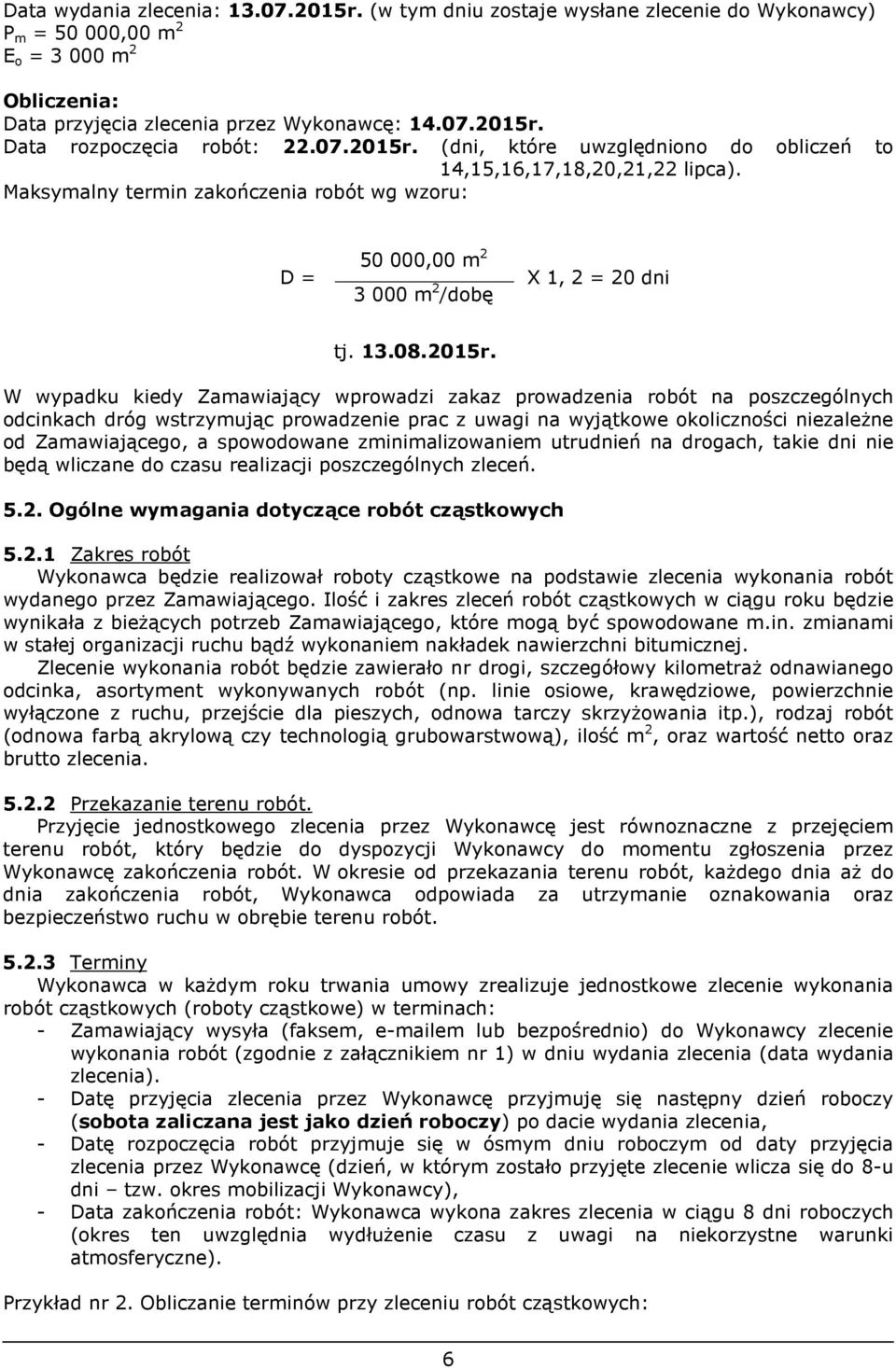

6 Data wydania zlecenia: r. (w tym dniu zostaje wysłane zlecenie do Wykonawcy) P m = ,00 m 2 E o = m 2 Obliczenia: Data przyjęcia zlecenia przez Wykonawcę: r. Data rozpoczęcia robót: r. (dni, które uwzględniono do obliczeń to 14,15,16,17,18,20,21,22 lipca). Maksymalny termin zakończenia robót wg wzoru: D = 50000,00 m 2 X 1, 2 = 20 dni 3000 m 2 /dobę tj r. W wypadku kiedy Zamawiający wprowadzi zakaz prowadzenia robót na poszczególnych odcinkach dróg wstrzymując prowadzenie prac z uwagi na wyjątkowe okoliczności niezależne od Zamawiającego, a spowodowane zminimalizowaniem utrudnień na drogach, takie dni nie będą wliczane do czasu realizacji poszczególnych zleceń Ogólne wymagania dotyczące robót cząstkowych Zakres robót Wykonawca będzie realizował roboty cząstkowe na podstawie zlecenia wykonania robót wydanego przez Zamawiającego. Ilość i zakres zleceń robót cząstkowych w ciągu roku będzie wynikała z bieżących potrzeb Zamawiającego, które mogą być spowodowane m.in. zmianami w stałej organizacji ruchu bądź wykonaniem nakładek nawierzchni bitumicznej. Zlecenie wykonania robót będzie zawierało nr drogi, szczegółowy kilometraż odnawianego odcinka, asortyment wykonywanych robót (np. linie osiowe, krawędziowe, powierzchnie wyłączone z ruchu, przejście dla pieszych, odnowa tarczy skrzyżowania itp.), rodzaj robót (odnowa farbą akrylową czy technologią grubowarstwową), ilość m 2, oraz wartość netto oraz brutto zlecenia Przekazanie terenu robót. Przyjęcie jednostkowego zlecenia przez Wykonawcę jest równoznaczne z przejęciem terenu robót, który będzie do dyspozycji Wykonawcy do momentu zgłoszenia przez Wykonawcę zakończenia robót. W okresie od przekazania terenu robót, każdego dnia aż do dnia zakończenia robót, Wykonawca odpowiada za utrzymanie oznakowania oraz bezpieczeństwo ruchu w obrębie terenu robót Terminy Wykonawca w każdym roku trwania umowy zrealizuje jednostkowe zlecenie wykonania robót cząstkowych (roboty cząstkowe) w terminach: - Zamawiający wysyła (faksem, em lub bezpośrednio) do Wykonawcy zlecenie wykonania robót (zgodnie z załącznikiem nr 1) w dniu wydania zlecenia (data wydania zlecenia). - Datę przyjęcia zlecenia przez Wykonawcę przyjmuję się następny dzień roboczy (sobota zaliczana jest jako dzień roboczy) po dacie wydania zlecenia, - Datę rozpoczęcia robót przyjmuje się w ósmym dniu roboczym od daty przyjęcia zlecenia przez Wykonawcę (dzień, w którym zostało przyjęte zlecenie wlicza się do 8-u dni tzw. okres mobilizacji Wykonawcy), - Data zakończenia robót: Wykonawca wykona zakres zlecenia w ciągu 8 dni roboczych (okres ten uwzględnia wydłużenie czasu z uwagi na niekorzystne warunki atmosferyczne). Przykład nr 2. Obliczanie terminów przy zleceniu robót cząstkowych: 6

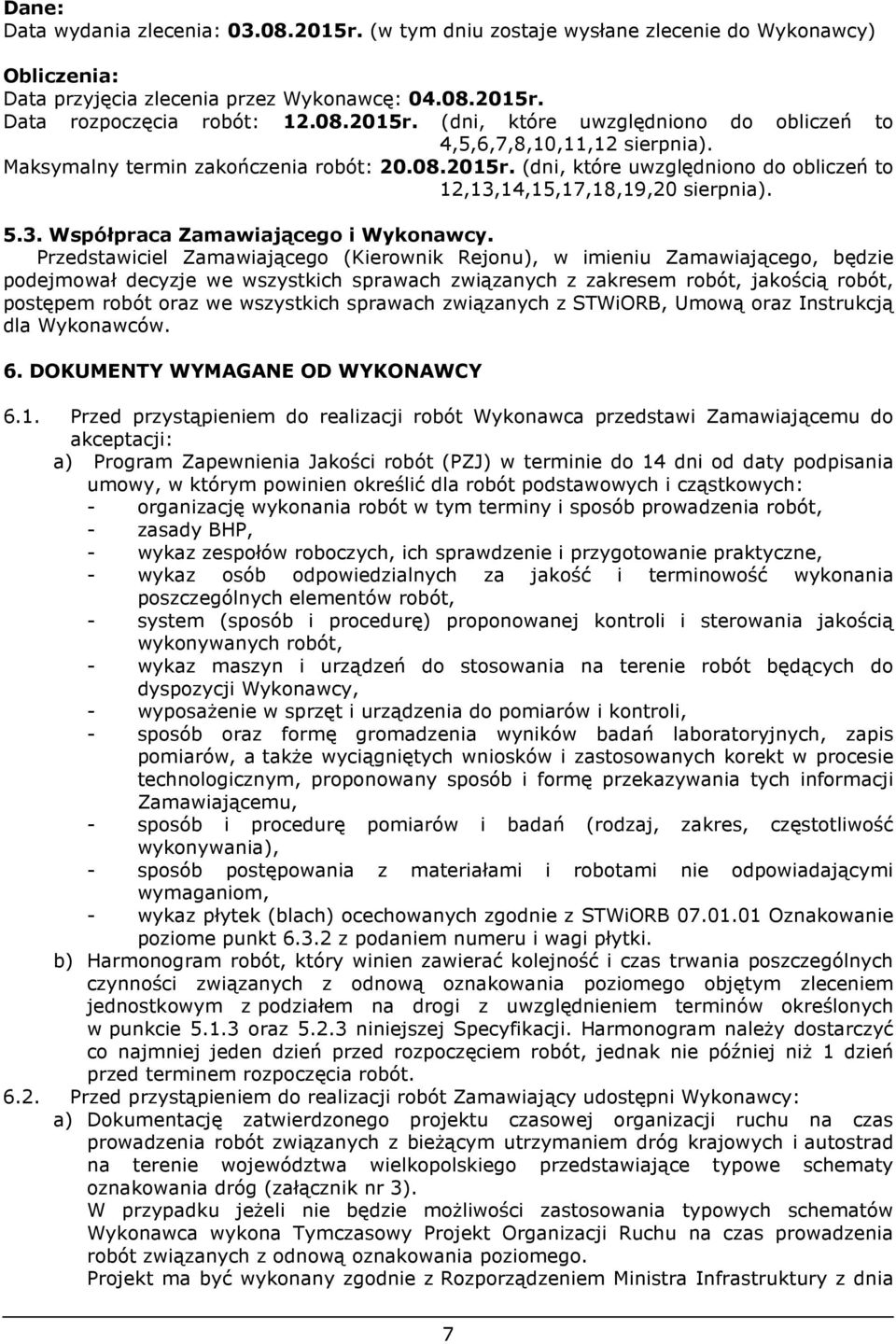

7 Dane: Data wydania zlecenia: r. (w tym dniu zostaje wysłane zlecenie do Wykonawcy) Obliczenia: Data przyjęcia zlecenia przez Wykonawcę: r. Data rozpoczęcia robót: r. (dni, które uwzględniono do obliczeń to 4,5,6,7,8,10,11,12 sierpnia). Maksymalny termin zakończenia robót: r. (dni, które uwzględniono do obliczeń to 12,13,14,15,17,18,19,20 sierpnia) Współpraca Zamawiającego i Wykonawcy. Przedstawiciel Zamawiającego (Kierownik Rejonu), w imieniu Zamawiającego, będzie podejmował decyzje we wszystkich sprawach związanych z zakresem robót, jakością robót, postępem robót oraz we wszystkich sprawach związanych z STWiORB, Umową oraz Instrukcją dla Wykonawców. 6. DOKUMENTY WYMAGANE OD WYKONAWCY 6.1. Przed przystąpieniem do realizacji robót Wykonawca przedstawi Zamawiającemu do akceptacji: a) Program Zapewnienia Jakości robót (PZJ) w terminie do 14 dni od daty podpisania umowy, w którym powinien określić dla robót podstawowych i cząstkowych: - organizację wykonania robót w tym terminy i sposób prowadzenia robót, - zasady BHP, - wykaz zespołów roboczych, ich sprawdzenie i przygotowanie praktyczne, - wykaz osób odpowiedzialnych za jakość i terminowość wykonania poszczególnych elementów robót, - system (sposób i procedurę) proponowanej kontroli i sterowania jakością wykonywanych robót, - wykaz maszyn i urządzeń do stosowania na terenie robót będących do dyspozycji Wykonawcy, - wyposażenie w sprzęt i urządzenia do pomiarów i kontroli, - sposób oraz formę gromadzenia wyników badań laboratoryjnych, zapis pomiarów, a także wyciągniętych wniosków i zastosowanych korekt w procesie technologicznym, proponowany sposób i formę przekazywania tych informacji Zamawiającemu, - sposób i procedurę pomiarów i badań (rodzaj, zakres, częstotliwość wykonywania), - sposób postępowania z materiałami i robotami nie odpowiadającymi wymaganiom, - wykaz płytek (blach) ocechowanych zgodnie z STWiORB Oznakowanie poziome punkt z podaniem numeru i wagi płytki. b) Harmonogram robót, który winien zawierać kolejność i czas trwania poszczególnych czynności związanych z odnową oznakowania poziomego objętym zleceniem jednostkowym z podziałem na drogi z uwzględnieniem terminów określonych w punkcie oraz niniejszej Specyfikacji. Harmonogram należy dostarczyć co najmniej jeden dzień przed rozpoczęciem robót, jednak nie później niż 1 dzień przed terminem rozpoczęcia robót Przed przystąpieniem do realizacji robót Zamawiający udostępni Wykonawcy: a) Dokumentację zatwierdzonego projektu czasowej organizacji ruchu na czas prowadzenia robót związanych z bieżącym utrzymaniem dróg krajowych i autostrad na terenie województwa wielkopolskiego przedstawiające typowe schematy oznakowania dróg (załącznik nr 3). W przypadku jeżeli nie będzie możliwości zastosowania typowych schematów Wykonawca wykona Tymczasowy Projekt Organizacji Ruchu na czas prowadzenia robót związanych z odnową oznakowania poziomego. Projekt ma być wykonany zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 7

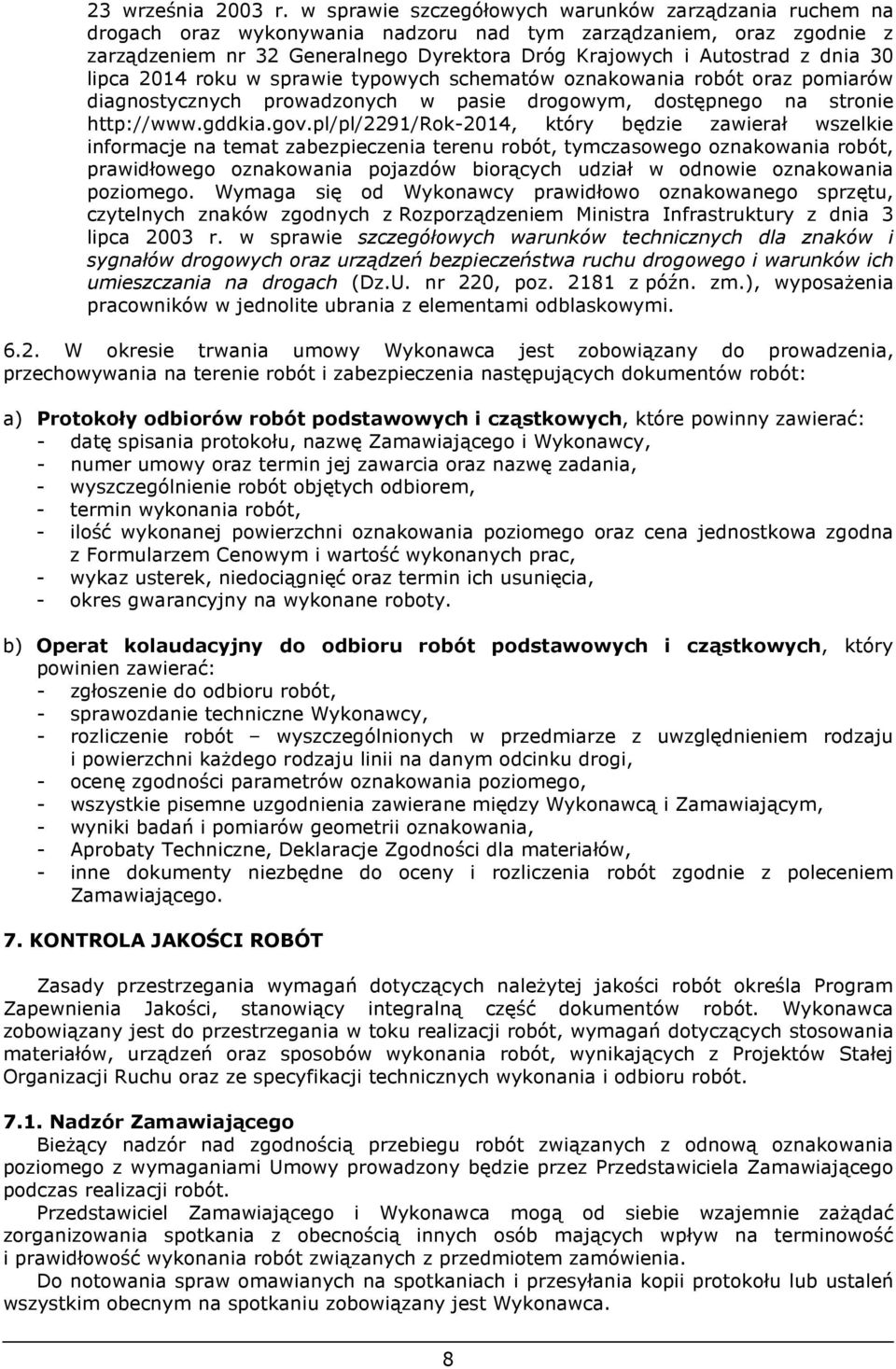

8 23 września 2003 r. w sprawie szczegółowych warunków zarządzania ruchem na drogach oraz wykonywania nadzoru nad tym zarządzaniem, oraz zgodnie z zarządzeniem nr 32 Generalnego Dyrektora Dróg Krajowych i Autostrad z dnia 30 lipca 2014 roku w sprawie typowych schematów oznakowania robót oraz pomiarów diagnostycznych prowadzonych w pasie drogowym, dostępnego na stronie który będzie zawierał wszelkie informacje na temat zabezpieczenia terenu robót, tymczasowego oznakowania robót, prawidłowego oznakowania pojazdów biorących udział w odnowie oznakowania poziomego. Wymaga się od Wykonawcy prawidłowo oznakowanego sprzętu, czytelnych znaków zgodnych z Rozporządzeniem Ministra Infrastruktury z dnia 3 lipca 2003 r. w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeń bezpieczeństwa ruchu drogowego i warunków ich umieszczania na drogach (Dz.U. nr 220, poz z późn. zm.), wyposażenia pracowników w jednolite ubrania z elementami odblaskowymi W okresie trwania umowy Wykonawca jest zobowiązany do prowadzenia, przechowywania na terenie robót i zabezpieczenia następujących dokumentów robót: a) Protokoły odbiorów robót podstawowych i cząstkowych, które powinny zawierać: - datę spisania protokołu, nazwę Zamawiającego i Wykonawcy, - numer umowy oraz termin jej zawarcia oraz nazwę zadania, - wyszczególnienie robót objętych odbiorem, - termin wykonania robót, - ilość wykonanej powierzchni oznakowania poziomego oraz cena jednostkowa zgodna z Formularzem Cenowym i wartość wykonanych prac, - wykaz usterek, niedociągnięć oraz termin ich usunięcia, - okres gwarancyjny na wykonane roboty. b) Operat kolaudacyjny do odbioru robót podstawowych i cząstkowych, który powinien zawierać: - zgłoszenie do odbioru robót, - sprawozdanie techniczne Wykonawcy, - rozliczenie robót wyszczególnionych w przedmiarze z uwzględnieniem rodzaju i powierzchni każdego rodzaju linii na danym odcinku drogi, - ocenę zgodności parametrów oznakowania poziomego, - wszystkie pisemne uzgodnienia zawierane między Wykonawcą i Zamawiającym, - wyniki badań i pomiarów geometrii oznakowania, - Aprobaty Techniczne, Deklaracje Zgodności dla materiałów, - inne dokumenty niezbędne do oceny i rozliczenia robót zgodnie z poleceniem Zamawiającego. 7. KONTROLA JAKOŚCI ROBÓT Zasady przestrzegania wymagań dotyczących należytej jakości robót określa Program Zapewnienia Jakości, stanowiący integralną część dokumentów robót. Wykonawca zobowiązany jest do przestrzegania w toku realizacji robót, wymagań dotyczących stosowania materiałów, urządzeń oraz sposobów wykonania robót, wynikających z Projektów Stałej Organizacji Ruchu oraz ze specyfikacji technicznych wykonania i odbioru robót Nadzór Zamawiającego Bieżący nadzór nad zgodnością przebiegu robót związanych z odnową oznakowania poziomego z wymaganiami Umowy prowadzony będzie przez Przedstawiciela Zamawiającego podczas realizacji robót. Przedstawiciel Zamawiającego i Wykonawca mogą od siebie wzajemnie zażądać zorganizowania spotkania z obecnością innych osób mających wpływ na terminowość i prawidłowość wykonania robót związanych z przedmiotem zamówienia. Do notowania spraw omawianych na spotkaniach i przesyłania kopii protokołu lub ustaleń wszystkim obecnym na spotkaniu zobowiązany jest Wykonawca. 8

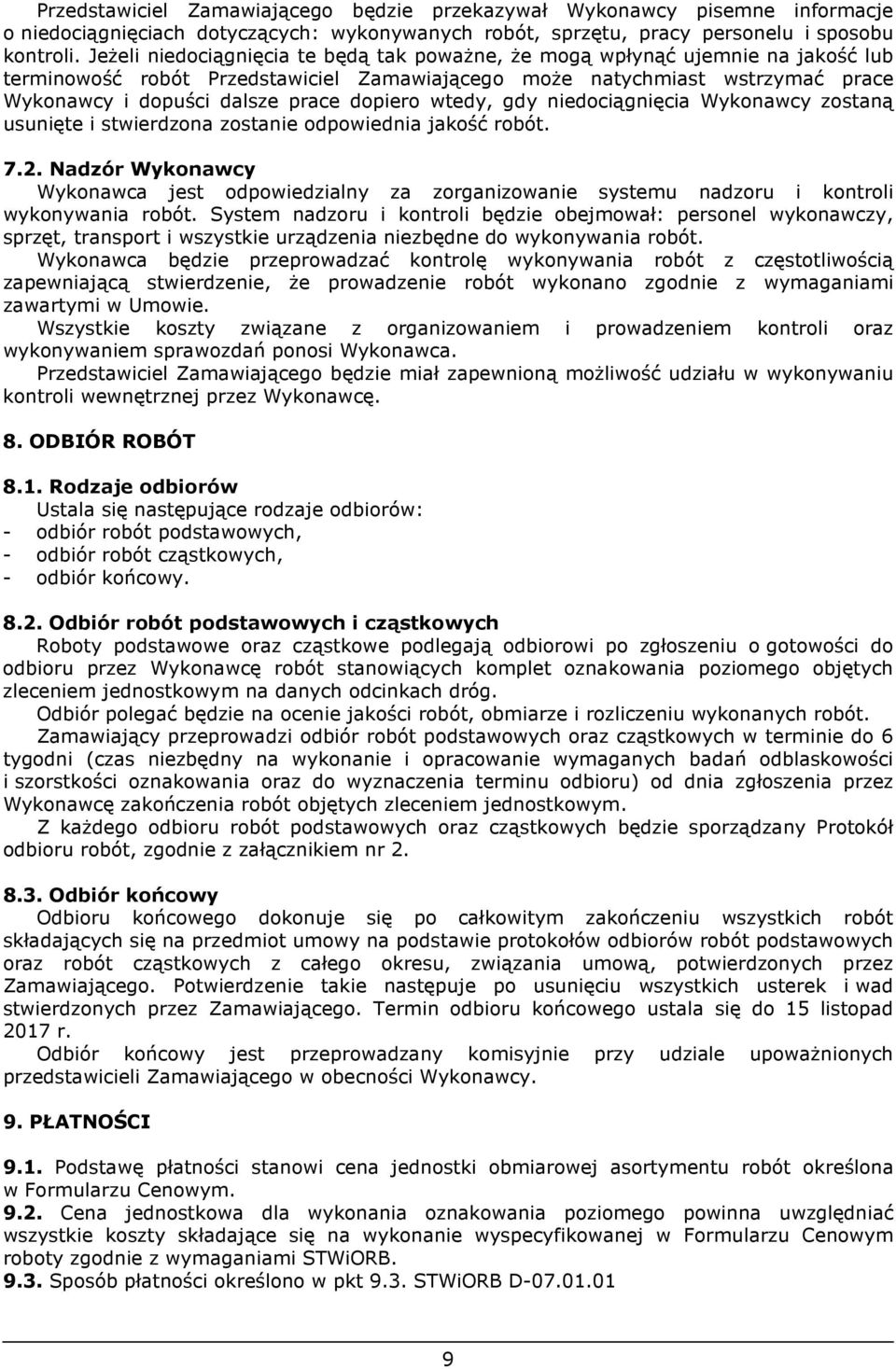

9 Przedstawiciel Zamawiającego będzie przekazywał Wykonawcy pisemne informacje o niedociągnięciach dotyczących: wykonywanych robót, sprzętu, pracy personelu i sposobu kontroli. Jeżeli niedociągnięcia te będą tak poważne, że mogą wpłynąć ujemnie na jakość lub terminowość robót Przedstawiciel Zamawiającego może natychmiast wstrzymać prace Wykonawcy i dopuści dalsze prace dopiero wtedy, gdy niedociągnięcia Wykonawcy zostaną usunięte i stwierdzona zostanie odpowiednia jakość robót Nadzór Wykonawcy Wykonawca jest odpowiedzialny za zorganizowanie systemu nadzoru i kontroli wykonywania robót. System nadzoru i kontroli będzie obejmował: personel wykonawczy, sprzęt, transport i wszystkie urządzenia niezbędne do wykonywania robót. Wykonawca będzie przeprowadzać kontrolę wykonywania robót z częstotliwością zapewniającą stwierdzenie, że prowadzenie robót wykonano zgodnie z wymaganiami zawartymi w Umowie. Wszystkie koszty związane z organizowaniem i prowadzeniem kontroli oraz wykonywaniem sprawozdań ponosi Wykonawca. Przedstawiciel Zamawiającego będzie miał zapewnioną możliwość udziału w wykonywaniu kontroli wewnętrznej przez Wykonawcę. 8. ODBIÓR ROBÓT 8.1. Rodzaje odbiorów Ustala się następujące rodzaje odbiorów: - odbiór robót podstawowych, - odbiór robót cząstkowych, - odbiór końcowy Odbiór robót podstawowych i cząstkowych Roboty podstawowe oraz cząstkowe podlegają odbiorowi po zgłoszeniu o gotowości do odbioru przez Wykonawcę robót stanowiących komplet oznakowania poziomego objętych zleceniem jednostkowym na danych odcinkach dróg. Odbiór polegać będzie na ocenie jakości robót, obmiarze i rozliczeniu wykonanych robót. Zamawiający przeprowadzi odbiór robót podstawowych oraz cząstkowych w terminie do 6 tygodni (czas niezbędny na wykonanie i opracowanie wymaganych badań odblaskowości i szorstkości oznakowania oraz do wyznaczenia terminu odbioru) od dnia zgłoszenia przez Wykonawcę zakończenia robót objętych zleceniem jednostkowym. Z każdego odbioru robót podstawowych oraz cząstkowych będzie sporządzany Protokół odbioru robót, zgodnie z załącznikiem nr Odbiór końcowy Odbioru końcowego dokonuje się po całkowitym zakończeniu wszystkich robót składających się na przedmiot umowy na podstawie protokołów odbiorów robót podstawowych oraz robót cząstkowych z całego okresu, związania umową, potwierdzonych przez Zamawiającego. Potwierdzenie takie następuje po usunięciu wszystkich usterek i wad stwierdzonych przez Zamawiającego. Termin odbioru końcowego ustala się do 15 listopad 2017 r. Odbiór końcowy jest przeprowadzany komisyjnie przy udziale upoważnionych przedstawicieli Zamawiającego w obecności Wykonawcy. 9. PŁATNOŚCI 9.1. Podstawę płatności stanowi cena jednostki obmiarowej asortymentu robót określona w Formularzu Cenowym Cena jednostkowa dla wykonania oznakowania poziomego powinna uwzględniać wszystkie koszty składające się na wykonanie wyspecyfikowanej w Formularzu Cenowym roboty zgodnie z wymaganiami STWiORB Sposób płatności określono w pkt 9.3. STWiORB D

10 10. WARUNKI GWARANCJI Okres gwarancji na poszczególne roboty podstawowe i cząstkowe rozpocznie się: 1) w dniu następnym licząc od dnia zakończenia robót w przypadku podpisania bezusterkowego protokołu odbioru ww. robót. 2) w dniu następnym licząc od dnia podpisania protokołu stwierdzającego usunięcie wykazanych poprawek wykazanych przy odbiorze Wymagany okres gwarancji wynosi: - 12 miesięcy (dla oznakowania cienkowarstwowego) - 24 miesiące (dla oznakowania cienkowarstwowego chemoutwardzalnego) - 36 miesięcy (dla oznakowania grubowarstwowego) Oznakowanie poziome w okresie trwania gwarancji winno posiadać właściwości określone w pkt STWiORB D Szczegółowe warunki napraw gwarancyjnych określono w umowie. 10
