Przedmiar robót Dokumentacja kosztorysowa przebudowy ciągu dróg powiatowych nr 1403 o Roszowice - Biadaczów i 1404 o Cisek Bierawa - etap II

Transkrypt

1 Przedmiar robót Nazwa kosztorysu: dróg powiatowych nr 1403 o Roszowice - Biadaczów i 1404 o Cisek Bierawa - etap II Nazwa obiektu lub robót: Ciąg Biadaczów i 1404 o Cisek Bierawa - etap II Zamawiający: Jednostka opracowująca: Powiatowy Zarząd Dróg w Kędzierzynie-Koźlu, ul. Skarbowa 3e, Kędzierzyn-Koźle NEOX Spółka z o.o., ul. Wały Piastowskie 1/1508, Gdańsk Kosztorys opracowali: mgr inż. Antonino Graceffa,...

2 strona nr: 2 Ogólna charakterystyka obiektów lub robót Przedmiotem opracowania jest projekt budowlany dla przebudowy ciągu dróg powiatowych nr 1403 O Roszowice Biadaczów i O Cisek Bierawa etap II. Początek opracowania zlokalizowany jest na działce 330/2 w pobliżu miejscowości Roszowice. Koniec opracowania wyznacza skrzyżowanie z drogą 1404 O Cisek - Bełk. Inwestycja zlokalizowana jest w województwie opolskim, w powiecie kędzierzyńsko-kozielskim, w gminie Cisek. Inwestycja realizowana jest wyłącznie w granicach istniejącego pasa drogowego. W ramach przebudowy drogi przebiegającej w pasie drogowym planuje się wykonać w szczególności: odnowę nawierzchni drogi celem przywrócenia równości profilu poprzecznego i podłużnego oraz jej wzmocnienia; dostosowanie konstrukcji jezdni w celu uzyskania parametrów wymaganych dla drogi klasy Z w miarę możliwości jakie daje szerokość istniejącego pasa drogowego; roboty ziemne; odnowę zjazdów na posesje prywatne z betonu asfaltowego; odnowę rowów przydrożnych, oczyszczenie przepustów. W projektowanym rozwiązaniu przebudowywana droga ma szerokość 5,5 m (2x2,75 m) oraz obustronne pobocza o szerokości wynikającej z szerokości istniejącego pasa drogowego, dochodzącą do 0,75m. Przebudowywane zjazdy mają szerokość zmienną od 3m do 6m. Parametry techniczne kategoria ruchu KR3 klasa drogi prędkość projektowa szerokość jezdni Z Vpr = 30 km/h 5,5 m pochylenie poprzeczne jezdni 2% daszkowe szerokość pobocza pochylenie poprzeczne 0,75 m 8% jednostronne

3 strona nr: 3 Przedmiar robót Nr Podstawa ceny Opis robót, wyliczenie ilości robót J.m. Ilość jednostkowej 1 Element Roboty przygotowawcze i rozbiórkowe 1.1 KNRW 201/113 / 4 Roboty pomiarowe przy liniowych robotach ziemnych, trasa dróg w terenie pagórkowatym 4,89+ 0,085 = 4, ,98 km 4, CJ 11/2006/5 Mechaniczne frezowanie nawierzchni asfaltowej na zimno z odwiezieniem ścinki na plac składowania na odległość do 20 km, głębokość frezowania 5-10 cm (0,25* 2119) = , m KSNR 6/801/2 Rozebranie podbudowy, z kruszywa, grubość 15 cm, mechanicznie (0,25* 2119) = , m KNNRS 6/807/4 Rozebranie ścieków z elementów betonowych, podsypka cementowo-piaskowa, elementy betonowe 15 cm m KNRW 401/109 / 9 Wywóz gruzu spryzmowanego samochodami skrzyniowymi do 1 km ( (0,25* 2119))* 0, * 0,15* 0,3 = , ,5 m ,5 1.6 KNRW 401/109 / 10 Wywóz gruzu spryzmowanego samochodami skrzyniowymi na każdy następny 1 km ( (0,25* 2119))* 0, * 0,15* 0,3 = , ,5 m ,5 2 Element Podbudowy 2.1 KNKRB 6/101/1 Koryta oraz profilowanie i zagęszczanie podłoża koryta wykonane mechanicznie kat. gruntu I-IV (( * 0,85))* 0,2+ (499* 0,25) = 6 679, ,0 m ,0 2.2 KNR 401/108/2 Wywóz samochodami skrzyniowymi, do 1 km, grunt kategorii III (( * 0,85))* 0,2+ (499* 0,25) = 6 679, ,0 m ,0 2.3 KNR 401/108/4 Wywóz samochodami skrzyniowymi, ziemia, dodatek za każdy następny 1 km (( * 0,85))* 0,2+ (499* 0,25) = 6 679, ,0 m ,0 2.4 KNNRS 6/113/2 Podbudowy z kruszyw łamanych, warstwa dolna, po zagęszczeniu 20 cm ( * 0,85) = , KNNR 6/111/2 Podbudowy z gruntu stabilizowanego, cementem 25 kg/m2, warstwa po zagęszczeniu 15 cm ( * 0,85) = , KNNR 6/308/3 (4) Nawierzchnie z mieszanek mineralno-bitumicznych (warstwa wyrównawcza), mieszanka asfaltowa, grubość po zagęszczeniu 6 cm (grubośc docelowa 7 cm), masa grysowo-żwirowa, samochód 5-10 t (powierzchnia projektowanej nawierzchni) 3 Element Nawierzchnie 3.1 KNNR 6/308/3 Nawierzchnie z mieszanek mineralno-bitumicznych (warstwa wiążąca), mieszanka asfaltowa, grubość po zagęszczeniu 6 cm, masa grysowa, samochód do 5 t 3.2 KNNR 6/309/2 Nawierzchnie z mieszanek mineralno-bitumicznych (warstwa ścieralna), mieszanka asfaltowa, grubość po zagęszczeniu 4 cm, masa grysowa, samochód do 5 t 3.3 Kalkulacja Przełożenia istniejących zjazdów z kostką indywidualna 2119* 0,15 = 317, ,850 m2 317, KNNR 6/1005/7 Skropienie nawierzchni emulsją asfaltową 3.5 KNNRS 6/113/3 Podbudowy z kruszyw łamanych, warstwa dolna, po zagęszczeniu 25 cm (pobocze) (4975* 2- (96* 11,5))* 0,75 = 6 634, m Element Roboty wykończeniowe 4.1 KNKRB 1/209/7 Wykopy rowów i kanałów melioracyjnych oraz wykopy przy regulacji rzek wykonywane na odkład koparkami zgarniakowymi lub chwytakowymi o poj. łyżki 0.6 m3; wały od objętości ((4975* 2)- (96* 11,5)- 335,6)* 1,15 = 9 786, ,0 m ,0 4.2 KNR 401/108/5 Wywóz samochodami samowyładowczymi do 1 km, grunt kategorii I-II ((4975* 2)- (96* 11,5)- 335,6)* 1,15 = 9 786, ,0 m ,0 4.3 KNR 401/108/8 Wywóz samochodami samowyładowczymi, ziemia, dodatek za każdy następny 1 km ((4975* 2)- (96* 11,5)- 335,6)* 1,15 = 9 786, ,0 m ,0

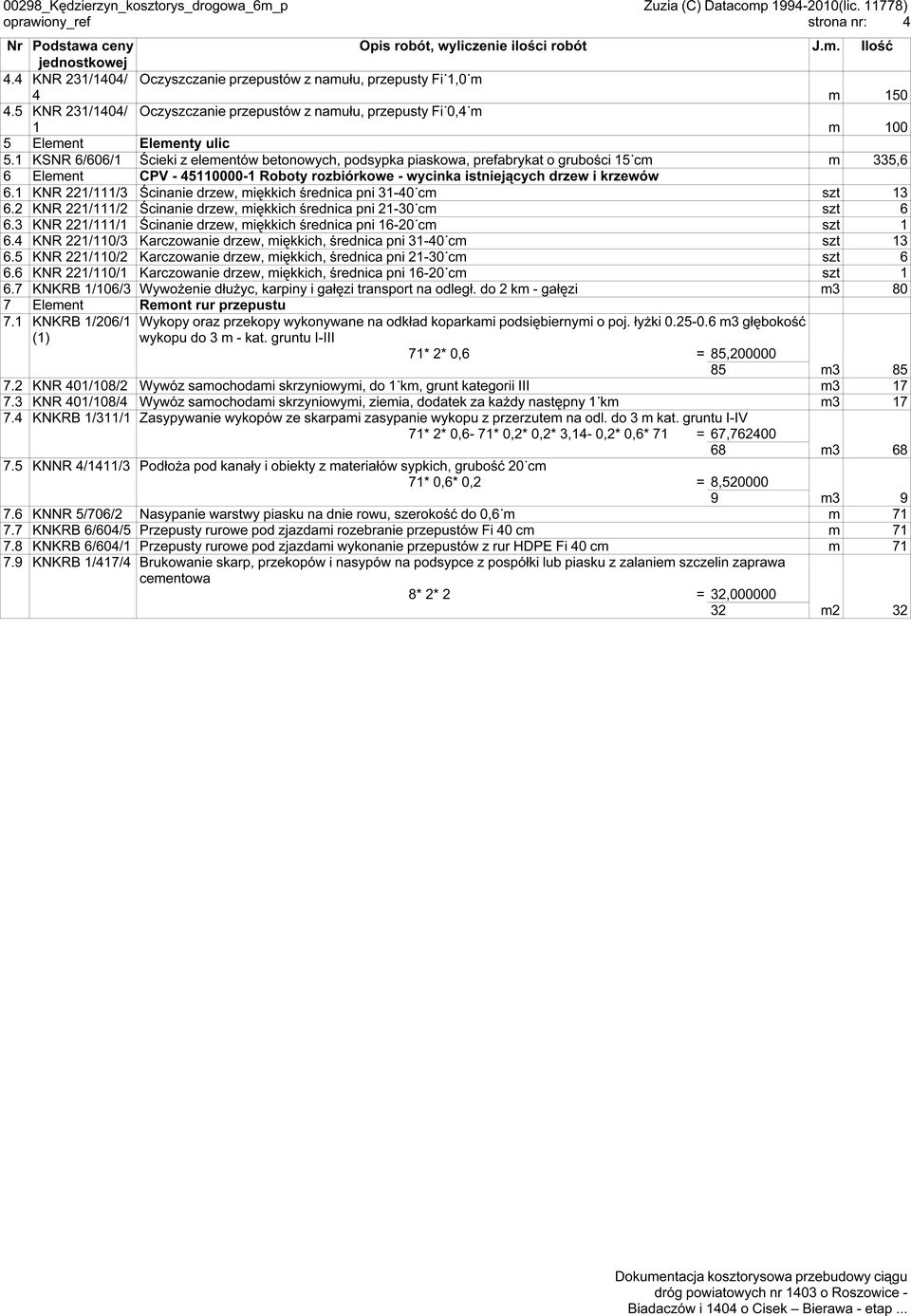

4 Nr Podstawa ceny strona nr: 4 Opis robót, wyliczenie ilości robót J.m. Ilość jednostkowej 4.4 KNR 231/1404/ Oczyszczanie przepustów z namułu, przepusty Fi 1,0 m 4 m KNR 231/1404/ Oczyszczanie przepustów z namułu, przepusty Fi 0,4 m 1 m Element Elementy ulic 5.1 KSNR 6/606/1 Ścieki z elementów betonowych, podsypka piaskowa, prefabrykat o grubości 15 cm m 335,6 6 Element CPV Roboty rozbiórkowe - wycinka istniejących drzew i krzewów 6.1 KNR 221/111/3 Ścinanie drzew, miękkich średnica pni cm szt KNR 221/111/2 Ścinanie drzew, miękkich średnica pni cm szt KNR 221/111/1 Ścinanie drzew, miękkich średnica pni cm szt KNR 221/110/3 Karczowanie drzew, miękkich, średnica pni cm szt KNR 221/110/2 Karczowanie drzew, miękkich, średnica pni cm szt KNR 221/110/1 Karczowanie drzew, miękkich, średnica pni cm szt KNKRB 1/106/3 Wywożenie dłużyc, karpiny i gałęzi transport na odległ. do 2 km - gałęzi m Element Remont rur przepustu 7.1 KNKRB 1/206/1 Wykopy oraz przekopy wykonywane na odkład koparkami podsiębiernymi o poj. łyżki m3 głębokość wykopu do 3 m - kat. gruntu I-III 71* 2* 0,6 = 85, m KNR 401/108/2 Wywóz samochodami skrzyniowymi, do 1 km, grunt kategorii III m KNR 401/108/4 Wywóz samochodami skrzyniowymi, ziemia, dodatek za każdy następny 1 km m KNKRB 1/311/1 Zasypywanie wykopów ze skarpami zasypanie wykopu z przerzutem na odl. do 3 m kat. gruntu I-IV 71* 2* 0,6-71* 0,2* 0,2* 3,14-0,2* 0,6* 71 = 67, m KNNR 4/1411/3 Podłoża pod kanały i obiekty z materiałów sypkich, grubość 20 cm 71* 0,6* 0,2 = 8, m KNNR 5/706/2 Nasypanie warstwy piasku na dnie rowu, szerokość do 0,6 m m KNKRB 6/604/5 Przepusty rurowe pod zjazdami rozebranie przepustów Fi 40 cm m KNKRB 6/604/1 Przepusty rurowe pod zjazdami wykonanie przepustów z rur HDPE Fi 40 cm m KNKRB 1/417/4 Brukowanie skarp, przekopów i nasypów na podsypce z pospółki lub piasku z zalaniem szczelin zaprawa cementowa 8* 2* 2 = 32, m2 32

5 strona nr: 5 Zestawienie robocizny Lp. Nazwa zawodu J.m. Ilość 1. Ogrodnicy grupa II r-g 197, Ogrodnicy grupa III r-g 149, Robotnicy r-g , Robotnicy grupa I r-g , Robotnicy grupa II r-g 317,85 Razem (z dokładnością do zaokrągleń): ,485 Zestawienie materiałów Lp. Nazwa materiału J.m. Ilość 1. Brukowiec z kamienia łamanego cm t 6, Cement portlandzki zwykły "35" bez dodatków t 829, Emulsja asfaltowa drogowa kationowa szybkorozpadowa kg ,76 4. Kliniec sortowany t 1, Krawędziaki iglaste obrzynane klasa II m3 16, Lepik asfaltowy stosowany na gorąco kg 141,29 7. Masa mineralno-asfaltowa grysowa do warstwy wiążącej t 4 893, Masa mineralno-asfaltowa grysowo-żwirowa, do warstwy ścieralnej t 4 178,94 9. Masa mineralno-asfaltowa grysowo-żwirowa, do warstwy wiążącej t 5 606, Olej napędowy do silników luzem kg 489, Piasek do betonów zwykłych m3 0, Piasek do betonów zwykłych naturalny m , Piasek natur.do zapr.odm.ii,uziar.0-4mm m3 3,2 14. Piasek naturalny do nawierzchni drogowych m3 51, Płyty ściekowe betonowe 60x50x15 cm, typ korytkowy szt 691, Pospółka - uziarnienie 0-31,5 mm m3 10, Pospółka do betonów, uziarnienie 0-20mm m , Rura beton. kielichowa WIPRO fi 400 mm m 73, Słupki drewniane iglaste Fi 7-11 cm długości 2.5 m m3 1, Tłuczeń kamienny niesortowany t , Woda przemysłowa m , Woda z rurociągów m3 657, Zaprawa cementowa M7 (m.50) m3 0,8 24. Ziemia urodzajna (humus) m3 2, Żwir do bet. wielofrak. uziar mm m3 0,672 Zestawienie sprzętu Lp. Nazwa sprzętu J.m. Ilość 1. Ciągnik gąsienicowy kw ( KM) m-g 806, Ciągnik kołowy 37 kw (50 KM) m-g 399, Ciągnik kołowy kw (75-85 KM) m-g Koparka jednonaczyniowa na podwoziu gąsienicowym 0.25 m m-g 3, Koparka jednonaczyniowa na podwoziu gąsienicowym 0.60 m m-g 354, Mieszarka do stabilizacji gruntu doczepna (bez ciągnika) szerokości m m-g 806, Piła motorowa łańcuchowa 3,1kW (4.2 KM) m-g 78,59 8. Przyczepa skrzyniowa 3-5 t m-g Rozkładarka mas bitumicznych 3.5m (2) m-g 1 032, Równiarka samojezdna 74 kw (100 KM) m-g 152, Samochód dostawczy do 0.9 t m-g 94, Samochód samowyład.5-10t m-g 0, Samochód samowyładowczy 5-10 t m-g 985, Samochód samowyładowczy do 5 t m-g 7 776, Samochód skrzyniowy do 5 t m-g , Skrapiarka do bitumu przewoźna (bez ciągnika) z ręczną pompą 1500dm m-g 399, Spycharka gąsienicowa 55kW (75KM) m-g 120, Spycharka gąsienicowa 74 kw (100 KM) m-g 497, Walec statyczny samojezdny m-g 2 975, Walec statyczny samojezdny ogumiony m-g 1 839, Walec wibracyjny samojezdny 9 t m-g 193, Zagęszczarka wibracyjna-spalinowa m3/h m-g 6,12
