1 Instrukcja Bezpieczeństwa Pożarowego MIĘDZYNARODOWE CENTRUM KONGRESOWE Katowice, ul. Olimpijska Opracował.. Katowice, luty 2015 r.

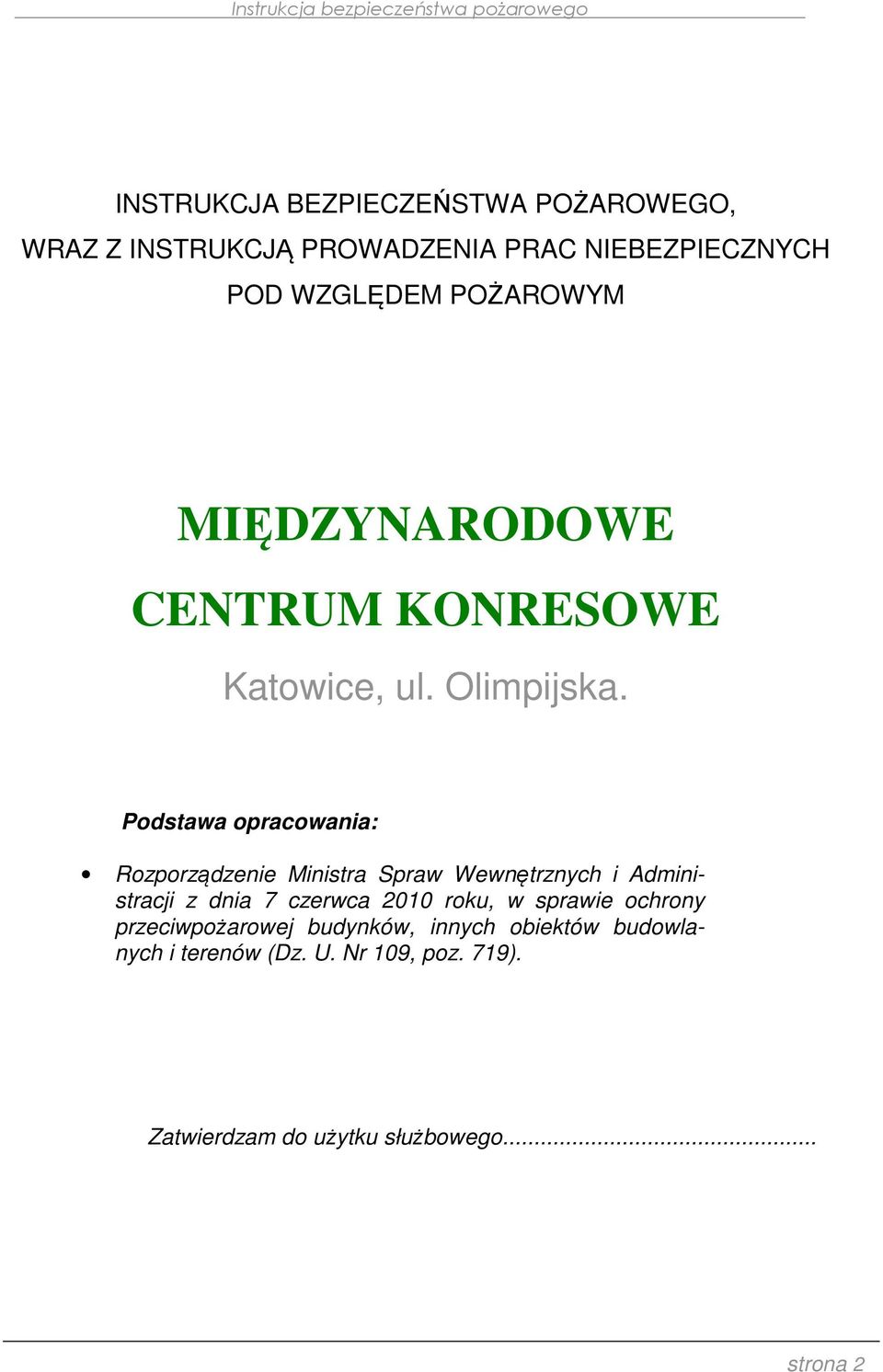

2 INSTRUKCJA BEZPIECZEŃSTWA POŻAROWEGO, WRAZ Z INSTRUKCJĄ PROWADZENIA PRAC NIEBEZPIECZNYCH POD WZGLĘDEM POŻAROWYM MIĘDZYNARODOWE CENTRUM KONRESOWE Katowice, ul. Olimpijska. Podstawa opracowania: Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 roku, w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109, poz. 719). Zatwierdzam do użytku służbowego... strona 2

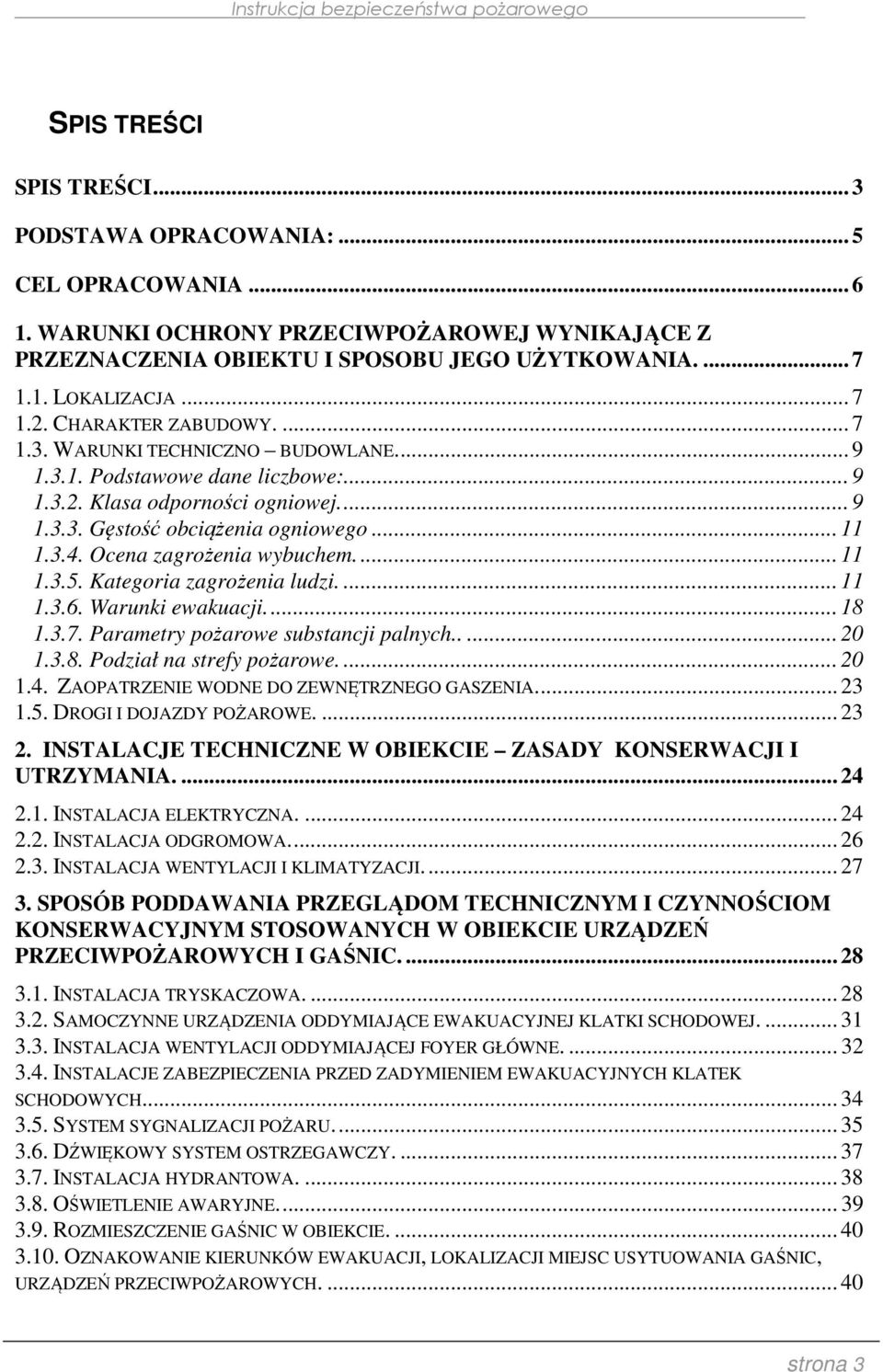

3 SPIS TREŚCI SPIS TREŚCI... 3 PODSTAWA OPRACOWANIA:... 5 CEL OPRACOWANIA WARUNKI OCHRONY PRZECIWPOŻAROWEJ WYNIKAJĄCE Z PRZEZNACZENIA OBIEKTU I SPOSOBU JEGO UŻYTKOWANIA LOKALIZACJA CHARAKTER ZABUDOWY WARUNKI TECHNICZNO BUDOWLANE Podstawowe dane liczbowe: Klasa odporności ogniowej Gęstość obciążenia ogniowego Ocena zagrożenia wybuchem Kategoria zagrożenia ludzi Warunki ewakuacji Parametry pożarowe substancji palnych Podział na strefy pożarowe ZAOPATRZENIE WODNE DO ZEWNĘTRZNEGO GASZENIA DROGI I DOJAZDY POŻAROWE INSTALACJE TECHNICZNE W OBIEKCIE ZASADY KONSERWACJI I UTRZYMANIA INSTALACJA ELEKTRYCZNA INSTALACJA ODGROMOWA INSTALACJA WENTYLACJI I KLIMATYZACJI SPOSÓB PODDAWANIA PRZEGLĄDOM TECHNICZNYM I CZYNNOŚCIOM KONSERWACYJNYM STOSOWANYCH W OBIEKCIE URZĄDZEŃ PRZECIWPOŻAROWYCH I GAŚNIC INSTALACJA TRYSKACZOWA SAMOCZYNNE URZĄDZENIA ODDYMIAJĄCE EWAKUACYJNEJ KLATKI SCHODOWEJ INSTALACJA WENTYLACJI ODDYMIAJĄCEJ FOYER GŁÓWNE INSTALACJE ZABEZPIECZENIA PRZED ZADYMIENIEM EWAKUACYJNYCH KLATEK SCHODOWYCH SYSTEM SYGNALIZACJI POŻARU DŹWIĘKOWY SYSTEM OSTRZEGAWCZY INSTALACJA HYDRANTOWA OŚWIETLENIE AWARYJNE ROZMIESZCZENIE GAŚNIC W OBIEKCIE OZNAKOWANIE KIERUNKÓW EWAKUACJI, LOKALIZACJI MIEJSC USYTUOWANIA GAŚNIC, URZĄDZEŃ PRZECIWPOŻAROWYCH strona 3

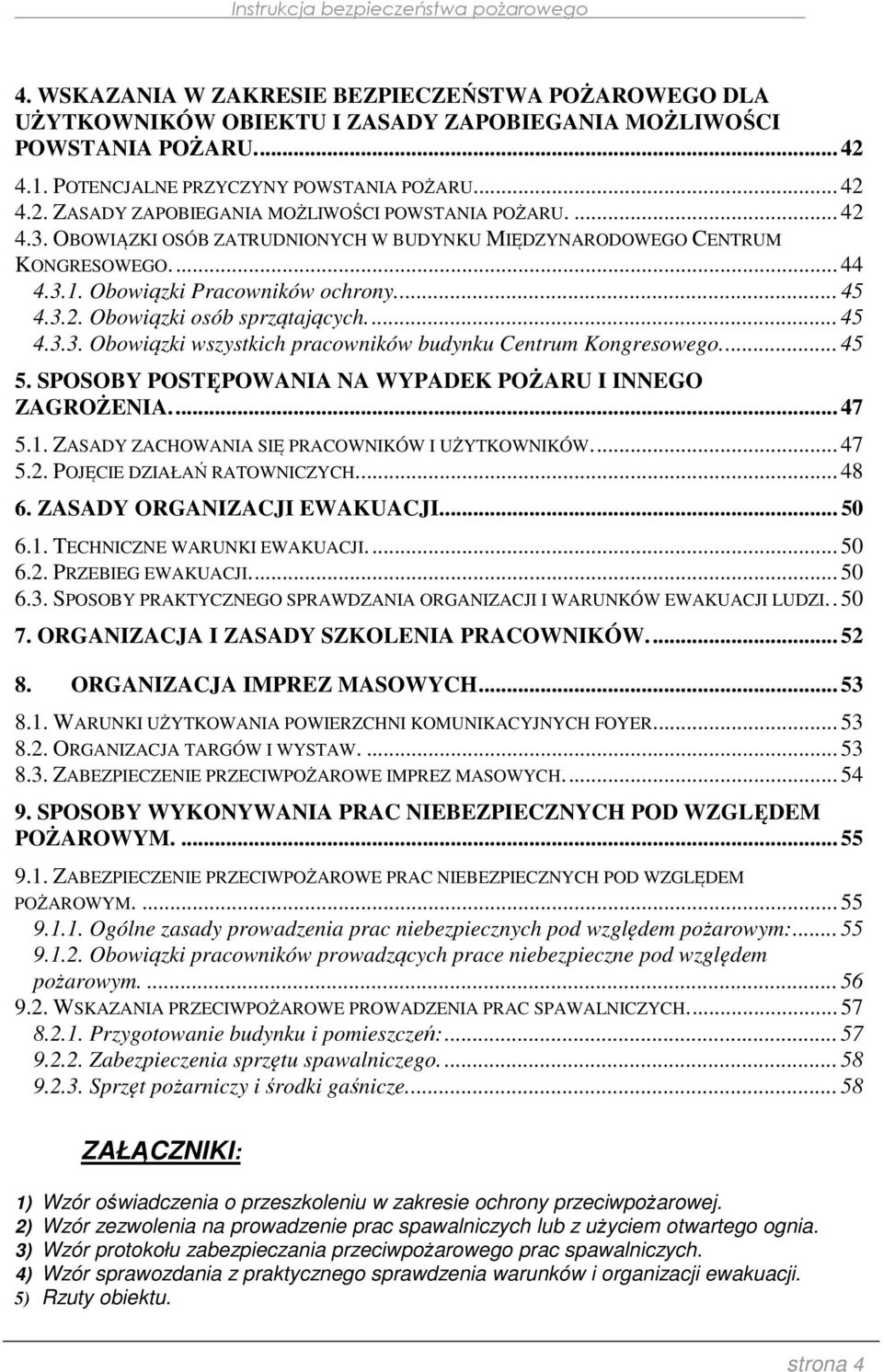

4 4. WSKAZANIA W ZAKRESIE BEZPIECZEŃSTWA POŻAROWEGO DLA UŻYTKOWNIKÓW OBIEKTU I ZASADY ZAPOBIEGANIA MOŻLIWOŚCI POWSTANIA POŻARU POTENCJALNE PRZYCZYNY POWSTANIA POŻARU ZASADY ZAPOBIEGANIA MOŻLIWOŚCI POWSTANIA POŻARU OBOWIĄZKI OSÓB ZATRUDNIONYCH W BUDYNKU MIĘDZYNARODOWEGO CENTRUM KONGRESOWEGO Obowiązki Pracowników ochrony Obowiązki osób sprzątających Obowiązki wszystkich pracowników budynku Centrum Kongresowego SPOSOBY POSTĘPOWANIA NA WYPADEK POŻARU I INNEGO ZAGROŻENIA ZASADY ZACHOWANIA SIĘ PRACOWNIKÓW I UŻYTKOWNIKÓW POJĘCIE DZIAŁAŃ RATOWNICZYCH ZASADY ORGANIZACJI EWAKUACJI TECHNICZNE WARUNKI EWAKUACJI PRZEBIEG EWAKUACJI SPOSOBY PRAKTYCZNEGO SPRAWDZANIA ORGANIZACJI I WARUNKÓW EWAKUACJI LUDZI ORGANIZACJA I ZASADY SZKOLENIA PRACOWNIKÓW ORGANIZACJA IMPREZ MASOWYCH WARUNKI UŻYTKOWANIA POWIERZCHNI KOMUNIKACYJNYCH FOYER ORGANIZACJA TARGÓW I WYSTAW ZABEZPIECZENIE PRZECIWPOŻAROWE IMPREZ MASOWYCH SPOSOBY WYKONYWANIA PRAC NIEBEZPIECZNYCH POD WZGLĘDEM POŻAROWYM ZABEZPIECZENIE PRZECIWPOŻAROWE PRAC NIEBEZPIECZNYCH POD WZGLĘDEM POŻAROWYM Ogólne zasady prowadzenia prac niebezpiecznych pod względem pożarowym: Obowiązki pracowników prowadzących prace niebezpieczne pod względem pożarowym WSKAZANIA PRZECIWPOŻAROWE PROWADZENIA PRAC SPAWALNICZYCH Przygotowanie budynku i pomieszczeń: Zabezpieczenia sprzętu spawalniczego Sprzęt pożarniczy i środki gaśnicze ZAŁĄCZNIKI: 1) Wzór oświadczenia o przeszkoleniu w zakresie ochrony przeciwpożarowej. 2) Wzór zezwolenia na prowadzenie prac spawalniczych lub z użyciem otwartego ognia. 3) Wzór protokołu zabezpieczania przeciwpożarowego prac spawalniczych. 4) Wzór sprawozdania z praktycznego sprawdzenia warunków i organizacji ewakuacji. 5) Rzuty obiektu. strona 4

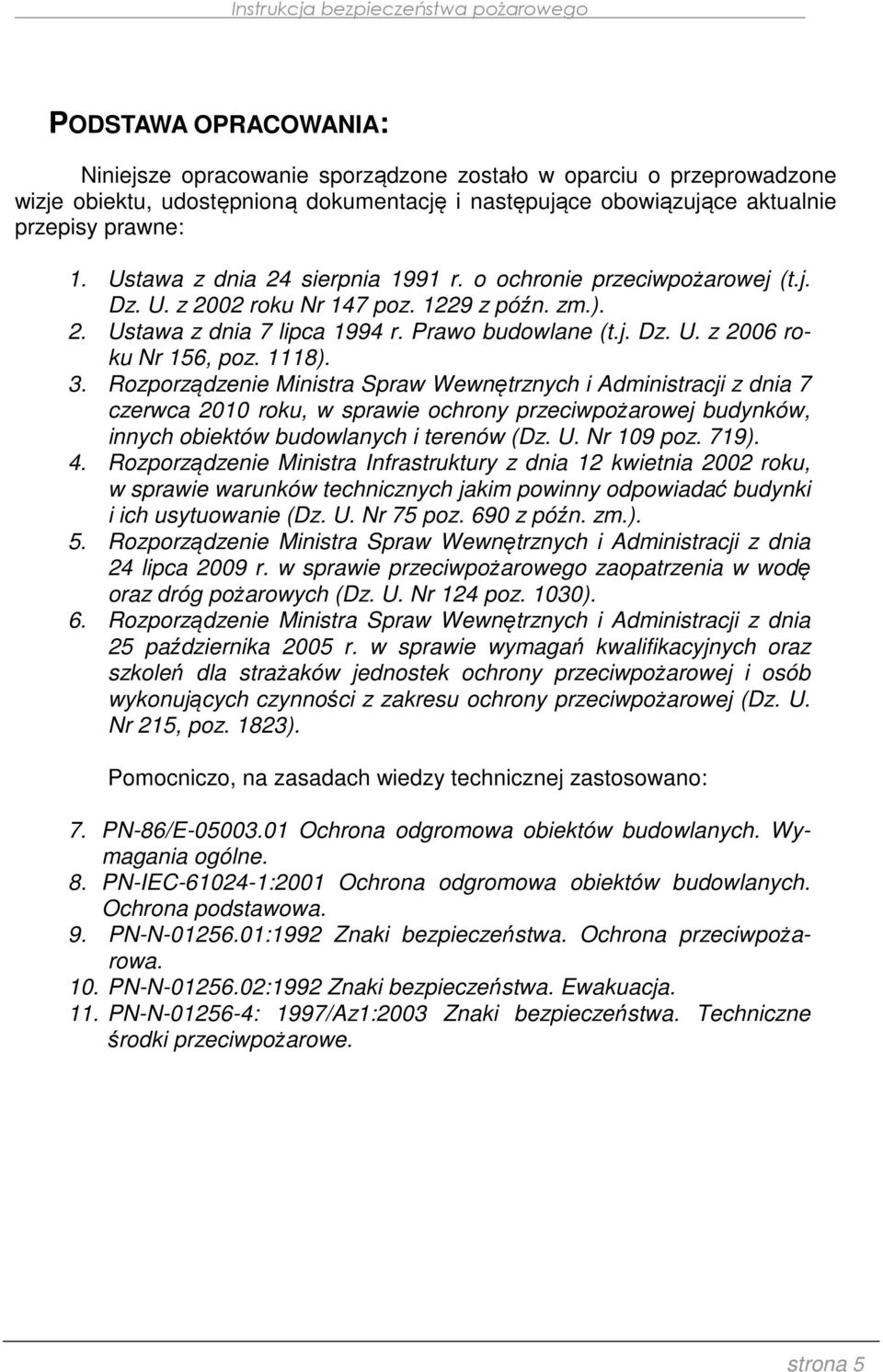

5 PODSTAWA OPRACOWANIA: Niniejsze opracowanie sporządzone zostało w oparciu o przeprowadzone wizje obiektu, udostępnioną dokumentację i następujące obowiązujące aktualnie przepisy prawne: 1. Ustawa z dnia 24 sierpnia 1991 r. o ochronie przeciwpożarowej (t.j. Dz. U. z 2002 roku Nr 147 poz z późn. zm.). 2. Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (t.j. Dz. U. z 2006 roku Nr 156, poz. 1118). 3. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 roku, w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 109 poz. 719). 4. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku, w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75 poz. 690 z późn. zm.). 5. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U. Nr 124 poz. 1030). 6. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 25 października 2005 r. w sprawie wymagań kwalifikacyjnych oraz szkoleń dla strażaków jednostek ochrony przeciwpożarowej i osób wykonujących czynności z zakresu ochrony przeciwpożarowej (Dz. U. Nr 215, poz. 1823). Pomocniczo, na zasadach wiedzy technicznej zastosowano: 7. PN-86/E Ochrona odgromowa obiektów budowlanych. Wymagania ogólne. 8. PN-IEC :2001 Ochrona odgromowa obiektów budowlanych. Ochrona podstawowa. 9. PN-N :1992 Znaki bezpieczeństwa. Ochrona przeciwpożarowa. 10. PN-N :1992 Znaki bezpieczeństwa. Ewakuacja. 11. PN-N : 1997/Az1:2003 Znaki bezpieczeństwa. Techniczne środki przeciwpożarowe. strona 5

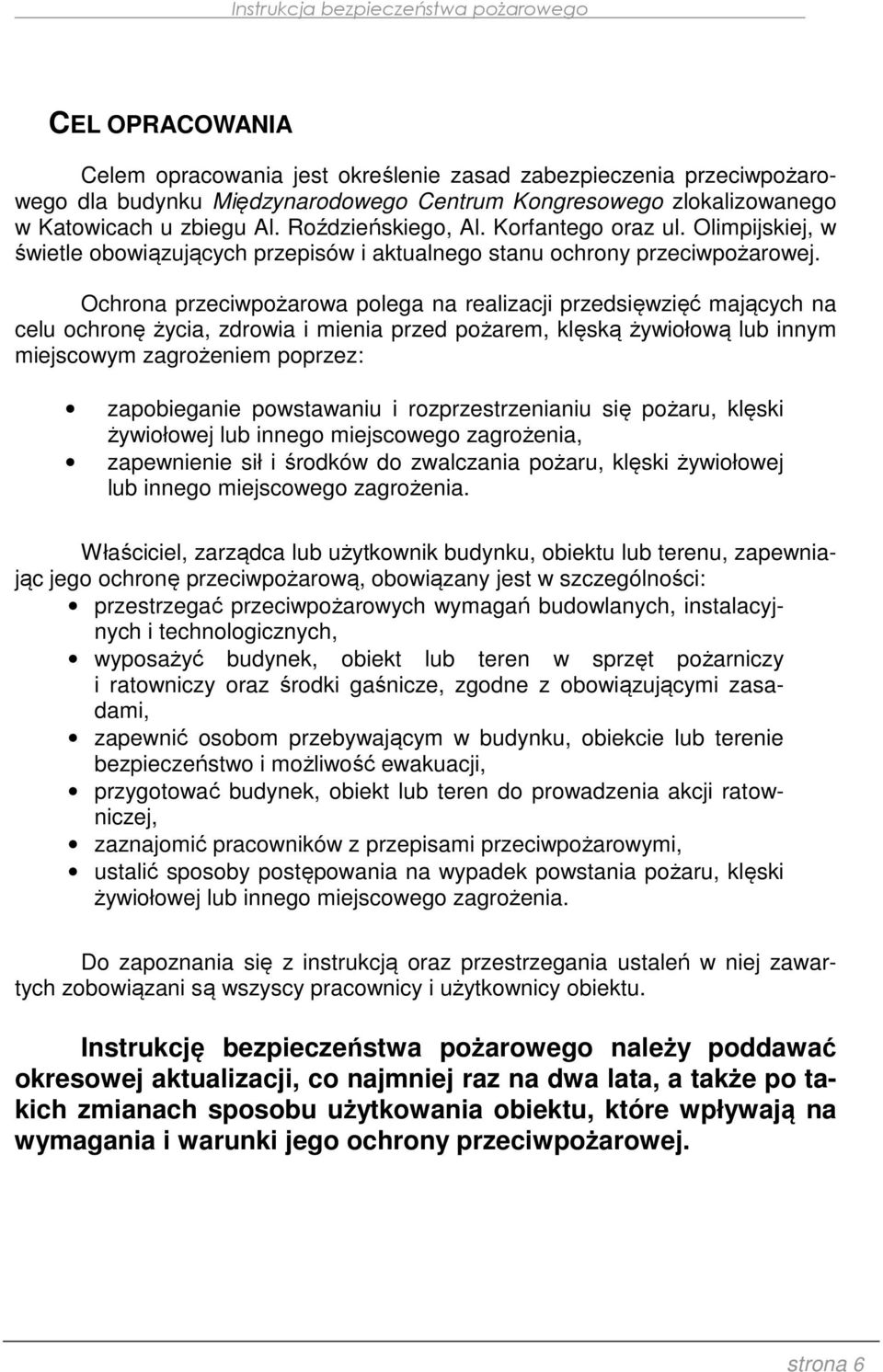

6 CEL OPRACOWANIA Celem opracowania jest określenie zasad zabezpieczenia przeciwpożarowego dla budynku Międzynarodowego Centrum Kongresowego zlokalizowanego w Katowicach u zbiegu Al. Roździeńskiego, Al. Korfantego oraz ul. Olimpijskiej, w świetle obowiązujących przepisów i aktualnego stanu ochrony przeciwpożarowej. Ochrona przeciwpożarowa polega na realizacji przedsięwzięć mających na celu ochronę życia, zdrowia i mienia przed pożarem, klęską żywiołową lub innym miejscowym zagrożeniem poprzez: zapobieganie powstawaniu i rozprzestrzenianiu się pożaru, klęski żywiołowej lub innego miejscowego zagrożenia, zapewnienie sił i środków do zwalczania pożaru, klęski żywiołowej lub innego miejscowego zagrożenia. Właściciel, zarządca lub użytkownik budynku, obiektu lub terenu, zapewniając jego ochronę przeciwpożarową, obowiązany jest w szczególności: przestrzegać przeciwpożarowych wymagań budowlanych, instalacyjnych i technologicznych, wyposażyć budynek, obiekt lub teren w sprzęt pożarniczy i ratowniczy oraz środki gaśnicze, zgodne z obowiązującymi zasadami, zapewnić osobom przebywającym w budynku, obiekcie lub terenie bezpieczeństwo i możliwość ewakuacji, przygotować budynek, obiekt lub teren do prowadzenia akcji ratowniczej, zaznajomić pracowników z przepisami przeciwpożarowymi, ustalić sposoby postępowania na wypadek powstania pożaru, klęski żywiołowej lub innego miejscowego zagrożenia. Do zapoznania się z instrukcją oraz przestrzegania ustaleń w niej zawartych zobowiązani są wszyscy pracownicy i użytkownicy obiektu. Instrukcję bezpieczeństwa pożarowego należy poddawać okresowej aktualizacji, co najmniej raz na dwa lata, a także po takich zmianach sposobu użytkowania obiektu, które wpływają na wymagania i warunki jego ochrony przeciwpożarowej. strona 6

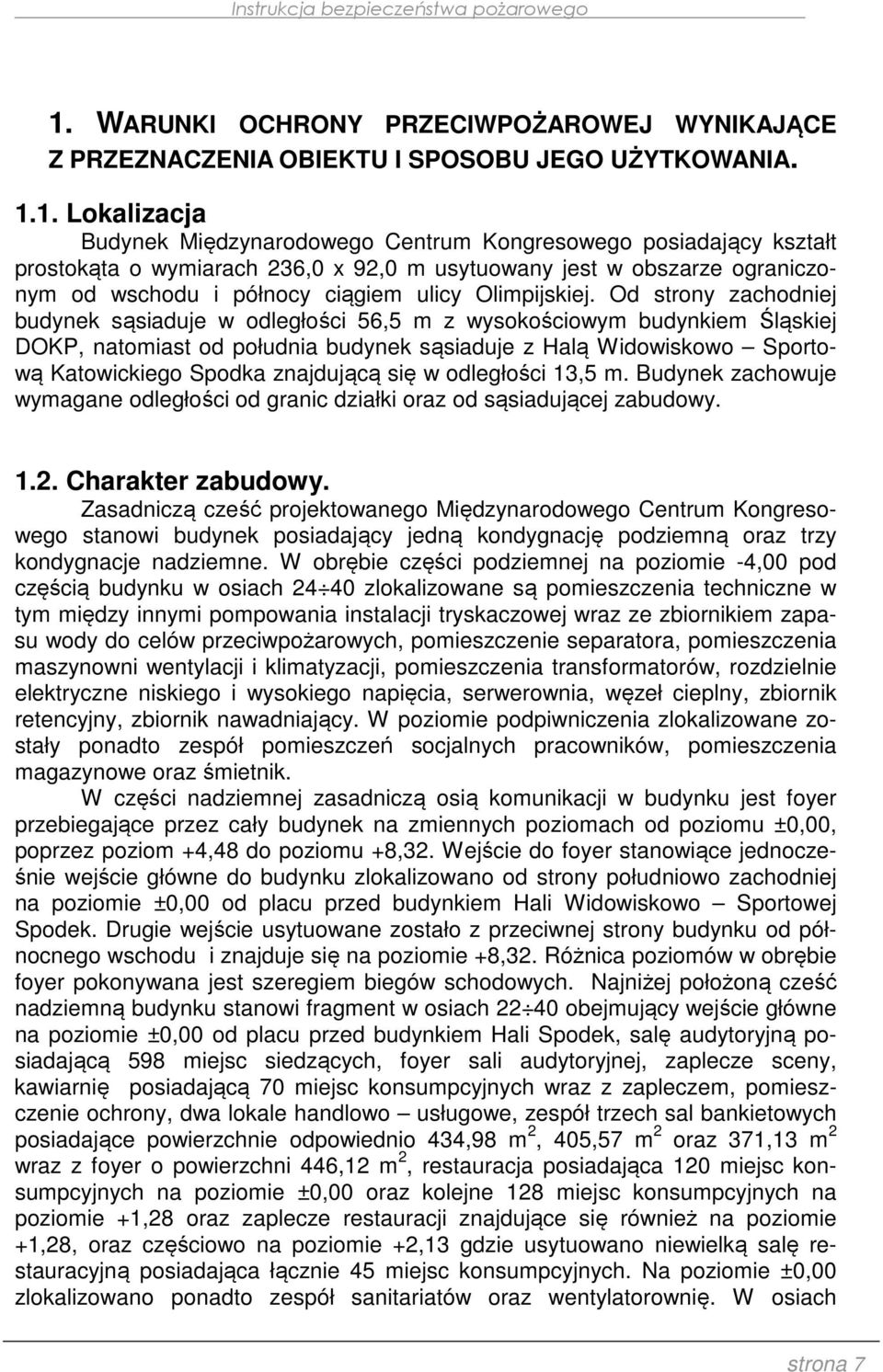

7 1. WARUNKI OCHRONY PRZECIWPOŻAROWEJ WYNIKAJĄCE Z PRZEZNACZENIA OBIEKTU I SPOSOBU JEGO UŻYTKOWANIA Lokalizacja Budynek Międzynarodowego Centrum Kongresowego posiadający kształt prostokąta o wymiarach 236,0 x 92,0 m usytuowany jest w obszarze ograniczonym od wschodu i północy ciągiem ulicy Olimpijskiej. Od strony zachodniej budynek sąsiaduje w odległości 56,5 m z wysokościowym budynkiem Śląskiej DOKP, natomiast od południa budynek sąsiaduje z Halą Widowiskowo Sportową Katowickiego Spodka znajdującą się w odległości 13,5 m. Budynek zachowuje wymagane odległości od granic działki oraz od sąsiadującej zabudowy Charakter zabudowy. Zasadniczą cześć projektowanego Międzynarodowego Centrum Kongresowego stanowi budynek posiadający jedną kondygnację podziemną oraz trzy kondygnacje nadziemne. W obrębie części podziemnej na poziomie -4,00 pod częścią budynku w osiach zlokalizowane są pomieszczenia techniczne w tym między innymi pompowania instalacji tryskaczowej wraz ze zbiornikiem zapasu wody do celów przeciwpożarowych, pomieszczenie separatora, pomieszczenia maszynowni wentylacji i klimatyzacji, pomieszczenia transformatorów, rozdzielnie elektryczne niskiego i wysokiego napięcia, serwerownia, węzeł cieplny, zbiornik retencyjny, zbiornik nawadniający. W poziomie podpiwniczenia zlokalizowane zostały ponadto zespół pomieszczeń socjalnych pracowników, pomieszczenia magazynowe oraz śmietnik. W części nadziemnej zasadniczą osią komunikacji w budynku jest foyer przebiegające przez cały budynek na zmiennych poziomach od poziomu ±0,00, poprzez poziom +4,48 do poziomu +8,32. Wejście do foyer stanowiące jednocześnie wejście główne do budynku zlokalizowano od strony południowo zachodniej na poziomie ±0,00 od placu przed budynkiem Hali Widowiskowo Sportowej Spodek. Drugie wejście usytuowane zostało z przeciwnej strony budynku od północnego wschodu i znajduje się na poziomie +8,32. Różnica poziomów w obrębie foyer pokonywana jest szeregiem biegów schodowych. Najniżej położoną cześć nadziemną budynku stanowi fragment w osiach obejmujący wejście główne na poziomie ±0,00 od placu przed budynkiem Hali Spodek, salę audytoryjną posiadającą 598 miejsc siedzących, foyer sali audytoryjnej, zaplecze sceny, kawiarnię posiadającą 70 miejsc konsumpcyjnych wraz z zapleczem, pomieszczenie ochrony, dwa lokale handlowo usługowe, zespół trzech sal bankietowych posiadające powierzchnie odpowiednio 434,98 m 2, 405,57 m 2 oraz 371,13 m 2 wraz z foyer o powierzchni 446,12 m 2, restauracja posiadająca 120 miejsc konsumpcyjnych na poziomie ±0,00 oraz kolejne 128 miejsc konsumpcyjnych na poziomie +1,28 oraz zaplecze restauracji znajdujące się również na poziomie +1,28, oraz częściowo na poziomie +2,13 gdzie usytuowano niewielką salę restauracyjną posiadająca łącznie 45 miejsc konsumpcyjnych. Na poziomie ±0,00 zlokalizowano ponadto zespół sanitariatów oraz wentylatorownię. W osiach strona 7

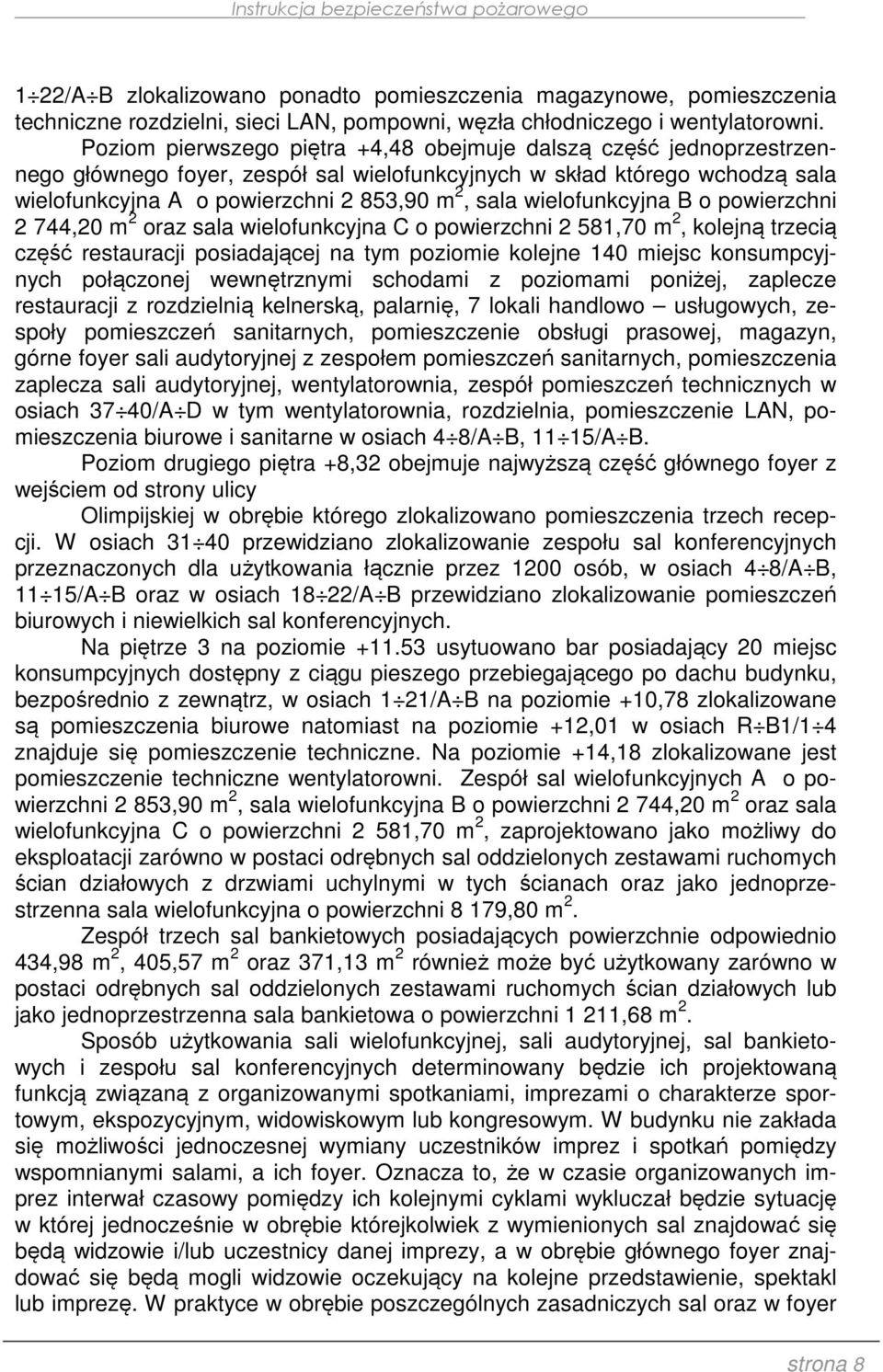

8 1 22/A B zlokalizowano ponadto pomieszczenia magazynowe, pomieszczenia techniczne rozdzielni, sieci LAN, pompowni, węzła chłodniczego i wentylatorowni. Poziom pierwszego piętra +4,48 obejmuje dalszą część jednoprzestrzennego głównego foyer, zespół sal wielofunkcyjnych w skład którego wchodzą sala wielofunkcyjna A o powierzchni 2 853,90 m 2, sala wielofunkcyjna B o powierzchni 2 744,20 m 2 oraz sala wielofunkcyjna C o powierzchni 2 581,70 m 2, kolejną trzecią część restauracji posiadającej na tym poziomie kolejne 140 miejsc konsumpcyjnych połączonej wewnętrznymi schodami z poziomami poniżej, zaplecze restauracji z rozdzielnią kelnerską, palarnię, 7 lokali handlowo usługowych, zespoły pomieszczeń sanitarnych, pomieszczenie obsługi prasowej, magazyn, górne foyer sali audytoryjnej z zespołem pomieszczeń sanitarnych, pomieszczenia zaplecza sali audytoryjnej, wentylatorownia, zespół pomieszczeń technicznych w osiach 37 40/A D w tym wentylatorownia, rozdzielnia, pomieszczenie LAN, pomieszczenia biurowe i sanitarne w osiach 4 8/A B, 11 15/A B. Poziom drugiego piętra +8,32 obejmuje najwyższą część głównego foyer z wejściem od strony ulicy Olimpijskiej w obrębie którego zlokalizowano pomieszczenia trzech recepcji. W osiach przewidziano zlokalizowanie zespołu sal konferencyjnych przeznaczonych dla użytkowania łącznie przez 1200 osób, w osiach 4 8/A B, 11 15/A B oraz w osiach 18 22/A B przewidziano zlok alizowanie pomieszczeń biurowych i niewielkich sal konferencyjnych. Na piętrze 3 na poziomie usytuowano bar posiadający 20 miejsc konsumpcyjnych dostępny z ciągu pieszego przebiegającego po dachu budynku, bezpośrednio z zewnątrz, w osiach 1 21/A B na poziomie +10,78 zlokalizowane są pomieszczenia biurowe natomiast na poziomie +12,01 w osiach R B1/1 4 znajduje się pomieszczenie techniczne. Na poziomie +14,18 zlokalizowane jest pomieszczenie techniczne wentylatorowni. Zespół sal wielofunkcyjnych A o powierzchni 2 853,90 m 2, sala wielofunkcyjna B o powierzchni 2 744,20 m 2 oraz sala wielofunkcyjna C o powierzchni 2 581,70 m 2, zaprojektowano jako możliwy do eksploatacji zarówno w postaci odrębnych sal oddzielonych zestawami ruchomych ścian działowych z drzwiami uchylnymi w tych ścianach oraz jako jednoprzestrzenna sala wielofunkcyjna o powierzchni 8 179,80 m 2. Zespół trzech sal bankietowych posiadających powierzchnie odpowiednio 434,98 m 2, 405,57 m 2 oraz 371,13 m 2 również może być użytkowany zarówno w postaci odrębnych sal oddzielonych zestawami ruchomych ścian działowych lub jako jednoprzestrzenna sala bankietowa o powierzchni 1 211,68 m 2. Sposób użytkowania sali wielofunkcyjnej, sali audytoryjnej, sal bankietowych i zespołu sal konferencyjnych determinowany będzie ich projektowaną funkcją związaną z organizowanymi spotkaniami, imprezami o charakterze sportowym, ekspozycyjnym, widowiskowym lub kongresowym. W budynku nie zakłada się możliwości jednoczesnej wymiany uczestników imprez i spotkań pomiędzy wspomnianymi salami, a ich foyer. Oznacza to, że w czasie organizowanych imprez interwał czasowy pomiędzy ich kolejnymi cyklami wykluczał będzie sytuację w której jednocześnie w obrębie którejkolwiek z wymienionych sal znajdować się będą widzowie i/lub uczestnicy danej imprezy, a w obrębie głównego foyer znajdować się będą mogli widzowie oczekujący na kolejne przedstawienie, spektakl lub imprezę. W praktyce w obrębie poszczególnych zasadniczych sal oraz w foyer strona 8

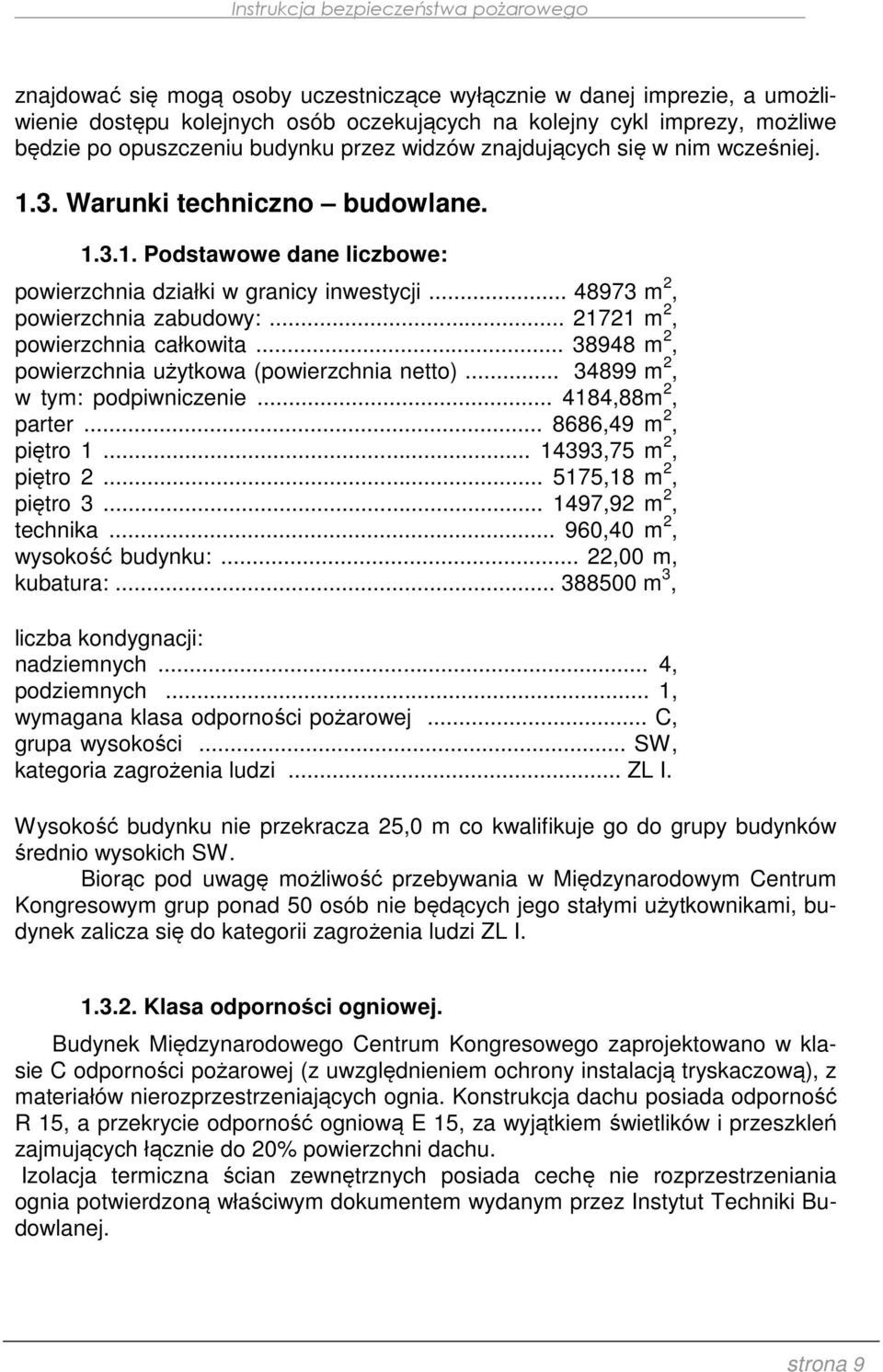

9 znajdować się mogą osoby uczestniczące wyłącznie w danej imprezie, a umożliwienie dostępu kolejnych osób oczekujących na kolejny cykl imprezy, możliwe będzie po opuszczeniu budynku przez widzów znajdujących się w nim wcześniej Warunki techniczno budowlane Podstawowe dane liczbowe: powierzchnia działki w granicy inwestycji m 2, powierzchnia zabudowy: m 2, powierzchnia całkowita m 2, powierzchnia użytkowa (powierzchnia netto) m 2, w tym: podpiwniczenie ,88m 2, parter ,49 m 2, piętro ,75 m 2, piętro ,18 m 2, piętro ,92 m 2, technika ,40 m 2, wysokość budynku:... 22,00 m, kubatura: m 3, liczba kondygnacji: nadziemnych... 4, podziemnych... 1, wymagana klasa odporności pożarowej... C, grupa wysokości... SW, kategoria zagrożenia ludzi... ZL I. Wysokość budynku nie przekracza 25,0 m co kwalifikuje go do grupy budynków średnio wysokich SW. Biorąc pod uwagę możliwość przebywania w Międzynarodowym Centrum Kongresowym grup ponad 50 osób nie będących jego stałymi użytkownikami, budynek zalicza się do kategorii zagrożenia ludzi ZL I Klasa odporności ogniowej. Budynek Międzynarodowego Centrum Kongresowego zaprojektowano w klasie C odporności pożarowej (z uwzględnieniem ochrony instalacją tryskaczową), z materiałów nierozprzestrzeniających ognia. Konstrukcja dachu posiada odporność R 15, a przekrycie odporność ogniową E 15, za wyjątkiem świetlików i przeszkleń zajmujących łącznie do 20% powierzchni dachu. Izolacja termiczna ścian zewnętrznych posiada cechę nie rozprzestrzeniania ognia potwierdzoną właściwym dokumentem wydanym przez Instytut Techniki Budowlanej. strona 9

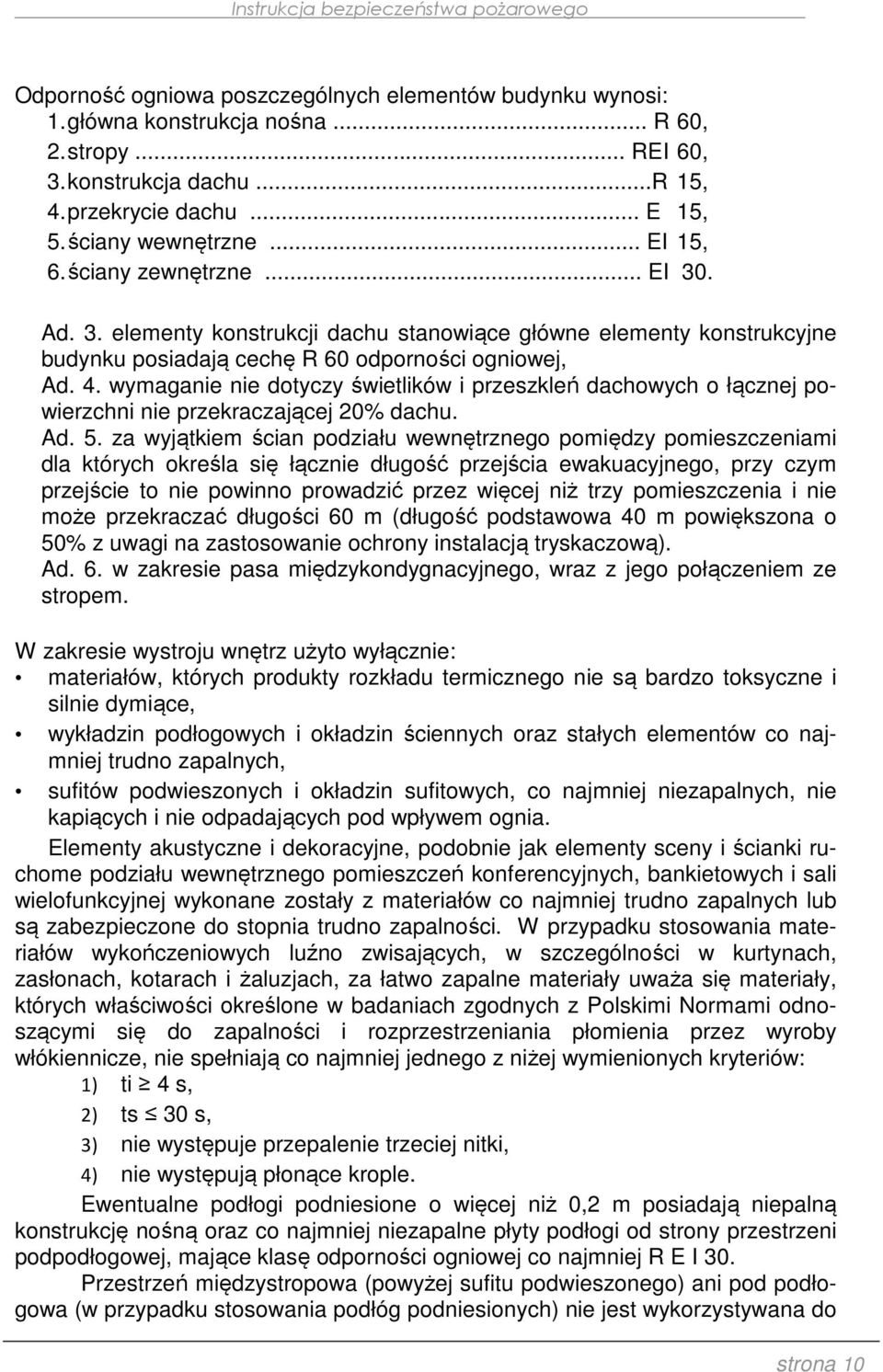

10 Odporność ogniowa poszczególnych elementów budynku wynosi: 1. główna konstrukcja nośna... R 60, 2. stropy... REI 60, 3. konstrukcja dachu...r 15, 4. przekrycie dachu... E 15, 5. ściany wewnętrzne... EI 15, 6. ściany zewnętrzne... EI 30. Ad. 3. elementy konstrukcji dachu stanowiące główne elementy konstrukcyjne budynku posiadają cechę R 60 odporności ogniowej, Ad. 4. wymaganie nie dotyczy świetlików i przeszkleń dachowych o łącznej powierzchni nie przekraczającej 20% dachu. Ad. 5. za wyjątkiem ścian podziału wewnętrznego pomiędzy pomieszczeniami dla których określa się łącznie długość przejścia ewakuacyjnego, przy czym przejście to nie powinno prowadzić przez więcej niż trzy pomieszczenia i nie może przekraczać długości 60 m (długość podstawowa 40 m powiększona o 50% z uwagi na zastosowanie ochrony instalacją tryskaczową). Ad. 6. w zakresie pasa międzykondygnacyjnego, wraz z jego połączeniem ze stropem. W zakresie wystroju wnętrz użyto wyłącznie: materiałów, których produkty rozkładu termicznego nie są bardzo toksyczne i silnie dymiące, wykładzin podłogowych i okładzin ściennych oraz stałych elementów co najmniej trudno zapalnych, sufitów podwieszonych i okładzin sufitowych, co najmniej niezapalnych, nie kapiących i nie odpadających pod wpływem ognia. Elementy akustyczne i dekoracyjne, podobnie jak elementy sceny i ścianki ruchome podziału wewnętrznego pomieszczeń konferencyjnych, bankietowych i sali wielofunkcyjnej wykonane zostały z materiałów co najmniej trudno zapalnych lub są zabezpieczone do stopnia trudno zapalności. W przypadku stosowania materiałów wykończeniowych luźno zwisających, w szczególności w kurtynach, zasłonach, kotarach i żaluzjach, za łatwo zapalne materiały uważa się materiały, których właściwości określone w badaniach zgodnych z Polskimi Normami odnoszącymi się do zapalności i rozprzestrzeniania płomienia przez wyroby włókiennicze, nie spełniają co najmniej jednego z niżej wymienionych kryteriów: 1) ti 4 s, 2) ts 30 s, 3) nie występuje przepalenie trzeciej nitki, 4) nie występują płonące krople. Ewentualne podłogi podniesione o więcej niż 0,2 m posiadają niepalną konstrukcję nośną oraz co najmniej niezapalne płyty podłogi od strony przestrzeni podpodłogowej, mające klasę odporności ogniowej co najmniej R E I 30. Przestrzeń międzystropowa (powyżej sufitu podwieszonego) ani pod podłogowa (w przypadku stosowania podłóg podniesionych) nie jest wykorzystywana do strona 10

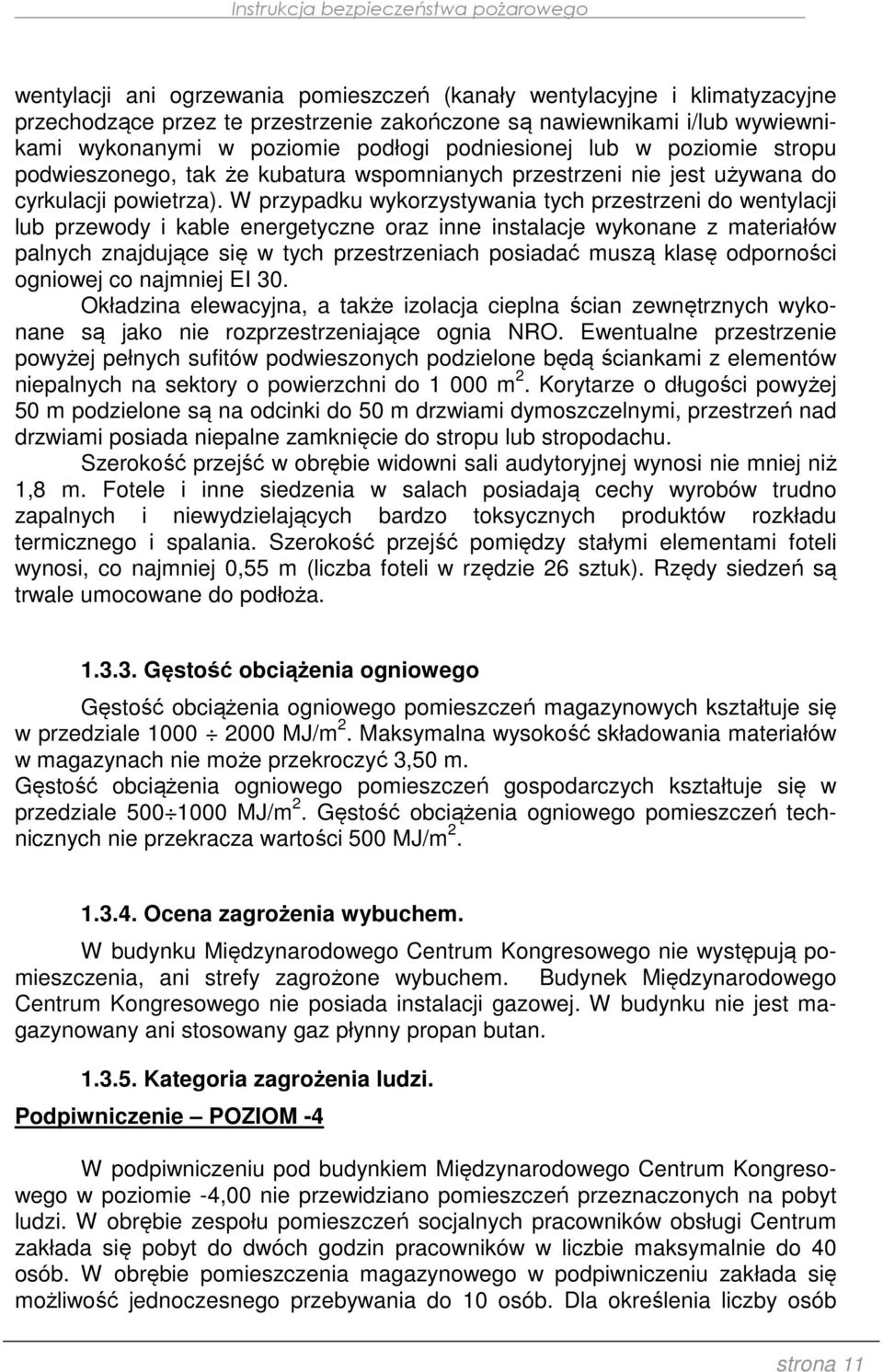

11 wentylacji ani ogrzewania pomieszczeń (kanały wentylacyjne i klimatyzacyjne przechodzące przez te przestrzenie zakończone są nawiewnikami i/lub wywiewnikami wykonanymi w poziomie podłogi podniesionej lub w poziomie stropu podwieszonego, tak że kubatura wspomnianych przestrzeni nie jest używana do cyrkulacji powietrza). W przypadku wykorzystywania tych przestrzeni do wentylacji lub przewody i kable energetyczne oraz inne instalacje wykonane z materiałów palnych znajdujące się w tych przestrzeniach posiadać muszą klasę odporności ogniowej co najmniej EI 30. Okładzina elewacyjna, a także izolacja cieplna ścian zewnętrznych wykonane są jako nie rozprzestrzeniające ognia NRO. Ewentualne przestrzenie powyżej pełnych sufitów podwieszonych podzielone będą ściankami z elementów niepalnych na sektory o powierzchni do m 2. Korytarze o długości powyżej 50 m podzielone są na odcinki do 50 m drzwiami dymoszczelnymi, przestrzeń nad drzwiami posiada niepalne zamknięcie do stropu lub stropodachu. Szerokość przejść w obrębie widowni sali audytoryjnej wynosi nie mniej niż 1,8 m. Fotele i inne siedzenia w salach posiadają cechy wyrobów trudno zapalnych i niewydzielających bardzo toksycznych produktów rozkładu termicznego i spalania. Szerokość przejść pomiędzy stałymi elementami foteli wynosi, co najmniej 0,55 m (liczba foteli w rzędzie 26 sztuk). Rzędy siedzeń są trwale umocowane do podłoża Gęstość obciążenia ogniowego Gęstość obciążenia ogniowego pomieszczeń magazynowych kształtuje się w przedziale MJ/m 2. Maksymalna wysokość składowania materiałów w magazynach nie może przekroczyć 3,50 m. Gęstość obciążenia ogniowego pomieszczeń gospodarczych kształtuje się w przedziale MJ/m 2. Gęstość obciążenia ogniowego pomieszczeń technicznych nie przekracza wartości 500 MJ/m Ocena zagrożenia wybuchem. W budynku Międzynarodowego Centrum Kongresowego nie występują pomieszczenia, ani strefy zagrożone wybuchem. Budynek Międzynarodowego Centrum Kongresowego nie posiada instalacji gazowej. W budynku nie jest magazynowany ani stosowany gaz płynny propan butan Kategoria zagrożenia ludzi. Podpiwniczenie POZIOM -4 W podpiwniczeniu pod budynkiem Międzynarodowego Centrum Kongresowego w poziomie -4,00 nie przewidziano pomieszczeń przeznaczonych na pobyt ludzi. W obrębie zespołu pomieszczeń socjalnych pracowników obsługi Centrum zakłada się pobyt do dwóch godzin pracowników w liczbie maksymalnie do 40 osób. W obrębie pomieszczenia magazynowego w podpiwniczeniu zakłada się możliwość jednoczesnego przebywania do 10 osób. Dla określenia liczby osób strona 11

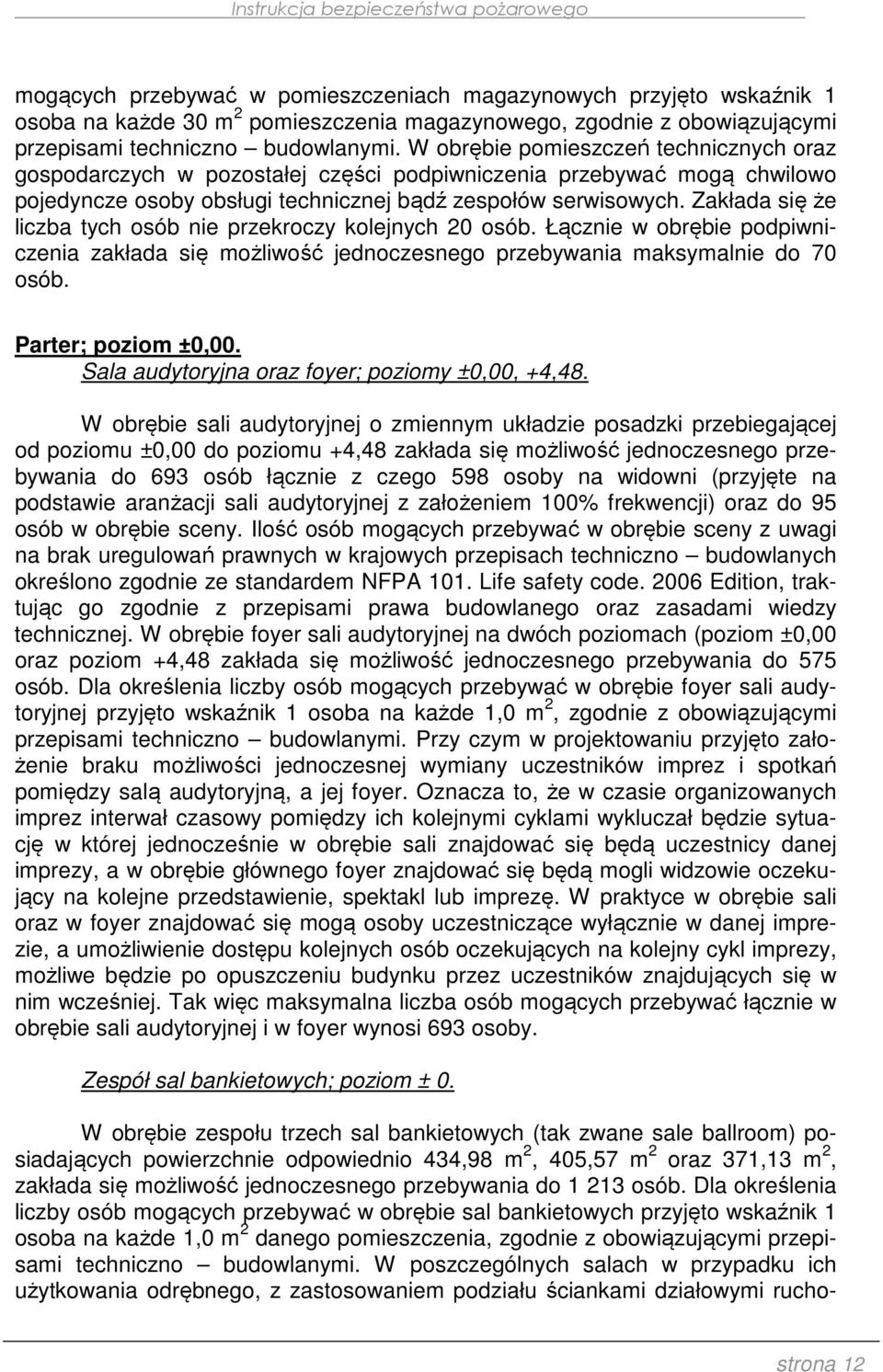

12 mogących przebywać w pomieszczeniach magazynowych przyjęto wskaźnik 1 osoba na każde 30 m 2 pomieszczenia magazynowego, zgodnie z obowiązującymi przepisami techniczno budowlanymi. W obrębie pomieszczeń technicznych oraz gospodarczych w pozostałej części podpiwniczenia przebywać mogą chwilowo pojedyncze osoby obsługi technicznej bądź zespołów serwisowych. Zakłada się że liczba tych osób nie przekroczy kolejnych 20 osób. Łącznie w obrębie podpiwniczenia zakłada się możliwość jednoczesnego przebywania maksymalnie do 70 osób. Parter; poziom ±0,00. Sala audytoryjna oraz foyer; poziomy ±0,00, +4,48. W obrębie sali audytoryjnej o zmiennym układzie posadzki przebiegającej od poziomu ±0,00 do poziomu +4,48 zakłada się możliwość jednoczesnego przebywania do 693 osób łącznie z czego 598 osoby na widowni (przyjęte na podstawie aranżacji sali audytoryjnej z założeniem 100% frekwencji) oraz do 95 osób w obrębie sceny. Ilość osób mogących przebywać w obrębie sceny z uwagi na brak uregulowań prawnych w krajowych przepisach techniczno budowlanych określono zgodnie ze standardem NFPA 101. Life safety code Edition, traktując go zgodnie z przepisami prawa budowlanego oraz zasadami wiedzy technicznej. W obrębie foyer sali audytoryjnej na dwóch poziomach (poziom ±0,00 oraz poziom +4,48 zakłada się możliwość jednoczesnego przebywania do 575 osób. Dla określenia liczby osób mogących przebywać w obrębie foyer sali audytoryjnej przyjęto wskaźnik 1 osoba na każde 1,0 m 2, zgodnie z obowiązującymi przepisami techniczno budowlanymi. Przy czym w projektowaniu przyjęto założenie braku możliwości jednoczesnej wymiany uczestników imprez i spotkań pomiędzy salą audytoryjną, a jej foyer. Oznacza to, że w czasie organizowanych imprez interwał czasowy pomiędzy ich kolejnymi cyklami wykluczał będzie sytuację w której jednocześnie w obrębie sali znajdować się będą uczestnicy danej imprezy, a w obrębie głównego foyer znajdować się będą mogli widzowie oczekujący na kolejne przedstawienie, spektakl lub imprezę. W praktyce w obrębie sali oraz w foyer znajdować się mogą osoby uczestniczące wyłącznie w danej imprezie, a umożliwienie dostępu kolejnych osób oczekujących na kolejny cykl imprezy, możliwe będzie po opuszczeniu budynku przez uczestników znajdujących się w nim wcześniej. Tak więc maksymalna liczba osób mogących przebywać łącznie w obrębie sali audytoryjnej i w foyer wynosi 693 osoby. Zespół sal bankietowych; poziom ± 0. W obrębie zespołu trzech sal bankietowych (tak zwane sale ballroom) posiadających powierzchnie odpowiednio 434,98 m 2, 405,57 m 2 oraz 371,13 m 2, zakłada się możliwość jednoczesnego przebywania do osób. Dla określenia liczby osób mogących przebywać w obrębie sal bankietowych przyjęto wskaźnik 1 osoba na każde 1,0 m 2 danego pomieszczenia, zgodnie z obowiązującymi przepisami techniczno budowlanymi. W poszczególnych salach w przypadku ich użytkowania odrębnego, z zastosowaniem podziału ściankami działowymi rucho- strona 12

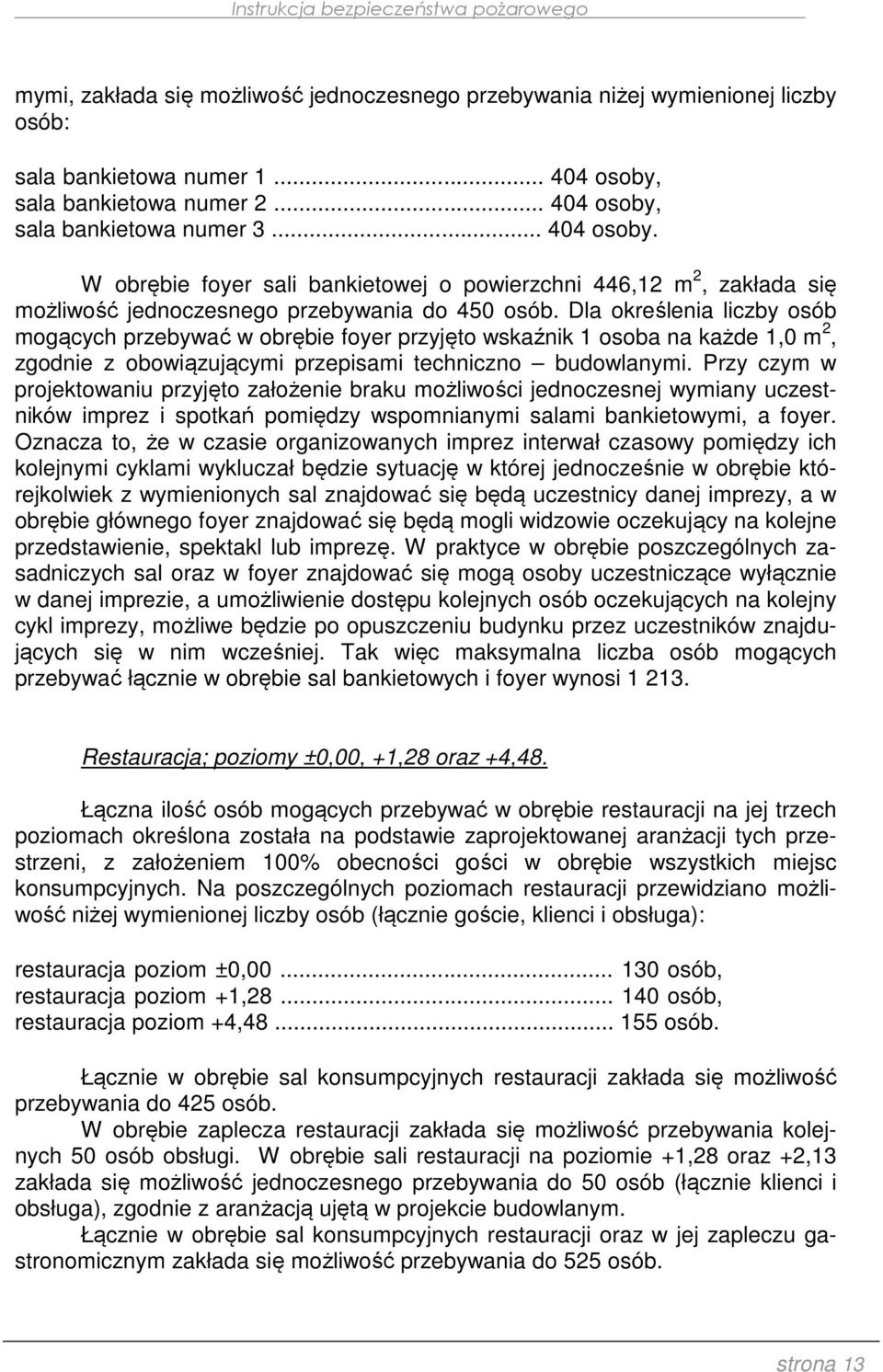

13 mymi, zakłada się możliwość jednoczesnego przebywania niżej wymienionej liczby osób: sala bankietowa numer osoby, sala bankietowa numer osoby, sala bankietowa numer osoby. W obrębie foyer sali bankietowej o powierzchni 446,12 m 2, zakłada się możliwość jednoczesnego przebywania do 450 osób. Dla określenia liczby osób mogących przebywać w obrębie foyer przyjęto wskaźnik 1 osoba na każde 1,0 m 2, zgodnie z obowiązującymi przepisami techniczno budowlanymi. Przy czym w projektowaniu przyjęto założenie braku możliwości jednoczesnej wymiany uczestników imprez i spotkań pomiędzy wspomnianymi salami bankietowymi, a foyer. Oznacza to, że w czasie organizowanych imprez interwał czasowy pomiędzy ich kolejnymi cyklami wykluczał będzie sytuację w której jednocześnie w obrębie którejkolwiek z wymienionych sal znajdować się będą uczestnicy danej imprezy, a w obrębie głównego foyer znajdować się będą mogli widzowie oczekujący na kolejne przedstawienie, spektakl lub imprezę. W praktyce w obrębie poszczególnych zasadniczych sal oraz w foyer znajdować się mogą osoby uczestniczące wyłącznie w danej imprezie, a umożliwienie dostępu kolejnych osób oczekujących na kolejny cykl imprezy, możliwe będzie po opuszczeniu budynku przez uczestników znajdujących się w nim wcześniej. Tak więc maksymalna liczba osób mogących przebywać łącznie w obrębie sal bankietowych i foyer wynosi Restauracja; poziomy ±0,00, +1,28 oraz +4,48. Łączna ilość osób mogących przebywać w obrębie restauracji na jej trzech poziomach określona została na podstawie zaprojektowanej aranżacji tych przestrzeni, z założeniem 100% obecności gości w obrębie wszystkich miejsc konsumpcyjnych. Na poszczególnych poziomach restauracji przewidziano możliwość niżej wymienionej liczby osób (łącznie goście, klienci i obsługa): restauracja poziom ±0, osób, restauracja poziom +1, osób, restauracja poziom +4, osób. Łącznie w obrębie sal konsumpcyjnych restauracji zakłada się możliwość przebywania do 425 osób. W obrębie zaplecza restauracji zakłada się możliwość przebywania kolejnych 50 osób obsługi. W obrębie sali restauracji na poziomie +1,28 oraz +2,13 zakłada się możliwość jednoczesnego przebywania do 50 osób (łącznie klienci i obsługa), zgodnie z aranżacją ujętą w projekcie budowlanym. Łącznie w obrębie sal konsumpcyjnych restauracji oraz w jej zapleczu gastronomicznym zakłada się możliwość przebywania do 525 osób. strona 13

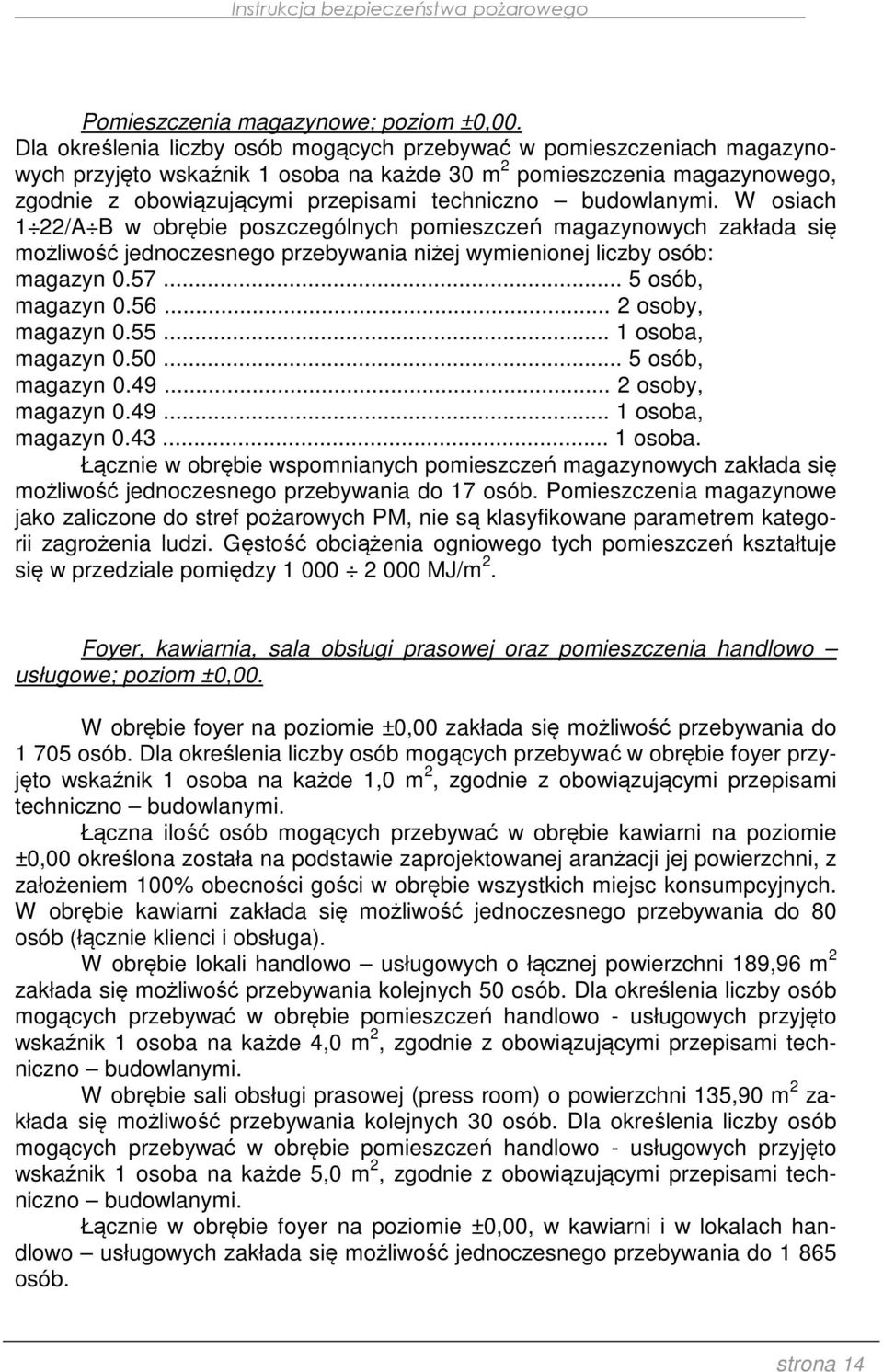

14 Pomieszczenia magazynowe; poziom ±0,00. Dla określenia liczby osób mogących przebywać w pomieszczeniach magazynowych przyjęto wskaźnik 1 osoba na każde 30 m 2 pomieszczenia magazynowego, zgodnie z obowiązującymi przepisami techniczno budowlanymi. W osiach 1 22/A B w obrębie poszczególnych pomieszczeń magazynowych zakłada się możliwość jednoczesnego przebywania niżej wymienionej liczby osób: magazyn osób, magazyn osoby, magazyn osoba, magazyn osób, magazyn osoby, magazyn osoba, magazyn osoba. Łącznie w obrębie wspomnianych pomieszczeń magazynowych zakłada się możliwość jednoczesnego przebywania do 17 osób. Pomieszczenia magazynowe jako zaliczone do stref pożarowych PM, nie są klasyfikowane parametrem kategorii zagrożenia ludzi. Gęstość obciążenia ogniowego tych pomieszczeń kształtuje się w przedziale pomiędzy MJ/m 2. Foyer, kawiarnia, sala obsługi prasowej oraz pomieszczenia handlowo usługowe; poziom ±0,00. W obrębie foyer na poziomie ±0,00 zakłada się możliwość przebywania do osób. Dla określenia liczby osób mogących przebywać w obrębie foyer przyjęto wskaźnik 1 osoba na każde 1,0 m 2, zgodnie z obowiązującymi przepisami techniczno budowlanymi. Łączna ilość osób mogących przebywać w obrębie kawiarni na poziomie ±0,00 określona została na podstawie zaprojektowanej aranżacji jej powierzchni, z założeniem 100% obecności gości w obrębie wszystkich miejsc konsumpcyjnych. W obrębie kawiarni zakłada się możliwość jednoczesnego przebywania do 80 osób (łącznie klienci i obsługa). W obrębie lokali handlowo usługowych o łącznej powierzchni 189,96 m 2 zakłada się możliwość przebywania kolejnych 50 osób. Dla określenia liczby osób mogących przebywać w obrębie pomieszczeń handlowo - usługowych przyjęto wskaźnik 1 osoba na każde 4,0 m 2, zgodnie z obowiązującymi przepisami techniczno budowlanymi. W obrębie sali obsługi prasowej (press room) o powierzchni 135,90 m 2 zakłada się możliwość przebywania kolejnych 30 osób. Dla określenia liczby osób mogących przebywać w obrębie pomieszczeń handlowo - usługowych przyjęto wskaźnik 1 osoba na każde 5,0 m 2, zgodnie z obowiązującymi przepisami techniczno budowlanymi. Łącznie w obrębie foyer na poziomie ±0,00, w kawiarni i w lokalach handlowo usługowych zakłada się możliwość jednoczesnego przebywania do osób. strona 14

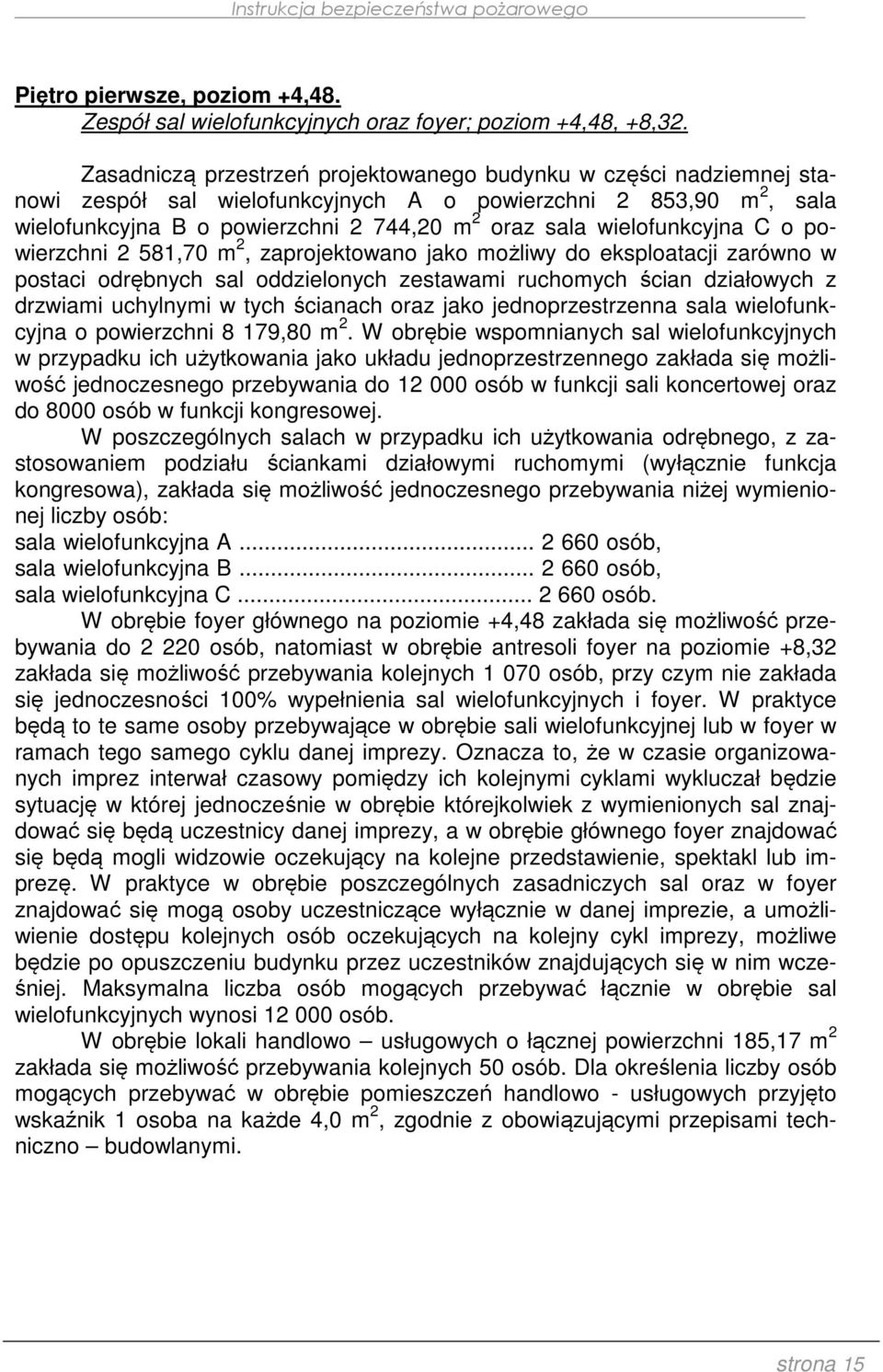

15 Piętro pierwsze, poziom +4,48. Zespół sal wielofunkcyjnych oraz foyer; poziom +4,48, +8,32. Zasadniczą przestrzeń projektowanego budynku w części nadziemnej stanowi zespół sal wielofunkcyjnych A o powierzchni 2 853,90 m 2, sala wielofunkcyjna B o powierzchni 2 744,20 m 2 oraz sala wielofunkcyjna C o powierzchni 2 581,70 m 2, zaprojektowano jako możliwy do eksploatacji zarówno w postaci odrębnych sal oddzielonych zestawami ruchomych ścian działowych z drzwiami uchylnymi w tych ścianach oraz jako jednoprzestrzenna sala wielofunkcyjna o powierzchni 8 179,80 m 2. W obrębie wspomnianych sal wielofunkcyjnych w przypadku ich użytkowania jako układu jednoprzestrzennego zakłada się możliwość jednoczesnego przebywania do osób w funkcji sali koncertowej oraz do 8000 osób w funkcji kongresowej. W poszczególnych salach w przypadku ich użytkowania odrębnego, z zastosowaniem podziału ściankami działowymi ruchomymi (wyłącznie funkcja kongresowa), zakłada się możliwość jednoczesnego przebywania niżej wymienionej liczby osób: sala wielofunkcyjna A osób, sala wielofunkcyjna B osób, sala wielofunkcyjna C osób. W obrębie foyer głównego na poziomie +4,48 zakłada się możliwość przebywania do osób, natomiast w obrębie antresoli foyer na poziomie +8,32 zakłada się możliwość przebywania kolejnych osób, przy czym nie zakłada się jednoczesności 100% wypełnienia sal wielofunkcyjnych i foyer. W praktyce będą to te same osoby przebywające w obrębie sali wielofunkcyjnej lub w foyer w ramach tego samego cyklu danej imprezy. Oznacza to, że w czasie organizowanych imprez interwał czasowy pomiędzy ich kolejnymi cyklami wykluczał będzie sytuację w której jednocześnie w obrębie którejkolwiek z wymienionych sal znajdować się będą uczestnicy danej imprezy, a w obrębie głównego foyer znajdować się będą mogli widzowie oczekujący na kolejne przedstawienie, spektakl lub imprezę. W praktyce w obrębie poszczególnych zasadniczych sal oraz w foyer znajdować się mogą osoby uczestniczące wyłącznie w danej imprezie, a umożliwienie dostępu kolejnych osób oczekujących na kolejny cykl imprezy, możliwe będzie po opuszczeniu budynku przez uczestników znajdujących się w nim wcześniej. Maksymalna liczba osób mogących przebywać łącznie w obrębie sal wielofunkcyjnych wynosi osób. W obrębie lokali handlowo usługowych o łącznej powierzchni 185,17 m 2 zakłada się możliwość przebywania kolejnych 50 osób. Dla określenia liczby osób mogących przebywać w obrębie pomieszczeń handlowo - usługowych przyjęto wskaźnik 1 osoba na każde 4,0 m 2, zgodnie z obowiązującymi przepisami techniczno budowlanymi. strona 15

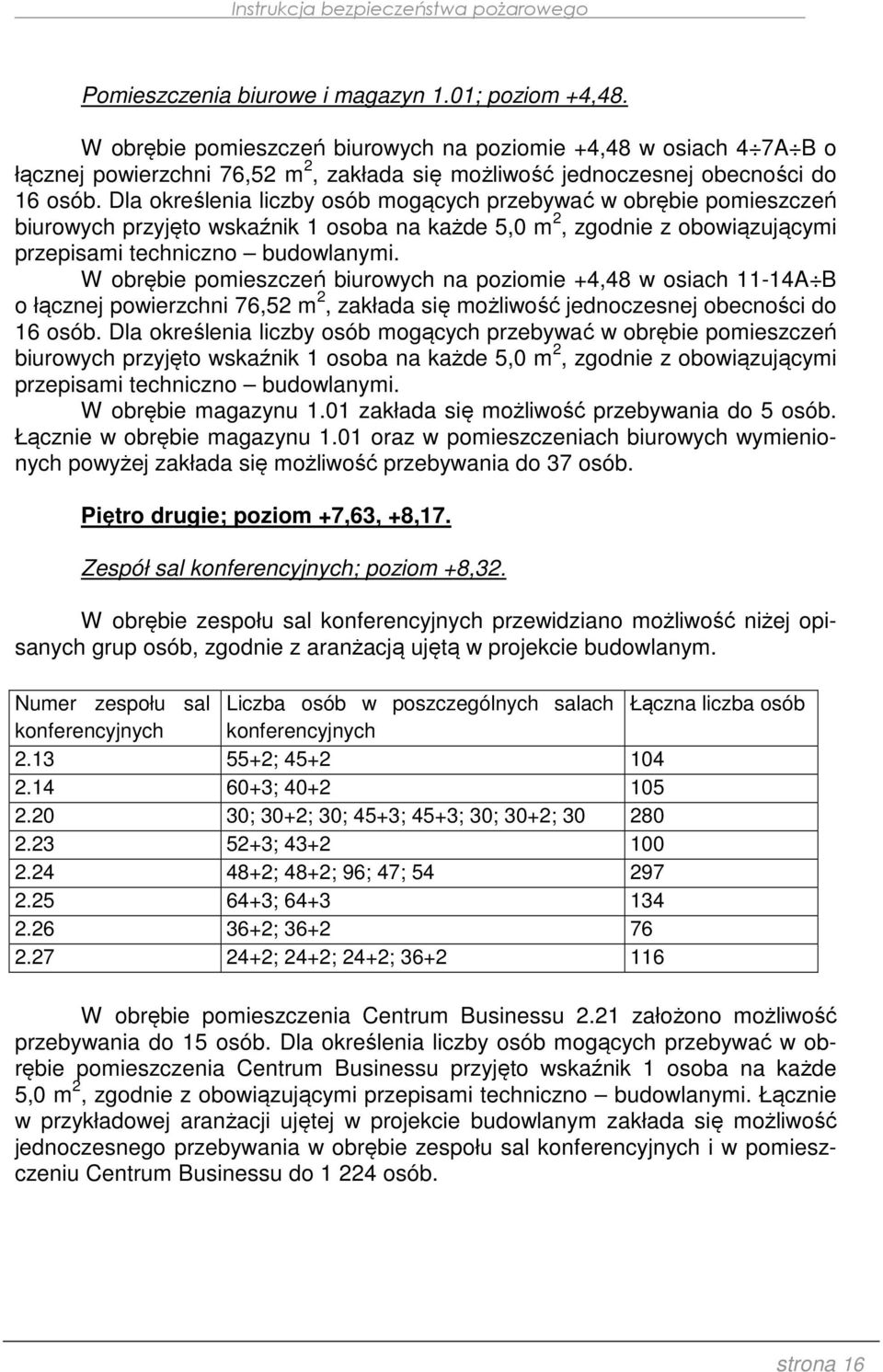

16 Pomieszczenia biurowe i magazyn 1.01; poziom +4,48. W obrębie pomieszczeń biurowych na poziomie +4,48 w osiach 4 7A B o łącznej powierzchni 76,52 m 2, zakłada się możliwość jednoczesnej obecności do 16 osób. Dla określenia liczby osób mogących przebywać w obrębie pomieszczeń biurowych przyjęto wskaźnik 1 osoba na każde 5,0 m 2, zgodnie z obowiązującymi przepisami techniczno budowlanymi. W obrębie pomieszczeń biurowych na poziomie +4,48 w osiach 11-14A B o łącznej powierzchni 76,52 m 2, zakłada się możliwość jednoczesnej obecności do 16 osób. Dla określenia liczby osób mogących przebywać w obrębie pomieszczeń biurowych przyjęto wskaźnik 1 osoba na każde 5,0 m 2, zgodnie z obowiązującymi przepisami techniczno budowlanymi. W obrębie magazynu 1.01 zakłada się możliwość przebywania do 5 osób. Łącznie w obrębie magazynu 1.01 oraz w pomieszczeniach biurowych wymienionych powyżej zakłada się możliwość przebywania do 37 osób. Piętro drugie; poziom +7,63, +8,17. Zespół sal konferencyjnych; poziom +8,32. W obrębie zespołu sal konferencyjnych przewidziano możliwość niżej opisanych grup osób, zgodnie z aranżacją ujętą w projekcie budowlanym. Numer zespołu sal Liczba osób w poszczególnych salach Łączna liczba osób konferencyjnych konferencyjnych ; ; ; 30+2; 30; 45+3; 45+3; 30; 30+2; ; ; 48+2; 96; 47; ; ; ; 24+2; 24+2; W obrębie pomieszczenia Centrum Businessu 2.21 założono możliwość przebywania do 15 osób. Dla określenia liczby osób mogących przebywać w obrębie pomieszczenia Centrum Businessu przyjęto wskaźnik 1 osoba na każde 5,0 m 2, zgodnie z obowiązującymi przepisami techniczno budowlanymi. Łącznie w przykładowej aranżacji ujętej w projekcie budowlanym zakłada się możliwość jednoczesnego przebywania w obrębie zespołu sal konferencyjnych i w pomieszczeniu Centrum Businessu do osób. strona 16

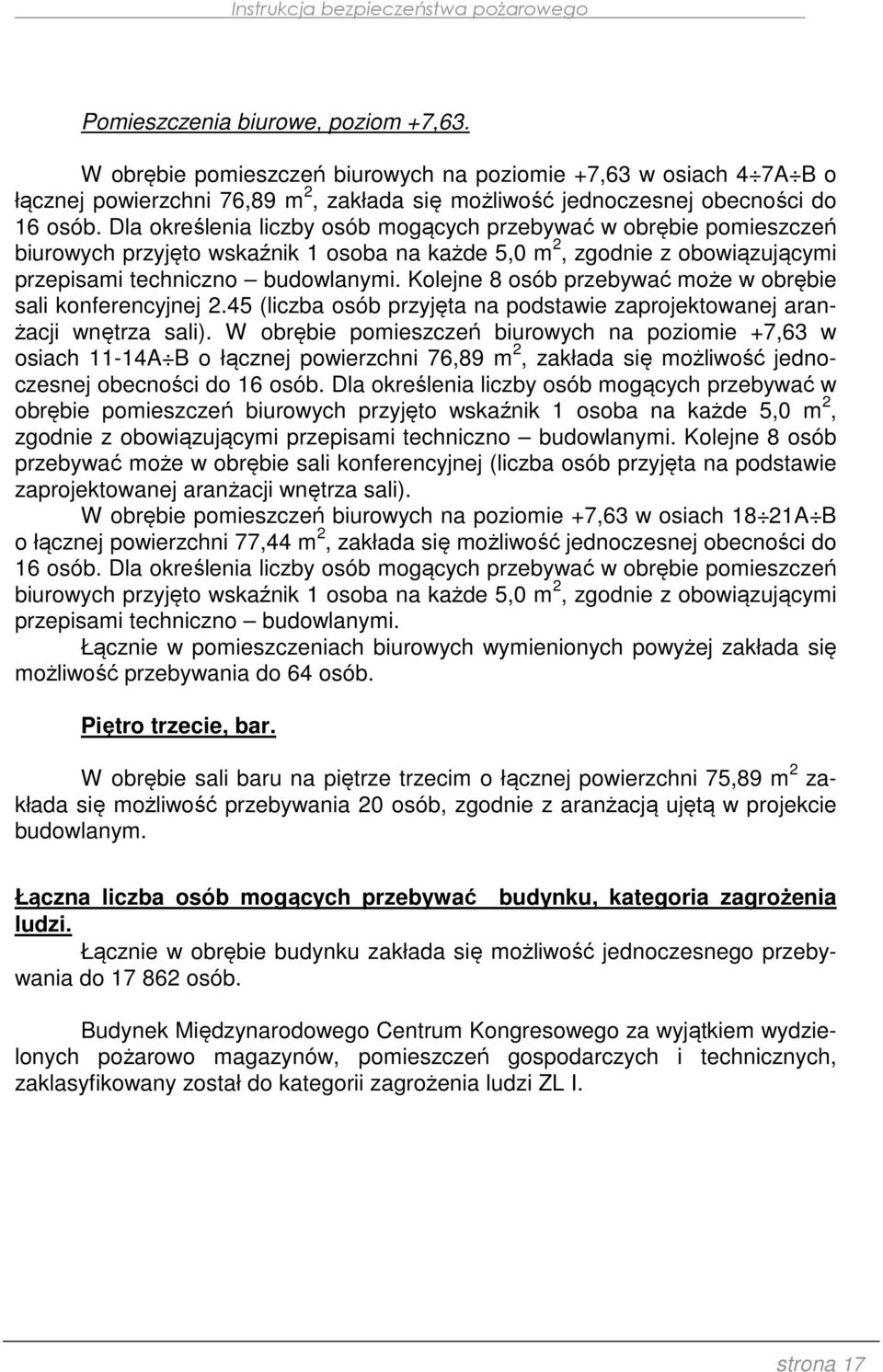

17 Pomieszczenia biurowe, poziom +7,63. W obrębie pomieszczeń biurowych na poziomie +7,63 w osiach 4 7A B o łącznej powierzchni 76,89 m 2, zakłada się możliwość jednoczesnej obecności do 16 osób. Dla określenia liczby osób mogących przebywać w obrębie pomieszczeń biurowych przyjęto wskaźnik 1 osoba na każde 5,0 m 2, zgodnie z obowiązującymi przepisami techniczno budowlanymi. Kolejne 8 osób przebywać może w obrębie sali konferencyjnej 2.45 (liczba osób przyjęta na podstawie zaprojektowanej aranżacji wnętrza sali). W obrębie pomieszczeń biurowych na poziomie +7,63 w osiach 11-14A B o łącznej powierzchni 76,89 m 2, zakłada się możliwość jednoczesnej obecności do 16 osób. Dla określenia liczby osób mogących przebywać w obrębie pomieszczeń biurowych przyjęto wskaźnik 1 osoba na każde 5,0 m 2, zgodnie z obowiązującymi przepisami techniczno budowlanymi. Kolejne 8 osób przebywać może w obrębie sali konferencyjnej (liczba osób przyjęta na podstawie zaprojektowanej aranżacji wnętrza sali). W obrębie pomieszczeń biurowych na poziomie +7,63 w osiach 18 21A B o łącznej powierzchni 77,44 m 2, zakłada się możliwość jednoczesnej obecności do 16 osób. Dla określenia liczby osób mogących przebywać w obrębie pomieszczeń biurowych przyjęto wskaźnik 1 osoba na każde 5,0 m 2, zgodnie z obowiązującymi przepisami techniczno budowlanymi. Łącznie w pomieszczeniach biurowych wymienionych powyżej zakłada się możliwość przebywania do 64 osób. Piętro trzecie, bar. W obrębie sali baru na piętrze trzecim o łącznej powierzchni 75,89 m 2 zakłada się możliwość przebywania 20 osób, zgodnie z aranżacją ujętą w projekcie budowlanym. Łączna liczba osób mogących przebywać budynku, kategoria zagrożenia ludzi. Łącznie w obrębie budynku zakłada się możliwość jednoczesnego przebywania do osób. Budynek Międzynarodowego Centrum Kongresowego za wyjątkiem wydzielonych pożarowo magazynów, pomieszczeń gospodarczych i technicznych, zaklasyfikowany został do kategorii zagrożenia ludzi ZL I. strona 17

18 Warunki ewakuacji. Wymaganą szerokość wyjść ewakuacyjnych określono proporcjonalnie uwzględniając współczynnik określony w obowiązujących przepisach techniczno budowlanych 0,6 m szerokości na każde 100 osób. Każde z wyjść ewakuacyjnych posiada wymiary nie mniejsze niż 0,9 x 2,0 m. Dla osób mogących przebywać w sali wielofunkcyjnej zapewniono możliwość ewakuacji poprzez wyjścia ewakuacyjne o łącznej szerokości nie mniejszej niż 72,0 m. Zachowano proporcjonalnie układ wyjść ewakuacyjnych w przypadku użytkowania sali wielofunkcyjnej w podziale na trzy mniejsze przestrzenie, z wykorzystaniem podziału lekkimi ściankami ruchomymi. Z każdej z trzech sal zapewniono wyjścia ewakuacyjne o szerokości łącznej nie mniejszej niż 33,60 m, z czego 19,8 m wyjść prowadzi do holu wejściowego natomiast 13,8 m wyjść prowadzi bezpośrednio na zewnątrz budynku. Dla 693 osób mogących przebywać w sali audytoryjnej zapewniono możliwość ewakuacji poprzez cztery wyjścia ewakuacyjne po 1,8 m każde o szerokości łącznej 7,20 m. Dla osób mogących przebywać w zespole sal konferencyjnych zapewniono możliwość ewakuacji poprzez wyjścia ewakuacyjne o szerokości łącznej szerokości 8,80 m z czego 6,60 m bezpośrednio na zewnątrz oraz 1,60 m do wydzielonej klatki schodowej. Zachowano wymaganą minimalną szerokość przejść ewakuacyjnych w części konferencyjnej wynoszącą nie mniej niż 2,50 m. Dla osób mogących przebywać w obrębie zespołu sal bankietowych zapewniono możliwość ewakuacji wyjściami ewakuacyjnymi prowadzącymi bezpośrednio na zewnątrz budynku, z każdej z sal zapewniono możliwość ewakuacji dwoma wyjściami o szerokości nie mniej niż 1,80 m każde, otwieranymi zgodnie z kierunkiem ewakuacji na zewnątrz. Zachowano wymaganą odległość nie mniej niż 5,0 m pomiędzy wspomnianymi wyjściami ewakuacyjnymi. Z foyer głównego w obrębie którego może przebywać do osób, łącznie osoby w foyer, przyległych lokalach, kawiarni, recepcjach, szatniach, pomieszczeniu obsługi prasowej, zapewniono możliwość ewakuacji poprzez drzwi o łącznej szerokości nie mniejszej niż 37,2 m, ewakuację umożliwiają wyjścia ewakuacyjne: na poziomie ±0,00 o łącznej szerokości 12,60 m, na poziomie +4,48 o szerokości łącznej 12,60 m, na poziomie +8,32 o szerokości łącznej 21,60 m. Z pomieszczeń magazynowych o powierzchni powyżej 300 m 2 zapewnione zostały co najmniej dwa wyjścia ewakuacyjne o szerokości 0,9 m każde, oddalone od siebie nie mniej niż 5,0 m. Klatki schodowe w budynku Międzynarodowego Centrum Kongresowego wydzielone zostały elementami w klasie REI 60 odporności ogniowej i zamknięte są drzwiami w klasie EI 30 odporności ogniowej z samozamykaczami. Klatki ewakuacyjne zostały zabezpieczone przed zadymieniem, bądź wyposażone w samoczynne urządzenia oddymiające uruchamiane sygnałem z systemu sygnalizacji pożaru. Biegi i spoczniki klatek schodowych posiadają klasę odporności ogniowej nie mniejszą niż R 60. Wyjścia z klatek schodowych wykonane są bezpośrednio na zewnątrz na poziom terenu lub prowadzą na zewnątrz poprzez korytarze wydzielone elementami w klasie REI 60 odporności ogniowej. Szerokość drzwi prowadzących z klatek schodowych na ze- strona 18

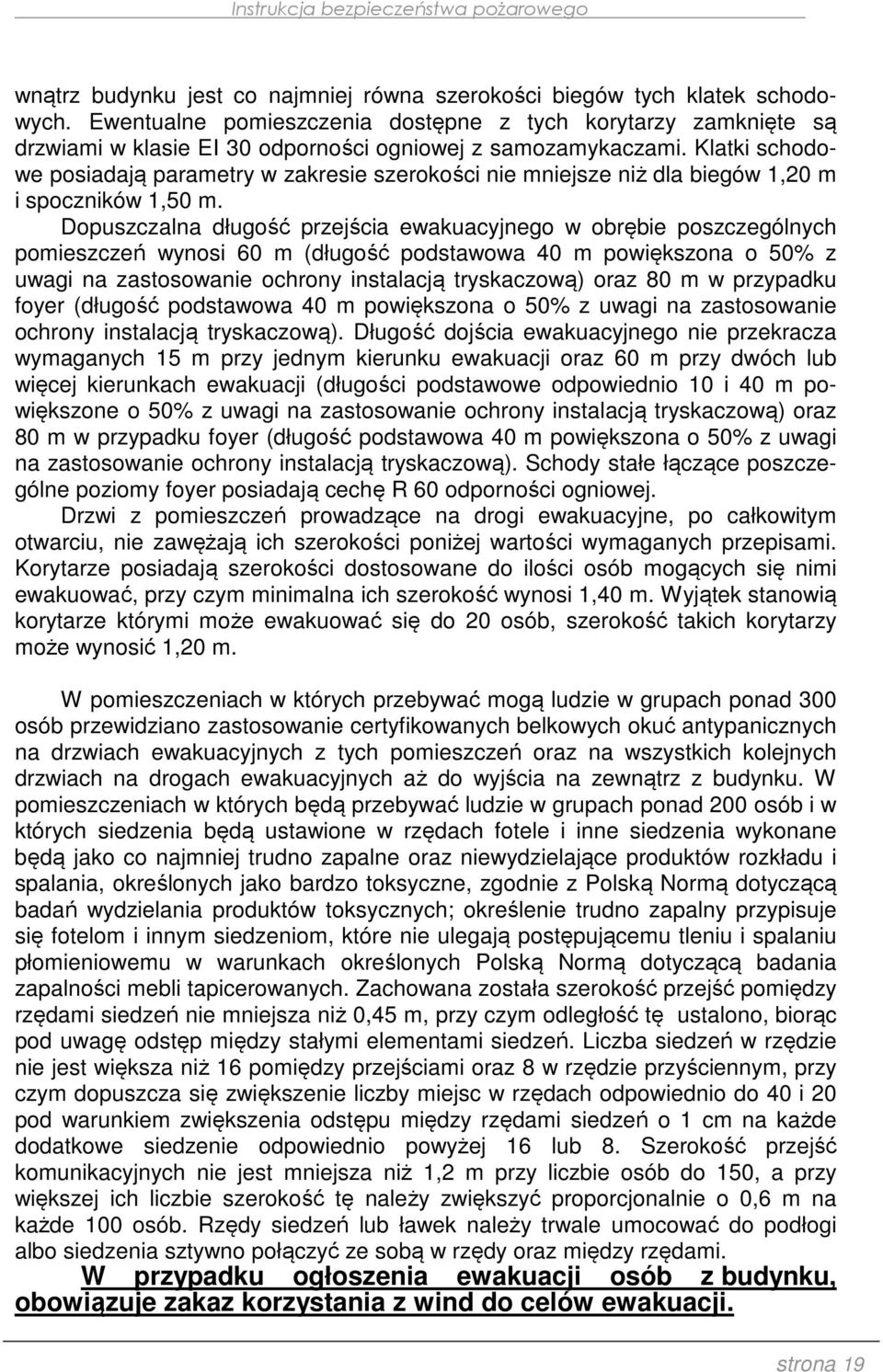

19 wnątrz budynku jest co najmniej równa szerokości biegów tych klatek schodowych. Ewentualne pomieszczenia dostępne z tych korytarzy zamknięte są drzwiami w klasie EI 30 odporności ogniowej z samozamykaczami. Klatki schodowe posiadają parametry w zakresie szerokości nie mniejsze niż dla biegów 1,20 m i spoczników 1,50 m. Dopuszczalna długość przejścia ewakuacyjnego w obrębie poszczególnych pomieszczeń wynosi 60 m (długość podstawowa 40 m powiększona o 50% z uwagi na zastosowanie ochrony instalacją tryskaczową) oraz 80 m w przypadku foyer (długość podstawowa 40 m powiększona o 50% z uwagi na zastosowanie ochrony instalacją tryskaczową). Długość dojścia ewakuacyjnego nie przekracza wymaganych 15 m przy jednym kierunku ewakuacji oraz 60 m przy dwóch lub więcej kierunkach ewakuacji (długości podstawowe odpowiednio 10 i 40 m powiększone o 50% z uwagi na zastosowanie ochrony instalacją tryskaczową) oraz 80 m w przypadku foyer (długość podstawowa 40 m powiększona o 50% z uwagi na zastosowanie ochrony instalacją tryskaczową). Schody stałe łączące poszczególne poziomy foyer posiadają cechę R 60 odporności ogniowej. Drzwi z pomieszczeń prowadzące na drogi ewakuacyjne, po całkowitym otwarciu, nie zawężają ich szerokości poniżej wartości wymaganych przepisami. Korytarze posiadają szerokości dostosowane do ilości osób mogących się nimi ewakuować, przy czym minimalna ich szerokość wynosi 1,40 m. Wyjątek stanowią korytarze którymi może ewakuować się do 20 osób, szerokość takich korytarzy może wynosić 1,20 m. W pomieszczeniach w których przebywać mogą ludzie w grupach ponad 300 osób przewidziano zastosowanie certyfikowanych belkowych okuć antypanicznych na drzwiach ewakuacyjnych z tych pomieszczeń oraz na wszystkich kolejnych drzwiach na drogach ewakuacyjnych aż do wyjścia na zewnątrz z budynku. W pomieszczeniach w których będą przebywać ludzie w grupach ponad 200 osób i w których siedzenia będą ustawione w rzędach fotele i inne siedzenia wykonane będą jako co najmniej trudno zapalne oraz niewydzielające produktów rozkładu i spalania, określonych jako bardzo toksyczne, zgodnie z Polską Normą dotyczącą badań wydzielania produktów toksycznych; określenie trudno zapalny przypisuje się fotelom i innym siedzeniom, które nie ulegają postępującemu tleniu i spalaniu płomieniowemu w warunkach określonych Polską Normą dotyczącą badania zapalności mebli tapicerowanych. Zachowana została szerokość przejść pomiędzy rzędami siedzeń nie mniejsza niż 0,45 m, przy czym odległość tę ustalono, biorąc pod uwagę odstęp między stałymi elementami siedzeń. Liczba siedzeń w rzędzie nie jest większa niż 16 pomiędzy przejściami oraz 8 w rzędzie przyściennym, przy czym dopuszcza się zwiększenie liczby miejsc w rzędach odpowiednio do 40 i 20 pod warunkiem zwiększenia odstępu między rzędami siedzeń o 1 cm na każde dodatkowe siedzenie odpowiednio powyżej 16 lub 8. Szerokość przejść komunikacyjnych nie jest mniejsza niż 1,2 m przy liczbie osób do 150, a przy większej ich liczbie szerokość tę należy zwiększyć proporcjonalnie o 0,6 m na każde 100 osób. Rzędy siedzeń lub ławek należy trwale umocować do podłogi albo siedzenia sztywno połączyć ze sobą w rzędy oraz między rzędami. W przypadku ogłoszenia ewakuacji osób z budynku, obowiązuje zakaz korzystania z wind do celów ewakuacji. strona 19

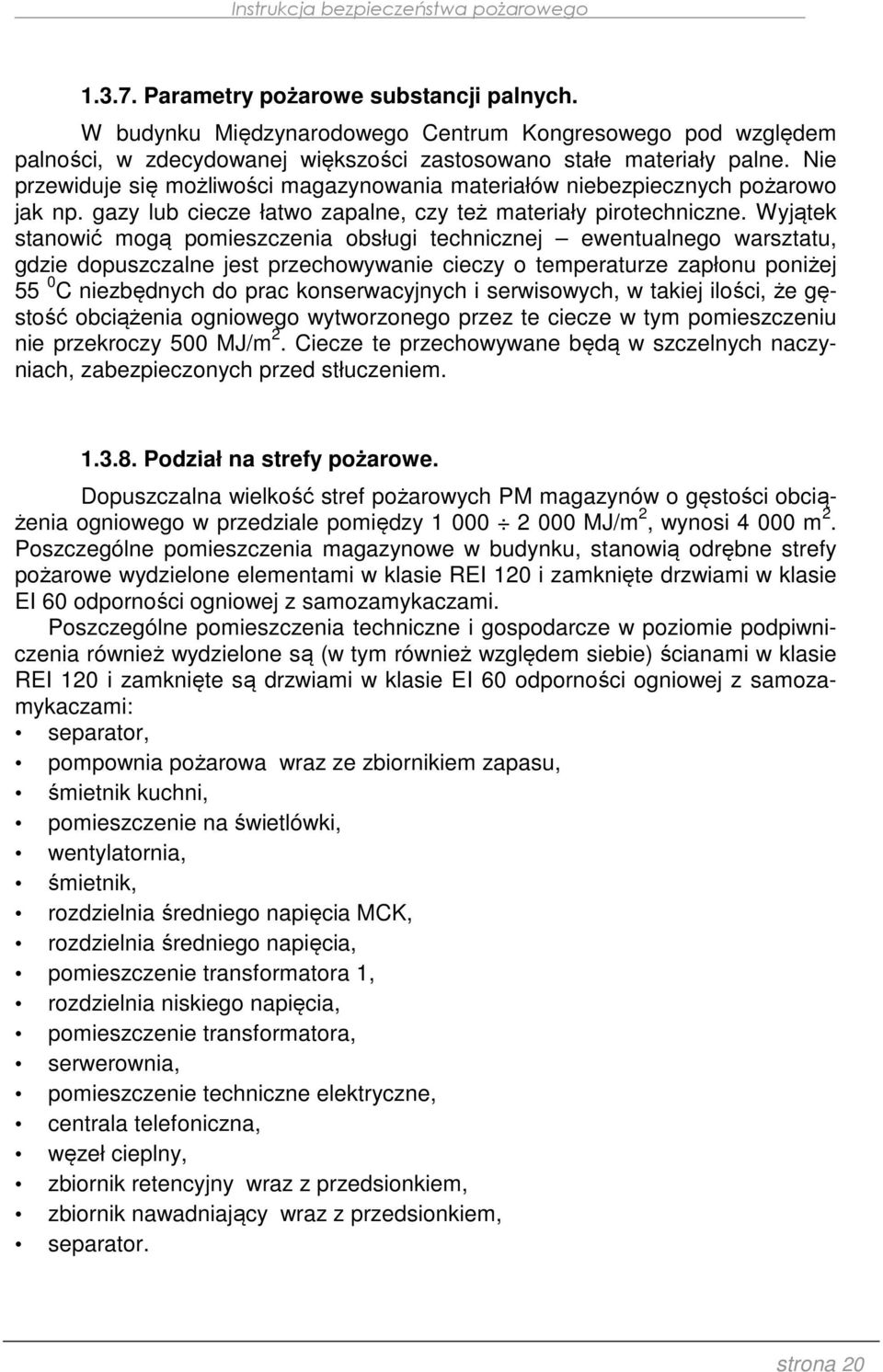

20 Parametry pożarowe substancji palnych. W budynku Międzynarodowego Centrum Kongresowego pod względem palności, w zdecydowanej większości zastosowano stałe materiały palne. Nie przewiduje się możliwości magazynowania materiałów niebezpiecznych pożarowo jak np. gazy lub ciecze łatwo zapalne, czy też materiały pirotechniczne. Wyjątek stanowić mogą pomieszczenia obsługi technicznej ewentualnego warsztatu, gdzie dopuszczalne jest przechowywanie cieczy o temperaturze zapłonu poniżej 55 0 C niezbędnych do prac konserwacyjnych i serwisowych, w takiej ilości, że gęstość obciążenia ogniowego wytworzonego przez te ciecze w tym pomieszczeniu nie przekroczy 500 MJ/m 2. Ciecze te przechowywane będą w szczelnych naczyniach, zabezpieczonych przed stłuczeniem Podział na strefy pożarowe. Dopuszczalna wielkość stref pożarowych PM magazynów o gęstości obciążenia ogniowego w przedziale pomiędzy MJ/m 2, wynosi m 2. Poszczególne pomieszczenia magazynowe w budynku, stanowią odrębne strefy pożarowe wydzielone elementami w klasie REI 120 i zamknięte drzwiami w klasie EI 60 odporności ogniowej z samozamykaczami. Poszczególne pomieszczenia techniczne i gospodarcze w poziomie podpiwniczenia również wydzielone są (w tym również względem siebie) ścianami w klasie REI 120 i zamknięte są drzwiami w klasie EI 60 odporności ogniowej z samozamykaczami: separator, pompownia pożarowa wraz ze zbiornikiem zapasu, śmietnik kuchni, pomieszczenie na świetlówki, wentylatornia, śmietnik, rozdzielnia średniego napięcia MCK, rozdzielnia średniego napięcia, pomieszczenie transformatora 1, rozdzielnia niskiego napięcia, pomieszczenie transformatora, serwerownia, pomieszczenie techniczne elektryczne, centrala telefoniczna, węzeł cieplny, zbiornik retencyjny wraz z przedsionkiem, zbiornik nawadniający wraz z przedsionkiem, separator. strona 20

21 Zespół pomieszczeń socjalnych pracowników również wydzielony jest elementami w klasie REI 120 i zamknięty drzwiami w klasie EI 60 odporności ogniowej z samozamykaczem. Wszystkie drzwi i bramy posiadające cechę odporności ogniowej zabudowane w obiekcie wyposażone są w samozamykacze lub inne urządzenia samozamykające. Dopuszczalna wielkość strefy pożarowej dla budynków średniowysokich zaliczonych do kategorii zagrożenia ludzi ZL I wynosi m 2. Zgodnie z obowiązującymi przepisami techniczno budowlanymi wielkość ta może zostać powiększona o 100% przy zastosowaniu stałych urządzeń gaśniczych tryskaczowych. W projektowaniu założono ochronę instalacją tryskaczową budynku Międzynarodowego Centrum Kongresowego, w związku z powyższym dopuszczalna wielkość strefy pożarowej wynosi m 2. W części nadziemnej budynek Międzynarodowego Centrum Kongresowego podzielony został na niżej opisane zasadnicze strefy pożarowe oddzielone od siebie elementami wykonanymi w klasie REI 120 odporności ogniowej: 1. Strefa pożarowa I sali wielofunkcyjnej o wielkości m 2. Strefa ta wyposażona jest w instalację tryskaczową, system sygnalizacji pożaru, dźwiękowy system ostrzegawczy, hydranty wewnętrzne 25, oświetlenie awaryjne ewakuacyjne oraz gaśnice. 2. Strefa pożarowa II foyer głównego, o powierzchni 9595m 2, wraz z przyległymi lokalami usługowymi, recepcją, kawiarnią, restauracją, foyer sali audytoryjnej, szatniami, zespołami sanitariatów i foyer sal konferencyjnych ba drugim piętrze. Strefa ta wyposażona jest w system sygnalizacji pożaru, instalację tryskaczową, dźwiękowy system ostrzegawczy, wentylację oddymiającą w obrębie foyer głównego, hydranty wewnętrzne 25, oświetlenie awaryjne ewakuacyjne oraz gaśnice. 3. Strefa pożarowa III o powierzchni m 2, obejmująca zespół sal bankietowych, wraz z foyer i zespołem pomieszczeń sanitarnych oraz salą restauracyjną. 4. Strefa pożarowa IV o powierzchni m 2, obejmująca zespół sal konferencyjnych, wraz z foyer, pomieszczenia centrum biznesu. Strefa ta wyposażona jest w system sygnalizacji pożaru, instalację tryskaczową, dźwiękowy system ostrzegawczy, hydranty wewnętrzne 25, oświetlenie awaryjne ewakuacyjne oraz gaśnice. 5. Strefa pożarowa V o powierzchni m 2 obejmująca salę audytoryjną na obydwóch poziomach wraz z pomieszczeniami zaplecza sali audytoryjnej. 6. Strefa pożarowa VI o powierzchni m 2 obejmująca zaplecze gastronomiczne restauracji. Strefa ta wyposażona jest w system sygnalizacji pożaru, instalację tryskaczową, dźwiękowy system ostrzegawczy, hydranty wewnętrzne 25, oświetlenie awaryjne ewakuacyjne oraz gaśnice. strona 21

22 7. Strefa pożarowa VII o powierzchni m 2 obejmująca pomieszczenia biurowe w osiach A B na poziomach pierwszego, drugiego i trzeciego piętra. Strefa ta wyposażona jest w system sygnalizacji pożaru, instalację trytryskaczową, dźwiękowy system ostrzegawczy, hydranty wewnętrzne 25, oświetlenie awaryjne ewakuacyjne oraz gaśnice. 8. Strefa pożarowa VIII obejmująca poziom podpiwniczenia. Poszczególne pomieszczenia techniczne w części nadziemnej, wydzielone są (w tym również względem siebie) ścianami w klasie REI 120 i zamknięte są drzwiami w klasie EI 60 odporności ogniowej z samozamykaczami: Ponadto elementami w klasie REI 60 i drzwiami w klasie EI 30 z samozamykaczami wydzielone zostały komunikacja oraz śmietnik. Klatki schodowe w budynku Międzynarodowego Centrum Kongresowego wydzielone zostały elementami w klasie REI 60 odporności ogniowej i zamknięte są drzwiami w klasie EI 30 odporności ogniowej z samozamykaczami. Klatki te zabezpieczone są przed zadymieniem lub wyposażone są w samoczynne urządzenia oddymiające w postaci klap. Elementami w klasie REI 120 i drzwiami w klasie EI 60 wydzielone zostało pomieszczenie monitoringu na poziomie parteru w którym umieszczono między innymi centralę systemu sygnalizacji pożaru, mikrofon dźwiękowego systemu ostrzegawczego, przeciwpożarowy wyłącznik prądu, elementy uruchamiające oddymianie foyer głównego. Szachty instalacyjne elektryczne obudowane są ścianami murowanymi o klasie REI 120 i zamknięte drzwiami o klasie EI 60 odporności ogniowej. Co dwie kondygnacje szachty te mają przegrody poziome o klasie EI 60 odporności ogniowej. Szyby i szachty pozostałych instalacji obudowane są na całej swojej wysokości ścianami w klasie REI 120. Przepusty instalacyjne w elementach oddzieleń przeciwpożarowych mają klasę odporności ogniowej EI taką jak te oddzielenia. Dopuszcza się nieinstalowanie przepustów przeciwpożarowych dla pojedynczych rur instalacji wodnych i ogrzewczych wprowadzanych przez ściany i stropy bezpośrednio do pomieszczeń higieniczno sanitarnych. Przejścia instalacji poprzez przepusty o średnicy powyżej 4 cm przez ściany i stropy, wydzielenia pomieszczeń, dla których wymagana jest klasa odporności EI 60 lub REI 60 odporności ogniowej lub wyższa, zabezpieczone są certyfikowanymi masami ogniochronnymi również do odpowiedniej klasy odporności ogniowej. Pozostałe przejścia i przepusty uszczelnione są materiałem niepalnym. Przewody wentylacyjne w miejscach przejść przez przegrody przeciwpożarowe wyposażone są w klapy odcinające o klasie odporności ogniowej EIS tych przegród, zamykane samoczynnie na sygnał z systemu sygnalizacji pożaru. Wszystkie klapy wyposażone są w funkcję umożliwiającą ich samoczynny powrót do pozycji normalnej po usunięciu zagrożenia pożarowego. strona 22

23 1.4. Zaopatrzenie wodne do zewnętrznego gaszenia. Zapewnienie właściwego przeciwpożarowego zaopatrzenia wodnego jest jednym z elementów warunkujących stan bezpieczeństwa pożarowego obiektu. Przez określenie wody niezbędnej do zewnętrznego gaszenia pożaru, należy rozumieć wodę przeznaczoną do gaszenia pożarów bądź do obrony obiektów zagrożonych przerzutem ognia, która może być czerpana przez pompy lub sprzęt straży pożarnej. Wymagane przeciwpożarowe zaopatrzenie w wodę budynku Międzynarodowego Centrum Kongresowego wynosi 20 dm 3 /s. Przeciwpożarowe zaopatrzenie w wodę zapewnia miejska sieć wodociągowa. Na sieci wodociągowej w odległości do 75 m od budynku znajdują się co najmniej dwa hydranty Dn 80 umożliwiające wymagany jednoczesny pobór wody, przy ciśnieniu nie mniejszym niż 0,2 MPa. Lokalizację hydrantów oznakowano zgodnie z wymaganiami Polskich Norm znakami przestrzennymi. Co najmniej raz w roku należy dokonać oględzin stanu technicznego, oznakowania oraz możliwości użycia hydrantów. Co najmniej raz na pięć lat należy dokonać pomiarów ciśnienia oraz wydajności hydrantów. Wyniki pomiarów zamieścić w protokole Drogi i dojazdy pożarowe. Dojazd do budynku Międzynarodowego Centrum Kongresowego zapewnia układ podjazdów od strony ulicy Olimpijskiej oraz utwardzonych nawierzchni placu dostawczego od strony zachodniej. W zakresie utwardzonych ciągów pieszo jezdnych oraz wspomnianych placów i parkingów wyznaczony został układ dróg pożarowych o szerokości nie mniejszej niż 4,0 m znajdujący się w odległości 5 15 m od ścian zewnętrznych i umożliwiający przejazd samochodów ratowniczo gaśniczych. Układ dróg zapewnia możliwość przejazdu samochodów pożarniczych bez konieczności zawracania. Drogi posiadają nośność 100 kn na oś (z uwzględnieniem możliwości ruchu ciężkich trzyosiowych samochodów ratowniczo - gaśniczych), a promienie zewnętrzne łuków dróg wynoszą nie mniej niż 11,0 m. Ślepe odcinki dróg pożarowych nie przekraczają długości dopuszczalnych 15,0 m. Pomiędzy drogami pożarowymi, a elewacjami wspomnianych budynków nie występują stałe elementy zagospodarowania o wysokości powyżej 3,0 m lub drzewa. Nachylenie podłużne dróg nie przekracza dopuszczalnych 5%. Drogi pożarowe na terenie działki oznakowane są zgodnie z wymaganiami Polskich Norm. Wspomniany układ dróg, utwardzonych nawierzchni i placów zapewnia dostęp do ponad 50% zewnętrznego obwodu budynku, w zakresie obrysu znajdującego się powyżej poziomu urządzonego terenu. strona 23
