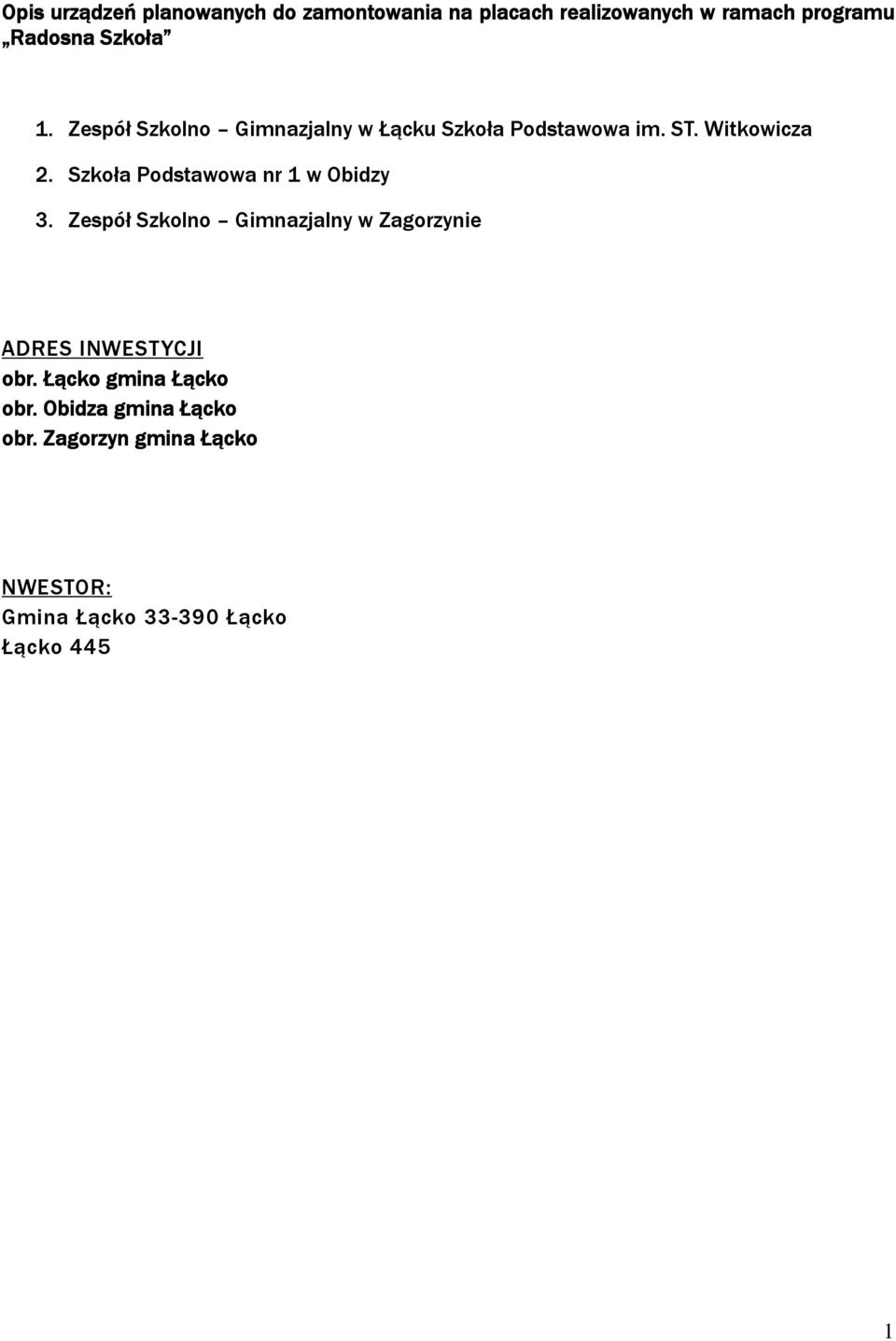

1 Opis urządzeń planowanych do zamontowania na placach realizowanych w ramach programu Radosna Szkoła 1. Zespół Szkolno Gimnazjalny w Łącku Szkoła Podstawowa im. ST. Witkowicza 2. Szkoła Podstawowa nr 1 w Obidzy 3. Zespół Szkolno Gimnazjalny w Zagorzynie ADRES INWESTYCJI obr. Łącko gmina Łącko obr. Obidza gmina Łącko obr. Zagorzyn gmina Łącko NWESTOR: Gmina Łącko Łącko Łącko 445 1

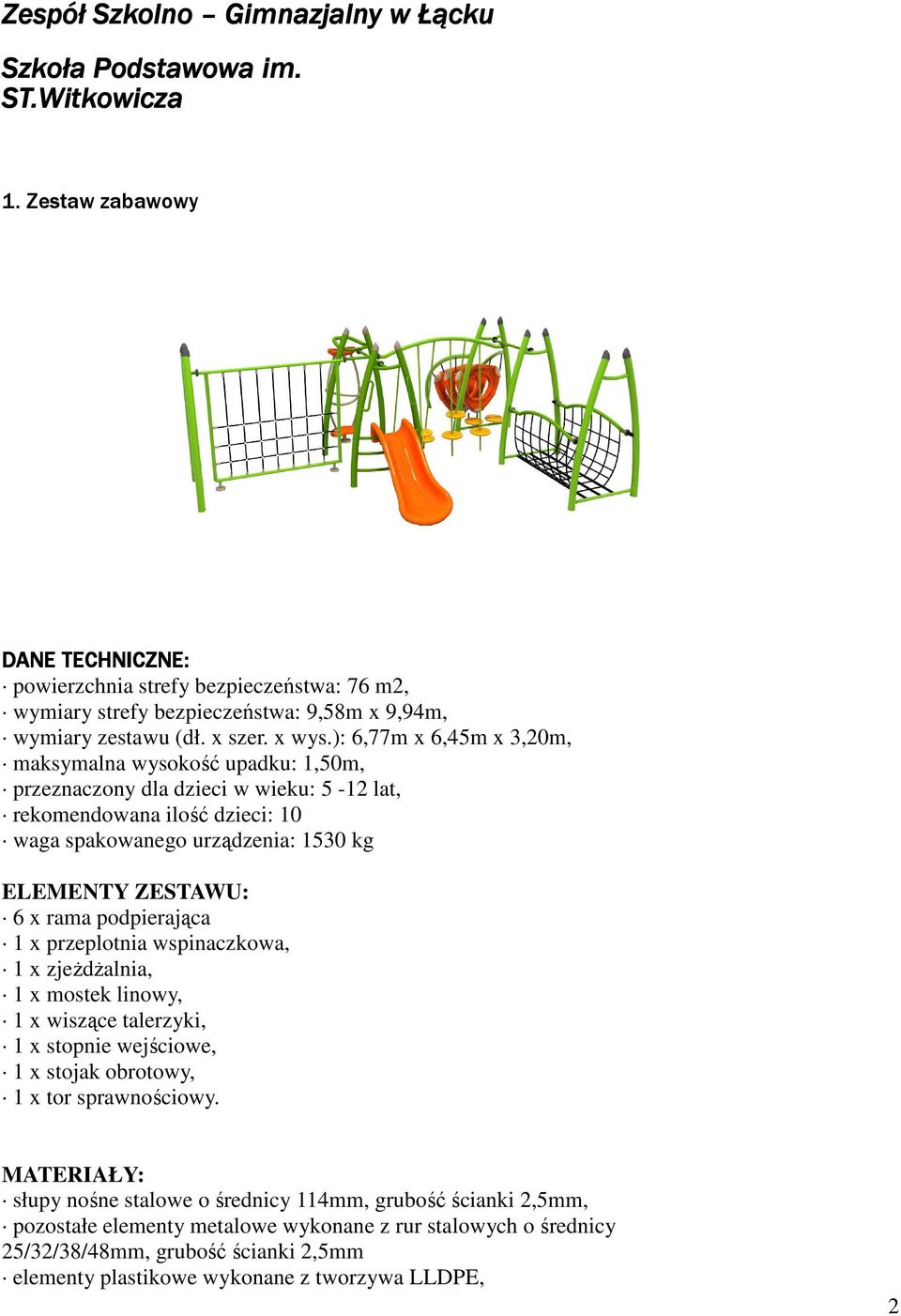

2 Zespół Szkolno Gimnazjalny w Łącku Szkoła Podstawowa im. ST.Witkowicza 1. Zestaw zabawowy DANE TECHNICZNE: powierzchnia strefy bezpieczeństwa: 76 m2, wymiary strefy bezpieczeństwa: 9,58m x 9,94m, wymiary zestawu (dł. x szer. x wys.): 6,77m x 6,45m x 3,20m, maksymalna wysokość upadku: 1,50m, przeznaczony dla dzieci w wieku: 5-12 lat, rekomendowana ilość dzieci: 10 waga spakowanego urządzenia: 1530 kg ELEMENTY ZESTAWU: 6 x rama podpierająca 1 x przeplotnia wspinaczkowa, 1 x zjeŝdŝalnia, 1 x mostek linowy, 1 x wiszące talerzyki, 1 x stopnie wejściowe, 1 x stojak obrotowy, 1 x tor sprawnościowy. słupy nośne stalowe o średnicy 114mm, grubość ścianki 2,5mm, pozostałe elementy metalowe wykonane z rur stalowych o średnicy 25/32/38/48mm, grubość ścianki 2,5mm elementy plastikowe wykonane z tworzywa LLDPE, 2

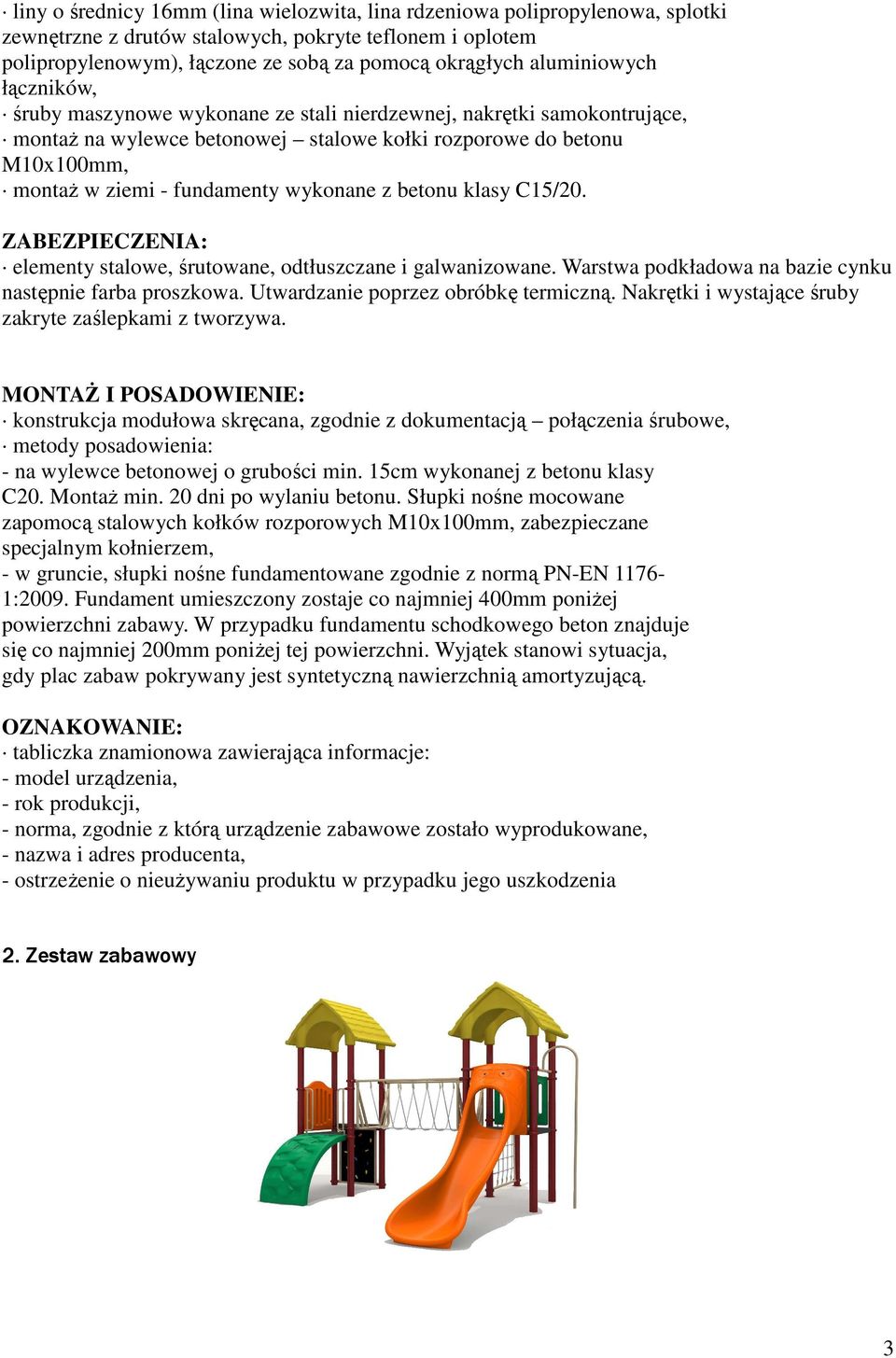

3 liny o średnicy 16mm (lina wielozwita, lina rdzeniowa polipropylenowa, splotki zewnętrzne z drutów stalowych, pokryte teflonem i oplotem polipropylenowym), łączone ze sobą za pomocą okrągłych aluminiowych łączników, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, następnie farba proszkowa. Utwardzanie poprzez obróbkę termiczną. Nakrętki i wystające śruby zakryte zaślepkami z tworzywa. - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane zapomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. OZNAKOWANIE: tabliczka znamionowa zawierająca informacje: - model urządzenia, - rok produkcji, - norma, zgodnie z którą urządzenie zabawowe zostało wyprodukowane, - nazwa i adres producenta, - ostrzeŝenie o nieuŝywaniu produktu w przypadku jego uszkodzenia 2. Zestaw zabawowy 3

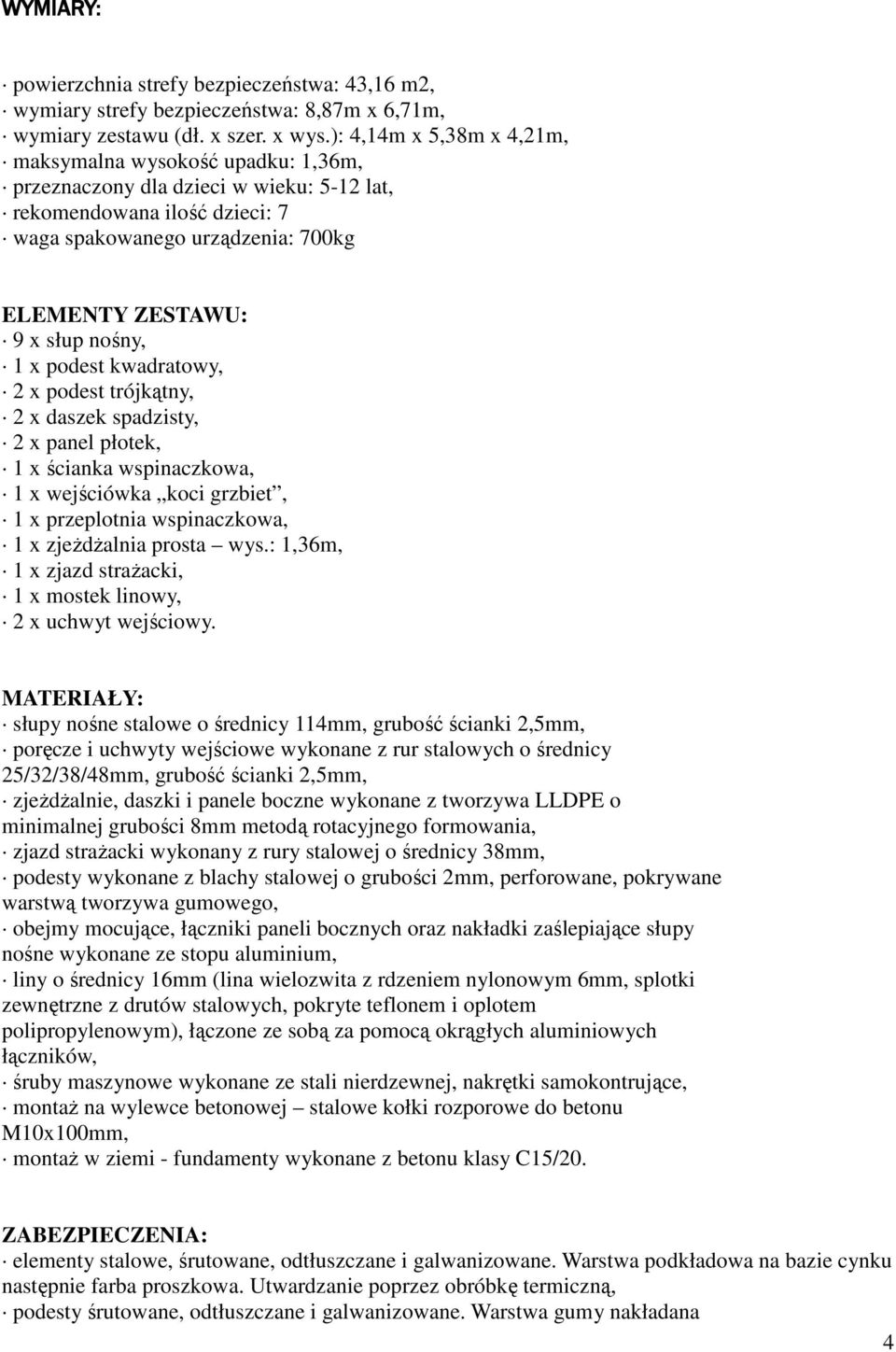

4 WYMIARY: powierzchnia strefy bezpieczeństwa: 43,16 m2, wymiary strefy bezpieczeństwa: 8,87m x 6,71m, wymiary zestawu (dł. x szer. x wys.): 4,14m x 5,38m x 4,21m, maksymalna wysokość upadku: 1,36m, przeznaczony dla dzieci w wieku: 5-12 lat, rekomendowana ilość dzieci: 7 waga spakowanego urządzenia: 700kg ELEMENTY ZESTAWU: 9 x słup nośny, 1 x podest kwadratowy, 2 x podest trójkątny, 2 x daszek spadzisty, 2 x panel płotek, 1 x ścianka wspinaczkowa, 1 x wejściówka koci grzbiet, 1 x przeplotnia wspinaczkowa, 1 x zjeŝdŝalnia prosta wys.: 1,36m, 1 x zjazd straŝacki, 1 x mostek linowy, 2 x uchwyt wejściowy. słupy nośne stalowe o średnicy 114mm, grubość ścianki 2,5mm, poręcze i uchwyty wejściowe wykonane z rur stalowych o średnicy 25/32/38/48mm, grubość ścianki 2,5mm, zjeŝdŝalnie, daszki i panele boczne wykonane z tworzywa LLDPE o minimalnej grubości 8mm metodą rotacyjnego formowania, zjazd straŝacki wykonany z rury stalowej o średnicy 38mm, podesty wykonane z blachy stalowej o grubości 2mm, perforowane, pokrywane warstwą tworzywa gumowego, obejmy mocujące, łączniki paneli bocznych oraz nakładki zaślepiające słupy nośne wykonane ze stopu aluminium, liny o średnicy 16mm (lina wielozwita z rdzeniem nylonowym 6mm, splotki zewnętrzne z drutów stalowych, pokryte teflonem i oplotem polipropylenowym), łączone ze sobą za pomocą okrągłych aluminiowych łączników, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, podesty śrutowane, odtłuszczane i galwanizowane. Warstwa gumy nakładana 4

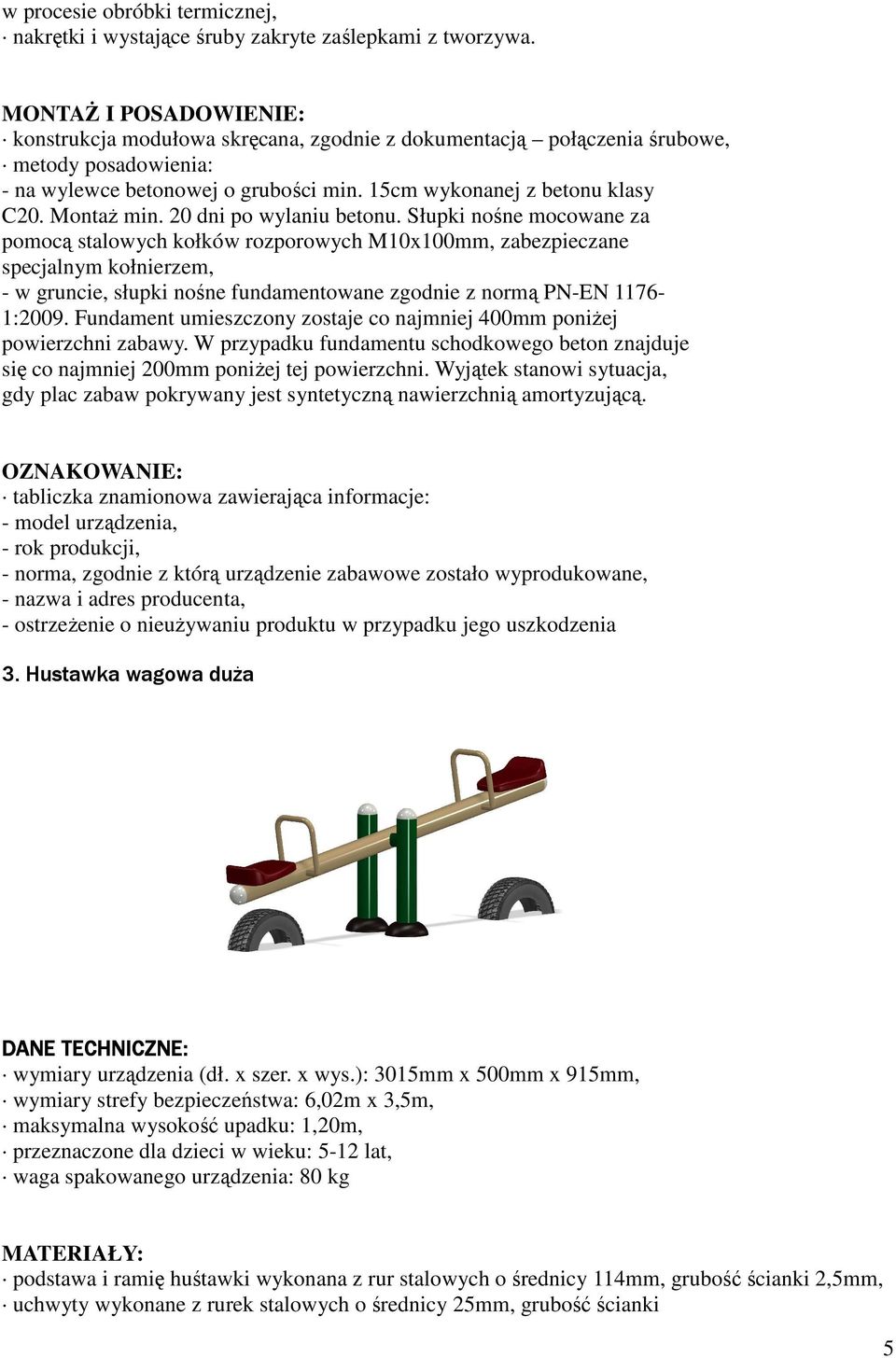

5 w procesie obróbki termicznej, nakrętki i wystające śruby zakryte zaślepkami z tworzywa. - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. OZNAKOWANIE: tabliczka znamionowa zawierająca informacje: - model urządzenia, - rok produkcji, - norma, zgodnie z którą urządzenie zabawowe zostało wyprodukowane, - nazwa i adres producenta, - ostrzeŝenie o nieuŝywaniu produktu w przypadku jego uszkodzenia 3. Hustawka wagowa duŝa DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 3015mm x 500mm x 915mm, wymiary strefy bezpieczeństwa: 6,02m x 3,5m, maksymalna wysokość upadku: 1,20m, przeznaczone dla dzieci w wieku: 5-12 lat, waga spakowanego urządzenia: 80 kg podstawa i ramię huśtawki wykonana z rur stalowych o średnicy 114mm, grubość ścianki 2,5mm, uchwyty wykonane z rurek stalowych o średnicy 25mm, grubość ścianki 5

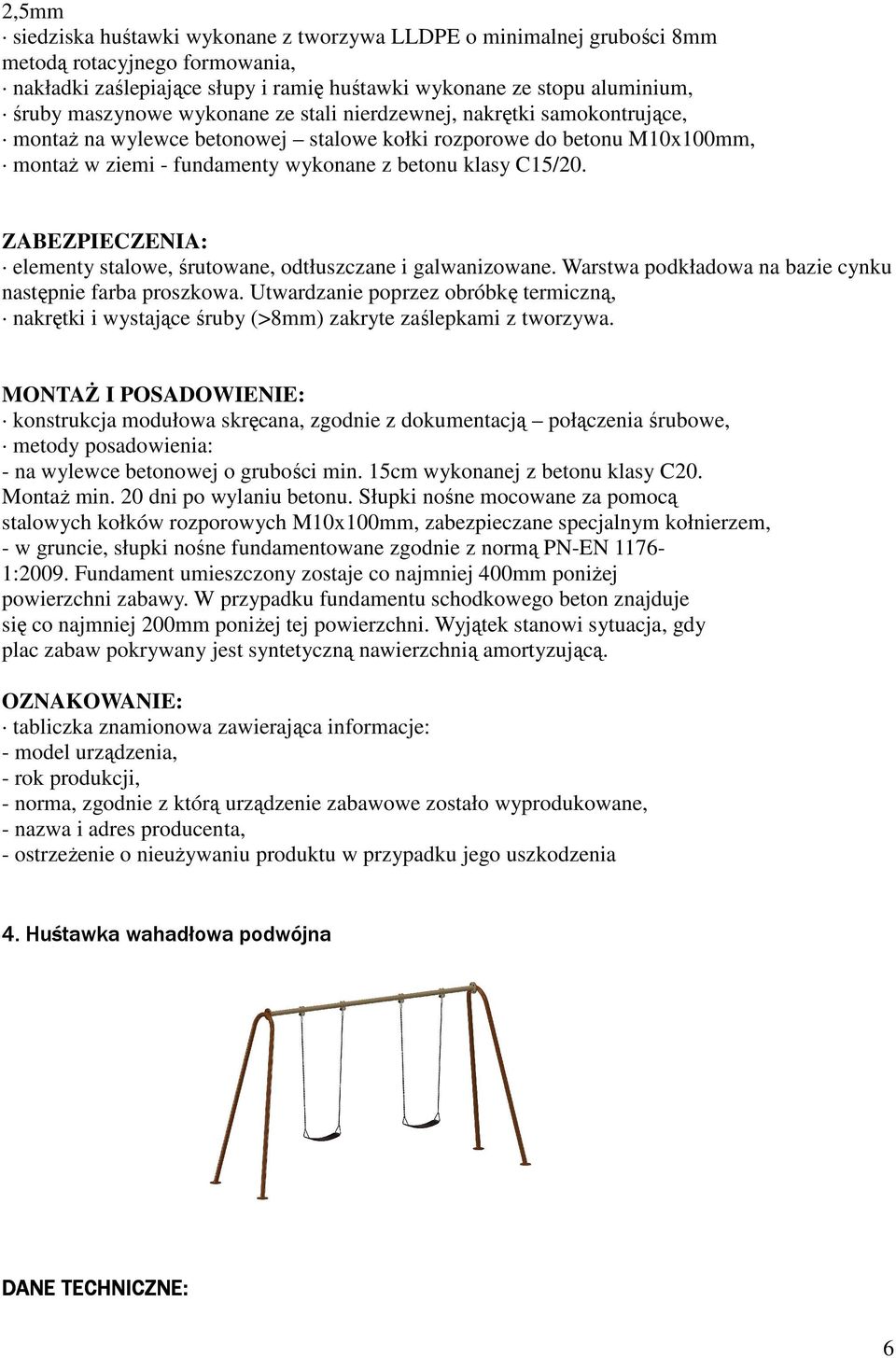

6 2,5mm siedziska huśtawki wykonane z tworzywa LLDPE o minimalnej grubości 8mm metodą rotacyjnego formowania, nakładki zaślepiające słupy i ramię huśtawki wykonane ze stopu aluminium, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, nakrętki i wystające śruby (>8mm) zakryte zaślepkami z tworzywa. - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. OZNAKOWANIE: tabliczka znamionowa zawierająca informacje: - model urządzenia, - rok produkcji, - norma, zgodnie z którą urządzenie zabawowe zostało wyprodukowane, - nazwa i adres producenta, - ostrzeŝenie o nieuŝywaniu produktu w przypadku jego uszkodzenia 4. Huśtawka wahadłowa podwójna DANE TECHNICZNE: 6

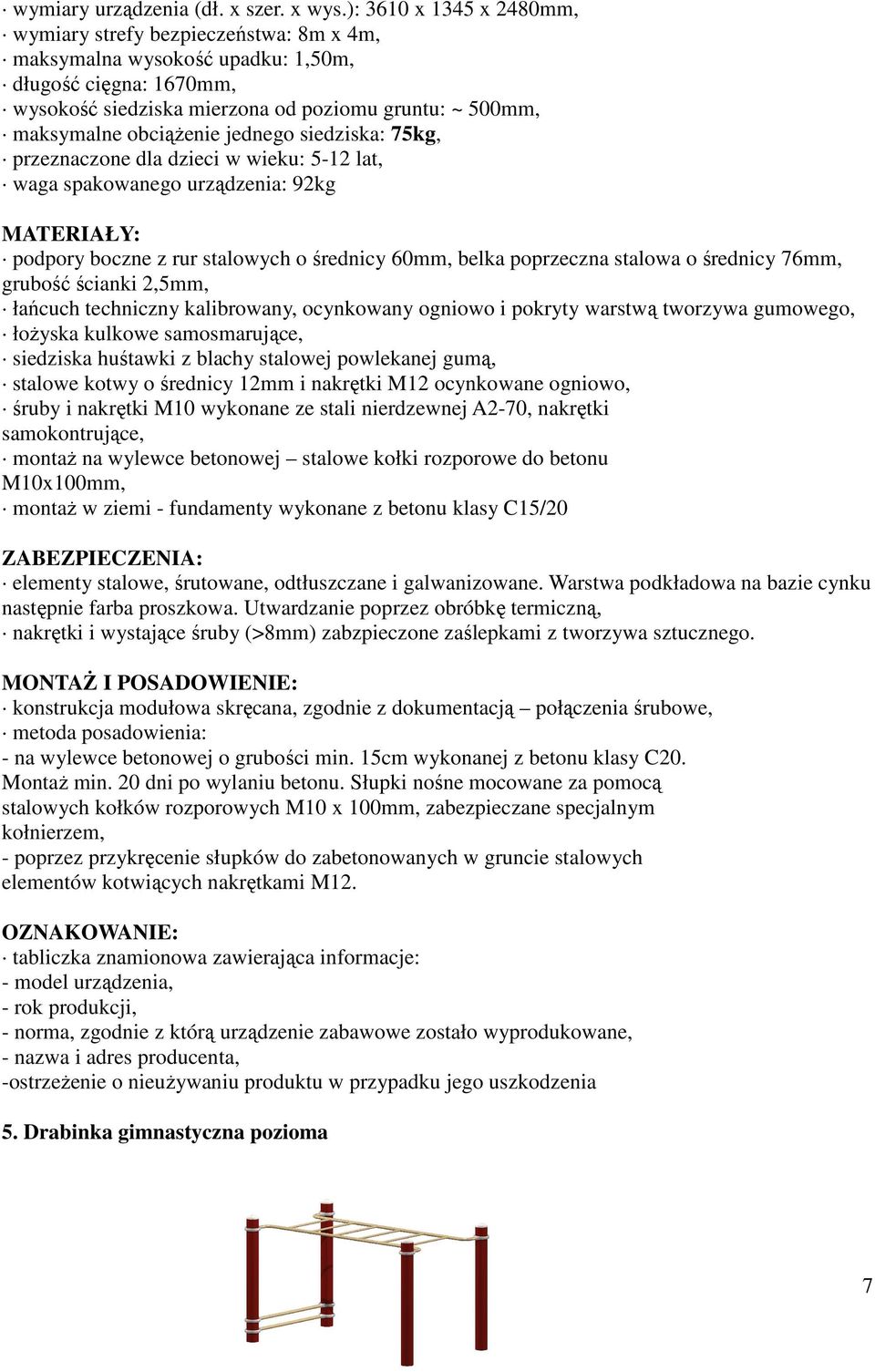

7 wymiary urządzenia (dł. x szer. x wys.): 3610 x 1345 x 2480mm, wymiary strefy bezpieczeństwa: 8m x 4m, maksymalna wysokość upadku: 1,50m, długość cięgna: 1670mm, wysokość siedziska mierzona od poziomu gruntu: ~ 500mm, maksymalne obciąŝenie jednego siedziska: 75kg, przeznaczone dla dzieci w wieku: 5-12 lat, waga spakowanego urządzenia: 92kg podpory boczne z rur stalowych o średnicy 60mm, belka poprzeczna stalowa o średnicy 76mm, grubość ścianki 2,5mm, łańcuch techniczny kalibrowany, ocynkowany ogniowo i pokryty warstwą tworzywa gumowego, łoŝyska kulkowe samosmarujące, siedziska huśtawki z blachy stalowej powlekanej gumą, stalowe kotwy o średnicy 12mm i nakrętki M12 ocynkowane ogniowo, śruby i nakrętki M10 wykonane ze stali nierdzewnej A2-70, nakrętki samokontrujące, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, montaŝ w ziemi - fundamenty wykonane z betonu klasy C15/20 nakrętki i wystające śruby (>8mm) zabzpieczone zaślepkami z tworzywa sztucznego. metoda posadowienia: - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10 x 100mm, zabezpieczane specjalnym kołnierzem, - poprzez przykręcenie słupków do zabetonowanych w gruncie stalowych elementów kotwiących nakrętkami M12. OZNAKOWANIE: tabliczka znamionowa zawierająca informacje: - model urządzenia, - rok produkcji, - norma, zgodnie z którą urządzenie zabawowe zostało wyprodukowane, - nazwa i adres producenta, -ostrzeŝenie o nieuŝywaniu produktu w przypadku jego uszkodzenia 5. Drabinka gimnastyczna pozioma 7

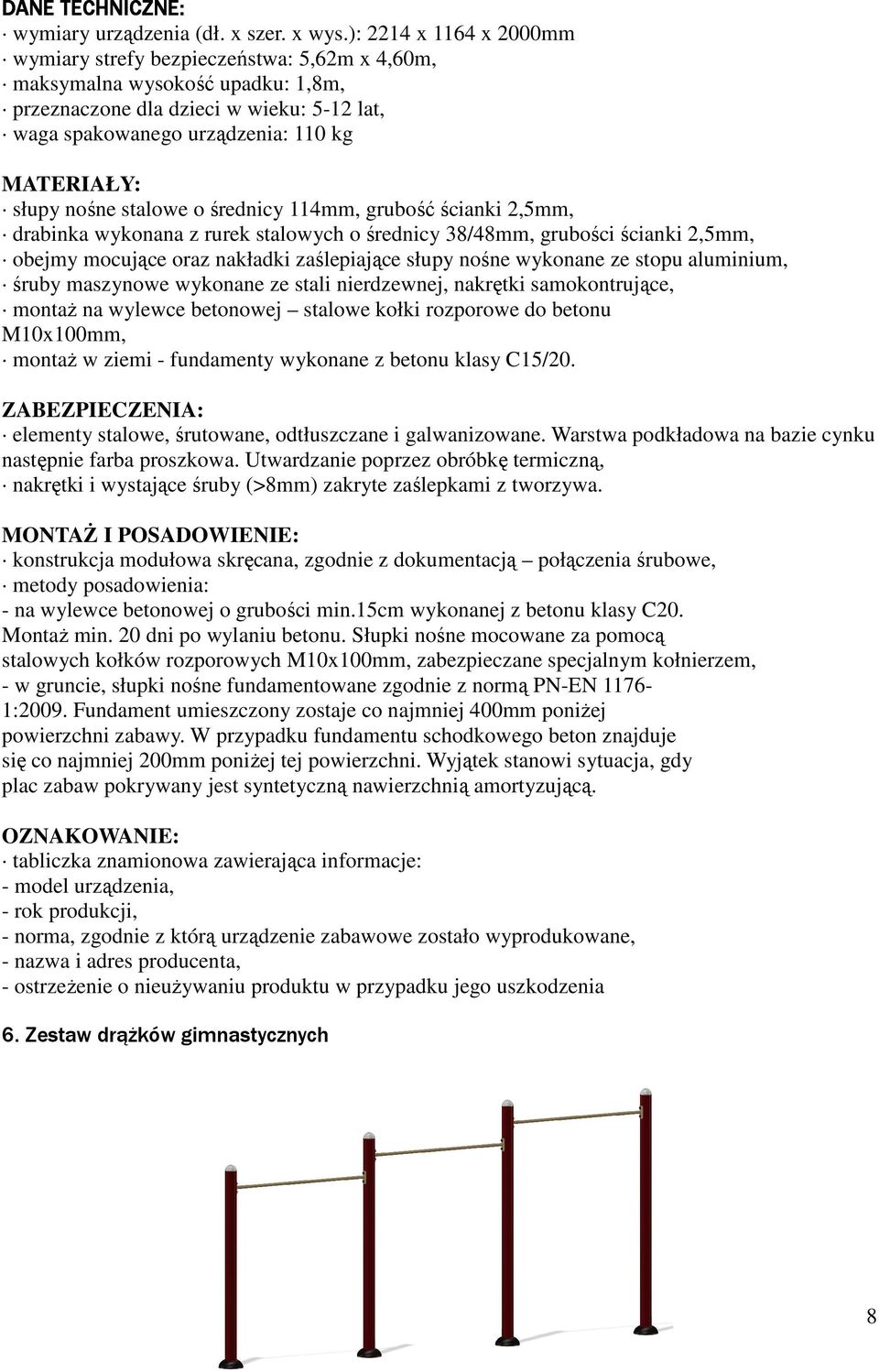

8 DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 2214 x 1164 x 2000mm wymiary strefy bezpieczeństwa: 5,62m x 4,60m, maksymalna wysokość upadku: 1,8m, przeznaczone dla dzieci w wieku: 5-12 lat, waga spakowanego urządzenia: 110 kg słupy nośne stalowe o średnicy 114mm, grubość ścianki 2,5mm, drabinka wykonana z rurek stalowych o średnicy 38/48mm, grubości ścianki 2,5mm, obejmy mocujące oraz nakładki zaślepiające słupy nośne wykonane ze stopu aluminium, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, nakrętki i wystające śruby (>8mm) zakryte zaślepkami z tworzywa. - na wylewce betonowej o grubości min.15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. OZNAKOWANIE: tabliczka znamionowa zawierająca informacje: - model urządzenia, - rok produkcji, - norma, zgodnie z którą urządzenie zabawowe zostało wyprodukowane, - nazwa i adres producenta, - ostrzeŝenie o nieuŝywaniu produktu w przypadku jego uszkodzenia 6. Zestaw drąŝków gimnastycznych 8

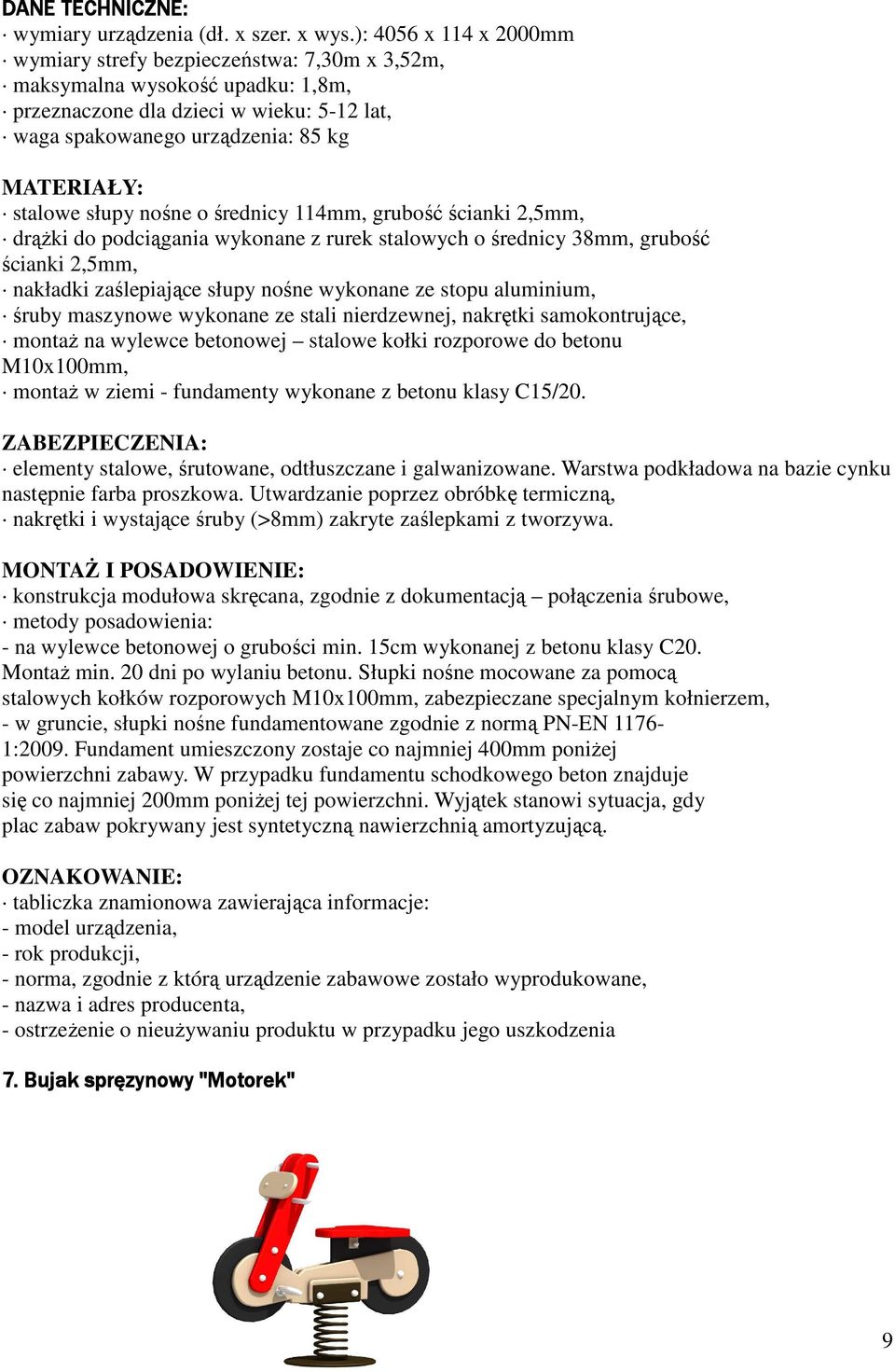

9 DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 4056 x 114 x 2000mm wymiary strefy bezpieczeństwa: 7,30m x 3,52m, maksymalna wysokość upadku: 1,8m, przeznaczone dla dzieci w wieku: 5-12 lat, waga spakowanego urządzenia: 85 kg stalowe słupy nośne o średnicy 114mm, grubość ścianki 2,5mm, drąŝki do podciągania wykonane z rurek stalowych o średnicy 38mm, grubość ścianki 2,5mm, nakładki zaślepiające słupy nośne wykonane ze stopu aluminium, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, nakrętki i wystające śruby (>8mm) zakryte zaślepkami z tworzywa. - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. OZNAKOWANIE: tabliczka znamionowa zawierająca informacje: - model urządzenia, - rok produkcji, - norma, zgodnie z którą urządzenie zabawowe zostało wyprodukowane, - nazwa i adres producenta, - ostrzeŝenie o nieuŝywaniu produktu w przypadku jego uszkodzenia 7. Bujak spręzynowy "Motorek" 9

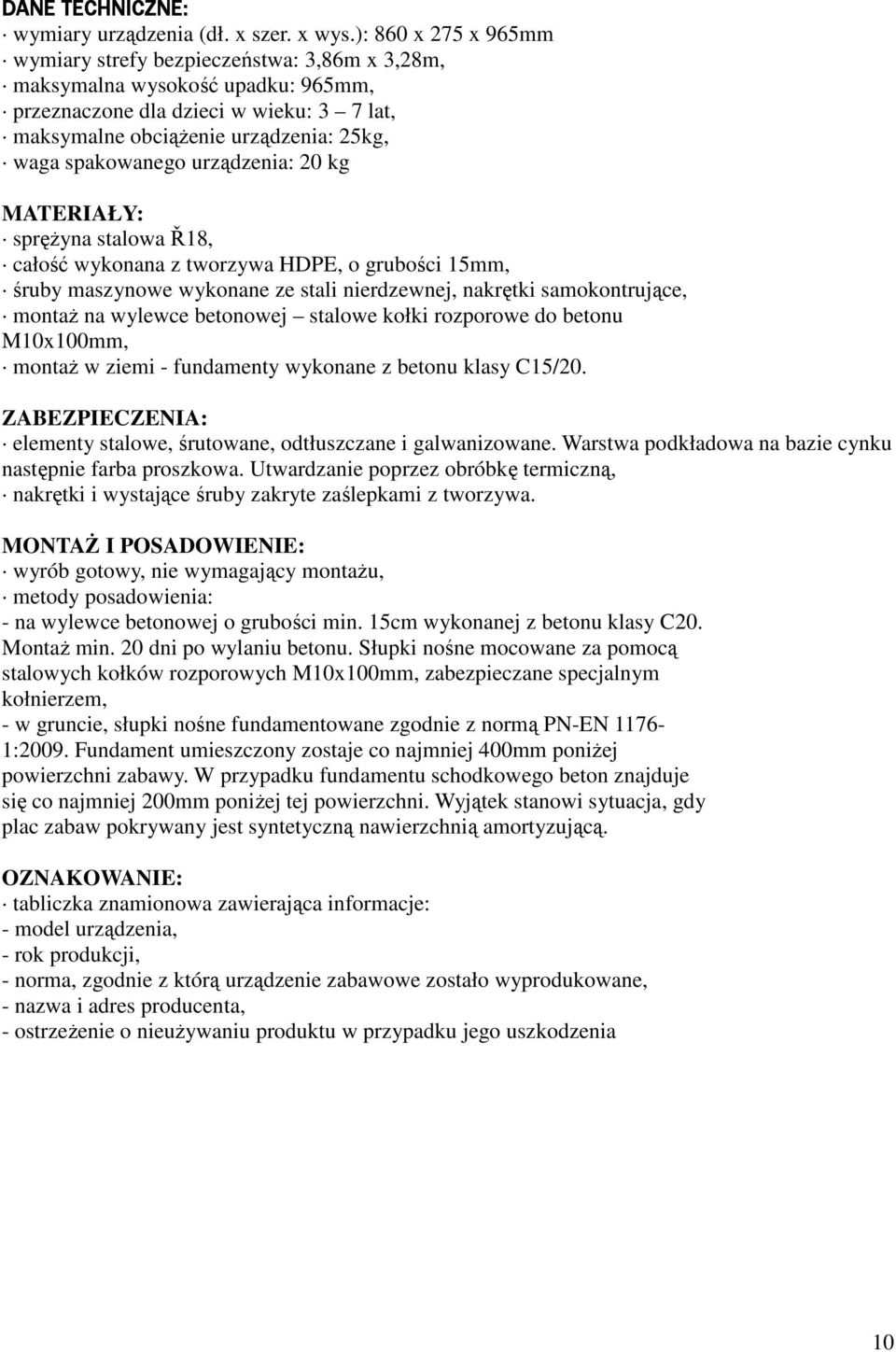

10 DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 860 x 275 x 965mm wymiary strefy bezpieczeństwa: 3,86m x 3,28m, maksymalna wysokość upadku: 965mm, przeznaczone dla dzieci w wieku: 3 7 lat, maksymalne obciąŝenie urządzenia: 25kg, waga spakowanego urządzenia: 20 kg spręŝyna stalowa Ř18, całość wykonana z tworzywa HDPE, o grubości 15mm, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, nakrętki i wystające śruby zakryte zaślepkami z tworzywa. wyrób gotowy, nie wymagający montaŝu, - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. OZNAKOWANIE: tabliczka znamionowa zawierająca informacje: - model urządzenia, - rok produkcji, - norma, zgodnie z którą urządzenie zabawowe zostało wyprodukowane, - nazwa i adres producenta, - ostrzeŝenie o nieuŝywaniu produktu w przypadku jego uszkodzenia 10

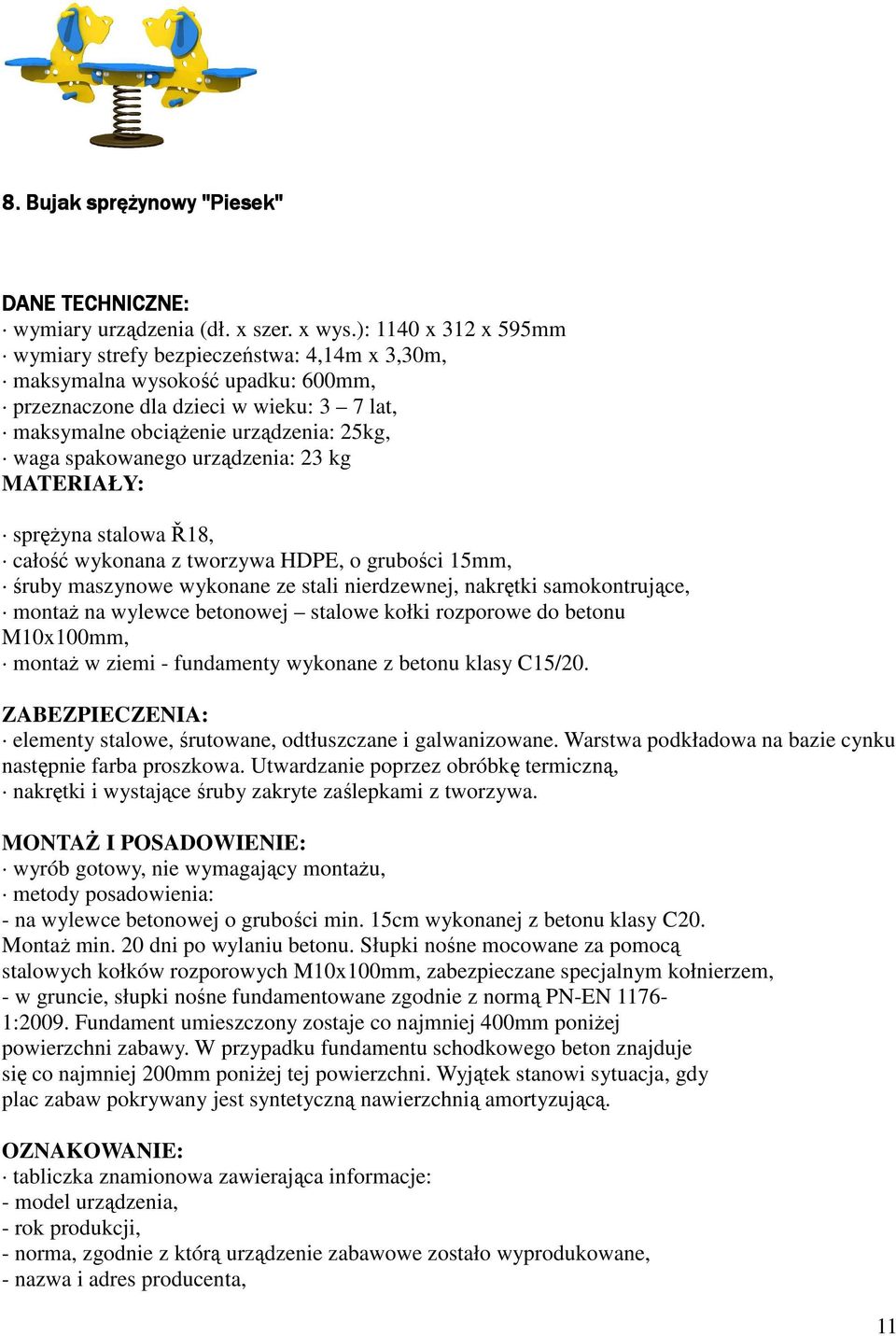

11 8.. Bujak spręŝynowy "Piesek" DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 1140 x 312 x 595mm wymiary strefy bezpieczeństwa: 4,14m x 3,30m, maksymalna wysokość upadku: 600mm, przeznaczone dla dzieci w wieku: 3 7 lat, maksymalne obciąŝenie urządzenia: 25kg, waga spakowanego urządzenia: 23 kg spręŝyna stalowa Ř18, całość wykonana z tworzywa HDPE, o grubości 15mm, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, nakrętki i wystające śruby zakryte zaślepkami z tworzywa. wyrób gotowy, nie wymagający montaŝu, - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. OZNAKOWANIE: tabliczka znamionowa zawierająca informacje: - model urządzenia, - rok produkcji, - norma, zgodnie z którą urządzenie zabawowe zostało wyprodukowane, - nazwa i adres producenta, 11

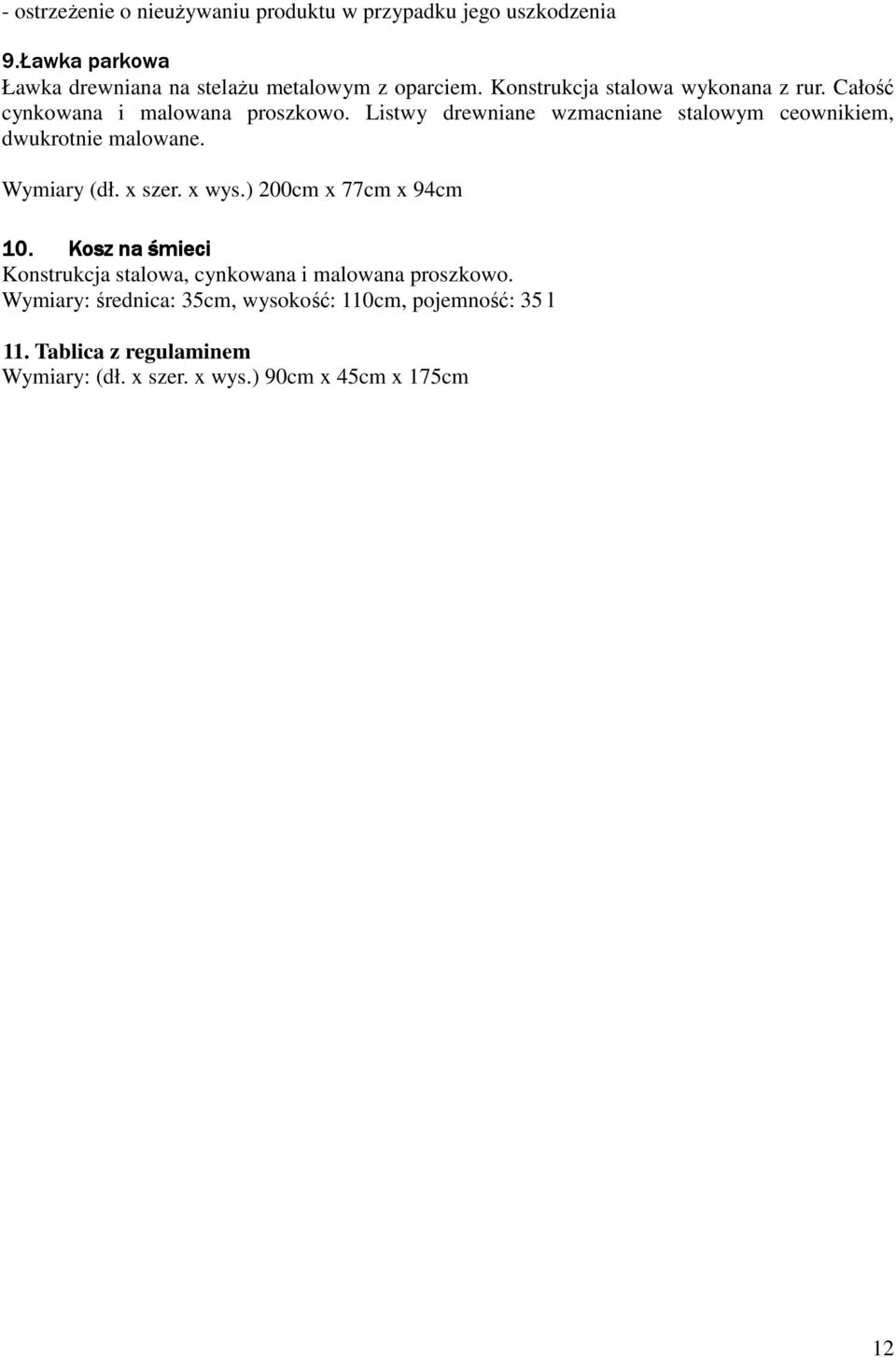

12 - ostrzeŝenie o nieuŝywaniu produktu w przypadku jego uszkodzenia 9.Ławka parkowa Ławka drewniana na stelaŝu metalowym z oparciem. Konstrukcja stalowa wykonana z rur. Całość cynkowana i malowana proszkowo. Listwy drewniane wzmacniane stalowym ceownikiem, dwukrotnie malowane. Wymiary (dł. x szer. x wys.) 200cm x 77cm x 94cm 10. Kosz na śmieci Konstrukcja stalowa, cynkowana i malowana proszkowo. Wymiary: średnica: 35cm, wysokość: 110cm, pojemność: 35 l 11. Tablica z regulaminem Wymiary: (dł. x szer. x wys.) 90cm x 45cm x 175cm 12

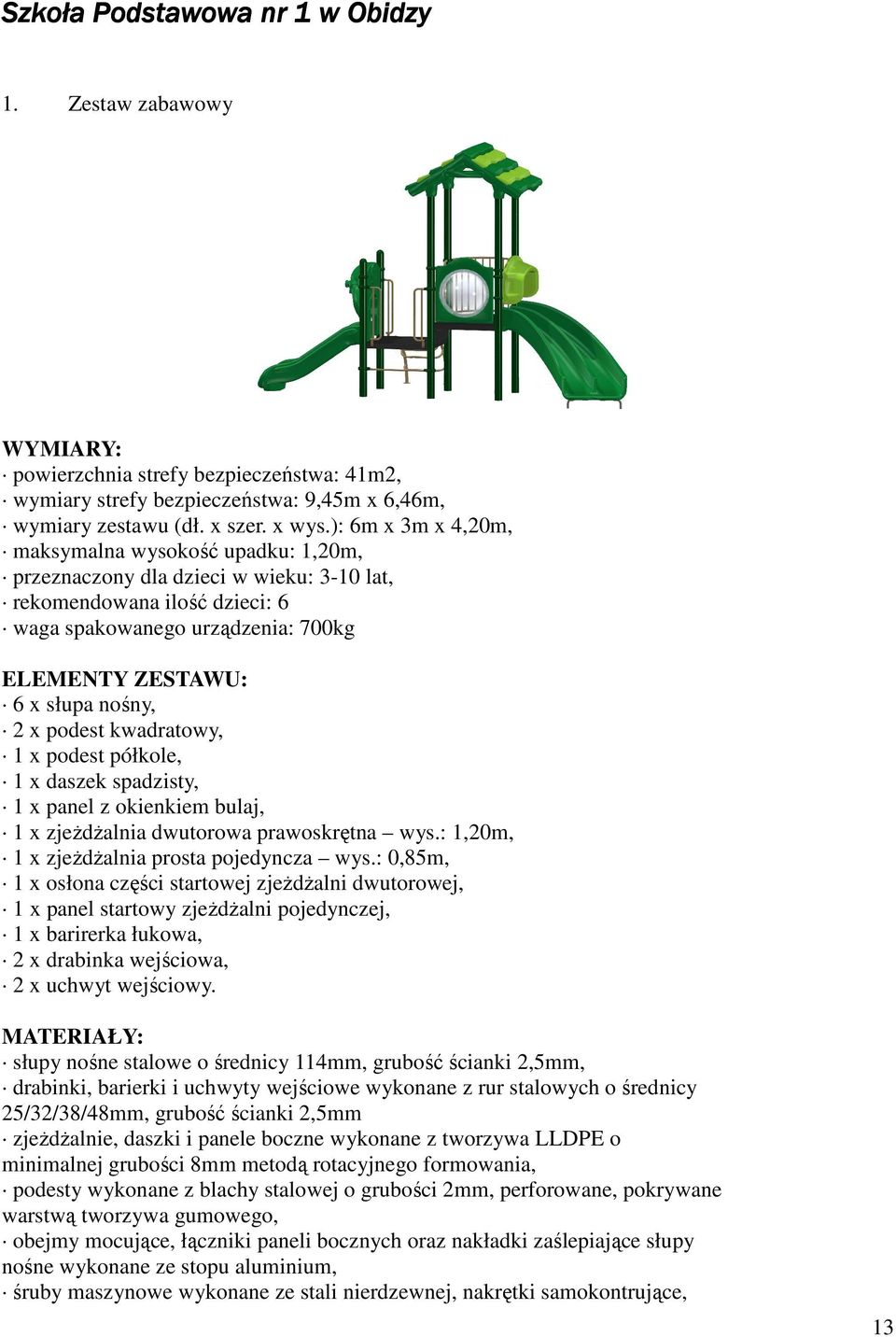

13 Szkoła Podstawowa nr 1 w Obidzy 1. Zestaw zabawowy WYMIARY: powierzchnia strefy bezpieczeństwa: 41m2, wymiary strefy bezpieczeństwa: 9,45m x 6,46m, wymiary zestawu (dł. x szer. x wys.): 6m x 3m x 4,20m, maksymalna wysokość upadku: 1,20m, przeznaczony dla dzieci w wieku: 3-10 lat, rekomendowana ilość dzieci: 6 waga spakowanego urządzenia: 700kg ELEMENTY ZESTAWU: 6 x słupa nośny, 2 x podest kwadratowy, 1 x podest półkole, 1 x daszek spadzisty, 1 x panel z okienkiem bulaj, 1 x zjeŝdŝalnia dwutorowa prawoskrętna wys.: 1,20m, 1 x zjeŝdŝalnia prosta pojedyncza wys.: 0,85m, 1 x osłona części startowej zjeŝdŝalni dwutorowej, 1 x panel startowy zjeŝdŝalni pojedynczej, 1 x barirerka łukowa, 2 x drabinka wejściowa, 2 x uchwyt wejściowy. słupy nośne stalowe o średnicy 114mm, grubość ścianki 2,5mm, drabinki, barierki i uchwyty wejściowe wykonane z rur stalowych o średnicy 25/32/38/48mm, grubość ścianki 2,5mm zjeŝdŝalnie, daszki i panele boczne wykonane z tworzywa LLDPE o minimalnej grubości 8mm metodą rotacyjnego formowania, podesty wykonane z blachy stalowej o grubości 2mm, perforowane, pokrywane warstwą tworzywa gumowego, obejmy mocujące, łączniki paneli bocznych oraz nakładki zaślepiające słupy nośne wykonane ze stopu aluminium, 13

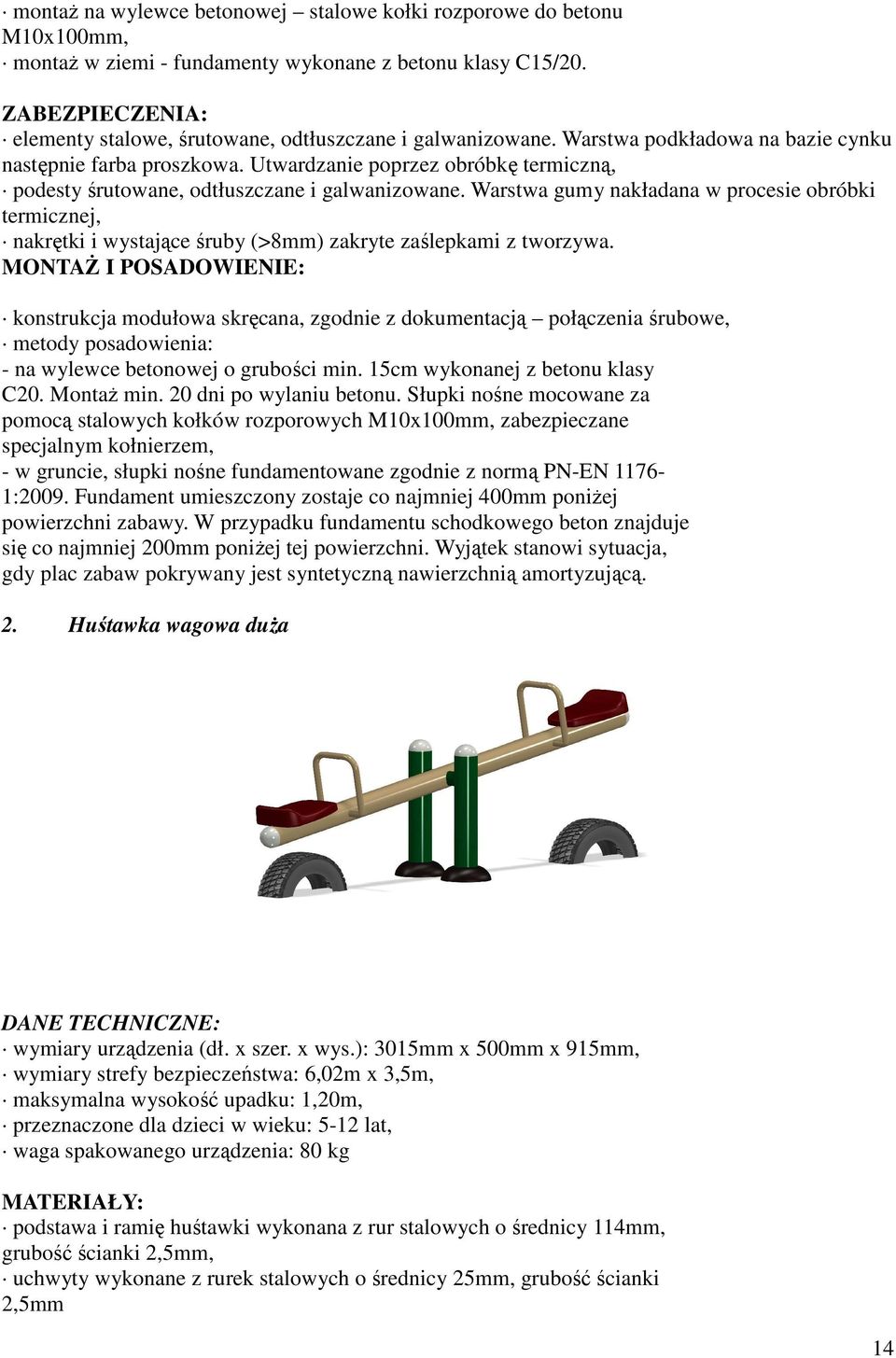

14 montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, podesty śrutowane, odtłuszczane i galwanizowane. Warstwa gumy nakładana w procesie obróbki termicznej, nakrętki i wystające śruby (>8mm) zakryte zaślepkami z tworzywa. - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. 2. Huśtawka wagowa duŝa DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 3015mm x 500mm x 915mm, wymiary strefy bezpieczeństwa: 6,02m x 3,5m, maksymalna wysokość upadku: 1,20m, przeznaczone dla dzieci w wieku: 5-12 lat, waga spakowanego urządzenia: 80 kg podstawa i ramię huśtawki wykonana z rur stalowych o średnicy 114mm, grubość ścianki 2,5mm, uchwyty wykonane z rurek stalowych o średnicy 25mm, grubość ścianki 2,5mm 14

15 siedziska huśtawki wykonane z tworzywa LLDPE o minimalnej grubości 8mm metodą rotacyjnego formowania, nakładki zaślepiające słupy i ramię huśtawki wykonane ze stopu aluminium, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, nakrętki i wystające śruby (>8mm) zakryte zaślepkami z tworzywa. - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. 3. Drabinka gimnastyczna pozioma DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 2214 x 1164 x 2000mm wymiary strefy bezpieczeństwa: 5,62m x 4,60m, maksymalna wysokość upadku: 1,8m, przeznaczone dla dzieci w wieku: 5-12 lat, waga spakowanego urządzenia: 110 kg słupy nośne stalowe o średnicy 114mm, grubość ścianki 2,5mm, drabinka wykonana z rurek stalowych o średnicy 38/48mm, grubości ścianki 2,5mm, obejmy mocujące oraz nakładki zaślepiające słupy nośne wykonane ze stopu 15

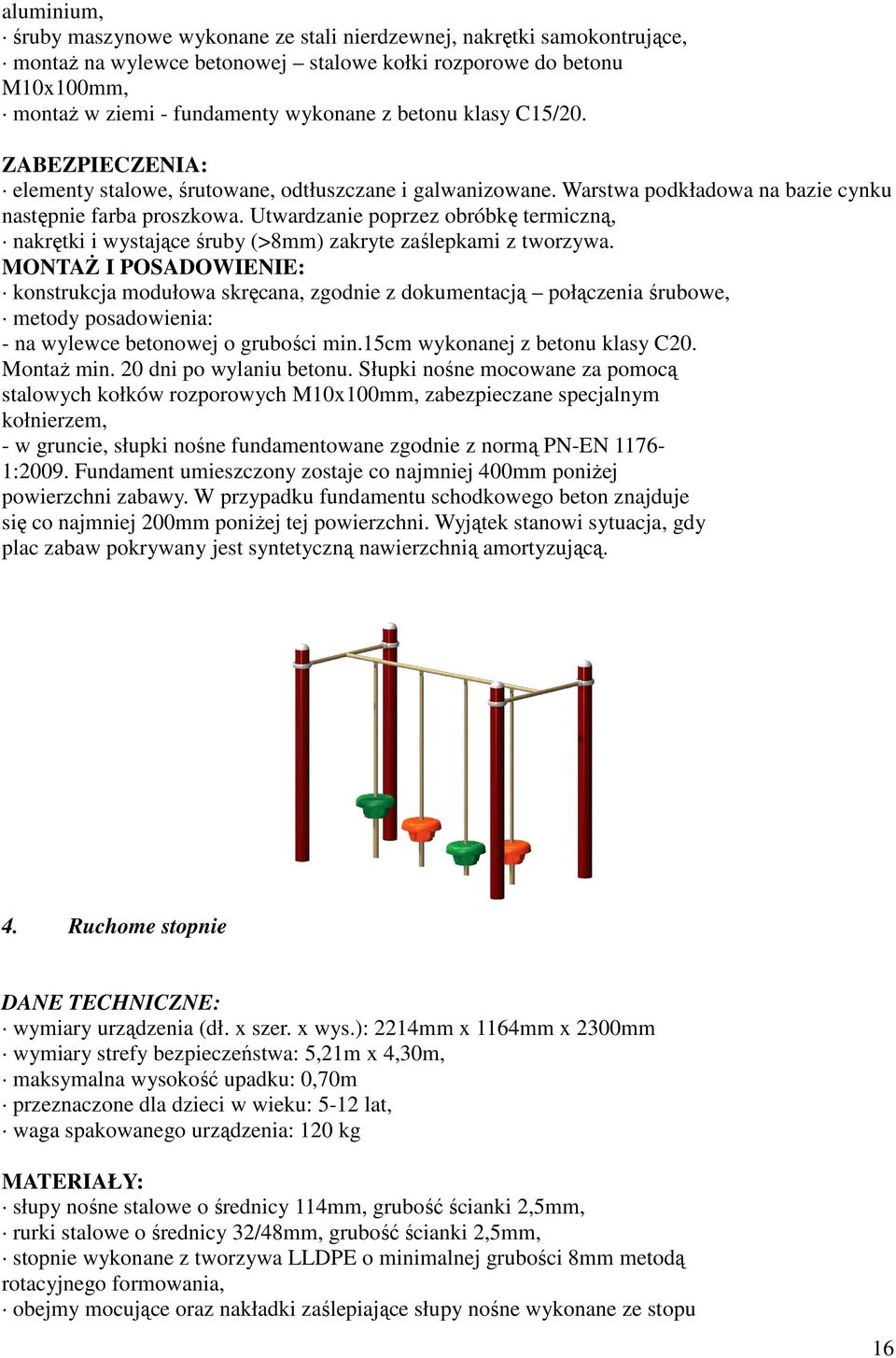

16 aluminium, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, nakrętki i wystające śruby (>8mm) zakryte zaślepkami z tworzywa. - na wylewce betonowej o grubości min.15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. 4. Ruchome stopnie DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 2214mm x 1164mm x 2300mm wymiary strefy bezpieczeństwa: 5,21m x 4,30m, maksymalna wysokość upadku: 0,70m przeznaczone dla dzieci w wieku: 5-12 lat, waga spakowanego urządzenia: 120 kg słupy nośne stalowe o średnicy 114mm, grubość ścianki 2,5mm, rurki stalowe o średnicy 32/48mm, grubość ścianki 2,5mm, stopnie wykonane z tworzywa LLDPE o minimalnej grubości 8mm metodą rotacyjnego formowania, obejmy mocujące oraz nakładki zaślepiające słupy nośne wykonane ze stopu 16

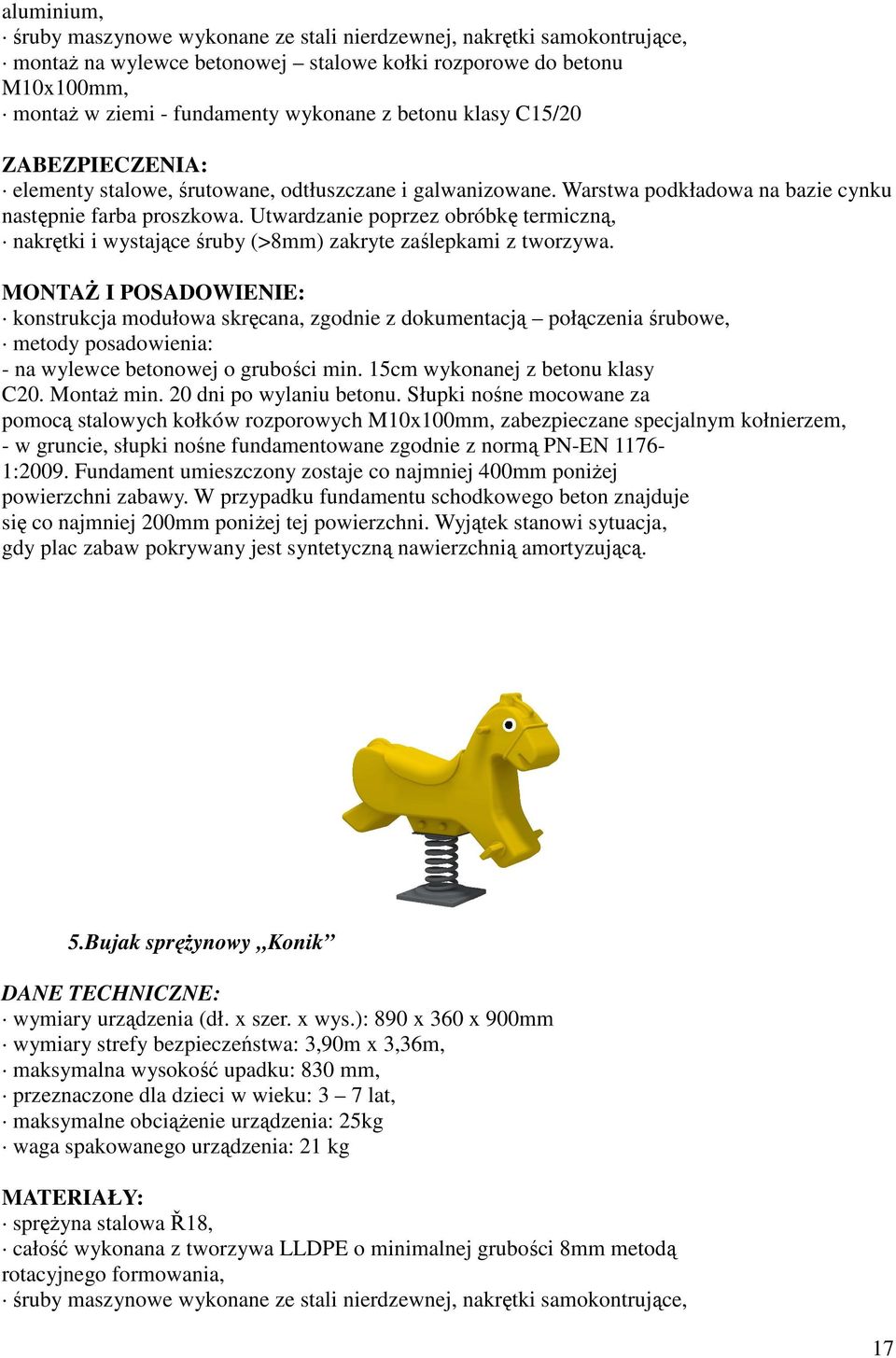

17 aluminium, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, montaŝ w ziemi - fundamenty wykonane z betonu klasy C15/20 nakrętki i wystające śruby (>8mm) zakryte zaślepkami z tworzywa. - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. 5.Bujak spręŝynowy Konik DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 890 x 360 x 900mm wymiary strefy bezpieczeństwa: 3,90m x 3,36m, maksymalna wysokość upadku: 830 mm, przeznaczone dla dzieci w wieku: 3 7 lat, maksymalne obciąŝenie urządzenia: 25kg waga spakowanego urządzenia: 21 kg spręŝyna stalowa Ř18, całość wykonana z tworzywa LLDPE o minimalnej grubości 8mm metodą rotacyjnego formowania, 17

18 montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, nakrętki i wystające śruby zakryte zaślepkami z tworzywa. wyrób gotowy, nie wymagający montaŝu, - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. 6.Ławka parkowa Ławka drewniana na stelaŝu metalowym z oparciem. Konstrukcja stalowa wykonana z rur. Całość cynkowana i malowana proszkowo. Listwy drewniane wzmacniane stalowym ceownikiem, dwukrotnie malowane. Wymiary (dł. x szer. x wys.) 200cm x 77cm x 94cm 7.Kosz na śmieci Konstrukcja stalowa, cynkowana i malowana proszkowo. Wymiary: średnica: 35cm, wysokość: 110cm, pojemność: 35 l 8.Tablica z regulaminem Wymiary: (dł. x szer. x wys.) 90cm x 45cm x 175cm 18

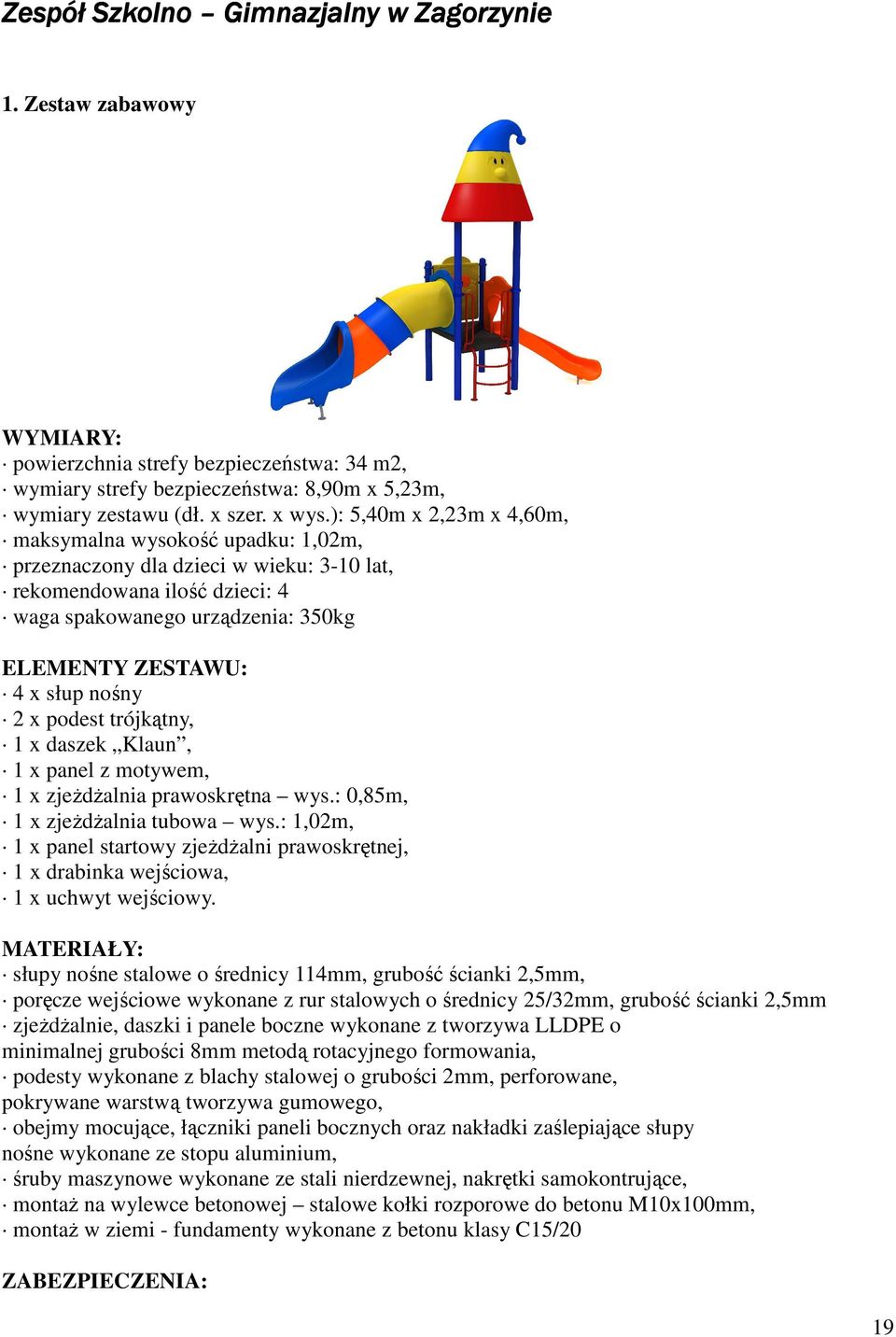

19 Zespół Szkolno Gimnazjalny w Zagorzynie 1. Zestaw zabawowy WYMIARY: powierzchnia strefy bezpieczeństwa: 34 m2, wymiary strefy bezpieczeństwa: 8,90m x 5,23m, wymiary zestawu (dł. x szer. x wys.): 5,40m x 2,23m x 4,60m, maksymalna wysokość upadku: 1,02m, przeznaczony dla dzieci w wieku: 3-10 lat, rekomendowana ilość dzieci: 4 waga spakowanego urządzenia: 350kg ELEMENTY ZESTAWU: 4 x słup nośny 2 x podest trójkątny, 1 x daszek Klaun, 1 x panel z motywem, 1 x zjeŝdŝalnia prawoskrętna wys.: 0,85m, 1 x zjeŝdŝalnia tubowa wys.: 1,02m, 1 x panel startowy zjeŝdŝalni prawoskrętnej, 1 x drabinka wejściowa, 1 x uchwyt wejściowy. słupy nośne stalowe o średnicy 114mm, grubość ścianki 2,5mm, poręcze wejściowe wykonane z rur stalowych o średnicy 25/32mm, grubość ścianki 2,5mm zjeŝdŝalnie, daszki i panele boczne wykonane z tworzywa LLDPE o minimalnej grubości 8mm metodą rotacyjnego formowania, podesty wykonane z blachy stalowej o grubości 2mm, perforowane, pokrywane warstwą tworzywa gumowego, obejmy mocujące, łączniki paneli bocznych oraz nakładki zaślepiające słupy nośne wykonane ze stopu aluminium, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, montaŝ w ziemi - fundamenty wykonane z betonu klasy C15/20 19

20 podesty śrutowane, odtłuszczane i galwanizowane. Warstwa gumy nakładana w procesie obróbki termicznej, nakrętki i wystające śruby zakryte zaślepkami z tworzywa. - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. 2. Zestaw drąŝków gimnastycznych DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 4056 x 114 x 2000mm wymiary strefy bezpieczeństwa: 7,30m x 3,52m, maksymalna wysokość upadku: 1,8m, przeznaczone dla dzieci w wieku: 5-12 lat, waga spakowanego urządzenia: 85 kg stalowe słupy nośne o średnicy 114mm, grubość ścianki 2,5mm, drąŝki do podciągania wykonane z rurek stalowych o średnicy 38mm, grubość ścianki 2,5mm, nakładki zaślepiające słupy nośne wykonane ze stopu aluminium, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, elementy stalowe, śrutowane, odtłuszczane i galwanizowane. Warstwa podkładowa na bazie cynku nakrętki i wystające śruby (>8mm) zakryte zaślepkami z tworzywa. 20

21 - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. 3. Drabinka gimnastyczna pozioma DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 2214 x 1164 x 2000mm wymiary strefy bezpieczeństwa: 5,62m x 4,60m, maksymalna wysokość upadku: 1,8m, przeznaczone dla dzieci w wieku: 5-12 lat, waga spakowanego urządzenia: 110 kg słupy nośne stalowe o średnicy 114mm, grubość ścianki 2,5mm, drabinka wykonana z rurek stalowych o średnicy 38/48mm, grubości ścianki 2,5mm, obejmy mocujące oraz nakładki zaślepiające słupy nośne wykonane ze stopu aluminium, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, nakrętki i wystające śruby (>8mm) zakryte zaślepkami z tworzywa. 21

22 - na wylewce betonowej o grubości min.15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. 4.Huśtawka wagowa DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 3015mm x 500mm x 915mm, wymiary strefy bezpieczeństwa: 6,02m x 3,5m, maksymalna wysokość upadku: 1,20m, przeznaczone dla dzieci w wieku: 5-12 lat, waga spakowanego urządzenia: 80 kg podstawa i ramię huśtawki wykonana z rur stalowych o średnicy 114mm, grubość ścianki 2,5mm, uchwyty wykonane z rurek stalowych o średnicy 25mm, grubość ścianki 2,5mm siedziska huśtawki wykonane z tworzywa LLDPE o minimalnej grubości 8mm metodą rotacyjnego formowania, nakładki zaślepiające słupy i ramię huśtawki wykonane ze stopu aluminium, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, nakrętki i wystające śruby (>8mm) zakryte zaślepkami z tworzywa. - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. 22

23 MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. 5.Sześciokąt wielofunkcyjny WYMIARY: powierzchnia strefy bezpieczeństwa: 22m2, wymiary strefy bezpieczeństwa: 5,66m x 5,41m, wymiary zestawu (dł. x szer. x wys.): 1,82m x 2,17m x 1,80m, maksymalna wysokość upadku: 1,70m, przeznaczony dla dzieci w wieku: 5-12 lat, rekomendowana ilość dzieci: 6, waga spakowanego urządzenia: 150kg ELEMENTY ZESTAWU: 1 x ścianka wspinaczkowa wys.: 1,70m, 1 x lina do wspinaczki, 1 x drąŝek do podciągania na linach, 2 x drąŝek gimnastyczny, 1 x drabinka gimnastyczna. słupy nośne belki kwadratowe 90/90mm wykonane z drewna bezrdzeniowego, szlifowane i impregnowane, w tym preparatami przeciwogniowymi, kotwy stalowe ocynkowane, drąŝek do podciągania wykonany z wałka stalowego o średnicy 30mm drąŝki i szczeble drabinki wykonane z rurek stalowych o średnicy 32/38mm, grubość ścianki 2,5mm, lina o średnicy 16mm (lina wielozwita z rdzeniem nylonowym 6mm, splotki zewnętrzne z drutów stalowych, pokryte teflonem i oplotem polipropylenowym), łączone ze sobą za pomocą okrągłych aluminiowych łączników, 23

24 nakładki zaślepiające słupy nośne wykonane z tworzywa, elementy drewniane malowane farbami impregnacyjo dekoracyjnymi, nakrętki i wystające śruby zakryte zaślepkami z tworzywa. - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupy nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, - w gruncie, słupy nośne na stalowych kotwach fundamentowane zgodnie z normą PN-EN powierzchni zabawy. W przypadku fundamentu schodkowego beton znajduje się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. 6. Przeplotnia wspinaczkowa WD-CM 569 DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 1674 x 152 x 1650mm wymiary strefy bezpieczeństwa: 4,67m x 3,20m, maksymalna wysokość upadku: 1,50m przeznaczone dla dzieci w wieku: 5-12 lat, waga spakowanego urządzenia: 60 kg słupy nośne stalowe o średnicy 114mm, grubość ścianki 2,5mm, poprzeczki przeplotni wykonane z rurek stalowych o średnicy 48mm, grubość ścianki 2,5mm, liny o średnicy 16mm ( lina wielozwita, lina rdzeniowa polipropylenowa, splotki zewnętrzne z drutów stalowych, pokryte teflonem i oplotem polipropylenowym), łączone ze sobą za pomocą okrągłych aluminiowych łączników, 24

25 obejmy mocujące oraz nakładki zaślepiające słupy nośne wykonane ze stopu aluminium, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, nakrętki i wystające śruby (>8mm) zabezpieczone zaślepkami z tworzywa. - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. OZNAKOWANIE: tabliczka znamionowa zawierająca informacje: - model urządzenia, - rok produkcji, - norma, zgodnie z którą urządzenie zabawowe zostało wyprodukowane, - nazwa i adres producenta, ostrzeŝenie o nieuŝywaniu produktu w przypadku jego uszkodzenia 7.Bujak spręŝynowy Piesek DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 1140 x 312 x 595mm wymiary strefy bezpieczeństwa: 4,14m x 3,30m, maksymalna wysokość upadku: 600mm, przeznaczone dla dzieci w wieku: 3 7 lat, maksymalne obciąŝenie urządzenia: 25kg, waga spakowanego urządzenia: 23 kg spręŝyna stalowa Ř18, całość wykonana z tworzywa HDPE, o grubości 15mm, 25

26 montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, nakrętki i wystające śruby zakryte zaślepkami z tworzywa. wyrób gotowy, nie wymagający montaŝu, - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. 8. Bujak spręŝynowy Konik DANE TECHNICZNE: wymiary urządzenia (dł. x szer. x wys.): 890 x 360 x 900mm wymiary strefy bezpieczeństwa: 3,90m x 3,36m, maksymalna wysokość upadku: 830 mm, przeznaczone dla dzieci w wieku: 3 7 lat, maksymalne obciąŝenie urządzenia: 25kg waga spakowanego urządzenia: 21 kg spręŝyna stalowa Ř18, całość wykonana z tworzywa LLDPE o minimalnej grubości 8mm metodą rotacyjnego formowania, montaŝ na wylewce betonowej stalowe kołki rozporowe do betonu M10x100mm, 26

27 nakrętki i wystające śruby zakryte zaślepkami z tworzywa. wyrób gotowy, nie wymagający montaŝu, - na wylewce betonowej o grubości min. 15cm wykonanej z betonu klasy C20. MontaŜ min. 20 dni po wylaniu betonu. Słupki nośne mocowane za pomocą stalowych kołków rozporowych M10x100mm, zabezpieczane specjalnym kołnierzem, się co najmniej 200mm poniŝej tej powierzchni. Wyjątek stanowi sytuacja, gdy plac zabaw pokrywany jest syntetyczną nawierzchnią amortyzującą. 9.Tablica Kółko KrzyŜyk WYMIARY URZĄDZENIA: Urządzenie 1,00 x 0,15m Strefa bezpieczeństwa 4,05 x 3,10 m Powierzchnia strefy 10,50 m2 Obwód strefy 15,90 m Wysokość 1,70 m 10.Tablica do rysowania: Wymiary tablicy: Element: 1,20 x 0,10 m Strefa bezpieczeństwa: 4,20 x 3,10 m Powierzchnia strefy: 11,10 m2 Obwód strefy: 12,05 m Wysokość elementu: 1,65 m 27

28 11. Ławka parkowa Ławka drewniana na stelaŝu metalowym z oparciem. Konstrukcja stalowa wykonana z rur. Całość cynkowana i malowana proszkowo. Listwy drewniane wzmacniane stalowym ceownikiem, dwukrotnie malowane. Wymiary (dł. x szer. x wys.) 200cm x 77cm x 94cm 12.Kosz na śmieci Konstrukcja stalowa, cynkowana i malowana proszkowo. Wymiary: średnica: 35cm, wysokość: 110cm, pojemność: 35 l 13.Tablica z regulaminem Wymiary: (dł. x szer. x wys.) 90cm x 45cm x 175cm 28
