SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA pod nazwą: Budowa placu zabaw w ramach programu Radosna Szkoła we Wronczynie, gmina Pobiedziska

Transkrypt

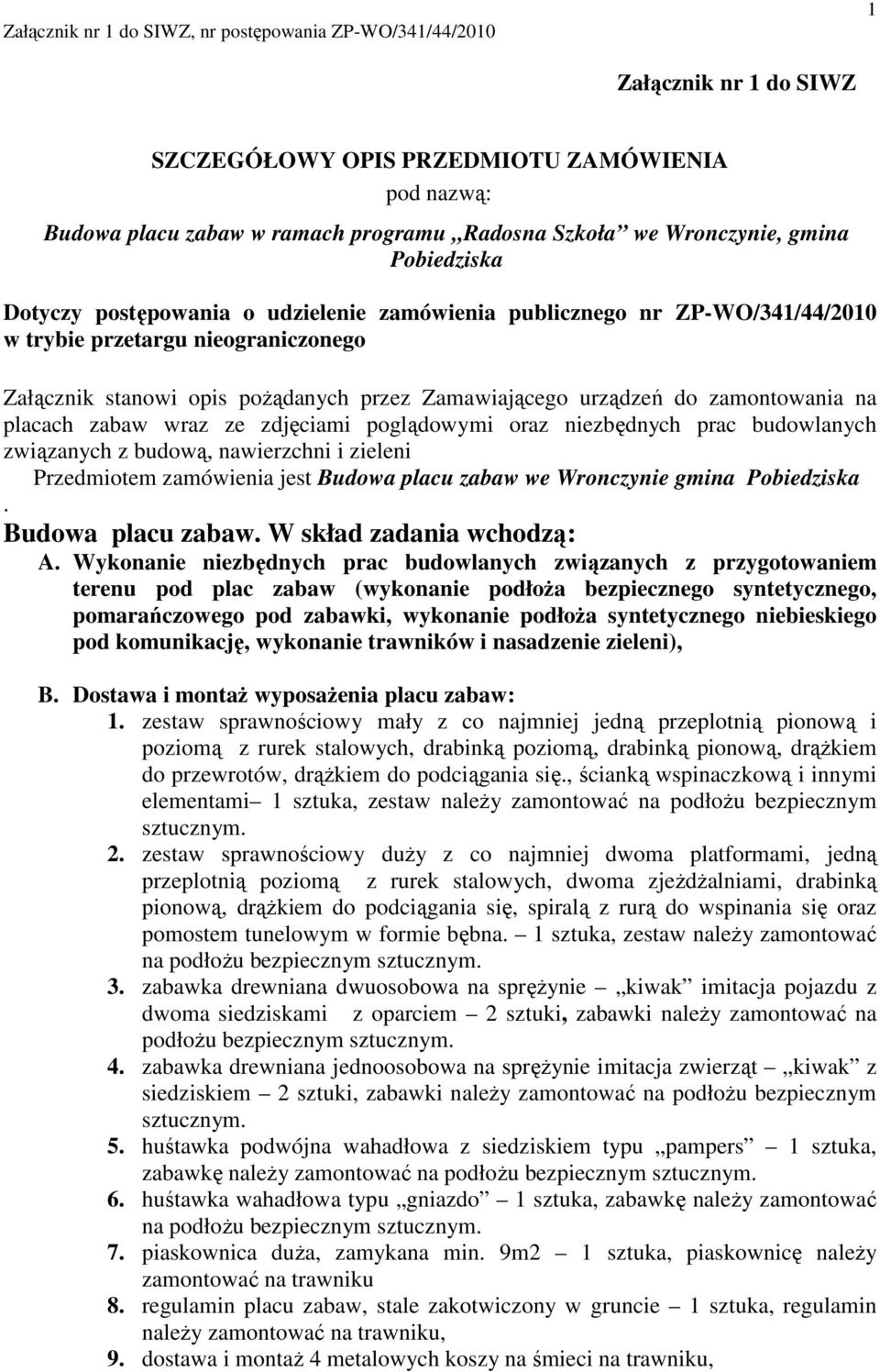

1 1 Załącznik nr 1 do SIWZ SZCZEGÓŁOWY OPIS PRZEDMIOTU ZAMÓWIENIA pod nazwą: Budowa placu zabaw w ramach programu Radosna Szkoła we Wronczynie, gmina Pobiedziska Dotyczy postępowania o udzielenie zamówienia publicznego nr ZP-WO/341/44/2010 w trybie przetargu nieograniczonego Załącznik stanowi opis poŝądanych przez Zamawiającego urządzeń do zamontowania na placach zabaw wraz ze zdjęciami poglądowymi oraz niezbędnych prac budowlanych związanych z budową, nawierzchni i zieleni Przedmiotem zamówienia jest Budowa placu zabaw we Wronczynie gmina Pobiedziska. Budowa placu zabaw. W skład zadania wchodzą: A. Wykonanie niezbędnych prac budowlanych związanych z przygotowaniem terenu pod plac zabaw (wykonanie podłoŝa bezpiecznego syntetycznego, pomarańczowego pod zabawki, wykonanie podłoŝa syntetycznego niebieskiego pod komunikację, wykonanie trawników i nasadzenie zieleni), B. Dostawa i montaŝ wyposaŝenia placu zabaw: 1. zestaw sprawnościowy mały z co najmniej jedną przeplotnią pionową i poziomą z rurek stalowych, drabinką poziomą, drabinką pionową, drąŝkiem do przewrotów, drąŝkiem do podciągania się., ścianką wspinaczkową i innymi elementami 1 sztuka, zestaw naleŝy zamontować na podłoŝu bezpiecznym sztucznym. 2. zestaw sprawnościowy duŝy z co najmniej dwoma platformami, jedną przeplotnią poziomą z rurek stalowych, dwoma zjeŝdŝalniami, drabinką pionową, drąŝkiem do podciągania się, spiralą z rurą do wspinania się oraz pomostem tunelowym w formie bębna. 1 sztuka, zestaw naleŝy zamontować na podłoŝu bezpiecznym sztucznym. 3. zabawka drewniana dwuosobowa na spręŝynie kiwak imitacja pojazdu z dwoma siedziskami z oparciem 2 sztuki, zabawki naleŝy zamontować na podłoŝu bezpiecznym sztucznym. 4. zabawka drewniana jednoosobowa na spręŝynie imitacja zwierząt kiwak z siedziskiem 2 sztuki, zabawki naleŝy zamontować na podłoŝu bezpiecznym sztucznym. 5. huśtawka podwójna wahadłowa z siedziskiem typu pampers 1 sztuka, zabawkę naleŝy zamontować na podłoŝu bezpiecznym sztucznym. 6. huśtawka wahadłowa typu gniazdo 1 sztuka, zabawkę naleŝy zamontować na podłoŝu bezpiecznym sztucznym. 7. piaskownica duŝa, zamykana min. 9m2 1 sztuka, piaskownicę naleŝy zamontować na trawniku 8. regulamin placu zabaw, stale zakotwiczony w gruncie 1 sztuka, regulamin naleŝy zamontować na trawniku, 9. dostawa i montaŝ 4 metalowych koszy na śmieci na trawniku,

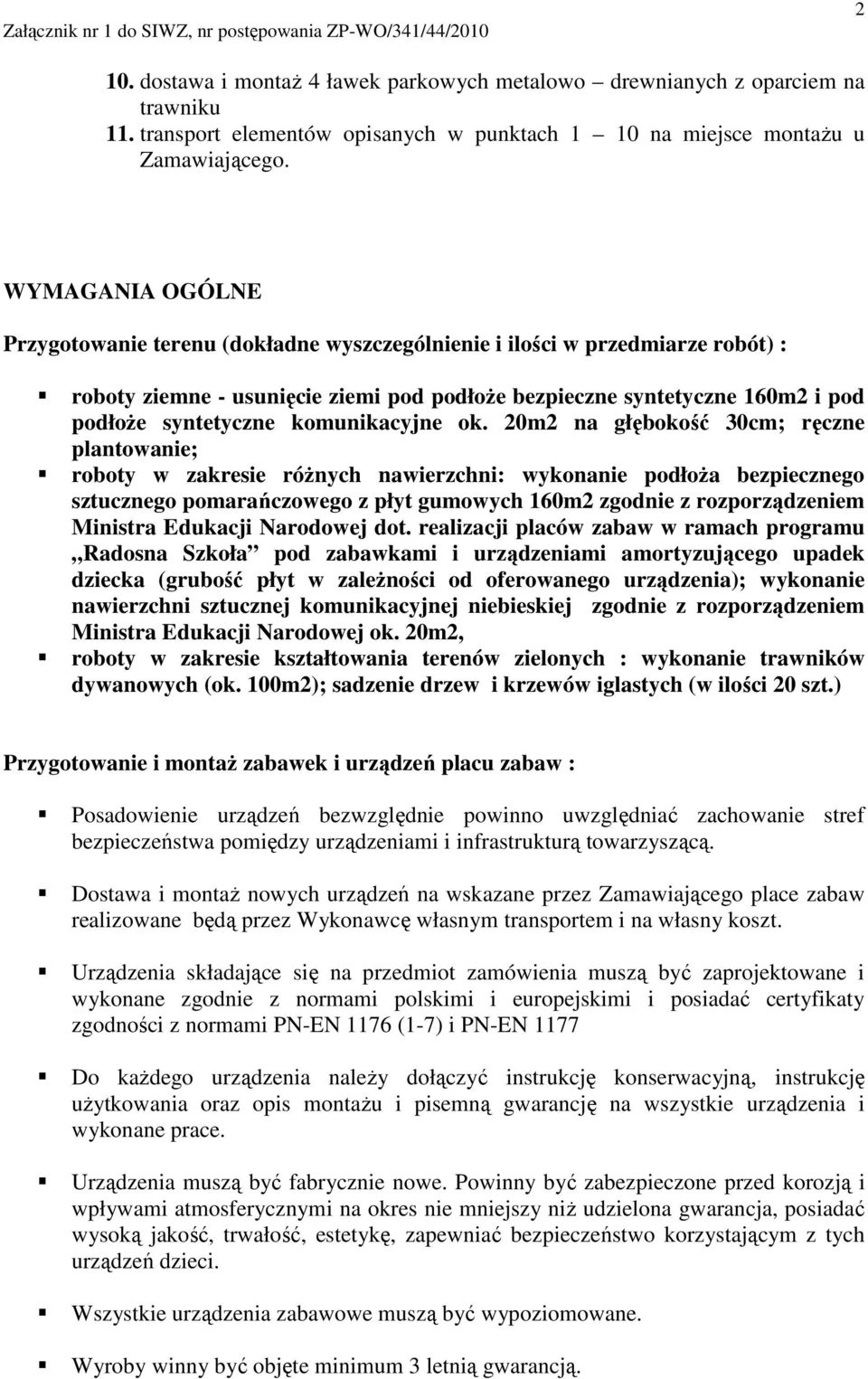

2 2 10. dostawa i montaŝ 4 ławek parkowych metalowo drewnianych z oparciem na trawniku 11. transport elementów opisanych w punktach 1 10 na miejsce montaŝu u Zamawiającego. WYMAGANIA OGÓLNE Przygotowanie terenu (dokładne wyszczególnienie i ilości w przedmiarze robót) : roboty ziemne - usunięcie ziemi pod podłoŝe bezpieczne syntetyczne 160m2 i pod podłoŝe syntetyczne komunikacyjne ok. 20m2 na głębokość 30cm; ręczne plantowanie; roboty w zakresie róŝnych nawierzchni: wykonanie podłoŝa bezpiecznego sztucznego pomarańczowego z płyt gumowych 160m2 zgodnie z rozporządzeniem Ministra Edukacji Narodowej dot. realizacji placów zabaw w ramach programu Radosna Szkoła pod zabawkami i urządzeniami amortyzującego upadek dziecka (grubość płyt w zaleŝności od oferowanego urządzenia); wykonanie nawierzchni sztucznej komunikacyjnej niebieskiej zgodnie z rozporządzeniem Ministra Edukacji Narodowej ok. 20m2, roboty w zakresie kształtowania terenów zielonych : wykonanie trawników dywanowych (ok. 100m2); sadzenie drzew i krzewów iglastych (w ilości 20 szt.) Przygotowanie i montaŝ zabawek i urządzeń placu zabaw : Posadowienie urządzeń bezwzględnie powinno uwzględniać zachowanie stref bezpieczeństwa pomiędzy urządzeniami i infrastrukturą towarzyszącą. Dostawa i montaŝ nowych urządzeń na wskazane przez Zamawiającego place zabaw realizowane będą przez Wykonawcę własnym transportem i na własny koszt. Urządzenia składające się na przedmiot zamówienia muszą być zaprojektowane i wykonane zgodnie z normami polskimi i europejskimi i posiadać certyfikaty zgodności z normami PN-EN 1176 (1-7) i PN-EN 1177 Do kaŝdego urządzenia naleŝy dołączyć instrukcję konserwacyjną, instrukcję uŝytkowania oraz opis montaŝu i pisemną gwarancję na wszystkie urządzenia i wykonane prace. Urządzenia muszą być fabrycznie nowe. Powinny być zabezpieczone przed korozją i wpływami atmosferycznymi na okres nie mniejszy niŝ udzielona gwarancja, posiadać wysoką jakość, trwałość, estetykę, zapewniać bezpieczeństwo korzystającym z tych urządzeń dzieci. Wszystkie urządzenia zabawowe muszą być wypoziomowane. Wyroby winny być objęte minimum 3 letnią gwarancją.

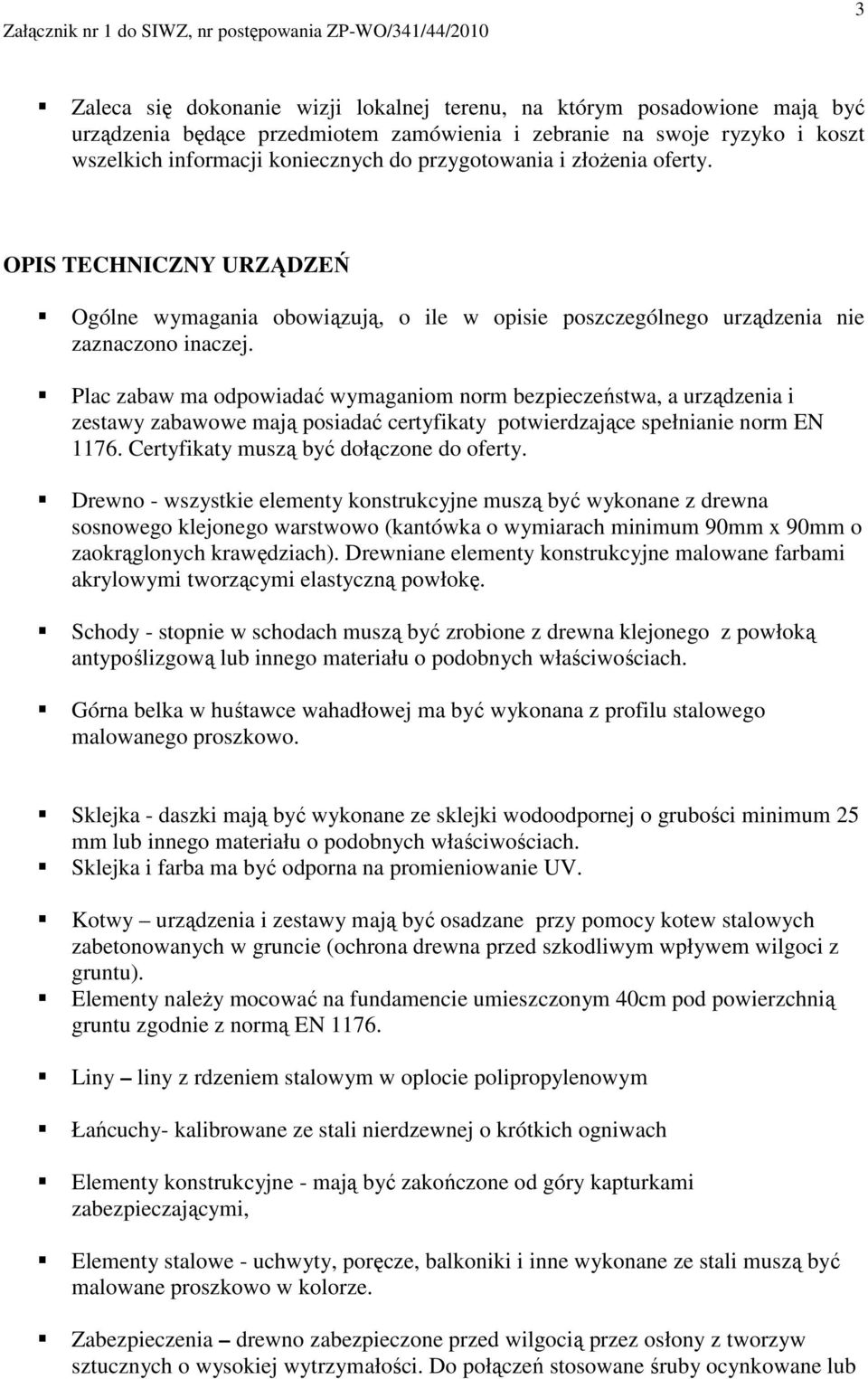

3 3 Zaleca się dokonanie wizji lokalnej terenu, na którym posadowione mają być urządzenia będące przedmiotem zamówienia i zebranie na swoje ryzyko i koszt wszelkich informacji koniecznych do przygotowania i złoŝenia oferty. OPIS TECHNICZNY URZĄDZEŃ Ogólne wymagania obowiązują, o ile w opisie poszczególnego urządzenia nie zaznaczono inaczej. Plac zabaw ma odpowiadać wymaganiom norm bezpieczeństwa, a urządzenia i zestawy zabawowe mają posiadać certyfikaty potwierdzające spełnianie norm EN Certyfikaty muszą być dołączone do oferty. Drewno - wszystkie elementy konstrukcyjne muszą być wykonane z drewna sosnowego klejonego warstwowo (kantówka o wymiarach minimum 90mm x 90mm o zaokrąglonych krawędziach). Drewniane elementy konstrukcyjne malowane farbami akrylowymi tworzącymi elastyczną powłokę. Schody - stopnie w schodach muszą być zrobione z drewna klejonego z powłoką antypoślizgową lub innego materiału o podobnych właściwościach. Górna belka w huśtawce wahadłowej ma być wykonana z profilu stalowego malowanego proszkowo. Sklejka - daszki mają być wykonane ze sklejki wodoodpornej o grubości minimum 25 mm lub innego materiału o podobnych właściwościach. Sklejka i farba ma być odporna na promieniowanie UV. Kotwy urządzenia i zestawy mają być osadzane przy pomocy kotew stalowych zabetonowanych w gruncie (ochrona drewna przed szkodliwym wpływem wilgoci z gruntu). Elementy naleŝy mocować na fundamencie umieszczonym 40cm pod powierzchnią gruntu zgodnie z normą EN Liny liny z rdzeniem stalowym w oplocie polipropylenowym Łańcuchy- kalibrowane ze stali nierdzewnej o krótkich ogniwach Elementy konstrukcyjne - mają być zakończone od góry kapturkami zabezpieczającymi, Elementy stalowe - uchwyty, poręcze, balkoniki i inne wykonane ze stali muszą być malowane proszkowo w kolorze. Zabezpieczenia drewno zabezpieczone przed wilgocią przez osłony z tworzyw sztucznych o wysokiej wytrzymałości. Do połączeń stosowane śruby ocynkowane lub

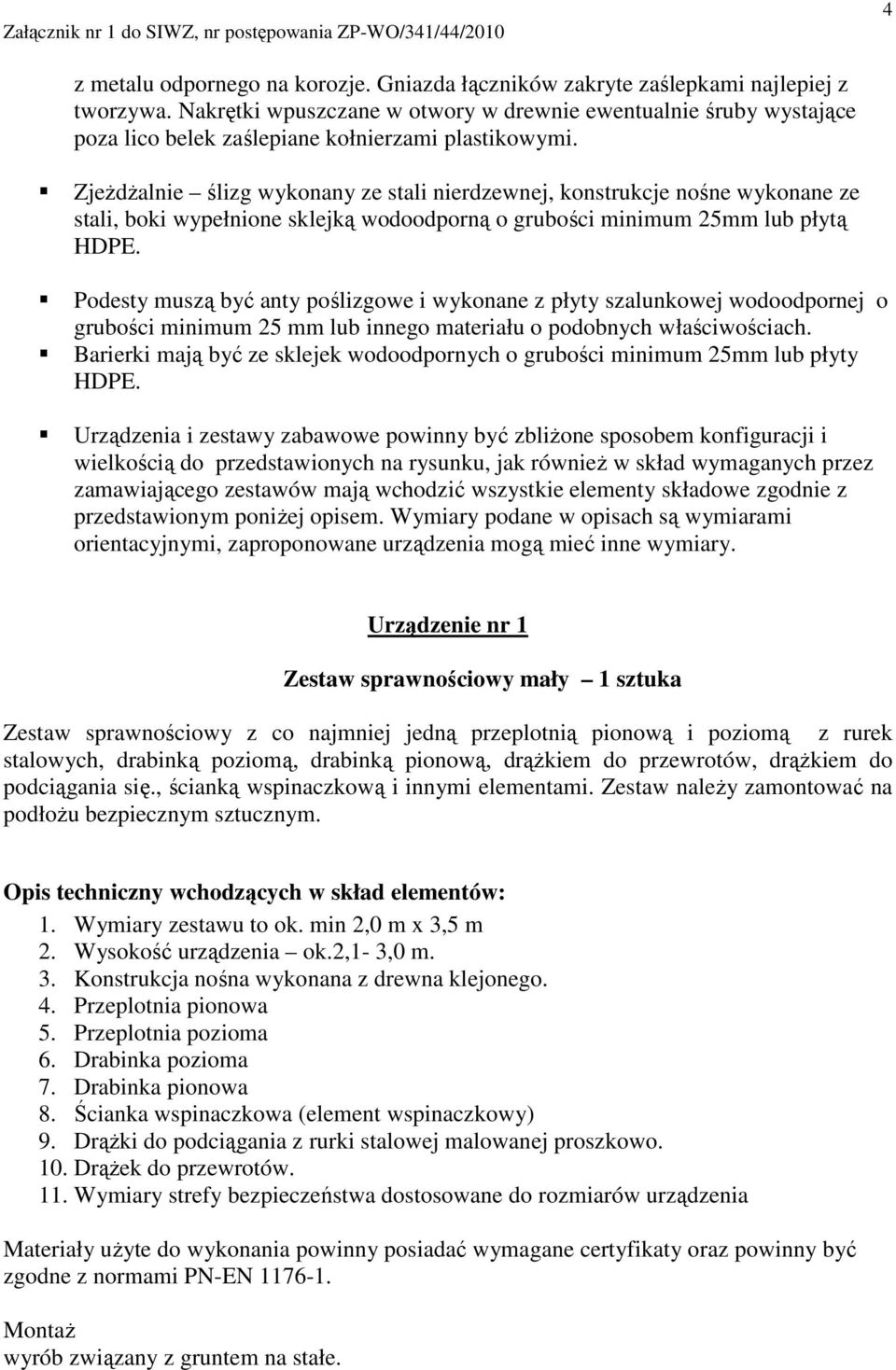

4 4 z metalu odpornego na korozje. Gniazda łączników zakryte zaślepkami najlepiej z tworzywa. Nakrętki wpuszczane w otwory w drewnie ewentualnie śruby wystające poza lico belek zaślepiane kołnierzami plastikowymi. ZjeŜdŜalnie ślizg wykonany ze stali nierdzewnej, konstrukcje nośne wykonane ze stali, boki wypełnione sklejką wodoodporną o grubości minimum 25mm lub płytą HDPE. Podesty muszą być anty poślizgowe i wykonane z płyty szalunkowej wodoodpornej o grubości minimum 25 mm lub innego materiału o podobnych właściwościach. Barierki mają być ze sklejek wodoodpornych o grubości minimum 25mm lub płyty HDPE. Urządzenia i zestawy zabawowe powinny być zbliŝone sposobem konfiguracji i wielkością do przedstawionych na rysunku, jak równieŝ w skład wymaganych przez zamawiającego zestawów mają wchodzić wszystkie elementy składowe zgodnie z przedstawionym poniŝej opisem. Wymiary podane w opisach są wymiarami orientacyjnymi, zaproponowane urządzenia mogą mieć inne wymiary. Urządzenie nr 1 Zestaw sprawnościowy mały 1 sztuka Zestaw sprawnościowy z co najmniej jedną przeplotnią pionową i poziomą z rurek stalowych, drabinką poziomą, drabinką pionową, drąŝkiem do przewrotów, drąŝkiem do podciągania się., ścianką wspinaczkową i innymi elementami. Zestaw naleŝy zamontować na podłoŝu bezpiecznym sztucznym. 1. Wymiary zestawu to ok. min 2,0 m x 3,5 m 2. Wysokość urządzenia ok.2,1-3,0 m. 3. Konstrukcja nośna wykonana z drewna klejonego. 4. Przeplotnia pionowa 5. Przeplotnia pozioma 6. Drabinka pozioma 7. Drabinka pionowa 8. Ścianka wspinaczkowa (element wspinaczkowy) 9. DrąŜki do podciągania z rurki stalowej malowanej proszkowo. 10. DrąŜek do przewrotów. 11. Wymiary strefy bezpieczeństwa dostosowane do rozmiarów urządzenia wyrób związany z gruntem na stałe.

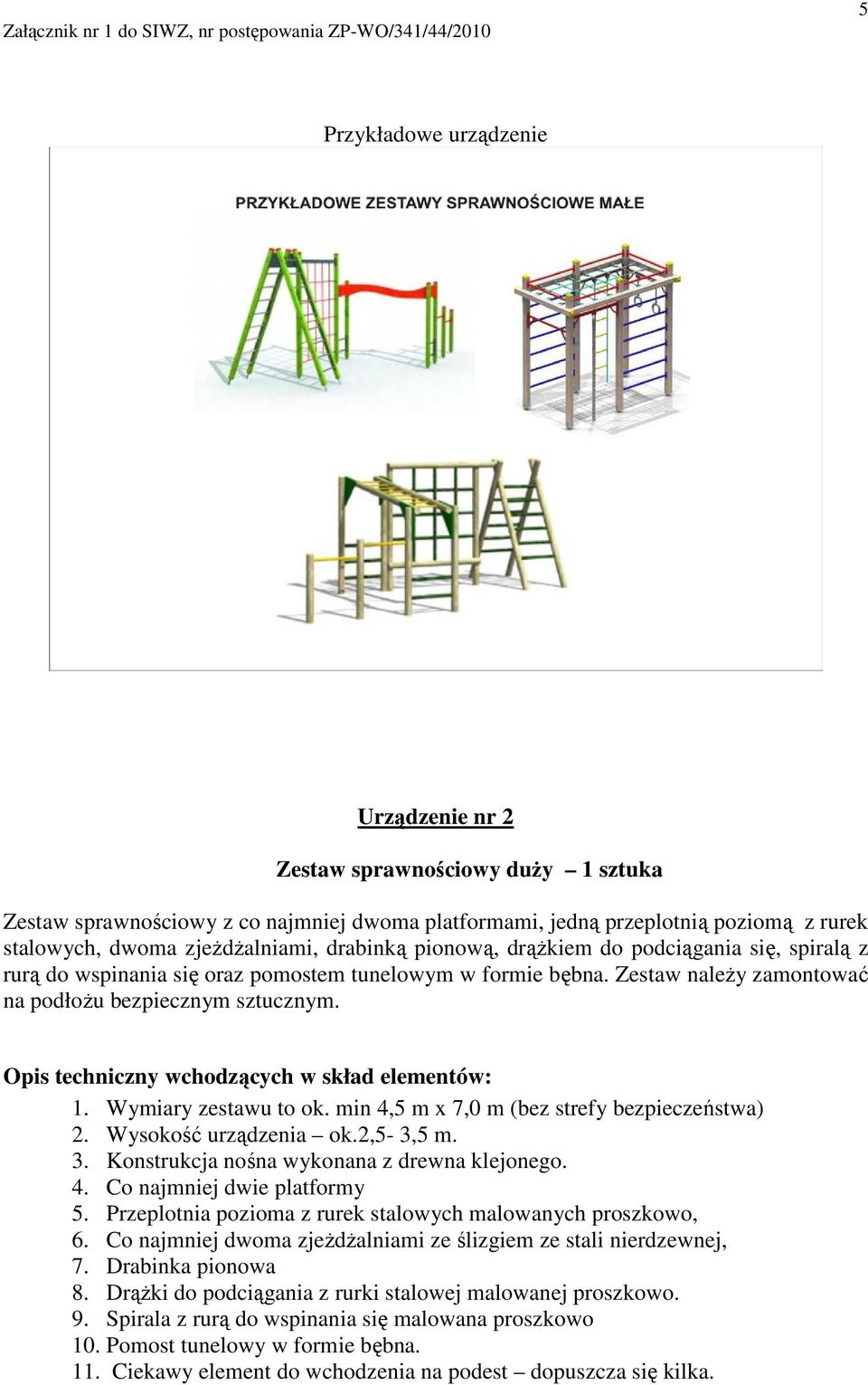

5 5 Przykładowe urządzenie Urządzenie nr 2 Zestaw sprawnościowy duŝy 1 sztuka Zestaw sprawnościowy z co najmniej dwoma platformami, jedną przeplotnią poziomą z rurek stalowych, dwoma zjeŝdŝalniami, drabinką pionową, drąŝkiem do podciągania się, spiralą z rurą do wspinania się oraz pomostem tunelowym w formie bębna. Zestaw naleŝy zamontować na podłoŝu bezpiecznym sztucznym. 1. Wymiary zestawu to ok. min 4,5 m x 7,0 m (bez strefy bezpieczeństwa) 2. Wysokość urządzenia ok.2,5-3,5 m. 3. Konstrukcja nośna wykonana z drewna klejonego. 4. Co najmniej dwie platformy 5. Przeplotnia pozioma z rurek stalowych malowanych proszkowo, 6. Co najmniej dwoma zjeŝdŝalniami ze ślizgiem ze stali nierdzewnej, 7. Drabinka pionowa 8. DrąŜki do podciągania z rurki stalowej malowanej proszkowo. 9. Spirala z rurą do wspinania się malowana proszkowo 10. Pomost tunelowy w formie bębna. 11. Ciekawy element do wchodzenia na podest dopuszcza się kilka.

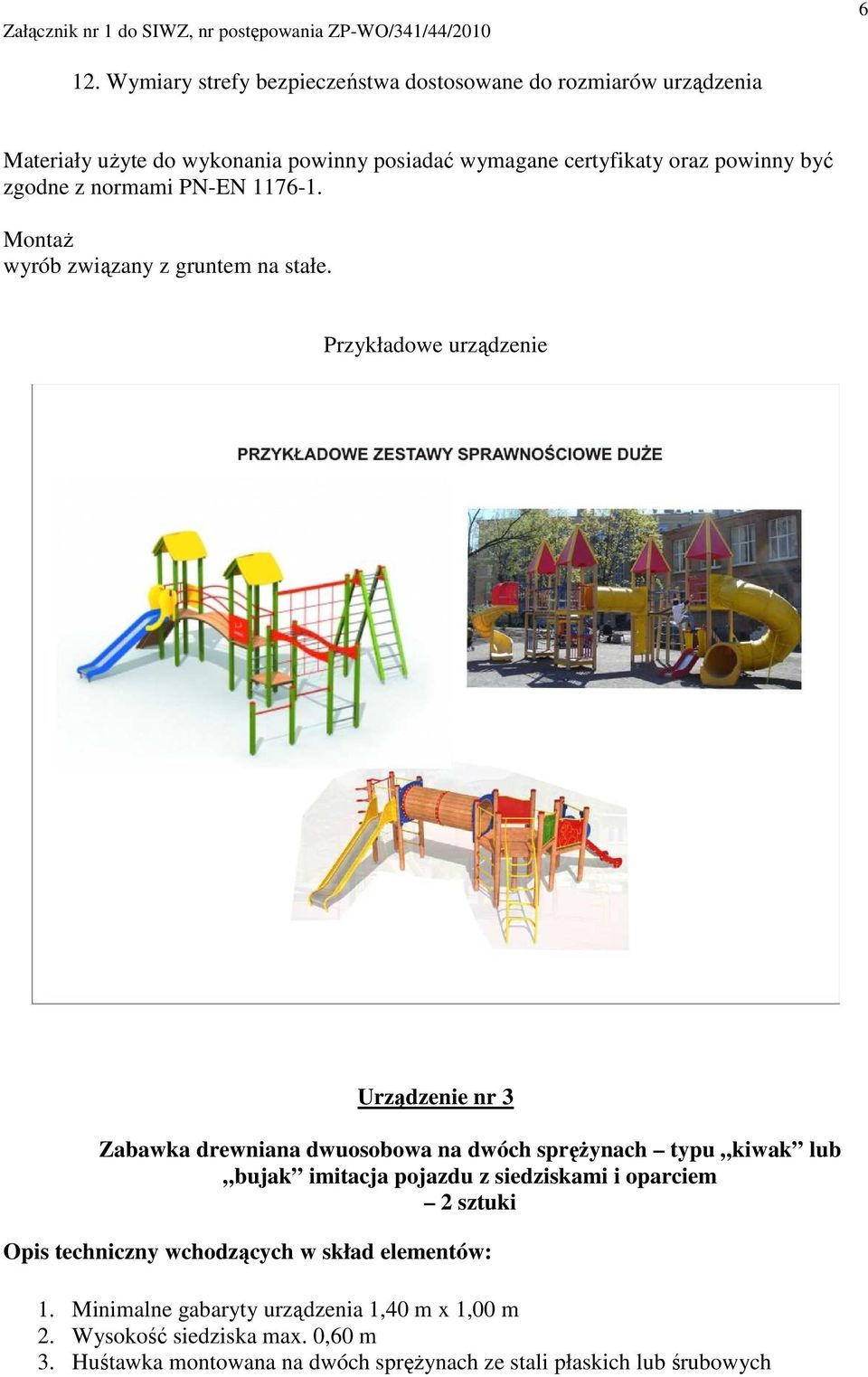

6 6 12. Wymiary strefy bezpieczeństwa dostosowane do rozmiarów urządzenia wyrób związany z gruntem na stałe. Przykładowe urządzenie Urządzenie nr 3 Zabawka drewniana dwuosobowa na dwóch spręŝynach typu kiwak lub bujak imitacja pojazdu z siedziskami i oparciem 2 sztuki 1. Minimalne gabaryty urządzenia 1,40 m x 1,00 m 2. Wysokość siedziska max. 0,60 m 3. Huśtawka montowana na dwóch spręŝynach ze stali płaskich lub śrubowych

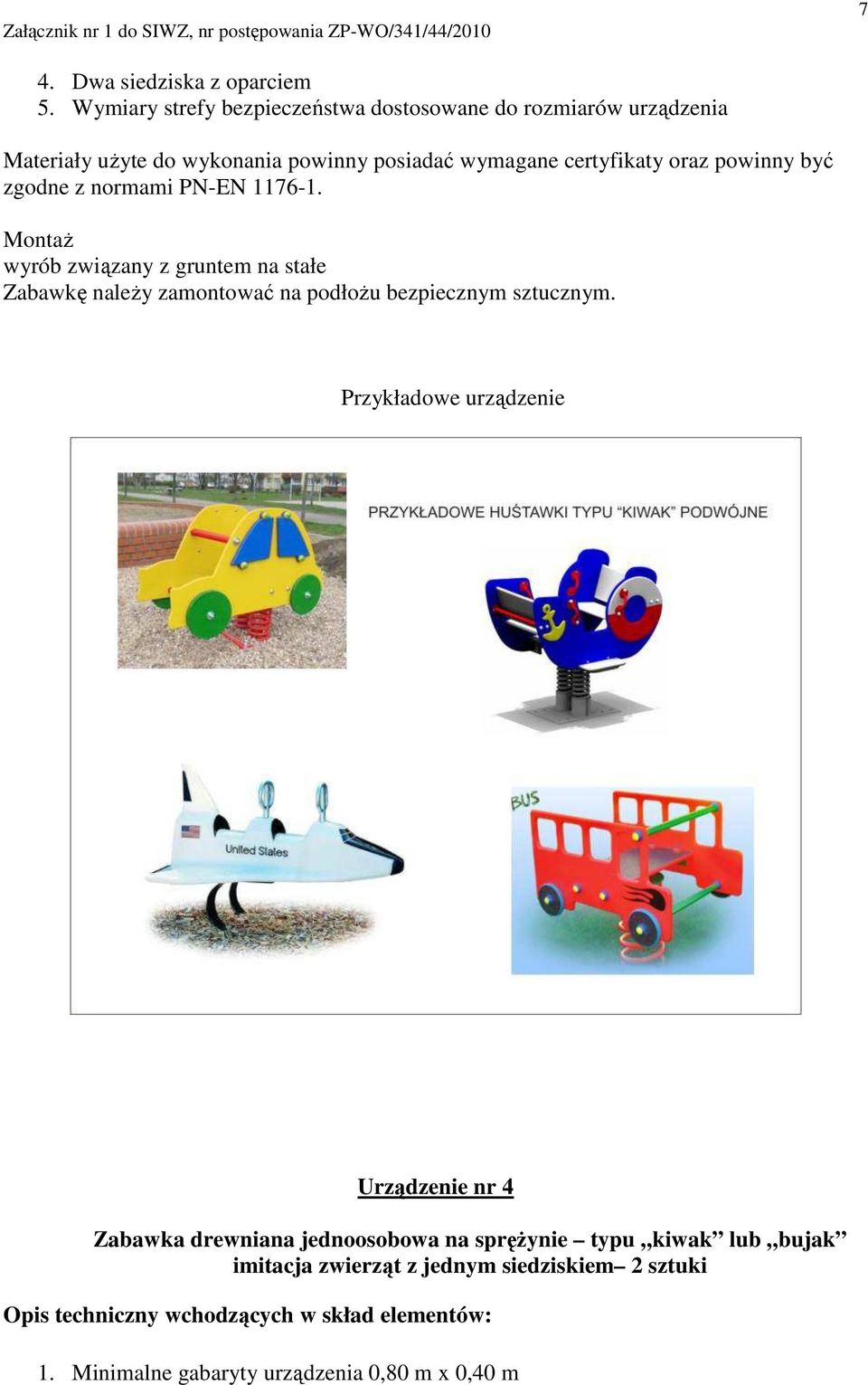

7 7 4. Dwa siedziska z oparciem 5. Wymiary strefy bezpieczeństwa dostosowane do rozmiarów urządzenia wyrób związany z gruntem na stałe Zabawkę naleŝy zamontować na podłoŝu bezpiecznym sztucznym. Przykładowe urządzenie Urządzenie nr 4 Zabawka drewniana jednoosobowa na spręŝynie typu kiwak lub bujak imitacja zwierząt z jednym siedziskiem 2 sztuki 1. Minimalne gabaryty urządzenia 0,80 m x 0,40 m

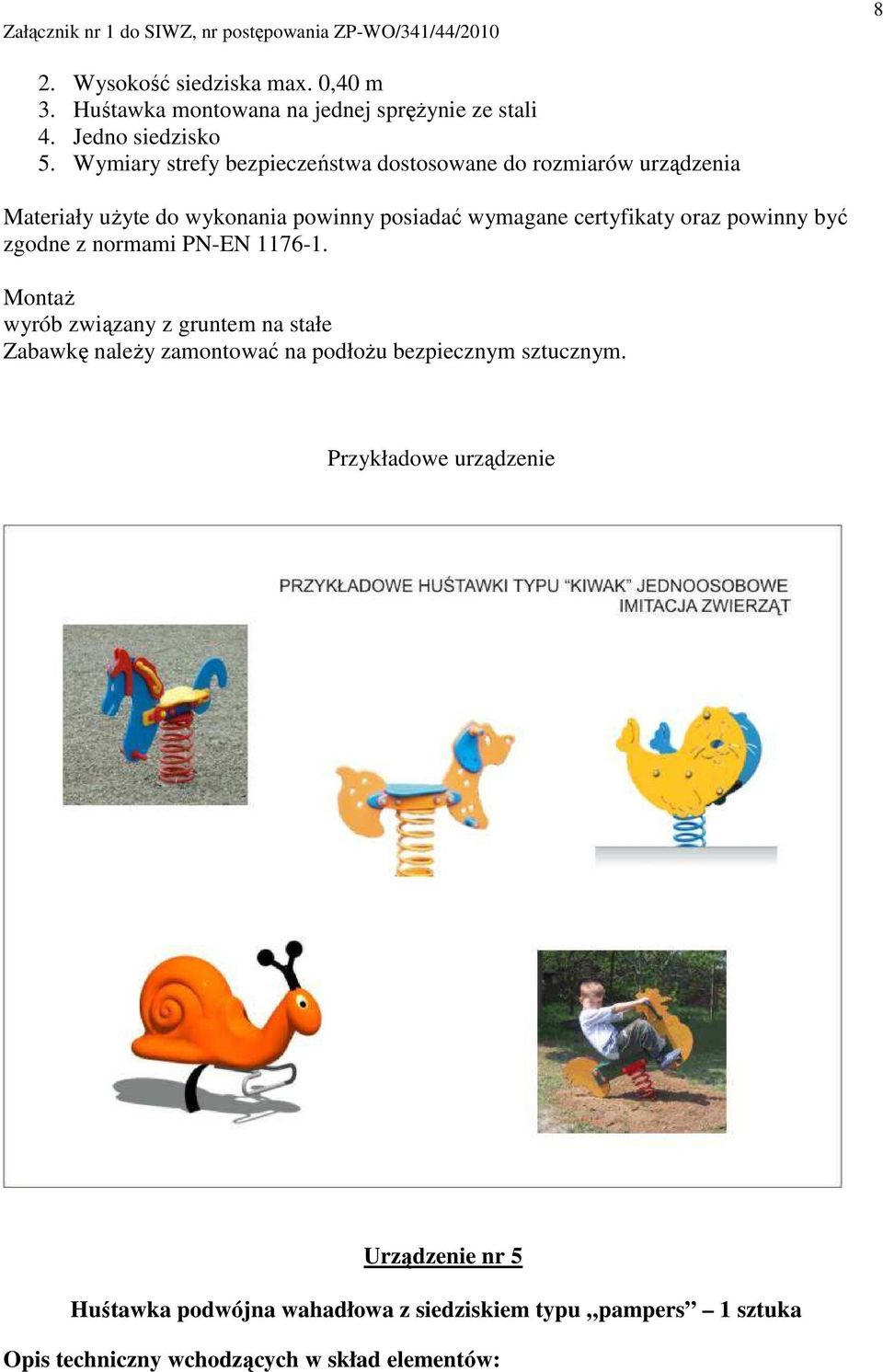

8 8 2. Wysokość siedziska max. 0,40 m 3. Huśtawka montowana na jednej spręŝynie ze stali 4. Jedno siedzisko 5. Wymiary strefy bezpieczeństwa dostosowane do rozmiarów urządzenia wyrób związany z gruntem na stałe Zabawkę naleŝy zamontować na podłoŝu bezpiecznym sztucznym. Przykładowe urządzenie Urządzenie nr 5 Huśtawka podwójna wahadłowa z siedziskiem typu pampers 1 sztuka

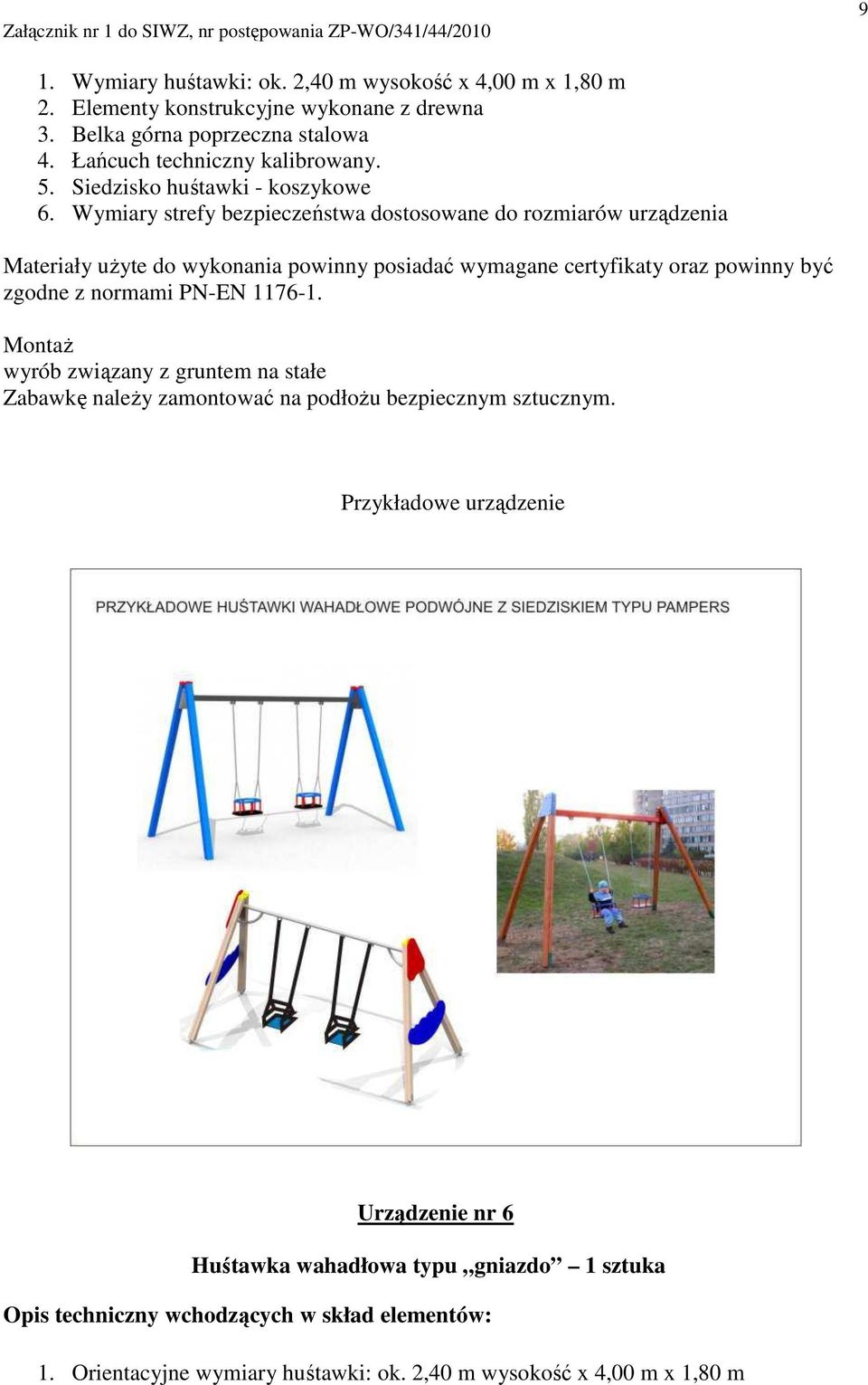

9 9 1. Wymiary huśtawki: ok. 2,40 m wysokość x 4,00 m x 1,80 m 2. Elementy konstrukcyjne wykonane z drewna 3. Belka górna poprzeczna stalowa 4. Łańcuch techniczny kalibrowany. 5. Siedzisko huśtawki - koszykowe 6. Wymiary strefy bezpieczeństwa dostosowane do rozmiarów urządzenia wyrób związany z gruntem na stałe Zabawkę naleŝy zamontować na podłoŝu bezpiecznym sztucznym. Przykładowe urządzenie Urządzenie nr 6 Huśtawka wahadłowa typu gniazdo 1 sztuka 1. Orientacyjne wymiary huśtawki: ok. 2,40 m wysokość x 4,00 m x 1,80 m

10 10 2. Elementy konstrukcyjne wykonane z drewna 3. Belka górna poprzeczna stalowa nie dotyczy urządzenia czterosłupowego 4. Łańcuch techniczny kalibrowany. 5. Siedzisko huśtawki koszykowe z lin stalowych w oplocie z polipropylenu, zawieszone 6. Wymiary strefy bezpieczeństwa dostosowane do rozmiarów urządzenia wyrób związany z gruntem na stałe Zabawkę naleŝy zamontować na podłoŝu bezpiecznym sztucznym.. Przykładowe urządzenie Urządzenie nr 7 Piaskownica kwadratowa z drewna z przykryciem 1 sztuka 1. Piaskownica kwadratowa o bokach drewnianych o długości min. 3,0 m

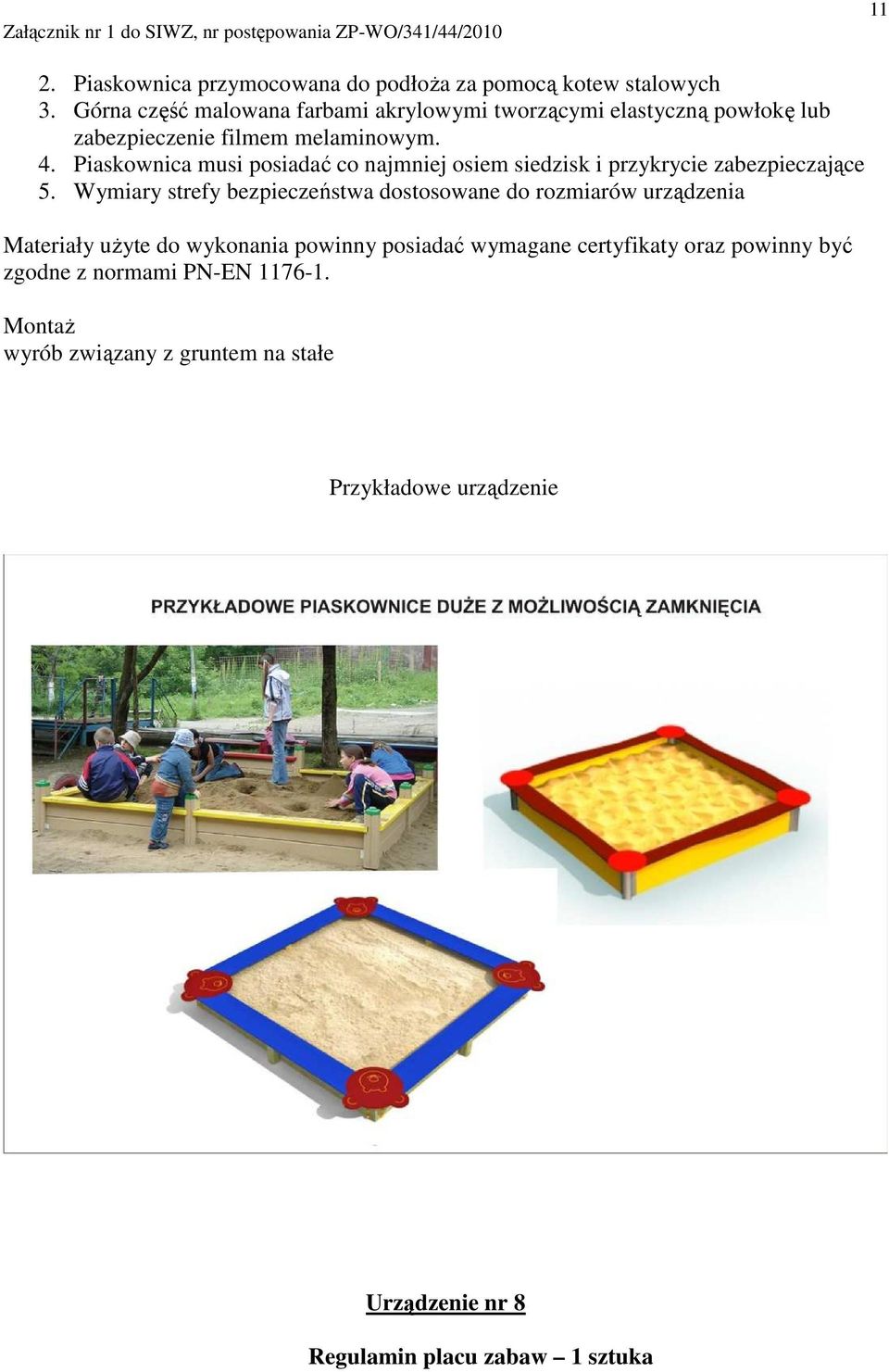

11 11 2. Piaskownica przymocowana do podłoŝa za pomocą kotew stalowych 3. Górna część malowana farbami akrylowymi tworzącymi elastyczną powłokę lub zabezpieczenie filmem melaminowym. 4. Piaskownica musi posiadać co najmniej osiem siedzisk i przykrycie zabezpieczające 5. Wymiary strefy bezpieczeństwa dostosowane do rozmiarów urządzenia wyrób związany z gruntem na stałe Przykładowe urządzenie Urządzenie nr 8 Regulamin placu zabaw 1 sztuka

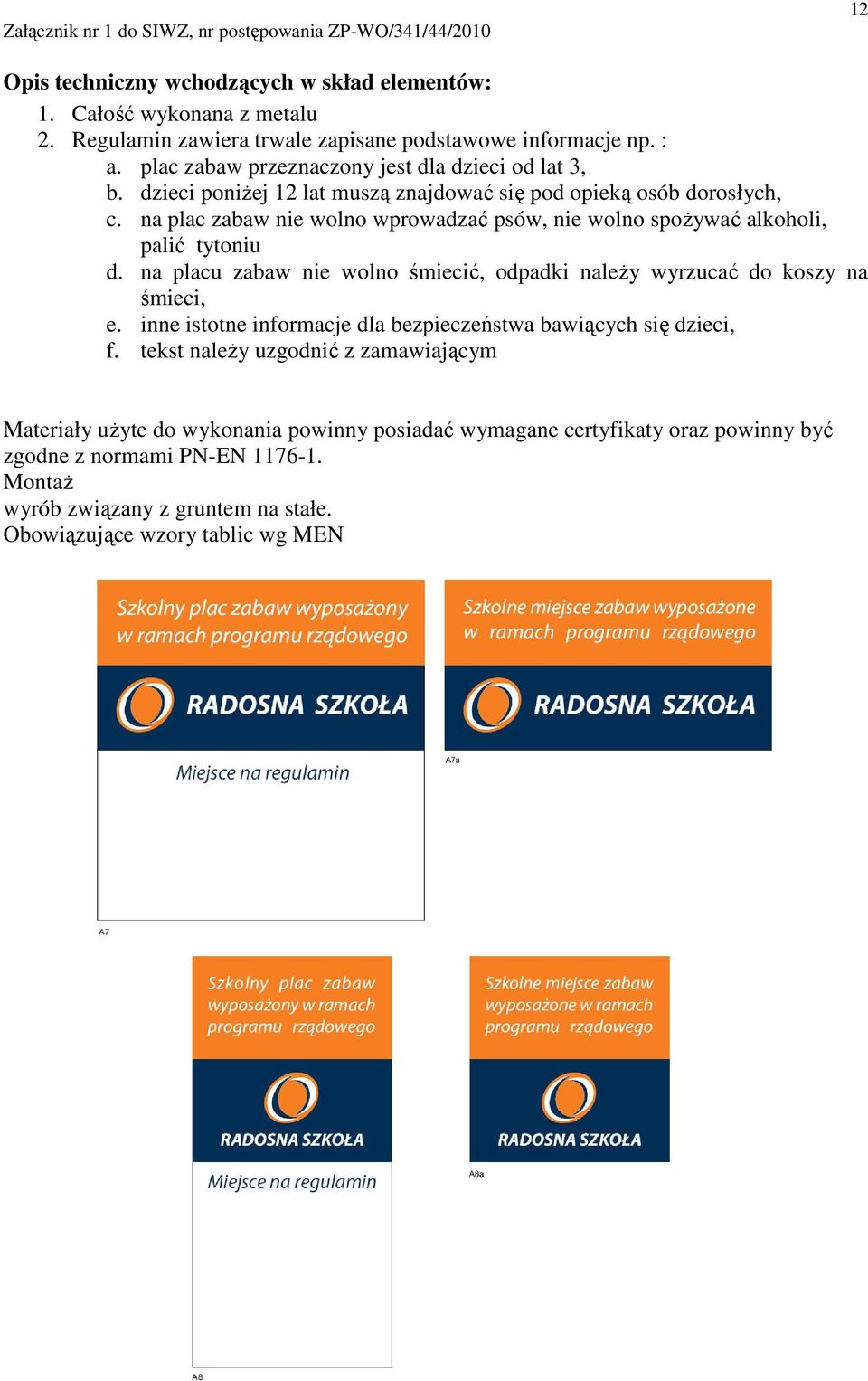

12 12 1. Całość wykonana z metalu 2. Regulamin zawiera trwale zapisane podstawowe informacje np. : a. plac zabaw przeznaczony jest dla dzieci od lat 3, b. dzieci poniŝej 12 lat muszą znajdować się pod opieką osób dorosłych, c. na plac zabaw nie wolno wprowadzać psów, nie wolno spoŝywać alkoholi, palić tytoniu d. na placu zabaw nie wolno śmiecić, odpadki naleŝy wyrzucać do koszy na śmieci, e. inne istotne informacje dla bezpieczeństwa bawiących się dzieci, f. tekst naleŝy uzgodnić z zamawiającym wyrób związany z gruntem na stałe. Obowiązujące wzory tablic wg MEN

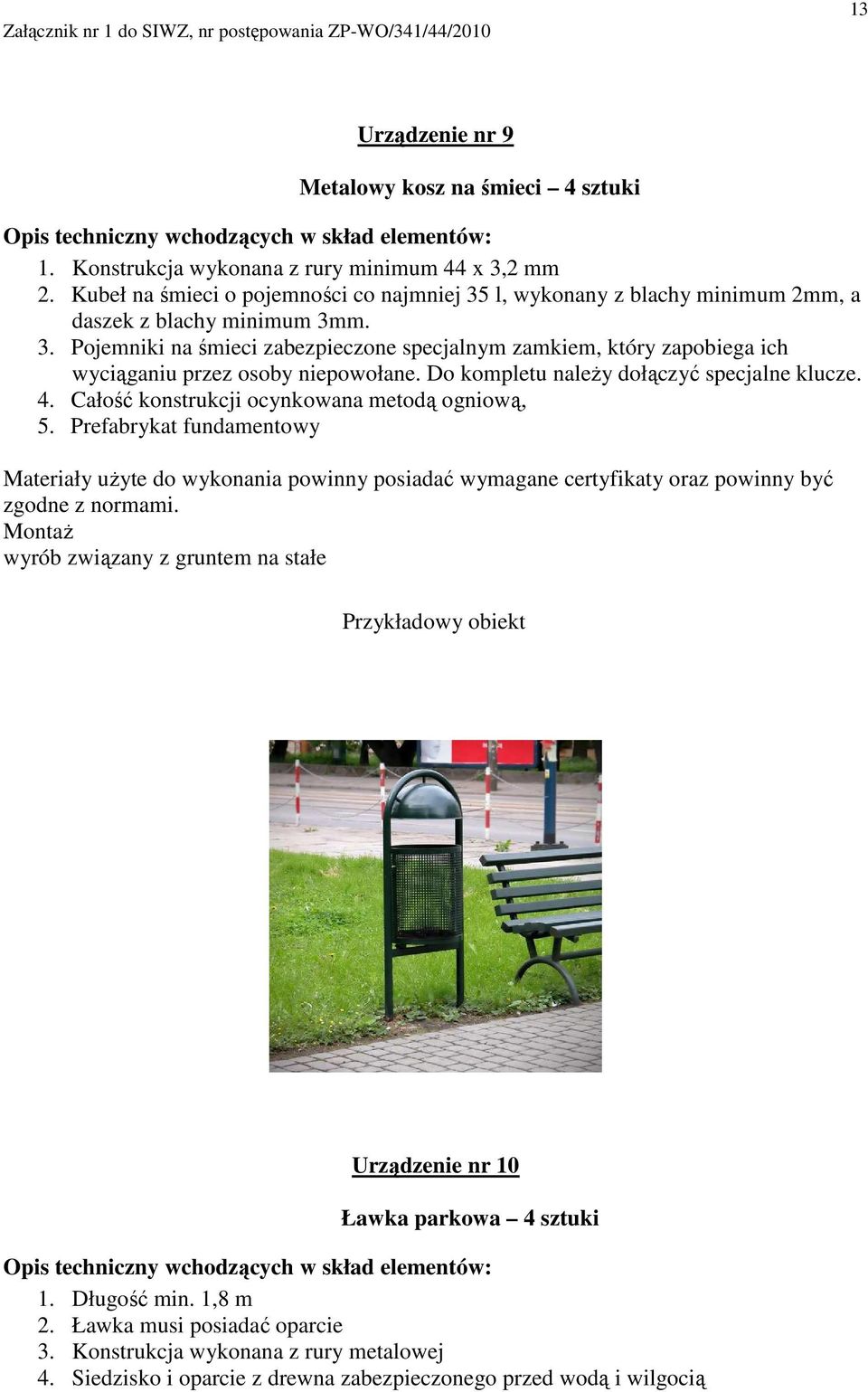

13 13 Urządzenie nr 9 Metalowy kosz na śmieci 4 sztuki 1. Konstrukcja wykonana z rury minimum 44 x 3,2 mm 2. Kubeł na śmieci o pojemności co najmniej 35 l, wykonany z blachy minimum 2mm, a daszek z blachy minimum 3mm. 3. Pojemniki na śmieci zabezpieczone specjalnym zamkiem, który zapobiega ich wyciąganiu przez osoby niepowołane. Do kompletu naleŝy dołączyć specjalne klucze. 4. Całość konstrukcji ocynkowana metodą ogniową, 5. Prefabrykat fundamentowy zgodne z normami. wyrób związany z gruntem na stałe Przykładowy obiekt Urządzenie nr 10 Ławka parkowa 4 sztuki 1. Długość min. 1,8 m 2. Ławka musi posiadać oparcie 3. Konstrukcja wykonana z rury metalowej 4. Siedzisko i oparcie z drewna zabezpieczonego przed wodą i wilgocią

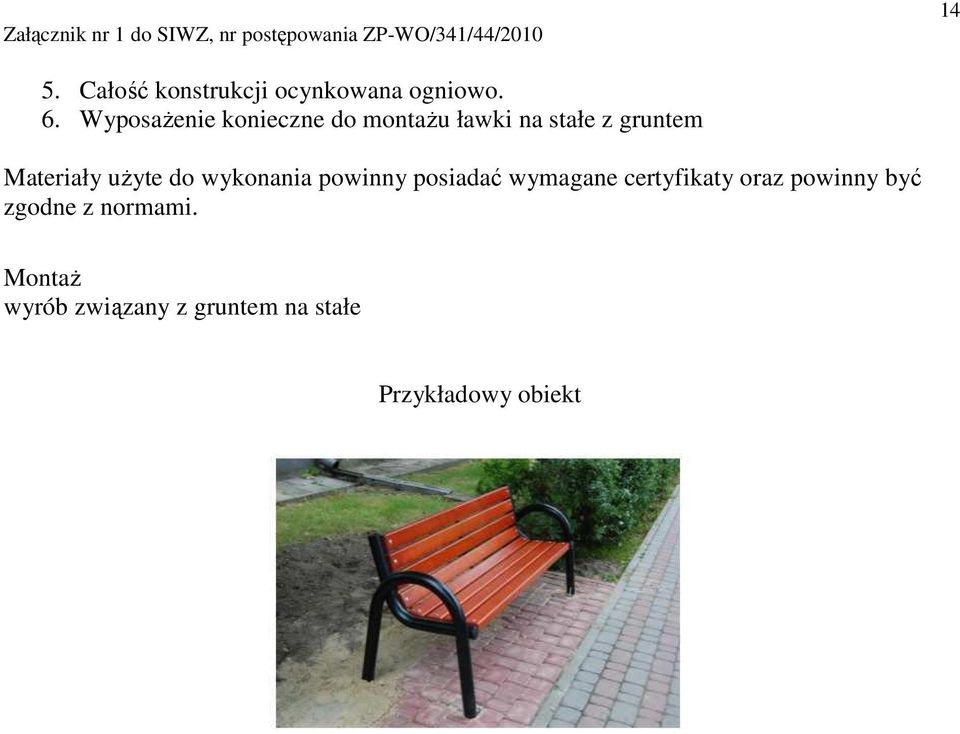

14 14 5. Całość konstrukcji ocynkowana ogniowo. 6. WyposaŜenie konieczne do montaŝu ławki na stałe z gruntem zgodne z normami. wyrób związany z gruntem na stałe Przykładowy obiekt
