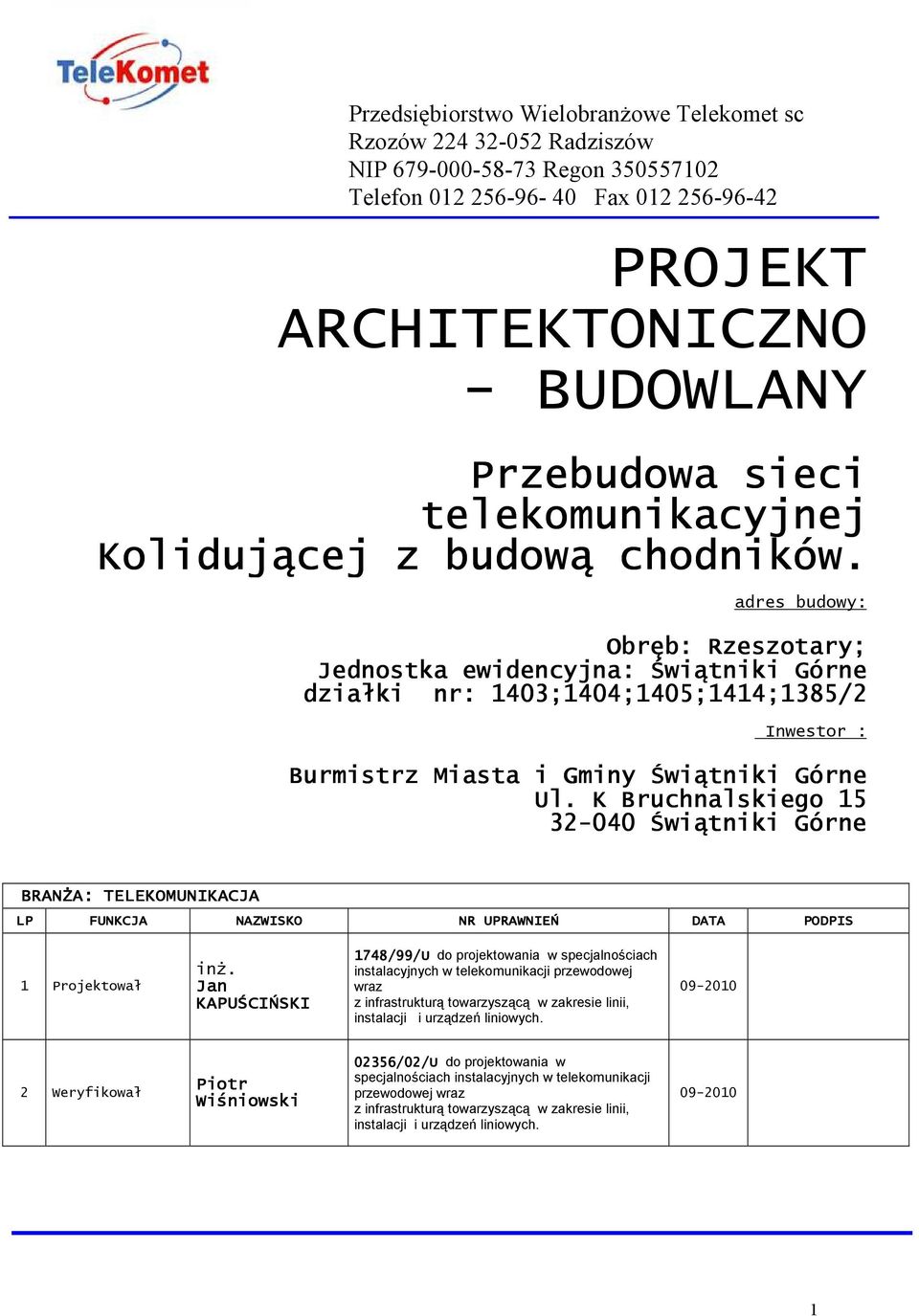

1 Przedsiębiorstwo WielobranŜowe Telekomet sc Rzozów Radziszów NIP Regon Telefon Fax PROJEKT ARCHITEKTONICZNO BUDOWLANY Przebudowa sieci telekomunikacyjnej Kolidującej z budową chodników. adres budowy: Obręb: Rzeszotary; Jednostka ewidencyjna: Świątniki Górne działki nr: 1403;1404;1405;1414;1385/2 Inwestor : Burmistrz Miasta i Gminy Świątniki Górne Ul. K Bruchnalskiego Świątniki Górne BRANśA: TELEKOMUNIKACJA LP FUNKCJA NAZWISKO NR UPRAWNIEŃ DATA PODPIS 1 Projektował inŝ. Jan KAPUŚCIŃSKI 1748/99/U do projektowania w specjalnościach instalacyjnych w telekomunikacji przewodowej wraz z infrastrukturą towarzyszącą w zakresie linii, instalacji i urządzeń liniowych Weryfikował Piotr Wiśniowski 02356/02/U do projektowania w specjalnościach instalacyjnych w telekomunikacji przewodowej wraz z infrastrukturą towarzyszącą w zakresie linii, instalacji i urządzeń liniowych

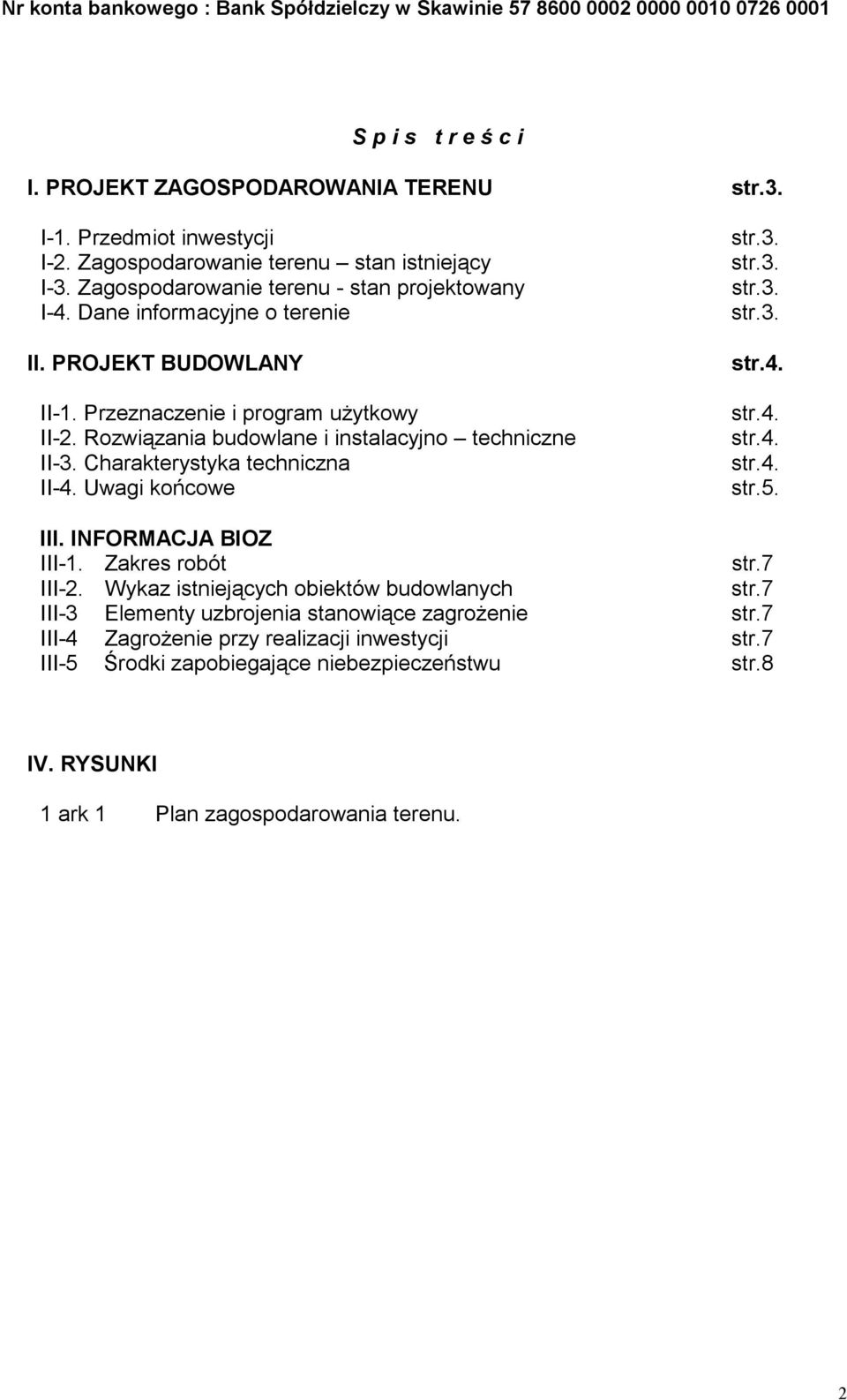

2 Nr konta bankowego : Bank Spółdzielczy w Skawinie S p i s t r e ś c i I. PROJEKT ZAGOSPODAROWANIA TERENU str.3. I1. Przedmiot inwestycji I2. Zagospodarowanie terenu stan istniejący I3. Zagospodarowanie terenu stan projektowany I4. Dane informacyjne o terenie II. PROJEKT BUDOWLANY II1. Przeznaczenie i program uŝytkowy II2. Rozwiązania budowlane i instalacyjno techniczne II3. Charakterystyka techniczna II4. Uwagi końcowe str.3. str.3. str.3. str.3. str.4. str.4. str.4. str.4. str.5. III. INFORMACJA BIOZ III1. Zakres robót str.7 III2. Wykaz istniejących obiektów budowlanych str.7 III3 Elementy uzbrojenia stanowiące zagroŝenie str.7 III4 ZagroŜenie przy realizacji inwestycji str.7 III5 Środki zapobiegające niebezpieczeństwu str.8 IV. RYSUNKI 1 ark 1 Plan zagospodarowania terenu. 2

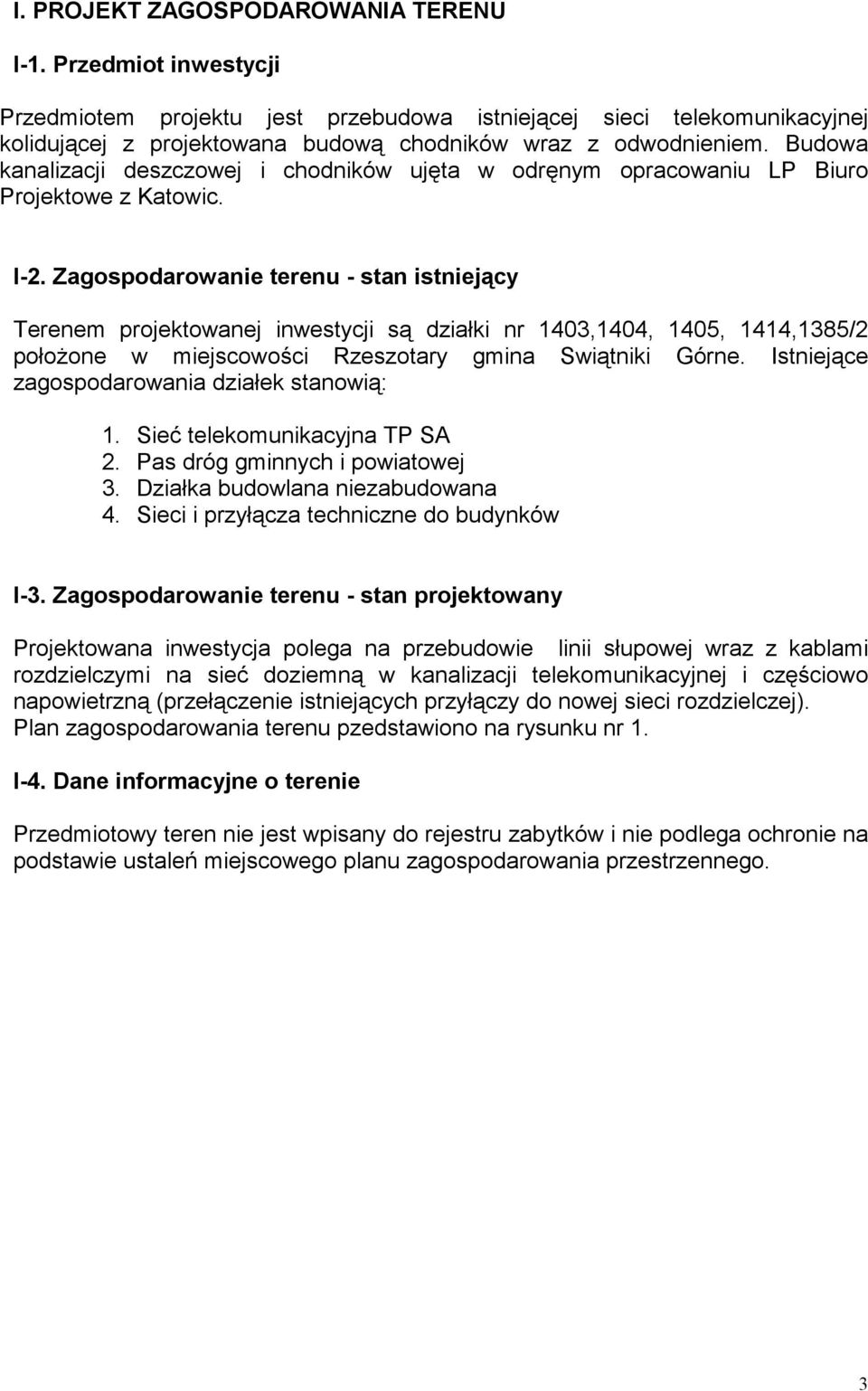

3 I. PROJEKT ZAGOSPODAROWANIA TERENU I1. Przedmiot inwestycji Przedmiotem projektu jest przebudowa istniejącej sieci telekomunikacyjnej kolidującej z projektowana budową chodników wraz z odwodnieniem. Budowa kanalizacji deszczowej i chodników ujęta w odręnym opracowaniu LP Biuro Projektowe z Katowic. I2. Zagospodarowanie terenu stan istniejący Terenem projektowanej inwestycji są działki nr 1403,1404, 1405, 1414,1385/2 połoŝone w miejscowości Rzeszotary gmina Swiątniki Górne. Istniejące zagospodarowania działek stanowią: 1. Sieć telekomunikacyjna TP SA 2. Pas dróg gminnych i powiatowej 3. Działka budowlana niezabudowana 4. Sieci i przyłącza techniczne do budynków I3. Zagospodarowanie terenu stan projektowany Projektowana inwestycja polega na przebudowie linii słupowej wraz z kablami rozdzielczymi na sieć doziemną w kanalizacji telekomunikacyjnej i częściowo napowietrzną (przełączenie istniejących przyłączy do nowej sieci rozdzielczej). Plan zagospodarowania terenu pzedstawiono na rysunku nr 1. I4. Dane informacyjne o terenie Przedmiotowy teren nie jest wpisany do rejestru zabytków i nie podlega ochronie na podstawie ustaleń miejscowego planu zagospodarowania przestrzennego. 3

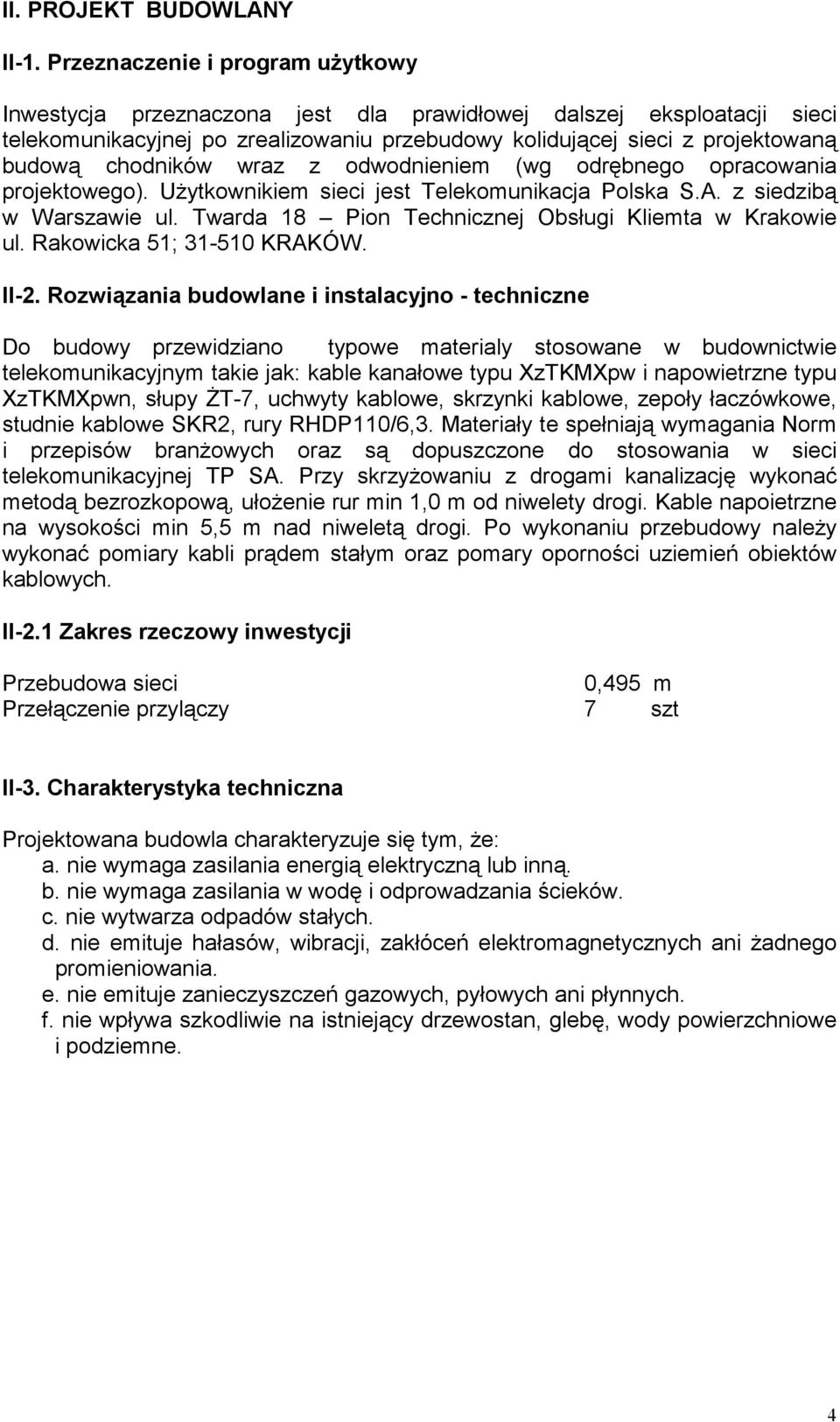

4 II. PROJEKT BUDOWLANY II1. Przeznaczenie i program uŝytkowy Inwestycja przeznaczona jest dla prawidłowej dalszej eksploatacji sieci telekomunikacyjnej po zrealizowaniu przebudowy kolidującej sieci z projektowaną budową chodników wraz z odwodnieniem (wg odrębnego opracowania projektowego). UŜytkownikiem sieci jest Telekomunikacja Polska S.A. z siedzibą w Warszawie ul. Twarda 18 Pion Technicznej Obsługi Kliemta w Krakowie ul. Rakowicka 51; KRAKÓW. II2. Rozwiązania budowlane i instalacyjno techniczne Do budowy przewidziano typowe materialy stosowane w budownictwie telekomunikacyjnym takie jak: kable kanałowe typu XzTKMXpw i napowietrzne typu XzTKMXpwn, słupy śt7, uchwyty kablowe, skrzynki kablowe, zepoły łaczówkowe, studnie kablowe SKR2, rury RHDP110/6,3. Materiały te spełniają wymagania Norm i przepisów branŝowych oraz są dopuszczone do stosowania w sieci telekomunikacyjnej TP SA. Przy skrzyŝowaniu z drogami kanalizację wykonać metodą bezrozkopową, ułoŝenie rur min 1,0 m od niwelety drogi. Kable napoietrzne na wysokości min 5,5 m nad niweletą drogi. Po wykonaniu przebudowy naleŝy wykonać pomiary kabli prądem stałym oraz pomary oporności uziemień obiektów kablowych. II2.1 Zakres rzeczowy inwestycji Przebudowa sieci 0,495 m Przełączenie przylączy 7 szt II3. Charakterystyka techniczna Projektowana budowla charakteryzuje się tym, Ŝe: a. nie wymaga zasilania energią elektryczną lub inną. b. nie wymaga zasilania w wodę i odprowadzania ścieków. c. nie wytwarza odpadów stałych. d. nie emituje hałasów, wibracji, zakłóceń elektromagnetycznych ani Ŝadnego promieniowania. e. nie emituje zanieczyszczeń gazowych, pyłowych ani płynnych. f. nie wpływa szkodliwie na istniejący drzewostan, glebę, wody powierzchniowe i podziemne. 4

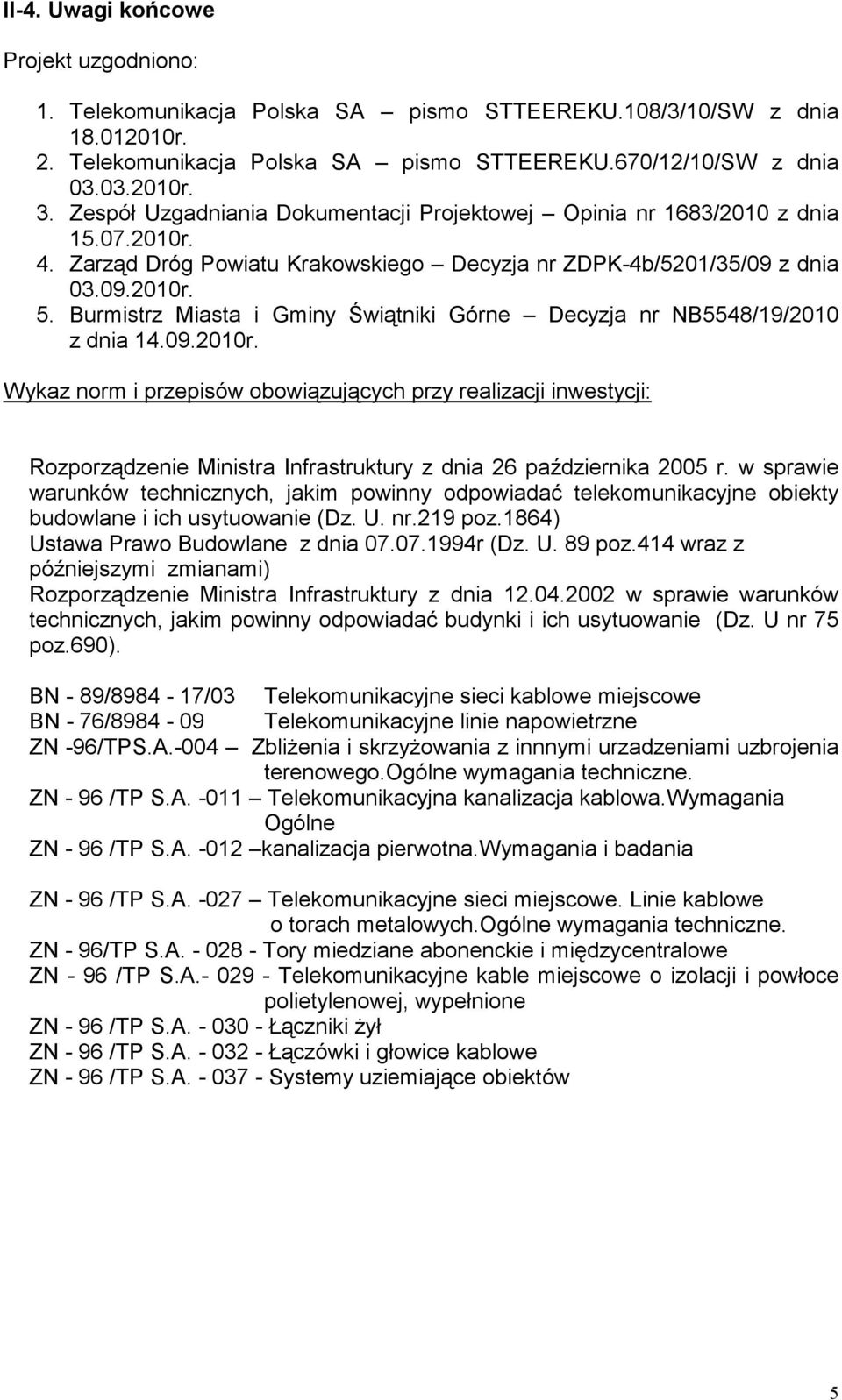

5 II4. Uwagi końcowe Projekt uzgodniono: 1. Telekomunikacja Polska SA pismo STTEEREKU.108/3/10/SW z dnia r. 2. Telekomunikacja Polska SA pismo STTEEREKU.670/12/10/SW z dnia r. 3. Zespół Uzgadniania Dokumentacji Projektowej Opinia nr 1683/2010 z dnia r. 4. Zarząd Dróg Powiatu Krakowskiego Decyzja nr ZDPK4b/5201/35/09 z dnia r. 5. Burmistrz Miasta i Gminy Świątniki Górne Decyzja nr NB5548/19/2010 z dnia r. Wykaz norm i przepisów obowiązujących przy realizacji inwestycji: Rozporządzenie Ministra Infrastruktury z dnia 26 października 2005 r. w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie (Dz. U. nr.219 poz.1864) Ustawa Prawo Budowlane z dnia r (Dz. U. 89 poz.414 wraz z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U nr 75 poz.690). BN 89/ /03 Telekomunikacyjne sieci kablowe miejscowe BN 76/ Telekomunikacyjne linie napowietrzne ZN 96/TPS.A.004 ZbliŜenia i skrzyŝowania z innnymi urzadzeniami uzbrojenia terenowego.ogólne wymagania techniczne. ZN 96 /TP S.A. 011 Telekomunikacyjna kanalizacja kablowa.wymagania Ogólne ZN 96 /TP S.A. 012 kanalizacja pierwotna.wymagania i badania ZN 96 /TP S.A. 027 Telekomunikacyjne sieci miejscowe. Linie kablowe o torach metalowych.ogólne wymagania techniczne. ZN 96/TP S.A. 028 Tory miedziane abonenckie i międzycentralowe ZN 96 /TP S.A. 029 Telekomunikacyjne kable miejscowe o izolacji i powłoce polietylenowej, wypełnione ZN 96 /TP S.A. 030 Łączniki Ŝył ZN 96 /TP S.A. 032 Łączówki i głowice kablowe ZN 96 /TP S.A. 037 Systemy uziemiające obiektów 5

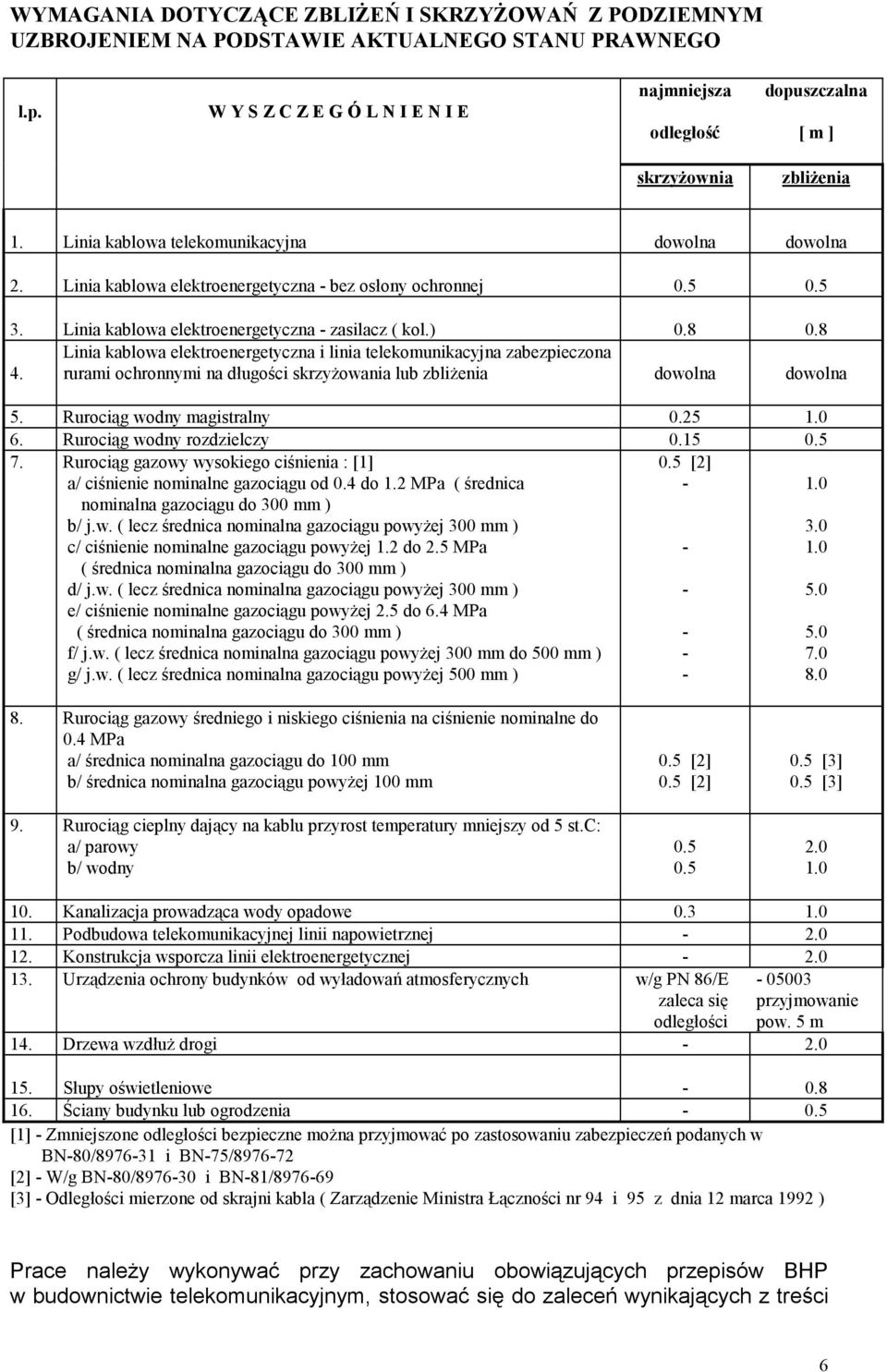

6 WYMAGANIA DOTYCZĄCE ZBLIśEŃ I SKRZYśOWAŃ Z PODZIEMNYM UZBROJENIEM NA PODSTAWIE AKTUALNEGO STANU PRAWNEGO l.p. W Y S Z C Z E G Ó L N I E N I E najmniejsza odległość dopuszczalna [ m ] skrzyŝownia zbliŝenia 1. Linia kablowa telekomunikacyjna dowolna dowolna 2. Linia kablowa elektroenergetyczna bez osłony ochronnej Linia kablowa elektroenergetyczna zasilacz ( kol.) Linia kablowa elektroenergetyczna i linia telekomunikacyjna zabezpieczona 4. rurami ochronnymi na długości skrzyŝowania lub zbliŝenia dowolna dowolna 5. Rurociąg wodny magistralny Rurociąg wodny rozdzielczy Rurociąg gazowy wysokiego ciśnienia : [1] a/ ciśnienie nominalne gazociągu od 0.4 do 1.2 MPa ( średnica nominalna gazociągu do 300 mm ) b/ j.w. ( lecz średnica nominalna gazociągu powyŝej 300 mm ) c/ ciśnienie nominalne gazociągu powyŝej 1.2 do 2.5 MPa ( średnica nominalna gazociągu do 300 mm ) d/ j.w. ( lecz średnica nominalna gazociągu powyŝej 300 mm ) e/ ciśnienie nominalne gazociągu powyŝej 2.5 do 6.4 MPa ( średnica nominalna gazociągu do 300 mm ) f/ j.w. ( lecz średnica nominalna gazociągu powyŝej 300 mm do 500 mm ) g/ j.w. ( lecz średnica nominalna gazociągu powyŝej 500 mm ) 0.5 [2] Rurociąg gazowy średniego i niskiego ciśnienia na ciśnienie nominalne do 0.4 MPa a/ średnica nominalna gazociągu do 100 mm b/ średnica nominalna gazociągu powyŝej 100 mm 9. Rurociąg cieplny dający na kablu przyrost temperatury mniejszy od 5 st.c: a/ parowy b/ wodny 0.5 [2] 0.5 [2] [3] 0.5 [3] Kanalizacja prowadząca wody opadowe Podbudowa telekomunikacyjnej linii napowietrznej Konstrukcja wsporcza linii elektroenergetycznej Urządzenia ochrony budynków od wyładowań atmosferycznych w/g PN 86/E zaleca się odległości przyjmowanie pow. 5 m 14. Drzewa wzdłuŝ drogi Słupy oświetleniowe Ściany budynku lub ogrodzenia 0.5 [1] Zmniejszone odległości bezpieczne moŝna przyjmować po zastosowaniu zabezpieczeń podanych w BN80/ i BN75/ [2] W/g BN80/ i BN81/ [3] Odległości mierzone od skrajni kabla ( Zarządzenie Ministra Łączności nr 94 i 95 z dnia 12 marca 1992 ) Prace naleŝy wykonywać przy zachowaniu obowiązujących przepisów BHP w budownictwie telekomunikacyjnym, stosować się do zaleceń wynikających z treści 6

7 opinii uzgadniających. Prace w pobliŝu istniejącego uzbrojenia terenu wykonywać pod nadzorem UŜytkownika. Podczas prac naleŝy chronić zieleń wysoką i niską. III. INFORMACJA BIOZ III1. Zakres robót W ramach zadania inwestycyjnego naleŝy wykonać przebudowę sieci telekomunikacyjnej napowietrznej kabli rozdzielczych i instalacyjnych na sieć doziemną w kanalizacji kablowej oraz częściowo napowietrzną (przełączenie istniejących przyłączy do budynków mieszkalnych). III2. Wykaz istniejących obiektów budowlanych Na terenie inwestycji znajdują się następujące obiekty budowlane: 1. Drogi gminne i poiatowa 2. Sieć telekomunikacyjna 3. Sieć i przyłącza enn 4. Sieci i przyłącza gazowe 5. Sieci i przyłącza wodociągowe III3. Elementy uzbrojenia stanowiące zagroŝenie Do istnięjących elementów zagospodarowania terenu inwestycji stanowiącyh zagroŝenie dla zdrowia zaliczyć naleŝy: 1. Jezdnia dróg gminnych i powiatowej 2. Linia słupowa sieci telekomunikacyjnej 3. Sieć i przyłącza enn 4. Sieć i przyłącza gazowe III4 ZagroŜenie przy realizacji inwestycji Przy realizacji inwestycji zagroŝeniem dla zdrowia będą 1. MoŜliwość upadku pracowników wykonujących prace montaŝowe z wysokości zagroŝenie przez cały czas pracy na wysokości.\ 2. MoŜliwość wpadnięcia do wykopu wykonaego w związku z budową kanalizacji kablowej i słupów kablowych. 3. MoŜliwość kolizji z uczestnikami ruchu drogowego. 4. MoŜliwość upadku narzędzi i/lub elementów montaŝowych na teren wokół słupów zagroŝenie w strefie wokół słupów dla osób postronnych i pracowników wykonujących montaŝ. 5. MoŜliwość dotknięcia linek sieci enn przy napręŝaniu powieszanych kabli zagroŝenie pracowników wykonujących montaŝ. 6. MoŜliwość uszkodzenia i rozczelnienia sieci i przyłączy gazowych. 7

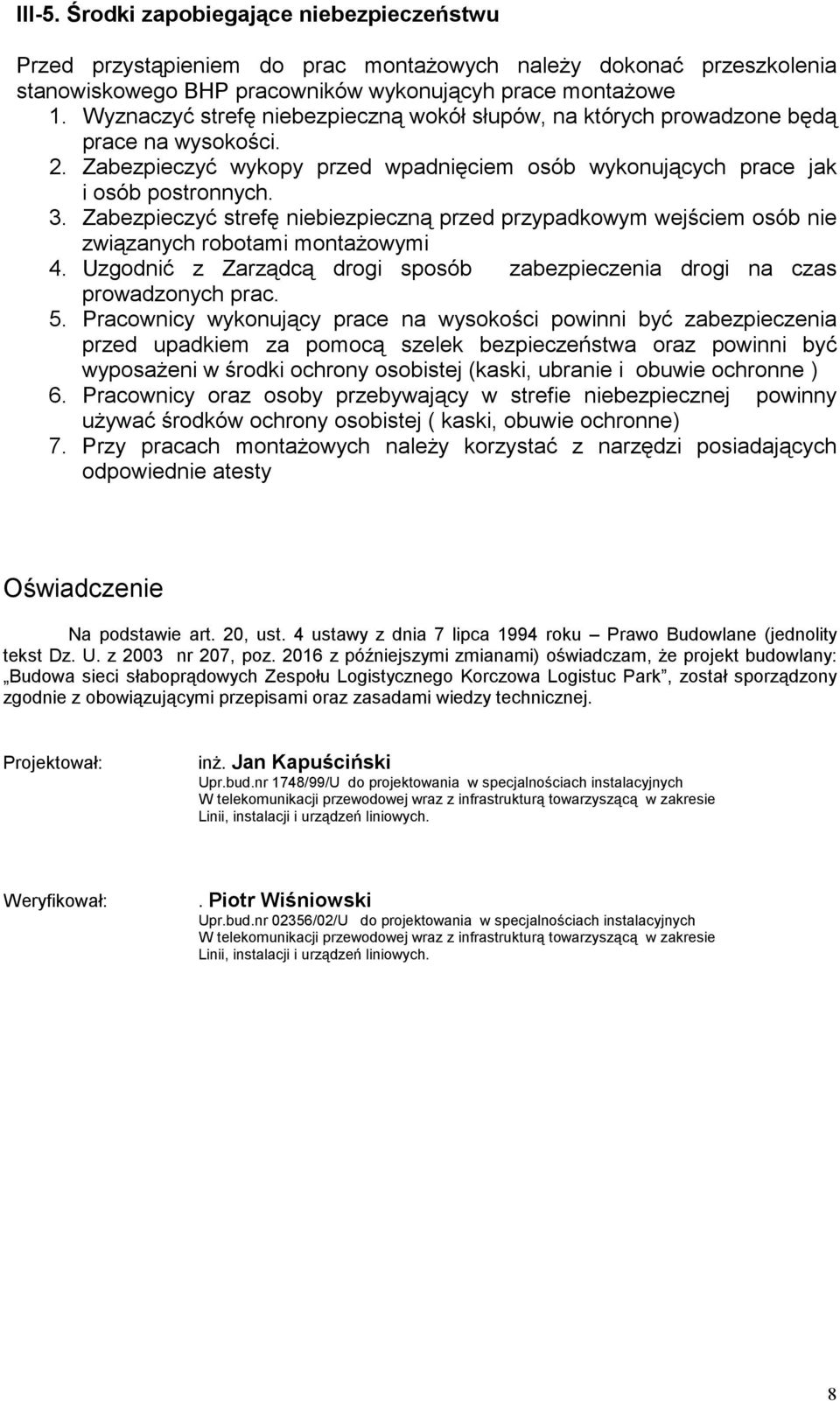

8 III5. Środki zapobiegające niebezpieczeństwu Przed przystąpieniem do prac montaŝowych naleŝy dokonać przeszkolenia stanowiskowego BHP pracowników wykonującyh prace montaŝowe 1. Wyznaczyć strefę niebezpieczną wokół słupów, na których prowadzone będą prace na wysokości. 2. Zabezpieczyć wykopy przed wpadnięciem osób wykonujących prace jak i osób postronnych. 3. Zabezpieczyć strefę niebiezpieczną przed przypadkowym wejściem osób nie związanych robotami montaŝowymi 4. Uzgodnić z Zarządcą drogi sposób zabezpieczenia drogi na czas prowadzonych prac. 5. Pracownicy wykonujący prace na wysokości powinni być zabezpieczenia przed upadkiem za pomocą szelek bezpieczeństwa oraz powinni być wyposaŝeni w środki ochrony osobistej (kaski, ubranie i obuwie ochronne ) 6. Pracownicy oraz osoby przebywający w strefie niebezpiecznej powinny uŝywać środków ochrony osobistej ( kaski, obuwie ochronne) 7. Przy pracach montaŝowych naleŝy korzystać z narzędzi posiadających odpowiednie atesty Oświadczenie Na podstawie art. 20, ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane (jednolity tekst Dz. U. z 2003 nr 207, poz z późniejszymi zmianami) oświadczam, Ŝe projekt budowlany: Budowa sieci słaboprądowych Zespołu Logistycznego Korczowa Logistuc Park, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektował: inŝ. Jan Kapuściński Upr.bud.nr 1748/99/U do projektowania w specjalnościach instalacyjnych W telekomunikacji przewodowej wraz z infrastrukturą towarzyszącą w zakresie Linii, instalacji i urządzeń liniowych. Weryfikował:. Piotr Wiśniowski Upr.bud.nr 02356/02/U do projektowania w specjalnościach instalacyjnych W telekomunikacji przewodowej wraz z infrastrukturą towarzyszącą w zakresie Linii, instalacji i urządzeń liniowych. 8
