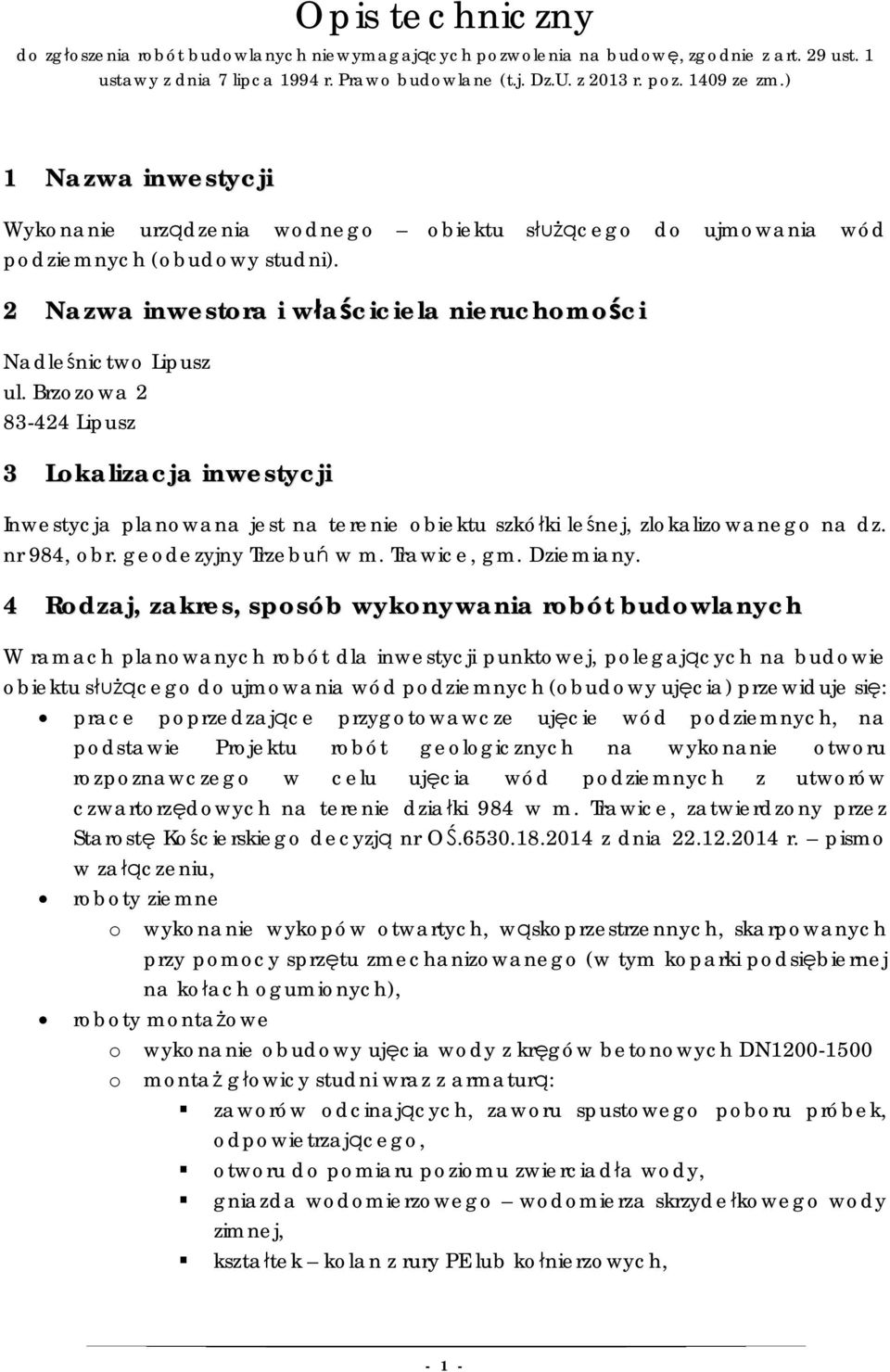

1 Opis techniczny do zgłoszenia robót budowlanych niewymagających pozwolenia na budowę, zgodnie z art. 29 ust. 1 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (t.j. Dz.U. z 2013 r. poz ze zm.) 1 Nazwa inwestycji Wykonanie urządzenia wodnego obiektu służącego do ujmowania wód podziemnych (obudowy studni). 2 Nazwa inwestora i właściciela nieruchomości Nadleśnictwo Lipusz ul. Brzozowa Lipusz 3 Lokalizacja inwestycji Inwestycja planowana jest na terenie obiektu szkółki leśnej, zlokalizowanego na dz. nr 984, obr. geodezyjny Trzebuń w m. Trawice, gm. Dziemiany. 4 Rodzaj, zakres, sposób wykonywania robót budowlanych W ramach planowanych robót dla inwestycji punktowej, polegających na budowie obiektu służącego do ujmowania wód podziemnych (obudowy ujęcia) przewiduje się: prace poprzedzające przygotowawcze ujęcie wód podziemnych, na podstawie Projektu robót geologicznych na wykonanie otworu rozpoznawczego w celu ujęcia wód podziemnych z utworów czwartorzędowych na terenie działki 984 w m. Trawice, zatwierdzony przez Starostę Kościerskiego decyzją nr OŚ z dnia r. pismo w załączeniu, roboty ziemne o wykonanie wykopów otwartych, wąskoprzestrzennych, skarpowanych przy pomocy sprzętu zmechanizowanego (w tym koparki podsiębiernej na kołach ogumionych), roboty montażowe o wykonanie obudowy ujęcia wody z kręgów betonowych DN o montaż głowicy studni wraz z armaturą: zaworów odcinających, zaworu spustowego poboru próbek, odpowietrzającego, otworu do pomiaru poziomu zwierciadła wody, gniazda wodomierzowego wodomierza skrzydełkowego wody zimnej, kształtek kolan z rury PE lub kołnierzowych, - 1 -

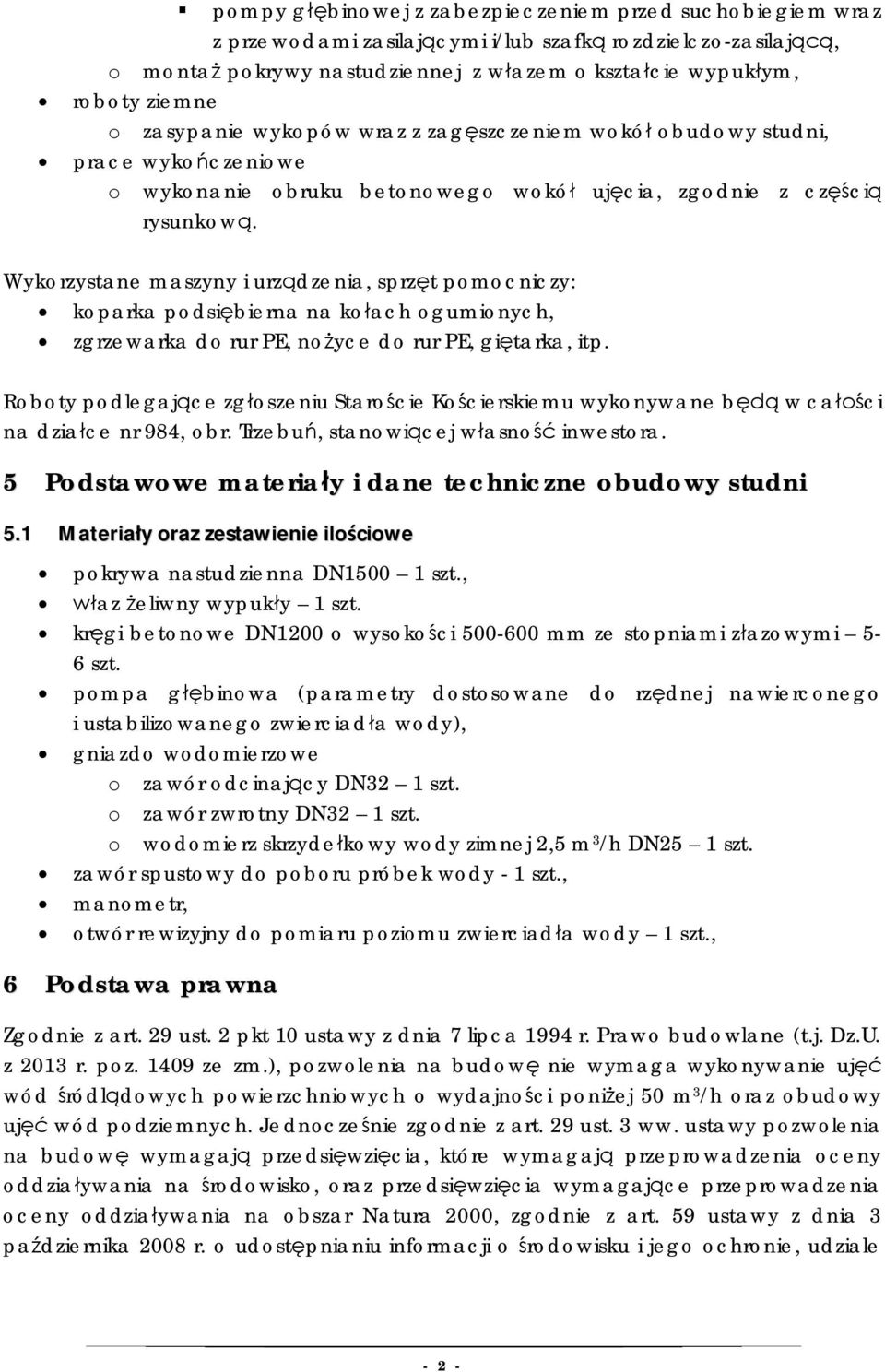

2 pompy głębinowej z zabezpieczeniem przed suchobiegiem wraz z przewodami zasilającymi i/lub szafką rozdzielczo-zasilającą, o montaż pokrywy nastudziennej z włazem o kształcie wypukłym, roboty ziemne o zasypanie wykopów wraz z zagęszczeniem wokół obudowy studni, prace wykończeniowe o wykonanie obruku betonowego wokół ujęcia, zgodnie z częścią rysunkową. Wykorzystane maszyny i urządzenia, sprzęt pomocniczy: koparka podsiębierna na kołach ogumionych, zgrzewarka do rur PE, nożyce do rur PE, giętarka, itp. Roboty podlegające zgłoszeniu Staroście Kościerskiemu wykonywane będą w całości na działce nr 984, obr. Trzebuń, stanowiącej własność inwestora. 5 Podstawowe materiały i dane techniczne obudowy studni 5.1 Materiały oraz zestawienie ilościowe pokrywa nastudzienna DN szt., właz żeliwny wypukły 1 szt. kręgi betonowe DN1200 o wysokości mm ze stopniami złazowymi 5-6 szt. pompa głębinowa (parametry dostosowane do rzędnej nawierconego i ustabilizowanego zwierciadła wody), gniazdo wodomierzowe o zawór odcinający DN32 1 szt. o zawór zwrotny DN32 1 szt. o wodomierz skrzydełkowy wody zimnej 2,5 m 3 /h DN25 1 szt. zawór spustowy do poboru próbek wody - 1 szt., manometr, otwór rewizyjny do pomiaru poziomu zwierciadła wody 1 szt., 6 Podstawa prawna Zgodnie z art. 29 ust. 2 pkt 10 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (t.j. Dz.U. z 2013 r. poz ze zm.), pozwolenia na budowę nie wymaga wykonywanie ujęć wód śródlądowych powierzchniowych o wydajności poniżej 50 m 3 /h oraz obudowy ujęć wód podziemnych. Jednocześnie zgodnie z art. 29 ust. 3 ww. ustawy pozwolenia na budowę wymagają przedsięwzięcia, które wymagają przeprowadzenia oceny oddziaływania na środowisko, oraz przedsięwzięcia wymagające przeprowadzenia oceny oddziaływania na obszar Natura 2000, zgodnie z art. 59 ustawy z dnia 3 października 2008 r. o udostępnianiu informacji o środowisku i jego ochronie, udziale - 2 -

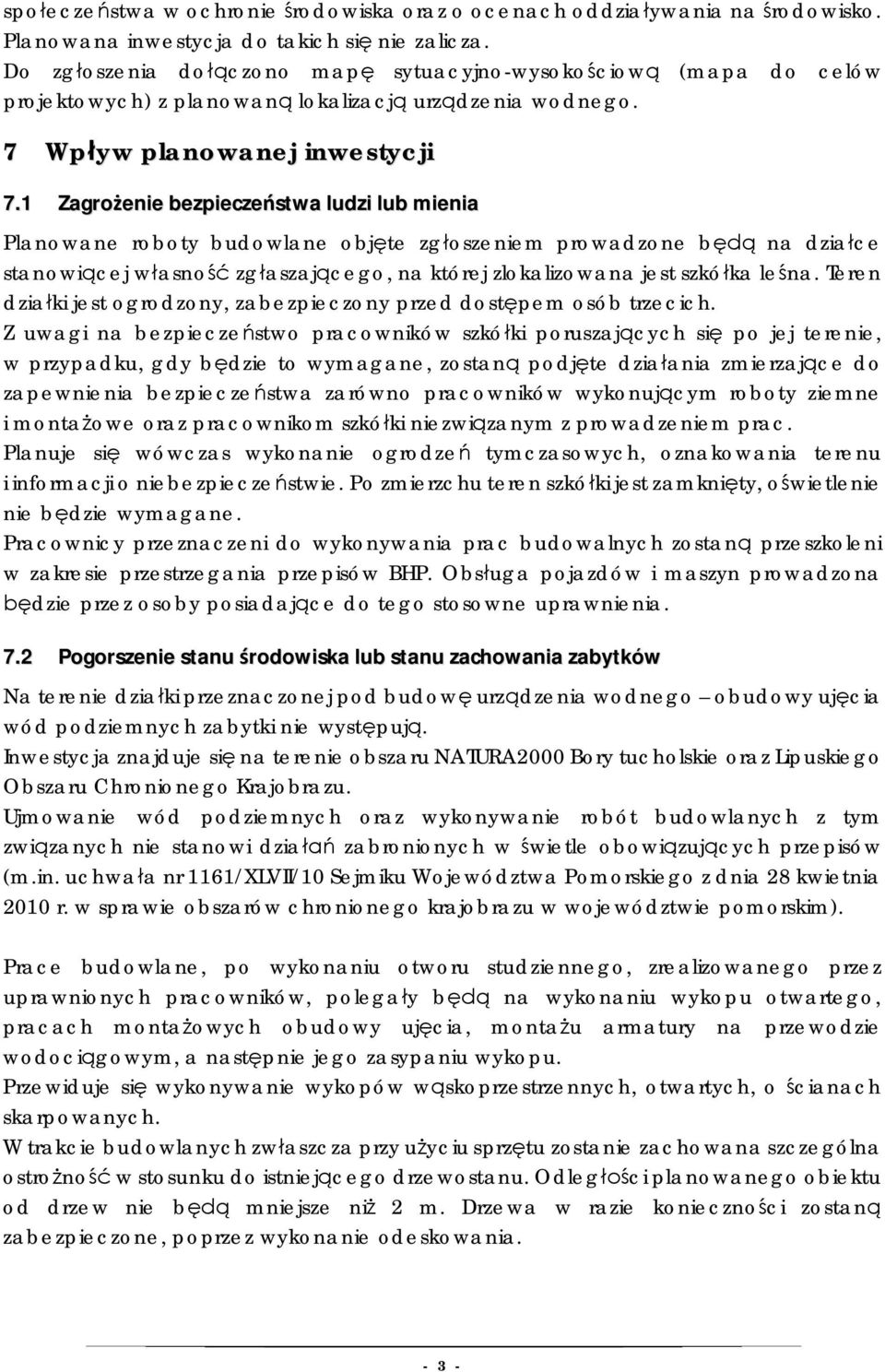

3 społeczeństwa w ochronie środowiska oraz o ocenach oddziaływania na środowisko. Planowana inwestycja do takich się nie zalicza. Do zgłoszenia dołączono mapę sytuacyjno-wysokościową (mapa do celów projektowych) z planowaną lokalizacją urządzenia wodnego. 7 Wpływ planowanej inwestycji 7.1 Zagrożenie bezpieczeństwa ludzi lub mienia Planowane roboty budowlane objęte zgłoszeniem prowadzone będą na działce stanowiącej własność zgłaszającego, na której zlokalizowana jest szkółka leśna. Teren działki jest ogrodzony, zabezpieczony przed dostępem osób trzecich. Z uwagi na bezpieczeństwo pracowników szkółki poruszających się po jej terenie, w przypadku, gdy będzie to wymagane, zostaną podjęte działania zmierzające do zapewnienia bezpieczeństwa zarówno pracowników wykonującym roboty ziemne i montażowe oraz pracownikom szkółki niezwiązanym z prowadzeniem prac. Planuje się wówczas wykonanie ogrodzeń tymczasowych, oznakowania terenu i informacji o niebezpieczeństwie. Po zmierzchu teren szkółki jest zamknięty, oświetlenie nie będzie wymagane. Pracownicy przeznaczeni do wykonywania prac budowalnych zostaną przeszkoleni w zakresie przestrzegania przepisów BHP. Obsługa pojazdów i maszyn prowadzona będzie przez osoby posiadające do tego stosowne uprawnienia. 7.2 Pogorszenie stanu środowiska lub stanu zachowania zabytków Na terenie działki przeznaczonej pod budowę urządzenia wodnego obudowy ujęcia wód podziemnych zabytki nie występują. Inwestycja znajduje się na terenie obszaru NATURA2000 Bory tucholskie oraz Lipuskiego Obszaru Chronionego Krajobrazu. Ujmowanie wód podziemnych oraz wykonywanie robót budowlanych z tym związanych nie stanowi działań zabronionych w świetle obowiązujących przepisów (m.in. uchwała nr 1161/XLVII/10 Sejmiku Województwa Pomorskiego z dnia 28 kwietnia 2010 r. w sprawie obszarów chronionego krajobrazu w województwie pomorskim). Prace budowlane, po wykonaniu otworu studziennego, zrealizowanego przez uprawnionych pracowników, polegały będą na wykonaniu wykopu otwartego, pracach montażowych obudowy ujęcia, montażu armatury na przewodzie wodociągowym, a następnie jego zasypaniu wykopu. Przewiduje się wykonywanie wykopów wąskoprzestrzennych, otwartych, o ścianach skarpowanych. W trakcie budowlanych zwłaszcza przy użyciu sprzętu zostanie zachowana szczególna ostrożność w stosunku do istniejącego drzewostanu. Odległości planowanego obiektu od drzew nie będą mniejsze niż 2 m. Drzewa w razie konieczności zostaną zabezpieczone, poprzez wykonanie odeskowania

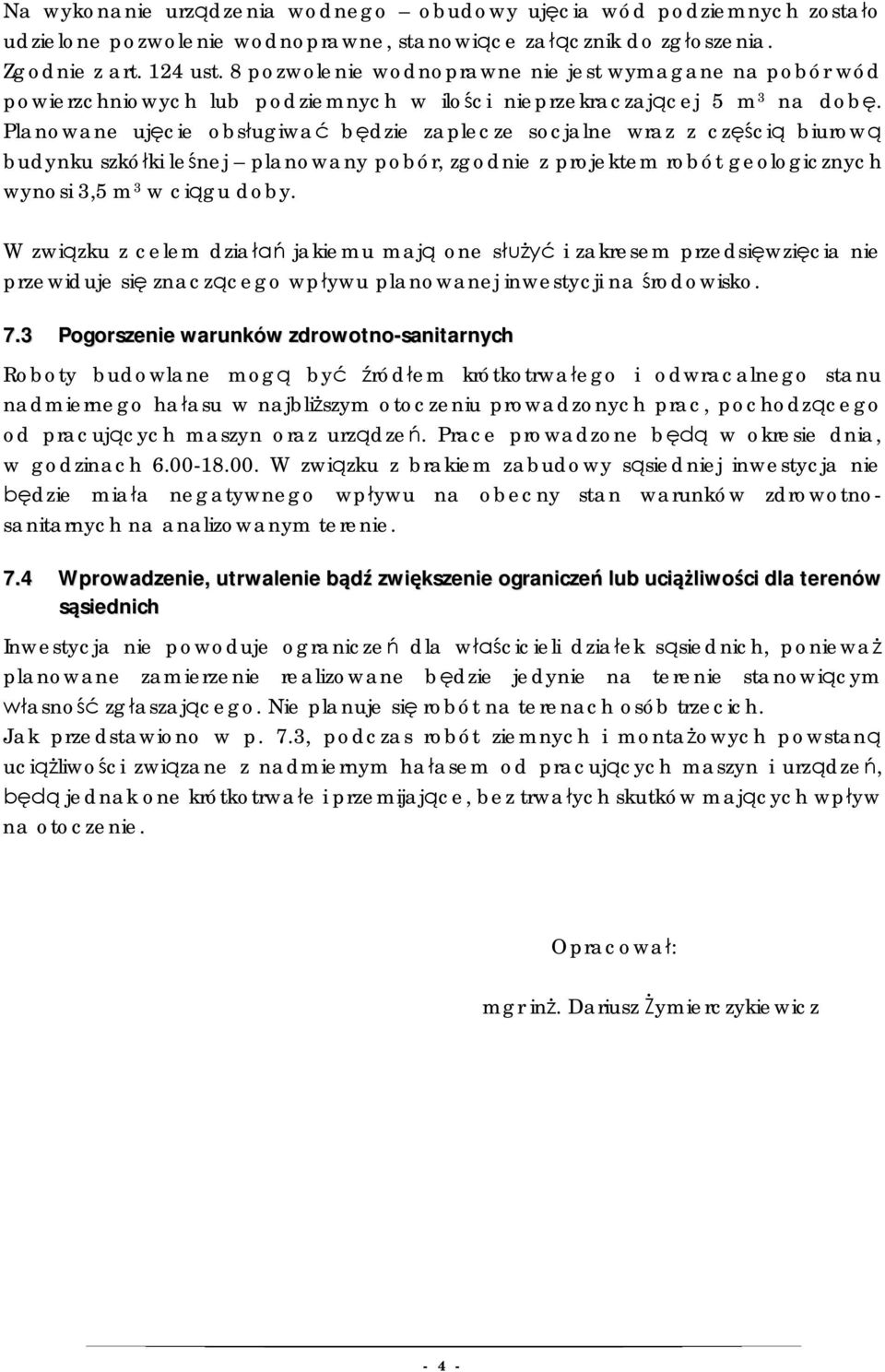

4 Na wykonanie urządzenia wodnego obudowy ujęcia wód podziemnych zostało udzielone pozwolenie wodnoprawne, stanowiące załącznik do zgłoszenia. Zgodnie z art. 124 ust. 8 pozwolenie wodnoprawne nie jest wymagane na pobór wód powierzchniowych lub podziemnych w ilości nieprzekraczającej 5 m 3 na dobę. Planowane ujęcie obsługiwać będzie zaplecze socjalne wraz z częścią biurową budynku szkółki leśnej planowany pobór, zgodnie z projektem robót geologicznych wynosi 3,5 m 3 w ciągu doby. W związku z celem działań jakiemu mają one służyć i zakresem przedsięwzięcia nie przewiduje się znaczącego wpływu planowanej inwestycji na środowisko. 7.3 Pogorszenie warunków zdrowotno-sanitarnych Roboty budowlane mogą być źródłem krótkotrwałego i odwracalnego stanu nadmiernego hałasu w najbliższym otoczeniu prowadzonych prac, pochodzącego od pracujących maszyn oraz urządzeń. Prace prowadzone będą w okresie dnia, w godzinach W związku z brakiem zabudowy sąsiedniej inwestycja nie będzie miała negatywnego wpływu na obecny stan warunków zdrowotnosanitarnych na analizowanym terenie. 7.4 Wprowadzenie, utrwalenie bądź zwiększenie ograniczeń lub uciążliwości dla terenów sąsiednich Inwestycja nie powoduje ograniczeń dla właścicieli działek sąsiednich, ponieważ planowane zamierzenie realizowane będzie jedynie na terenie stanowiącym własność zgłaszającego. Nie planuje się robót na terenach osób trzecich. Jak przedstawiono w p. 7.3, podczas robót ziemnych i montażowych powstaną uciążliwości związane z nadmiernym hałasem od pracujących maszyn i urządzeń, będą jednak one krótkotrwałe i przemijające, bez trwałych skutków mających wpływ na otoczenie. Opracował: mgr inż. Dariusz Żymierczykiewicz - 4 -

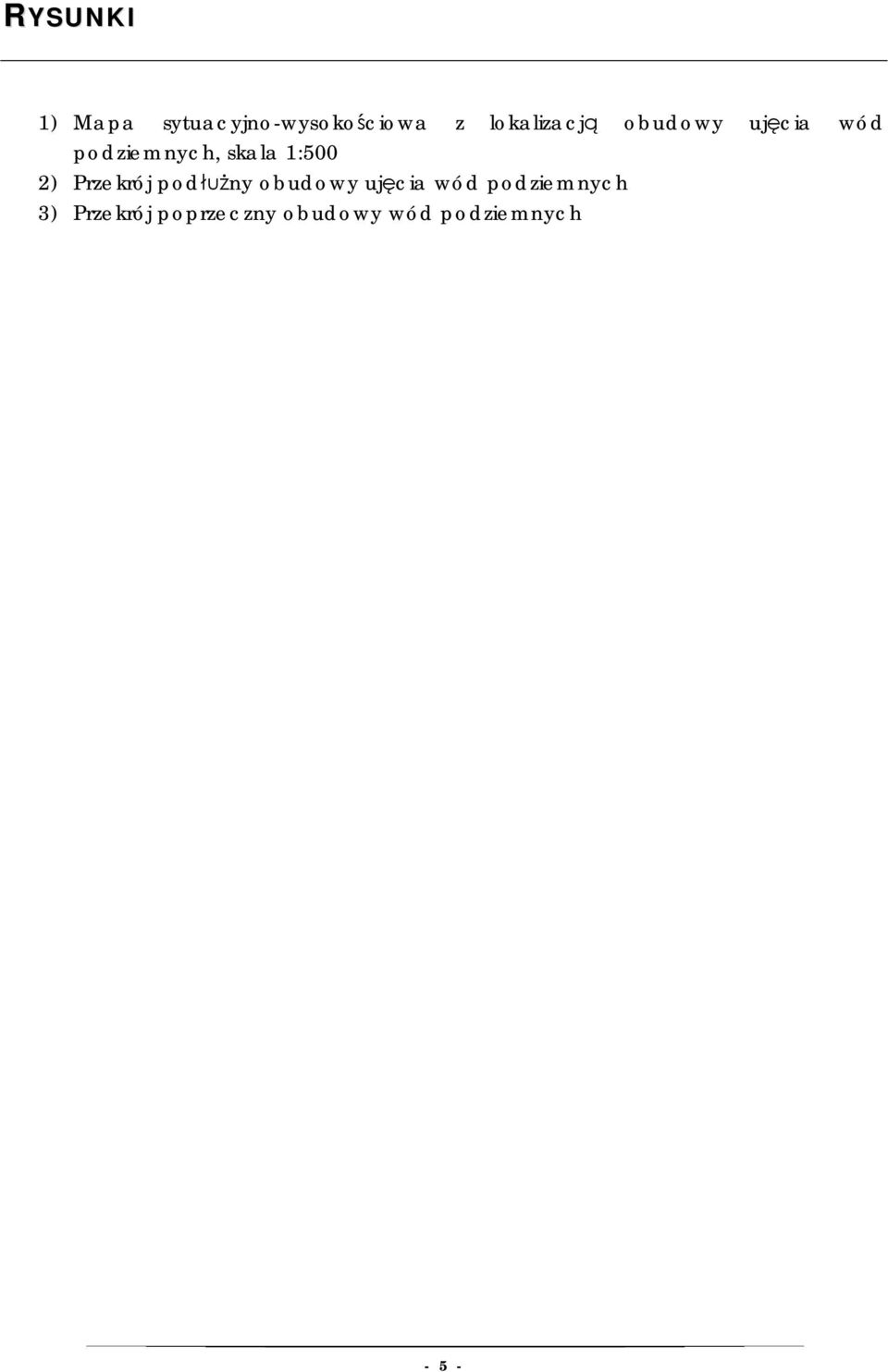

5 RYSUNKI 1) Mapa sytuacyjno-wysokościowa z lokalizacją obudowy ujęcia wód podziemnych, skala 1:500 2) Przekrój podłużny obudowy ujęcia wód podziemnych 3) Przekrój poprzeczny obudowy wód podziemnych - 5 -

6

7 1500 Ujęcie wody - Trawice Przekrój podłużny A-A B B M OZNACZENIA: 1. kolano z PE lub stalowe 2. wodomierz skrzydełkowy wody zimnej DN25 max. 4 m3/h 3. zawór zwrotny DN32 4. zasuwa wodociągowa DN32 5. manometr 6. zawór poboru próbek wody surowej 7. kominek wentylacyjny z zabezpieczeniem siatką ochronną 8. drabinka złazowa 9. pompa głebinowa 10. skrzynka sterownicza elektryczna 11. głowica studzienna 12. obruk betonowy szczelny RYSUNEK 2

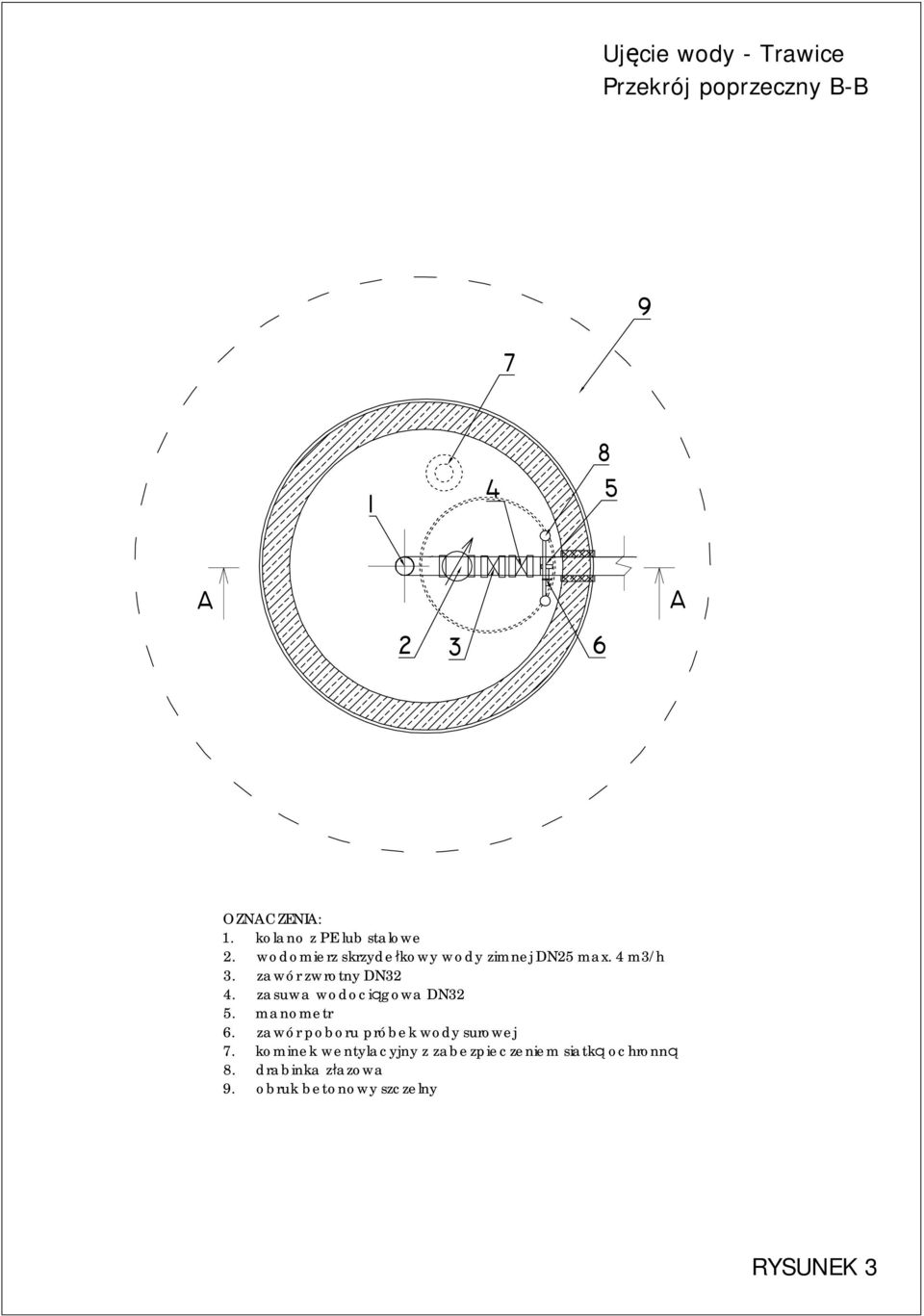

8 Ujęcie wody - Trawice Przekrój poprzeczny B-B A A OZNACZENIA: 1. kolano z PE lub stalowe 2. wodomierz skrzydełkowy wody zimnej DN25 max. 4 m3/h 3. zawór zwrotny DN32 4. zasuwa wodociągowa DN32 5. manometr 6. zawór poboru próbek wody surowej 7. kominek wentylacyjny z zabezpieczeniem siatką ochronną 8. drabinka złazowa 9. obruk betonowy szczelny RYSUNEK 3
