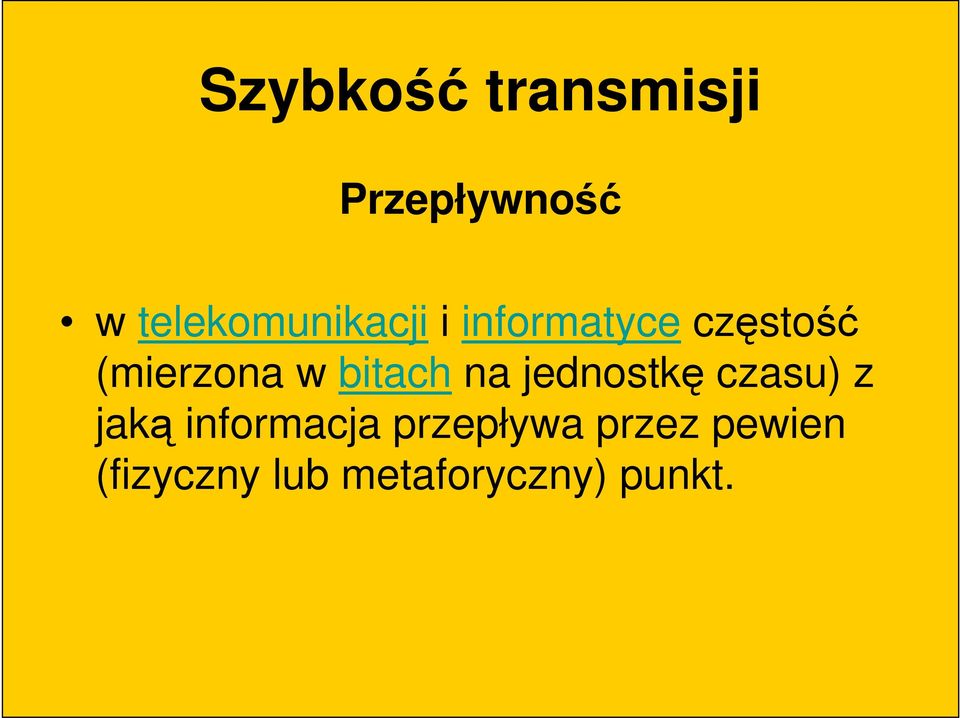

1 Szybkość transmisji Przepływność w telekomunikacji i informatyce częstość (mierzona w bitach na jednostkę czasu) z jaką informacja przepływa przez pewien (fizyczny lub metaforyczny) punkt.

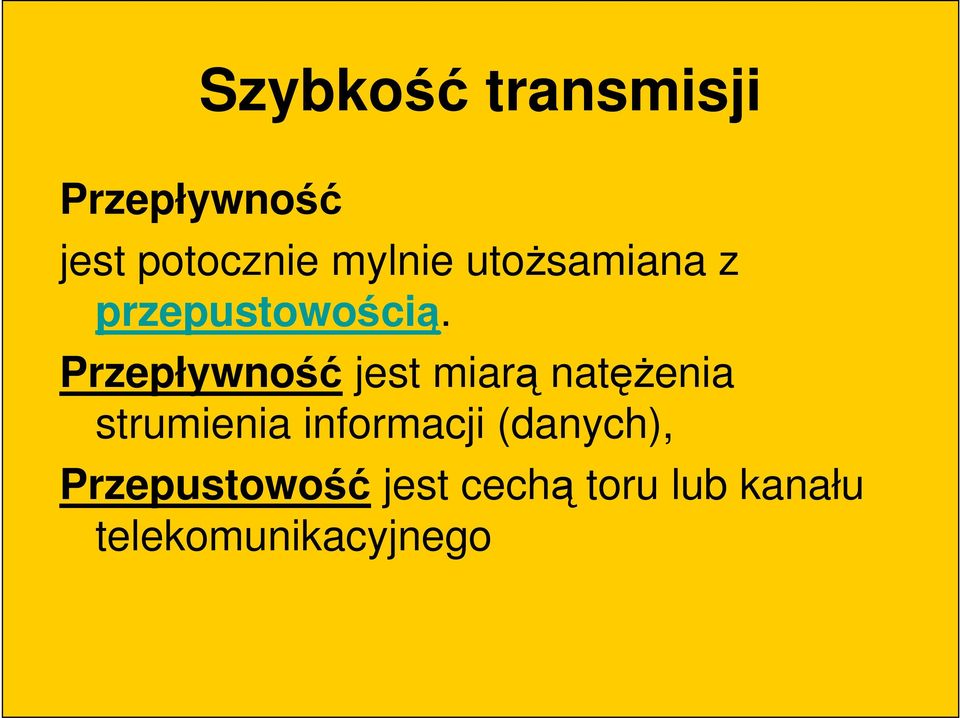

2 Szybkość transmisji Przepływność jest potocznie mylnie utoŝsamiana z przepustowością. Przepływność jest miarą natęŝenia strumienia informacji (danych), Przepustowość jest cechą toru lub kanału telekomunikacyjnego

3 Szybkość transmisji mierzy się w bitach na sekundę (b/s) lub bajtach na sekundę (B/s, 8 b/s = 1 B/s) i ich krotnościach (kb/s, Mb/s, Gb/s, kb/s, MB/s itd.). W praktyce spotykane są prefiksy dziesiętne (k = 1000, M = ) i binarne (k = 1024, M = ).

4 Szybkość transmisji Bod (ang. Baud) - w telekomunikacji i elektronice to miara określajca prędkość transmisji sygnału (ilość zmian medium transmisyjnego na sekundę) w zmodulowanym sygnale. Nazwa pochodzi od nazwiska Émile Baudot - twórcy telegraficznego kodu Baudot.

5 Szybkość transmisji Przykład: 250 bodów oznacza, Ŝe w ciągu sekundy sygnał moŝe zmienić się 250 razy. JeŜeli kaŝda zmiana sygnału niesie z sobą informację o 4 bitach, oznacza to, Ŝe w ciągu kaŝdej sekundy przesyłanych jest 1000 bitów. Uwaga: Bod nie powinien być mylony z prędkością transmisji danych (mierzoną w bitach na sekundę). KaŜda zmiana sygnału moŝe nieść informację o jednym lub więcej bitach

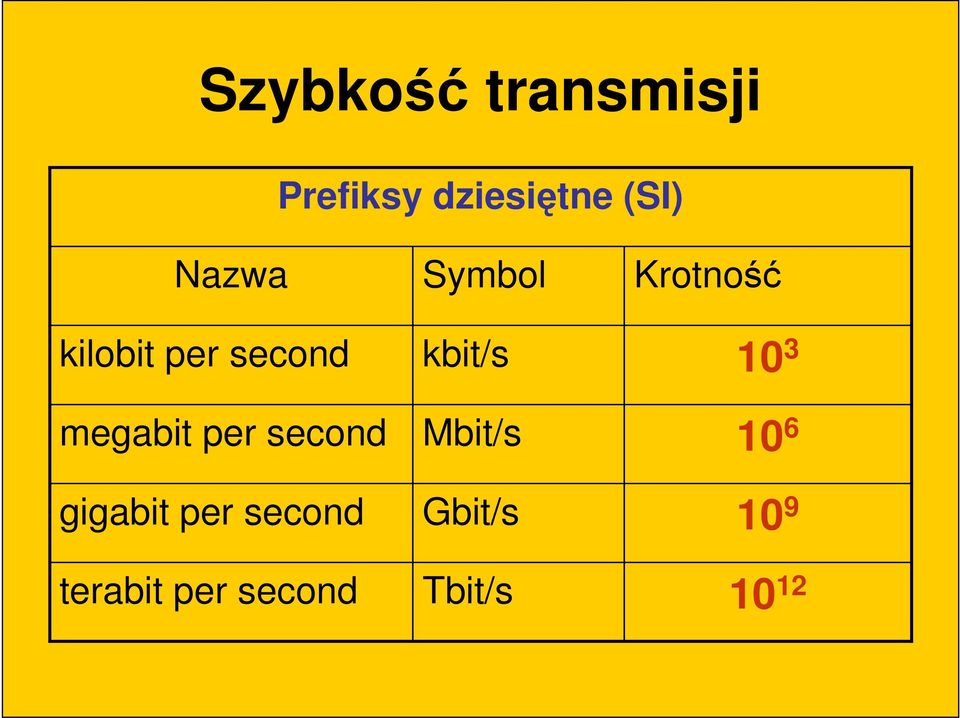

6 Szybkość transmisji Prefiksy dziesiętne (SI) Nazwa kilobit per second megabit per second gigabit per second terabit per second Symbol kbit/s Mbit/s Gbit/s Tbit/s Krotność

7 Szybkość transmisji Prefiksy binarne (IEC ) Nazwa kibibit per second mebibit per second gibibit per second tebibit per second Symbol Kibit/s Mibit/s Gibit/s Tibit/s Krotność

8 Szybkość transmisji Progres Rok WAN LAN WLAN M 1 G 100 M M 100 M 10 M k 10 M 1 M k 1 M k 1970?

9 Szybkość transmisji WAN 1972: Acoustic coupler 300 bodów 1985: 1200 bodów 1990: wzrost prędkości modemów : 2400 / 4800 / 9600 / bit/s 1995: v.34 modemy z 28.8 kbit/s, v.90 modemy with 56 kbit/s 1996: ISDN z dwoma kanałami 64 kbit/s 1998: ADSL od 128 kbit/s do 8 Mbit/s, ADSL2 do 12 Mbit/s, ADSL2+ do 24 Mbit/s

10 Szybkość transmisji LAN 1972: IEEE Ethernet 2.94 Mbit/s 1985: 10b2 10 Mbit/s coax thinwire 1990: 10bT 10 Mbit/s (skrętka) 1995: 100bT 100 Mbit/s 1999: 1000bT (Gigabit) 1 Gbit/s 2003: 10GBASE 10 Gbit/s

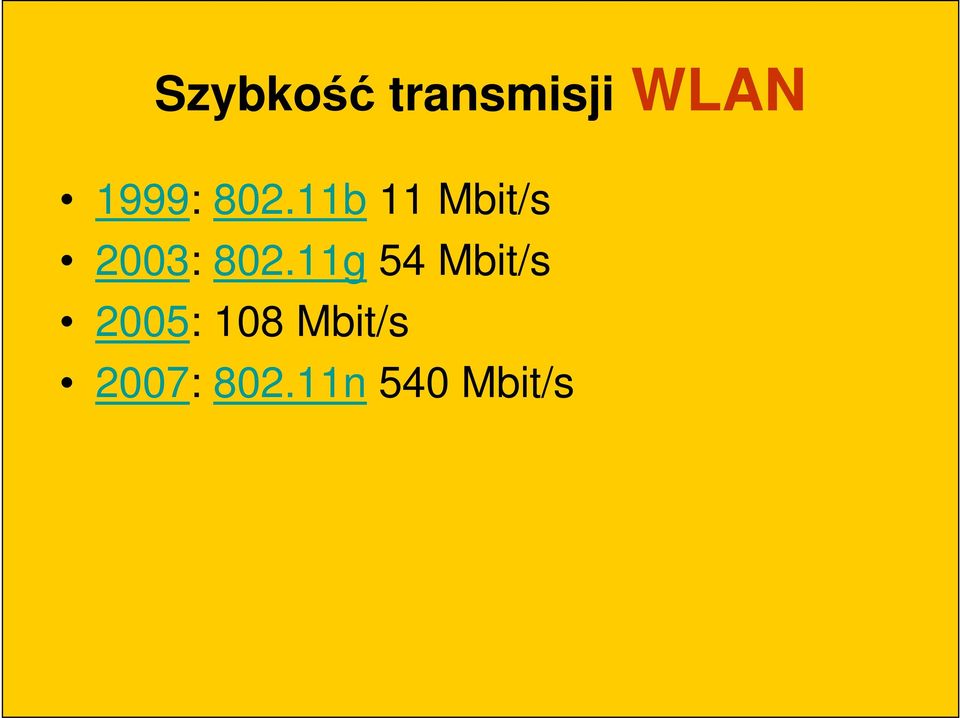

11 Szybkość transmisji WLAN 1999: b 11 Mbit/s 2003: g 54 Mbit/s 2005: 108 Mbit/s 2007: n 540 Mbit/s

12 Szybkość transmisji Audio (MP3) 32 kbit/s jakość fal średnich (AM) 96 kbit/s jakość FM kbit/s - wystarczająca jakość, 192 kbit/s dobra jakość (róŝnice zauwaŝalne przez nielicznych) kbit/s wysoka jakość, bliska idealnej

13 Szybkość transmisji Audio (inne) 800 bit/s minimum potrzebne do rozpoznawania mowy 8 kbit/s Jakość telefoniczna (z kodekami mowy) 500 kbit/s 1 Mbit/s bezstratne audio (w formatach takich jak FLAC, WavPack or Monkey's Audio) 1411 kbit/s PCM(Pulse Code Modulation) (WAV) dźwięk formatu Compact Disc Digital Audio

14 Szybkość transmisji Video (MPEG2) 16 kbit/s Jakość videophone (potrzebne minimum do zakcepyowania przez klienta "talking head" picture) kbit/s business-oriented Jakość dla systemu videoconferencing 1 Mbit/s Jakość VHS 5 Mbit/s Jakość DVD 15 Mbit/s Jakość HDTV

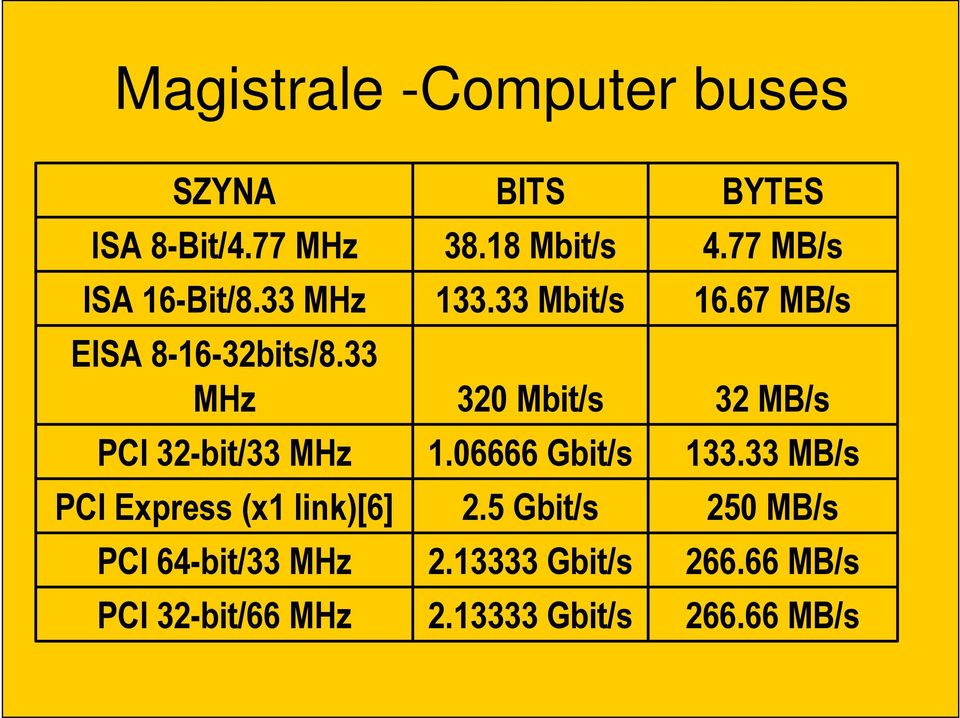

15 Magistrale -Computer buses SZYNA ISA 8-Bit/4.77 MHz ISA 16-Bit/8.33 MHz EISA bits/8.33 MHz PCI 32-bit/33 MHz PCI Express (x1 link)[6] PCI 64-bit/33 MHz PCI 32-bit/66 MHz BITS Mbit/s Mbit/s 320 Mbit/s Gbit/s 2.5 Gbit/s Gbit/s Gbit/s BYTES 4.77 MB/s MB/s 32 MB/s MB/s 250 MB/s MB/s MB/s

16 Magistrale -Computer buses AGP 1x AGP 2x PCI 64-bit/66 MHz PCI-X DDR 16-bit PCI 64-bit/100 MHz AGP 4x PCI-X 133 PCI-X QDR 16-bit Gbit/s Gbit/s Gbit/s Gbit/s Gbit/s Gbit/s Gbit/s Gbit/s MB/s MB/s MB/s MB/s MB/s GB/s GB/s GB/s

17 Magistrale -Computer buses PCI Express (x4 link)[6] PCI Express (x8 link)[6] AGP 8x PCI-X DDR PCI Express (x16 link)[6] PCI-X QDR AGP 8x 64-bit 10 Gbit/s 20 Gbit/s Gbit/s Gbit/s 40 Gbit/s Gbit/s Gbit/s 1.25 GB/s 2 GB/s GB/s GB/s 4 GB/s GB/s GB/s

18 Magistrale -Computer buses HyperTransport (800 MHz, 16-pair) HyperTransport (1 GHz, 16-pair) PCI Express 2.0 (x32 link)[6] HyperTransport (2.8 GHz, 32-pair) 51.2 Gbit/s 64 Gbit/s 80 Gbit/s Gbit/s 6.4 GB/s 8 GB/s 8 GB/s 22.4 GB/

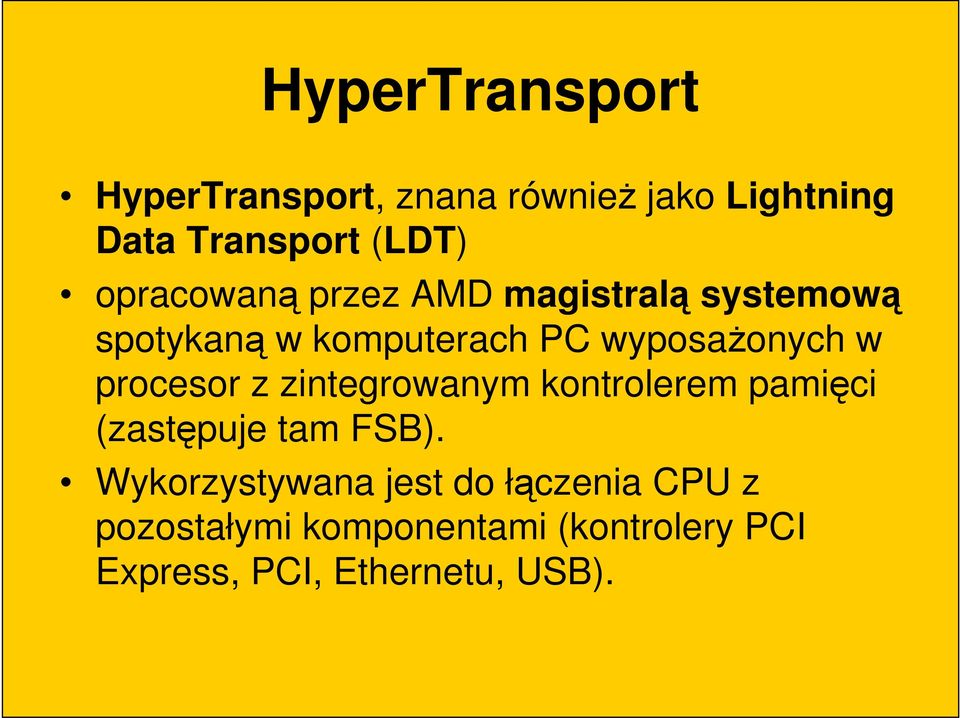

19 HyperTransport HyperTransport, znana równieŝ jako Lightning Data Transport (LDT) opracowaną przez AMD magistralą systemową spotykaną w komputerach PC wyposaŝonych w procesor z zintegrowanym kontrolerem pamięci (zastępuje tam FSB). Wykorzystywana jest do łączenia CPU z pozostałymi komponentami (kontrolery PCI Express, PCI, Ethernetu, USB).

20 HyperTransport występuje w trzech wersjach: 1.0, 2.0 i 3.0 które mogą pracować z częstotliwościami od 200 MHz do 2,6 GHz UmoŜliwia połączanie typu DDR (Double Data Rate), które oznacza, Ŝe dane są transmitowane na obu zboczach sygnału taktującego (wznoszącymi i opadającym), dając podwojenie efektywnej przepustowości. Pozwala to na przesył danych z maksymalną prędkością MB/s przy 2,6 GHz (dla wersji HT 3.0).

21 HyperTransport Jest to łącze typu punkt-punkt, umoŝliwiające połączenie ze sobą dokładnie dwóch urządzeń. Konieczne jest do tego łącze dwukierunkowe zasadniczo składające się z dwóch łącz jednokierunkowych (nie musi być symetryczne - łącza w róŝnych kierunkach mogą mieć róŝną szerokość). Szerokość pojedynczego łącza jednokierunkowego moŝe wynosić od 2 do 32 bitów.

22 Porty zewnętrzne MIDI SZYNA Serial RS-232 commonly Serial RS-232 max Parallel (Centronics) CPP ~133 khz USB Low Speed (USB 1.0) USB Full Speed (USB 1.1) USB Hi-Speed (USB 2.0) BITS 9.6 kbit/s kbit/s kbit/s 1 Mbit/s Mbit/s 12 Mbit/s 480 Mbit/s BYTES 1.2 kb/s 3.9 kb/s 28.8 kb/s 133 kb/s 192 kb/s 1.5 MB/s 60 MB/s

23 Porty zewnętrzne Serial RS-422 max Parallel (Centronics) EPP 2MHz FireWire (IEEE 1394) 100 FireWire (IEEE 1394) 200 FireWire (IEEE 1394) 400 FireWire (IEEE 1394b) 800 FireWire (IEEE 1394b) 1600 FireWire (IEEE 1394b) Mbit/s 16 Mbit/s Mbit/s Mbit/s Mbit/s Mbit/s Gbit/s Gbit/s 1.25 MB/s 2 MB/s MB/s MB/s MB/s MB/s MB/s MB/s

24 Urządzenia bezprzewodowe URZĄDZENIE IrDA-Control IrDA-SIR (2.4 GHz) Bluetooth 1.1 Bluetooth 2.0+EDR IrDA-FIR IrDA-VFIR BITS 72 kbit/s kbit/s 250 kbit/s 1 Mbit/s 3 Mbit/s 4 Mbit/s 16 Mbit/s BYTES 9 kb/s 14 kb/s kb/s 125 kb/s 375 kb/s 0.51 MB/s 2 MB/s
