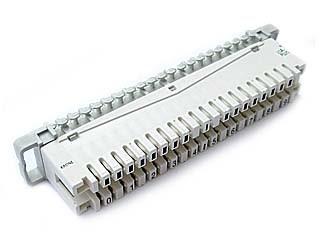

2 Zadanie 1. Do zakończenia przedstawionego na rysunku kabla należy zastosować złącze typu RJ SC APC BNC Zadanie 2. Złącza przedstawionego na rysunku używa się do zakańczania kabli symetrycznych. współosiowych. koncentrycznych. światłowodowych. Zadanie 3. Rysunek przedstawia narzędzie służące do oznaczania kabli. rozszywania kabli. zaciskania złączy BN zaciskania złączy RJ-45/RJ-12. Zadanie 4. W celu zapewnienia transmisji sygnałów abonenckich z szybkością 2,048 Mb/s w technologii SDSL należy zastosować włókno światłowodowe. dwa włókna światłowodowe. parę przewodów miedzianych. dwie pary przewodów miedzianych. Strona 2 z 12

3 Zadanie 5. Przedstawiony na rysunku symbol graficzny umieszczony na urządzeniu telekomunikacyjnym informuje o Zadanie 6. wymogu dotyczącym zabezpieczenia urządzenia przed dotykiem pośrednim. wymogu podłączania urządzenia tylko do gniazda elektrycznego z bolcem ochronnym. zastosowaniu izolacji wzmocnionej, która zapewnia ochronę zarówno przed dotykiem bezpośrednim, jak i pośrednim. ograniczeniu napięć dotykowych do poziomów nieprzekraczających wartości bezpiecznego napięcia dotykowego. Na rysunku przedstawiono narzędzie używane do zaciskania złączy BNC montowania adapterów SC/SC zaciskania modułów CobiDat KS ściągania izolacji do kabli UTP/STP Zadanie 7. Do połączenia kablem miedzianym 30-numerowej centrali abonenckiej z centralą operatora w sieci PSTN należy zastosować modem Zadanie 8. HDSL VDSL ADSL-2 BMK-41 Który blok umożliwia podłączanie aparatów telefonicznych analogowych w dostępie abonenckim BRA? LT TA NT1 NT2 Strona 3 z 12

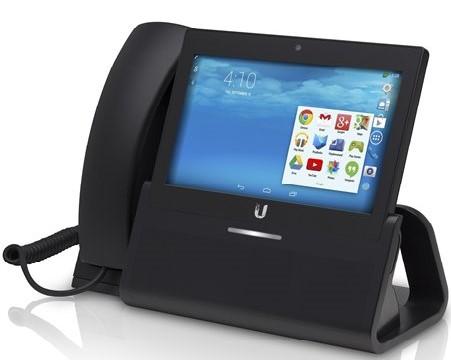

4 Zadanie 9. Rysunek przedstawia aparat telefoniczny ISDN. VoIP Wi-Fi. systemowy. analogowy PSTN. Zadanie 10. Do połączenia analogowego telefonu lub modemu komputerowego z gniazdem telefonicznym należy użyć kabla z wtykami typu RJ-9 RJ-11 RJ-12 RJ-14 Zadanie 11. Modemy pracujące w standardzie SHDSL (ang.: Symmetric High-speed Digital Subscriber Line) zapewniają transmisję symetryczną na torach miedzianych. asymetryczną na torach miedzianych. symetryczną na torach światłowodowych. asymetryczną na torach światłowodowych. Zadanie 12. Ile maksymalnie rozmów miejskich można równocześnie prowadzić w przypadku konfiguracji przedstawionej na rysunku? 2 rozmowy. 4 rozmowy. 6 rozmów. 8 rozmów. Strona 4 z 12

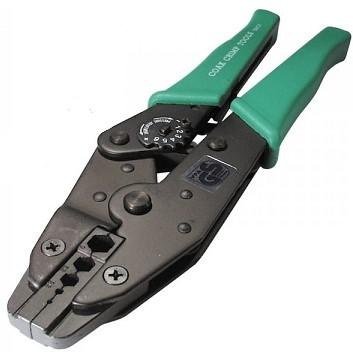

5 Zadanie 13. Wykonywanie połączeń telefonicznych tradycyjnym aparatem telefonicznym PSTN w sieci Internet umożliwia bramka VoIP. telefon monterski. telefon systemowy. przełącznik sieciowy. Zadanie 14. Na rysunku przedstawiono schemat blokowy zasilacza awaryjnego typu on-line off-line line-redundant line-interactive Zadanie 15. Układ telekomunikacyjny przedstawiony na rysunku rozdziela kierunki transmisji. zapewnia zasilanie łącza abonenckiego. zabezpiecza urządzenia podłączone do sieci kablowych przed przepięciami. zapewnia dopasowanie impedancyjne urządzeń telekomunikacyjnych do linii kablowych. Strona 5 z 12

6 Zadanie 16. Urządzenie przedstawione na rysunku przeznaczone jest do kontroli dostępu. ochrony antykradzieżowej. sygnalizowania otwarcia okien. wykrywania początkowej fazy pożaru. Zadanie 17. Który alarm w urządzeniach telekomunikacyjnych oznacza brak sygnału odbieranego? Zadanie 18. LOS LOF OOF SLM Na rysunku przedstawiono podział pasma systemu dostępowego w technologii ISDN SDSL ADSL LMDS Strona 6 z 12

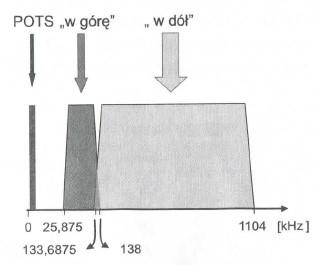

7 Zadanie 19. Ramka przedstawiona na rysunku występuje w systemie ISDN na styku T S R U Zadanie 20. Ile wynosi maksymalna przepływność użyteczna dla abonenta w dostępie podstawowym BRA sieci ISDN? 144 kb/s 160 kb/s 192 kb/s 320 kb/s Zadanie 21. Funkcje realizowane przez sygnalizację wybierczą w centrali dotyczą przesyłania informacji taryfikacyjnych. wysyłania i odbierania informacji adresowych. wykrywania i przekazywania informacji o zmianach stanu łącza. przekazywania informacji o alarmach i uszkodzeniach do systemu zarządzania. Zadanie 22. Która funkcja po połączeniu z centralą PBX prezentuje abonentowi zewnętrznemu zapowiedź słowną, w czasie której może on wybrać tonowo numer wewnętrzny abonenta centrali? CT (ang.: DDI (ang.: MSN (ang.: DISA (ang.: ) - ) ) ) Strona 7 z 12

8 Zadanie 23. Usługę centrali, umożliwiającą przypisanie abonentowi sieci ISDN wielu różnych numerów publicznych, oznacza się akronimem Zadanie 24. SUB CFB DIV MSN Na rysunku przedstawiono ilustrację transmisji między zakończeniem NT sieci ISDN a urządzeniem abonenckim, która realizowana jest w kodzie 4B3T HDB-3 zmodyfikowanym AMI różnicowym Manchester Zadanie 25. W punkcie NTP (ang.: Network Termination Point) sieci PSTN w stanie otwartej pętli abonenckiej mogą występować napięcia stałe w zakresie V V V V Strona 8 z 12

9 Zadanie 26. Przebiegi czasowe zamieszczone na rysunku przedstawiają Zadanie 27. sygnalizację na styku U. rywalizację dwóch terminali o dostęp do kanału wymianę wiadomości przy zestawieniu połączenia w sieci ATM. przesyłanie wiadomości sygnalizacyjnych w łączach międzycentralowych. Wartość rezystancji aparatu telefonicznego podłączonego do centrali cyfrowej analogowym łączem abonenckim nie powinna przekraczać Zadanie Ω 100 Ω 600 Ω Ω Ile wynosi przepływność kanału sygnalizacyjnego D w dostępie PRA sieci ISDN? 16 kb/s 64 kb/s 128 kb/s 144 kb/s Strona 9 z 12

10 Zadanie 29. Na rysunku przedstawiono układ do pomiaru przeników zdalnych. przeników zbliżnych. zakłóceń energetycznych. tłumienności wtrąceniowej. Zadanie 30. Do pomiaru rezystancji izolacji miedzianej linii abonenckiej należy użyć Zadanie 31. watomierza. megaomomierza. miernika poziomu. miernika uniwersalnego. Ile wynosi maksymalna wartość rezystancji lokalnej pętli abonenckiej dla prądu stałego? Zadanie bez rezystancji urządzenia końcowego. 600 łącznie z rezystancją urządzenia końcowego bez rezystancji urządzenia końcowego łącznie z rezystancją urządzenia końcowego. Do pomiaru szumów ważonych w łączu telefonicznym należy użyć Zadanie 33. psofometru. omomierza. analizatora widma. miernika uniwersalnego. Ile wynosi wartość rezystancji pętli kabla YTKSXekp 10x2x0,5 o długości 500 m, jeżeli jego rezystancja jednostkowa jest równa 306 Ω/km? 76 Ω 153 Ω 306 Ω 612 Ω Strona 10 z 12

11 Zadanie 34. Telefony z funkcją CLIP umożliwiają Zadanie 35. identyfikację łącza osiągniętego. identyfikację łącza wywołującego. ograniczenie identyfikacji łącza osiągniętego. ograniczenie identyfikacji łącza wywołującego. Który przycisk funkcyjny aparatu telefonicznego ustawia aktywne połączenie w stan oczekiwania? Zadanie 36. HOLD MUTE FLASH REDIAL Przełącznik TONE/PULSE w analogowym aparacie telefonicznym Zadanie 37. włącza tor rozmówny. ustawia sposób wybierania numeru. przełącza obwód sygnalizacyjny na rozmówny. służy do rozłączenia połączenia bez konieczności odkładania słuchawki. Funkcja Bluetooth w telefonie komórkowym jest wykorzystywana do Zadanie 38. transmisji danych za pośrednictwem podczerwieni. prowadzenia rozmowy za pośrednictwem podczerwieni. transmisji danych pomiędzy dwoma telefonami komórkowymi. prowadzenia rozmowy pomiędzy dwoma telefonami komórkowymi. Uszkodzony mechanicznie wtyk kabla łączącego mikrotelefon z aparatem telefonicznym należy zastąpić nowym wtykiem typu 2p2c 4p4c 6p2c 6p6c Strona 11 z 12

12 Zadanie 39. Podczas naprawy układów i urządzeń telekomunikacyjnych używanie opaski antystatycznej zapobiega uszkodzeniu elementów wykonanych w technologii TTL. oddziaływaniu promieniowania jonizującego na organizm. uszkodzeniu elementów wykonanych w technologii CMOS. oddziaływaniu promieniowania elektromagnetycznego na organizm. Zadanie 40. Tablica charakterystyczna przerzutnika JK Badany układ telekomunikacyjny Na podstawie zamieszczonych na rysunku stanów logicznych elementów układu telekomunikacyjnego oraz w oparciu o tablicę charakterystyczną przerzutnika JK można stwierdzić, że uszkodzony jest przerzutnik oznaczony cyfrą Strona 12 z 12
