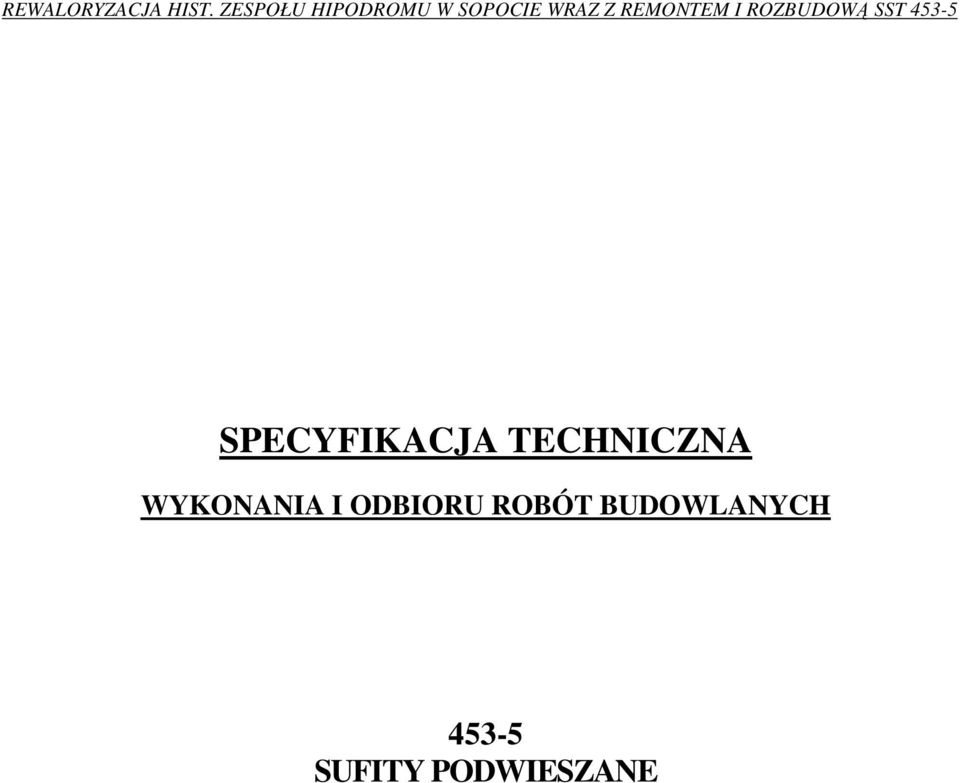

1 REWALORYZACJA HIST. ZESPOŁU HIPODROMU W SOPOCIE WRAZ Z REMONTEM I ROZBUDOWĄ SST SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH SUFITY PODWIESZANE

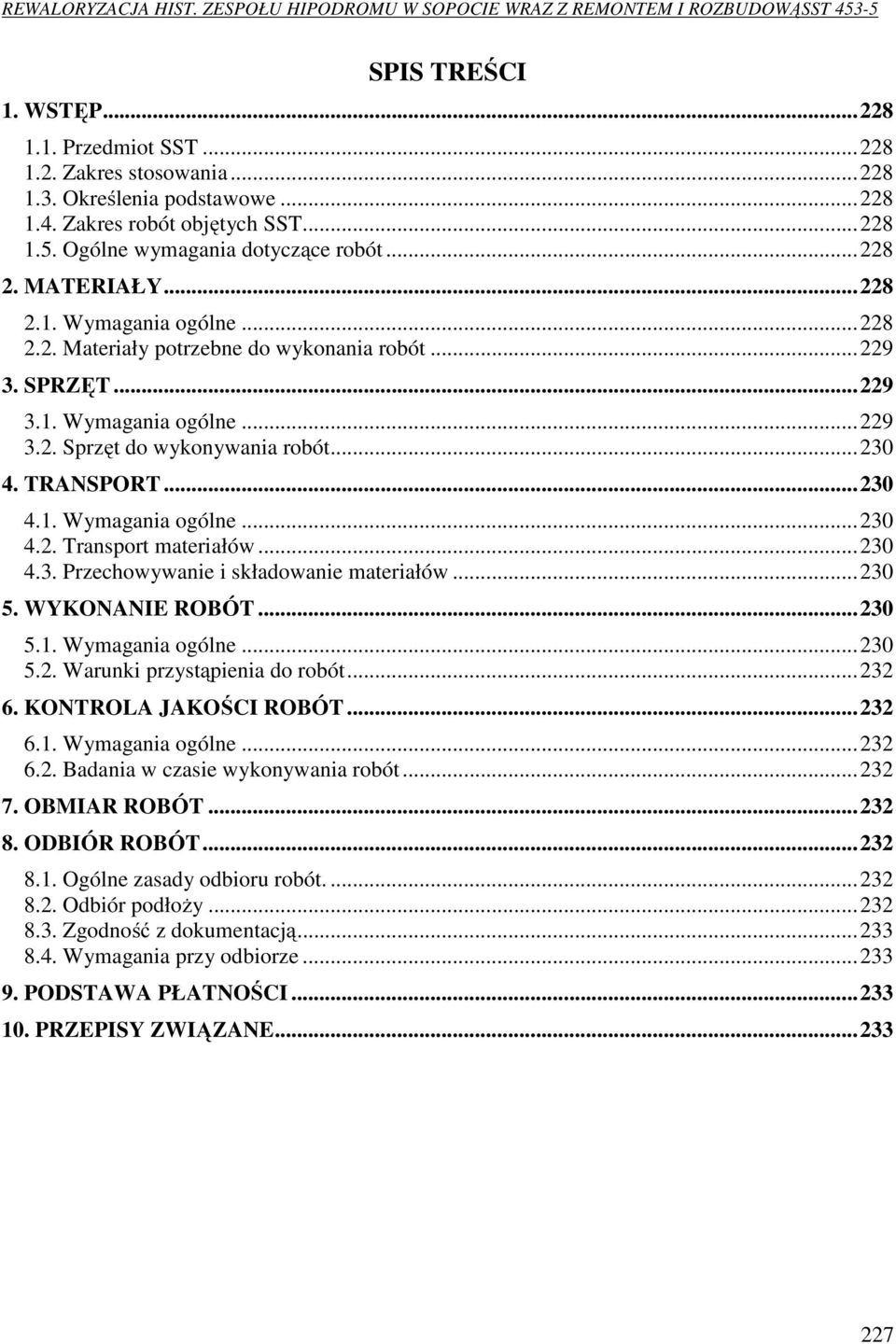

2 SPIS TREŚCI 1. WSTĘP Przedmiot SST Zakres stosowania Określenia podstawowe Zakres robót objętych SST Ogólne wymagania dotyczące robót MATERIAŁY Wymagania ogólne Materiały potrzebne do wykonania robót SPRZĘT Wymagania ogólne Sprzęt do wykonywania robót TRANSPORT Wymagania ogólne Transport materiałów Przechowywanie i składowanie materiałów WYKONANIE ROBÓT Wymagania ogólne Warunki przystąpienia do robót KONTROLA JAKOŚCI ROBÓT Wymagania ogólne Badania w czasie wykonywania robót OBMIAR ROBÓT ODBIÓR ROBÓT Ogólne zasady odbioru robót Odbiór podłoży Zgodność z dokumentacją Wymagania przy odbiorze PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE

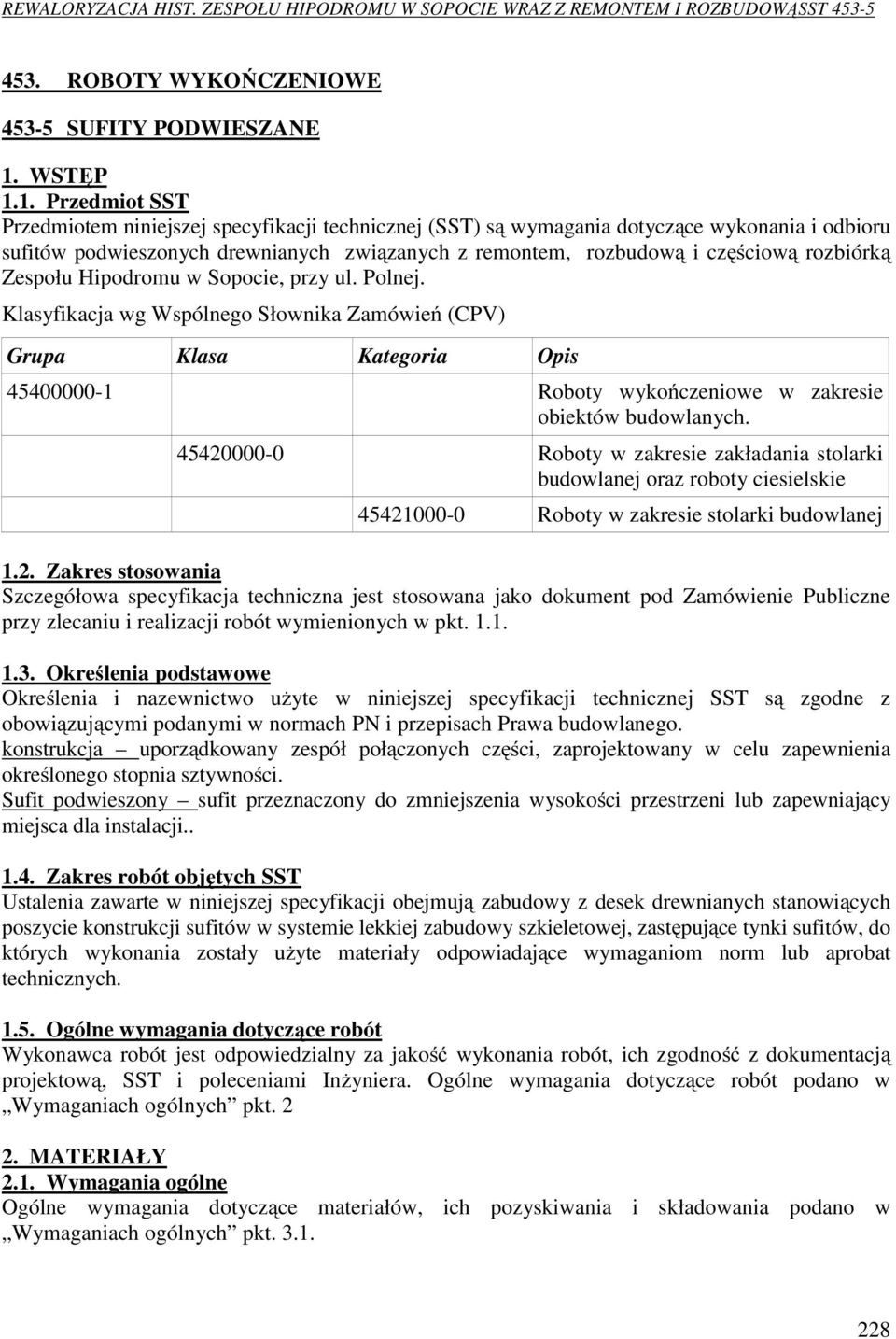

3 453. ROBOTY WYKOŃCZENIOWE SUFITY PODWIESZANE 1. WSTĘP 1.1. Przedmiot SST Przedmiotem niniejszej specyfikacji technicznej (SST) są wymagania dotyczące wykonania i odbioru sufitów podwieszonych drewnianych związanych z remontem, rozbudową i częściową rozbiórką Zespołu Hipodromu w Sopocie, przy ul. Polnej. Klasyfikacja wg Wspólnego Słownika Zamówień (CPV) Grupa Klasa Kategoria Opis Roboty wykończeniowe w zakresie obiektów budowlanych Roboty w zakresie zakładania stolarki budowlanej oraz roboty ciesielskie Roboty w zakresie stolarki budowlanej 1.2. Zakres stosowania Szczegółowa specyfikacja techniczna jest stosowana jako dokument pod Zamówienie Publiczne przy zlecaniu i realizacji robót wymienionych w pkt Określenia podstawowe Określenia i nazewnictwo użyte w niniejszej specyfikacji technicznej SST są zgodne z obowiązującymi podanymi w normach PN i przepisach Prawa budowlanego. konstrukcja uporządkowany zespół połączonych części, zaprojektowany w celu zapewnienia określonego stopnia sztywności. Sufit podwieszony sufit przeznaczony do zmniejszenia wysokości przestrzeni lub zapewniający miejsca dla instalacji Zakres robót objętych SST Ustalenia zawarte w niniejszej specyfikacji obejmują zabudowy z desek drewnianych stanowiących poszycie konstrukcji sufitów w systemie lekkiej zabudowy szkieletowej, zastępujące tynki sufitów, do których wykonania zostały użyte materiały odpowiadające wymaganiom norm lub aprobat technicznych Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania robót, ich zgodność z dokumentacją projektową, SST i poleceniami Inżyniera. Ogólne wymagania dotyczące robót podano w Wymaganiach ogólnych pkt MATERIAŁY 2.1. Wymagania ogólne Ogólne wymagania dotyczące materiałów, ich pozyskiwania i składowania podano w Wymaganiach ogólnych pkt

4 2.2. Materiały potrzebne do wykonania robót Bale iglaste obrzynane wymiarowe kl.iii Listwy przyścienne z drewna iglastego Wkręty nierdzewne do drewna Tarcica strugana iglasta gr.20 mm pióro-wpust kl. I Tarcica strugana iglasta gr.43 mm pióro-wpust kl. I Listwy przyścienne z drewna iglastego Wkręty nierdzewne do drewna Środek impreg-grzyb.np. Mycetox B lub równoważny Akcesoria stalowe Akcesoria stalowe służą do łączenia kształtowników konstrukcji nośnej z podłożem i między sobą: łączniki wzdłużne, uchwyty bezpośrednie długie, uchwyty bezpośrednie krótkie, wieszaki kotwowe, wieszaki dwuhakowe, wieszaki sprężynkowe, pręty wieszakowe o długościach 125, 250, 500, 750, 1000, 1250, 1500 mm kołki rozporowe plastikowe, metalowe, kołki szybkiego montażu, kołki wstrzeliwane. Wszystkie akcesoria powinny być wykonane ze stali ocynkowanej wg wymagań jak dla kształtowników stalowych. PROMATECT -H płyty ogniochronne. Grubość płyty 6mm Do wykonania elementów budowlanych oraz okładzin ogniochronnych o deklarowanej odporności ogniowej. Rozróżniamy trzy rodzaje płyt ogniochronnych, wykonanych ze składników mineralnych. Do dyspozycji są silikatowo-cementowe płyty PROMATECT-H oraz jej lżejsze uzupełnienia : płyty PROMATECT-L, -L500 oraz-ls. Innym rodzajem płyt są płyty krzemianowe: PROMATECT -200 oraz PROMAXON Typ A. Wszystkie rodzaje płyt są materiałem niepalnym A1 wg normy DIN 4102 ). Jakość płyt zabezpieczona jest przez system kontroli jakości zgodnie z NBN EN ISO 9002 oraz ISO Obok licznych innych możliwości głównym obszarem zastosowania płyt jest budownictwo. Niewielkie grubości okładzin, mały ciężar konstrukcji oraz możliwość prefabrykacji dają znaczne korzyści ekonomiczne. Płyty PROMATECT i PROMAXON można obrabiać typowymi maszynami i narzędziami stolarskimi, do mocowania ze sobą i innymi materiałami używa się powszechnie dostępnych w handlu środków łączących jak: wkręty, zszywki, dyble i śruby. Płyty PROMATECT i PROMAXON są niewrażliwe na wilgoć, powinny być jednak składowane w miejscu suchym. Do wykonywania powierzchni dekoracyjnych można używać typowych, dostępnych na rynku środków malarskich. 3. SPRZĘT 3.1. Wymagania ogólne Ogólne wymagania dotyczące sprzętu podano w Wymaganiach ogólnych pkt

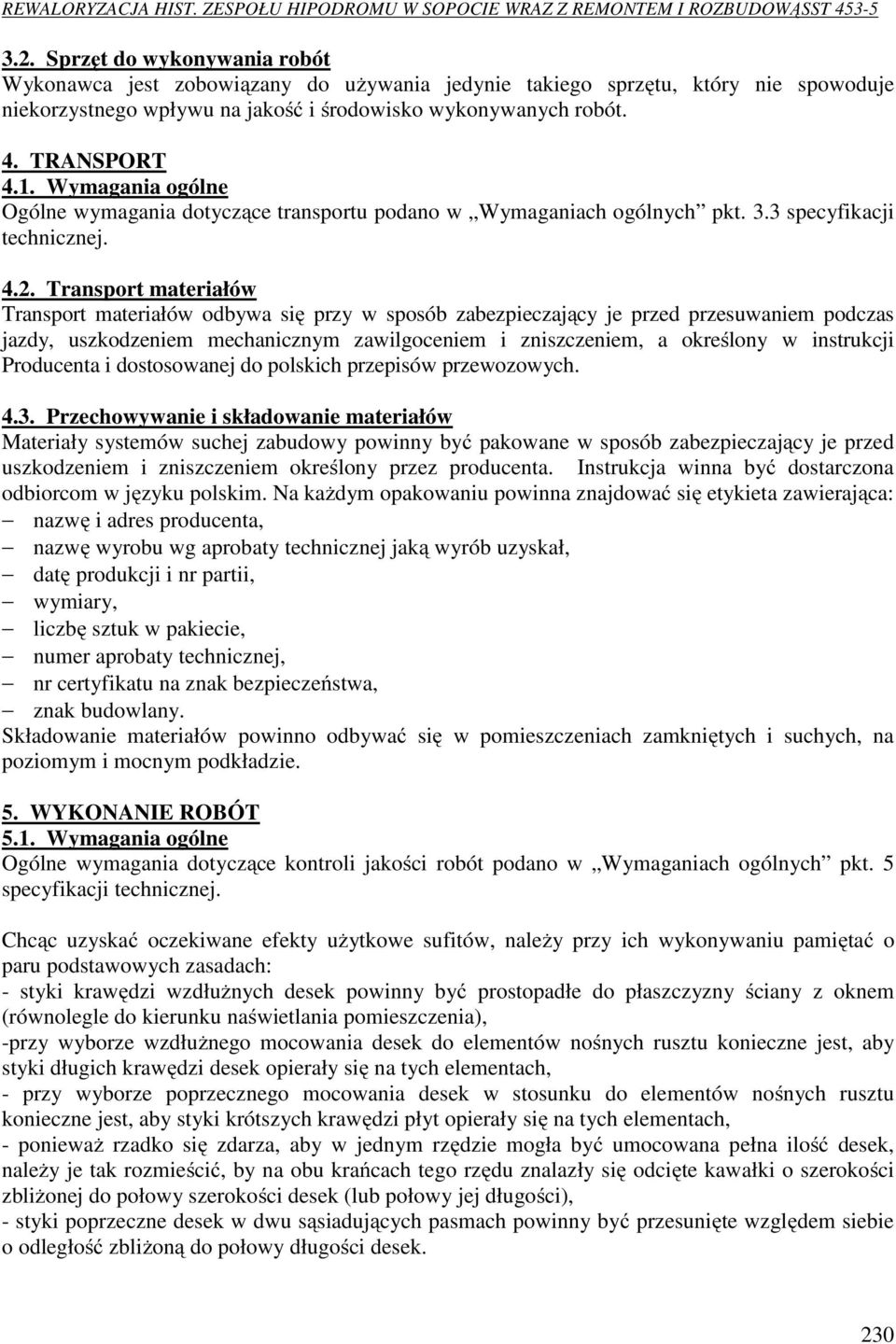

5 3.2. Sprzęt do wykonywania robót Wykonawca jest zobowiązany do używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość i środowisko wykonywanych robót. 4. TRANSPORT 4.1. Wymagania ogólne Ogólne wymagania dotyczące transportu podano w Wymaganiach ogólnych pkt. 3.3 specyfikacji technicznej Transport materiałów Transport materiałów odbywa się przy w sposób zabezpieczający je przed przesuwaniem podczas jazdy, uszkodzeniem mechanicznym zawilgoceniem i zniszczeniem, a określony w instrukcji Producenta i dostosowanej do polskich przepisów przewozowych Przechowywanie i składowanie materiałów Materiały systemów suchej zabudowy powinny być pakowane w sposób zabezpieczający je przed uszkodzeniem i zniszczeniem określony przez producenta. Instrukcja winna być dostarczona odbiorcom w języku polskim. Na każdym opakowaniu powinna znajdować się etykieta zawierająca: nazwę i adres producenta, nazwę wyrobu wg aprobaty technicznej jaką wyrób uzyskał, datę produkcji i nr partii, wymiary, liczbę sztuk w pakiecie, numer aprobaty technicznej, nr certyfikatu na znak bezpieczeństwa, znak budowlany. Składowanie materiałów powinno odbywać się w pomieszczeniach zamkniętych i suchych, na poziomym i mocnym podkładzie. 5. WYKONANIE ROBÓT 5.1. Wymagania ogólne Ogólne wymagania dotyczące kontroli jakości robót podano w Wymaganiach ogólnych pkt. 5 specyfikacji technicznej. Chcąc uzyskać oczekiwane efekty użytkowe sufitów, należy przy ich wykonywaniu pamiętać o paru podstawowych zasadach: - styki krawędzi wzdłużnych desek powinny być prostopadłe do płaszczyzny ściany z oknem (równolegle do kierunku naświetlania pomieszczenia), -przy wyborze wzdłużnego mocowania desek do elementów nośnych rusztu konieczne jest, aby styki długich krawędzi desek opierały się na tych elementach, - przy wyborze poprzecznego mocowania desek w stosunku do elementów nośnych rusztu konieczne jest, aby styki krótszych krawędzi płyt opierały się na tych elementach, - ponieważ rzadko się zdarza, aby w jednym rzędzie mogła być umocowana pełna ilość desek, należy je tak rozmieścić, by na obu krańcach tego rzędu znalazły się odcięte kawałki o szerokości zbliżonej do połowy szerokości desek (lub połowy jej długości), - styki poprzeczne desek w dwu sąsiadujących pasmach powinny być przesunięte względem siebie o odległość zbliżoną do połowy długości desek. 230

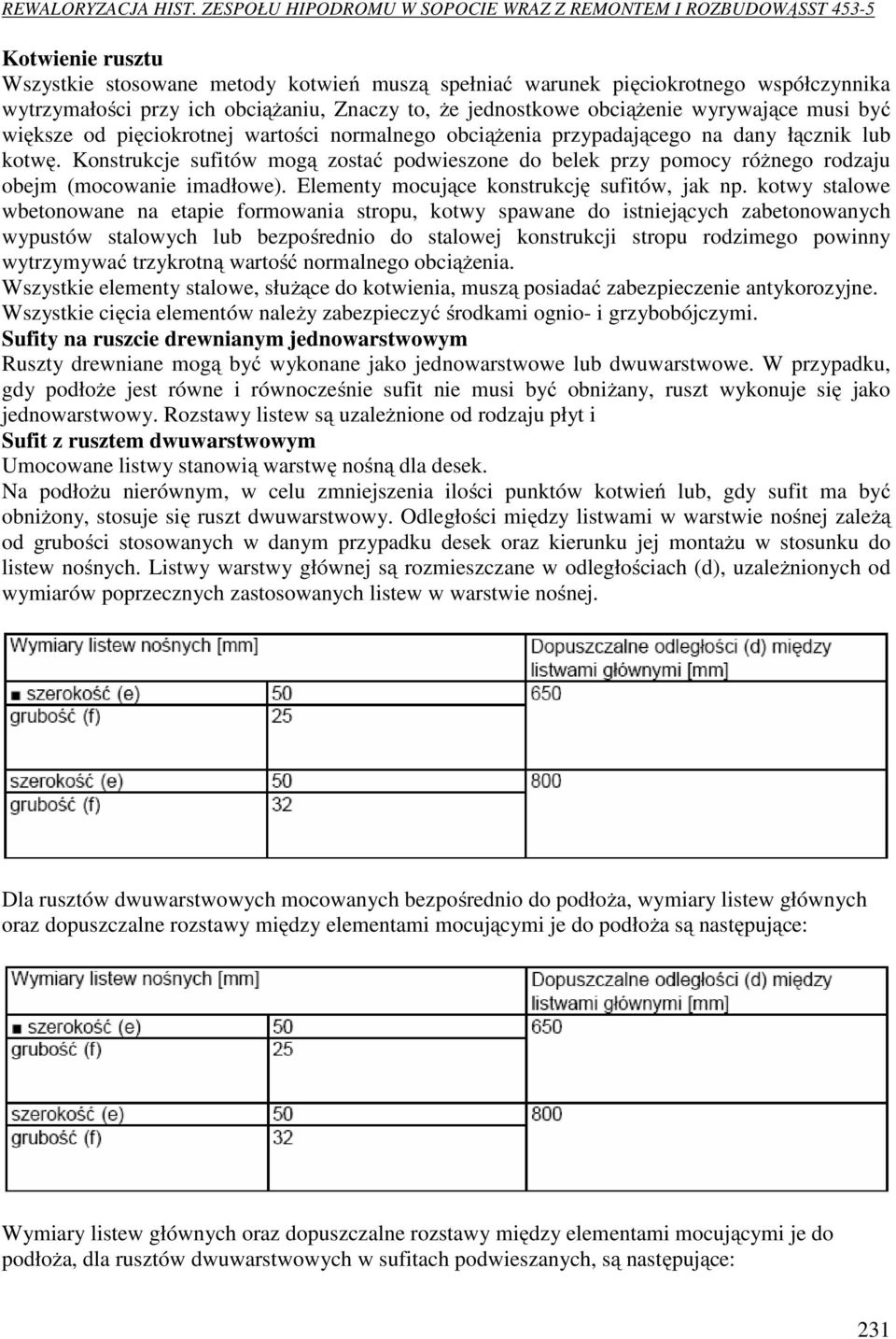

6 Kotwienie rusztu Wszystkie stosowane metody kotwień muszą spełniać warunek pięciokrotnego współczynnika wytrzymałości przy ich obciążaniu, Znaczy to, że jednostkowe obciążenie wyrywające musi być większe od pięciokrotnej wartości normalnego obciążenia przypadającego na dany łącznik lub kotwę. Konstrukcje sufitów mogą zostać podwieszone do belek przy pomocy różnego rodzaju obejm (mocowanie imadłowe). Elementy mocujące konstrukcję sufitów, jak np. kotwy stalowe wbetonowane na etapie formowania stropu, kotwy spawane do istniejących zabetonowanych wypustów stalowych lub bezpośrednio do stalowej konstrukcji stropu rodzimego powinny wytrzymywać trzykrotną wartość normalnego obciążenia. Wszystkie elementy stalowe, służące do kotwienia, muszą posiadać zabezpieczenie antykorozyjne. Wszystkie cięcia elementów należy zabezpieczyć środkami ognio- i grzybobójczymi. Sufity na ruszcie drewnianym jednowarstwowym Ruszty drewniane mogą być wykonane jako jednowarstwowe lub dwuwarstwowe. W przypadku, gdy podłoże jest równe i równocześnie sufit nie musi być obniżany, ruszt wykonuje się jako jednowarstwowy. Rozstawy listew są uzależnione od rodzaju płyt i Sufit z rusztem dwuwarstwowym Umocowane listwy stanowią warstwę nośną dla desek. Na podłożu nierównym, w celu zmniejszenia ilości punktów kotwień lub, gdy sufit ma być obniżony, stosuje się ruszt dwuwarstwowy. Odległości między listwami w warstwie nośnej zależą od grubości stosowanych w danym przypadku desek oraz kierunku jej montażu w stosunku do listew nośnych. Listwy warstwy głównej są rozmieszczane w odległościach (d), uzależnionych od wymiarów poprzecznych zastosowanych listew w warstwie nośnej. Dla rusztów dwuwarstwowych mocowanych bezpośrednio do podłoża, wymiary listew głównych oraz dopuszczalne rozstawy między elementami mocującymi je do podłoża są następujące: Wymiary listew głównych oraz dopuszczalne rozstawy między elementami mocującymi je do podłoża, dla rusztów dwuwarstwowych w sufitach podwieszanych, są następujące: 231

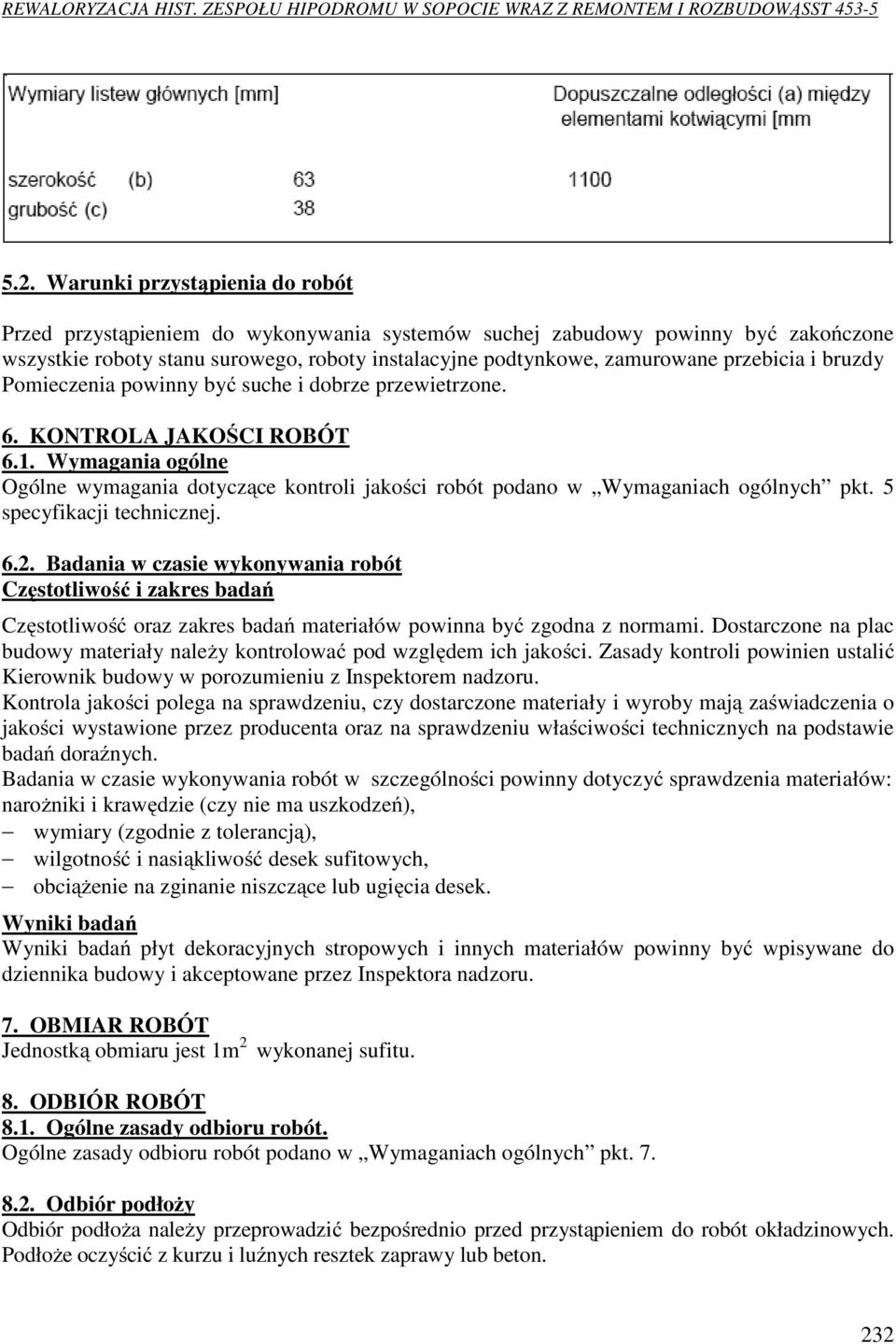

7 5.2. Warunki przystąpienia do robót Przed przystąpieniem do wykonywania systemów suchej zabudowy powinny być zakończone wszystkie roboty stanu surowego, roboty instalacyjne podtynkowe, zamurowane przebicia i bruzdy Pomieczenia powinny być suche i dobrze przewietrzone. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Wymagania ogólne Ogólne wymagania dotyczące kontroli jakości robót podano w Wymaganiach ogólnych pkt. 5 specyfikacji technicznej Badania w czasie wykonywania robót Częstotliwość i zakres badań Częstotliwość oraz zakres badań materiałów powinna być zgodna z normami. Dostarczone na plac budowy materiały należy kontrolować pod względem ich jakości. Zasady kontroli powinien ustalić Kierownik budowy w porozumieniu z Inspektorem nadzoru. Kontrola jakości polega na sprawdzeniu, czy dostarczone materiały i wyroby mają zaświadczenia o jakości wystawione przez producenta oraz na sprawdzeniu właściwości technicznych na podstawie badań doraźnych. Badania w czasie wykonywania robót w szczególności powinny dotyczyć sprawdzenia materiałów: narożniki i krawędzie (czy nie ma uszkodzeń), wymiary (zgodnie z tolerancją), wilgotność i nasiąkliwość desek sufitowych, obciążenie na zginanie niszczące lub ugięcia desek. Wyniki badań Wyniki badań płyt dekoracyjnych stropowych i innych materiałów powinny być wpisywane do dziennika budowy i akceptowane przez Inspektora nadzoru. 7. OBMIAR ROBÓT Jednostką obmiaru jest 1m 2 wykonanej sufitu. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót. Ogólne zasady odbioru robót podano w Wymaganiach ogólnych pkt Odbiór podłoży Odbiór podłoża należy przeprowadzić bezpośrednio przed przystąpieniem do robót okładzinowych. Podłoże oczyścić z kurzu i luźnych resztek zaprawy lub beton. 232

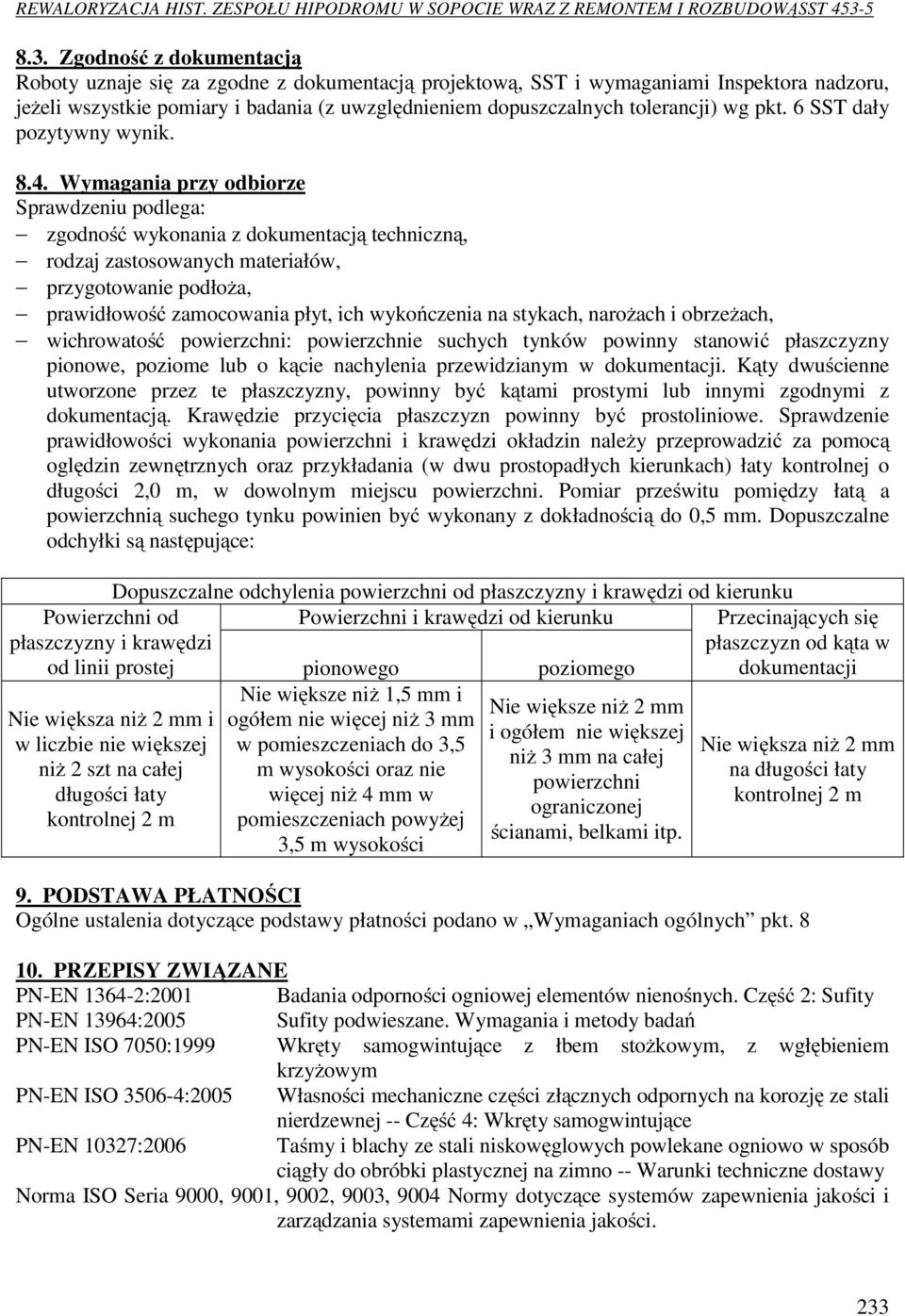

8 8.3. Zgodność z dokumentacją Roboty uznaje się za zgodne z dokumentacją projektową, SST i wymaganiami Inspektora nadzoru, jeżeli wszystkie pomiary i badania (z uwzględnieniem dopuszczalnych tolerancji) wg pkt. 6 SST dały pozytywny wynik Wymagania przy odbiorze Sprawdzeniu podlega: zgodność wykonania z dokumentacją techniczną, rodzaj zastosowanych materiałów, przygotowanie podłoża, prawidłowość zamocowania płyt, ich wykończenia na stykach, narożach i obrzeżach, wichrowatość powierzchni: powierzchnie suchych tynków powinny stanowić płaszczyzny pionowe, poziome lub o kącie nachylenia przewidzianym w dokumentacji. Kąty dwuścienne utworzone przez te płaszczyzny, powinny być kątami prostymi lub innymi zgodnymi z dokumentacją. Krawędzie przycięcia płaszczyzn powinny być prostoliniowe. Sprawdzenie prawidłowości wykonania powierzchni i krawędzi okładzin należy przeprowadzić za pomocą oględzin zewnętrznych oraz przykładania (w dwu prostopadłych kierunkach) łaty kontrolnej o długości 2,0 m, w dowolnym miejscu powierzchni. Pomiar prześwitu pomiędzy łatą a powierzchnią suchego tynku powinien być wykonany z dokładnością do 0,5 mm. Dopuszczalne odchyłki są następujące: Dopuszczalne odchylenia powierzchni od płaszczyzny i krawędzi od kierunku Powierzchni i krawędzi od kierunku Powierzchni od płaszczyzny i krawędzi od linii prostej pionowego poziomego Nie większa niż 2 mm i w liczbie nie większej niż 2 szt na całej długości łaty kontrolnej 2 m Nie większe niż 1,5 mm i ogółem nie więcej niż 3 mm w pomieszczeniach do 3,5 m wysokości oraz nie więcej niż 4 mm w pomieszczeniach powyżej 3,5 m wysokości Nie większe niż 2 mm i ogółem nie większej niż 3 mm na całej powierzchni ograniczonej ścianami, belkami itp. Przecinających się płaszczyzn od kąta w dokumentacji Nie większa niż 2 mm na długości łaty kontrolnej 2 m 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności podano w Wymaganiach ogólnych pkt PRZEPISY ZWIĄZANE PN-EN :2001 Badania odporności ogniowej elementów nienośnych. Część 2: Sufity PN-EN 13964:2005 Sufity podwieszane. Wymagania i metody badań PN-EN ISO 7050:1999 Wkręty samogwintujące z łbem stożkowym, z wgłębieniem krzyżowym PN-EN ISO :2005 Własności mechaniczne części złącznych odpornych na korozję ze stali nierdzewnej -- Część 4: Wkręty samogwintujące PN-EN 10327:2006 Taśmy i blachy ze stali niskowęglowych powlekane ogniowo w sposób ciągły do obróbki plastycznej na zimno -- Warunki techniczne dostawy Norma ISO Seria 9000, 9001, 9002, 9003, 9004 Normy dotyczące systemów zapewnienia jakości i zarządzania systemami zapewnienia jakości. 233
